1. Сэдэв: “ Тэгш өнцгийн ( ортогональ ) проекц “ 8 -р анги Боловсруулсан багш Д.Мягмар

2. “ Тэгш өнцгийн ( ортогональ ) проекц “

3. Тэгш өнцгийн проекоор эд зүйлсийн проекц дүрслэлийг байгуулж чаддаг болно

4. Проекцын нэг хавтгайд биеийг проекцлох аргатай танилцах. Проекцын харилцан перпендикуляр хоёр хавтгайд биеийг проекцлох аргатай танилцах. Проекцын харилцан перпендикуляр гурван хавтгайд биеийг проекцлох аргатай танилцах. Тэгш өнцгийн проекоор эд зүйлсийн проекц дүрслэлийг байгуулж чаддаг болно

5. Өмнөх хичээлээр бид нар Проекцлолын арга гэж юу вэ түүнийг хэрхэн ангилдаг талаар танилцаж Проекцлолын үндсэн аргууд болох төвийн ба параллель проеклолын аргуудтай танилцаж проекц хэрхэн буулгадаг талаар ойлголтой болсон.

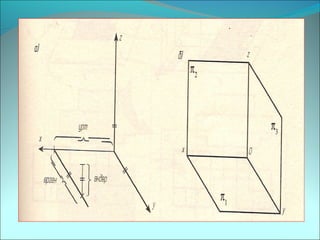

6. Нэгдсэн ортогональ проекц Аливаа биет урт, өндөр, өргөн гэсэн гурван хэмжээстэй байдаг бөгөөд хэмжигдэх чиг бүхэн харилцан перпендикуляр байдаг. Иймээс энэхүү гурван чиглэлийг харгалзан уртыг ( Х ) , өргөнийг ( У ) , өндөрийг (Z) гэсэн тэнхлэгүүдээр төлөөлүүлэн авч үзнэ. ( Х,У ) тэнхлэгээр тодорхойлогдох хавтгайг проекцын хэвтээ хавтгай ( п 1 ) гэж, ( Х, Z) тэнхлэгээр тодорхойлогдох хавтгайг проекцын нүүрний хавтгай ( п 2 ) , (Z ,У ) тэнхлэгээр тодорхойлогдох хавтгайг проекцын хажуугийн хавтгай ( п 3 ) гэж нэрлэдэг.

8. 2-р дүрслэл нь нүүрний проекц бөгөөд “А ” чиглэлээс харсан дүрслэл юм. Далд харагдах ховилийг тасархай шугамаар үзүүлсэн байна. Энэ проекцыг гол байдал гэж нэрлэж болно. 1-р дүрслэл нь хэвтээ проекц бөгөөд “Б “чиглэлээс харсан дүрслэл юм. 3-р дүрслэл нь хажуугийн проекц бөгөөд “В “ чиглэлээс харсан дүрслэл юм.
