- 1. หน่ วยที 1การออกแบบโปรแกรม คอมพิวเตอร์ 3. การเขียนโฟลว์ ชาร์ ต ( Flow Chart ) 04-411-101 วิชา การโปรแกรมคอมพิวเตอร์ 1 By อ.เกรียงไกร เหลืองอําพล Jump to first page

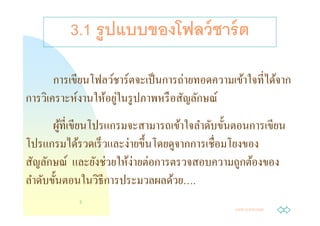

- 2. 3.1 รปแบบของโฟลว์ ชาร์ต ู ่ การเขียนโฟลว์ชาร์ตจะเป็ นการถายทอดความเข้าใจทีได้จาก ่ การวิเคราะห์งานให้อยูในรู ปภาพหรื อสัญลักษณ์ ผูทีเขียนโปรแกรมจะสามารถเข้าใจลําดับขันตอนการเขียน ้ ่ โปรแกรมได้รวดเร็ วและงายขึนโดยดูจากการเชือมโยงของ สัญลักษณ์ และยังชวยให้ง่ายตอการตรวจสอบความถูกต้องของ ่ ่ ลําดับขันตอนในวิธีการประมวลผลด้วย…. 2 Jump to first page
- 3. 3.2 สัญลักษณ์ ของโฟลว์ชาร์ ต สั ญลักษณ์ ความหมาย Terminator แสดงการเริมต้ นหรือจบโปรแกรม Data แสดงข้ อมลเข้ าหรือข้ อมลออก ู ู Display แสดงผลลัพธ์ ทางจอภาพ Document แสดงผลลัพธ์ ทางเครืองพิมพ์ 3 Jump to first page
- 4. สั ญลักษณ์ ความหมาย Process การประมวลผล เช่ น การคํานวณ หรือกําหนดค่ า Decision การเปรียบเทียบหรือตัดสิ นใจ Preparation กําหนดค่ าเริมต้ น หรือการเตรียมความพร้ อม Procedure เครืองหมายของโปรแกรมย่ อย Function เส้ นแสดงทิศทางลําดับของการทํางานตามลกศร ู 4 Jump to first page

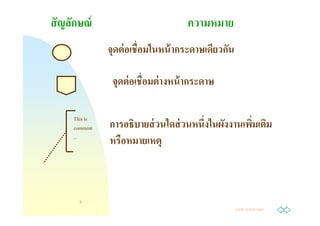

- 5. สั ญลักษณ์ ความหมาย จดต่ อเชือมในหน้ ากระดาษเดียวกัน ุ จดต่ อเชือมต่ างหน้ ากระดาษ ุ This is comment การอธิบายส่ วนใดส่ วนหนึงในผังงานเพิมเติม ... หรือหมายเหตุ 5 Jump to first page

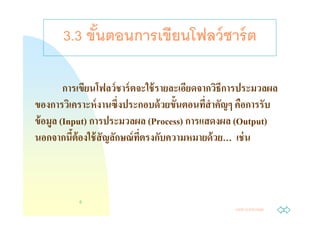

- 6. 3.3 ขันตอนการเขียนโฟลว์ ชาร์ต การเขียนโฟลว์ ชาร์ ตจะใช้ รายละเอียดจากวิธีการประมวลผล ของการวิเคราะห์ งานซึงประกอบด้ วยขันตอนทีสํ าคัญๆ คือการรับ ข้ อมล (Input) การประมวลผล (Process) การแสดงผล (Output) ู นอกจากนีต้ องใช้ สัญลักษณ์ ทตรงกับความหมายด้ วย… เช่ น ี 6 Jump to first page
- 7. ํ ่ 1. การกําหนดค่ าเริมแรก (Initialization) เป็ นการกาหนดคาเริ มต้นให้ตว ั ่ แปรบางตัว เชน ตัวแปรทีเป็ นตัวนับ จะใช้สญลักษณ์คือ ั Process หรื อ Preparation ่ 2. การรับข้ อมล (Input) เป็ นการรับคาของตัวแปรทีระบุไว้ในขันตอน ู การนําข้อมูลเข้าของการวิเคราะห์งาน Data 3. การประมวลผล (Process) เป็ นการแสดงวิธีการประมวลผลหรื อการ คํานวณ ซึ งจะต้องกระทําทีละขันตามลําดับ 7 Process Jump to first page
- 8. 4. การแสดงค่ าของข้อมลหรือผลลัพธ์ (Output) เป็ นการแสดงผลลัพธ์ ู ่ หรื อคาของตัวแปร Data หรื อ Display หรื อ Document ั ่ ่ 5. การทดสอบ (Testing) เป็ นการทดสอบตัวแปรกบคาใดคาหนึง เชน ่ end_data = 1 หรื อไม่ การทํางานมีลกษณะของการเปรี ยบเทียบ และ ั ่ ํ ตัดสิ นใจเลือกทํางานลําดับตอไปตามเงือนไขทีกาหนด Decision 8 Jump to first page
- 9. หลักการจัดภาพและทิศทางของโฟลว์ ชาร์ ต ่ 1. ทิศทางของผังงาน จะเริ มจากบนลงลาง และ ทางซ้ายไปขวา และ ํ ั ควรเขียนเครื องหมายลูกศรกากบทิศทางไว้ดวย ้ ่ ั ่ 2. การใช้ สัญลักษณ์ หรือภาพ มีขนาดตางๆกนได้ แตจะต้องมีรูปแบบ มาตรฐานตามความหมายทีกาหนด ํ ั 3. หลีกเลียงการขีดโยงไปมาในทิศทางตัดกัน ถ้าจําเป็ นต้องโยงถึงกน ่ ควรใช้เครื องหมายจุดตอเนืองแทน ่ 4. มีคาอธิบายในภาพ เขียนเพียงสันๆ เข้าใจงาย ํ 5. ควรจะมีความเป็ นระเบียบเรียบร้ อยสะอาด และมีชือผังงาน ผูเ้ ขียน วันทีทีเขียน ด้วย.. 9 Jump to first page

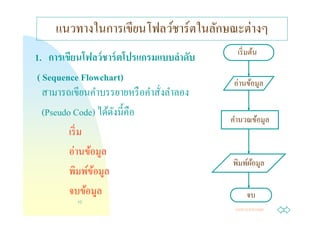

- 10. ่ แนวทางในการเขียนโฟลว์ชาร์ตในลักษณะตางๆ เริ มต้น 1. การเขียนโฟลว์ ชาร์ ตโปรแกรมแบบลําดับ ( Sequence Flowchart) ่ อานข้อมูล สามารถเขียนคําบรรยายหรื อคําสังลําลอง (Pseudo Code) ได้ดงนีคือ ั คํานวณข้อมูล เริ ม ่ อานข้อมูล พิมพ์ผอมูล ้ พิมพ์ขอมูล ้ จบข้อมูล จบ 10 Jump to first page

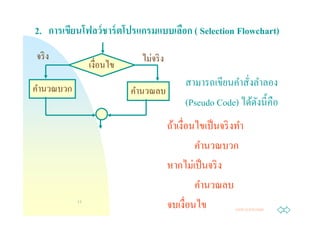

- 11. 2. การเขียนโฟลว์ ชาร์ตโปรแกรมแบบเลือก ( Selection Flowchart) จริ ง ่ ไมจริ ง เงือนไข คํานวณบวก สามารถเขียนคําสังลําลอง คํานวณลบ (Pseudo Code) ได้ดงนีคือ ั ถ้าเงือนไขเป็ นจริ งทํา คํานวณบวก ่ หากไมเป็ นจริ ง คํานวณลบ 11 จบเงือนไข Jump to first page
- 12. A. B. ่ ไมจริ ง เงือนไข เงือนไข ่ ไมจริ ง จริ ง จริ ง ิ กจกรรมที 1 ิ กจกรรมที 3 สามารถเขียนคําสังลําลอง ถ้าเงือนไขเป็ นจริ งทํา (Pseudo Code) ได้ดงนีคือ ั ไมมีกิจกรรม ่ ถ้าเงือนไขเป็ นจริ งทํา ่ หากไมจริ ง ทํา ิ กจกรรมที 1 ิ กจกรรมที 3 จบเงือนไข 12 จบเงือนไข Jump to first page

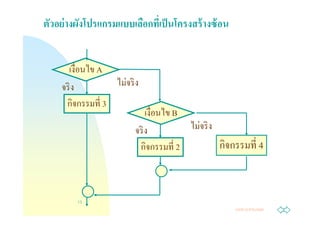

- 13. ตัวอย่ างผังโปรแกรมแบบเลือกทีเป็ นโครงสร้างซ้ อน เงือนไข A จริ ง ่ ไมจริ ง ิ กจกรรมที 3 เงือนไข B จริ ง ่ ไมจริ ง ิ กจกรรมที 2 ิ กจกรรมที 4 13 Jump to first page
- 14. 3. การเขียนโฟลว์ ชาร์ตโปรแกรมแบบกรณี ( Case Flowchart) เงือนไข ิ กจกรรมที 1 ิ กจกรรมที 2 ิ กจกรรมที 3 ิ กจกรรมที 4 Pseudo กรณี เงือนไข ิ กรณี ที 1 ทํากจกรรมที 1 ิ กรณี ที 2 ทํากจกรรมที 2 ิ กรณี ที 4 ทํากจกรรมที 4 จบกรณี 14 Jump to first page

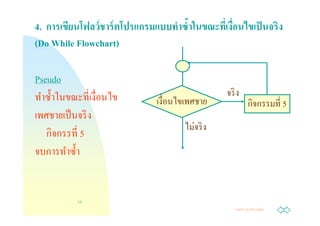

- 15. 4. การเขียนโฟลว์ ชาร์ตโปรแกรมแบบทําซําในขณะทีเงือนไขเป็ นจริง (Do While Flowchart) Pseudo ทําซําในขณะทีเงือนไข จริ ง เงือนไขเพศชาย ิ กจกรรมที 5 เพศชายเป็ นจริ ง ่ ไมจริ ง ิ กจกรรที 5 จบการทําซํา 15 Jump to first page
- 16. 5. การเขียนโฟลว์ ชาร์ตโปรแกรมแบบทําซําจนกระทังเงือนไขเป็ นจริง (Do Until Flowchart) Pseudo ิ กจกรรมที 5 ทําซําจนกระทังเงือนไขรหัส = 5 เป็ นจริ ง เงือนไขรหัส = 5 ิ กจกรรที 5 จบการทําซํา ่ ไมจริ ง จริ ง การเขียนโฟลว์ ชาร์ ตโปรแกรมของโจทย์ ตวอย่ างใน ั 16 บทเรียนข้ างต้ น…ดจากเอกสารทีแนบ ู Jump to first page
- 17. 3.4 ประโยชน์ของโฟลว์ชาร์ ต ่ 1. ทําให้มองรู ปแบบของงานได้ทงหมด และเข้าใจงาย ั ่ ่ 2. ไมเสี ยเวลาในการอานข้อความ 3. สามารถนําผังงานไปใช้ในการเขียนโปรแกรมได้ทุกภาษา 4. ตรวจสอบและแกไขข้อผิดพลาดได้ง่าย ้ ่ 5. ชวยในการบํารุ งรักษาโปรแกรม หรื อเมือมีการเปลียนแปลง ้ แกไข 17 Jump to first page
- 18. คําสังเทียม (Pseudo Code) คําสังเทียมหรื อคําสังลําลองเป็ นการเขียนคําเชิงบรรยาย เพืออธิ บายลําดับหรื อขันตอนของคําสังในโปรแกรม คําสัง ่ เทียมจะชวยให้ผออกแบบโปรแกรมได้เน้นถึงวิธีการของ ู้ ่ โปรแกรม โดยการอธิ บายมากกวาจะบอกเป็ นสู ตรคํานวณ ซึ ง ั ่ จะชีวดวาต้องใช้ขอมูล หรื อการคํานวณใดๆ ในแตละชวงของ ้ ่ ่ โปรแกรม... 18 Jump to first page
- 19. กฎเกณฑ์ ในการเขียนคําสังเทียม ่ ควรคํานึ งวาคําสังเทียมนันสามารถอธิ บายขันตอนของวิธีการ ประมวลผลได้ครบถ้วนถูกต้องและเข้าใจได้ง่ายเป็ นหลักสําคัญ ่ โดยทัวไปแล้วนิยมเขียนคําสังเทียมตามรู ปแบบดังตอไปนี ่ • ชือของขันตอนวิธี เป็ นการตังชือให้แกขันตอนวิธีและระบุพารามิเตอร์ ALGORITHM NAME( p : data type ) : data type • รายการคําสั ง เป็ นการเขียนคําสังแสดงลําดับขันตอนการทํางาน 19 Jump to first page
- 20. • คําอธิบาย เป็นการให้รายละเอียดเพิมเติม จะเขียนใน { } { Description Statement, Comments} ่ • การใช้ งานโปรแกรมย่ อย เป็ นการเรี ยกโปรแกรมยอยหรื อขันตอนวิธีที เคยเขียนไว้แล้วให้มาทํางาน เชน ่ print_title ( month, year) print_table result = power( x, m) • หยดการทํางาน บอกจุดสิ นสุ ดการทํางานขันตอนวิธี ุ Stop 20 Jump to first page

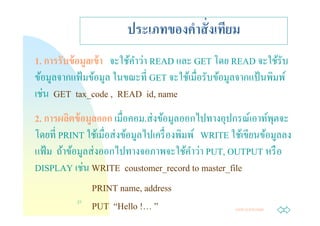

- 21. ประเภทของคําสั งเทียม ํ ่ 1. การรับข้ อมลเข้ า จะใช้คาวา READ และ GET โดย READ จะใช้รับ ู ข้อมูลจากแฟ้ มข้อมูล ในขณะที GET จะใช้เมือรับข้อมูลจากแป้ นพิมพ์ ่ เชน GET tax_code , READ id, name ู ่ 2. การผลิตข้ อมลออก เมือคอม.สงข้อมูลออกไปทางอุปกรณ์เอาท์พตจะุ ่ โดยที PRINT ใช้เมือสงข้อมูลไปเครื องพิมพ์ WRITE ใช้เขียนข้อมูลลง ่ ํ ่ แฟ้ ม ถ้าข้อมูลสงออกไปทางจอภาพจะใช้คาวา PUT, OUTPUT หรื อ ่ DISPLAY เชน WRITE coustomer_record to master_file PRINT name, address 21 PUT “Hello !… ” Jump to first page

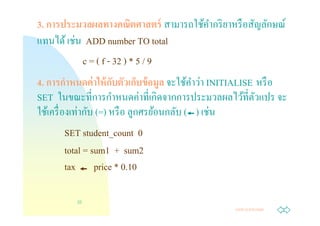

- 22. 3. การประมวลผลทางคณิตศาสตร์ สามารถใช้คากริยาหรื อสัญลักษณ์ ํ ่ แทนได้ เชน ADD number TO total c = ( f - 32 ) * 5 / 9 ั ู ํ ่ 4. การกําหนดค่ าให้ กบตัวเก็บข้ อมล จะใช้คาวา INITIALISE หรื อ ํ ่ ิ SET ในขณะทีการกาหนดคาทีเกดจากการประมวลผลไว้ทีตัวแปร จะ ่ ั ใช้เครื องเทากบ (=) หรื อ ลูกศรย้อนกลับ ( ) เชน่ SET student_count 0 total = sum1 + sum2 tax price * 0.10 22 Jump to first page

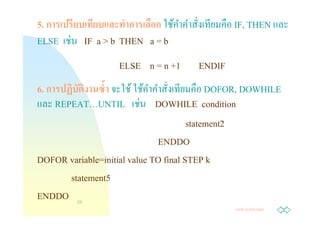

- 23. 5. การเปรียบเทียบและทําการเลือก ใช้คาคําสังเทียมคือIF, THEN และ ํ ่ ELSE เชน IF a > b THEN a = b ELSE n = n +1 ENDIF 6. การปฏิบตงานซํา จะใช้ ใช้คาคําสังเทียมคือ DOFOR, DOWHILE ั ิ ํ ่ และ REPEAT…UNTIL เชน DOWHILE condition statement2 ENDDO DOFOR variable=initial value TO final STEP k statement5 ENDDO 23 Jump to first page
- 24. ่ ั ่ ่ ตัวอยางการเขียนคําสังเทียมจากโฟลว์ชาร์ ตของโจทย์ตวอยางทีผานมา.. ต.ย. 1 Compare_score GET term, year PUT Table Heading, term, year min = 100, max = 0, average = 0, count = 0 GET id, name, mid, final DOWHILE mid >= 0 count = count + 1 total = mid + fin average = average + total 24 Jump to first page
- 25. ่ Compare_score(ตอ) IF min > total THEN min = total ENDIF IF max < total THEN max = total ENDIF PUT id, name, total GET id, name, mid, final ENDDO IF count <> 0 THEN average = average / count ENDIF] PUT min, max, average STOP 25 Jump to first page

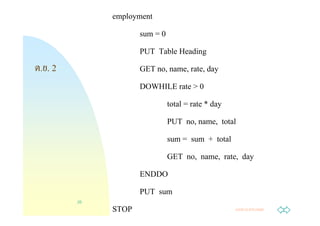

- 26. employment sum = 0 PUT Table Heading ต.ย. 2 GET no, name, rate, day DOWHILE rate > 0 total = rate * day PUT no, name, total sum = sum + total GET no, name, rate, day ENDDO PUT sum 26 STOP Jump to first page
- 27. ่ การสร้างซอฟต์แวร์ ทีดีเป็ นงานทีสําคัญทีสุดอยางหนึง การออกแบบ โปรแกรมคอมพิวเตอร์ มีหลักเกณฑ์ตามทีนําเสนอมา จะชวยให้ ่ ํ สามารถกาหนดเค้าโครงหลักของโปรแกรมทีจะพัฒนาหรื อสร้างได้ ่ อยางรวดเร็ ว โฟลว์ชาร์ ตเป็ นวิธีการแสดงแบบซอฟต์แวร์ ทีมีผรู้จกมากทีสุ ด ู้ ั นักเขียนโปรแกรมสามารถใช้โฟลว์ชาร์ ตในการออกแบบโปรแกรม ้ การบํารุ งรักษาโปรแกรม หรื อ การแกไขโปรแกรมได้อยางมี ่ ประสิ ทธิ ภาพและรวดเร็ ว... จบ……….. 27 Jump to first page
- 28. แบบฝึ กหัด ให้ นกศึกษาเขียน FlowChart และ คําสังเทียม ั ของโจทย์ตวอย่างที 3 และ 4 จากเนือหา ั เรื องที 1 หน้ า 9 28 Jump to first page
