本项目旨在开发一个智能居家灯控系统，允许用户通过语音、影像识别和LINE控制来操作灯光。该系统利用自然语言处理和影像处理技术，旨在为需要助力的用户提供便利。最终的架构结合了前端网页显示和后端控制，确保用户能够随时管理灯光状态。

1. 智能居家燈控系統
AI Home lighting control system
成員: 詹0翔、張0倫、方0翔、黃0瑋
2018 AIoT 智能物聯網平台開發人才養成班

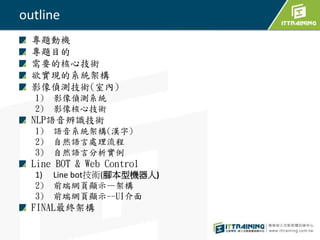

2. outline
專題動機
專題目的
需要的核心技術
欲實現的系統架構
影像偵測技術(室內)
1) 影像偵測系統
2) 影像核心技術
NLP語音辨識技術
1) 語音系統架構(漢字)
2) 自然語言處理流程
3) 自然語言分析實例
Line BOT & Web Control
1) Line bot技術(腳本型機器人)
2) 前端網頁顯示—架構
3) 前端網頁顯示--UI介面
FINAL最終架構

3. 專題動機
專題的動機
現代人喜歡滑手機，可以在床上一整天，但是又懶得關燈，
如果可以不用起來關燈，那是太好了！加上有身心障礙者，
也需要這些產品，因此我們希望能讓心殘，身也殘的人擁
有一個好的產品。

4. 專題目的
專題的目的
為了達到不用可以起身動作,因此我們分別利用語音
控制、影像偵測、LINE控制，來完成這個產品
1
語音控制 影像偵測 LINE控制
2 3

5. 需要的核心技術
人物偵測影像處理 NLP智能語音辨識 Line Bot

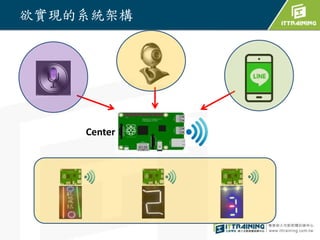

6. 欲實現的系統架構
Center

7. 影像偵測技術(室內)

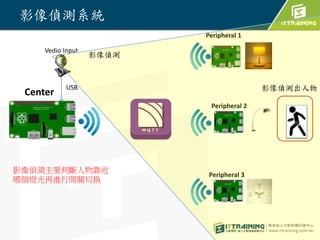

8. 影像偵測系統
Center
影像偵測主要判斷人物靠近
哪個燈光再進行開關切換
Peripheral 1
Peripheral 2
Peripheral 3
Vedio Input
影像偵測
USB 影像偵測出人物

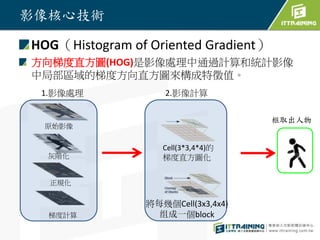

9. 影像核心技術
HOG（Histogram of Oriented Gradient）
方向梯度直方圖(HOG)是影像處理中通過計算和統計影像
中局部區域的梯度方向直方圖來構成特徵值。
原始影像
灰階化
梯度計算
正規化
Cell(3*3,4*4)的
梯度直方圖化
將每幾個Cell(3x3,4x4)
组成一個block
1.影像處理 2.影像計算
框取出人物

10. NLP語音辨識技術

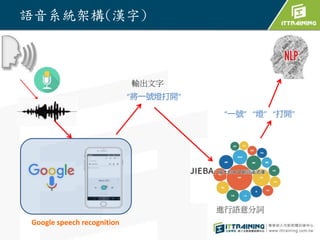

11. 語音系統架構(漢字)
輸出文字
進行語意分詞
“將一號燈打開”
Google speech recognition
“一號” “燈” “打開”

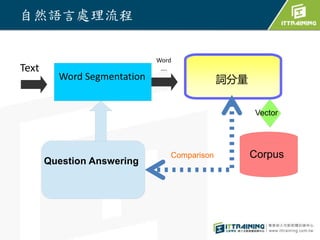

12. 自然語言處理流程
Text
詞分量
Corpus
Word Segmentation
Word
….
Question Answering
Vector
Comparison

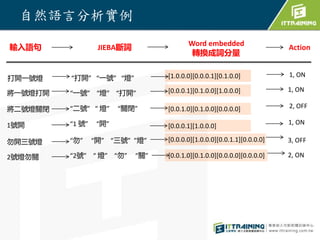

13. 將一號燈打開 [0.0.0.1][0.1.0.0][1.0.0.0]
自然語言分析實例
將二號燈關閉
1號開
勿開三號燈
2號燈勿關
1, ON
2, OFF
1, ON
3, OFF
2, ON
1, ON
輸入語句
“二號” “ 燈” “關閉”
“1 號” “開”
“勿” “開” “三號” ”燈”
“2號” “ 燈” “勿” “關”
“一號” “燈” “打開”
“打開” “一號” “燈”
JIEBA斷詞 ActionWord embedded
轉換成詞分量
打開一號燈 [1.0.0.0][0.0.0.1][0.1.0.0]
[0.0.1.0][0.1.0.0][0.0.0.0]
[0.0.0.1][1.0.0.0]
[0.0.0.0][1.0.0.0][0.0.1.1][0.0.0.0]
[0.0.1.0][0.1.0.0][0.0.0.0][0.0.0.0]

14. LINE BOT & WEB CONTROL

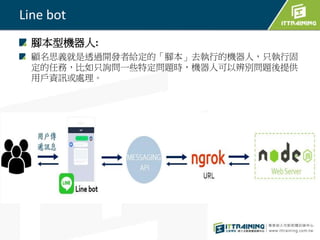

15. Line bot
腳本型機器人:
顧名思義就是透過開發者給定的「腳本」去執行的機器人，只執行固
定的任務，比如只詢問一些特定問題時，機器人可以辨別問題後提供
用戶資訊或處理。

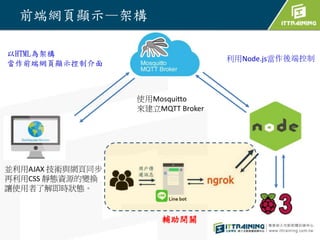

16. 前端網頁顯示—架構
以HTML為架構
當作前端網頁顯示控制介面
利用Node.js當作後端控制
並利用AJAX 技術與網頁同步
再利用CSS 靜態資源的變換
讓使用者了解即時狀態。
輔助開關
使用Mosquitto
來建立MQTT Broker

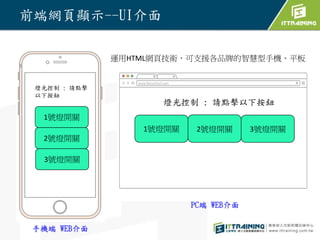

17. 前端網頁顯示--UI介面
燈光控制 : 請點擊以下按鈕
1號燈開關 2號燈開關 3號燈開關
燈光控制 : 請點擊
以下按鈕
1號燈開關
2號燈開關
3號燈開關
手機端 WEB介面
PC端 WEB介面
運用HTML網頁技術，可支援各品牌的智慧型手機、平板

18. FINAL

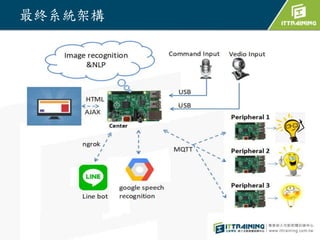

19. 最終系統架構

20. E N D
謝謝各位
