1. Linkit 7697物聯網實作開發案例 － LoRa建置
真理大學 資工系 陳炯良
E-Mail : au4429@au.edu.tw信號整合應用實驗室

2. 【物聯網自造x開發工具系列】LinkIt 7697開發要領與物聯網應用

3. 【物聯網自造x開發工具系列】LinkIt 7697開發要領與物聯網應用

4. LoRa (Long Range)通訊技術的特色
Source: LoRa Alliance
1. 通訊距離長 : 可長達15~20公里，比蜂巢式網路(3G…)含蓋範圍大、可在室內使用
、星狀通訊系統。
2. 長生存時間 : 低功率消耗、電池可撐10~20年。
3. 多類型模式 : 網路容量大、公開式網路。
4. 低 成 本 : 最小的基礎建設、低成本的端點裝置、開放式軟體。
5. 使用免費頻段，不需向政府申請頻段即可使用，降低成本。
【物聯網自造x開發工具系列】LinkIt 7697開發要領與物聯網應用

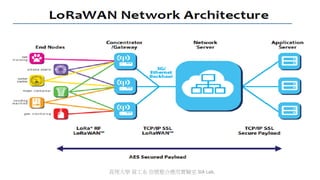

5. 真理大學 資工系 信號整合應用實驗室 SIA Lab.

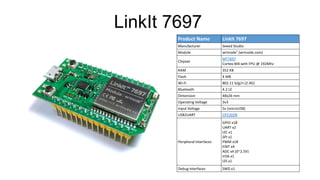

6. Product Name LinkIt 7697
Manufacturer Seeed Studio
Module wrtnode7 (wrtnode.com)
Chipset
MT7697
Cortex-M4 with FPU @ 192Mhz
RAM 352 KB
Flash 4 MB
Wi-Fi 802.11 b/g/n (2.4G)
Bluetooth 4.2 LE
Dimension 48x26 mm
Operating Voltage 3v3
Input Voltage 5v (microUSB)
USB2UART CP2102N
Peripheral Interfaces
GPIO x18
UART x2
I2C x1
SPI x1
PWM x18
EINT x4
ADC x4 (0~2.5V)
IrDA x1
I2S x1
Debug Interfaces SWD x1
LinkIt 7697

7. LinkIt 7697 開發板外觀介紹
On-board
Chip Antenna
I-PEX Antenna
Connector
LinkIt 7697 Hardware Development Kit (HDK)_核心與周邊

8. 腳位圖
Copyright © MediaTek Inc. All rights reserved.8

9. LoRa 通訊模組
SPI Interface UART Interface
群登 EK-CW1276SL-915 MiniLoRa
iFrogLab群登EK-S76SXB
SPI + UART
Interface

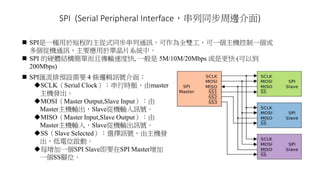

10. SPI (Serial Peripheral Interface，串列同步周邊介面)
 SPI是一種用於短程的主從式同步串列通訊，可作為全雙工，可一個主機控制一個或
多個從機通訊，主要應用於單晶片系統中。
 SPI 的硬體結構簡單而且傳輸速度快, 一般是 5M/10M/20Mbps 或是更快 (可以到
200Mbps)
 SPI匯流排預設需要 4 條邏輯訊號介面：
SCLK（Serial Clock）：串行時脈，由master
主機發出。
MOSI（Master Output,Slave Input）：由
Master主機輸出，Slave從機輸入訊號。
MISO（Master Input,Slave Output）：由
Master主機輸入，Slave從機輸出訊號。
SS（Slave Selected）：選擇訊號，由主機發
出，低電位啟動。
每增加一個SPI Slave即要在SPI Master增加
一個SS腳位。

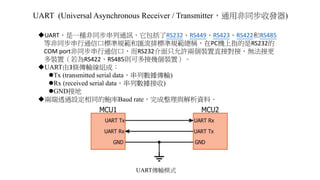

11. UART (Universal Asynchronous Receiver / Transmitter，通用非同步收發器)
UART，是一種非同步串列通訊，它包括了RS232、RS449、RS423、RS422和RS485
等非同步串行通信口標準規範和匯流排標準規範總稱，在PC機上指的是RS232的
COM port非同步串行通信口，而RS232介面只允許兩個裝置直接對接，無法接更
多裝置（若為RS422、RS485則可多接幾個裝置）。
UART由3條傳輸線組成：
Tx (transmitted serial data，串列數據傳輸)
Rx (received serial data，串列數據接收)
GND接地
兩端透過設定相同的鮑率Baud rate，完成整理與解析資料。
UART傳輸模式

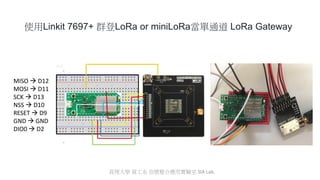

12. 使用Linkit 7697+ 群登LoRa or miniLoRa當單通道 LoRa Gateway
MISO  D12
MOSI  D11
SCK  D13
NSS  D10
RESET  D9
GND  GND
DIO0  D2
真理大學 資工系 信號整合應用實驗室 SIA Lab.

13. 使用Linkit 7697+ MiniLoRa當雙通道 LoRa Gateway
資料來源 : 柯大分享於MakerPRO社群(Building Maker Economy)

14. 智慧校園應用
• 學生停車位查詢
• LoRa tracker
• Server
• APP
真理大學 資工系 信號整合應用實驗室 SIA Lab.
機車 位置
圖片樣式參考 : http://www.bomb01.com/article/24144

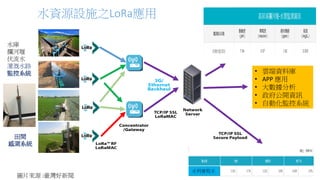

15. 2017/9/6 真理大學 資工系 信號整合應用實驗室 SIA Lab. 15水利會取水
圖片來源 :臺灣好新聞
田間
感測系統
水庫
攔河堰
伏流水
灌溉水路
監控系統 • 雲端資料庫
• APP 應用
• 大數據分析
• 政府公開資訊
• 自動化監控系統
水資源設施之LoRa應用

16. 智慧蜂箱 ( [場域 : 陽明山])
長距離低耗能智慧蜂箱-LoRa系統
APP

17. 智慧機械(工業4.0) – 射出機工作管理
APP

18. LoRa 智慧應用
• 熱門停車位
• 環境生態監測(湖水質/空氣品質)
• 水質資訊包括水溫、酸鹼值（pH）、
氧化還原值（ORP）、電導度（EC）、
溶氧量（DO）、濁度（SS）等
• 電梯運轉監測
• 飲水機用水量監測
• 智慧用電管理
• 戶外農場/溫室/植物工廠
• 養殖/魚場
• 山林場/畜牧場
2017/9/6 真理大學 資工系 信號整合應用實驗室 SIA Lab.

19. Linkit 7697物聯網實作開發案例 － LoRa建置
Thanks
真理大學 資工系
信號整合應用實驗室
