ZabbixによるMS SQL監視 データベースモニタリングの使い方 ODBC監視設定

1. 【Zabbix 】
ZabbixによるMS SQL監視
データベースモニタリングの使
い方
ODBC監視設定
2014.11 @qryuu

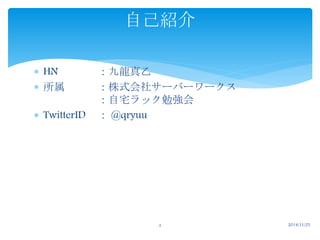

2. 自己紹介
 HN ：九龍真乙
 所属：株式会社サーバーワークス
：自宅ラック勉強会
 TwitterID ： @qryuu
2 2014/11/25

3. ZabbixによるDB監視
3 2014/11/25

4. 標準テンプレートによるMySQL監
視
 Zabbixでは標準の「Template App MySQL」を利用す
ることのより、MySQLのパフォーマンス監視が可
能です。
 「Template App MySQL」の使用方法については、
Zabbix 2.0による簡単MySQL 監視
http://www.slideshare.net/qryuu/zabbix-
20zabbix20mysql をご覧ください。
4 2014/11/25

5. データベースモニタによる監視
 Zabbix ではODBCを利用した「データベースモニ
タ」により、直接DBへログインし、SQLの実行結
果を監視することができます。
 今回の資料では、このデータベースモニタの使い
方を解説します。
5 2014/11/25

6. ODBC監視の仕組み
6 2014/11/25

7. ODBCの仕組み
 ODBC（Open Database Connectivity）とは
RDBMSにアクセスするための共通インタフェー
ス(API)である。
データへのアクセスを統一化することを目的とし
ており、たとえばクライアント／サーバ型ではな
いMicrosoft Accessの管理するデータベースファイル
ル(MDB)や、そもそもRDBMSではないCSVファイルへ
ルへのアクセスなども、それに対応するODBCドラ
イバがあれば、他の一般的なデータベースへのア
クセスするのと同様な方法で利用することが可能
になる。（wikipedhiaより）
7 2014/11/25

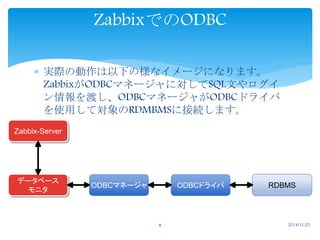

8. ZabbixでのODBC
 実際の動作は以下の様なイメージになります。
ZabbixがODBCマネージャに対してSQL文やログイ
ン情報を渡し、ODBCマネージャがODBCドライバ
を使用して対象のRDMBMSに接続します。
8 2014/11/25
Zabbix-Server
データベース
モニタODBCマネージャODBCドライバRDBMS

9. ZabbixでのODBC
 MS SQLServerを監視する場合、実際に必要なパッ
ケージは次のようになります。
9 2014/11/25
Zabbix-Server
データベース
モニタODBCマネージャODBCドライバRDBMS
unixODBC FreeTDS MS SQL Server

10. ZabbixでのODBC
 また、各パッケージに必要な設定ファイルは次の
ようになります。
10 2014/11/25
Zabbix-Server
データベース
モニタODBCマネージャODBCドライバRDBMS
/etc/odbc.ini
/etc/odbcinst.ini
/etc/freetds.conf MS SQL Server

11. ODBC監視の手順
11 2014/11/25

12. 必要パッケージの導入
 実際にODBC監視を行うのに必要なパッケージを導
入します。
 Zabbixを公式パッケージで導入している場合、
ODBCマネージャであるunixODBCは、依存関係に
よりすでにインストールされていますので、MS
SQLと接続するためのODBCドライバであるFreeTDS
を追加します。
12 2014/11/25
$ sudo yum install freetds

13. FreeTDSの設定
 FreeTDSではMS SQLサーバへのコネクション情報を
設定します。
 設定ファイルは/etc/freetds.confです。
#コメント
[hogehoge] #この部分がODBCで指定する”Servername” になります。
13 2014/11/25
host = <IPアドレスまたはFQDN>
port = 1433
tds version = 8.0
client charset = UTF-8
#実際の設定はこんな感じ
[DB０１]
host = db01.xxxxyyyzzz.ap-northeast-1.rds.amazonaws.com
port = 1433
tds version = 8.0
client charset = UTF-8

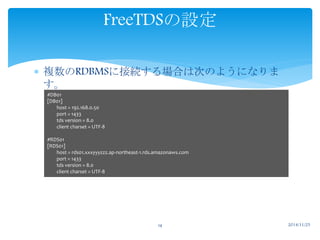

14. FreeTDSの設定
 複数のRDBMSに接続する場合は次のようになりま
す。
14 2014/11/25
#DB01
[DB01]
host = 192.168.0.50
port = 1433
tds version = 8.0
client charset = UTF-8
#RDS01
[RDS01]
host = rds01.xxxyyyzzz.ap-northeast-1.rds.amazonaws.com
port = 1433
tds version = 8.0
client charset = UTF-8

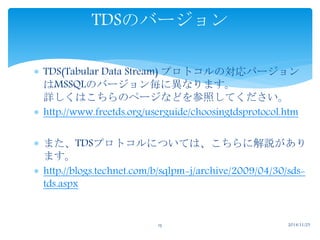

15.  TDS(Tabular Data Stream) プロトコルの対応バージョン
はMSSQLのバージョン毎に異なります。
詳しくはこちらのページなどを参照してください。
 http://www.freetds.org/userguide/choosingtdsprotocol.htm
 また、TDSプロトコルについては、こちらに解説があり
ます。
 http://blogs.technet.com/b/sqlpm-j/archive/2009/04/30/sds-tds.
aspx
TDSのバージョン
15 2014/11/25

16. UnixodbcによるTDS使用設定
 続いて、unixodbcでFreeTDSを使用するという設定
をします。設定ファイルは/etc/odbcinst.ini です。
 以下の項目を追記します。
16 2014/11/25
# Driver from the freetds package
# Setup from the unixODBC package
[FreeTDS]
Description = FreeTDS Driver
Driver = /usr/lib64/libtdsodbc.so.0
Setup = /usr/lib64/libtdsS.2
FileUsage = 1
CPTimeout = 5
CPReuse = 5

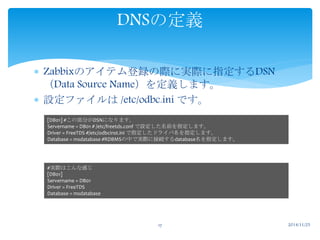

17. DNSの定義
 Zabbixのアイテム登録の際に実際に指定するDSN
（Data Source Name）を定義します。
 設定ファイルは/etc/odbc.ini です。
[DB01] #この部分がDSNになります。
Servername = DB01 # /etc/freetds.conf で設定した名前を指定します。
Driver = FreeTDS #/etc/odbcinst.ini で指定したドライバ名を指定します。
Database = msdatabase #RDBMSの中で実際に接続するdatabase名を指定します。
17 2014/11/25
#実際はこんな感じ
[DB01]
Servername = DB01
Driver = FreeTDS
Database = msdatabase

18. DNSの定義
 /etc/freetds.confと同じように、複数のDSNを定義す
ることができます。
18 2014/11/25
[DB01]
Servername = DB01
Driver = FreeTDS
Database = msdatabase
[RDS01]
Servername = RDS01
Driver = FreeTDS
Database = msdatabase

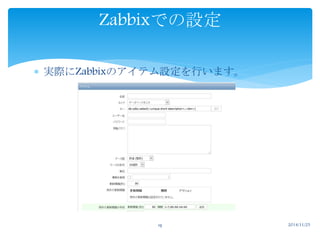

19. Zabbixでの設定
 実際にZabbixのアイテム設定を行います。
19 2014/11/25

20. Zabbixの設定項目
項目名設定内容
名前任意の名前を入力します
タイプデータベースモニタ
キーdb.odbc.select[ホスト内で一意になる任意の文字列,DSN名]
ユーザ名DBにログインするユーザ名※ユーザマクロ使用可能
パスワードDBにログインするパスワード※ユーザマクロ使用可能
SQLクエリログイン後に実行するSQLクエリを入力します。
20 2014/11/25

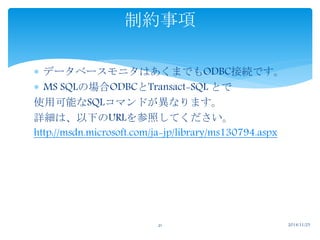

21. 制約事項
 データベースモニタはあくまでもODBC接続です。
 MS SQLの場合ODBCとTransact-SQL とで
使用可能なSQLコマンドが異なります。
詳細は、以下のURLを参照してください。
http://msdn.microsoft.com/ja-jp/library/ms130794.aspx
21 2014/11/25

22. 設定例
 以下の様な設定で、MS SQLのバージョン情報を取
得することができます。
22 2014/11/25

23. まとめ
 Zabbixのデータベースモニタ（ODBC監視）でMS
SQLの内部情報を監視することが可能です。
 ODBC接続には、ODBCおよびドライバの設定が必
要です。
 設定ファイルは、freetds.conf、odbcinst.ini、
odbc.ini
 ユーザマクロを使用することで、ODBC監視のテン
プレートを作成することもできます。
 これで、Zabbixで監視できる範囲が、また広がり
ますね。
23 2014/11/25
