2010年7月30日 第2回ZABBIX-JP勉強会

1. Zabbixのパフォーマンスチューニング
& インストール時の注意点
2010/07/30 @ 第2回ZABBIX-JP勉強会
ZABBIX-JP 代表 寺島広大 @kodai74
http://kodai74.blogspot.com
1

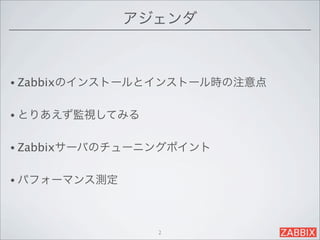

2. アジェンダ
• Zabbixのインストールとインストール時の注意点
• とりあえず監視してみる
• Zabbixサーバのチューニングポイント
• パフォーマンス測定
2

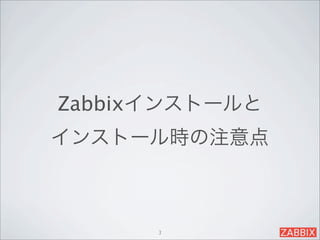

3. Zabbixインストールと
インストール時の注意点
3

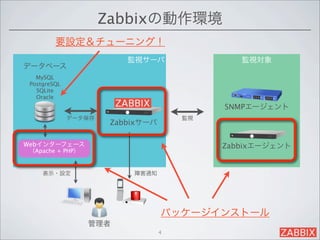

4. Zabbixの動作環境
要設定＆チューニング！
監視サーバ 監視対象
データベース
MySQL
PostgreSQL
SQLite
Oracle
SNMPエージェント
データ保存 監視
Zabbixサーバ
Webインターフェース Zabbixエージェント
（Apache + PHP）
表示・設定 障害通知
パッケージインストール
管理者
4

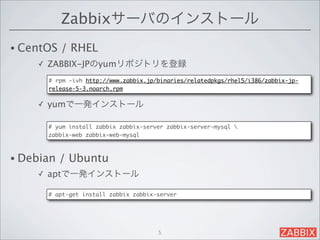

5. Zabbixサーバのインストール
• CentOS / RHEL
✓ ZABBIX-JPのyumリポジトリを登録
# rpm -ivh http://www.zabbix.jp/binaries/relatedpkgs/rhel5/i386/zabbix-jp-
release-5-3.noarch.rpm
✓ yumで一発インストール
# yum install zabbix zabbix-server zabbix-server-mysql
zabbix-web zabbix-web-mysql
• Debian / Ubuntu
✓ aptで一発インストール
# apt-get install zabbix zabbix-server
5

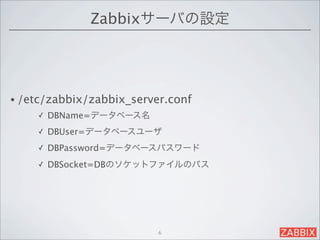

6. Zabbixサーバの設定
• /etc/zabbix/zabbix_server.conf
✓ DBName=データベース名
✓ DBUser=データベースユーザ
✓ DBPassword=データベースパスワード
✓ DBSocket=DBのソケットファイルのパス
6

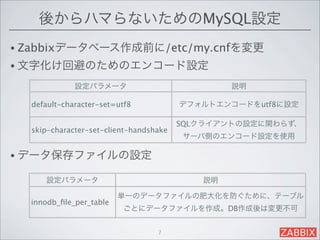

7. 後からハマらないためのMySQL設定
• Zabbixデータベース作成前に/etc/my.cnfを変更
• 文字化け回避のためのエンコード設定
設定パラメータ 説明
default-character-set=utf8 デフォルトエンコードをutf8に設定
SQLクライアントの設定に関わらず、
skip-character-set-client-handshake
サーバ側のエンコード設定を使用
• データ保存ファイルの設定
設定パラメータ 説明
単一のデータファイルの肥大化を防ぐために、テーブル
innodb_file_per_table
ごとにデータファイルを作成。DB作成後は変更不可
7

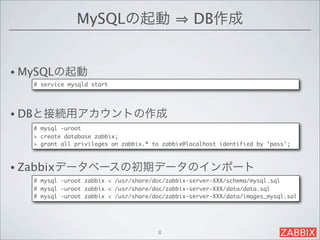

8. MySQLの起動 DB作成
• MySQLの起動
# service mysqld start
• DBと接続用アカウントの作成
# mysql -uroot
> create database zabbix;
> grant all privileges on zabbix.* to zabbix@localhost identified by ‘pass’;
• Zabbixデータベースの初期データのインポート
# mysql -uroot zabbix < /usr/share/doc/zabbix-server-XXX/schema/mysql.sql
# mysql -uroot zabbix < /usr/share/doc/zabbix-server-XXX/data/data.sql
# mysql -uroot zabbix < /usr/share/doc/zabbix-server-XXX/data/images_mysql.sal
8

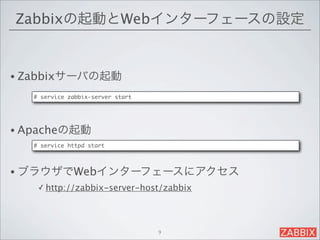

9. Zabbixの起動とWebインターフェースの設定
• Zabbixサーバの起動
# service zabbix-server start
• Apacheの起動
# service httpd start
• ブラウザでWebインターフェースにアクセス
✓ http://zabbix-server-host/zabbix
9

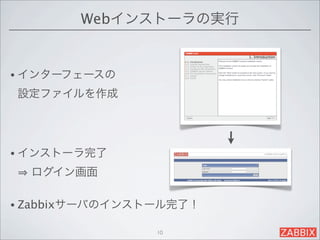

10. Webインストーラの実行
• インターフェースの
設定ファイルを作成
• インストーラ完了
ログイン画面
• Zabbixサーバのインストール完了！
10

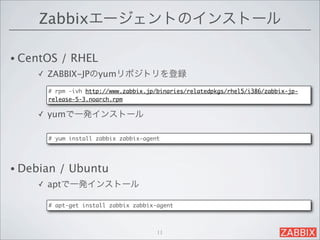

11. Zabbixエージェントのインストール
• CentOS / RHEL
✓ ZABBIX-JPのyumリポジトリを登録
# rpm -ivh http://www.zabbix.jp/binaries/relatedpkgs/rhel5/i386/zabbix-jp-
release-5-3.noarch.rpm
✓ yumで一発インストール
# yum install zabbix zabbix-agent
• Debian / Ubuntu
✓ aptで一発インストール
# apt-get install zabbix zabbix-agent
11

12. Zabbixエージェントの設定&起動
• /etc/zabbix/zabbix_agentd.conf
✓ Server=ZabbixサーバのIPアドレス
✓ Hostname=Zabbixサーバに監視対象として登録する時のホスト名
✓ ListenIP=ListenするIPアドレス
12

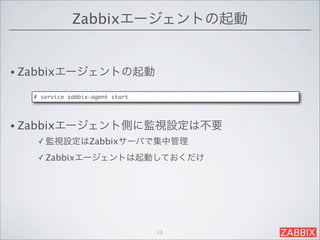

13. Zabbixエージェントの起動
• Zabbixエージェントの起動
# service zabbix-agent start
• Zabbixエージェント側に監視設定は不要
✓ 監視設定はZabbixサーバで集中管理
✓ Zabbixエージェントは起動しておくだけ
13

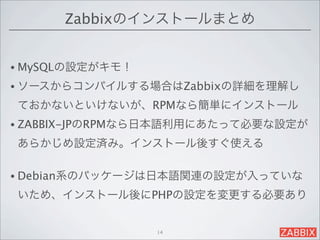

14. Zabbixのインストールまとめ
• MySQLの設定がキモ！
• ソースからコンパイルする場合はZabbixの詳細を理解し
ておかないといけないが、RPMなら簡単にインストール
• ZABBIX-JPのRPMなら日本語利用にあたって必要な設定が
あらかじめ設定済み。インストール後すぐ使える
• Debian系のパッケージは日本語関連の設定が入っていな
いため、インストール後にPHPの設定を変更する必要あり
14

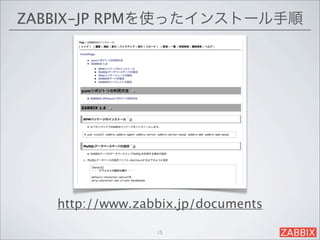

15. ZABBIX-JP RPMを使ったインストール手順
http://www.zabbix.jp/documents
15

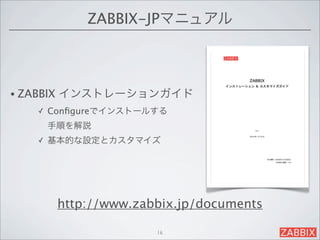

16. ZABBIX-JPマニュアル
• ZABBIX インストレーションガイド
✓ Configureでインストールする
手順を解説
✓ 基本的な設定とカスタマイズ
http://www.zabbix.jp/documents
16

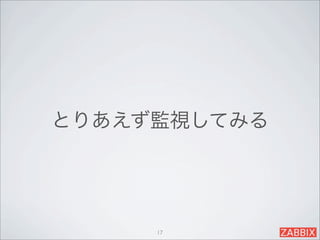

17. とりあえず監視してみる
17

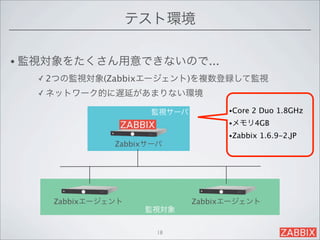

18. テスト環境
• 監視対象をたくさん用意できないので...
✓ 2つの監視対象(Zabbixエージェント)を複数登録して監視
✓ ネットワーク的に遅延があまりない環境
監視サーバ •Core 2 Duo 1.8GHz
•メモリ4GB
•Zabbix 1.6.9-2.JP
Zabbixサーバ
Zabbixエージェント Zabbixエージェント
監視対象
18

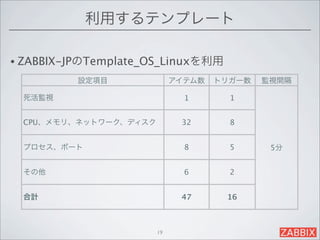

19. 利用するテンプレート
• ZABBIX-JPのTemplate_OS_Linuxを利用
設定項目 アイテム数 トリガー数 監視間隔
死活監視 1 1
CPU、メモリ、ネットワーク、ディスク 32 8
プロセス、ポート 8 5 5分
その他 6 2
合計 47 16
19

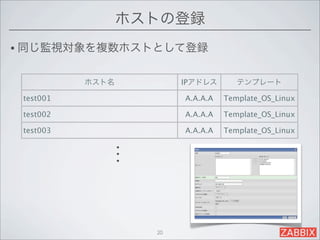

20. ホストの登録
• 同じ監視対象を複数ホストとして登録
ホスト名 IPアドレス テンプレート
test001 A.A.A.A Template_OS_Linux
test002 A.A.A.A Template_OS_Linux
test003 A.A.A.A Template_OS_Linux
・
・
・
20

21. 確認ポイント(1) - Zabbixサーバの負荷
• Zabbixサーバにもエージェントをインストール、スク
リーンを作成して負荷状況を確認
ロードアベレージ CPU使用率
メモリ使用量 スワップ
ネットワーク I/O
21

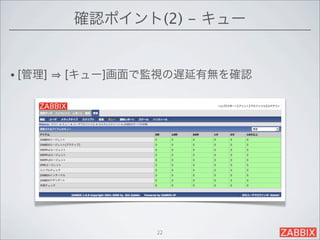

22. 確認ポイント(2) - キュー
• [管理] [キュー]画面で監視の遅延有無を確認
22

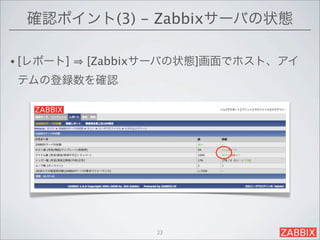

23. 確認ポイント(3) - Zabbixサーバの状態
• [レポート] [Zabbixサーバの状態]画面でホスト、アイ
テムの登録数を確認
23

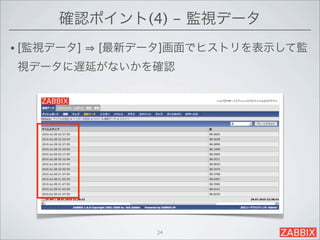

24. 確認ポイント(4) - 監視データ
• [監視データ] [最新データ]画面でヒストリを表示して監
視データに遅延がないかを確認
24

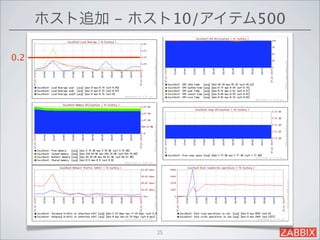

25. ホスト追加 - ホスト10/アイテム500
0.2
25

26. ホスト追加 - ホスト20/アイテム1000
0.2
赤:write I/O
26

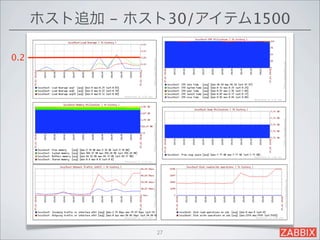

27. ホスト追加 - ホスト30/アイテム1500
0.2
27

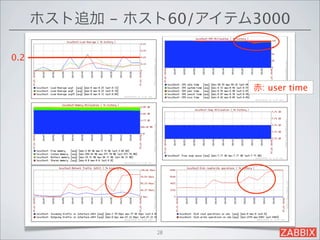

28. ホスト追加 - ホスト60/アイテム3000
0.2
赤: user time
28

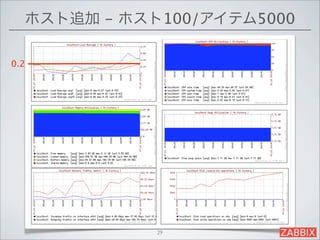

29. ホスト追加 - ホスト100/アイテム5000
0.2
29

30. ホスト追加 - ホスト200/アイテム10000
0.2
赤: user time
黄: iowait time
30

31. ホスト追加 - ホスト500/アイテム23000
2
赤: user time
黄: iowait time
31

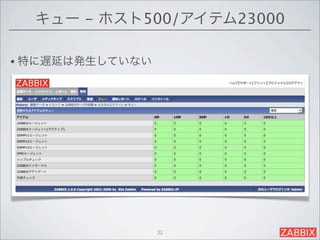

32. キュー - ホスト500/アイテム23000
• 特に遅延は発生していない
32

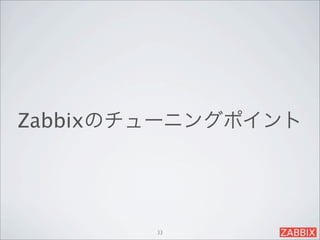

33. Zabbixのチューニングポイント
33

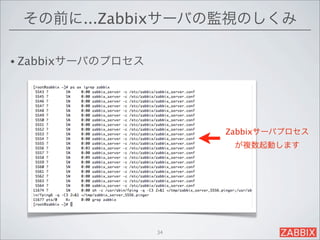

34. その前に...Zabbixサーバの監視のしくみ
• Zabbixサーバのプロセス
Zabbixサーバプロセス
が複数起動します
34

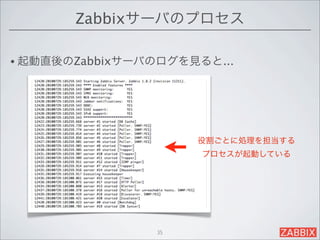

35. Zabbixサーバのプロセス
• 起動直後のZabbixサーバのログを見ると...
役割ごとに処理を担当する
プロセスが起動している
35

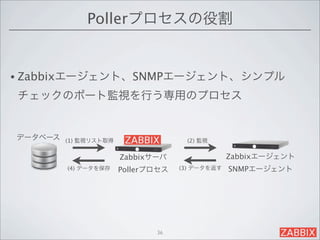

36. Pollerプロセスの役割
• Zabbixエージェント、SNMPエージェント、シンプル
チェックのポート監視を行う専用のプロセス
データベース (1) 監視リスト取得 (2) 監視
Zabbixサーバ Zabbixエージェント
(4) データを保存 Pollerプロセス (3) データを返す SNMPエージェント
36

37. Pingerプロセスの役割
• Ping監視を行う専用のプロセス
データベース (1) 監視リスト取得 (2) Ping実行
(fping)
Zabbixサーバ
監視対象機器
(3) 結果を保存 Pingerプロセス
37

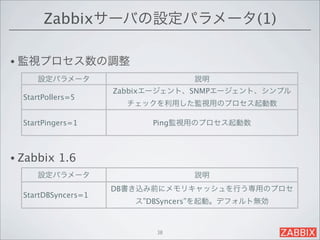

38. Zabbixサーバの設定パラメータ(1)
• 監視プロセス数の調整
設定パラメータ 説明
Zabbixエージェント、SNMPエージェント、シンプル
StartPollers=5
チェックを利用した監視用のプロセス起動数
StartPingers=1 Ping監視用のプロセス起動数
• Zabbix 1.6
設定パラメータ 説明
DB書き込み前にメモリキャッシュを行う専用のプロセ
StartDBSyncers=1
ス”DBSyncers”を起動。デフォルト無効
38

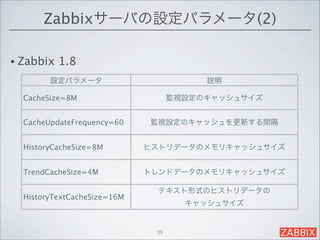

39. Zabbixサーバの設定パラメータ(2)
• Zabbix 1.8
設定パラメータ 説明
CacheSize=8M 監視設定のキャッシュサイズ
CacheUpdateFrequency=60 監視設定のキャッシュを更新する間隔
HistoryCacheSize=8M ヒストリデータのメモリキャッシュサイズ
TrendCacheSize=4M トレンドデータのメモリキャッシュサイズ
テキスト形式のヒストリデータの
HistoryTextCacheSize=16M
キャッシュサイズ
39

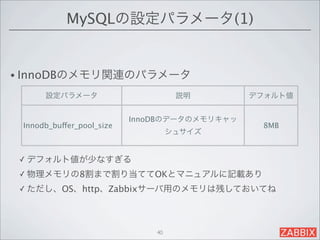

40. MySQLの設定パラメータ(1)
• InnoDBのメモリ関連のパラメータ
設定パラメータ 説明 デフォルト値
InnoDBのデータのメモリキャッ
Innodb_buffer_pool_size 8MB
シュサイズ
✓ デフォルト値が少なすぎる
✓ 物理メモリの8割まで割り当ててOKとマニュアルに記載あり
✓ ただし、OS、http、Zabbixサーバ用のメモリは残しておいてね
40

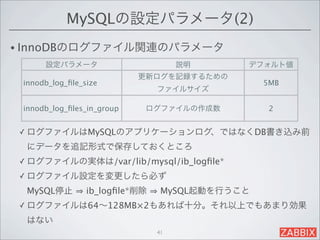

41. MySQLの設定パラメータ(2)
• InnoDBのログファイル関連のパラメータ
設定パラメータ 説明 デフォルト値
更新ログを記録するための
innodb_log_file_size 5MB
ファイルサイズ
innodb_log_files_in_group ログファイルの作成数 2
✓ ログファイルはMySQLのアプリケーションログ、ではなくDB書き込み前
にデータを追記形式で保存しておくところ
✓ ログファイルの実体は/var/lib/mysql/ib_logfile*
✓ ログファイル設定を変更したら必ず
MySQL停止 ib_logfile*削除 MySQL起動を行うこと
✓ ログファイルは64∼128MB×2もあれば十分。それ以上でもあまり効果
はない
41

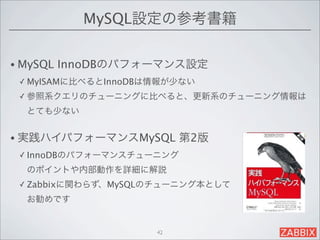

42. MySQL設定の参考書籍
• MySQL InnoDBのパフォーマンス設定
✓ MyISAMに比べるとInnoDBは情報が少ない
✓ 参照系クエリのチューニングに比べると、更新系のチューニング情報は
とても少ない
• 実践ハイパフォーマンスMySQL 第2版
✓ InnoDBのパフォーマンスチューニング
のポイントや内部動作を詳細に解説
✓ Zabbixに関わらず、MySQLのチューニング本として
お勧めです
42

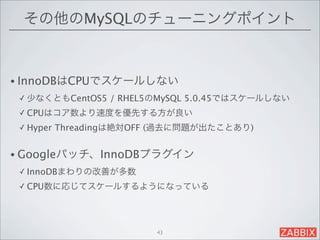

43. その他のMySQLのチューニングポイント
• InnoDBはCPUでスケールしない
✓ 少なくともCentOS5 / RHEL5のMySQL 5.0.45ではスケールしない
✓ CPUはコア数より速度を優先する方が良い
✓ Hyper Threadingは絶対OFF (過去に問題が出たことあり)
• Googleパッチ、InnoDBプラグイン
✓ InnoDBまわりの改善が多数
✓ CPU数に応じてスケールするようになっている
43

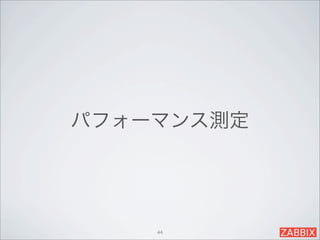

44. パフォーマンス測定
44

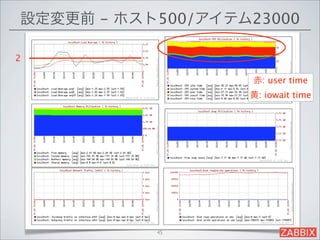

45. 設定変更前 - ホスト500/アイテム23000
2
赤: user time
黄: iowait time
45

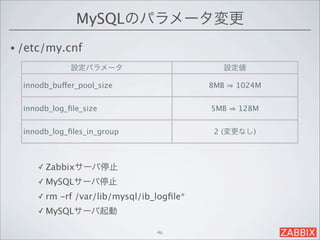

46. MySQLのパラメータ変更
• /etc/my.cnf
設定パラメータ 設定値
innodb_buffer_pool_size 8MB 1024M
innodb_log_file_size 5MB 128M
innodb_log_files_in_group 2 (変更なし)
✓ Zabbixサーバ停止
✓ MySQLサーバ停止
✓ rm -rf /var/lib/mysql/ib_logfile*
✓ MySQLサーバ起動
46

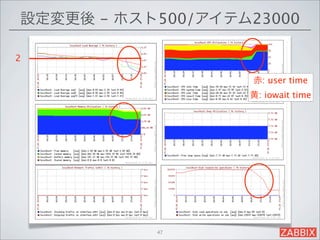

47. 設定変更後 - ホスト500/アイテム23000
2
赤: user time
黄: iowait time
47

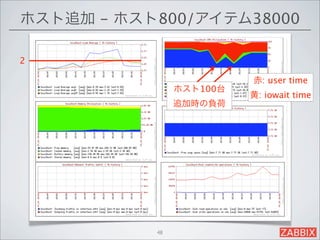

48. ホスト追加 - ホスト800/アイテム38000
2
赤: user time
ホスト100台
黄: iowait time
追加時の負荷
48

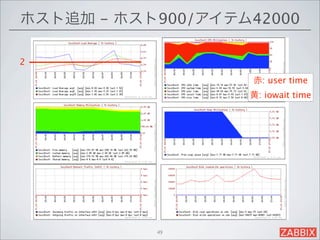

49. ホスト追加 - ホスト900/アイテム42000
2
赤: user time
黄: iowait time
49

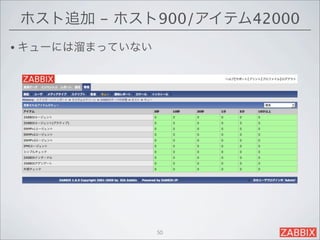

50. ホスト追加 - ホスト900/アイテム42000
• キューには溜まっていない
50

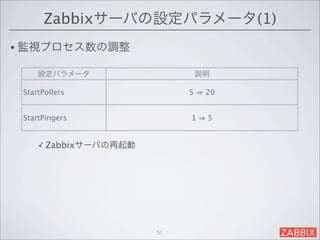

51. Zabbixサーバの設定パラメータ(1)
• 監視プロセス数の調整
設定パラメータ 説明
StartPollers 5 20
StartPingers 1 5
✓ Zabbixサーバの再起動
51

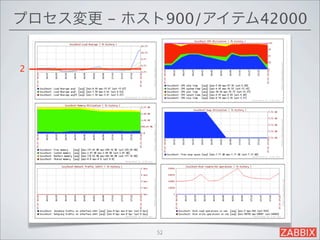

52. プロセス変更 - ホスト900/アイテム42000
2
52

53. プロセス変更 - ホスト900/アイテム42000
• キューに溜まってしまっている
53

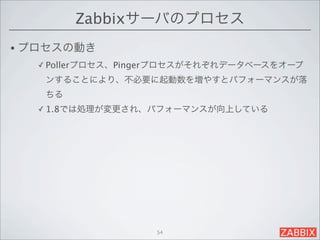

54. Zabbixサーバのプロセス
• プロセスの動き
✓ Pollerプロセス、Pingerプロセスがそれぞれデータベースをオープ
ンすることにより、不必要に起動数を増やすとパフォーマンスが落
ちる
✓ 1.8では処理が変更され、パフォーマンスが向上している
54

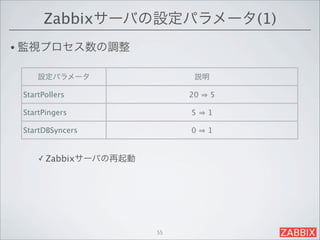

55. Zabbixサーバの設定パラメータ(1)
• 監視プロセス数の調整
設定パラメータ 説明
StartPollers 20 5
StartPingers 5 1
StartDBSyncers 0 1
✓ Zabbixサーバの再起動
55

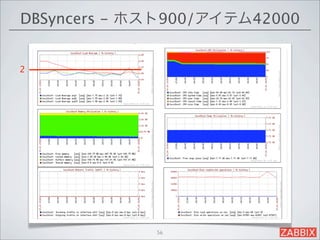

56. DBSyncers - ホスト900/アイテム42000
2
56

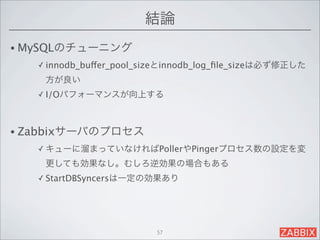

57. 結論
• MySQLのチューニング
✓ innodb_buffer_pool_sizeとinnodb_log_file_sizeは必ず修正した
方が良い
✓ I/Oパフォーマンスが向上する
• Zabbixサーバのプロセス
✓ キューに溜まっていなければPollerやPingerプロセス数の設定を変
更しても効果なし。むしろ逆効果の場合もある
✓ StartDBSyncersは一定の効果あり
57

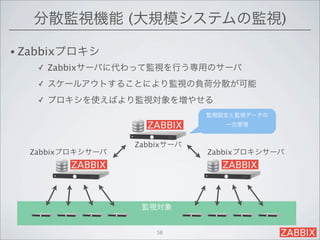

58. 分散監視機能 (大規模システムの監視)
• Zabbixプロキシ
✓ Zabbixサーバに代わって監視を行う専用のサーバ
✓ スケールアウトすることにより監視の負荷分散が可能
✓ プロキシを使えばより監視対象を増やせる
監視設定と監視データの
一元管理
Zabbixサーバ
Zabbixプロキシサーバ Zabbixプロキシサーバ
監視対象
58
