1. XARXES LOCALS
1

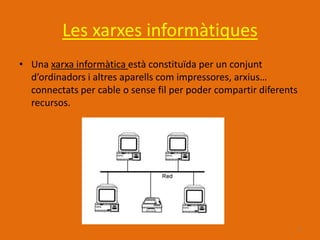

2. Les xarxes informàtiques
• Una xarxa informàtica està constituïda per un conjunt
d’ordinadors i altres aparells com impressores, arxius…
connectats per cable o sense fil per poder compartir diferents
recursos.
2

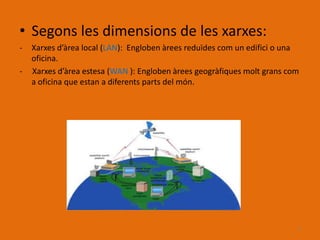

3. • Segons les dimensions de les xarxes:
- Xarxes d’àrea local (LAN): Engloben àrees reduïdes com un edifici o una
oficina.
- Xarxes d’àrea estesa (WAN ): Engloben àrees geogràfiques molt grans com
a oficina que estan a diferents parts del món.
3

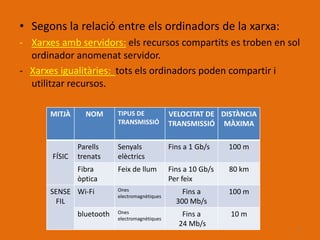

4. • Segons la relació entre els ordinadors de la xarxa:
- Xarxes amb servidors: els recursos compartits es troben en sol
ordinador anomenat servidor.
- Xarxes igualitàries: tots els ordinadors poden compartir i
utilitzar recursos.
MITJÀ NOM TIPUS DE VELOCITAT DE DISTÀNCIA
TRANSMISSIÓ TRANSMISSIÓ MÀXIMA
Parells Senyals Fins a 1 Gb/s 100 m
FÍSIC trenats elèctrics
Fibra Feix de llum Fins a 10 Gb/s 80 km
òptica Per feix
SENSE Wi-Fi Ones Fins a 100 m
electromagnètiques
FIL 300 Mb/s
bluetooth Ones Fins a 10 m
electromagnètiques
24 Mb/s
4

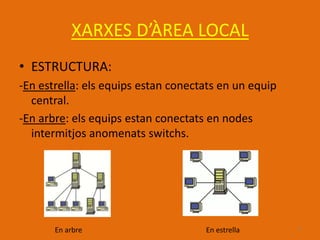

5. XARXES D’ÀREA LOCAL
• ESTRUCTURA:
-En estrella: els equips estan conectats en un equip
central.
-En arbre: els equips estan conectats en nodes
intermitjos anomenats switchs.
En arbre En estrella 5

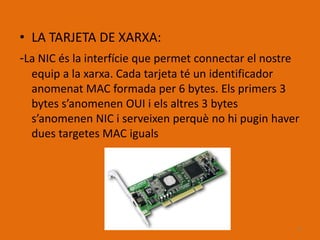

6. • LA TARJETA DE XARXA:
-La NIC és la interfície que permet connectar el nostre
equip a la xarxa. Cada tarjeta té un identificador
anomenat MAC formada per 6 bytes. Els primers 3
bytes s’anomenen OUI i els altres 3 bytes
s’anomenen NIC i serveixen perquè no hi pugin haver
dues targetes MAC iguals
6

7. DISPOSITIUS ELECTRÒNICS
D’INTERCONNEXIÓ
• Són 2 dispositius que centralitzen tot el cablejat d’una xarxa
en estrella o en arbre.
- Concetrador(HUB): quan rep un paquet de dades
per un port el retransmet a la resta. Això provoca que
i pugui haver una saturació de la xarxa.
- Commutador(SWITCH): quan rep un paquet
per un port mira l’adreça MAC on va adreçat i
reenvia el paquet pel port corresponent.
D’aquesta manera no es satura la xarxa.
7

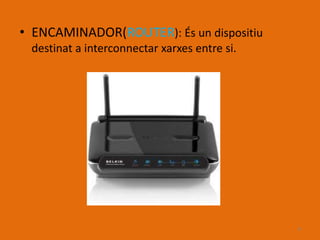

8. • ENCAMINADOR(ROUTER): És un dispositiu
destinat a interconnectar xarxes entre si.
8

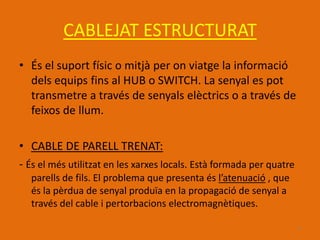

9. CABLEJAT ESTRUCTURAT
• És el suport físic o mitjà per on viatge la informació
dels equips fins al HUB o SWITCH. La senyal es pot
transmetre a través de senyals elèctrics o a través de
feixos de llum.
• CABLE DE PARELL TRENAT:
- És el més utilitzat en les xarxes locals. Està formada per quatre
parells de fils. El problema que presenta és l’atenuació , que
és la pèrdua de senyal produïa en la propagació de senyal a
través del cable i pertorbacions electromagnètiques.
9

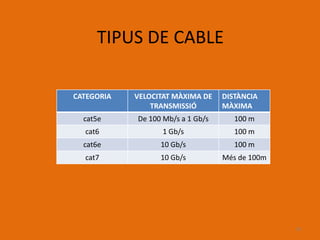

10. TIPUS DE CABLE
CATEGORIA VELOCITAT MÀXIMA DE DISTÀNCIA
TRANSMISSIÓ MÀXIMA
cat5e De 100 Mb/s a 1 Gb/s 100 m
cat6 1 Gb/s 100 m
cat6e 10 Gb/s 100 m
cat7 10 Gb/s Més de 100m
10

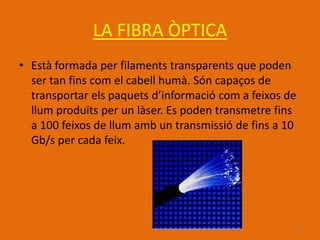

11. LA FIBRA ÒPTICA
• Està formada per filaments transparents que poden
ser tan fins com el cabell humà. Són capaços de
transportar els paquets d’informació com a feixos de
llum produïts per un làser. Es poden transmetre fins
a 100 feixos de llum amb un transmissió de fins a 10
Gb/s per cada feix.
11

12. PROTOCOLS DE XARXA
• Són regles i especificacions tècniques que han
de seguir els dispositius connectats a la xarxa
per poder-se comunicar-se i transferir-se
informació entre si. El més utilitzat és el
protocol TCP/IP.
• Protocol TCP/IP:format per dos protocols, el
TCP i IP.
12

13. PROTOCOL IP
• IP és un protocol de xarxa que s’encarrega de
la transmissió de paquets d’informació. Cada
paquet es comporta com un element
independent de la resta i cadascun d’ells pot
anar per camins diferents.
13

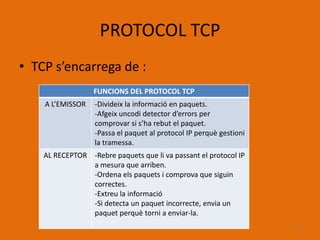

14. PROTOCOL TCP
• TCP s’encarrega de :
FUNCIONS DEL PROTOCOL TCP
A L’EMISSOR -Divideix la informació en paquets.
-Afgeix uncodi detector d’errors per
comprovar si s’ha rebut el paquet.
-Passa el paquet al protocol IP perquè gestioni
la tramessa.
AL RECEPTOR -Rebre paquets que li va passant el protocol IP
a mesura que arriben.
-Ordena els paquets i comprova que siguin
correctes.
-Extreu la informació
-Si detecta un paquet incorrecte, envia un
paquet perquè torni a enviar-la.
14

15. ADREÇA IP
• Cada equip pertany a la xarxa disposa d’un
identificador únic per poder saber a qui va
adreçat el paquet en cada transmissió.
• Hi ha dues adreçes pel mateix protocol IP, la
que fa referència a l’equip local i la que serveix
per enviar els paquets.
15

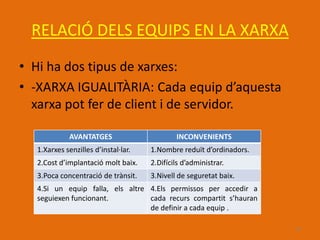

16. RELACIÓ DELS EQUIPS EN LA XARXA
• Hi ha dos tipus de xarxes:
• -XARXA IGUALITÀRIA: Cada equip d’aquesta
xarxa pot fer de client i de servidor.
AVANTATGES INCONVENIENTS
1.Xarxes senzilles d’instal·lar. 1.Nombre reduït d’ordinadors.
2.Cost d’implantació molt baix. 2.Difícils d’administrar.
3.Poca concentració de trànsit. 3.Nivell de seguretat baix.
4.Si un equip falla, els altre 4.Els permissos per accedir a
seguiexen funcionant. cada recurs compartit s’hauran
de definir a cada equip .
16

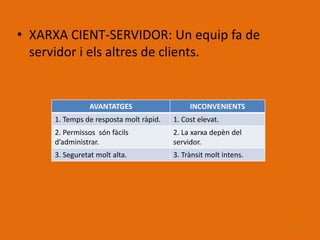

17. • XARXA CIENT-SERVIDOR: Un equip fa de
servidor i els altres de clients.
AVANTATGES INCONVENIENTS
1. Temps de resposta molt ràpid. 1. Cost elevat.
2. Permissos són fàcils 2. La xarxa depèn del
d’administrar. servidor.
3. Seguretat molt alta. 3. Trànsit molt intens.
17

18. DOMINIS
• Cada conjunt d’equips client-servidor
s’anomena domini. El Domini és el conjunt
d’equips que confien en un servidor
determinat. Aquest servidor s’encarrega de
l’administració dels usuaris, privilegis i
recursos dins del seu domini.
18
