Xarxes locals
- 1.

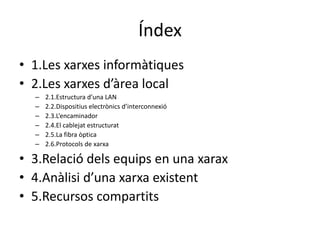

- 2. Índex • 1.Les xarxesinformàtiques • 2.Les xarxes d’àrea local – 2.1.Estructura d’una LAN – 2.2.Dispositius electrònics d’interconnexió – 2.3.L’encaminador – 2.4.El cablejat estructurat – 2.5.La fibra òptica – 2.6.Protocols de xarxa • 3.Relació dels equips en una xarax • 4.Anàlisi d’una xarxa existent • 5.Recursos compartits

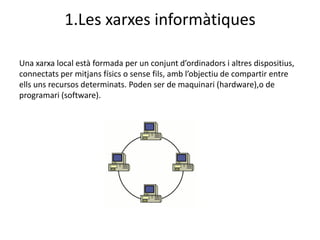

- 3. 1.Les xarxes informàtiques Unaxarxa local està formada per un conjunt d’ordinadors i altres dispositius, connectats per mitjans físics o sense fils, amb l’objectiu de compartir entre ells uns recursos determinats. Poden ser de maquinari (hardware),o de programari (software).

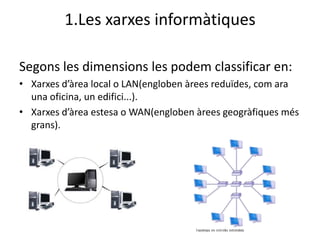

- 4. 1.Les xarxes informàtiques Segonsles dimensions les podem classificar en: • Xarxes d’àrea local o LAN(engloben àrees reduïdes, com ara una oficina, un edifici...). • Xarxes d’àrea estesa o WAN(engloben àrees geogràfiques més grans).

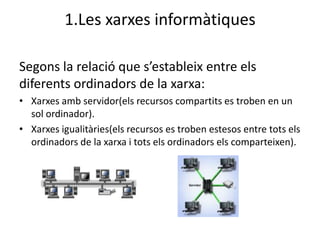

- 5. 1.Les xarxes informàtiques Segonsla relació que s’estableix entre els diferents ordinadors de la xarxa: • Xarxes amb servidor(els recursos compartits es troben en un sol ordinador). • Xarxes igualitàries(els recursos es troben estesos entre tots els ordinadors de la xarxa i tots els ordinadors els comparteixen).

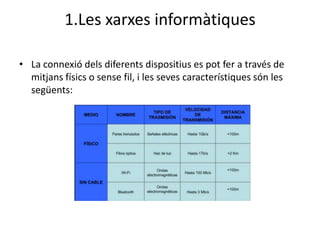

- 6. 1.Les xarxes informàtiques •La connexió dels diferents dispositius es pot fer a través de mitjans físics o sense fil, i les seves característiques són les següents:

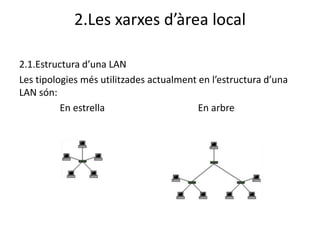

- 7. 2.Les xarxes d’àrealocal 2.1.Estructura d’una LAN Les tipologies més utilitzades actualment en l’estructura d’una LAN són: En estrella En arbre

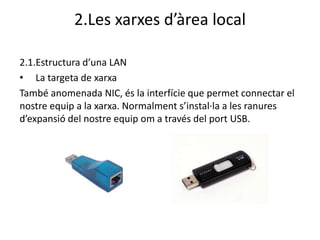

- 8. 2.Les xarxes d’àrealocal 2.1.Estructura d’una LAN • La targeta de xarxa També anomenada NIC, és la interfície que permet connectar el nostre equip a la xarxa. Normalment s’instal·la a les ranures d’expansió del nostre equip om a través del port USB.

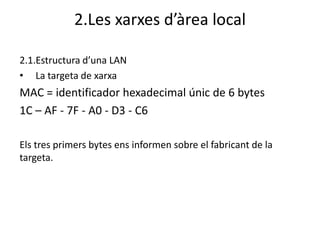

- 9. 2.Les xarxes d’àrealocal 2.1.Estructura d’una LAN • La targeta de xarxa MAC = identificador hexadecimal únic de 6 bytes 1C – AF - 7F - A0 - D3 - C6 Els tres primers bytes ens informen sobre el fabricant de la targeta.

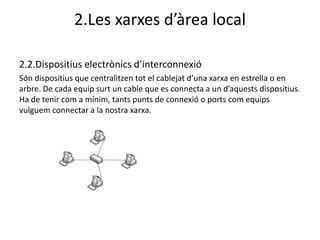

- 10. 2.Les xarxes d’àrealocal 2.2.Dispositius electrònics d’interconnexió Són dispositius que centralitzen tot el cablejat d’una xarxa en estrella o en arbre. De cada equip surt un cable que es connecta a un d’aquests dispositius. Ha de tenir com a mínim, tants punts de connexió o ports com equips vulguem connectar a la nostra xarxa.

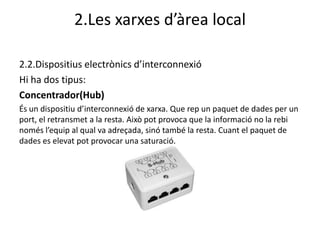

- 11. 2.Les xarxes d’àrealocal 2.2.Dispositius electrònics d’interconnexió Hi ha dos tipus: Concentrador(Hub) És un dispositiu d’interconnexió de xarxa. Que rep un paquet de dades per un port, el retransmet a la resta. Això pot provoca que la informació no la rebi només l’equip al qual va adreçada, sinó també la resta. Cuant el paquet de dades es elevat pot provocar una saturació.

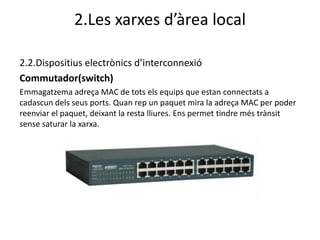

- 12. 2.Les xarxes d’àrealocal 2.2.Dispositius electrònics d’interconnexió Commutador(switch) Emmagatzema adreça MAC de tots els equips que estan connectats a cadascun dels seus ports. Quan rep un paquet mira la adreça MAC per poder reenviar el paquet, deixant la resta lliures. Ens permet tindre més trànsit sense saturar la xarxa.

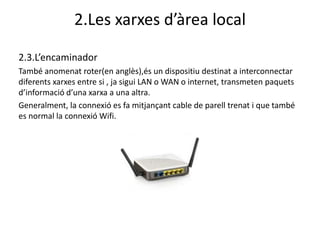

- 13. 2.Les xarxes d’àrealocal 2.3.L’encaminador També anomenat roter(en anglès),és un dispositiu destinat a interconnectar diferents xarxes entre si , ja sigui LAN o WAN o internet, transmeten paquets d’informació d’una xarxa a una altra. Generalment, la connexió es fa mitjançant cable de parell trenat i que també es normal la connexió Wifi.

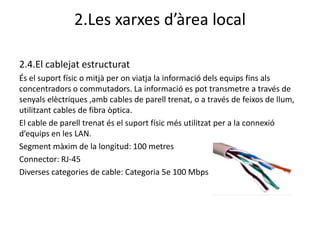

- 14. 2.Les xarxes d’àrealocal 2.4.El cablejat estructurat És el suport físic o mitjà per on viatja la informació dels equips fins als concentradors o commutadors. La informació es pot transmetre a través de senyals elèctriques ,amb cables de parell trenat, o a través de feixos de llum, utilitzant cables de fibra òptica. El cable de parell trenat és el suport físic més utilitzat per a la connexió d’equips en les LAN. Segment màxim de la longitud: 100 metres Connector: RJ-45 Diverses categories de cable: Categoria 5e 100 Mbps

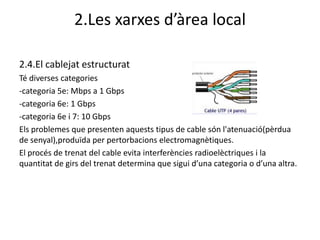

- 15. 2.Les xarxes d’àrealocal 2.4.El cablejat estructurat Té diverses categories -categoria 5e: Mbps a 1 Gbps -categoria 6e: 1 Gbps -categoria 6e i 7: 10 Gbps Els problemes que presenten aquests tipus de cable són l'atenuació(pèrdua de senyal),produïda per pertorbacions electromagnètiques. El procés de trenat del cable evita interferències radioelèctriques i la quantitat de girs del trenat determina que sigui d’una categoria o d’una altra.

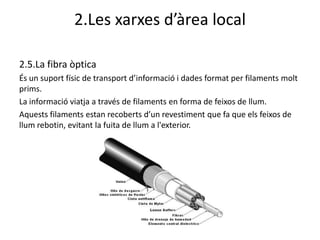

- 16. 2.Les xarxes d’àrealocal 2.5.La fibra òptica És un suport físic de transport d’informació i dades format per filaments molt prims. La informació viatja a través de filaments en forma de feixos de llum. Aquests filaments estan recoberts d’un revestiment que fa que els feixos de llum rebotin, evitant la fuita de llum a l'exterior.

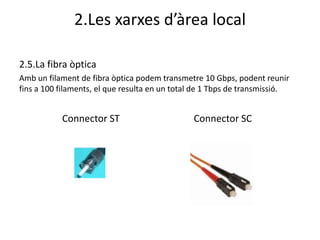

- 17. 2.Les xarxes d’àrealocal 2.5.La fibra òptica Amb un filament de fibra òptica podem transmetre 10 Gbps, podent reunir fins a 100 filaments, el que resulta en un total de 1 Tbps de transmissió. Connector ST Connector SC

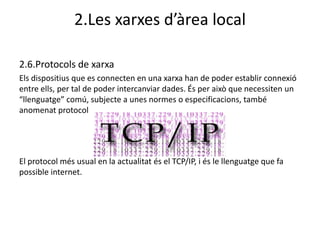

- 18. 2.Les xarxes d’àrealocal 2.6.Protocols de xarxa Els dispositius que es connecten en una xarxa han de poder establir connexió entre ells, per tal de poder intercanviar dades. És per això que necessiten un “llenguatge” comú, subjecte a unes normes o especificacions, també anomenat protocol El protocol més usual en la actualitat és el TCP/IP, i és le llenguatge que fa possible internet.

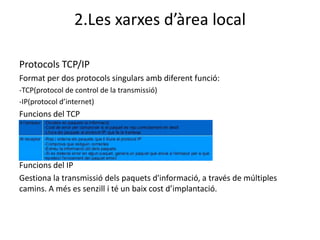

- 19. 2.Les xarxes d’àrealocal Protocols TCP/IP Format per dos protocols singulars amb diferent funció: -TCP(protocol de control de la transmissió) -IP(protocol d’internet) Funcions del TCP Funcions del IP Gestiona la transmissió dels paquets d'informació, a través de múltiples camins. A més es senzill i té un baix cost d’implantació.

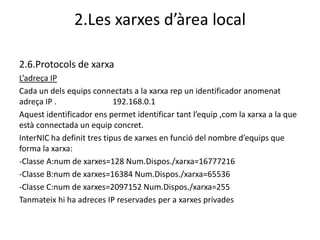

- 20. 2.Les xarxes d’àrealocal 2.6.Protocols de xarxa L’adreça IP Cada un dels equips connectats a la xarxa rep un identificador anomenat adreça IP . 192.168.0.1 Aquest identificador ens permet identificar tant l’equip ,com la xarxa a la que està connectada un equip concret. InterNIC ha definit tres tipus de xarxes en funció del nombre d’equips que forma la xarxa: -Classe A:num de xarxes=128 Num.Dispos./xarxa=16777216 -Classe B:num de xarxes=16384 Num.Dispos./xarxa=65536 -Classe C:num de xarxes=2097152 Num.Dispos./xarxa=255 Tanmateix hi ha adreces IP reservades per a xarxes privades

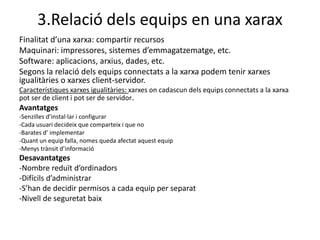

- 21. 3.Relació dels equipsen una xarax Finalitat d’una xarxa: compartir recursos Maquinari: impressores, sistemes d’emmagatzematge, etc. Software: aplicacions, arxius, dades, etc. Segons la relació dels equips connectats a la xarxa podem tenir xarxes igualitàries o xarxes client-servidor. Característiques xarxes igualitàries: xarxes on cadascun dels equips connectats a la xarxa pot ser de client i pot ser de servidor. Avantatges -Senzilles d’instal·lar i configurar -Cada usuari decideix que comparteix i que no -Barates d’ implementar -Quant un equip falla, nomes queda afectat aquest equip -Menys trànsit d’informació Desavantatges -Nombre reduït d’ordinadors -Difícils d’administrar -S’han de decidir permisos a cada equip per separat -Nivell de seguretat baix

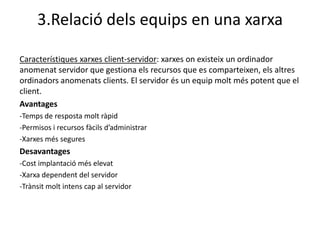

- 22. 3.Relació dels equipsen una xarxa Característiques xarxes client-servidor: xarxes on existeix un ordinador anomenat servidor que gestiona els recursos que es comparteixen, els altres ordinadors anomenats clients. El servidor és un equip molt més potent que el client. Avantages -Temps de resposta molt ràpid -Permisos i recursos fàcils d’administrar -Xarxes més segures Desavantages -Cost implantació més elevat -Xarxa dependent del servidor -Trànsit molt intens cap al servidor

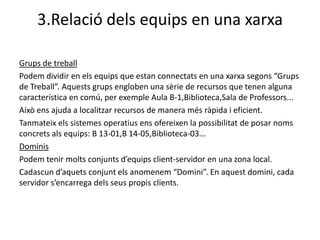

- 23. 3.Relació dels equipsen una xarxa Grups de treball Podem dividir en els equips que estan connectats en una xarxa segons “Grups de Treball”. Aquests grups engloben una sèrie de recursos que tenen alguna característica en comú, per exemple Aula B-1,Biblioteca,Sala de Professors... Això ens ajuda a localitzar recursos de manera més ràpida i eficient. Tanmateix els sistemes operatius ens ofereixen la possibilitat de posar noms concrets als equips: B 13-01,B 14-05,Biblioteca-03... Dominis Podem tenir molts conjunts d’equips client-servidor en una zona local. Cadascun d’aquets conjunt els anomenem “Domini”. En aquest domini, cada servidor s’encarrega dels seus propis clients.

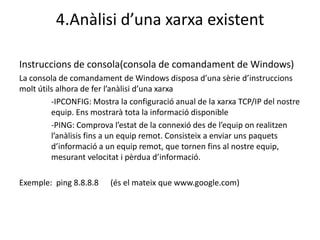

- 24. 4.Anàlisi d’una xarxaexistent Instruccions de consola(consola de comandament de Windows) La consola de comandament de Windows disposa d’una sèrie d’instruccions molt útils alhora de fer l’anàlisi d’una xarxa -IPCONFIG: Mostra la configuració anual de la xarxa TCP/IP del nostre equip. Ens mostrarà tota la informació disponible -PING: Comprova l’estat de la connexió des de l’equip on realitzen l’anàlisis fins a un equip remot. Consisteix a enviar uns paquets d’informació a un equip remot, que tornen fins al nostre equip, mesurant velocitat i pèrdua d’informació. Exemple: ping 8.8.8.8 (és el mateix que www.google.com)

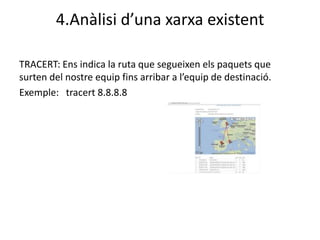

- 25. 4.Anàlisi d’una xarxaexistent TRACERT: Ens indica la ruta que segueixen els paquets que surten del nostre equip fins arribar a l’equip de destinació. Exemple: tracert 8.8.8.8

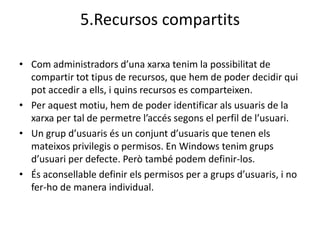

- 26. 5.Recursos compartits • Comadministradors d’una xarxa tenim la possibilitat de compartir tot tipus de recursos, que hem de poder decidir qui pot accedir a ells, i quins recursos es comparteixen. • Per aquest motiu, hem de poder identificar als usuaris de la xarxa per tal de permetre l’accés segons el perfil de l’usuari. • Un grup d’usuaris és un conjunt d’usuaris que tenen els mateixos privilegis o permisos. En Windows tenim grups d’usuari per defecte. Però també podem definir-los. • És aconsellable definir els permisos per a grups d’usuaris, i no fer-ho de manera individual.
