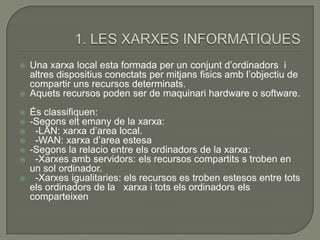

2. Una xarxa local esta formada per un conjunt d’ordinadors i
altres dispositius conectats per mitjans fisics amb l’objectiu de
compartir uns recursos determinats.
Aquets recursos poden ser de maquinari hardware o software.
És classifiquen:
-Segons elt emany de la xarxa:
-LAN: xarxa d’area local.
-WAN: xarxa d’area estesa
-Segons la relacio entre els ordinadors de la xarxa:
-Xarxes amb servidors: els recursos compartits s troben en
un sol ordinador.
-Xarxes igualitaries: els recursos es troben estesos entre tots
els ordinadors de la xarxa i tots els ordinadors els
comparteixen

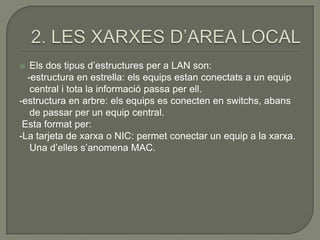

3. Els dos tipus d’estructures per a LAN son:
-estructura en estrella: els equips estan conectats a un equip
central i tota la informació passa per ell.
-estructura en arbre: els equips es conecten en switchs, abans
de passar per un equip central.
Esta format per:
-La tarjeta de xarxa o NIC: permet conectar un equip a la xarxa.
Una d’elles s’anomena MAC.

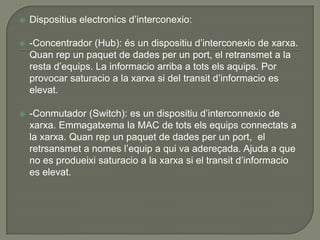

4. Dispositius electronics d’interconexio:
-Concentrador (Hub): és un dispositiu d’interconexio de xarxa.
Quan rep un paquet de dades per un port, el retransmet a la
resta d’equips. La informacio arriba a tots els aquips. Por
provocar saturacio a la xarxa si del transit d’informacio es
elevat.
-Conmutador (Switch): es un dispositiu d’interconnexio de
xarxa. Emmagatxema la MAC de tots els equips connectats a
la xarxa. Quan rep un paquet de dades per un port, el
retrsansmet a nomes l’equip a qui va adereçada. Ajuda a que
no es produeixi saturacio a la xarxa si el transit d’informacio
es elevat.

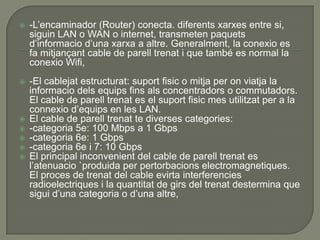

5. -L’encaminador (Router) conecta. diferents xarxes entre si,
siguin LAN o WAN o internet, transmeten paquets
d’informacio d’una xarxa a altre. Generalment, la conexio es
fa mitjançant cable de parell trenat i que també es normal la
conexio Wifi,
-El cablejat estructurat: suport fisic o mitja per on viatja la
informacio dels equips fins als concentradors o commutadors.
El cable de parell trenat es el suport fisic mes utilitzat per a la
connexio d’equips en les LAN.
El cable de parell trenat te diverses categories:
-categoria 5e: 100 Mbps a 1 Gbps
-categoria 6e: 1 Gbps
-categoria 6e i 7: 10 Gbps
El principal inconvenient del cable de parell trenat es
l’atenuacio `produida per pertorbacions electromagnetiques.
El proces de trenat del cable evirta interferencies
radioelectriques i la quantitat de girs del trenat destermina que
sigui d’una categoria o d’una altre,
6. -La fibra optica: es un suport o mitja fisic de transport
d’informacio i dades format per filaments molt prims. La
informacio viatja a traves dels filaments en forma de
feixos de llum. Aquets filaments estan recoberts d’un
revestiment que fa que els feixos de llum rebotin, evitant
la fuita de llum a l’exterior. Amb un filament de fibra
optica podem transmetre 10 gbps, podent reunir en un
cable fins a cent filaments, el que resulta en un total de 1
Tbps de transmicio.
-Protocols de xarxa: els dispositius que es conecten en
xarxa han de poder establir comunicacio entre ells, per
tal de poder intercanviar dades. Es per aixo que
necessiten un llenguatge comu, el protocol. El mes usual
es el TCP/IP es el llenguatge que fa possible Internet.

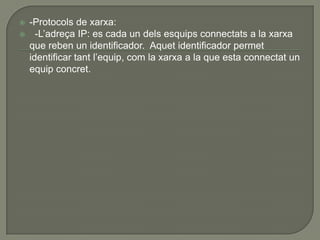

7. -Protocols de xarxa:
-L’adreça IP: es cada un dels esquips connectats a la xarxa
que reben un identificador. Aquet identificador permet
identificar tant l’equip, com la xarxa a la que esta connectat un
equip concret.
8. -Finalitat d’una xarxa: compartir recursos:
-Maquinari: impressores, sistemes d’emmagatzematge.
-Software: aplicacions, arxius
Depen dels equips connectats a la xarxa podem tenir xarxes igualitaries o
xarxes client-servidor.
-Caracteristiques xarxes igualitaries: xarxes on cadascu dels equips
connectats a la xarxa pot fer de client i pot fer de servidor.
Senzills d’instalar i configuarar, barates, menys transit d’informacio. Els
desavantatgse son: nombre reduit d’ordinadors, dificils d’administrar, nivell
de seguretat baix.
-Caracteristiques xarxes client-servidor: xarxes on existeix un ordinador o un
grup d’ordinadors que es diu servidor que gestionen els recursos que es
comparteixen, els altres ordinadors, anomenats clients.Avantatges: temps
de resposta molt rapid, permisos i recursos facils d’administrar, xarxes mes
segures. Desavantatges: cost d’implementacio elevat, xarxa dependent del
servior, transit molt intens cap al servidor.

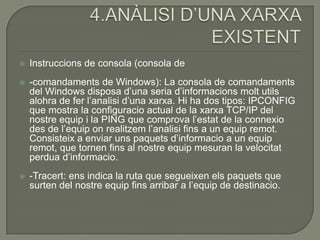

9. Instruccions de consola (consola de
-comandaments de Windows): La consola de comandaments
del Windows disposa d’una seria d’informacions molt utils
alohra de fer l’analisi d’una xarxa. Hi ha dos tipos: IPCONFIG
que mostra la configuracio actual de la xarxa TCP/IP del
nostre equip i la PING que comprova l’estat de la connexio
des de l’equip on realitzem l’analisi fins a un equip remot.
Consisteix a enviar uns paquets d’informacio a un equip
remot, que tornen fins al nostre equip mesuran la velocitat
perdua d’informacio.
-Tracert: ens indica la ruta que segueixen els paquets que
surten del nostre equip fins arribar a l’equip de destinacio.

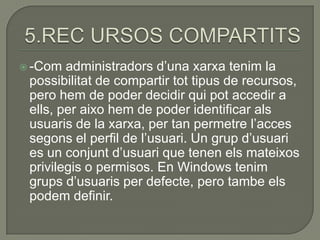

10. -Com administradors d’una xarxa tenim la
possibilitat de compartir tot tipus de recursos,
pero hem de poder decidir qui pot accedir a
ells, per aixo hem de poder identificar als
usuaris de la xarxa, per tan permetre l’acces
segons el perfil de l’usuari. Un grup d’usuari
es un conjunt d’usuari que tenen els mateixos
privilegis o permisos. En Windows tenim
grups d’usuaris per defecte, pero tambe els
podem definir.
