Документ обсуждает явление пляски одиночных проводов и проводов расщепленной фазы, описывая его характеристики, условия возникновения и последствия для линий электропередачи. Пляска может привести к серьезным повреждениям и отключениям, но существуют устройства для контроля и уменьшения ее амплитуды. Предлагаются различные методы и технологии для прогнозирования и уменьшения воздействия пляски на электрические сети.

1. ЗАСЕДАНИЕ 6C: ПЛЯСКА ОДИНОЧНЫХ ПРОВОДОВ И ПРОВОДОВ РАСЩЕПЛЕННОЙ ФАЗЫ СОВРЕМЕННОЕ ПОНИМАНИЕ ЯВЛЕНИЯ ПЛЯСКИ ПРЕДСКАЗАНИЕ ПЕРЕКРЫТИЙ ВО ВРЕМЯ ПЛЯСКИ УСТРОЙСТВА ДЛЯ КОНТРОЛЯ ПЛЯСКИ

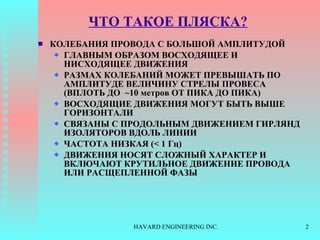

2. ЧТО ТАКОЕ ПЛЯСКА ? КОЛЕБАНИЯ ПРОВОДА С БОЛЬШОЙ АМПЛИТУДОЙ ГЛАВНЫМ ОБРАЗОМ ВОСХОДЯЩЕЕ И НИСХОДЯЩЕЕ ДВИЖЕНИЯ РАЗМАХ КОЛЕБАНИЙ МОЖЕТ ПРЕВЫШАТЬ ПО АМПЛИТУДЕ ВЕЛИЧИНУ СТРЕЛЫ ПРОВЕСА ( ВПЛОТЬ ДО ~10 метров ОТ ПИКА ДО ПИКА ) ВОСХОДЯЩИЕ ДВИЖЕНИЯ МОГУТ БЫТЬ ВЫШЕ ГОРИЗОНТАЛИ СВЯЗАНЫ С ПРОДОЛЬНЫМ ДВИЖЕНИЕМ ГИРЛЯНД ИЗОЛЯТОРОВ ВДОЛЬ ЛИНИИ ЧАСТОТА НИЗКАЯ (< 1 Гц ) ДВИЖЕНИЯ НОСЯТ СЛОЖНЫЙ ХАРАКТЕР И ВКЛЮЧАЮТ КРУТИЛЬНОЕ ДВИЖЕНИЕ ПРОВОДА ИЛИ РАСЩЕПЛЕННОЙ ФАЗЫ

3. РИСУНОК 6C-1 ФОРМЫ ПЛЯСКИ ( ЧИСЛО ПЕТЕЛЬ ) ПЛЯСКА ОБЫЧНО ПОКАЗЫВАЕТСЯ В ОДНОЙ ИЗ СТАБИЛЬНЫХ ФОРМ НО МОЖЕТ ТАКЖЕ ВКЛЮЧАТЬ БЕГУЩИЕ ВОЛНЫ ВДОЛЬ ПРОЛЕТА В ОДНОЙ ИЗ СТАБИЛЬНЫХ ФОРМ ОДНОПЕТЛЕВАЯ ПЛЯСКА ДВУХПЕТЛЕВАЯ ПЛЯСКА ВЕРХНИЙ ПРЕДЕЛ ДВИЖЕНИЯ ПРОВОДА ОСНОВНОЕ ПОЛОЖЕНИЕ ТРЕХПЕТЛЕВАЯ ПЛЯСКА ЧЕТЫРЕХПЕТЛЕВАЯ ПЛЯСКА ВЕРХНИЙ ПРЕДЕЛ ДВИЖЕНИЯ ПРОВОДА ВЕРХНИЙ ПРЕДЕЛ ДВИЖЕНИЯ ПРОВОДА ВЕРХНИЙ ПРЕДЕЛ ДВИЖЕНИЯ ПРОВОДА ОСНОВНОЕ ПОЛОЖЕНИЕ НИЖНИЙ ПРЕДЕЛ ДВИЖЕНИЯ НИЖНИЙ ПРЕДЕЛ ДВИЖЕНИЯ НИЖНИЙ ПРЕДЕЛ ДВИЖЕНИЯ НИЖНИЙ ПРЕДЕЛ ДВИЖЕНИЯ ПРОВОДА СТАЦИОНАРНАЯ ТОЧКА В СЕРЕДИНЕ ПРОЛЕТА СТАЦИОНАРНЫЕ ТОЧКИ НА УЧАСТКАХ 1 /3 И 2/3 ПЕТЕЛЬ СТАЦИОНАРНЫЕ ТОЧКИ НА УЧАСТКАХ 1/4 , 1 /2 И 3/4 ПЕТЕЛЬ ОСНОВНОЕ ПОЛОЖЕНИЕ

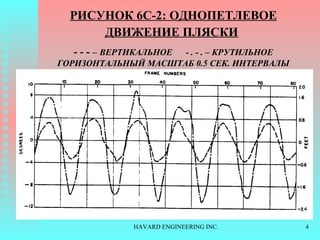

4. РИСУНОК 6C-2: ОДНОПЕТЛЕВОЕ ДВИЖЕНИЕ ПЛЯСКИ - - - – ВЕРТИКАЛЬНОЕ - . - . – КРУТИЛЬНОЕ ГОРИЗОНТАЛЬНЫЙ МАСШТАБ 0.5 СЕК . ИНТЕРВАЛЫ

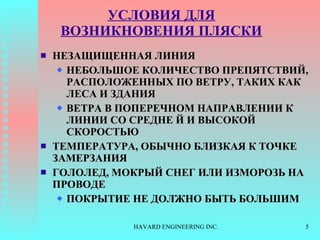

5. УСЛОВИЯ ДЛЯ ВОЗНИКНОВЕНИЯ ПЛЯСКИ НЕЗАЩИЩЕННАЯ ЛИНИЯ НЕБОЛЬШОЕ КОЛИЧЕСТВО ПРЕПЯТСТВИЙ, РАСПОЛОЖЕННЫХ ПО ВЕТРУ, ТАКИХ КАК ЛЕСА И ЗДАНИЯ ВЕТРА В ПОПЕРЕЧНОМ НАПРАВЛЕНИИ К ЛИНИИ СО СРЕДНЕ Й И ВЫСОКОЙ СКОРОСТЬЮ ТЕМПЕРАТУРА, ОБЫЧНО БЛИЗКАЯ К ТОЧКЕ ЗАМЕРЗАНИЯ ГОЛОЛЕД , МОКРЫЙ СНЕГ ИЛИ ИЗМОРОЗЬ НА ПРОВОДЕ ПОКРЫТИЕ НЕ ДОЛЖНО БЫТЬ БОЛЬШИМ

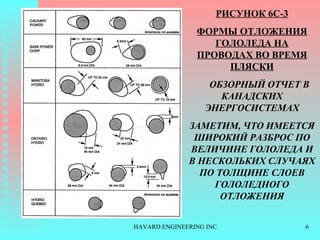

6. РИСУНОК 6C-3 ФОРМЫ ОТЛОЖЕНИЯ ГОЛОЛЕДА НА ПРОВОДАХ ВО ВРЕМЯ ПЛЯСКИ ОБЗОРНЫЙ ОТЧЕТ В КАНАДСКИХ ЭНЕРГОСИСТЕМАХ ЗАМЕТИМ, ЧТО ИМЕЕТСЯ ШИРОКИЙ РАЗБРОС ПО ВЕЛИЧИНЕ ГОЛОЛЕДА И В НЕСКОЛЬКИХ СЛУЧАЯХ ПО ТОЛЩИНЕ СЛОЕВ ГОЛОЛЕДНОГО ОТЛОЖЕНИЯ

7. УСЛОВИЯ ДЛЯ ВОЗНИКНОВЕНИЯ ПЛЯСКИ (ПРОДОЛЖЕНИЕ) ПЛЯСКА МОЖЕТ МОЖЕТ ПРОДОЛЖАТЬСЯ, ЕСЛИ ПОГОДНЫЕ УСЛОВИЯ ОЛСТАЮТСЯ БЕЗ ИЗМЕНЕНИЯ ПЛЯСКА МОЖЕТ ВОЗНИКАТЬ КАК НА ОДИНОЧНЫХ ПРОВОДАХ ТАК И НА РАСЩЕПЛЕННЫХ ФАЗАХ ПЛЯСКА МОЖЕТ ВОЗДЕЙСТВОВАТЬ КАК НА ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ ТАК И НА РАСПРЕДЕЛИТЕЛЬНЫЕ СЕТИ ПЛЯСКА МОЖЕТ БЫТЬ НА ГРОЗОТРОСАХ ПЛЯСКА МОЖЕТ ВОЗНИКАТЬ НА ПРОВОЛОЧНЫХ ОТТЯЖКАХ И НА ПОДДЕРЖИВАЮЩИХ КАНАТАХ МОСТОВ

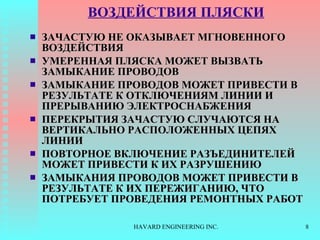

8. ВОЗДЕЙСТВИЯ ПЛЯСКИ ЗАЧАСТУЮ НЕ ОКАЗЫВАЕТ МГНОВЕННОГО ВОЗДЕЙСТВИЯ УМЕРЕННАЯ ПЛЯСКА МОЖЕТ ВЫЗВАТЬ ЗАМЫКАНИЕ ПРОВОДОВ ЗАМЫКАНИЕ ПРОВОДОВ МОЖЕТ ПРИВЕСТИ В РЕЗУЛЬТАТЕ К ОТКЛЮЧЕНИЯМ ЛИНИИ И ПРЕРЫВАНИЮ ЭЛЕКТРОСНАБЖЕНИЯ ПЕРЕКРЫТИЯ ЗАЧАСТУЮ СЛУЧАЮТСЯ НА ВЕРТИКАЛЬНО РАСПОЛОЖЕННЫХ ЦЕПЯХ ЛИНИИ ПОВТОРНОЕ ВКЛЮЧЕНИЕ РАЗЪЕДИНИТЕЛЕЙ МОЖЕТ ПРИВЕСТИ К ИХ РАЗРУШЕНИЮ ЗАМЫКАНИЯ ПРОВОДОВ МОЖЕТ ПРИВЕСТИ В РЕЗУЛЬТАТЕ К ИХ ПЕРЕЖИГАНИЮ, ЧТО ПОТРЕБУЕТ ПРОВЕДЕНИЯ РЕМОНТНЫХ РАБОТ

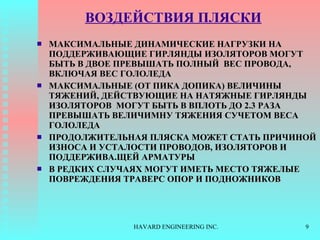

9. ВОЗДЕЙСТВИЯ ПЛЯСКИ МАКСИМАЛЬНЫЕ ДИНАМИЧЕСКИЕ НАГРУЗКИ НА ПОДДЕРЖИВАЮЩИЕ ГИРЛЯНДЫ ИЗОЛЯТОРОВ МОГУТ БЫТЬ В ДВОЕ ПРЕВЫШАТЬ ПОЛНЫЙ ВЕС ПРОВОДА, ВКЛЮЧАЯ ВЕС ГОЛОЛЕДА МАКСИМАЛЬНЫЕ (ОТ ПИКА ДОПИКА) ВЕЛИЧИНЫ ТЯЖЕНИЙ, ДЕЙСТВУЮЩИЕ НА НАТЯЖНЫЕ ГИРЛЯНДЫ ИЗОЛЯТОРОВ МОГУТ БЫТЬ В ВПЛОТЬ ДО 2.3 РАЗА ПРЕВЫШАТЬ ВЕЛИЧИМНУ ТЯЖЕНИЯ СУЧЕТОМ ВЕСА ГОЛОЛЕДА ПРОДОЛЖИТЕЛЬНАЯ ПЛЯСКА МОЖЕТ СТАТЬ ПРИЧИНОЙ ИЗНОСА И УСТАЛОСТИ ПРОВОДОВ , ИЗОЛЯТОРОВ И ПОДДЕРЖИВА.ЩЕЙ АРМАТУРЫ В РЕДКИХ СЛУЧАЯХ МОГУТ ИМЕТЬ МЕСТО ТЯЖЕЛЫЕ ПОВРЕЖДЕНИЯ ТРАВЕРС ОПОР И ПОДНОЖНИКОВ

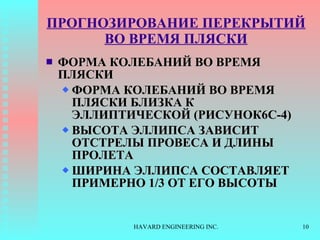

10. ПРОГНОЗИРОВАНИЕ ПЕРЕКРЫТИЙ ВО ВРЕМЯ ПЛЯСКИ ФОРМА КОЛЕБАНИЙ ВО ВРЕМЯ ПЛЯСКИ ФОРМА КОЛЕБАНИЙ ВО ВРЕМЯ ПЛЯСКИ БЛИЗКА К ЭЛЛИПТИЧЕСКОЙ ( РИСУНОК 6C-4) ВЫСОТА ЭЛЛИПСА ЗАВИСИТ ОТСТРЕЛЫ ПРОВЕСА И ДЛИНЫ ПРОЛЕТА ШИРИНА ЭЛЛИПСА СОСТАВЛЯЕТ ПРИМЕРНО 1/3 ОТ ЕГО ВЫСОТЫ

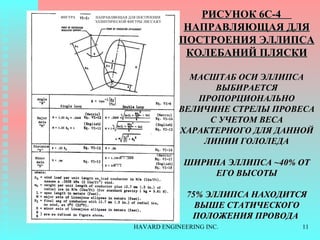

11. РИСУНОК 6C-4 НАПРАВЛЯЮЩАЯ ДЛЯ ПОСТРОЕНИЯ ЭЛЛИПСА КОЛЕБАНИЙ ПЛЯСКИ МАСШТАБ ОСИ ЭЛЛИПСА ВЫБИРАЕТСЯ ПРОПОРЦИОНАЛЬНО ВЕЛИЧИНЕ СТРЕЛЫ ПРОВЕСА С УЧЕТОМ ВЕСА ХАРАКТЕРНОГО ДЛЯ ДАННОЙ ЛИНИИ ГОЛОЛЕДА ШИРИНА ЭЛЛИПСА ~40% ОТ ЕГО ВЫСОТЫ 75% ЭЛЛИПСА НАХОДИТСЯ ВЫШЕ СТАТИЧЕСКОГО ПОЛОЖЕНИЯ ПРОВОДА ФИГУРА НАПРАВЛЯЮЩАЯ ДЛЯ ПОСТРОЕНИЯ ЭЛЛИПТИЧЕСКОЙ ФИГУРЫ ЛИССАЖУ

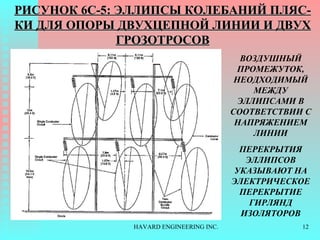

12. РИСУНОК 6C-5: ЭЛЛИПСЫ КОЛЕБАНИЙ ПЛЯС- КИ ДЛЯ ОПОРЫ ДВУХЦЕПНОЙ ЛИНИИ И ДВУХ ГРОЗОТРОСОВ ВОЗДУШНЫЙ ПРОМЕЖУТОК, НЕОДХОДИМЫЙ МЕЖДУ ЭЛЛИПСАМИ В СООТВЕТСТВИИ С НАПРЯЖЕНИЕМ ЛИНИИ ПЕРЕКРЫТИЯ ЭЛЛИПСОВ УКАЗЫВАЮТ НА ЭЛЕКТРИЧЕСКОЕ ПЕРЕКРЫТИЕ ГИРЛЯНД ИЗОЛЯТОРОВ

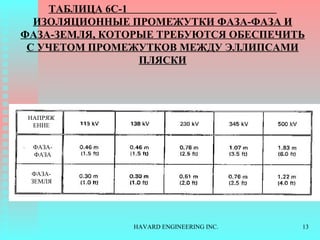

13. ТАБЛИЦА 6C-1 ИЗОЛЯЦИОННЫЕ ПРОМЕЖУТКИ ФАЗА-ФАЗА И ФАЗА-ЗЕМЛЯ, КОТОРЫЕ ТРЕБУЮТСЯ ОБЕСПЕЧИТЬ С УЧЕТОМ ПРОМЕЖУТКОВ МЕЖДУ ЭЛЛИПСАМИ ПЛЯСКИ НАПРЯЖЕНИЕ ФАЗА-ФАЗА ФАЗА-ЗЕМЛЯ

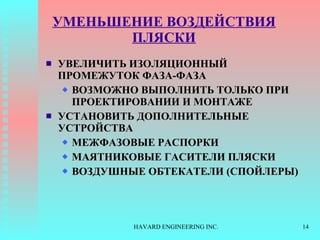

14. УМЕНЬШЕНИЕ ВОЗДЕЙСТВИЯ ПЛЯСКИ УВЕЛИЧИТЬ ИЗОЛЯЦИОННЫЙ ПРОМЕЖУТОК ФАЗА-ФАЗА ВОЗМОЖНО ВЫПОЛНИТЬ ТОЛЬКО ПРИ ПРОЕКТИРОВАНИИ И МОНТАЖЕ УСТАНОВИТЬ ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА МЕЖФАЗОВЫЕ РАСПОРКИ МАЯТНИКОВЫЕ ГАСИТЕЛИ ПЛЯСКИ ВОЗДУШНЫЕ ОБТЕКАТЕЛИ (СПОЙЛЕРЫ)

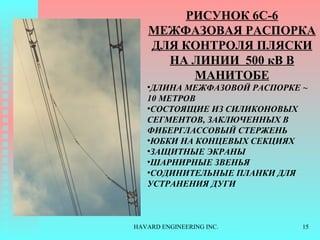

15. РИСУНОК 6C-6 МЕЖФАЗОВАЯ РАСПОРКА ДЛЯ КОНТРОЛЯ ПЛЯСКИ НА ЛИНИИ 500 кВ В МАНИТОБЕ ДЛИНА МЕЖФАЗОВОЙ РАСПОРКЕ ~ 10 МЕТРОВ СОСТОЯЩИЕ ИЗ СИЛИКОНОВЫХ СЕГМЕНТОВ, ЗАКЛЮЧЕННЫХ В ФИБЕРГЛАССОВЫЙ СТЕРЖЕНЬ ЮБКИ НА КОНЦЕВЫХ СЕКЦИЯХ ЗАЩИТНЫЕ ЭКРАНЫ ШАРНИРНЫЕ ЗВЕНЬЯ СОДИНИТЕЛЬНЫЕ ПЛАНКИ ДЛЯ УСТРАНЕНИЯ ДУГИ

16. РИСУНОК 6C-7 МАЯТНИКОВЫЙ ГАСИТЕЛЬ ПЛЯСКИ ДЛЯ ОДИНОЧНОГО ПРОВОДА УСТАНВЛИВАЮТСЯ В НЕСКОЛЬКИХ МЕСТАХ ПО ПРОЛЕТУ ИЗМЕНЯЕТ СОБСТВЕННУЮ ЧАСТОТУ КРУТИЛЬНЫХ КОЛЕБАНИЙ ПРОВОДА УСТРАНЯЕТСЯ РЕЗОНАНС МЕЖДУ КРУТИЛЬНЫМ И ВЕРТИКАЛЬНЫМ КОЛЕБАНИЯМИ РЕЗУЛЬТАТЫ ПОЛЕВЫХ ИСПЫТАНИЙ ПОКАЗЫВАЮТ, ЧТО ПЛЯСКА УМЕНЬШАЕТСЯ

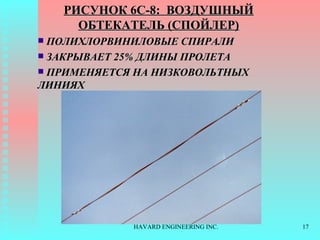

17. РИСУНОК 6C-8: ВОЗДУШНЫЙ ОБТЕКАТЕЛЬ (СПОЙЛЕР) ПОЛИХЛОРВИНИЛОВЫЕ СПИРАЛИ ЗАКРЫВАЕТ 25% ДЛИНЫ ПРОЛЕТА ПРИМЕНЯЕТСЯ НА НИЗКОВОЛЬТНЫХ ЛИНИЯХ

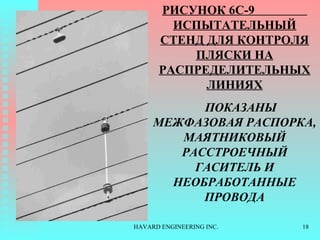

18. РИСУНОК 6C-9 ИСПЫТАТЕЛЬНЫЙ СТЕНД ДЛЯ КОНТРОЛЯ ПЛЯСКИ НА РАСПРЕДЕЛИТЕЛЬНЫХ ЛИНИЯХ ПОКАЗАНЫ МЕЖФАЗОВАЯ РАСПОРКА, МАЯТНИКОВЫЙ РАССТРОЕЧНЫЙ ГАСИТЕЛЬ И НЕОБРАБОТАННЫЕ ПРОВОДА

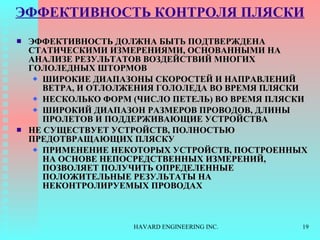

19. ЭФФЕКТИВНОСТЬ КОНТРОЛЯ ПЛЯСКИ ЭФФЕКТИВНОСТЬ ДОЛЖНА БЫТЬ ПОДТВЕРЖДЕНА СТАТИЧЕСКИМИ ИЗМЕРЕНИЯМИ, ОСНОВАННЫМИ НА АНАЛИЗЕ РЕЗУЛЬТАТОВ ВОЗДЕЙСТВИЙ МНОГИХ ГОЛОЛЕДНЫХ ШТОРМОВ ШИРОКИЕ ДИАПАЗОНЫ СКОРОСТЕЙ И НАПРАВЛЕНИЙ ВЕТРА , И ОТЛОЛЖЕНИЯ ГОЛОЛЕДА ВО ВРЕМЯ ПЛЯСКИ НЕСКОЛЬКО ФОРМ ( ЧИСЛО ПЕТЕЛЬ ) ВО ВРЕМЯ ПЛЯСКИ ШИРОКИЙ ДИАПАЗОН РАЗМЕРОВ ПРОВОДОВ, ДЛИНЫ ПРОЛЕТОВ И ПОДДЕРЖИВАЮЩИЕ УСТРОЙСТВА НЕ СУЩЕСТВУЕТ УСТРОЙСТВ, ПОЛНОСТЬЮ ПРЕДОТВРАЩАЮЩИХ ПЛЯСКУ ПРИМЕНЕНИЕ НЕКОТОРЫХ УСТРОЙСТВ, ПОСТРОЕННЫХ НА ОСНОВЕ НЕПОСРЕДСТВЕННЫХ ИЗМЕРЕНИЙ, ПОЗВОЛЯЕТ ПОЛУЧИТЬ ОПРЕДЕЛЕННЫЕ ПОЛОЖИТЕЛЬНЫЕ РЕЗУЛЬТАТЫ НА НЕКОНТРОЛИРУЕМЫХ ПРОВОДАХ

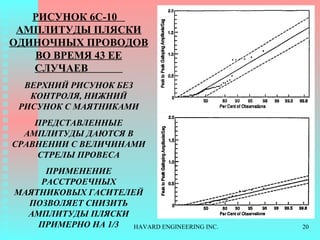

20. РИСУНОК 6C-10 АМПЛИТУДЫ ПЛЯСКИ ОДИНОЧНЫХ ПРОВОДОВ ВО ВРЕМЯ 43 ЕЕ СЛУЧАЕВ ВЕРХНИЙ РИСУНОК БЕЗ КОНТРОЛЯ , НИЖНИЙ РИСУНОК С МАЯТНИКАМИ ПРЕДСТАВЛЕННЫЕ АМПЛИТУДЫ ДАЮТСЯ В СРАВНЕНИИ С ВЕЛИЧИНАМИ СТРЕЛЫ ПРОВЕСА ПРИМЕНЕНИЕ РАССТРОЕЧНЫХ МАЯТНИКОВЫХ ГАСИТЕЛЕЙ ПОЗВОЛЯЕТ СНИЗИТЬ АМПЛИТУДЫ ПЛЯСКИ ПРИМЕРНО НА 1/3

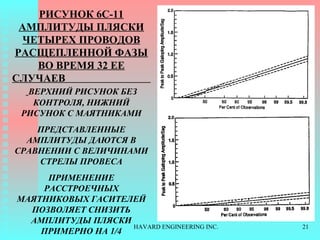

21. РИСУНОК 6C-11 АМПЛИТУДЫ ПЛЯСКИ ЧЕТЫРЕХ ПРОВОДОВ РАСЩЕПЛЕННОЙ ФАЗЫ ВО ВРЕМЯ 32 ЕЕ СЛУЧАЕВ ВЕРХНИЙ РИСУНОК БЕЗ КОНТРОЛЯ , НИЖНИЙ РИСУНОК С МАЯТНИКАМИ ПРЕДСТАВЛЕННЫЕ АМПЛИТУДЫ ДАЮТСЯ В СРАВНЕНИИ С ВЕЛИЧИНАМИ СТРЕЛЫ ПРОВЕСА ПРИМЕНЕНИЕ РАССТРОЕЧНЫХ МАЯТНИКОВЫХ ГАСИТЕЛЕЙ ПОЗВОЛЯЕТ СНИЗИТЬ АМПЛИТУДЫ ПЛЯСКИ ПРИМЕРНО НА 1/ 4

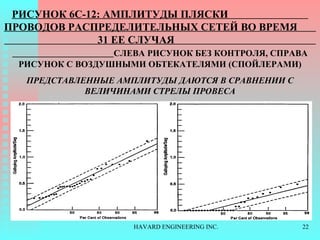

22. РИСУНОК 6C-12: АМПЛИТУДЫ ПЛЯСКИ ПРОВОДОВ РАСПРЕДЕЛИТЕЛЬНЫХ СЕТЕЙ ВО ВРЕМЯ 31 ЕЕ СЛУЧАЯ СЛЕВА РИСУНОК БЕЗ КОНТРОЛЯ , СПРАВА РИСУНОК С ВОЗДУШНЫМИ ОБТЕКАТЕЛЯМИ (СПОЙЛЕРАМИ) ПРЕДСТАВЛЕННЫЕ АМПЛИТУДЫ ДАЮТСЯ В СРАВНЕНИИ С ВЕЛИЧИНАМИ СТРЕЛЫ ПРОВЕСА ПРИМЕНЕНИЕ РАССТРОЕЧНЫХ МАЯТНИКОВЫХ ГАСИТЕЛЕЙ ПОЗВОЛЯЕТ СНИЗИТЬ АМПЛИТУДЫ ПЛЯСКИ ПРИМЕРНО НА 1/ 4

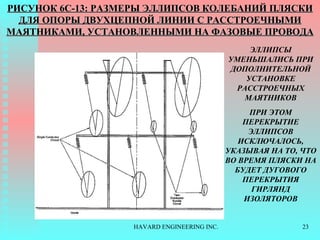

23. РИСУНОК 6C-13: РАЗМЕРЫ ЭЛЛИПСОВ КОЛЕБАНИЙ ПЛЯСКИ ДЛЯ ОПОРЫ ДВУХЦЕПНОЙ ЛИНИИ С РАССТРОЕЧНЫМИ МАЯТНИКАМИ, УСТАНОВЛЕННЫМИ НА ФАЗОВЫЕ ПРОВОДА ЭЛЛИПСЫ УМЕНЬШАЛИСЬ ПРИ ДОПОЛНИТЕЛЬНОЙ УСТАНОВКЕ РАССТРОЕЧНЫХ МАЯТНИКОВ ПРИ ЭТОМ ПЕРЕКРЫТИЕ ЭЛЛИПСОВ ИСКЛЮЧАЛОСЬ, УКАЗЫВАЯ НА ТО, ЧТО ВО ВРЕМЯ ПЛЯСКИ НА БУДЕТ ДУГОВОГО ПЕРЕКРЫТИЯ ГИРЛЯНД ИЗОЛЯТОРОВ

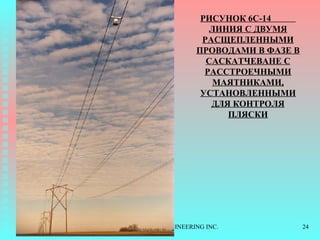

24. РИСУНОК 6C-14 ЛИНИЯ С ДВУМЯ РАСЩЕПЛЕННЫМИ ПРОВОДАМИ В ФАЗЕ В САСКАТЧЕВАНЕ С РАССТРОЕЧНЫМИ МАЯТНИКАМИ, УСТАНОВЛЕННЫМИ ДЛЯ КОНТРОЛЯ ПЛЯСКИ

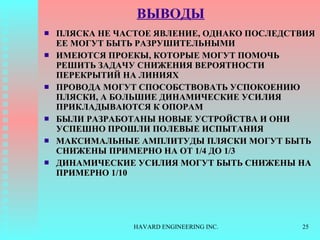

25. ВЫВОДЫ ПЛЯСКА НЕ ЧАСТОЕ ЯВЛЕНИЕ, ОДНАКО ПОСЛЕДСТВИЯ ЕЕ МОГУТ БЫТЬ РАЗРУШИТЕЛЬНЫМИ ИМЕЮТСЯ ПРОЕКЫ, КОТОРЫЕ МОГУТ ПОМОЧЬ РЕШИТЬ ЗАДАЧУ СНИЖЕНИЯ ВЕРОЯТНОСТИ ПЕРЕКРЫТИЙ НА ЛИНИЯХ ПРОВОДА МОГУТ СПОСОБСТВОВАТЬ УСПОКОЕНИЮ ПЛЯСКИ, А БОЛЬШИЕ ДИНАМИЧЕСКИЕ УСИЛИЯ ПРИКЛАДЫВАЮТСЯ К ОПОРАМ БЫЛИ РАЗРАБОТАНЫ НОВЫЕ УСТРОЙСТВА И ОНИ УСПЕШНО ПРОШЛИ ПОЛЕВЫЕ ИСПЫТАНИЯ МАКСИМАЛЬНЫЕ АМПЛИТУДЫ ПЛЯСКИ МОГУТ БЫТЬ СНИЖЕНЫ ПРИМЕРНО НА ОТ 1/4 ДО 1/3 ДИНАМИЧЕСКИЕ УСИЛИЯ МОГУТ БЫТЬ СНИЖЕНЫ НА ПРИМЕРНО 1/10
