防災を考慮した水中調査の一考察 2020年12月25日 さくらインターネット株式会社 さくらインターネット研究所 上級研究員　松本直人

1. 防災を考慮した水中調査の一考察
～災害コミュニケーションシンポジウム2020～
2020年12月25日 さくらインターネット株式会社 さくらインターネット研究所 上級研究員 松本直人
(C) Copyright 1996-2020 SAKURA Internet Inc

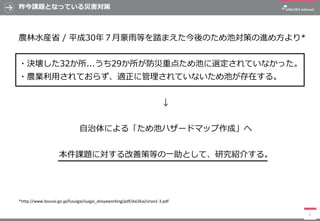

2. 昨今課題となっている災害対策
農林水産省 / 平成30年７月豪雨等を踏まえた今後のため池対策の進め方より*
・決壊した32か所...うち29か所が防災重点ため池に選定されていなかった。
・農業利用されておらず、適正に管理されていないため池が存在する。
↓
自治体による「ため池ハザードマップ作成」へ
本件課題に対する改善策等の一助として、研究紹介する。
2
*http://www.bousai.go.jp/fusuigai/suigai_dosyaworking/pdf/dai2kai/siryo1-3.pdf

3. 市販品魚群探知機を用いた水中調査と、その見える化 (実証実験結果)
3
東京都大田区 洗足池公園における水中調査結果
さくらインターネット研究所調べ (2020年11月現在)
300m (計測時間: 水上ボードより30分程度)
護岸/陸地
湖底の構造
実証実験結果から「護岸・湖底構造」の十分な見える化が行えることが分かった。
Garmin GPSMAP8410xsv + GT54UHD-TM CHIRP transducer (455kHz)

4. 市販品魚群探知機を用いた水中調査と、その見える化 (実証実験結果)
4
東京都大田区 洗足池公園における水中調査結果
さくらインターネット研究所調べ (2020年11月現在)Garmin GPSMAP8410xsv + GT54UHD-TM CHIRP transducer (455kHz)

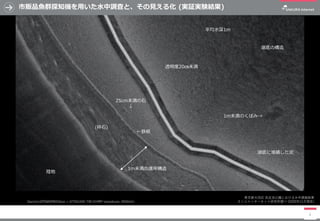

護岸
25cm未満の石
↓
1m未満の護岸構造
1m未満のくぼみ→
陸地
湖底の構造
←鉄板
(砕石)
平均水深1m
透明度20㎝未満
湖底に堆積した泥

5. 研究成果の発表動向
5

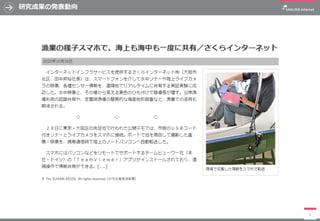

© The SUISAN-KEIZAI. All rights reserved. (日刊水産経済新聞)

6. 実証実験環境とその実現方式 (参考)
6
ソナー向け振動子
(Transducer)
ソナー向け振動子
(Transducer)
Garmin
Hummingbird
Lowrance
ソナー向け振動子
(Transducer)
MicroSD
MicroSD
MicroSD
sonar recordings (*.dat )
sonar recordings (*.sl2, *.sl3 and *.slg)
sonar recordings (*.rsd)

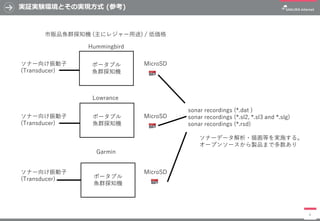

ソナーデータ解析・描画等を実施する。
オープンソースから製品まで多数あり
市販品魚群探知機 (主にレジャー用途) / 低価格
ポータブル
魚群探知機
ポータブル
魚群探知機
ポータブル
魚群探知機

7. 実証実験環境とその実現方式 (参考)
7
さくらインターネット研究所調べ (2020年11月現在)
東京都大田区 洗足池公園

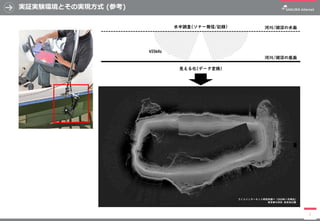

河川/湖沼の底面
水中調査(ソナー発信/記録) 河川/湖沼の水面
455kHz
見える化(データ変換)

8. より高精細かつ実効的に見える化するには？
8
東京都大田区 洗足池公園における水中調査結果
さくらインターネット研究所調べ (2020年11月現在)

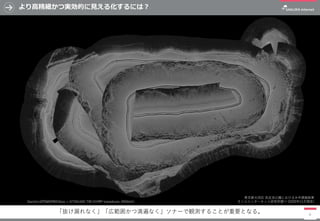

「抜け漏れなく」「広範囲かつ満遍なく」ソナーで観測することが重要となる。
Garmin GPSMAP8410xsv + GT54UHD-TM CHIRP transducer (455kHz)

9. より高精細かつ実効的に見える化するには？
9
東京都大田区 洗足池公園における水中調査結果
さくらインターネット研究所調べ (2020年11月現在)

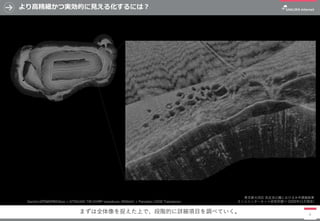

まずは全体像を捉えた上で、段階的に詳細項目を調べていく。
Garmin GPSMAP8410xsv + GT54UHD-TM CHIRP transducer (455kHz) + Panoptix LVS32 Transducer

10. より高精細かつ実効的に見える化するには？
10
東京都大田区 洗足池公園における水中調査結果
さくらインターネット研究所調べ (2020年11月現在)

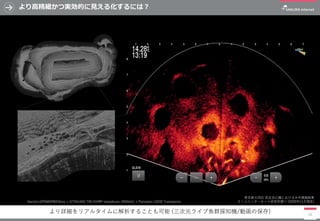

より詳細をリアルタイムに解析することも可能 (三次元ライブ魚群探知機/動画の保存)
Garmin GPSMAP8410xsv + GT54UHD-TM CHIRP transducer (455kHz) + Panoptix LVS32 Transducer

11. より高精細かつ実効的に見える化するには？
11
東京都大田区 洗足池公園における水中調査結果
さくらインターネット研究所調べ (2020年11月現在)

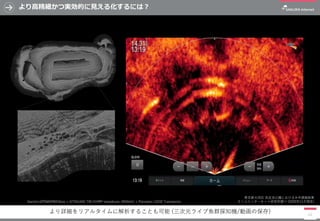

より詳細をリアルタイムに解析することも可能 (三次元ライブ魚群探知機/動画の保存)
Garmin GPSMAP8410xsv + GT54UHD-TM CHIRP transducer (455kHz) + Panoptix LVS32 Transducer

12. 実証実験をふまえて良く問い合わせを受ける質問と回答
Q: 沿岸漁業に向けたデータ収集と公開は考えられていますか？
A: 漁場保護の観点から秘匿とされる傾向があります。(取り扱い注意)
Q: 土木工事などの測量データとして使えますか？
A: 水深等のデータ補正などが必要 (厳密は測量には不向き)
Q: 観測データの誤差はどれぐらいありますか？
A: ソナーが斜めに発信/受信を行っているため歪みがあります。
12
河川/湖沼の底面
水中調査(ソナー発信/記録)
455kHz

13. まとめと今後の課題

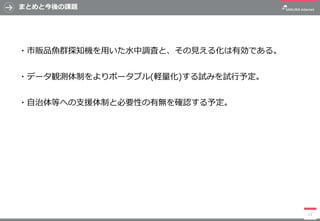

・市販品魚群探知機を用いた水中調査と、その見える化は有効である。
・データ観測体制をよりポータブル(軽量化)する試みを試行予定。
・自治体等への支援体制と必要性の有無を確認する予定。
13

14. 実証実験をふまえて良く問い合わせを受ける事項
14
ご清聴誠にありがとうございました。
