Wesel adalah konstruksi rel kereta api yang memungkinkan perpindahan dari satu jalur ke jalur lain. Cara kerjanya melibatkan penggeseran rel yang mengarahkan kereta api, dengan jenis wesel berbeda untuk kecepatan dan kondisi tertentu. Komponen utama wesel meliputi lidah, jarum, dan rel paksa, dengan perancangan dipengaruhi oleh faktor seperti kecepatan kereta api dan sudut simpang.

1. WESEL JALAN REL
By :
Leo Sentosa

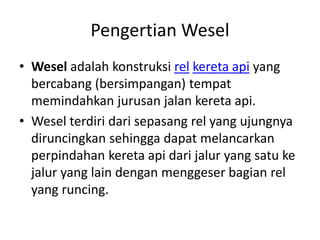

2. Pengertian Wesel
• Wesel adalah konstruksi rel kereta api yang
bercabang (bersimpangan) tempat
memindahkan jurusan jalan kereta api.
• Wesel terdiri dari sepasang rel yang ujungnya
diruncingkan sehingga dapat melancarkan
perpindahan kereta api dari jalur yang satu ke
jalur yang lain dengan menggeser bagian rel
yang runcing.

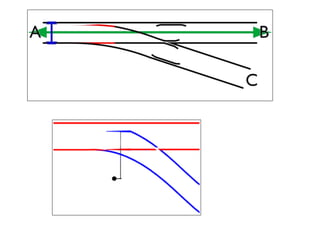

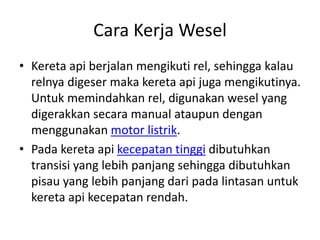

5. Cara Kerja Wesel

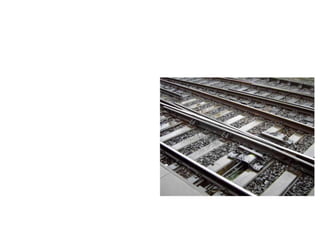

• Kereta api berjalan mengikuti rel, sehingga kalau
relnya digeser maka kereta api juga mengikutinya.
Untuk memindahkan rel, digunakan wesel yang
digerakkan secara manual ataupun dengan
menggunakan motor listrik.
• Pada kereta api kecepatan tinggi dibutuhkan
transisi yang lebih panjang sehingga dibutuhkan
pisau yang lebih panjang dari pada lintasan untuk
kereta api kecepatan rendah.

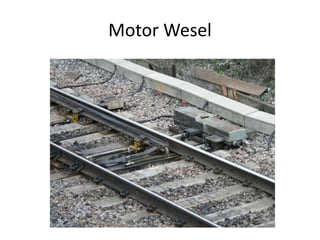

8. Motor Wesel

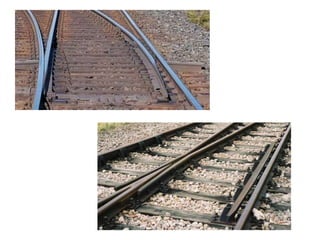

9. Jenis Wesel
• Wesel Biasa
• Wesel dalam Lengkung
• Wesel Tiga Jalan
• Wesel Inggris

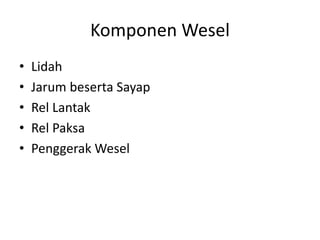

10. Komponen Wesel
• Lidah
• Jarum beserta Sayap
• Rel Lantak
• Rel Paksa
• Penggerak Wesel

11. Komponen Wesel
Rel Lantak
Rel paksa
Rel Paksa
Jarum
Sayap
Lidah
Lidah
Pusat Wesel

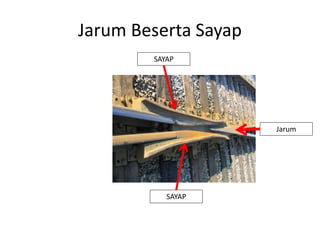

12. Jarum Beserta Sayap
SAYAP
Jarum
SAYAP

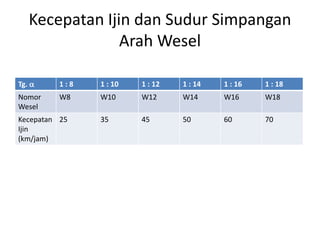

13. Kecepatan Ijin dan Sudur Simpangan
Arah Wesel
Tg.  1 : 8 1 : 10 1 : 12 1 : 14 1 : 16 1 : 18
Nomor
W8 W10 W12 W14 W16 W18
Wesel
Kecepatan
Ijin
(km/jam)
25 35 45 50 60 70

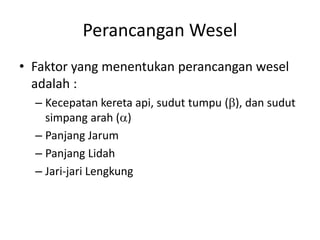

14. Perancangan Wesel
• Faktor yang menentukan perancangan wesel
adalah :
– Kecepatan kereta api, sudut tumpu (), dan sudut
simpang arah ()
– Panjang Jarum
– Panjang Lidah
– Jari-jari Lengkung

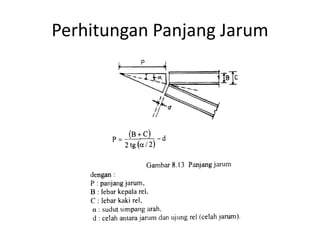

15. Perhitungan Panjang Jarum

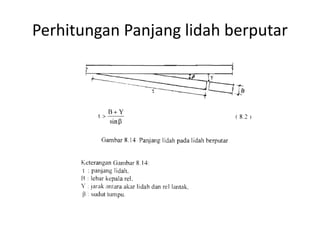

16. Perhitungan Panjang lidah berputar

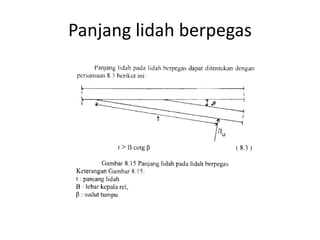

17. Panjang lidah berpegas

18. Jari-jari lengkung luar
