VIOPS09: 本当に必要なのはSoftware- Defined Networking？～今、改めて考えるデータセンタ・ネットワークの役割～

本当に必要なのはSoftware-
Defined Networking？
～今、改めて考えるデータセンタ・ネットワークの役割～
ブロケードコミュニケーションズシステムズ
1© 2014 Brocade Communications Systems, Inc. VIOPS09
VIOPS09

ブロケードコミュニケーションズシステムズ
© 2014 Brocade Communications Systems, Inc. VIOPS09 2
Brocade, No2
in Data Center Networking.
www.brocadejapan.com/DCNW_No2

小宮崇博
• ブロケードのシステムエンジニアリングマネージャ
• OEM 向け NPI
• SDN の技術開発
• twitter : @kommy_brcd
• blog : http://kommy.exblog.jp
• お題「OpenStack/AWS だけでは足りないもの」に対する立場
• 今日のIaaSには、ビジネス貢献するための基盤が足りない
• バックオフィス（Accounting GW/CRM）のベストプラクティスの提供が欲しい
• ビジネス・サービスのフロントエンドサービス(SFA)も欲しい
• 本質的なビジネスシステムのラピッドディベロップメントするための仕組み（BRMSな
ど)が必須
• 個人的見解であり、ブロケードは上記にソリューションを提供しません

DataCenterSAN
Fibre Channel
Brocade 6520 Switch Brocade 6510 Switch
DataCenterLAN
Ethernet/IP
Brocade VDX
6740/6740T/6740T-1G/6730
Brocade DCX 8510
Backbones
Brocade ICX Series
Brocade 6505 Switch
Brocade VDX 8770Brocade MLXe Series
Traditional
Ethernet (L2/3)
Ethernet Fabric
(L2/3)
Brocade Blade
Server Switches

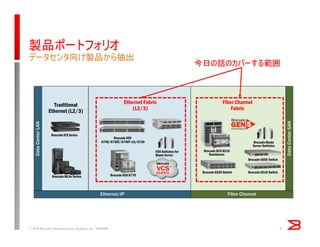

製品ポートフォリオ
データセンタ向け製品から抽出
VDX Switches for
Blade Server
Fiber Channel
Fabric
今日の話のカバーする範囲

データセンタを取り巻くトレンド及び
ITインフラ/サービスにおける課題とその解決

今日のデータセンタにおける処理の内容
• ヒストリカルな事象の発見
• ストレージ上の情報の解析
• バッチ指向。プルモデル
• Query駆動: 静的データに対するクエリの発行
リアルタイムにBIGDATAを扱う
• 現在(もしくは直近)の事象の発見
• 流れているデータを(ストアされる前に)解析
• 低遅延、リアルタイム指向
• データ駆動 : 流れるデータに対するフィルタ
分散コンピューティング分散コンピューティング分散コンピューティング分散コンピューティングストリームコンピューティングストリームコンピューティングストリームコンピューティングストリームコンピューティング
RealRealRealReal----timetimetimetime
AnalyticsAnalyticsAnalyticsAnalytics
ビジネスの差別化のために

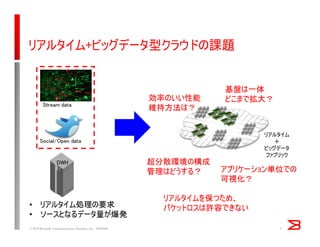

リアルタイム+ビッグデータ型クラウドの課題
基盤は一体
どこまで拡大？
超分散環境の構成
管理はどうする？
リアルタイム
＋
ビッグデータ
ファブリック
DWH
Stream data
Social/Open data
• リアルタイム処理の要求
• ソースとなるデータ量が爆発
アプリケーション単位での
可視化？
効率のいい性能
維持方法は？
リアルタイムを保つため、
パケットロスは許容できない

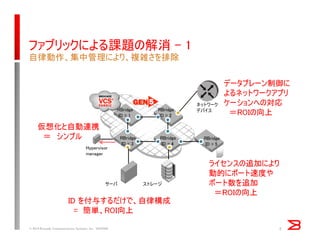

ファブリックによる課題の解消 - 1
自律動作、集中管理により、複雑さを排除
ネットワーク
デバイス
サーバストレージ
ID を付与するだけで、自律構成
= 簡単、ROI向上
RBridge
ID = 1
RBridge
ID = 3
RBridge
ID = 2
RBridge
ID = 4
RBridge
ID = 5
Hypervisor
manager
仮想化と自動連携
＝シンプル
ライセンスの追加により
動的にポート速度や
ポート数を追加
＝ROIの向上
データプレーン制御に
よるネットワークアプリ
ケーションへの対応
＝ROIの向上

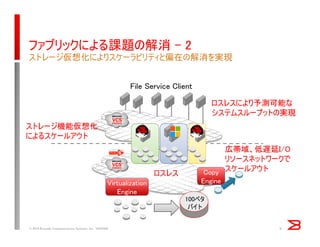

ファブリックによる課題の解消 - 2
ストレージ仮想化によりスケーラビリティと偏在の解消を実現
File Service Client
広帯域、低遅延I/O
リソースネットワークで
スケールアウト
Virtualization
Engine
100ペタ
バイト
ストレージ機能仮想化
によるスケールアウト
Copy
Engine
ロスレス
ロスレスにより予測可能な
システムスループットの実現

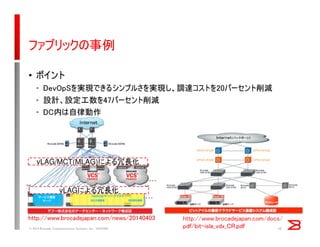

ファブリックの事例
http://www.brocadejapan.com/docs/
pdf/bit-isle_vdx_CR.pdf
http://www.brocadejapan.com/news/20140403
• ポイント
• DevOpSを実現できるシンプルさを実現し、調達コストを20パーセント削減
• 設計、設定工数を47パーセント削減
• DC内は自律動作
vLAGによる冗長化
vLAG/MCT(MLAG)による冗長化

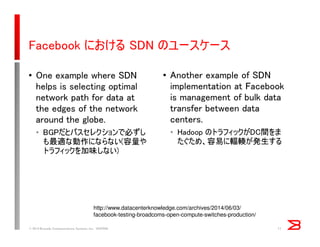

Facebook における SDN のユースケース
• One example where SDN
helps is selecting optimal
network path for data at
the edges of the network
around the globe.
• BGPだとパスセレクションで必ずし
も最適な動作にならない(容量や
トラフィックを加味しない)
• Another example of SDN
implementation at Facebook
is management of bulk data
transfer between data
centers.
• Hadoop のトラフィックがDC間をま
たぐため、容易に輻輳が発生する
http://www.datacenterknowledge.com/archives/2014/06/03/
facebook-testing-broadcoms-open-compute-switches-production/

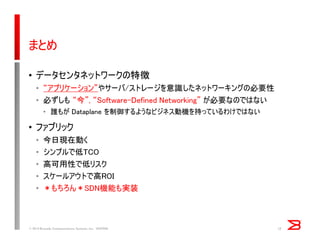

まとめ
• データセンタネットワークの特徴
• “アプリケーション”やサーバ/ストレージを意識したネットワーキングの必要性
• 必ずしも “今”, “Software-Defined Networking” が必要なのではない
• 誰もが Dataplane を制御するようなビジネス動機を持っているわけではない
• ファブリック
• 今日現在動く
• シンプルで低TCO
• 高可用性で低リスク
• スケールアウトで高ROI
• ＊もちろん＊SDN機能も実装

将来動向

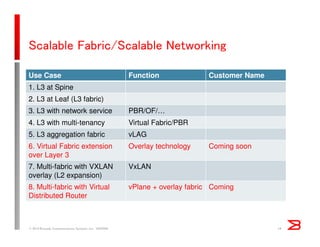

Scalable Fabric/Scalable Networking
Use Case Function Customer Name
1. L3 at Spine
2. L3 at Leaf (L3 fabric)
3. L3 with network service PBR/OF/…
4. L3 with multi-tenancy Virtual Fabric/PBR
5. L3 aggregation fabric vLAG
6. Virtual Fabric extension
over Layer 3
Overlay technology Coming soon
7. Multi-fabric with VXLAN
overlay (L2 expansion)
VxLAN
8. Multi-fabric with Virtual
Distributed Router
vPlane + overlay fabric Coming

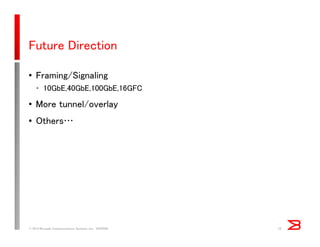

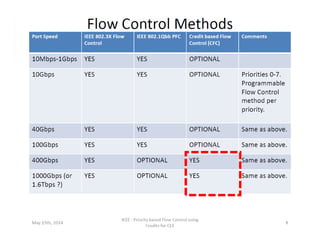

Future Direction
• Framing/Signaling
• 10GbE,40GbE,100GbE,16GFC
• More tunnel/overlay
• Others…

Thank You
