Unity WebSocket
- 1. Unity + WebSocketで広がる オンラインゲームの可能性 株式会社セガ 上原光晶 12年10月4日木曜日 1
- 2. Contents WebSocketの紹介 WebSocketを使ったデモ（ブラウザ・Unity） WebSocketのメリット・デメリット まとめ 12年10月4日木曜日 2
- 3. 自己紹介 2006年にシステム屋からアプリ開発者に 2008年頃から、携帯電話向けオンラインゲー ムの主にサーバを担当（iアプリ） 2012年2月にセガへ転職し、現在はUnityを 使ったスマートフォン向けオンラインゲームを 開発中 12年10月4日木曜日 3
- 4.
- 5. WebSocketとは コンピュータ・ネットワーク用の通信規格の1 つ。W3CとIETFがウェブサーバーとウェブブ ラウザとの間の通信のために規定を予定して いる双方向通信用の技術規格であり、APIは W3Cが、WebSocket プロトコルはIETFが策定 に関与している。プロトコルの仕様は RFC 6455。TCP上で動く。(Wikipediaより引用) 12年10月4日木曜日 5
- 6.
- 7.

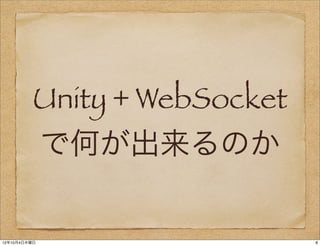

- 8. Unity + WebSocket で何が出来るのか 12年10月4日木曜日 8
- 9.
- 10. リアルタイム通信が出来る ゲームサーバ WebSocketの コネクション ユーザA ユーザB 12年10月4日木曜日 10
- 11. リアルタイム通信が出来る ゲームサーバ ① 移動先を クリック ユーザA ユーザB 12年10月4日木曜日 11
- 12. リアルタイム通信が出来る ② 移動先座標を ゲームサーバ サーバに通知 ① 移動先を クリック ユーザA ユーザB 12年10月4日木曜日 12
- 13. リアルタイム通信が出来る ② 移動先座標を ゲームサーバ サーバに通知 ③ 即座に、移動先の 座標を他の クライアントに通知 ① 移動先を クリック ユーザA ユーザB 12年10月4日木曜日 13
- 14. Unity + WebSocketで、リアルタイムの オンラインゲームが作れるようになる！ 12年10月4日木曜日 14
- 15. Unity + WebSocketで、リアルタイムの オンラインゲームが作れるようになる！ とは言え、これまでも数多く、 リアルタイムのオンラインゲームが 存在していた 12年10月4日木曜日 15
- 16. UO（ウルティマオンライン）や MHF（モンハンフロンティア）、 最近ではDiabloIIIなんてのも出た 12年10月4日木曜日 16
- 17. 『ファンタシースターオンライン２』 本日正式サービス開始！ 12年10月4日木曜日 17
- 18. 『三国志コンクエスト』 Unityで開発したオンラインゲーム SLG+ACTを融合。ACTはリアルタイム方式 12年10月4日木曜日 18
- 19.
- 20. これまでのオンラインゲームは、直接 TCP/IPを使っていた（場合が多い） 12年10月4日木曜日 20

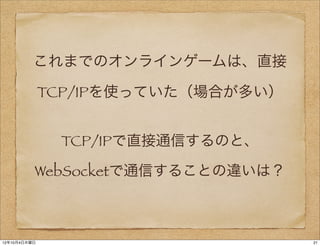

- 21. これまでのオンラインゲームは、直接 TCP/IPを使っていた（場合が多い） TCP/IPで直接通信するのと、 WebSocketで通信することの違いは？ 12年10月4日木曜日 21
- 22. WebSocketには、TCP/IPを直接使うこ とに対して３つのメリットが発生する。 12年10月4日木曜日 22
- 23.
- 24. WebSocketのメリット １．既存インフラへの影響の少なさ 12年10月4日木曜日 24
- 25. WebSocketのメリット １．既存インフラへの影響の少なさ ２．メッセージ単位の送受信 12年10月4日木曜日 25
- 26. WebSocketのメリット １．既存インフラへの影響の少なさ ２．メッセージ単位の送受信 ３．暗号化 12年10月4日木曜日 26
- 27.
- 28. 既存インフラへの影響の少なさ TCP/IPでは、他のプロセスが使っていない専用のポー ト番号で通信を行う場合が多い（35000番ポート等） 12年10月4日木曜日 28
- 29. 既存インフラへの影響の少なさ TCP/IPでは、他のプロセスが使っていない専用のポー ト番号で通信を行う場合が多い（35000番ポート等） WebSocketサーバは、Webサーバが兼任する場合が多 く、セッション接続にHTTPを利用するため、80/443 番ポートでそのまま接続できる 12年10月4日木曜日 29
- 30. 既存インフラへの影響の少なさ ゲームサーバ TCP/IPを直接 使う場合、専用 の通信を行うた めの穴を開ける 必要があった クライアント 12年10月4日木曜日 30
- 31. 既存インフラへの影響の少なさ ゲームサーバ TCP/IPを直接 使う場合、専用 の通信を行うた めの穴を開ける game.server.com:35000 に接続 必要があった クライアント 12年10月4日木曜日 31

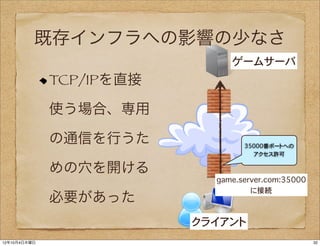

- 32. 既存インフラへの影響の少なさ ゲームサーバ TCP/IPを直接 使う場合、専用 の通信を行うた 35000番ポートへの アクセス許可 めの穴を開ける game.server.com:35000 に接続 必要があった クライアント 12年10月4日木曜日 32
- 33. 既存インフラへの影響の少なさ ゲームサーバ TCP/IPを直接 35000番ポートへのア クセスをサーバに フォワード 使う場合、専用 の通信を行うた 35000番ポートへの アクセス許可 めの穴を開ける game.server.com:35000 に接続 必要があった クライアント 12年10月4日木曜日 33
- 34. 既存インフラへの影響の少なさ ゲームサーバ WebSocketは、 HTTPが使える環 境であればそのま ま利用出来る（プ ロキシを通過する ことも可能） クライアント 12年10月4日木曜日 34
- 35. 既存インフラへの影響の少なさ ゲームサーバ WebSocketは、 HTTPが使える環 境であればそのま ま利用出来る（プ ロキシを通過する ws://game.server.com/wsurl/ に接続 ことも可能） クライアント 12年10月4日木曜日 35
- 36. 既存インフラへの影響の少なさ ゲームサーバ WebSocketは、 HTTPが使える環 境であればそのま 80番ポートへの ま利用出来る（プ HTTPアクセス ロキシを通過する ws://game.server.com/wsurl/ に接続 ことも可能） クライアント 12年10月4日木曜日 36
- 37. 既存インフラへの影響の少なさ ゲームサーバ WebSocketは、 80番ポートの WebSocketへの HTTPが使える環 アクセスをサーバに フォワード 境であればそのま 80番ポートへの ま利用出来る（プ HTTPアクセス ロキシを通過する ws://game.server.com/wsurl/ に接続 ことも可能） クライアント 12年10月4日木曜日 37
- 38.
- 39. メッセージ単位の送受信 TCP/IPでは、独自のプロトコル仕様を定義し、 送受信処理を実装していた 12年10月4日木曜日 39
- 40. メッセージ単位の送受信 TCP/IPでは、独自のプロトコル仕様を定義し、 送受信処理を実装していた WebSocketではメッセージ単位の送受信が規定 されており、メッセージを構成する部分はライブ ラリ側で実装される 12年10月4日木曜日 40

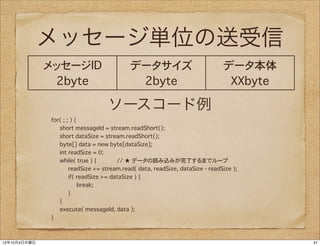

- 41. メッセージ単位の送受信 メッセージID データサイズ データ本体 2byte 2byte XXbyte ソースコード例 for( ; ; ) { short messageId = stream.readShort(); short dataSize = stream.readShort(); byte[] data = new byte[dataSize]; int readSize = 0; while( true ) { // ★ データの読み込みが完了するまでループ readSize += stream.read( data, readSize, dataSize - readSize ); if( readSize >= dataSize ) { break; } } execute( messageId, data ); } 12年10月4日木曜日 41
- 42. メッセージ単位の送受信 サーバ・クライアントの双方で実装する必要がある。 エラー処理も必要。 12年10月4日木曜日 42
- 43. メッセージ単位の送受信 サーバ・クライアントの双方で実装する必要がある。 エラー処理も必要。 サーバでは多くのクライアントが接続されるため、負 荷対策やメモリ管理も必要となる。 12年10月4日木曜日 43
- 44. メッセージ単位の送受信 0 1 2 3 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 +-+-+-+-+-------+-+-------------+-------------------------------+ |F|R|R|R| opcode|M| Payload len | Extended payload length | |I|S|S|S| (4) |A| (7) | (16/64) | |N|V|V|V| |S| | (if payload len==126/127) | | |1|2|3| |K| | | +-+-+-+-+-------+-+-------------+ - - - - - - - - - - - - - - - + | Extended payload length continued, if payload len == 127 | + - - - - - - - - - - - - - - - +-------------------------------+ | |Masking-key, if MASK set to 1 | +-------------------------------+-------------------------------+ | Masking-key (continued) | Payload Data | +-------------------------------- - - - - - - - - - - - - - - - + : Payload Data continued ... : + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - + | Payload Data continued ... | +---------------------------------------------------------------+ WebSocketでは、テキスト or バイナリ形式の データの送受信がプロトコルとして規定されている 12年10月4日木曜日 44
- 45. メッセージ単位の送受信 ソースコード例 // bytebufferが受信データそのもの protected void onBinaryMessage(ByteBuffer bytebuffer) throws IOException { short messageId = bytebuffer.getShort(); execute(messageId, bytebuffer); } データ受信処理が大幅に簡略化される 12年10月4日木曜日 45
- 46.
- 47. 暗号化 HTTPと同様に、WebSocketの暗号化も プロトコルとして規定されている 12年10月4日木曜日 47
- 48. 暗号化 HTTPと同様に、WebSocketの暗号化も プロトコルとして規定されている http:// => https:// ws:// => wss:// 12年10月4日木曜日 48
- 49. 暗号化 HTTPと同様に、WebSocketの暗号化も プロトコルとして規定されている http:// => https:// ws:// => wss:// デフォルトポート番号 80 => 443 12年10月4日木曜日 49
- 50. WebSocketのメリット 既存インフラへの影響の少なさ メッセージ単位の送受信 暗号化 12年10月4日木曜日 50
- 51. WebSocketのメリット 既存インフラへの影響の少なさ メッセージ単位の送受信 暗号化 これらは、HTTPの特徴でもある 12年10月4日木曜日 51
- 52. WebSocketのメリット つまり、TCP/IPの軽量な双方向通信と、 HTTPの利便性の両方のメリットを持つ。 12年10月4日木曜日 52
- 53. WebSocketのメリット つまり、TCP/IPの軽量な双方向通信と、 HTTPの利便性の両方のメリットを持つ。 これらは既存でも実現できていたが、非常に 面倒であり、相応の技術力を要していた。 12年10月4日木曜日 53
- 54. WebSocketのメリット つまり、TCP/IPの軽量な双方向通信と、 HTTPの利便性の両方のメリットを持つ。 これらは既存でも実現できていたが、非常に 面倒であり、相応の技術力を要していた。 => オンラインゲームの通信部分の 開発のハードルが大幅に下がった 12年10月4日木曜日 54
- 55.
- 56. WebSocketのデメリット 現状、考えられるデメリットは２つ。 12年10月4日木曜日 56
- 57. WebSocketのデメリット 現状、考えられるデメリットは２つ。 １．Request - Response形式が無い 12年10月4日木曜日 57
- 58. WebSocketのデメリット 現状、考えられるデメリットは２つ。 １．Request - Response形式が無い ２．実績が少ない 12年10月4日木曜日 58
- 59. Request - Response形式が無い WebSocketでは一方向のメッセージの定 義しか無いため、Request - Response 形式のメッセージの送受信を行う場合 は、独自に実装が必要。 12年10月4日木曜日 59
- 60. 実績が少ない 2011年12月：RFC6455規定 2012年01月：Jetty対応 2012年02月：node.js対応 2012年03月：Tomcat対応（テスト実装） 2012年06月：UniWeb対応 動作実績は、せいぜい半年程度 12年10月4日木曜日 60
- 61.
- 62. デモに至るまで・・・ Tomcat7.0.27�+ Google Chrome => OK 12年10月4日木曜日 62

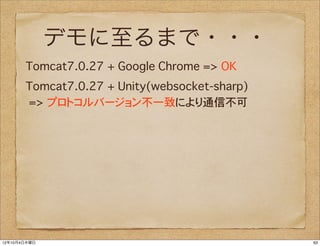

- 63. デモに至るまで・・・ Tomcat7.0.27�+ Google Chrome => OK Tomcat7.0.27�+ Unity(websocket-sharp) => プロトコルバージョン不一致により通信不可 12年10月4日木曜日 63
- 64. デモに至るまで・・・ Tomcat7.0.27�+ Google Chrome => OK Tomcat7.0.27�+ Unity(websocket-sharp) => プロトコルバージョン不一致により通信不可 Tomcat7.0.27�+ Unity(SuperWebSocket) => SuperWebSocket動作せず(VisualStudioだとOK) 12年10月4日木曜日 64
- 65. デモに至るまで・・・ Tomcat7.0.27�+ Google Chrome => OK Tomcat7.0.27�+ Unity(websocket-sharp) => プロトコルバージョン不一致により通信不可 Tomcat7.0.27�+ Unity(SuperWebSocket) => SuperWebSocket動作せず(VisualStudioだとOK) Jetty8.1.3�+ Unity(websocket-sharp) => OKだがプロトコルバージョンが古い 12年10月4日木曜日 65
- 66. デモに至るまで・・・ Tomcat7.0.27�+ Google Chrome => OK Tomcat7.0.27�+ Unity(websocket-sharp) => プロトコルバージョン不一致により通信不可 Tomcat7.0.27�+ Unity(SuperWebSocket) => SuperWebSocket動作せず(VisualStudioだとOK) Jetty8.1.3�+ Unity(websocket-sharp) => OKだがプロトコルバージョンが古い Tomcat7.0.27�+ Unity(UniWeb) => いずれかのバグにより動作不可 12年10月4日木曜日 66
- 67. デモに至るまで・・・ UniWebの以下の箇所を修正したら、うまく動いた！ Response.cs 171 cacheable = string.Compare (GetHeader ("Etag"), "", true) != 0; 172 chunked = string.Compare (GetHeader ("Transfer-Encoding"), "chunked", true) == 0; 173 zipped = string.Compare (GetHeader ("Content-Encoding"), "gzip", true) == 0; 174 byte[] buffer = new byte[1024]; 175 chunked = false; // ★★★ この行を挿入 ★★★ 176 177 178 if (chunked) { while (true) { Response.cs 175: chunked = false; 179 // Collect Body 180 var hexLength = ReadLine (inputStream); 12年10月4日木曜日 67
- 68. デモに至るまで・・・ UniWebの以下の箇所を修正したら、うまく動いた！ Response.cs 171 cacheable = string.Compare (GetHeader ("Etag"), "", true) != 0; 172 chunked = string.Compare (GetHeader ("Transfer-Encoding"), "chunked", true) == 0; 173 zipped = string.Compare (GetHeader ("Content-Encoding"), "gzip", true) == 0; 174 byte[] buffer = new byte[1024]; 175 chunked = false; // ★★★ この行を挿入 ★★★ 176 177 178 if (chunked) { while (true) { Response.cs 175: chunked = false; 179 // Collect Body 180 var hexLength = ReadLine (inputStream); まだまだ現時点ではイバラの道 12年10月4日木曜日 68

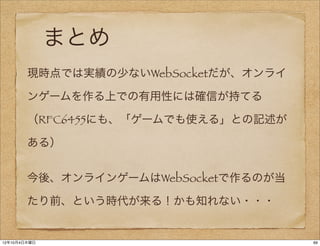

- 69. まとめ 現時点では実績の少ないWebSocketだが、オンライ ンゲームを作る上での有用性には確信が持てる （RFC6455にも、「ゲームでも使える」との記述が ある） 今後、オンラインゲームはWebSocketで作るのが当 たり前、という時代が来る！かも知れない・・・ 12年10月4日木曜日 69
- 70. Unity + WebSocketで、オンライン ゲームの新しい時代を切り拓け！！ 12年10月4日木曜日 70
- 71.
- 72.
- 73. デモに至るまで・・・ TomcatがWebSocketを実装した！？ => Tomcat7.0.27（3/31リリース）インストール => Google Chromeでチャットの動作確認！ 12年10月4日木曜日 73
- 74. デモに至るまで・・・ TomcatがWebSocketを実装した！？ => Tomcat7.0.27（3/31リリース）インストール => Google Chromeでチャットの動作確認！ Unityをクライアントにしよう！ => Unity + websocket-sharp を使う => バージョン不一致で接続不可 websocket-sharpの更新が1年以上停止していた 12年10月4日木曜日 74

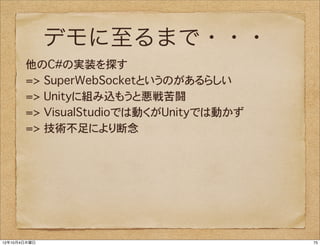

- 75. デモに至るまで・・・ 他のC#の実装を探す => SuperWebSocketというのがあるらしい => Unityに組み込もうと悪戦苦闘 => VisualStudioでは動くがUnityでは動かず => 技術不足により断念 12年10月4日木曜日 75
- 76. デモに至るまで・・・ 他のC#の実装を探す => SuperWebSocketというのがあるらしい => Unityに組み込もうと悪戦苦闘 => VisualStudioでは動くがUnityでは動かず => 技術不足により断念 Tomcatを諦めてJettyを試す => 慣れないJettyに戸惑いつつも単体動作完了 => Unity + websocket-sharp とJettyとの通信成功 => 但し、RFC6455ではないのでちょっとモヤモヤ （websocket-sharpが古いため） 12年10月4日木曜日 76
- 77. デモに至るまで・・・ UnityのAssetであるUniWebが、WebSocketをサポー トしたらしい！ => Tomcat7.0.27 + Unity3.5.2 + UniWebを試す => 接続には失敗する・・・が、リクエストは通っており、レ スポンスでエラーとなっているらしい 12年10月4日木曜日 77
- 78. デモに至るまで・・・ UnityのAssetであるUniWebが、WebSocketをサポー トしたらしい！ => Tomcat7.0.27 + Unity3.5.2 + UniWebを試す => 接続には失敗する・・・が、リクエストは通っており、レ スポンスでエラーとなっているらしい Tomcat + UniWebの通信データを解析 => レスポンスの認識違いによるエラーと判明 => 多分Tomcatが悪い・・・が、Tomcatの手直しは難し いので、UniWeb側を修正 12年10月4日木曜日 78
