PlayFramework1.2.4におけるWebSocket

エンジニアカフェ

PlayFramework + WebSocket 勉強会
PlayFramework1.2.4におけるWebSocket
原一浩 @kara_d

原一浩 @kara_d $
play
netbeansify

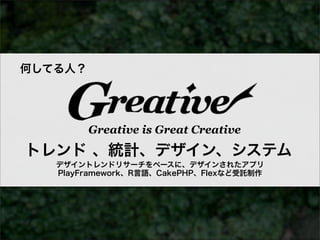

何してる人？

Greative is Great Creative
トレンド、統計、デザイン、システム
デザイントレンドリサーチをベースに、デザインされたアプリ
PlayFramework、R言語、CakePHP、Flexなど受託制作

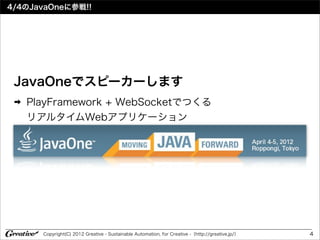

4/4のJavaOneに参戦!!

JavaOneでスピーカーします
➡ PlayFramework + WebSocketでつくる
リアルタイムWebアプリケーション

Copyright(C) 2012 Greative - Sustainable Automation, for Creative -（http://greative.jp/） 4

アジェンダ

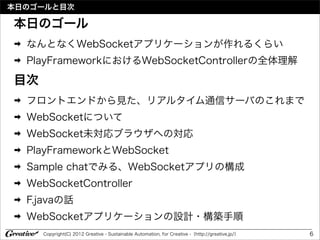

本日のゴールと目次

本日のゴール
➡ なんとなくWebSocketアプリケーションが作れるくらい
➡ PlayFrameworkにおけるWebSocketControllerの全体理解

目次
➡ フロントエンドから見た、リアルタイム通信サーバのこれまで
➡ WebSocketについて
➡ WebSocket未対応ブラウザへの対応
➡ PlayFrameworkとWebSocket
➡ Sample chatでみる、WebSocketアプリの構成
➡ WebSocketController
➡ F.javaの話
➡ WebSocketアプリケーションの設計・構築手順

フロントエンドから見た、
リアルタイム通信サーバの
これまで

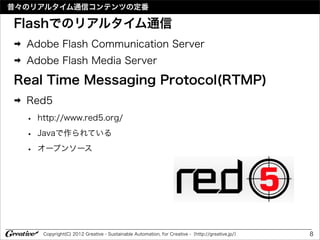

昔々のリアルタイム通信コンテンツの定番

Flashでのリアルタイム通信
➡ Adobe Flash Communication Server
➡ Adobe Flash Media Server

Real Time Messaging Protocol(RTMP)
➡ Red5
• http://www.red5.org/

• Javaで作られている

• オープンソース


WebSocketについて

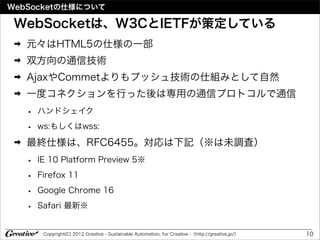

WebSocketの仕様について

WebSocketは、W3CとIETFが策定している
➡ 元々はHTML5の仕様の一部
➡ 双方向の通信技術
➡ AjaxやCommetよりもプッシュ技術の仕組みとして自然
➡ 一度コネクションを行った後は専用の通信プロトコルで通信
• ハンドシェイク

• ws:もしくはwss:
➡ 最終仕様は、RFC6455。対応は下記（※は未調査）
• IE 10 Platform Preview 5※

• Firefox 11

• Google Chrome 16

• Safari 最新※

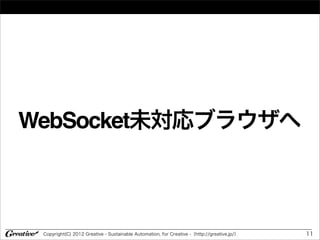

WebSocket未対応ブラウザへ

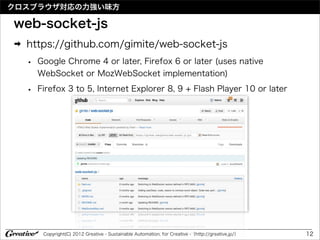

クロスブラウザ対応の力強い味方

web-socket-js
➡ https://github.com/gimite/web-socket-js
• Google Chrome 4 or later, Firefox 6 or later (uses native
WebSocket or MozWebSocket implementation)

• Firefox 3 to 5, Internet Explorer 8, 9 + Flash Player 10 or later


web-socket-jsのインストール方法(1)

PlayFrameworkでの利用
➡ ダウンロードしたら、
• public/javascripts/ に「swfobject.js」「web_socket.js」を配置

• public/swfs/ に「WebSocketMain.swf」を配置
➡ main.html（レイアウト）に記述

<script
src="@{'/public/javascripts/swfobject.js'}"

type="text/javascript"
charset="$
{_response_encoding}"></script>
<script
src="@{'/public/javascripts/web_socket.js'}"

type="text/javascript"
charset="$
{_response_encoding}"></script>


web-socket-jsのインストール方法(2)

JavaScriptでのWebSocketの接続方法
WEB_SOCKET_SWF_LOCATION
=

"@{'/public/swfs/WebSocketMain.swf'}";
WEB_SOCKET_DEBUG
=
false;

var
socket;
socket
=
new
WebSocket(

'@@{WebSocket.ChatRoomSocket.join(user)}')

➡ Flashを介している点がデフォルトの方法と異なる
➡ こうすることでFirefoxなど未対応ブラウザでも動作可能

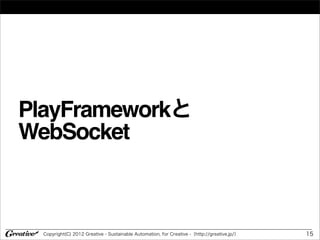

PlayFrameworkと
WebSocket

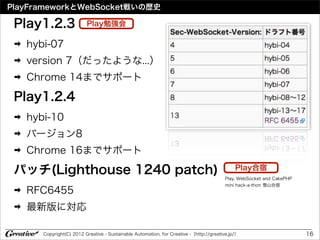

PlayFrameworkとWebSocket戦いの歴史

Play1.2.3 Play勉強会

➡ hybi-07
➡ version 7（だったような...）
➡ Chrome 14までサポート

Play1.2.4
➡ hybi-10
➡ バージョン8
➡ Chrome 16までサポート

パッチ(Lighthouse 1240 patch) Play合宿
Play, WebSocket and CakePHP
mini hack-a-thon 雪山合宿
➡ RFC6455
➡ 最新版に対応

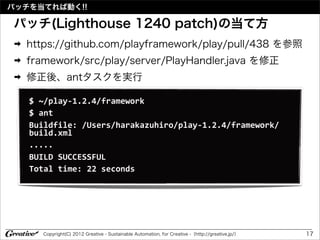

パッチを当てれば動く!!

パッチ(Lighthouse 1240 patch)の当て方
➡ https://github.com/playframework/play/pull/438 を参照
➡ framework/src/play/server/PlayHandler.java を修正
➡ 修正後、antタスクを実行

$
~/play-‐1.2.4/framework
$
ant

Buildfile:
/Users/harakazuhiro/play-‐1.2.4/framework/
build.xml
.....
BUILD
SUCCESSFUL
Total
time:
22
seconds


パッチがあたると、こうなる

パッチが当たったリビルド版
➡ バージョン表記が「play! 1.2.x-localbuild」に

$
play
run

~

_

_

~

_
__
|
|
__
_
_

_|
|
~
|
'_
|
|/
_'
|
||
|_|
~
|

__/|_|____|__
(_)
~
|_|

|__/

~
~
play!
1.2.x-‐localbuild,
http://www.playframework.org

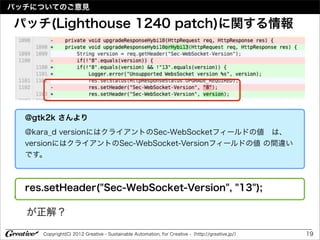

パッチについてのご意見

パッチ(Lighthouse 1240 patch)に関する情報

@gtk2k さんより
@kara_d versionにはクライアントのSec-WebSocketフィールドの値は、
versionにはクライアントのSec-WebSocket-Versionフィールドの値の間違い
です。

res.setHeader("Sec-WebSocket-Version", "13");
➡

が正解？

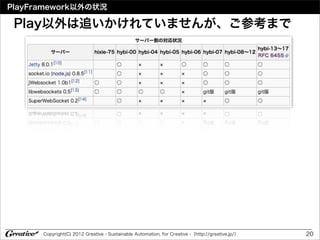

PlayFramework以外の状況

Play以外は追いかけれていませんが、ご参考まで

•

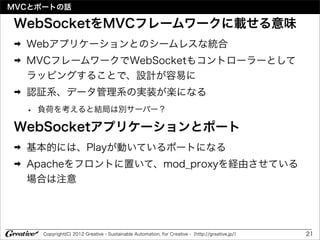

MVCとポートの話

WebSocketをMVCフレームワークに載せる意味
➡ Webアプリケーションとのシームレスな統合
➡ MVCフレームワークでWebSocketもコントローラーとして
ラッピングすることで、設計が容易に
➡ 認証系、データ管理系の実装が楽になる
• 負荷を考えると結局は別サーバー？
WebSocketアプリケーションとポート
➡ 基本的には、Playが動いているポートになる
➡ Apacheをフロントに置いて、mod_proxyを経由させている
場合は注意

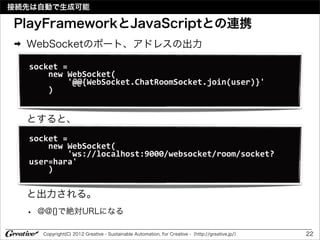

接続先は自動で生成可能

PlayFrameworkとJavaScriptとの連携
➡ WebSocketのポート、アドレスの出力

socket
=

new
WebSocket(

'@@{WebSocket.ChatRoomSocket.join(user)}'

)

とすると、
socket
=

new
WebSocket(

'ws://localhost:9000/websocket/room/socket?
user=hara'

)

と出力される。
• @@{}で絶対URLになる

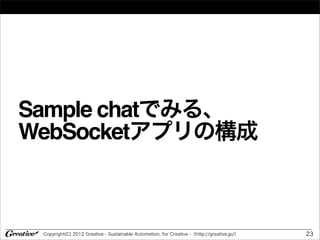

Sample chatでみる、
WebSocketアプリの構成

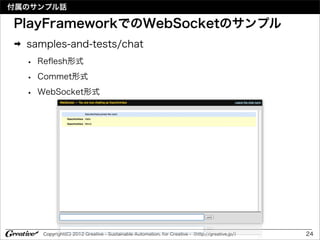

付属のサンプル話

PlayFrameworkでのWebSocketのサンプル
➡ samples-and-tests/chat
• Reﬂesh形式

• Commet形式

• WebSocket形式


WebSocketアプリケーションの基本モデル

WebSocketアプリ：サーバーとクライアント

DB PlayFramework WebSocketハンドシェイク

Webサイト
Inbound WebSocketソケット通信

WebSocket
Outbound
Controller

アプリごと
にイベント Model WebSocket
デザインが Event Event
必要
Join TextFrame

Message SocketClose

Leave BinaryFrame

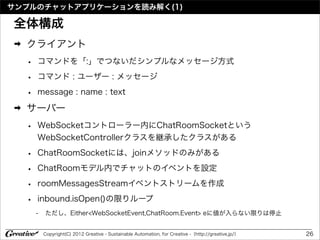

サンプルのチャットアプリケーションを読み解く(1)

全体構成
➡ クライアント
• コマンドを「:」でつないだシンプルなメッセージ方式

• コマンド : ユーザー : メッセージ

• message : name : text
➡ サーバー
• WebSocketコントローラー内にChatRoomSocketという
WebSocketControllerクラスを継承したクラスがある

• ChatRoomSocketには、joinメソッドのみがある

• ChatRoomモデル内でチャットのイベントを設定

• roomMessagesStreamイベントストリームを作成

• inbound.isOpen()の限りループ
- ただし、Either<WebSocketEvent,ChatRoom.Event> eに値が入らない限りは停止


サンプルのチャットアプリケーションを読み解く(2)

• 各種イベントにマッチするものがあれば、各処理を実行
- WebSocket側のイベントで発生したオブジェクトが、TextFrameかつTextFrameがquit
- WebSocket側のイベントで発生したオブジェクトが、TextFrame
- roomMessagesStream側のイベントで発生したオブジェクトが、ChatRoom.Joinクラス
- roomMessagesStream側のイベントで発生したオブジェクトが、ChatRoom.Messageクラ
ス
- roomMessagesStream側のイベントで発生したオブジェクトが、ChatRoom.Leaveクラス
- WebSocket側のイベントで発生したオブジェクトが、SocketClosed

public
static
void
join(String
user)
{

while(inbound.isOpen())
{

Either<WebSocketEvent,ChatRoom.Event>
e
=
ここで停止

await(Promise.waitEither(

inbound.nextEvent(),

roomMessagesStream.nextEvent()));

...各種処理...

}
}

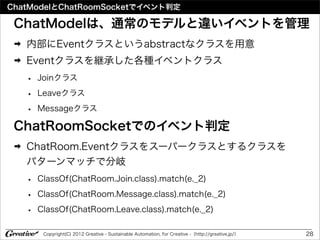

ChatModelとChatRoomSocketでイベント判定

ChatModelは、通常のモデルと違いイベントを管理
➡ 内部にEventクラスというabstractなクラスを用意
➡ Eventクラスを継承した各種イベントクラス
• Joinクラス
• Leaveクラス
• Messageクラス
ChatRoomSocketでのイベント判定
➡ ChatRoom.Eventクラスをスーパークラスとするクラスを
パターンマッチで分岐
• ClassOf(ChatRoom.Join.class).match(e._2)

• ClassOf(ChatRoom.Message.class).match(e._2)

• ClassOf(ChatRoom.Leave.class).match(e._2)

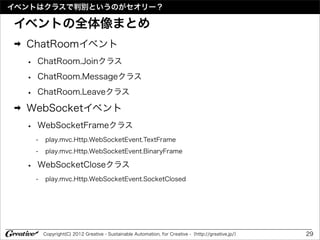

イベントはクラスで判別というのがセオリー？

イベントの全体像まとめ
➡ ChatRoomイベント
• ChatRoom.Joinクラス

• ChatRoom.Messageクラス

• ChatRoom.Leaveクラス
➡ WebSocketイベント
• WebSocketFrameクラス
- play.mvc.Http.WebSocketEvent.TextFrame
- play.mvc.Http.WebSocketEvent.BinaryFrame

• WebSocketCloseクラス
- play.mvc.Http.WebSocketEvent.SocketClosed

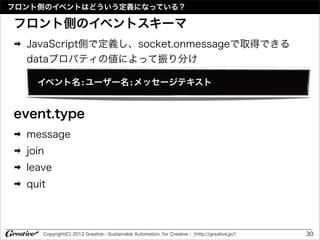

フロント側のイベントはどういう定義になっている？

フロント側のイベントスキーマ
➡ JavaScript側で定義し、socket.onmessageで取得できる
dataプロパティの値によって振り分け

イベント名:ユーザー名:メッセージテキスト

event.type
➡ message
➡ join
➡ leave
➡ quit

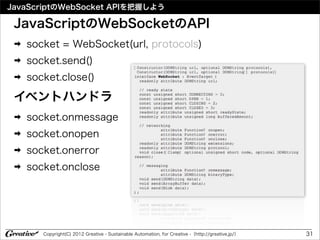

JavaScriptのWebSocket APIを把握しよう

JavaScriptのWebSocketのAPI
➡ socket = WebSocket(url, protocols)
➡ socket.send()
➡ socket.close()

イベントハンドラ
➡ socket.onmessage
➡ socket.onopen
➡ socket.onerror
➡ socket.onclose


SVGを使った応用例

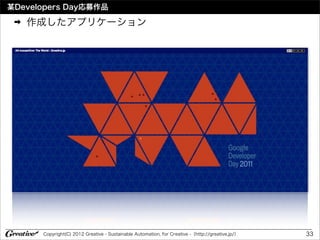

某Developers Day応募作品
➡ 作成したアプリケーション


作品の解説

アプリケーションの設計
➡ ベースはサンプルチャットとほぼ同じ
➡ SVGをjQueryで操作
➡ ユーザー名はアクセスするたびに生成されるユニークID
➡ ロールオーバー時にWebSocketイベントを発生
➡ ロールオーバーした描画オブジェクトのIDをメッセージとして
渡す
➡ アニメーションはCSS3のアニメーション


WebSocketController

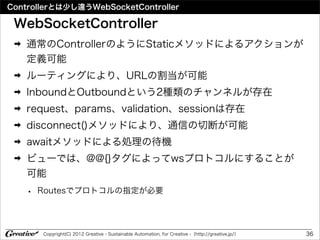

Controllerとは少し違うWebSocketController

WebSocketController
➡ 通常のControllerのようにStaticメソッドによるアクションが
定義可能
➡ ルーティングにより、URLの割当が可能
➡ InboundとOutboundという2種類のチャンネルが存在
➡ request、params、validation、sessionは存在
➡ disconnect()メソッドにより、通信の切断が可能
➡ awaitメソッドによる処理の待機
➡ ビューでは、@@{}タグによってwsプロトコルにすることが
可能
• Routesでプロトコルの指定が必要


InboundとOutbound、2つのチャンネルがある

InboundとOutbound
➡ Inbound
• WebSocketの受信

• WebSocketのソケットがオープンしている間、isOpen()がtrueを返す

• inbound.nextEvent()にて、発生したイベントを取得
➡ Outbound
• WebSocketの送信

• Outbound.send(String string)にて、WebSocketにて送信

• sendメソッドには、opcodeを指定した生データに近い送信も行える
- outbound.send(byte opcode, byte[] data);

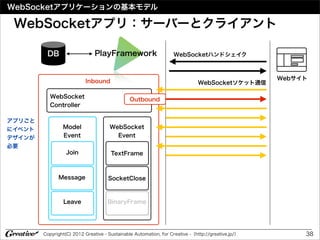

WebSocketアプリケーションの基本モデル

WebSocketアプリ：サーバーとクライアント

DB PlayFramework WebSocketハンドシェイク

Inbound Webサイト
WebSocketソケット通信

WebSocket
Outbound
Controller

アプリごと
にイベント Model WebSocket
デザインが Event Event
必要
Join TextFrame

Message SocketClose

Leave BinaryFrame

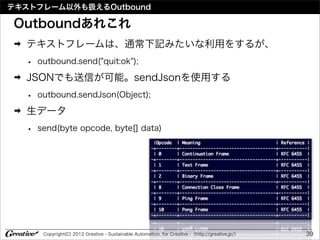

テキストフレーム以外も扱えるOutbound

Outboundあれこれ
➡ テキストフレームは、通常下記みたいな利用をするが、
• outbound.send("quit:ok");
➡ JSONでも送信が可能。sendJsonを使用する
• outbound.sendJson(Object);
➡ 生データ
• send(byte opcode, byte[] data)

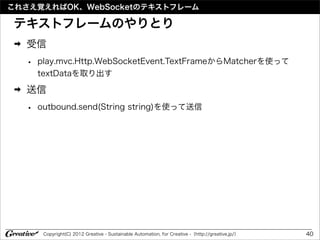

これさえ覚えればOK、WebSocketのテキストフレーム

テキストフレームのやりとり
➡ 受信
• play.mvc.Http.WebSocketEvent.TextFrameからMatcherを使って
textDataを取り出す
➡ 送信
• outbound.send(String string)を使って送信

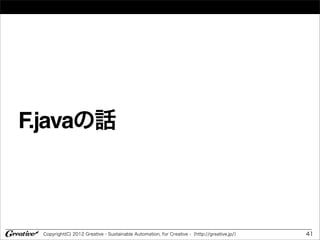

F.javaの話

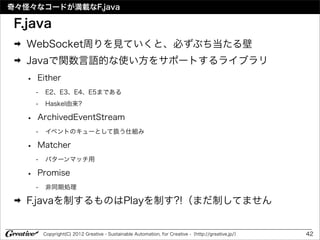

奇々怪々なコードが満載なF.java

F.java
➡ WebSocket周りを見ていくと、必ずぶち当たる壁
➡ Javaで関数言語的な使い方をサポートするライブラリ
• Either
- E2、E3、E4、E5まである
- Haskel由来?

• ArchivedEventStream
- イベントのキューとして扱う仕組み

• Matcher
- パターンマッチ用

• Promise
- 非同期処理

➡ F.javaを制するものはPlayを制す?!（まだ制してません

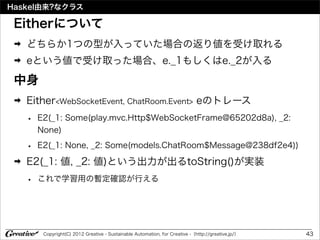

Haskel由来?なクラス

Eitherについて
➡ どちらか1つの型が入っていた場合の返り値を受け取れる
➡ eという値で受け取った場合、e._1もしくはe._2が入る

中身
➡ Either<WebSocketEvent, ChatRoom.Event> eのトレース
• E2(_1: Some(play.mvc.Http$WebSocketFrame@65202d8a), _2:
None)

• E2(_1: None, _2: Some(models.ChatRoom$Message@238df2e4))
➡ E2(_1: 値, _2: 値)という出力が出るtoString()が実装
• これで学習用の暫定確認が行える

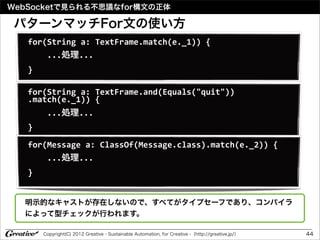

WebSocketで見られる不思議なfor構文の正体

パターンマッチFor文の使い方
for(String
a:
TextFrame.match(e._1))
{

...処理...
}

for(String
a:
TextFrame.and(Equals("quit"))
.match(e._1))
{

...処理...
}

for(Message
a:
ClassOf(Message.class).match(e._2))
{

...処理...
}

明示的なキャストが存在しないので、すべてがタイプセーフであり、コンパイラ
によって型チェックが行われます。

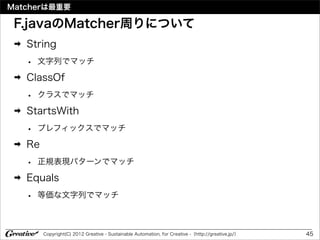

Matcherは最重要

F.javaのMatcher周りについて
➡ String
• 文字列でマッチ
➡ ClassOf
• クラスでマッチ
➡ StartsWith
• プレフィックスでマッチ
➡ Re
• 正規表現パターンでマッチ
➡ Equals
• 等価な文字列でマッチ

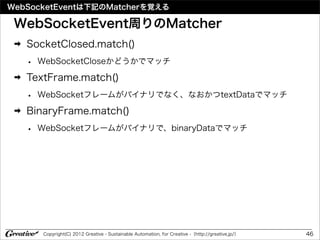

WebSocketEventは下記のMatcherを覚える

WebSocketEvent周りのMatcher
➡ SocketClosed.match()
• WebSocketCloseかどうかでマッチ
➡ TextFrame.match()
• WebSocketフレームがバイナリでなく、なおかつtextDataでマッチ
➡ BinaryFrame.match()
• WebSocketフレームがバイナリで、binaryDataでマッチ

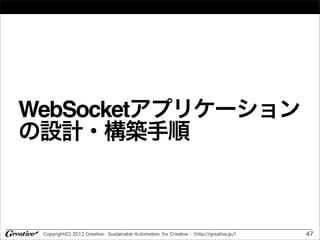

WebSocketアプリケーション
の設計・構築手順


こうやればスムーズ？WebSocketアプリケーションの設計

WebSocketアプリケーションの設計・構築手順
➡ ベースとなるバックエンドのPlayアプリケーションの作成
➡ フロント側のイベントスキーム(JavaScriptのイベント)を決定
➡ フロント側で受け取るフォーマット形式の作成
➡ バックエンド側のイベントスキーム(モデル)を決める
➡ WebSocketコントローラーをつくり、バックエンド側の
イベントスキームをマッチするように組み込む
➡ WebSocketのルーティングの設定
➡ イベントマッチ時のメッセージの出力実装
➡ フロント側でのAjaxの実装
➡ テスト送信をし、テスト

クラスベースハンドラのイベント駆動プログラム関数型風味

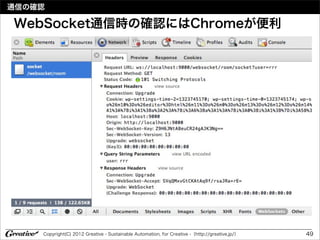

通信の確認

WebSocket通信時の確認にはChromeが便利

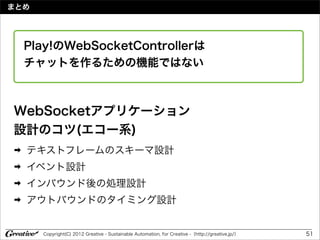

まとめ


まとめ

Play!のWebSocketControllerは
チャットを作るための機能ではない

WebSocketアプリケーション
設計のコツ(エコー系)
➡ テキストフレームのスキーマ設計
➡ イベント設計
➡ インバウンド後の処理設計
➡ アウトバウンドのタイミング設計

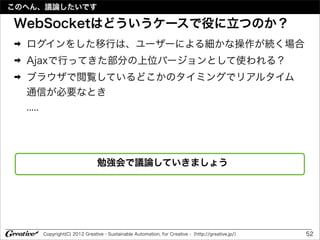

このへん、議論したいです

WebSocketはどういうケースで役に立つのか？
➡ ログインをした移行は、ユーザーによる細かな操作が続く場合
➡ Ajaxで行ってきた部分の上位バージョンとして使われる？
➡ ブラウザで閲覧しているどこかのタイミングでリアルタイム
通信が必要なとき
.....

勉強会で議論していきましょう

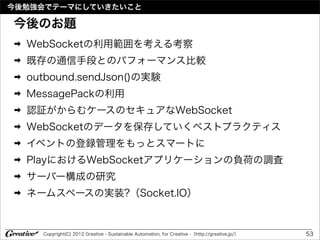

今後勉強会でテーマにしていきたいこと

今後のお題
➡ WebSocketの利用範囲を考える考察
➡ 既存の通信手段とのパフォーマンス比較
➡ outbound.sendJson()の実験
➡ MessagePackの利用
➡ 認証がからむケースのセキュアなWebSocket
➡ WebSocketのデータを保存していくベストプラクティス
➡ イベントの登録管理をもっとスマートに
➡ PlayにおけるWebSocketアプリケーションの負荷の調査
➡ サーバー構成の研究
➡ ネームスペースの実装?（Socket.IO）


ありがとうございました

PlayFramework + WebSocket 勉強会
今後も定期的に勉強会をします。#playbay にて情報を発信していきます。
ハンズオン中心でやろうかと。
わからないことを聞きやすいけど、ハックもがんがんする的な感じを目指してます。
