3. PERALATAN DAN BAHAN
1. Mal ulir
Mal ulir ini gunanya untuk
mengukur atau memeriksa ulir. Alat ini
terbuat dari bahan baja pelat. Satu set
mal ulir terdiri dari beberapa buah mal.
alat ini memiliki skala utama
0.25 sampai 6.00 bagi ulir metric dan
antara 2.5 sampai 28 gang per inchi
untuk uliir inchi. Memiliki 28 bilah,1 bilah
untuk sudut dan 27 lainnya untuk
mengecek jarak puncak ulir.
Terdiri dari mal ulir whitworth
dan metrik.
4. 2. Kunci soket
Kunci soket adalah
alat yang sangat serbaguna,
bila digunakan dengan
batang soket atau
pengungkit untuk
melepaskan mur atau baut.

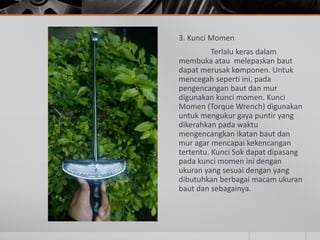

5. 3. Kunci Momen
Terlalu keras dalam
membuka atau melepaskan baut
dapat merusak komponen. Untuk
mencegah seperti ini, pada
pengencangan baut dan mur
digunakan kunci momen. Kunci
Momen (Torque Wrench) digunakan
untuk mengukur gaya puntir yang
dikerahkan pada waktu
mengencangkan ikatan baut dan
mur agar mencapai kekencangan
tertentu. Kunci Sok dapat dipasang
pada kunci momen ini dengan
ukuran yang sesuai dengan yang
dibutuhkan berbagai macam ukuran
baut dan sebagainya.
6. 4. Baut
Baut atau sekrup adalah
suatu batang atau tabung dengan
alur heliks pada permukaannya.
Penggunaan utamanya adalah
sebagai pengikat (fastener) untuk
menahan dua obyek bersama, dan
sebagai pesawat sederhana untuk
mengubah torsi (torque) menjadi
gaya linear. Baut dapat juga
didefinisikan sebagai bidang miring
yang membungkus suatu batang.
Sebagian besar baut dipererat
dengan memutarnya searah jarum
jam, yang disebut ulir kanan. Baut
dengan ulir kiri digunakan pada
kasus tertentu, misalnya saat baut
akan menjadi pelaku torsi
berlawanan arah jarum jam. Pedal
kiri dari sepeda memiliki ulir kiri.

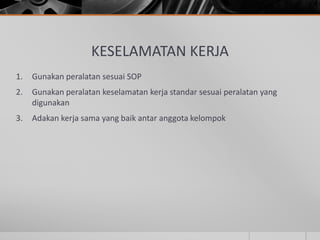

7. KESELAMATAN KERJA
1. Gunakan peralatan sesuai SOP
2. Gunakan peralatan keselamatan kerja standar sesuai peralatan yang
digunakan
3. Adakan kerja sama yang baik antar anggota kelompok

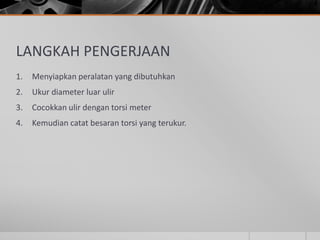

8. LANGKAH PENGERJAAN
1. Menyiapkan peralatan yang dibutuhkan
2. Ukur diameter luar ulir
3. Cocokkan ulir dengan torsi meter
4. Kemudian catat besaran torsi yang terukur.

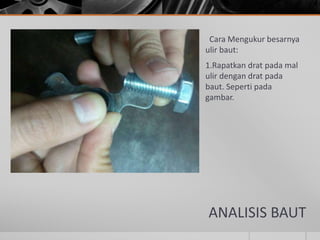

10. ANALISIS BAUT
Cara Mengukur besarnya
ulir baut:
1.Rapatkan drat pada mal
ulir dengan drat pada
baut. Seperti pada
gambar.

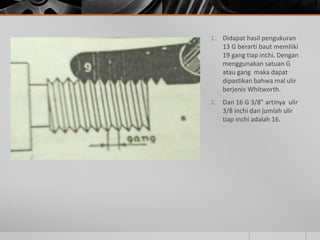

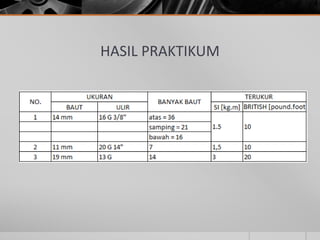

11. 1. Didapat hasil pengukuran
13 G berarti baut memiliki
19 gang tiap inchi. Dengan
menggunakan satuan G
atau gang maka dapat
dipastikan bahwa mal ulir
berjenis Whitworth.
2. Dan 16 G 3/8” artinya ulir
3/8 inchi dan jumlah ulir
tiap inchi adalah 16.
