INTRODUCCIÓ L’electricitat ésuna de les formes d’energia més utilitzades per l’ésser humà. L’emprem pràcticament per a tot, actualment seria impossible viure sense l’electricitat. Gràcies a l’electricitat podem il·luminar casa nostra, fer funcionar els nostres electrodomèstics, màquines ... L’èxit de l’electricitat com a font d’energia es troba en la facilitat per a obtenir-la, transportar-la i transformar-la en altres energies.
3.
EL CORRENT ELÈCTRICLes coses estan formades per àtoms. El centre de l’àtom s’anomena nucli on hi ha els protons (partícules de càrrega positiva ) i els neutrons (partícules sense càrrega ). Al voltant del nucli giren els electrons , partícules de càrrega negativa que són els responsables de l’energia que s’anomena electricitat .
4.
5.

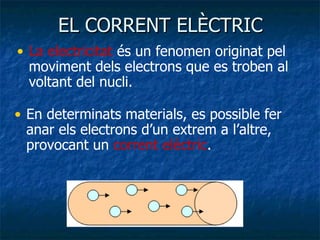

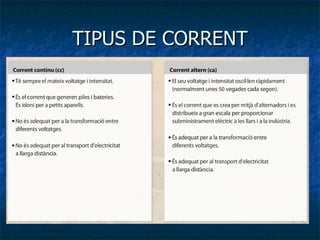

EL CORRENT ELÈCTRICLa electricitat és un fenomen originat pel moviment dels electrons que es troben al voltant del nucli. En determinats materials, es possible fer anar els electrons d’un extrem a l’altre, provocant un corrent elèctric .

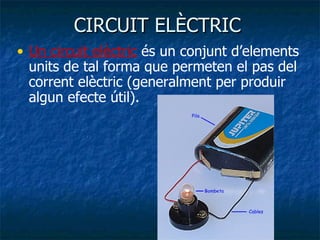

CIRCUIT ELÈCTRIC Un circuit elèctric és un conjunt d’elements units de tal forma que permeten el pas del corrent elèctric (generalment per produir algun efecte útil).
8.

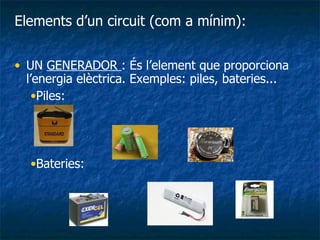

UN GENERADOR : És l’element que proporciona l’energia elèctrica. Exemples: piles, bateries... Piles: Bateries: Elements d’un circuit (com a mínim):
9.
CONDUCTOR : És l’element que transporta l’energia elèctrica. Exemple: cables. unipolar bipolar tripolar 1. Conductor 2.Aïllant 3. Coberta
10.

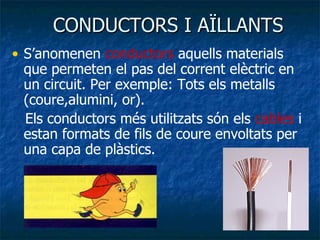

CONDUCTORS I AÏLLANTSS’anomenen conductors aquells materials que permeten el pas del corrent elèctric en un circuit. Per exemple: Tots els metalls (coure,alumini, or). Els conductors més utilitzats són els cables i estan formats de fils de coure envoltats per una capa de plàstics.
11.

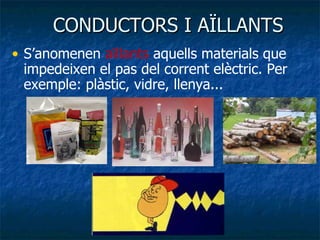

CONDUCTORS I AÏLLANTSS’anomenen aïllants aquells materials que impedeixen el pas del corrent elèctric. Per exemple: plàstic, vidre, llenya...
12.

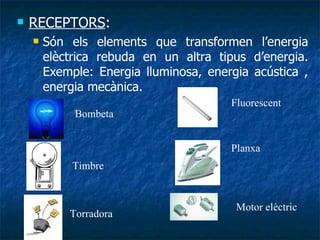

RECEPTORS : Són els elements que transformen l’energia elèctrica rebuda en un altra tipus d’energia. Exemple: Energia lluminosa, energia acústica , energia mecànica. Timbre Planxa Torradora Motor elèctric Bombeta Fluorescent
13.

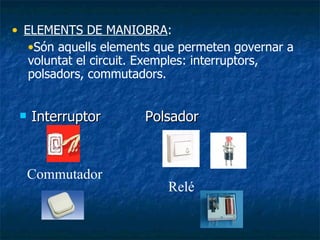

Interruptor Polsador ELEMENTSDE MANIOBRA : Són aquells elements que permeten governar a voluntat el circuit. Exemples: interruptors, polsadors, commutadors. Relé Commutador
14.

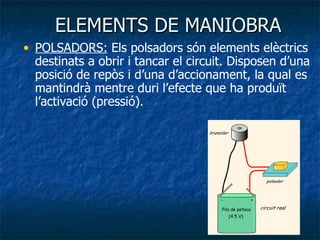

ELEMENTS DE MANIOBRAPOLSADORS: Els polsadors són elements elèctrics destinats a obrir i tancar el circuit. Disposen d’una posició de repòs i d’una d’accionament, la qual es mantindrà mentre duri l’efecte que ha produït l’activació (pressió).
15.

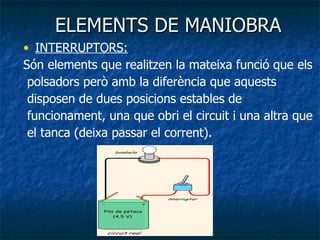

ELEMENTS DE MANIOBRAINTERRUPTORS: Són elements que realitzen la mateixa funció que els polsadors però amb la diferència que aquests disposen de dues posicions estables de funcionament, una que obri el circuit i una altra que el tanca (deixa passar el corrent).

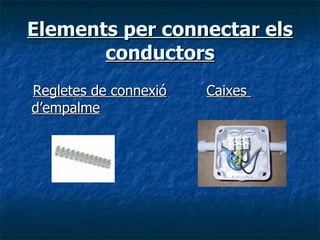

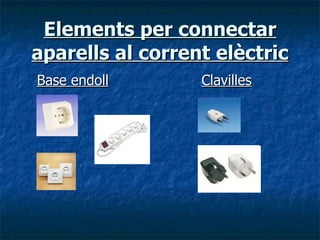

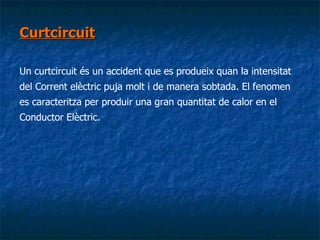

Curtcircuit Un curtcircuités un accident que es produeix quan la intensitat del Corrent elèctric puja molt i de manera sobtada. El fenomen es caracteritza per produir una gran quantitat de calor en el Conductor Elèctric.
19.
Sobrecàrrega Una sobrecàrregaelèctrica té lloc quan es connecten molts receptors a una font d’alimentació. Aleshores circula molt corrent pel circuit (sobreintensitat), la qual cosa pot produir un escalfament dels conductors elèctrics i originar un incendi o un mal funcionament dels elements del circuit. Per evitar les sobrecàrregues, s’utilitzen elements de protecció basats en fenòmens tèrmics, que detecten l'increment de temperatura, i en fenòmens magnètics, que detecten l'increment d’intensitat. Una sobrecàrrega no es produeix per un defecte del circuit sinó per un excés de receptors connectats; en canvi en un curtcircuit si que hi ha un defecte de l’aïllament del circuit o una operació incorrecta.
20.

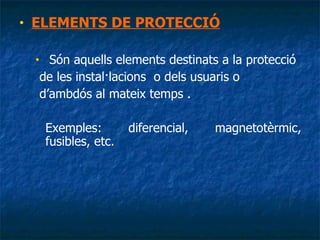

ELEMENTS DE PROTECCIÓSón aquells elements destinats a la protecció de les instal·lacions o dels usuaris o d’ambdós al mateix temps . Exemples: diferencial, magnetotèrmic, fusibles, etc.
21.

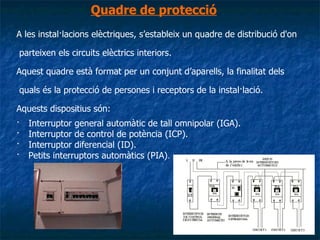

Quadre de proteccióA les instal·lacions elèctriques, s’estableix un quadre de distribució d'on parteixen els circuits elèctrics interiors. Aquest quadre està format per un conjunt d’aparells, la finalitat dels quals és la protecció de persones i receptors de la instal·lació. Aquests dispositius són: · Interruptor general automàtic de tall omnipolar (IGA). · Interruptor de control de potència (ICP). · Interruptor diferencial (ID). · Petits interruptors automàtics (PIA) .
22.

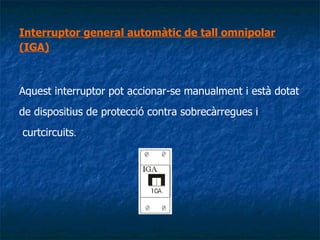

Interruptor general automàticde tall omnipolar (IGA) Aquest interruptor pot accionar-se manualment i està dotat de dispositius de protecció contra sobrecàrregues i curtcircuits .
23.

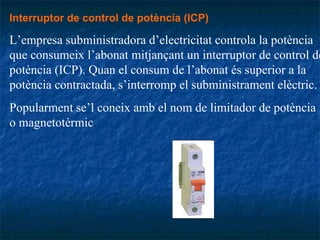

Interruptor de controlde potència (ICP) L’empresa subministradora d’electricitat controla la potència que consumeix l’abonat mitjançant un interruptor de control de potència (ICP). Quan el consum de l’abonat és superior a la potència contractada, s’interromp el subministrament elèctric. Popularment se’l coneix amb el nom de limitador de potència o magnetotèrmic .
24.

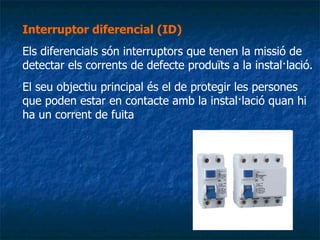

Interruptor diferencial (ID) Els diferencials són interruptors que tenen la missió de detectar els corrents de defecte produïts a la instal·lació. El seu objectiu principal és el de protegir les persones que poden estar en contacte amb la instal·lació quan hi ha un corrent de fuita ..
25.

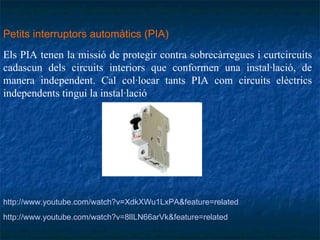

Petits interruptors automàtics(PIA) Els PIA tenen la missió de protegir contra sobrecàrregues i curtcircuits cadascun dels circuits interiors que conformen una instal·lació, de manera independent. Cal col·locar tants PIA com circuits elèctrics independents tingui la instal·lació . http://www.youtube.com/watch?v=8lILN66arVk&feature=related http://www.youtube.com/watch?v=XdkXWu1LxPA&feature=related
26.

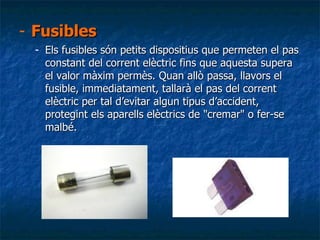

Fusibles Els fusiblessón petits dispositius que permeten el pas constant del corrent elèctric fins que aquesta supera el valor màxim permès. Quan allò passa, llavors el fusible, immediatament, tallarà el pas del corrent elèctric per tal d’evitar algun tipus d’accident, protegint els aparells elèctrics de "cremar" o fer-se malbé.

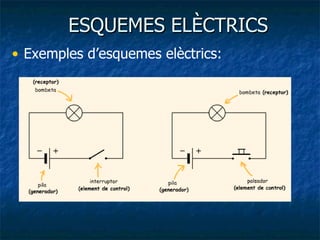

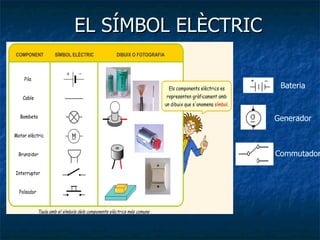

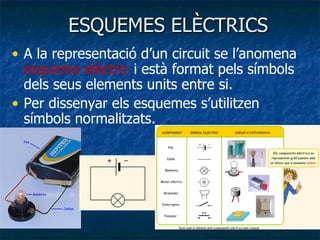

ESQUEMES ELÈCTRICS Ala representació d’un circuit se l’anomena esquema elèctric i està format pels símbols dels seus elements units entre si. Per dissenyar els esquemes s’utilitzen símbols normalitzats.

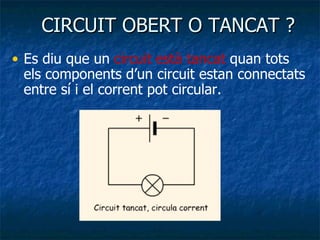

CIRCUIT OBERT OTANCAT ? Es diu que un circuit està tancat quan tots els components d’un circuit estan connectats entre sí i el corrent pot circular.
31.

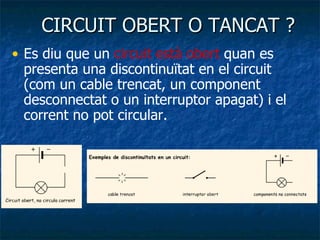

CIRCUIT OBERT OTANCAT ? Es diu que un circuit està obert quan es presenta una discontinuïtat en el circuit (com un cable trencat, un component desconnectat o un interruptor apagat) i el corrent no pot circular.
32.

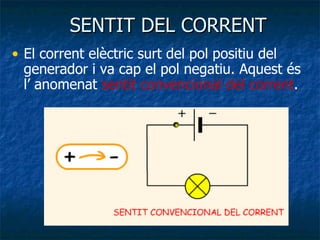

SENTIT DEL CORRENTEl corrent elèctric surt del pol positiu del generador i va cap el pol negatiu. Aquest és l’ anomenat sentit convencional del corrent .
33.
INTENSITAT Intensitat(I) és la quantitat de corrent elèctric que travessa un conductor per unitat de temps. La intensitat es mesura en ampers (A). La intensitat en el circuit hidràulic seria la quantitat d’aigua que cau.
34.

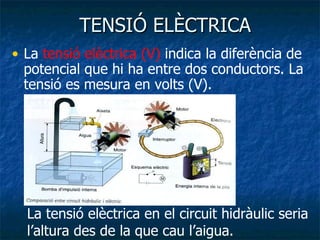

TENSIÓ ELÈCTRICA La tensió elèctrica (V) indica la diferència de potencial que hi ha entre dos conductors. La tensió es mesura en volts (V). La tensió elèctrica en el circuit hidràulic seria l’altura des de la que cau l’aigua.
35.
RESISTÈNCIA La resistència ( R ) expressa la major o menor dificultat que presenta un conductor al pas del corrent elèctric. La resistència en mesura en ohm (Ω). La resistència en el circuit hidràulic seria la la obstrucció de la canonada.
36.

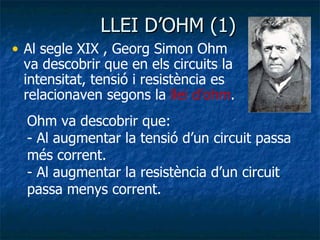

LLEI D’OHM (1)Al segle XIX , Georg Simon Ohm va descobrir que en els circuits la intensitat, tensió i resistència es relacionaven segons la llei d’ohm . Ohm va descobrir que: - Al augmentar la tensió d’un circuit passa més corrent. - Al augmentar la resistència d’un circuit passa menys corrent.
37.

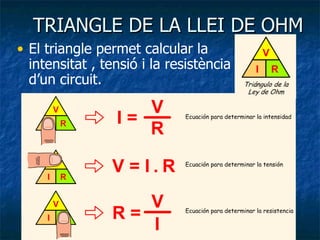

TRIANGLE DE LALLEI DE OHM El triangle permet calcular la intensitat , tensió i la resistència d’un circuit.
38.

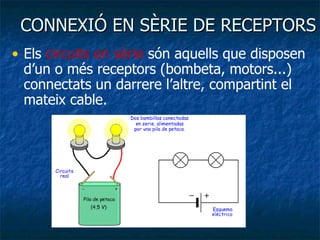

CONNEXIÓ EN SÈRIEDE RECEPTORS Els circuits en sèrie són aquells que disposen d’un o més receptors (bombeta, motors...) connectats un darrere l’altre, compartint el mateix cable.
39.

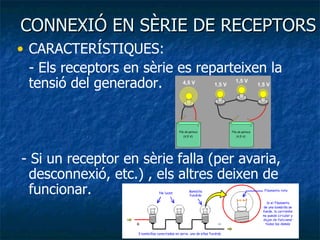

CONNEXIÓ EN SÈRIEDE RECEPTORS CARACTERÍSTIQUES: - Els receptors en sèrie es reparteixen la tensió del generador. - Si un receptor en sèrie falla (per avaria, desconnexió, etc.) , els altres deixen de funcionar.
40.

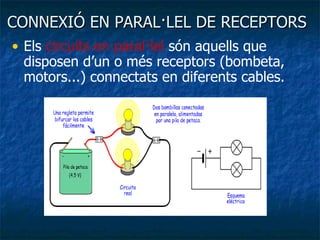

CONNEXIÓ EN PARAL·LELDE RECEPTORS Els circuits en paral·lel són aquells que disposen d’un o més receptors (bombeta, motors...) connectats en diferents cables.
41.

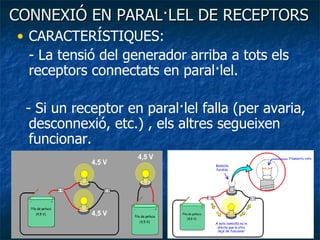

CONNEXIÓ EN PARAL·LELDE RECEPTORS CARACTERÍSTIQUES: - La tensió del generador arriba a tots els receptors connectats en paral·lel. - Si un receptor en paral·lel falla (per avaria, desconnexió, etc.) , els altres segueixen funcionar.
42.
CONNEXIÓ MIXTE DERECEPTORS Els circuits mixtos són aquells que disposen de receptors connectats en sèrie i en paral·lel.
43.
CONNEXIÓ MIXTA DERECEPTORS CARACTERÍSTIQUES: - Combina al mateix temps les característiques dels circuits en sèrie i en paral·lel.
44.

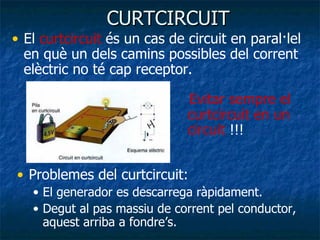

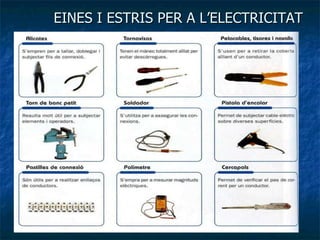

CURTCIRCUIT El curtcircuit és un cas de circuit en paral·lel en què un dels camins possibles del corrent elèctric no té cap receptor. Problemes del curtcircuit: El generador es descarrega ràpidament. Degut al pas massiu de corrent pel conductor, aquest arriba a fondre’s. Evitar sempre el curtcircuit en un circuit !!!
