The Things Networkの概要と国内ユースケース
- 2.
- 3. LoRa変調技術の発明者 Nicolas Sornin ※2019年2月TheThings Conferenceにて
- 4. Our mission isto build a DECENTRALIZED,OPEN and CROWDSOURCED Internet of Things data network owned and operated by its USERS ユーザによって所有および運営されている分散型のオープンなクラウド ベースのIoTデータネットワークを構築する The Things Network創業者の二人、 Johan Stokking （左：Tech Lead/CTO） Wienke Giezeman（右: CEO） TTNのミッション

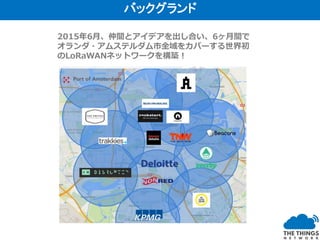

- 5.

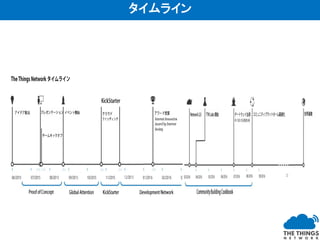

- 6.
- 7. 「The Next Webとして、私たちは このような取り組みを受け入れてい ます。IoTのためのオープンで無料 のネットワークを構築し、誰もがそ れを使うことは、私たちの信念と一 致しています。」 -Boris、CEO The Next Web 「TTNについて私が本当に興味深い のは、アムステルダム市政府とはまっ たく関わっていないということです。 これは、アムステルダムの住民によっ て完全に開始され、資金提供され構築 されたものです。」 - アムステルダムCTO、Ger Baron スポンサー

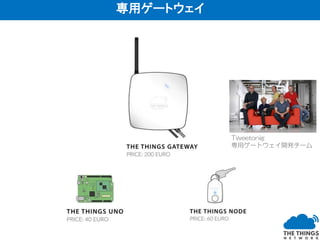

- 8.
- 9.

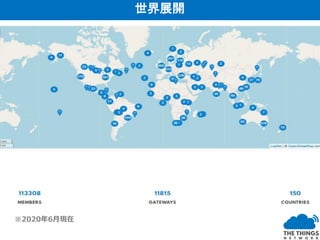

- 10.

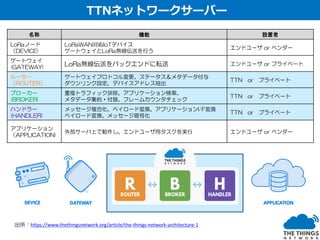

- 11. 名称 機能 設置者 LoRaノード （DEVICE) LoRaWAN対応IoTデバイス ゲートウェイとLoRa無線伝送を行う エンドユーザor ベンダー ゲートウェイ (GATEWAY) LoRa無線伝送をバックエンドに転送 エンドユーザ or プライベート ルーター （ROUTER） ゲートウェイプロトコル変更、ステータス＆メタデータ付与 ダウンリンク設定、デバイスアドレス抽出 TTN or プライベート ブローカー (BROKER) 重複トラフィック排除、アプリケーション検索、 メタデータ集約・付替、フレームカウンタチェック TTN or プライベート ハンドラー (HANDLER) メッセージ複合化、ペイロード変換、アプリケーションI/F変換 ペイロード変換、メッセージ暗号化 TTN or プライベート アプリケーション （APPLICATION) 外部サーバ上で動作し、エンドユーザ用タスクを実行 エンドユーザ or ベンダー 出所：https://www.thethingsnetwork.org/article/the-things-network-architecture-1 TTNネットワークサーバー

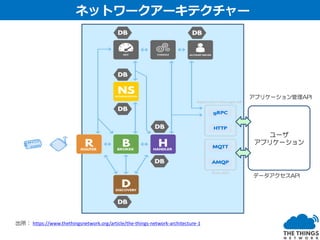

- 12.

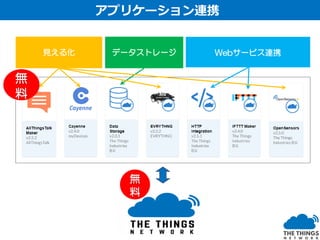

- 13.
- 14. TTNパブリック TTNパブリック プライベート TTNパブリック ハイブリッド①③ プライベート② 出所：https://www.thethingsnetwork.org/wiki/Backend/Home Github https://github.com/TheThingsNetwork/ttn スケーラビリティ
- 15.

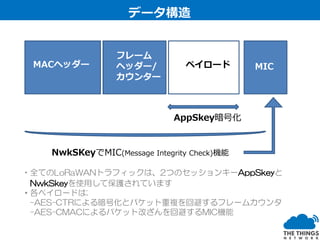

- 16. MACヘッダー フレーム ヘッダー/ カウンター ペイロード MIC AppSkey暗号化 NwkSKeyでMIC(Message IntegrityCheck)機能 ・全てのLoRaWANトラフィックは、2つのセッションキーAppSkeyと NwkSkeyを使用して保護されています ・各ペイロードは; -AES-CTRによる暗号化とパケット重複を回避するフレームカウンタ -AES-CMACによるパケット改ざんを回避するMIC機能 データ構造

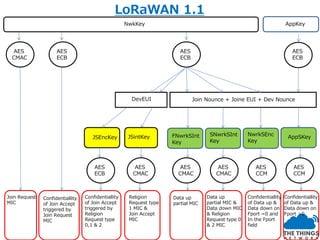

- 17. NwkKey AppKey AES CMAC AES ECB AES ECB AES ECB DevEUI JoinNounce + Joine EUI + Dev Nounce JSEncKey JSintKey FNwrkSInt Key SNwrkSInt Key NwrkSEnc Key AppSKey AES ECB AES CMAC AES CMAC AES CMAC AES CCM AES CCM 0 Join Request MIC Confidentiallity of Join Accept triggered by Join Request MIC Confidentiallity of Join Accept triggered by Religion Request type 0,1 & 2 Religion Request type 1 MIC & Join Accept MIC Data up partial MIC Confidentiallity of Data up & Data down on Fport =0 and In the Fport field Data up partial MIC & Data down MIC & Religion Request type 0 & 2 MIC Confidentiallity of Data up & Data down on Fport >0 LoRaWAN 1.1

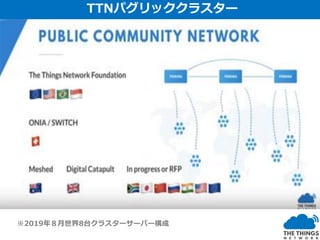

- 18.

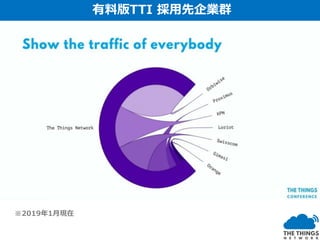

- 19.

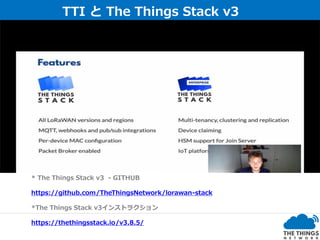

- 20. TTI と TheThings Stack v3 * The Things Stack v3 - GITHUB https://github.com/TheThingsNetwork/lorawan-stack *The Things Stack v3インストラクション https://thethingsstack.io/v3.8.5/
- 21. ・世界各都市ごとに非営利で LoRaWANコミュニティを創設 ・最低条件として8名の参加メンバー ・基本機能とコミュニティ運営ツール ・API連携対応可だが基本自己責任 ・現在国内41都市で自主運営中 ・2018年からサービス開始 ・顧客オンプレミス環境に有償対応 ・基本機能＋カスタマイズ有償対応 ・チューニングや既存システム連携可 ・欧州キャリアや欧州大手企業実績有 ・国内ではこれから拡販開始予定 オランダ・アムステルダム本社TTI BV PEERING ※ 国内28カ所 国内41カ所TTNコミュニティ https://www.thethingsnetwork.o rg/country/japan/
- 22.

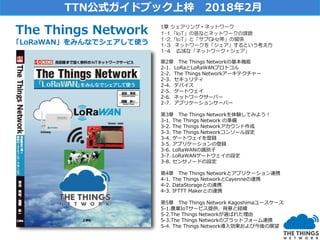

- 23. 1章 シェアリング・ネットワーク 1-1.「IoT」の普及とネットワークの課題 1-2.「IoT」と「サブGHz帯」の関係 1-3. ネットワークを「シェア」するという考え方 1-4.広域な「ネットワーク・シェア」 第2章 The Things Networkの基本機能 2-1. LoRaとLoRaWANプロトコル 2-2. The Things Networkアーキテクチャー 2-3. セキュリティ 2-4. デバイス 2-5. ゲートウェイ 2-6. ネットワークサーバー 2-7. アプリケーションサーバー 第3章 The Things Networkを体験してみよう！ 3-1. The Things Network の準備 3-2. The Things Networkアカウント作成 3-3. The Things Networkコンソール設定 3-4. ゲートウェイを登録 3-5. アプリケーションの登録 3-6. LoRaWANの識別子 3-7. LoRaWANゲートウェイの設定 3-8. センサノードの設定 第4章 The Things Networkとアプリケーション連携 4-1. The Things NetworkとCayenneの連携 4-2. DataStorageとの連携 4-3. IFTTT Makerとの連携 第5章 The Things Network Kagoshimaユースケース 5-1.農業IoTサービス提供、背景と経緯 5-2.The Things Networkが選ばれた理由 5-3.The Things Networkのプラットフォーム連携 5-4. The Things Network導入効果および今後の展望 The Things Network 「LoRaWAN」をみんなでシェアして使う TTN公式ガイドブック上梓 2018年2月
- 24.

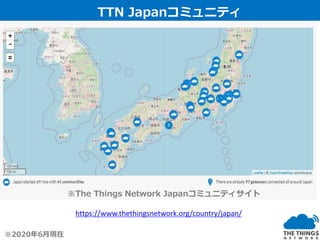

- 25. TTN Japanコミュニティ ※2020年6月現在 ※The ThingsNetwork Japanコミュニティサイト https://www.thethingsnetwork.org/country/japan/

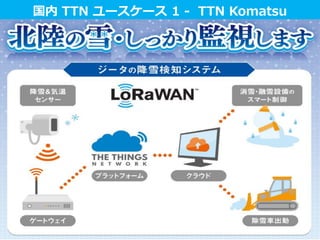

- 26. 国内 TTN ユースケース1 - TTN Komatsu

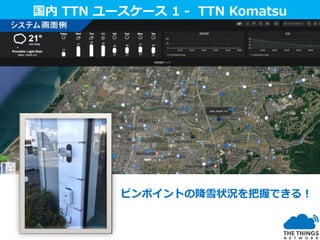

- 27. 国内 TTN ユースケース国内TTN ユースケース 1 - TTN Komatsu ピンポイントの降雪状況を把握できる！

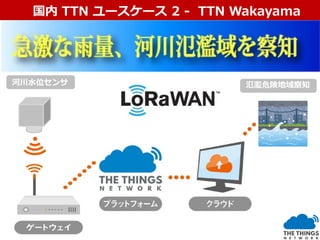

- 28. 国内ユースケース国内 TTN ユースケース2 - TTN Wakayama 河川水位センサ 氾濫危険地域察知

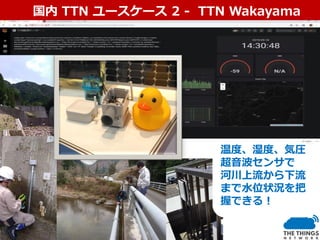

- 29. 国内ユースケース国内 TTN ユースケース2 - TTN Wakayama 温度、湿度、気圧 超音波センサで 河川上流から下流 まで水位状況を把 握できる！

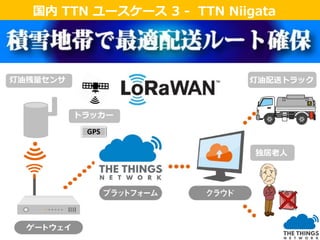

- 30. 国内ユースケース国内 TTN ユースケース3 - TTN Niigata 灯油残量センサ 灯油配送トラック 独居老人 トラッカー GPS
- 31. 国内 TTN ユースケース国内TTN ユースケース 3 - TTN Niigata 灯油業者とユーザーの利便性追求！

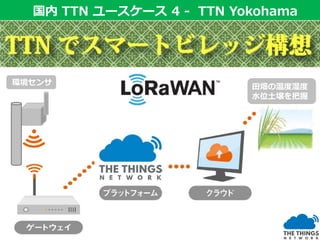

- 32. 国内 TTN ユースケース国内TTN ユースケース 4 - TTN Yokohama 環境センサ 田畑の温度湿度 水位土壌を把握

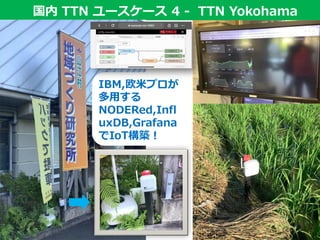

- 33. 国内 TTN ユースケース国内TTN ユースケース 4 - TTN Yokohama IBM,欧米プロが 多用する NODERed,Infl uxDB,Grafana でIoT構築！
