ソーラー給電・普及型ウェザーステーション WSC2-Compact-LS 日本語マニュアル

ソーラー給電・普及型ウェザーステーション WSC2-Compact-LS 日本語マニュアル

Technology◦
Related topics:
Low-Cost•

Embed presentation

Download to read offline

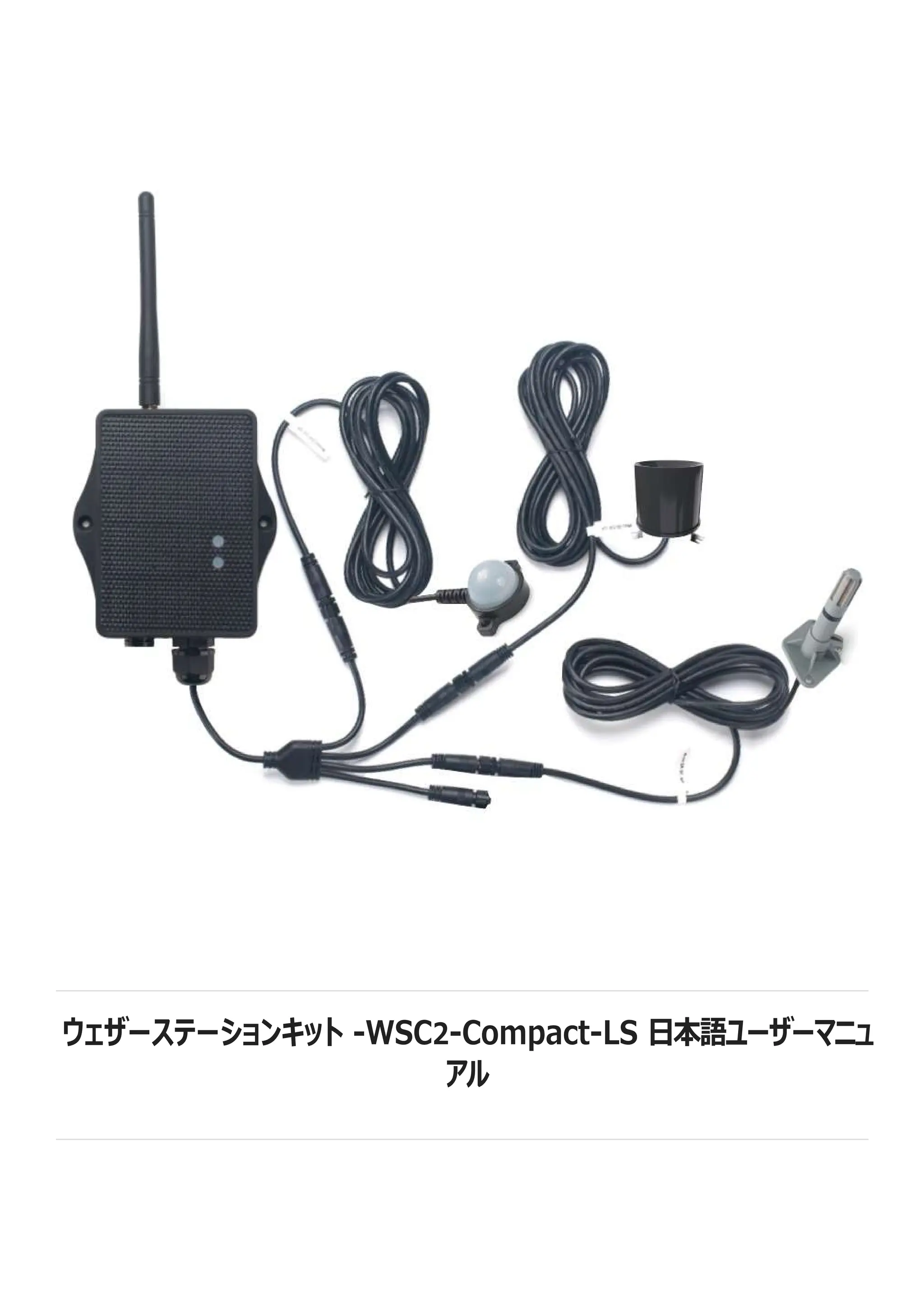

ウェザーステーションキット -WSC2-Compact-LS 日本語ユーザーマニュ アル
目次 1. イントロダクション.........................................................................................................5 1.1概要.............................................................................................................................. 5 1.2WSC2-Compact-LS の特徴と仕様.................................................................................6 1.3 3 in 1 センサー: DR-THP-6P...................................................................................................6 1.4 照度センサー: DR-IL-6P..........................................................................................................7 1.5 雨量計: DR-RG-6P.............................................................................................................................7 1.6スリープモードとワークモード.....................................................................................7 1.7ボタン& LED.......................................................................................................................7 1.8BLE 接続............................................................................................................................8 1.9ピン配置............................................................................................................................9 1.10 メカニカル (LS バージョンのみ)......................................................................................................9 2. 使い方..................................................................................................................10 2.1 どのように動作するか？..........................................................................................................10 2.2 LoRaWAN ネットワーク (OTAA)の使用例.......................................................................................10 2.3 アップリンクペイロード.............................................................................................................15 2.3.1 アップリンク FPORT=5, デバイスステータス....................................................................................16 2.3.2 アップリンク FPORT=2, リアルタイムセンサー値..............................................................................17 2.4 Unix タイムスタンプ...............................................................................................................18 2.5 デバイスタイム設定.................................................................................................................19 2.6周波数プラン......................................................................................................................19 3. WSC2-Compact-LS の設定.........................................................................................20 3.1 設定方法.......................................................................................................................20 3.2シリアルアクセスパスワード............................................................................................................20 3.3 一般コマンド......................................................................................................................22 3.4 WSC2-Compact-LS 用特別コマンド.............................................................................................22 3.4.1 送信インターバル時間設定.................................................................................................22 3.4.2割り込みモード設定........................................................................................................23 3.4.3 トータルカウント値設定と取得..............................................................................................24 3.4.4 割り込み又はカウントモード設定...........................................................................................24 3.4.5タイム同期方法設定......................................................................................................24
3.4.6タイム同期インターバル設定...............................................................................................25 4.電力消費＆バッテリー..........................................................................................................26 4.1AI を利用してバッテリーライフ寿命計算.............................................................................................26 4.2ソーラー給電インストラクション.......................................................................................................27 5.OTA ファームウェアアップデート..................................................................................................28 6. FAQ....................................................................................................................28 7. トラブルシューティング....................................................................................................28 7.1なぜ雨量計はデータを取得できないですか？........................................................................................28 8.注文情報................................................................................................................29 9.梱包情報.......................................................................................................................29 10.サポート...............................................................................................................29
ウェザーステーションキットWSC30-L 日本語マニュアル 4 / 34 1. イントロダクション 1.1概要 WSC2-Compact-LS は、Dragino の第 3 世代 ウェザーステーションキットです。このキットは、天気予報のための情報を提 供したり、天気や気候を研究するために、大気の状態を測定するために設計されています。 第 3 世代ウェザーステーションキットのワイヤレス送信機（WSC2-Compact-LS）とセンサーは低消費電力で、余分な電源 や MQTT を必要としません。 簡単な設置方法と低コストで長距離無線ウェザーステーションキットを提供することを目標として います。 ウェザーステーションキット WSC2-Compact-LS には、LoRaWAN 送信機、温度/湿度/気圧の 3 in 1 センサー、照度セ ンサー、レインゲージが含まれています： 温度、湿度、気圧トランスミッターは、ウェザーステーションと通信するために I2C イン ターフェイスを使用しています。 また、転倒バケツ方式の雨量計を接続するためにパルスカウント入力を備えています。 1.2WSC2-Compact-LS の特徴と仕様 LoRaWAN 1.0.3 クラス A 周波数帯域: CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865 超低消費電力 割り込み雨量計サポート Bluetooth v5.1 サポートと LoRaWAN 遠隔設定可能 無線 OTA(Over The Air)ファームウェアアップデート パラメーター変更のための AT コマンド対応 設定変更のためのダウンリンク機能 IP66 ベース防水ケース 3000mAh 充電式リチウムイオンバッテリー 1.3 3 in 1 センサー: DR-THP-6P 温度センサー:
ウェザーステーションキットWSC30-L 日本語マニュアル 5 / 34 測定範囲: -40 to + 80°C 精度: ±0.2 @ 0-90 °C 分解: 0.1°C ロングタームシフト: <0.03 湿度: 測定範囲: 0 ~ 99.9% RH 精度: ± 2%RH ( 0 ~ 100%RH) 分解: 0.01% RH ロングタームシフト: <0.25 % 気圧: 精度: ±0.1kPa@25°C 101kPa 測定範囲: 300 ~ 1100hPa
ウェザーステーションキット -WSC2-Compact-LS 日本語マニュアル 6 / 34 1.4 照度センサー: DR-IL-6P BH1750 ベース 照度センサー 分解: 1 lx 測定範囲: 0-65535 lx 動作範囲: -40 °C ~ 85 °C ケーブル長 : 50cm 1.5雨量計: DR-RG-6P 雨量直径: 200mm; 鋭角刃: 40° ~ 45° 測定範囲: 規定値 0~100mm/day 分解: 0.1mm 降雨強度範囲: 0.01~4mm/min 出力シグナル: パルス信号 ケーブル仕様: 2 メーター長、 2 ワイヤーシステム (パルス信号)
ウェザーステーションキット -WSC2-Compact-LS 日本語マニュアル 7 / 34 1.6スリープモードとワークモード ディープスリープモード： センサーは LoRaWAN をアクティブにしません。このモードは、バッテリーの寿命を節約するために保管 や出荷に使用されます。 ワークモード： このモードでは、センサーは LoRaWAN センサーとして動作し、LoRaWAN ネットワークに参加し、センサーデー タをサーバーに送信します。各サンプリング/送受信の間は、センサーは IDLE モードとなり、IDLE モードでは、センサーはディー プスリープモードと同じ消費電力を持ちます。 1.7ボタン & LED
ウェザーステーションキット -WSC2-Compact-LS 日本語マニュアル 8 / 34 ACT でのふるまい 機能 アクション 1~3s アップリンク送信 センサーが既に LoRaWAN ネット ワークに接続され ている場合、センサーはアップリンクパケットを送信し、 青色 LED が 1 回点滅します。 その間、BLE モジュールはアクティブになり、ユーザーは BLE 経由でデバイスに接続することができます。 >3s デバイスをアクティブ 緑色 LED が高速で 5 回点滅し、デバイスは 3 秒 間 OTA モードに入ります。そして LoRaWAN ネット ワークに参加し始めます。 ネットワークに参加した後、色 LED が 5 秒間点灯し ます。 センサーがアクティブになると、BLE モジュールがアクティ ブになり、ユーザーはデバイスが LoRaWAN ネットワー クに参加するかどうかに関係なく、BLE 経由でデバイ スに接続することができます。 x5 デバイスをディアクティブ 赤色 LED が 5 秒間点灯します。デバイスがディープス リープモードであることを意味します。 1.8BLE 接続
ウェザーステーションキット -WSC2-Compact-LS 日本 語マニュアル 9 / 34 WSC2-Compact-LS は BLE リモートコントロールをサポートしています。 BLE はセンサーのパラメータを設定したり、センサーからのコンソール出力を確認するために使用することができます。BLE は以下の 場合のみ有効です: ボタンを押してアップリンク送信します ボタンを押して、デバイスをアクティブにします デバイス 電源オンまたはリセット 60 秒以内に BLE のアクティビティ接続がない場合、センサーは BLE モジュールをシャットダウンし、低電力モードに入りま す。 1.9ピン配置 1.10 メカニカル(LS バージョンのみ)
ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 10 / 34 2. 使い方 2.1 どのように動作するか？ 各 WSC2-Compact-LS には世界共通の OTAA キーが同梱されています。WSC2-Compact-LS を LoRaWAN ネット ワークで使用するには、LoRaWAN ネットワークサーバに OTAA キーを入力する必要があります。 下記の手順でインストールを完了します。WSC2-Compact-LS を LoRaWAN サーバーに作成し、WSC2-Compact-LS の電源を入れると LoRaWAN ネットワークに参加し、センサーデータの送信を開始します。各アップリンクのデフォルト時間は 20 分です。 2.2 LoRaWAN ネットワーク(OTAA)での使用例 ここでは、TTN V3 LoRaWAN IoT サーバーへの参加方法の例を示します。他の LoRaWAN IoT サーバーも同様の手順で使 用できます。 DLOS8N 屋外 LoRaWAN ゲートウェイは、すでに TTN V3 ネットワークに接続するように設定されているとします。TTN V3 network に WSC2-Compact-LS デバイスを追加する必要があります: ステップ 1: WSC2-Compact-LS の OTAA キーで TTN V3 にデバイスを作成します。 各 WSC2-Compact-LS に は、デフォルトのデバイス EUI を示す以下のステッカーが貼付されて出荷されます:
ウェザーステーションキット -WSC2-Compact-LS 日本語マニュ アル 11 / 33 34 ユーザーは、LoRaWAN サーバーポータルメニューでこれらのキーを入力することができます。下記は TTN V3 のスクリーンショッ トです: アプリケーションを作成します。
ウェザーステーションキット -WSC2-Compact-LS 日本語マ 12 / 34 作成されたアプリケーションにデバイスを追加します。 エンドデバイスのスペックを手動で入力します。
ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 13 / 34 DevEUI と AppKey を追加します。デバイスのプラットフォーム ID をカスタマイズします。
ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 14 / 34 ステップ 2: デコーダーを追加します。 TTN では、ユーザーがカスタムペイロードを追加して、フレンドリーな読みを表示することができます。デコーダーを入手するには、このリ ンクをクリックしてください: https://github.com/dragino/dragino-end-node-decoder/tree/main/ 下記は TTN スクリーンショットです。
ウェザーステーションキット -WSC2-Compact-LS 日本 語マニュアル 15 / 34 ステップ３: WSC2-Compact-LS をアクティベイとする ボタンを 5 秒間押し、WSC2-Compact-LS を起動します。 緑色 LED が 5 回点滅し、デバイスは 3 秒間 OTA モードに入ります。そして LoRaWAN ネットワークに参加し始めます。 ネットワークに参加した後、緑色 LED が 5 秒間点灯します。 ジョインネットワーク参加成功後、TTN へのメッセージのアップロードが開始され、コンソールパネルにメッセージが表示されます。 2.3 アップリンクペイロード アップリンクのペイロードには次の 2 種類があります: 有効なセンサー値およびその他のステータス/制御コマンド 有効なセンサー値: Use FPORT=2 その他のステータス/制御コマンド: FPORT ２以上を使用
ウェザーステーションキット -WSC2-Compact-LS 日本 語マニュアル 16 / 34 2.3.1 アップリンク FPORT=5, デバイスステータス ユーザは、ダウンリンクコマンド(0x26 01)を使用し、WSC2-Compact-LS に機器設定の詳細を送信するよう要求する ことができます。WSC2-Compact-LS は 、FPort=5 経由でペイロードをサーバにアップリンクします。 ペイロードフォーマットは下記となります。 デバイスステータス(FPORT=5) Size(bytes) 1 2 1 1 2 Value Sensor Model Firmware Version Frequency Band Sub-band BAT Sensor Model:WSC2-Compact-LS 用としてこの値は、 0x4A Firmware Version: 0x0100, というのは v1.0.0 version です。 Frequency Band: 0x01: EU868 0x02: US915 0x03: IN865 0x04: AU915 0x05: KZ865 0x06: RU864 0x07: AS923 0x08: AS923-1 0x09: AS923-2 0x0a: AS923-3 Sub-Band: AU915 and US915:value 0x00 ~ 0x08 CN470: value 0x0B ~ 0x0C Other Bands: Always 0x00
ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 17 / 34 Battery Info: WSC2-Compact-LS MCU のバッテリー電圧を示します。 例: 0x0C66/1000 = 3174/1000=3.174V また、ダウンリンクコマンド（0x23 01）を使用して、WSC2-Compact-LS のアップリンクポートを変更することができま す: ダウンリンク例: 0x23 01(FPort 1 に変更) 2.3.2 アップリンク FPORT=2, リアルタイムセンサー値 WSC2-Compact-LS は、LoRaWAN ネットワークに正常に参加すると、Device Config uplink の後にこの uplink を送信し ます。また、定期的にアップリンクを送信します。デフォルトの間隔は 20 分ですが、変更は可能です。 アップリンクは FPORT=2 を使用し、デフォルトでは 20 分ごとに 1 回アップリンクを送信します。 Size(byt es) 2 1 3 2 2 2 2 2 1 Value Battery Payload_ ver Rain temp_DS18 B20 Temperatur e Humidity Pressure illumination i_flag バッテリー センサーの電池残量 例 1: 0x0C72 = 3186mV 例 2: 0x0B49 = 2889mV
ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 18 / 34 温度
ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 19 / 34 例: ペイロードが 0105H の場合: (0105 & 8000 == 0), temp = 0105H /10 = 26.1 ℃ ペイロードが FF3FH の場合 : (FF3F & 8000 == 1) , temp = (FF3FH - 65536)/10 = -19.3 ℃ (FF3F & 8000:最上位ビットが 1 かどうかを判断し、最上位ビットが 1 の場合は負とする) 湿度 例：0x(0199) = 409 Value: 409 / 10=40.9, So 40.9% 気圧 例:0x(27ED) = 10221 Value: 10221/100 = 102.21Pa 照度 例:0x(0097) = 151 Lux 2.4 Unix タイムスタンプ WSC2-Compact-LS は Unix の TimeStamp フォーマットを使用しています。 ユーザーは下記リンクからこの時間を入手できます： https://www.epochconverter.com/ 下記はコンバーターの具体例です。
ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 20 / 34 上図で、AT+TIMESTAMP=1742278702 またはダウンリンク 3067D9102E を使用して、現在時刻を設定することができま す：2025 年 3 月 18 日 06 時 18 分 22 秒 2.5 デバイス時間設定 デバイスの時刻を設定するには 2 つの方法があります: 1.LoRaWAN MAC コマンド経由 (デフォルト設定) MAC コマンドでシンクタイムを有効にするには、SYNCMOD=1 を設定する必要があります。 WSC2-Compact-LS が LoRaWAN ネットワークに参加すると、WSC2-Compact-LS は 、MAC コマンド （DeviceTimeReq）を送信し、サーバは現在の時刻を WSC2-Compact-LS に送信するために （DeviceTimeAns）を返信します。WSC2-Compact-LS が、サーバから時刻を取得できなかった場合、WSC2- Compact-LS は、内部時刻を使用し、次の時刻要求を待ちます（AT+SYNCTDC で時刻要求期間を設定、デフォルト は 10 日） 注記：LoRaWAN サーバは、LoRaWAN v1.0.3(MAC v1.0.3)以上に対応している必要があり、Chirpstack、TTN v3、loriot には対応してますが、TTN v2 には対応してません！ サーバーがこのコマンドをサポートしていない場合、このコマ ンドでアップリンクパケットをスルーしてしまうので、SYNCMOD=1 の場合、TTN v2 のタイムリクエストパケットを失うことに なります。 2.手動で時間設定 あらかじめSYNCMOD=0 に設定しないと、ユーザーが設定した時刻はサーバーが設定した時刻に上書きされます。 2.6周波数プラン WSC2-Compact-LS は、デフォルトで OTAA モードと以下の周波数プランを使用します。 各周波数帯は異なるファームウェアを 使用するため、ユーザは自国の対応する周波数帯にファームウェアをアップデートしなければなりません。下記をご参照ください。 http://wiki.dragino.com/xwiki/bin/view/Main/End%20Device%20Frequency %20Band/
ウェザーステーションキット -WSC2-Compact-LS 日本語マニュア ル 21 / 34 3. WSC2-Compact-LS の設定 3.1 設定方法 WSC2-Compact-LS は以下の設定方法をサポートしています: Bluetooth 経由で AT コマンド(推奨): https://wiki.dragino.com/xwiki/bin/view/Main/BLE%20Bluetooth%20Remote%20Configu re/ UART 経由で AT コマンド : https://wiki.dragino.com/xwiki/bin/view/Main/UART%20Access%20for%20LoRa%20ST %20v4%20base%20model/#H2.3UARTConnectionforSN50v3basemotherboard LoRaWAN ダウンリンクコマンド： https://wiki.dragino.com/xwiki/bin/view/Main/ 3.2シリアルアクセスパスワード Bluetooth または UART 接続が成功したら、シリアルアクセスパスワードを使用して AT 命令ウィンドウに入ります。 ノードの箱のラベルには初期パスワードが印刷されます：AT+PIN=xxxxxx、AT 命令ウィンドウにアクセスするには直接 6 桁のパ スワードを使用します。
ウェザーステーションキット -WSC2-Compact-LS 日本語マニュア ル 22 / 34 パスワードを変更する必要がある場合は、AT+PWORD=xxxxxx（6 文字）を使用します。 注記：コマンド入力後、改行を入れる必要がありますが、Bluetooth ツールや UART 接続ツールで自動改行を設定すること もできます。
ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 23 / 34
ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 24 / 34 3.3 一般コマンド これらのコマンドは、下記を設定するためのものです: 一般的なシステム設定: アップリンクインターバル（間隔） LoRaWAN プロトコルと無線関連コマンド これらのコマンドは DLWS-005 LoRaWAN スタックをサポートする全ての Dragino デバイスに共通です。これらのコマンドは下記 wiki にあります: http://wiki.dragino.com/xwiki/bin/view/Main/ End%20Device%20AT%20Commands%20and%20Downlink% 3.4 WSC2-Compact-LS 用特別コマンド これらのコマンドは WSC2-Compact-LS でのみ有効です。 3.4.1 送信間隔の時間設定 特徴: LoRaWAN エンドノードの送信間隔を変更します。
ウェザーステーションキット -WSC2-Compact-LS 日本語マニュ アル 25 / 34 AT コマンド: AT+TD コマンド例 機能 レスポンス AT+TDC=? 現在の送信間隔を表示 30000 OK the interval is 30000ms = 30s AT+TDC=60000 送信間隔を設定 OK Set transmit interval to 60000ms = 60 seconds Downlink コマンド: 0x01 フォーマット: コマンドコード(0x01)の後に 3 バイトの時間値が続きます。 ダウンリンクペイロード=0100003C の場合、ノードの送信間隔を 0x00003C=60(S)、タイプコードを 01 に設定します。 例1: Downlink Payload: 0100001E // 送信間隔（TDC）＝30 秒に設定 例2: Downlink Payload: 0100003C // 送信間隔（TDC）＝60 秒に設定 3.4.2 割り込みモード設定 GPIO_EXIT ピンの割り込みモードを設定します。 AT+INTMOD=0 を設定すると、GPIO_EXIT はデジタル入力ポートとして使用されます。 AT コマンド: AT+INTMOD コマンド例 機能 レスポンス AT+INTMOD=? 現在の割り込みモードを表示 0 OK the mode is 0 =Disable Interrupt AT+INTMOD=2 送信間隔の設定 0. (割り込み禁止), 1. (立ち上がりおよび立ち下がりエッジによるトリ ガー) 2. (立ち下がりエッジによるトリガー) 3. (立ち上がりエッジによるトリガー) OK Downlink コマンド: 0x06 フォーマット: コマンドコード(0x06)の後に 3 バイト続きます。 これは、エンドノードの割り込みモードが 0x000003=3（立ち上がりエッジトリガー）に設定され、タイプコードが 06 である ことを意味します。
ウェザーステーションキット -WSC2-Compact-LS 日本語マニュ アル 26 / 34 例1: Downlink Payload: 06000000 // 割り込みモードをオフ 例2: Downlink Payload: 06000003 // 割り込みモードを立ち上がりエッジトリガーに設定 3.4.3 合計カウント値を設定または取得 特徴： 設定値からカウントを開始するように設定できます。(カウントモードでのみ使用可能） AT コマンド: コマンド例 機能 レスポンス AT+SETCNT=1000 合計カウント数が 1000 から始まるように設定 OK ダウンリンクコマンド: フォーマット： フォーマット：コマンドコード(0x09)の後に 4 バイトの時間値が続きます。 ダウンリンクペイロード=09000003E8 の場合、これは、タイプコードが 09 の間、0x000003E8=1000(回)の設定から END ノードのカウントを開始することを意味します。 例 1: ダウンリンクペイロード: 09000003E8 // 1000＝1000（回）からカウントを開始するように値を設定 3.4.4 割り込みまたはカウントモードの設定 特徴 ：ユーザーは必要に応じてトリガーモードをカウントモードまたは割り込みモードに設定することができます。 AT コマンド: コマンド事例 機能 レスポンス AT+COUNTMOD=0 割り込みモード設定 OK AT+COUNTMOD=1 カウントモード設定 OK Downlink コマンド: フォーマット：コマンドコード（0x10）の後に 1 バイトの時間値が続きます。 ダウンリンクペイロード=10 00 の場合、タイプコードが 10 の間、トリガモードを割り込みモードに設定します。 例 1: Downlink Payload: 10 00 // 同じ機能： AT+COUNTMOD=0 を割り込みモードに設定 3.4.5 時刻同期方法の設定 特徴 ：このコマンドは、タイムゾーンによる自動時刻較正（時刻同期方法の取得または設定）を有効にするために 使用します。 AT コマンド: AT+SYNCMOD
ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 27 / 34 コマンド事例 Example Function Response/Parameter AT+SYNCMOD=? 現在の時刻同期方法を取得 1,0 (Default) OK AT+SYNCMOD=aa,bb aa: 自動タイムゾーンキャリブレーショ ンの有効/無効 0: タイムゾーンの自動較正を無効 1: タイムゾーンの自動較正を有効 bb: タイムゾーンの設定: -12 ~ 12t 負の数： West Time Zone 正の数： Eastern Time Zone Downlink コマンド: 0x28 フォーマット： コマンドコード（0x28）の後に 2 バイト。 例1: Downlink Payload: 28 00 00 // タイムゾーンキャリブレーション時間をオフにする 例2: Downlink Payload: 28 01 FA // タイムゾーン・キャリブレーション（UTC-6）をオンにする 例3: Downlink Payload: 28 01 06 // タイムゾーン・キャリブレーション時間をオン、UTC+6 ※注：UTC-6：256+(-6)=250(D)=0xFA(H) 3.4.6 時刻同期間隔の設定 特徴 ： 時刻同期間隔を日または時間で取得または設定します。 AT コマンド: AT+SYNCTDC コマンド事例 機能 レスポンス/パラメーター AT+SYNCTDC=? 現在の時刻同期間隔を取得 12,1 (Default) OK AT+SYNCTDC=aa,bb aa: 自動同期の間隔を設定 Range: 0~255 bb: 時刻同期間隔の単位を設定 0: Unit: day 1: Unit: hour Downlink コマンド: 0x29 フォーマット：コマンドコード(0x29)の後に 3 バイト。 例1: Downlink Payload: 29 0C 00 // 12 日に 1 回のキャリブレーション 例2: Downlink Payload: 29 0C 01 // 12 時間に 1 回のキャリブレーション
ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 28 / 34 4.消費電力＆バッテリー WSC2-Compact-LS は、3000mAh のリチウム電池とソーラーパネルを使用しています。バッテリーに関する情報と交換 方法の詳細については、以下のリンクを参照してください: AI Calculation Battery Life Instructions https://wiki.dragino.com/xwiki/bin/view/Main/How%20to%20calculate%20the%20battery%20life %20of%20Dragino%20sensors%3F/ 下記表は、WSC2-Compact-LS デバイスの伝送速度別の電流と時間です。 4.1AI を使ってバッテリーの寿命を計算 AI への質問例 Sleep Current: 52.016uA Battery self-discharge: 2%/y (Li-ion Battery) Sampling Period per circle: Current 6.32744mA, Duration: 377.967ms Watchdog current and duration: Current 3.35756mA, Duration: 1ms Rain Guage power usage per pulse: Current 190.853uA Transmit Period per circle ( Most power consumpe case EU868, DR0, TXP=0): Current 24.5984mA, Duration 9.201s. Transmit Period per circle ( Most power consumpe case EU868, DR1, TXP=0): Current 15.1868mA, Duration 7.194s. Transmit Period per circle ( Most power consumpe case EU868, DR2, TXP=0): Current 8.34099mA, Duration 6.735s. Transmit Period per circle ( Most power consumpe case EU868, DR3, TXP=0): Current 4.89607mA,
ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 29 / 34 Duration 6.551s. Transmit Period per circle ( Most power consumpe case EU868, DR4, TXP=0): Current 2.97526mA, Duration 6.397s. Transmit Period per circle ( Most power consumpe case EU868, DR5, TXP=0): Current 1.90898mA, Duration 6.348s.
ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 30 / 34 Uplink Interval : 20min Battery Capacity: 3000mAh 10,000 triggers per day Can you please help me calculate the average current and battery life for the different DRs above?
ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 31 / 34 AI レスポンス事例： 4.2ソーラー充電の説明 バッテリー容量 3000mAh、ソーラーパネルの最大充電電力： 0.9W、充電効率：22 通常、真昼に太陽がソーラー パネルに当たっている場合、バッテリーを満充電にするには 56 時間の充電が必要です。具体的な計算プロセスは以下の 通りです: 1. バッテリーエネルギー容量の計算 バッテリー電圧は 3.7V、総エネルギーは: 3000mAh × 3.7v = 11.1Wh 2. 有効充電電力計算 ソーラーパネルの最大出力は 0.9W、充電効率は 22％、バッテリーへの実際の入力電力は以下の通りです: 0.9W × 22% = 0.198W
ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 32 / 34 3. 充電時間の計算 時間 T＝総エネルギー÷有効電力＝総充電時間 11.1Wh ÷ 0.198W ≈ 56.06 hours 5.OTA ファームウェアアップデート ユーザーは、WSC2-Compact-LS のファームウェアを次のように変更できます: 周波数帯域/地域を変更 新機能のアップデート バグの修正 ファームウェアと変更ログは以下からダウンロードできます : Firmware download link https://www.dropbox.com/scl/fo/1vjj15y3ohwwety7ba8lz/AN9_FLznULwQcBP17SOAGoY? rlkey=lrsguvs8p2drm20n9blvc4dds&e=1&dl=0
ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 33 / 34 ファームウェアのアップデート方法: ワイヤレスによる OTA ファームウェア・アップデート（推奨）: http://wiki.dragino.com/xwiki/bin/view/Main/Firmware%20OTA%20Update%20for%20Sens UART TTL インターフェースによるアップデート: https://wiki.dragino.com/xwiki/bin/view/Main/UART%20Access%20for%20LoRa%20ST%20v4%2 0base%20model/#H1.LoRaSTv4baseHardware 6. FAQ 7. トラブルシューティング 7.1雨量計にデータがないのはなぜか? 雨量計のデフォルトモードはトリガーモードです。 雨が降るとアップリンクがトリガーされ、データには雨量データは含まれません。雨量データを照会したい場合は、 カウントモードに変更してください。 特徴 ：トリガモードをカウントモードまたは割り込みモードに設定可能にします。 AT コマンド: コマンド事例 機能 レスポンス AT+COUNTMOD=0 インターラプトモードに設定 OK AT+COUNTMOD=1 カウントモードに設定 OK Downlink コマンド: フォーマット：コマンドコード（0x10）の後に 1 バイトの時間値が続きます。 ダウンリンクペイロード=10 00 の場合、タイプコードが 10 の間、トリガモードを割り込みモードに設定します。 例 1: Downlink Payload: 10 00 // AT+COUNTMOD=0 を割り込みモードに設定すると同じ
ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 34 / 34 8.注文情報 注記！：WSC3-X シリーズにはワイヤレス送信機のみ含まれており、3 in 1 センサー、照度センサー、レインゲージは別 途購入する必要がありますのでご注意ください。 部品番号: 無線送信機: WSC2-Compact-LS-XX センサーオプション: DR-THP-6P-XX , DR-IL-6P-XX , DR- RG-6P-XX: デフォルト周波数帯 AS923: LoRaWAN AS923 band（日本仕様） AU915: LoRaWAN AU915 band EU433: LoRaWAN EU433 band EU868: LoRaWAN EU868 band KR920: LoRaWAN KR920 band US915: LoRaWAN US915 band IN865: LoRaWAN IN865 band CN470: LoRaWAN CN470 band 9.梱包情報 下記内容が含まれています: WSC2-Compact-LS LoRaWAN Weather Station Kit 本体 x 1 寸法と重量: Device Size: cm Device Weight: g Package Size / pcs : cm Weight / pcs : g 10.サポート サポートは月曜日から金曜日の 09:00 から 18:00 GMT+8 までです。タイムゾーンが異なるため、ライ ブサポートを提供することはできません。ただし、ご質問には前述のスケジュールでできるだけ早くお答えしま す。 お問い合わせに関するできるだけ多くの情報（製品モデル、問題の正確な説明、再現手順など）を提供していた だき、support@dragino.co まで E メールでご連絡ください。

More Related Content

PDF
LoRaWAN ウェザーステーションキット v3 -WSC3-L 日本語ユーザーマニュアル
byCRI Japan, Inc.

PDF
LoRaWAN Weather Station Kit -WSC2-L 日本語マニュアル
byCRI Japan, Inc.

PDF
LoRaWAN 土壌&ECセンサ - LSE01日本語ユーザーマニュアル
byCRI Japan, Inc.

PDF
ビルトインTTN LoRaWANゲートウェイ LPS8v2日本語ユーザーマニュアル
byCRI Japan, Inc.

PDF
LoRaWAN無位置ロープ式水漏れセンサーWL03A 日本語マニュアル
byCRI Japan, Inc.

PDF
LoRaWAN To Modbus Gateway MS48-LR 日本語マニュアル
byCRI Japan, Inc.

PDF
Dragino LoRaWAN ウェザーステーション WSC1-L 日本語マニュアル
byCRI Japan, Inc.

PPTX
福岡市LoRawan(TM)実証実験
byKaz Ueno

LoRaWAN ウェザーステーションキット v3 -WSC3-L 日本語ユーザーマニュアル
byCRI Japan, Inc.

LoRaWAN Weather Station Kit -WSC2-L 日本語マニュアル
byCRI Japan, Inc.

LoRaWAN 土壌&ECセンサ - LSE01日本語ユーザーマニュアル
byCRI Japan, Inc.

ビルトインTTN LoRaWANゲートウェイ LPS8v2日本語ユーザーマニュアル
byCRI Japan, Inc.

LoRaWAN無位置ロープ式水漏れセンサーWL03A 日本語マニュアル
byCRI Japan, Inc.

LoRaWAN To Modbus Gateway MS48-LR 日本語マニュアル
byCRI Japan, Inc.

Dragino LoRaWAN ウェザーステーション WSC1-L 日本語マニュアル
byCRI Japan, Inc.

福岡市LoRawan(TM)実証実験
byKaz Ueno


Similar to ソーラー給電・普及型ウェザーステーション WSC2-Compact-LS 日本語マニュアル

PDF
LoRaWAN汎用センサーノード - SN50v3-LB/LS 日本語マニュアル
byCRI Japan, Inc.

PDF
AIカメラ第二弾！LoRaWANクラウド認識センサーSAC01L日本語マニュアル
byCRI Japan, Inc.

PDF
コンパクトBLE to LoRaWANハブ - BH01-LB/LS 日本語マニュアル
byCRI Japan, Inc.

PDF
RS485/UART to LoRaWAN コンバーター RS485-LB/LS日本語マニュアル
byCRI Japan, Inc.

PDF
防水型RS485 LoRaWANコンバーターRS485-BL 日本語ユーザーマニュアル
byCRI Japan, Inc.

PDF
ビルトインサーバーLoRaWANゲートウェイ LPS8v2日本語ユーザーマニュアル
byCRI Japan, Inc.

PDF
Dragino USB LoRaWANアダプター LA66 日本語マニュアル
byCRI Japan, Inc.

PDF
Dragino LoRaWANウェザーステーションキット WSC2-L カタログ
byCRI Japan, Inc.

PPTX
SORACOM LoRaWAN Conference 2017 | LoRaゲートウェイとデバイス 〜デバイス開発と、無線連携〜
bySORACOM,INC

PDF
LoRaWAN水漏れセンサ LWL01 日本語マニュアル
byCRI Japan, Inc.

PDF
普及版8チャンネルLoRaWAN Pico Staion LPS8ユーザーマニュアル
byCRI Japan, Inc.

PDF
OSC福岡プレゼン資料 LoRaWAN実証実験
byKaz Ueno

LoRaWAN汎用センサーノード - SN50v3-LB/LS 日本語マニュアル
byCRI Japan, Inc.

AIカメラ第二弾！LoRaWANクラウド認識センサーSAC01L日本語マニュアル
byCRI Japan, Inc.

コンパクトBLE to LoRaWANハブ - BH01-LB/LS 日本語マニュアル
byCRI Japan, Inc.

RS485/UART to LoRaWAN コンバーター RS485-LB/LS日本語マニュアル
byCRI Japan, Inc.

防水型RS485 LoRaWANコンバーターRS485-BL 日本語ユーザーマニュアル
byCRI Japan, Inc.

ビルトインサーバーLoRaWANゲートウェイ LPS8v2日本語ユーザーマニュアル
byCRI Japan, Inc.

Dragino USB LoRaWANアダプター LA66 日本語マニュアル
byCRI Japan, Inc.

Dragino LoRaWANウェザーステーションキット WSC2-L カタログ
byCRI Japan, Inc.

SORACOM LoRaWAN Conference 2017 | LoRaゲートウェイとデバイス 〜デバイス開発と、無線連携〜
bySORACOM,INC

LoRaWAN水漏れセンサ LWL01 日本語マニュアル
byCRI Japan, Inc.

普及版8チャンネルLoRaWAN Pico Staion LPS8ユーザーマニュアル
byCRI Japan, Inc.

OSC福岡プレゼン資料 LoRaWAN実証実験
byKaz Ueno


More from CRI Japan, Inc.

PDF
Dragino社製 LoRaWAN AI人流カウンターPF52 日本語マニュアル
byCRI Japan, Inc.

PDF
BLE-LoRaWANプロトコル対応ワイヤレス食肉温度計DMT01 日本語マニュアル
byCRI Japan, Inc.

PDF
LoRaWAN ５個マルチプッシュボタン – PB05-L　 日本語ユーザーマニュアル
byCRI Japan, Inc.

PDF
LoRa/LoRaWAN 5インチタッチスクリーン LTS5 日本語ユーザーマニュアル
byCRI Japan, Inc.

PDF
あなたのスマホの次なるスーパーパワー：「圏外」の終わり、Starlink Direct-to-Cellがもたらす未来
byCRI Japan, Inc.

PDF
BLEタグと広域LoRaWAN無線ネットワーク・インテグレーションガイド- Dragino BLE-LoRaWANハブ BH01
byCRI Japan, Inc.

PDF
2025フードテックWeek大阪展示会 - LoRaWANを使った複数ポイント温度管理 by AVNET玉井部長
byCRI Japan, Inc.

PDF
Dragino会社案内と製品概要と海外成功ユースケース ー　2024年12月版
byCRI Japan, Inc.

PDF
LoRaWAN汎用センサーノード - SN50v3-LB/LS 日本語カタログ
byCRI Japan, Inc.

PDF
手軽に広範囲でプライバシーを守りながら人数カウントできる ～ LoRaWAN AI人流カウンター PF52 日本語カタログ
byCRI Japan, Inc.

PDF
LoRaWAN小売業DXソリューション ～天候データと人流カウンターを利用して売り上げアップに貢献！
byCRI Japan, Inc.

PDF
RS485/UART to LoRaWANコンバーター RS485-LB/LS日本語カタログ
byCRI Japan, Inc.

PDF
第三世代 ウェザーステーションキット v3 ー WSC3-L 日本語カタログ
byCRI Japan, Inc.

PDF
LoRaWANプッシュボタン PB05-L カタログ A4サイズ Draginoカタログ両面
byCRI Japan, Inc.

PDF
ワイヤレス食品安全監視ソリューションカタログ ・2025/2/25-2/27 開催フードテックWeek大阪、食品衛生イノベーション展2/25-2/27 開催
byCRI Japan, Inc.

PDF
LoRa/LoRaWAN HMIタッチスクリーン LTS5 A4サイズ両面カタログ
byCRI Japan, Inc.

PDF
コンパクト BLE to LoRaWANハブ BH01-LB/LS 日本語カタログ
byCRI Japan, Inc.

PDF
BLE-LoRaWAN ワイヤレス食肉温度センサー DMT01 日本語カタログ
byCRI Japan, Inc.

PDF
Dragino商品カタログ 2025.7 LoRaWAN・NB-IoT・LTE-M(LTE Cat.M1)対応センサーリスト
byCRI Japan, Inc.

PDF
Draginoプロダクトカタログ LoRaWAN NB-IoT LTE cat.M1商品リスト
byCRI Japan, Inc.

Dragino社製 LoRaWAN AI人流カウンターPF52 日本語マニュアル
byCRI Japan, Inc.

BLE-LoRaWANプロトコル対応ワイヤレス食肉温度計DMT01 日本語マニュアル
byCRI Japan, Inc.

LoRaWAN ５個マルチプッシュボタン – PB05-L　 日本語ユーザーマニュアル
byCRI Japan, Inc.

LoRa/LoRaWAN 5インチタッチスクリーン LTS5 日本語ユーザーマニュアル
byCRI Japan, Inc.

あなたのスマホの次なるスーパーパワー：「圏外」の終わり、Starlink Direct-to-Cellがもたらす未来
byCRI Japan, Inc.

BLEタグと広域LoRaWAN無線ネットワーク・インテグレーションガイド- Dragino BLE-LoRaWANハブ BH01
byCRI Japan, Inc.

2025フードテックWeek大阪展示会 - LoRaWANを使った複数ポイント温度管理 by AVNET玉井部長
byCRI Japan, Inc.

Dragino会社案内と製品概要と海外成功ユースケース ー　2024年12月版
byCRI Japan, Inc.

LoRaWAN汎用センサーノード - SN50v3-LB/LS 日本語カタログ
byCRI Japan, Inc.

手軽に広範囲でプライバシーを守りながら人数カウントできる ～ LoRaWAN AI人流カウンター PF52 日本語カタログ
byCRI Japan, Inc.

LoRaWAN小売業DXソリューション ～天候データと人流カウンターを利用して売り上げアップに貢献！
byCRI Japan, Inc.

RS485/UART to LoRaWANコンバーター RS485-LB/LS日本語カタログ
byCRI Japan, Inc.

第三世代 ウェザーステーションキット v3 ー WSC3-L 日本語カタログ
byCRI Japan, Inc.

LoRaWANプッシュボタン PB05-L カタログ A4サイズ Draginoカタログ両面
byCRI Japan, Inc.

ワイヤレス食品安全監視ソリューションカタログ ・2025/2/25-2/27 開催フードテックWeek大阪、食品衛生イノベーション展2/25-2/27 開催
byCRI Japan, Inc.

LoRa/LoRaWAN HMIタッチスクリーン LTS5 A4サイズ両面カタログ
byCRI Japan, Inc.

コンパクト BLE to LoRaWANハブ BH01-LB/LS 日本語カタログ
byCRI Japan, Inc.

BLE-LoRaWAN ワイヤレス食肉温度センサー DMT01 日本語カタログ
byCRI Japan, Inc.

Dragino商品カタログ 2025.7 LoRaWAN・NB-IoT・LTE-M(LTE Cat.M1)対応センサーリスト
byCRI Japan, Inc.

Draginoプロダクトカタログ LoRaWAN NB-IoT LTE cat.M1商品リスト
byCRI Japan, Inc.


ソーラー給電・普及型ウェザーステーション WSC2-Compact-LS 日本語マニュアル

  • 1.
  • 2.
    目次 1. イントロダクション.........................................................................................................5 1.1概要.............................................................................................................................. 5 1.2WSC2-Compact-LSの特徴と仕様.................................................................................6 1.3 3 in 1 センサー: DR-THP-6P...................................................................................................6 1.4 照度センサー: DR-IL-6P..........................................................................................................7 1.5 雨量計: DR-RG-6P.............................................................................................................................7 1.6スリープモードとワークモード.....................................................................................7 1.7ボタン& LED.......................................................................................................................7 1.8BLE 接続............................................................................................................................8 1.9ピン配置............................................................................................................................9 1.10 メカニカル (LS バージョンのみ)......................................................................................................9 2. 使い方..................................................................................................................10 2.1 どのように動作するか？..........................................................................................................10 2.2 LoRaWAN ネットワーク (OTAA)の使用例.......................................................................................10 2.3 アップリンクペイロード.............................................................................................................15 2.3.1 アップリンク FPORT=5, デバイスステータス....................................................................................16 2.3.2 アップリンク FPORT=2, リアルタイムセンサー値..............................................................................17 2.4 Unix タイムスタンプ...............................................................................................................18 2.5 デバイスタイム設定.................................................................................................................19 2.6周波数プラン......................................................................................................................19 3. WSC2-Compact-LS の設定.........................................................................................20 3.1 設定方法.......................................................................................................................20 3.2シリアルアクセスパスワード............................................................................................................20 3.3 一般コマンド......................................................................................................................22 3.4 WSC2-Compact-LS 用特別コマンド.............................................................................................22 3.4.1 送信インターバル時間設定.................................................................................................22 3.4.2割り込みモード設定........................................................................................................23 3.4.3 トータルカウント値設定と取得..............................................................................................24 3.4.4 割り込み又はカウントモード設定...........................................................................................24 3.4.5タイム同期方法設定......................................................................................................24
  • 3.
    3.4.6タイム同期インターバル設定...............................................................................................25 4.電力消費＆バッテリー..........................................................................................................26 4.1AI を利用してバッテリーライフ寿命計算.............................................................................................26 4.2ソーラー給電インストラクション.......................................................................................................27 5.OTA ファームウェアアップデート..................................................................................................28 6.FAQ....................................................................................................................28 7. トラブルシューティング....................................................................................................28 7.1なぜ雨量計はデータを取得できないですか？........................................................................................28 8.注文情報................................................................................................................29 9.梱包情報.......................................................................................................................29 10.サポート...............................................................................................................29
  • 4.
    ウェザーステーションキットWSC30-L 日本語マニュアル 4 /34 1. イントロダクション 1.1概要 WSC2-Compact-LS は、Dragino の第 3 世代 ウェザーステーションキットです。このキットは、天気予報のための情報を提 供したり、天気や気候を研究するために、大気の状態を測定するために設計されています。 第 3 世代ウェザーステーションキットのワイヤレス送信機（WSC2-Compact-LS）とセンサーは低消費電力で、余分な電源 や MQTT を必要としません。 簡単な設置方法と低コストで長距離無線ウェザーステーションキットを提供することを目標として います。 ウェザーステーションキット WSC2-Compact-LS には、LoRaWAN 送信機、温度/湿度/気圧の 3 in 1 センサー、照度セ ンサー、レインゲージが含まれています： 温度、湿度、気圧トランスミッターは、ウェザーステーションと通信するために I2C イン ターフェイスを使用しています。 また、転倒バケツ方式の雨量計を接続するためにパルスカウント入力を備えています。 1.2WSC2-Compact-LS の特徴と仕様 LoRaWAN 1.0.3 クラス A 周波数帯域: CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865 超低消費電力 割り込み雨量計サポート Bluetooth v5.1 サポートと LoRaWAN 遠隔設定可能 無線 OTA(Over The Air)ファームウェアアップデート パラメーター変更のための AT コマンド対応 設定変更のためのダウンリンク機能 IP66 ベース防水ケース 3000mAh 充電式リチウムイオンバッテリー 1.3 3 in 1 センサー: DR-THP-6P 温度センサー:
  • 5.
    ウェザーステーションキットWSC30-L 日本語マニュアル 5 /34 測定範囲: -40 to + 80°C 精度: ±0.2 @ 0-90 °C 分解: 0.1°C ロングタームシフト: <0.03 湿度: 測定範囲: 0 ~ 99.9% RH 精度: ± 2%RH ( 0 ~ 100%RH) 分解: 0.01% RH ロングタームシフト: <0.25 % 気圧: 精度: ±0.1kPa@25°C 101kPa 測定範囲: 300 ~ 1100hPa
  • 6.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マニュアル 6/ 34 1.4 照度センサー: DR-IL-6P BH1750 ベース 照度センサー 分解: 1 lx 測定範囲: 0-65535 lx 動作範囲: -40 °C ~ 85 °C ケーブル長 : 50cm 1.5雨量計: DR-RG-6P 雨量直径: 200mm; 鋭角刃: 40° ~ 45° 測定範囲: 規定値 0~100mm/day 分解: 0.1mm 降雨強度範囲: 0.01~4mm/min 出力シグナル: パルス信号 ケーブル仕様: 2 メーター長、 2 ワイヤーシステム (パルス信号)
  • 7.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マニュアル 7/ 34 1.6スリープモードとワークモード ディープスリープモード： センサーは LoRaWAN をアクティブにしません。このモードは、バッテリーの寿命を節約するために保管 や出荷に使用されます。 ワークモード： このモードでは、センサーは LoRaWAN センサーとして動作し、LoRaWAN ネットワークに参加し、センサーデー タをサーバーに送信します。各サンプリング/送受信の間は、センサーは IDLE モードとなり、IDLE モードでは、センサーはディー プスリープモードと同じ消費電力を持ちます。 1.7ボタン & LED
  • 8.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マニュアル 8/ 34 ACT でのふるまい 機能 アクション 1~3s アップリンク送信 センサーが既に LoRaWAN ネット ワークに接続され ている場合、センサーはアップリンクパケットを送信し、 青色 LED が 1 回点滅します。 その間、BLE モジュールはアクティブになり、ユーザーは BLE 経由でデバイスに接続することができます。 >3s デバイスをアクティブ 緑色 LED が高速で 5 回点滅し、デバイスは 3 秒 間 OTA モードに入ります。そして LoRaWAN ネット ワークに参加し始めます。 ネットワークに参加した後、色 LED が 5 秒間点灯し ます。 センサーがアクティブになると、BLE モジュールがアクティ ブになり、ユーザーはデバイスが LoRaWAN ネットワー クに参加するかどうかに関係なく、BLE 経由でデバイ スに接続することができます。 x5 デバイスをディアクティブ 赤色 LED が 5 秒間点灯します。デバイスがディープス リープモードであることを意味します。 1.8BLE 接続
  • 9.
    ウェザーステーションキット -WSC2-Compact-LS 日本 語マニュアル 9/ 34 WSC2-Compact-LS は BLE リモートコントロールをサポートしています。 BLE はセンサーのパラメータを設定したり、センサーからのコンソール出力を確認するために使用することができます。BLE は以下の 場合のみ有効です: ボタンを押してアップリンク送信します ボタンを押して、デバイスをアクティブにします デバイス 電源オンまたはリセット 60 秒以内に BLE のアクティビティ接続がない場合、センサーは BLE モジュールをシャットダウンし、低電力モードに入りま す。 1.9ピン配置 1.10 メカニカル(LS バージョンのみ)
  • 10.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 10/ 34 2. 使い方 2.1 どのように動作するか？ 各 WSC2-Compact-LS には世界共通の OTAA キーが同梱されています。WSC2-Compact-LS を LoRaWAN ネット ワークで使用するには、LoRaWAN ネットワークサーバに OTAA キーを入力する必要があります。 下記の手順でインストールを完了します。WSC2-Compact-LS を LoRaWAN サーバーに作成し、WSC2-Compact-LS の電源を入れると LoRaWAN ネットワークに参加し、センサーデータの送信を開始します。各アップリンクのデフォルト時間は 20 分です。 2.2 LoRaWAN ネットワーク(OTAA)での使用例 ここでは、TTN V3 LoRaWAN IoT サーバーへの参加方法の例を示します。他の LoRaWAN IoT サーバーも同様の手順で使 用できます。 DLOS8N 屋外 LoRaWAN ゲートウェイは、すでに TTN V3 ネットワークに接続するように設定されているとします。TTN V3 network に WSC2-Compact-LS デバイスを追加する必要があります: ステップ 1: WSC2-Compact-LS の OTAA キーで TTN V3 にデバイスを作成します。 各 WSC2-Compact-LS に は、デフォルトのデバイス EUI を示す以下のステッカーが貼付されて出荷されます:
  • 11.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マニュ アル 11/ 33 34 ユーザーは、LoRaWAN サーバーポータルメニューでこれらのキーを入力することができます。下記は TTN V3 のスクリーンショッ トです: アプリケーションを作成します。
  • 12.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マ 12/ 34 作成されたアプリケーションにデバイスを追加します。 エンドデバイスのスペックを手動で入力します。
  • 13.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 13/ 34 DevEUI と AppKey を追加します。デバイスのプラットフォーム ID をカスタマイズします。
  • 14.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 14/ 34 ステップ 2: デコーダーを追加します。 TTN では、ユーザーがカスタムペイロードを追加して、フレンドリーな読みを表示することができます。デコーダーを入手するには、このリ ンクをクリックしてください: https://github.com/dragino/dragino-end-node-decoder/tree/main/ 下記は TTN スクリーンショットです。
  • 15.
    ウェザーステーションキット -WSC2-Compact-LS 日本 語マニュアル 15/ 34 ステップ３: WSC2-Compact-LS をアクティベイとする ボタンを 5 秒間押し、WSC2-Compact-LS を起動します。 緑色 LED が 5 回点滅し、デバイスは 3 秒間 OTA モードに入ります。そして LoRaWAN ネットワークに参加し始めます。 ネットワークに参加した後、緑色 LED が 5 秒間点灯します。 ジョインネットワーク参加成功後、TTN へのメッセージのアップロードが開始され、コンソールパネルにメッセージが表示されます。 2.3 アップリンクペイロード アップリンクのペイロードには次の 2 種類があります: 有効なセンサー値およびその他のステータス/制御コマンド 有効なセンサー値: Use FPORT=2 その他のステータス/制御コマンド: FPORT ２以上を使用
  • 16.
    ウェザーステーションキット -WSC2-Compact-LS 日本 語マニュアル 16/ 34 2.3.1 アップリンク FPORT=5, デバイスステータス ユーザは、ダウンリンクコマンド(0x26 01)を使用し、WSC2-Compact-LS に機器設定の詳細を送信するよう要求する ことができます。WSC2-Compact-LS は 、FPort=5 経由でペイロードをサーバにアップリンクします。 ペイロードフォーマットは下記となります。 デバイスステータス(FPORT=5) Size(bytes) 1 2 1 1 2 Value Sensor Model Firmware Version Frequency Band Sub-band BAT Sensor Model:WSC2-Compact-LS 用としてこの値は、 0x4A Firmware Version: 0x0100, というのは v1.0.0 version です。 Frequency Band: 0x01: EU868 0x02: US915 0x03: IN865 0x04: AU915 0x05: KZ865 0x06: RU864 0x07: AS923 0x08: AS923-1 0x09: AS923-2 0x0a: AS923-3 Sub-Band: AU915 and US915:value 0x00 ~ 0x08 CN470: value 0x0B ~ 0x0C Other Bands: Always 0x00
  • 17.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 17/ 34 Battery Info: WSC2-Compact-LS MCU のバッテリー電圧を示します。 例: 0x0C66/1000 = 3174/1000=3.174V また、ダウンリンクコマンド（0x23 01）を使用して、WSC2-Compact-LS のアップリンクポートを変更することができま す: ダウンリンク例: 0x23 01(FPort 1 に変更) 2.3.2 アップリンク FPORT=2, リアルタイムセンサー値 WSC2-Compact-LS は、LoRaWAN ネットワークに正常に参加すると、Device Config uplink の後にこの uplink を送信し ます。また、定期的にアップリンクを送信します。デフォルトの間隔は 20 分ですが、変更は可能です。 アップリンクは FPORT=2 を使用し、デフォルトでは 20 分ごとに 1 回アップリンクを送信します。 Size(byt es) 2 1 3 2 2 2 2 2 1 Value Battery Payload_ ver Rain temp_DS18 B20 Temperatur e Humidity Pressure illumination i_flag バッテリー センサーの電池残量 例 1: 0x0C72 = 3186mV 例 2: 0x0B49 = 2889mV
  • 18.
  • 19.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 19/ 34 例: ペイロードが 0105H の場合: (0105 & 8000 == 0), temp = 0105H /10 = 26.1 ℃ ペイロードが FF3FH の場合 : (FF3F & 8000 == 1) , temp = (FF3FH - 65536)/10 = -19.3 ℃ (FF3F & 8000:最上位ビットが 1 かどうかを判断し、最上位ビットが 1 の場合は負とする) 湿度 例：0x(0199) = 409 Value: 409 / 10=40.9, So 40.9% 気圧 例:0x(27ED) = 10221 Value: 10221/100 = 102.21Pa 照度 例:0x(0097) = 151 Lux 2.4 Unix タイムスタンプ WSC2-Compact-LS は Unix の TimeStamp フォーマットを使用しています。 ユーザーは下記リンクからこの時間を入手できます： https://www.epochconverter.com/ 下記はコンバーターの具体例です。
  • 20.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 20/ 34 上図で、AT+TIMESTAMP=1742278702 またはダウンリンク 3067D9102E を使用して、現在時刻を設定することができま す：2025 年 3 月 18 日 06 時 18 分 22 秒 2.5 デバイス時間設定 デバイスの時刻を設定するには 2 つの方法があります: 1.LoRaWAN MAC コマンド経由 (デフォルト設定) MAC コマンドでシンクタイムを有効にするには、SYNCMOD=1 を設定する必要があります。 WSC2-Compact-LS が LoRaWAN ネットワークに参加すると、WSC2-Compact-LS は 、MAC コマンド （DeviceTimeReq）を送信し、サーバは現在の時刻を WSC2-Compact-LS に送信するために （DeviceTimeAns）を返信します。WSC2-Compact-LS が、サーバから時刻を取得できなかった場合、WSC2- Compact-LS は、内部時刻を使用し、次の時刻要求を待ちます（AT+SYNCTDC で時刻要求期間を設定、デフォルト は 10 日） 注記：LoRaWAN サーバは、LoRaWAN v1.0.3(MAC v1.0.3)以上に対応している必要があり、Chirpstack、TTN v3、loriot には対応してますが、TTN v2 には対応してません！ サーバーがこのコマンドをサポートしていない場合、このコマ ンドでアップリンクパケットをスルーしてしまうので、SYNCMOD=1 の場合、TTN v2 のタイムリクエストパケットを失うことに なります。 2.手動で時間設定 あらかじめSYNCMOD=0 に設定しないと、ユーザーが設定した時刻はサーバーが設定した時刻に上書きされます。 2.6周波数プラン WSC2-Compact-LS は、デフォルトで OTAA モードと以下の周波数プランを使用します。 各周波数帯は異なるファームウェアを 使用するため、ユーザは自国の対応する周波数帯にファームウェアをアップデートしなければなりません。下記をご参照ください。 http://wiki.dragino.com/xwiki/bin/view/Main/End%20Device%20Frequency %20Band/
  • 21.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マニュア ル 21/ 34 3. WSC2-Compact-LS の設定 3.1 設定方法 WSC2-Compact-LS は以下の設定方法をサポートしています: Bluetooth 経由で AT コマンド(推奨): https://wiki.dragino.com/xwiki/bin/view/Main/BLE%20Bluetooth%20Remote%20Configu re/ UART 経由で AT コマンド : https://wiki.dragino.com/xwiki/bin/view/Main/UART%20Access%20for%20LoRa%20ST %20v4%20base%20model/#H2.3UARTConnectionforSN50v3basemotherboard LoRaWAN ダウンリンクコマンド： https://wiki.dragino.com/xwiki/bin/view/Main/ 3.2シリアルアクセスパスワード Bluetooth または UART 接続が成功したら、シリアルアクセスパスワードを使用して AT 命令ウィンドウに入ります。 ノードの箱のラベルには初期パスワードが印刷されます：AT+PIN=xxxxxx、AT 命令ウィンドウにアクセスするには直接 6 桁のパ スワードを使用します。
  • 22.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マニュア ル 22/ 34 パスワードを変更する必要がある場合は、AT+PWORD=xxxxxx（6 文字）を使用します。 注記：コマンド入力後、改行を入れる必要がありますが、Bluetooth ツールや UART 接続ツールで自動改行を設定すること もできます。
  • 23.
  • 24.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 24/ 34 3.3 一般コマンド これらのコマンドは、下記を設定するためのものです: 一般的なシステム設定: アップリンクインターバル（間隔） LoRaWAN プロトコルと無線関連コマンド これらのコマンドは DLWS-005 LoRaWAN スタックをサポートする全ての Dragino デバイスに共通です。これらのコマンドは下記 wiki にあります: http://wiki.dragino.com/xwiki/bin/view/Main/ End%20Device%20AT%20Commands%20and%20Downlink% 3.4 WSC2-Compact-LS 用特別コマンド これらのコマンドは WSC2-Compact-LS でのみ有効です。 3.4.1 送信間隔の時間設定 特徴: LoRaWAN エンドノードの送信間隔を変更します。
  • 25.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マニュ アル 25/ 34 AT コマンド: AT+TD コマンド例 機能 レスポンス AT+TDC=? 現在の送信間隔を表示 30000 OK the interval is 30000ms = 30s AT+TDC=60000 送信間隔を設定 OK Set transmit interval to 60000ms = 60 seconds Downlink コマンド: 0x01 フォーマット: コマンドコード(0x01)の後に 3 バイトの時間値が続きます。 ダウンリンクペイロード=0100003C の場合、ノードの送信間隔を 0x00003C=60(S)、タイプコードを 01 に設定します。 例1: Downlink Payload: 0100001E // 送信間隔（TDC）＝30 秒に設定 例2: Downlink Payload: 0100003C // 送信間隔（TDC）＝60 秒に設定 3.4.2 割り込みモード設定 GPIO_EXIT ピンの割り込みモードを設定します。 AT+INTMOD=0 を設定すると、GPIO_EXIT はデジタル入力ポートとして使用されます。 AT コマンド: AT+INTMOD コマンド例 機能 レスポンス AT+INTMOD=? 現在の割り込みモードを表示 0 OK the mode is 0 =Disable Interrupt AT+INTMOD=2 送信間隔の設定 0. (割り込み禁止), 1. (立ち上がりおよび立ち下がりエッジによるトリ ガー) 2. (立ち下がりエッジによるトリガー) 3. (立ち上がりエッジによるトリガー) OK Downlink コマンド: 0x06 フォーマット: コマンドコード(0x06)の後に 3 バイト続きます。 これは、エンドノードの割り込みモードが 0x000003=3（立ち上がりエッジトリガー）に設定され、タイプコードが 06 である ことを意味します。
  • 26.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マニュ アル 26/ 34 例1: Downlink Payload: 06000000 // 割り込みモードをオフ 例2: Downlink Payload: 06000003 // 割り込みモードを立ち上がりエッジトリガーに設定 3.4.3 合計カウント値を設定または取得 特徴： 設定値からカウントを開始するように設定できます。(カウントモードでのみ使用可能） AT コマンド: コマンド例 機能 レスポンス AT+SETCNT=1000 合計カウント数が 1000 から始まるように設定 OK ダウンリンクコマンド: フォーマット： フォーマット：コマンドコード(0x09)の後に 4 バイトの時間値が続きます。 ダウンリンクペイロード=09000003E8 の場合、これは、タイプコードが 09 の間、0x000003E8=1000(回)の設定から END ノードのカウントを開始することを意味します。 例 1: ダウンリンクペイロード: 09000003E8 // 1000＝1000（回）からカウントを開始するように値を設定 3.4.4 割り込みまたはカウントモードの設定 特徴 ：ユーザーは必要に応じてトリガーモードをカウントモードまたは割り込みモードに設定することができます。 AT コマンド: コマンド事例 機能 レスポンス AT+COUNTMOD=0 割り込みモード設定 OK AT+COUNTMOD=1 カウントモード設定 OK Downlink コマンド: フォーマット：コマンドコード（0x10）の後に 1 バイトの時間値が続きます。 ダウンリンクペイロード=10 00 の場合、タイプコードが 10 の間、トリガモードを割り込みモードに設定します。 例 1: Downlink Payload: 10 00 // 同じ機能： AT+COUNTMOD=0 を割り込みモードに設定 3.4.5 時刻同期方法の設定 特徴 ：このコマンドは、タイムゾーンによる自動時刻較正（時刻同期方法の取得または設定）を有効にするために 使用します。 AT コマンド: AT+SYNCMOD
  • 27.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 27/ 34 コマンド事例 Example Function Response/Parameter AT+SYNCMOD=? 現在の時刻同期方法を取得 1,0 (Default) OK AT+SYNCMOD=aa,bb aa: 自動タイムゾーンキャリブレーショ ンの有効/無効 0: タイムゾーンの自動較正を無効 1: タイムゾーンの自動較正を有効 bb: タイムゾーンの設定: -12 ~ 12t 負の数： West Time Zone 正の数： Eastern Time Zone Downlink コマンド: 0x28 フォーマット： コマンドコード（0x28）の後に 2 バイト。 例1: Downlink Payload: 28 00 00 // タイムゾーンキャリブレーション時間をオフにする 例2: Downlink Payload: 28 01 FA // タイムゾーン・キャリブレーション（UTC-6）をオンにする 例3: Downlink Payload: 28 01 06 // タイムゾーン・キャリブレーション時間をオン、UTC+6 ※注：UTC-6：256+(-6)=250(D)=0xFA(H) 3.4.6 時刻同期間隔の設定 特徴 ： 時刻同期間隔を日または時間で取得または設定します。 AT コマンド: AT+SYNCTDC コマンド事例 機能 レスポンス/パラメーター AT+SYNCTDC=? 現在の時刻同期間隔を取得 12,1 (Default) OK AT+SYNCTDC=aa,bb aa: 自動同期の間隔を設定 Range: 0~255 bb: 時刻同期間隔の単位を設定 0: Unit: day 1: Unit: hour Downlink コマンド: 0x29 フォーマット：コマンドコード(0x29)の後に 3 バイト。 例1: Downlink Payload: 29 0C 00 // 12 日に 1 回のキャリブレーション 例2: Downlink Payload: 29 0C 01 // 12 時間に 1 回のキャリブレーション
  • 28.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 28/ 34 4.消費電力＆バッテリー WSC2-Compact-LS は、3000mAh のリチウム電池とソーラーパネルを使用しています。バッテリーに関する情報と交換 方法の詳細については、以下のリンクを参照してください: AI Calculation Battery Life Instructions https://wiki.dragino.com/xwiki/bin/view/Main/How%20to%20calculate%20the%20battery%20life %20of%20Dragino%20sensors%3F/ 下記表は、WSC2-Compact-LS デバイスの伝送速度別の電流と時間です。 4.1AI を使ってバッテリーの寿命を計算 AI への質問例 Sleep Current: 52.016uA Battery self-discharge: 2%/y (Li-ion Battery) Sampling Period per circle: Current 6.32744mA, Duration: 377.967ms Watchdog current and duration: Current 3.35756mA, Duration: 1ms Rain Guage power usage per pulse: Current 190.853uA Transmit Period per circle ( Most power consumpe case EU868, DR0, TXP=0): Current 24.5984mA, Duration 9.201s. Transmit Period per circle ( Most power consumpe case EU868, DR1, TXP=0): Current 15.1868mA, Duration 7.194s. Transmit Period per circle ( Most power consumpe case EU868, DR2, TXP=0): Current 8.34099mA, Duration 6.735s. Transmit Period per circle ( Most power consumpe case EU868, DR3, TXP=0): Current 4.89607mA,
  • 29.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 29/ 34 Duration 6.551s. Transmit Period per circle ( Most power consumpe case EU868, DR4, TXP=0): Current 2.97526mA, Duration 6.397s. Transmit Period per circle ( Most power consumpe case EU868, DR5, TXP=0): Current 1.90898mA, Duration 6.348s.
  • 30.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 30/ 34 Uplink Interval : 20min Battery Capacity: 3000mAh 10,000 triggers per day Can you please help me calculate the average current and battery life for the different DRs above?
  • 31.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 31/ 34 AI レスポンス事例： 4.2ソーラー充電の説明 バッテリー容量 3000mAh、ソーラーパネルの最大充電電力： 0.9W、充電効率：22 通常、真昼に太陽がソーラー パネルに当たっている場合、バッテリーを満充電にするには 56 時間の充電が必要です。具体的な計算プロセスは以下の 通りです: 1. バッテリーエネルギー容量の計算 バッテリー電圧は 3.7V、総エネルギーは: 3000mAh × 3.7v = 11.1Wh 2. 有効充電電力計算 ソーラーパネルの最大出力は 0.9W、充電効率は 22％、バッテリーへの実際の入力電力は以下の通りです: 0.9W × 22% = 0.198W
  • 32.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 32/ 34 3. 充電時間の計算 時間 T＝総エネルギー÷有効電力＝総充電時間 11.1Wh ÷ 0.198W ≈ 56.06 hours 5.OTA ファームウェアアップデート ユーザーは、WSC2-Compact-LS のファームウェアを次のように変更できます: 周波数帯域/地域を変更 新機能のアップデート バグの修正 ファームウェアと変更ログは以下からダウンロードできます : Firmware download link https://www.dropbox.com/scl/fo/1vjj15y3ohwwety7ba8lz/AN9_FLznULwQcBP17SOAGoY? rlkey=lrsguvs8p2drm20n9blvc4dds&e=1&dl=0
  • 33.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 33/ 34 ファームウェアのアップデート方法: ワイヤレスによる OTA ファームウェア・アップデート（推奨）: http://wiki.dragino.com/xwiki/bin/view/Main/Firmware%20OTA%20Update%20for%20Sens UART TTL インターフェースによるアップデート: https://wiki.dragino.com/xwiki/bin/view/Main/UART%20Access%20for%20LoRa%20ST%20v4%2 0base%20model/#H1.LoRaSTv4baseHardware 6. FAQ 7. トラブルシューティング 7.1雨量計にデータがないのはなぜか? 雨量計のデフォルトモードはトリガーモードです。 雨が降るとアップリンクがトリガーされ、データには雨量データは含まれません。雨量データを照会したい場合は、 カウントモードに変更してください。 特徴 ：トリガモードをカウントモードまたは割り込みモードに設定可能にします。 AT コマンド: コマンド事例 機能 レスポンス AT+COUNTMOD=0 インターラプトモードに設定 OK AT+COUNTMOD=1 カウントモードに設定 OK Downlink コマンド: フォーマット：コマンドコード（0x10）の後に 1 バイトの時間値が続きます。 ダウンリンクペイロード=10 00 の場合、タイプコードが 10 の間、トリガモードを割り込みモードに設定します。 例 1: Downlink Payload: 10 00 // AT+COUNTMOD=0 を割り込みモードに設定すると同じ
  • 34.
    ウェザーステーションキット -WSC2-Compact-LS 日本語マ ニュアル 34/ 34 8.注文情報 注記！：WSC3-X シリーズにはワイヤレス送信機のみ含まれており、3 in 1 センサー、照度センサー、レインゲージは別 途購入する必要がありますのでご注意ください。 部品番号: 無線送信機: WSC2-Compact-LS-XX センサーオプション: DR-THP-6P-XX , DR-IL-6P-XX , DR- RG-6P-XX: デフォルト周波数帯 AS923: LoRaWAN AS923 band（日本仕様） AU915: LoRaWAN AU915 band EU433: LoRaWAN EU433 band EU868: LoRaWAN EU868 band KR920: LoRaWAN KR920 band US915: LoRaWAN US915 band IN865: LoRaWAN IN865 band CN470: LoRaWAN CN470 band 9.梱包情報 下記内容が含まれています: WSC2-Compact-LS LoRaWAN Weather Station Kit 本体 x 1 寸法と重量: Device Size: cm Device Weight: g Package Size / pcs : cm Weight / pcs : g 10.サポート サポートは月曜日から金曜日の 09:00 から 18:00 GMT+8 までです。タイムゾーンが異なるため、ライ ブサポートを提供することはできません。ただし、ご質問には前述のスケジュールでできるだけ早くお答えしま す。 お問い合わせに関するできるだけ多くの情報（製品モデル、問題の正確な説明、再現手順など）を提供していた だき、support@dragino.co まで E メールでご連絡ください。
