Dragino社製 LoRaWAN AI人流カウンターPF52 日本語マニュアル

LoRaWAN AI 人流カウンター PF52 日本語マニュアル

.

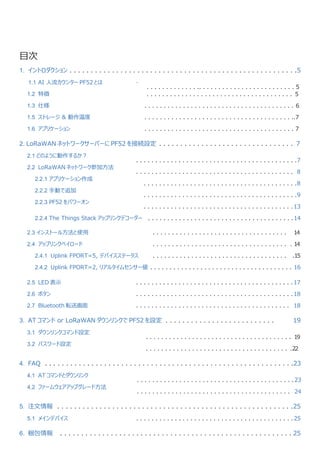

目次
1. イントロダクション . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
1.1 AI 人流カウンター PF52 とは
1.2 特徴
1.3 仕様
1.5 ストレージ & 動作温度
1.6 アプリケーション
. . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . 5
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..7
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2. LoRaWAN ネットワークサーバーに PF52 を接続設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.1 どのように動作するか？
2.2 LoRaWAN ネットワーク参加方法
2.2.1 アプリケーション作成
2.2.2 手動で追加
2.2.3 PF52 をパワーオン
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
2.2.4 The Things Stack アップリンクデコーダー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
2.3 インストール方法と使用
2.4 アップリンクペイロード
2.4.1 Uplink FPORT=5, デバイスステータス
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
2.4.2 Uplink FPORT=2, リアルタイムセンサー値 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2.5 LED 表示
2.6 ボタン
2.7 Bluetooth 転送画面
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
3. AT コマンド or LoRaWAN ダウンリンクで PF52 を設定 . . . . . . . . . . . . . . . . . . . . . . . . . . 19
3.1 ダウンリンクコマンド設定

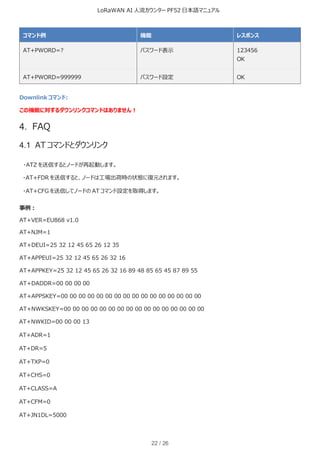

3.2 パスワード設定
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
4. FAQ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
4.1 AT コマンドとダウンリンク

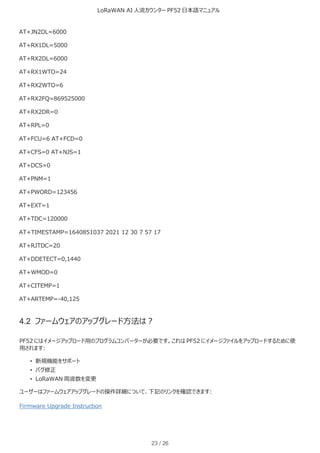

4.2 ファームウェアアップグレード方法
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

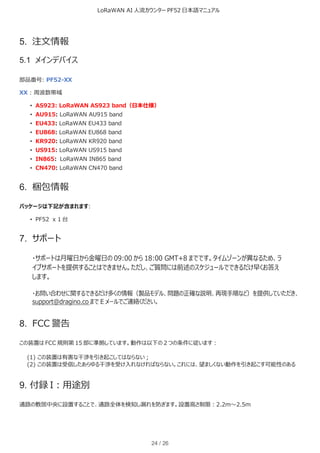

5. 注文情報 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
5.1 メインデバイス . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
6. 梱包情報 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

7. サポート . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
8. FCC 警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . 26
索引:仕様方法 . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

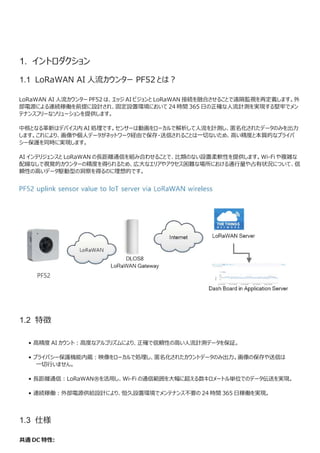

1. イントロダクション
1.1 LoRaWAN AI 人流カウンター PF52 とは？
LoRaWAN AI 人流カウンター PF52 は、エッジ AI ビジョンと LoRaWAN 接続を融合させることで遠隔監視を再定義します。外
部電源による連続稼働を前提に設計され、固定設置環境において 24 時間 365 日の正確な人流計測を実現する堅牢でメン
テナンスフリーなソリューションを提供します。
中核となる革新はデバイス内 AI 処理です。センサーは動画をローカルで解析して人流を計測し、匿名化されたデータのみを出力
します。これにより、画像や個人データがネットワーク経由で保存・送信されることは一切ないため、高い精度と本質的なプライバ
シー保護を同時に実現します。
AI インテリジェンスと LoRaWAN の長距離通信を組み合わせることで、比類のない設置柔軟性を提供します。Wi-Fi や複雑な
配線なしで視覚的カウンターの精度を得られるため、広大なエリアやアクセス困難な場所における通行量や占有状況について、信
頼性の高いデータ駆動型の洞察を得るのに理想的です。
1.2 特徴
• 高精度 AI カウント：高度なアルゴリズムにより、正確で信頼性の高い人流計測データを保証。
• プライバシー保護機能内蔵：映像をローカルで処理し、匿名化されたカウントデータのみ出力。画像の保存や送信は
一切行いません。
• 長距離通信：LoRaWAN®を活用し、Wi-Fi の通信範囲を大幅に超える数キロメートル単位でのデータ伝送を実現。
• 連続稼働：外部電源供給設計により、恒久設置環境でメンテナンス不要の 24 時間 365 日稼働を実現。

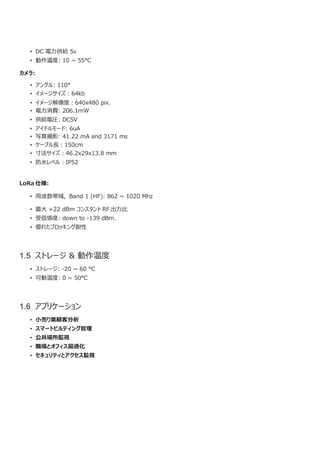

1.3 仕様
共通 DC 特性:

• DC 電力供給 5v
• 動作温度: 10 ~ 55°C
カメラ:
• アングル: 110°
• イメージサイズ︓64kb
• イメージ解像度︓640x480 pix.
• 電力消費: 206.1mW
• 供給電圧: DC5V
• アイドルモード: 6uA
• 写真撮影: 41.22 mA and 3171 ms
• ケーブル長︓150cm
• 寸法サイズ︓46.2x29x13.8 mm
• 防水レベル︓IP52
LoRa 仕様:
• 周波数帯域, Band 1 (HF): 862 ~ 1020 Mhz
• 最大 +22 dBm コンスタント RF 出力比
• 受信感度: down to -139 dBm.
• 優れたブロッキング耐性
1.5 ストレージ & 動作温度
• ストレージ: -20 ~ 60 °C
• 可動温度: 0 ~ 50°C
1.6 アプリケーション
• 小売り業顧客分析
• スマートビルディング管理
• 公共場所監視
• 職場とオフィス最適化
• セキュリティとアクセス監視

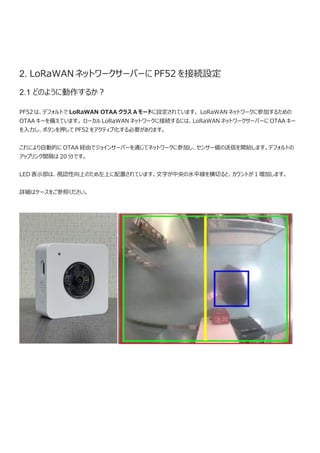

2. LoRaWAN ネットワークサーバーに PF52 を接続設定
2.1 どのように動作するか？
PF52 は、デフォルトで LoRaWAN OTAA クラス A モードに設定されています。 LoRaWAN ネットワークに参加するための
OTAA キーを備えています。ローカル LoRaWAN ネットワークに接続するには、LoRaWAN ネットワークサーバーに OTAA キー
を入力し、ボタンを押して PF52 をアクティブ化する必要があります。
これにより自動的に OTAA 経由でジョインサーバーを通じてネットワークに参加し、センサー値の送信を開始します。デフォルトの
アップリンク間隔は 20 分です。
LED 表示部は、視認性向上のため左上に配置されています。文字が中央の水平線を横切ると、カウントが 1 増加します。
詳細はケースをご参照ください。

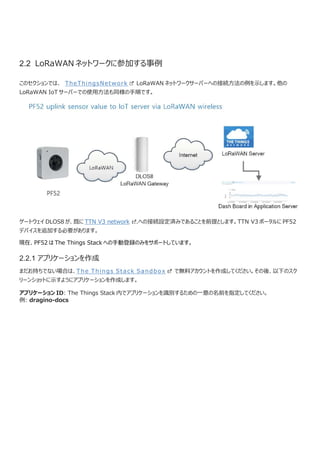

2.2 LoRaWAN ネットワークに参加する事例
このセクションでは、 TheThingsNetwork LoRaWAN ネットワークサーバーへの接続方法の例を示します。他の
LoRaWAN IoT サーバーでの使用方法も同様の手順です。
ゲートウェイ DLOS8 が、既に TTN V3 network .への接続設定済みであることを前提とします。TTN V3 ポータルに PF52
デバイスを追加する必要があります。
現在、PF52 は The Things Stack への手動登録のみをサポートしています。

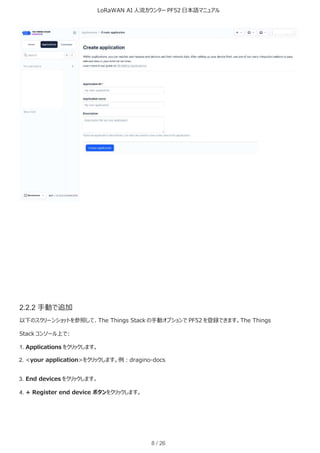

2.2.1 アプリケーションを作成
まだお持ちでない場合は、The Things Stack Sandbox で無料アカウントを作成してください。その後、以下のスク
リーンショットに示すようにアプリケーションを作成します。
アプリケーション ID: The Things Stack 内でアプリケーションを識別するための一意の名前を指定してください。
例: dragino-docs

8 / 26

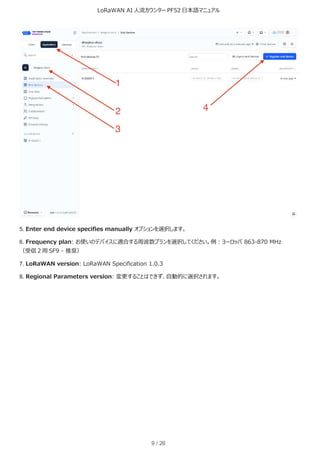

2.2.2 手動で追加
以下のスクリーンショットを参照して、The Things Stack の手動オプションで PF52 を登録できます。The Things
Stack コンソール上で:
1. Applications をクリックします。
2. <your application>をクリックします。例：dragino-docs
3. End devices をクリックします。
4. + Register end device ボタンをクリックします。

9 / 26
5. Enter end device specifies manually オプションを選択します。
6. Frequency plan: お使いのデバイスに適合する周波数プランを選択してください。例：ヨーロッパ 863-870 MHz
（受信 2 用 SF9 - 推奨）
7. LoRaWAN version: LoRaWAN Specification 1.0.3
8. Regional Parameters version: 変更することはできず、自動的に選択されます。

10 / 26
9. Show advanced activation をクリックして, LoRaWAN class and cluster settings でセクションを展開します。
10. Over the air activation (OTAA) オプションを選択します。
11. None (class A only).を選択します。
12. JoinEUI: デバイスの AppEUI を入力し（登録情報ステッカーを参照）、確認ボタンをクリックしてくだ
さい。

11 / 26

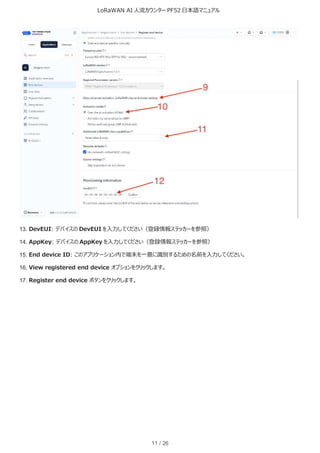

13. DevEUI: デバイスの DevEUI を入力してください（登録情報ステッカーを参照）
14. AppKey: デバイスの AppKey を入力してください（登録情報ステッカーを参照）
15. End device ID: このアプリケーション内で端末を一意に識別するための名前を入力してください。
16. View registered end device オプションをクリックします。
17. Register end device ボタンをクリックします。

12 / 26

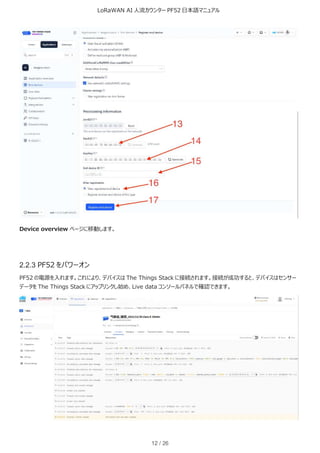

Device overview ページに移動します。
2.2.3 PF52 をパワーオン
PF52 の電源を入れます。これにより、デバイスは The Things Stack に接続されます。接続が成功すると、デバイスはセンサー
データを The Things Stack にアップリンクし始め、Live data コンソールパネルで確認できます。

13 / 26

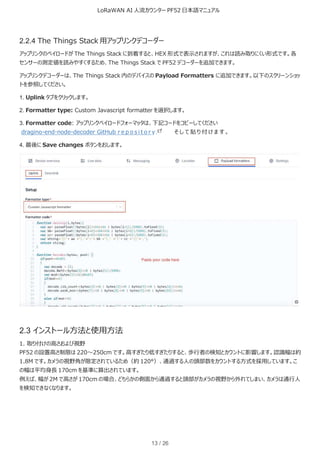

2.2.4 The Things Stack 用アップリンクデコーダー
アップリンクのペイロードが The Things Stack に到着すると、HEX 形式で表示されますが、これは読み取りにくい形式です。各
センサーの測定値を読みやすくするため、The Things Stack で PF52 デコーダーを追加できます。
アップリンクデコーダーは、The Things Stack 内のデバイスの Payload Formatters に追加できます。以下のスクリーンショッ
トを参照してください。
1. Uplink タブをクリックします。
2. Formatter type: Custom Javascript formatter を選択します。
3. Formatter code: アップリンクペイロードフォーマッタは、下記コードをコピーしてください
dragino-end-node-decoder GitHub r e p o s i t o r y そして貼り付けます。
4. 最後に Save changes ボタンをおします。
2.3 インストール方法と使用方法
1. 取り付けの高さおよび視野
PF52 の設置高さ制限は 220～250cm です。高すぎたり低すぎたりすると、歩行者の検知とカウントに影響します。認識幅は約
1.8M です。カメラの視野角が限定されているため（約 120°）、通過する人の頭部数をカウントする方式を採用しています。こ
の幅は平均身長 170cm を基準に算出されています。
例えば、幅が 2M で高さが 170cm の場合、どちらかの側面から通過すると頭部がカメラの視野から外れてしまい、カメラは通行人
を検知できなくなります。

14 / 26

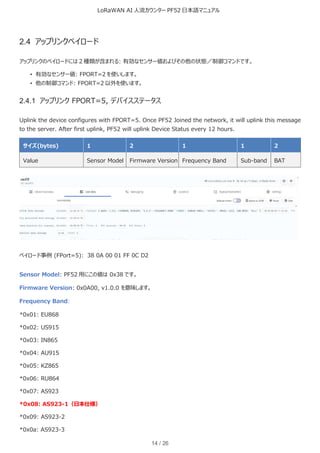

2.4 アップリンクペイロード
アップリンクのペイロードには 2 種類が含まれる: 有効なセンサー値およびその他の状態／制御コマンドです。
• 有効なセンサー値: FPORT=2 を使いします。
• 他の制御コマンド: FPORT=2 以外を使います。
2.4.1 アップリンク FPORT=5, デバイスステータス
Uplink the device configures with FPORT=5. Once PF52 Joined the network, it will uplink this message
to the server. After first uplink, PF52 will uplink Device Status every 12 hours.
サイズ(bytes) 1 2 1 1 2
Value Sensor Model Firmware Version Frequency Band Sub-band BAT
ペイロード事例 (FPort=5): 38 0A 00 01 FF 0C D2
Sensor Model: PF52 用にこの値は 0x38 です。
Firmware Version: 0x0A00, v1.0.0 を意味します。
Frequency Band:
*0x01: EU868
*0x02: US915
*0x03: IN865
*0x04: AU915
*0x05: KZ865
*0x06: RU864
*0x07: AS923
*0x08: AS923-1（日本仕様）
*0x09: AS923-2
*0x0a: AS923-3

15 / 26

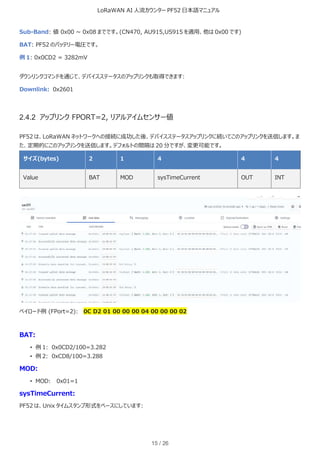

Sub-Band: 値 0x00 ~ 0x08 までです。(CN470, AU915,US915 を適用、他は 0x00 です)
BAT: PF52 のバッテリー電圧です。
例 1: 0x0CD2 = 3282mV
ダウンリンクコマンドを通じて、デバイスステータスのアップリンクも取得できます:
Downlink: 0x2601
2.4.2 アップリンク FPORT=2, リアルアイムセンサー値
PF52 は、LoRaWAN ネットワークへの接続に成功した後、デバイスステータスアップリンクに続いてこのアップリンクを送信します。ま
た、定期的にこのアップリンクを送信します。デフォルトの間隔は 20 分ですが、変更可能です。
サイズ(bytes) 2 1 4 4 4
Value BAT MOD sysTimeCurrent OUT INT
ペイロード例 (FPort=2): 0C D2 01 00 00 00 04 00 00 00 02
BAT:
• 例 1: 0x0CD2/100=3.282
• 例 2: 0xCD8/100=3.288
MOD:
• MOD: 0x01=1
sysTimeCurrent:

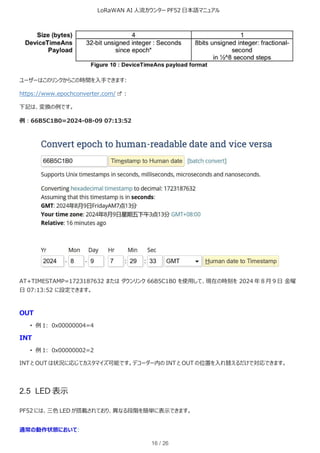

PF52 は、Unix タイムスタンプ形式をベースにしています:

16 / 26
ユーザーはこのリンクからこの時間を入手できます:
https://www.epochconverter.com/ :
下記は、変換の例です。
例︓66B5C1B0=2024-08-09 07:13:52
AT+TIMESTAMP=1723187632 またはダウンリンク 66B5C1B0 を使用して、現在の時刻を 2024 年 8 月 9 日金曜
日 07:13:52 に設定できます。
OUT
• 例 1: 0x00000004=4
INT
• 例 1: 0x00000002=2
INT と OUT は状況に応じてカスタマイズ可能です。デコーダー内の INT と OUT の位置を入れ替えるだけで対応できます。

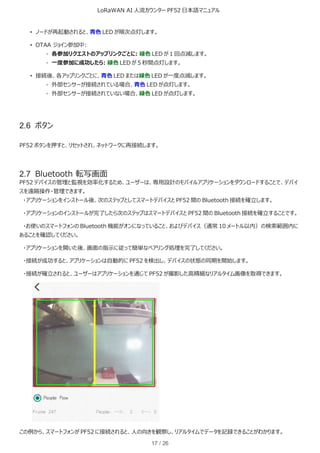

2.5 LED 表示
PF52 には、三色 LED が搭載されており、異なる段階を簡単に表示できます。
通常の動作状態において:

17 / 26
• ノードが再起動されると、青色 LED が順次点灯します。
• OTAA ジョイン参加中:
◦ 各参加リクエストのアップリンクごとに: 緑色 LED が 1 回点滅します。
◦ 一度参加に成功したら: 緑色 LED が 5 秒間点灯します。
• 接続後、各アップリンクごとに、青色 LED または緑色 LED が一度点滅します。
◦ 外部センサーが接続されている場合、青色 LED が点灯します。
◦ 外部センサーが接続されていない場合、緑色 LED が点灯します。
2.6 ボタン
PF52 ボタンを押すと、リセットされ、ネットワークに再接続します。
2.7 Bluetooth 転写画面
PF52 デバイスの管理と監視を効率化するため、ユーザーは、専用設計のモバイルアプリケーションをダウンロードすることで、デバイ
スを遠隔操作・管理できます。
・アプリケーションをインストール後、次のステップとしてスマートデバイスと PF52 間の Bluetooth 接続を確立します。
・アプリケーションのインストールが完了したら次のステップはスマートデバイスと PF52 間の Bluetooth 接続を確立することです。
・お使いのスマートフォンの Bluetooth 機能がオンになっていること、およびデバイス（通常 10 メートル以内）の検索範囲内に
あることを確認してください。
・アプリケーションを開いた後、画面の指示に従って簡単なペアリング処理を完了してください。
・接続が成功すると、アプリケーションは自動的に PF52 を検出し、デバイスの状態の同期を開始します。
・接続が確立されると、ユーザーはアプリケーションを通じて PF52 が撮影した高精細なリアルタイム画像を取得できます。
この例から、スマートフォンが PF52 に接続されると、人の向きを観察し、リアルタイムでデータを記録できることがわかります。

18 / 26

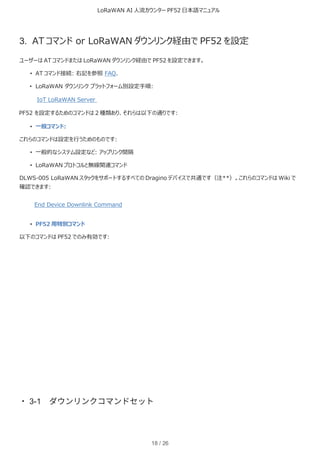

3. AT コマンド or LoRaWAN ダウンリンク経由で PF52 を設定
ユーザーは AT コマンドまたは LoRaWAN ダウンリンク経由で PF52 を設定できます。
• AT コマンド接続: 右記を参照 FAQ.
• LoRaWAN ダウンリンクプラットフォーム別設定手順:
IoT LoRaWAN Server
PF52 を設定するためのコマンドは 2 種類あり、それらは以下の通りです:
• 一般コマンド:
これらのコマンドは設定を行うためのものです:
• 一般的なシステム設定など: アップリンク間隔
• LoRaWAN プロトコルと無線関連コマンド
DLWS-005 LoRaWAN スタックをサポートするすべての Dragino デバイスで共通です（注**）。これらのコマンドは Wiki で
確認できます:
End Device Downlink Command
• PF52 用特別コマンド
以下のコマンドは PF52 でのみ有効です:
・3-1 ダウンリンクコマンドセット

19 / 26
コマンド例機能レスポンスダウンリンク
AT+TDC=? 現在のTDC 時間を表示 1200000
OK
Default 1200000(ms)
AT+TDC=300000 TDC を設定 OK 0X0100012C:
01: fixed command
00012C:
0X00012C=300(sec-
onds)
ATZ ノードをリセット 0x04FF
AT+FDR ファクトリ設定復元 0X04FE
AT+CFM=? 現在の確認モードの状態表示 0
OK
Default 0
AT+CFM=1 確認モードを有効 OK 0x0500:
close
0x0501:
open
05: fixed command
AT+CHE=? 現在のサブバンド選択0-7 を表
示します。デフォルトは0 で
す。
0
OK
Default 0
AT+CHE=2 サブバンドを2 に設定（CN470、
US915、AU915）
Attention:Ta ke
effect after ATZ
OK
0X0702:
07: fixed command
02: Select subband 2
AT+WMOD=? 現在のアラームモードの状態を
表示する
0
OK
Default 0
AT+WMOD=1 アラームモードをオンにする Attention:Ta ke
effect after ATZ
OK
0xA501:
open
0XA500:
close
A5: fixed command
AT+CITEMP=? 現在の温度検出間隔を表示する 1
OK
Default 1(min)
AT+CITEMP=2 温度検出の間隔を2 分に設定す
る
OK 0XA70002
A7: fixed
command 0002:
0X0002=2(min)
AT+NJM=? 現在のネットワーク接続方法を確
認する
1
OK
Default 1

20 / 26

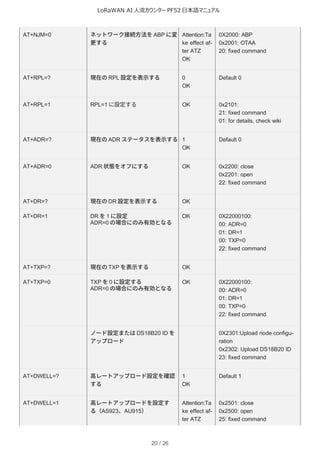

AT+NJM=0 ネットワーク接続方法をABP に変
更する
Attention:Ta
ke effect af-
ter ATZ
OK
0X2000: ABP
0x2001: OTAA
20: fixed command
AT+RPL=? 現在のRPL 設定を表示する 0
OK
Default 0
AT+RPL=1 RPL=1 に設定する OK 0x2101:
21: fixed command
01: for details, check wiki
AT+ADR=? 現在のADR ステータスを表示する 1
OK
Default 0
AT+ADR=0 ADR 状態をオフにする OK 0x2200: close
0x2201: open
22: fixed command
AT+DR=? 現在のDR 設定を表示する OK
AT+DR=1 DR を1 に設定
ADR=0 の場合にのみ有効となる
OK 0X22000100:
00: ADR=0
01: DR=1
00: TXP=0
22: fixed command
AT+TXP=? 現在のTXP を表示する OK
AT+TXP=0 TXP を0 に設定する
ADR=0 の場合にのみ有効となる
OK 0X22000100:
00: ADR=0
01: DR=1
00: TXP=0
22: fixed command
ノード設定またはDS18B20 ID を
アップロード
0X2301:Upload node configu-
ration
0x2302: Upload DS18B20 ID
23: fixed command
AT+DWELL=? 高レートアップロード設定を確認
する
1
OK
Default 1
AT+DWELL=1 高レートアップロードを設定す
る（AS923、AU915）
Attention:Ta
ke effect af-
ter ATZ
0x2501: close
0x2500: open
25: fixed command

21 / 26

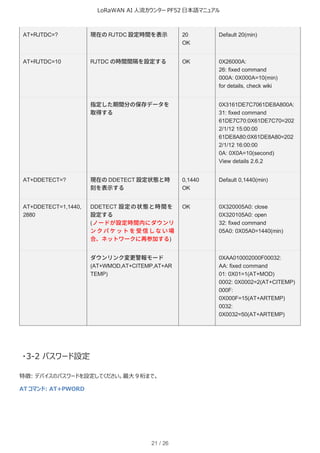

AT+RJTDC=? 現在のRJTDC 設定時間を表示 20
OK
Default 20(min)
AT+RJTDC=10 RJTDC の時間間隔を設定する OK 0X26000A:
26: fixed command
000A: 0X000A=10(min)
for details, check wiki
指定した期間分の保存データを
取得する
0X3161DE7C7061DE8A800A:
31: fixed command
61DE7C70:0X61DE7C70=202
2/1/12 15:00:00
61DE8A80:0X61DE8A80=202
2/1/12 16:00:00
0A: 0X0A=10(second)
View details 2.6.2
AT+DDETECT=? 現在のDDETECT 設定状態と時
刻を表示する
0,1440
OK
Default 0,1440(min)
AT+DDETECT=1,1440,
2880
DDETECT 設定の状態と時間を
設定する
(ノードが設定時間内にダウンリ
ンクパケットを受信しない場
合、ネットワークに再参加する)
OK 0X320005A0: close
0X320105A0: open
32: fixed command
05A0: 0X05A0=1440(min)
ダウンリンク変更警報モード
(AT+WMOD,AT+CITEMP,AT+AR
TEMP)
0XAA010002000F00032:
AA: fixed command
01: 0X01=1(AT+MOD)
0002: 0X0002=2(AT+CITEMP)
000F:
0X000F=15(AT+ARTEMP)
0032:
0X0032=50(AT+ARTEMP)
・3-2 パスワード設定
特徴: デバイスのパスワードを設定してください。最大 9 桁まで。
AT コマンド: AT+PWORD

22 / 26
コマンド例機能レスポンス
AT+PWORD=? パスワード表示 123456
OK
AT+PWORD=999999 パスワード設定 OK
Downlink コマンド:
この機能に対するダウンリンクコマンドはありません！
4. FAQ
4.1 AT コマンドとダウンリンク
・ATZ を送信するとノードが再起動します。
・AT+FDR を送信すると、ノードは工場出荷時の状態に復元されます。
・AT+CFG を送信してノードの AT コマンド設定を取得します。
事例︓
AT+VER=EU868 v1.0
AT+NJM=1
AT+DEUI=25 32 12 45 65 26 12 35
AT+APPEUI=25 32 12 45 65 26 32 16
AT+APPKEY=25 32 12 45 65 26 32 16 89 48 85 65 45 87 89 55
AT+DADDR=00 00 00 00
AT+APPSKEY=00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
AT+NWKSKEY=00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
AT+NWKID=00 00 00 13
AT+ADR=1
AT+DR=5
AT+TXP=0
AT+CHS=0
AT+CLASS=A
AT+CFM=0
AT+JN1DL=5000

23 / 26
AT+JN2DL=6000
AT+RX1DL=5000
AT+RX2DL=6000
AT+RX1WTO=24
AT+RX2WTO=6
AT+RX2FQ=869525000
AT+RX2DR=0
AT+RPL=0
AT+FCU=6 AT+FCD=0
AT+CFS=0 AT+NJS=1
AT+DCS=0
AT+PNM=1
AT+PWORD=123456
AT+EXT=1
AT+TDC=120000
AT+TIMESTAMP=1640851037 2021 12 30 7 57 17
AT+RJTDC=20
AT+DDETECT=0,1440
AT+WMOD=0
AT+CITEMP=1
AT+ARTEMP=-40,125
4.2 ファームウェアのアップグレード方法は？
PF52 にはイメージアップロード用のプログラムコンバーターが必要です。これは PF52 にイメージファイルをアップロードするために使
用されます:
• 新規機能をサポート
• バグ修正
• LoRaWAN 周波数を変更
ユーザーはファームウェアアップグレードの操作詳細について、下記のリンクを確認できます:
Firmware Upgrade Instruction

24 / 26
5. 注文情報
5.1 メインデバイス
部品番号: PF52-XX
XX : 周波数帯域
• AS923: LoRaWAN AS923 band（日本仕様）
• AU915: LoRaWAN AU915 band
• EU433: LoRaWAN EU433 band
• EU868: LoRaWAN EU868 band
• KR920: LoRaWAN KR920 band
• US915: LoRaWAN US915 band
• IN865: LoRaWAN IN865 band
• CN470: LoRaWAN CN470 band
6. 梱包情報
パッケージは下記が含まれます:
• PF52 x 1 台
7. サポート
・サポートは月曜日から金曜日の 09:00 から 18:00 GMT+8 までです。タイムゾーンが異なるため、ラ
イブサポートを提供することはできません。ただし、ご質問には前述のスケジュールでできるだけ早くお答え
します。
・お問い合わせに関するできるだけ多くの情報（製品モデル、問題の正確な説明、再現手順など）を提供していただき、
support@dragino.co まで E メールでご連絡ください。
8. FCC 警告
この装置は FCC 規則第 15 部に準拠しています。動作は以下の 2 つの条件に従います：
(1) この装置は有害な干渉を引き起こしてはならない；
(2) この装置は受信したあらゆる干渉を受け入れなければならない。これには、望ましくない動作を引き起こす可能性のある
9. 付録 I：用途別
通路の敷居中央に設置することで、通路全体を検知し漏れを防ぎます。設置高さ制限：2.2m～2.5m

25 / 26

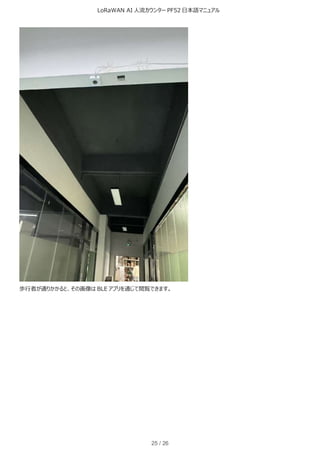

歩行者が通りかかると、その画像は BLE アプリを通じて閲覧できます。

26 / 26

Dragino社製 LoRaWAN AI人流カウンターPF52 日本語マニュアル

More Related Content

Similar to Dragino社製 LoRaWAN AI人流カウンターPF52 日本語マニュアル

More from CRI Japan, Inc.

Dragino社製 LoRaWAN AI人流カウンターPF52 日本語マニュアル
