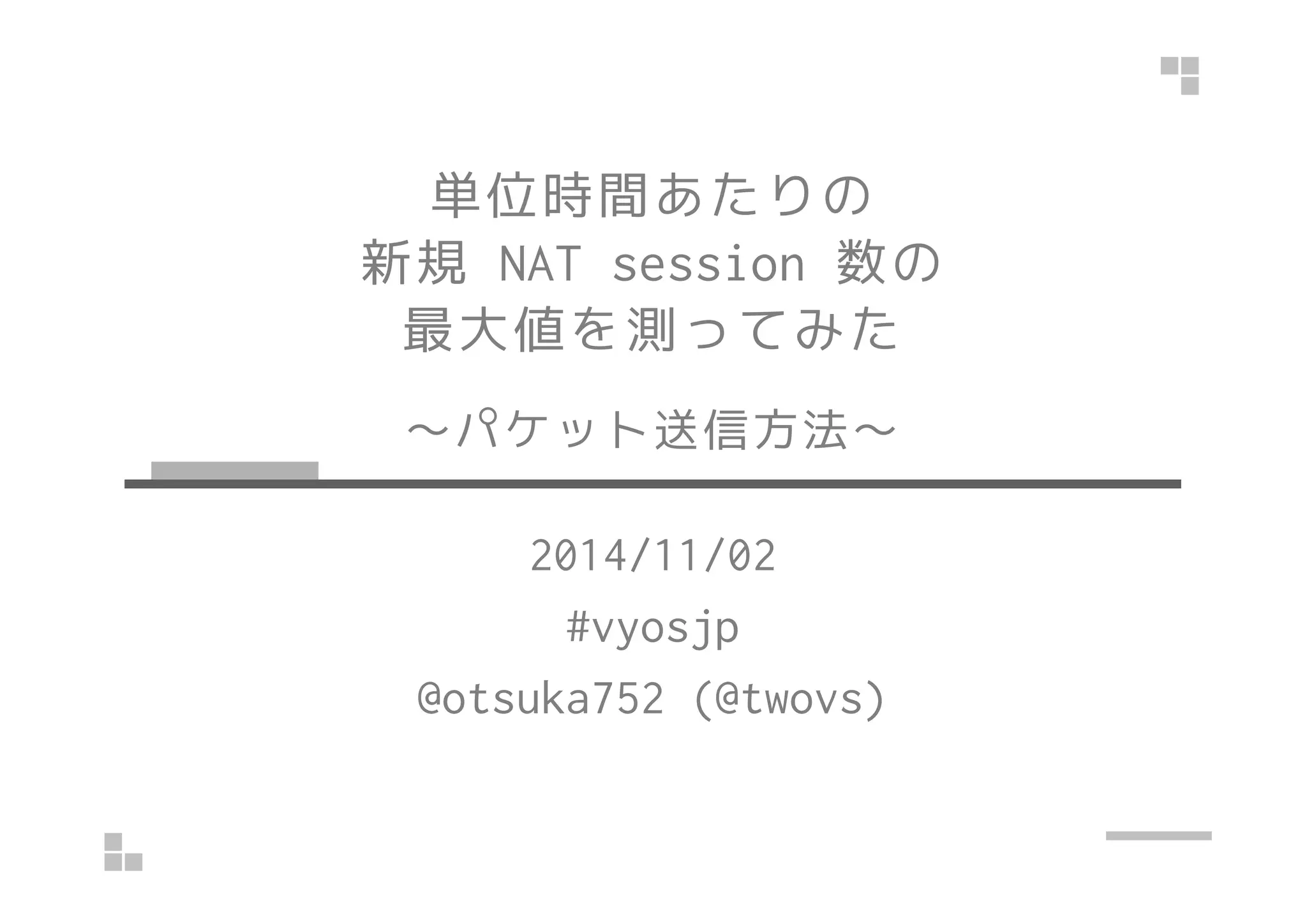

単位時間あたりの
新規NAT session 数の
最大値を測ってみた
~パケット送信方法~
2014/11/02
#vyosjp
@otsuka752 (@twovs)
Measurement of
Maximum new NAT-sessions
per second
(How to send packets)
2014/11/02
#vyosjp
@otsuka752 (@twovs)
about me
• @otsuka752 (@twovs)
• ネコ2人+奥さん+可愛い娘
•• 無線LLAANN装置の開発((11999999~~22000044))
• オンラインゲームのシステム管理者(2004~)
• ただし,ゲームには全く興味無し
• ZFS 最高!!! beadm 便利!!!
はじめに/Intro
• VyOS は10万セッションのNAT も動くらしい
VyOS can store 100K sessions and works well
http://research.ssaakkuurraa..aadd..jjpp//
2012/07/24/janog30-network2/
• 単位時間あたりの新規session 数は?
How many new sessions/sec does VyOS handle?
構成/System
• server(Guest)
• tcpdump
Internal
network
• Host(*3)
• VirtualBox
• VyOS-1.1.0(*1)
• NAT(masquerade)
• client(Physical)
• send packets
packets(*2)
1GbE
構成/System
(*1) Guest properties (VyOS)
CPU x1
Memory 2GB
((**22)) IICCMMPP((たくさんのSSrrcc//DDsstt IIPPAAddddrr の組合せ))
ICMP(Many kinds of Src/Dst IPAddr pairs)
(*3) Host properties
CPU AMD Athlon 64 X2 Dual Core Processor 6400+
Memory 8GB
OS Solaris 11.1
VirtualBox 4.3.14
設定/Configuration
• IPAddr と下記以外はデフォルト値
Use Default Configuration
except for IPAddr and below
set protocols static route 0.0.0.0/0 next-hop ‘(server)'
set nat source rule 10 outbound-interface 'eth1'
set nat source rule 10 source address '0.0.0.0/0'
set nat source rule 10 translation address 'masquerade'
set system conntrack expect-table-size '2048'
set system conntrack hash-size '16384'
set system conntrack table-size '1048576'
試験手順/Testing procedure
(1) VyOS のNAT セッションやカウンタをリセット
Reset conntrack and clear NAT counters of VyOS
vvyyooss@@vvyyooss::~~$$ rreesseett ccoonnnnttrraacckk
This will clear all currently tracked and expected
connections. Continue? (Y/N) [N]: y
vyos@vyos:~$ clear nat source counters
試験手順/Testing procedure
(2) クライアントからP[pps] でN 種類のパケットを送信
Send N different kinds of packets to VyOS at P[pps]
from client
[client]$ scapy
Welcome to Scapy (2.2.0-1)
>>>
Scapy も良いけど…
Scapy is good.
試験手順/Testing procedure
(2) クライアントからP[pps] でN 種類のパケットを送信
Send N different kinds of packets to VyOS at P[pps]
from client
[client]$ sudo tcpreplay --unique-ip ¥
-l ${N} --pps=${P} -K -i eth0 file.pcap
Tcpreplay もイイネ
I love Tcpreplay too.
試験手順/Testing procedure
(3) サーバに届いたパケット数を数える
Count the number of packets from client
[[sseerrvveerr]]$$ ssuuddoo ttccppdduummpp --nn --ii eetthh00
試験手順/Testing procedure
(4) VyOS でNAT table の数を見る
Show NAT statistics on VyOS
vyos@vyos:~$ show nat source statistics
rule pkts bytes interface
---- ---- ----- ---------
10 100K 2800K eth1
結果/Results
N:セッション数/sessions handled by VyOS
結果/Results
N:セッション数/sessions handled by VyOS
結果/Results
• 新規セッション20K[pps] で処理できそう
(合計20万セッションでも)
VyOS will bbee aabbllee ttoo hhaannddllee
20K new-session per sec
(with 200K unique sessions condition)
備考/Notes
• >30K[pps] のパケロス発生時でも
[サーバに届いたパケット数] と
[VyOS で作られたNAT session 数] は概ね同数
>30K[pps] condition, i.e. PER != 0
[number of packets received by server]
is also nearly equal to
[number of NAT-sessions on VyOS]
tcpreplay が気になるでしょ!?
You will be interested in tcpreplay.
Measurement of Maximum new NAT-sessionsper second / How to send packets
続きはウェブで!
Find more on the web!
お知らせ
日本語サイト始めてみました!
I translate the web site into Japanese.
http://tcpreplay.jp/
お知らせ
• 日本語サイト始めてみました!
• http://tcpreplay.jp/
• https://github.com/otsuka752/
• Web site in English
• http://tcpreplay.appneta.com/
• https://github.com/appneta/tcpreplay/
