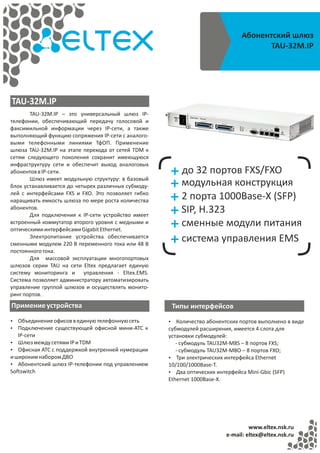

1. Абонентский шлюз
TAU-32M.IP
TAU-32M.IP
TAU-32M.IP – это универсальный шлюз IP-
телефонии, обеспечивающий передачу голосовой и
факсимильной информации через IP-сети, а также
выполняющий функцию сопряжения IP-сети с аналого-
выми телефонными линиями ТфОП. Применение
шлюза TAU-32M.IP на этапе перехода от сетей TDM к
сетям следующего поколения сохранит имеющуюся
инфраструктуру сети и обеспечит выход аналоговых
абонентов в IP-сети. до 32 портов FXS/FXO
Шлюз имеет модульную структуру: в базовый
блок устанавливается до четырех различных субмоду- модульная конструкция
лей с интерфейсами FXS и FXO. Это позволяет гибко
наращивать емкость шлюза по мере роста количества
2 порта 1000Base-X (SFP)
абонентов.
Для подключения к IP-сети устройство имеет
SIP, H.323
встроенный коммутатор второго уровня с медными и
оптическими интерфейсами Gigabit Ethernet.
сменные модули питания
Электропитание устройства обеспечивается
сменными модулем 220 В переменного тока или 48 В
система управления EMS
постоянного тока.
Для массовой эксплуатации многопортовых
шлюзов серии TAU на сети Eltex предлагает единую
систему мониторинга и управления - Eltex.EMS.
Система позволяет администратору автоматизировать
управление группой шлюзов и осуществлять монито-
ринг портов.
Примение устройства Типы интерфейсов
џ Объединение офисов в единую телефонную сеть џ Количество абонентских портов выполнено в виде
џ Подключение существующей офисной мини-АТС к субмодулей расширения, имеется 4 слота для
IP-сети установки субмодулей:
џ Шлюз между сетями IP и TDM - субмодуль TAU32M‐M8S – 8 портов FXS;
џ Офисная АТС с поддержкой внутренней нумерации - субмодуль TAU32M‐M8O – 8 портов FXO;
и широким набором ДВО џ Три электрических интерфейса Ethernet
џ Абонентский шлюз IP-телефонии под управлением 10/100/1000Base-T.
Softswitch џ Два оптических интерфейса Mini‐Gbic (SFP)
Ethernet 1000Base-Х.
www.eltex.nsk.ru
e-mail: eltex@eltex.nsk.ru

2. Технические характеристики
Протоколы и стандарты
Протоколы VoIP: Абонентский шлюз
- SIP, H.323
- H.248 (по запросу) TAU-32M.IP
- MGCP (по запросу)
Голосовые кодеки:
- G.729 (A, B)
- G.711 (a-law, µ-law) Интерфейсы
- G.723.1 (6,3 кбит/с, 5,3 кбит/с) - 2 порта 1000Base-X (2 слота для SFP-модулей)
- G.726 - 3 порта 10/100/1000Base-T (RJ-45)
Поддержка факсов: - до 32 портов FXS/FXO (4 места для модулей 8FXS
- T.38 UDP Real-Time Fax и 8FXO)
- G.711 (a-law, µ-law) pass-through Сеть и конфигурация
Голосовые стандарты: Сетевые функции
- VAD (детектор активности речи) - Поддержка 802.1q
- CNG (генерация комфортного шума) - SNTP
- AEC (эхо компенсация, рекомендация G.168) - Локальный и внешний DNS
Функциональные особенности: - Возможность использования разных VLAN
- Аутентификация на SIP-сервере с общим логином для сигнализации, RTP и управления
и паролем для всех абонентов Типы подключений
- Аутентификация на SIP-сервере с - Статический IP-адрес, DHCP-клиент
индивидуальным логином и паролем для - PPPoE-клиент
каждого абонента Конфигурирование
- Прямая маршрутизация к незарегистриро- - HTTP/HTTPS, FTP/FTPS
ванным на SIP-сервере устройствам - TFTP (автообновление ПО и конфигурации)
- Внутренняя коммутация соединений при потере - Telnet, SSH, Консольный порт RS-232
связи с SIP-сервером - Конфигурирование параметров SIP по SNMP
- Самостоятельная обработка услуг ДВО (режим - Система управления Eltex.EMS
распределенной мини-атс) Удаленный мониторинг,
- Регулярные выражения в Dialplan - HTTP/HTTPS
- Ограничение количества одновременных - SNMP
соединений Диагностика
- CPC (Calling Party Control): сигнал отбоя - Syslog
соединения посредством разрыва шлейфа - Тестирование физических параметров
- Генерация сигнала неположенной трубки абонентских линий
- Управление ДВО с телефонного аппарата Статистика
- Применение настроек без перезагрузки - Подробная статистика по портам
Качество обслуживания (QoS) - История вызовов
- 4 очереди приоритета Безопасность
- Распределение пакетов по очередям на - Проверка имени пользователя и пароля
основании приоритета 802.1p и/или Diffserv - Разграничение прав доступа:
- Назначение Diffserv и приоритетов 802.1р для администратор/пользователь
пакетов SIP и RTP - Шифрование конфигурационного файла
Дополнительные виды обслуживания Физические характеристики и условия окр.среды
- Определение номера (Caller ID) Напряжение питания: 220V AC, -48..60V DC
- Выдача имени звонившего и времени звонка Потребляемая мощность: до 50Вт (при 32-х
в режиме FSK одновременно активных комплектах)
- Запрет выдачи Caller ID (CLIR) Относительная влажность: до 80%
- Передача вызова (Call Transfer) Габариты (ширина, высота, глубина):
- Перехват вызова (Call Pick-Up) 420x48x240 мм, 19" конструктив, типоразмер 1U
- 3-сторонняя конференция (3-way conference)
- Горячая/теплая линия (Hotline/Warmline)
- Ожидание вызова (Call Waiting)
- Переадресация вызовов (CFU, CFB, CFNR, CFOOS)
- Группы вызова (Call group)
- Удержание вызова (Hold/Retrieve)
- Фоновая музыка при удержании (MOH) www.eltex.nsk.ru
e-mail: eltex@eltex.nsk.ru

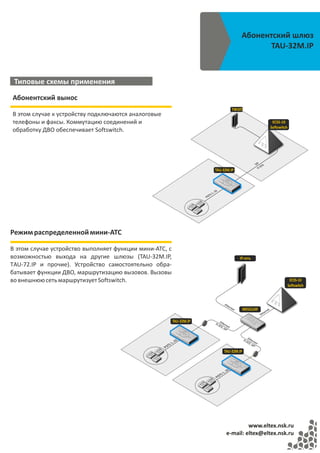

3. Абонентский шлюз
TAU-32M.IP
Типовые схемы применения
Типовые схемы применения
Абонентский вынос
ТФОП
В этом случае к устройству подключаются аналоговые
телефоны и факсы. Коммутацию соединений и ECSS-10
Softswitch
обработку ДВО обеспечивает Softswitch.
H. IP
S
3
32
TAU-32M.IP
2
.3
1.
TS
PO
Режим распределенной мини-АТС
В этом случае устройство выполняет функции мини-АТС, с
возможностью выхода на другие шлюзы (TAU‐32М.IP, IP-сеть
ТAU‐72.IP и прочие). Устройство самостоятельно обра-
батывает функции ДВО, маршрутизацию вызовов. Вызовы
во внешнюю сеть маршрутизует Softswitch. ECSS-10
Softswitch
Eth
erne
t MES3124F
t
ne
er
h
Et
TAU-32M.IP E
H.3 thern
23, et
SIP
E
H.3 thern
23, et
2
.3
SIP
1.
TS
PO
TAU-32M.IP
2
.3
1.
TS
PO
www.eltex.nsk.ru
e-mail: eltex@eltex.nsk.ru

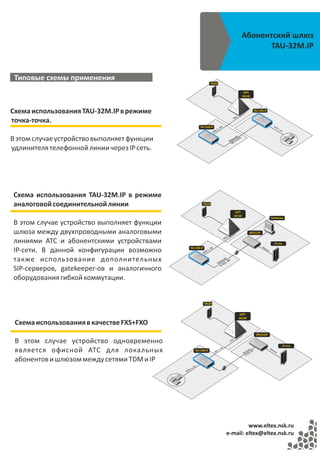

4. Абонентский шлюз
TAU-32M.IP
Типовые схемы применения
Типовые схемы применения
ТФОП
ЦАТС
МС240
Схема использования TAU‐32M.IP в режиме TAU-32M.IP
точка‐точка.
S
FX
PO
TAU-32M.IP TS
2
.3
1..3
1.
2
O
FX
В этом случае устройство выполняет функции
32 t
H. e
P, rn
3
SI the
E
удлинителя телефонной линии через IP сеть.
Схема использования TAU‐32M.IP в режиме
аналоговой соединительной линии ТФОП
ЦАТС
МС240
Gatekeeper
В этом случае устройство выполняет функции
шлюза между двухпроводными аналоговыми MES3124F
S
линиями АТС и абонентскими устройствами
FX
IP-сеть
Eth
TAU-32M.IP
IP‐сети. В данной конфигурации возможно erne
2
.3
t
1.
O
FX
также использование дополнительных
3, et
32 rn
P
SI
H. the
E
SIP‐серверов, gatekeeper‐ов и аналогичного
оборудования гибкой коммутации.
ТФОП
ЦАТС
МС240
Схема использования в качестве FXS+FXO
MES3124F
В этом случае устройство одновременно
S
FX
IP-сеть
является офисной АТС для локальных Eth
6
.1
TAU-32M.IP e
3, et
rne
1.
32 rn
P
O
t
SI
H. the
FX
E
абонентов и шлюзом между сетями TDM и IP
6
.1
1.
TS
PO
www.eltex.nsk.ru
e-mail: eltex@eltex.nsk.ru

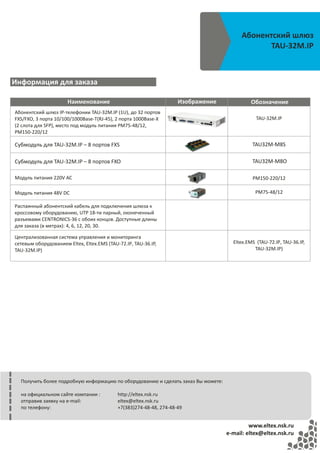

5. Абонентский шлюз
TAU-32M.IP
Информация для заказа
Наименование Изображение Обозначение
Абонентский шлюз IP-телефонии TAU-32M.IP (1U), до 32 портов
FXS/FXO, 3 порта 10/100/1000Base-T(RJ-45), 2 порта 1000Base-X TAU-32M.IP
(2 слота для SFP), место под модуль питания PM75-48/12,
PM150-220/12
Субмодуль для TAU-32M.IP – 8 портов FXS TAU32M‐M8S
Субмодуль для TAU-32M.IP – 8 портов FXO TAU32M‐M8O
Модуль питания 220V AC PM150-220/12
Модуль питания 48V DC PM75-48/12
Распаянный абонентский кабель для подключения шлюза к
кроссовому оборудованию, UTP 18-ти парный, оконеченный
разъемами CENTRONICS-36 с обоих концов. Доступные длины
для заказа (в метрах): 4, 6, 12, 20, 30.
Централизованная система управления и мониторинга
сетевым оборудованием Eltex, Eltex.EMS (TAU-72.IP, TAU-36.IP, Eltex.EMS (TAU-72.IP, TAU-36.IP,
TAU-32M.IP) TAU-32M.IP)
Получить более подробную информацию по оборудованию и сделать заказ Вы можете:
на официальном сайте компании : http://eltex.nsk.ru
отправив заявку на e-mail: eltex@eltex.nsk.ru
по телефону: +7(383)274-48-48, 274-48-49
