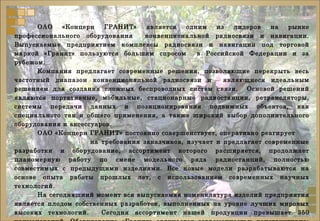

ОАО «Концерн Гранит» является ведущим производителем профессионального радиосвязного и навигационного оборудования в России. Предприятие предлагает широкий ассортимент современных радиостанций и дополнительного оборудования, обеспечивающего надежную беспроводную связь в различных условиях. Все изделия разрабатываются на основе передовых технологий и соответствуют высоким стандартам качества.

1. Профессиональное оборудование
радиосвязи
.

2. ОАО «Концерн ГРАНИТ» является одним из лидеров на рынке
профессионального оборудования конвенциональной радиосвязи и навигации.
Выпускаемые предприятием комплексы радиосвязи и навигации под торговой
маркой «Гранит» пользуются большим спросом в Российской Федерации и за
рубежом.
Компания предлагает современные решения, позволяющие перекрыть весь
частотный диапазон конвенциональной радиосвязи и являющиеся идеальным
решением для создания сложных беспроводных систем связи. Основой решений
являются портативные, мобильные, стационарные радиостанции, ретрансляторы,
системы передачи данных и позиционирования подвижных объектов, как
специального так и общего применения, а также широкий выбор дополнительного
оборудования и аксессуаров.
ОАО «Концерн ГРАНИТ» постоянно совершенствует, оперативно реагирует
на требования заказчиков, изучает и предлагает современные
разработки и оборудование, ассортимент которого расширяется, продолжает
планомерную работу по смене модельного ряда радиостанций, полностью
совместимых с предыдущими изделиями. Все новые модели разрабатываются на
основе опыта работы прошлых лет, с использованием современных научных
технологий.
На сегодняшний момент вся выпускаемая номенклатура изделий предприятия
является плодом собственных разработок, выполненных на уровне лучших мировых
высоких технологий. Сегодня ассортимент нашей продукции превышает 350

3. ПродукцияПродукция
специальноспециально
гого
назначенияназначения
КомплексКомплекс
технических средствтехнических средств
«Поле-СКЗИ»«Поле-СКЗИ»
КомплексКомплекс
технических средствтехнических средств
«Поле-СКЗИ»«Поле-СКЗИ»
КомплексКомплекс
средств радиосвязисредств радиосвязи
«Гранит-АПР»«Гранит-АПР»
КомплексКомплекс
средств радиосвязисредств радиосвязи
«Гранит-АПР»«Гранит-АПР»
НавигационныйНавигационный
комплекс оперативно-комплекс оперативно-
диспетчерскогодиспетчерского
контроляконтроля
НавигационныйНавигационный
комплекс оперативно-комплекс оперативно-
диспетчерскогодиспетчерского
контроляконтроля

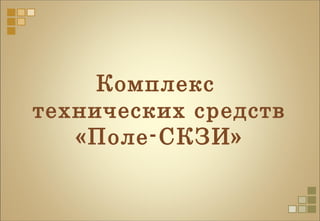

4. Комплекс
технических средств
«Поле-СКЗИ»

5. ОЗИМЫЕ/СТАЦИОНАРНЫЕ РАДИОСТАНЦИИРадиостанции предназначены для организации
сухопутной радиотелефонной связи при размещении в
стационарных условиях или полевых пунктах управления,
и при действиях на транспорте сил общего и специального
назначения.
Радиостанции обеспечивают двухстороннюю
радиосвязь в симплексном режиме в диапазонах рабочих
частот от 33 до 40 МГц, от 40 до 48,5 МГц и от 146 до 174
МГц с однотипными радиостанциями на совпадающих
рабочих частотах.
Радиостанции обеспечивает работу с устройствами
«Гарнитура-СКЗИ» и «Гарнитура-СКЗИ-М».
Радиостанции имеют разъем для подключения
специальной аппаратуры.
Диапазон частот, МГц
Р-21 2Р-23
39-48,5 146-174
Выходная мощность, Вт 40 45
Дальность радиосвязи, км до 40
Количество каналов 99+1
Чувствительность, мкВ 0,25
Селективность, дБ 80
Мощность звукового выхода, Вт 6
Диапазон рабочих температур, ºC -30 +50
Питание: от бортовой сети 12В и от сети 220 В (через блок питания ИВЭП-21)
Габаритные размеры приёмопередатчика, мм 190Х153Х60,5

6. Радиостанции имеют ряд
особенностей:
• Модульная конструкция в двух вариантах
компоновки
• Подсвечиваемая панель управления со
светодиодным индикатором
• Влагозащищенная конструкция обеспечивает
надежность и удобство в эксплуатации
• Защита от обрыва антенны с сигнализацией на
индикаторе
• Несколько режимов сканирования по частотным
каналам
• Устройство преобразования речи (опция)
• Устройство вывода звука (опция)
• Порт для внешних устройств
• Различные стандарты сигналов вызова - CTCSS,
DTMF, DCS, тональный вызов
• Возможность работы в протоколе Smart-Trunk II
(опция)
• Выход на внешний громкоговоритель
• Дистанционное управление по двухпроводной
линии

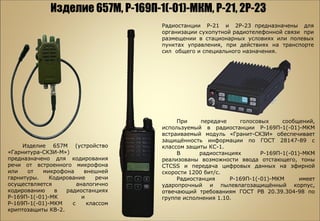

7. Устройство предназначено для кодирования речи от встроенного
микрофона или от микрофона внешней гарнитуры. Кодирование речи
осуществляется аналогично кодированию в радиостанциях Р-169П-1-МК
и Р-169П-1-МКМ.
Применение устройства «Гарнитура-СКЗИ» обеспечивает стыковку
используемой радиостанции с радиостанциями Р-169П-1МК, Р-169П-
1МКМ или радиостанциями с аналогичной гарнитурой.
Устройства «Гарнитура-СКЗИ» и «Гарнитура–СКЗИ-М» могут
подключатся к любой носимой, возимой, стационарной радиостанциям
производства ОАО «Концерн ГРАНИТ».
Питание устройств осуществляется от подключенной радиостанции.
Наименование Гарнитура-СКЗИ Гарнитура-СКЗИ-М
Режимы работы ТЛФ, СКЗИ
Полоса частот полезного сигнала,
кГц
0,3 - 3,0 0,3 - 2,7
Выходная акустическая мощность,
Вт
2
Напряжение питания, В 5
Дистанционное управление
радиостанцией
да
Функция "голосовой подсказчик" да
Диапазон температур, 0
С -30…+50
Масса, кг 0,35
Габаритные размеры, мм 118*32*65
Типы поддерживаемых
радиостанций
Р-21, 2Р-23, РТ-3,
Р-312АЦ, Р-169Н-1,
Р-169РТ-1
Р-21, 2Р-23, РТ-3,
Р-312АЦ, Р-169Н-1,
Р-169РТ-1, VX-
1700, VX-1210

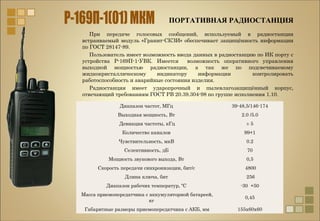

8. ПОРТАТИВНАЯ РАДИОСТАНЦИЯ
При передаче голосовых сообщений, используемый в радиостанции
встраиваемый модуль «Гранит-СКЗИ» обеспечивает защищённость информации
по ГОСТ 28147-89.
Пользователь имеет возможность ввода данных в радиостанцию по ИК порту с
устройства Р-169П-1-УВК. Имеется возможность оперативного управления
выходной мощностью радиостанции, а так же по подсвечиваемому
жидкокристаллическому индикатору информации контролировать
работоспособность и аварийные состояния изделия.
Радиостанция имеет ударопрочный и пылевлагозащищённый корпус,
отвечающий требованиям ГОСТ РВ 20.39.304-98 по группе исполнения 1.10.
Диапазон частот, МГц 39-48,5/146-174
Выходная мощность, Вт 2.0 /5.0
Девиация частоты, кГц ± 5
Количество каналов 99+1
Чувствительность, мкВ 0.2
Селективность, дБ 70
Мощность звукового выхода, Вт 0,5
Скорость передачи синхронизации, бит/с 4800
Длина ключа, бит 256
Диапазон рабочих температур, ºC -30 +50
Масса приемопередатчика с аккумуляторной батареей,
кг
0,45
Габаритные размеры приемопередатчика с АКБ, мм 155x60x60

9. РЕТРАНСЛЯТОР СТАЦИОНАРНЫЙ РТ-1/РТ-3
Наименование РТ-1 РТ-3
Диапазон частот, МГц 39-48,5 136 - 174
Чувствительность, не более, мкВ 0,25
Выходная мощность, Вт до 40
Максимальная девиация, кГц 5,0
Напряжение питания, В 220; 13,8
Время непрерывной работы, час рабочий цикл 100%
Диапазон температур, 0
С -30...+50
Масса, кг 10
Габаритные размеры, мм 420*295*170
Дальность радиосвязи, км увеличение дальности применяемых средств в 1,5 - 3 раза
Отличается прочной модульной конструкцией,
наличием встроенных кодеров/декодеров CTCSS и DCS
сигналов, возможностью установки внутреннего
циркулятора.
Программирование параметров ретранслятора
осуществляется с ПЭВМ.
Поддерживает автоматическое переключение на
резервный источник питания при отключении
основного источника питания.

10. Ретранслятор представляет собой ретранслятор РТ-3 с модулем
сопряжения, выполненный в мобильном варианте исполнения и
обеспечивающем работу с устройством «Гарнитура-СКЗИ» и
ретрансляцию криптографически защищенных сигналов.
Программирование параметров ретранслятора осуществляется с
ПЭВМ.
Поддерживает автоматическое переключение на резервный
источник питания при отключении основного источника питания.
По отдельному заказу может быть доукомплектован антенной
для размещения на автомобиле или антенной для стационарного
использования.
Диапазон частот, МГц 146 - 174
Чувствительность, не более, мкВ 0,25
Выходная мощность, Вт 5;20
Максимальная девиация, кГц 5,0 (11,0)
Работа с устройством "Гарнитура-
СКЗИ"
да
Работа в режиме "ведущий-
ведомый"
да
Напряжение питания, В 220; 24; 12
Время непрерывной работы, час рабочий цикл 100%
Диапазон температур, 0
С -30...+50
Масса, кг 18
Габаритные размеры, мм 522*442*227
Дальность радиосвязи, км
увеличение дальности используемых
средств в 1,5 - 3 раза
КОМПЛЕКТ УКЛАДКИ КУ-РТ-3

11. СПЕЦИАЛЬНЫЕ УСТРОЙСТВА
Р-169П-1-УВК и Р-169П-1-УПД
Устройство Р-169П-1-УВК предназначено для
ввода ключей, обеспечивающих криптографическую
защиту конфиденциальной речевой информации при
работе изделий Р-169П-1-МК, Р-169П-1-МКМ и
устройств «Гарнитура-СКЗИ» и «Гарнитура-СКЗИ-М».
Устройство Р-169П-1-УВК предназначено для изменения частот приема/ передачи 98 каналов
радиостанции. Ключи и радиоданные вводятся в Р-169П-1-УВК через кабель программирования с
устройства Р-169П-1-УПД.
Устройство Р-169П-1-УВК обеспечивает:
- прием ключей и параметров изделий Р-169П-1-МК, Р-169П-1-МКМ, «Гарнитура-СКЗИ» и
«Гарнитура-СКЗИ-М» с устройства Р-169П-1-УПД через CОМ-порт;
- хранение масок ключей;
- ввод ключей в изделие Р-169П-1-МК через инфракрасный порт;
- ввод ключей в изделия Р-169П-1-МКМ ,«Гарнитура-СКЗИ» и «Гарнитура-СКЗИ-М» через кабель
программирования;
- формирование для каждой из максимально возможных 16 подгрупп пользователей заданного
набора разрешенных каналов связи;
- индикацию на дисплее состояния процесса загрузки и состояния устройства;
- автономную работу от встроенных аккумуляторов;
- электропитание от сети 220 В с одновременной подзарядкой аккумуляторов.
Время подготовки и программирования радиоданных составляет от 3 до 5 минут.
Устройство Р-169П-1-УВК выполнено в ударопрочном пыле-влагозащищенном корпусе.

12. Комплекс
средств радиосвязи
«Гранит-АПР»

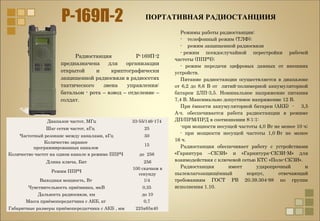

13. Диапазон частот, МГц 33-55/146-174
Шаг сетки частот, кГц 25
Частотный резонанс между каналами, кГц 50
Количество заранее
программированных каналов
15
Количество частот на одном канале в режиме ППРЧ до 256
Длина ключа, Бит 256
Режим ППРЧ
100 скачков в
секунду
Выходная мощность, Вт 1/4
Чувствительность приёмника, мкВ 0,35
Дальность радиосвязи, км до 10
Масса приёмопередатчика с АКБ, кг 0,7
Габаритные размеры приёмопередатчика с АКБ , мм 225x65x40
ПОРТАТИВНАЯ РАДИОСТАНЦИИЯ
Радиостанция Р-169П-2
предназначена для организации
открытой и криптографически
защищенной радиосвязи в радиосетях
тактического звена управления:
батальон - рота – взвод – отделение –
солдат.
Режимы работы радиостанции:
- телефонный режим (ТЛФ);
- режим защищенной радиосвязи
- режим псевдослучайной перестройки рабочей
частоты (ППРЧ);
- режим передачи цифровых данных от внешних
устройств.
Питание радиостанции осуществляется в диапазоне
от 6,2 до 8,6 В от литий-полимерной аккумуляторной
батареи 2ЛП-3,5. Номинальное напряжение питания
7,4 В. Максимально допустимое напряжение 12 В.
При ёмкости аккумуляторной батареи (АКБ) - 3,5
А⋅ч. обеспечивается работа радиостанции в режиме
ДП/ПРМ/ПРД в соотношении 8:1:1:
-при мощности несущей частоты 4,0 Вт не менее 10 ч;
- при мощности несущей частоты 1,0 Вт не менее
16 ч.
Радиостанция обеспечивает работу с устройствами
«Гарнитура –СКЗИ» и «Гарнитура-СКЗИ-М» для
взаимодействия с ключевой сетью КТС «Поле-СКЗИ».
Радиостанция имеет ударопрочный и
пылевлагозащищённый корпус, отвечающий
требованиям ГОСТ РВ 20.39.304-98 по группе
исполнения 1.10.

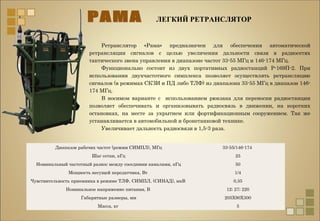

14. ЛЕГКИЙ РЕТРАНСЛЯТОР
Диапазон рабочих частот (режим СИМПЛ), МГц 33-55/146-174
Шаг сетки, кГц 25
Номинальный частотный разнос между соседними каналами, кГц 50
Мощность несущей передатчика, Вт 1/4
Чувствительность приемника в режиме ТЛФ, СИМПЛ, (СИНАД), мкВ 0,35
Номинальное напряжение питания, В 12; 27; 220
Габаритные размеры, мм 205Х90Х300
Масса, кг 5
Ретранслятор «Рама» предназначен для обеспечения автоматической
ретрансляции сигналов с целью увеличения дальности связи в радиосетях
тактического звена управления в диапазоне частот 33-55 МГц и 146-174 МГц.
Функционально состоит из двух портативных радиостанций Р-169П-2. При
использовании двухчастотного симплекса позволяет осуществлять ретрансляцию
сигналов (в режимах СКЗИ и ПД либо ТЛФ) из диапазона 33-55 МГц в диапазон 146-
174 МГц.
В носимом варианте с использованием рюкзака для переноски радиостанции
позволяет обеспечивать и организовывать радиосвязь в движении, на коротких
остановках, на месте за укрытием или фортификационным сооружением. Так же
устанавливается в автомобильной и бронетанковой технике.
Увеличивает дальность радиосвязи в 1,5-3 раза.

15. Устройство Р-169П-2-УВК предназначено для
ввода ключей, обеспечивающих криптографическую
защиту конфиденциальной речевой информации при
работе изделий Р-169П-2 и Р-169Н-1.
Устройство Р-169П-2-УВК предназначено для изменения частот приема/ передачи 16 каналов
радиостанции. Ключи и радиоданные вводятся в Р-169П-2-УВК через кабель программирования с
устройства Р-169П-2-УПД.
Устройство Р-169П-2-УВК обеспечивает:
- прием ключей и параметров изделий Р-169П-2 и Р-169Н-1 с устройства Р-169П-2-УПД через
CОМ-порт;
- хранение масок ключей;
- ввод ключей в изделия Р-169П-2и Р-169Н-1 через кабель программирования;
- формирование для каждой из максимально возможных 16 подгрупп пользователей заданного
набора разрешенных каналов связи;
- индикацию на дисплее состояния процесса загрузки и состояния устройства;
- автономную работу от встроенных аккумуляторов;
- электропитание от сети 220 В с одновременной подзарядкой аккумуляторов.
Время подготовки и программирования радиоданных составляет от 3 до 5 минут.
Устройство Р-169П-2-УВК выполнено в ударопрочном пыле и влагозащищенном корпусе.

16. Радионавигационный комплект «Поле»
Радионавигационный комплект «Поле»
предназначен для обеспечения открытой и
криптографически защищенной радиосвязи,
а также передачи текстовой и
навигационной информации в
подразделениях батальон – рота – взвод -
отделение.КОММУТАТОР
Модуль
ГЛОНАСС/GPS
В состав РНК «Поле» входят: радиостанция Р-169П-2
(Р-169Н-1), коммутатор, навигационный модуль, гарнитура.
Радионавигационный комплект может быть дооснащен
датчиками биометрии, КПК или ноутбуком в защищенном
исполнении и приборами целеуказания (ПДУ).
РНК «Поле» размещается в штатном экипировочном решении (6Ш112).
Обеспечивает работу с устройствами «Гарнитура-СКЗИ» и «Гарнитура-СКЗИ-М» для
взаимодействия с ключевыми сетями КТС «Поле-СКЗИ».
Радионавигационный комплект обеспечивает обмен речевой информацией конфиденциального
характера, а также передачу формализованных и неформализованных текстовых сообщений,
навигационной , биометрической и графической информации.

17. НавигационныйНавигационный
комплекскомплекс
оперативно-оперативно-
диспетчерскогодиспетчерского
контроляконтроля

18. АВИГАЦИОННЫЙ КОМПЛЕКС
ОПЕРАТИВНО-ДИСПЕТЧЕРСКОГО
КОНТРОЛЯ
Предназначен для оперативного
развертывания системы мониторинга
подвижных объектов
• позволяет вести контроль перемещения объектов с
внедренными мобильными блоками (с визуальным
отслеживанием на цифровой карте местности);
• даёт возможность длительно контролировать объекты без
непосредственного участия оперативных групп;
• повышает эффективность штабных решений по
взаимодействию оперативных групп;
• позволяет создавать автоматизированную базу данных о
маршрутах и местах остановок передвигающихся объектов.
Абонентский комплект внедряемых блоков
предназначен для установки на объектах,
местоположение которых подлежит мониторингу.
Блоки позволяют определять местонахождение объекта
с частотой, задаваемой со штабной станции.
В комплект входят блоки двух модификаций:
автономные блоки (для внедрения на
отслеживаемые объекты) и блоки с бортовым
питанием (для установки на автомобилях
оперативных групп). К каждому автономному блоку
прилагается зарядное устройство.
Данные, получаемых от блоков по каналам связи GSM
и через линии Интернета, хранится на сервере
учреждения, а управление режимами работы блоков
осуществляется со штабной станции.
ГЛОНАСС/GPS приемник 36 каналов
Система передачи данных GSM-GPRS
Антенны
GSM/GPS/ГЛОНАСС
встроенная
/встроенная/внешняя
Внутренняя Flash-память 512 кбайт
Встроенный аккумулятор 4100/6100 мАч
Размеры: 125 х 68 х 23 мм
Масса: 180/220 г.
Время работы при движении
3-4 часа в сутки
~14/~21 сутки
Время работы в режиме
непрерывного движения
~48 часов / ~72 часа

19. Гранит Навигатор 01
Гранит Навигатор 02
Гранит Навигатор 04
Гранит Навигатор 06
Гранит Навигатор 07
Гранит Навигатор 08
Различные
модификации блоков с
бортовым питанием

20. Оснащение штабной станции
(компьютер руководителя операции):
 персональный компьютер;
 блок питания;
 аккумуляторная батарея;
 блок управления;
 модемное устройство;
 комплект кабелей;
 выносная антенна;
 чемодан герметичный.
Состав системы:
- штабная станция;
- абонентский комплект внедряемых блоков;
- программное обеспечение системы.
Преимущества:
- возможность скрытной установки прибора в салоне
автомобиля
- 2 варианта передачи данных: высокоскоростной GPRS и
защищенный УКВ канал
- закрытие данных с использованием средств
криптографической защиты информации (СКЗИ)
- возможность подключения аналоговых и цифровых
датчиков, исполнительных устройств и голосовой связи
- автономная работа в течение длительного времени
- малые габариты, простота установки и снятия
Комплект поставки количество
Внедряемые блоки 10 шт.
Мобильное рабочее место диспетчера 1 шт.
Сервер сбора и хранения данных 1 шт.

21. Автоматизированное рабочее место диспетчера
Особенности:
• многооконная структура приложения;
• автоматическая смена и подгрузка карт;
• отображение текущего местоположения объекта в
Google maps;
• импорт данных в Excel, PDF, XML;
• определение зон работы транспорта, задание
контрольных точек и маршрутов движения;
• возможность контроля топлива по нормам расхода,
моточасам и подключению к датчику уровня
топлива;
• возможность создания любых форм отчетов на заказ.
Встроенная в АРМ служба обработки событий
имеет возможность
контроля таких параметров как:
• отклонение координат объекта по ключевой точке или
по произвольно заданной зоне;
• остановка, ограничение по скорости;
• стоянка;
• изменение направления движения;
• отсутствие и наличие связи со спутниками и сервером
сбора данных;
• отключение и включение питания и т.д.

22. Дополнительное
оборудование

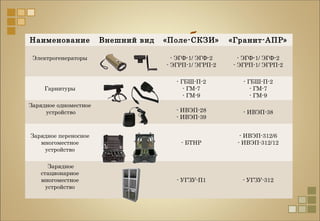

23. ополнительное оборудованиеНаименование Внешний вид «Поле-СКЗИ» «Гранит-АПР»
Электрогенераторы - ЭГФ-1/ ЭГФ-2
- ЭГРП-1/ ЭГРП-2
- ЭГФ-1/ ЭГФ-2
- ЭГРП-1/ ЭГРП-2
Гарнитуры
- ГБШ-П-2
- ГМ-7
- ГМ-9
- ГБШ-П-2
- ГМ-7
- ГМ-9
Зарядное одноместное
устройство - ИВЭП-28
- ИВЭП-39
- ИВЭП-38
Зарядное переносное
многоместное
устройство
- БТНР
- ИВЭП-312/6
- ИВЭП-312/12
Зарядное
стационарное
многоместное
устройство
- УГЗУ-П1 - УГЗУ-312

24. Антенна бегущей волны АБВ-32 представляет собой сплошной
излучатель длиной 32 метра, расположенный на высоте 0,8 м
относительно земли, нагруженный на одном из концов на
безындукционное сопротивление 450 Ом, с другой подключенный
к радиостанции через широкополосный согласующий
трансформатор.
Антенна АБВ-32 развертывается в двух вариантах: антенна
бегущей волны и наклонный луч (вертикальный полуромб).
Высота антенны при развертывании варианта наклонный луч
– 2,4 м над уровнем земли.
Наименование АБВ-32
Диапазон частот, МГц 30-60
Волновое сопротивление, Ом 50
Подводимая мощность, Вт не более 40
КСВ для антенны типа АБВ не более 1,4
КСВ для антенны типа
«Наклонный луч»
не более 1,6
Коэффициент трансформации
ШСУ
9
Диапазон температур, 0
С -55...+60
Габаритные размеры
в сложенном состоянии, мм
470*160*85
Масса, кг не более 1,5
Дальность радиосвязи, км
увеличение дальности используемых
средств в 1,5 - 2 раза
АА
нтенна АБВ-32нтенна АБВ-32

25. УСТРОЙСТВО ГРУППОВОЕ ЗАРЯДНОЕ
УНИФИЦИРОВАННОЕ
Устройство групповое зарядное унифицированное УГЗУ предназначенное для
заряда и разряда аккумуляторных батарей (АКБ) радиостанций, а также хранения в
подразделении портативных радиостанций Р-169П-1(МК, МКМ), Р-312АЦ, Р-168-
0,1УМ (Р-168-0,5УД, Р-168-0,5УМ) в готовности к применению.
Устройство имеет модульную конструкцию и состоит из двух модулей: модуля
хранения имущества, сигнализации и защиты УГЗУ-ХИСЗ и, в зависимости от
исполнения, одного из модулей:
Модуль УГЗУ-П1 для заряда АКБ и хранения в готовности к применению 16
рабочих комплектов радиостанций Р-169П-1(МК, МКМ);
Модуль УГЗУ-П2 для заряда АКБ и хранения в готовности к применению 12
рабочих комплектов радиостанций Р 312АЦ;‑
Модуль УГЗУ-А для заряда АКБ и хранения 10 радиостанций Р-168-0,1УМ
(Р 168-0,5УД, Р-168-0,5УМ) в рабочем состоянии;‑
Модуль УГЗУ-ХИСЗ для хранения одного ИВЭП-312/12 (ИВЭП-312/6) или
одного блока транспортного носимых радиостанций Р-169П-1(МК, МКМ).
Шкафы УГЗУ оборудованы светозвуковой
сигнализацией от вскрытия шкафа.
Электропитание осуществляется от сети
переменного тока 220 В.
Габаритные размеры УГЗУ в собранном виде
не превышают 1050×325×835 мм.
УГЗУУГЗУ

26. Предложения
ОАО «Концерн ГРАНИТ»
по организации взаимодействия
подразделений Министерства обороны
при выполнении повседневных
и учебно-боевых задач

27. Комплекс технических средств «Поле-СКЗИ»
Комплекс технических средств «Поле-СКЗИ» предназначен для
обеспечения криптографически защищенной радиосвязи в тактическом
звене управления.
В состав КТС «Поле-СКЗИ» входит:
Р-169П-1-МКМ,
Р-169П-1-01-МКМ
ГРАНИТ Р-21,
2Р-23
РТ-3
РТ-1
Изделие 657М
(«Гарнитура-СКЗИ-М»)
УВКиП,
УПД
КУ-РТ-3
КУ-2Р-23

28. Изделие 657М (устройство
«Гарнитура-СКЗИ-М»)
предназначено для кодирования
речи от встроенного микрофона
или от микрофона внешней
гарнитуры. Кодирование речи
осуществляется аналогично
кодированию в радиостанциях
Р-169П-1(-01)-МК и
Р-169П-1(-01)-МКМ с классом
криптозащиты КВ-2.
Изделие 657М, Р-169П-1(-01)-МКМ, Р-21, 2Р-23
При передаче голосовых сообщений,
используемый в радиостанции Р-169П-1(-01)-МКМ
встраиваемый модуль «Гранит-СКЗИ» обеспечивает
защищённость информации по ГОСТ 28147-89 с
классом защиты КС-1.
В радиостанциях Р-169П-1(-01)-МКМ
реализованы возможности ввода отстающего, тоны
CTCSS и передача цифровых данных на эфирной
скорости 1200 бит/с.
Радиостанция Р-169П-1(-01)-МКМ имеет
ударопрочный и пылевлагозащищённый корпус,
отвечающий требованиям ГОСТ РВ 20.39.304-98 по
группе исполнения 1.10.
Радиостанции Р-21 и 2Р-23 предназначены для
организации сухопутной радиотелефонной связи при
размещении в стационарных условиях или полевых
пунктах управления, при действиях на транспорте
сил общего и специального назначения.

29. Блок автоматического закрытия информации
авиационный (БАЗИ-А) обеспечивает работу
радиосредств воздушного судна с
радиосредствами
из состава комплекса технических средств «Поле
- СКЗИ», радиостанциями ОАО «Концерн ГРАНИТ»
2Р-23, Р-21, оснащенными изделием 657М
(устройство «Гарнитура-СКЗИ»), радиостанциями
Р-168 «Акведук», Р-169П-2, «Vertex Standard»
(VX-1700, VX-1210), Р-123, Р-173 оснащенными
изделием 657М (устройство «Гарнитура-СКЗИ»)
на одинаковых радиочастотах в режимах «ТЛФ»
или «СКЗИ». Устройство не является бортовым
оборудованием.
Устройства БАЗИ-А, БАЗИ-М, БАЗИ-С
Изделие предназначено для использования в составе
автоматизированных комплексов связи в качестве устройства
криптографической защиты информации.
Устройство «БАЗИ-С» предназначено для использования в
качестве устройства криптографической защиты информации в
составе комплекса технических средств «Поле-СКЗИ».
Изделие обеспечивает возможность организации как
открытой (режим ТЛФ), так и криптографически защищенной
(режим СКЗИ) телефонной радиосвязи.
БАЗИ-А БАЗИ-М
БАЗИ-С

30. Комплект укладки «КУ-2Р-23» представляет собой
радиостанцию 2Р-23, выполненную в мобильном варианте
исполнения и обеспечивающую обмен открытой и
криптографически защищенной информацией между
корреспондентами.
Поддерживает автоматическое переключение на
резервный источник питания при отключении основного
источника питания.
По отдельному заказу может быть доукомплектована
антенной для размещения на автомобиле или антенной для
стационарного использования.
Комплект укладки КУ-2Р-23
Наименование 2Р-23М
Диапазон частот, МГц 136-174
Выходная мощность, Вт 20
Дальность радиосвязи, км до 20
Количество каналов 99+1
Чувствительность, мкВ 0,25
Напряжение питания, В 12, 24, 220
Диапазон рабочих температур,
°С
-30…+50
Габаритные размеры, мм 522х442х227

31. Наименование РТ-1 РТ-3
Диапазон частот, МГц 39-48,5 136 - 174
Чувствительность, не более,
мкВ
0,25
Выходная мощность, Вт до 40
Максимальная девиация, кГц 5,0
Напряжение питания, В 13,8; 220
Время непрерывной работы,
час
рабочий цикл 100%
Диапазон температур, 0
С -30...+50
Масса, кг 10
Габаритные размеры, мм 420х295х170
Дальность радиосвязи, км
увеличение дальности используемых средств в 1,5 - 3
раза
Отличаются прочной модульной
конструкцией, наличием встроенных
кодеров/декодеров CTCSS и DCS сигналов,
возможностью установки внутреннего
циркулятора, регенерации цифровых сигналов.
Программирование параметров
ретрансляторов осуществляется с ПЭВМ.
Поддерживают автоматическое переключение
на резервный источник питания при отключении
основного источника питания.
Ретранслятор стационарный РТ-1/РТ-3

32. Межвидовое взаимодействие в сети ТЗУ
Штатные средства
радиосвязи воздушных
судов, устройство «БАЗИ-А»
Штатные
радиостанции
плавательных средств,
устройство «БАЗИ-М»
Штатные средства КВ- и УКВ-
радиосвязи аппаратных связи,
устройство «Гарнитура-СКЗИ-М»,
устройство «БАЗИ-С».
Штатные средства КВ-
и УКВ- радиосвязи
стационарных узлов связи,
устройство «Гарнитура-СКЗИ-М»
Радиостанция
Р-169П-1-МКМ
Т
Л
Ф
,
Т
Л
Ф
,
С
К
З
И
С
К
З
И
ТЛФ,ТЛФ,
СКЗИСКЗИ
ТЛФ,ТЛФ,
СКЗИСКЗИ
ТЛФ,
ТЛФ,СКЗИ
СКЗИ
Т
Л
Ф
,
Т
Л
Ф
,
С
К
ЗИ
С
К
ЗИ
ТЛФ,ТЛФ,
СКЗИСКЗИ
ТЛФ,ТЛФ,
СКЗИСКЗИ

33. Организация взаимодействия радиосетей ТЗУ
Стационарная
радиостанцияПортативная
радиостанция
.
.
.
LB, VHF
Радиосеть 1
Точк а
доступа
(М-641)
3G/4G/Wi-Fi/
Ethernet
.
.
.
Стационарная
радиостанцияПортативная
радиостанция
.
.
.
LB, VHF
Радиосеть 2
Точк а
доступа
(М-641)
3G/4G/W i-Fi/
Ethernet
.
.
.
Сотовый
телефон
Сеть сотовой связи
Точк а
доступа
(М-641)
3G/4G/W i-Fi/
Ethernet
2G/3G/4G
Стационарная
радиостанцияПортативная
радиостанция
.
.
.
LB, VHF
Радиосеть N
Точк а
доступа
(М-641)
3G/4G/Wi-Fi/
Ethernet
Модуль
сопряж ения
Модуль
сопряж ения
Модуль
сопряж ения
Примечание
В к ачестве к риптографическ и
замк нутой облачной
мультимедийной среды мож ет
быть использована любая
транспортная среда с
к оммутацией пак етов в т.ч.
Internet, ЛВС, сотовые сети и т.д.
К риптографически замкнутая
облачная мультимедийная
среда с интегрированными
службами и сервисами, не
зависящими от сторонних
ресурсов и сетей общего
пользования
АТС
Ш люз

34. ОАО «Концерн ГРАНИТ»
. Москва, Загородное шоссе, д. 10 корп. 8,
ел./факс: +7 (495) 642-9742
ww.granit-concern.ru
