Презентация компании "Альтоника"

27 лет на Российском рынке электроники
1987
2014

ССппооссооббыы ппееррееддааччии
ииннффооррммааццииии вв ССППИИ

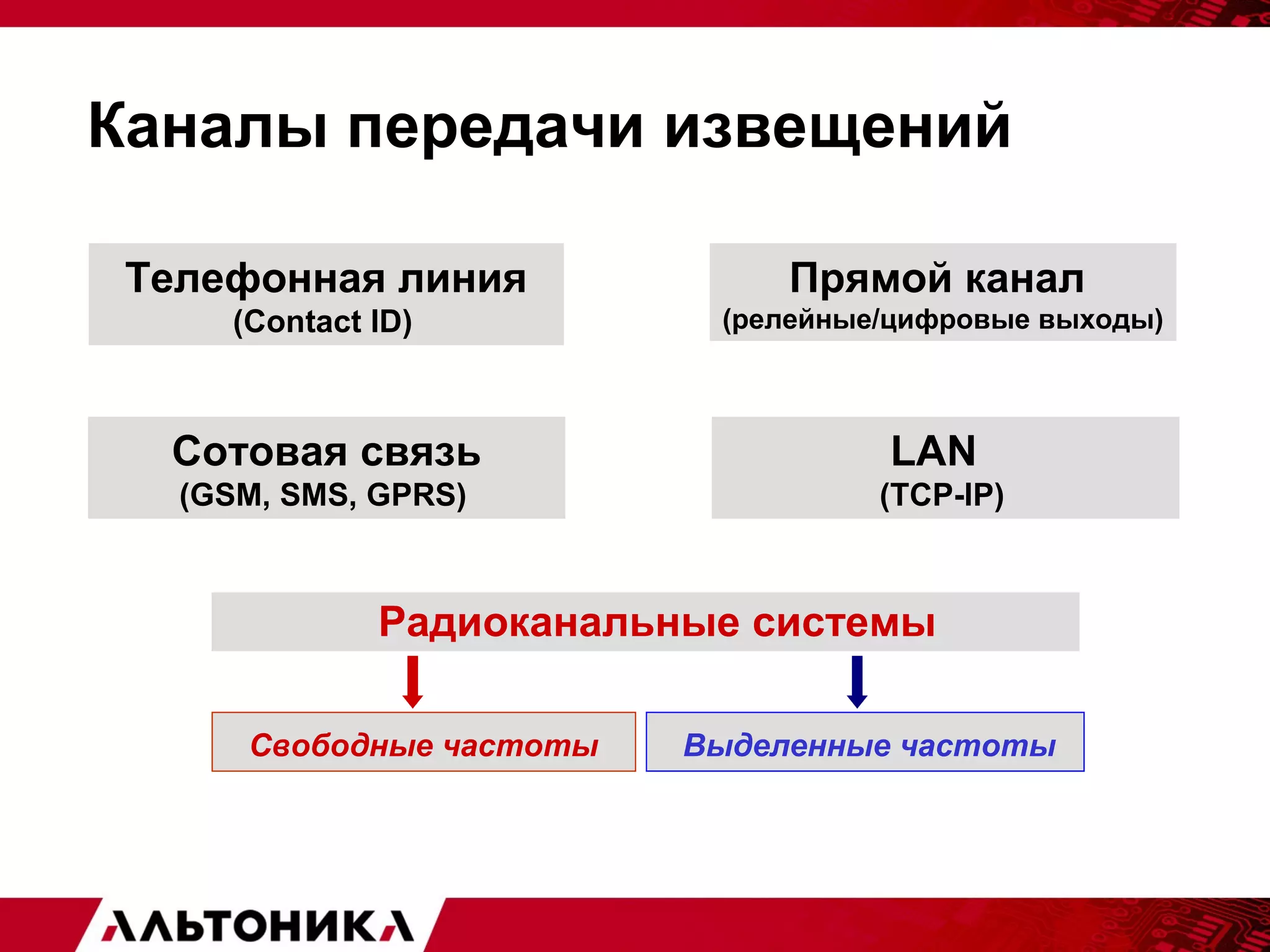

Каналы передачи извещений
Телефонная линия
(Contact ID)
Прямой канал
(релейные/цифровые выходы)
LAN
(TCP-IP)
Сотовая связь
(GSM, SMS, GPRS)
Радиоканальные системы
Свободные частоты Выделенные частоты

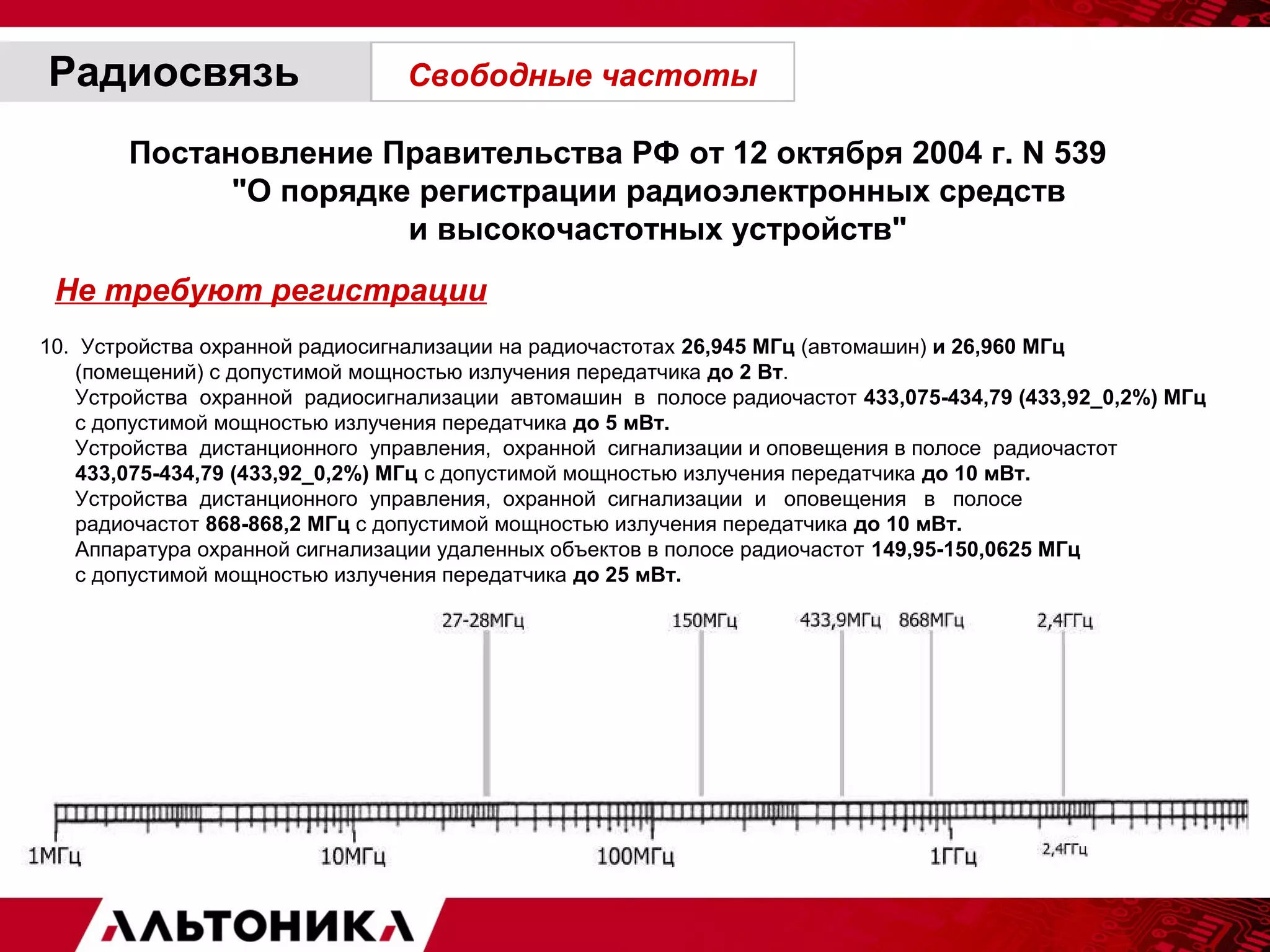

Радиосвязь Свободные частоты
Постановление Правительства РФ от 12 октября 2004 г. N 539
"О порядке регистрации радиоэлектронных средств
и высокочастотных устройств"
Не требуют регистрации
10. Устройства охранной радиосигнализации на радиочастотах 26,945 МГц (автомашин) и 26,960 МГц
(помещений) с допустимой мощностью излучения передатчика до 2 Вт.
Устройства охранной радиосигнализации автомашин в полосе радиочастот 433,075-434,79 (433,92_0,2%) МГц
с допустимой мощностью излучения передатчика до 5 мВт.
Устройства дистанционного управления, охранной сигнализации и оповещения в полосе радиочастот
433,075-434,79 (433,92_0,2%) МГц с допустимой мощностью излучения передатчика до 10 мВт.
Устройства дистанционного управления, охранной сигнализации и оповещения в полосе
радиочастот 868-868,2 МГц с допустимой мощностью излучения передатчика до 10 мВт.
Аппаратура охранной сигнализации удаленных объектов в полосе радиочастот 149,95-150,0625 МГц
с допустимой мощностью излучения передатчика до 25 мВт.

Особенности передачи сигналов
на большие расстояния в серии
Lonta

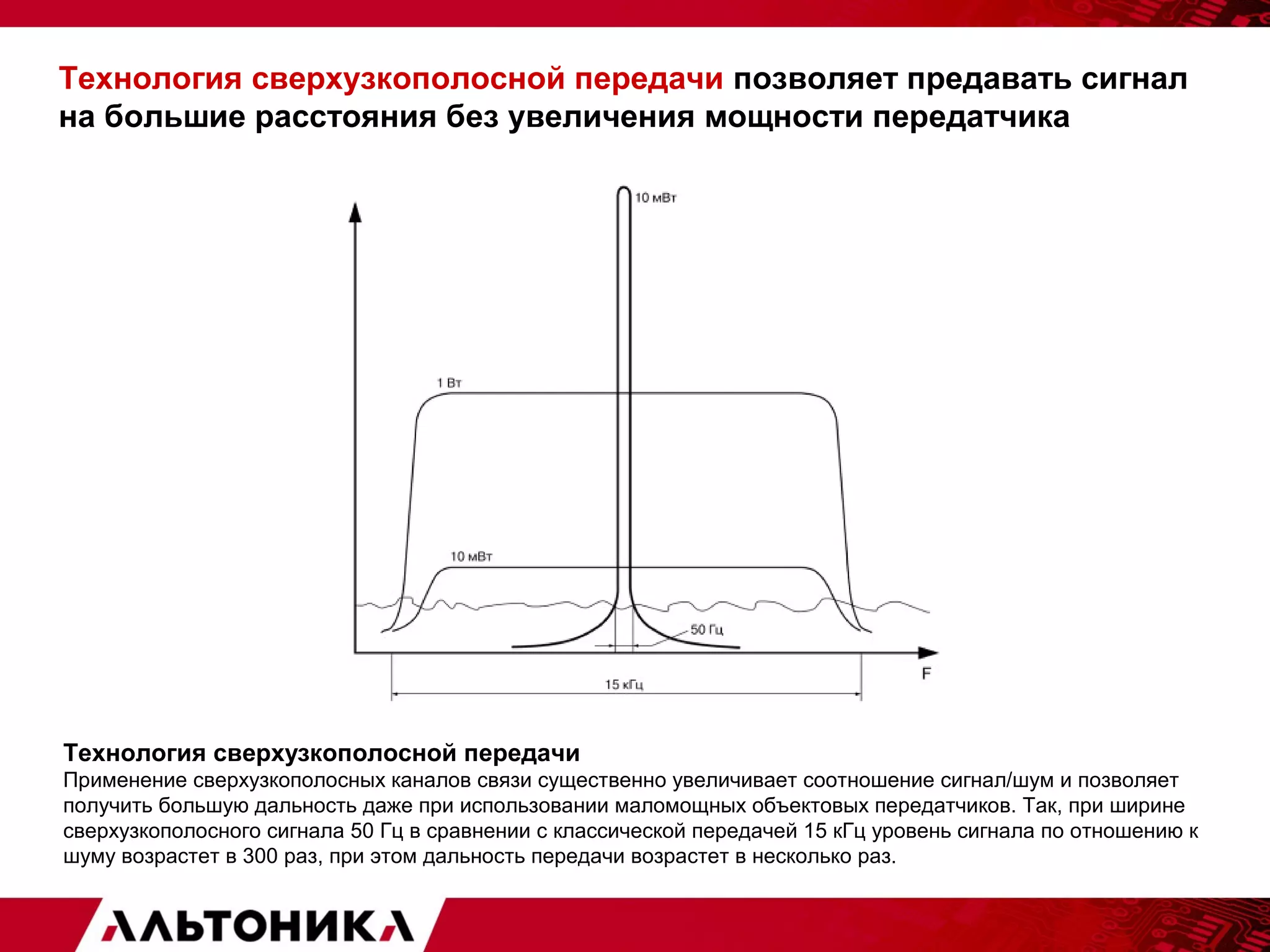

Технология сверхузкополосной передачи позволяет предавать сигнал
на большие расстояния без увеличения мощности передатчика
Технология сверхузкополосной передачи
Применение сверхузкополосных каналов связи существенно увеличивает соотношение сигнал/шум и позволяет
получить большую дальность даже при использовании маломощных объектовых передатчиков. Так, при ширине
сверхузкополосного сигнала 50 Гц в сравнении с классической передачей 15 кГц уровень сигнала по отношению к
шуму возрастет в 300 раз, при этом дальность передачи возрастет в несколько раз.

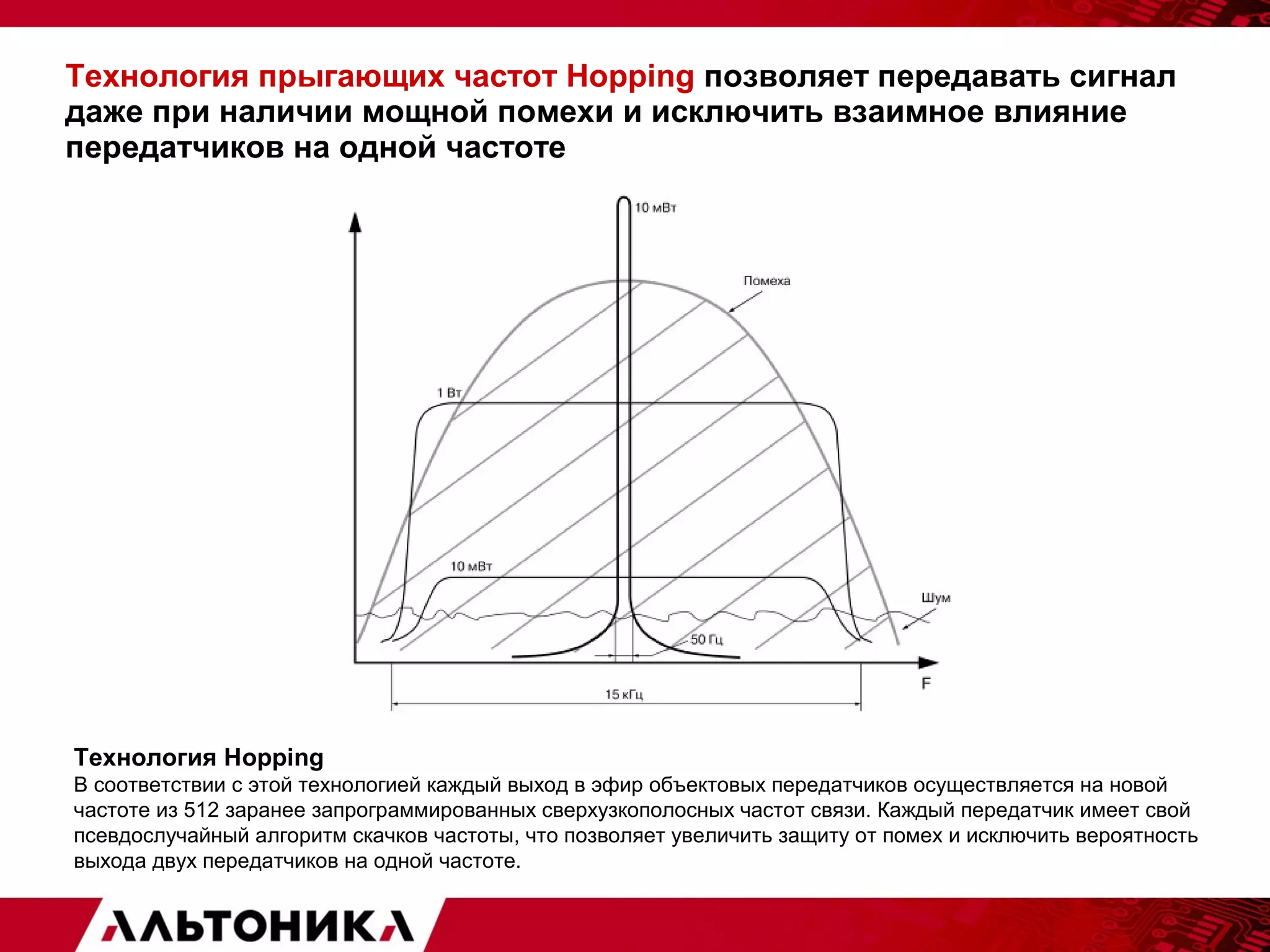

Технология прыгающих частот Hopping позволяет передавать сигнал
даже при наличии мощной помехи и исключить взаимное влияние
передатчиков на одной частоте
Технология Hopping
В соответствии с этой технологией каждый выход в эфир объектовых передатчиков осуществляется на новой
частоте из 512 заранее запрограммированных сверхузкополосных частот связи. Каждый передатчик имеет свой
псевдослучайный алгоритм скачков частоты, что позволяет увеличить защиту от помех и исключить вероятность
выхода двух передатчиков на одной частоте.

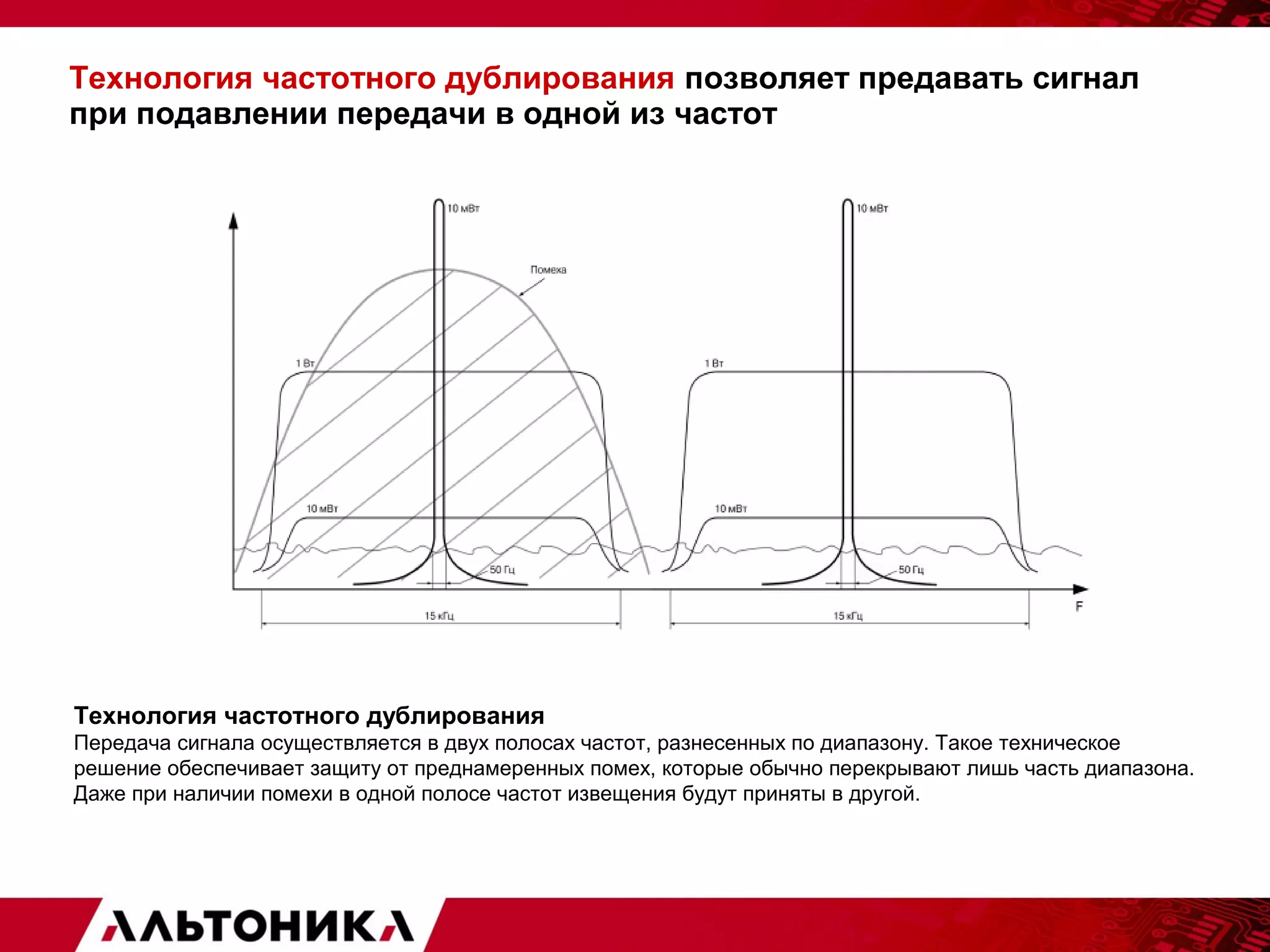

Технология частотного дублирования позволяет предавать сигнал
при подавлении передачи в одной из частот
Технология частотного дублирования
Передача сигнала осуществляется в двух полосах частот, разнесенных по диапазону. Такое техническое
решение обеспечивает защиту от преднамеренных помех, которые обычно перекрывают лишь часть диапазона.
Даже при наличии помехи в одной полосе частот извещения будут приняты в другой.

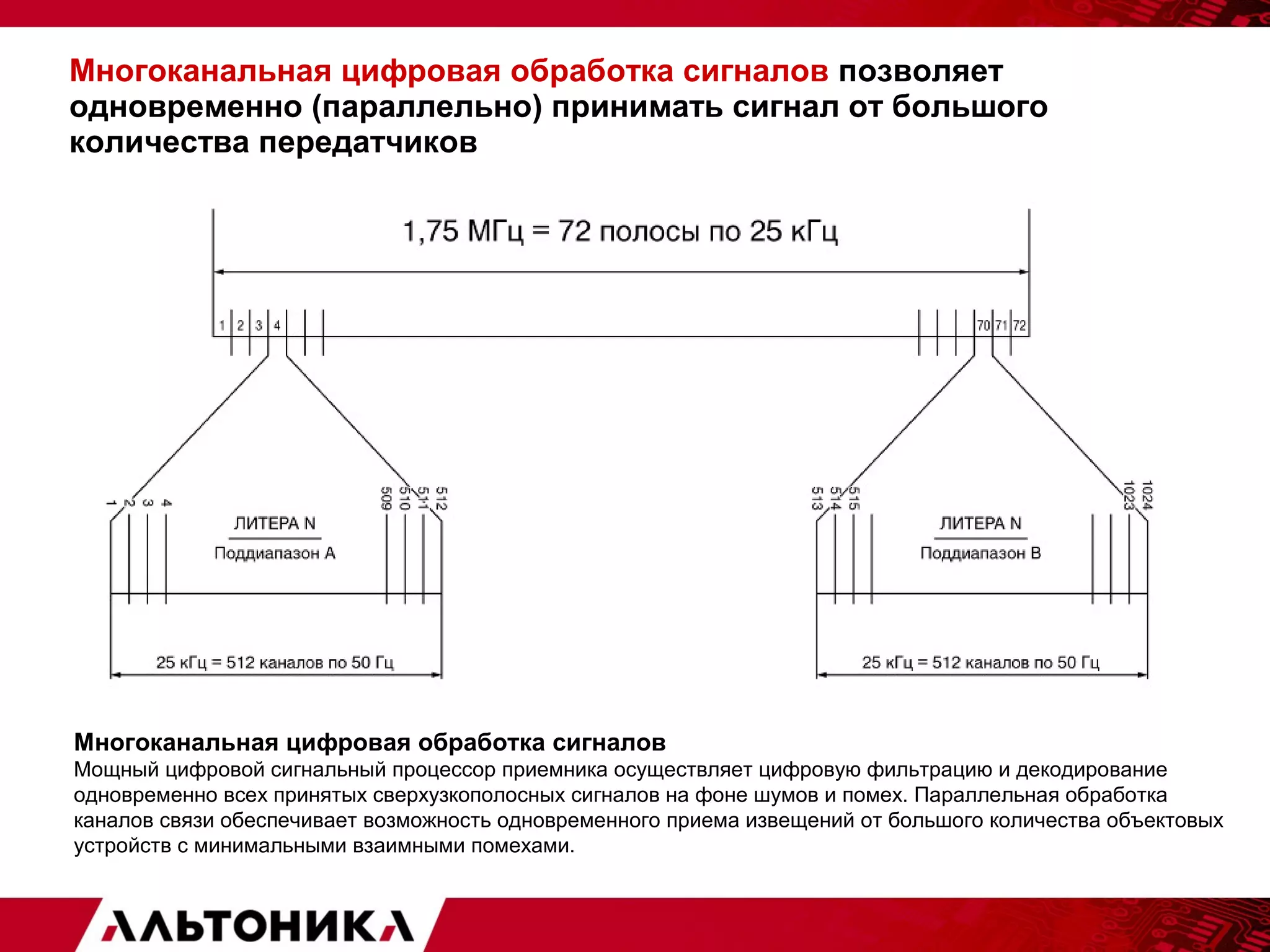

Многоканальная цифровая обработка сигналов позволяет
одновременно (параллельно) принимать сигнал от большого
количества передатчиков
Многоканальная цифровая обработка сигналов
Мощный цифровой сигнальный процессор приемника осуществляет цифровую фильтрацию и декодирование
одновременно всех принятых сверхузкополосных сигналов на фоне шумов и помех. Параллельная обработка
каналов связи обеспечивает возможность одновременного приема извещений от большого количества объектовых
устройств с минимальными взаимными помехами.

Возьмем шланг с водой. При малом
давление струя будет небольшой.

Первый способ увеличить
дальность - это поднять давление
воды в шланге.
Классическая схема повышения дальности работы
радиоканальной системы.

Второй способ увеличить
дальность - это уменьшить
выходное отверстие шланга
Повышения дальности работы радиоканальной
системы LONTA.

«Принцип грядки»
Из шланга в минуту вытекает 10 литров
воды – мощность допустимая 10 мВт.
Отверстие уменьшили (сузили частоту передачи)
в 512 раз. Из шланга в минуту так же вытекает 10
литров воды – мощность допустимая 10 мВт.
Мы получили увеличение длины
струи в корень квадратный из 512.
Примерно в 23 раза.

А если на пути струи воды возникло
препятствие?

Чтобы вода долетела наверняка,
можно постоянно перемещать
струю.
А если на пути струи воды возникло
препятствие?

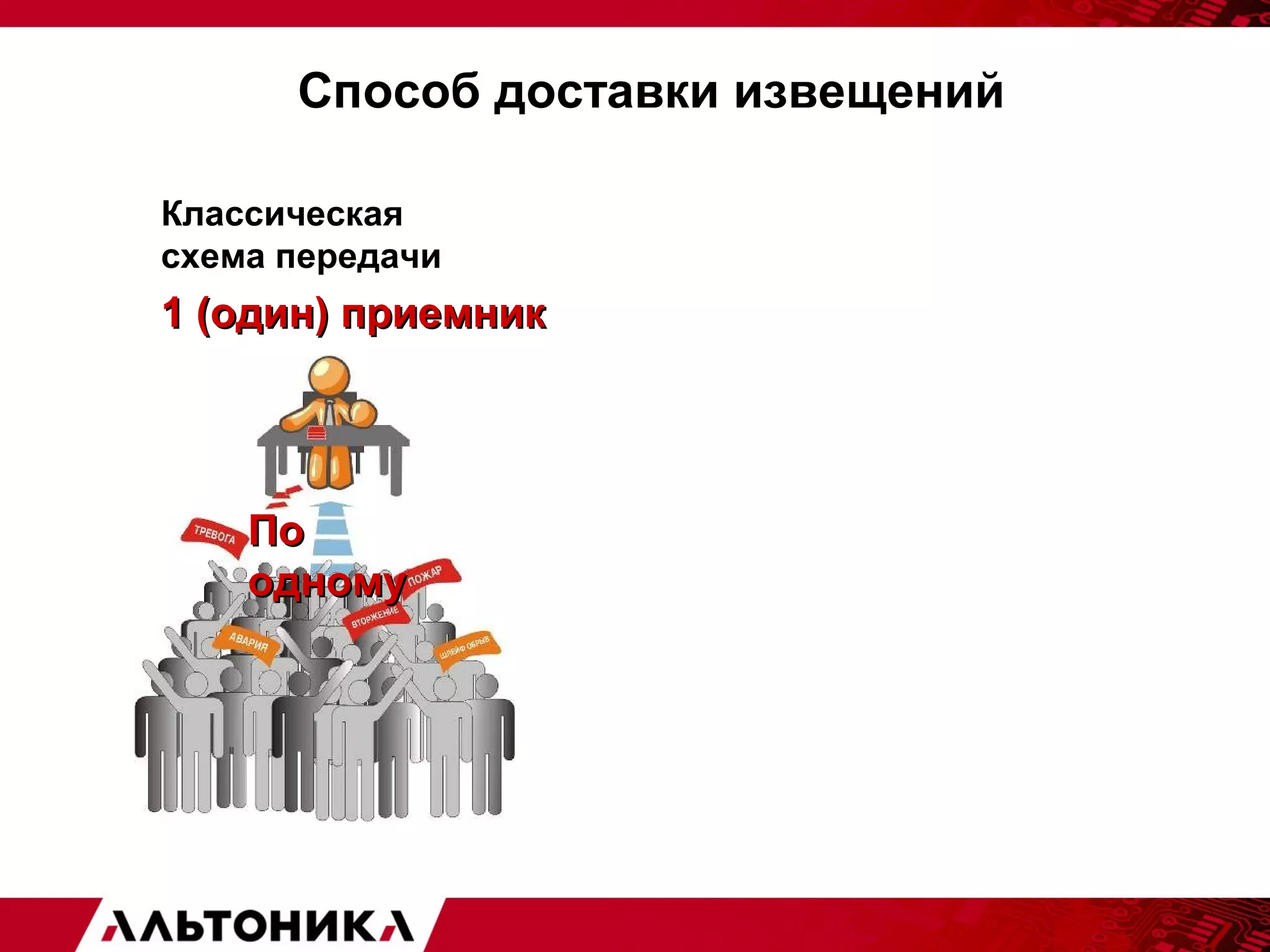

Способ доставки извещений
Классическая
схема передачи
11 ((ооддиинн)) ппррииееммнниикк
ППоо
ооддннооммуу

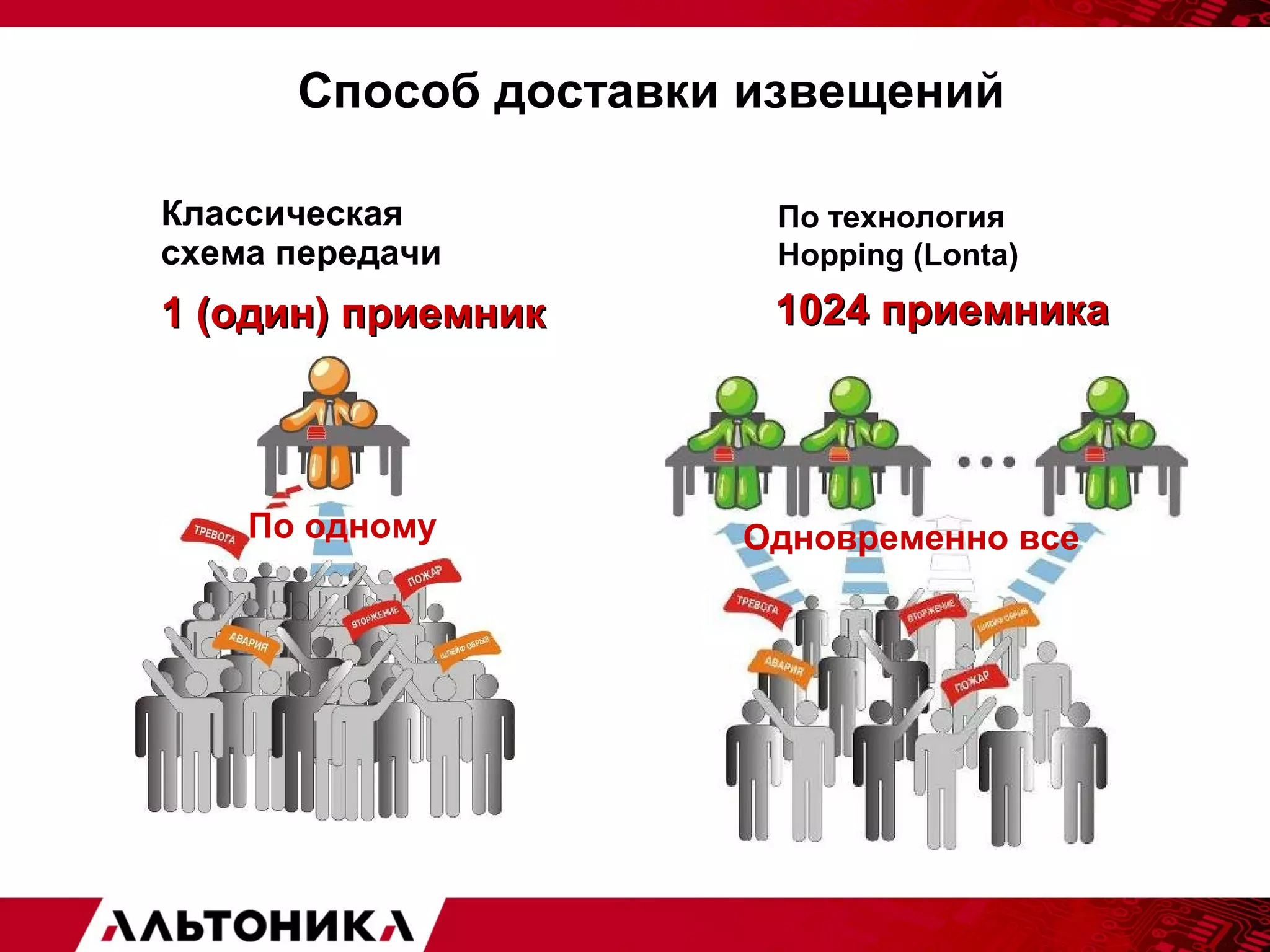

Способ доставки извещений
11 ((ооддиинн)) ппррииееммнниикк
По одному
По технология
Hopping (Lonta)
Классическая
схема передачи
11002244 ппррииееммннииккаа
Одновременно все

Централизованная
радиоканальная система передачи
извещений
Lonta-202 (Риф Стринг-202)
ППррииееммннооее ооббооррууддооввааннииее
Дальность передачи 25 – 50 км

Новая базовая станция RS-202BSm
Основные отличия от БС предыдущего поколения
• Модульный принцип построения позволяет увеличивать емкость
с 600 до 2400 объектов.
• Возможность одновременно работать с передатчиками серий
Lonta-202 и Lonta OPTIMA
• Повышена чувствительность приемного тракта
• Многоступенчатая грозозащита
• Допускается установка станции в неотапливаемых помещениях
Характеристики:
• Приём сигнала от одной до четырёх из 28 частотных литер
• Диапазон рабочих температур: от -30 до +60°С
• Напряжение питающей сети: 220 В
• Масса: до 5 кг
• Габаритные размеры: 350 х 300 х 155 мм

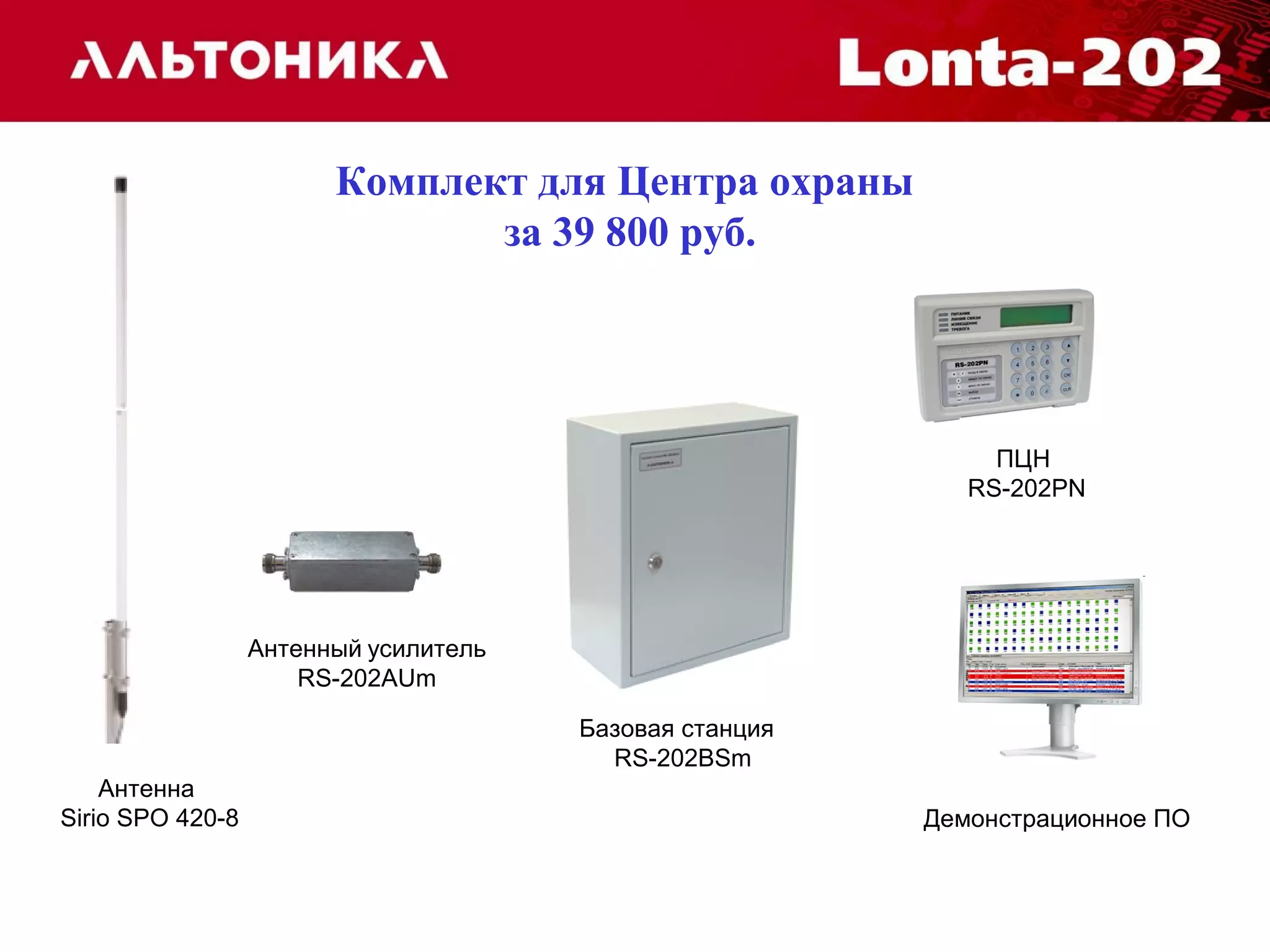

Антенна
Sirio SPO 420-8
Базовая станция
RS-202BSm
Антенный усилитель
RS-202AUm
ПЦН
RS-202PN
Демонстрационное ПО
Комплект для Центра охраны
за 39 800 руб.

Программное обеспечение
• Эгида
• Мираж
• Андромеда
Центр Охраны
• РИФ-СТРАЖ
• ЦЕНТАВР
• РИТМ-А
• КОБРА

Централизованная радиоканальная
система передачи извещений
РРееттррааннсслляяццииооннннооее
ооббооррууддооввааннииее

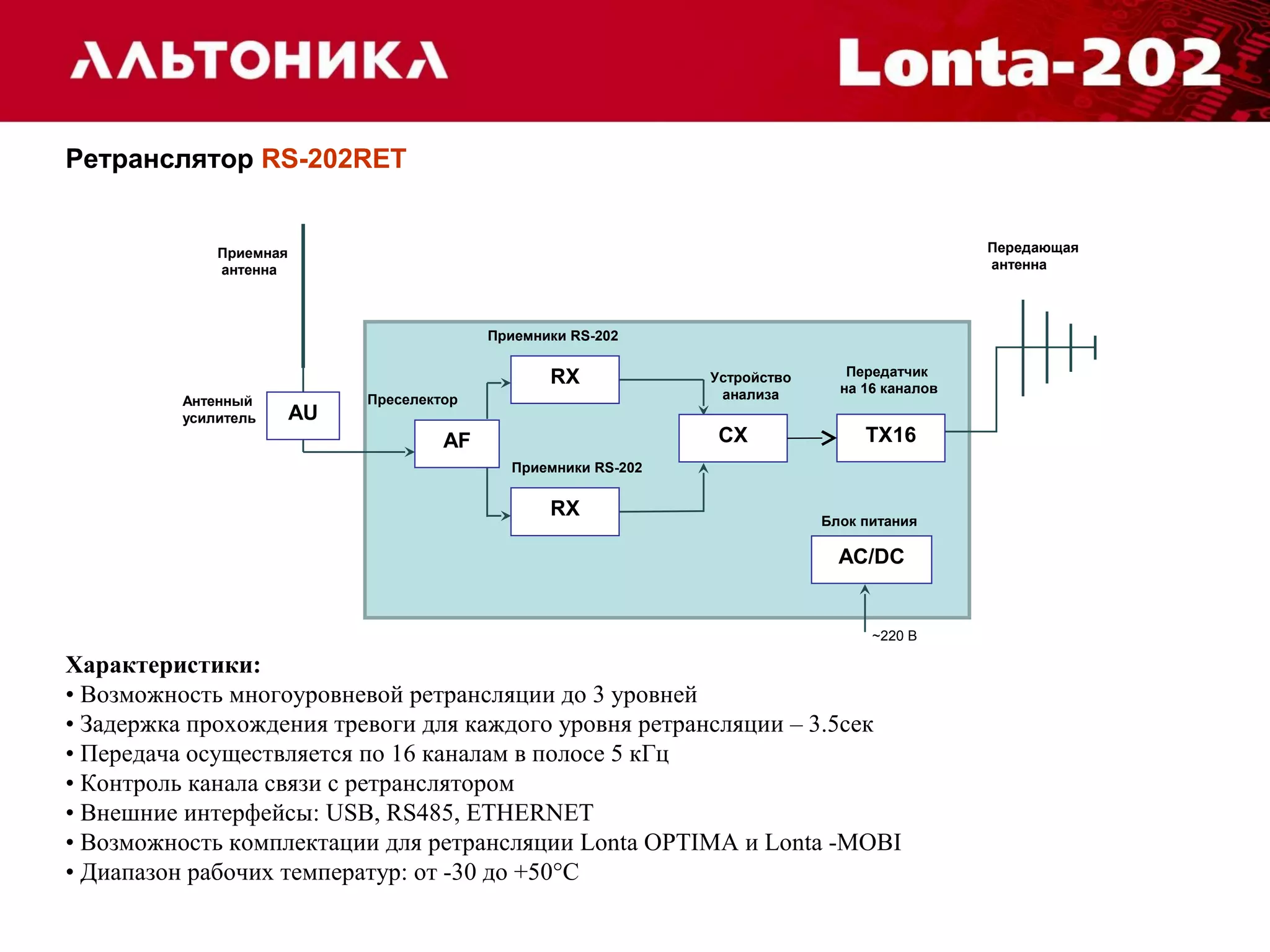

Ретранслятор RS-202RET
Передатчик
на 16 каналов
АС/DC
Приемная
антенна
~220 B
Приемники RS-202
Антенный Преселектор
усилитель
AU
RX
Приемники RS-202
СX
AF
RX
• Возможность многоуровневой ретрансляции до 3 уровней
• Задержка прохождения тревоги для каждого уровня ретрансляции – 3.5сек
• Передача осуществляется по 16 каналам в полосе 5 кГц
• Контроль канала связи с ретранслятором
• Внешние интерфейсы: USB, RS485, ETHERNET
• Возможность комплектации для ретрансляции Lonta OPTIMA и Lonta -MOBI
Передающая
антенна
TX16
Устройство
анализа
Блок питания

ППееррееддааюющщееее ооббооррууддооввааннииее

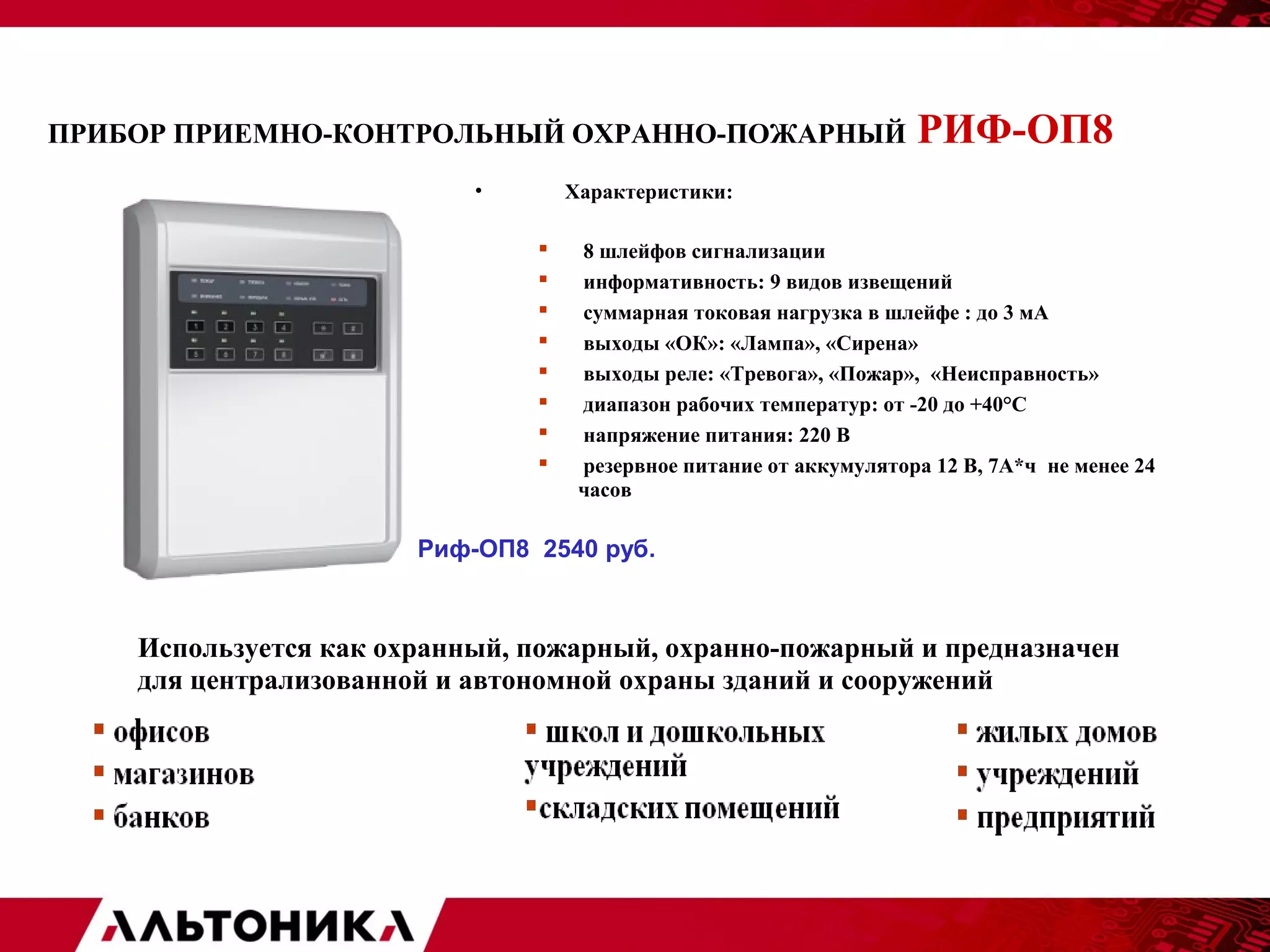

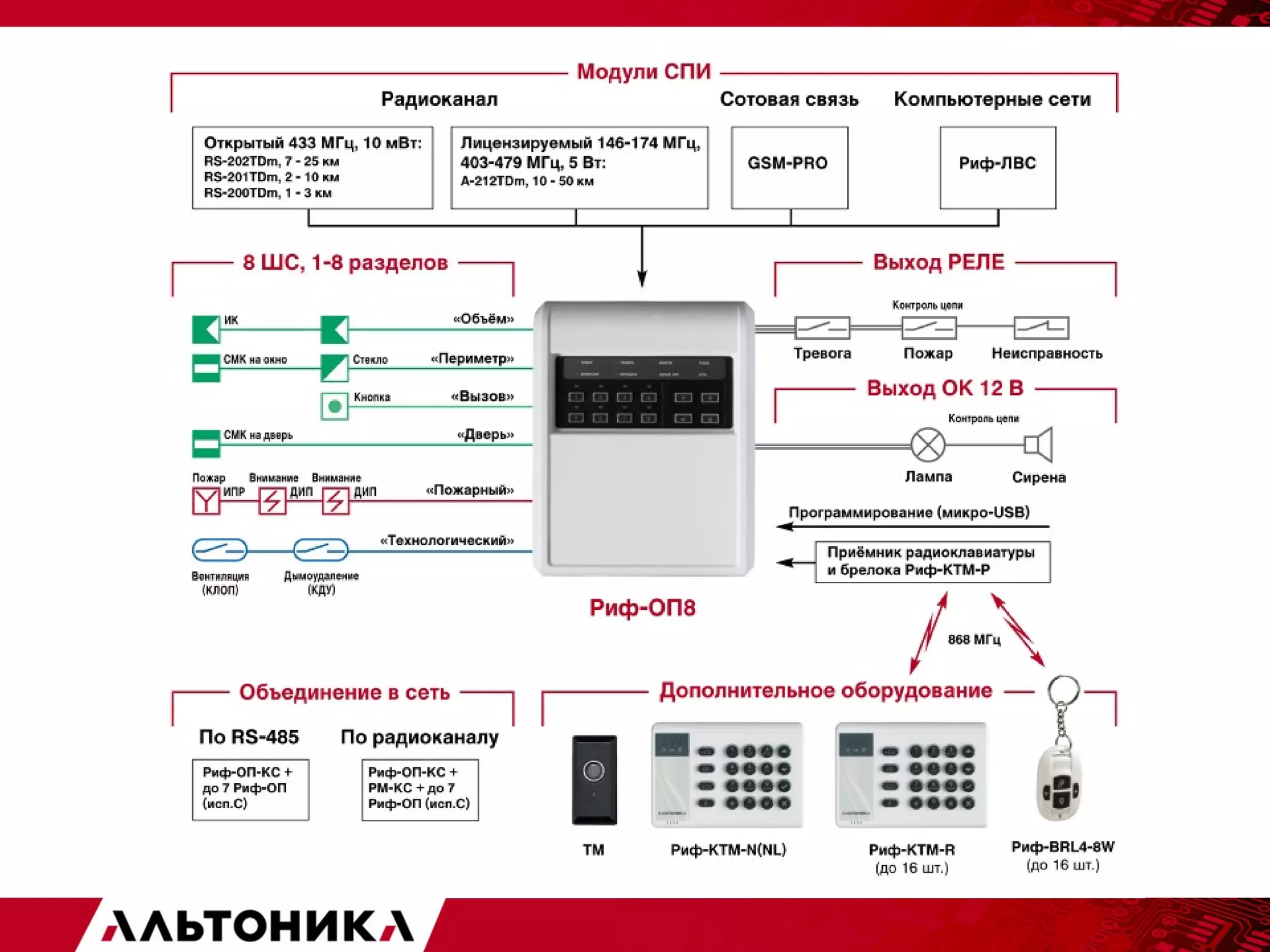

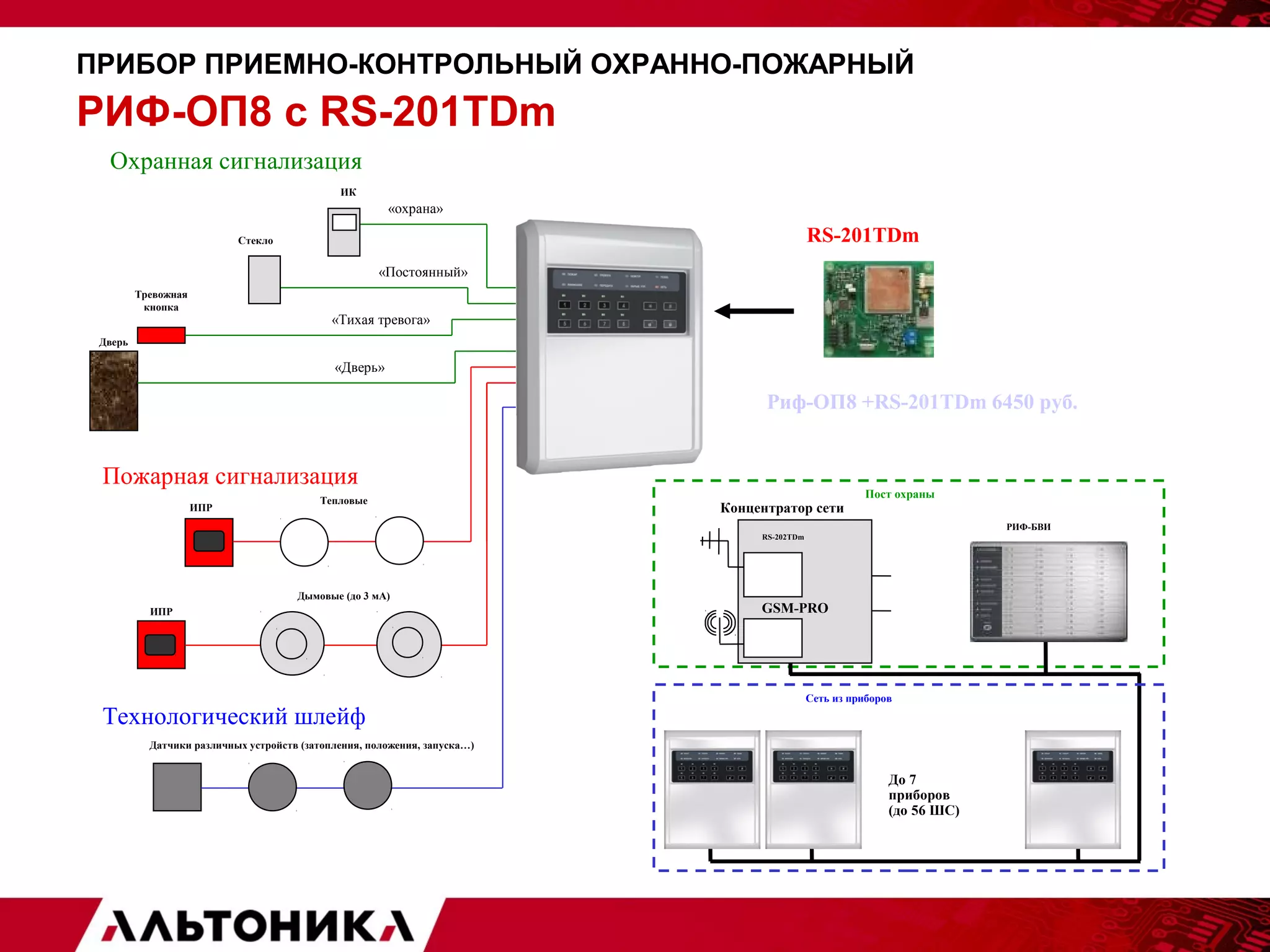

ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННО-ПОЖАРНЫЙ РИФ-ОП8
• Характеристики:
 8 шлейфов сигнализации
 информативность: 9 видов извещений
 суммарная токовая нагрузка в шлейфе : до 3 мА
 выходы «ОК»: «Лампа», «Сирена»
 выходы реле: «Тревога», «Пожар», «Неисправность»
 диапазон рабочих температур: от -20 до +40°С
 напряжение питания: 220 В
 резервное питание от аккумулятора 12 В, 7А*ч не менее 24
часов
Риф-ОП8 2540 руб.
Используется как охранный, пожарный, охранно-пожарный и предназначен
для централизованной и автономной охраны зданий и сооружений

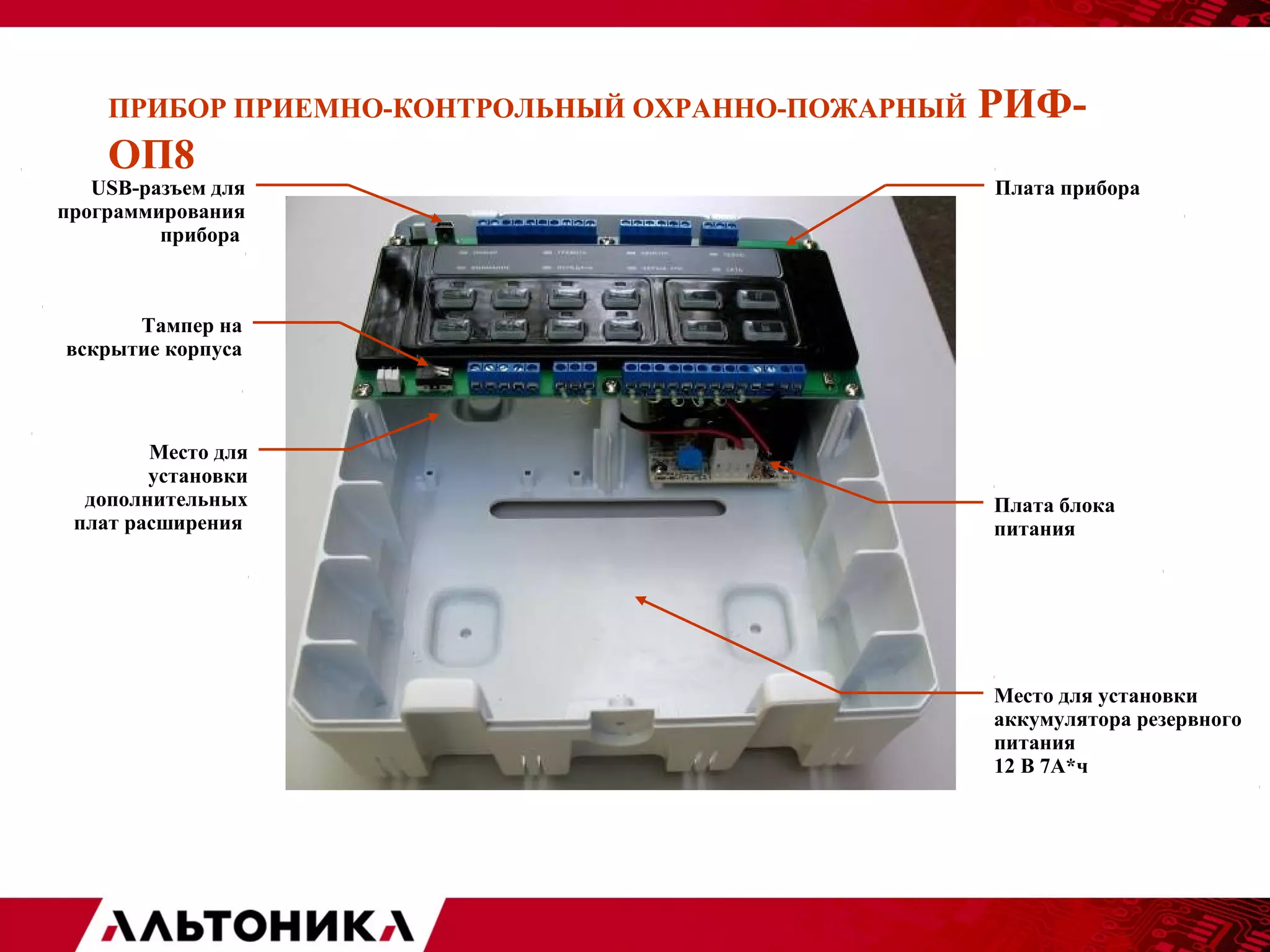

ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННО-ПОЖАРНЫЙ РИФ-
ОП8
Плата прибора
Плата блока
питания
Место для установки
аккумулятора резервного
питания
12 В 7А*ч
USB-разъем для
программирования
прибора
Тампер на
вскрытие корпуса
Место для
установки
дополнительных
плат расширения

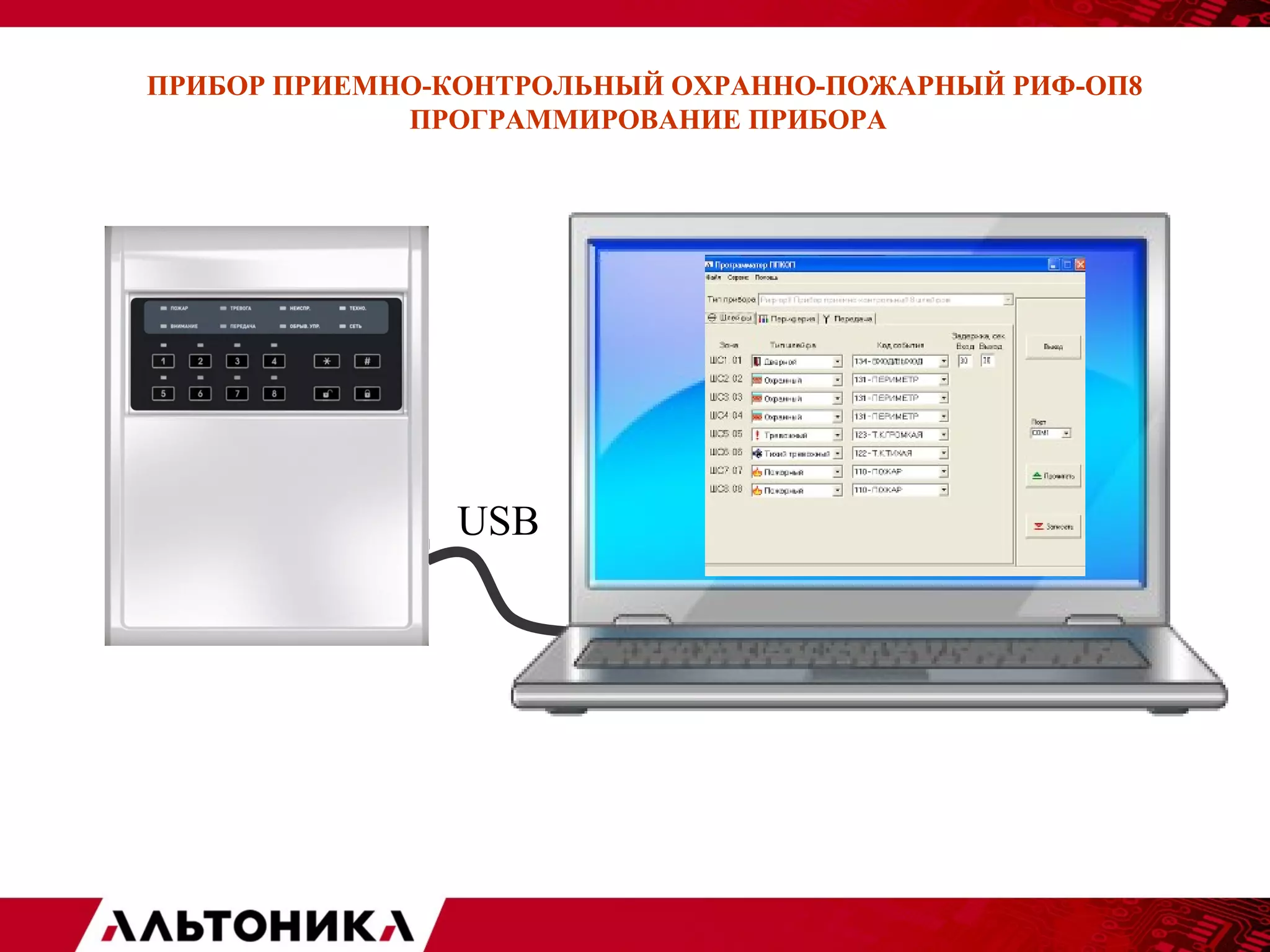

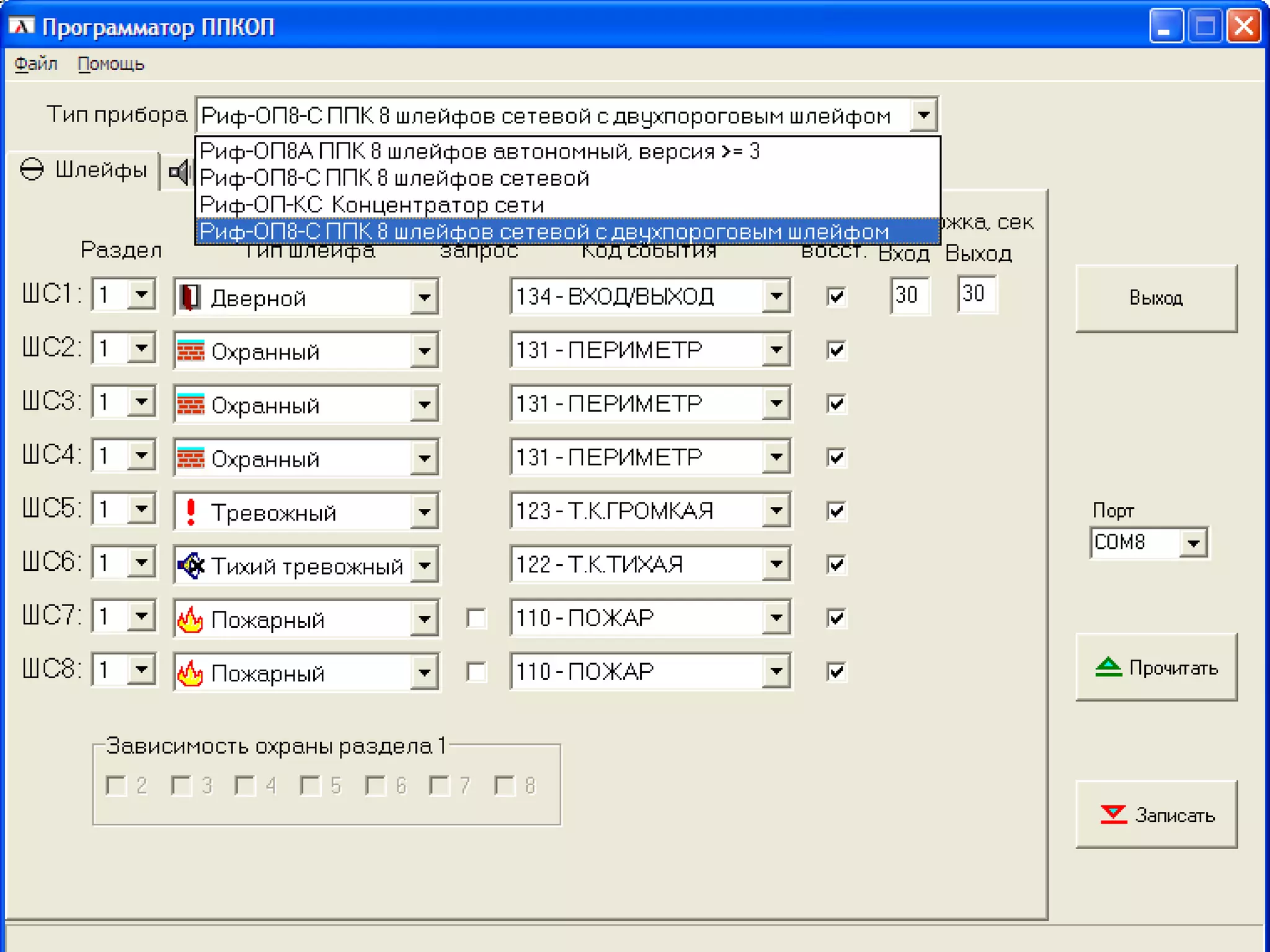

ПРОГРАММИРОВАНИЕ ПРИБОРА
USB

ПРОГРАММАТОР РИФ-ОП8

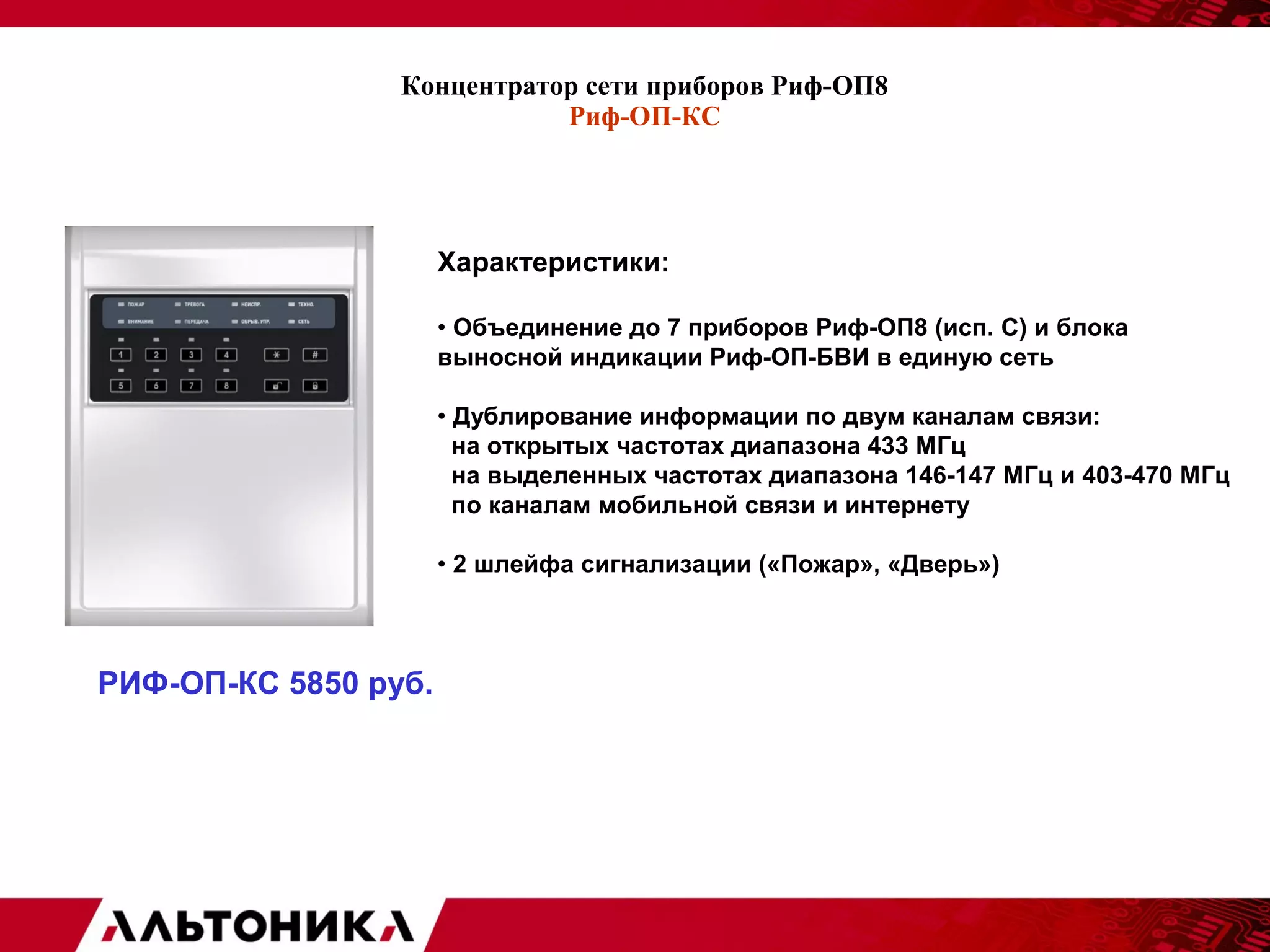

Концентратор сети приборов Риф-ОП8
Риф-ОП-КС
• Объединение до 7 приборов Риф-ОП8 (исп. С) и блока
выносной индикации Риф-ОП-БВИ в единую сеть
• Дублирование информации по двум каналам связи:
на открытых частотах диапазона 433 МГц
на выделенных частотах диапазона 146-147 МГц и 403-470 МГц
по каналам мобильной связи и интернету
• 2 шлейфа сигнализации («Пожар», «Дверь»)
РИФ-ОП-КС 5850 руб.

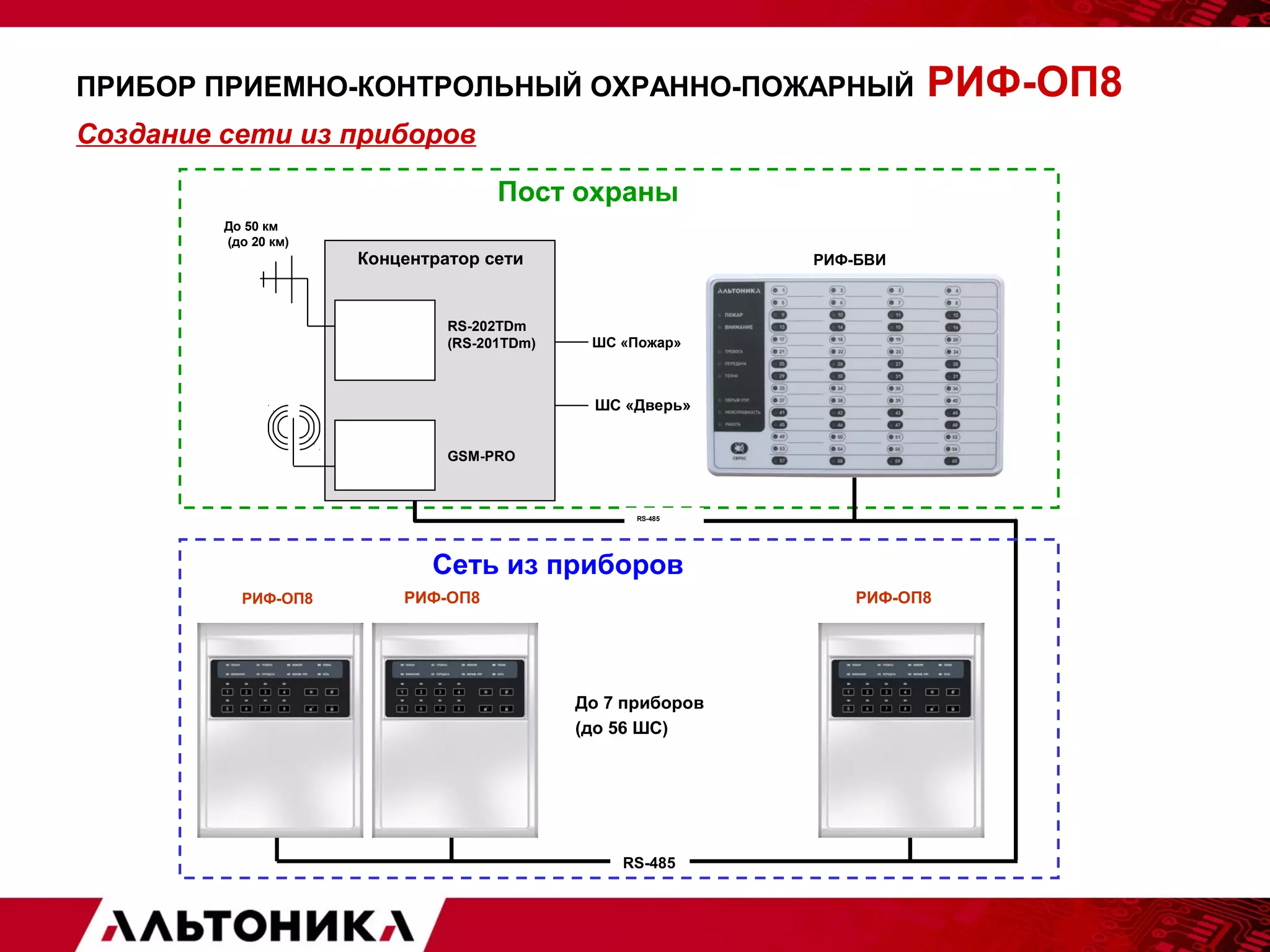

Пост охраны
Создание сети из приборов
Концентратор сети
ШС «Пожар»
RS-485
Сеть из приборов
До 7 приборов
(до 56 ШС)
РИФ-ОП8
RS-485
РИФ-БВИ
До 50 км
(до 20 км)
RS-202TDm
(RS-201TDm)
GSM-PRO
ШС «Дверь»
РИФ-ОП8 РИФ-ОП8

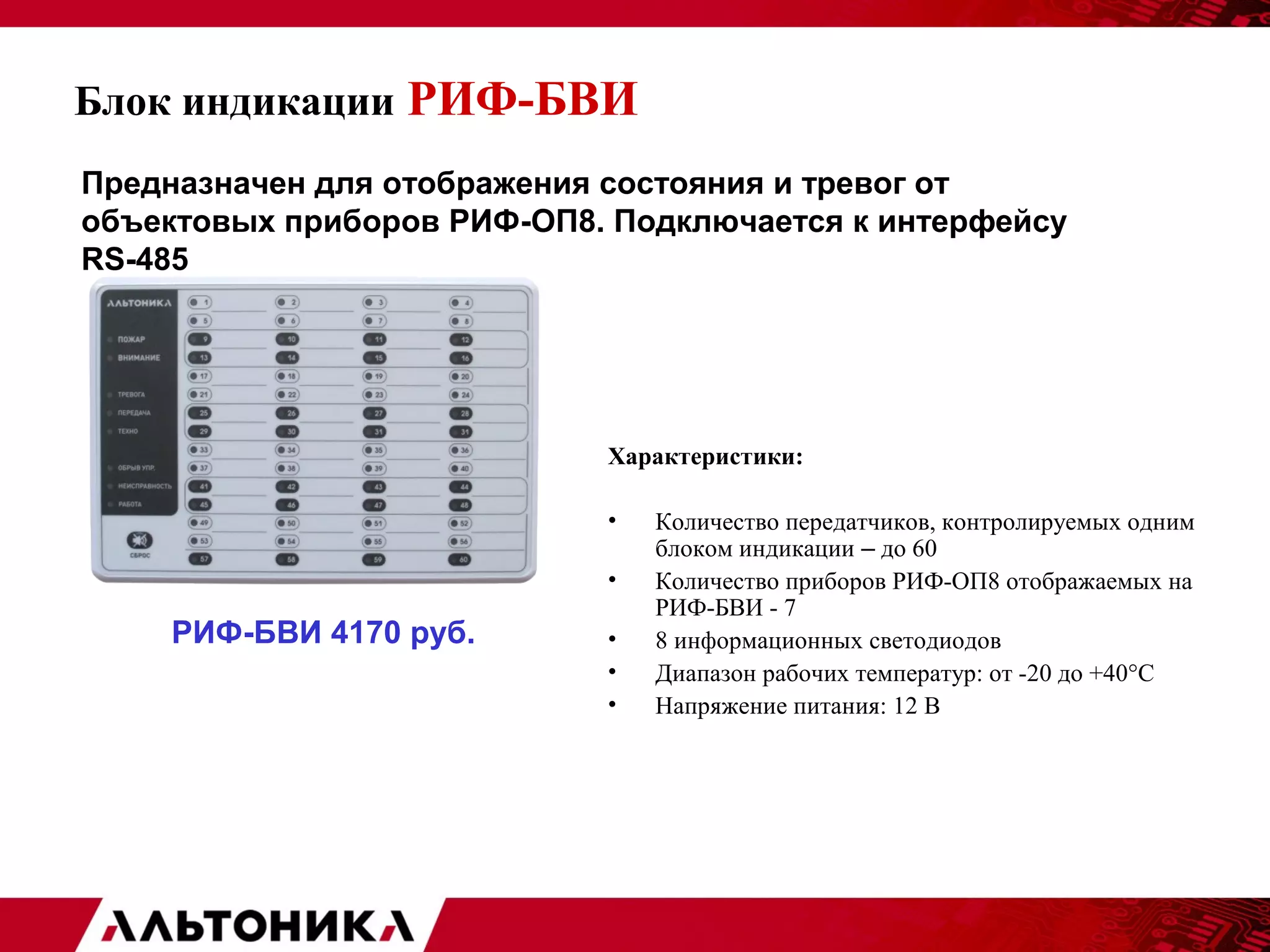

Блок индикации РИФ-БВИ
Предназначен для отображения состояния и тревог от
объектовых приборов РИФ-ОП8. Подключается к интерфейсу
RS-485
• Количество передатчиков, контролируемых одним
блоком индикации – до 60
• Количество приборов РИФ-ОП8 отображаемых на
РИФ-БВИ - 7
• 8 информационных светодиодов
• Напряжение питания: 12 В
РИФ-БВИ 4170 руб.

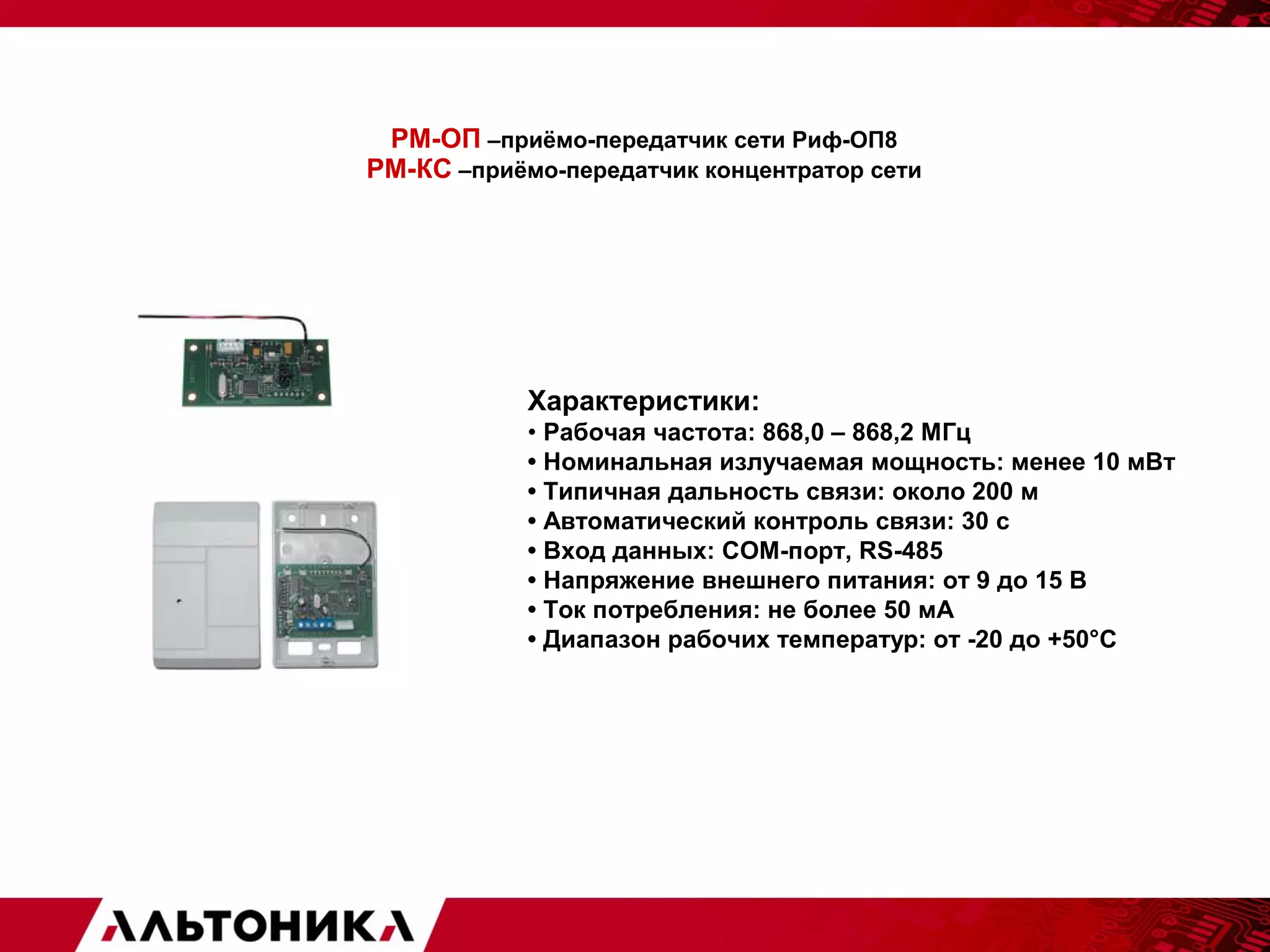

РМ-ОП –приёмо-передатчик сети Риф-ОП8
РМ-КС –приёмо-передатчик концентратор сети
• Рабочая частота: 868,0 – 868,2 МГц
• Номинальная излучаемая мощность: менее 10 мВт
• Типичная дальность связи: около 200 м
• Автоматический контроль связи: 30 с
• Вход данных: СОМ-порт, RS-485
• Напряжение внешнего питания: от 9 до 15 В
• Ток потребления: не более 50 мА

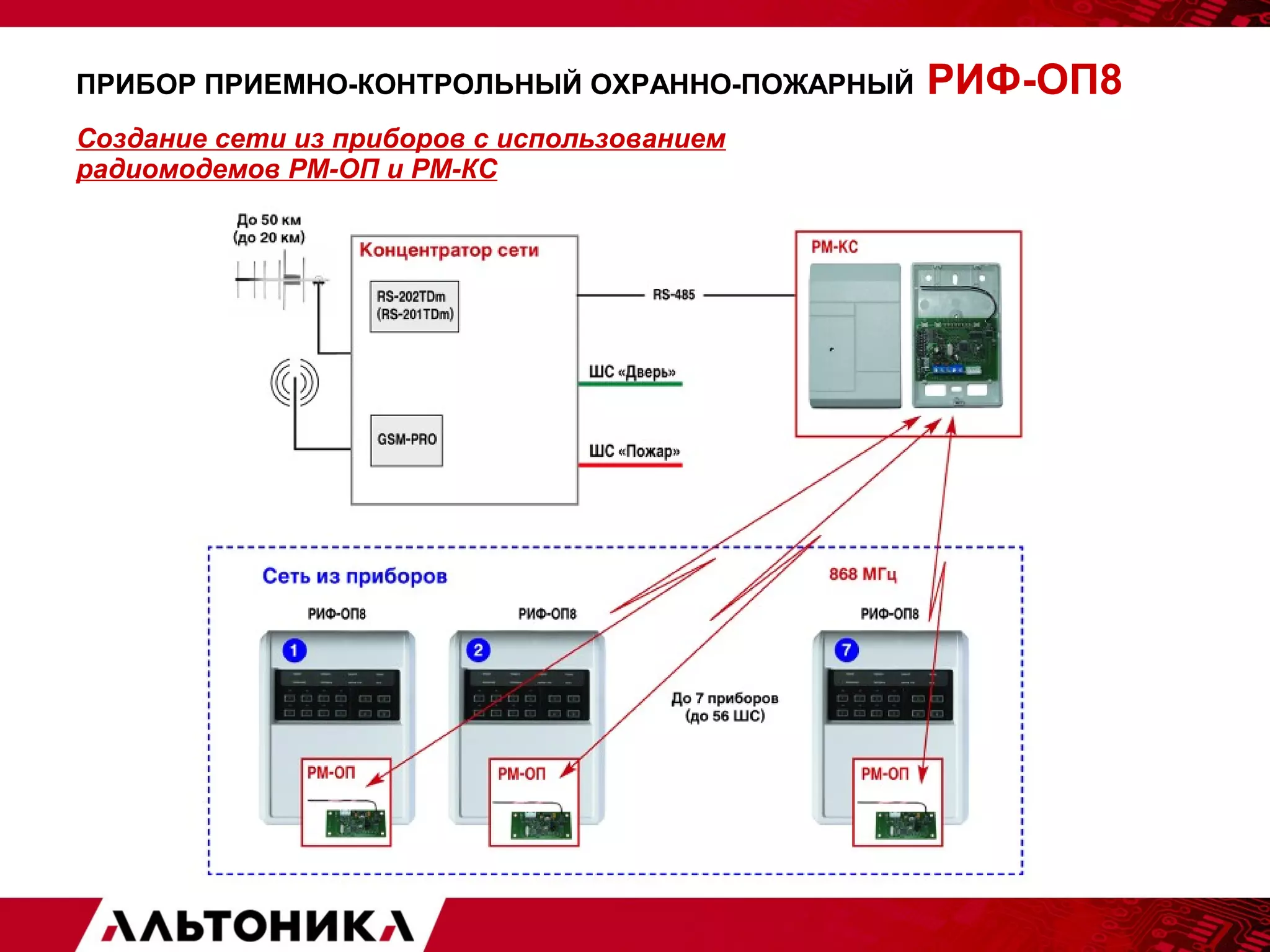

Создание сети из приборов с использованием
радиомодемов РМ-ОП и РМ-КС

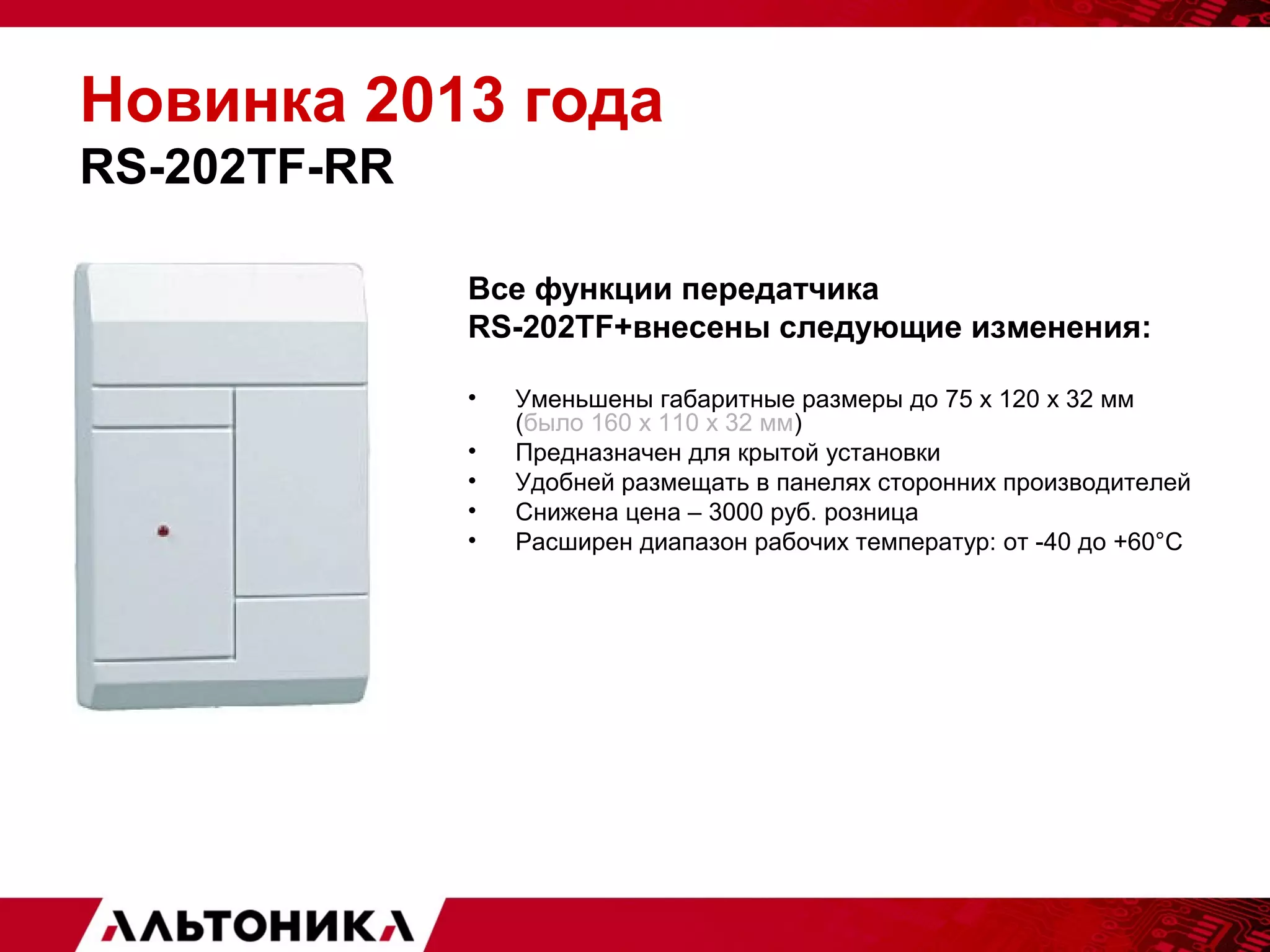

Новинка 2013 года
RS-202TF-RR
Все функции передатчика
RS-202TF+внесены следующие изменения:
• Уменьшены габаритные размеры до 75 х 120 х 32 мм
(было 160 х 110 х 32 мм)
• Предназначен для крытой установки
• Удобней размещать в панелях сторонних производителей
• Снижена цена – 3000 руб. розница
• Расширен диапазон рабочих температур: от -40 до +60°С

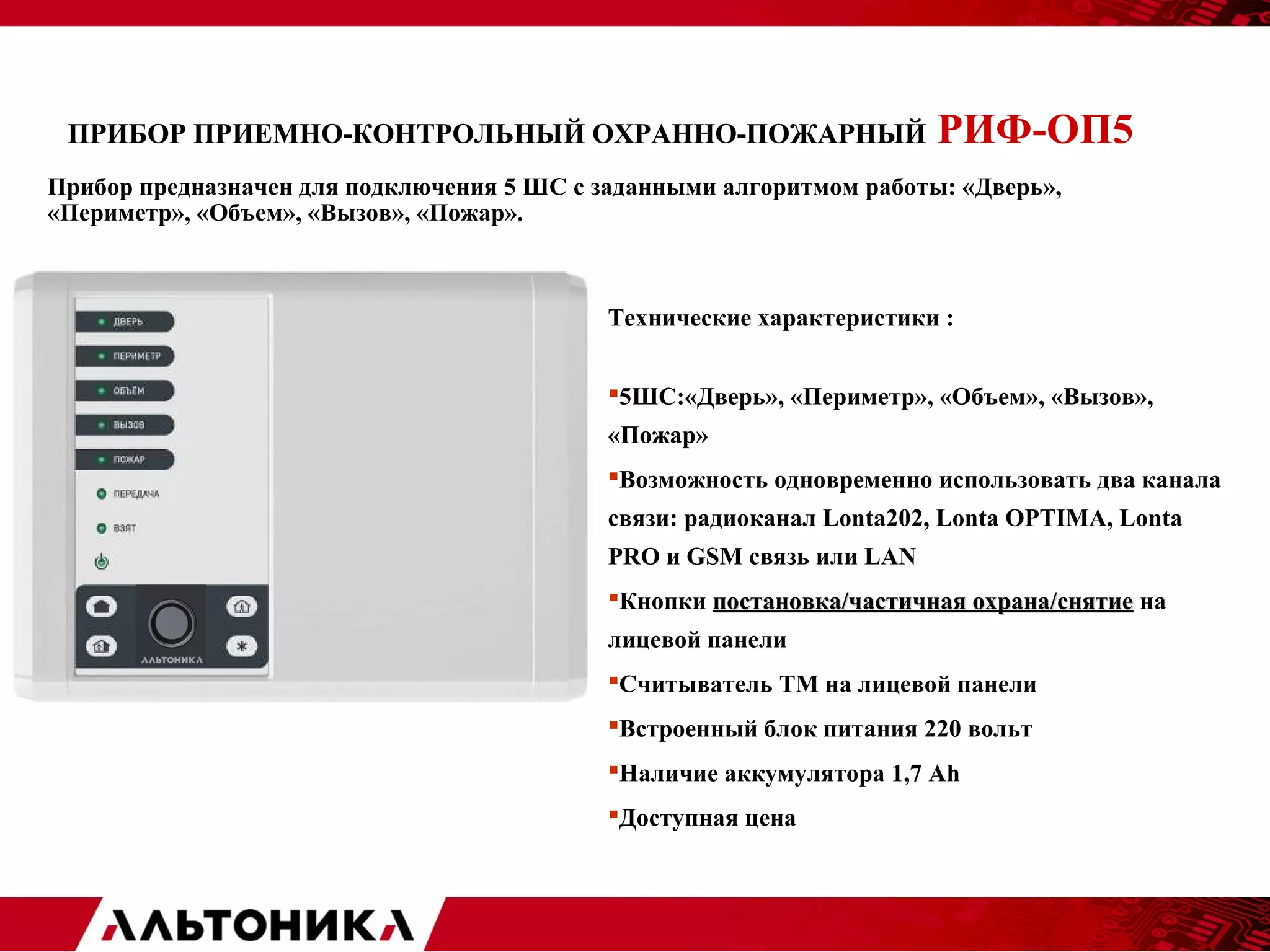

Прибор предназначен для подключения 5 ШС с заданными алгоритмом работы: «Дверь»,
«Периметр», «Объем», «Вызов», «Пожар».
Технические характеристики :
5ШС:«Дверь», «Периметр», «Объем», «Вызов»,
«Пожар»
Возможность одновременно использовать два канала
связи: радиоканал Lonta202, Lonta OPTIMA, Lonta
PRO и GSM связь или LAN
Кнопки постановка/ччаассттииччннааяя ооххррааннаа//сснняяттииее на
лицевой панели
Считыватель ТМ на лицевой панели
Встроенный блок питания 220 вольт
Наличие аккумулятора 1,7 Ah
Доступная цена

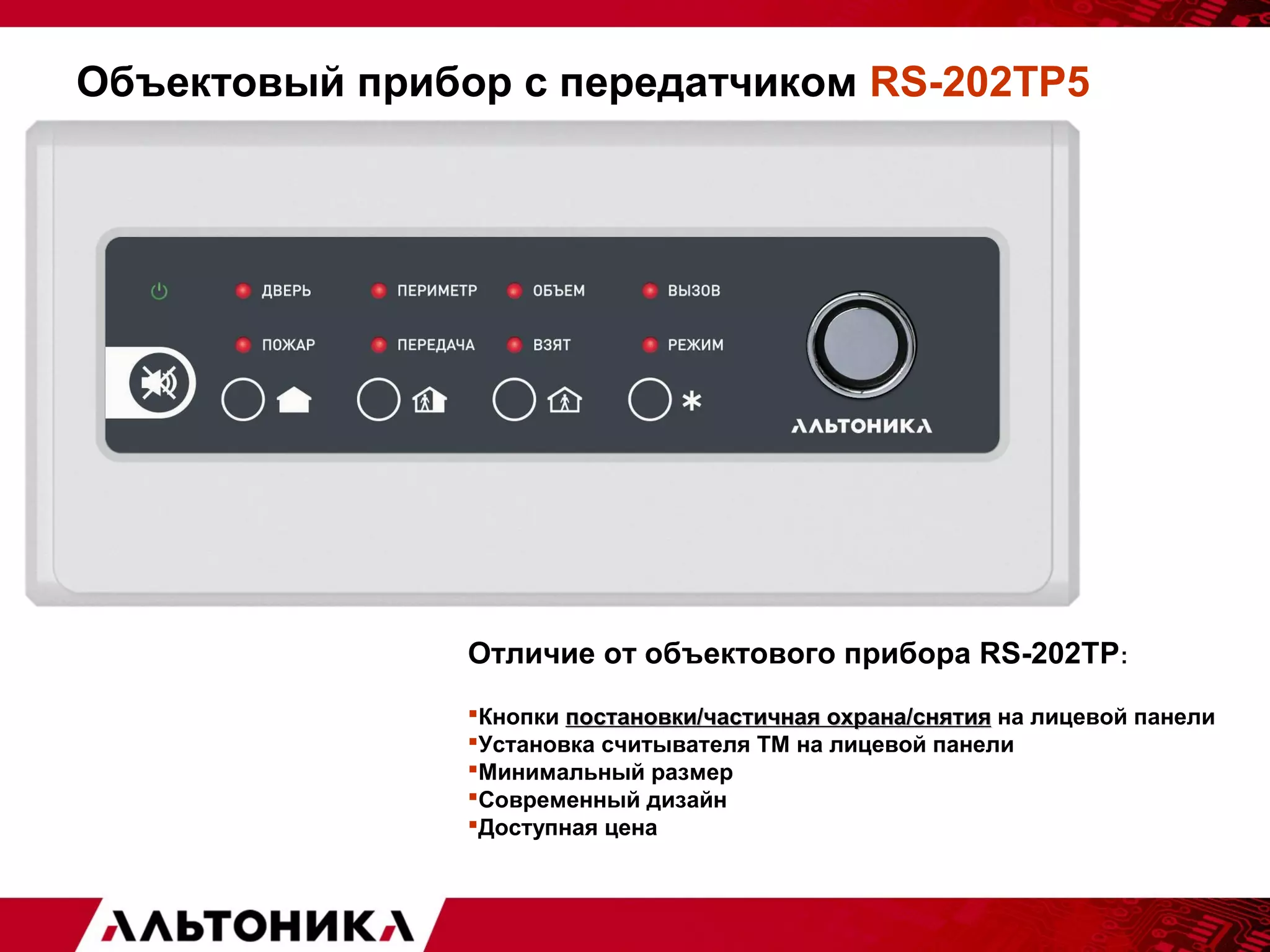

Объектовый прибор с передатчиком RS-202TP5
Отличие от объектового прибора RS-202TP:
Кнопки постановки/частичная ооххррааннаа//сснняяттиияя на лицевой панели
Установка считывателя ТМ на лицевой панели
Минимальный размер
Современный дизайн
Доступная цена

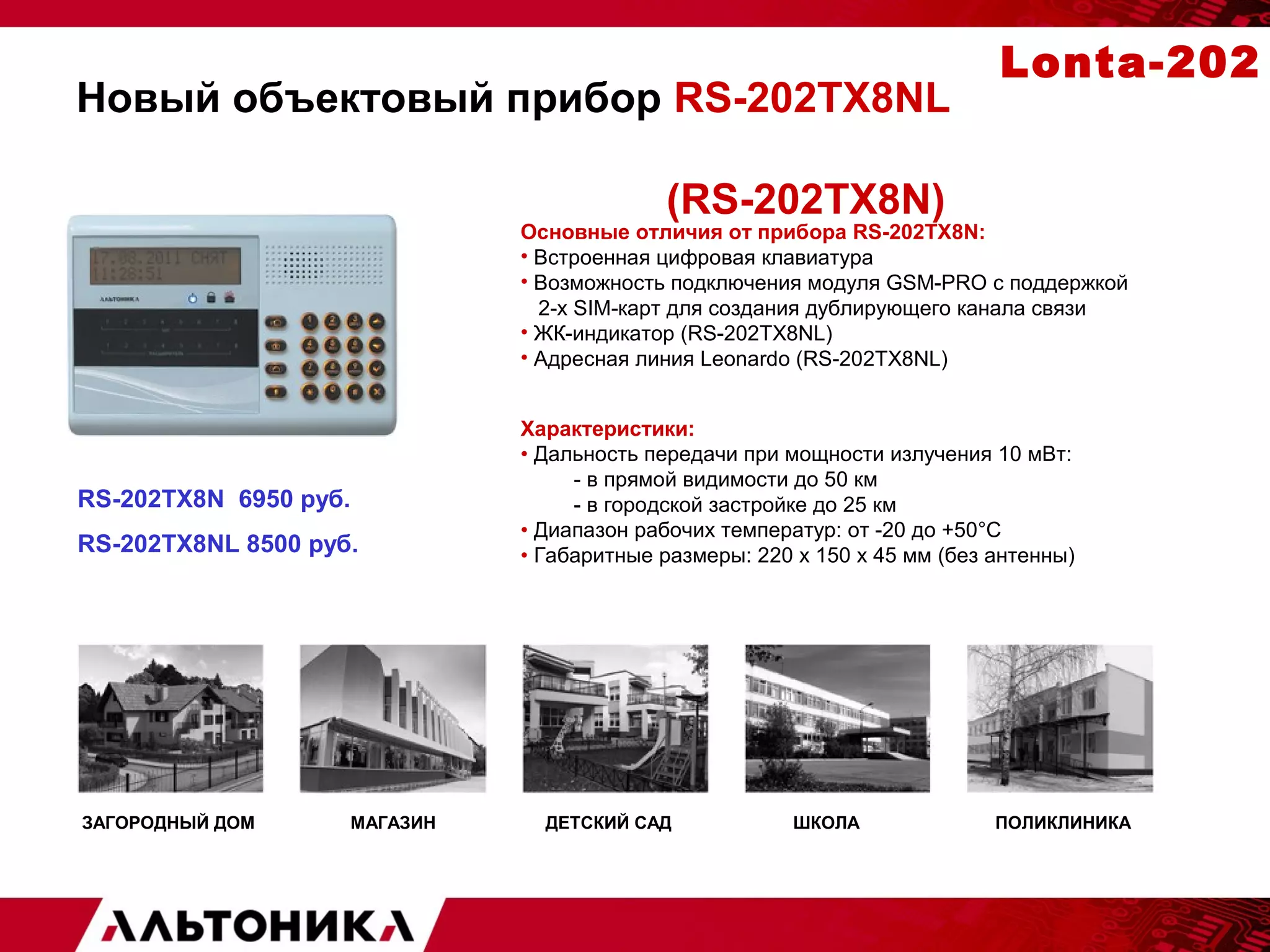

Новый объектовый прибор RS-202TX8NL
(RS-202TX8N)
Lonta-202
Основные отличия от прибора RS-202TX8N:
• Встроенная цифровая клавиатура
• Возможность подключения модуля GSM-PRO с поддержкой
2-х SIM-карт для создания дублирующего канала связи
• ЖК-индикатор (RS-202TX8NL)
• Адресная линия Leonardo (RS-202TX8NL)
• Дальность передачи при мощности излучения 10 мВт:
- в прямой видимости до 50 км
- в городской застройке до 25 км
• Габаритные размеры: 220 х 150 х 45 мм (без антенны)
RS-202TХ8N 6950 руб.
RS-202TХ8NL 8500 руб.
ЗАГОРОДНЫЙ ДОМ МАГАЗИН ДЕТСКИЙ САД ШКОЛА ПОЛИКЛИНИКА

ККооммммууннииккаацциияя сс ссииссттееммааммии
ссттоорроонннниихх ппррооииззввооддииттееллеейй

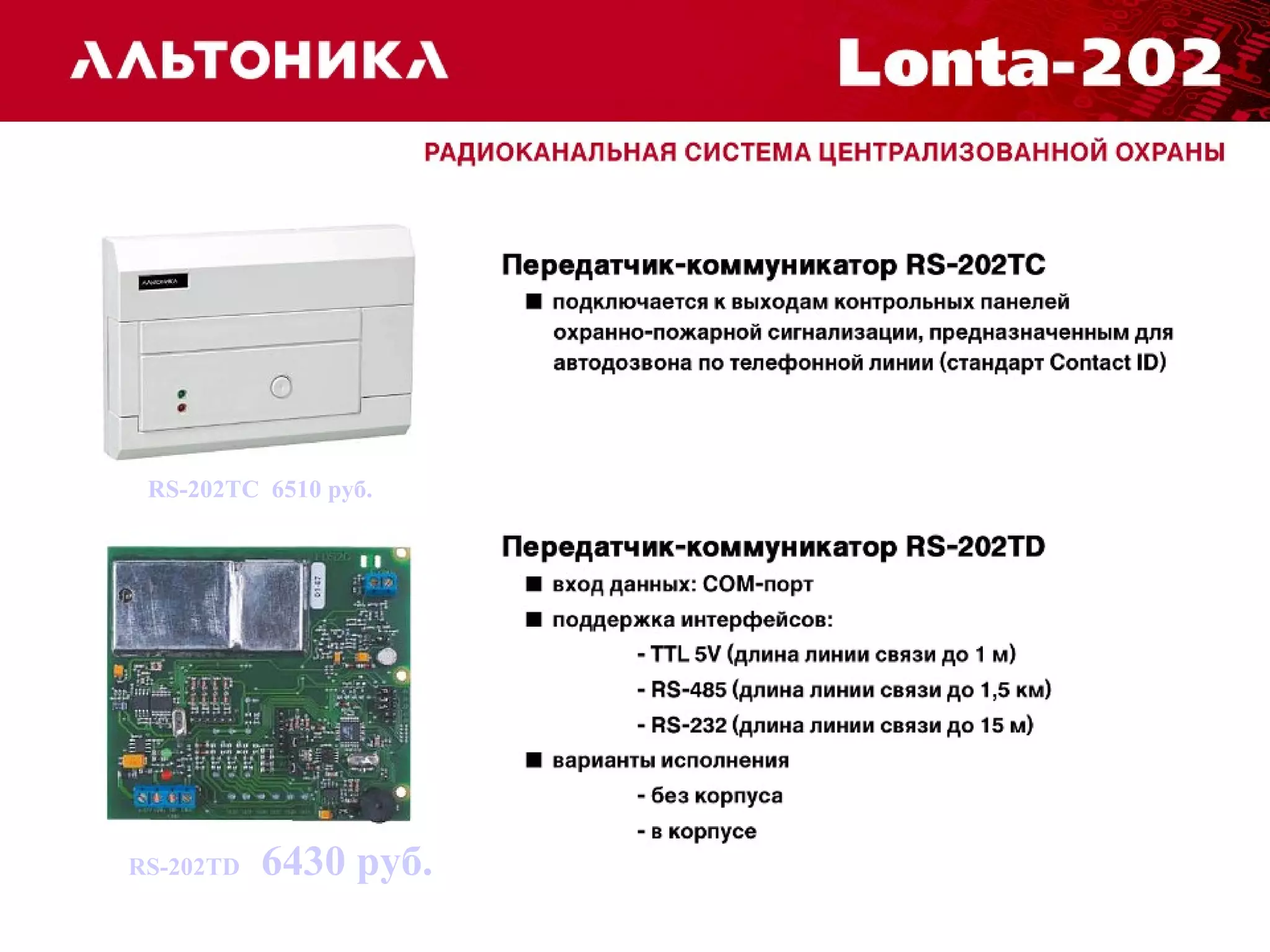

RS-202TС 6510 руб.
RS-202TD 6430 руб.

RS-202TD-RR
Все функции передатчика-коммуникатора
RS-202TD+внесены следующие изменения:
• Уменьшены габаритные размеры до 75 х 120 х 32 мм
• Предназначен для крытой установки
• Удобней размещать в панелях сторонних производителей
• Снижена цена – 4170 рублей розница
• Расширен диапазон рабочих температур: от -40 до +60°С

УУссттррооййссттвваа ддооссттууппаа

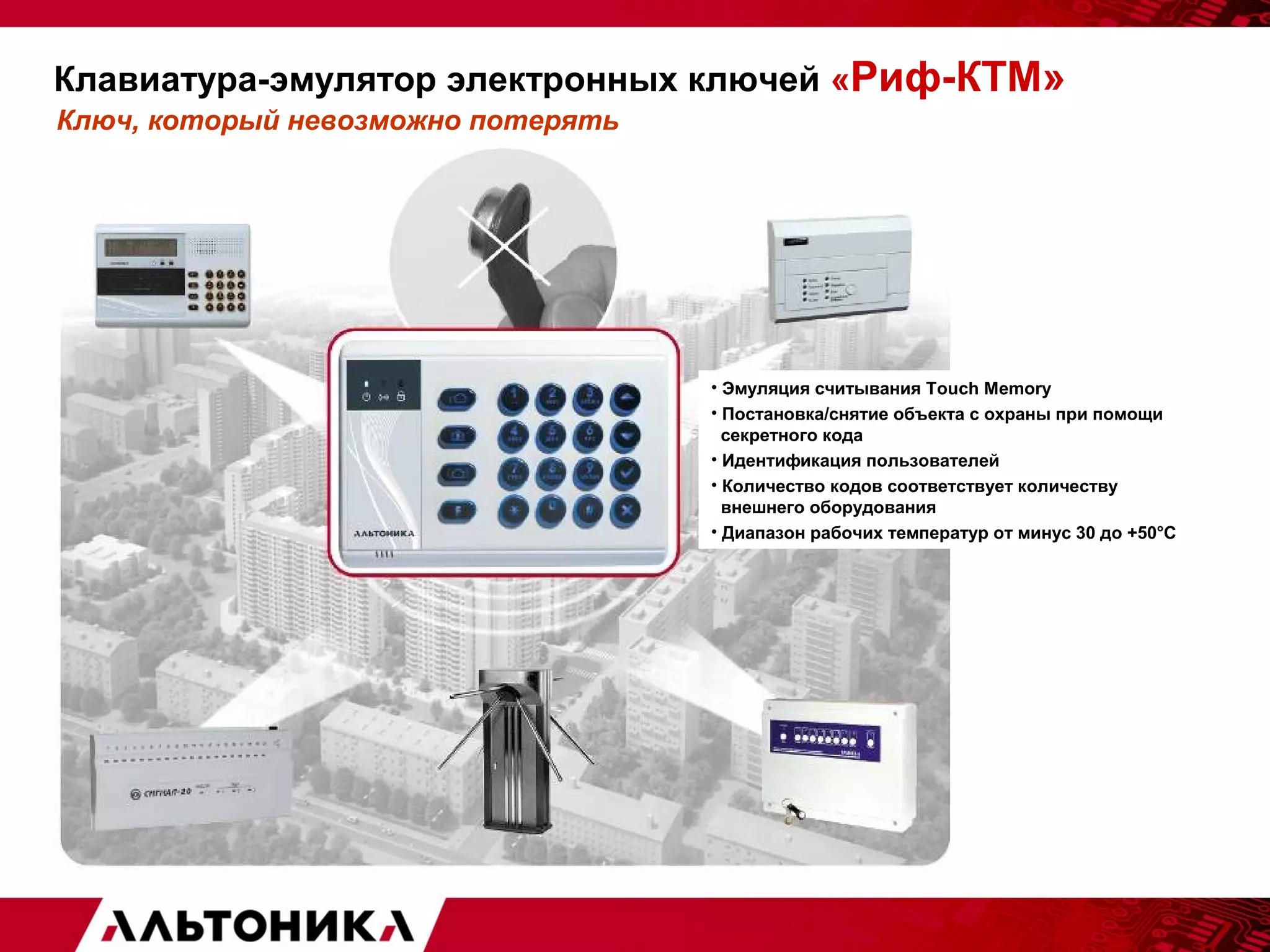

Клавиатура-эмулятор электронных ключей «Риф-КТМ»
Ключ, который невозможно потерять
• Эмуляция считывания Touch Memory
• Постановка/снятие объекта с охраны при помощи
секретного кода
• Идентификация пользователей
• Количество кодов соответствует количеству
внешнего оборудования
• Диапазон рабочих температур от минус 30 до +50°С

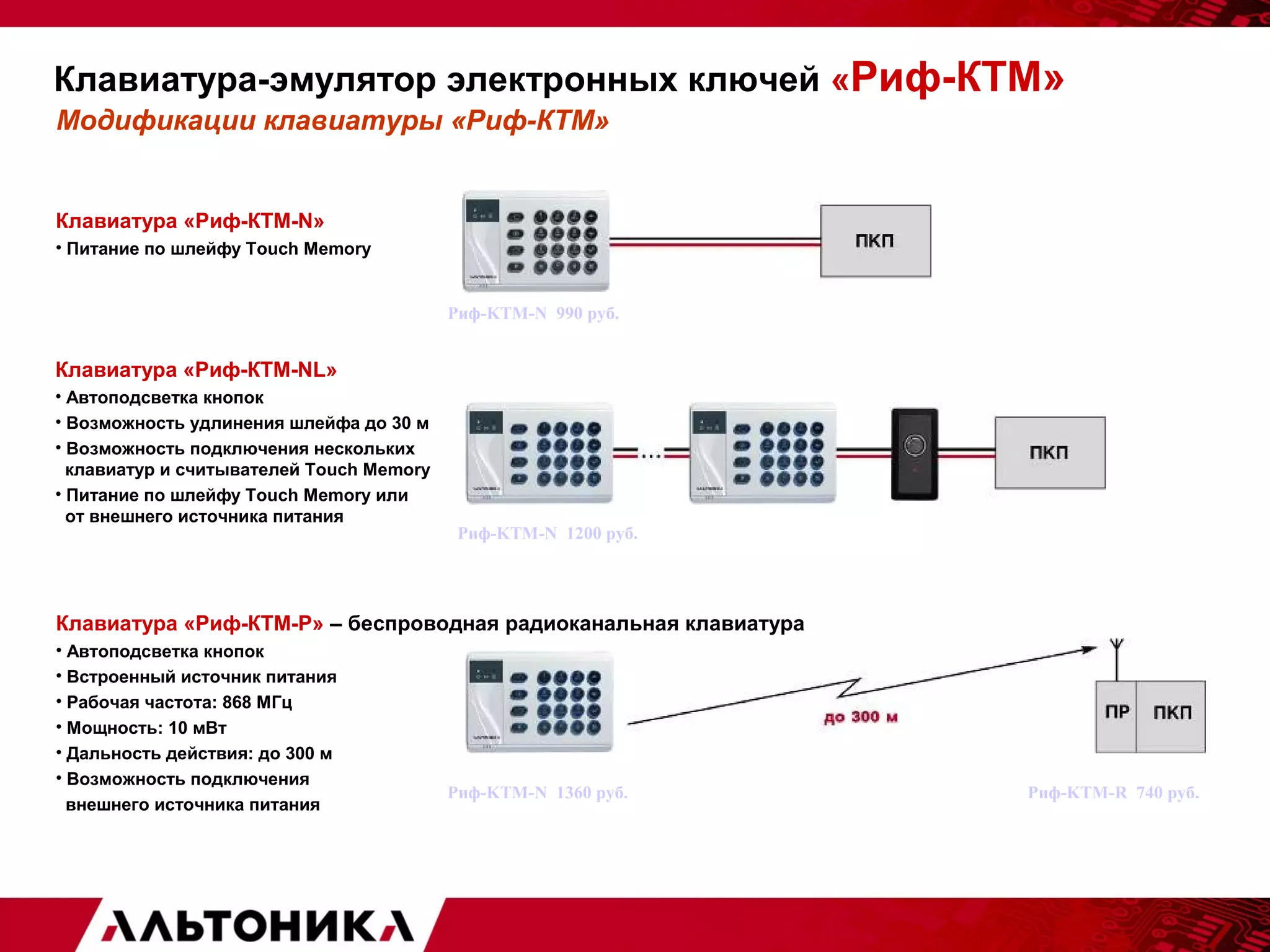

Клавиатура-эмулятор электронных ключей «Риф-КТМ»
Модификации клавиатуры «Риф-КТМ»
Клавиатура «Риф-КТМ-N»
• Питание по шлейфу Touch Memory
Клавиатура «Риф-КТМ-NL»
• Автоподсветка кнопок
• Возможность удлинения шлейфа до 30 м
• Возможность подключения нескольких
клавиатур и считывателей Touch Memory
• Питание по шлейфу Touch Memory или
от внешнего источника питания
Риф-KTM-N 990 руб.
Клавиатура «Риф-КТМ-Р» – беспроводная радиоканальная клавиатура
• Встроенный источник питания
• Рабочая частота: 868 МГц
• Мощность: 10 мВт
• Дальность действия: до 300 м
• Возможность подключения
внешнего источника питания
Риф-KTM-N 1360 руб. Риф-KTM-R 740 руб.

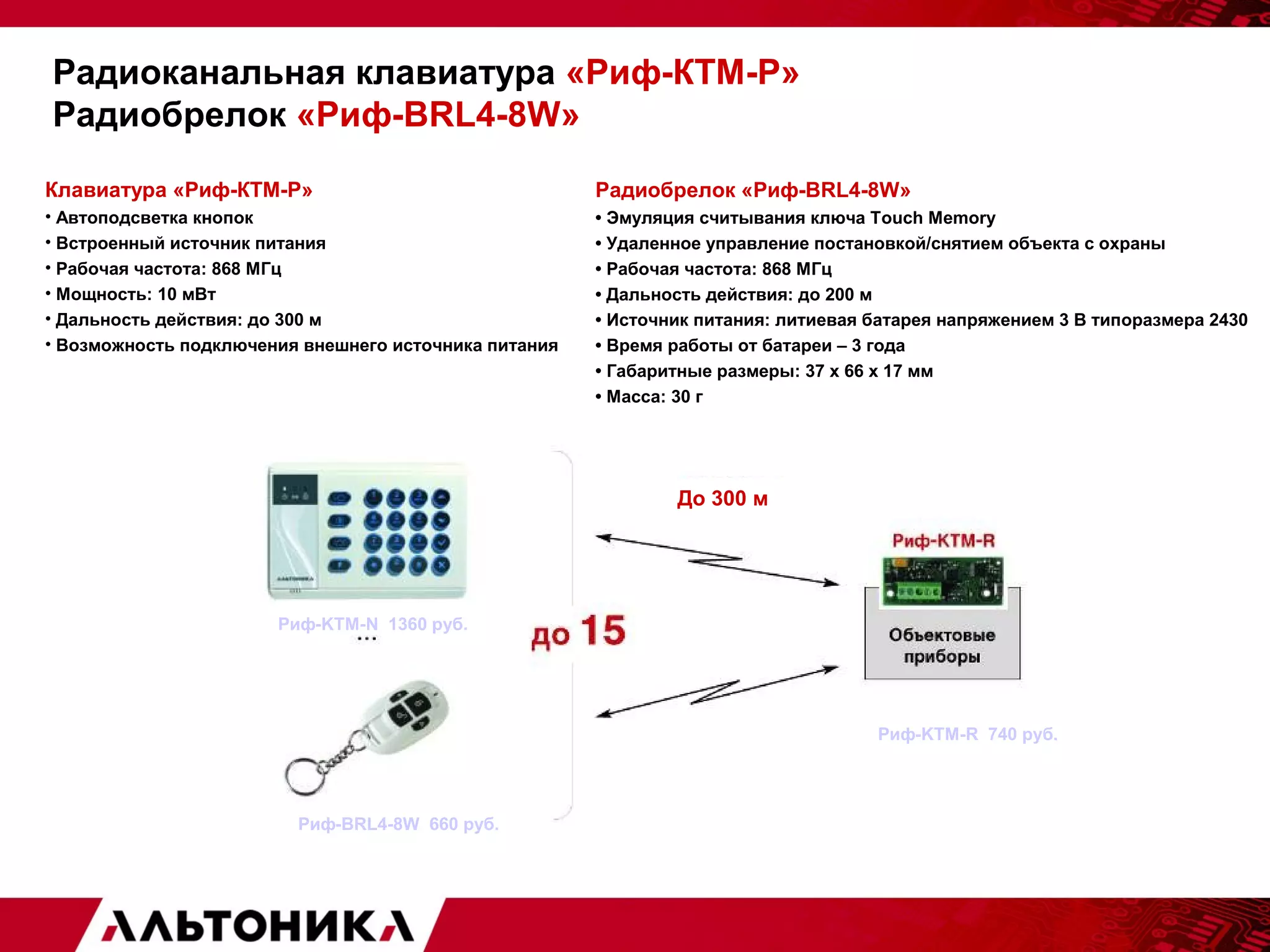

Радиоканальная клавиатура «Риф-КТМ-Р»
Радиобрелок «Риф-BRL4-8W»
Клавиатура «Риф-КТМ-Р»
• Встроенный источник питания
• Мощность: 10 мВт
• Возможность подключения внешнего источника питания
Радиобрелок «Риф-BRL4-8W»
• Эмуляция считывания ключа Touch Memory
• Удаленное управление постановкой/снятием объекта с охраны
• Источник питания: литиевая батарея напряжением 3 В типоразмера 2430
• Время работы от батареи – 3 года
• Масса: 30 г
До 300 м
Риф-KTM-R 740 руб.
Риф-BRL4-8W 660 руб.

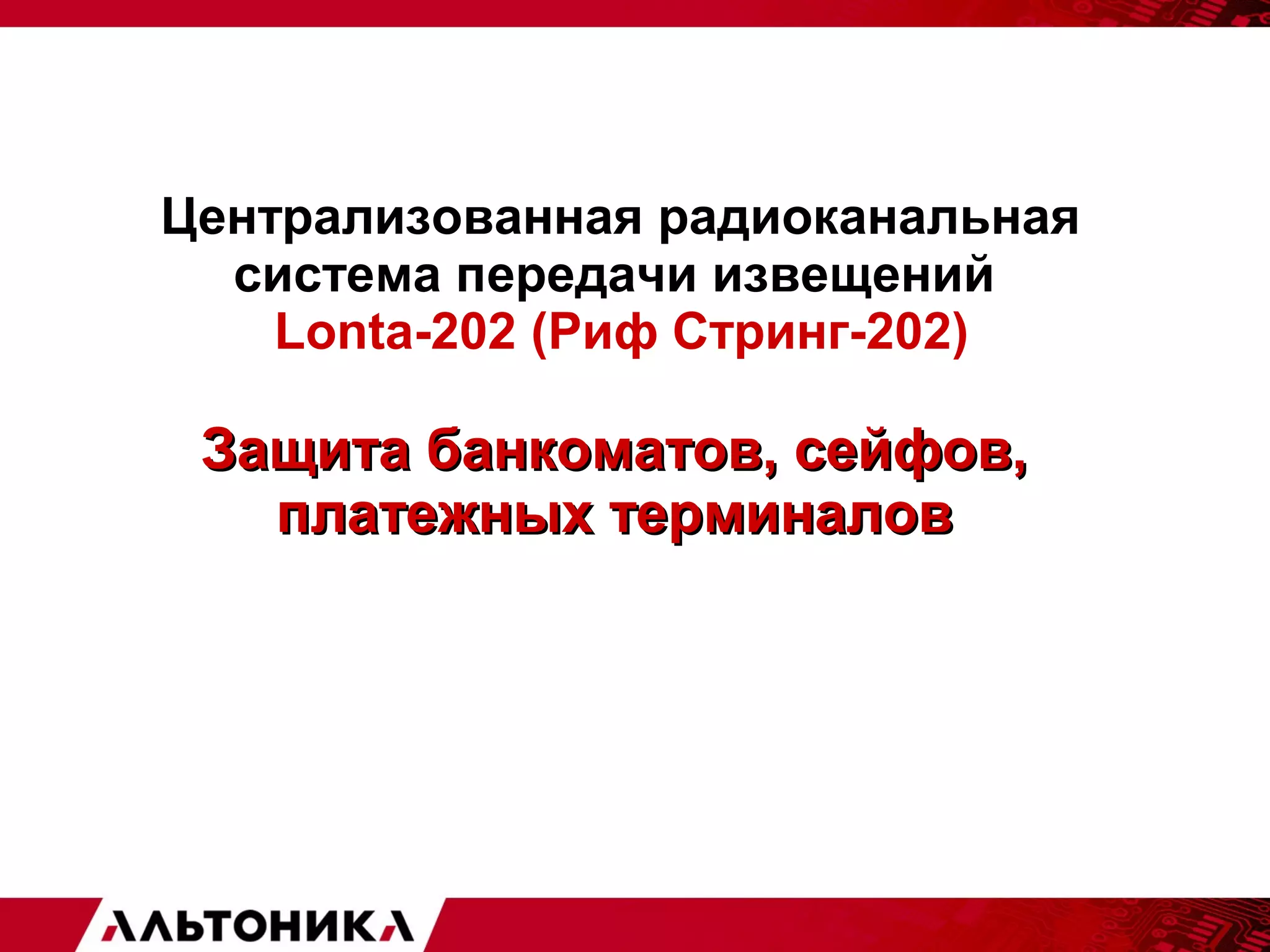

ЗЗаащщииттаа ббааннккооммааттоовв,, ссееййффоовв,,
ппллааттеежжнныыхх ттееррммииннааллоовв

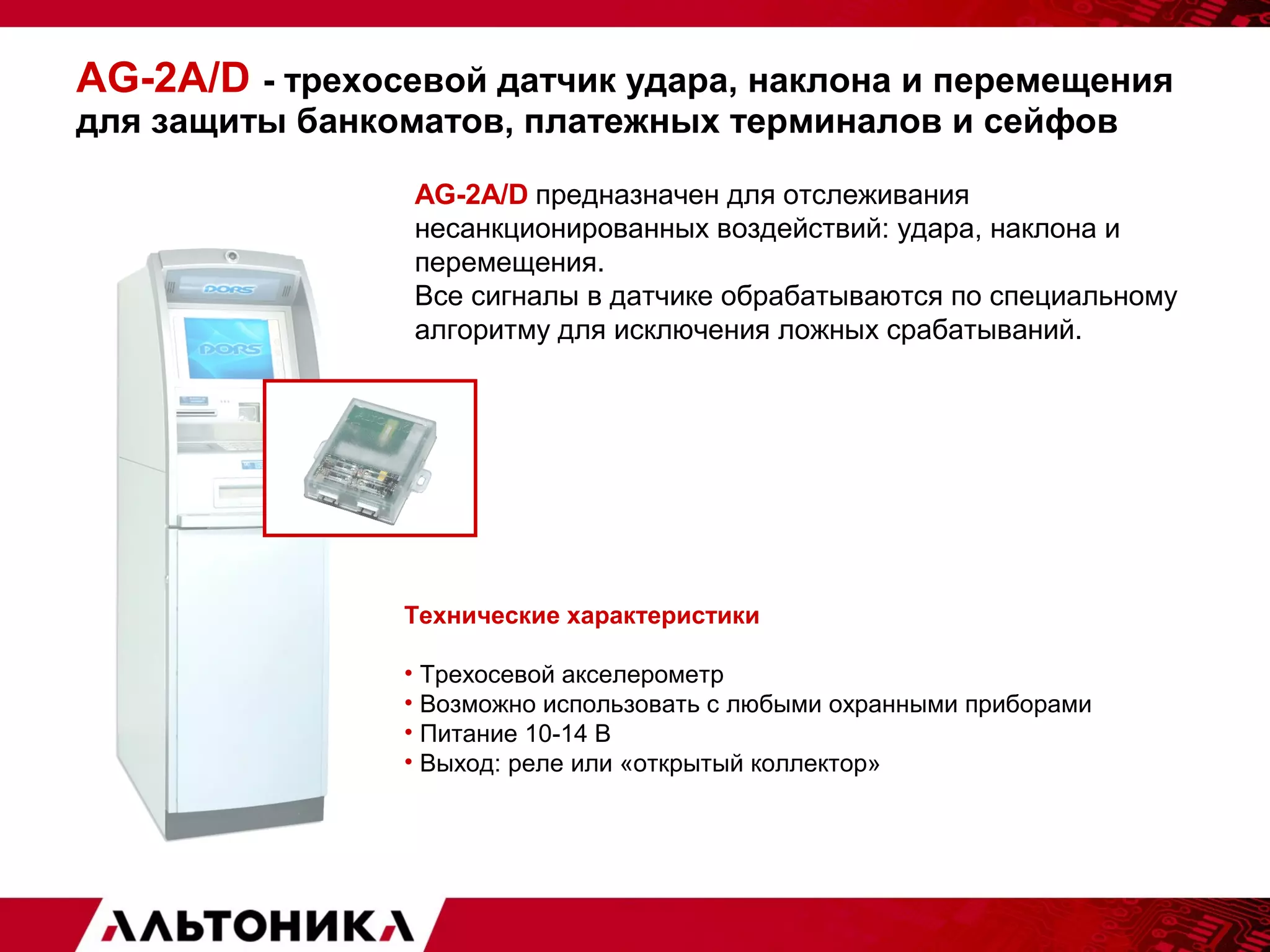

AG-2A/D - трехосевой датчик удара, наклона и перемещения
для защиты банкоматов, платежных терминалов и сейфов
AG-2A/D предназначен для отслеживания
несанкционированных воздействий: удара, наклона и
перемещения.
Все сигналы в датчике обрабатываются по специальному
алгоритму для исключения ложных срабатываний.
Технические характеристики
• Трехосевой акселерометр
• Возможно использовать с любыми охранными приборами
• Питание 10-14 В
• Выход: реле или «открытый коллектор»

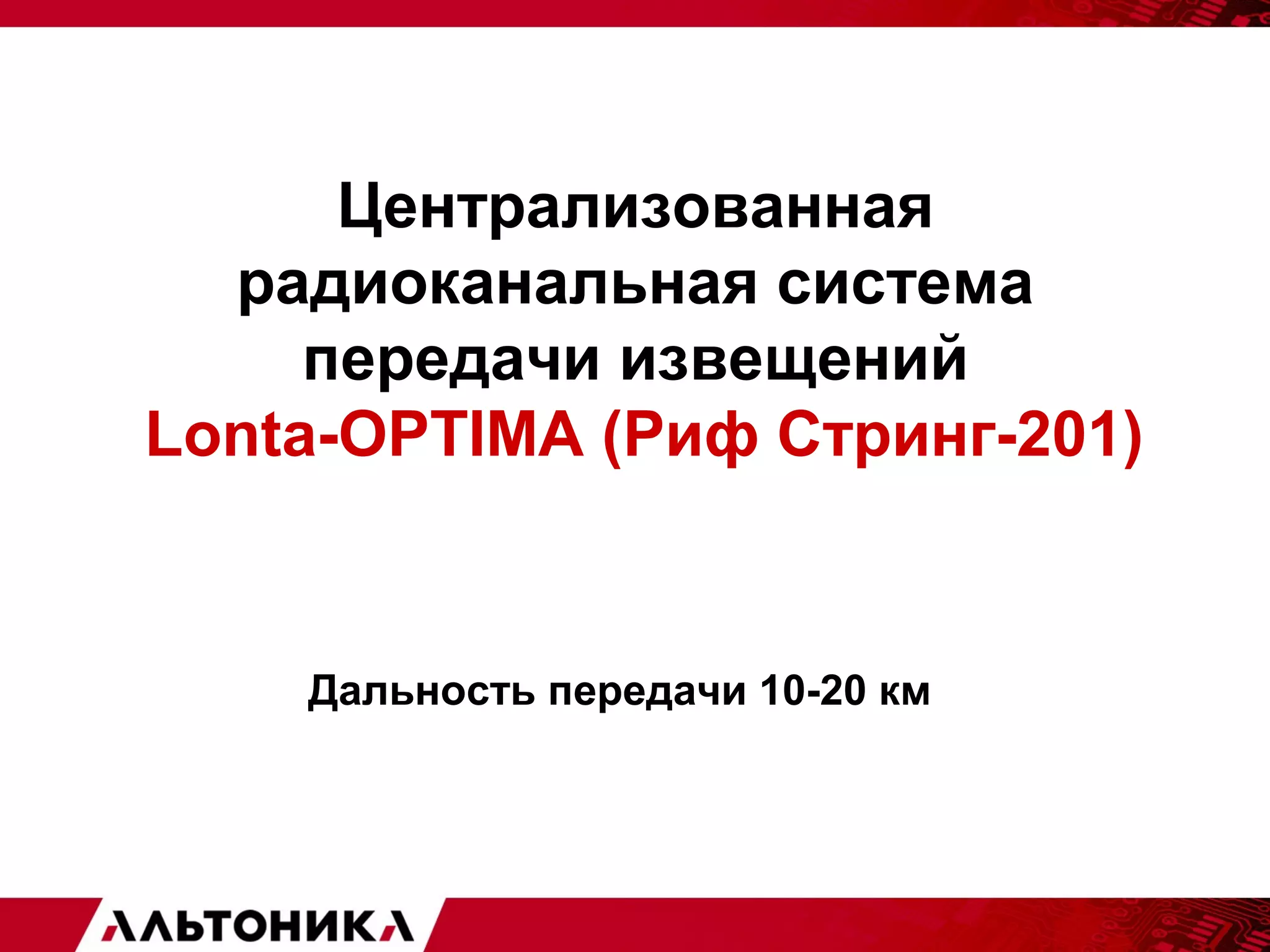

Централизованная
радиоканальная система
передачи извещений
Lonta-OPTIMA (Риф Стринг-201)
Дальность передачи 10-20 км

Пультовое оборудование
Выносной приемник Пульт централизованного
наблюдения
Антенна
Sirio SPO 420-8
RS-201RD 10 080 руб. RS-201PN 13760 руб.
Компьютер с программным
обеспечением Центр Охраны

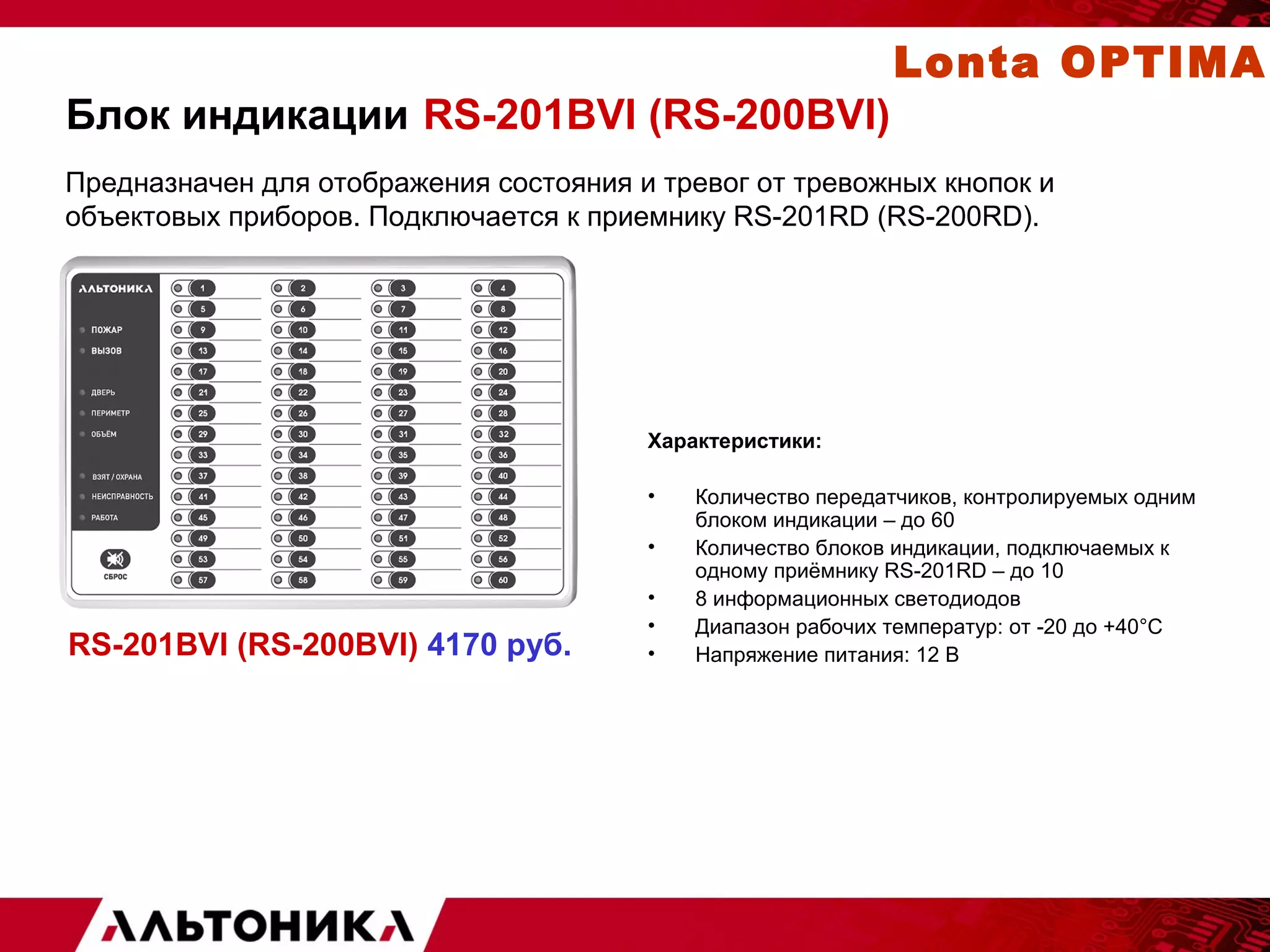

Блок индикации RS-201BVI (RS-200BVI)
Предназначен для отображения состояния и тревог от тревожных кнопок и
объектовых приборов. Подключается к приемнику RS-201RD (RS-200RD).
• Количество передатчиков, контролируемых одним
блоком индикации – до 60
• Количество блоков индикации, подключаемых к
одному приёмнику RS-201RD – до 10
RS-201BVI (RS-200BVI) 4170 руб.
Lonta OPTIMA

ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННО-ПОЖАРНЫЙ
РИФ-ОП8 с RS-201TDm
«охрана»
Охранная сигнализация
ИК
«Постоянный»
«Тихая тревога»
Дымовые (до 3 мА)
Тревожная
кнопка
Стекло
Дверь
ИПР
Тепловые
ИПР
«Дверь»
Пожарная сигнализация
Технологический шлейф
Датчики различных устройств (затопления, положения, запуска…)
RS-201TDm
Риф-ОП8 +RS-201TDm 6450 руб.
Концентратор сети
Сеть из приборов
До 7
приборов
(до 56 ШС)
РИФ-БВИ
RS-202TDm
GSM-PRO
Пост охраны

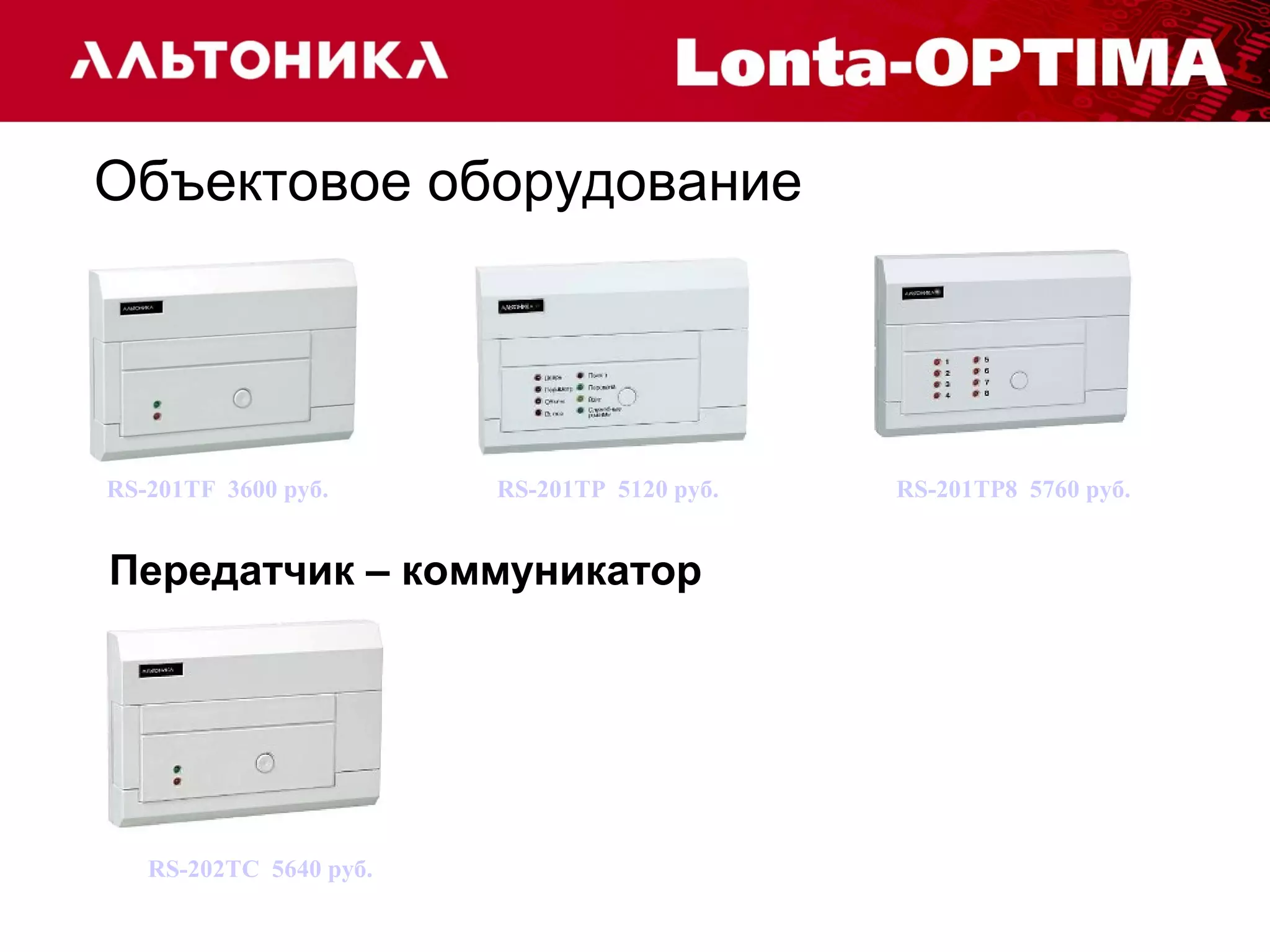

Объектовое оборудование
RS-201TF 3600 руб. RS-201TP 5120 руб. RS-201TP8 5760 руб.
Передатчик – коммуникатор
RS-202TС 5640 руб.

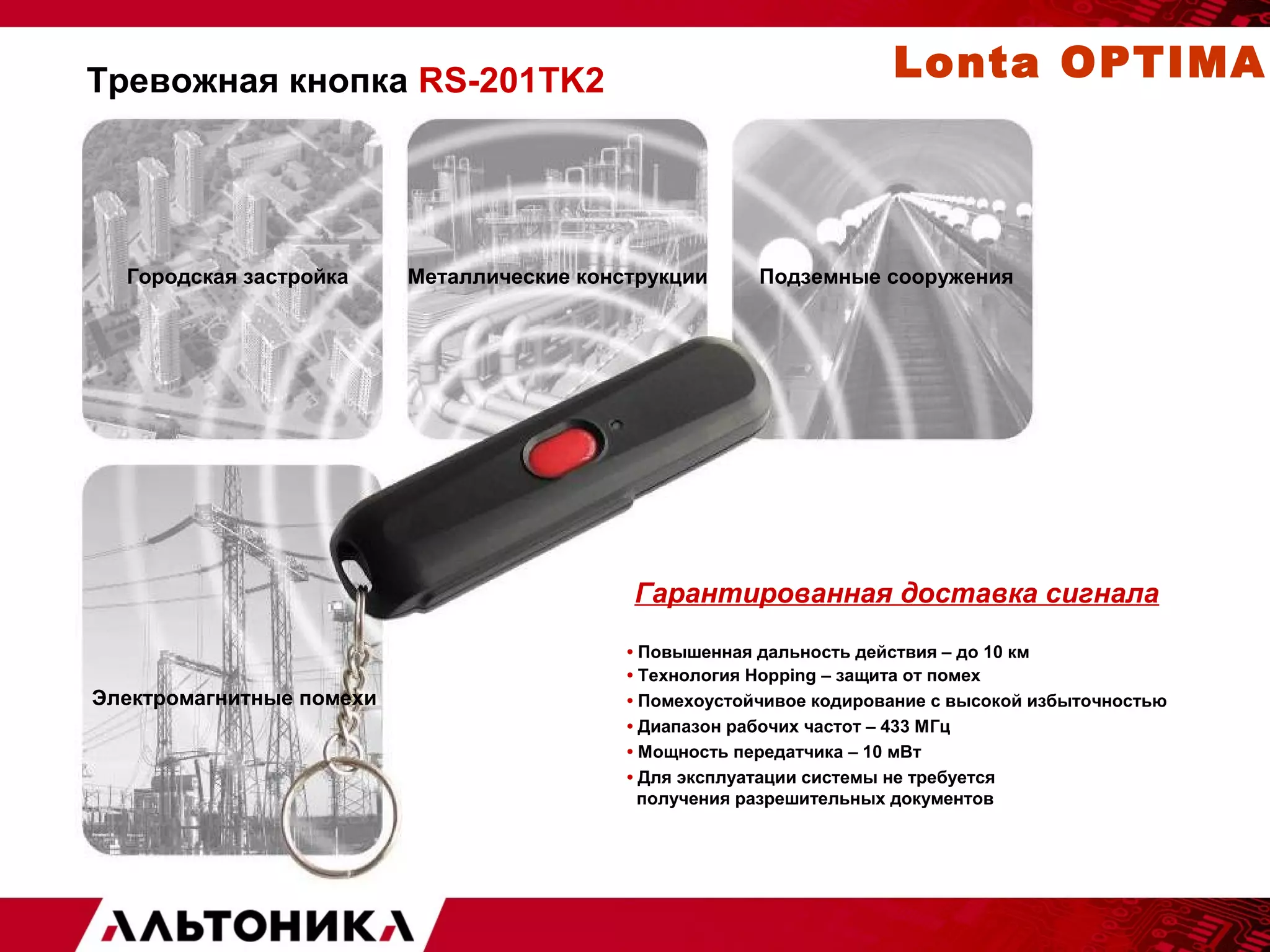

Тревожная кнопка RS-201TK2
Городская застройка Металлические конструкции Подземные сооружения
Гарантированная доставка сигнала
• Повышенная дальность действия – до 10 км
• Технология Hopping – защита от помех
• Помехоустойчивое кодирование с высокой избыточностью
• Диапазон рабочих частот – 433 МГц
• Мощность передатчика – 10 мВт
• Для эксплуатации системы не требуется
получения разрешительных документов
Электромагнитные помехи
Lonta OPTIMA

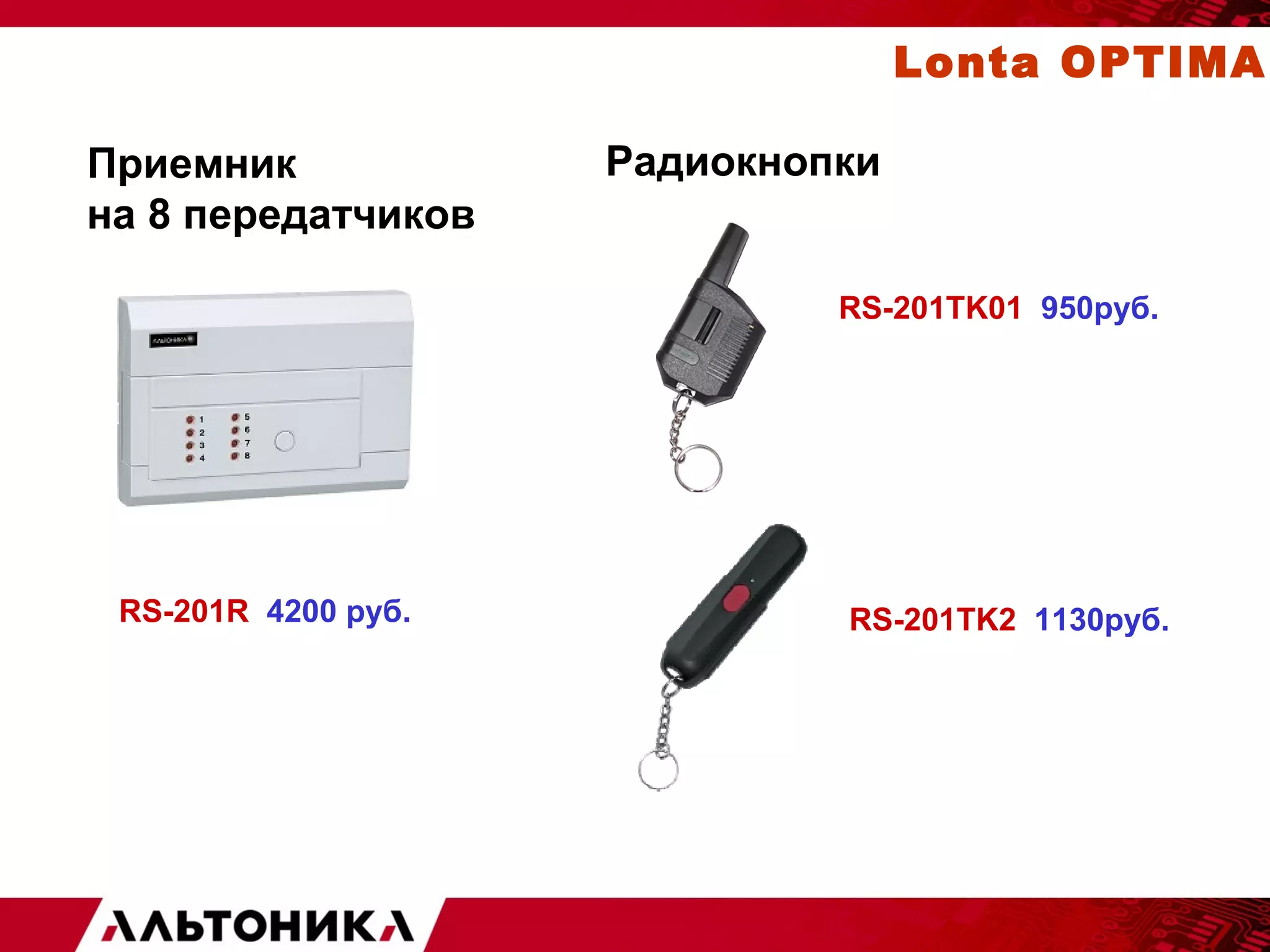

Приемник Радиокнопки
на 8 передатчиков
Lonta OPTIMA
RS-201TK01 950руб.
RS-201R 4200 руб. RS-201TK2 1130руб.

Lonta OPTIMA

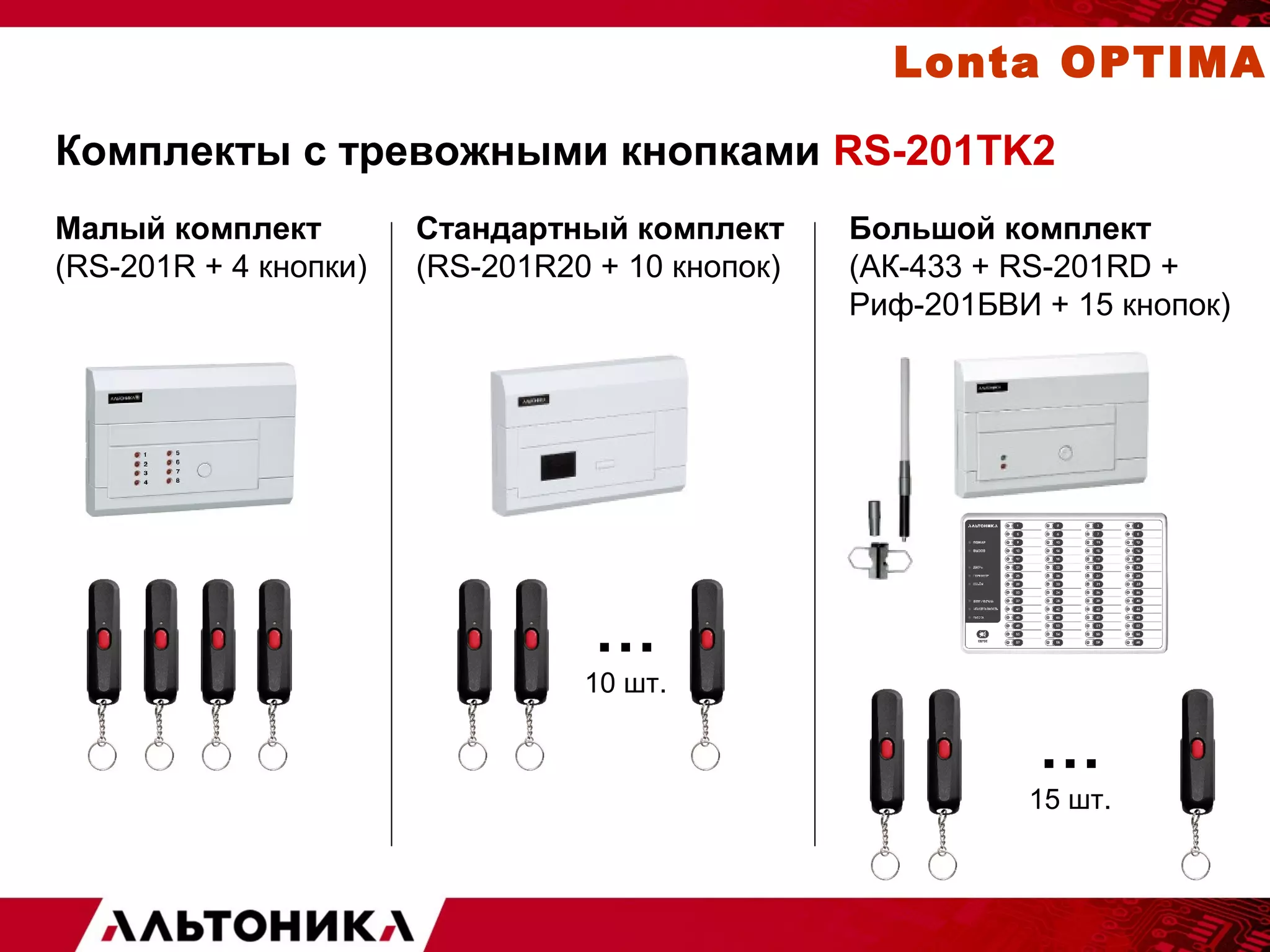

Комплекты с тревожными кнопками RS-201TK2
Малый комплект
(RS-201R + 4 кнопки)
Стандартный комплект
(RS-201R20 + 10 кнопок)
Большой комплект
(АК-433 + RS-201RD +
Риф-201БВИ + 15 кнопок)
…
10 шт.
…
15 шт.

Тревожная кнопка RS-201TK2 Lonta OPTIMA

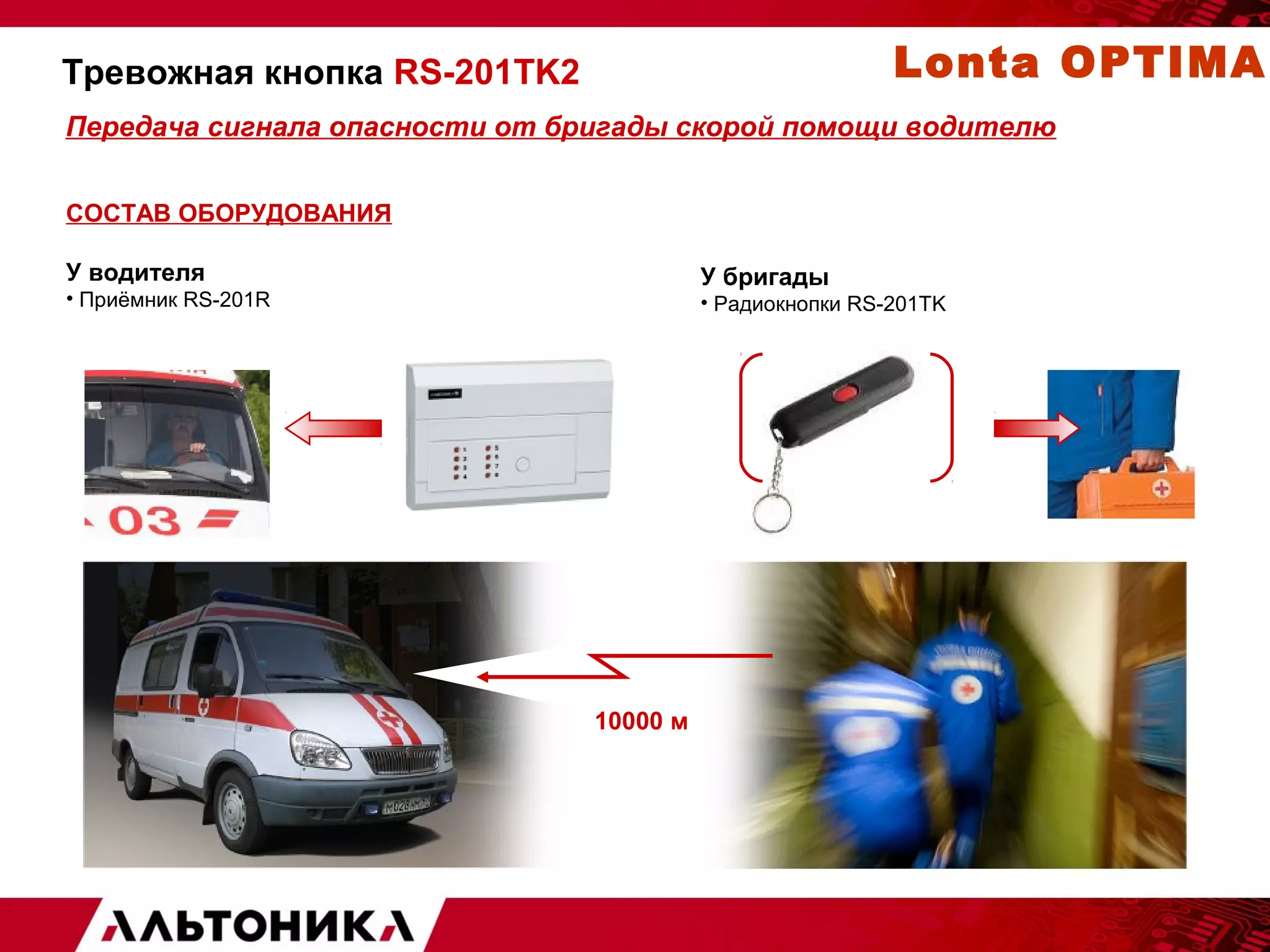

Передача сигнала опасности от бригады скорой помощи водителю
У бригады
• Радиокнопки RS-201TK
СОСТАВ ОБОРУДОВАНИЯ
У водителя
• Приёмник RS-201R
10000 м

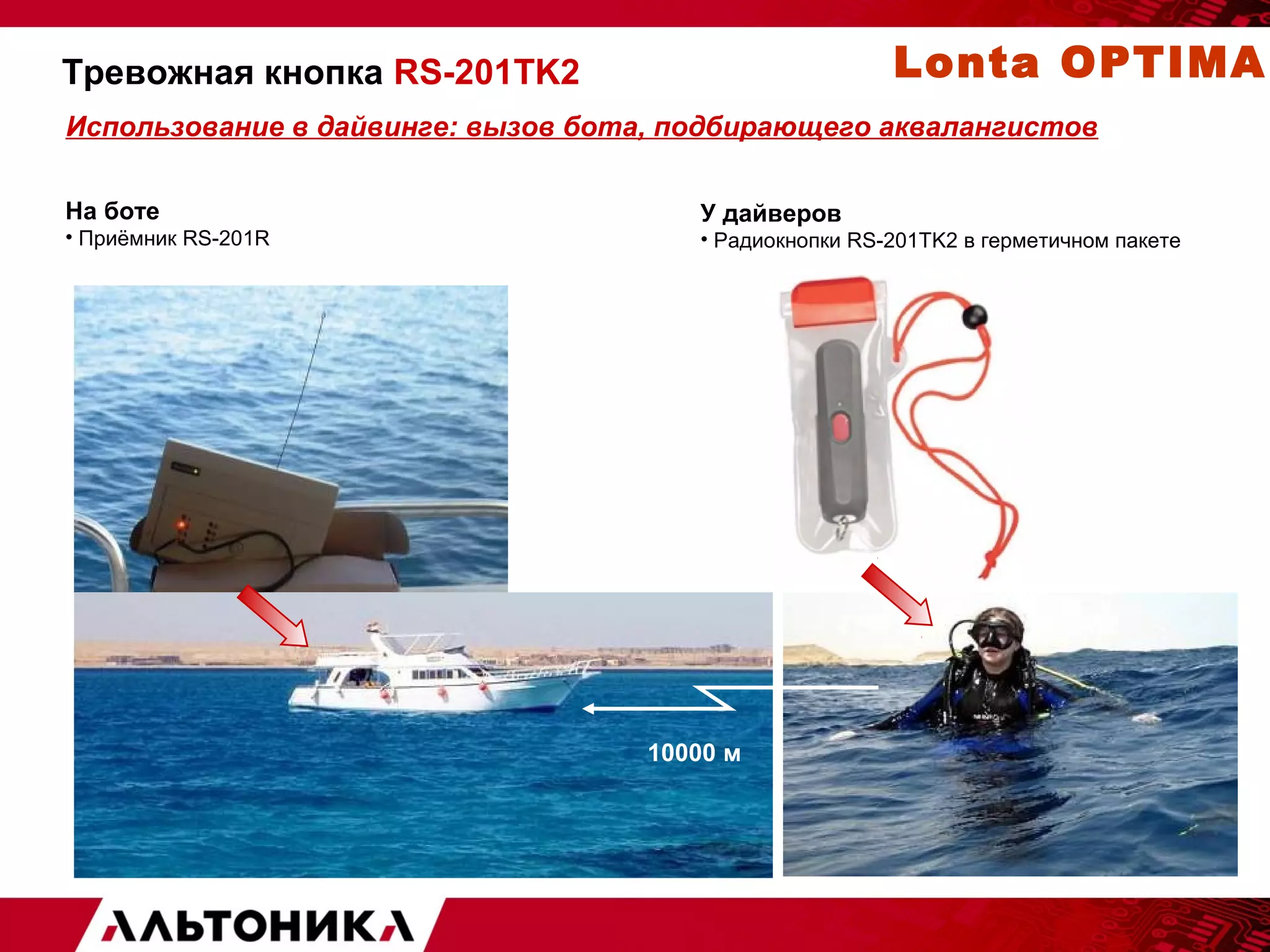

Использование в дайвинге: вызов бота, подбирающего аквалангистов
У дайверов
• Радиокнопки RS-201TK2 в герметичном пакете
На боте
• Приёмник RS-201R
10000 м
Lonta OPTIMA

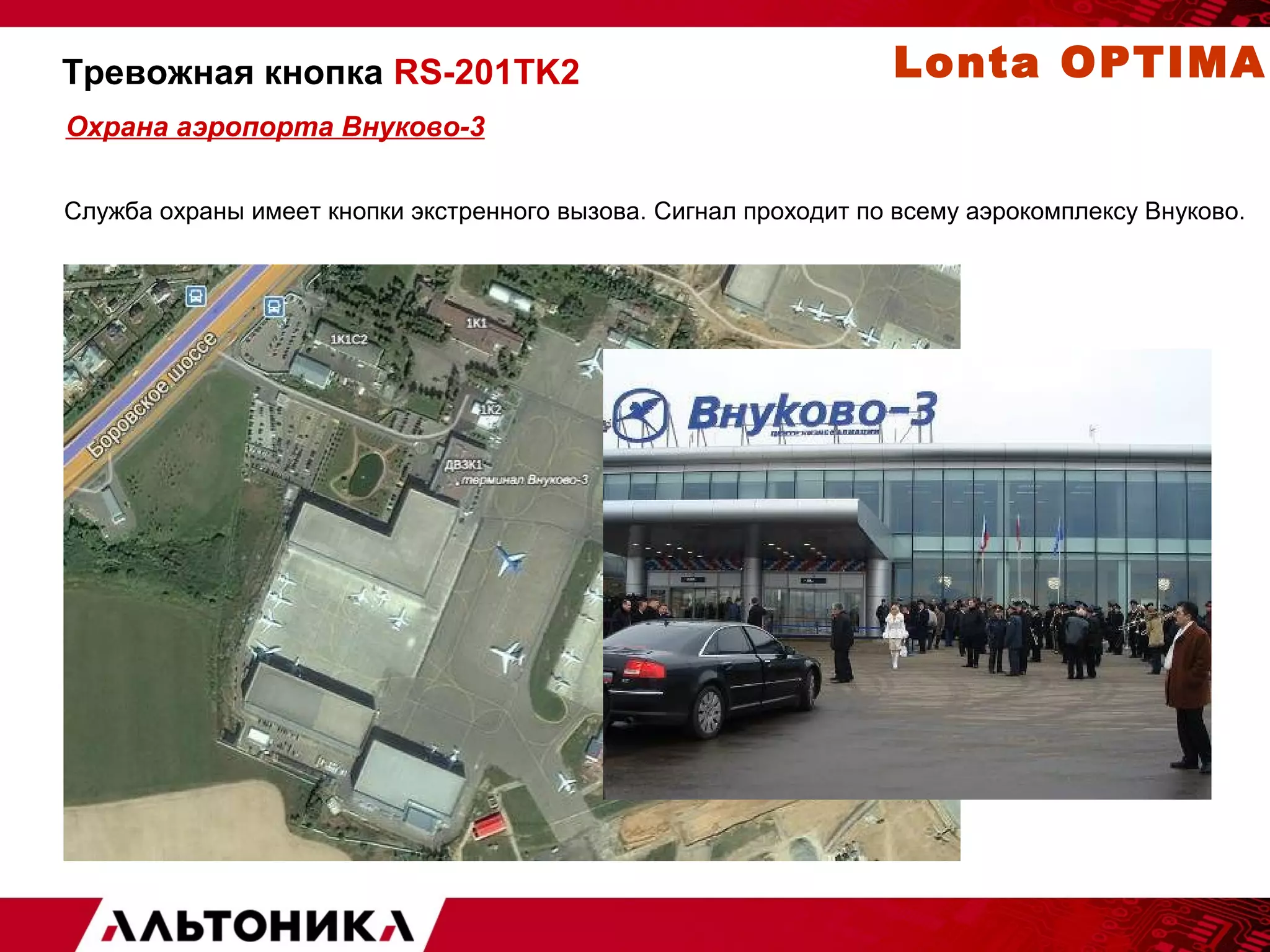

Охрана аэропорта Внуково-3
Служба охраны имеет кнопки экстренного вызова. Сигнал проходит по всему аэрокомплексу Внуково.
10000 м
Lonta OPTIMA

Тревожная кнопка RS-201TK2 Lonta OPTIMA

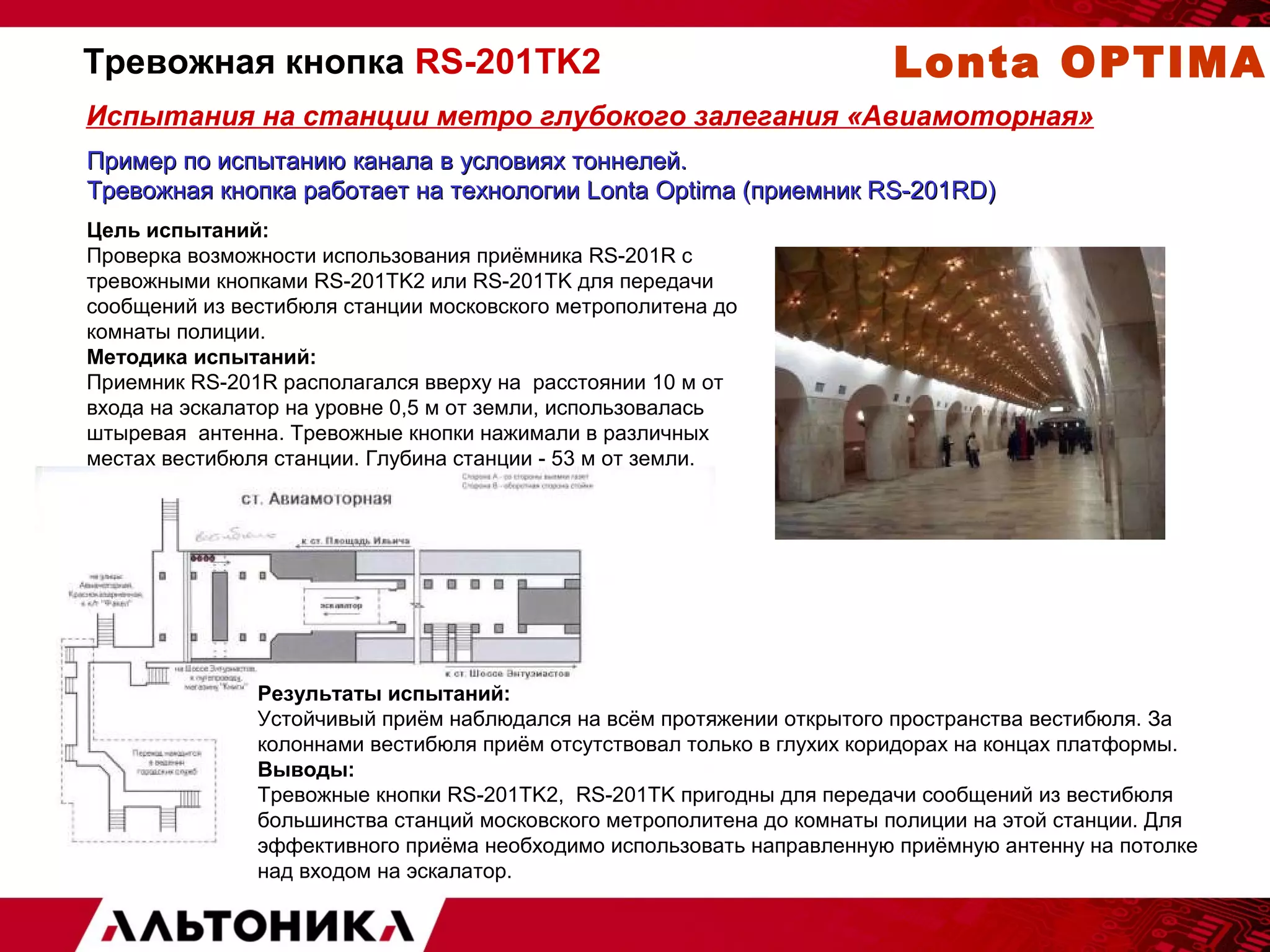

Испытания на станции метро глубокого залегания «Авиамоторная»
Пример по испытанию канала вв ууссллооввиияяхх ттооннннееллеейй..
ТТррееввоожжннааяя ккннооппккаа ррааббооттааеетт ннаа ттееххннооллооггииии LLoonnttaa OOppttiimmaa ((ппррииееммнниикк RRSS--220011RRDD))
Цель испытаний:
Проверка возможности использования приёмника RS-201R с
тревожными кнопками RS-201TK2 или RS-201TK для передачи
сообщений из вестибюля станции московского метрополитена до
комнаты полиции.
Методика испытаний:
Приемник RS-201R располагался вверху на расстоянии 10 м от
входа на эскалатор на уровне 0,5 м от земли, использовалась
штыревая антенна. Тревожные кнопки нажимали в различных
местах вестибюля станции. Глубина станции - 53 м от земли.
Результаты испытаний:
Устойчивый приём наблюдался на всём протяжении открытого пространства вестибюля. За
колоннами вестибюля приём отсутствовал только в глухих коридорах на концах платформы.
Выводы:
Тревожные кнопки RS-201TK2, RS-201TK пригодны для передачи сообщений из вестибюля
большинства станций московского метрополитена до комнаты полиции на этой станции. Для
эффективного приёма необходимо использовать направленную приёмную антенну на потолке
над входом на эскалатор.

Lonta OPTIMA

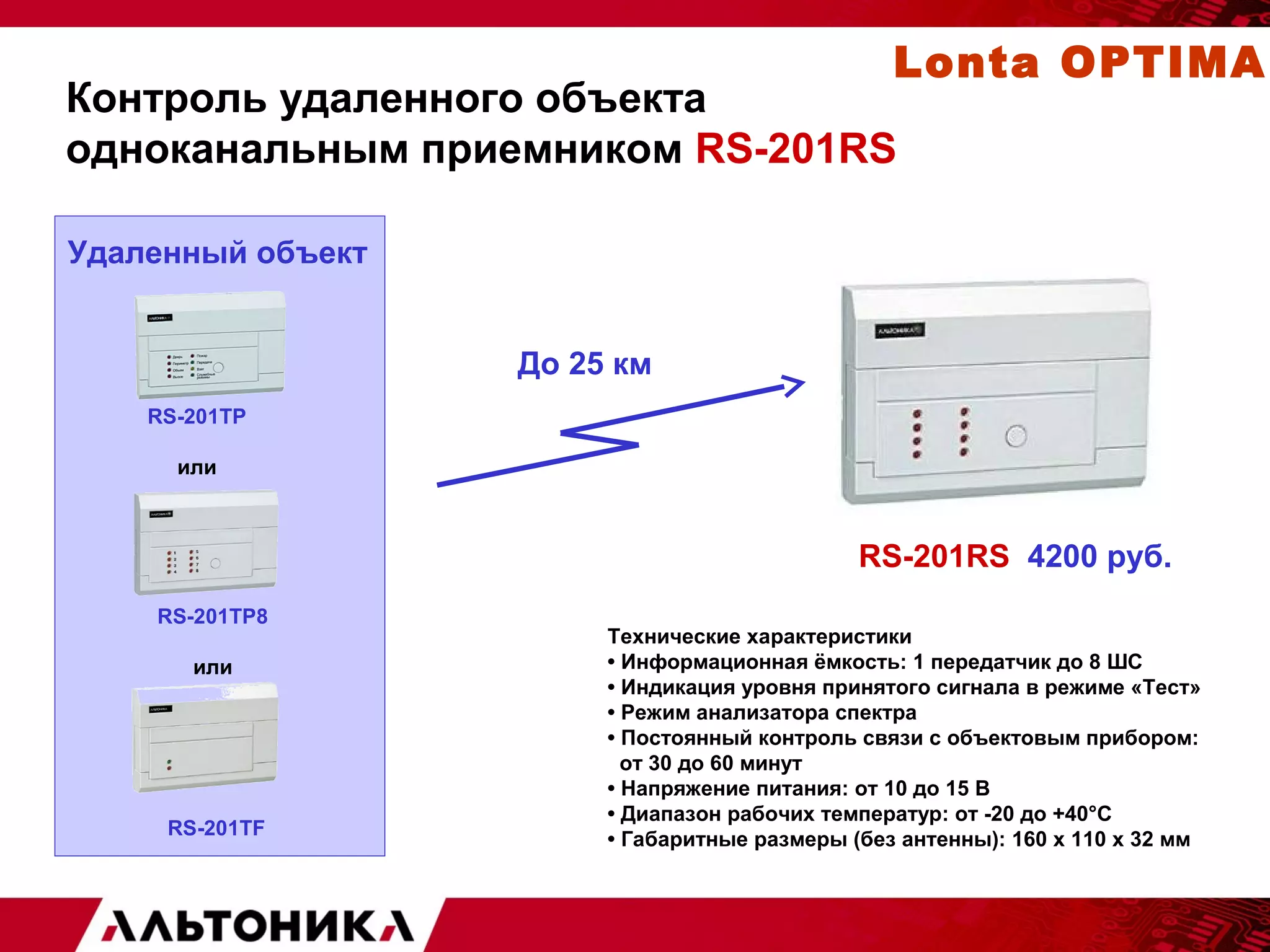

Контроль удаленного объекта
одноканальным приемником RS-201RS
Удаленный объект
RS-201TP8
или
RS-201RS 4200 руб.
RS-201TP
или
RS-201TF
До 25 км
Технические характеристики
• Информационная ёмкость: 1 передатчик до 8 ШС
• Индикация уровня принятого сигнала в режиме «Тест»
• Режим анализатора спектра
• Постоянный контроль связи с объектовым прибором:
от 30 до 60 минут
• Напряжение питания: от 10 до 15 В
• Габаритные размеры (без антенны): 160 х 110 х 32 мм

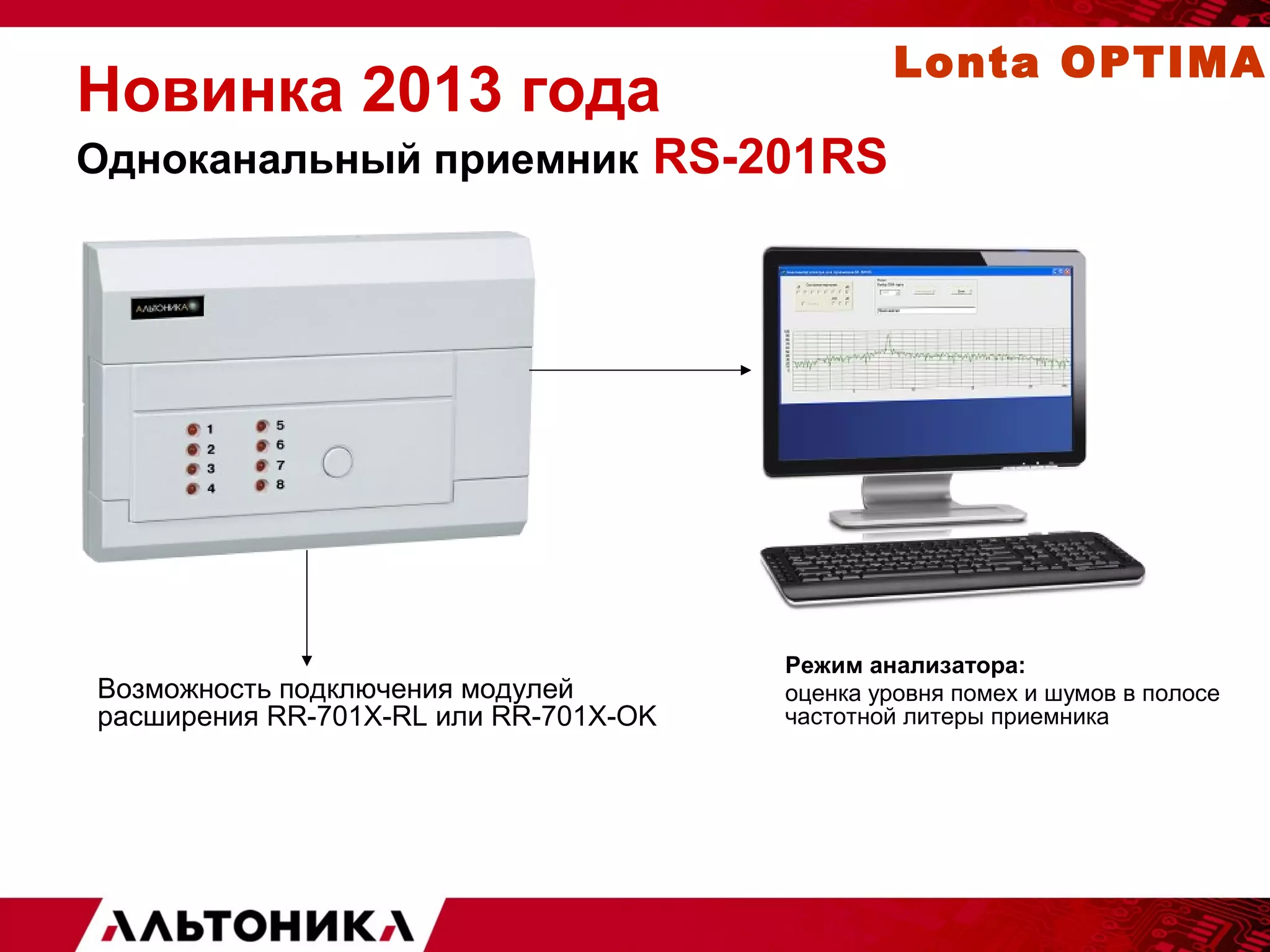

Одноканальный приемник RS-201RS
Возможность подключения модулей
расширения RR-701X-RL или RR-701X-OK
Lonta OPTIMA
Режим анализатора:
оценка уровня помех и шумов в полосе
частотной литеры приемника

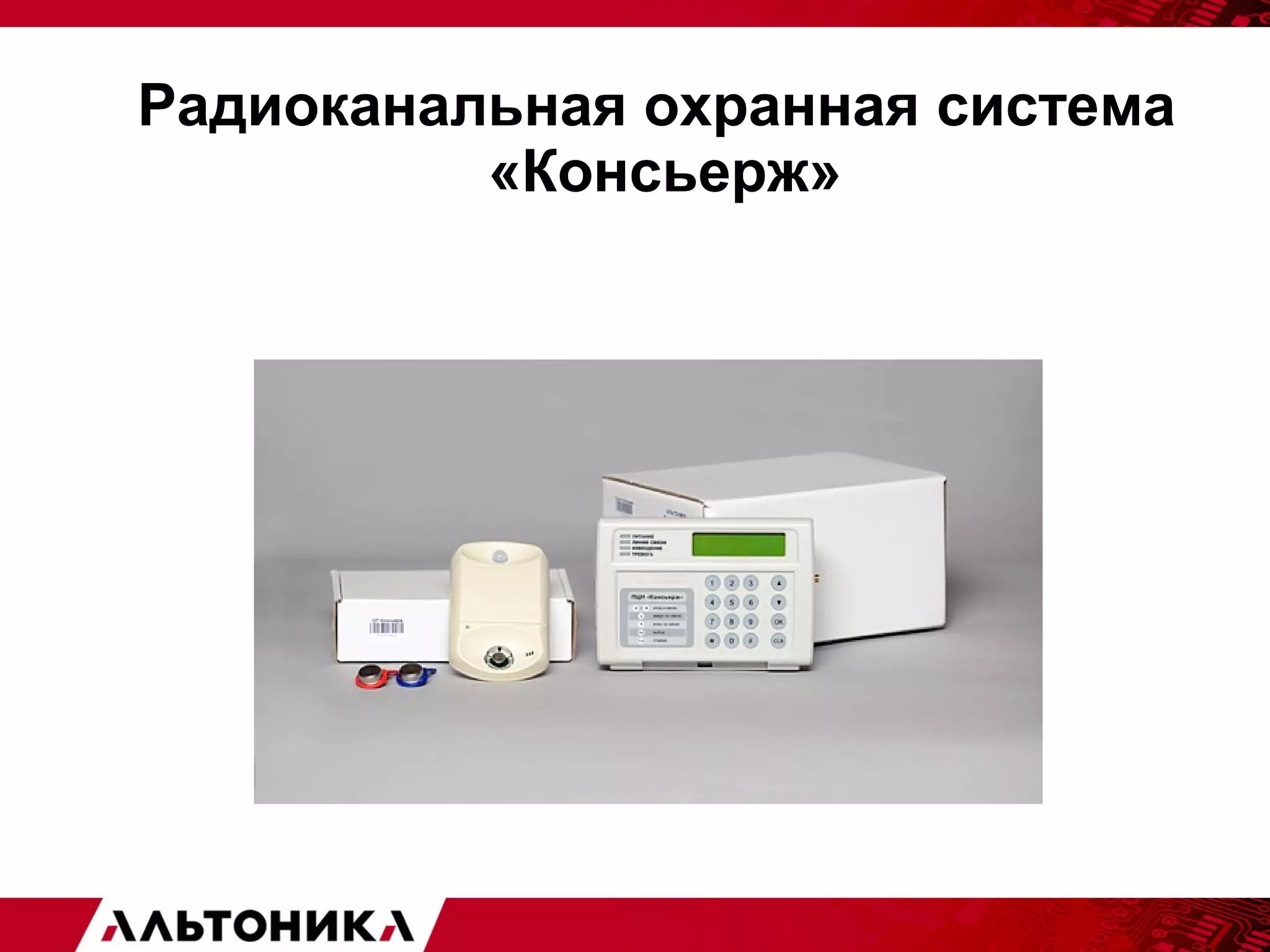

Радиоканальная охранная система
«Консьерж»

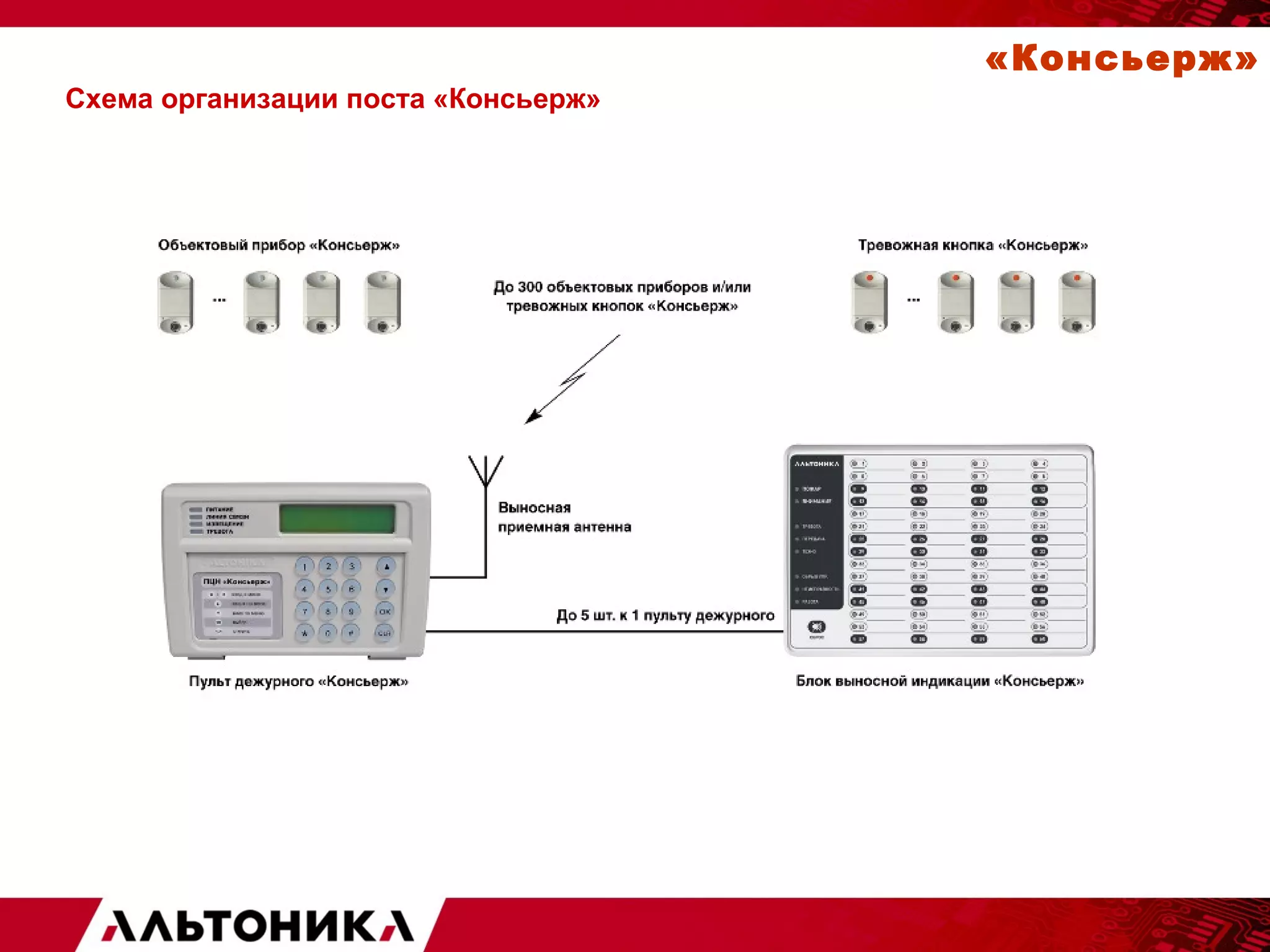

Схема организации поста «Консьерж»

Варианты
подключения к
объектовому прибору
и тревожной
кнопке «Консьерж»
датчиков

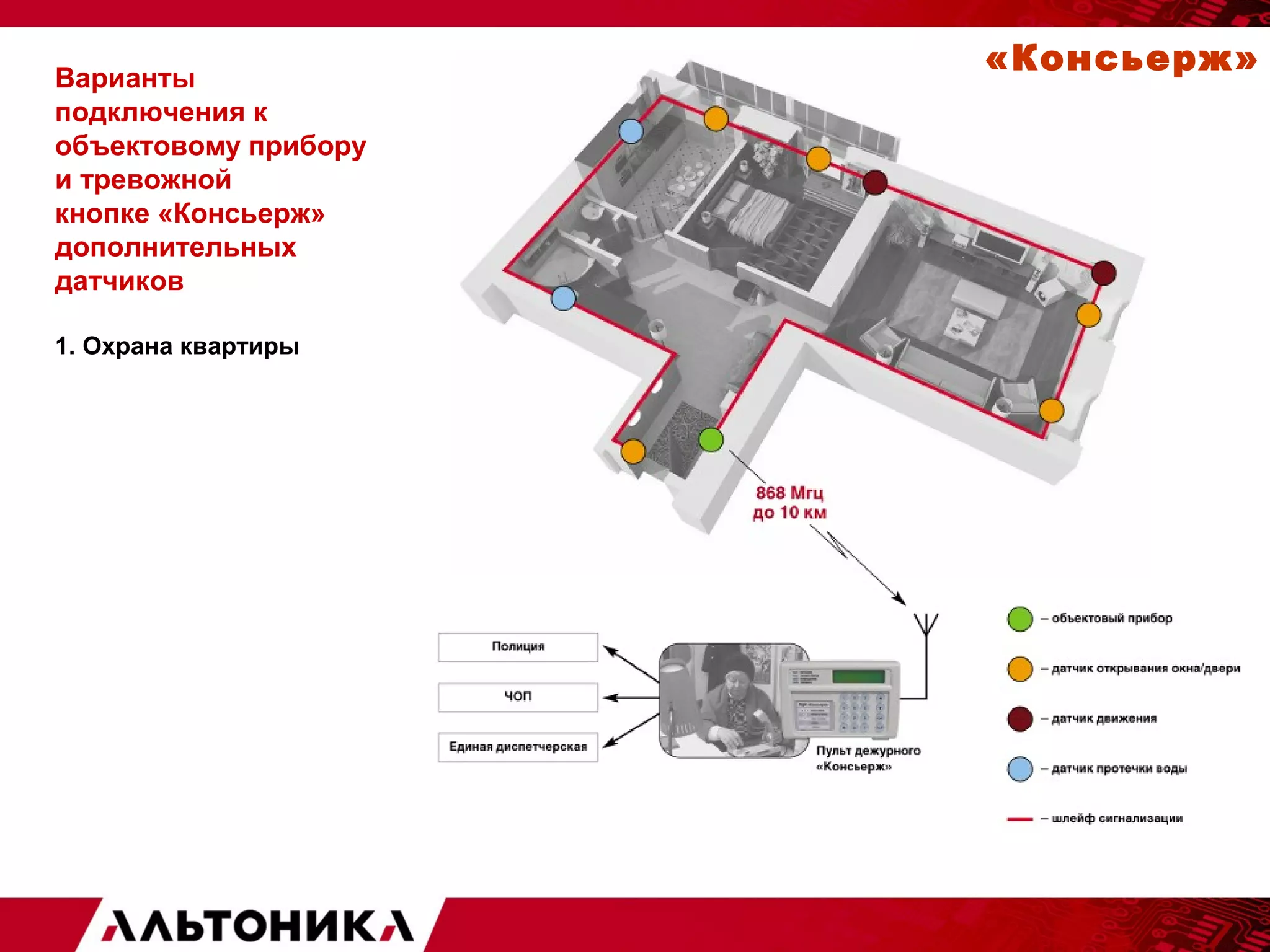

1. Охрана квартиры

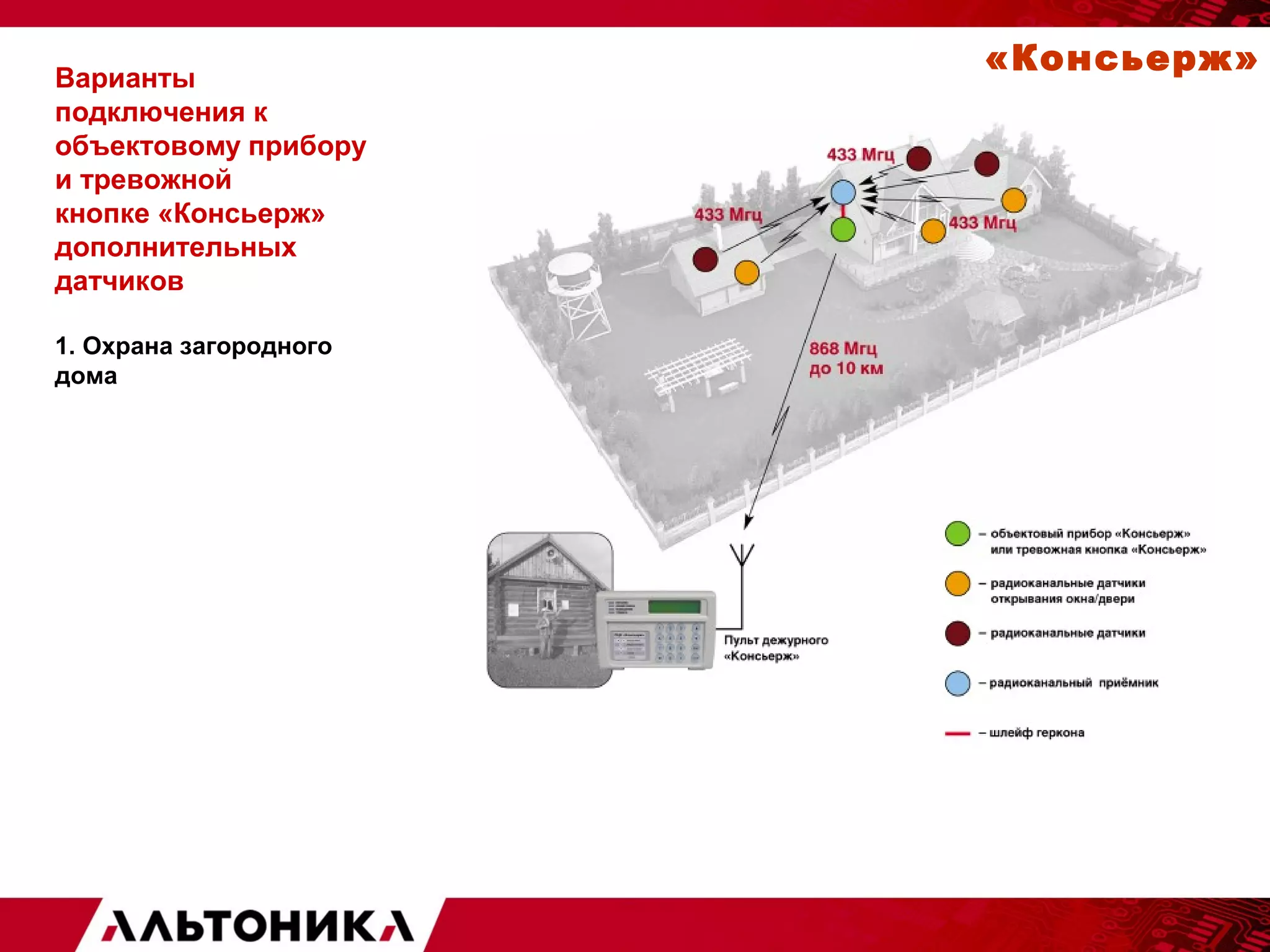

Варианты
подключения к
объектовому прибору
и тревожной
кнопке «Консьерж»
датчиков
1. Охрана загородного
дома

ЧОО «Защита СБ» (Ступино)
микрорайон «Дубки»

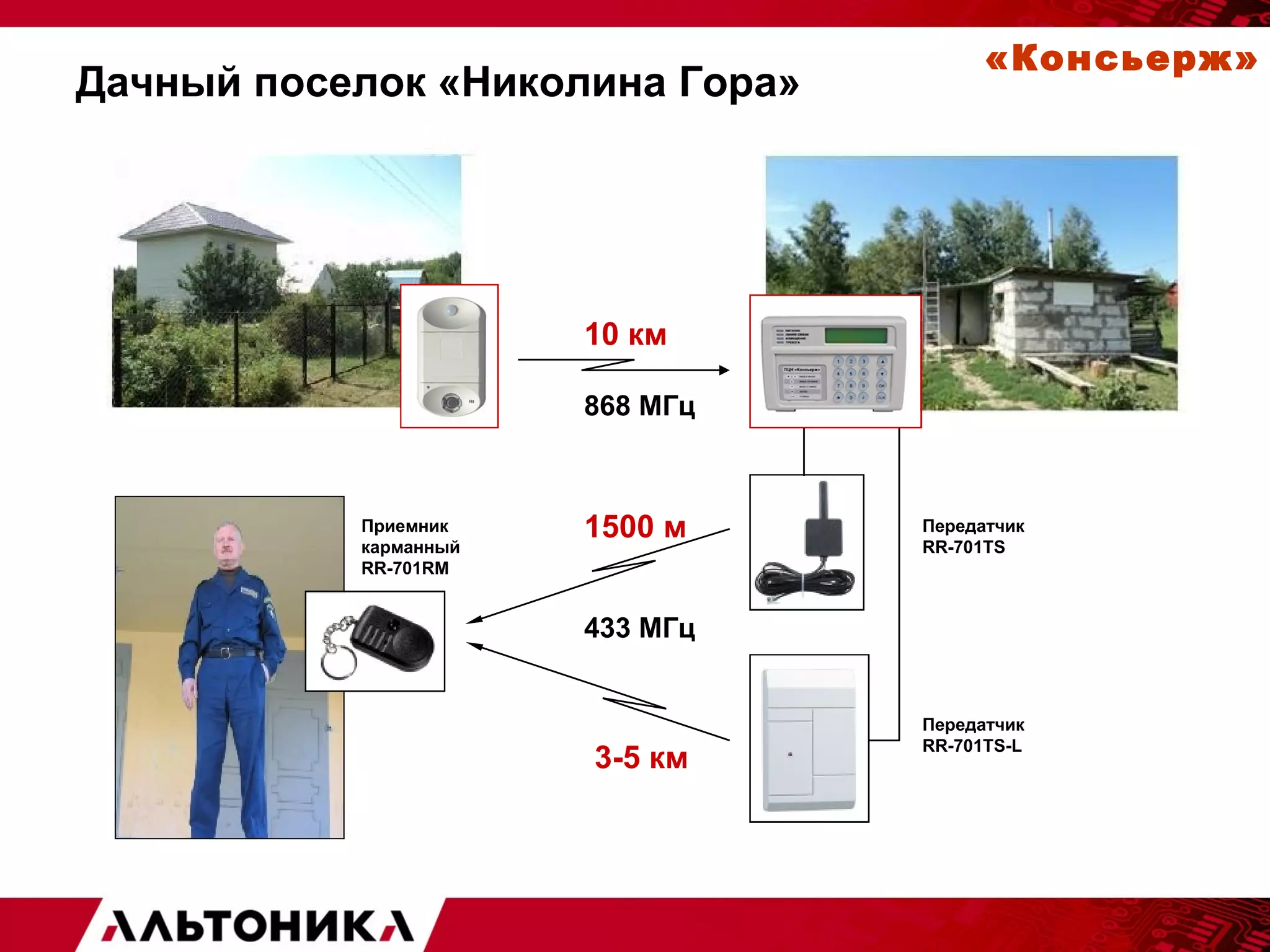

Дачный поселок «Николина Гора»
10 км
868 МГц
1500 м
433 МГц
3-5 км
Приемник
карманный
RR-701RM
RR-701TS
RR-701TS-L

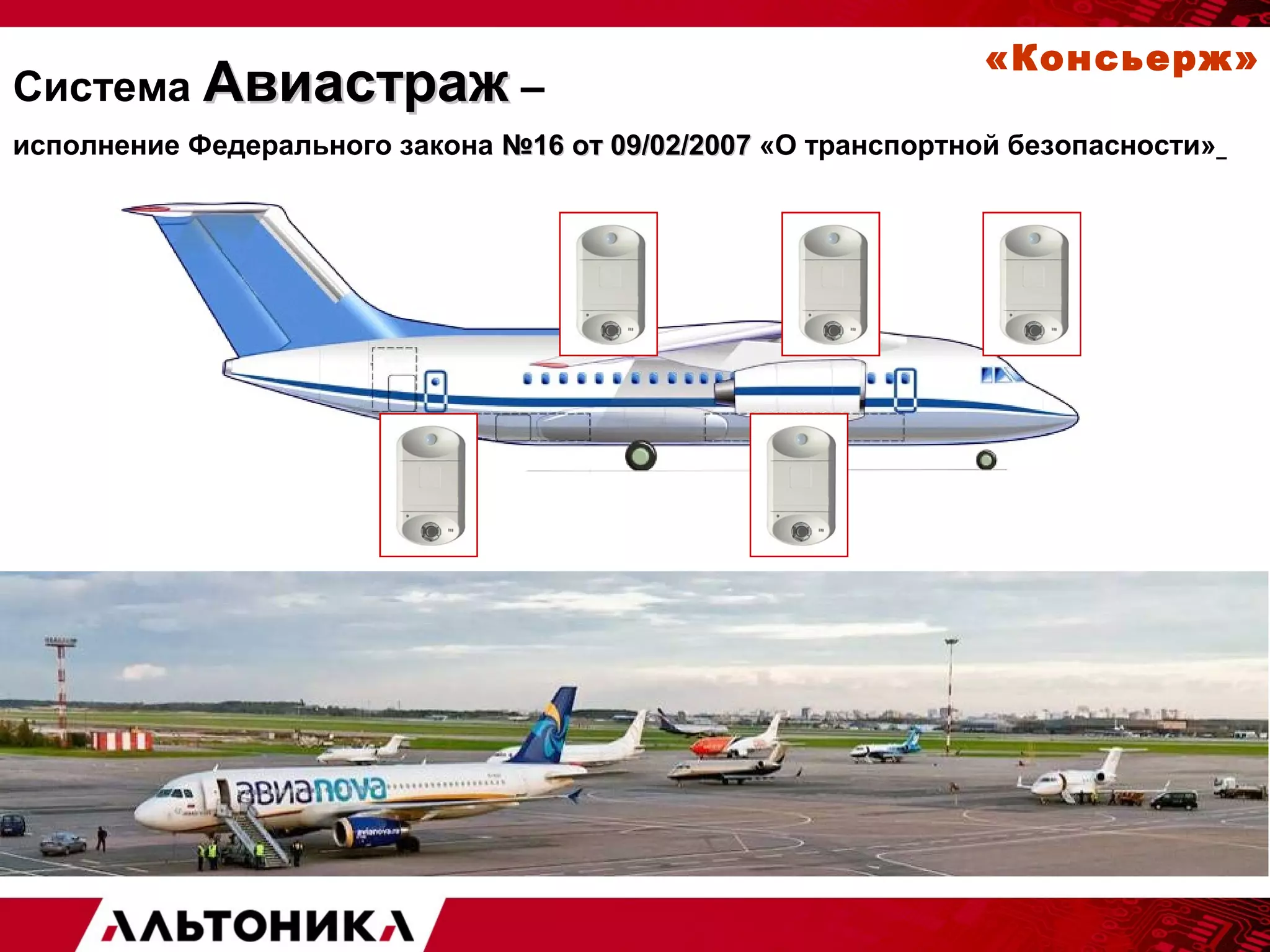

Система ААввииаассттрраажж –
исполнение Федерального закона №1166 оотт 0099//0022//22000077 «О транспортной безопасности»

Радиоканальная охранная система

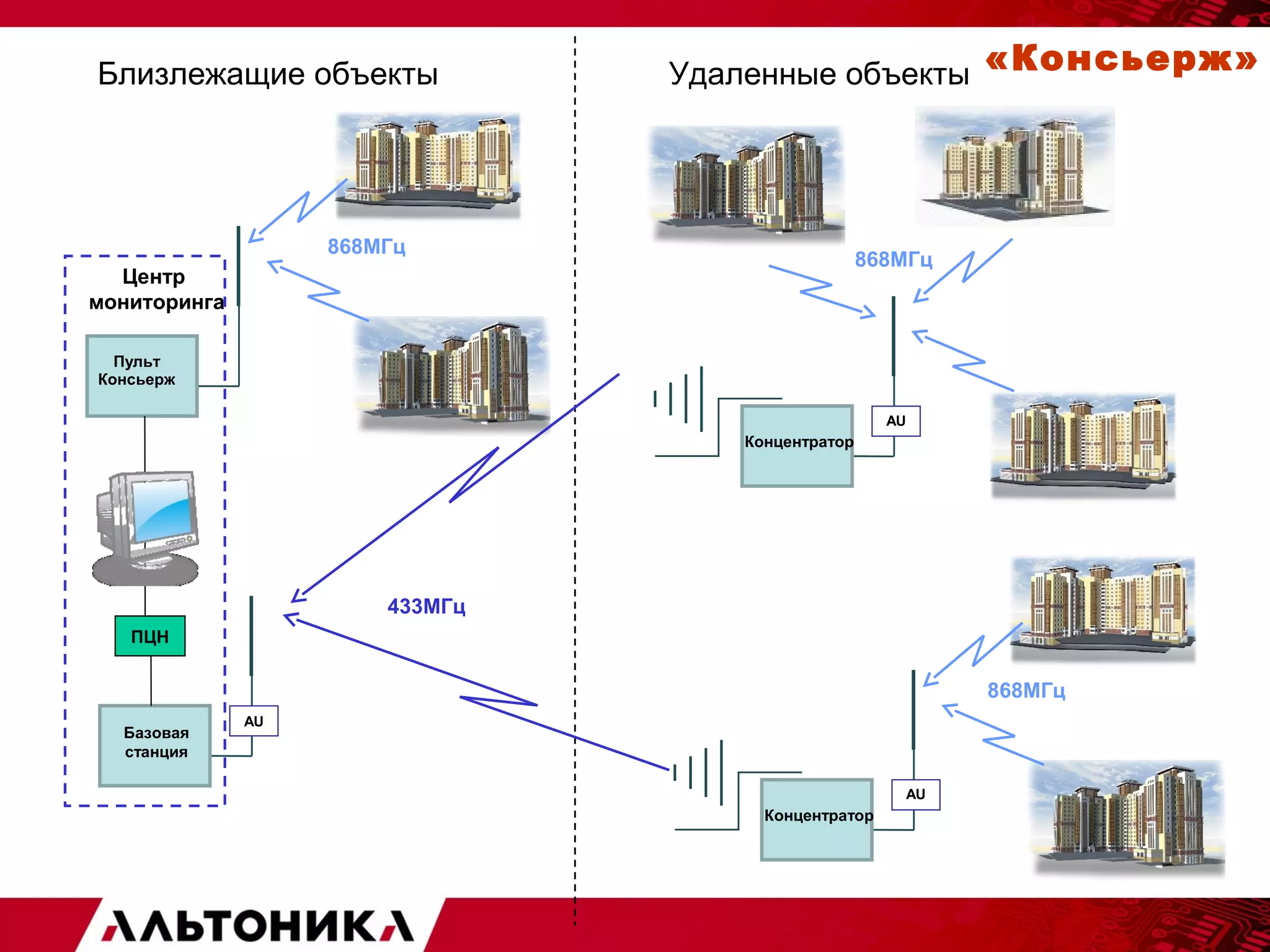

Пример реализации проекта
«Безопасная среда»
Версия № 2

AU
Концентратор
868МГц
AU
Концентратор
868МГц
Близлежащие объекты
AU Базовая
станция
433МГц
ПЦН
Удаленные объекты
Пульт
Консьерж
868МГц
Центр
мониторинга

Победа в конкурсе
«Лучший инновационный продукт 2013»

Преимущества обратного канала – Уменьшение количества посылок
Односторонний канал Двухсторонний канал
Количество передаваемых
сообщений снижается в разы
Помехи в эфире

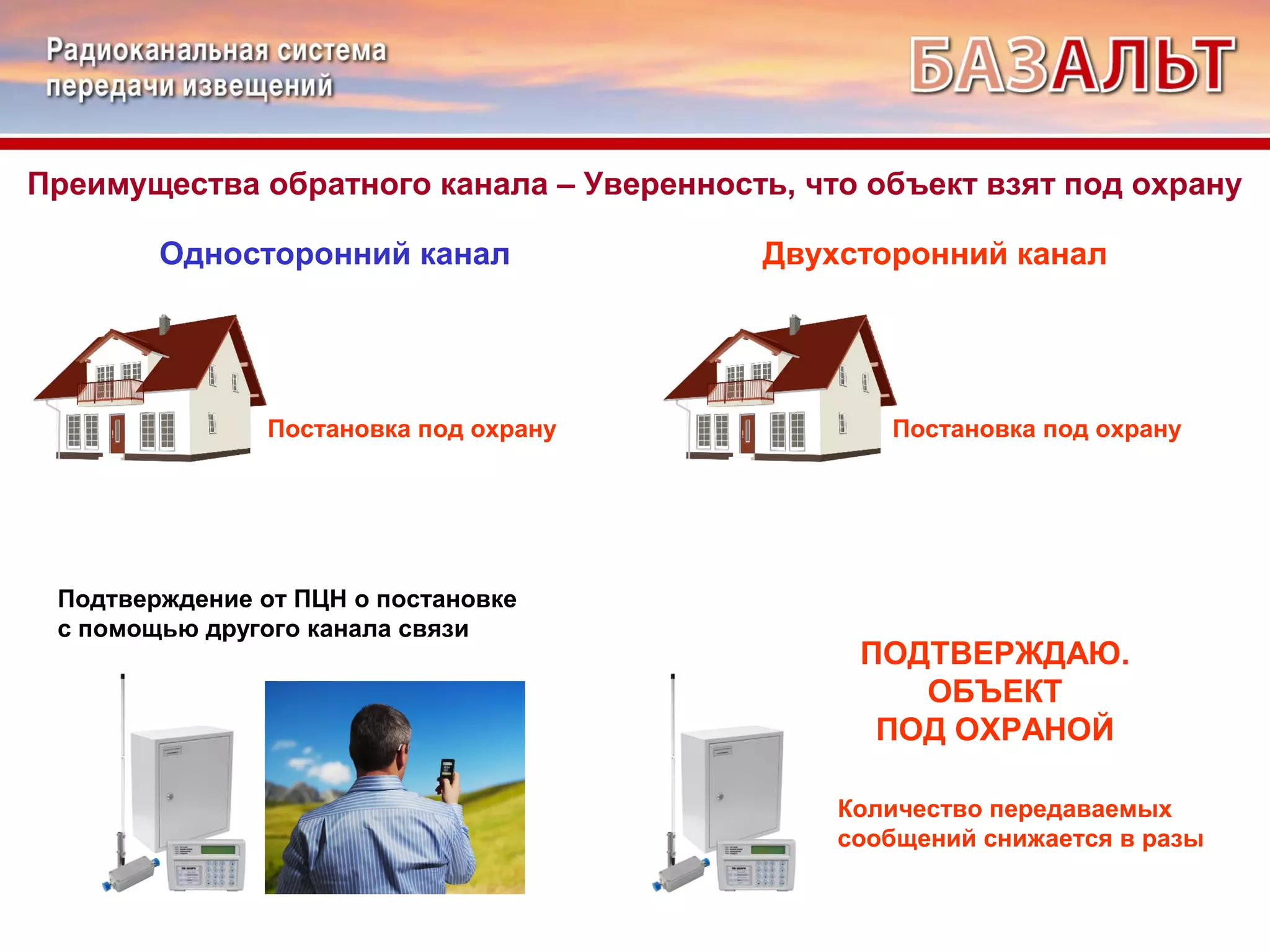

Преимущества обратного канала – Уверенность, что объект взят под охрану
Постановка под охрану Постановка под охрану
Количество передаваемых
сообщений снижается в разы
Подтверждение от ПЦН о постановке
с помощью другого канала связи
ПОДТВЕРЖДАЮ.
ОБЪЕКТ
ПОД ОХРАНОЙ

Преимущества обратного канала – Удаленное обслуживание
Если надо на объекте провести
обслуживание (переписать ТМ ключи,
переназначить шлейфы, изменить
прошивку – требуется выезд на
объект тех специалиста!!!
Потеря времени, ресурса и др.
Множество операций с объектом
можно проводить без выезда
техспециалиста на объект – удаленно.

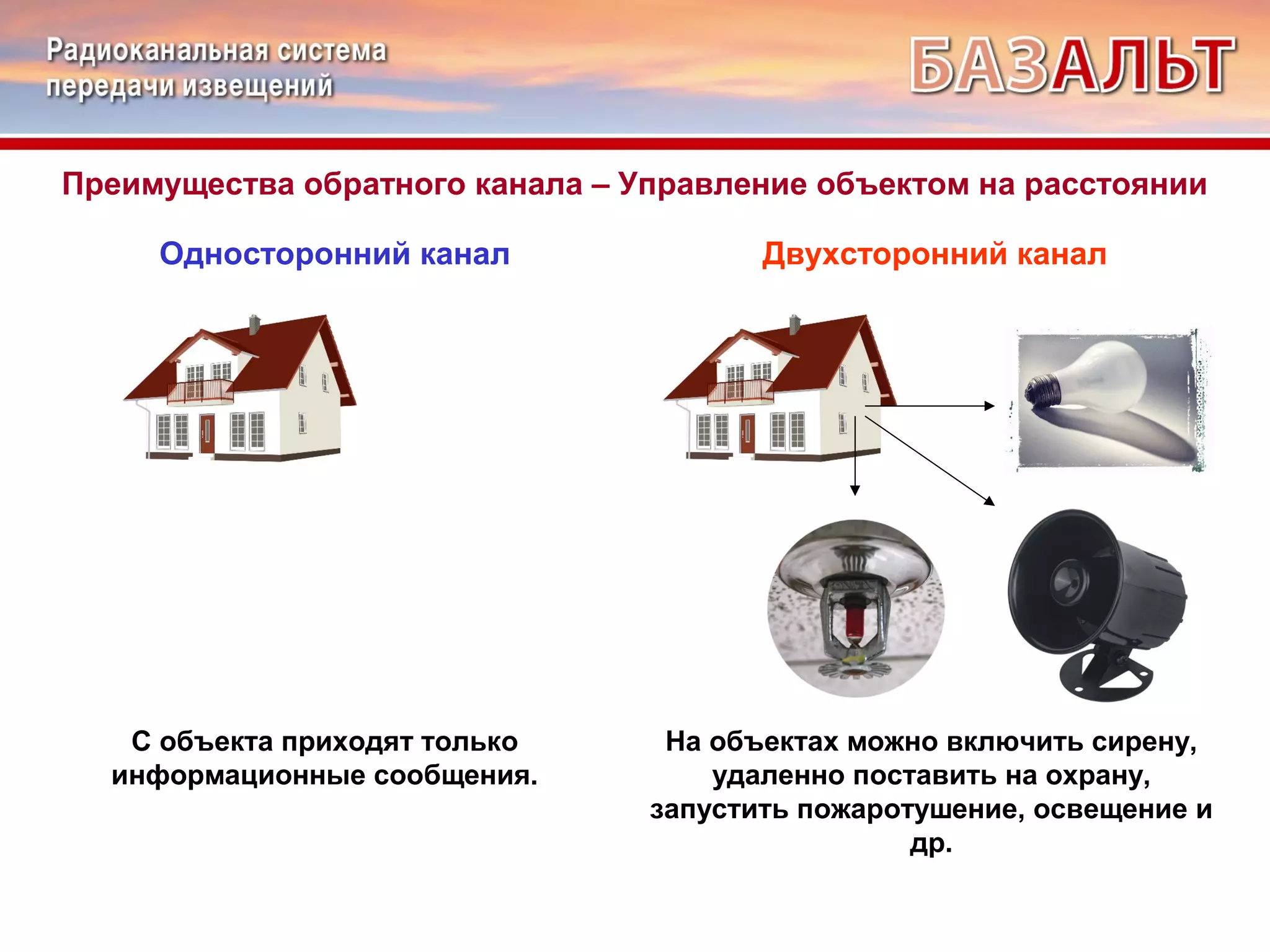

Преимущества обратного канала – Управление объектом на расстоянии
С объекта приходят только
информационные сообщения.
На объектах можно включить сирену,
удаленно поставить на охрану,
запустить пожаротушение, освещение и
др.

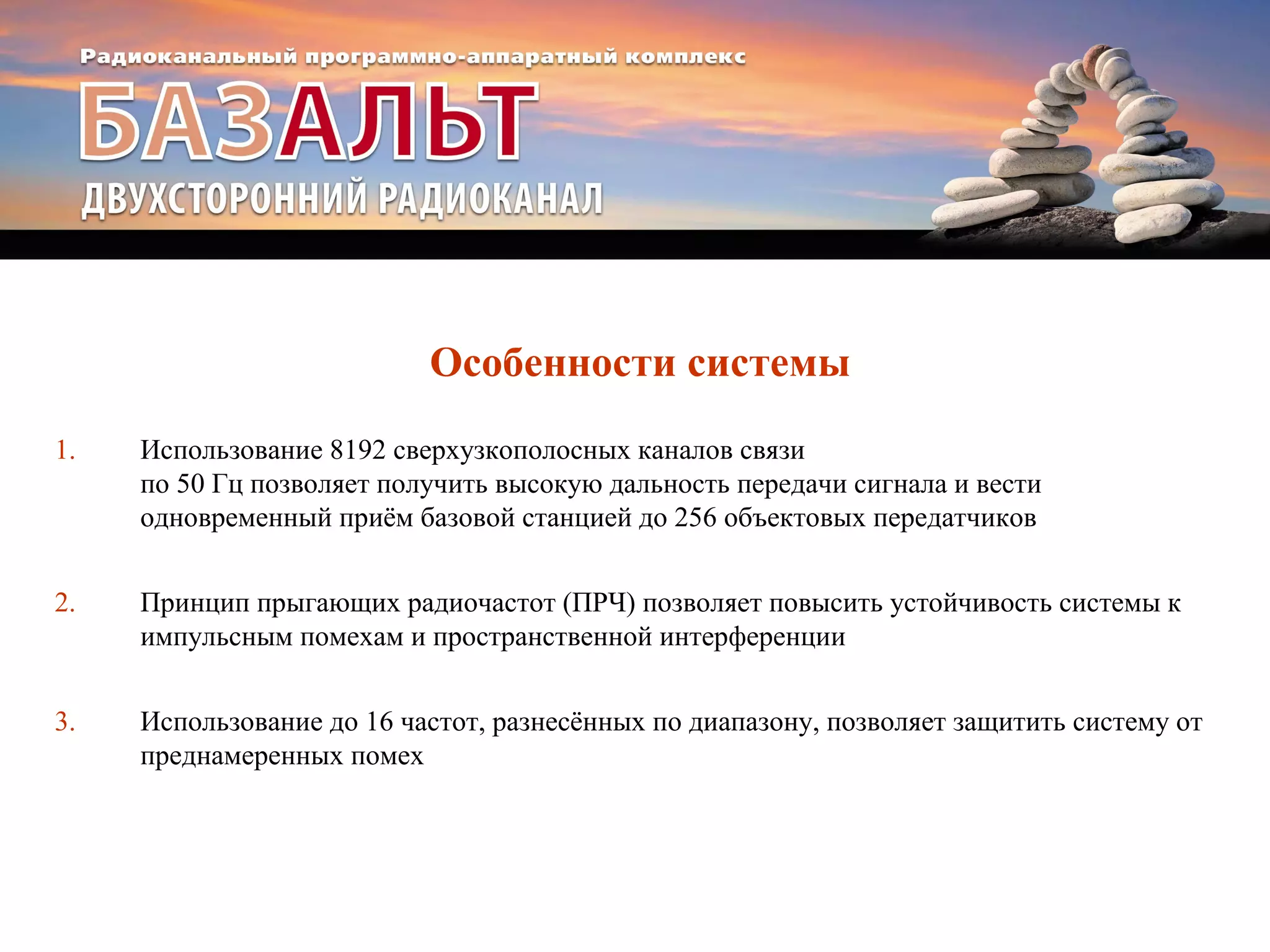

Особенности системы
1. Использование 8192 сверхузкополосных каналов связи
по 50 Гц позволяет получить высокую дальность передачи сигнала и вести
одновременный приём базовой станцией до 256 объектовых передатчиков
2. Принцип прыгающих радиочастот (ПРЧ) позволяет повысить устойчивость системы к
импульсным помехам и пространственной интерференции
3. Использование до 16 частот, разнесённых по диапазону, позволяет защитить систему от
преднамеренных помех

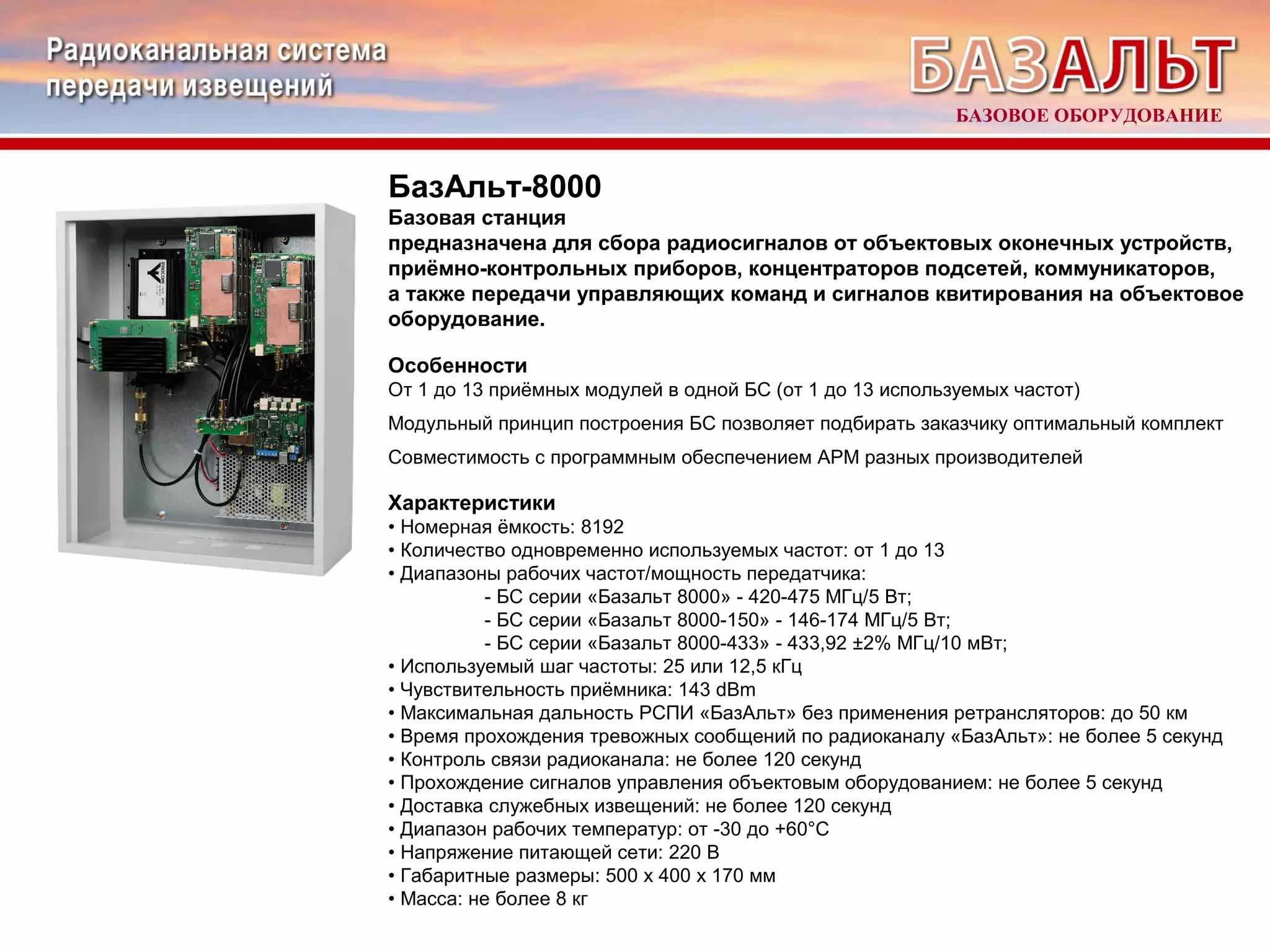

БАЗОВОЕ ОБОРУДОВАНИЕ
БазАльт-8000

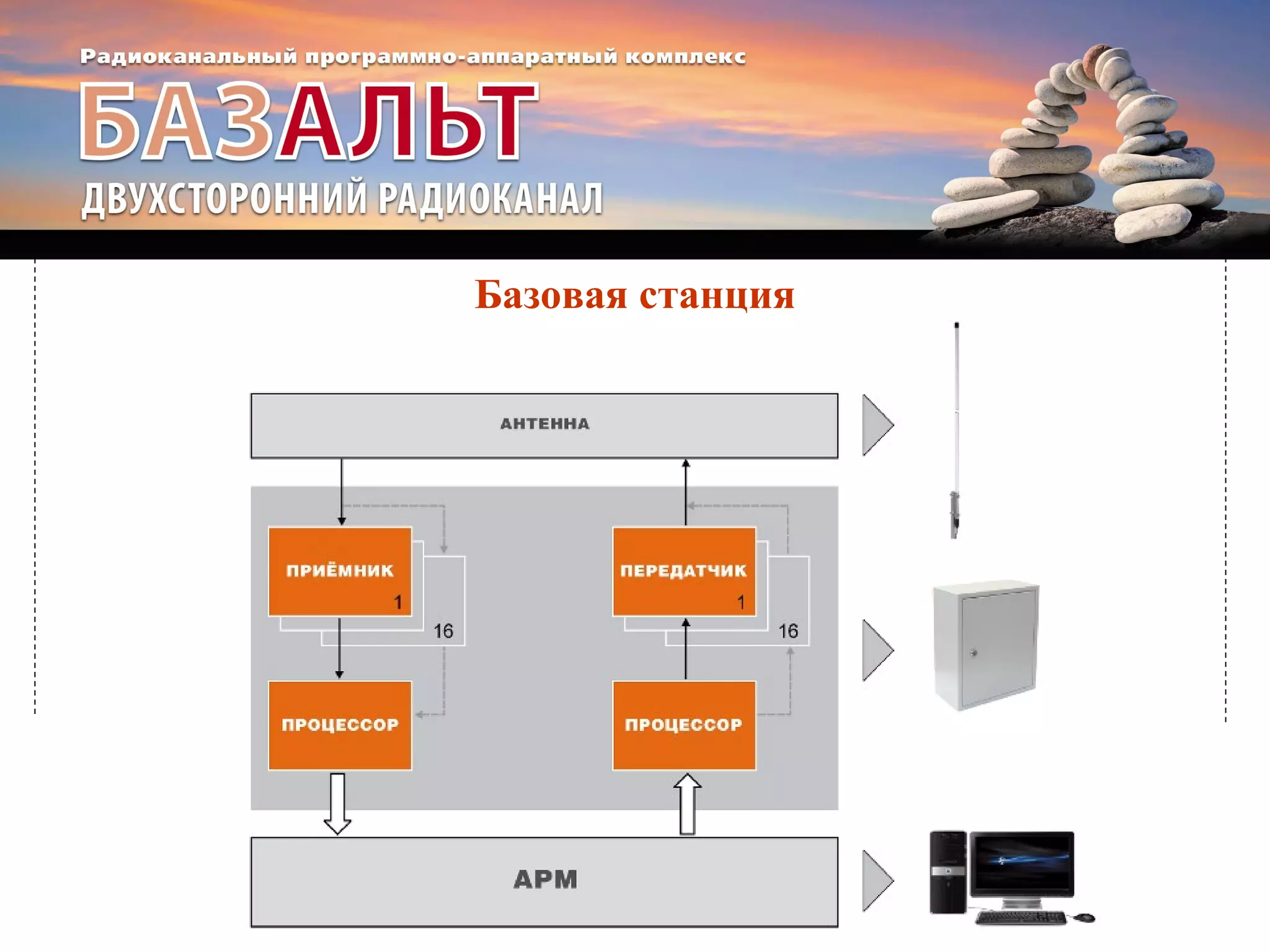

Базовая станция
предназначена для сбора радиосигналов от объектовых оконечных устройств,
приёмно-контрольных приборов, концентраторов подсетей, коммуникаторов,
а также передачи управляющих команд и сигналов квитирования на объектовое
оборудование.
Особенности
От 1 до 13 приёмных модулей в одной БС (от 1 до 13 используемых частот)
Модульный принцип построения БС позволяет подбирать заказчику оптимальный комплект
Совместимость с программным обеспечением АРМ разных производителей
Характеристики
• Номерная ёмкость: 8192
• Количество одновременно используемых частот: от 1 до 13
• Диапазоны рабочих частот/мощность передатчика:
- БС серии «Базальт 8000» - 420-475 МГц/5 Вт;
- БС серии «Базальт 8000-150» - 146-174 МГц/5 Вт;
- БС серии «Базальт 8000-433» - 433,92 ±2% МГц/10 мВт;
• Используемый шаг частоты: 25 или 12,5 кГц
• Чувствительность приёмника: 143 dBm
• Максимальная дальность РСПИ «БазАльт» без применения ретрансляторов: до 50 км
• Время прохождения тревожных сообщений по радиоканалу «БазАльт»: не более 5 секунд
• Контроль связи радиоканала: не более 120 секунд
• Прохождение сигналов управления объектовым оборудованием: не более 5 секунд
• Доставка служебных извещений: не более 120 секунд
• Напряжение питающей сети: 220 В
• Масса: не более 8 кг

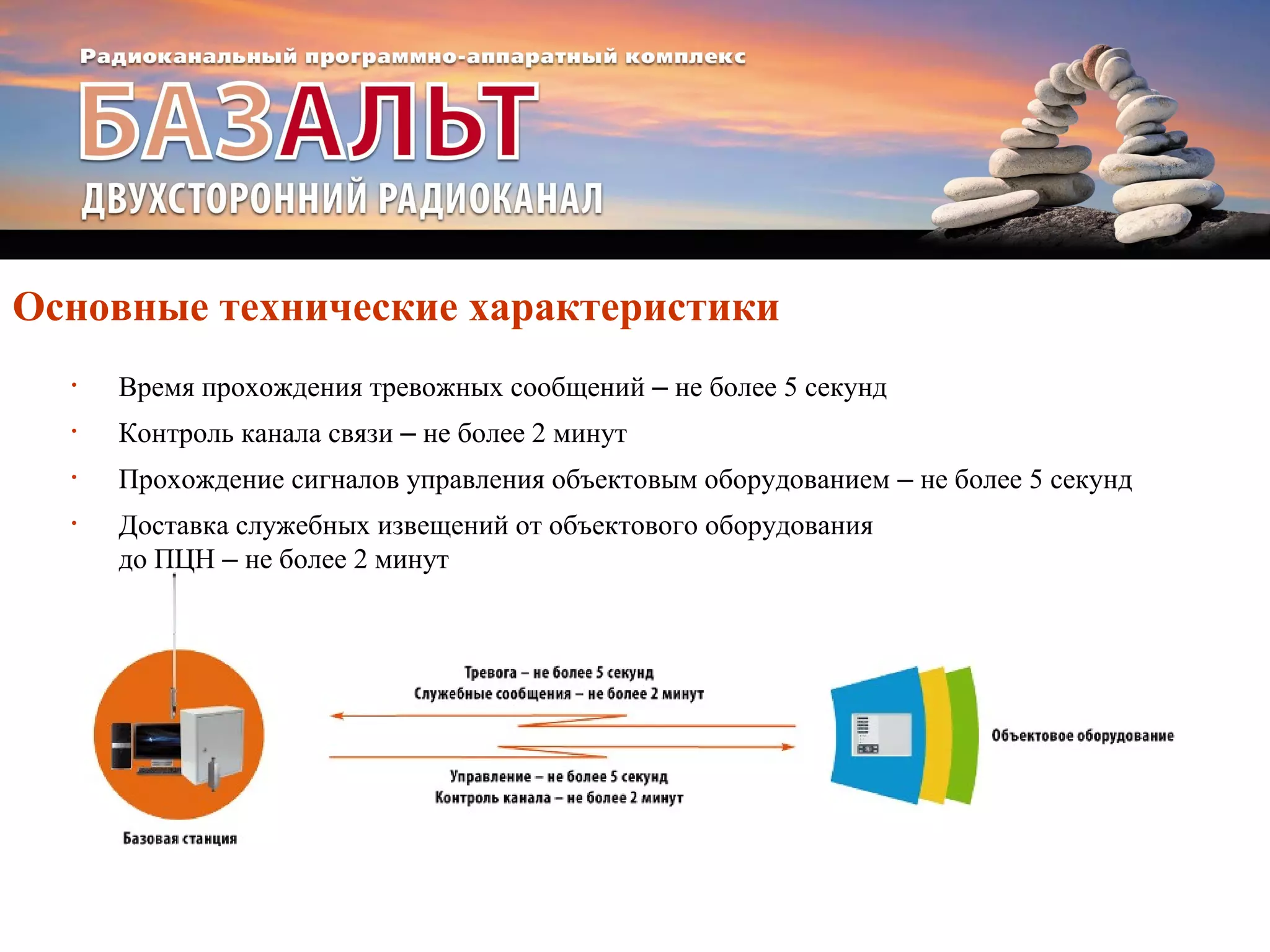

Основные технические характеристики
• Время прохождения тревожных сообщений – не более 5 секунд
• Контроль канала связи – не более 2 минут
• Прохождение сигналов управления объектовым оборудованием – не более 5 секунд
• Доставка служебных извещений от объектового оборудования
до ПЦН – не более 2 минут

ОБЪЕКТОВОЕ ОБОРУДОВАНИЕ

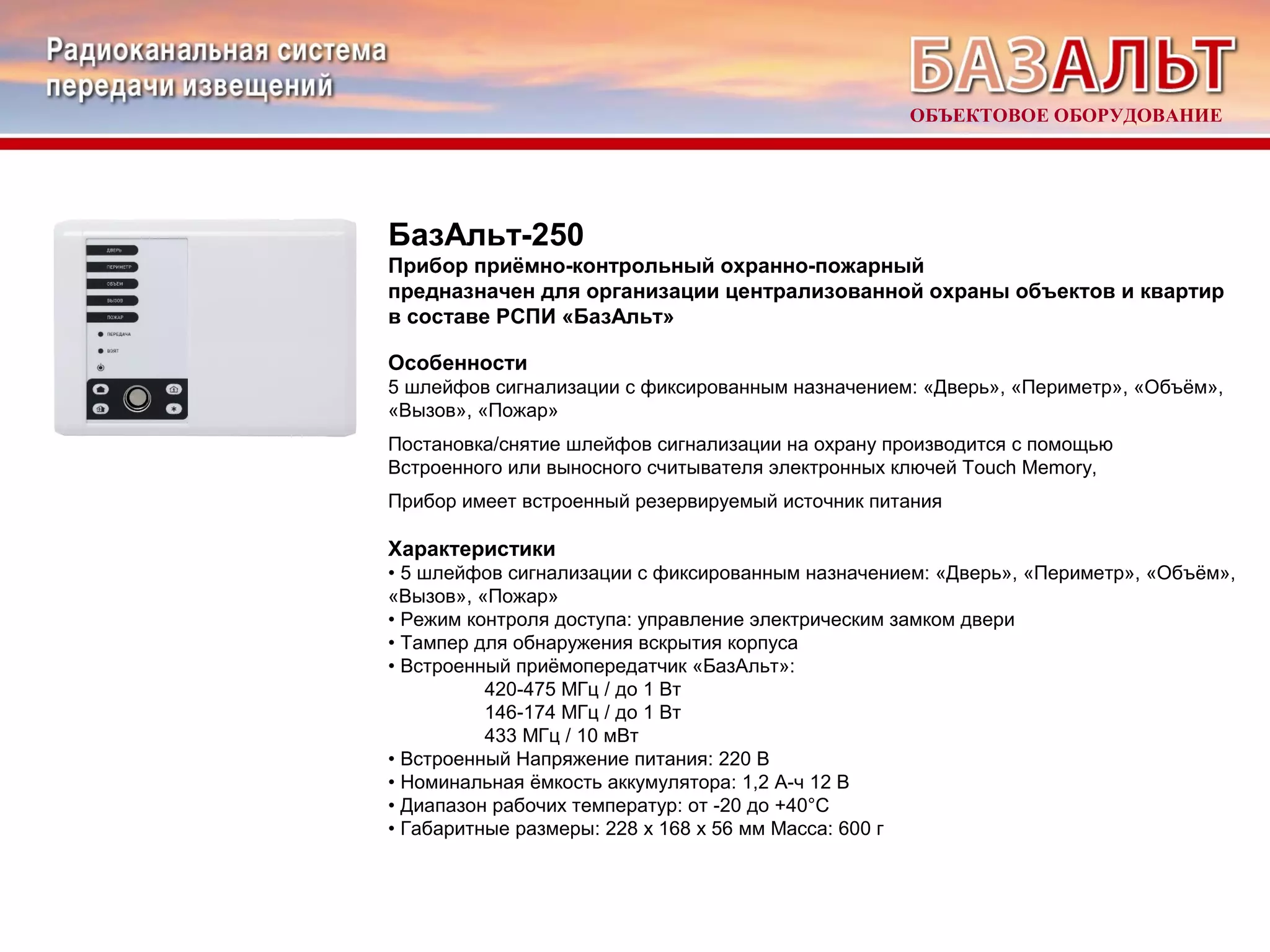

БазАльт-250
Прибор приёмно-контрольный охранно-пожарный
предназначен для организации централизованной охраны объектов и квартир
в составе РСПИ «БазАльт»
5 шлейфов сигнализации с фиксированным назначением: «Дверь», «Периметр», «Объём»,
«Вызов», «Пожар»
Постановка/снятие шлейфов сигнализации на охрану производится с помощью
Встроенного или выносного считывателя электронных ключей Touch Memory,
Прибор имеет встроенный резервируемый источник питания
• 5 шлейфов сигнализации с фиксированным назначением: «Дверь», «Периметр», «Объём»,
«Вызов», «Пожар»
• Режим контроля доступа: управление электрическим замком двери
• Тампер для обнаружения вскрытия корпуса
• Встроенный приёмопередатчик «БазАльт»:
420-475 МГц / до 1 Вт
146-174 МГц / до 1 Вт
433 МГц / 10 мВт
• Встроенный Напряжение питания: 220 В
• Номинальная ёмкость аккумулятора: 1,2 А-ч 12 В
• Габаритные размеры: 228 х 168 х 56 мм Масса: 600 г

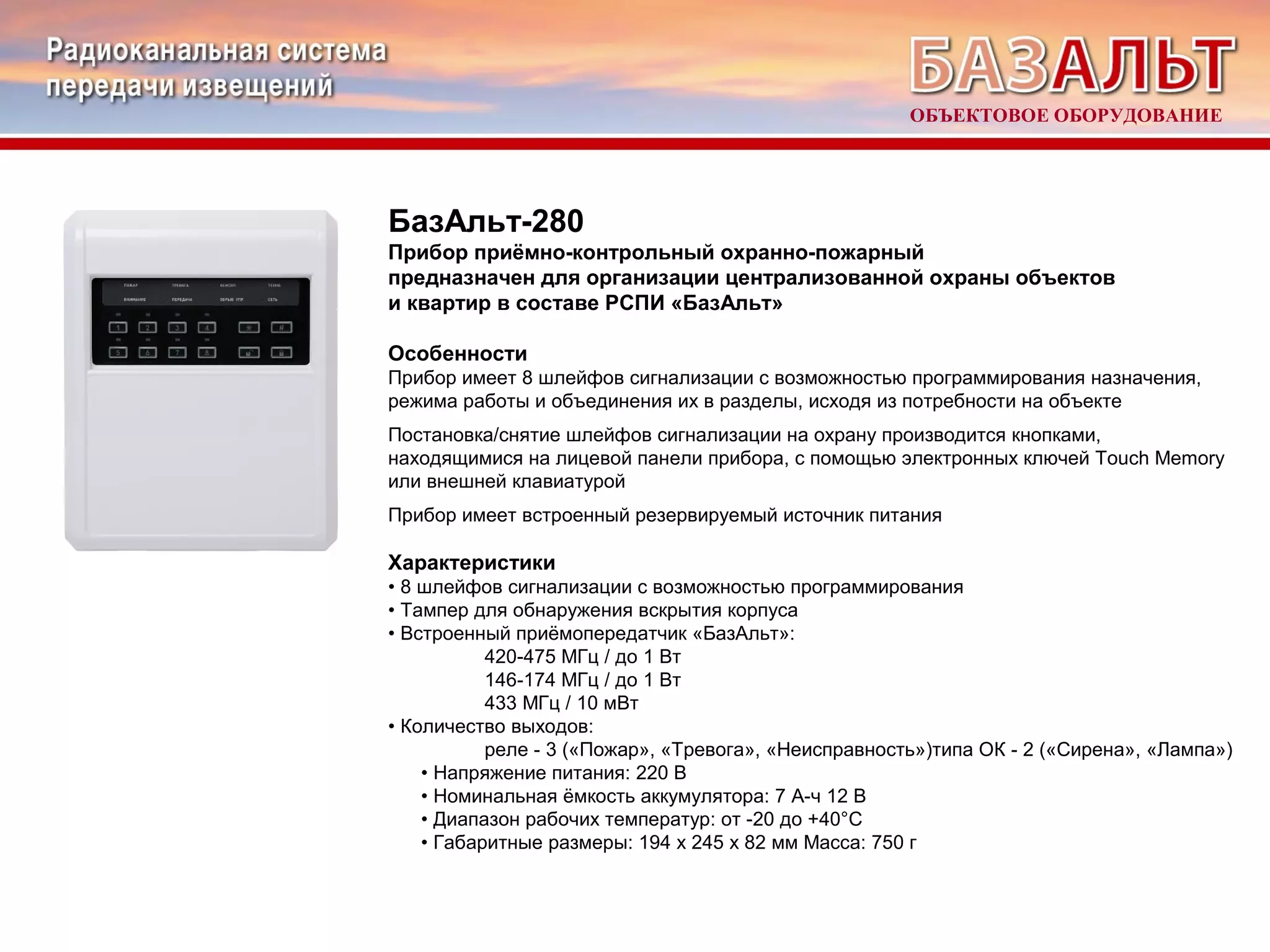

БазАльт-280
Прибор приёмно-контрольный охранно-пожарный
предназначен для организации централизованной охраны объектов
и квартир в составе РСПИ «БазАльт»
Прибор имеет 8 шлейфов сигнализации с возможностью программирования назначения,
режима работы и объединения их в разделы, исходя из потребности на объекте
Постановка/снятие шлейфов сигнализации на охрану производится кнопками,
находящимися на лицевой панели прибора, с помощью электронных ключей Touch Memory
или внешней клавиатурой
Прибор имеет встроенный резервируемый источник питания
• 8 шлейфов сигнализации с возможностью программирования
420-475 МГц / до 1 Вт
146-174 МГц / до 1 Вт
433 МГц / 10 мВт
• Количество выходов:
реле - 3 («Пожар», «Тревога», «Неисправность»)типа ОК - 2 («Сирена», «Лампа»)
• Номинальная ёмкость аккумулятора: 7 А-ч 12 В
• Габаритные размеры: 194 х 245 х 82 мм Масса: 750 г

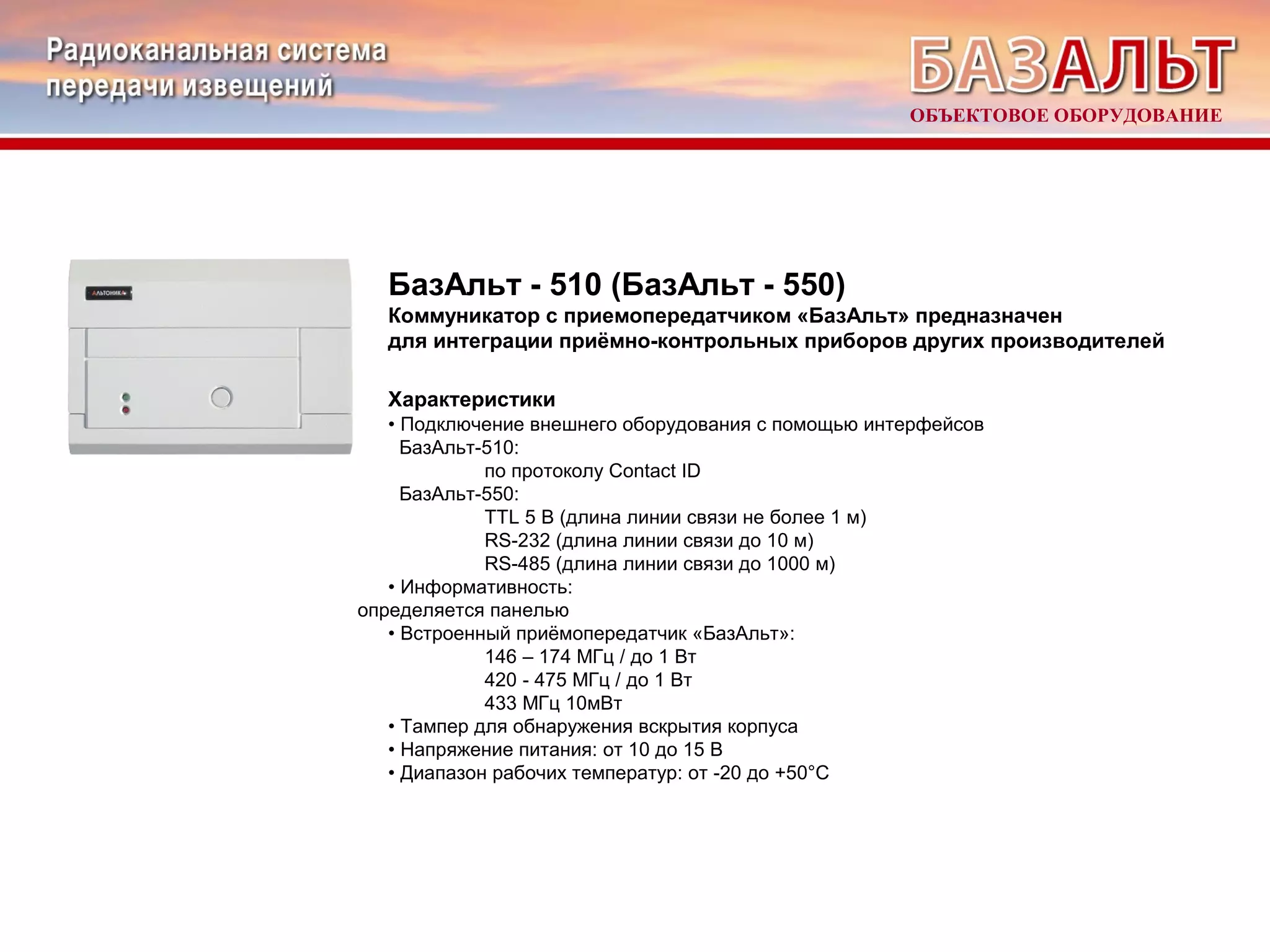

БазАльт - 510 (БазАльт - 550)
Коммуникатор с приемопередатчиком «БазАльт» предназначен
для интеграции приёмно-контрольных приборов других производителей
• Подключение внешнего оборудования с помощью интерфейсов
БазАльт-510:
по протоколу Contact ID
БазАльт-550:
TTL 5 В (длина линии связи не более 1 м)
RS-232 (длина линии связи до 10 м)
RS-485 (длина линии связи до 1000 м)
• Информативность:
определяется панелью
146 – 174 МГц / до 1 Вт
420 - 475 МГц / до 1 Вт
433 МГц 10мВт

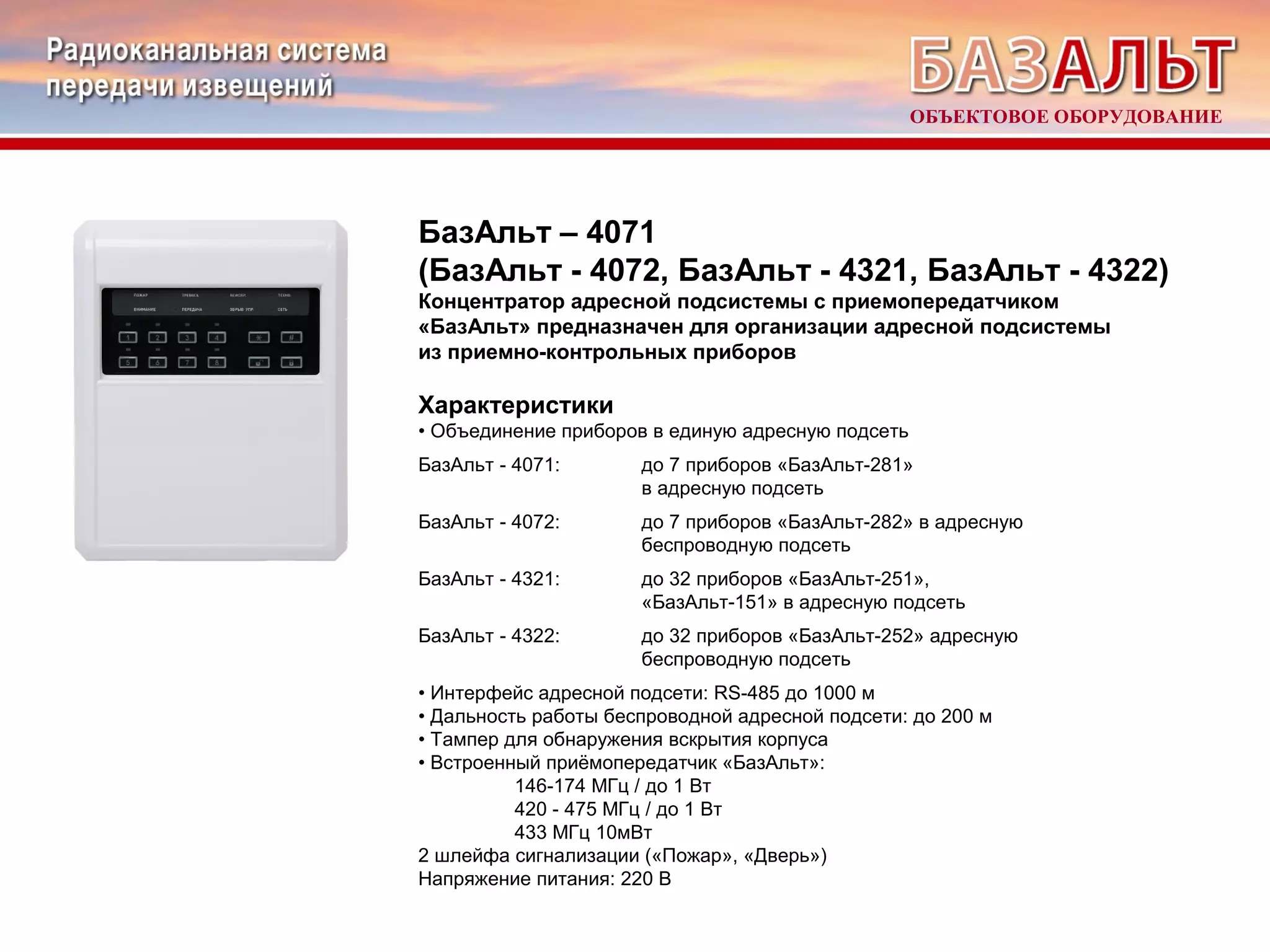

БазАльт – 4071
(БазАльт - 4072, БазАльт - 4321, БазАльт - 4322)
Концентратор адресной подсистемы с приемопередатчиком
«БазАльт» предназначен для организации адресной подсистемы
из приемно-контрольных приборов
• Объединение приборов в единую адресную подсеть
БазАльт - 4071: до 7 приборов «БазАльт-281»
в адресную подсеть
БазАльт - 4072: до 7 приборов «БазАльт-282» в адресную
беспроводную подсеть
БазАльт - 4321: до 32 приборов «БазАльт-251»,
«БазАльт-151» в адресную подсеть
БазАльт - 4322: до 32 приборов «БазАльт-252» адресную
беспроводную подсеть
• Интерфейс адресной подсети: RS-485 до 1000 м
• Дальность работы беспроводной адресной подсети: до 200 м
146-174 МГц / до 1 Вт
420 - 475 МГц / до 1 Вт
433 МГц 10мВт
2 шлейфа сигнализации («Пожар», «Дверь»)
Напряжение питания: 220 В

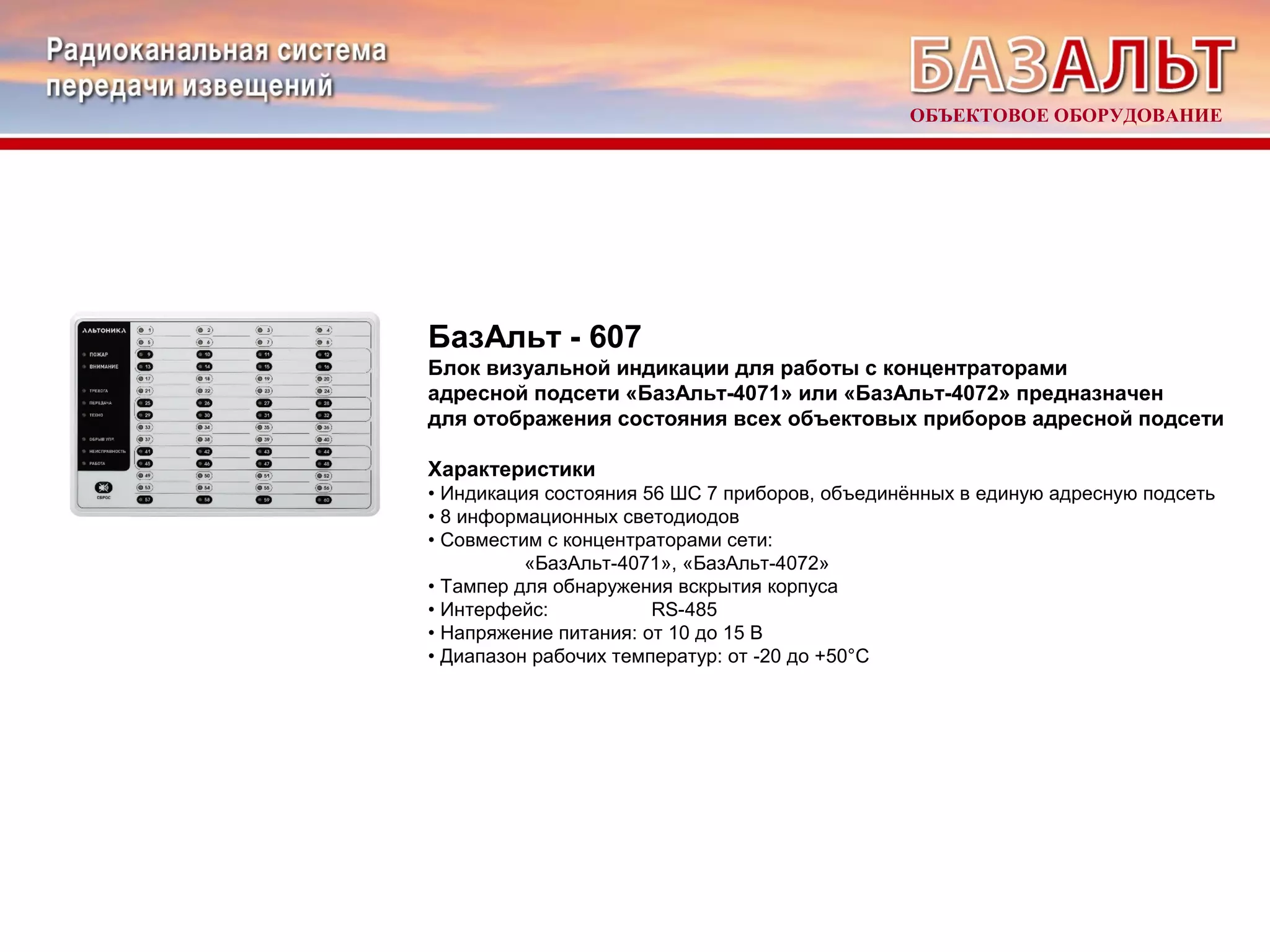

БазАльт - 607
Блок визуальной индикации для работы с концентраторами
адресной подсети «БазАльт-4071» или «БазАльт-4072» предназначен
для отображения состояния всех объектовых приборов адресной подсети
• Индикация состояния 56 ШС 7 приборов, объединённых в единую адресную подсеть
• Совместим с концентраторами сети:
«БазАльт-4071», «БазАльт-4072»
• Интерфейс: RS-485

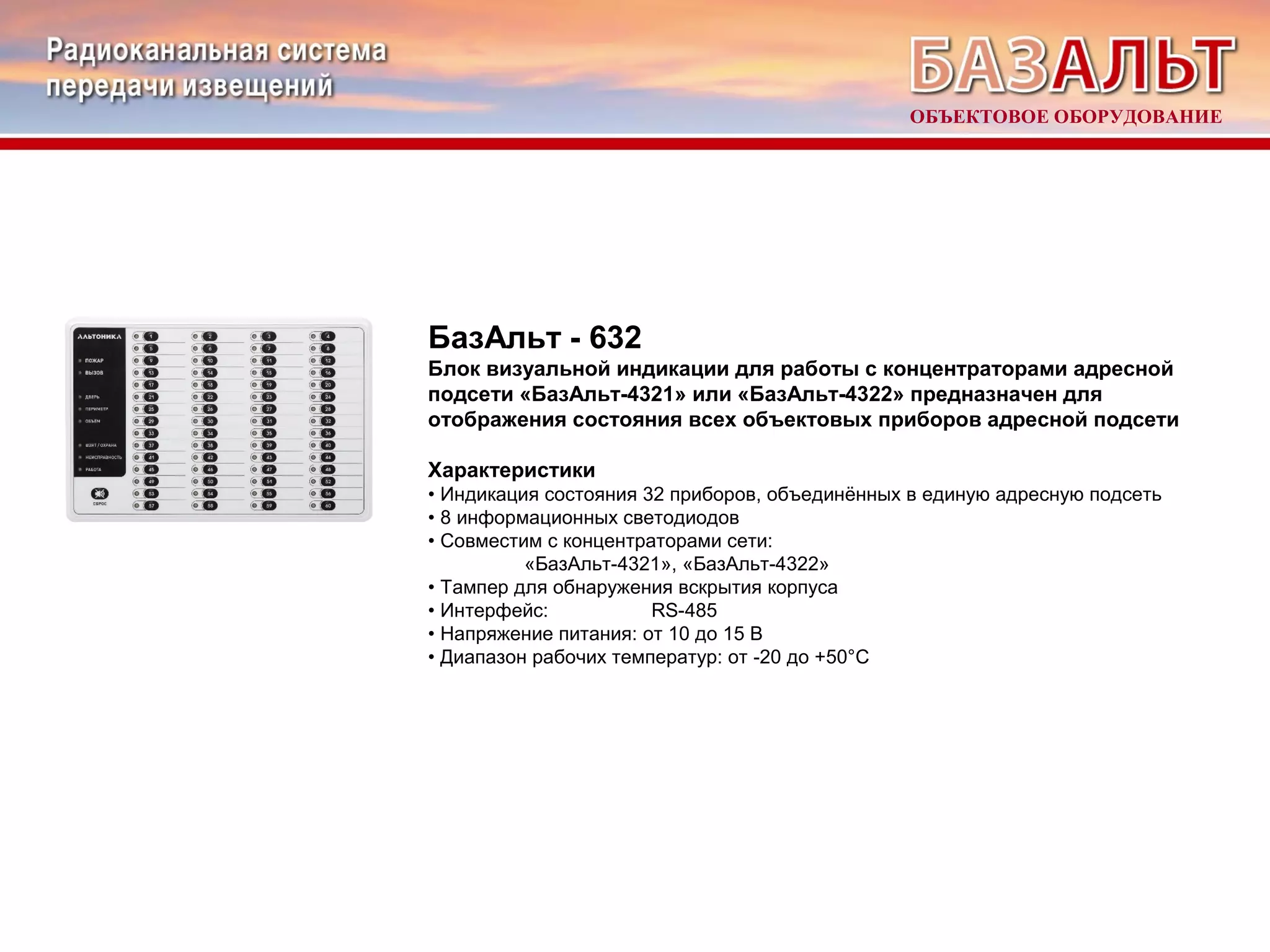

Блок визуальной индикации для работы с концентраторами адресной
подсети «БазАльт-4321» или «БазАльт-4322» предназначен для
отображения состояния всех объектовых приборов адресной подсети
• Индикация состояния 32 приборов, объединённых в единую адресную подсеть
• Совместим с концентраторами сети:
«БазАльт-4321», «БазАльт-4322»
• Интерфейс: RS-485

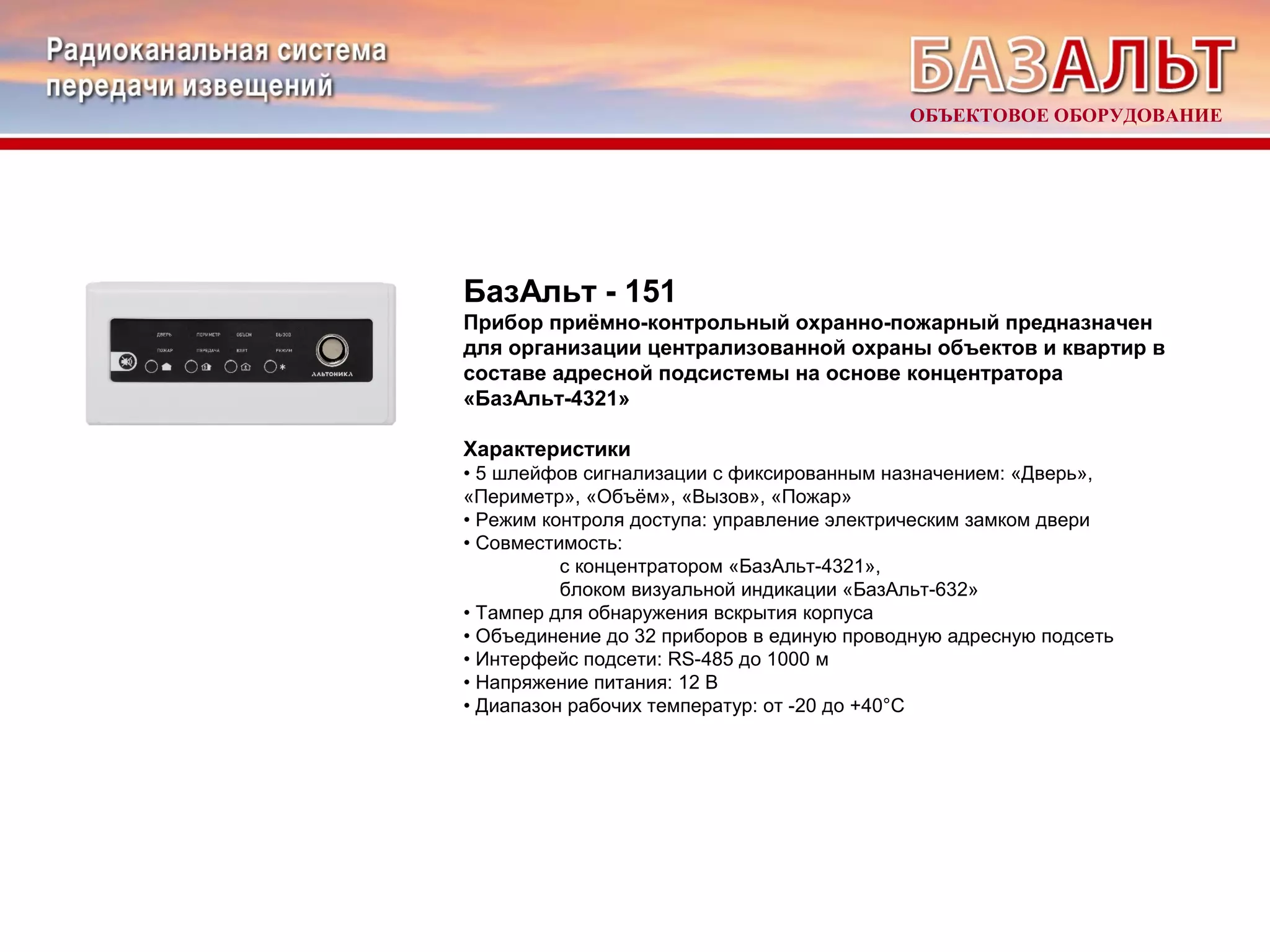

Прибор приёмно-контрольный охранно-пожарный предназначен
для организации централизованной охраны объектов и квартир в
составе адресной подсистемы на основе концентратора
«БазАльт-4321»
• 5 шлейфов сигнализации с фиксированным назначением: «Дверь»,
«Периметр», «Объём», «Вызов», «Пожар»
• Режим контроля доступа: управление электрическим замком двери
• Совместимость:
с концентратором «БазАльт-4321»,
блоком визуальной индикации «БазАльт-632»
• Объединение до 32 приборов в единую проводную адресную подсеть
• Интерфейс подсети: RS-485 до 1000 м

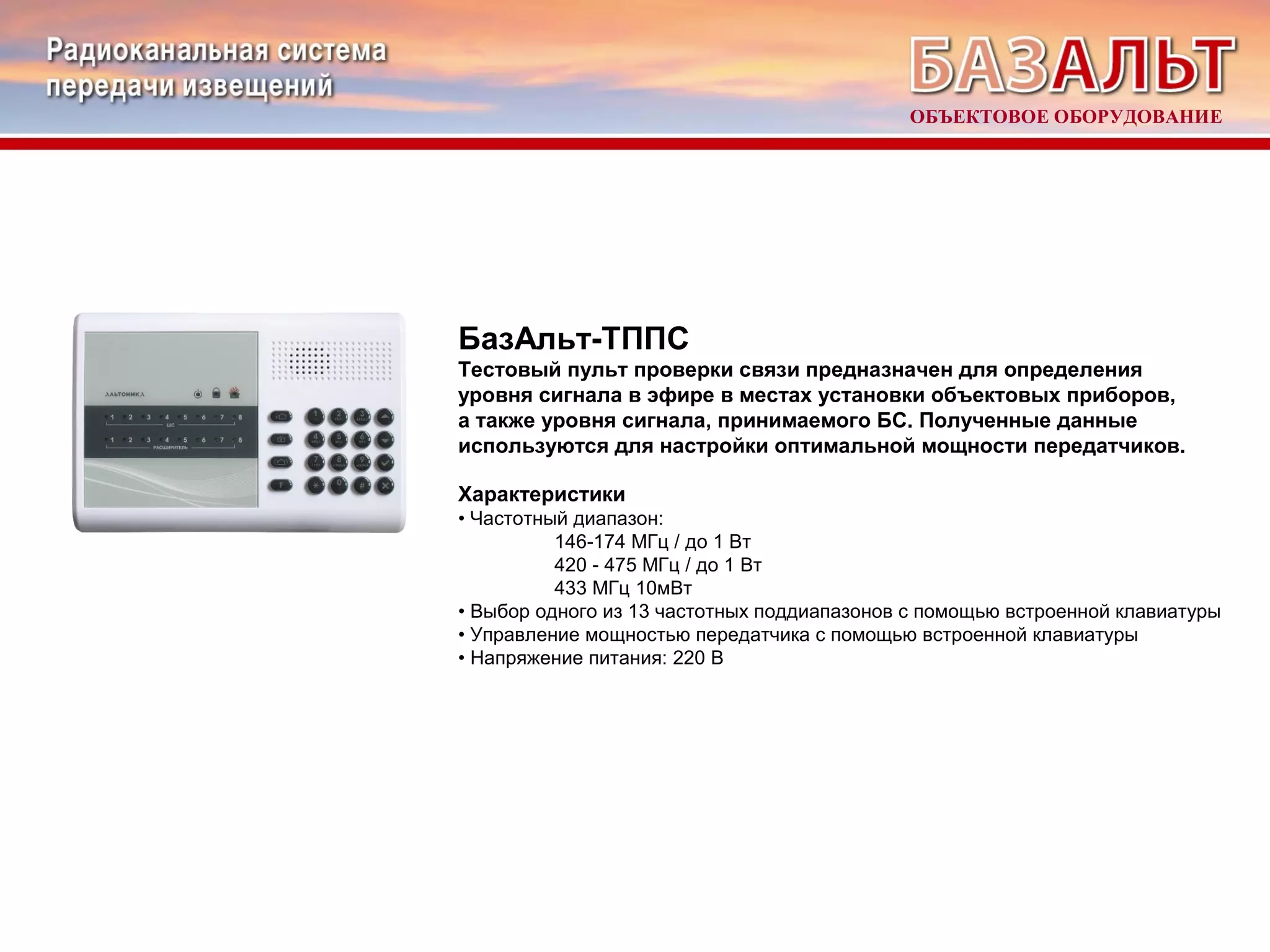

БазАльт-ТППС
Тестовый пульт проверки связи предназначен для определения
уровня сигнала в эфире в местах установки объектовых приборов,
а также уровня сигнала, принимаемого БС. Полученные данные
используются для настройки оптимальной мощности передатчиков.
• Частотный диапазон:
146-174 МГц / до 1 Вт
420 - 475 МГц / до 1 Вт
433 МГц 10мВт
• Выбор одного из 13 частотных поддиапазонов с помощью встроенной клавиатуры
• Управление мощностью передатчика с помощью встроенной клавиатуры

Презентация компании "Альтоника"

Презентация компании "Альтоника"

More Related Content

What's hot

More from journalrubezh

Презентация компании "Альтоника"

Editor's Notes
