1. Оборудование для построения
пассивных оптических сетей
xPON
www.eltex.nsk.ru

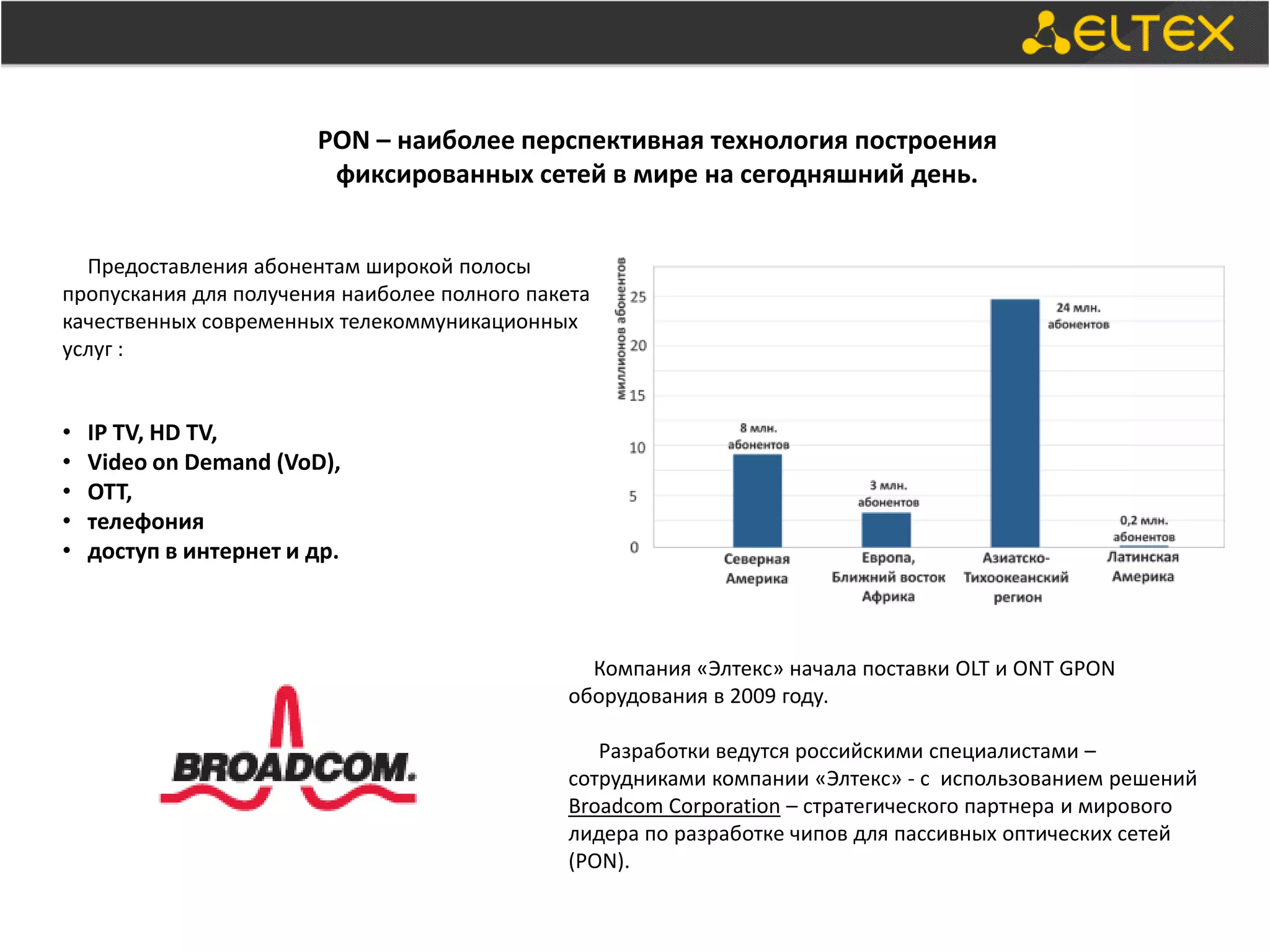

2. PON – наиболее перспективная технология построения
фиксированных сетей в мире на сегодняшний день.
Предоставления абонентам широкой полосы
пропускания для получения наиболее полного пакета
качественных современных телекоммуникационных
услуг :
• IP TV, HD TV,
• Video on Demand (VoD),
• OTT,
• телефония
• доступ в интернет и др.
Компания «Элтекс» начала поставки OLT и ONT GPON
оборудования в 2009 году.
Разработки ведутся российскими специалистами –
сотрудниками компании «Элтекс» - с использованием решений
Broadcom Corporation – стратегического партнера и мирового
лидера по разработке чипов для пассивных оптических сетей
(PON).

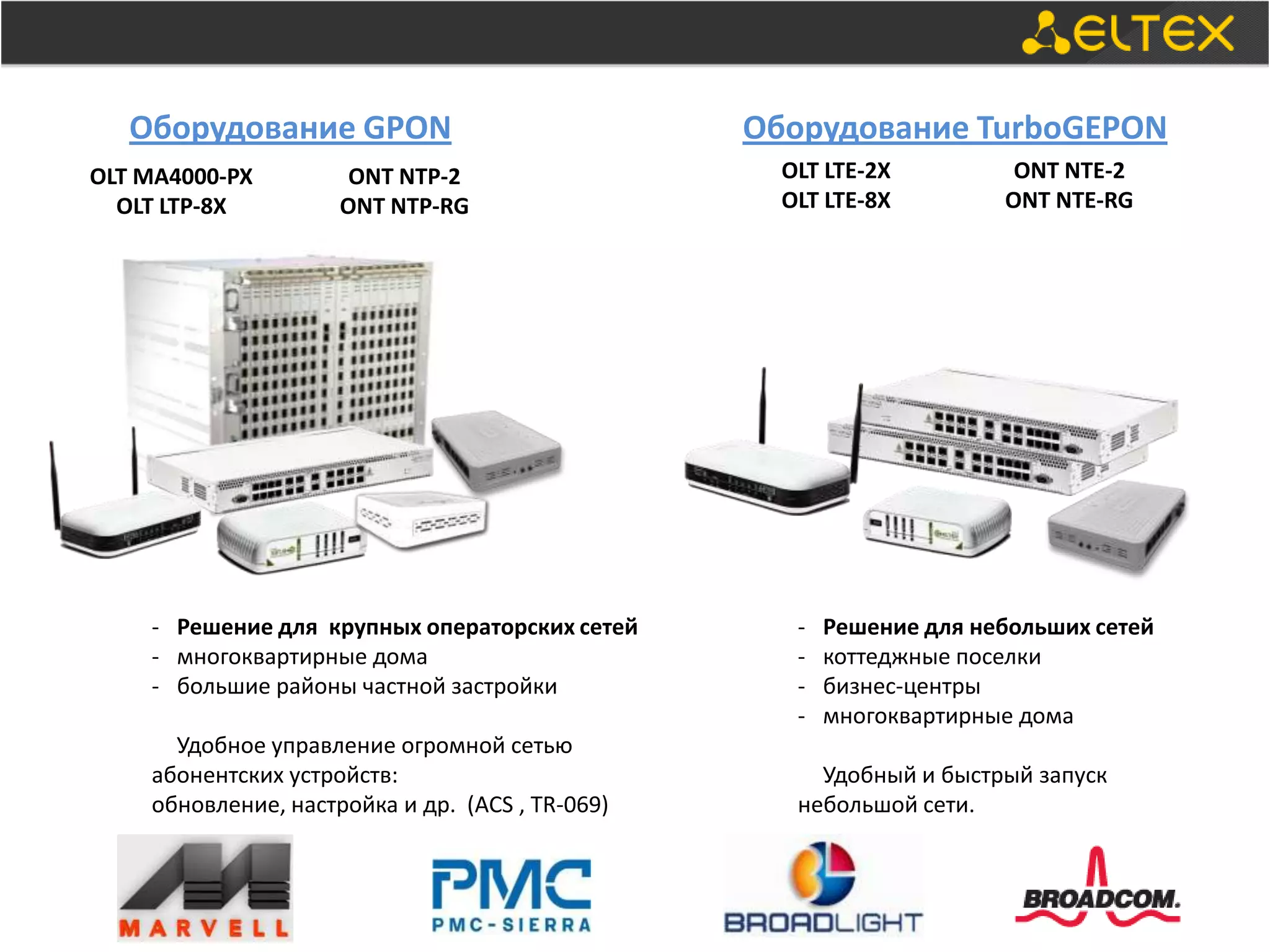

3. Оборудование GPON Оборудование TurboGEPON
OLT MA4000-PX ONT NTP-2 OLT LTE-2X ONT NTE-2
OLT LTP-8X ONT NTP-RG OLT LTE-8X ONT NTE-RG
- Решение для крупных операторских сетей - Решение для небольших сетей
- многоквартирные дома - коттеджные поселки
- большие районы частной застройки - бизнес-центры
- многоквартирные дома
Удобное управление огромной сетью
абонентских устройств: Удобный и быстрый запуск
обновление, настройка и др. (ACS , TR-069) небольшой сети.

4. Оборудование
GPON
www.eltex.nsk.ru

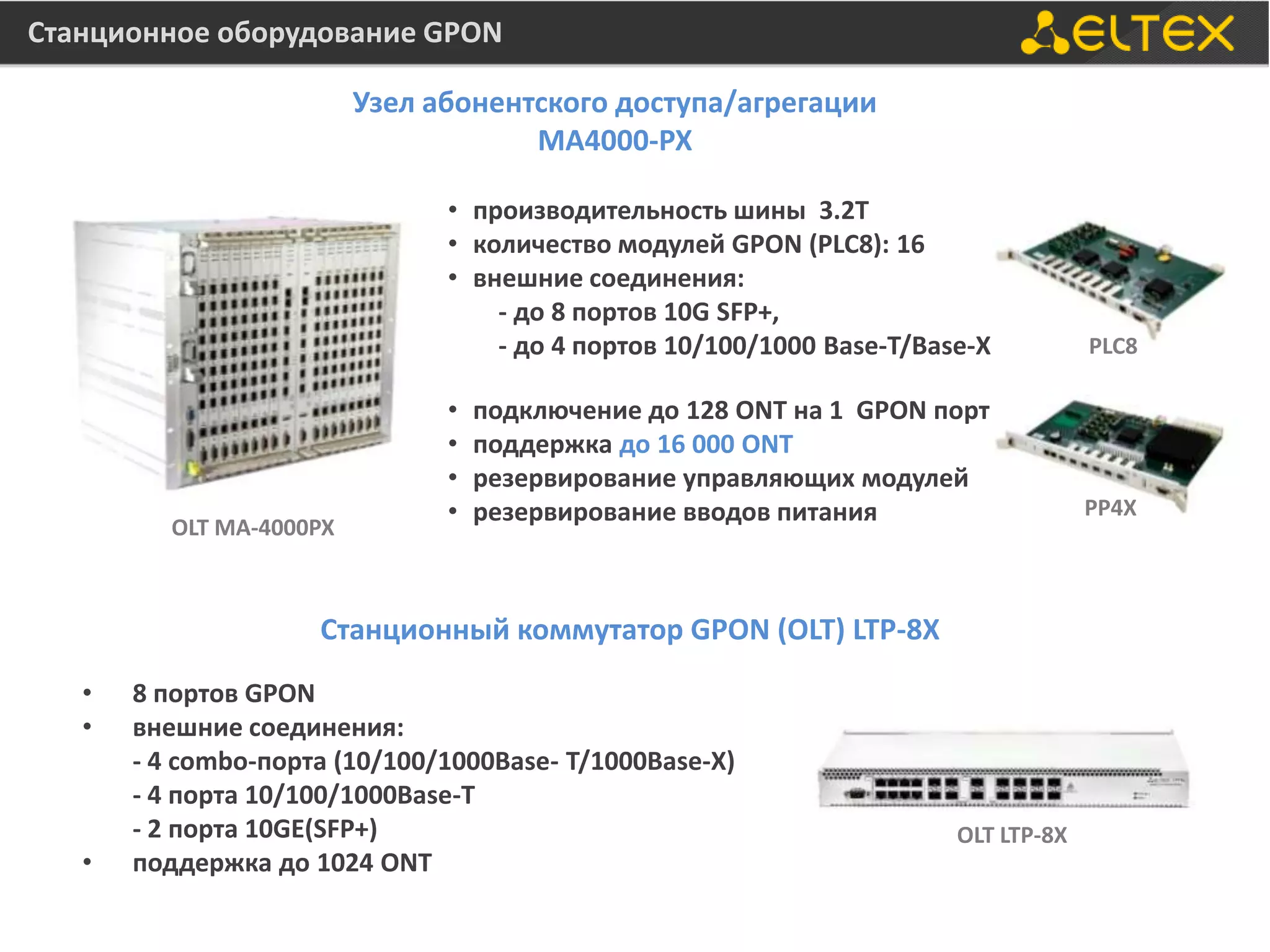

5. Станционное оборудование GPON
Узел абонентского доступа/агрегации
MA4000-PX
• производительность шины 3.2T
• количество модулей GPON (PLC8): 16
• внешние соединения:
- до 8 портов 10G SFP+,
- до 4 портов 10/100/1000 Base-T/Base-X PLC8
• подключение до 128 ONT на 1 GPON порт
• поддержка до 16 000 ONT
• резервирование управляющих модулей
• резервирование вводов питания PP4X
OLT MA-4000PX
Станционный коммутатор GPON (OLT) LTP-8X
• 8 портов GPON
• внешние соединения:
- 4 combo-порта (10/100/1000Base- T/1000Base-X)
- 4 порта 10/100/1000Base-T
- 2 порта 10GE(SFP+) OLT LTP-8X
• поддержка до 1024 ONT

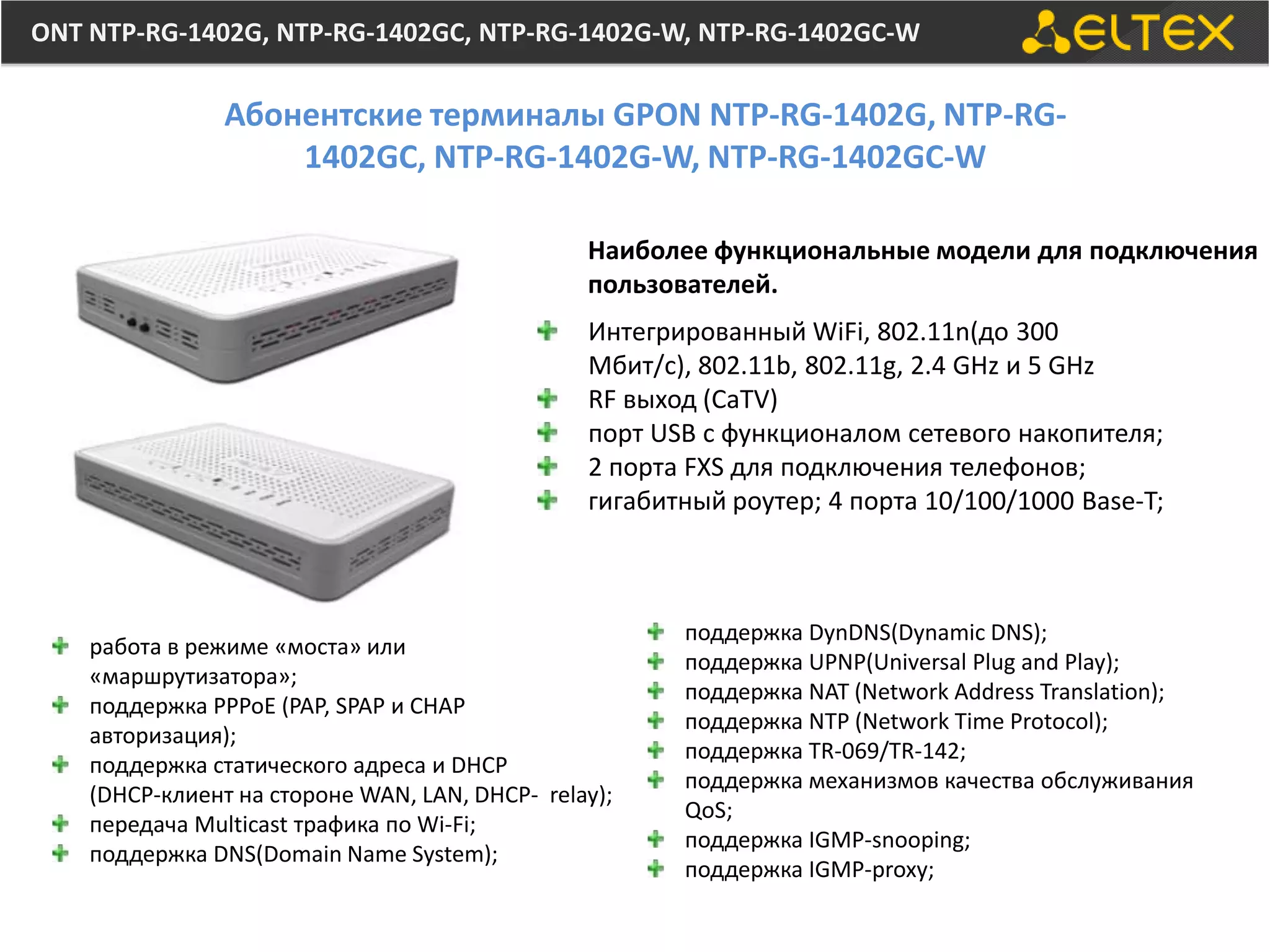

6. ONT NTP-RG-1402G, NTP-RG-1402GC, NTP-RG-1402G-W, NTP-RG-1402GC-W
Абонентские терминалы GPON NTP-RG-1402G, NTP-RG-
1402GC, NTP-RG-1402G-W, NTP-RG-1402GC-W
Наиболее функциональные модели для подключения
пользователей.
Интегрированный WiFi, 802.11n(до 300
Мбит/с), 802.11b, 802.11g, 2.4 GHz и 5 GHz
RF выход (CaTV)
порт USB с функционалом сетевого накопителя;
2 порта FXS для подключения телефонов;
гигабитный роутер; 4 порта 10/100/1000 Base-T;
поддержка DynDNS(Dynamic DNS);
работа в режиме «моста» или
поддержка UPNP(Universal Plug and Play);
«маршрутизатора»;
поддержка NAT (Network Address Translation);
поддержка PPPoE (PAP, SPAP и CHAP
поддержка NTP (Network Time Protocol);
авторизация);
поддержка TR-069/TR-142;
поддержка статического адреса и DHCP
поддержка механизмов качества обслуживания
(DHCP-клиент на стороне WAN, LAN, DHCP- relay);
QoS;
передача Multicast трафика по Wi-Fi;
поддержка IGMP-snooping;
поддержка DNS(Domain Name System);
поддержка IGMP-proxy;

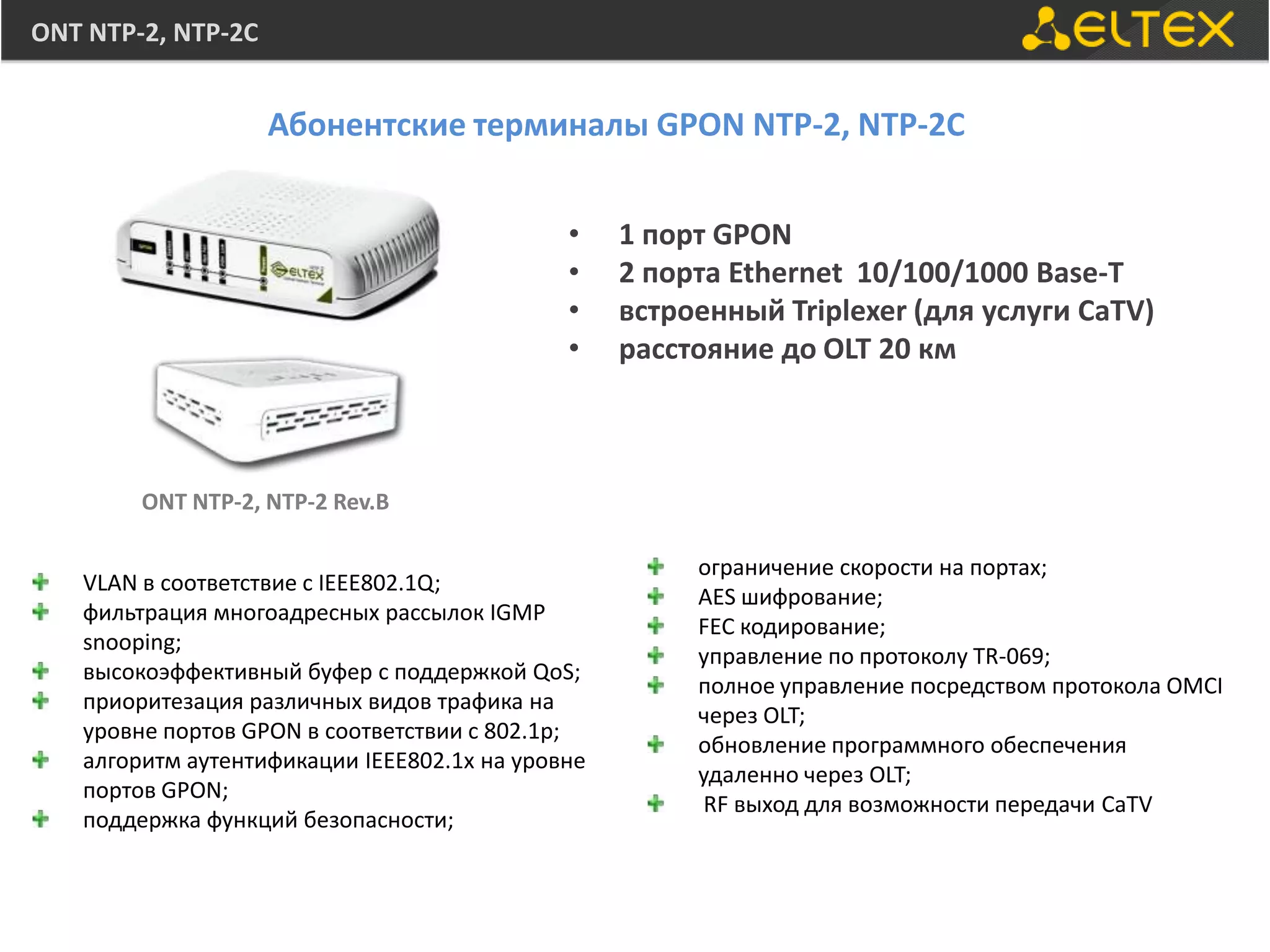

7. ONT NTP-2, NTP-2C
Абонентские терминалы GPON NTP-2, NTP-2С
• 1 порт GPON
• 2 порта Ethernet 10/100/1000 Base-T
• встроенный Triplexer (для услуги CaTV)
• расстояние до OLT 20 км
ONT NTP-2, NTP-2 Rev.B
ограничение скорости на портах;
VLAN в соответствие с IEEE802.1Q;
AES шифрование;
фильтрация многоадресных рассылок IGMP
FEC кодирование;
snooping;
управление по протоколу TR-069;
высокоэффективный буфер с поддержкой QoS;
полное управление посредством протокола OMCI
приоритезация различных видов трафика на
через OLT;
уровне портов GPON в соответствии с 802.1p;
обновление программного обеспечения
алгоритм аутентификации IEEE802.1х на уровне
удаленно через OLT;
портов GPON;
RF выход для возможности передачи CaTV
поддержка функций безопасности;

8. ONT NTP-RG-1402G, NTP-RG-1402GC, NTP-RG-1402G-W, NTP-RG-1402GC-W
Применение ONT NTP-RG

9. Оборудование
Turbo GEPON
www.eltex.nsk.ru

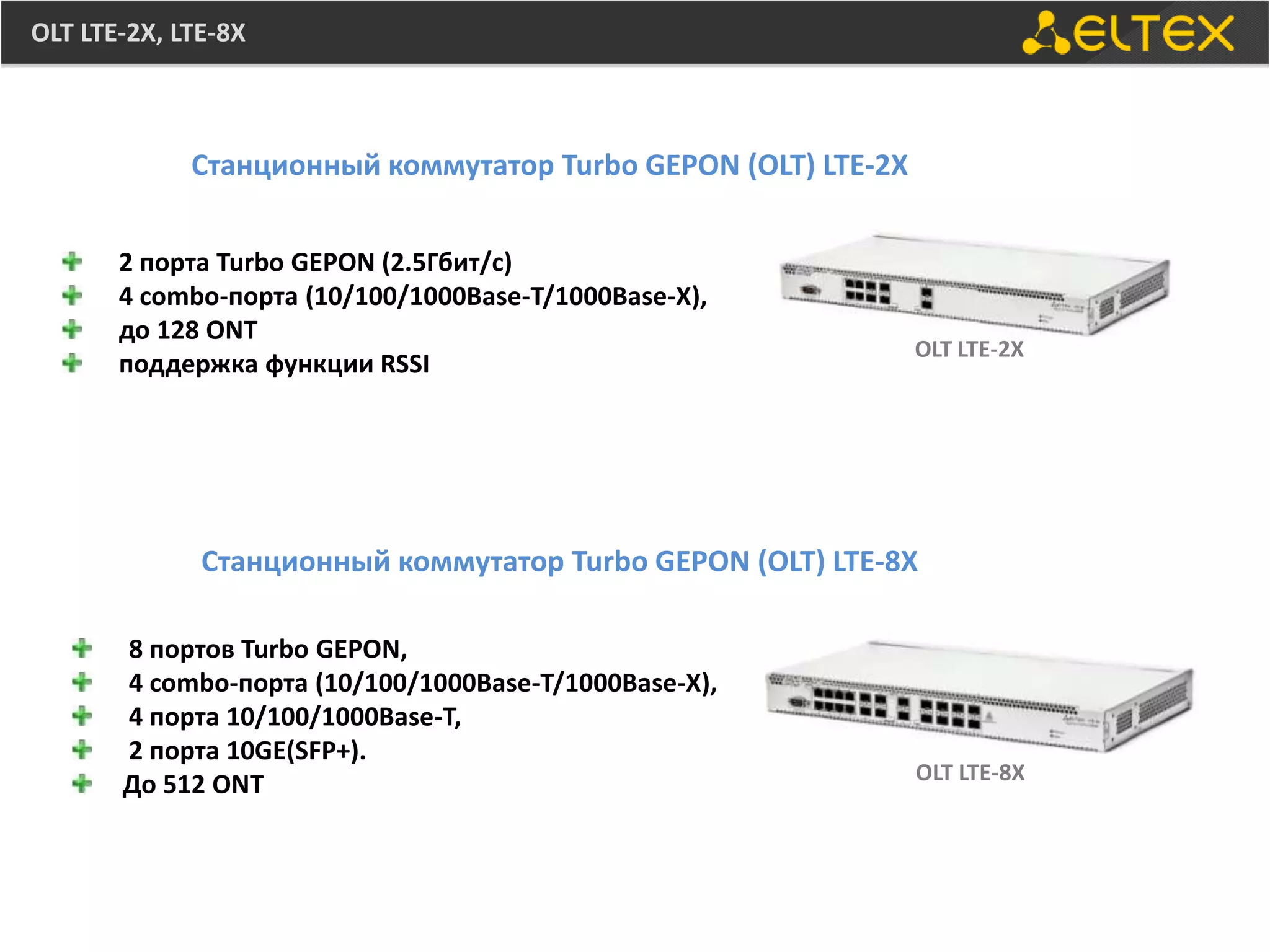

10. OLT LTE-2X, LTE-8X
Станционный коммутатор Turbo GEPON (OLT) LTE-2X
2 порта Turbo GEPON (2.5Гбит/с)
4 combo-порта (10/100/1000Base-T/1000Base-X),
до 128 ONT
OLT LTE-2X
поддержка функции RSSI
Станционный коммутатор Turbo GEPON (OLT) LTE-8X
8 портов Turbo GEPON,
4 combo-порта (10/100/1000Base-T/1000Base-X),
4 порта 10/100/1000Base-T,
2 порта 10GE(SFP+).
OLT LTE-8X
До 512 ONT

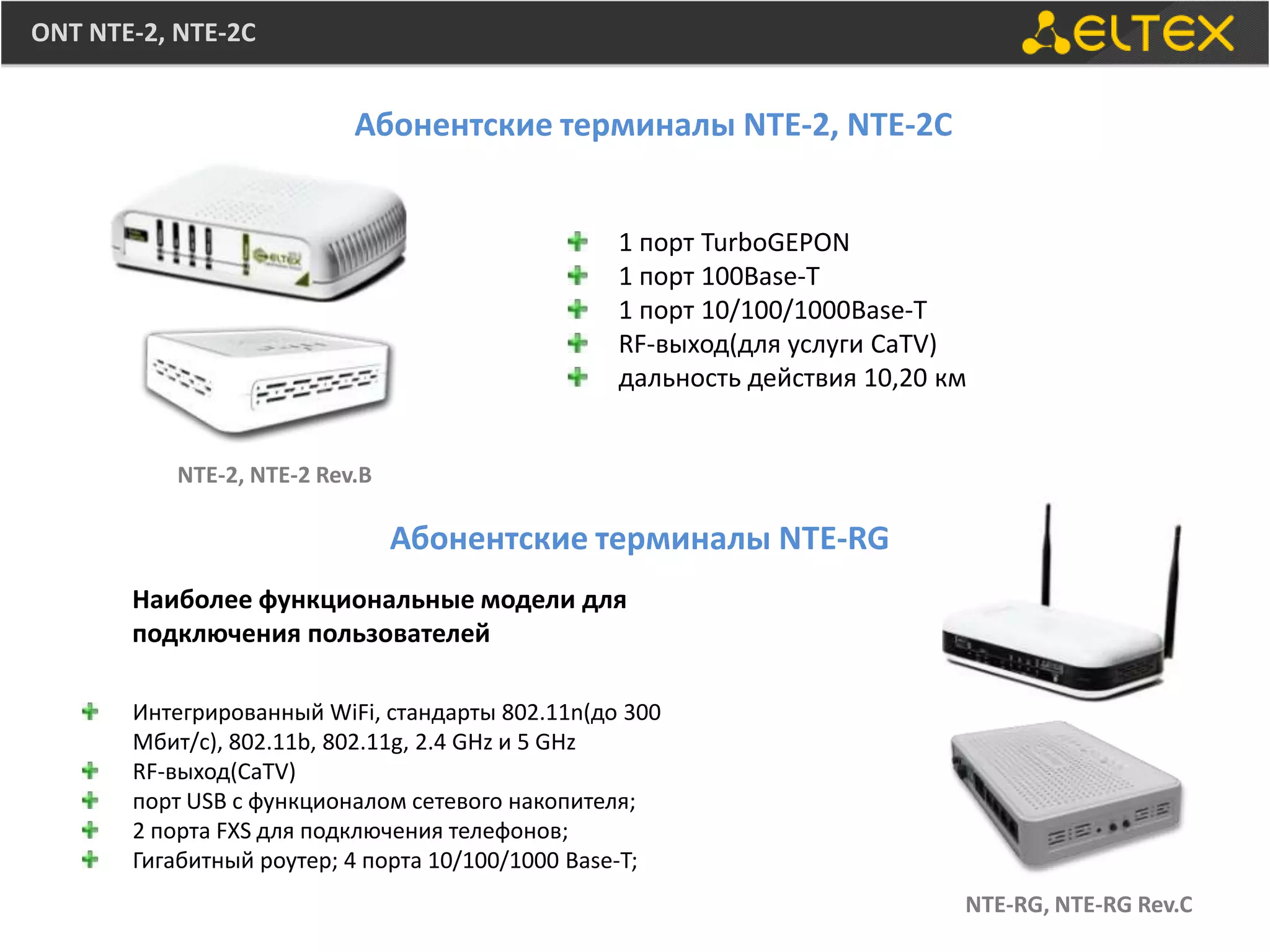

11. ONT NTE-2, NTE-2C
Абонентские терминалы NTE-2, NTE-2С
1 порт TurboGEPON
1 порт 100Base-T
1 порт 10/100/1000Base-T
RF-выход(для услуги CaTV)
дальность действия 10,20 км
NTE-2, NTE-2 Rev.B
Абонентские терминалы NTE-RG
Наиболее функциональные модели для
подключения пользователей
Интегрированный WiFi, стандарты 802.11n(до 300
Мбит/с), 802.11b, 802.11g, 2.4 GHz и 5 GHz
RF-выход(CaTV)
порт USB с функционалом сетевого накопителя;
2 порта FXS для подключения телефонов;
Гигабитный роутер; 4 порта 10/100/1000 Base-T;
NTE-RG, NTE-RG Rev.C

12. xPON equipment ROADMAP OLT
ROADMAP OLT
PLC16 PP4Q2 10GEPON/ XGPON
New MA4000-PX module 1 x 100G (CFP), IEEE 802.3av, ITU-T G.987
(16 GPON ports 2,5 Gbps) 4 x 40G (QSFP+) uplink 10-Gigabit-capable passive
optical network
Q1’2013 Q3’2013 Q1’2014
Q2’2013 Q4’2013
LTP-8X PLC16
MA-4000PX

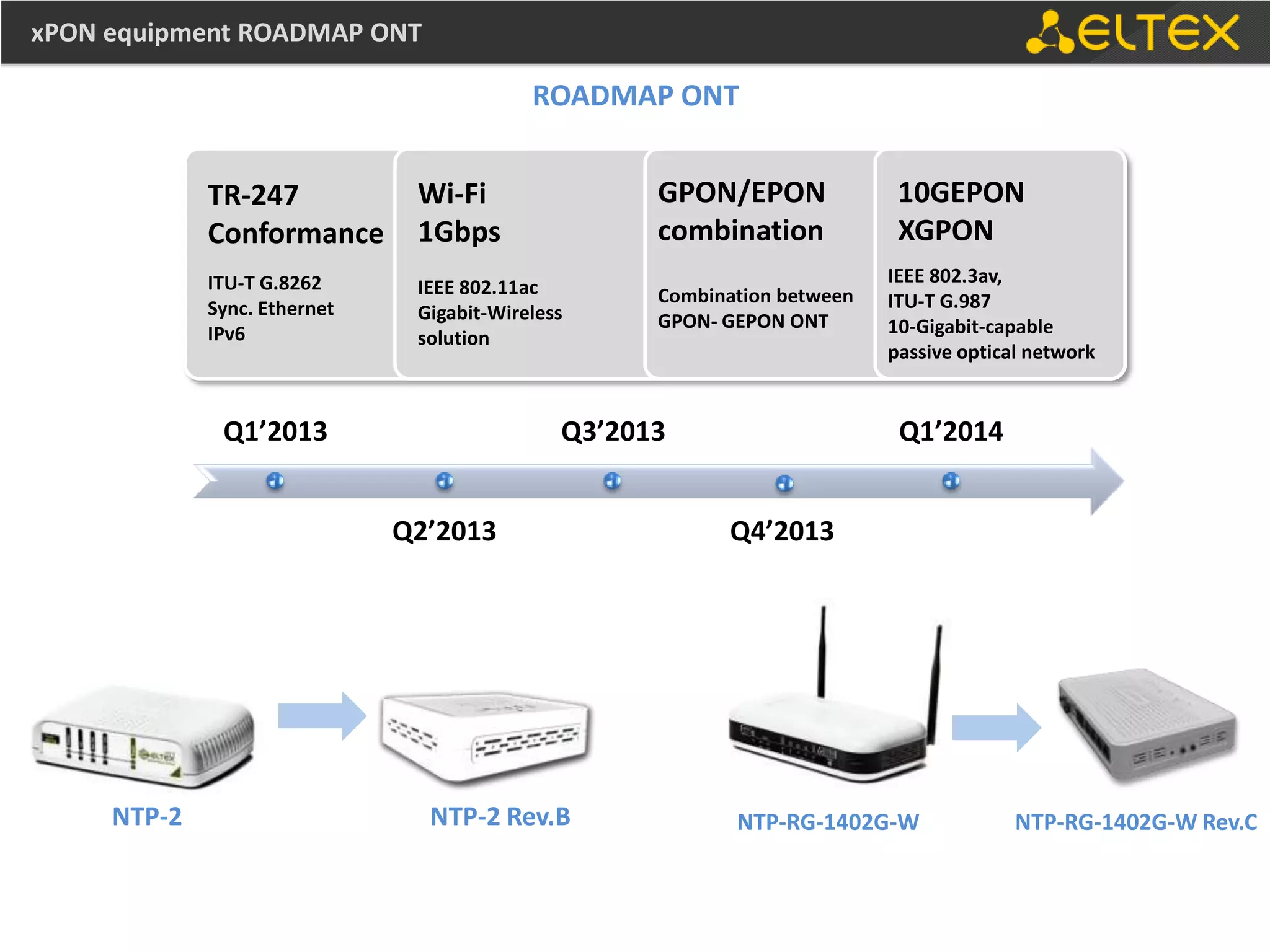

13. xPON equipment ROADMAP ONT
ROADMAP ONT
TR-247 Wi-Fi GPON/EPON 10GEPON
Conformance 1Gbps combination XGPON
ITU-T G.8262 IEEE 802.3av,
IEEE 802.11ac Combination between
Sync. Ethernet ITU-T G.987
Gigabit-Wireless GPON- GEPON ONT
IPv6 10-Gigabit-capable
solution
passive optical network
Q1’2013 Q3’2013 Q1’2014
Q2’2013 Q4’2013
NTP-2 NTP-2 Rev.B NTP-RG-1402G-W NTP-RG-1402G-W Rev.C

14. Партнеры и реализованные проекты
Партнеры и клиенты:
«Ростелеком» Министерство «Мортон Телеком» «Сумма Телеком»
здравоохранения
Новосибирской
области
Крупнейшие реализованные проекты:
Сеть PON ОАО «Ростелеком» (более 500 тысяч портов)
Министерство здравоохранения Новосибирской области (более 8000 портов)

15. MES1024, MES214 Access switches
Комплексные решения
Спасибо за внимание!
для построения сетей
Февраль 2013 www.eltex.nsk.ru
