Документ описывает архитектуру системы DNS для ENUM, управляющей сетью RIPN DNS, которая состоит из 13 DNS-узлов, размещенных в разных странах. Он включает информацию о резервировании и управлении, а также механизмах передачи данных, таких как полное и инкрементальное копирование записей DNS-зоны. В документе также указаны характеристики сети, гарантируя 100% доступность сервиса DNS и быстрые времена отклика.

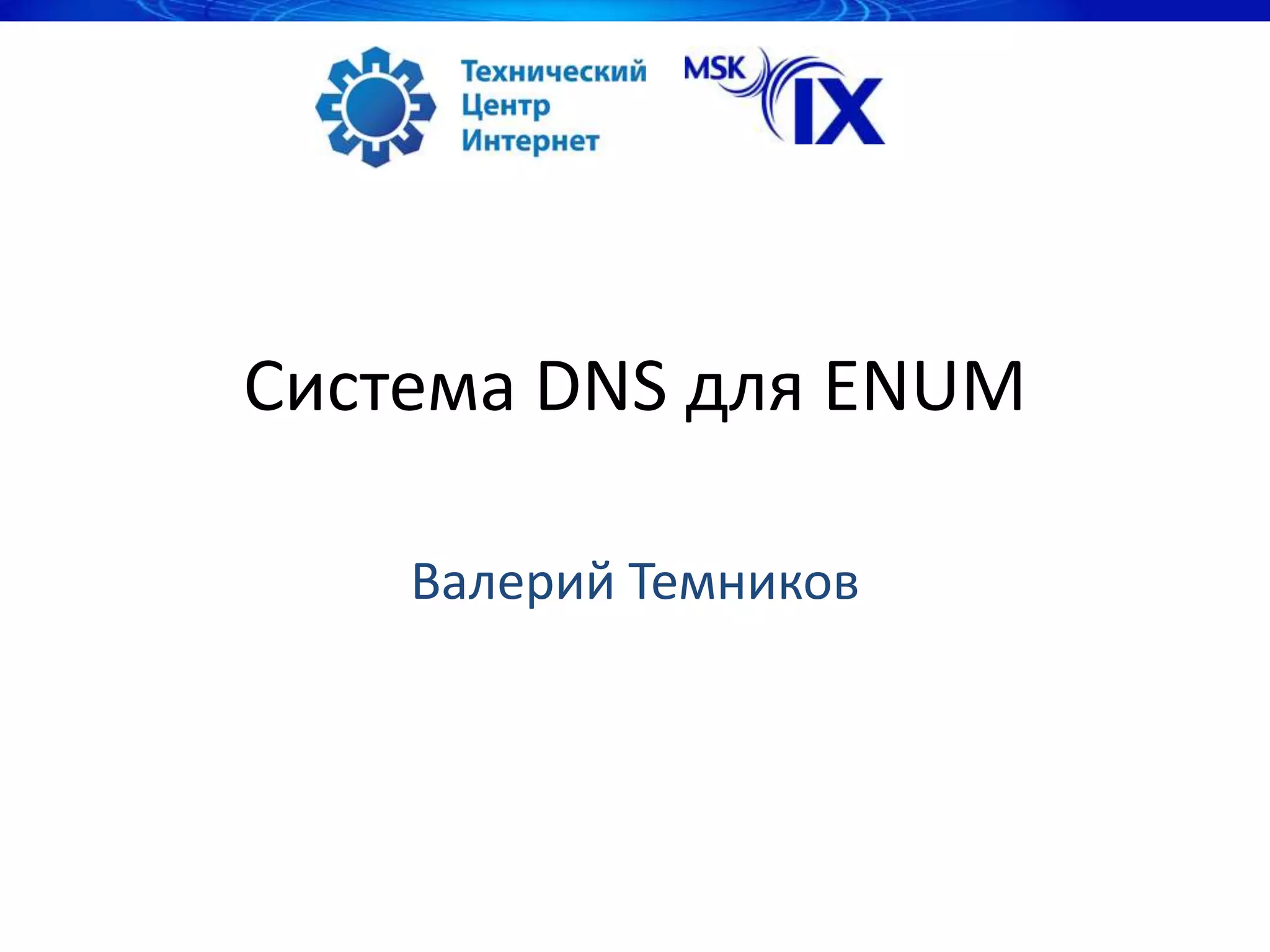

1. Система DNS для ENUM
Валерий Темников

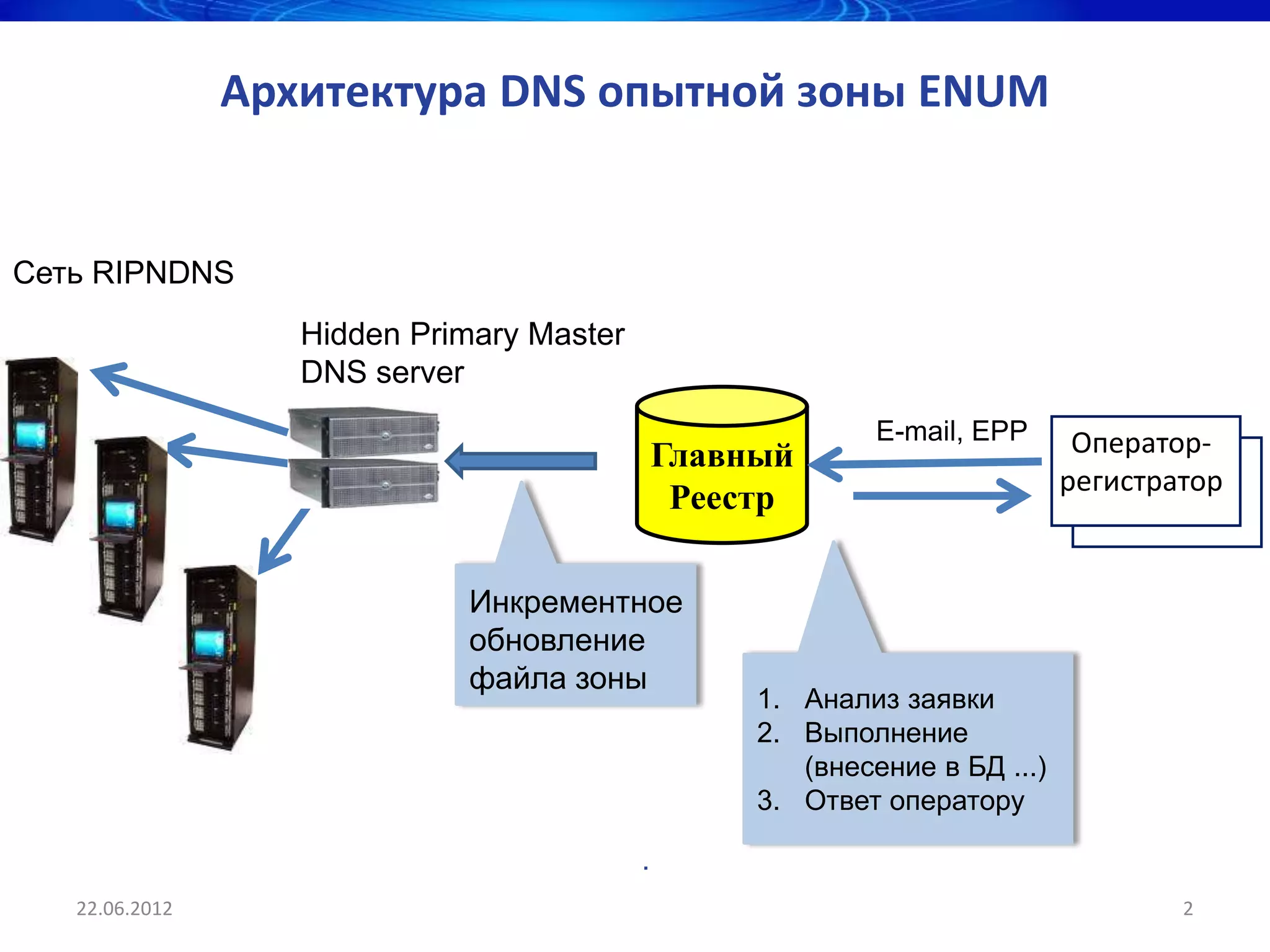

2. Архитектура DNS опытной зоны ENUM
Сеть RIPNDNS
Hidden Primary Master
DNS server
E-mail, EPP Оператор-
Главный
регистратор
Реестр
Инкрементное
обновление
файла зоны
1. Анализ заявки
2. Выполнение
(внесение в БД ...)
3. Ответ оператору
.
22.06.2012 2

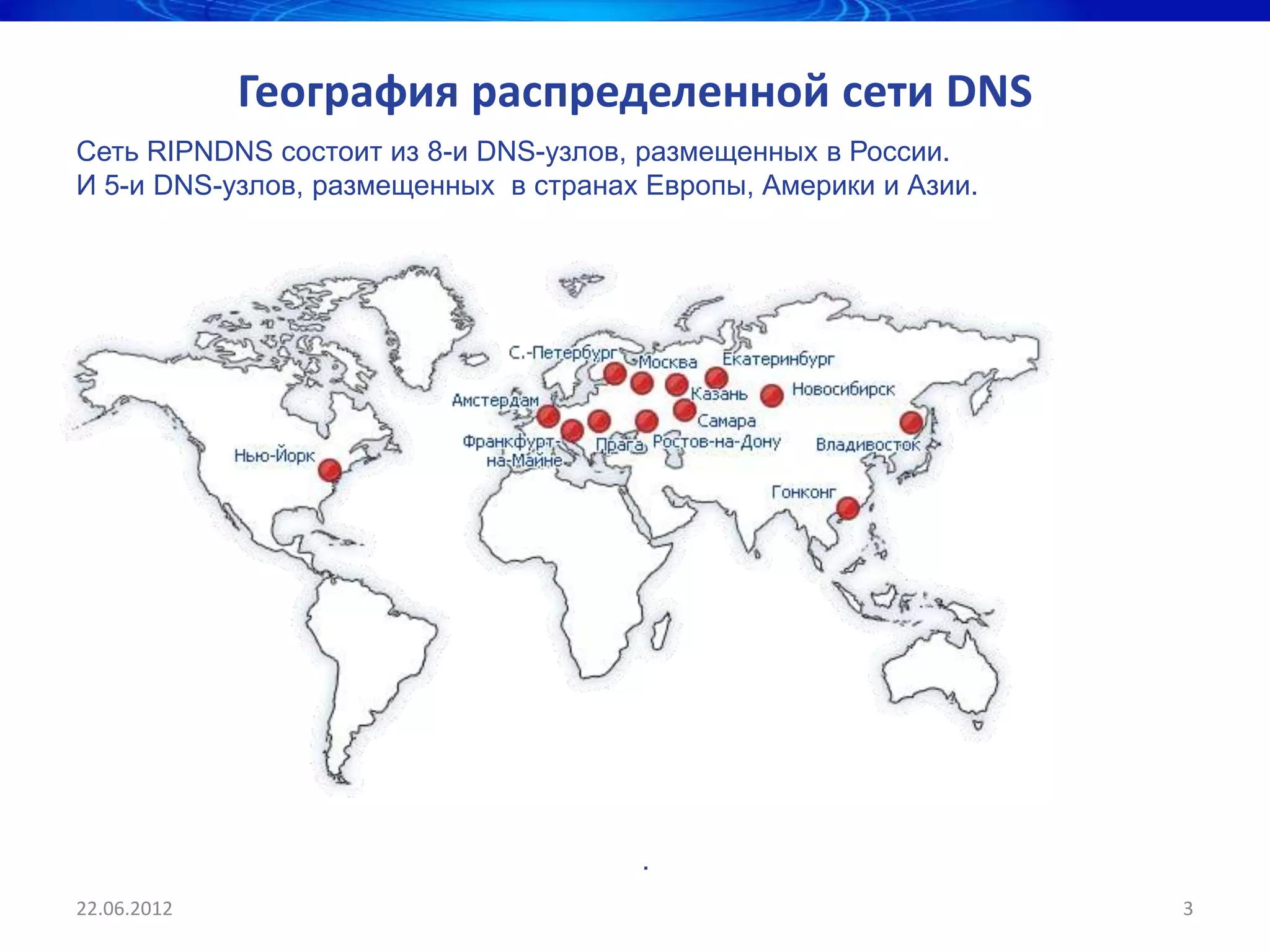

3. География распределенной сети DNS
Сеть RIPNDNS состоит из 8-и DNS-узлов, размещенных в России.
И 5-и DNS-узлов, размещенных в странах Европы, Америки и Азии.
.
22.06.2012 3

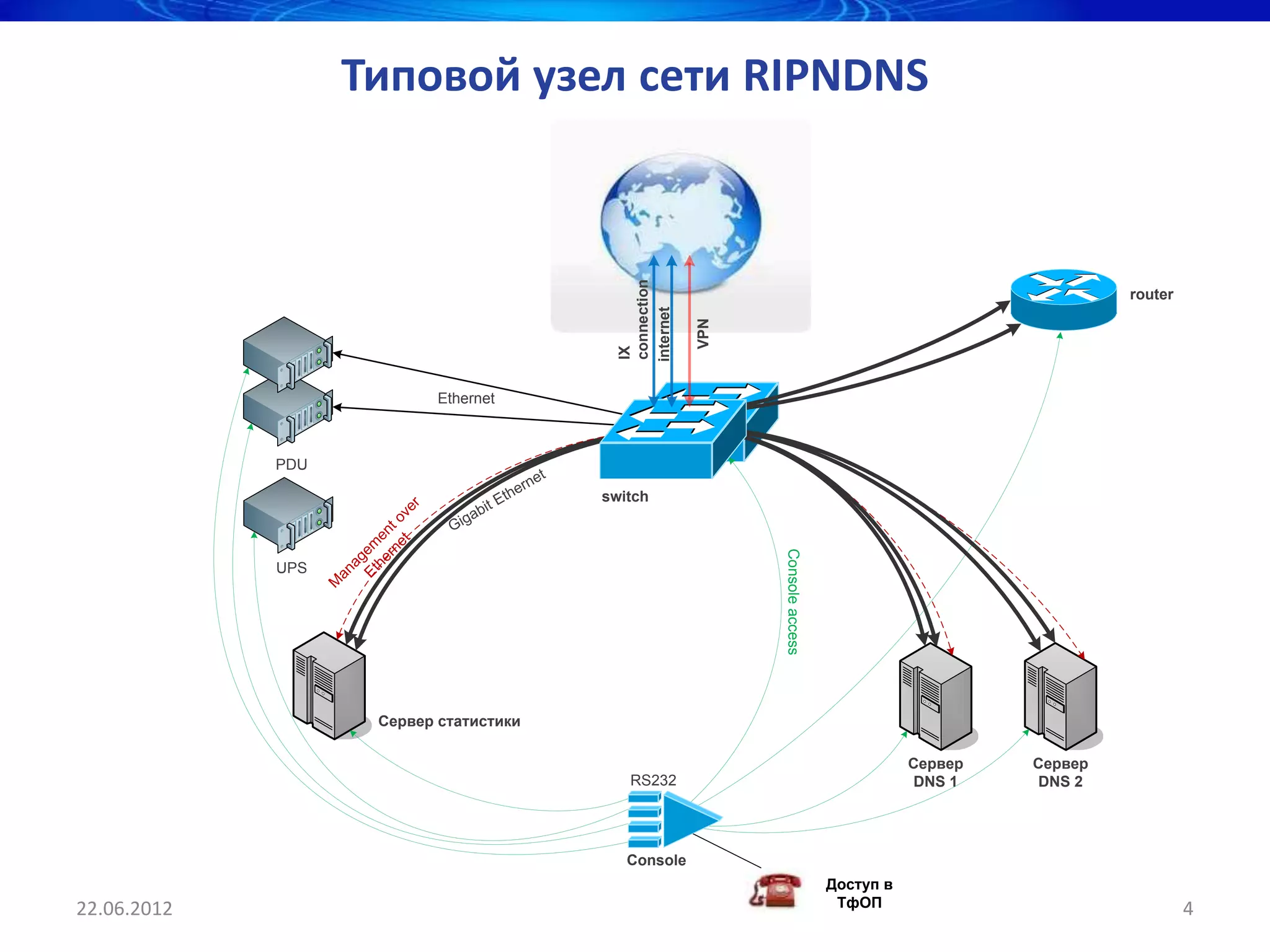

4. Типовой узел сети RIPNDNS
connection
router
internet
VPN
IX
Ethernet
PDU
t
e rne
Eth switch
bit
re
ga
et ov
Gi
rn nt
he e
Et e m
Console access
ag
UPS
an
M
Сервер статистики
Сервер Сервер
RS232 DNS 1 DNS 2
Console
Доступ в
22.06.2012 ТфОП 4

5. Узлы сети DNS-сети

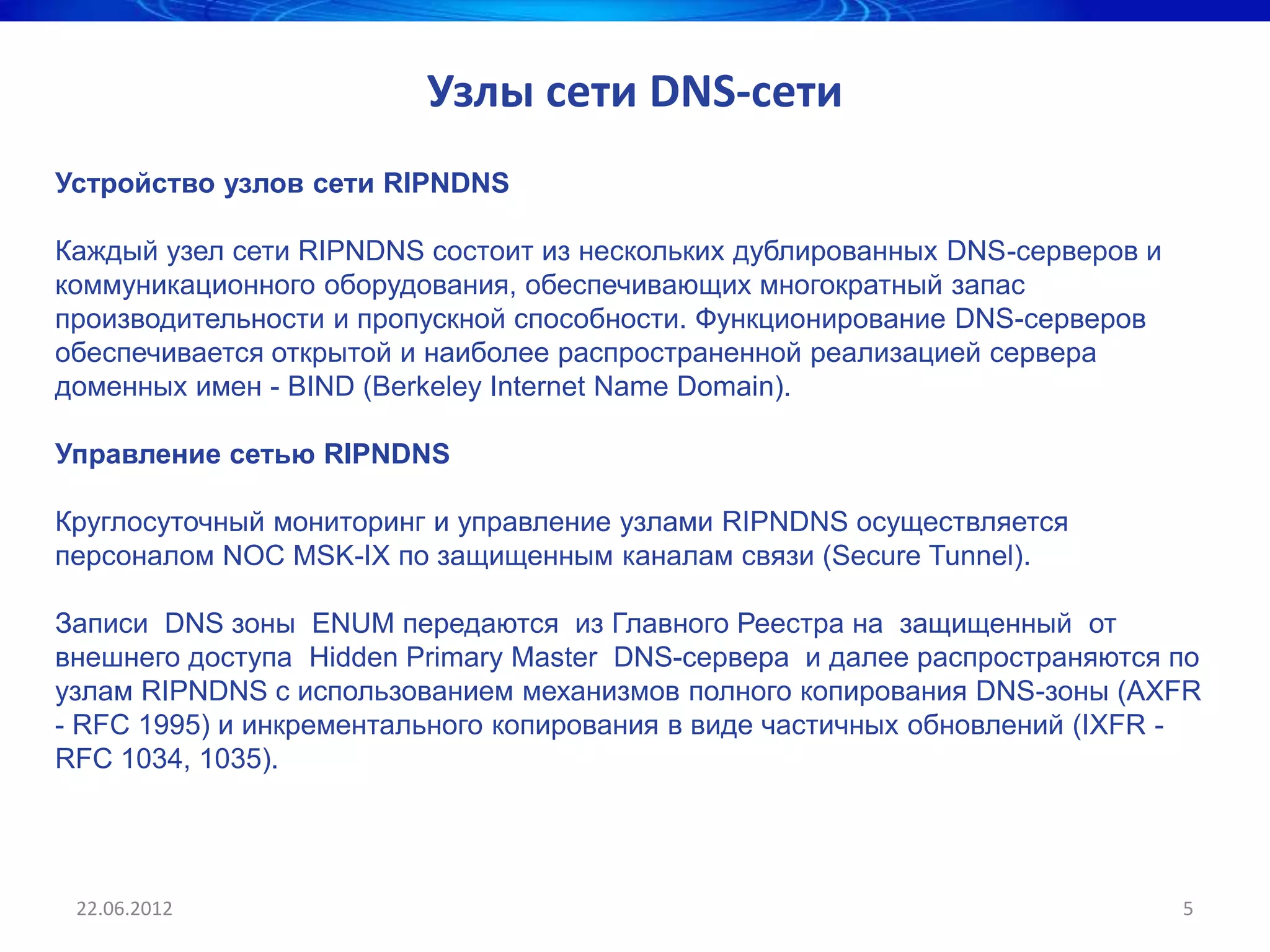

Устройство узлов сети RIPNDNS
Каждый узел сети RIPNDNS состоит из нескольких дублированных DNS-серверов и
коммуникационного оборудования, обеспечивающих многократный запас
производительности и пропускной способности. Функционирование DNS-серверов
обеспечивается открытой и наиболее распространенной реализацией сервера
доменных имен - BIND (Berkeley Internet Name Domain).
Управление сетью RIPNDNS
Круглосуточный мониторинг и управление узлами RIPNDNS осуществляется
персоналом NOC MSK-IX по защищенным каналам связи (Secure Tunnel).
Записи DNS зоны ENUM передаются из Главного Реестра на защищенный от
внешнего доступа Hidden Primary Master DNS-сервера и далее распространяются по
узлам RIPNDNS с использованием механизмов полного копирования DNS-зоны (AXFR
- RFC 1995) и инкрементального копирования в виде частичных обновлений (IXFR -
RFC 1034, 1035).
22.06.2012 5

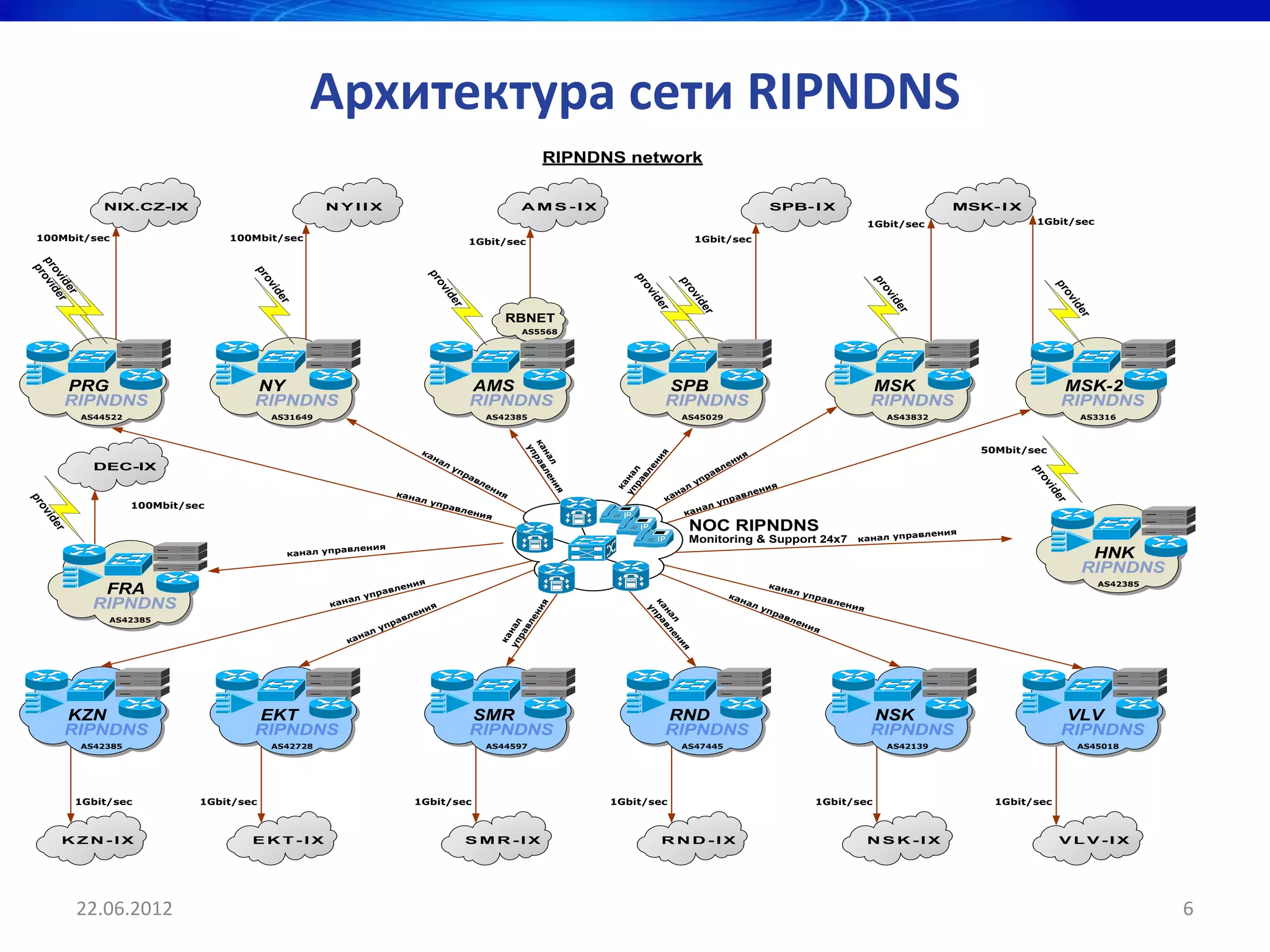

6. Архитектура сети RIPNDNS
RIPNDNS network
NIX.CZ-IX NYIIX AMS-IX SPB- I X MSK- I X
1Gbit/sec 1Gbit/sec
100Mbit/sec 100Mbit/sec 1Gbit/sec 1Gbit/sec
pr ovi
pr
ov de
pr
pr
pr
ov
pr
id r
pr
ov
pr
ov
er
ov
id
ov
ov
id
id
er
id
id
er
id
er
er
er
er
RBNET
AS5568
PRG NY AMS SPB MSK MSK-2
RIPNDNS RIPNDNS RIPNDNS RIPNDNS RIPNDNS RIPNDNS
AS44522 AS31649 AS42385 AS45029 AS43832 AS3316
ка рав
50Mbit/sec
уп
ка
ия
на ле
я
на
ни
л ен
л
DEC-IX уп вл
е
pr
ра
ра л
ра
вл
уп на
вл уп
ov
ни
ен
ния
ка
л
ия на вл е
id
кан
я
ал у ка пра
er
pr
100Mbit/sec пра лу
в л ен ана
ov
ия к
id
NOC RIPNDNS
er
вления
Monitoring & Support 24x7 канал упра
вления
канал упра HNK
RIPNDNS
ия кан AS42385
FRA в л ен ал у
пра ка пра
ал у на вл е
RIPNDNS кан лу ния
ка ра
ия
ия пр
ен
уп
на вл
ав
ен
л
AS42385 ав ле
пр
л е
ни
уп нал
вл
лу я
на
ра
ка
ка
ни
я
KZN EKT SMR RND NSK VLV
RIPNDNS RIPNDNS RIPNDNS RIPNDNS RIPNDNS RIPNDNS
AS42385 AS42728 AS44597 AS47445 AS42139 AS45018
1Gbit/sec 1Gbit/sec 1Gbit/sec 1Gbit/sec 1Gbit/sec 1Gbit/sec
KZN-IX EKT-IX SMR-IX RND-IX NSK-IX VLV-IX
22.06.2012 6

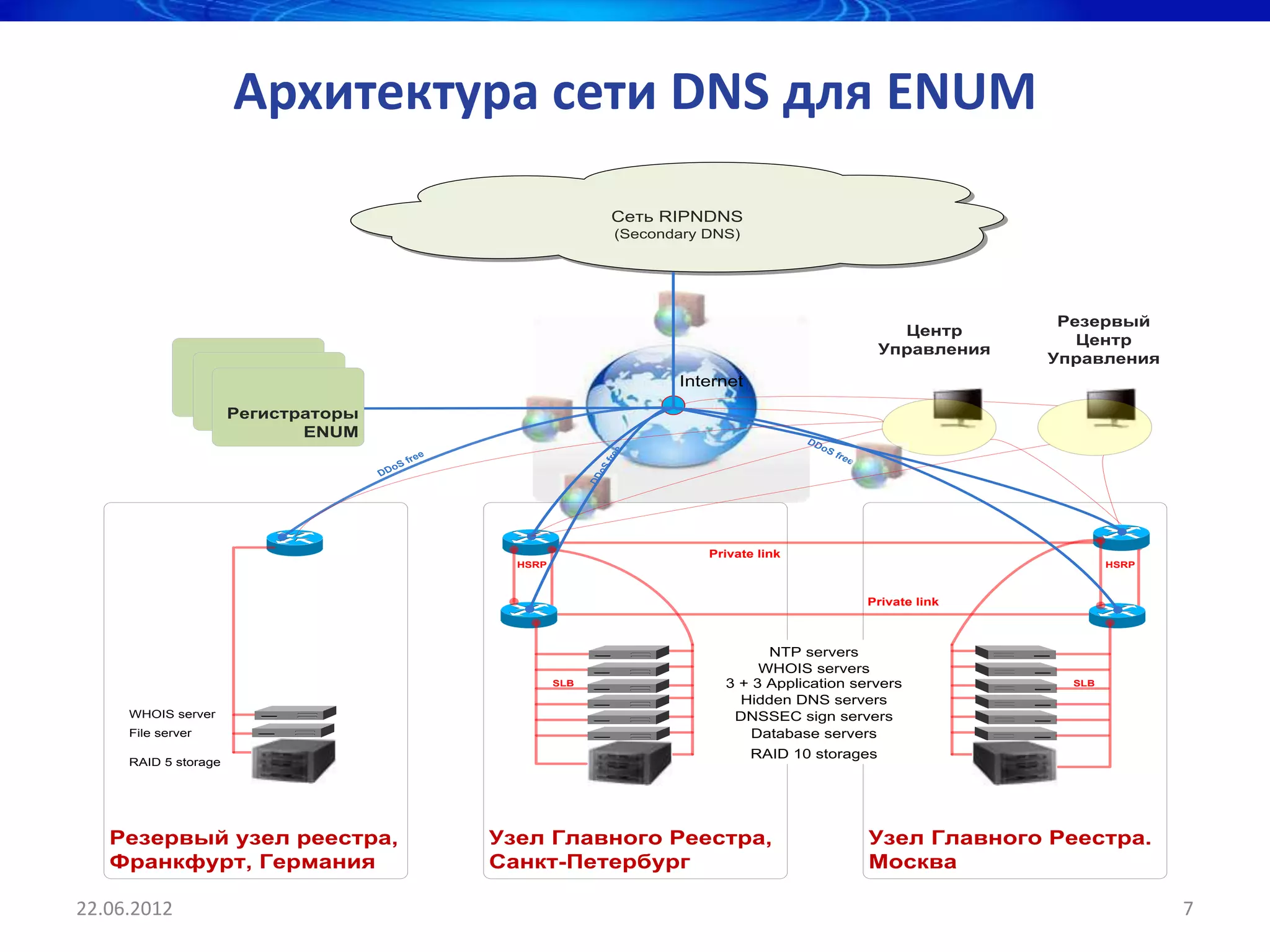

7. Архитектура сети DNS для ENUM
Сеть RIPNDNS
(Secondary DNS)
Резервый
Центр
Центр
Управления
Управления
Internet
Регистраторы
ENUM DD
oS
ree
e f ree
re
Sf
f
Do
oS
D
DD
Private link
HSRP HSRP
Private link
NTP servers
WHOIS servers
SLB 3 + 3 Application servers SLB
Hidden DNS servers
WHOIS server DNSSEC sign servers
File server Database servers
RAID 10 storages
RAID 5 storage
Резервый узел реестра, Узел Главного Реестра, Узел Главного Реестра.
Франкфурт, Германия Санкт-Петербург Москва
22.06.2012 7

8. Характеристики DNS-сети

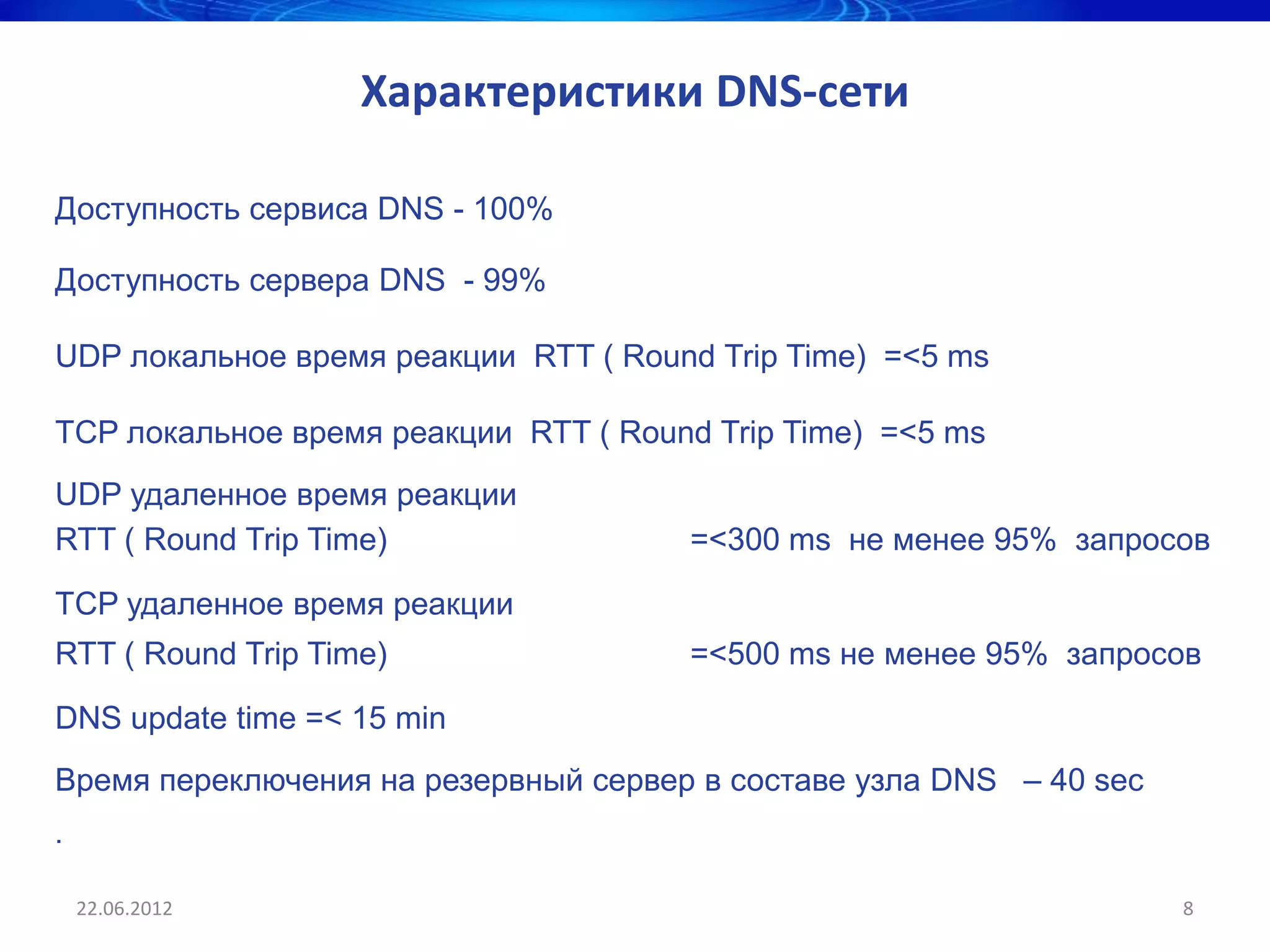

Доступность сервиса DNS - 100%
Доступность сервера DNS - 99%
UDP локальное время реакции RTT ( Round Trip Time) =<5 ms
TCP локальное время реакции RTT ( Round Trip Time) =<5 ms
UDP удаленное время реакции
RTT ( Round Trip Time) =<300 ms не менее 95% запросов
TCP удаленное время реакции
RTT ( Round Trip Time) =<500 ms не менее 95% запросов
DNS update time =< 15 min
Время переключения на резервный сервер в составе узла DNS – 40 sec
.
22.06.2012 8

9. Московский Internet Exchange

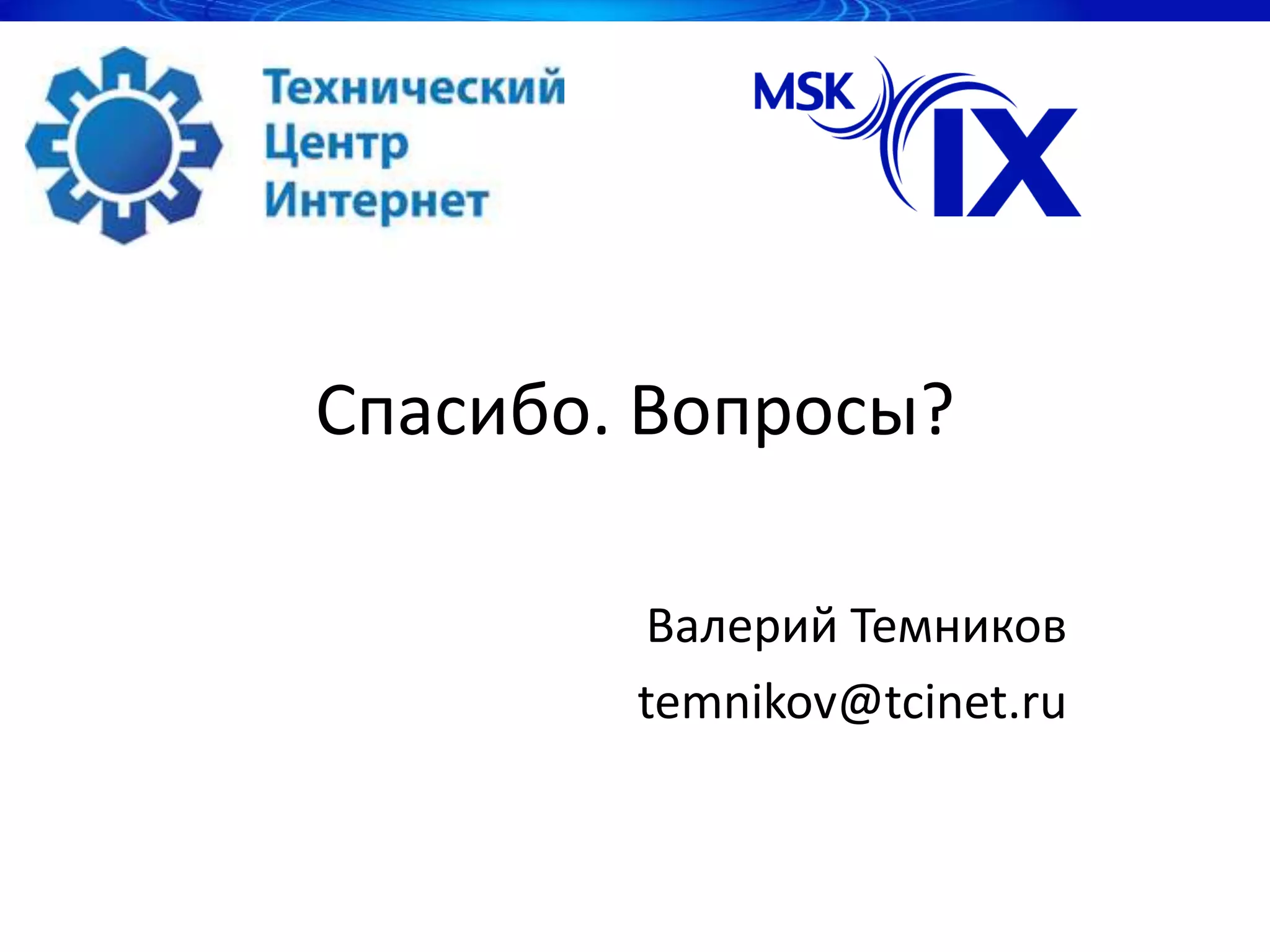

Спасибо. Вопросы?
Валерий Темников
temnikov@tcinet.ru
Южная стена Аннапурны (7219м), фото: А.Емельянов
