1. ECSS-10
Softswitch & IMS
Февраль 2013 www.eltex.nsk.ru

2. ECSS-10 Softswitch & IMS
ECSS-10 – ключевой компонент конвергентных сетей связи,
обеспечивающий предоставление мультимедийных услуг

3. ECSS-10 Softswitch & IMS
Схема построения типового VoIP узла связи
Уникальное преимущество
Все программные компоненты Комплекса ECSS-10
и аппаратное окружение разработано
и произведено предприятием Eltex

4. ECSS-10 Softswitch & IMS
Особенности комплекса ECSS-10
• Поддержка широкого спектра протоколов • Использование в качестве SaaS-платформы
сигнализации и медиа-кодеков
• Возможность миграции к IMS ECSS-10
• Поддержка различных видов ДВО
• Возможность построения
• Гибкая модульная архитектура распределённых VoIP-сетей
• Эффективное управление • Инновационный подход
• Поддержка виртуальных АТС • Наличие полного пакета сертификатов
• Поддержка функций SBC и СОРМ • Круглосуточная техническая поддержка
• Видеосвязь и видеоконференцсвязь
Eltex
• Постепенные инвестиции при линейном
масштабировании платформы
• Возможность построения узлов связи
различного уровня и назначения

5. ECSS-10 Softswitch & IMS
Ключевые преимущества комплекса ECSS-10 active active
• Полноценное резервирование по схеме active-active
• Высокая производительность обработки вызовов
• Полное сохранение вызовов в случае отказа любого
аппаратного компонента системы
• Кроссплатформенность
• Линейное масштабирование
• Горячая замена ПО без перерыва в обслуживании
• Адаптация к требованиям Заказчика

6. ECSS-10 Softswitch & IMS
Поддерживается множество протоколов и медиа-кодеков
Телефонная
Протоколы Аудио-кодеки
маршрутизация
Маршрутизация
SIP G.729 A/B по маскам
SIP-T, SIP-I G.711 A/U
H.248 (Megaco) G.726 Выбор маршрута
на основании параметров
Sigtran (M2UA, M3UA, IUA) G.723.1 (CgPN, CPC, CdPN, NoA,
MGCP GSM FR NP, APRI, день недели,
время суток и др.)
H.323
AMR
V.5.x Модификация номеров
SS7 Видео-кодеки Тарификация
EDSS-1/Q.931 H.263, H.263-1998 RADIUS Accounting
R1.5, R2 H.264 CDR файлы

7. ECSS-10 Softswitch & IMS
Широкий спектр возможностей
•Возможность организации универсального рабочего места сотрудника CFU
Call Back
•Большой набор дополнительных видов обслуживания и сервисов
Speed Dial
•Широкие возможности по работе с факсами CTR Call Hunt
CLIRO Call Back
•Информирование о пропущенных вызовах
Call Recording DISA
•Интерактивное голосовое меню (IVR) Auto Redial Call Hunt
•Видеосвязь и видеоконференцсвязь Voice-to-Email CLIRO CFB
Follow ME CTR Speed Dial
•Виртуальная АТС (IP Centrex)
Call Hunt DND Call Recording
•Полноценный call-центр Call Back ACB DISA Web-to-Fax
CFB Fax-to-Email CLIP Auto Redial
•Запись разговоров
Follow ME Call Hunt Voice-to-Email
•Голосовая почта CHOLD Call Pickup CFU Auto Attendant

8. ECSS-10 Softswitch & IMS
Возможность организации полноценного Call-центра
•Поиск первой свободной линии по списку (Call Hunt)
•Интерактивное голосовое меню (IVR)
•Запись разговоров (Call Recording)
•Голосовая почта (Voice Mail)
•Механизм очередей
•Обратный вызов (Call Back)
•Автосекретарь (Auto Attendant)
•Отправка записанных голосовых сообщений по e-mail
•Автодозвон с обратным вызовом (Auto Redial with Call back)

9. ECSS-10 Softswitch & IMS
Эффективное управление
• Командный терминальный интерфейс
• Web 2.0 интерфейс
• Гибкое разграничение прав доступа

10. ECSS-10 Softswitch & IMS
Принцип модернизации SSW в направлении IMS
Обновление программного обеспечения Softswitch Eltex ECSS-10 до IMS Eltex ECSS-10
с полным сохранением аппаратной платформы
Softswitch ECSS-10 IMS ECSS-10
Core S-CSCF
BUS P-CSCF
Data Storage PES-AS
Программное
Программное Программное
обеспечение SSW ECSS-10
обеспечение SSW ECSS-10
Обновление ПО обеспечение IMS ECSS-10
Protocol Adapters MRF, AGCF
MSR IBC, BGCF
SBC RACS, NASS, CDF
Аппаратная платформа SSW ECSS-10
Аппаратная платформа SSW ECSS-10

11. ECSS-10 Softswitch & IMS
Наличие всех видов сертификатов
ГАТ
КАТС С
СТС
УПАТС

12. • Корпоративный
• Местный
Виды узлов связи
• Зоновый
• SaaS платформа
www.eltex.nsk.ru

13. Корпоративная сеть на базе ECSS-10
Пример построения распределённой
корпоративной сети

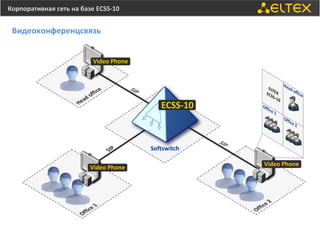

14. Корпоративная сеть на базе ECSS-10
Видеоконференцсвязь

15. Местная сеть на базе ECSS-10
Городская телефонная IP-сеть

16. Зоновый узел связи на базе ECSS-10
Пример построения зонового узла связи

17. SaaS платформа на базе ECSS-10
Модель предоставления услуги «Виртуальная АТС»

18. ECSS-10 ROADMAP
ECSS-10 Softswitch, Class 4, 55
ECSS-10 Softswitch, Class 4,
Rel. 2.12 Rel. 2.14 Rel. 2.16
Call Recording Personal Account Unified communication services
Fax-to-Email Email-to-Fax
Follow me Call Center
Call Hunt
Call Back
etc.
ECSS-10 IP Multimedia Subsystem (IMS)
ECSS-10 IP Multimedia Subsystem (IMS)
Rel. 1.2 Rel. 1.4
IMS-to-IMS connections AS, MRB, MGCF
P-CSC MGW, BGCF
S-CSC CDF, OCF
I-CSC SGW
IBC
SGW

19. Реализованные проекты
Реализованные проекты на базе ECSS-10
Опыт разработки оборудования IP-телефонии – более 7 лет
Период разработки комплекса ECSS-10 – более 4 лет
Начала продаж комплекса ECSS-10 – 2011 год
С 2011 года компания Eltex поставила оборудование программно-аппаратного комплекса ECSS-10
для подключения более 400 тыс. пользовательских портов.

20. MES1024, MES214 Access switches
Комплексные решения
Мы открыты для диалога!
для построения сетей
Февраль 2013 www.eltex.nsk.ru
