1. 2015
Сетевые и телекоммуникационные решения для
нефтегазовой отрасли
Российский разработчик сетевого и телекоммуникационного оборудования

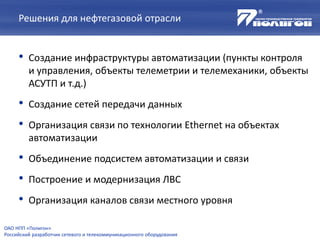

2. Решения для нефтегазовой отрасли
• Создание инфраструктуры автоматизации (пункты контроля
и управления, объекты телеметрии и телемеханики, объекты
АСУТП и т.д.)
• Создание сетей передачи данных
• Организация связи по технологии Ethernet на объектах
автоматизации
• Объединение подсистем автоматизации и связи
• Построение и модернизация ЛВС
• Организация каналов связи местного уровня
ОАО НПП «Полигон»
Российский разработчик сетевого и телекоммуникационного оборудования

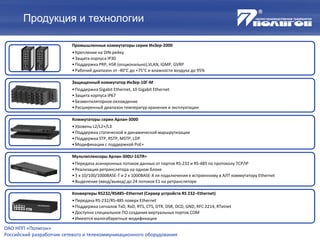

3. Продукция и технологии
ОАО НПП «Полигон»
Российский разработчик сетевого и телекоммуникационного оборудования
Промышленные коммутаторы серии ИнЗер-2000
•Крепление на DIN-рейку
•Защита корпуса IP30
•Поддержка PRP, HSR (опционально),VLAN, IGMP, GVRP
•Рабочий диапазон от -40°С до +75°С и влажности воздуха до 95%
Защищенный коммутатор ИнЗер-10Г-М
•Поддержка Gigabit Ethernet, 10 Gigabit Ethernet
•Защита корпуса IP67
•Безвентиляторное охлаждение
•Расширенный диапазон температур хранения и эксплуатации
Коммутаторы серии Арлан-3000
•Уровень L2/L2+/L3
•Поддержка статической и динамической маршрутизации
•Поддержка STP, RSTP, MSTP, LDP
•Модификации с поддержкой PoE+
Мультиплексоры Арлан-300U-1GTR+
•Передача асинхронных потоков данных от портов RS-232 и RS-485 по протоколу TCP/IP
•Реализация ретранслятора на одном блоке
•3 х 10/100/1000BASE-T и 2 х 1000BASE-X ля подключения к встроенному в АЛТ коммутатору Ethernet
•Выделение (ввод/вывод) до 24 потоков Е1 на ретрансляторе
Конвертеры RS232/RS485–Ethernet (Сервер устройств RS 232–Ethernet)
•Передача RS-232/RS-485 поверх Ethernet
•Поддержка сигналов TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND, RFC 2214, RTelnet
•Доступно специальное ПО создания виртуальных портов COM
•Имеются малогабаритные модификации

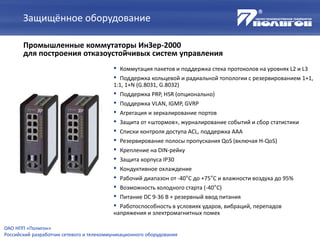

4. Защищённое оборудование
Промышленные коммутаторы ИнЗер-2000
для построения отказоустойчивых систем управления
ОАО НПП «Полигон»
Российский разработчик сетевого и телекоммуникационного оборудования
• Коммутация пакетов и поддержка стека протоколов на уровнях L2 и L3
• Поддержка кольцевой и радиальной топологии с резервированием 1+1,
1:1, 1+N (G.8031, G.8032)
• Поддержка PRP, HSR (опционально)
• Поддержка VLAN, IGMP, GVRP
• Агрегация и зеркалирование портов
• Защита от «штормов», журналирование событий и сбор статистики
• Списки контроля доступа ACL, поддержка AAA
• Резервирование полосы пропускания QoS (включая H-QoS)
• Крепление на DIN-рейку
• Защита корпуса IP30
• Кондуктивное охлаждение
• Рабочий диапазон от -40°С до +75°С и влажности воздуха до 95%
• Возможность холодного старта (-40°С)
• Питание DC 9-36 В + резервный ввод питания
• Работоспособность в условиях ударов, вибраций, перепадов
напряжения и электромагнитных помех

5. G.8032 (ERPS)
Время
восстановления
канала < 50 мс
Промышленные решения

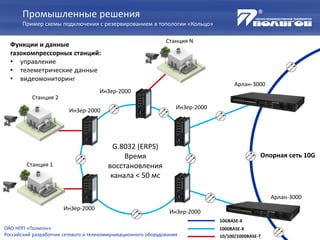

Пример схемы подключения с резервированием в топологии «Кольцо»
ОАО НПП «Полигон»
Российский разработчик сетевого и телекоммуникационного оборудования
Функции и данные
газокомпрессорных станций:
• управление
• телеметрические данные
• видеомониторинг
Станция 1
Станция 2
Станция N
ИнЗер-2000
ИнЗер-2000
ИнЗер-2000
ИнЗер-2000
ИнЗер-2000
Опорная сеть 10G
1000BASE-X
10/100/1000BASE-T
10GBASE-X
Арлан-3000
Арлан-3000

6. G.8032 (ERPS)
Время
восстановления
канала < 50 мс
Промышленные решения
Пример схемы подключения с резервированием в топологии «Кольцо»
ОАО НПП «Полигон»
Российский разработчик сетевого и телекоммуникационного оборудования
Функции и данные нефтяных скважин:
• управление
• телеметрические данные
• видеомониторинг
Скважина 1
ИнЗер-2000
ИнЗер-2000
ИнЗер-2000
ИнЗер-2000
ИнЗер-2000
Опорная сеть 10G
Скважина 2
Скважина N
1000BASE-X
10/100/1000BASE-T
10GBASE-X
Арлан-3000
Арлан-3000

7. G.8032 (ERPS)
Время
восстановления
канала < 50 мс
G.8032 (ERPS)
Время
восстановления
канала < 50 мс
Промышленные решения

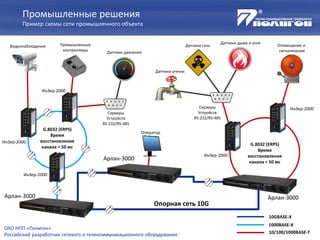

Пример схемы сети промышленного объекта
Датчики дыма и огня
ОАО НПП «Полигон»
Российский разработчик сетевого и телекоммуникационного оборудования
Опорная сеть 10G
Оповещение и
сигнализация
Датчики газа
Датчики утечки
Серверы
Устройств
RS-232/RS-485
Видеонаблюдение Промышленные
контроллеры
Датчики давления
Серверы
Устройств
RS-232/RS-485
1000BASE-X
10/100/1000BASE-T
ИнЗер-2000
ИнЗер-2000
ИнЗер-2000
ИнЗер-2000
Оператор
10GBASE-X
Арлан-3000
Арлан-3000Арлан-3000
ИнЗер-2000

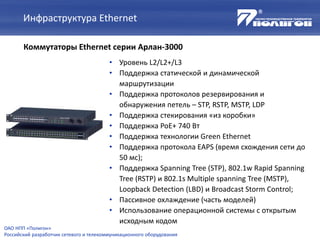

8. Инфраструктура Ethernet
Коммутаторы Ethernet серии Арлан-3000
• Уровень L2/L2+/L3
• Поддержка статической и динамической
маршрутизации
• Поддержка протоколов резервирования и
обнаружения петель – STP, RSTP, MSTP, LDP
• Поддержка стекирования «из коробки»
• Поддержка PoE+ 740 Вт
• Поддержка технологии Green Ethernet
• Поддержка протокола EAPS (время схождения сети до
50 мс);
• Поддержка Spanning Tree (STP), 802.1w Rapid Spanning
Tree (RSTP) и 802.1s Multiple spanning Tree (MSTP),
Loopback Detection (LBD) и Broadcast Storm Control;
• Пассивное охлаждение (часть моделей)
• Использование операционной системы с открытым
исходным кодом
ОАО НПП «Полигон»
Российский разработчик сетевого и телекоммуникационного оборудования

9. Локальная вычислительная сеть
ОАО НПП «Полигон»
Российский разработчик сетевого и телекоммуникационного оборудования

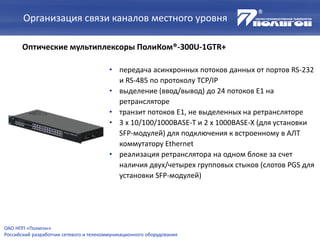

10. Организация связи каналов местного уровня
Оптические мультиплексоры ПолиКом®-300U-1GTR+
• передача асинхронных потоков данных от портов RS-232
и RS-485 по протоколу TCP/IP
• выделение (ввод/вывод) до 24 потоков Е1 на
ретрансляторе
• транзит потоков Е1, не выделенных на ретрансляторе
• 3 х 10/100/1000BASE-T и 2 х 1000BASE-X (для установки
SFP-модулей) для подключения к встроенному в АЛТ
коммутатору Ethernet
• реализация ретранслятора на одном блоке за счет
наличия двух/четырех групповых стыков (слотов PGS для
установки SFP-модулей)
ОАО НПП «Полигон»
Российский разработчик сетевого и телекоммуникационного оборудования

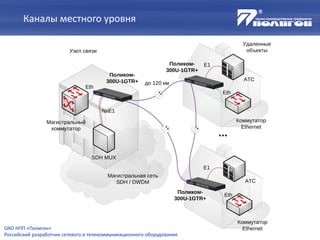

11. Каналы местного уровня
ОАО НПП «Полигон»
Российский разработчик сетевого и телекоммуникационного оборудования

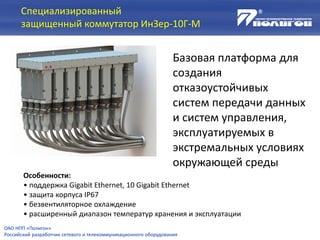

12. Специализированный
защищенный коммутатор ИнЗер-10Г-М
Базовая платформа для
создания
отказоустойчивых
систем передачи данных
и систем управления,
эксплуатируемых в
экстремальных условиях
окружающей среды
Особенности:
• поддержка Gigabit Ethernet, 10 Gigabit Ethernet
• защита корпуса IP67
• безвентиляторное охлаждение
• расширенный диапазон температур хранения и эксплуатации
ОАО НПП «Полигон»
Российский разработчик сетевого и телекоммуникационного оборудования

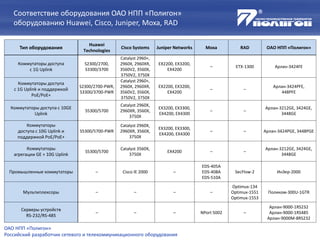

13. Соответствие оборудования ОАО НПП «Полигон»
оборудованию Huawei, Cisco, Juniper, Moxa, RAD
ОАО НПП «Полигон»
Российский разработчик сетевого и телекоммуникационного оборудования
Тип оборудования
Huawei
Technologies
Cisco Systems Juniper Networks Moxa RAD ОАО НПП «Полигон»
Коммутаторы доступа
с 1G Uplink
S2300/2700,
S3300/3700
Catalyst 2960+,
2960X, 2960XR,
3560V2, 3560X,
3750V2, 3750X
EX2200, EX3200,
EX4200
– ETX-1300 Арлан-3424FE
Коммутаторы доступа
с 1G Uplink и поддержкой
PoE/PoE+
S2300/2700-PWR,
S3300/3700-PWR
Catalyst 2960+,
2960X, 2960XR,
3560V2, 3560X,
3750V2, 3750X
EX2200, EX3200,
EX4200
– –
Арлан-3424PFE,
448PFE
Коммутаторы доступа с 10GE
Uplink
S5300/5700
Catalyst 2960X,
2960XR, 3560X,
3750X
EX3200, EX3300,
EX4200, EX4300
– –
Арлан-3212GE, 3424GE,
3448GE
Коммутаторы
доступа с 10G Uplink и
поддержкой PoE/PoE+
S5300/5700-PWR
Catalyst 2960X,
2960XR, 3560X,
3750X
EX3200, EX3300,
EX4200, EX4300
– – Арлан-3424PGE, 3448PGE
Коммутаторы
агрегации GE + 10G Uplink
S5300/5700
Catalyst 3560X,
3750X
EX4200 – –
Арлан-3212GE, 3424GE,
3448GE
Промышленные коммутаторы – Cisco IE 2000 –
EDS-405A
EDS-408A
EDS-510A
SecFlow-2 ИнЗер-2000
Мультиплексоры – – – –
Optimux-134
Optimux-1551
Optimux-1553
Поликом-300U-1GTR
Серверы устройств
RS-232/RS-485
– – – NPort 5002 –
Арлан-9000-1RS232
Арлан-9000-1RS485
Арлан-9000M-8RS232
