Программный коммутатор
                                                                                 (Softswitch) 4&5 классов
                                                                                                 ECSS-10


ECSS-10

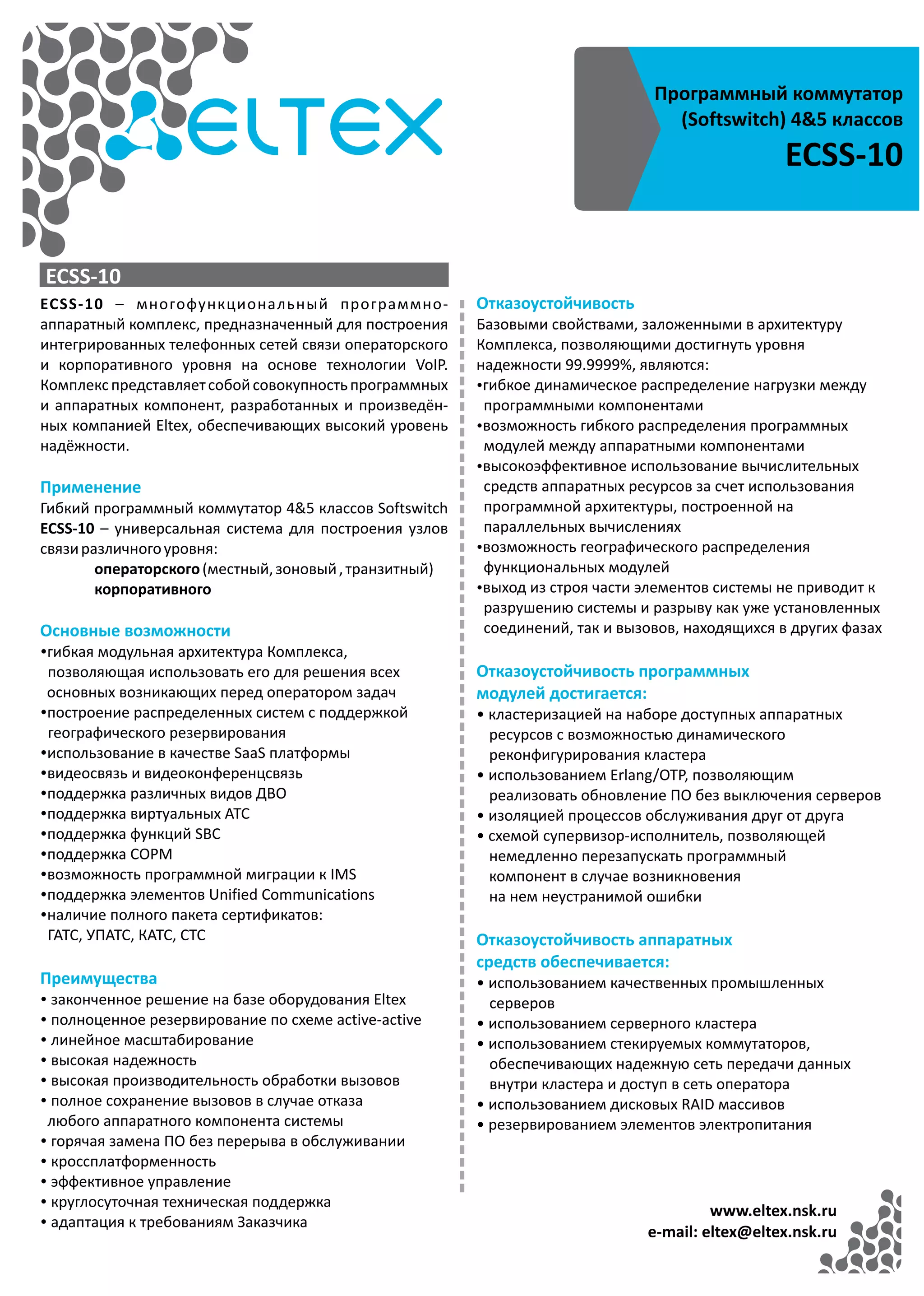

ECSS-10 – многофункциональный программно-               Отказоустойчивость
аппаратный комплекс, предназначенный для построения     Базовыми свойствами, заложенными в архитектуру
интегрированных телефонных сетей связи операторского    Комплекса, позволяющими достигнуть уровня
и корпоративного уровня на основе технологии VoIP.      надежности 99.9999%, являются:
Комплекс представляет собой совокупность программных    џгибкое динамическое распределение нагрузки между
и аппаратных компонент, разработанных и произведён-      программными компонентами
ных компанией Eltex, обеспечивающих высокий уровень     џвозможность гибкого распределения программных
надёжности.                                              модулей между аппаратными компонентами
                                                        џвысокоэффективное использование вычислительных
Применение                                               средств аппаратных ресурсов за счет использования
Гибкий программный коммутатор 4&5 классов Softswitch     программной архитектуры, построенной на
ECSS-10 – универсальная система для построения узлов     параллельных вычислениях
связи различного уровня:                                џвозможность географического распределения
        операторского (местный, зоновый , транзитный)    функциональных модулей
        корпоративного                                  џвыход из строя части элементов системы не приводит к
                                                         разрушению системы и разрыву как уже установленных
Основные возможности                                     соединений, так и вызовов, находящихся в других фазах
џгибкая модульная архитектура Комплекса,
 позволяющая использовать его для решения всех          Отказоустойчивость программных
основных возникающих перед оператором задач             модулей достигается:
џпостроение распределенных систем с поддержкой          • кластеризацией на наборе доступных аппаратных
 географического резервирования                           ресурсов с возможностью динамического
џиспользование в качестве SaaS платформы                  реконфигурирования кластера
џвидеосвязь и видеоконференцсвязь                       • использованием Erlang/OTP, позволяющим
џподдержка различных видов ДВО                            реализовать обновление ПО без выключения серверов
џподдержка виртуальных АТС                              • изоляцией процессов обслуживания друг от друга
џподдержка функций SBC                                  • схемой супервизор‐исполнитель, позволяющей
џподдержка СОРМ                                           немедленно перезапускать программный
џвозможность программной миграции к IMS                   компонент в случае возникновения
џподдержка элементов Unified Communications               на нем неустранимой ошибки
џналичие полного пакета сертификатов:
 ГАТС, УПАТС, КАТС, СТС                                 Отказоустойчивость аппаратных
                                                        средств обеспечивается:
Преимущества                                            • использованием качественных промышленных
џзаконченное решение на базе оборудования Eltex           серверов
џполноценное резервирование по схеме active-active      • использованием серверного кластера
џлинейное масштабирование                               • использованием стекируемых коммутаторов,
џвысокая надежность                                       обеспечивающих надежную сеть передачи данных
џвысокая производительность обработки вызовов             внутри кластера и доступ в сеть оператора
џполное сохранение вызовов в случае отказа              • использованием дисковых RAID массивов
 любого аппаратного компонента системы                  • резервированием элементов электропитания
џгорячая замена ПО без перерыва в обслуживании
џкроссплатформенность
џэффективное управление
џкруглосуточная техническая поддержка
                                                                                       www.eltex.nsk.ru
џадаптация к требованиям Заказчика
                                                                              e-mail: eltex@eltex.nsk.ru
Программный коммутатор
Технические характеристики                                                      (Softswitch) 4&5 классов
Поддерживаемые протоколы
• SIP v2.0 (RFC 3261)
                                                                                                 ECSS-10
• SIP‐T/SIP‐I
• H.248/Megaco
• SIGTRAN (M2UA, M3UA, IUA)
• T.38                                               Дополнительные виды обслуживания (ДВО)
• SNMP v3                                            • предоставление номера вызывающего абонента (CLIP)
• RADIUS AAA                                         • запрет идентиф. номера вызывающего абонента (CLIR)
                                                     • индикатор присутствия (SIP presence и Busy Lamp Field)
Протоколы, поддерживаемые через шлюзы                • поиск первой свободной линии по списку (Call Hunt)
• ОКС7                                               • запрет приема вызова с неизвестн. номерами (ACB)
• R1.5, R2                                           • извещение о поступлении второго вызова (CWAIT)
• EDSS‐1/Q.931                                       • условная переадресация (CFU, CFB, CFNR, CFT)
• V5.1, V.5.2                                        • удержание/восстановление вызова (CHOLD)
                                                     • черный и белый списки (White/Black Lists)
Поддерживаемые аудио‐кодеки                          • перевод вызова во время разговора (CTR)
• G.729A/B                                           • аудио- и видеоконференцсвязь (CONF)
• G.711A/U                                           • нотификация о пропущенных вызовах
• G.726                                              • управление ДВО с телефона абонента
• G.723.1 (5.3, 6.3 кбит/с)                          • интерактивное голосовое меню (IVR)
• GSM FR                                             • запись разговоров (Call Recording)
• AMR                                                • виртуальный факс (Fax-to-Email)
                                                     • автосекретарь (Auto Attendant)
Поддерживаемые видео-кодеки                          • перехват вызова (Call Pickup)
• H.263                                              • виртуальная АТС (IP Centrex)
• H.263-1998                                         • голосовая почта (Voice Mail)
• H.264                                              • быстрый набор (Speed Dial)
                                                     • следуй за мной (Follow Me)
Телефонная маршрутизация                             • обратный вызов (Call Back)
• маршрутизация по маскам                            • автодозвон (Auto Redial)
• выбор маршрута на основании параметров:            • не беспокоить (DND)
     • номер вызывающего абонента (CgPN)             • будильник (Alarm)
     • категория вызывающего абонента (CPC)
                                                     Резервирование
     • номер вызываемого абонента (CdPN)
                                                     • поддержка резервирования аппаратных ресурсов
     • ID группы абонента
                                                       (active‐active)
     • тип адреса (Nature of address – NOA)
                                                     • поддержка резервирования программных модулей
     • план нумерации (NP)
                                                     • поддержка территориального распределения
     • индикатор ограничения предоставления номера
                                                       компонент Комплекса
       вызывающего абонента (Calling Party APRI)
     • день недели
     • время суток                                   Дополнительные функции
     • уровни загрузки шлюза/направления             • SIP Registrar
• модификация номеров                                • аутентификация через LDAP
                                                     • поддержка функций SBC
                                                     • поддержка СОРМ
Тарификация
                                                     • поддержка коммутации вызовов с непересекающимся
• RADIUS Accounting
                                                       набором кодеков
• CDR файлы
                                                     • возможность горячей замены ПО без выведения
                                                       элементов Комплекса из эксплуатации
Управление                                           • реконфигурируемость – возможность наращивания
Основные средства, обеспечивающие эффективное          функционала и производительности
управление и разграничение прав доступа:             • возможность программной миграции к IMS
• MML‐консоль (SSH/Telnet)                                                          www.eltex.nsk.ru
• Web 2.0 интерфейс (https)                                                e-mail: eltex@eltex.nsk.ru
Программный коммутатор
                                                                                         (Softswitch) 4&5 классов
                                                                                                          ECSS-10

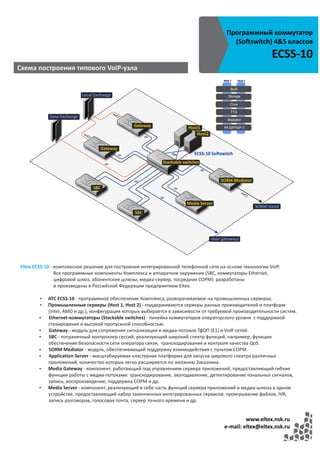

Cхема построения типового VoIP-узла




Eltex ECSS-10 - комплексное решение для построения интегрированной телефонной сети на основе технологии VoIP.
                Все программные компоненты Комплекса и аппаратное окружение (SBC, коммутаторы Ethernet,
                цифровой шлюз, абонентские шлюзы, медиа-сервер, посредник СОРМ) разработаны
                и произведены в Российской Федерации предприятием Eltex:

        џ   АТС ECSS-10 - программное обеспечение Комплекса, разворачиваемое на промышленных серверах.
        џ   Промышленные серверы (Host 1, Host 2) - поддерживаются серверы разных производителей и платформ
            (Intel, AMD и др.), конфигурация которых выбирается в зависимости от требуемой производительности систем.
       џ    Ethernet-коммутаторы (Stackable switches) - линейка коммутаторов операторского уровня с поддержкой
            стекирования и высокой пропускной способностью.
       џ    Gateway - модуль для сопряжения сигнализации и медиа-потоков ТфОП (Е1) и VoIP сетей.
       џ    SBC - пограничный контроллер сессий, реализующий широкий спектр функций, например, функции
            обеспечения безопасности сети оператора связи, транскодирования и контроля качества QoS.
       џ    SORM Mediator - модуль, обеспечивающий поддержку взаимодействия с пультом СОРМ.
       џ    Application Server - масштабируемая кластерная платформа для запуска широкого спектра различных
            приложений, количество которых легко расширяется по желанию Заказчика.
       џ    Media Gateway - компонент, работающий под управлением сервера приложений, предоставляющий гибкие
            функции работы с медиа-потоками: транскодирование, эхоподавление, детектирование тональных сигналов,
            запись, воспроизведение, поддержка СОРМ и др.
       џ    Media Server - компонент, реализующий в себе часть функций сервера приложений и медиа-шлюза в одном
            устройстве, предоставляющий набор законченных интегрированных сервисов: проигрывание файлов, IVR,
            запись разговоров, голосовая почта, сервер точного времени и др.


                                                                                               www.eltex.nsk.ru
                                                                                      e-mail: eltex@eltex.nsk.ru
Программный коммутатор
                               (Softswitch) 4&5 классов
                                               ECSS-10

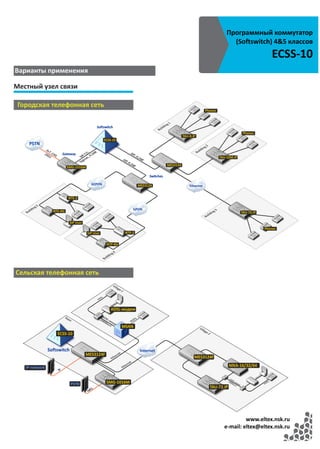

Варианты применения

Местный узел связи

 Городская телефонная сеть




Сельская телефонная сеть




                                      www.eltex.nsk.ru
                             e-mail: eltex@eltex.nsk.ru
Программный коммутатор
                                   (Softswitch) 4&5 классов
                                                   ECSS-10

Оконечно-транзитный узел связи




Зоновый узел связи




                                          www.eltex.nsk.ru
                                 e-mail: eltex@eltex.nsk.ru
Программный коммутатор
                                             (Softswitch) 4&5 классов
                                                             ECSS-10

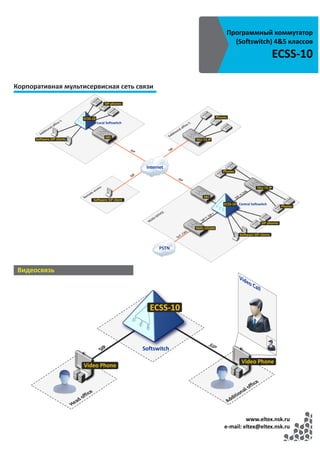

Корпоративная мультисервисная сеть связи




 Видеосвязь




                                                    www.eltex.nsk.ru
                                           e-mail: eltex@eltex.nsk.ru
Программный коммутатор
                         (Softswitch) 4&5 классов
                                         ECSS-10

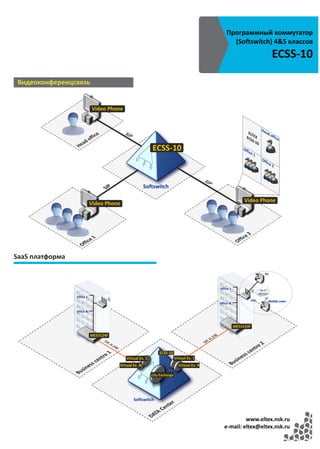

 Видеоконференцсвязь




SaaS платформа




                                www.eltex.nsk.ru
                       e-mail: eltex@eltex.nsk.ru
Программный коммутатор
                                                                                     (Softswitch) 4&5 классов
                                                                                                     ECSS-10

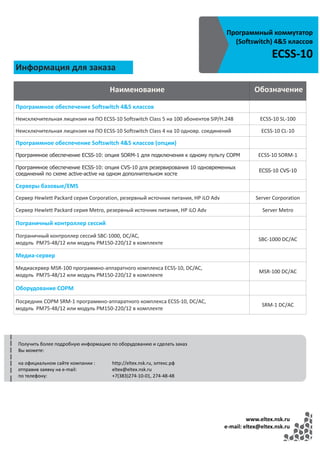

Информация для заказа

                                     Наименование                                             Обозначение

Программное обеспечение Softswitch 4&5 классов
Неисключительная лицензия на ПО ECSS-10 Softswitch Class 5 на 100 абонентов SIP/H.248            ECSS-10 SL-100

Неисключительная лицензия на ПО ECSS-10 Softswitch Class 4 на 10 одновр. соединений              ECSS-10 CL-10

Программное обеспечение Softswitch 4&5 классов (опции)
Программное обеспечение ECSS-10: опция SORM-1 для подключения к одному пульту СОРМ              ECSS-10 SORM-1

Программное обеспечение ECSS-10: опция CVS-10 для резервирования 10 одновременных
                                                                                                ECSS-10 CVS-10
соединений по схеме active-active на одном дополнительном хосте

Серверы базовые/EMS
Сервер Hewlett Packard серия Corporation, резервный источник питания, HP iLO Adv               Server Corporation

Сервер Hewlett Packard серия Metro, резервный источник питания, HP iLO Adv                        Server Metro

Пограничный контроллер сессий
Пограничный контроллер сессий SBC-1000, DC/AC,
                                                                                                SBC-1000 DC/AC
модуль PM75-48/12 или модуль PM150-220/12 в комплекте

Медиа-сервер
Медиасервер MSR-100 программно-аппаратного комплекса ECSS-10, DC/AC,
                                                                                                MSR-100 DC/AC
модуль PM75-48/12 или модуль PM150-220/12 в комплекте

Оборудование СОРМ

Посредник СОРМ SRM-1 программно-аппаратного комплекса ECSS-10, DC/AC,
                                                                                                 SRM-1 DC/AC
модуль PM75-48/12 или модуль PM150-220/12 в комплекте




 Получить более подробную информацию по оборудованию и сделать заказ
 Вы можете:

 на официальном сайте компании :      http://eltex.nsk.ru, элтекс.рф
 отправив заявку на e-mail:           eltex@eltex.nsk.ru
 по телефону:                         +7(383)274-10-01, 274-48-48




                                                                                            www.eltex.nsk.ru
                                                                                   e-mail: eltex@eltex.nsk.ru
