Документ описывает совместное решение Cisco и Tandberg, сосредотачиваясь на инфраструктурном оборудовании для систем телеприсутствия и видеокоммуникаций. Он охватывает различные компоненты, включая управление вызовами, поддержку различных протоколов и поддержку многопользовательских видеоконференций с гарантией высокой производительности. Упоминаются ключевые характеристики серверов и системы управления, которые обеспечивают централизованное управление и диагностику для эффективного использования видеоинфраструктуры.

1. Объединѐнное решение Cisco и
TANDBERG:
Объединѐнное инфраструктурное
оборудование для систем
TelePresence / ВКС
Павел Назаров
Технический консультант

2. Инфраструктурное оборудование
TelePresence/ВКС

3. Инфраструктурная линейка
Call Control Management Recording & Streaming
VCS Expressway TMS Software Content Server IPVCR 2200
MCUs
VCS Control TMS Server
Gateways
MCU 4500
ISDN GW 3201 MPS 800
IPGW
MPS MPS 200
Gateway Blades
MSE 8000
Gateway Blades
MCU 4200 MSE 8000

4. Инфраструктурная линейка
Call Control Management Recording & Streaming
VCS Expressway TMS Software Content Server IPVCR 2200
MCUs
VCS Control TMS Server
Gateways
MCU 4500
ISDN GW 3201 MPS 800
IPGW
MPS MPS 200
Gateway Blades MSE 8000
Gateway Blades
MCU 4200 MSE 8000

5. Система контроля и управления
сети TelePresence/ВКС

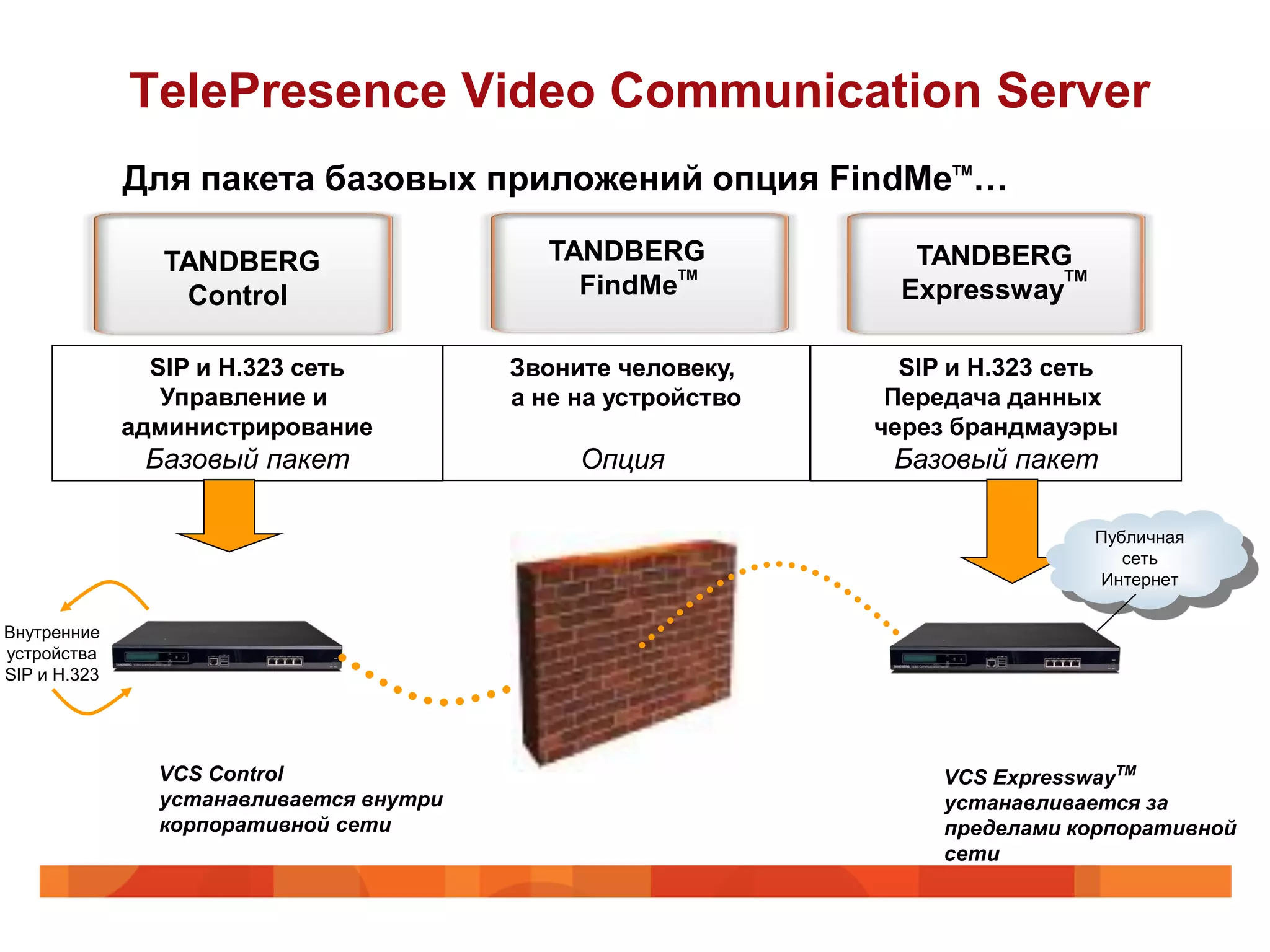

6. TelePresence Video Communication Server
Для пакета базовых приложений опция FindMeTM…
TANDBERG TANDBERG TANDBERG
TM TM
Control FindMe Expressway
SIP и H.323 сеть Звоните человеку, SIP и H.323 сеть
Управление и а не на устройство Передача данных
администрирование через брандмауэры
Базовый пакет Опция Базовый пакет
Публичная
сеть
Интернет
Внутренние
устройства
SIP и H.323
VCS Control VCS ExpresswayTM
устанавливается внутри устанавливается за
корпоративной сети пределами корпоративной
сети

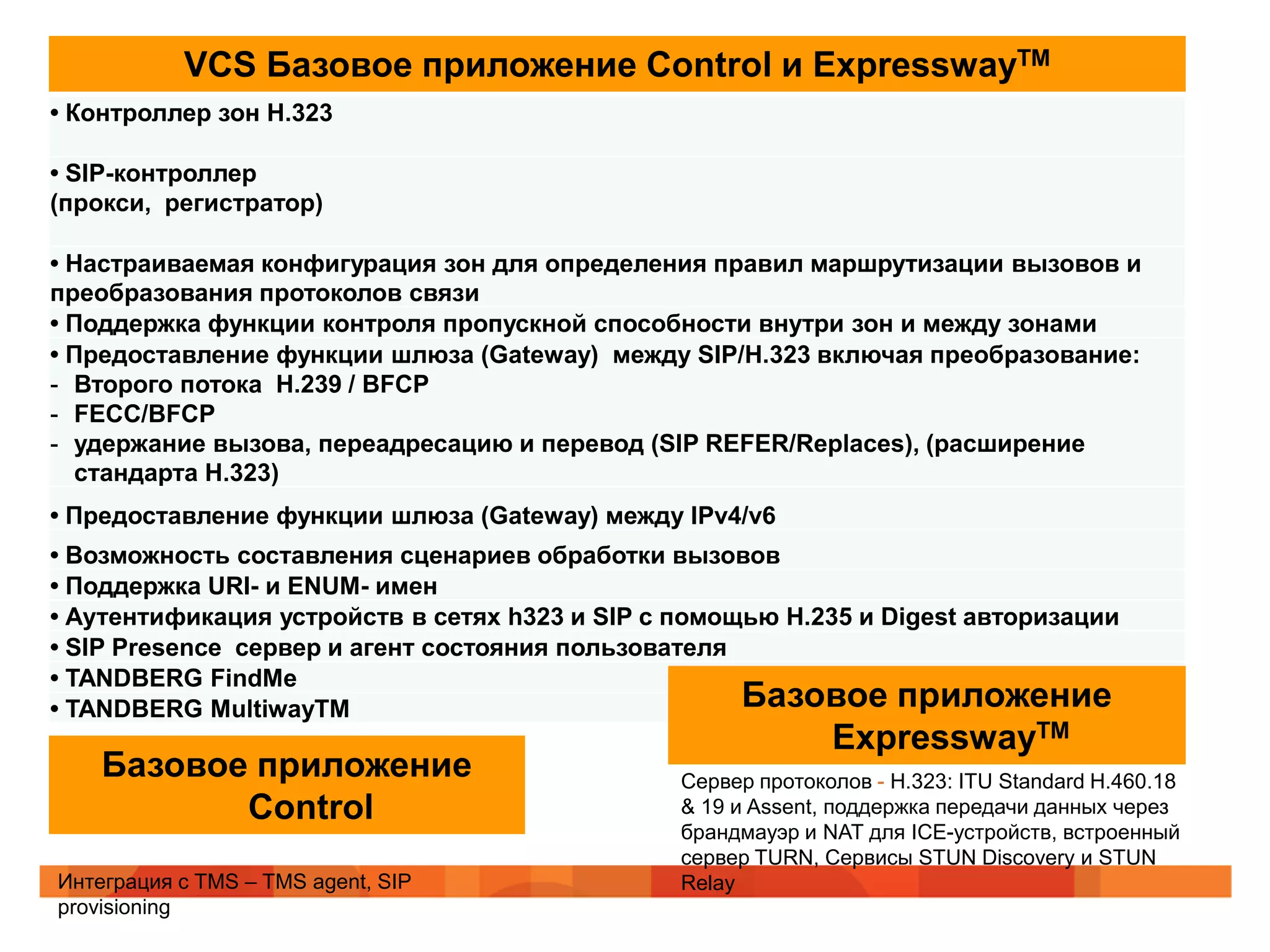

7. VCS Базовое приложение Control и ExpresswayTM
• Контроллер зон H.323
• SIP-контроллер
(прокси, регистратор)
• Настраиваемая конфигурация зон для определения правил маршрутизации вызовов и
преобразования протоколов связи
• Поддержка функции контроля пропускной способности внутри зон и между зонами
• Предоставление функции шлюза (Gateway) между SIP/H.323 включая преобразование:
- Второго потока H.239 / BFCP
- FECC/BFCP
- удержание вызова, переадресацию и перевод (SIP REFER/Replaces), (расширение
стандарта H.323)
• Предоставление функции шлюза (Gateway) между IPv4/v6
• Возможность составления сценариев обработки вызовов
• Поддержка URI- и ENUM- имен
• Аутентификация устройств в сетях h323 и SIP с помощью H.235 и Digest авторизации
• SIP Presence сервер и агент состояния пользователя
• TANDBERG FindMe
• TANDBERG MultiwayTM Базовое приложение
ExpresswayTM
Базовое приложение Сервер протоколов - H.323: ITU Standard H.460.18
Control & 19 и Assent, поддержка передачи данных через
брандмауэр и NAT для ICE-устройств, встроенный
сервер TURN, Сервисы STUN Discovery и STUN
Интеграция с TMS – TMS agent, SIP Relay
provisioning

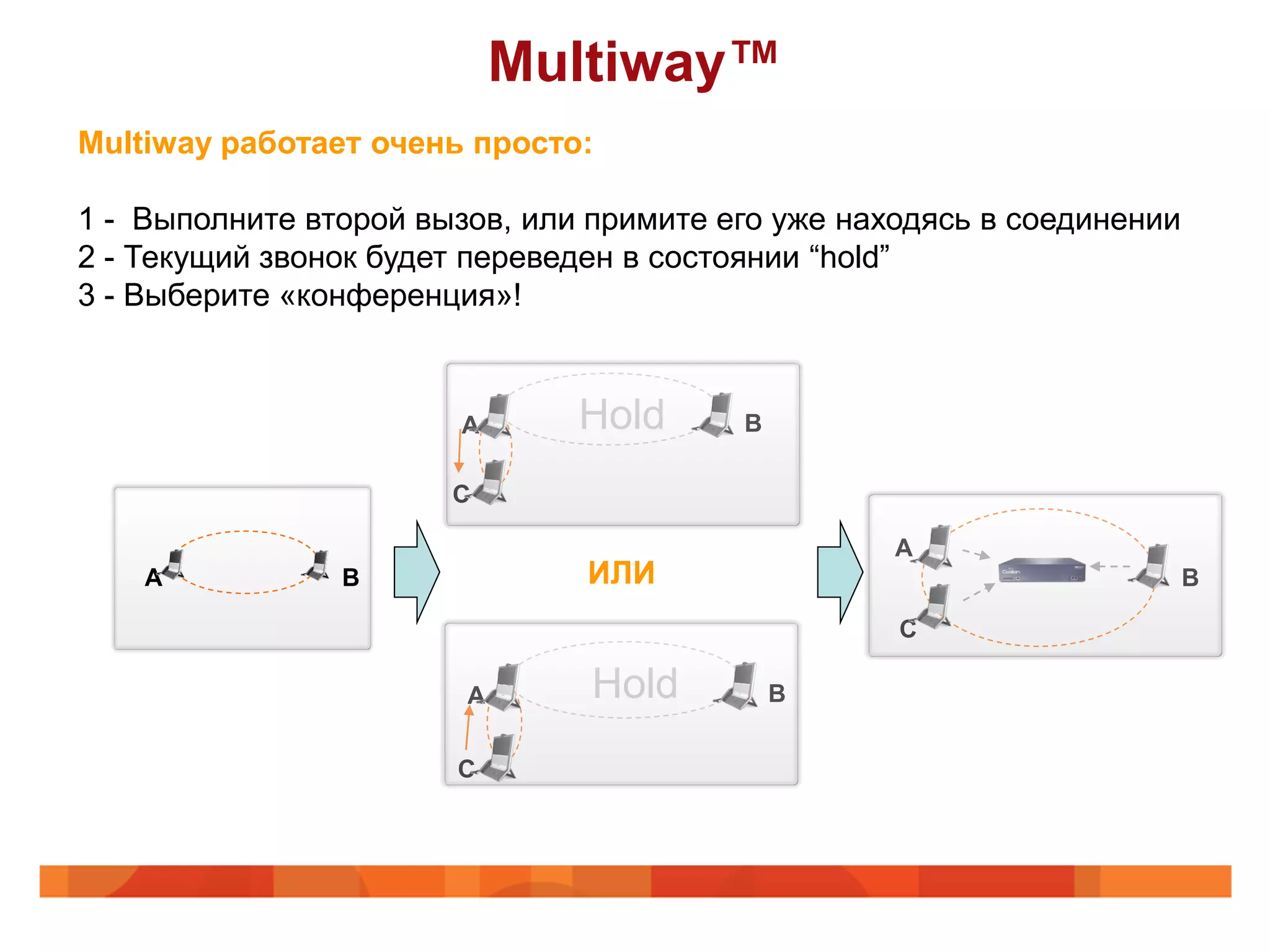

8. Multiway™
Multiway работает очень просто:
1 - Выполните второй вызов, или примите его уже находясь в соединении
2 - Текущий звонок будет переведен в состоянии “hold”
3 - Выберите «конференция»!
A Hold B
C
A
A B ИЛИ B
C
A Hold B
C

9. Что требуется для Multiway?
Multiway Встроенный MultiSite
Использует центральную – MultiSite требует выполнения
инфраструктуру, нескольких соединений с
оптимизированную под топологию терминала, организующего
существующей сети связи конференцию.
– Ограничен доступной емкостью
(обычно не более 4-х абонентов)

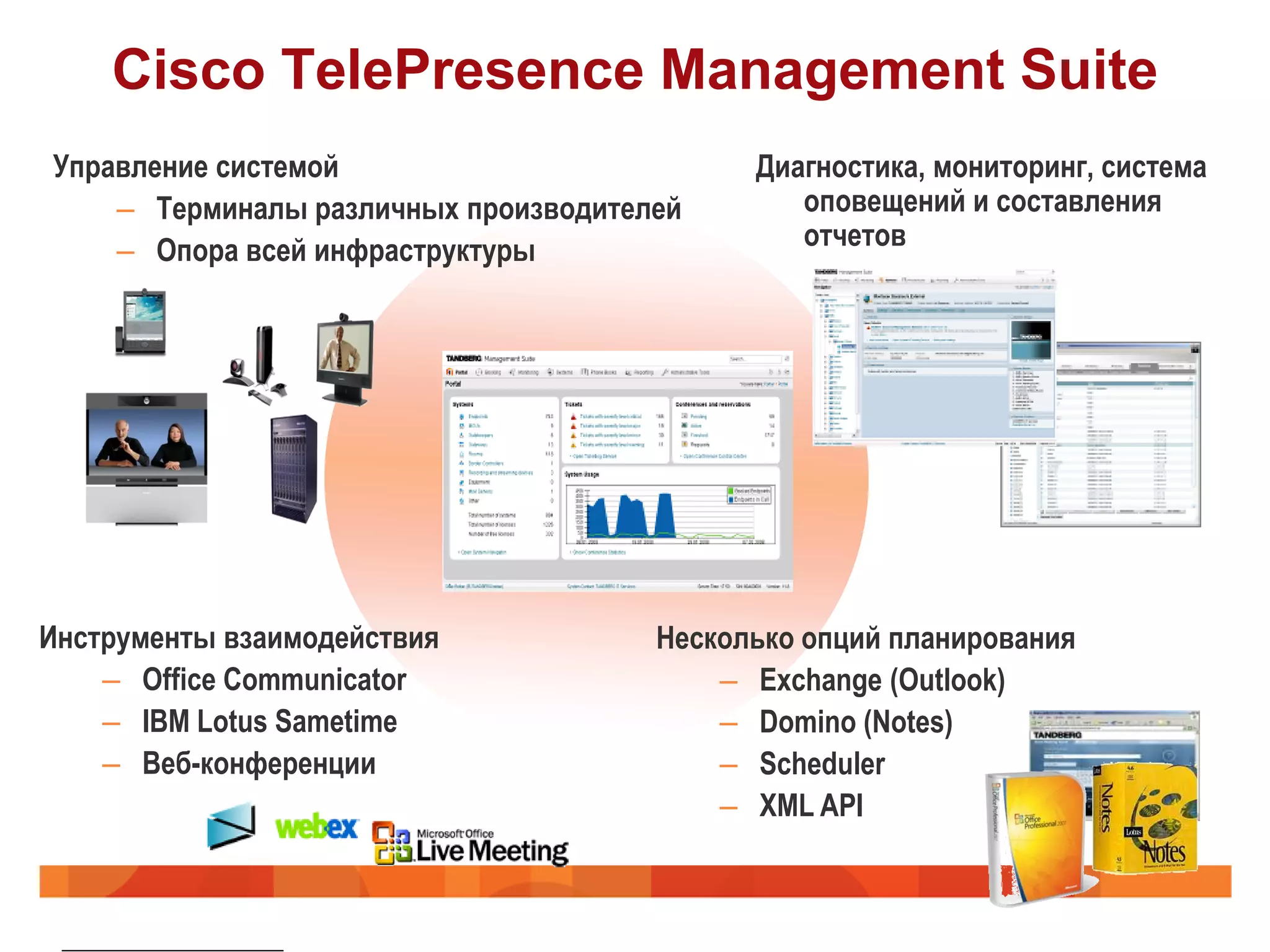

10. Cisco TelePresence Management Suite
Управление системой Диагностика, мониторинг, система
– Терминалы различных производителей оповещений и составления
– Опора всей инфраструктуры отчетов
Инструменты взаимодействия Несколько опций планирования
– Office Communicator – Exchange (Outlook)
– IBM Lotus Sametime – Domino (Notes)
– Веб-конференции – Scheduler
– XML API

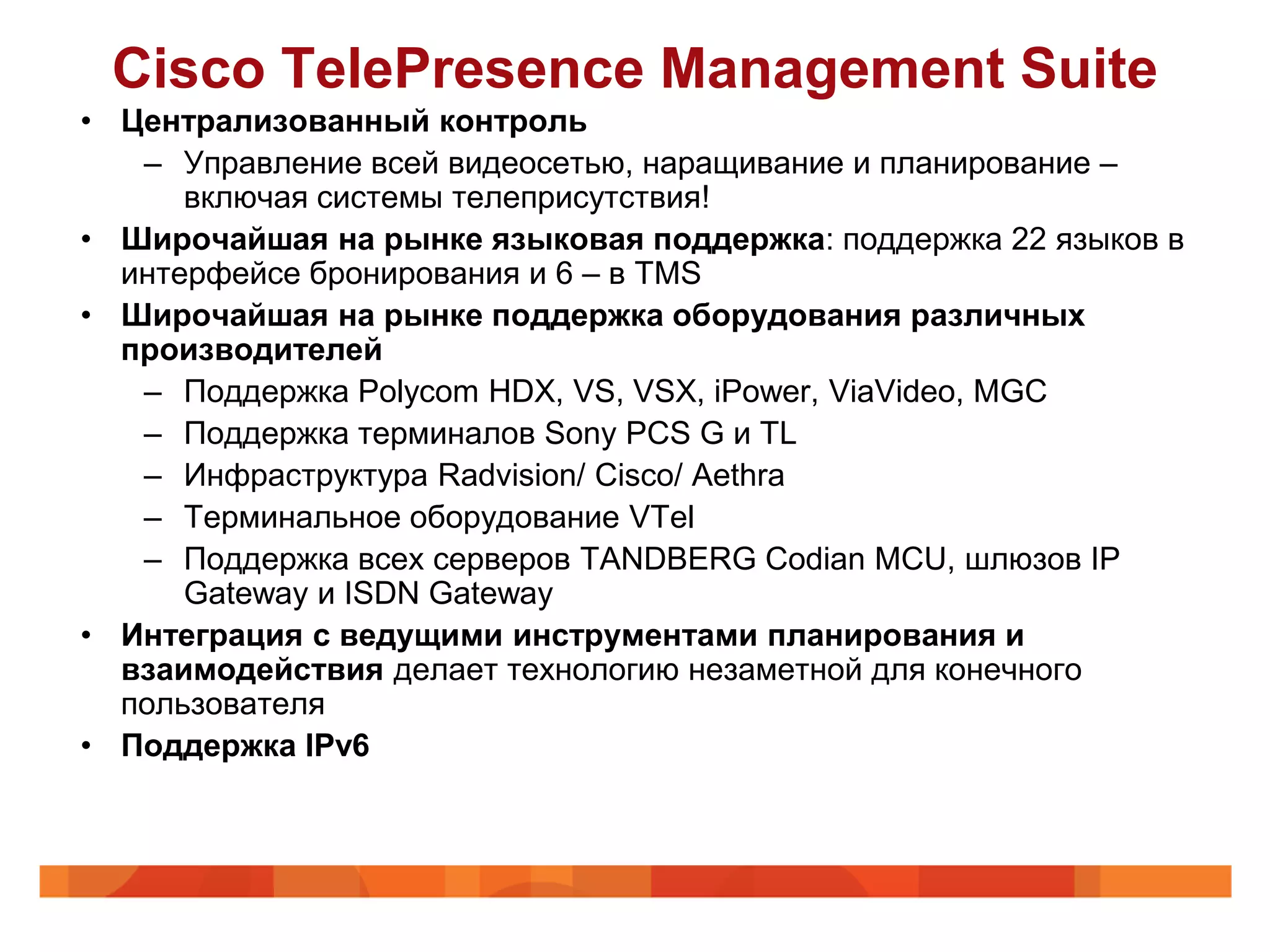

11. Cisco TelePresence Management Suite
• Централизованный контроль
– Управление всей видеосетью, наращивание и планирование –
включая системы телеприсутствия!
• Широчайшая на рынке языковая поддержка: поддержка 22 языков в
интерфейсе бронирования и 6 – в TMS
• Широчайшая на рынке поддержка оборудования различных
производителей
– Поддержка Polycom HDX, VS, VSX, iPower, ViaVideo, MGC
– Поддержка терминалов Sony PCS G и TL
– Инфраструктура Radvision/ Cisco/ Aethra
– Терминальное оборудование VTel
– Поддержка всех серверов TANDBERG Codian MCU, шлюзов IP
Gateway и ISDN Gateway
• Интеграция с ведущими инструментами планирования и
взаимодействия делает технологию незаметной для конечного
пользователя
• Поддержка IPv6

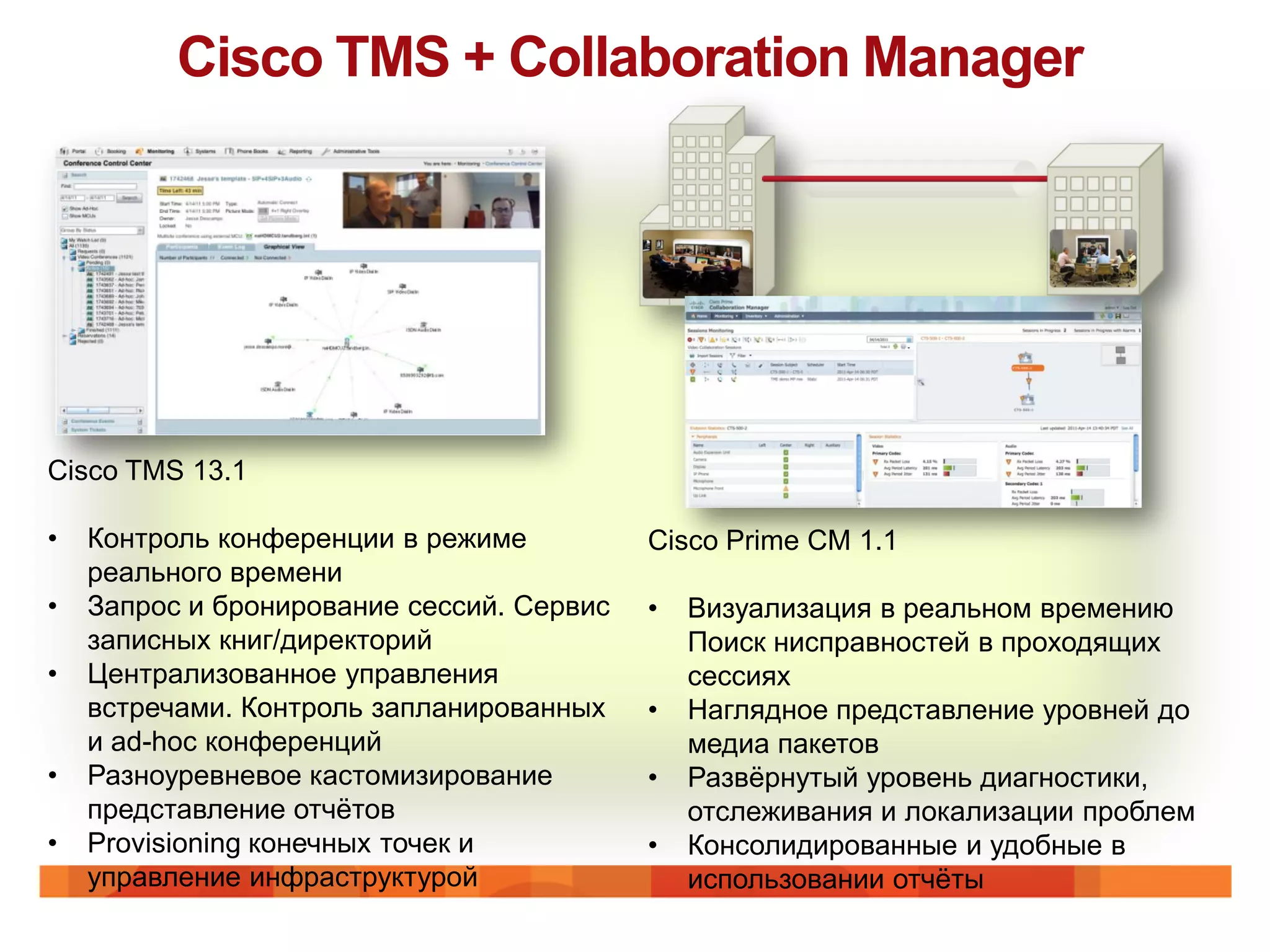

12. Cisco TMS + Collaboration Manager
Cisco TMS 13.1
• Контроль конференции в режиме Cisco Prime CM 1.1
реального времени
• Запрос и бронирование сессий. Сервис • Визуализация в реальном времению
записных книг/директорий Поиск нисправностей в проходящих
• Централизованное управления сессиях
встречами. Контроль запланированных • Наглядное представление уровней до
и ad-hoc конференций медиа пакетов
• Разноуревневое кастомизирование • Развѐрнутый уровень диагностики,
представление отчѐтов отслеживания и локализации проблем
• Provisioning конечных точек и • Консолидированные и удобные в
управление инфраструктурой использовании отчѐты

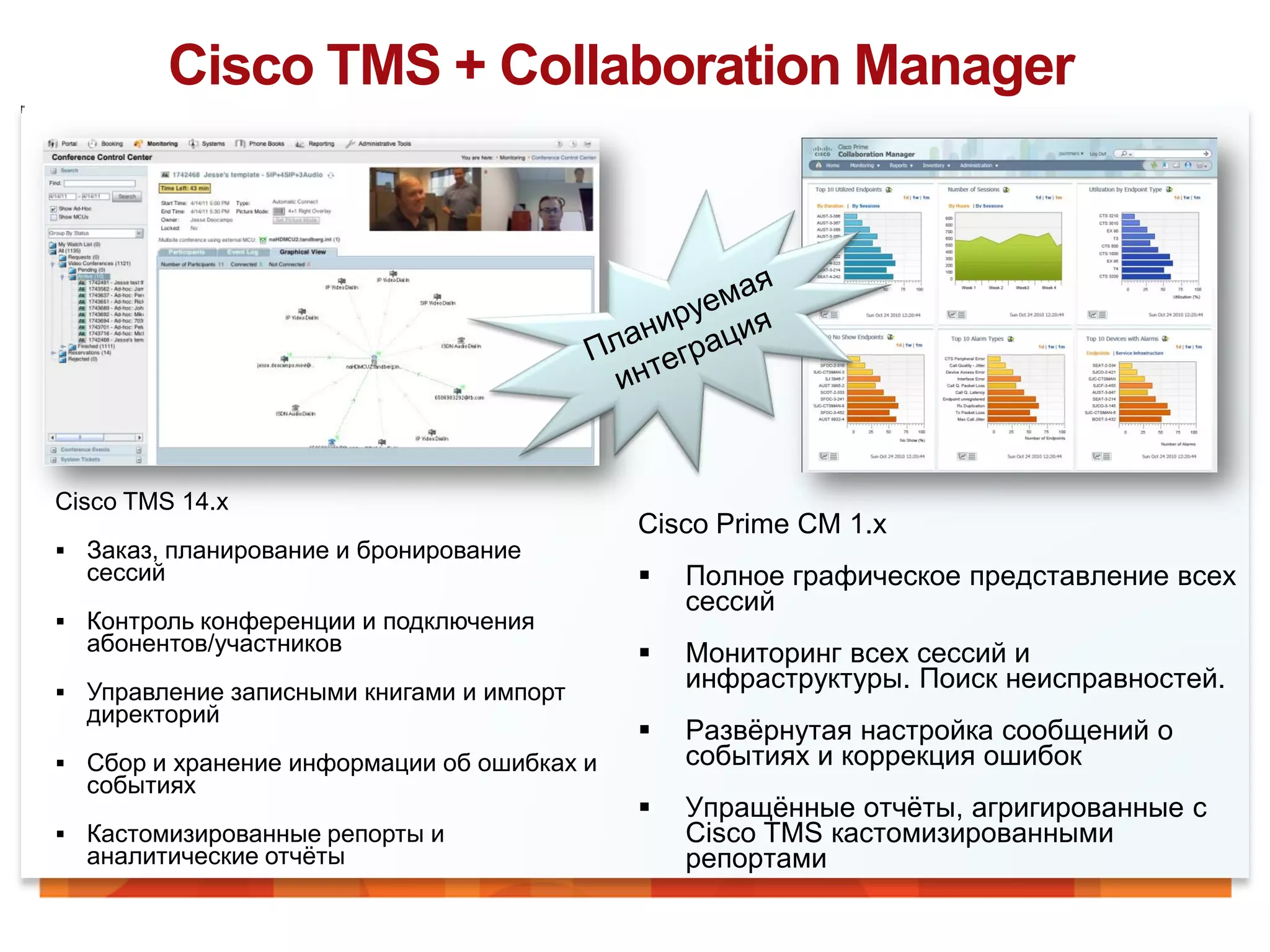

13. Cisco TMS + Collaboration Manager
Cisco TMS 14.x
Cisco Prime CM 1.x
 Заказ, планирование и бронирование
сессий  Полное графическое представление всех
сессий
 Контроль конференции и подключения
абонентов/участников  Мониторинг всех сессий и
 Управление записными книгами и импорт
инфраструктуры. Поиск неисправностей.
директорий
 Развѐрнутая настройка сообщений о
 Сбор и хранение информации об ошибках и событиях и коррекция ошибок
событиях
 Упращѐнные отчѐты, агригированные с
 Кастомизированные репорты и Cisco TMS кастомизированными
аналитические отчѐты репортами

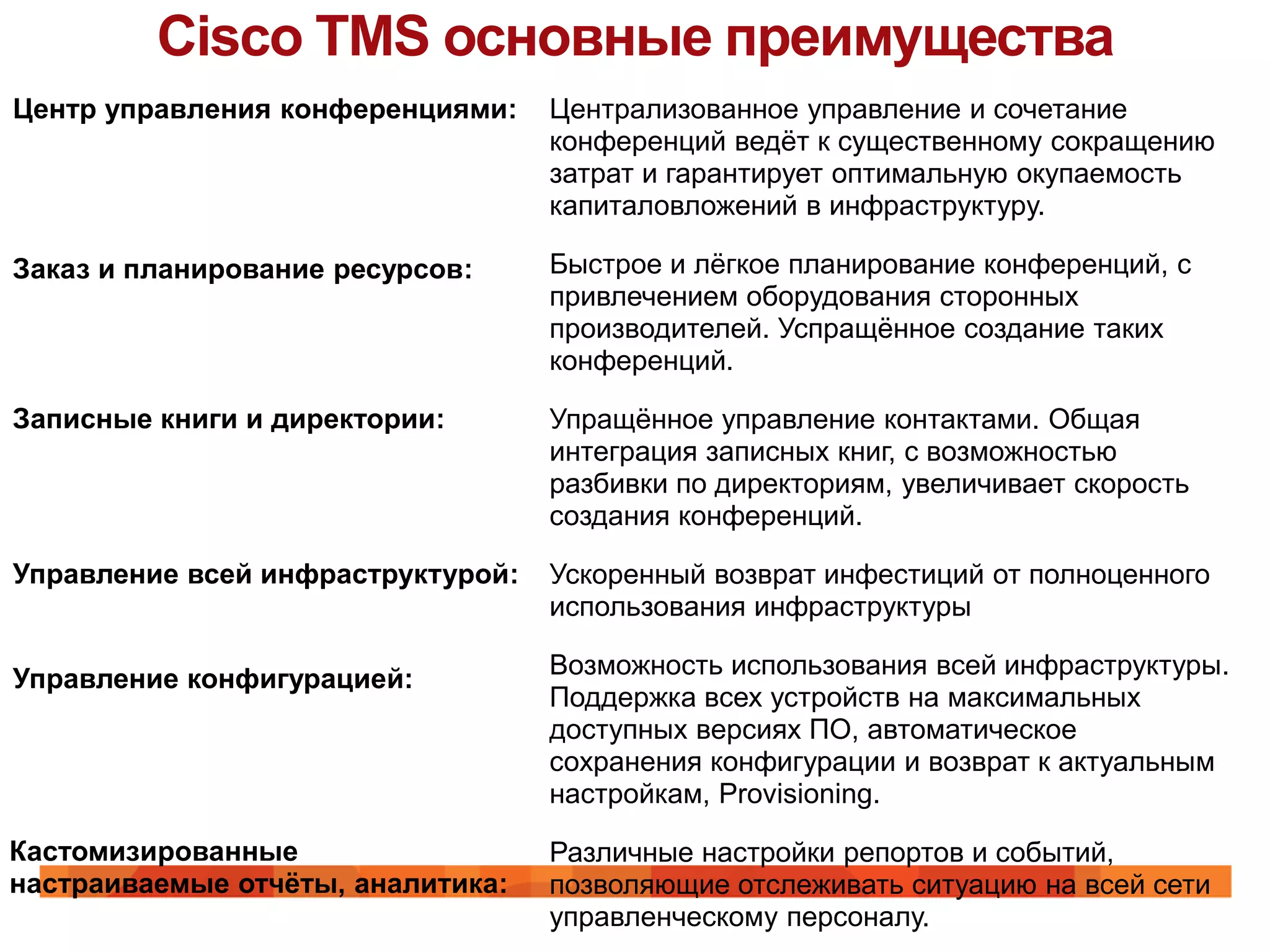

14. Cisco TMS основные преимущества
Центр управления конференциями: Централизованное управление и сочетание
конференций ведѐт к существенному сокращению
затрат и гарантирует оптимальную окупаемость
капиталовложений в инфраструктуру.
Заказ и планирование ресурсов: Быстрое и лѐгкое планирование конференций, с
привлечением оборудования сторонных
производителей. Успращѐнное создание таких
конференций.
Записные книги и директории: Упращѐнное управление контактами. Общая
интеграция записных книг, с возможностью
разбивки по директориям, увеличивает скорость
создания конференций.
Управление всей инфраструктурой: Ускоренный возврат инфестиций от полноценного
использования инфраструктуры
Управление конфигурацией: Возможность использования всей инфраструктуры.
Поддержка всех устройств на максимальных
доступных версиях ПО, автоматическое
сохранения конфигурации и возврат к актуальным
настройкам, Provisioning.
Кастомизированные Различные настройки репортов и событий,
настраиваемые отчѐты, аналитика: позволяющие отслеживать ситуацию на всей сети
управленческому персоналу.

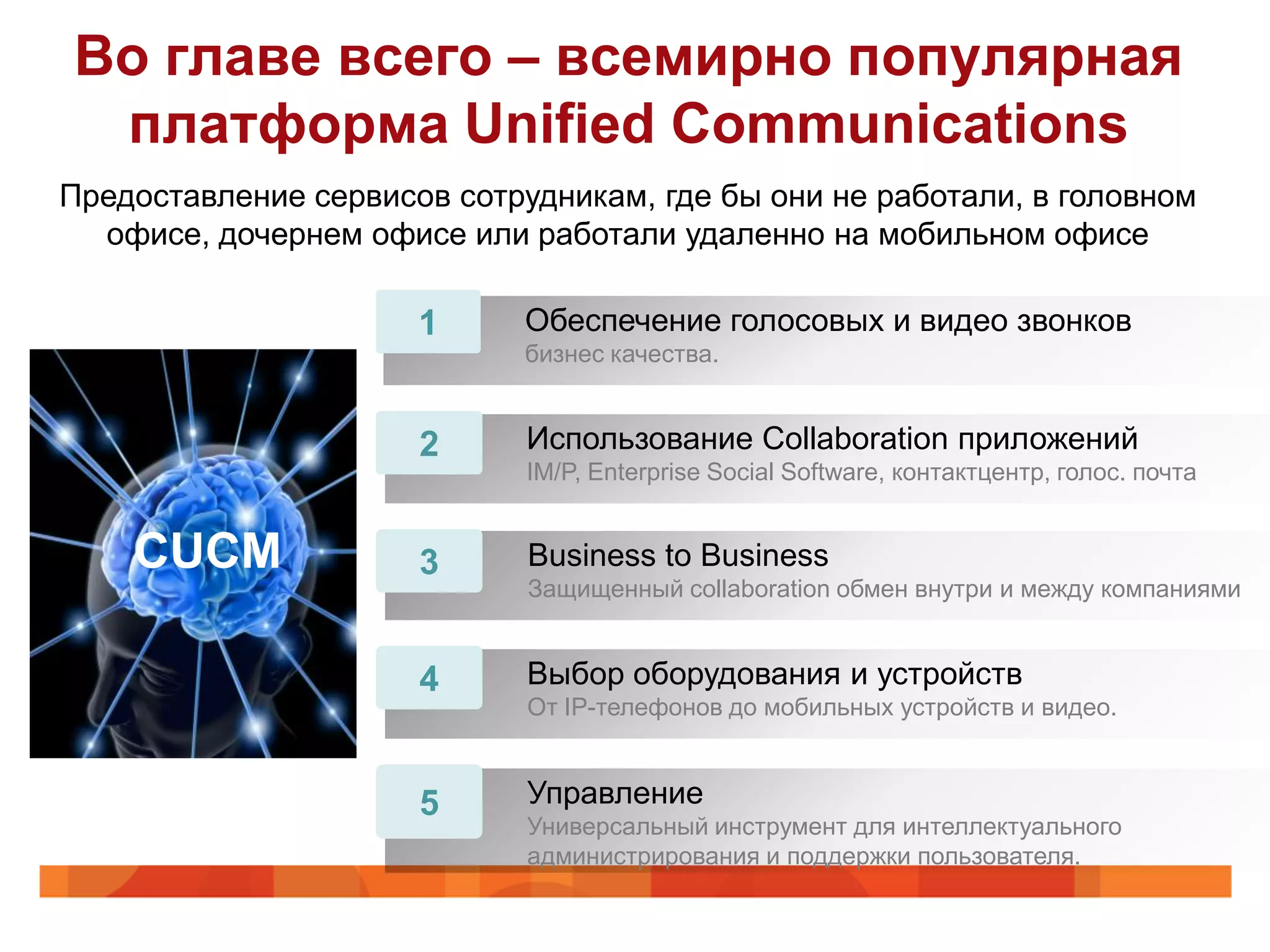

15. Во главе всего – всемирно популярная
платформа Unified Communications
Предоставление сервисов сотрудникам, где бы они не работали, в головном
офисе, дочернем офисе или работали удаленно на мобильном офисе
1 Обеспечение голосовых и видео звонков
бизнес качества.
2 Использование Collaboration приложений
IM/P, Enterprise Social Software, контактцентр, голос. почта
CUCM 3 Business to Business
Защищенный collaboration обмен внутри и между компаниями
4 Выбор оборудования и устройств
От IP-телефонов до мобильных устройств и видео.
5 Управление
Универсальный инструмент для интеллектуального
администрирования и поддержки пользователя.

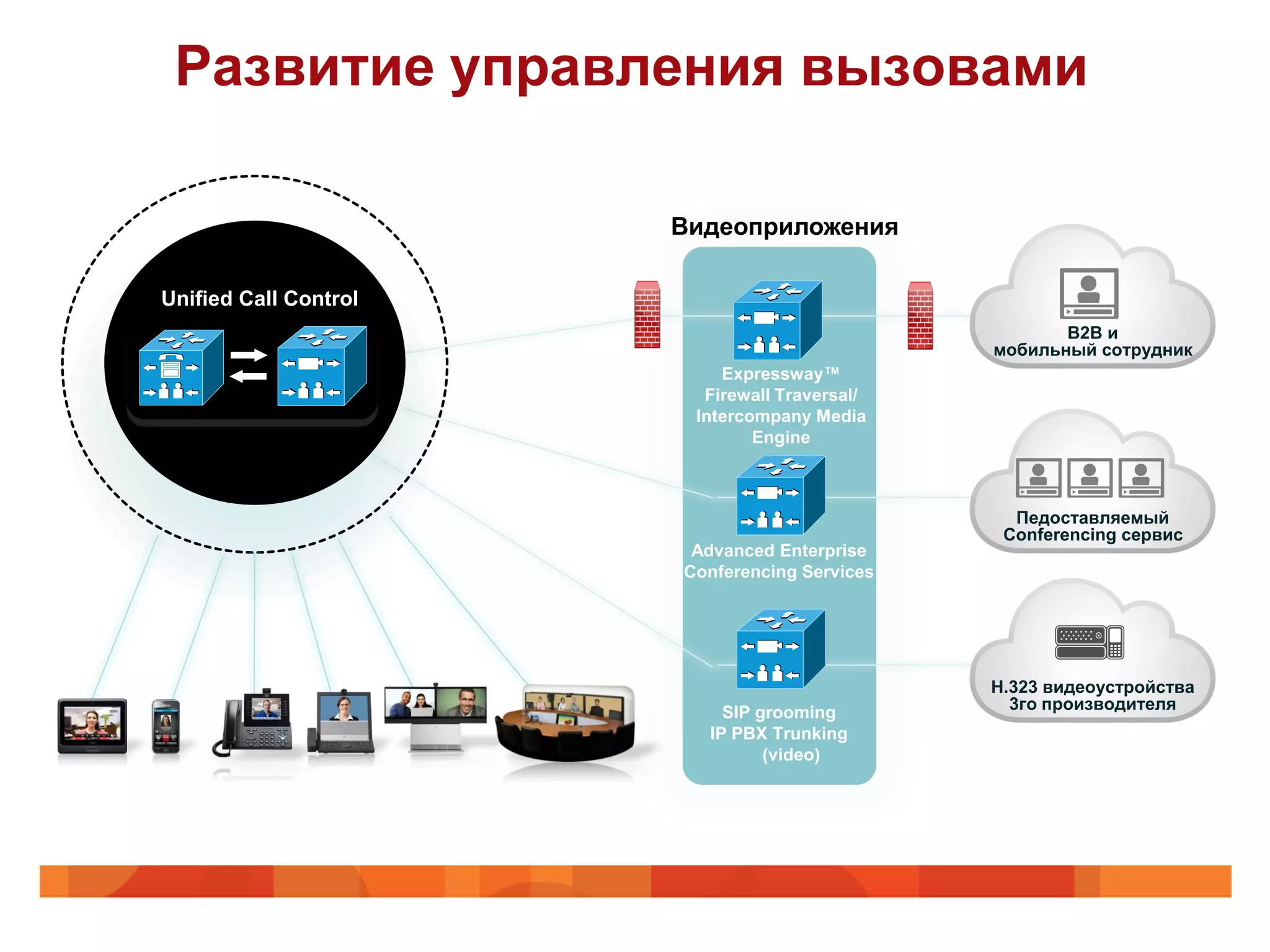

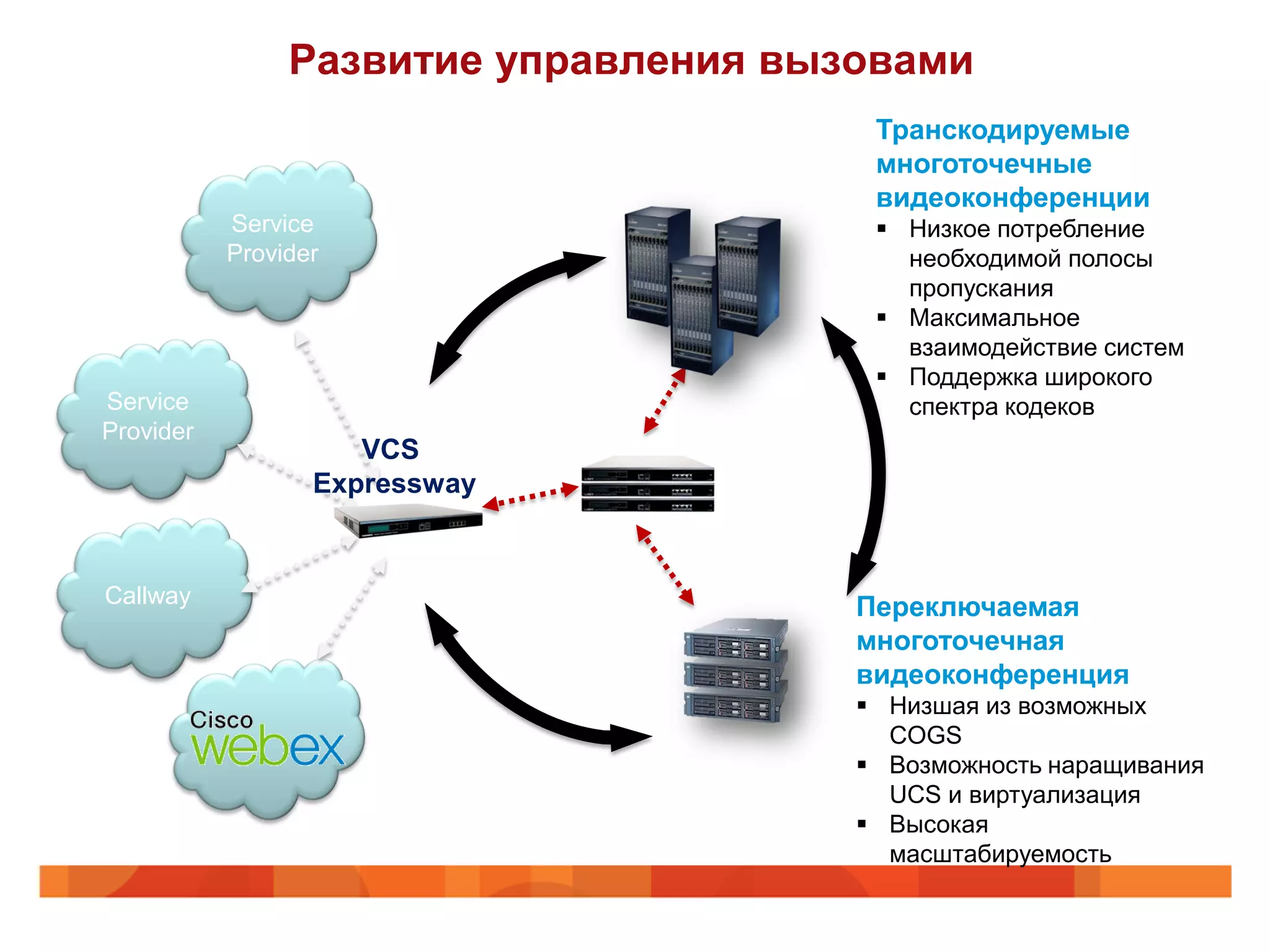

16. Развитие управления вызовами
Видеоприложения
Unified Call Control
B2B и
мобильный сотрудник
Expressway™
Firewall Traversal/
Intercompany Media
Engine
Педоставляемый
Conferencing сервис
Advanced Enterprise
Conferencing Services
H.323 видеоустройства
SIP grooming 3го производителя
IP PBX Trunking
(video)

17. Развитие управления вызовами
Транскодируемые
многоточечные
видеоконференции
Service  Низкое потребление
Provider необходимой полосы
пропускания
 Максимальное
взаимодействие систем
 Поддержка широкого
Service спектра кодеков
Provider
VCS
Expressway
Callway Переключаемая
многоточечная
видеоконференция
 Низшая из возможных
COGS
 Возможность наращивания
UCS и виртуализация
 Высокая
масштабируемость

18. MCU сервер

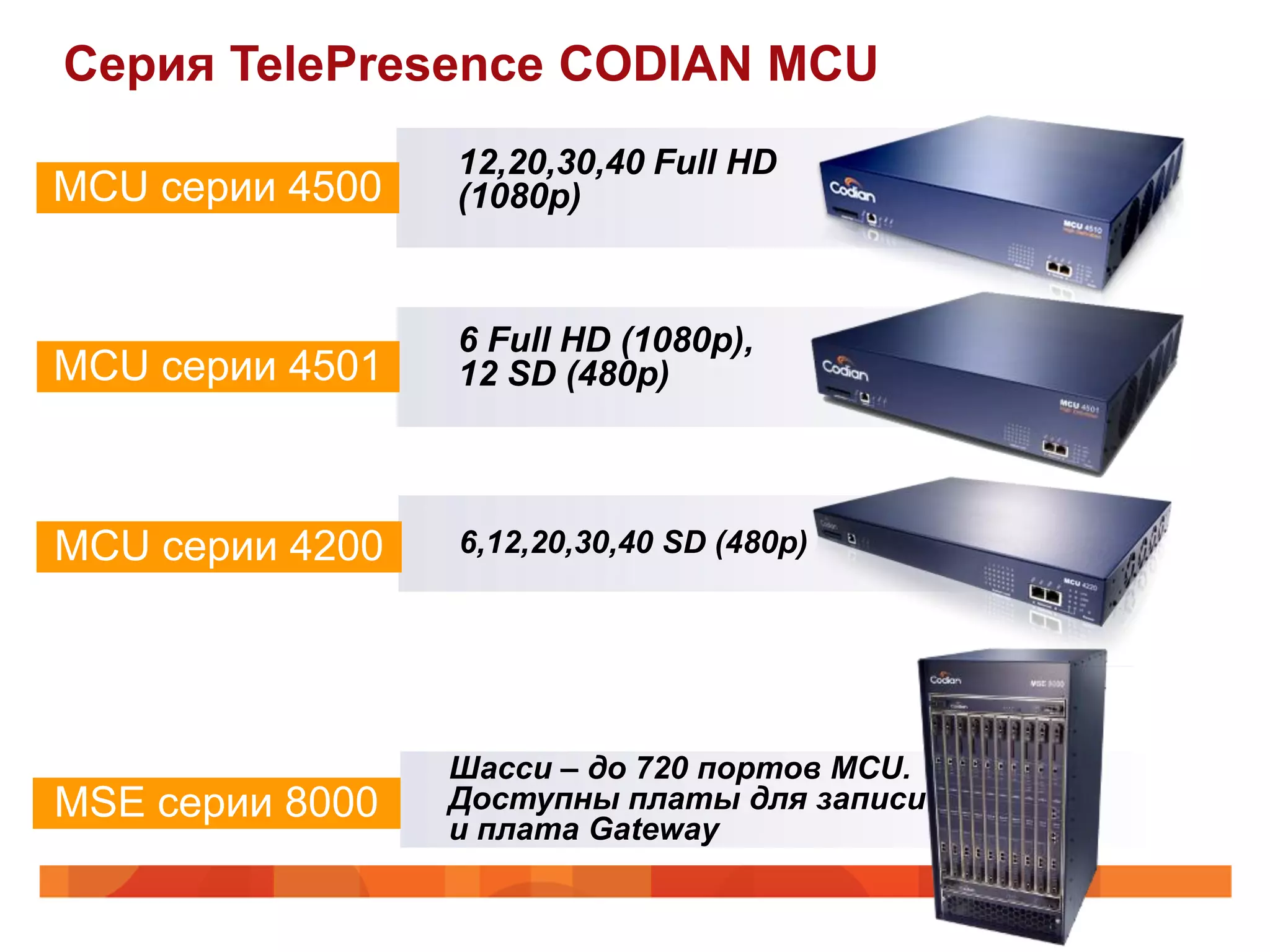

19. Серия TelePresence CODIAN MCU
12,20,30,40 Full HD
MCU серии 4500 (1080p)
6 Full HD (1080p),
MCU серии 4501 12 SD (480p)
MCU серии 4200 6,12,20,30,40 SD (480p)
Шасси – до 720 портов MCU.
MSE серии 8000 Доступны платы для записи
и плата Gateway

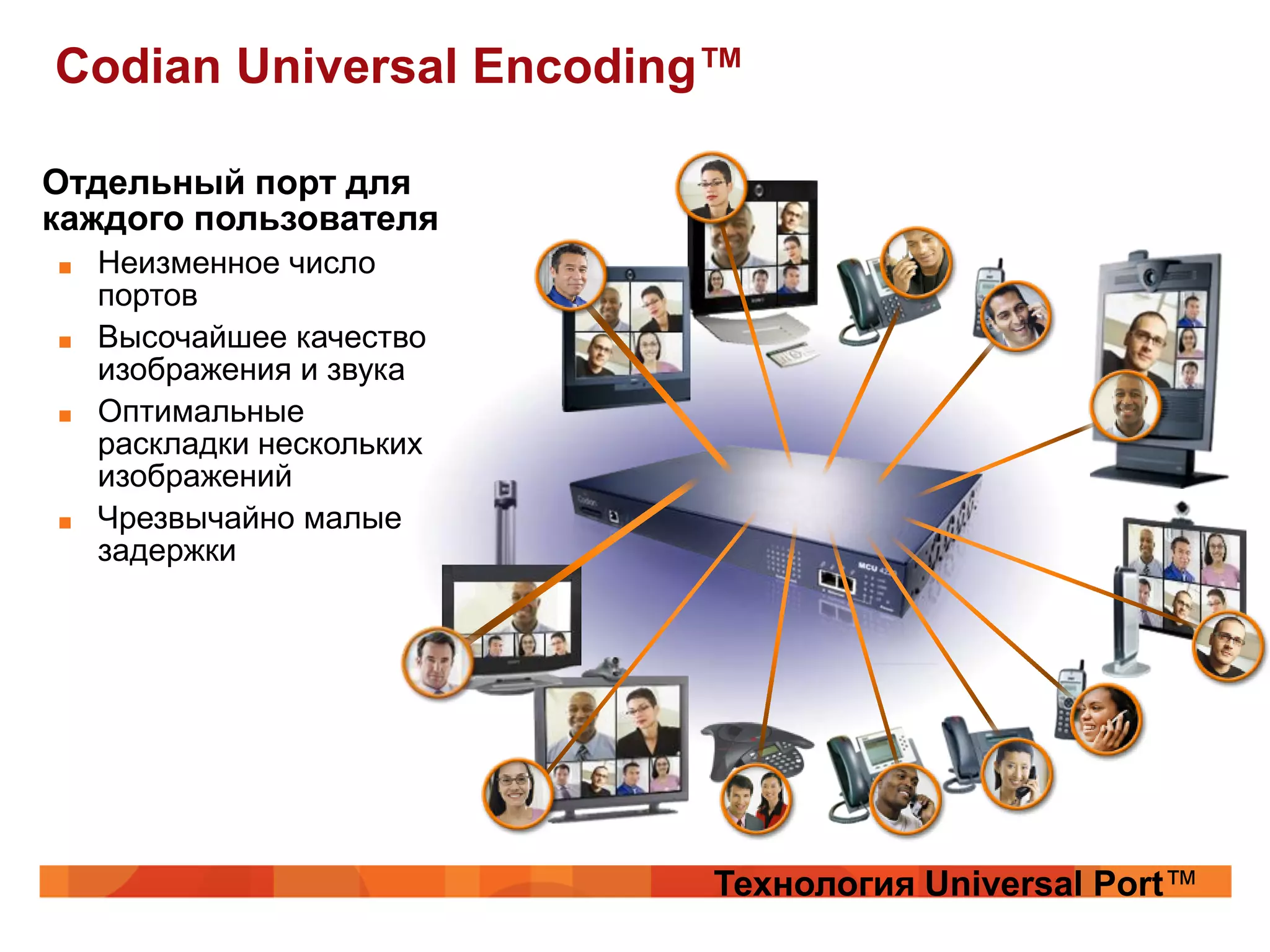

20. Codian Universal Encoding™
Отдельный порт для
каждого пользователя
■ Неизменное число
портов
■ Высочайшее качество
изображения и звука
■ Оптимальные
раскладки нескольких
изображений
■ Чрезвычайно малые
задержки
Технология Universal Port™

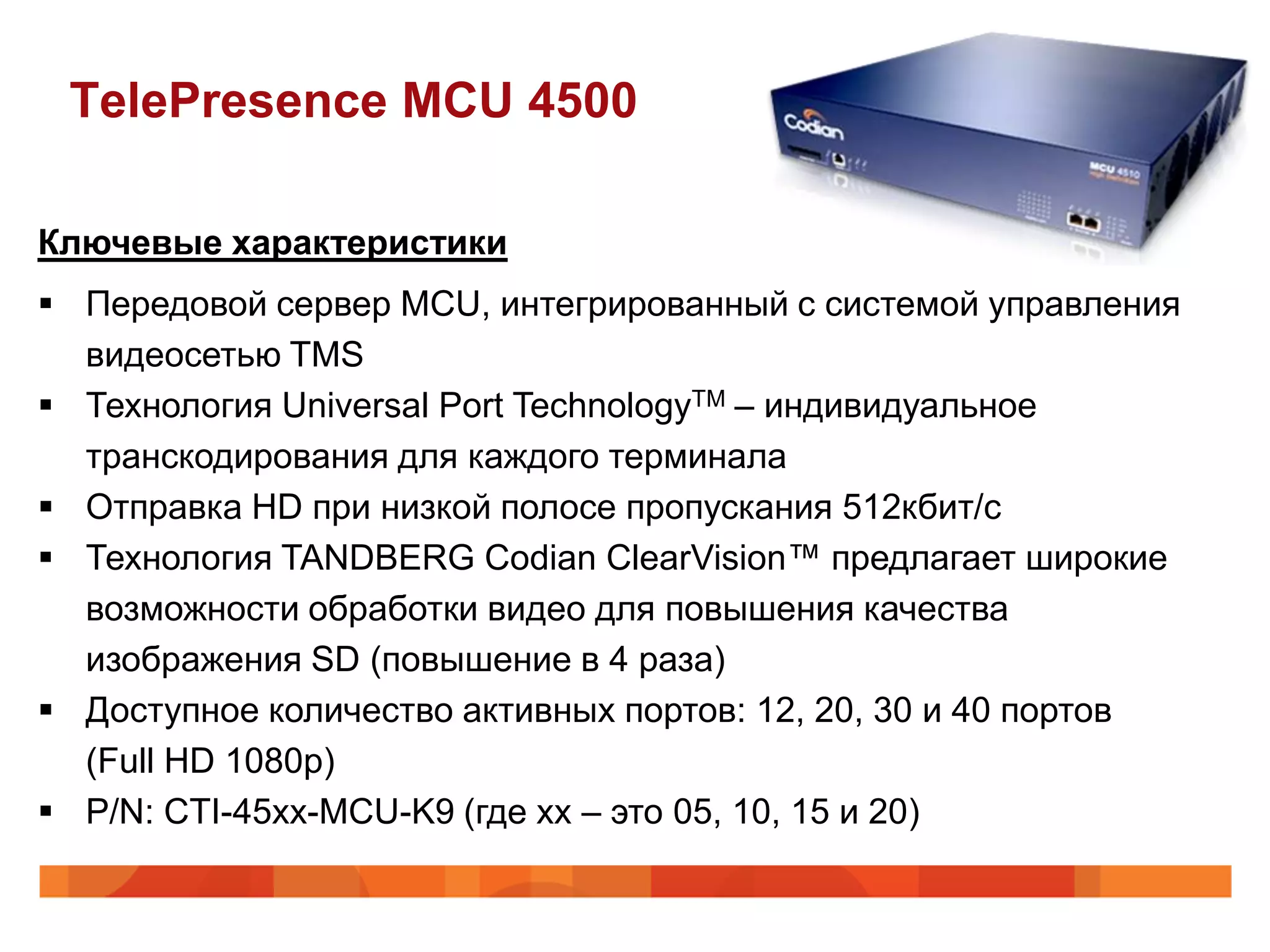

21. TelePresence MCU 4500
Ключевые характеристики
 Передовой сервер MCU, интегрированный с системой управления
видеосетью TMS
 Технология Universal Port TechnologyTM – индивидуальное
транскодирования для каждого терминала
 Отправка HD при низкой полосе пропускания 512кбит/с
 Технология TANDBERG Codian ClearVision™ предлагает широкие
возможности обработки видео для повышения качества
изображения SD (повышение в 4 раза)
 Доступное количество активных портов: 12, 20, 30 и 40 портов
(Full HD 1080p)
 P/N: CTI-45xx-MCU-K9 (где хх – это 05, 10, 15 и 20)

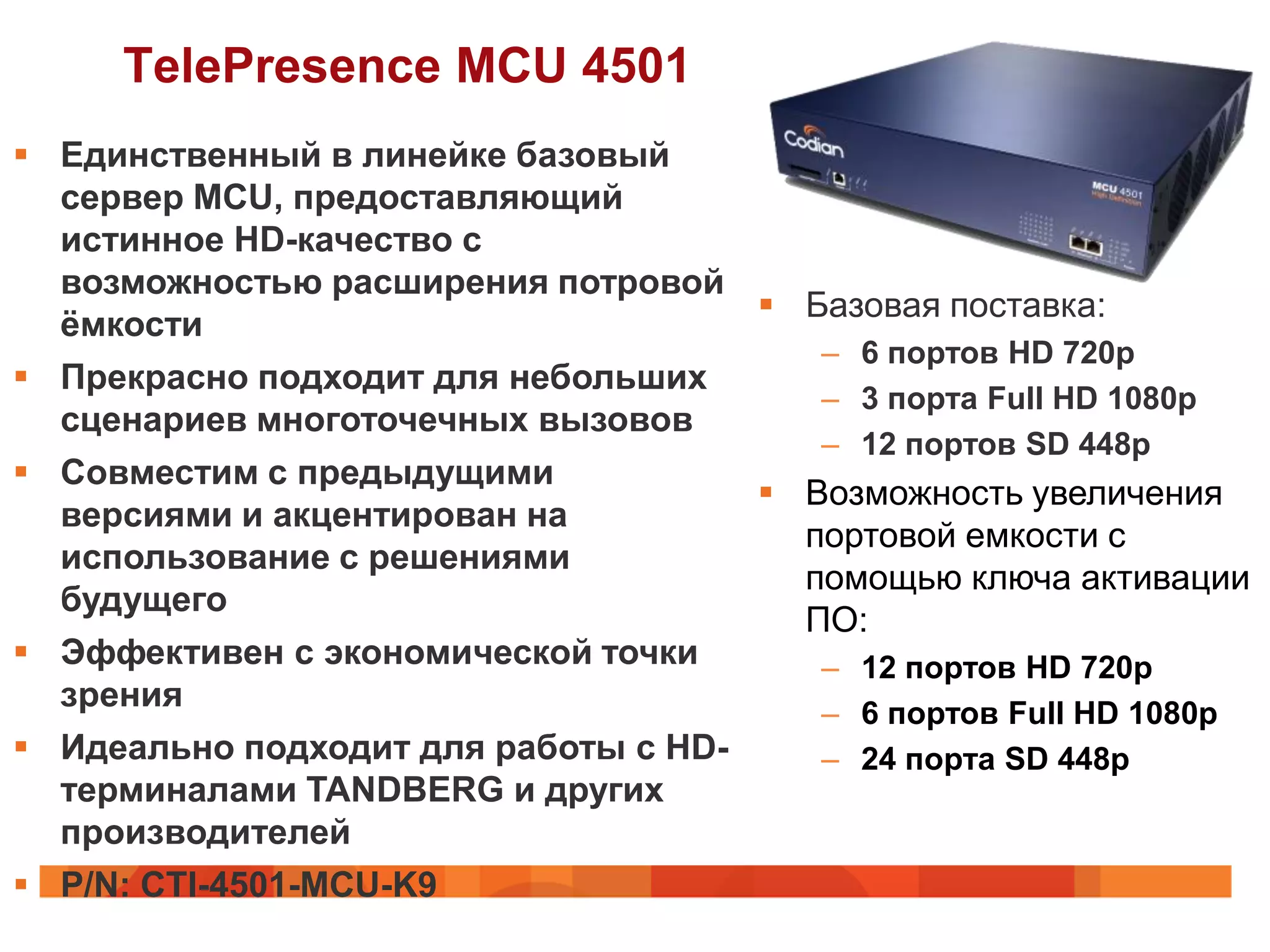

22. TelePresence MCU 4501
 Единственный в линейке базовый
сервер MCU, предоставляющий
истинное HD-качество с
возможностью расширения потровой
 Базовая поставка:
ѐмкости
– 6 портов HD 720p
 Прекрасно подходит для небольших
– 3 порта Full HD 1080p
сценариев многоточечных вызовов
– 12 портов SD 448p
 Совместим с предыдущими
 Возможность увеличения
версиями и акцентирован на
портовой емкости с
использование с решениями
помощью ключа активации
будущего
ПО:
 Эффективен с экономической точки – 12 портов HD 720p
зрения – 6 портов Full HD 1080p
 Идеально подходит для работы с HD- – 24 порта SD 448p
терминалами TANDBERG и других
производителей
 P/N: CTI-4501-MCU-K9

23. TelePresence MCU 4200
Ключевые характеристики
 Лучший на рынке сервер MCU для тех, кому важен аспект цены
(более низкая цена за порт)
 Идеален для разрешения до 480p
 Технология Universal Port™: индивидуальное кодирование
предоставляет самое высокое качество каждому пользователю
независимо от возможностей подключения
 Идеален для начального ознакомления небольших компаний с
функциями планирования (ограничено до 200 конференций – MCU
не заменяет TMS)
 Доступные модели: 6,12, 20, 30 и 40 портов
 P/N: CTI-42xx-MCU-K9 (где хх – это 03,05,10,15 и 20)

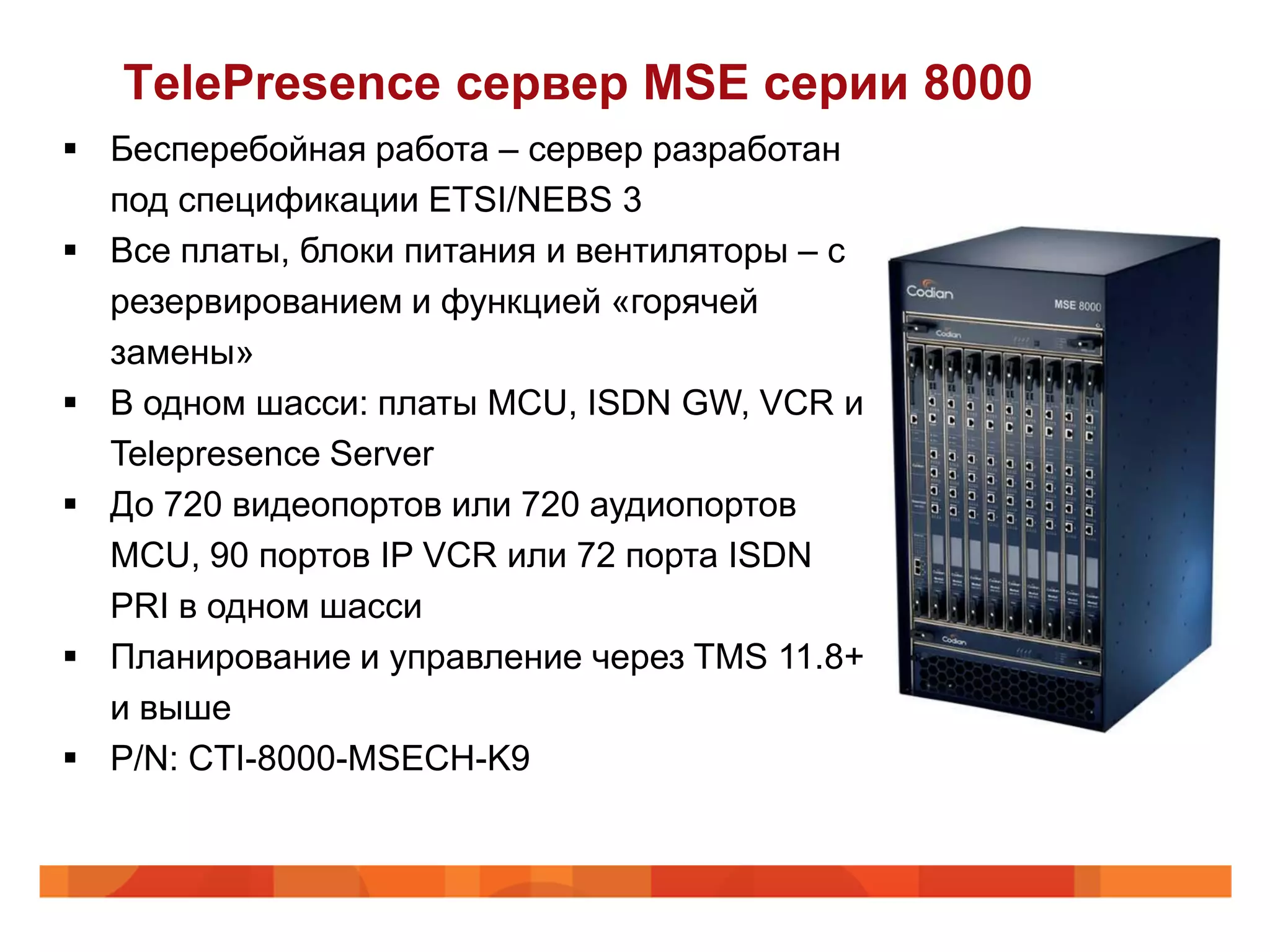

24. TelePresence сервер MSE серии 8000
 Бесперебойная работа – сервер разработан
под спецификации ETSI/NEBS 3
 Все платы, блоки питания и вентиляторы – с
резервированием и функцией «горячей
замены»
 В одном шасси: платы MCU, ISDN GW, VCR и
Telepresence Server
 До 720 видеопортов или 720 аудиопортов
MCU, 90 портов IP VCR или 72 порта ISDN
PRI в одном шасси
 Планирование и управление через TMS 11.8+
и выше
 P/N: CTI-8000-MSECH-K9

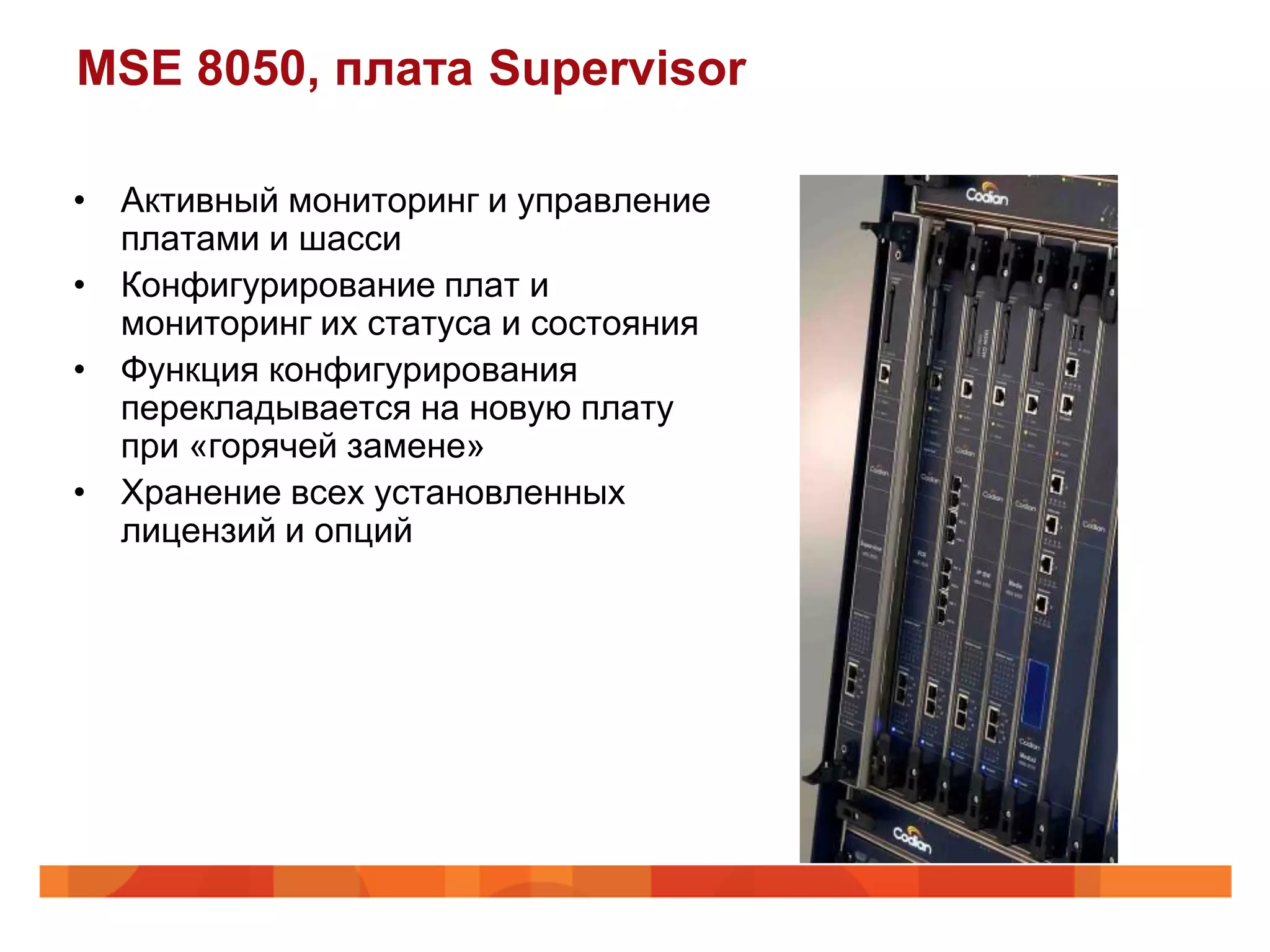

25. MSE 8050, плата Supervisor
• Активный мониторинг и управление
платами и шасси
• Конфигурирование плат и
мониторинг их статуса и состояния
• Функция конфигурирования
перекладывается на новую плату
при «горячей замене»
• Хранение всех установленных
лицензий и опций

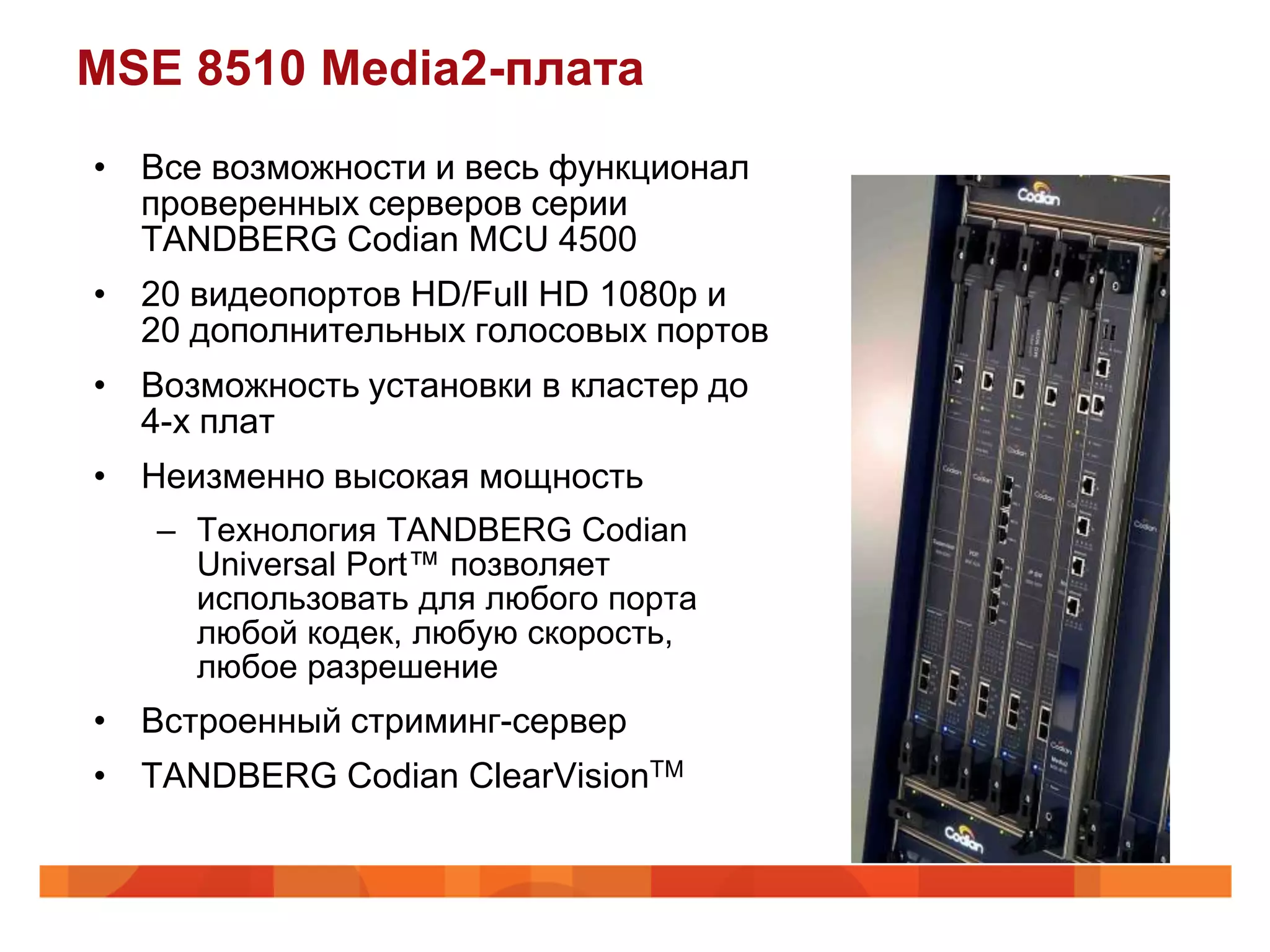

26. MSE 8510 Media2-плата
• Все возможности и весь функционал
проверенных серверов серии
TANDBERG Codian MCU 4500
• 20 видеопортов HD/Full HD 1080p и
20 дополнительных голосовых портов
• Возможность установки в кластер до
4-х плат
• Неизменно высокая мощность
– Технология TANDBERG Codian
Universal Port™ позволяет
использовать для любого порта
любой кодек, любую скорость,
любое разрешение
• Встроенный стриминг-сервер
• TANDBERG Codian ClearVisionTM

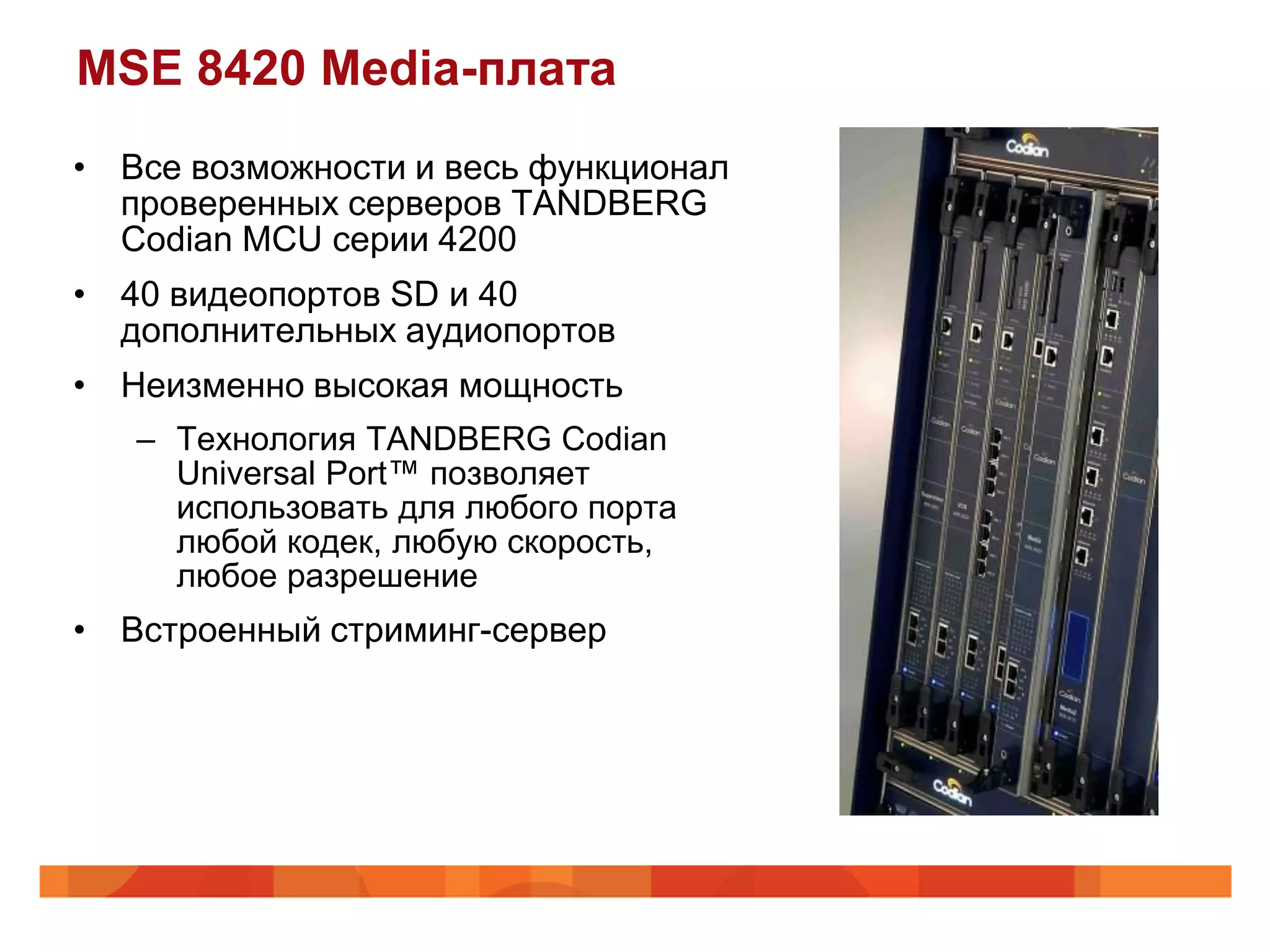

27. MSE 8420 Media-плата
• Все возможности и весь функционал
проверенных серверов TANDBERG
Codian MCU серии 4200
• 40 видеопортов SD и 40
дополнительных аудиопортов
• Неизменно высокая мощность
– Технология TANDBERG Codian
Universal Port™ позволяет
использовать для любого порта
любой кодек, любую скорость,
любое разрешение
• Встроенный стриминг-сервер

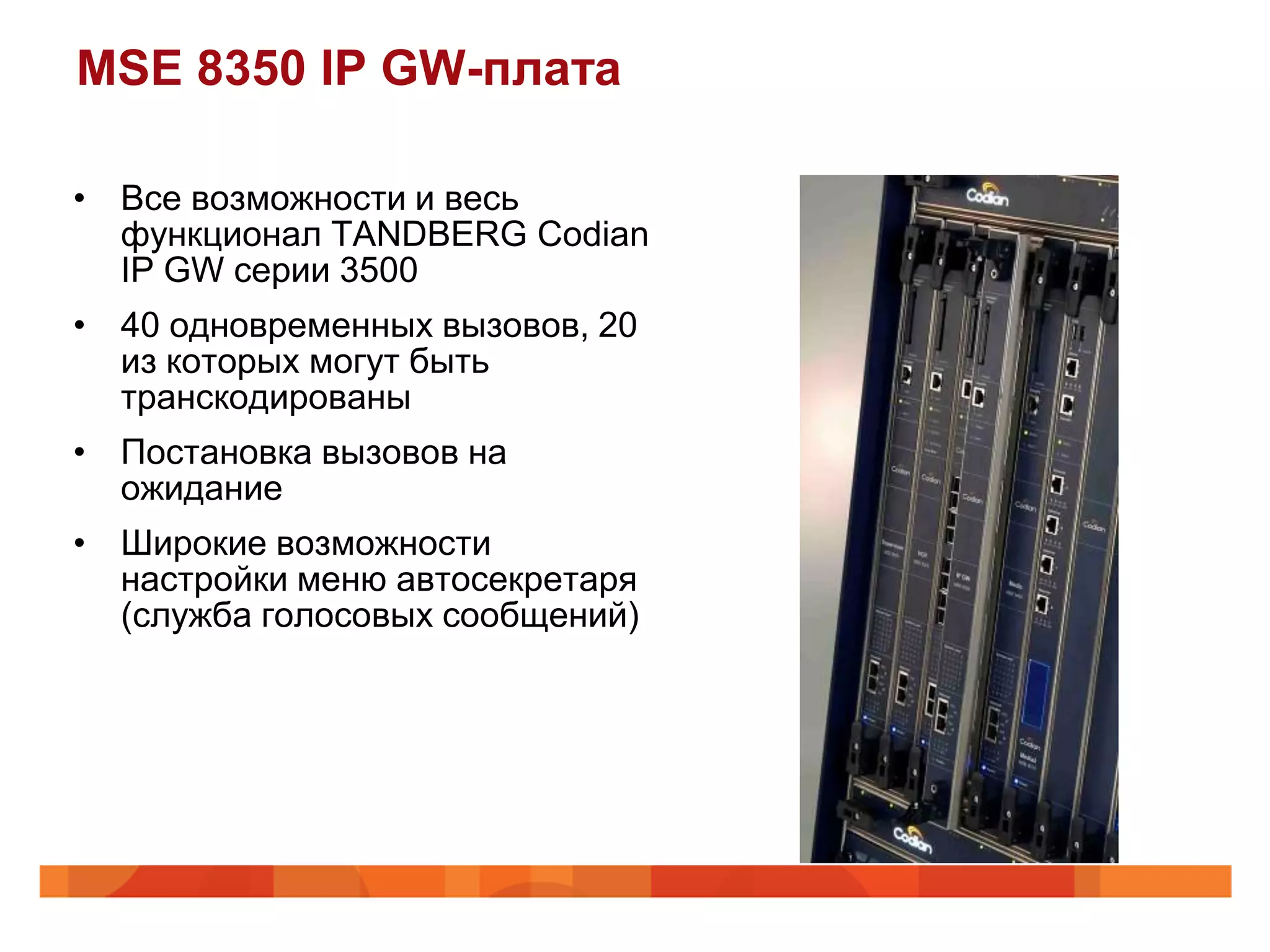

28. MSE 8350 IP GW-плата
• Все возможности и весь
функционал TANDBERG Codian
IP GW серии 3500
• 40 одновременных вызовов, 20
из которых могут быть
транскодированы
• Постановка вызовов на
ожидание
• Широкие возможности
настройки меню автосекретаря
(служба голосовых сообщений)

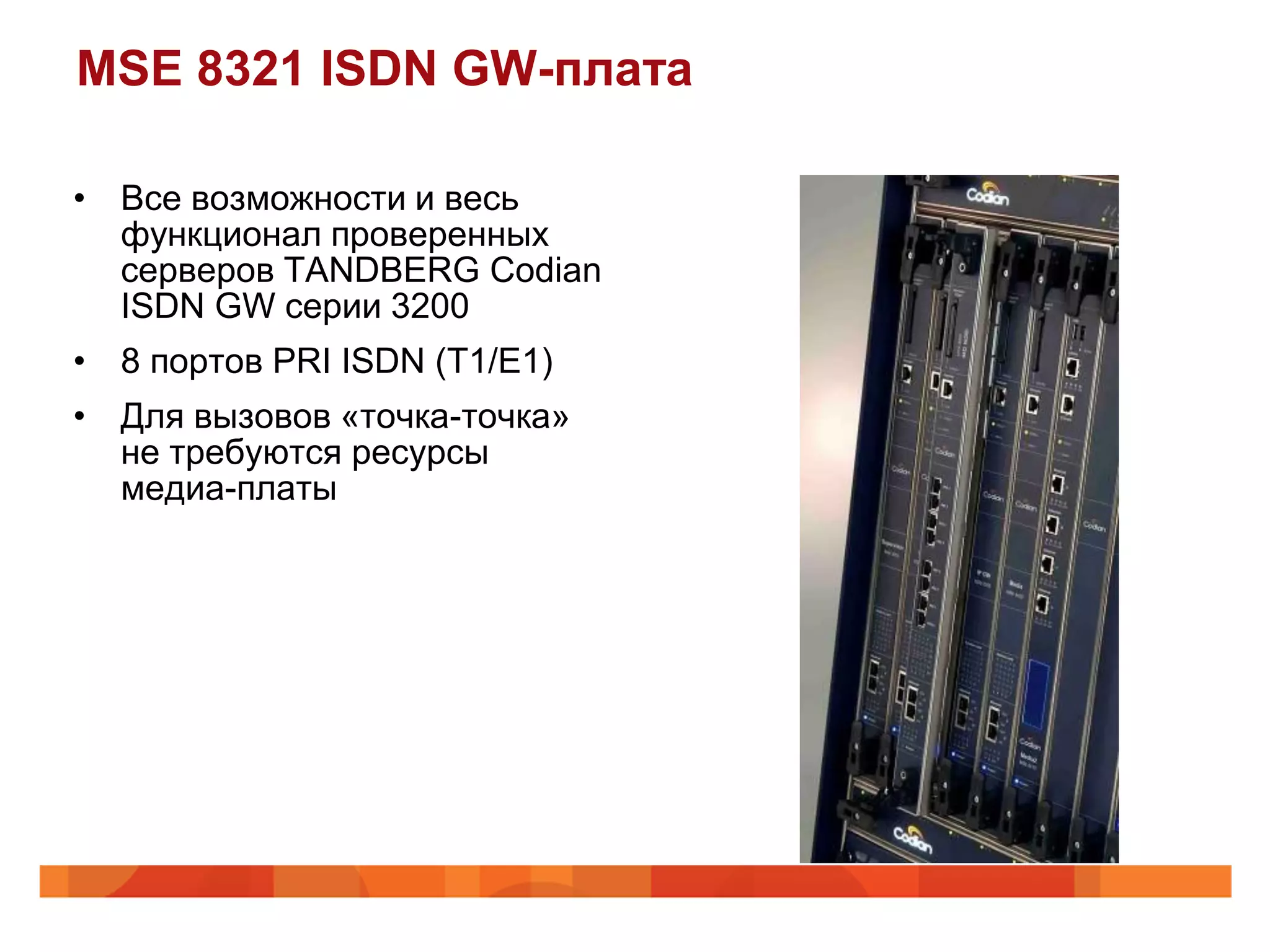

29. MSE 8321 ISDN GW-плата
• Все возможности и весь
функционал проверенных
серверов TANDBERG Codian
ISDN GW серии 3200
• 8 портов PRI ISDN (T1/E1)
• Для вызовов «точка-точка»
не требуются ресурсы
медиа-платы

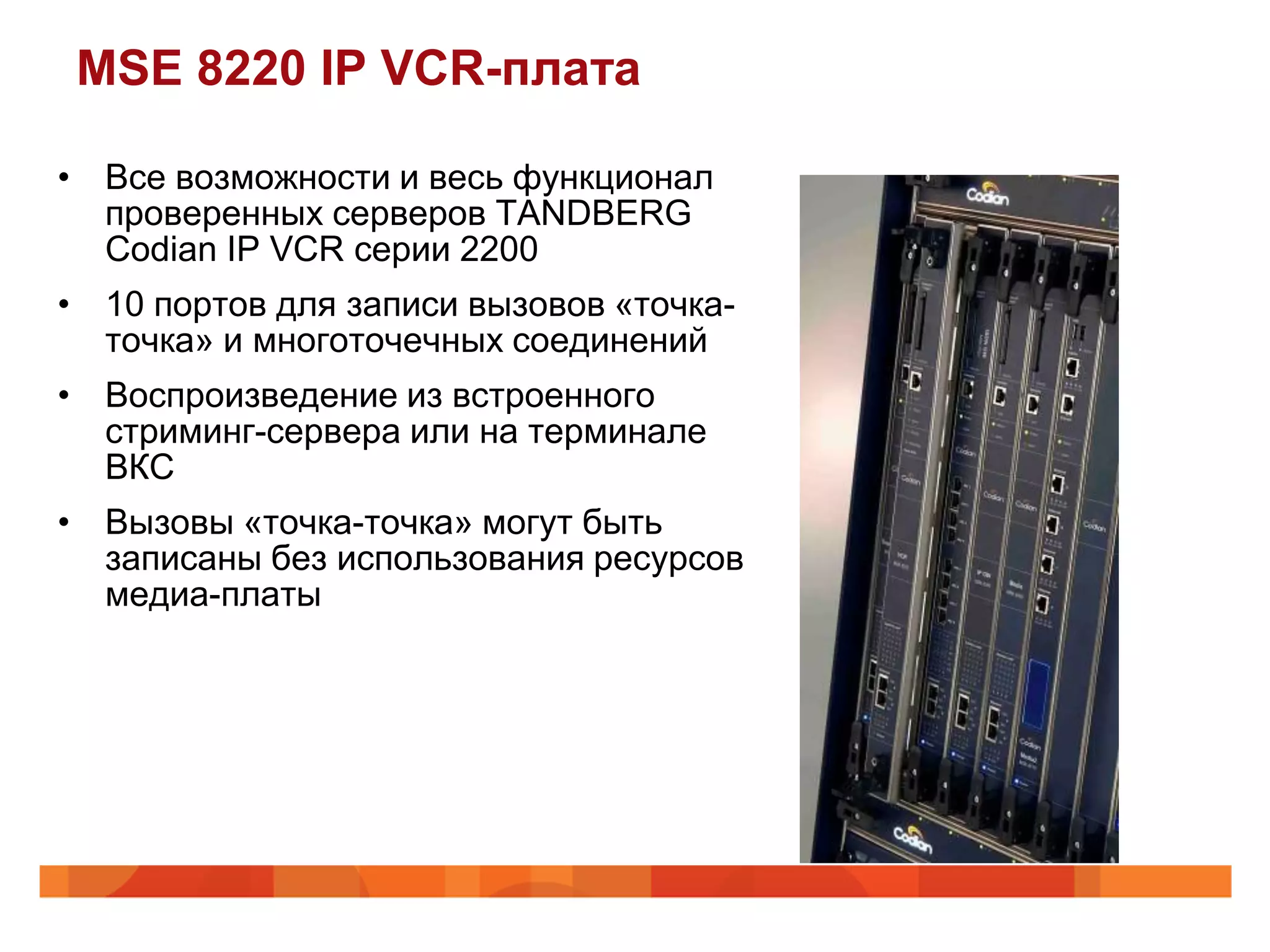

30. MSE 8220 IP VCR-плата
• Все возможности и весь функционал
проверенных серверов TANDBERG
Codian IP VCR серии 2200
• 10 портов для записи вызовов «точка-
точка» и многоточечных соединений
• Воспроизведение из встроенного
стриминг-сервера или на терминале
ВКС
• Вызовы «точка-точка» могут быть
записаны без использования ресурсов
медиа-платы

31. TelePresence сервер

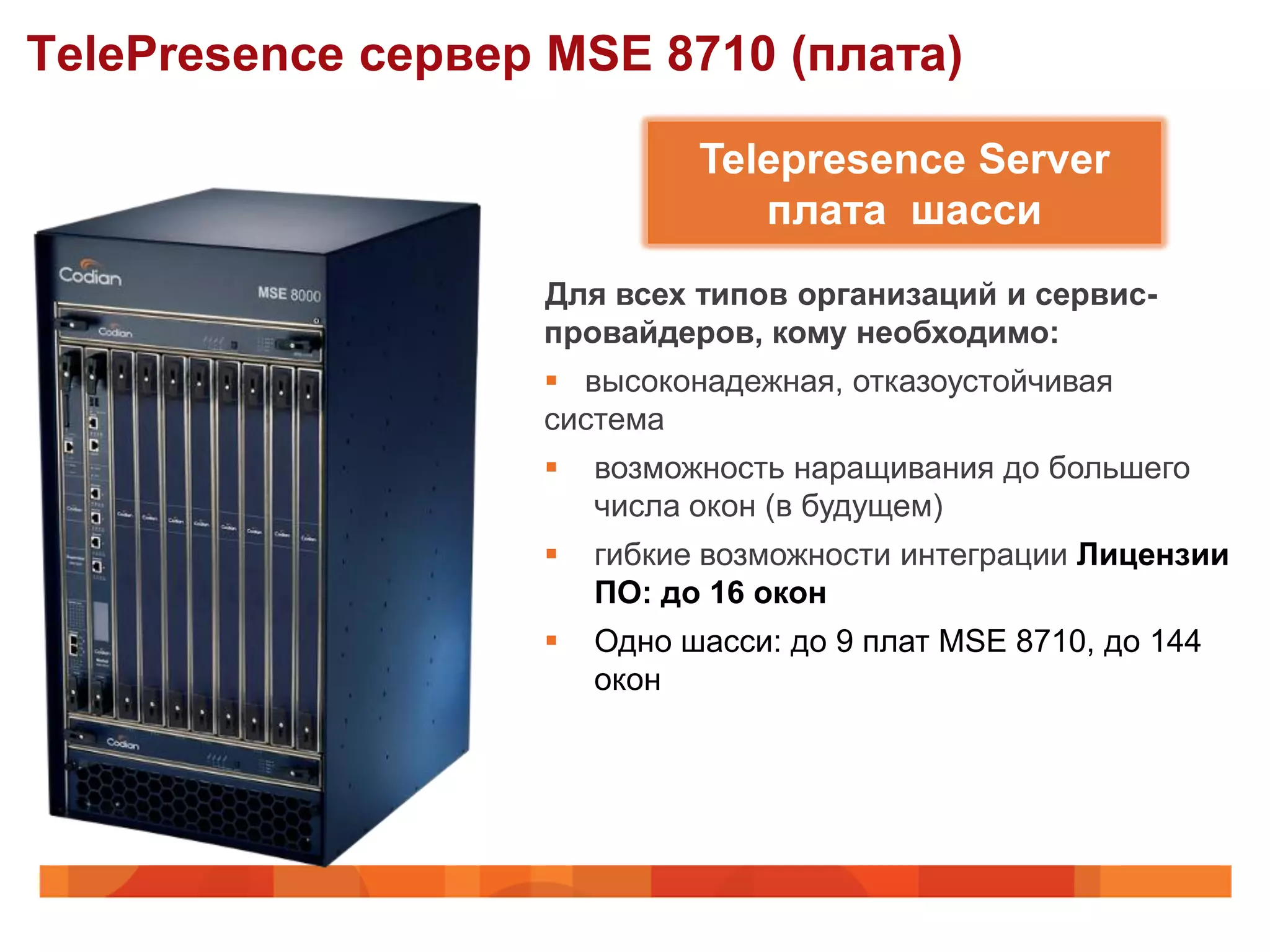

32. TelePresence сервер MSE 8710 (плата)
Telepresence Server
плата шасси
Для всех типов организаций и сервис-
провайдеров, кому необходимо:
 высоконадежная, отказоустойчивая
система
 возможность наращивания до большего
числа окон (в будущем)
 гибкие возможности интеграции Лицензии
ПО: до 16 окон
 Одно шасси: до 9 плат MSE 8710, до 144
окон

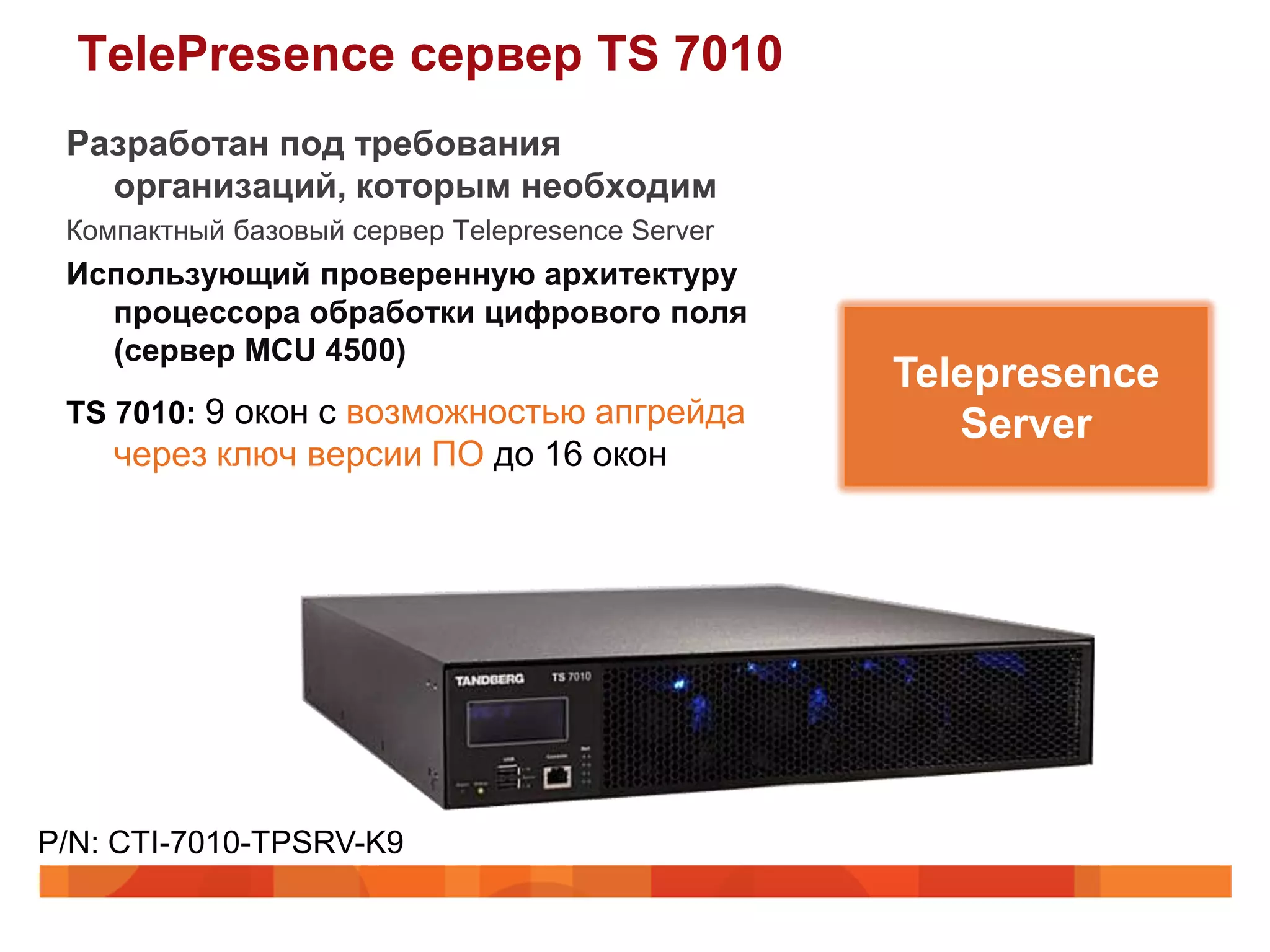

33. TelePresence сервер TS 7010
Разработан под требования
организаций, которым необходим
Компактный базовый сервер Telepresence Server
Использующий проверенную архитектуру
процессора обработки цифрового поля
(сервер MCU 4500)
Telepresence
TS 7010: 9 окон с возможностью апгрейда Server
через ключ версии ПО до 16 окон
P/N: CTI-7010-TPSRV-K9

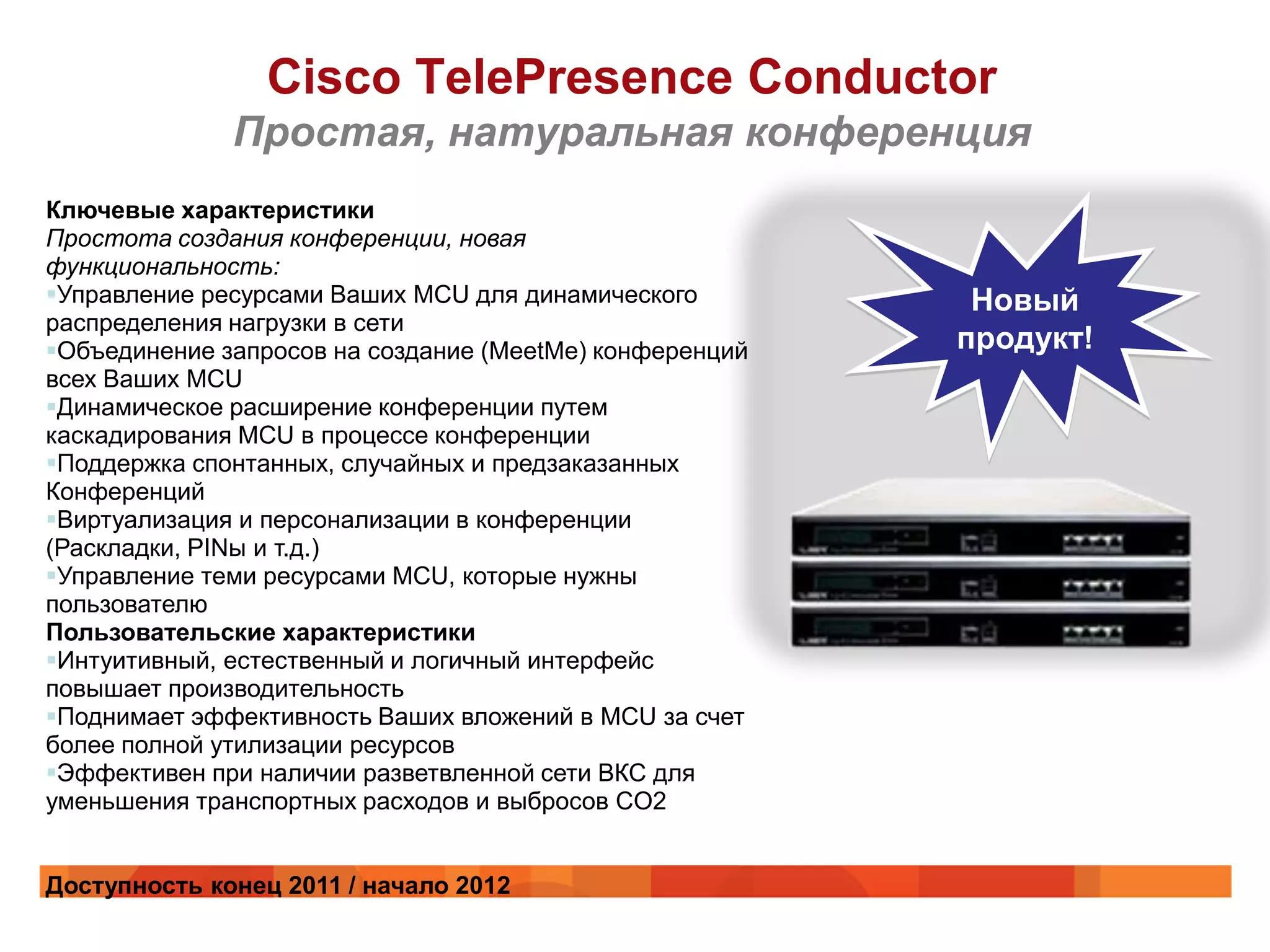

34. Cisco TelePresence Conductor

35. Cisco TelePresence Conductor
Простая, натуральная конференция
Ключевые характеристики
Простота создания конференции, новая
функциональность:
Управление ресурсами Ваших MCU для динамического Новый
распределения нагрузки в сети
Объединение запросов на создание (MeetMe) конференций продукт!
всех Ваших MCU
Динамическое расширение конференции путем
каскадирования MCU в процессе конференции
Поддержка спонтанных, случайных и предзаказанных
Конференций
Виртуализация и персонализации в конференции
(Раскладки, PINы и т.д.)
Управление теми ресурсами MCU, которые нужны
пользователю
Пользовательские характеристики
Интуитивный, естественный и логичный интерфейс
повышает производительность
Поднимает эффективность Ваших вложений в MCU за счет
более полной утилизации ресурсов
Эффективен при наличии разветвленной сети ВКС для
уменьшения транспортных расходов и выбросов CO2
Доступность конец 2011 / начало 2012

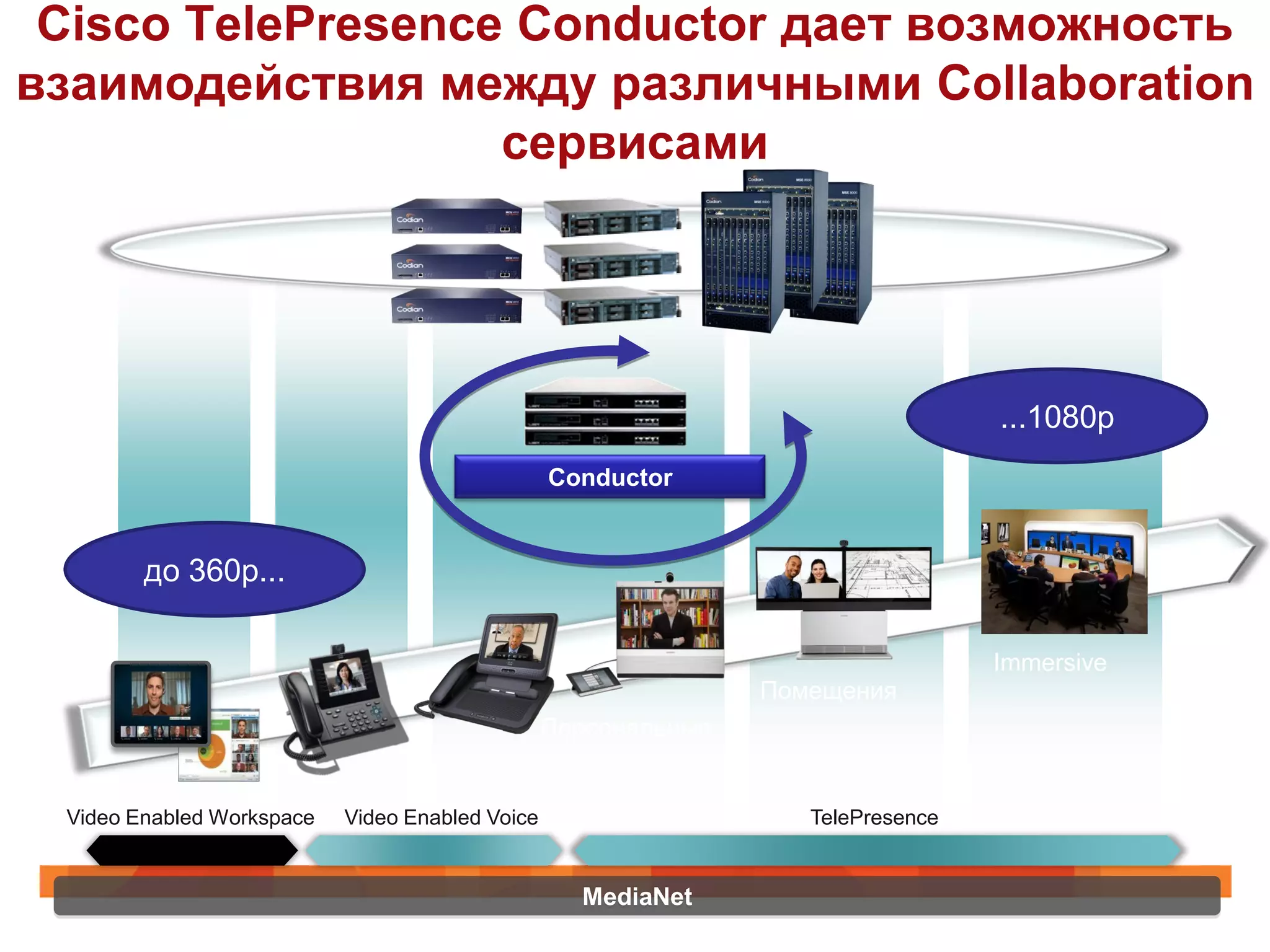

36. Cisco TelePresence Conductor дает возможность
взаимодействия между различными Collaboration
сервисами
...1080p
Conductor
до 360p...
Immersive
Помещения
Персональные
Video Enabled Workspace Video Enabled Voice TelePresence
MediaNet

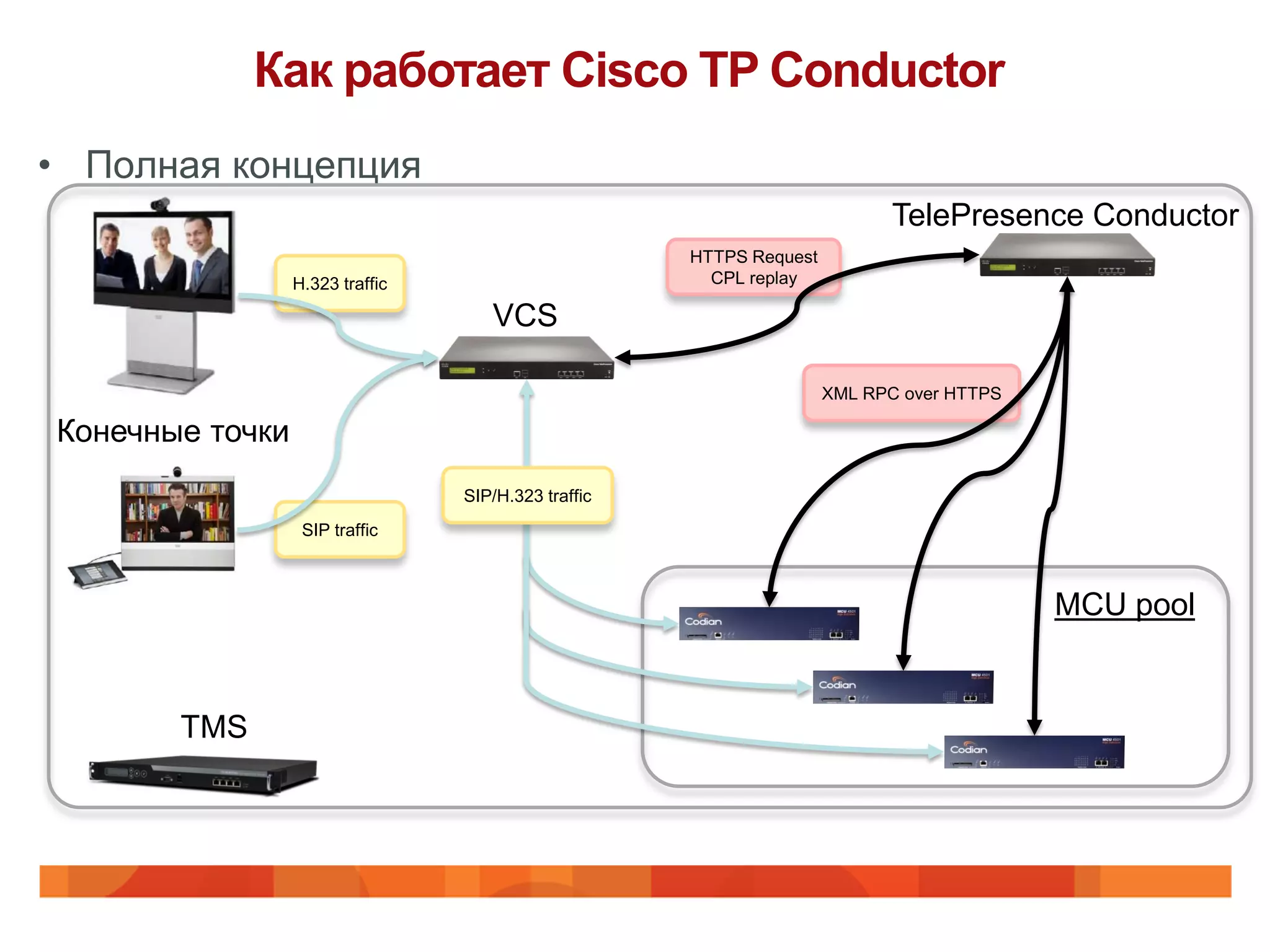

37. Как работает Cisco TP Conductor
• Полная концепция
TelePresence Conductor
HTTPS Request
H.323 traffic CPL replay
VCS
XML RPC over HTTPS
Конечные точки
SIP/H.323 traffic
SIP traffic
MCU pool
TMS

38. Как работает Cisco TP Conductor
• Требования для построения сети с TelePresence Conductor
 Для настройки сети все компоненты должны иметь следующие
версии программного обеспечения:
Оборудование Поддерживаемая версия ПО
TelePresence VCS X6.0 или выше
TelePresence MCU 4.2(1.43) или выше
TelePresence Management Suite TMS13.1.2 или выше
Unified Communication Manager CUCM8.5 или выше
N/A
(TelePresence Conductor использует
H.323 Endpoint /SIP/TIP базовые стандарты H.323/SIP/TIP для
выполнения звонков между конечными
точками и MCU через VCS)
 Все задействованные TelePresence MCU’s должны находиться
под полным контролем TelePresence Conductor (или кластера из
TelePresence Conductor).
Все ранее созданные конференции должны быть удалены.

39. Оборудование для стриминга и
записи

40. Серия IP VCR

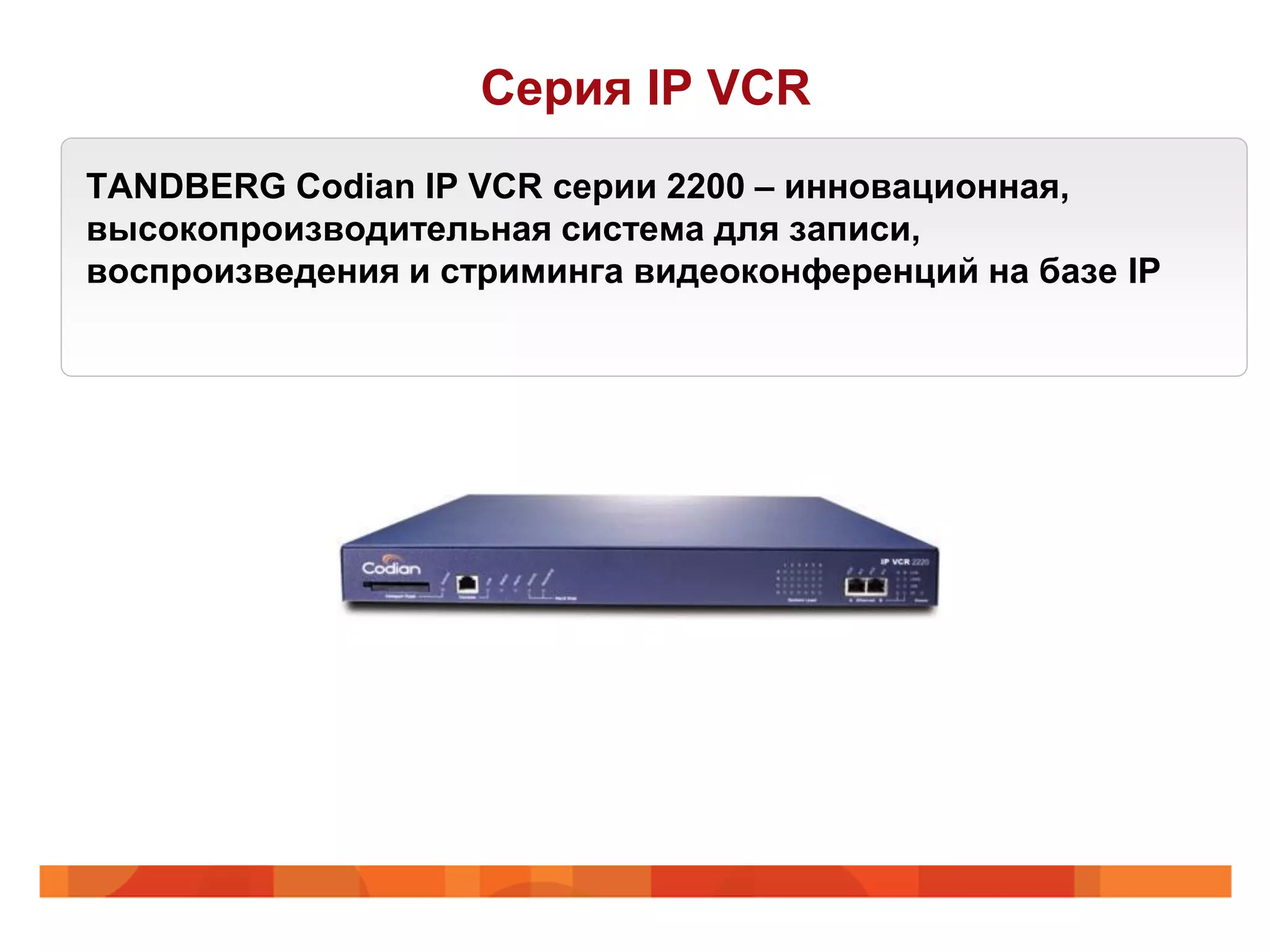

TANDBERG Codian IP VCR серии 2200 – инновационная,
высокопроизводительная система для записи,
воспроизведения и стриминга видеоконференций на базе IP

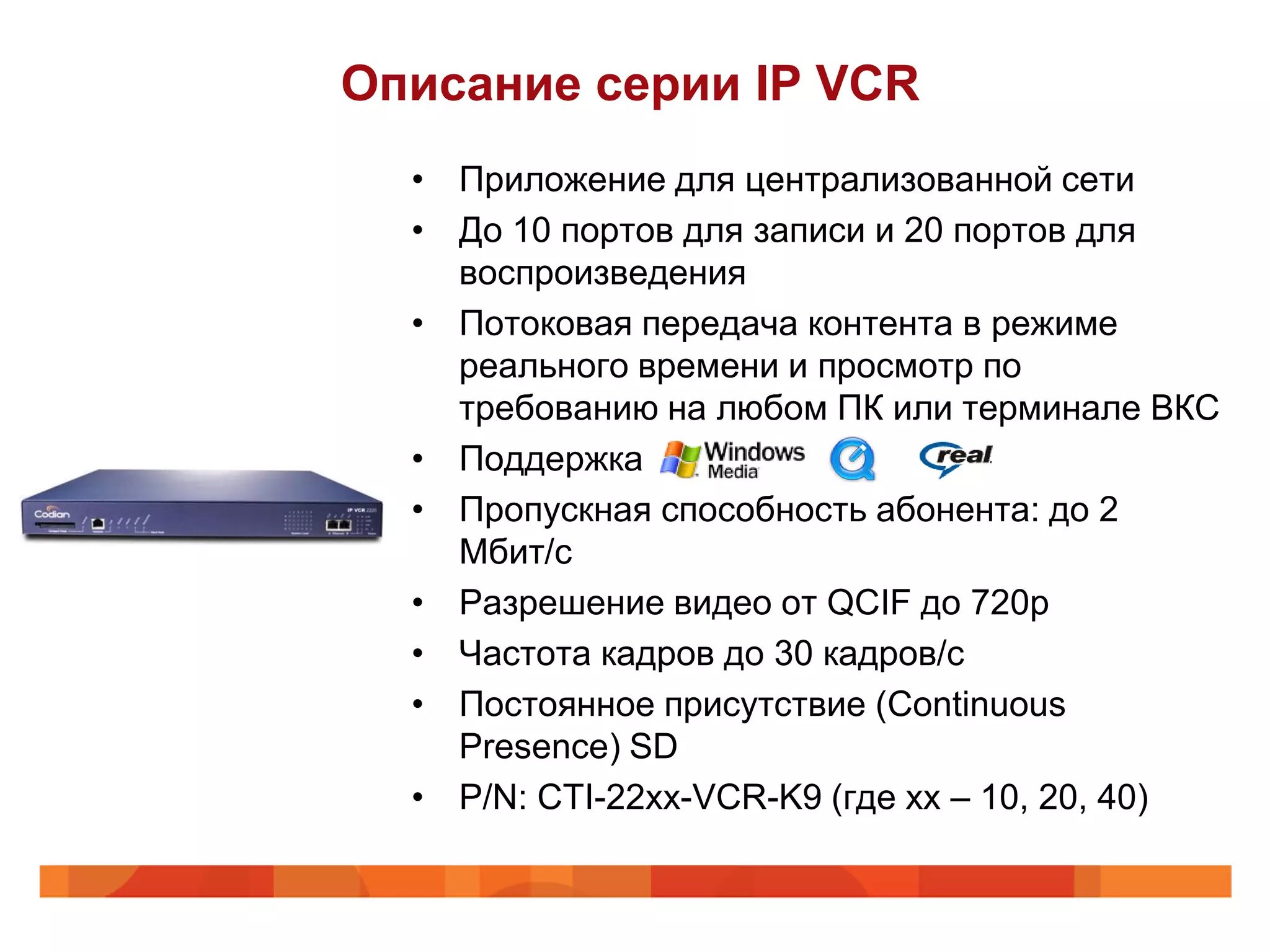

41. Описание серии IP VCR
• Приложение для централизованной сети
• До 10 портов для записи и 20 поpтов для
воспроизведения
• Потоковая передача контента в режиме
реального времени и просмотр по
требованию на любом ПК или терминале ВКС
• Поддержка
• Пропускная способность абонента: до 2
Мбит/с
• Разрешение видео от QCIF до 720p
• Частота кадров до 30 кадров/с
• Постоянное присутствие (Continuous
Presence) SD
• P/N: CTI-22xx-VCR-K9 (где хх – 10, 20, 40)

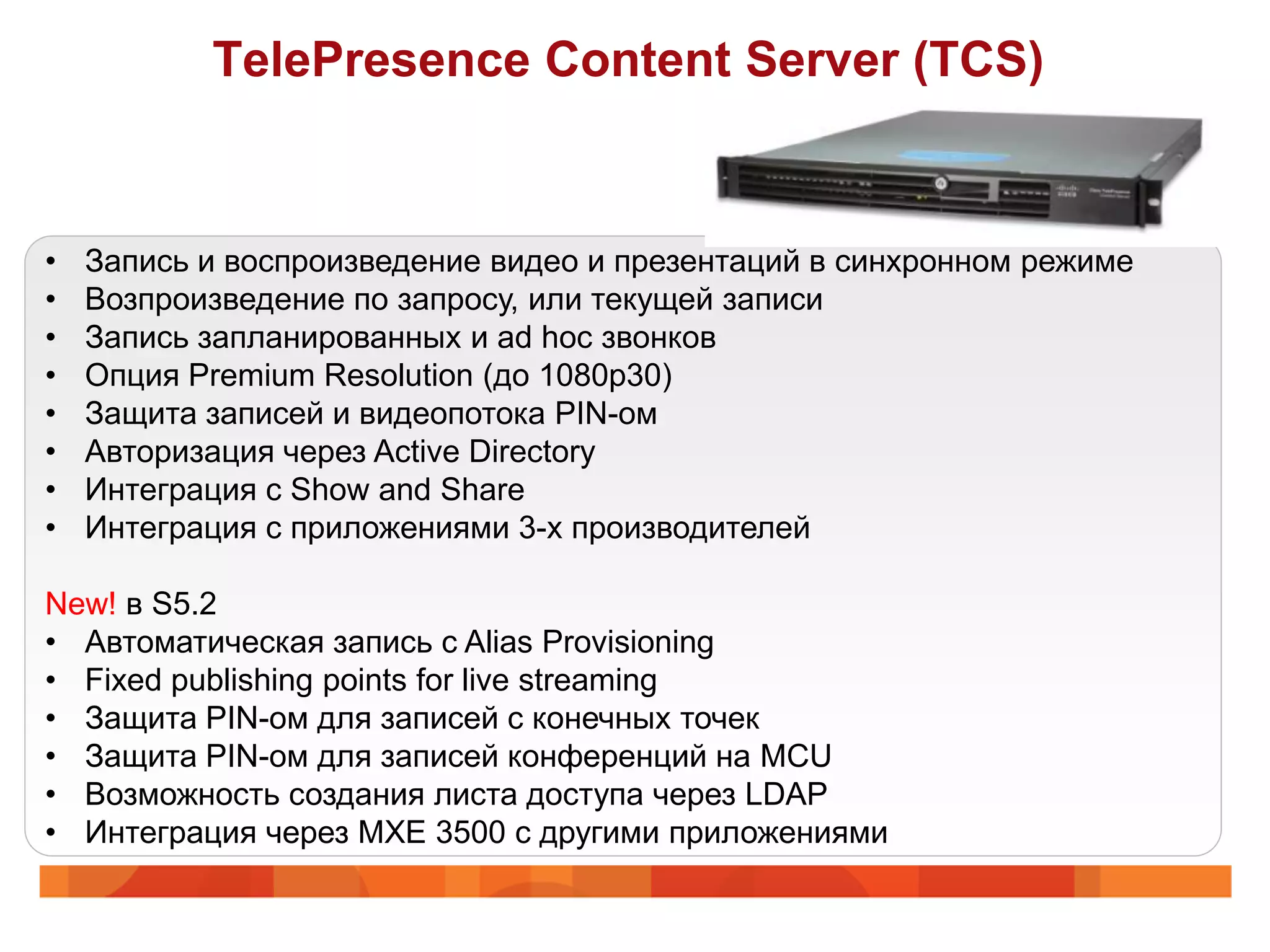

42. TelePresence Content Server (TCS)
• Запись и воспроизведение видео и презентаций в синхронном режиме
• Возпроизведение по запросу, или текущей записи
• Запись запланированных и ad hoc звонков
• Опция Premium Resolution (до 1080p30)
• Защита записей и видеопотока PIN-ом
• Авторизация через Active Directory
• Интеграция с Show and Share
• Интеграция с приложениями 3-х производителей
New! в S5.2
• Автоматическая запись с Alias Provisioning
• Fixed publishing points for live streaming
• Защита PIN-ом для записей с конечных точек
• Защита PIN-ом для записей конференций на MCU
• Возможность создания листа доступа через LDAP
• Интеграция через MXE 3500 с другими приложениями

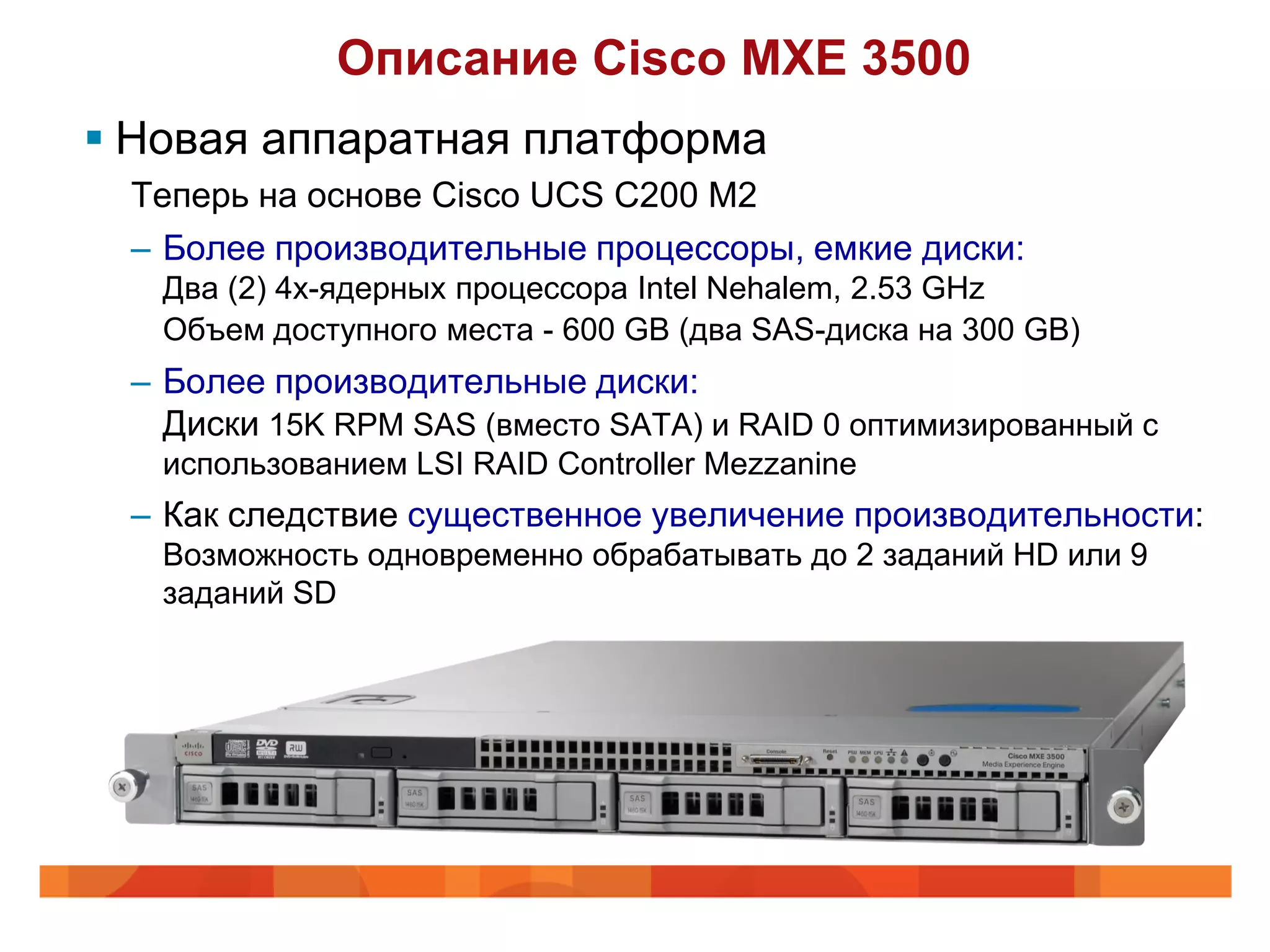

43. Описание Cisco MXE 3500
 Новая аппаратная платформа
Теперь на основе Cisco UCS C200 M2
– Более производительные процессоры, емкие диски:
Два (2) 4х-ядерных процессора Intel Nehalem, 2.53 GHz
Объем доступного места - 600 GB (два SAS-диска на 300 GB)
– Более производительные диски:
Диски 15K RPM SAS (вместо SATA) и RAID 0 оптимизированный с
использованием LSI RAID Controller Mezzanine
– Как следствие существенное увеличение производительности:
Возможность одновременно обрабатывать до 2 заданий HD или 9
заданий SD

44. ОписаниеCisco MXE 3500
Основные новые возможности
 Получение исходных данных в виде потока через IP
MPEG-2 видео в виде одного или мультипрограммного
транспортного потока
Полезно для захвата потоков HDTV, распространяемых по IP
 Распространение потокового видео на медиасерверы
В формате WMV, Flash 8 и H.264 с использованием потоковых
серверов и/или Cisco WAAS и CDN
 Speech-to-text
Возможность выделения аудиопотока, конвертирование и передача
его как текста за счет использования встроенного движка Nuance
Dragon Naturally Speaking
Также возможно наложение полученного текста в виде субтитров
 Менеджер ресурсов (Resource manager)
Возможность распределения заданий в кластере серверов MXE 3500
Балансировка нагрузки и повышение отказоустойчивости

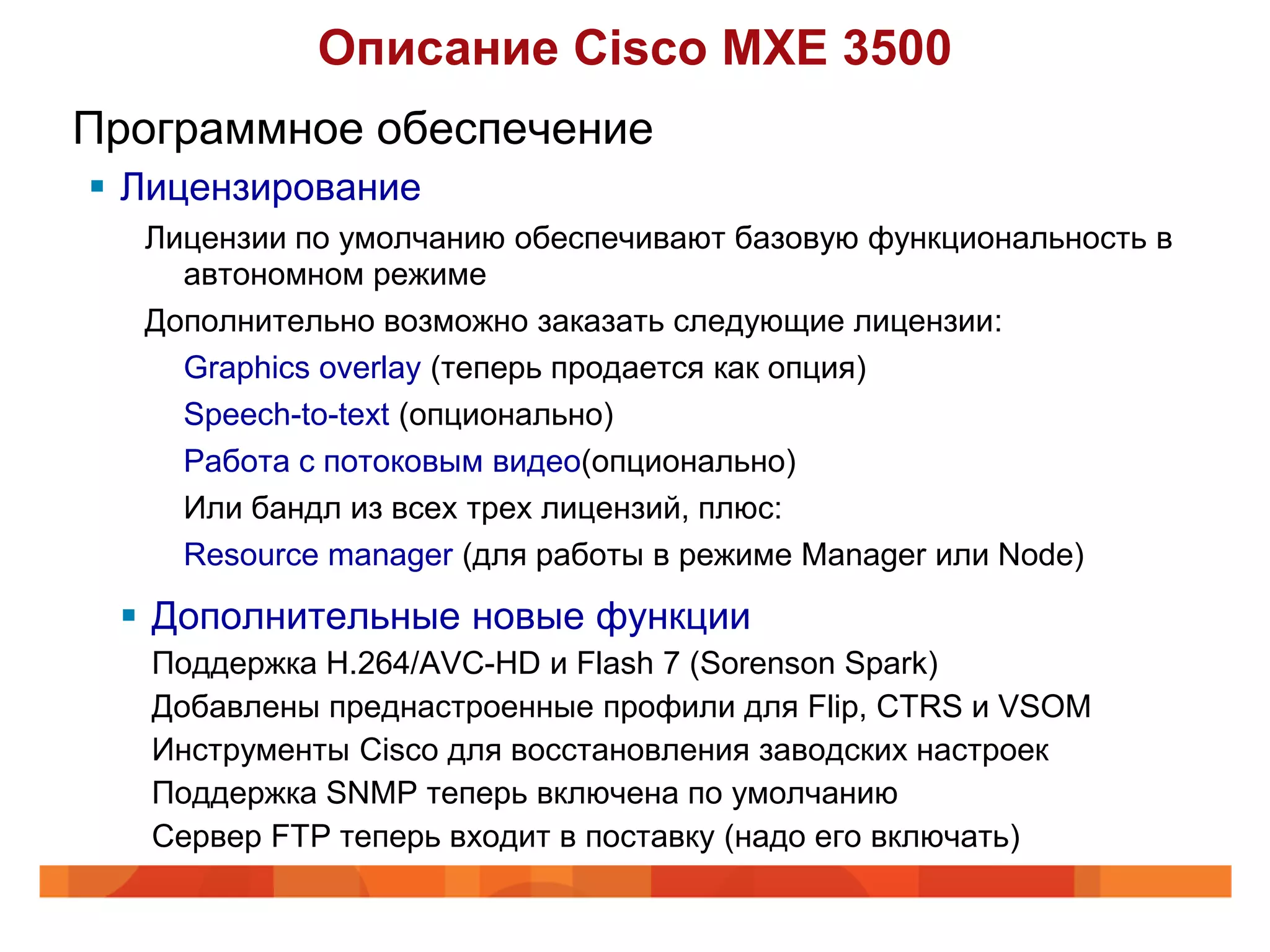

45. Описание Cisco MXE 3500
Программное обеспечение
 Лицензирование
Лицензии по умолчанию обеспечивают базовую функциональность в
автономном режиме
Дополнительно возможно заказать следующие лицензии:
Graphics overlay (теперь продается как опция)
Speech-to-text (опционально)
Работа с потоковым видео(опционально)
Или бандл из всех трех лицензий, плюс:
Resource manager (для работы в режиме Manager или Node)
 Дополнительные новые функции
Поддержка H.264/AVC-HD и Flash 7 (Sorenson Spark)
Добавлены преднастроенные профили для Flip, CTRS и VSOM
Инструменты Cisco для восстановления заводских настроек
Поддержка SNMP теперь включена по умолчанию
Сервер FTP теперь входит в поставку (надо его включать)

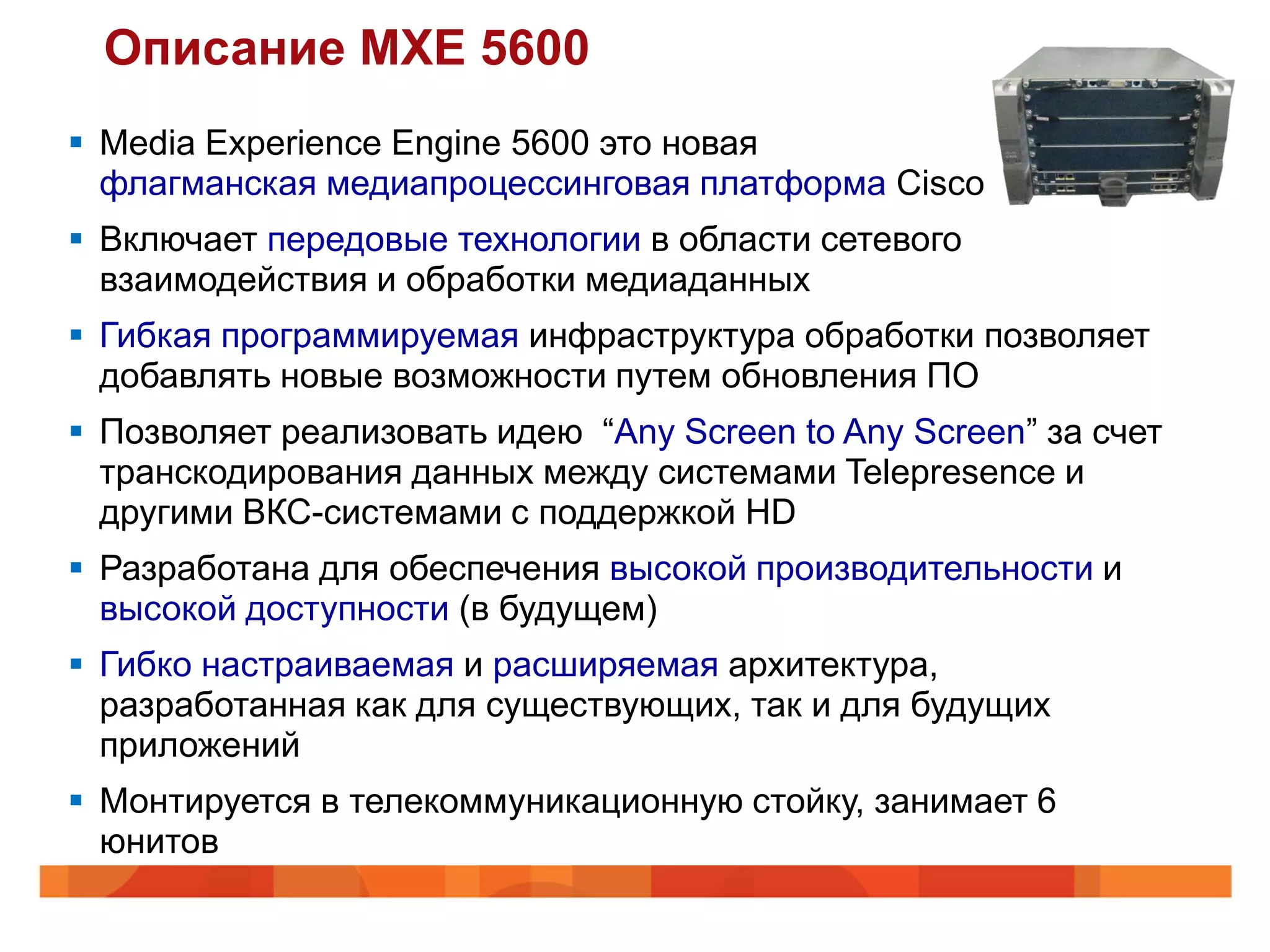

46. Описание MXE 5600
 Media Experience Engine 5600 это новая
флагманская медиапроцессинговая платформа Cisco
 Включает передовые технологии в области сетевого
взаимодействия и обработки медиаданных
 Гибкая программируемая инфраструктура обработки позволяет
добавлять новые возможности путем обновления ПО
 Позволяет реализовать идею “Any Screen to Any Screen” за счет
транскодирования данных между системами Telepresence и
другими ВКС-системами с поддержкой HD
 Разработана для обеспечения высокой производительности и
высокой доступности (в будущем)
 Гибко настраиваемая и расширяемая архитектура,
разработанная как для существующих, так и для будущих
приложений
 Монтируется в телекоммуникационную стойку, занимает 6
юнитов

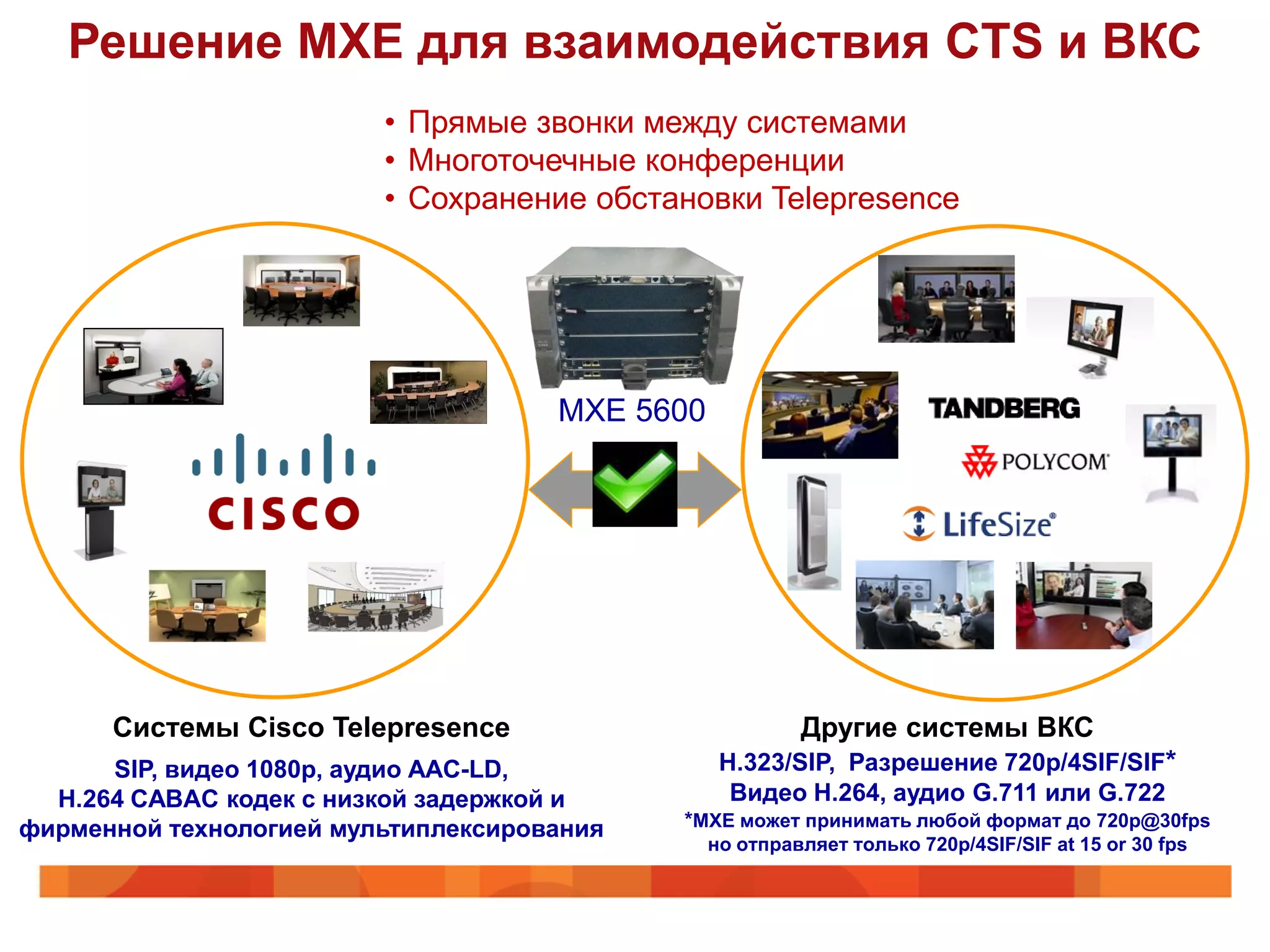

47. Решение MXE для взаимодействия CTS и ВКС
• Прямые звонки между системами
• Многоточечные конференции
• Сохранение обстановки Telepresence
MXE 5600
Системы Cisco Telepresence Другие системы ВКС
SIP, видео 1080p, аудио AAC-LD, H.323/SIP, Разрешение 720p/4SIF/SIF*
H.264 CABAC кодек с низкой задержкой и Видео H.264, аудио G.711 или G.722
фирменной технологией мультиплексирования *MXE может принимать любой формат до 720p@30fps
но отправляет только 720p/4SIF/SIF at 15 or 30 fps

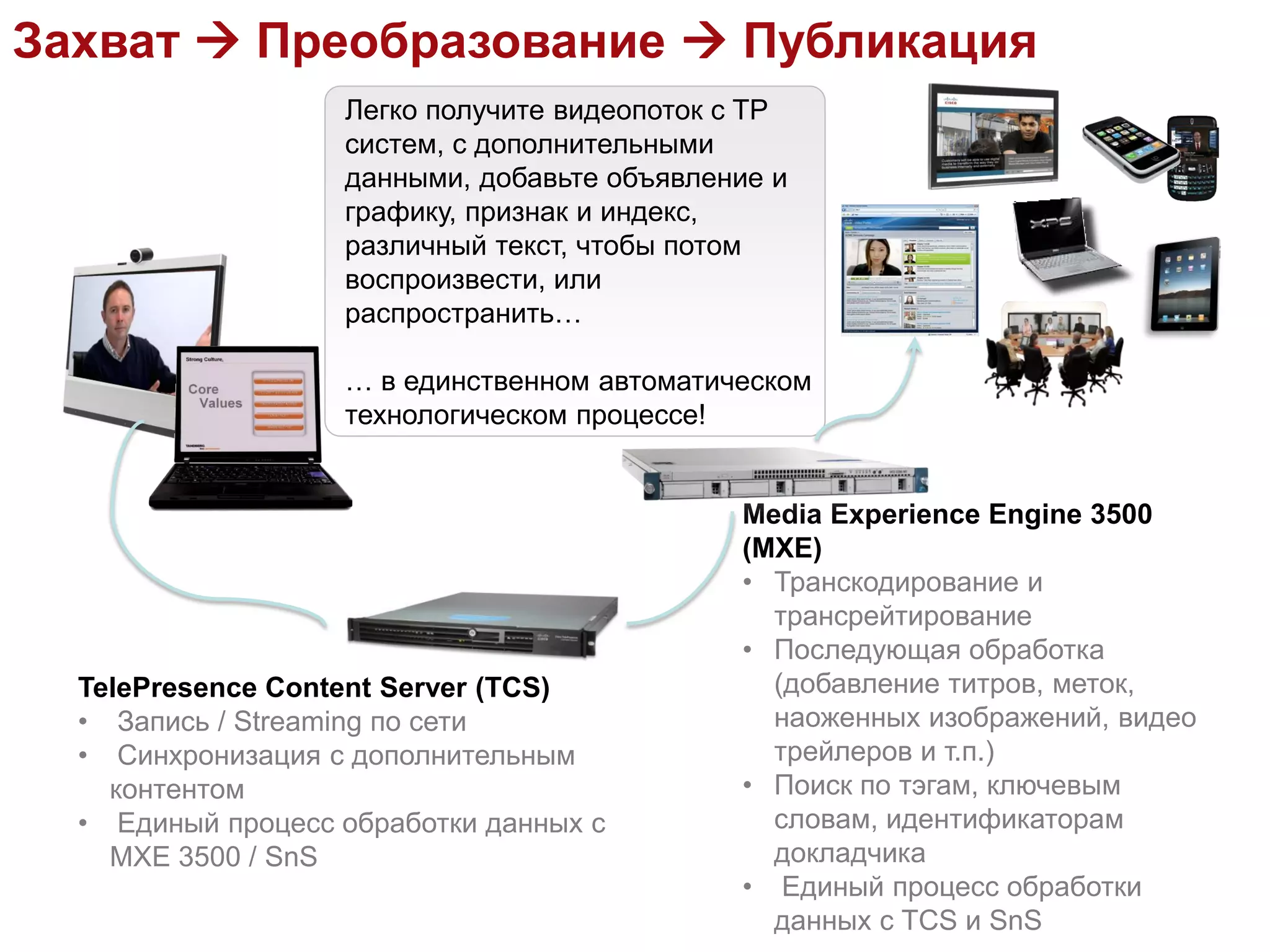

48. Захват  Преобразование  Публикация
Легко получите видеопоток с TP
систем, с дополнительными
данными, добавьте объявление и
графику, признак и индекс,
различный текст, чтобы потом
воспроизвести, или
распространить…
… в единственном автоматическом
технологическом процессе!
Media Experience Engine 3500
(MXE)
• Транскодирование и
трансрейтирование
• Последующая обработка
TelePresence Content Server (TCS) (добавление титров, меток,
• Запись / Streaming по сети наоженных изображений, видео
• Синхронизация с дополнительным трейлеров и т.п.)
контентом • Поиск по тэгам, ключевым
• Единый процесс обработки данных с словам, идентификаторам
MXE 3500 / SnS докладчика
• Единый процесс обработки
данных с TCS и SnS

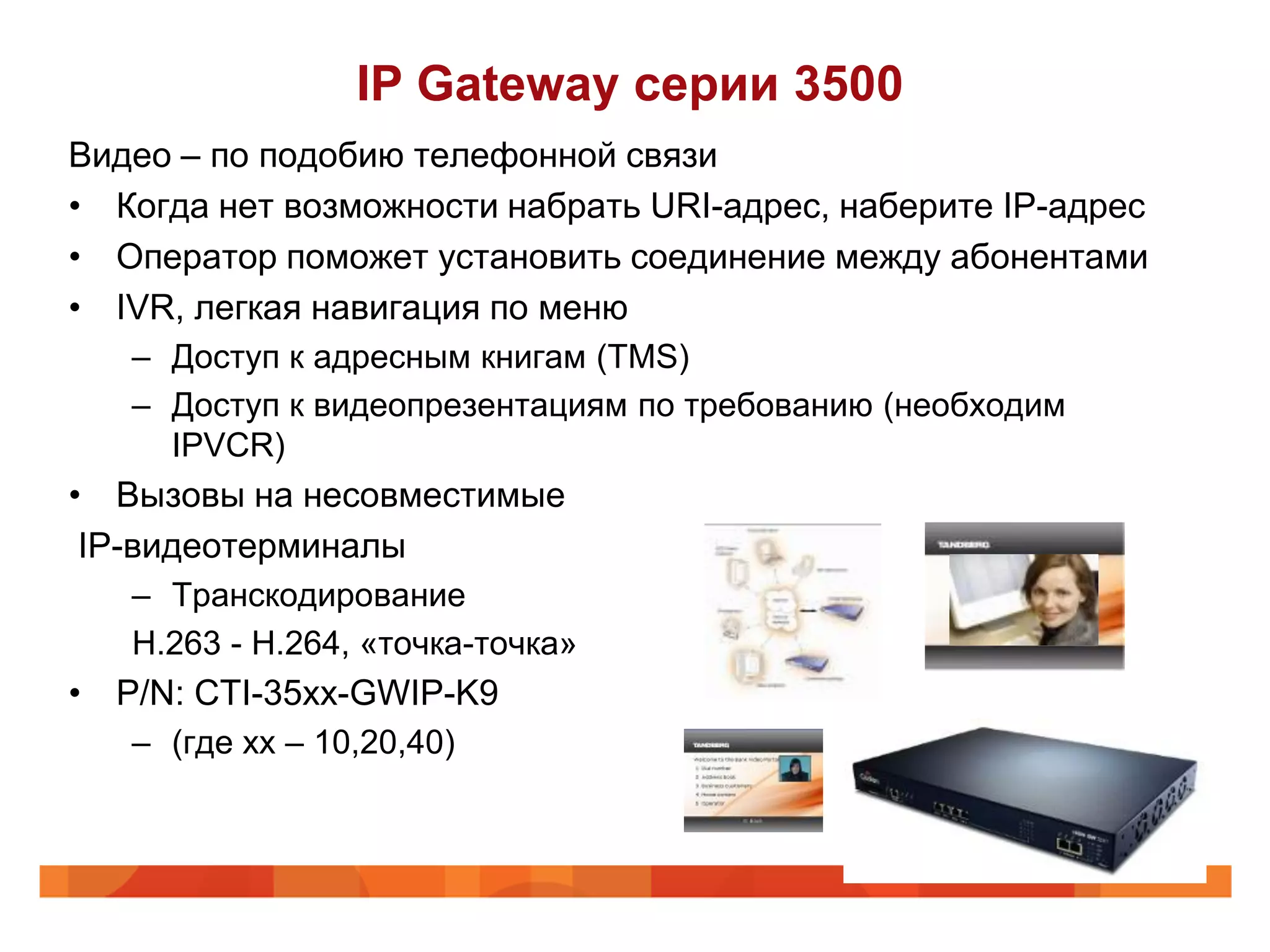

49. IP Gateway серии 3500
Видео – по подобию телефонной связи
• Когда нет возможности набрать URI-адрес, наберите IP-адрес
• Оператор поможет установить соединение между абонентами
• IVR, легкая навигация по меню
– Доступ к адресным книгам (TMS)
– Доступ к видеопрезентациям по требованию (необходим
IPVCR)
• Вызовы на несовместимые
IP-видеотерминалы
– Транскодирование
H.263 - H.264, «точка-точка»
• P/N: CTI-35xx-GWIP-K9
– (где хх – 10,20,40)

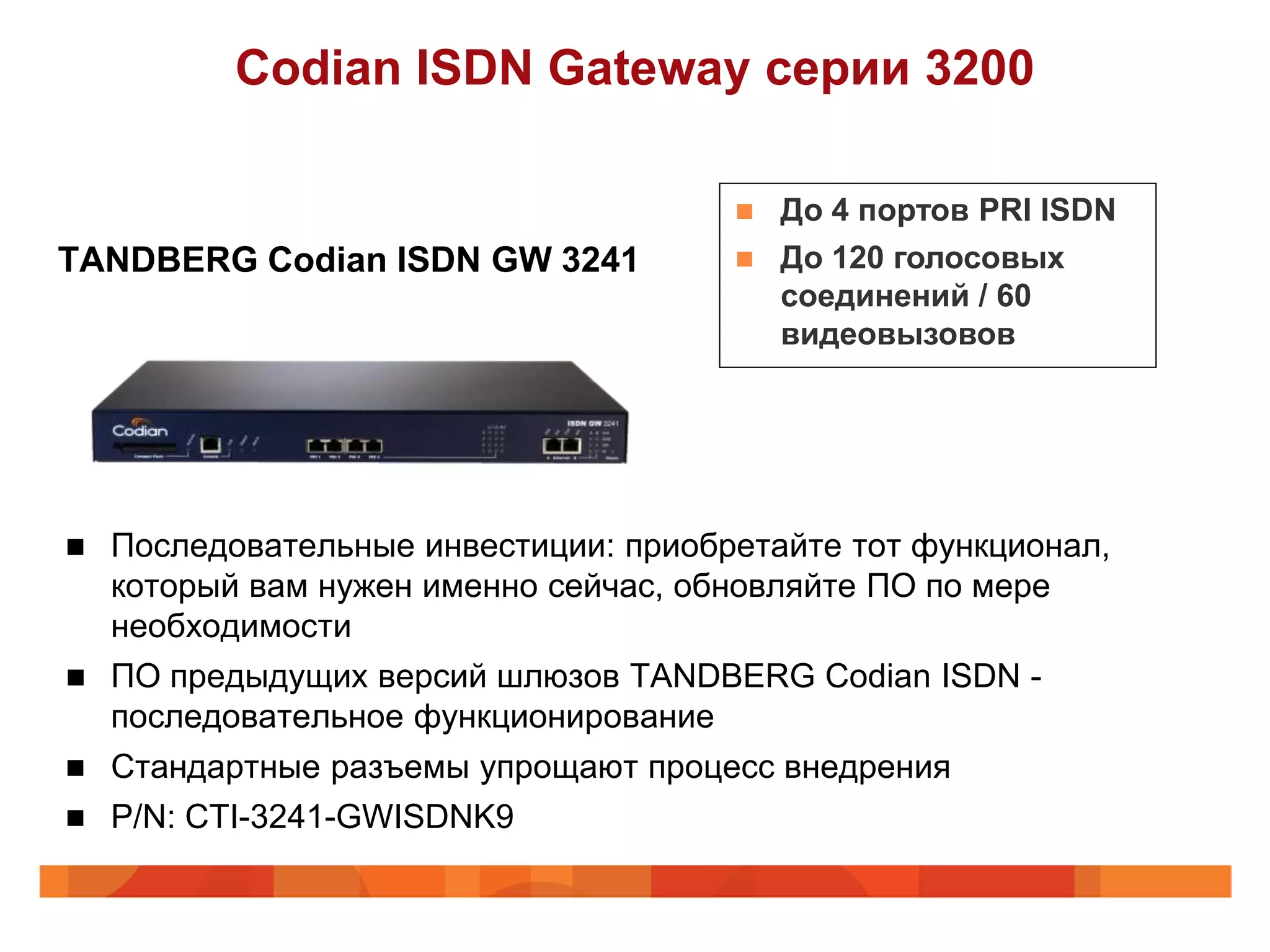

50. Codian ISDN Gateway серии 3200
 До 4 портов PRI ISDN
TANDBERG Codian ISDN GW 3241  До 120 голосовых
соединений / 60
видеовызовов
 Последовательные инвестиции: приобретайте тот функционал,
который вам нужен именно сейчас, обновляйте ПО по мере
необходимости
 ПО предыдущих версий шлюзов TANDBERG Codian ISDN -
последовательное функционирование
 Стандартные разъемы упрощают процесс внедрения
 P/N: CTI-3241-GWISDNK9

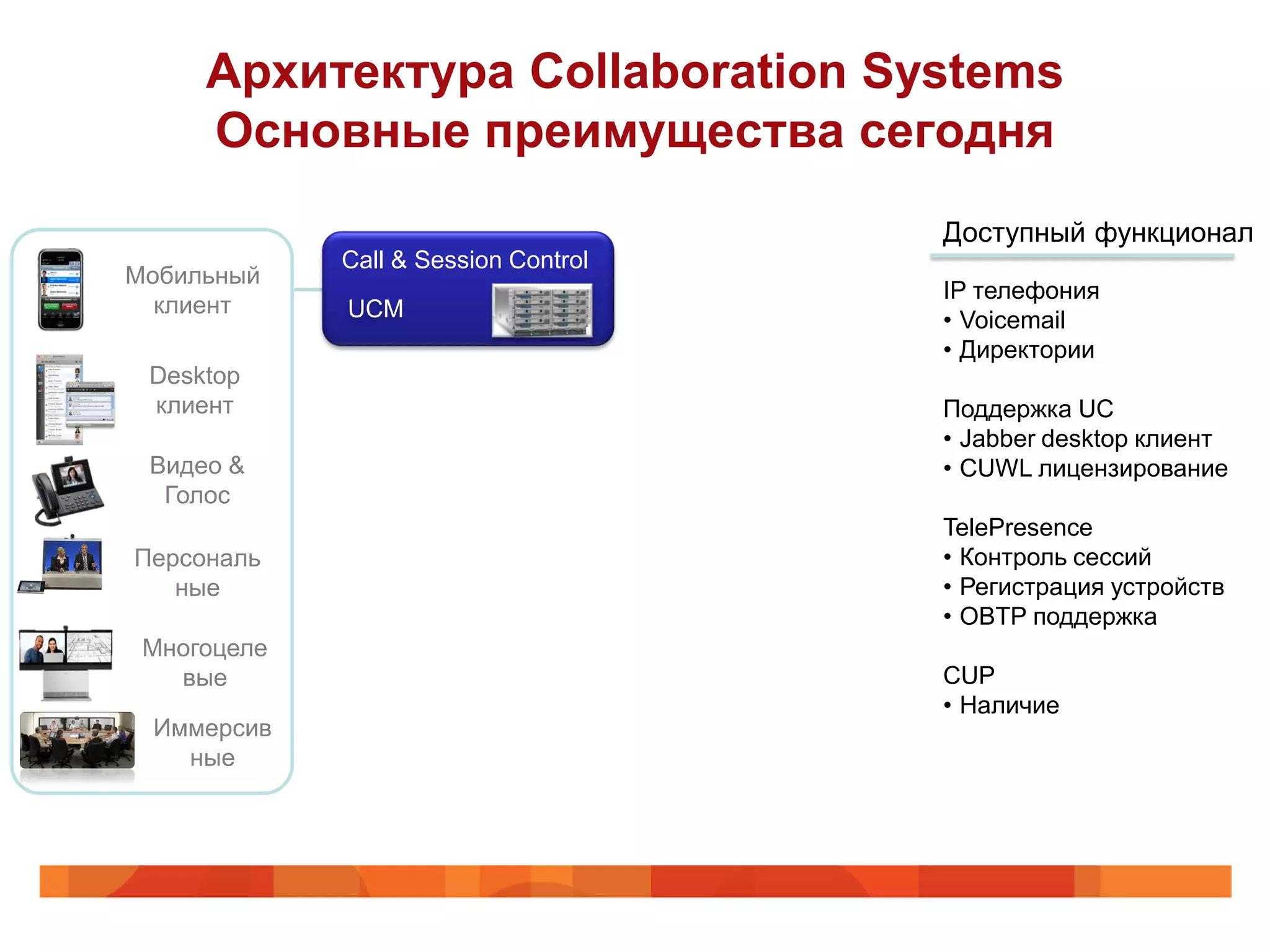

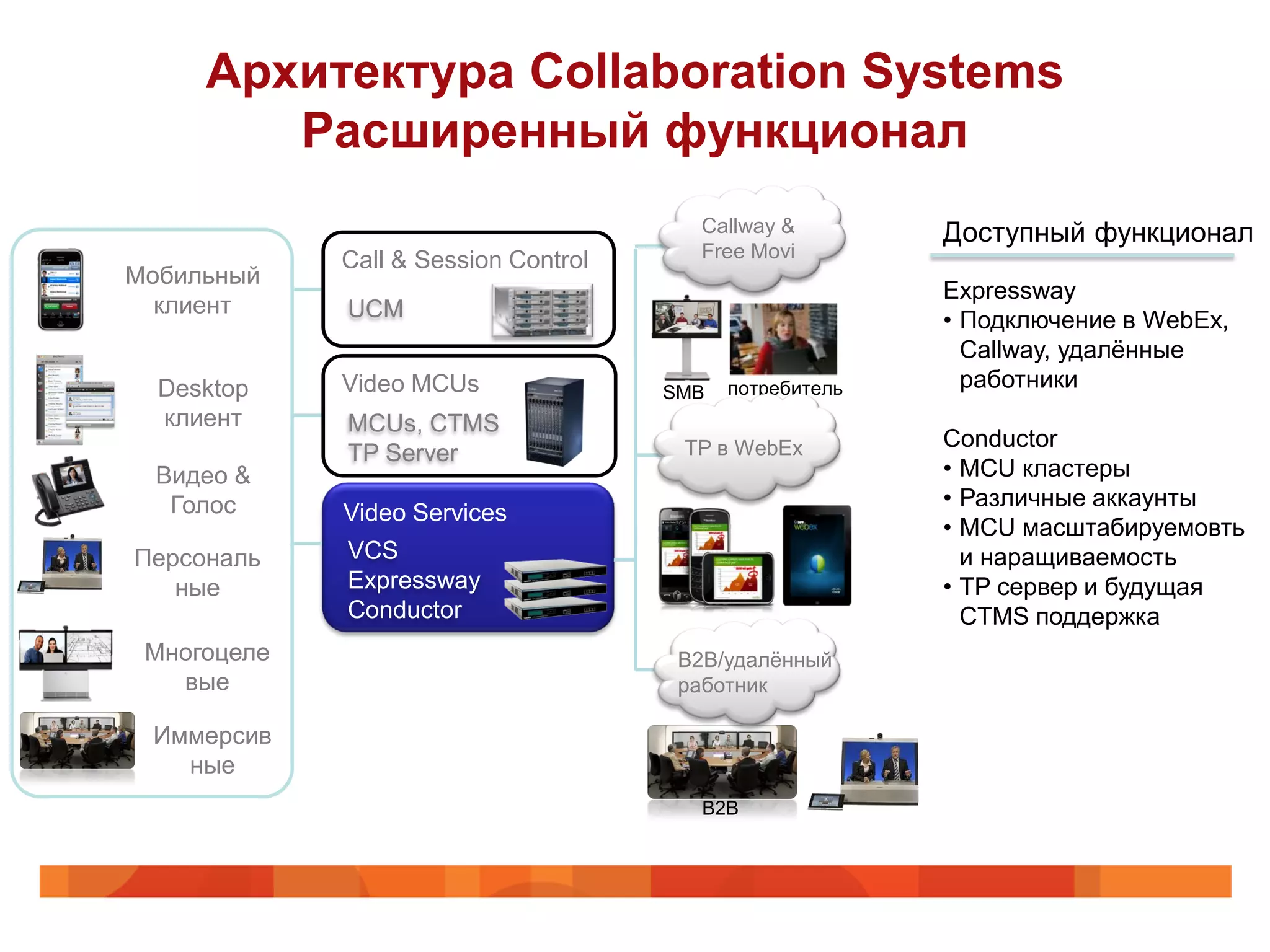

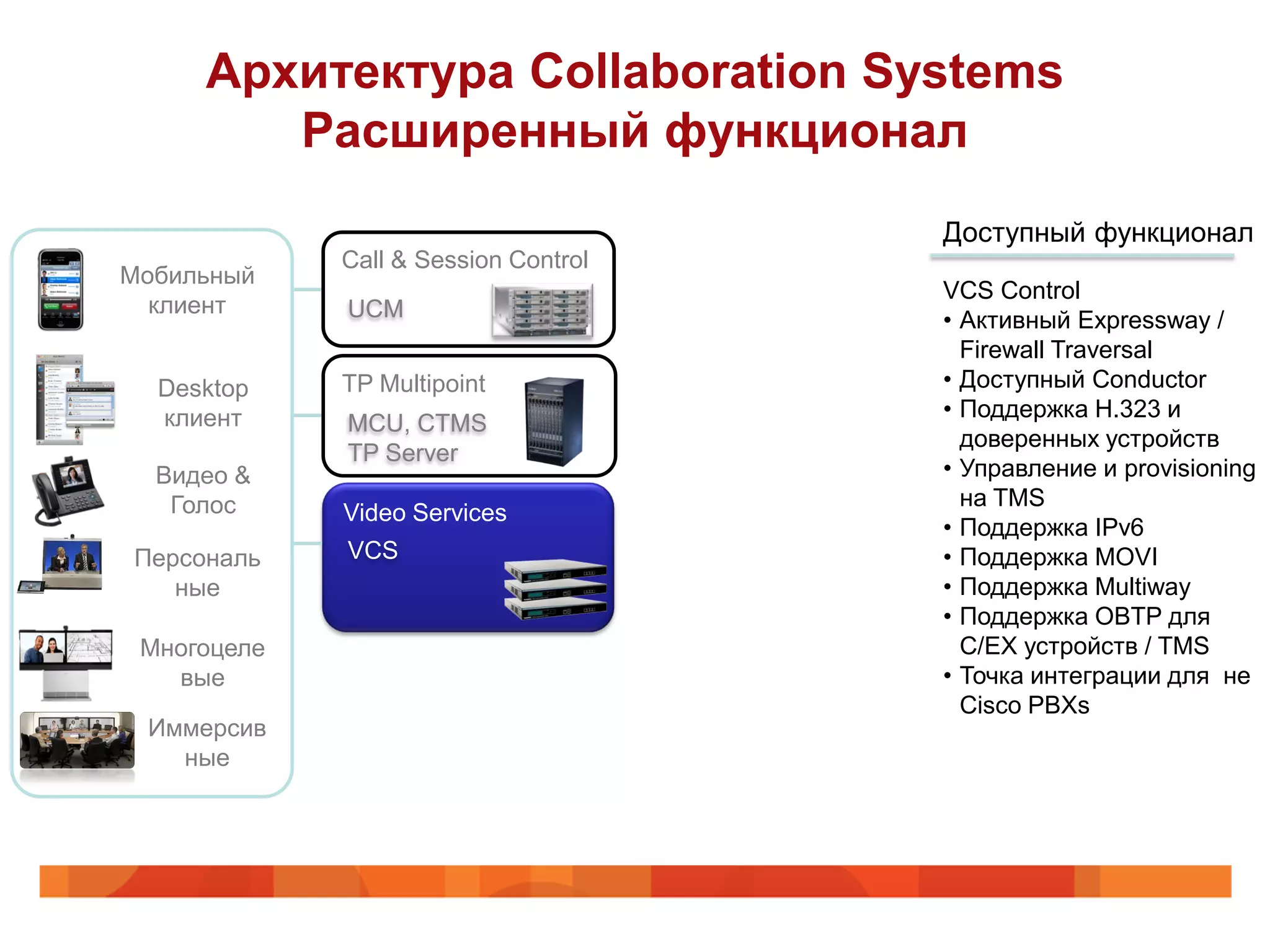

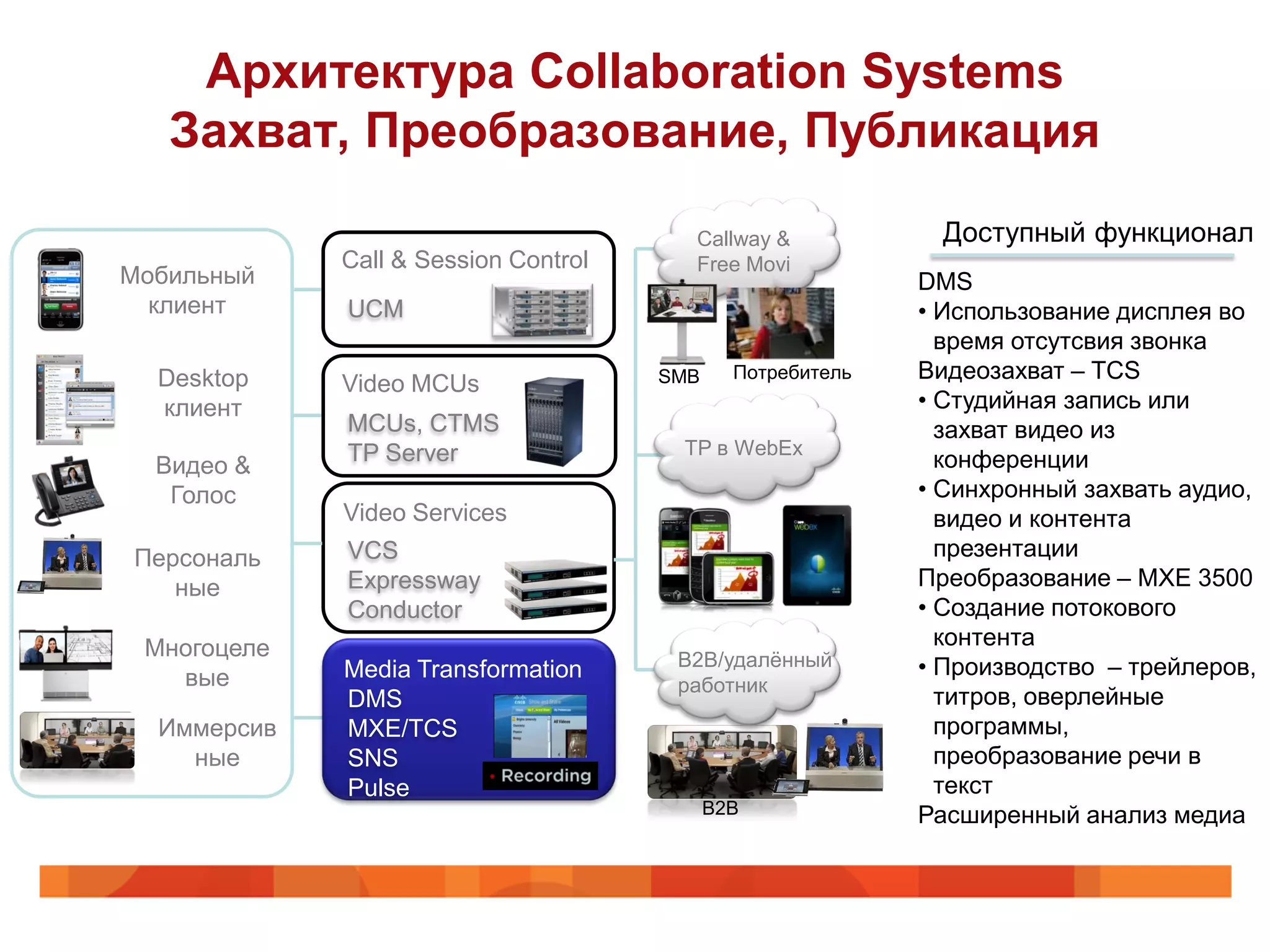

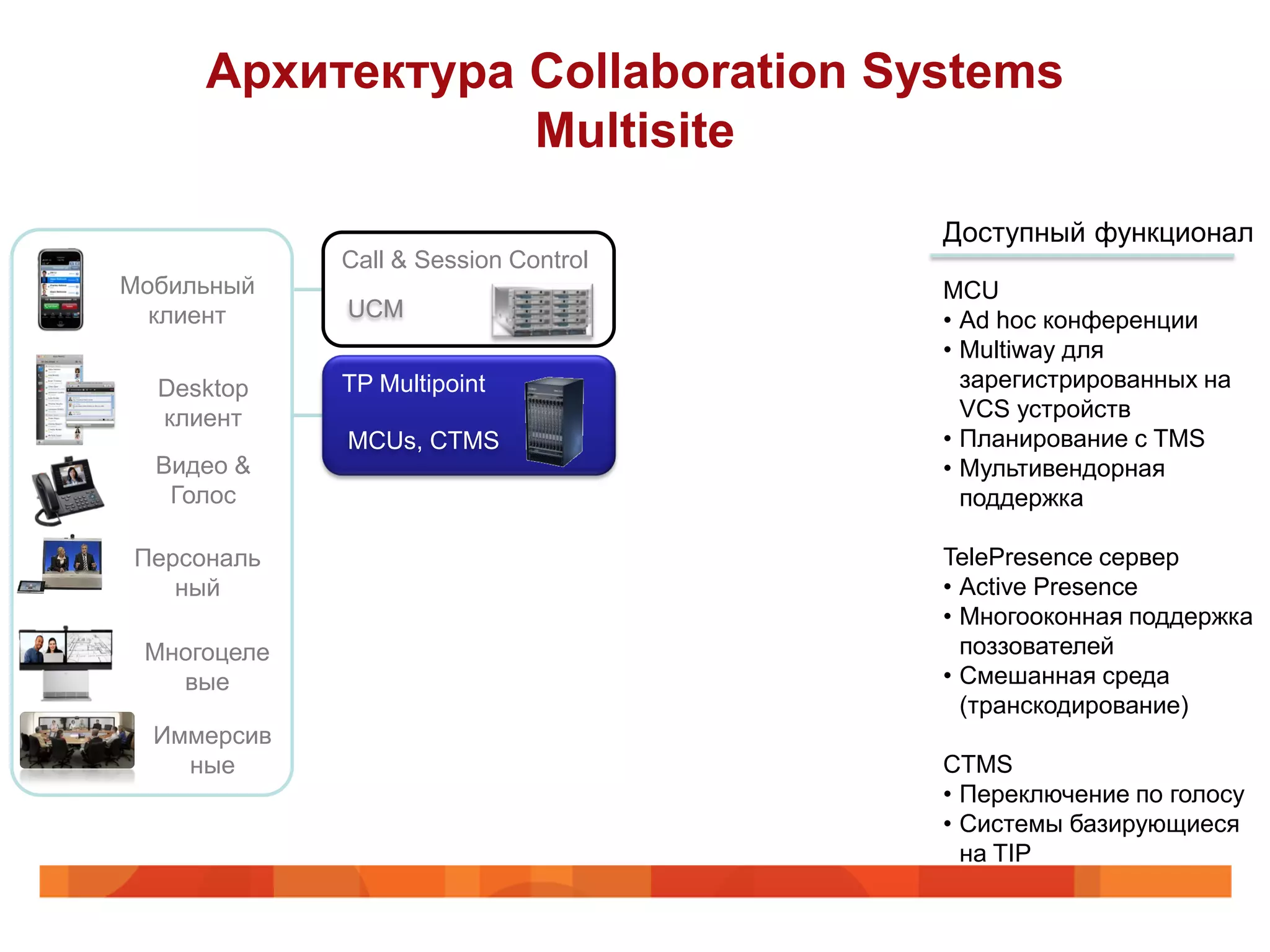

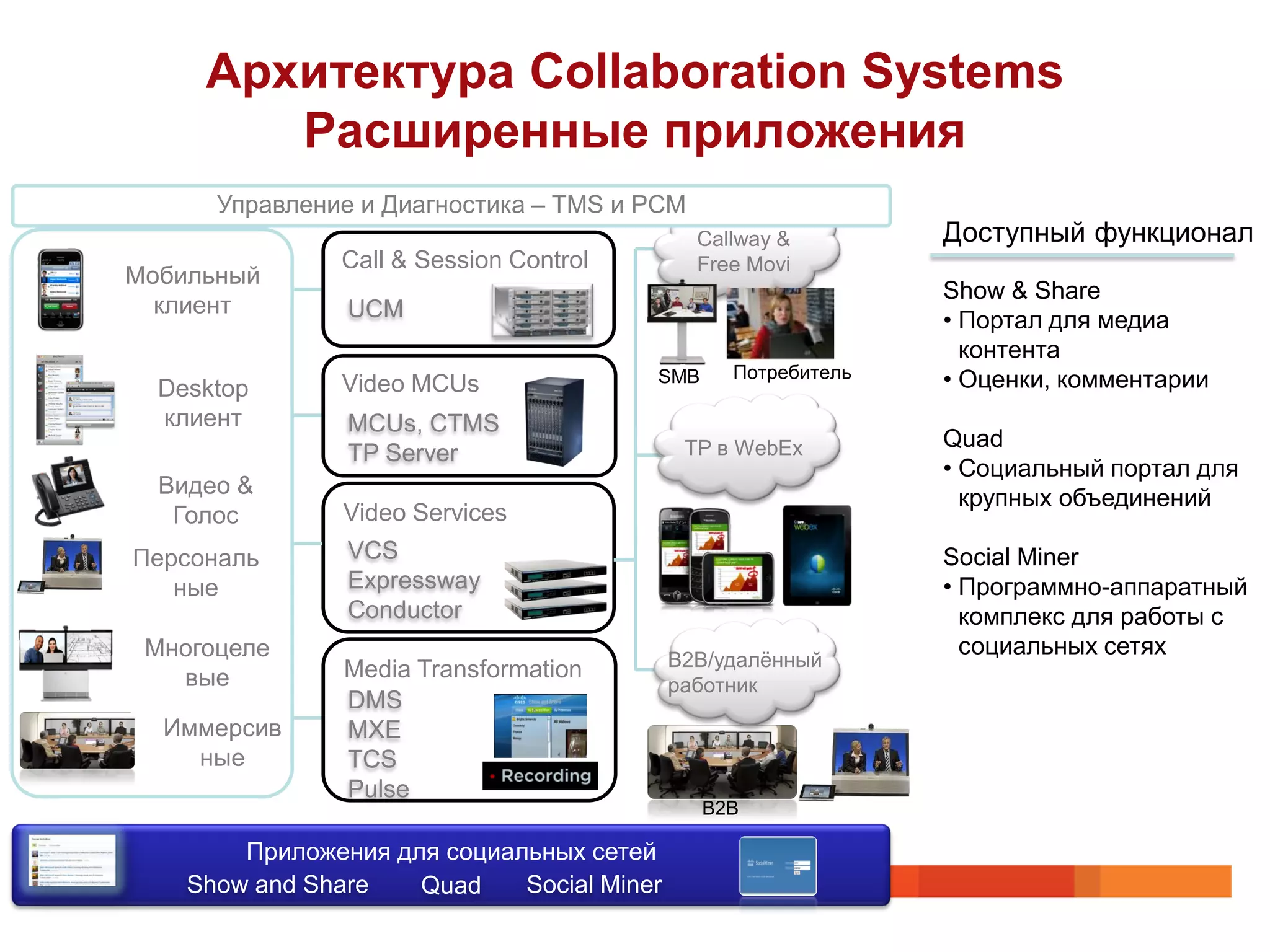

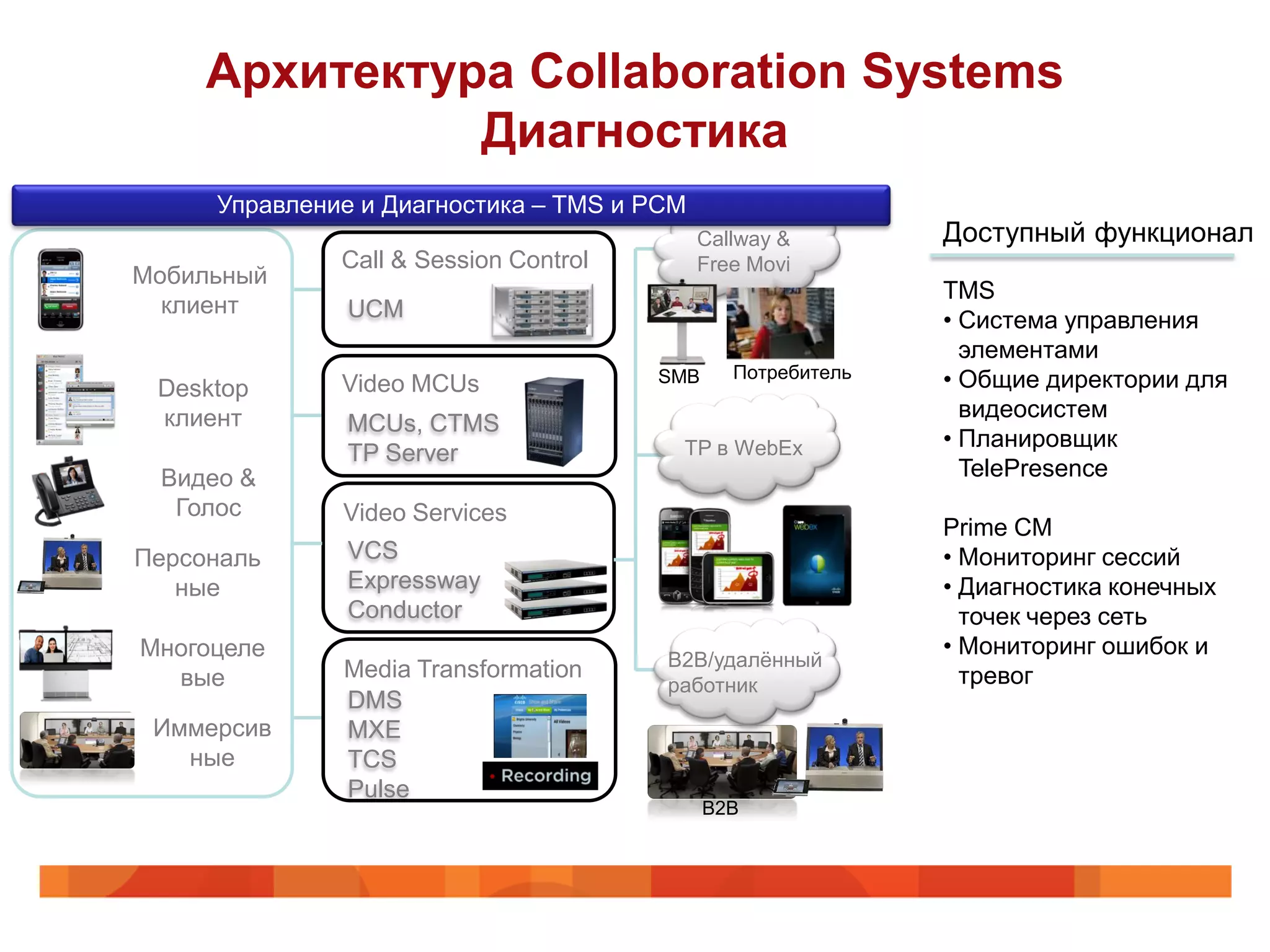

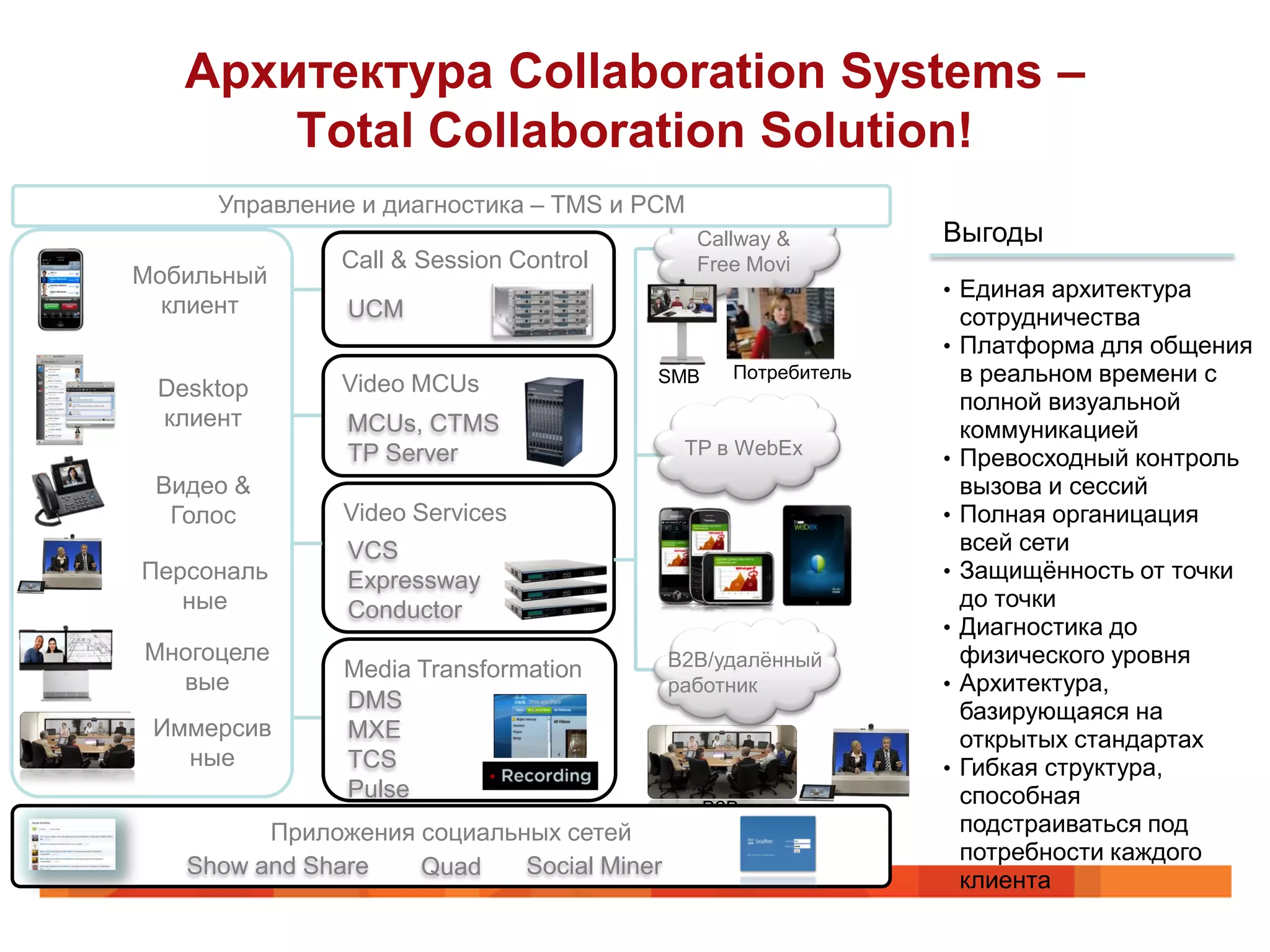

51. Архитектура Collaboration Systems
Основные преимущества сегодня
Доступный функционал
Call & Session Control
Мобильный
IP телефония
клиент UCM • Voicemail
• Директории
Desktop
клиент Поддержка UC
• Jabber desktop клиент
Видео & • CUWL лицензирование
Голос
TelePresence
Персональ • Контроль сессий
ные • Регистрация устройств
• OBTP поддержка
Многоцеле
вые CUP
• Наличие
Иммерсив
ные

52. Архитектура Collaboration Systems
Multisite
Доступный функционал
Call & Session Control
Мобильный MCU
клиент UCM • Ad hoc конференции
• Multiway для
Desktop TP Multipoint зарегистрированных на
клиент VCS устройств
MCUs, CTMS • Планирование с TMS
Видео & • Мультивендорная
Голос поддержка
Персональ TelePresence сервер
ный • Active Presence
• Многооконная поддержка
Многоцеле поззователей
вые • Смешанная среда
(транскодирование)
Иммерсив
ные CTMS
• Переключение по голосу
• Системы базирующиеся
на TIP

53. Архитектура Collaboration Systems
Расширенный функционал
Доступный функционал
Call & Session Control
Мобильный
VCS Control
клиент UCM • Активный Expressway /
Firewall Traversal
Desktop TP Multipoint • Доступный Conductor
клиент • Поддержка H.323 и
MCU, CTMS
доверенных устройств
TP Server
Видео & • Управление и provisioning
Голос на TMS
Video Services
• Поддержка IPv6
Персональ VCS • Поддержка MOVI
ные • Поддержка Multiway
• Поддержка OBTP для
Многоцеле C/EX устройств / TMS
вые • Точка интеграции для не
Cisco PBXs
Иммерсив
ные

54. Архитектура Collaboration Systems
Расширенный функционал
Callway & Доступный функционал
Call & Session Control Free Movi
Мобильный
Expressway
клиент UCM • Подключение в WebEx,
Callway, удалѐнные
Desktop Video MCUs SMB потребитель работники
клиент MCUs, CTMS
TP в WebEx Conductor
TP Server
Видео & • MCU кластеры
Голос • Различные аккаунты
Video Services
• MCU масштабируемовть
Персональ VCS и наращиваемость
ные Expressway • TP сервер и будущая
Conductor CTMS поддержка
Многоцеле B2B/удалѐнный
вые работник
Иммерсив
ные
B2B

55. Архитектура Collaboration Systems
Захват, Преобразование, Публикация
Callway & Доступный функционал
Call & Session Control Free Movi
Мобильный DMS
клиент UCM • Использование дисплея во
время отсутсвия звонка
Desktop SMB Потребитель Видеозахват – TCS
Video MCUs
клиент • Студийная запись или
MCUs, CTMS захват видео из
TP Server TP в WebEx
Видео & конференции
Голос • Синхронный захвать аудио,
Video Services видео и контента
Персональ VCS презентации
ные Expressway Преобразование – MXE 3500
Conductor • Создание потокового
Многоцеле контента
Media Transformation B2B/удалѐнный • Производство – трейлеров,
вые работник
DMS титров, оверлейные
Иммерсив MXE/TCS программы,
ные SNS преобразование речи в
Pulse текст
B2B Расширенный анализ медиа

56. Архитектура Collaboration Systems
Диагностика
Управление и Диагностика – TMS и PCM
Callway & Доступный функционал
Call & Session Control Free Movi
Мобильный
TMS
клиент UCM • Система управления
элементами
SMB Потребитель • Общие директории для
Desktop Video MCUs
клиент видеосистем
MCUs, CTMS
TP в WebEx • Планировщик
TP Server
Видео & TelePresence
Голос Video Services
Prime CM
Персональ VCS • Мониторинг сессий
ные Expressway • Диагностика конечных
Conductor точек через сеть
Многоцеле • Мониторинг ошибок и
Media Transformation B2B/удалѐнный
вые работник тревог
DMS
Иммерсив MXE
ные TCS
Pulse
B2B

57. Архитектура Collaboration Systems
Расширенные приложения
Управление и Диагностика – TMS и PCM
Callway & Доступный функционал
Call & Session Control Free Movi
Мобильный
Show & Share
клиент UCM • Портал для медиа
контента
SMB Потребитель • Оценки, комментарии
Desktop Video MCUs
клиент MCUs, CTMS
TP в WebEx Quad
TP Server
• Социальный портал для
Видео & крупных объединений
Голос Video Services
Персональ VCS Social Miner
ные Expressway • Программно-аппаратный
Conductor комплекс для работы с
Многоцеле социальных сетях
Media Transformation B2B/удалѐнный
вые работник
DMS
Иммерсив MXE
ные TCS
Pulse
B2B
Приложения для социальных сетей
Show and Share Quad Social Miner

58. Архитектура Collaboration Systems –
Total Collaboration Solution!
Управление и диагностика – TMS и PCM
Callway & Выгоды
Call & Session Control Free Movi
Мобильный
• Единая архитектура
клиент UCM сотрудничества
• Платформа для общения
Video MCUs SMB Потребитель в реальном времени с
Desktop
полной визуальной
клиент MCUs, CTMS коммуникацией
TP Server TP в WebEx
• Превосходный контроль
Видео & вызова и сессий
Голос Video Services • Полная органицация
VCS всей сети
Персональ Expressway • Защищѐнность от точки
ные Conductor до точки
• Диагностика до
Многоцеле B2B/удалѐнный физического уровня
Media Transformation
вые работник • Архитектура,
DMS базирующаяся на
Иммерсив MXE открытых стандартах
ные TCS • Гибкая структура,
Pulse способная
B2B
Приложения социальных сетей подстраиваться под
потребности каждого
Show and Share Quad Social Miner
клиента

59. Различные пути начала и роста
• Начните с IPT, IM, Web
conferencing или видео
• Расширяйте и дополняйте
интегрированными услугами
• Объединяйте
существующие и SaaS
компоненты
• Единое управление всей
медиасетью

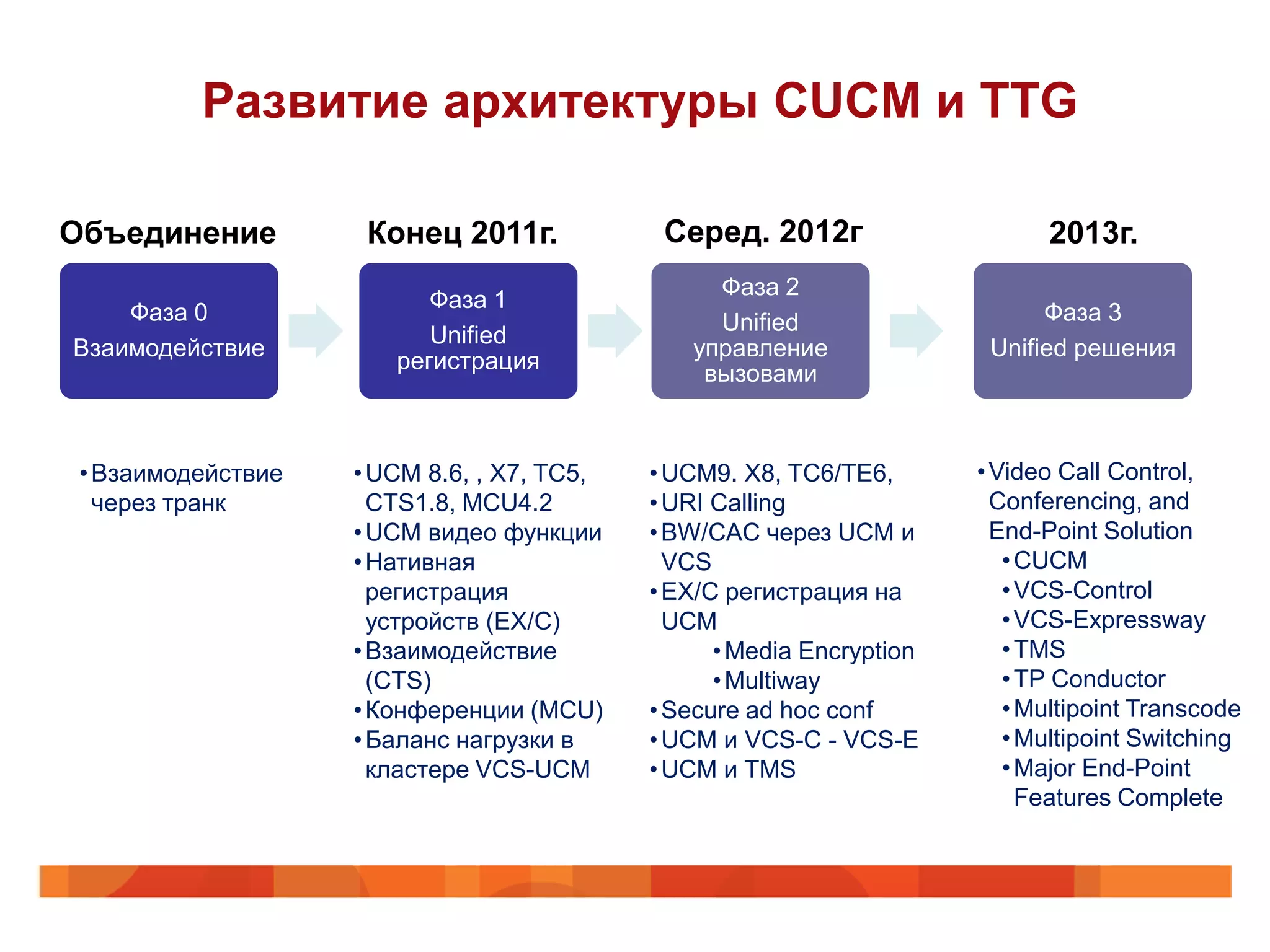

60. Развитие архитектуры CUCM и TTG
Объединение Конец 2011г. Серед. 2012г 2013г.
Фаза 2
Фаза 1
Фаза 0 Unified Фаза 3
Unified
Взаимодействие управление Unified решения
регистрация
вызовами
• Взаимодействие • UCM 8.6, , X7, TC5, • UCM9. X8, TC6/TE6, • Video Call Control,
через транк CTS1.8, MCU4.2 • URI Calling Conferencing, and
• UCM видео функции • BW/CAC через UCM и End-Point Solution
• Нативная VCS • CUCM
регистрация • EX/C регистрация на • VCS-Control
устройств (EX/C) UCM • VCS-Expressway
• Взаимодействие • Media Encryption • TMS
(CTS) • Multiway • TP Conductor
• Конференции (MCU) • Secure ad hoc conf • Multipoint Transcode
• Баланс нагрузки в • UCM и VCS-C - VCS-E • Multipoint Switching
кластере VCS-UCM • UCM и TMS • Major End-Point
Features Complete

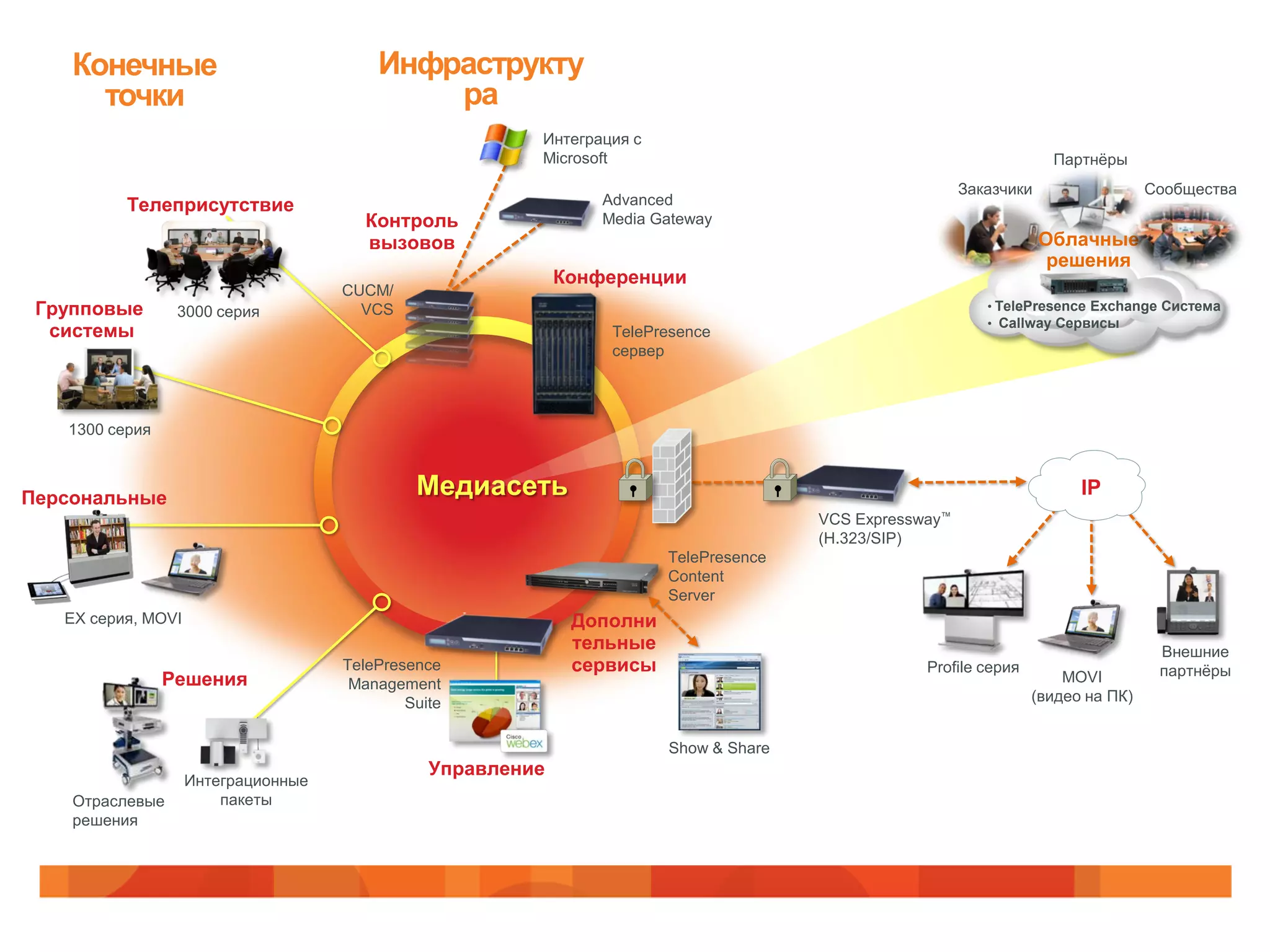

61. Конечные Инфраструкту
точки ра
Интеграция с
Microsoft Партнѐры
Заказчики Сообщества
Телеприсутствие Advanced
Контроль Media Gateway
вызовов Облачные
решения
Конференции
CUCM/
Групповые 3000 серия VCS • TelePresence Exchange Система
• Callway Сервисы
системы TelePresence
сервер
1300 серия
Персональные Медиасеть IP
VCS Expressway™
(H.323/SIP)
TelePresence
Content
Server
EX серия, MOVI Дополни
тельные Внешние
TelePresence сервисы Profile серия партнѐры
Решения Management MOVI
Suite (видео на ПК)
Show & Share
Управление
Интеграционные
Отраслевые пакеты
решения

62. Cisco Services
for TelePresence
Олег Беспалов
Менеджер по работе с клиентами
Cisco Services
obespalo@cisco.com

63. Cisco TelePresence
Сервисные программы
Услуги по Техническая Удалѐнное
Оптимизация
Планированию, поддержка управление
Дизайну и
Внедрению

64. Cisco TelePresence
Услуги по Планированию, Дизайну и Внедрению
Обследование Проверка Проверка
готовности комнат требований
Аудит сетевой Разработка План внедрения
инфраструктуры дизайна
Инсталляция ПИМИ Обучение
системы заказчика

65. Cisco TelePresence
Оптимизация
Проактивный выбор
программного обеспечения
Рекомендации и
сообщение о угрозах
безопасности
Удалѐнная поддержка
обновлений ПО
Аудит стабильности
системы
Поддержка при внесении
изменений
Передача знаний и
обучение

66. Cisco TelePresence
Техническая поддержка
Предоставление
Устранение Решение проблем
консультаций и
неисправностей
рекомендаций

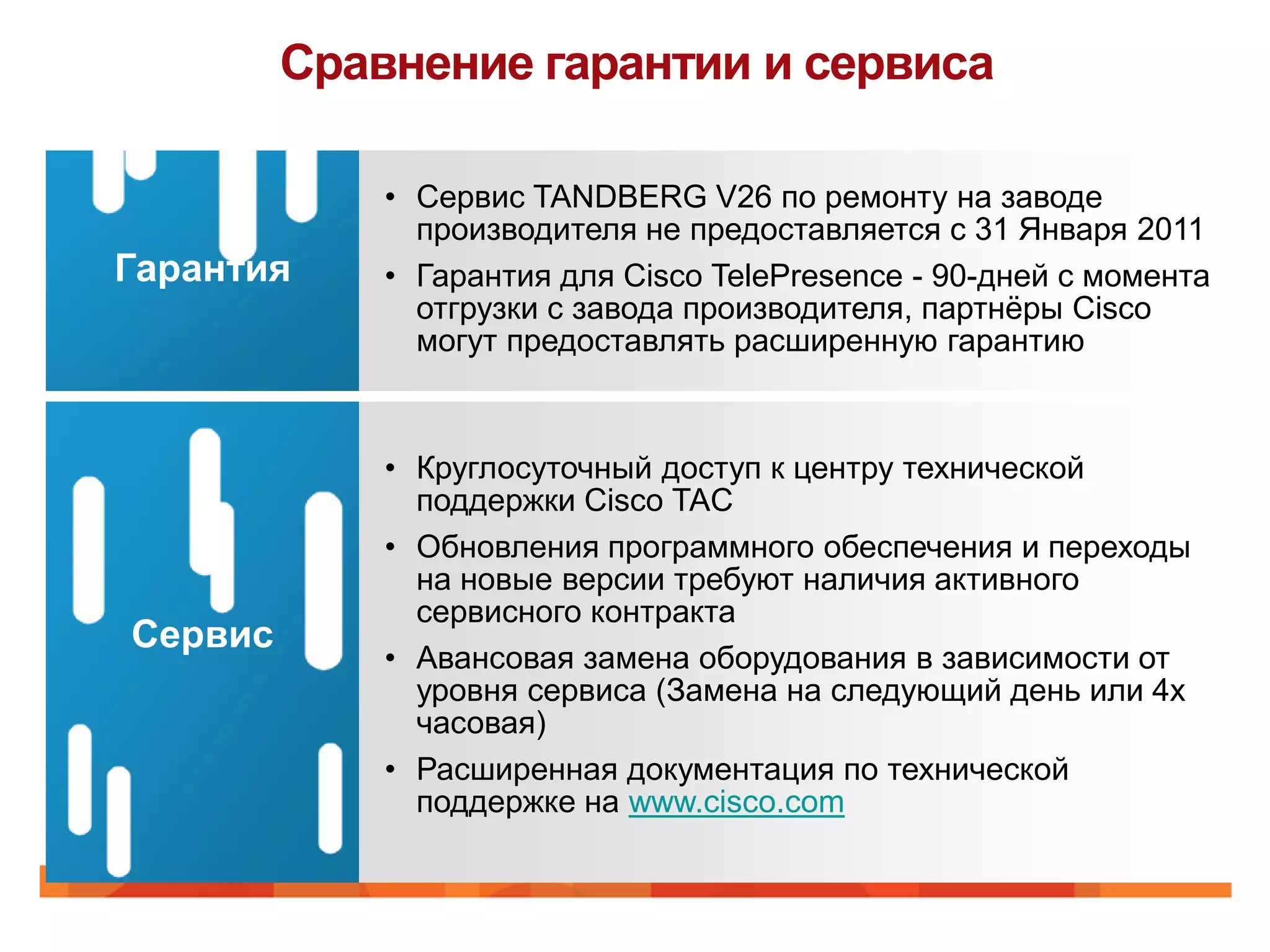

67. Сравнение гарантии и сервиса
• Сервис TANDBERG V26 по ремонту на заводе
производителя не предоставляется с 31 Января 2011
Гарантия • Гарантия для Cisco TelePresence - 90-дней с момента
отгрузки с завода производителя, партнѐры Cisco
могут предоставлять расширенную гарантию
• Круглосуточный доступ к центру технической
поддержки Cisco TAC
• Обновления программного обеспечения и переходы
на новые версии требуют наличия активного
сервисного контракта
Сервис
• Авансовая замена оборудования в зависимости от
уровня сервиса (Замена на следующий день или 4х
часовая)
• Расширенная документация по технической
поддержке на www.cisco.com

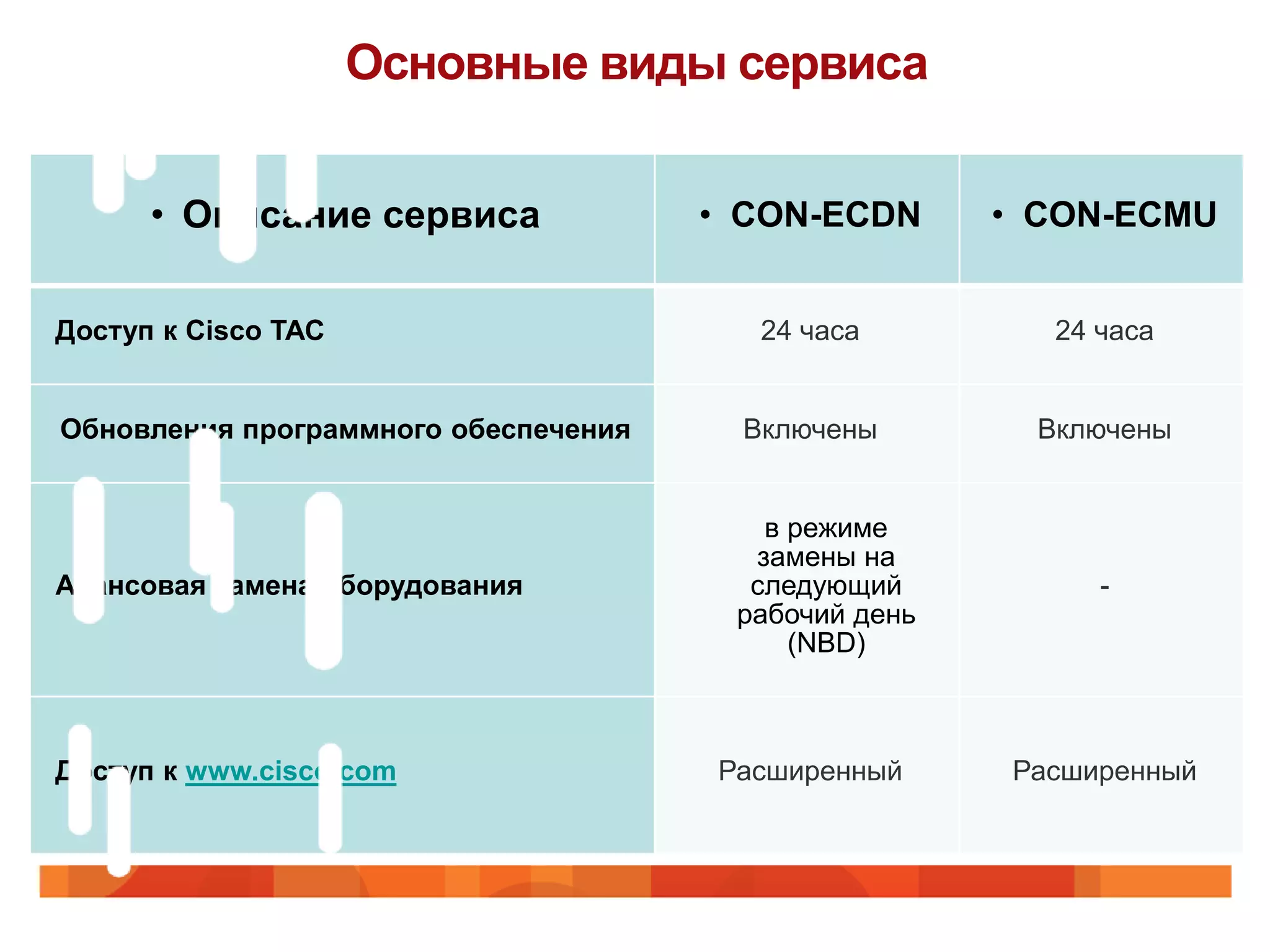

68. Основные виды сервиса
• Описание сервиса • CON-ECDN • CON-ECMU
Доступ к Cisco TAC 24 часа 24 часа
Обновления программного обеспечения Включены Включены
в режиме
замены на
Авансовая замена оборудования следующий -
рабочий день
(NBD)
Доступ к www.cisco.com Расширенный Расширенный

69. Рекомендации
• Проверьте контракты мигрированные из Тандберг,
уточните детали о конечном заказчике сервиса
• Данные о адресе размещения оборудования (Install Site)
должны быть корректными
• Контракты необходимо ассоциировать с CCO ID
• Обновления контракта рекомендуется планировать за 2-3
месяца до даты окончания контракта
Качество оказываемых услуг зависит от точности контракта

70. Вопросы?

71. Спасибо!
Просим Вас заполнить анкеты.
Ваше мнение очень важно для нас!
