Starc RTL設計スタイルガイドの検査道具spyglassの使い方
RTL設計スタイルガイドの検査をする道具にspyglassがある。この道具を演習で用いる際の使い方の補助教材。例はVerilog-HDL
Starc RTL設計スタイルガイドの検査道具spyglassの使い方
- 1. spyglass の使い方 Verilog-HDL 版 ２０１3 名古屋市工業研究所 小川清 2010/09/14 (c)ogawa.kiyoshi@nmiri.city.nagoya.jp 1

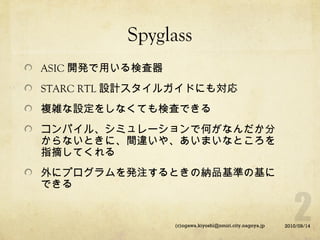

- 2. Spyglass ASIC 開発で用いる検査器 STARC RTL設計スタイルガイドにも対応 複雑な設定をしなくても検査できる コンパイル、シミュレーションで何がなんだか分 からないときに、間違いや、あいまいなところを 指摘してくれる 外にプログラムを発注するときの納品基準の基に できる (c)ogawa.kiyoshi@nmiri.city.nagoya.jp 2010/09/14

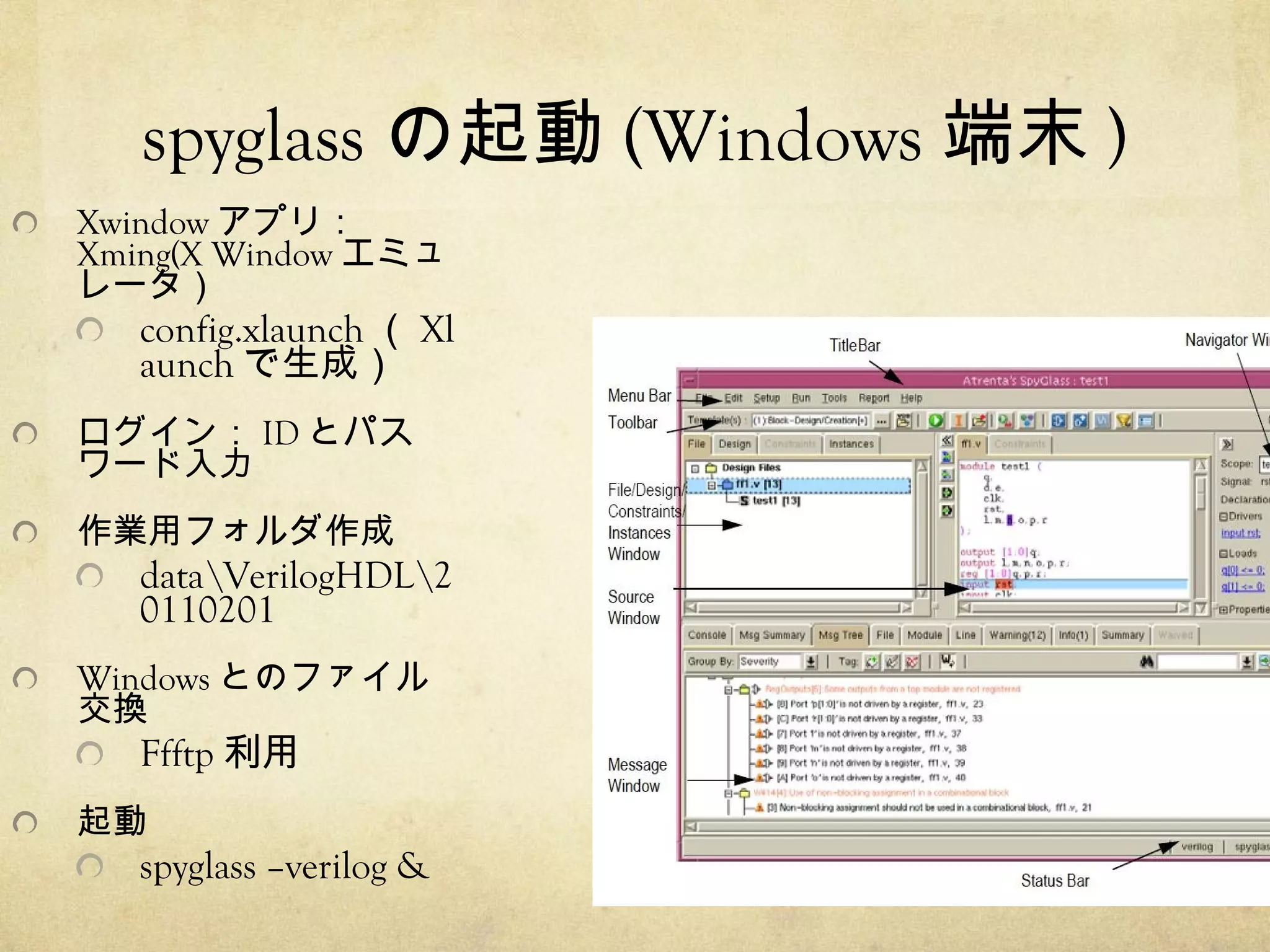

- 3. spyglass の起動 (Windows端末 ) Xwindow アプリ： Xming(X Window エミュ レータ） config.xlaunch （ Xl aunch で生成） ログイン： ID とパス ワード入力 作業用フォルダ作成 dataVerilogHDL2 0110201 Windows とのファイル 交換 Ffftp 利用 起動 spyglass –verilog & (c)ogawa.kiyoshi@nmiri.city.nagoya.jp 2010/09/14

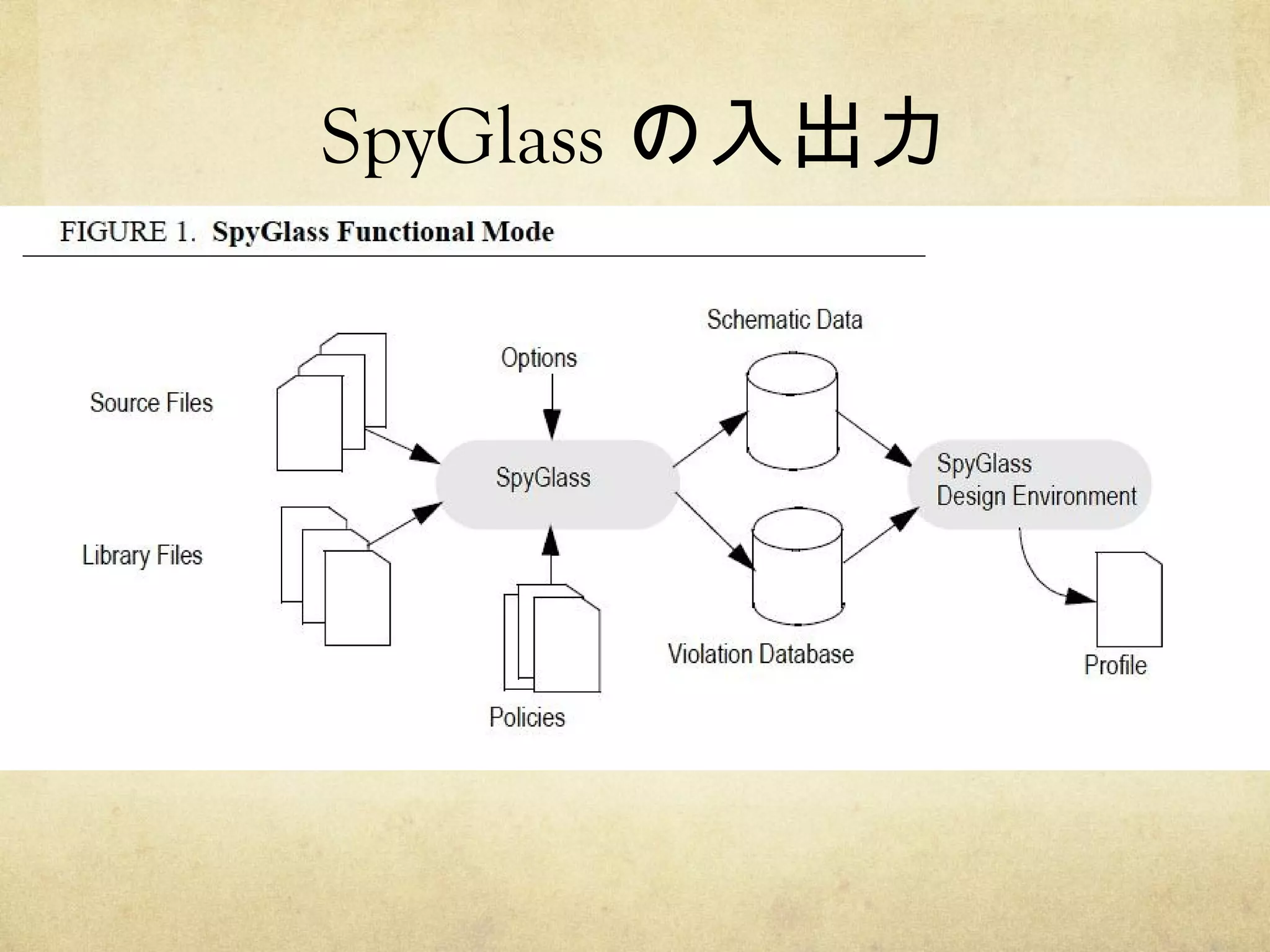

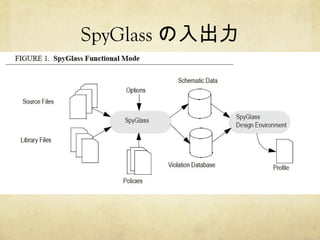

- 4.
- 5. 検査項目の選択 Setup メニュー Policies/Rules/Parameters Spyglas 専用ルール STARCRTL 設計スタイル ガイド ３種類用意されている。 初めて使う場合は２００ ５ (c)ogawa.kiyoshi@nmiri.city.nagoya.jp 2010/09/14

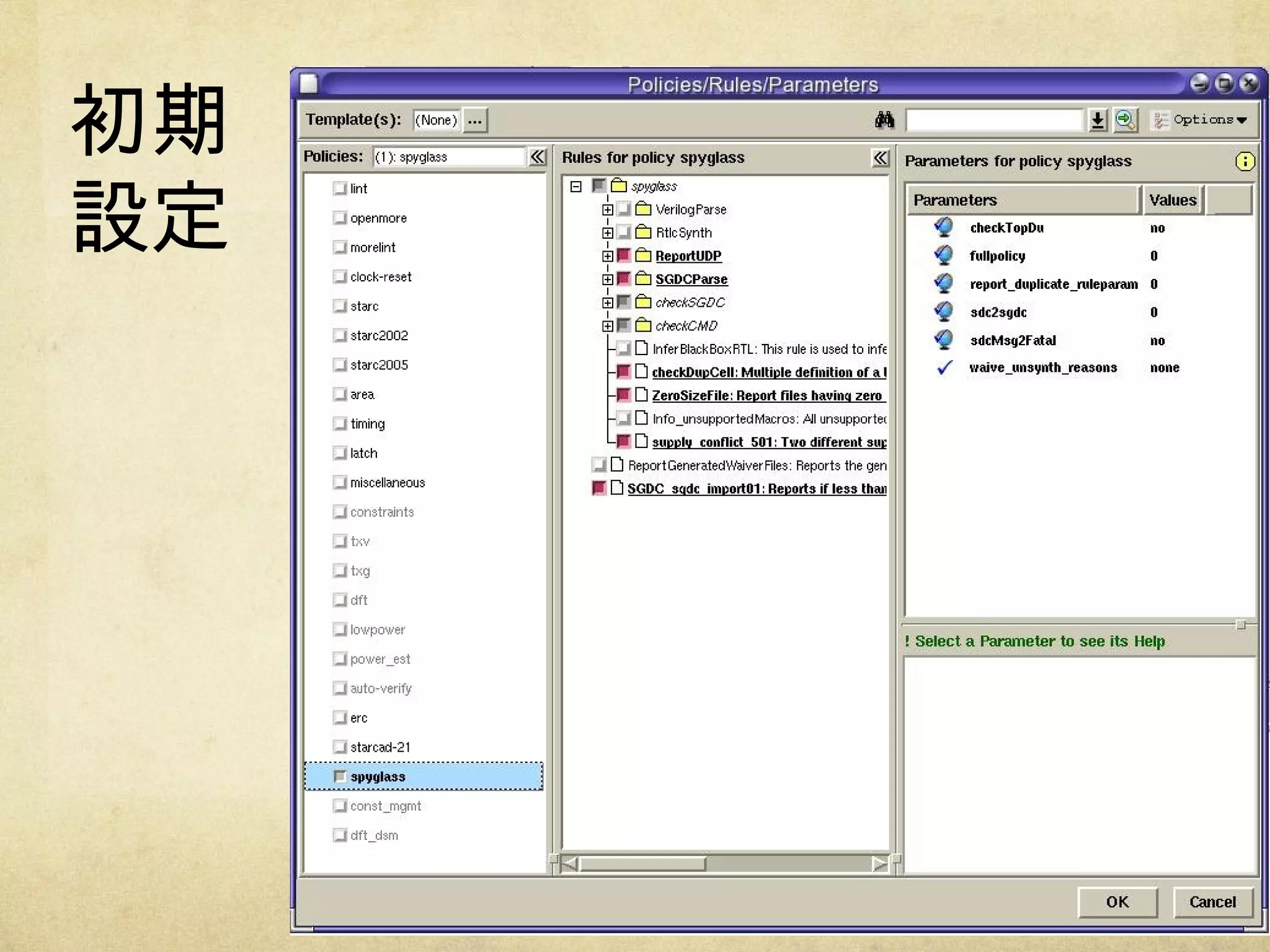

- 6.

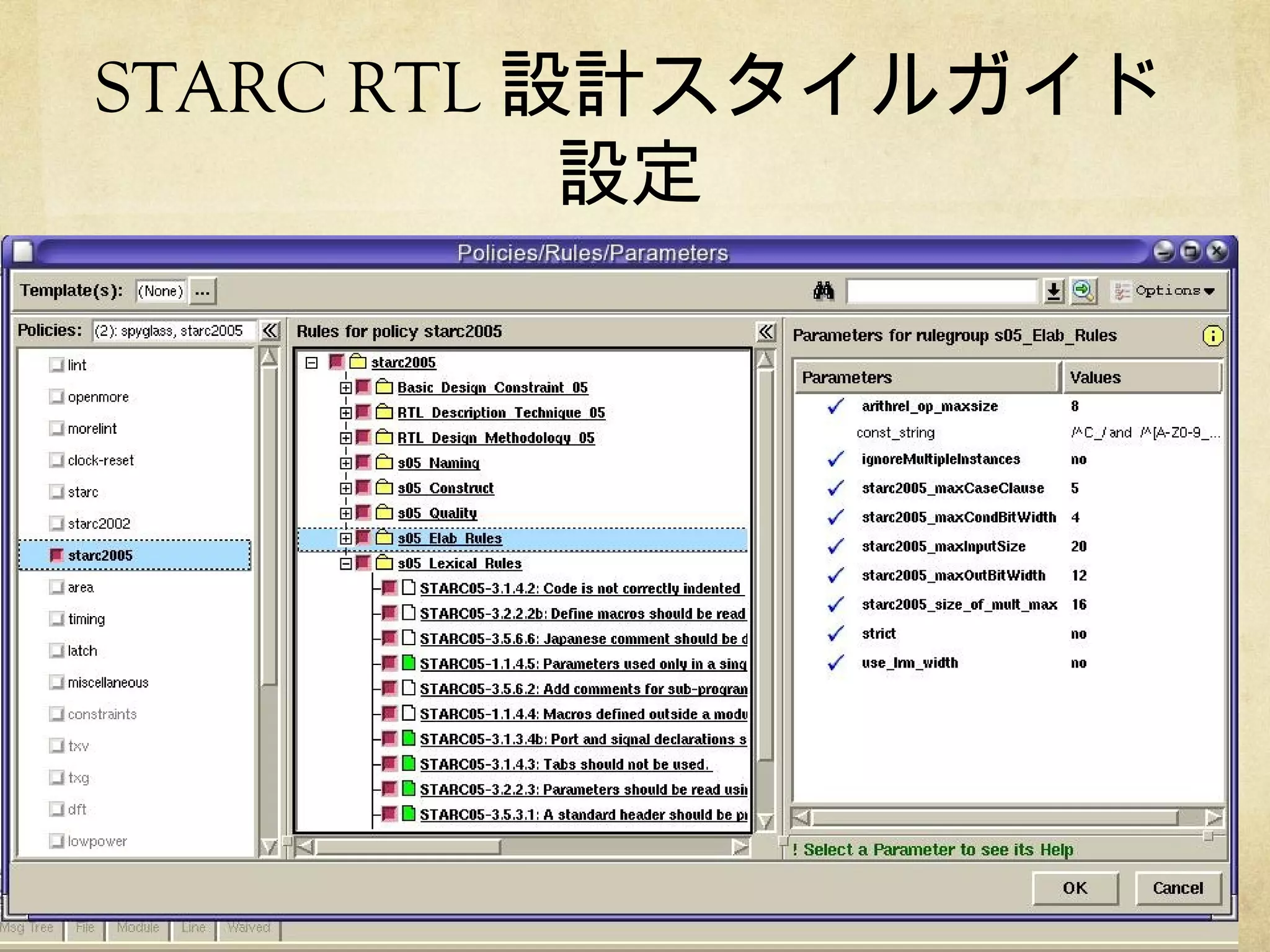

- 7.

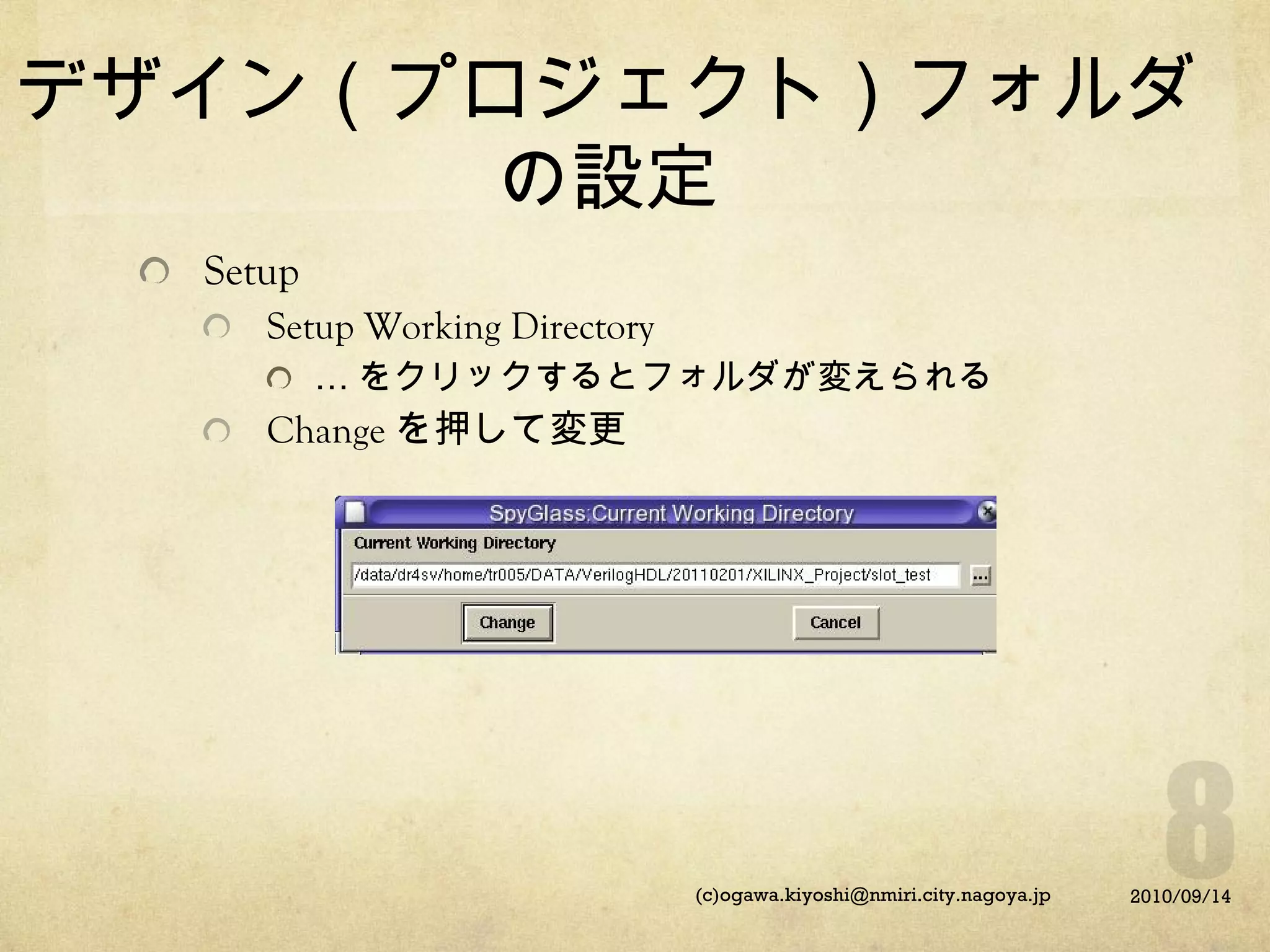

- 8. デザイン（プロジェクト）フォルダ の設定 Setup Setup Working Directory …をクリックするとフォルダが変えられる Change を押して変更 (c)ogawa.kiyoshi@nmiri.city.nagoya.jp 2010/09/14

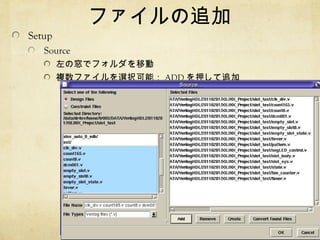

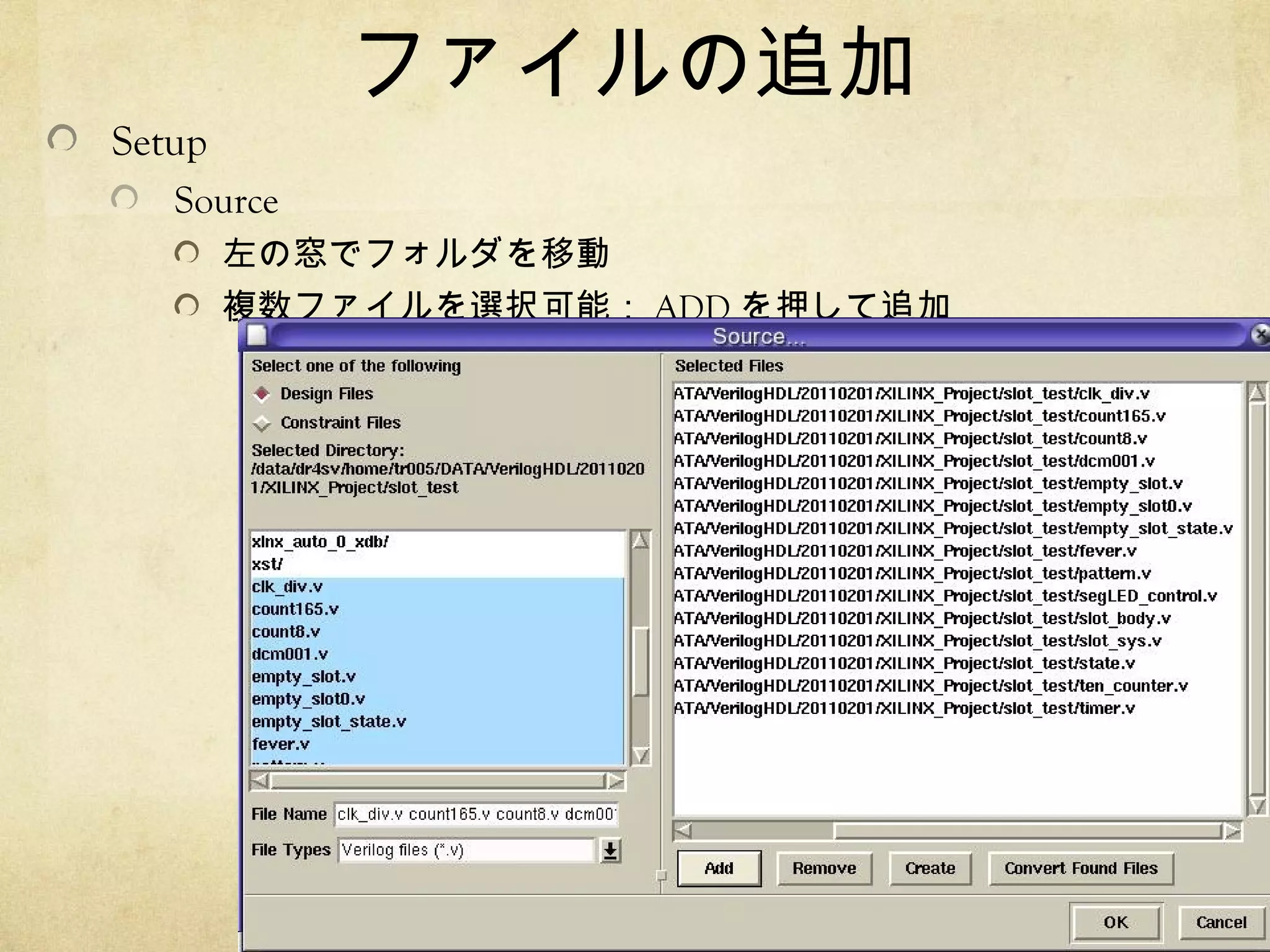

- 9.

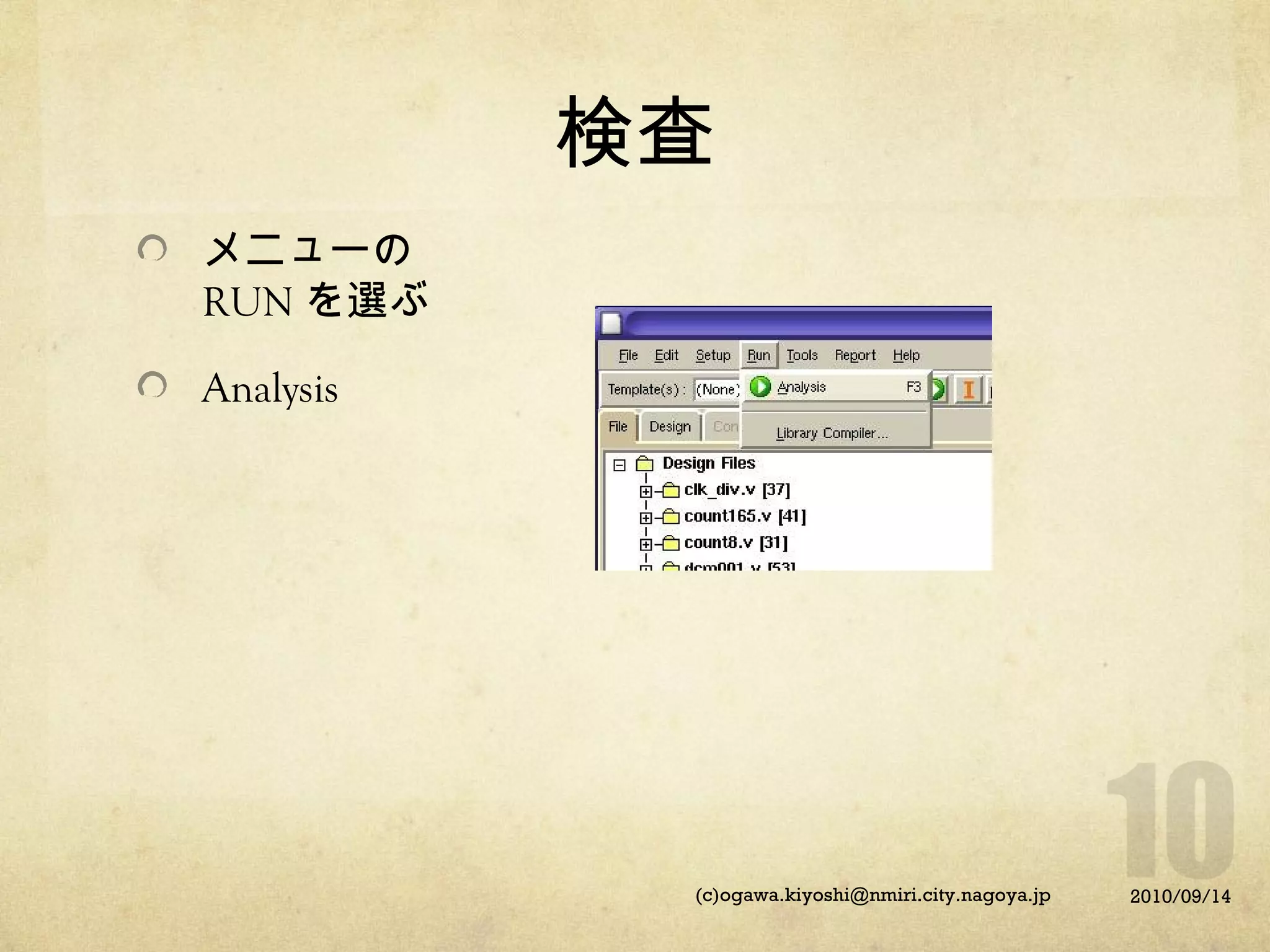

- 10.

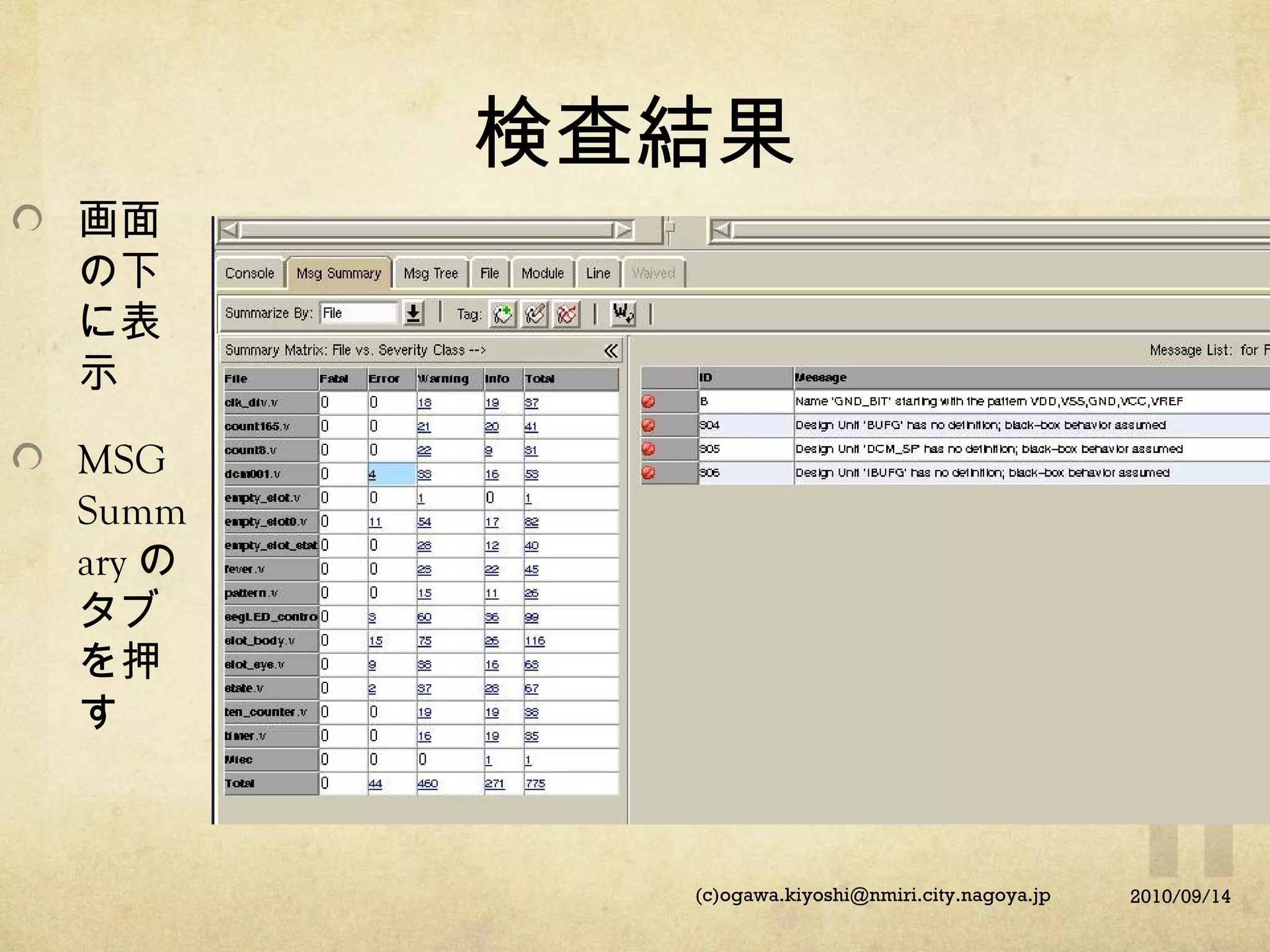

- 11.

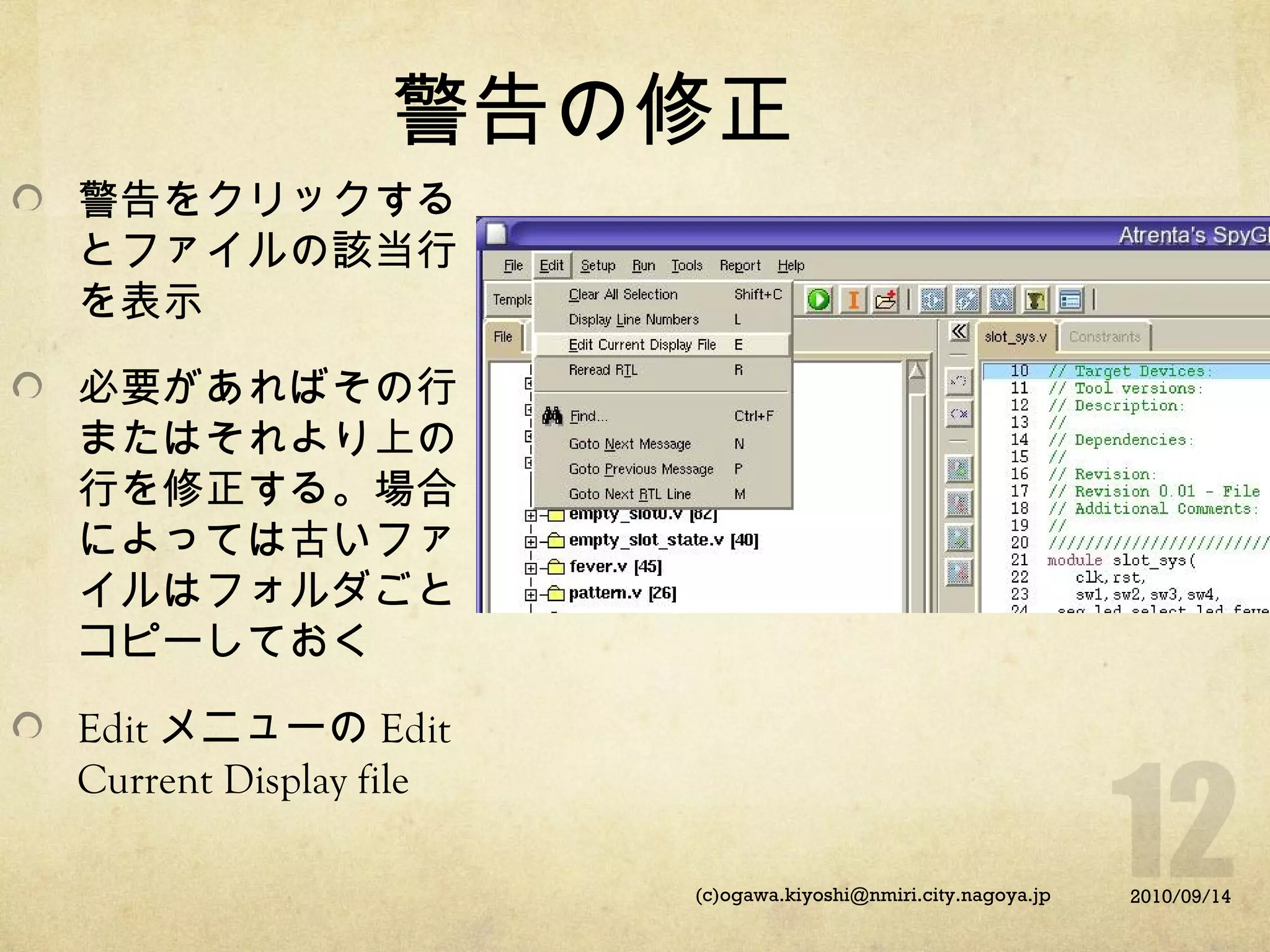

- 12. 警告の修正 警告をクリックする とファイルの該当行 を表示 必要があればその行 またはそれより上の 行を修正する。場合 によっては古いファ イルはフォルダごと コピーしておく Edit メニューの Edit CurrentDisplay file (c)ogawa.kiyoshi@nmiri.city.nagoya.jp 2010/09/14
- 13. 保存と再検査 修正後 File メニューのSave で保存する。 Run->Analisys を選んで再検査

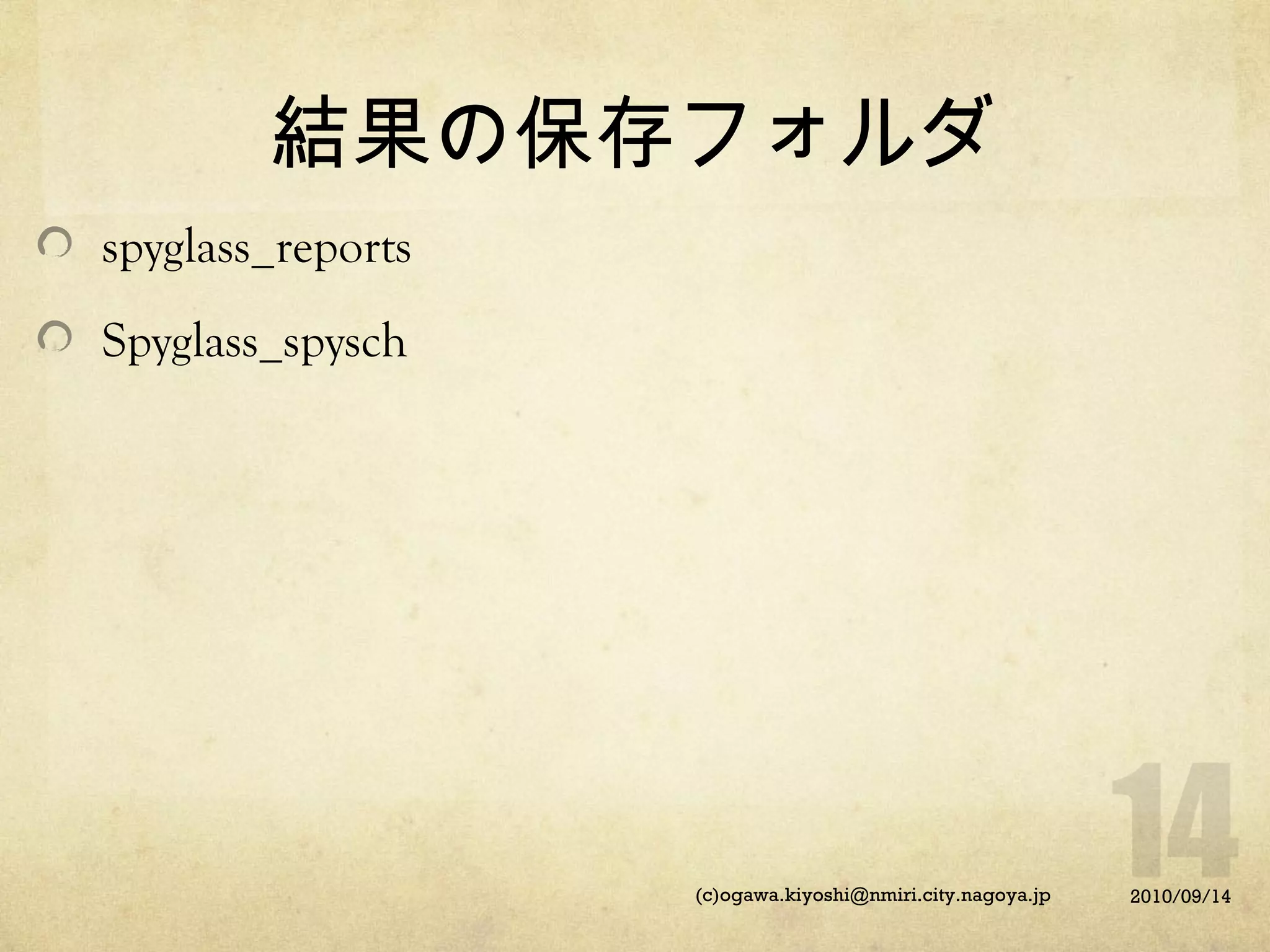

- 14.

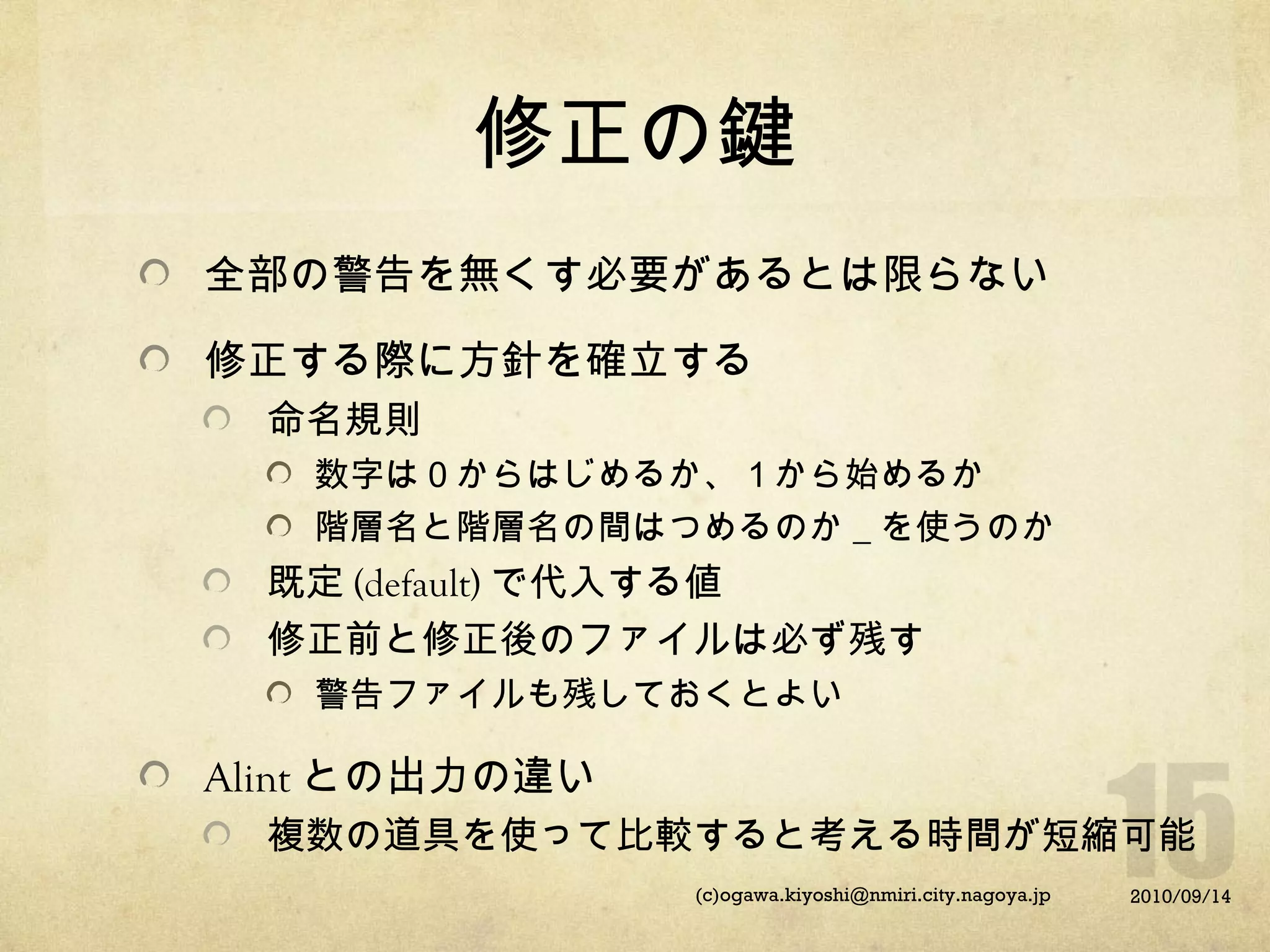

- 15. 修正の鍵 全部の警告を無くす必要があるとは限らない 修正する際に方針を確立する 命名規則 数字は０からはじめるか、１から始めるか 階層名と階層名の間はつめるのか＿を使うのか 既定 (default) で代入する値 修正前と修正後のファイルは必ず残す 警告ファイルも残しておくとよい Alintとの出力の違い 複数の道具を使って比較すると考える時間が短縮可能 (c)ogawa.kiyoshi@nmiri.city.nagoya.jp 2010/09/14

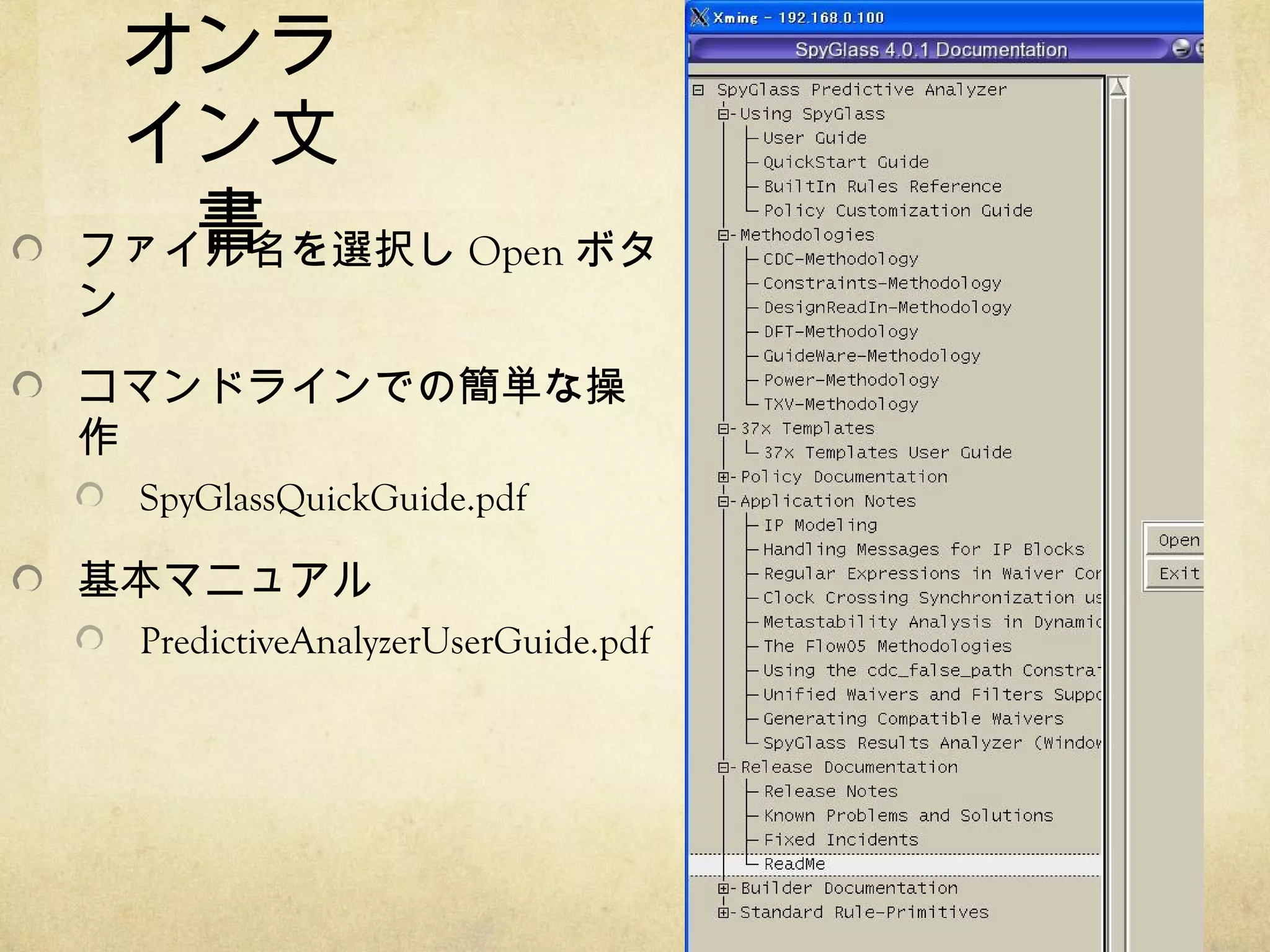

- 16.
