より速くより運用しやすく進化し続けるJVM
Java Developers Summit Online 2023
NTTデータ阪田浩一
2023年2月28日
#javasumi23

© 2023 NTT DATA Corporation 2

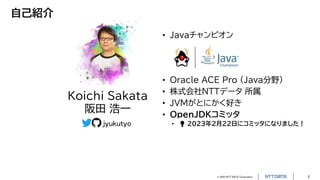

自己紹介
• Javaチャンピオン
• Oracle ACE Pro (Java分野)
• 株式会社NTTデータ所属
• JVMがとにかく好き
• OpenJDKコミッタ
• 💡 2023年2月22日にコミッタになりました！
Koichi Sakata
阪田浩一
jyukutyo

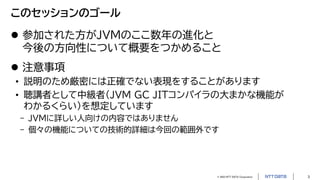

このセッションのゴール
 参加された方がJVMのここ数年の進化と
今後の方向性について概要をつかめること
 注意事項
• 説明のため厳密には正確でない表現をすることがあります
• 聴講者として中級者（JVM GC JITコンパイラの大まかな機能が
わかるくらい）を想定しています
- JVMに詳しい人向けの内容ではありません
- 個々の機能についての技術的詳細は今回の範囲外です

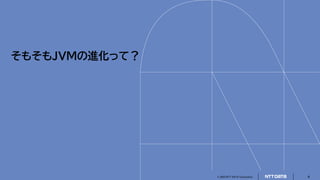

そもそもJVMの進化って？

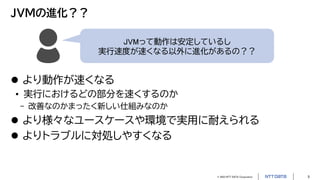

JVMの進化？？
JVMって動作は安定しているし
実行速度が速くなる以外に進化があるの？？
 より動作が速くなる
• 実行におけるどの部分を速くするのか
- 改善なのかまったく新しい仕組みなのか
 より様々なユースケースや環境で実用に耐えられる
 よりトラブルに対処しやすくなる

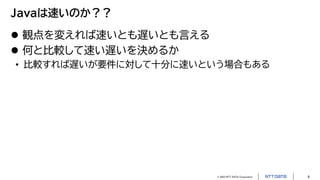

Javaは速いのか？？
 観点を変えれば速いとも遅いとも言える
 何と比較して速い遅いを決めるか
• 比較すれば遅いが要件に対して十分に速いという場合もある

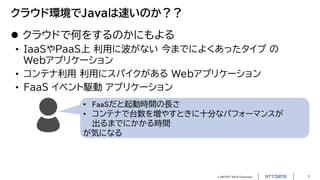

クラウド環境でJavaは速いのか？？
 クラウドで何をするのかにもよる
• IaaSやPaaS上利用に波がない今までによくあったタイプの
Webアプリケーション
• コンテナ利用利用にスパイクがある Webアプリケーション
• FaaS イベント駆動アプリケーション
• FaaSだと起動時間の長さ
• コンテナで台数を増やすときに十分なパフォーマンスが
出るまでにかかる時間
が気になる

観点が異なる時間
 起動時間
• JVMが起動するまでの時間
• アプリケーションサーバやサーブレットコンテナが起動するまでの時間
 ウォームアップ時間
• 十分なパフォーマンスが出るまでの時間
 実行時間
• ある処理を実行して完了させるまでの時間

観点が異なる時間
起動時間ウォームアップ時間
javaコマンド実行アプリケーション起動良好なパフォーマンス
時間あたりの処理数
実行時間短縮により処理数は増加
古いJava 新しいJava

起動時間短縮に対する今までの取り組み
 これまでも短縮に取り組んできた
• CDS AppCDS ダイナミックCDS
• 多くの細かな改善
 JVMをゼロから起動する時間に対する改善の取り組みが多い
• メリットはあるが FaaSだとまだ長い

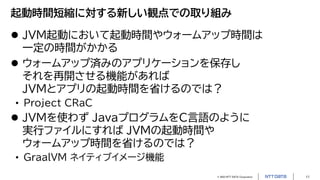

起動時間短縮に対する新しい観点での取り組み
 JVM起動において起動時間やウォームアップ時間は
一定の時間がかかる
 ウォームアップ済みのアプリケーションを保存し
それを再開させる機能があれば
JVMとアプリの起動時間を省けるのでは？
• Project CRaC
 JVMを使わず JavaプログラムをC言語のように
実行ファイルにすれば JVMの起動時間や
ウォームアップ時間を省けるのでは？
• GraalVM ネイティブイメージ機能

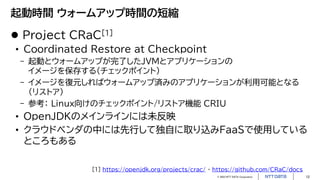

起動時間ウォームアップ時間の短縮
 Project CRaC[1]
• Coordinated Restore at Checkpoint
- 起動とウォームアップが完了したJVMとアプリケーションの
イメージを保存する（チェックポイント）
- イメージを復元しればウォームアップ済みのアプリケーションが利用可能となる
（リストア）
- 参考： Linux向けのチェックポイント/リストア機能 CRIU
• OpenJDKのメインラインには未反映
• クラウドベンダの中には先行して独自に取り込みFaaSで使用している
ところもある
[1] https://openjdk.org/projects/crac/ ・ https://github.com/CRaC/docs

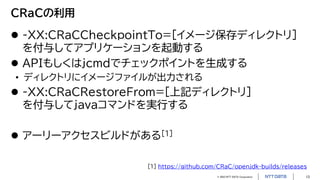

CRaCの利用
 -XX:CRaCCheckpointTo=[イメージ保存ディレクトリ]
を付与してアプリケーションを起動する
 APIもしくはjcmdでチェックポイントを生成する
• ディレクトリにイメージファイルが出力される
 -XX:CRaCRestoreFrom=[上記ディレクトリ]
を付与してjavaコマンドを実行する
 アーリーアクセスビルドがある[1]
[1] https://github.com/CRaC/openjdk-builds/releases

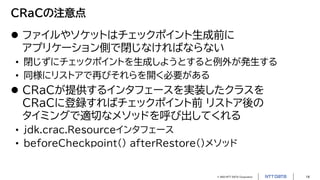

CRaCの注意点
 ファイルやソケットはチェックポイント生成前に
アプリケーション側で閉じなければならない
• 閉じずにチェックポイントを生成しようとすると例外が発生する
• 同様にリストアで再びそれらを開く必要がある
 CRaCが提供するインタフェースを実装したクラスを
CRaCに登録すればチェックポイント前リストア後の
タイミングで適切なメソッドを呼び出してくれる
• jdk.crac.Resourceインタフェース
• beforeCheckpoint() afterRestore()メソッド

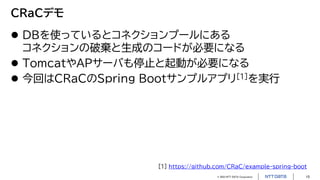

CRaCデモ
 DBを使っているとコネクションプールにある
コネクションの破棄と生成のコードが必要になる
 TomcatやAPサーバも停止と起動が必要になる
 今回はCRaCのSpring Bootサンプルアプリ[1]を実行
[1] https://github.com/CRaC/example-spring-boot

CRaCデモ

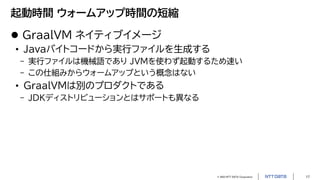

 GraalVM ネイティブイメージ
• Javaバイトコードから実行ファイルを生成する
- 実行ファイルは機械語であり JVMを使わず起動するため速い
- この仕組みからウォームアップという概念はない
• GraalVMは別のプロダクトである
- JDKディストリビューションとはサポートも異なる

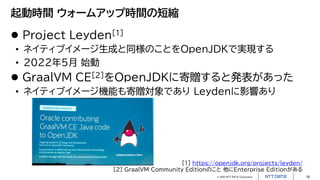

 Project Leyden[1]
• ネイティブイメージ生成と同様のことをOpenJDKで実現する
• 2022年5月始動
 GraalVM CE[2]をOpenJDKに寄贈すると発表があった
• ネイティブイメージ機能も寄贈対象であり Leydenに影響あり
[1] https://openjdk.org/projects/leyden/
[2] GraalVM Community Editionのこと他にEnterprise Editionがある

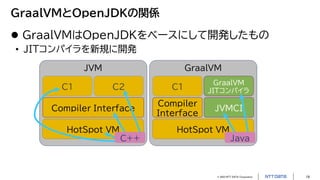

GraalVMとOpenJDKの関係
 GraalVMはOpenJDKをベースにして開発したもの
• JITコンパイラを新規に開発
JVM
Compiler Interface
C2
C1
HotSpot VM
C++
GraalVM
Compiler
Interface
GraalVM
JITコンパイラ
C1
HotSpot VM
JVMCI
Java

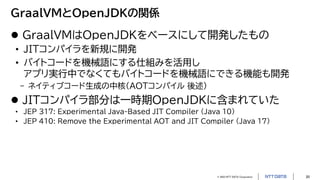

GraalVMとOpenJDKの関係
 GraalVMはOpenJDKをベースにして開発したもの
• JITコンパイラを新規に開発
• バイトコードを機械語にする仕組みを活用し
アプリ実行中でなくてもバイトコードを機械語にできる機能も開発
- ネイティブコード生成の中核（AOTコンパイル後述）
 JITコンパイラ部分は一時期OpenJDKに含まれていた
• JEP 317: Experimental Java-Based JIT Compiler （Java 10）
• JEP 410: Remove the Experimental AOT and JIT Compiler （Java 17）

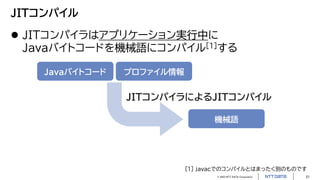

JITコンパイル
 JITコンパイラはアプリケーション実行中に
Javaバイトコードを機械語にコンパイル[1]する
Javaバイトコードプロファイル情報
機械語
JITコンパイラによるJITコンパイル
[1] javacでのコンパイルとはまったく別のものです

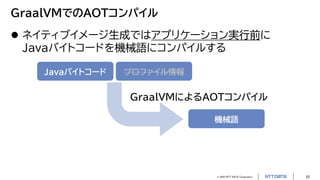

GraalVMでのAOTコンパイル
 ネイティブイメージ生成ではアプリケーション実行前に
Javaバイトコードを機械語にコンパイルする
Javaバイトコードプロファイル情報
機械語
GraalVMによるAOTコンパイル

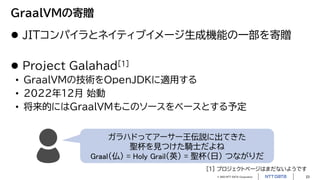

GraalVMの寄贈
 JITコンパイラとネイティブイメージ生成機能の一部を寄贈
 Project Galahad[1]
• GraalVMの技術をOpenJDKに適用する
• 2022年12月始動
• 将来的にはGraalVMもこのソースをベースとする予定
ガラハドってアーサー王伝説に出てきた
聖杯を見つけた騎士だよね
Graal（仏） = Holy Grail（英） = 聖杯（日）つながりだ
[1] プロジェクトページはまだないようです

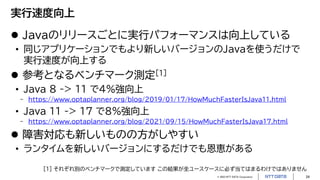

実行速度向上
 Javaのリリースごとに実行パフォーマンスは向上している
• 同じアプリケーションでもより新しいバージョンのJavaを使うだけで
実行速度が向上する
 参考となるベンチマーク測定[1]
• Java 8 -> 11 で4%強向上
- https://www.optaplanner.org/blog/2019/01/17/HowMuchFasterIsJava11.html
• Java 11 -> 17 で8%強向上
- https://www.optaplanner.org/blog/2021/09/15/HowMuchFasterIsJava17.html
 障害対応も新しいものの方がしやすい
• ランタイムを新しいバージョンにするだけでも恩恵がある
[1] それぞれ別のベンチマークで測定していますこの結果が全ユースケースに必ず当てはまるわけではありません

ガベージコレクタの改善
 既存GC（G1 パラレルシリアル）は継続的に改善
• 実行パフォーマンス向上
• メモリ使用量削減
 ZGC
• ドラフト版JEP：世代別ZGC[1]
- アーリーアクセスビルド[2]も出ている
- ZGCが適合する領域が広がる
[1] https://openjdk.org/jeps/8272979
[2] https://jdk.java.net/genzgc/

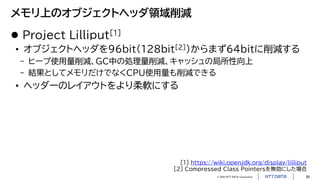

メモリ上のオブジェクトヘッダ領域削減
 Project Lilliput[1]
• オブジェクトヘッダを96bit（128bit[2]）からまず64bitに削減する
- ヒープ使用量削減、GC中の処理量削減、キャッシュの局所性向上
- 結果としてメモリだけでなくCPU使用量も削減できる
• ヘッダーのレイアウトをより柔軟にする
[1] https://wiki.openjdk.org/display/lilliput
[2] Compressed Class Pointersを無効にした場合

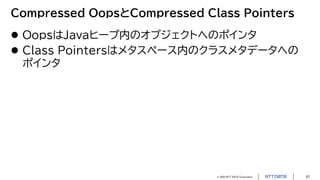

Compressed OopsとCompressed Class Pointers
 OopsはJavaヒープ内のオブジェクトへのポインタ
 Class Pointersはメタスペース内のクラスメタデータへの
ポインタ

JVMの運用面での進化

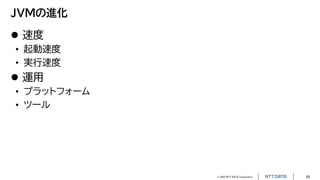

JVMの進化
 速度
• 起動速度
• 実行速度
 運用
• プラットフォーム
• ツール

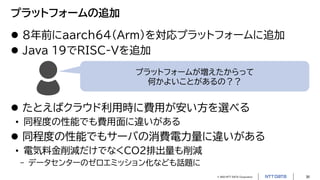

プラットフォームの追加
 8年前にaarch64（Arm）を対応プラットフォームに追加
 Java 19でRISC-Vを追加
プラットフォームが増えたからって
何かよいことがあるの？？
 たとえばクラウド利用時に費用が安い方を選べる
• 同程度の性能でも費用面に違いがある
 同程度の性能でもサーバの消費電力量に違いがある
• 電気料金削減だけでなくCO2排出量も削減
- データセンターのゼロエミッション化なども話題に

ツールの改善
 jcmd
 JDK Flight Recorder(JFR)
 HotSpot Disassembler（HSDIS）
 Ideal Graph Visualizer（IGV）

ツールの統廃合
 Java 8： 44個
 Java 19: 29個

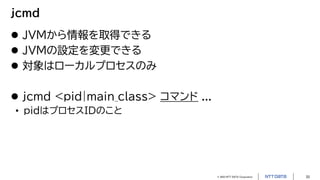

jcmd
 JVMから情報を取得できる
 JVMの設定を変更できる
 対象はローカルプロセスのみ
 jcmd <pid|main_class> コマンド ...
• pidはプロセスIDのこと

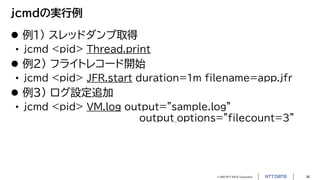

jcmdの実行例
 例1) スレッドダンプ取得
• jcmd <pid> Thread.print
 例2) フライトレコード開始
• jcmd <pid> JFR.start duration=1m filename=app.jfr
 例3) ログ設定追加
• jcmd <pid> VM.log output="sample.log"
output_options="filecount=3"

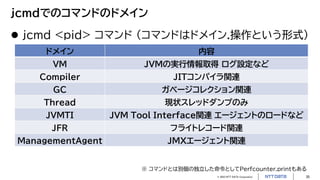

jcmdでのコマンドのドメイン
 jcmd <pid> コマンド (コマンドはドメイン.操作という形式)
ドメイン内容
VM JVMの実行情報取得ログ設定など
Compiler JITコンパイラ関連
GC ガベージコレクション関連
Thread 現状スレッドダンプのみ
JVMTI JVM Tool Interface関連エージェントのロードなど
JFR フライトレコード関連
ManagementAgent JMXエージェント関連
※ コマンドとは別個の独立した命令としてPerfcounter.printもある

VMドメイン
 JVM関連の情報取得設定変更
VM.classloader_stats VM.print_touched_methods
VM.class_hierarchy VM.set_flag
VM.command_line VM.stringtable
VM.dynlibs VM.symboltable
VM.info VM.systemdictionary
VM.log VM.system_properties
VM.flags VM.uptime
VM.native_memory VM.version

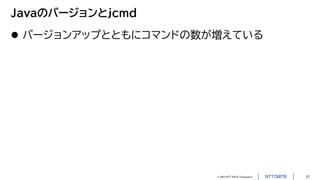

Javaのバージョンとjcmd
 バージョンアップとともにコマンドの数が増えている

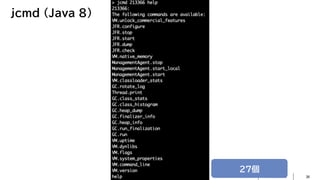

jcmd （Java 8）
27個

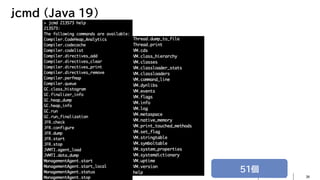

jcmd （Java 19）
51個

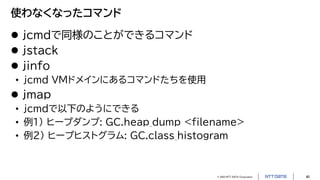

使わなくなったコマンド
 jcmdで同様のことができるコマンド
 jstack
 jinfo
• jcmd VMドメインにあるコマンドたちを使用
 jmap
• jcmdで以下のようにできる
• 例1) ヒープダンプ: GC.heap_dump <filename>
• 例2) ヒープヒストグラム: GC.class_histogram

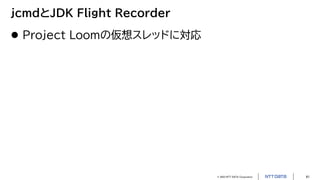

jcmdとJDK Flight Recorder
 Project Loomの仮想スレッドに対応

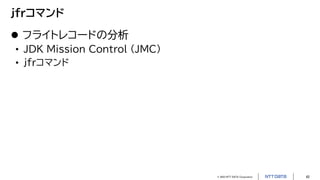

jfrコマンド
 フライトレコードの分析
• JDK Mission Control (JMC)
• jfrコマンド

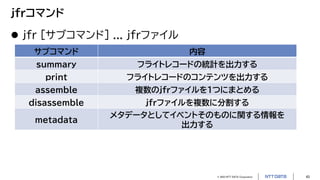

jfrコマンド
 jfr [サブコマンド] ... jfrファイル
サブコマンド内容
summary フライトレコードの統計を出力する
print フライトレコードのコンテンツを出力する
assemble 複数のjfrファイルを1つにまとめる
disassemble jfrファイルを複数に分割する
metadata
メタデータとしてイベントそのものに関する情報を
出力する

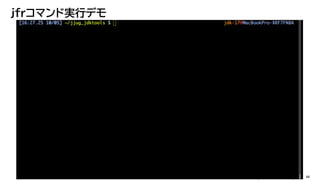

jfrコマンド実行デモ

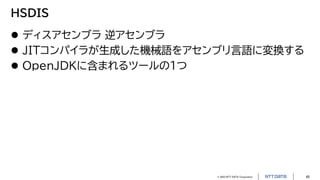

HSDIS
 ディスアセンブラ逆アセンブラ
 JITコンパイラが生成した機械語をアセンブリ言語に変換する
 OpenJDKに含まれるツールの1つ

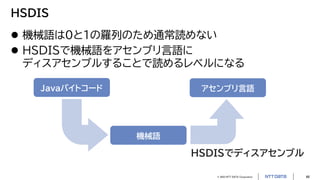

HSDIS
 機械語は0と1の羅列のため通常読めない
 HSDISで機械語をアセンブリ言語に
ディスアセンブルすることで読めるレベルになる
Javaバイトコード
機械語
HSDISでディスアセンブル
アセンブリ言語

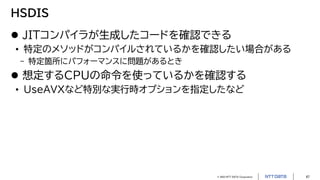

HSDIS
 JITコンパイラが生成したコードを確認できる
• 特定のメソッドがコンパイルされているかを確認したい場合がある
- 特定箇所にパフォーマンスに問題があるとき
 想定するCPUの命令を使っているかを確認する
• UseAVXなど特別な実行時オプションを指定したなど

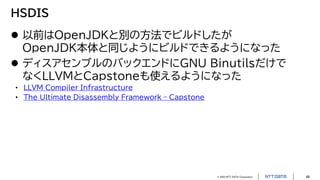

HSDIS
 以前はOpenJDKと別の方法でビルドしたが
OpenJDK本体と同じようにビルドできるようになった
 ディスアセンブルのバックエンドにGNU Binutilsだけで
なくLLVMとCapstoneも使えるようになった
• LLVM Compiler Infrastructure
• The Ultimate Disassembly Framework – Capstone

アセンブリ出力のデモ

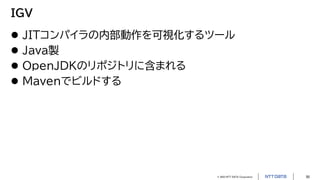

IGV
 JITコンパイラの内部動作を可視化するツール
 Java製
 OpenJDKのリポジトリに含まれる
 Mavenでビルドする

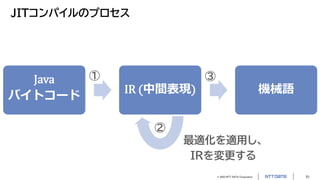

JITコンパイルのプロセス
Java
バイトコード
IR (中間表現) 機械語
最適化を適用し、
IRを変更する
① ③
②

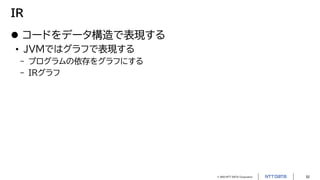

IR
 コードをデータ構造で表現する
• JVMではグラフで表現する
- プログラムの依存をグラフにする
- IRグラフ

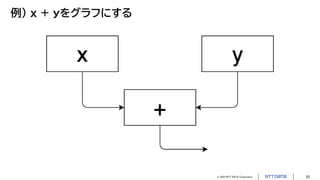

例） x + yをグラフにする

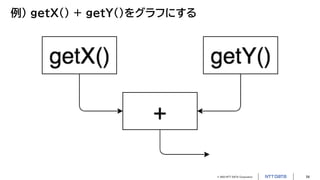

例） getX() + getY()をグラフにする

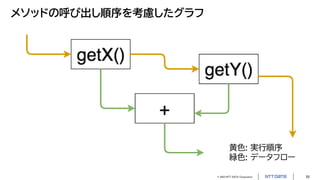

メソッドの呼び出し順序を考慮したグラフ
黄色: 実行順序
緑色: データフロー

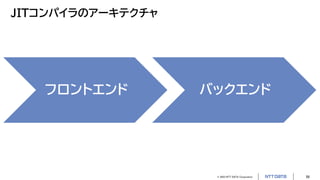

JITコンパイラのアーキテクチャ
フロントエンドバックエンド

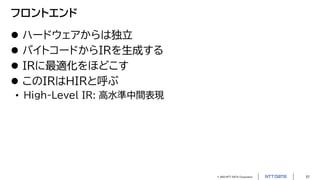

フロントエンド
 ハードウェアからは独立
 バイトコードからIRを生成する
 IRに最適化をほどこす
 このIRはHIRと呼ぶ
• High-Level IR: 高水準中間表現

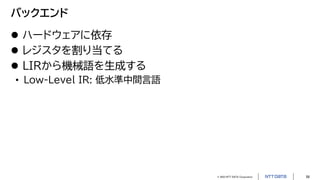

バックエンド
 ハードウェアに依存
 レジスタを割り当てる
 LIRから機械語を生成する
• Low-Level IR: 低水準中間言語

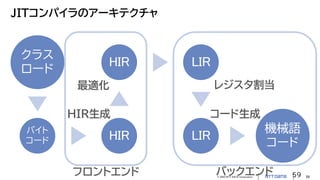

JITコンパイラのアーキテクチャ
59
クラス
ロード
バイト
コード HIR
HIR LIR
LIR
機械語
コード
フロントエンドバックエンド
HIR生成
最適化レジスタ割当
コード生成

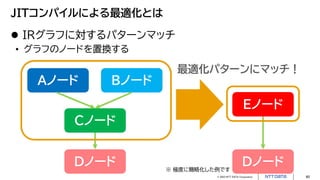

JITコンパイルによる最適化とは
 IRグラフに対するパターンマッチ
• グラフのノードを置換する
Aノード Bノード
Cノード
Dノード Dノード
Eノード
最適化パターンにマッチ！
※ 極度に簡略化した例です

JVMにグラフを出力させる
 OpenJDKのデバッグビルド版
• リリース版では以下のオプションは使用できない
 -XX:PrintIdealGraphLevel=[0-4]
-XX:PrintIdealGraphFile=filename
 出力ファイルをIGVで開く

IGVデモ

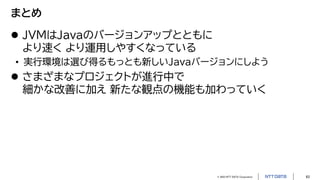

まとめ
 JVMはJavaのバージョンアップとともに
より速くより運用しやすくなっている
• 実行環境は選び得るもっとも新しいJavaバージョンにしよう
 さまざまなプロジェクトが進行中で
細かな改善に加え新たな観点の機能も加わっていく

本資料に記載されている会社名、商品名、又はサービス名は、各社の登録商標又は商標です。
