第1回静岡 IT Pro 勉強会セッション1

ネットワーク監視ツールの紹介と実践
電話屋さんのネットワーク監視
TATSUYA
第1回静岡 IT Pro 勉強会
2009/2/7

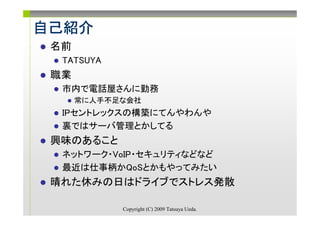

自己紹介
名前
TATSUYA
職業
市内で電話屋さんに勤務
常に人手不足な会社
IPセントレックスの構築にてんやわんや
裏ではサーバ管理とかしてる
興味のあること
ネットワーク・VoIP・セキュリティなどなど
最近は仕事柄かQoSとかもやってみたい
晴れた休みの日はドライブでストレス発散

Copyright (C) 2009 Tatsuya Ueda.

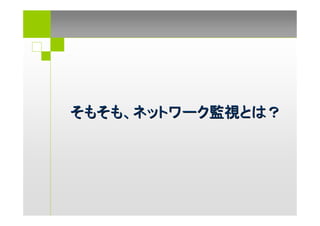

そもそも、ネットワーク監視とは？

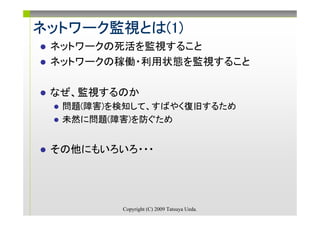

ネットワーク監視とは(1)
監視とは
ネットワークの死活を監視すること
死活
ネットワークの稼働・利用状態を監視すること
稼働・利用状態

なぜ、監視するのか
問題(障害)を検知して、すばやく復旧するため
未然に問題(障害)を防ぐため

その他にもいろいろ・・・


監視とは
なぜ、死活監視が必要なのか

障害発生この時間を短縮するため
この時間を短縮するため
時間
障害検知
障害通知

一時切り
一時切り分け

調査
原因究明
解決


監視とは

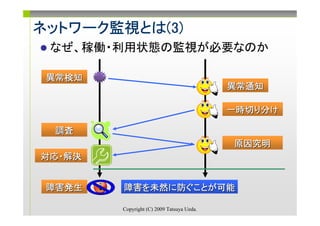

なぜ、稼働・利用状態の監視が必要なのか

異常検知
異常通知

一時切り
一時切り分け

調査
原因究明
対応・解決
対応・

障害発生障害を未然にぐことが可能
障害を未然に防ぐことが可能


ネットワーク監視されてますか？
ネットワーク監視されてますか？
監視されてますか
ネットワーク監視をされている方、居ますか？
挙手をお願いします。
自分は業務ではほんの数ヶ月前から
個人的には4，5年前から

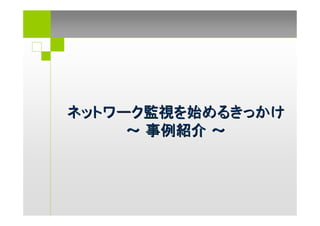

ネットワーク監視を始めるきっかけ
～事例紹介～

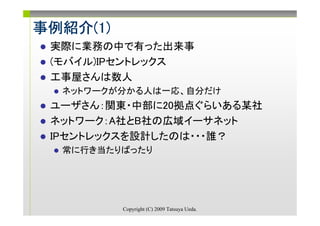

事例紹介(1)
事例紹介(1)
実際に業務の中で有った出来事
(モバイル)IPセントレックス
工事屋さんは数人
ネットワークが分かる人は一応、自分だけ
ユーザさん：関東・中部に20拠点ぐらいある某社
ネットワーク：A社とB社の広域イーサネット
IPセントレックスを設計したのは・・・誰？
常に行き当たりばったり


事例紹介(
事例紹介(2)/構成 ※ルータで音声NWを優先制御
<センター> ※広域イーサはデータと共用
IP-PBX データ系

監視サーバ L3-SW

<DC>
L3-SW

広域イーサ広域イーサ
<中部拠点> <その他拠点>
データ系データ系
IP電話 IP電話
ルータルータ
VoIP-GW VoIP-GW

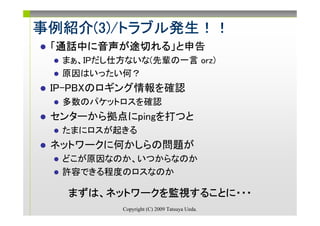

事例紹介(3)/トラブル発生！！
事例紹介(3)/トラブル発生！！
(3)/トラブル発生
「通話中に音声が途切れる
通話中に音声が途切れる」と申告
通話中れる
まぁ、IPだし仕方ないな(先輩の一言 orz)
原因はいったい何？
IP-PBXのロギング情報を確認
多数のパケットロスを確認
センターから拠点にpingを打つと
たまにロスが起きる
ネットワークに何かしらの問題が
どこが原因なのか、いつからなのか
許容できる程度のロスなのか

まずは、ネットワークを監視することに・・・
まずは、ネットワークを監視することに・・・
することに

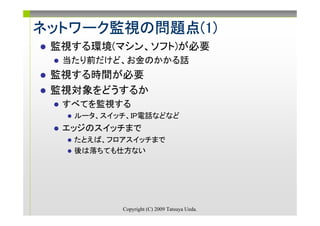

ネットワーク監視の問題点(1)
監視
監視する環境(マシン、ソフト)が必要
当たり前だけど、お金のかかる話
監視する時間が必要
監視対象をどうするか
すべてを監視する
ルータ、スイッチ、IP電話などなど
エッジのスイッチまで
たとえば、フロアスイッチまで
後は落ちても仕方ない


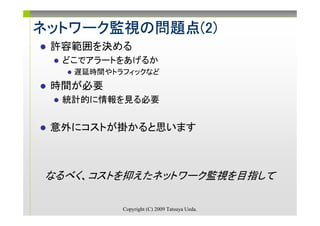

監視
許容範囲を決める
どこでアラートをあげるか
遅延時間やトラフィックなど
時間が必要
統計的に情報を見る必要

意外にコストが掛かると思います

なるべく、コストを抑えたネットワーク監視を目指して

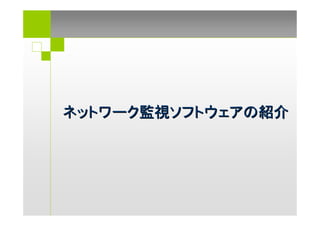

ネットワーク監視ソフトウェアの紹介

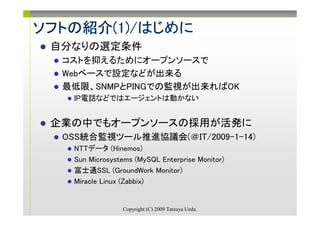

ソフトの紹介(1)/はじめに
ソフトの紹介(1)/はじめに
(1)/
自分なりの選定条件
コストを抑えるためにオープンソースで
Webベースで設定などが出来る
最低限、SNMPとPINGでの監視が出来ればOK
IP電話などではエージェントは動かない

企業の中でもオープンソースの採用が活発に
OSS統合監視ツール推進協議会(＠IT/2009-1-14)
NTTデータ (Hinemos)
Sun Microsystems (MySQL Enterprise Monitor)
富士通SSL (GroundWork Monitor)
Miracle Linux (Zabbix)

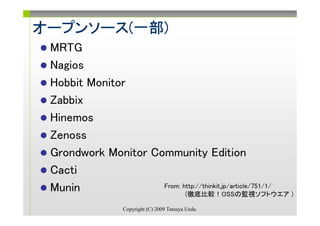

オープンソース(一部)
オープンソース(一部)
MRTG
Nagios
Hobbit Monitor
Zabbix
Hinemos
Zenoss
Grondwork Monitor Community Edition
Cacti
Munin From: http://thinkit.jp/article/751/1/
(徹底比較！OSSの監視ソフトウエア )

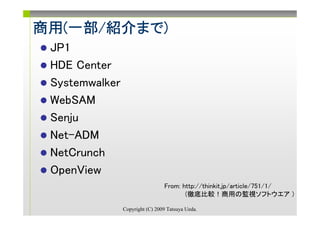

商用(一部/紹介まで)
商用(一部/紹介まで)
まで
JP1
HDE Center
Systemwalker
WebSAM
Senju
Net-ADM
NetCrunch
OpenView
From: http://thinkit.jp/article/751/1/
(徹底比較！商用の監視ソフトウエア )

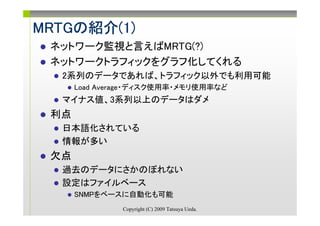

MRTGの紹介(1)
MRTGの紹介(1)
ネットワーク監視と言えばMRTG(?)
ネットワークトラフィックをグラフ化してくれる
2系列のデータであれば、トラフィック以外でも利用可能
Load Average・ディスク使用率・メモリ使用率など
マイナス値、3系列以上のデータはダメ
利点
日本語化されている
情報が多い
欠点
過去のデータにさかのぼれない
設定はファイルベース
SNMPをベースに自動化も可能

MRTGの紹介(2)
MRTGの紹介(2)

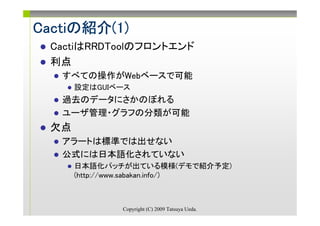

Cactiの紹介(1)
Cactiの紹介(1)
CactiはRRDToolのフロントエンド
利点
すべての操作がWebベースで可能
設定はGUIベース
過去のデータにさかのぼれる
ユーザ管理・グラフの分類が可能
欠点
アラートは標準では出せない
公式には日本語化されていない
日本語化パッチが出ている模様(デモで紹介予定)
(http://www.sabakan.info/)

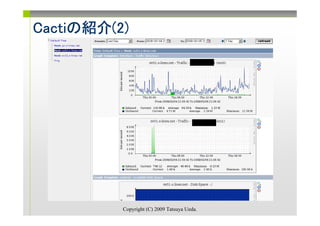

Cactiの紹介(2)
Cactiの紹介(2)

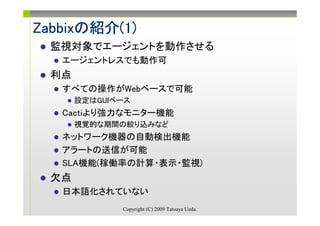

Zabbixの紹介(1)
Zabbixの紹介(1)
監視対象でエージェントを動作させる
エージェントレスでも動作可
利点
設定はGUIベース
Cactiより強力なモニター機能
視覚的な期間の絞り込みなど
ネットワーク機器の自動検出機能
アラートの送信が可能
SLA機能(稼働率の計算・表示・監視)
欠点
日本語化されていない

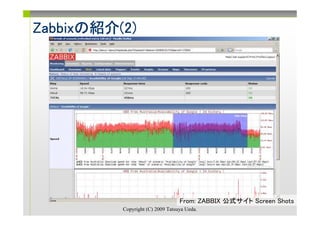

Zabbixの紹介(2)
Zabbixの紹介(2)

From: ZABBIX 公式サイト Screen Shots

CEの
Groundwork Monitor CEの紹介
Nagios、Cacti、RRDToolなどの統合パッケージ
CE版の日本語 UI、マニュアルのパッチがリリース
2009年1月/プレセンチア社
利点
設定はGUIベース(Nagiosの設定もWebベースで可能
設定もベースで可能)
ネットワーク機器の自動検出機能
レポート作成機能・細かな監視設定
VMwareイメージの配布もされている
欠点
機能が多すぎる？

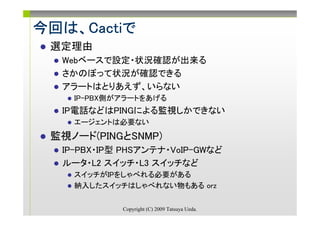

今回は Cactiで
今回は、Cactiで
選定理由
Webベースで設定・状況確認が出来る
さかのぼって状況が確認できる
アラートはとりあえず、いらない
IP-PBX側がアラートをあげる
IP電話などはPINGによる監視しかできない
エージェントは必要ない
監視ノード(PINGとSNMP)
IP-PBX・IP型 PHSアンテナ・VoIP-GWなど
ルータ・L2 スイッチ・L3 スイッチなど
スイッチがIPをしゃべれる必要がある
納入したスイッチはしゃべれない物もある orz

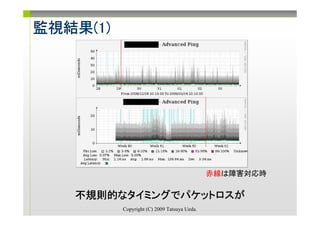

監視結果(1)
監視結果(1)

赤線は障害対応時

不規則的なタイミングでパケットロスが
不規則的なタイミングでパケットロスが

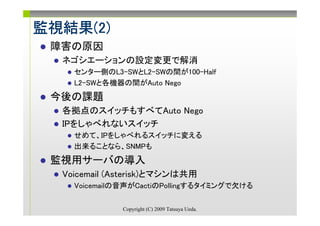

監視結果(2)
監視結果(2)
障害の原因
ネゴシエーションの設定変更で解消
センター側のL3-SWとL2-SWの間が100-Half
L2-SWと各機器の間がAuto Nego
今後の課題
各拠点のスイッチもすべてAuto Nego
IPをしゃべれないスイッチ
せめて、IPをしゃべれるスイッチに変える
出来ることなら、SNMPも
監視用サーバの導入
Voicemail (Asterisk)とマシンは共用
Voicemailの音声がCactiのPollingするタイミングで欠ける

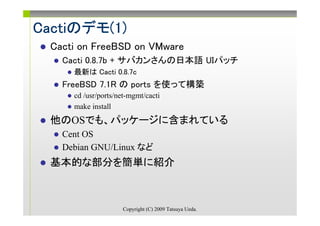

Cactiのデモ(1)
Cactiのデモ(1)
Cacti on FreeBSD on VMware
Cacti 0.8.7b + サバカンさんの日本語 UIパッチ
最新は Cacti 0.8.7c
FreeBSD 7.1R の ports を使って構築
cd /usr/ports/net-mgmt/cacti
make install
他のOSでも、パッケージに含まれている
Cent OS
Debian GNU/Linux など
基本的な部分を簡単に紹介

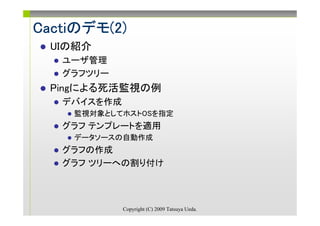

Cactiのデモ(2)
Cactiのデモ(2)
UIの紹介
ユーザ管理
グラフツリー
Pingによる死活監視の例
デバイスを作成
監視対象としてホストOSを指定
グラフテンプレートを適用
データソースの自動作成
グラフの作成
グラフツリーへの割り付け

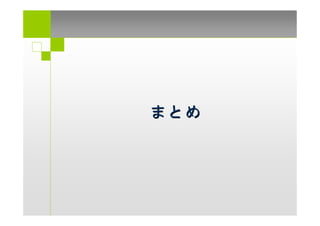

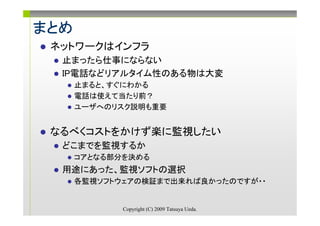

まとめ
ネットワークはインフラ
止まったら仕事にならない
IP電話などリアルタイム性のある物は大変
止まると、すぐにわかる
電話は使えて当たり前？
ユーザへのリスク説明も重要

なるべくコストをかけず楽に監視したい
どこまでを監視するか
コアとなる部分を決める
用途にあった、監視ソフトの選択
各監視ソフトウェアの検証まで出来れば良かったのですが・・


質問タイム
質問タイム
聞きたいこと
間違っていること
相談したいこと

なんでもお待ちしています。

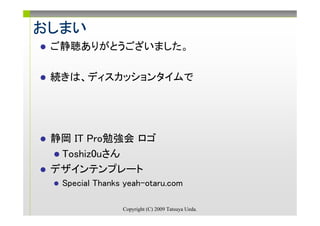

おしまい
ご静聴ありがとうございました。

続きは、ディスカッションタイムで

静岡 IT Pro勉強会ロゴ
Toshiz0uさん
デザインテンプレート
Special Thanks yeah-otaru.com

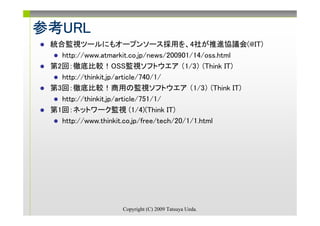

参考URL
