Нанофотоника Нанотехнологии и получение света Наноразмерные волноводы Диагностика наноразмерных объектов при помощи света
Что такое «нанотехнологии»??? Нанотехнологии – это технологии производства материалов и устройств с определяющими их свойства элементами, размеры которых находятся в пределах  от 1 до 100 нанометров  При таки размерах элементов становятся важны свойства и взаимодействия отдельных атомов и молекул, а также квантовые эффекты  Вики-нанотехноло́гия  — междисциплинарная область фундаментальной и прикладной науки и техники, имеющая дело с совокупностью теоретического обоснования, практических методов исследования, анализа и синтеза, а также методов производства и применения продуктов с заданной атомарной структурой путём контролируемого манипулирования отдельными атомами и молекулами.

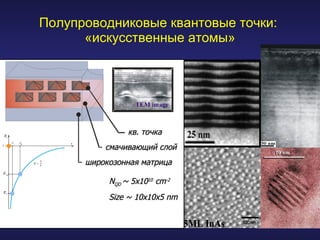

Полупроводниковые квантовые точки:  «искусственные атомы» кв. точка смачивающий слой широкозонная матрица N QD  ~ 5x10 10  cm -2  Size ~ 10x10x5 nm
Электроны Фотон Квантовая яма или квантовая точка Зона проводимости Валентная зона Межзонный переход Дырки Полупроводниковые наноструктуры: квантовые ямы, квантовые точки и др.   квантовые точки – это «искусственные атомы»   Эл. ток Эл. ток
Полупроводниковые наноструктуры: создание и изучение Молекулярно-пучковая и газофазная эпитаксия Просвечивающая и сканирующая электронная микроскопия и электронно-лучевой микроанализ Рентгеновская дифракция и топография Оже-электронная спектроскопия и вторично-ионная масс-спектроскопия

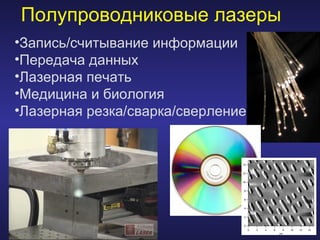

Полупроводниковые лазеры   Запись/считывание информации Передача данных Лазерная печать Медицина и биология Лазерная резка/сварка/сверление

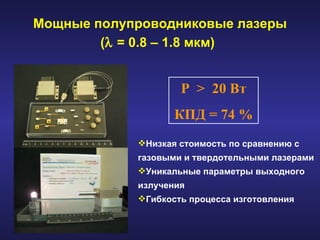

Мощные полупроводниковые лазеры (   = 0.8 – 1.8 мкм)   P  >  20  Вт КПД  = 74 % Низкая стоимость по сравнению с газовыми и твердотельными лазерами Уникальные параметры выходного излучения Гибкость процесса изготовления
Нанотехнологии для энергетики будущего: солнечная энергетика Согласно расчетам, выполненным в 70-80х годах прошлого века, солнечной электростанции площадью 70х70км было достаточно для удовлетворения потребности в электроэнергии всего СССР
Концентраторные   солнечные батареи и установки Тенденция развития: уменьшение размера ячейки и повышение эффективности ! Зеркала, большие ячейки Линзы Френеля, средние ячейки Маленькие линзы, маленькие ячейки
Мощные светодиоды  с силой света 10000 – 15000 кд

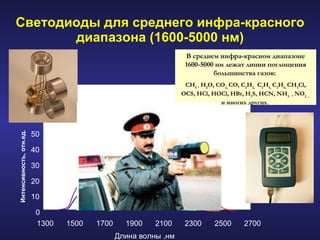

Светодиоды для среднего инфра-красного диапазона   ( 1600-5000  нм ) 0 10 20 30 40 50 60 70 80 1300 1500 1700 1900 2100 2300 2500 2700 Длина волны ,нм Интенсивность, отн.ед.  W/nm LED22 LED20 f=500 Hz LED18 В среднем инфра-красном диапазоне   1600-5000   нм лежат линии поглощения большинства газов :  CH 4  ,  H 2 O, CO 2,  CO, C 2 H 2,  C 2 H 4,  C 2 H 6,  CH 3 Cl, OCS, HCl, HOCl, HBr, H 2 S, HCN, NH 3   ,  NO 2  ,  и многих других .

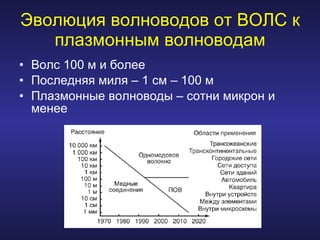

Эволюция волноводов от ВОЛС к плазмонным волноводам Волс 100 м и более Последняя миля – 1 см – 100 м Плазмонные волноводы – сотни микрон и менее
Оптические межсоединения
Плазмонны
Плазмонные волноводы

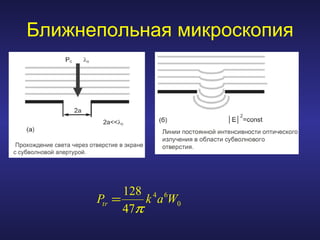

Ближнепольная микроскопия

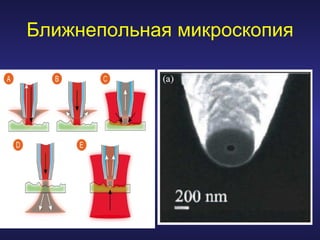

Ближнепольная микроскопия A  - область ближнего поля (h << λ) B  - область дальнего поля (h ≥ λ) C  - лазерное излучение D  - оптическое волокно E  - металлическое покрытие оптического волокна F  - апертура (d << λ) G  - образец
Примеры изображений Изображение карбоновых нанотрубок А) Конфокальная Б) Ближнепольная InAs  квантовые точки АСМ БПСМ
Флуоресцентная наноскопия ( STED )
Флуоресцентная наноскопия ( STED )

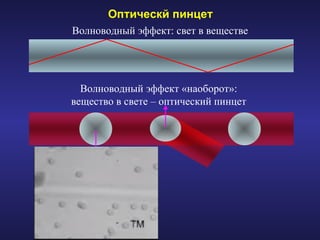

Оптическй пинцет Волноводный эффект: свет в веществе Волноводный эффект «наоборот»:  вещество в свете – оптический пинцет

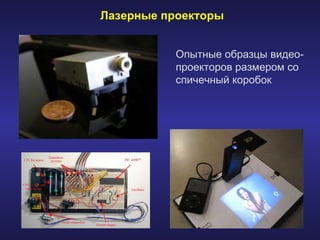

Лазерные проекторы Опытные образцы видео-проекторов размером со спичечный коробок
Лазерные проекторы Однако уже есть и не опытные образцы…     Microvision SHOWWX  Laser Pico Projector MacWorld 2010 Best of Show award Samsung H03  Pico Pocket Sized LED Projector Портативный проектор  Aiptek PocketCinema T30
