Документ описывает преимущества и недостатки волоконно-оптических систем, а также их структуры и функционирование. В нем рассматриваются многомодовые и одномодовые волокна, их применения, спецификации и влияние дисперсии на качество передачи сигнала. Также указаны стандарты и типы оптических волокон, включая характеристику потерь и условия для эффективного использования.

1. Преимущества ВОЛС
• Широкая полоса пропускания -.
• Малое затухание светового сигнала в волокне..
• Низкий уровень шумов в волоконно-оптическом кабеле
позволяет увеличить полосу пропускания, путем передачи
различной модуляции сигналов с малой избыточностью
кода.
• Высокая помехозащищенность..
• Малый вес и объем.
• Высокая защищенность от несанкционированного доступа.
• Гальваническая развязка элементов сети.
• Взрыво- и пожаробезопасность.
• Экономичность ВОК..
• Длительный срок эксплуатации.

2. Недостатки ВОЛС
• Стоимость интерфейсного
оборудования.
• Монтаж и обслуживание оптических
линий.
• Требование специальной защиты
волокна.

4. Структура ОВ

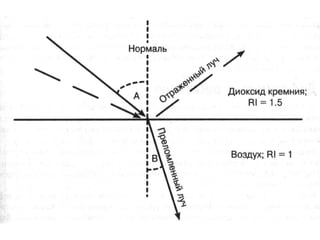

6. Распространение излучения в
оптическом волокне
n1
n2
qc n2
qc - критический угол
22
2
n1
n2
c 1 sin q = n - n - числовая апертура
Защитное
покрытие
Оболочка
Сердцевина
r
Луч света распространяющийся в сердцевине ОВ под углом ≤ критического испытывает на
границе раздела сердцевина/оболочка эффект полного внутреннего отражения. Такой луч
называется ведомой модой и способен распространяться на очень большие расстояния.

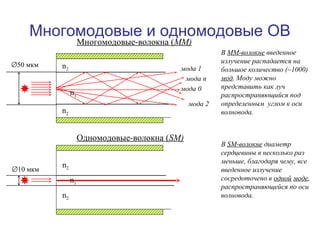

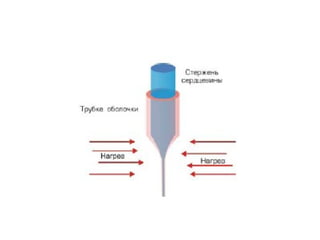

14. Многомодовые и одномодовые ОВ
Многомодовые-волокна (MM)
n2
n2
мода 1
мода 0
Æ50 мкм
мода n
мода 2
В ММ-волокне введенное
излучение распадается на
большое количество (~1000)
мод. Моду можно
представить как луч
распространяющийся под
определенным углом к оси
волновода.
Одномодовые-волокна (SM)
Æ10 мкм n2
n2
n1
n1
В SМ-волокне диаметр
сердцевины в несколько раз
меньше, благодаря чему, все
введенное излучение
сосредоточено в одной моде,
распространяющейся по оси
волновода.

15. Многомодовые и одномодовые ОВ
Многомодовые-волокна (MM)
мода 2
мода 0
мода 1
Одномодовые-волокна (SM)

17. Многомодовые и одномодовые
волокна – основные особенности.
ММ-волокна
• Большие диаметр сердцевины
(50/62.5мкм) и числовая
апертура – относительные
простота монтажа и
дешевизна активных и
пассивных компонент ВОЛС
• Ограниченная в следствии
межмодовой дисперсии
полоса пропускания ≤ 1
ГГц/км*
• Длина линии не превосходит
2км.
SM-волокна
• Диаметр сердцевины ≤
10мкм – относительная
сложность монтажа и
более дорогие
компоненты*
• Практически отсутствуют
ограничения на полосу
пропускания возможны
скорости передачи до
100000 Гбит/с
• Возможные расстояния
передачи до 1000 км

19. Стандарты ММ волокна
Transmissi
on
Standards
100 Mb
Ethernet
1 Gb (1000
Mb)
Ethernet
10 Gb
Ethernet
40 Gb
Ethernet
100 Gb
Ethernet
OM1
(62.5/125)
up to 2000
meters (FX)
[9]
275 meters
(SX)[9]
33 meters
(SR)[9]
Not
supported
Not
supported
OM2
(50/125)
up to 2000
meters (FX)
[9]
550 meters
(SX)[2]
82 meters
(SR)[2]
Not
supported
Not
supported
OM3
(50/125)
up to 2000
meters (FX)
550 meters
(SX)
300 meters
(SR)[9]
100
meters[2]33
0 meters
QSFP+
eSR4[10]
100
meters[2]
OM4
(50/125)
up to 2000
meters (FX)
1000
meters
(SX)[2]
550 meters
(SR)[2]
150
meters[2]55
0 meters
QSFP+
eSR4[10]
150
meters[2]

20. Предельные длины и
скорости

21. Типы излучателей

24. Оптические приемники
• PIN диоды и лавинные фотодиоды
• Ключевая характеристика приемника –
динамический диапазон.
• Для исключения перегрузки приемника
на коротких линиях используем
аттенюаторы

25. Дисперсия
• Межмодовая
• Материальная она же Хроматическая
• Поляризационная

26. Межмодовая дисперсия-основной
ограничитель для ММ ОВ

27. Материальная дисперсия
• Принцип призмы – различные длины волн проходят через
сердцевину с разными скоростями (под разным углом) –
результат уширение импульса на приеме
• СИД – ширина спектра до 60 нм
• Лазер – ширина спектра до 1 нм
Применение лазера снижает действие МД
1310 – нулевая МД

28. Моляризационно-модовая дисперсия
(дифференциальное групповое время задержки)
• Это разница во времени между
электрической и магнитной
составляющей световой волны

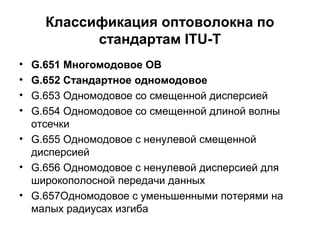

29. Классификация оптоволокна по
стандартам ITU-T
• G.651 Многомодовое ОВ
• G.652 Стандартное одномодовое
• G.653 Одномодовое со смещенной дисперсией
• G.654 Одномодовое со смещенной длиной волны
отсечки
• G.655 Одномодовое с ненулевой смещенной
дисперсией
• G.656 Одномодовое с ненулевой дисперсией для
широкополосной передачи данных
• G.657Одномодовое с уменьшенными потерями на
малых радиусах изгиба

30. G.652
Наиболее распространенный вид волокна, оптимизированный для передачи сигнала
на длине волны 1310 нм. Верхний предел длины волны L-диапазона составляет 1625 нм.
Требования на макроизгиб - радиус оправки 30 мм.
Стандарт разделяет волокна на четыре подкатегории A, B, C, D.
Волокно G.652 А отвечает требованиям, необходимым для передачи информационных
потоков уровня STM 16, - 10 Гбит/с (Ethernet) до 40 км, в соответствии с Рекомендациями
G.691 и G.957, а также уровня STM 256, согласно G.691.
Волокно G.652.B соответствует требованиям, необходимым для передачи информационных
потоков уровня до STM 64 в соответствии с Рекомендациями G.691 и G.692, и уровня STM 256,
согласно G.691 и G.959.1.
Волокна G.652.C и G.652.D позволяют осуществлять передачу в расширенном
диапазоне длин волн 1360-1530 нм и обладают пониженным затуханием на "пике воды" ("пик
воды" разделяет окна прозрачности в полосе пропускания одномодовых световодов в
диапазонах 1300 нм и 1550 нм). В остальном аналогичны G.652.A и G.652.B.
G.652.A/B - эквивалент OS1 (классификация ISO/IEC 11801), G.652.C/D – эквивалент OS2.
Использование волокна — G.652 при более высоких скоростях передачи на
расстояния более 40 км приводит к несоответствию эксплуатационных качеств со стандартами
для одномодового волокна, требует усложнения оконечной аппаратуры.

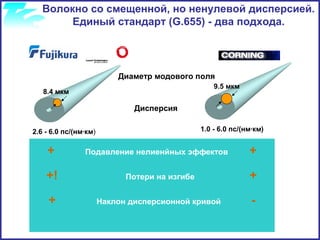

31. G.655
• G.655 – «Характеристики кабеля с одномодовыми оптическими волокнами с
ненулевой смещенной дисперсией»
• Волокно с ненулевой смещенной дисперсией (NZDSF) предназначено для применения в
магистральных волоконно-оптических линиях и глобальных сетях связи, использующих
DWDM-технологии. В этом волокне поддерживается ограниченный коэффициент
хроматической дисперсии во всем оптическом диапазоне, используемом в волновом
мультиплексировании (WDM). Волокна NZDSF оптимизированы для использования в
диапазоне волн от 1530 нм до 1565 нм.Рекомендации разделяют волокна на три
подкатегории - А, В, С, которые различаются по значениям коэффициента
поляризационной модовой дисперсии, хроматической дисперсии и рабочему диапазону.
• Оптические волокна категории G.655.А обладают параметрами, обеспечивающими их
применение в одноканальных и многоканальных системах с оптическими усилителями
(Рекомендации G.691, G.692, G.693) и в оптических транспортных сетях (Рекомендация
G.959.1). Рабочие длины волн и дисперсия в волокне данной подкатегории ограничивают
мощность входного сигнала и их применение в многоканальных системах.
• Оптические волокна категории G.655.B аналогичны G.655.А. Но в зависимости от рабочей
длины волны и дисперсионных характеристик мощность входного сигнала может быть
выше, чем для G.655.А. Требования в части поляризационной модовой дисперсии
обеспечивают функционирование систем уровня STM-64 на расстоянии до 400 км.
• Категория волокон G.655.C подобна G.655.B, однако более строгие требования в части
поляризационной модовой дисперсии позволяют использовать на данных оптических
волокнах системы уровня STM-256 (Рекомендация G.959.1) или же увеличивать дальность
передачи систем STM-64.

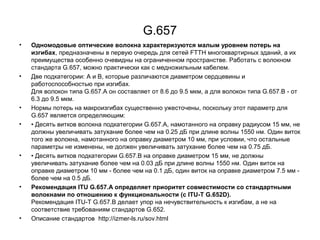

32. G.657
• Одномодовые оптические волокна характеризуются малым уровнем потерь на
изгибах, предназначены в первую очередь для сетей FTTH многоквартирных зданий, а их
преимущества особенно очевидны на ограниченном пространстве. Работать с волокном
стандарта G.657, можно практически как с медножильным кабелем.
• Две подкатегории: A и B, которые различаются диаметром сердцевины и
работоспособностью при изгибах.
Для волокон типа G.657.A он составляет от 8.6 до 9.5 мкм, а для волокон типа G.657.B - от
6.3 до 9.5 мкм.
• Нормы потерь на макроизгибах существенно ужесточены, поскольку этот параметр для
G.657 является определяющим:
• • Десять витков волокна подкатегории G.657.A, намотанного на оправку радиусом 15 мм, не
должны увеличивать затухание более чем на 0.25 дБ при длине волны 1550 нм. Один виток
того же волокна, намотанного на оправку диаметром 10 мм, при условии, что остальные
параметры не изменены, не должен увеличивать затухание более чем на 0.75 дБ.
• • Десять витков подкатегории G.657.B на оправке диаметром 15 мм, не должны
увеличивать затухание более чем на 0.03 дБ при длине волны 1550 нм. Один виток на
оправке диаметром 10 мм - более чем на 0.1 дБ, один виток на оправке диаметром 7.5 мм -
более чем на 0.5 дБ.
• Рекомендация ITU G.657.А определяет приоритет совместимости со стандартными
волокнами по отношению к функциональности (с ITU-T G.652D).
Рекомендация ITU-T G.657.В делает упор на нечувствительность к изгибам, а не на
соответствие требованиям стандартов G.652.
• Описание стандартов http://izmer-ls.ru/sov.html

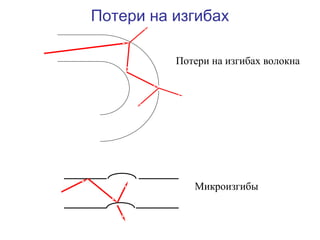

34. Потери на изгибах
Потери на изгибах волокна
Микроизгибы

38. Новые окна прозрачности для
частотного уплотнения
Для магистральных
линий:
добавлено четвертое окно
прозрачности
(1565 - 1620 нм).
Для местных линий:
добавлено пятое окно
прзрачности
(1350 - 1450 нм)
TrueWave RS ®
AllWave ®

39. Хроматическая дисперсия
n( ) = C
(l )
l
V
Dl
Показатель преломления n и
скорость распространения
излучения V зависят от длины
волны l
Применяемые в ВОЛС источники
излучения (полупроводниковые
лазеры) имеют определенную
ширину спектра Dl
Хроматическая дисперсия в ОВ и конечная ширина спектра
источника приводят к уширению импульса.

40. Хроматическая дисперсия

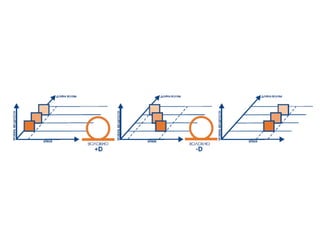

45. Технологии уплотнения сигнала в
волоконно-оптических линиях связи
Электрический
сигнал
Оптический сигнал До 10 Гбит/с
Временное уплотнение ( ограничено скоростью модуляции )
Оптический сигнал
Электрический
сигнал
Свыше
1000 Гбит/с
Частотное уплотнение ( ограничено окном прозрачности) 1нмº 89 ГГц

46. Влияние дисперсии волокна в
цифровых системах связи
1. Слишком большая дисперсия приводит к битовым ошибкам
1 0? 1
Период по битам
Битовый код101
на выходе из волокна
2.Слишком малая дисперсия приводит к перекрестным
помехам из-за четырехволнового смешения
2 нм 1 нм 1.5 нм 2 нм 1 нм 1.5 нм
1 нм/дел 1 нм/дел
Волокно со смещенной, но
ненулевой дисперсией. Спектр
сигнала после прохождения 50 км
не искажен.
10 дБ/дел
Волокно со смещенной ( нулевой)
дисперсией. Спектр сигнала после
прохождения 25 км искажен
четырехволновым смешением.

47. Волокно со смещенной, но ненулевой
дисперсией (NZDS*)
Модификация профиля показателя
преломления увеличивает
волноводную составляющую
дисперсии
1200 1300 1400 1500 1600
Длина волны (нм)
0.6
0.5
0.4
0.3
0.2
0.1
Затухание (дБ/км)
Затухание
(одинаково для волокон
всех типов)
Стандартное
одномодовое
волокно
20
10
0
-10
-20
Дисперсия (пс/нмкм)
DS волокно
NZDS + волокно
Рабочее
окно
оптических
эрбиевых
усилителей
NZDS - волокно
* NZDS - Non Zero Dispersion Shifted

48. Волокно со смещенной, но ненулевой
дисперсией (NZDS) уменьшает искажения
при передаче сигнала
Предельное расстояние передачи сигнала
без компенсации дисперсии в волокне
NZDS (G.655) Стандатртное одномодовое (G.652)
Скорость
передачи
STM 16
(2.5 Гбит/с)
STM 64
(10 Гбит/с)
STM 256
(40 Гбит/с)
4400 км 640 км
300-500 км 50-100 км
20-30 км ~ 5 км

49. Волокно со смещенной, но ненулевой дисперсией.
Единый стандарт (G.655) - два подхода.
Диаметр модового поля
Дисперсия
8.4 мкм
9.5 мкм
2.6 - 6.0 пс/(нм·км) 1.0 - 6.0 пс/(нм·км)
+ Подавление нелиенйных эффектов +
+! Потери на изгибе +
+ Наклон дисперсионной кривой -

50. Волокно со смещенной, но ненулевой
дисперсией (NZDS) обеспечивает
снижение стоимости линии
Волокно NZDS
OУ
Волокно NZDS исключает потребность в компенсаторах дисперсии
и позволяет использовать более дешевые оптические усилители
компенсаторы дисперсии
OУ OУ
OУ
В линию из стандартного одномодового волокна
необходимо встраивать компенсаторы дисперсии
и увеличивать мощность ( и стоимость )
оптических усилителей.
Оконечная
аппаратура
OУ OУ
Стандартное одномодовое волокно
Оконечная
аппаратура
Оконечная
аппаратура
Оконечная
аппаратура

51. Параметры стыков
оптических волокон (ОВ)
• Проблемы
Неидеальный стык в соединителях
Неидеальная конструкция

52. Параметры соединений
• Вносимые потери на стыке, дб (aLoss)
• Затухание отражения от стыка,дб (aRefl)

53. Способы сращивания
• Оптический разъем – Optical Connector;
• Механический соединитель – Mechanical Splice;
• Сварка (сварное соединение, сплавление, термическое
соединение) – Fusion Splice;
• Склеивание.
Тип соединения aLoss, дБ ARefl, дБ Качество
Сварка 0,1 (0,05) теор. –120 Высокое
Мех. соединитель 0,1 – 60 Среднее
Опт. разъем 0,5 – 30…40 Низкое

54. Типы разъемов
• Большинство наконечников имеют
цилиндрическую форму с диаметром
2,5 мм.(FC,SC,ST)
• коннекторы LC имеют наконечник
диаметром 1,25 мм

55. ST
(Straight Tip – удлинненный наконечник)
• Фиксация производится за счет поворота оправы вокруг оси коннектора, при этом
вращения основы коннектора отсутствуют (теоретически) за счет паза в разъеме розетки.
• Недостатки: 1. вращательное движение требует жизненного пространства вокруг разъема
– малая плотность кросса 2. микровращения сердечника приводят к смещению сердцевин.
А значит к росту затухания из-за неточного соединения. 3. Длинный наконечник быстро
накапливает грязь.
• Рекомендация к применению – только на
многомодовых линиях с малым количеством
волокон на кроссе и редкими переключениями

56. SC-коннектор
(Subscriber Connector)
• Недостатки ST устранены: нет поворота вокруг сердечника, не
требуется много места для подключения (высокая плотность кросса),
наконечник короче ;)
• Недостаток – не устойчив к вибрациям
• Рекомендации – не применять на
магистральных и особо ответственных
ВОЛП (магистрали)

57. LC - малогабаритный вариант SC
• Высокая плотность монтажа
• Недостатки те же что и у SC

58. FC
• Прецизионные геометрические характеристики, накидная гайка
обеспечивает надежный контакт даже в условиях сильной
вибрации
• Высокая защита наконечника
• Область применения – магистральные линии
• Недостаток – низкая плотность монтажа на кроссе

59. MT-RJ
• Размер и конструкция защелки аналогичны RJ-45
• Дуплексный
• Низкая стоимость
• Высокая плотность портов
• Соответствие стандартам
• ISO/IEC 11801 и
TIA/EIA 568A (СКС)
Назначение – оптика до
рабочего места

60. Тип полировки стыка
РС (Physical Contact)
Торец определенным образом полируется с целью достижения полного контакта торцевых
поверхностей. Однако при полировке волокна происходят негативные изменения
поверхностного торцевого слоя в инфракрасном диапазоне (так называемый "инфракрасный
слой"), обусловленные механическими изменениями при полировке. Этот фактор ограничивает
применение таких коннекторов на высокоскоростных сетях (565 Мбит/с).
SРС (Super Physical Contact)
радиус сердечника был уменьшен до 20 мм, а в качестве материала наконечника
использовался более мягкий цирконий. Благодаря этому подходу снизились такие дефекты
полировки, как скосы. Возможность изгиба циркония на субмикронном уровне позволила
волокну контактировать даже при скосах в сотни микрон без значительного ухудшения
параметров. Однако проблему инфракрасного слоя такая полировка оставляет нерешенной.
UPC (Ultra Physical Contact)
Методика полировки торцов UPC характеризуется малыми напряжениями. Полировка
осуществляется под контролем сложных и дорогостоящих систем управления. В результате
устраняется проблема поверхностного инфракрасного слоя. Параметр отражения значительно
улучшен, и такие коннекторы могут применяться в высокоскоростных системах с пропускной
способностью 2,5 Гбит/с и выше.
APC (Angled Physically Contact)
В таком стыке отраженный световой сигнал распространяется под углом большим, чем угол,
под которым сигнал вводится в оптическое волокно. АРС-коннекторы отличаются цветовой
маркировкой хвостовиков (как правило, зеленого цвета), поскольку они не могут
использоваться совместно с коннекторами другой полировки. Использование других серий
совместно с серией APC недопустимо и может привести к выходу одного или обоих
коннекторов из строя

61. Характеристики полировки

62. Механические соединители
• Применение – Кросс, муфта
• Цель – не связываться со сваркой*
• Укладывается на ложемент вместо КДЗС

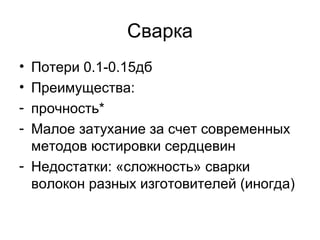

63. Сварка
• Потери 0.1-0.15дб
• Преимущества:
- прочность*
- Малое затухание за счет современных
методов юстировки сердцевин
- Недостатки: «сложность» сварки
волокон разных изготовителей (иногда)

64. Конструкция оптических модулей

65. Избыточное наполнение модуля

66. Классификация оптических кабелей

67. Основные факторы, воздействующие на оптический кабель
Условия
применения
Механические факторы Климатические факторы Электромагнитные
факторы
Подземные Растягивающие и раздавливающие нагрузки:
средние — в легких грунтах,
в тоннелях, коллекторах;
значительные — в остальных грунтах;
очень значительные — в вечномерзлых
грунтах;
меньше средних — в кабельной канализации.
Изгибы, кручения, удары, вибрация.
Воздействие грызунов
Циклическая смена температур в
диапазоне рабочих температур. Повы-
шенная относительная влажность.
Пониженное атмосферное давление.
Плесневые грибы. Влага и вода
Химическое воздействие
Импульсный ток молнии.
Индуктированное
напряжение от
источников высокого
напряжения
Подвесные Растягивающие и раздавливающие нагрузки:
средние — при подвеске на опорах ВЛС,
эл.ж.д. и низковольтных ЛЭП;
значительные — при подвеске на опорах
высоковольтных ЛЭП. Вибрация. Пляска
проводов. Ветер
Циклическая смена температур в более
значительном диапазоне рабочих
температур. Атмосферные осадки (дождь,
снег, иней). Воздействие прямого
солнечного излучения. Соляной туман.
Химическое воздействие
Импульсный ток молнии.
Термическое воздействие
тока молнии
Подводные Растягивающие и раздавливающие нагрузки
— очень значительные.
Высокое избыточное гидростатическое
давление
Прямое длительное воздействие воды.
Циклическая смена температур в диапазоне
рабочих температур (меньшем, чем для
подземных)
Распредели-
тельные и
станционны
е
Растягивающие и раздавливающие нагрузки:
близкие к средним для распределительных;
очень незначительные для станционных.
Изгибы и удары
Прямое воздействие огня при пожарах.
Циклическая смена температур в диапазоне
рабочих температур (меньшем, чем для
подземных)

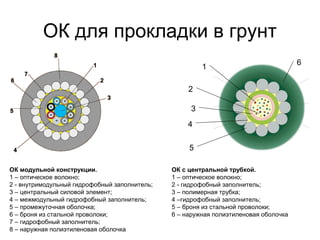

69. ОК для прокладки в грунт
ОК модульной конструкции.
1 – оптическое волокно;
2 - внутримодульный гидрофобный заполнитель;
3 – центральный силовой элемент;
4 – межмодульный гидрофобный заполнитель;
5 – промежуточная оболочка;
6 – броня из стальной проволоки;
7 – гидрофобный заполнитель;
8 – наружная полиэтиленовая оболочка
1
2
3
4
5
6
ОК с центральной трубкой.
1 – оптическое волокно;
2 - гидрофобный заполнитель;
3 – полимерная трубка;
4 –гидрофобный заполнитель;
5 – броня из стальной проволоки;
6 – наружная полиэтиленовая оболочка

70. ОК для прокладки в
кабельной канализации
ОК для прокладки в кабельной канализации.
1 – оптическое волокно;
2 – внутримодульный гидрофобный заполнитель;
3 – центральный силовой элемент;
4 – гидрофобный заполнитель;
5 – промежуточная полиэтиленовая оболочка;
6 – гидрофобный заполнитель;
7 – броня из гофрированной металлической ленты;
8 – наружная полиэтиленовая оболочка

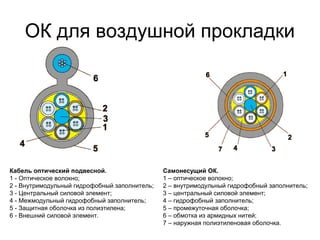

71. ОК для воздушной прокладки
Кабель оптический подвесной.
1 - Оптическое волокно;
2 - Внутримодульный гидрофобный заполнитель;
3 - Центральный силовой элемент;
4 - Межмодульный гидрофобный заполнитель;
5 - Защитная оболочка из полиэтилена;
6 - Внешний силовой элемент.
Самонесущий ОК.
1 – оптическое волокно;
2 – внутримодульный гидрофобный заполнитель;
3 – центральный силовой элемент;
4 – гидрофобный заполнитель;
5 – промежуточная оболочка;
6 – обмотка из армидных нитей;
7 – наружная полиэтиленовая оболочка.

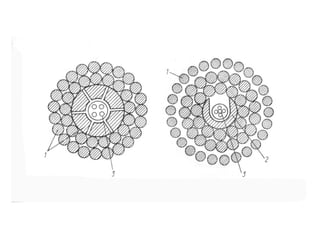

73. Станционные и
внутриобъектовые ОК
Внутриобъектовый ОК.
1 – оптическое волокно;
2 – армидные полимерные нити;
3 – центральный силовой элемент;
4 – внешняя полиэтиленовая оболочка
Кабель для прокладки внутри аппаратуры.
1 – оптическое волокно;
2 – армидные полимерные нити;
3 – внешняя ПВХ оболочка.

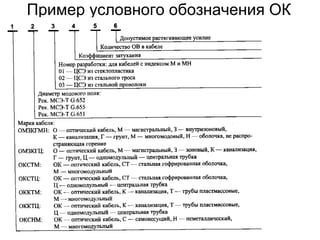

74. Пример условного обозначения ОК

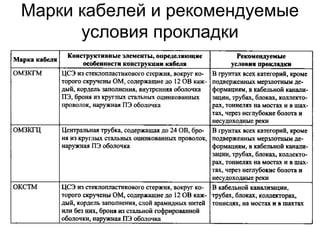

75. Марки кабелей и рекомендуемые
условия прокладки

79. Фирма-изготовитель – опн-дпс-06-016 Е08-15
Оптен
Тип центрального
силового
элемента
Д –
диэлектрический;
С – стальной;
Т – трубчатый
сердечник
Тип внутренней оболочки
П – полиэтиленовая;
В – из материала повышенной
теплостойкости;
Н – из материала,
не распространяющего горение;
Г – из галогенонесодержащего
материала,
не распространяющего горение;
А – двухслойная:
водоблокирующий слой
из алюминиевой ленты
с полимерным покрытием и слой
из полиэтилена;
О – без внутренней оболочки
Длительно допустимая растягивающая
нагрузка, кН
Максимальное число оптических
волокон в модуле
Тип оптического волокна:
Е – стандартное одномодовое;
С – одномодовое со смещенной дисперсией;
Н – одномодовое с ненулевой смещенной
дисперсией;
Г – многомодовое градиентное (диаметр сердцевины
50 мкм);
Число оптических волокон в кабеле
Число элементов в повиве сердечника
Тип защитного покрова:
С – однослойная броня из стальных проволок и наружная
полиэтиленовая оболочка;
Н – однослойная броня из стальных проволок и наружная оболочка
из материала, не распространяющего горение;
Г – однослойная броня из стальных проволок и наружная оболочка
из галогенонесодержащего материала, не распространяющего
горение;
М – несущие силовые элементы из диэлектрических стержней и
наружная полиэтиленовая оболочка;
К – несущие силовые элементы из диэлектрических стержней и
наружная оболочка из дугостойкого материала;
2 – двухслойная броня из стальных проволок и наружная
полиэтиленовая оболочка;
Т – несущие силовые элементы из арамидных прядей и наружная
полиэтиленовая оболочка;
Р – несущие силовые элементы из арамидных прядей и наружная
оболочка из дугостойкого материала;
О – без защитного покрова

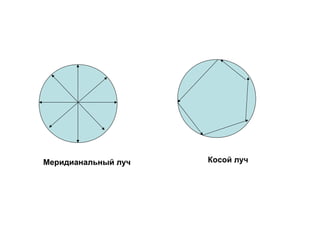

84. Меридианальный луч Косой луч

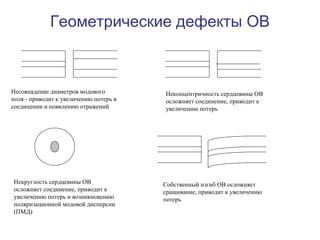

85. Геометрические дефекты ОВ
Несовпадение диаметров модового
поля - приводит к увеличению потерь в
соединении и появлению отражений
Неконцентричность сердцевины ОВ
осложняет соединение, приводит к
увеличению потерь
Некруглость сердцевины ОВ
осложняет соединение, приводит к
увеличению потерь и возникновению
поляризационной модовой дисперсии
(ПМД)
Собственный изгиб ОВ осложняет
сращивание, приводит к увеличению
потерь

86. Выбор кабеля
1. Определиться с заводом-изготовителем – сертификаты ФСК, стык с
существующим кабелем
2. Определить способ прокладки - конструкция
3. Необходимость прокладки по помещению или совместно с силовыми
кабелями – негорючая оболочка
4. расстояние передачи – тип волокна SM,MM
5. Количество волокон в кабеле с запасом

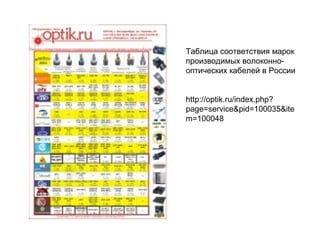

87. Таблица соответствия марок
производимых волоконно-
оптических кабелей в России
http://optik.ru/index.php?
page=service&pid=100035&ite
m=100048

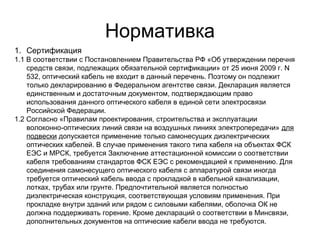

88. Нормативка
1. Сертификация
1.1 В соответствии с Постановлением Правительства РФ «Об утверждении перечня
средств связи, подлежащих обязательной сертификации» от 25 июня 2009 г. N
532, оптический кабель не входит в данный перечень. Поэтому он подлежит
только декларированию в Федеральном агентстве связи. Декларация является
единственным и достаточным документом, подтверждающим право
использования данного оптического кабеля в единой сети электросвязи
Российской Федерации.
1.2 Согласно «Правилам проектирования, строительства и эксплуатации
волоконно-оптических линий связи на воздушных линиях электропередачи» для
подвески допускается применение только самонесущих диэлектрических
оптических кабелей. В случае применения такого типа кабеля на объектах ФСК
ЕЭС и МРСК, требуется Заключение аттестационной комиссии о соответствии
кабеля требованиям стандартов ФСК ЕЭС с рекомендацией к применению. Для
соединения самонесущего оптического кабеля с аппаратурой связи иногда
требуется оптический кабель ввода с прокладкой в кабельной канализации,
лотках, трубах или грунте. Предпочтительной является полностью
диэлектрическая конструкция, соответствующая условиям применения. При
прокладке внутри зданий или рядом с силовыми кабелями, оболочка ОК не
должна поддерживать горение. Кроме деклараций о соответствии в Минсвязи,
дополнительных документов на оптические кабели ввода не требуются.

89. 2.1.ПРАВИЛА ПРОЕКТИРОВАНИЯ, СТРОИТЕЛЬСТВА И ЭКСПЛУАТАЦИИ ВОЛОКОННО-
ОПТИЧЕСКИХ ЛИНИЙ СВЯЗИ НА ВОЗДУШНЫХ ЛИНИЯХ ЭЛЕКТРОПЕРЕДАЧИ
НАПРЯЖЕНИЕМ 0,4-35 КВ
2.2. ПРАВИЛА ПРОЕКТИРОВАНИЯ, СТРОИТЕЛЬСТВА И ЭКСПЛУАТАЦИИ
ВОЛОКОННО-ОПТИЧЕСКИХ ЛИНИЙ СВЯЗИ НА ВОЗДУШНЫХ
ЛИНИЯХ ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ 110 KB И ВЫШЕ
