Департамент образования города Москвы Московский комитет по науке и технологиям Передвижная лаборатория «НАНОТЕХНОЛОГИИ И МАТЕРИАЛЫ»
Тот, кто раньше овладеет нанотехнологией,  займет ведущее место в техносфере  следующего столетия. Э.Теллер  (создатель атомной бомбы и  один из авторов стратегической оборонной инициативы) Как сказал Нобелевский лауреат впервые осветивший эту проблему:
В переводе с греческого слово  «нано»  означает  карлик.  Один нанометр (1нм) – это миллиардная часть метра (10 -9  м) или одна миллионная миллиметра. Размер объектов,  с которыми имеют дело  нанотехнологи , лежат в диапазоне от 0,1 до 100 нм. Большинство атомов имеют диаметр от 0,1 до 0, 2 нм, толщина нитей ДНК – около 2 нм, толщина человеческого волоса – 80 000 нм. О чем будем говорить,  а Вы творить своими руками Нанометр очень и очень мал. Нанометр во столько же раз меньше одного метра, во сколько толщина пальца меньше диаметра Земли .
О чем не будем говорить  и Вам не советуем наноученый НАНОИНДУСТРИЯ  -  НАНОПРОМЫШЛЕННОСТЬ НАНООБРАЗОВАНИЕ - НАНОНАУКА - НАНОФИЗИКА НАНОХИМИЯ НАНОБИОЛОГИЯ Нанопубликции  Нанорезультатов  в Наножурналах. Нанознания
Таким образом НАНО –  10 -9 МИКРО МИЛЛИ –  10 -6 –  10 -3 Наноматериалы Нанотехнологии 1 НАНОМЕТР=10 -9  МЕТРА 1 НАНОМЕТР=10 АНГСТРЕМ 1нм=10-9м =10 Å

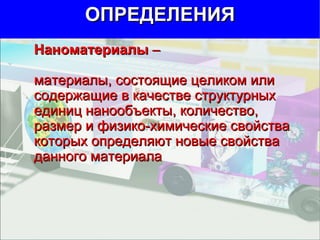

Наноматериалы  –  материалы, состоящие целиком или  содержащие в качестве структурных единиц нанообъекты, количество, размер и физико-химические свойства которых определяют новые свойства данного материала ОПРЕДЕЛЕНИЯ
НАНОМАТЕРИАЛЫ 50 нм Толщина пленки 80 нм  500 нм 200 нм
Определения и терминология по определению Дрекслера: Нанотехнология – ожидаемая технология производства, ориентированная на получение устройств и веществ с заранее заданной  атомарной структурой Нанотехнологии – это технологии  работы с веществом на уровне отдельных атомов. Традиционные методы производства работают с порциями вещества, состоящими из миллиардов и более атомов. Переход от манипуляции с веществом к манипуляции отдельными атомами – это качественный скачок, обеспечивающий беспрецедентную точность и эффективность
Определения и терминология Объекты нанотехнологий могут иметь характеристические размеры указанного диапазона: Наночастицы, нанопорошки  (объекты, у которых  три размера  находятся в диапазоне  до 100 нм ). Нанотрубки, нановолокна  (объекты, у которых  два   размера  находятся в диапазоне  до 100 нм ). Нанопленки  (объекты, у которых  один размер  находится в диапазоне  до 100 нм )

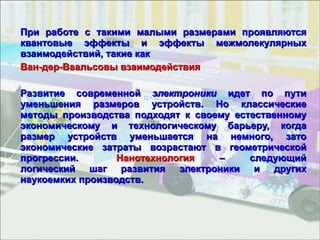

При работе с такими малыми размерами проявляются квантовые эффекты и эффекты межмолекулярных взаимодействий, такие как  Ван-дер-Ваальсовы взаимодействия  Развитие современной  электроники  идет по пути уменьшения размеров устройств. Но классические методы производства подходят к своему естественному экономическому и технологическому барьеру, когда размер устройств уменьшается на немного, зато экономические затраты возрастают в геометрической прогрессии. Нанотехнология  – следующий логический шаг развития электроники и других наукоемких производств.
Наноматериалы в древности Современные технологии только подошли к созданию таких красок 5 нанометров Косметологи древнего Египта на протяжении многих веков для окраски волос в черный цвет применяли естественный минеральный краситель – галенит, то есть сульфид свинца (PbS), измельчая окрашивающие частицы до размера
Мы тоже учимся у природы Материал, которым изнутри покрыты раковины моллюсков, ученые считают одним из самых прочных, так что он может стать прототипом брони для "армии будущего".  Многослойная структура состоящая из наноструктурных пластинок наблюдается в природе при формировании раковин у моллюсков.
Наноматериалы в живой природе Ящерицы легко перемещаются по различным вертикальным поверхностям и даже по потолку Волосообразные щетинки, обнаруженные на лапках гекконов, делятся на лопатообразные кончики из  b -кератина размером 100-200нм. Прочность сцепления 10 Н/см 2
А этим можно измерить Устройство заточки туннельной иглы Основные характеристики  сканирующего туннельного микроскопа «УМКА» высокая резонансная частота; высокая надежность и достоверность  получаемых результатов; высокая температурная стабильность, позволяющая проводить длительные манипуляции с отдельными группами атомов; атомарное разрешение. монитор микроскоп Т V- камера  устройство подвода зонда адаптер питания блок управления блок пьезоманипуляторов программное обеспечение набор тестовых образцов и инструментов
Этим мы уже пользуемся Активированные угли Макропоры (> 500 А) Микропоры (< 20 А) Обладают высокопористой структурой и уже давно используются в медицине Мезопоры  (20-500 А)
Этим мы уже пользуемся Биосовместимые покрытия   Ti-Ca-C-N-O  Имплантаты из титанового сплава с нанесенным наноструктурным биосовместимым покрытием позволяют значительно ускорить процесс восстановления поврежденных тканей
NI-TI  СПЛАВЫ С ПАМЯТЬЮ ФОРМЫ В МЕДИЦИНСКОЙ ПРАКТИКЕ Т 1 Т 2
Ni-Ti СПЛАВЫ С ПАМЯТЬЮ  ФОРМЫ ДЛЯ МЕДИЦИНЫ Клипса для зажима сосудов и мягкоэластичных  трубчатых структур T 1 < T 2 Катетор   с манипулятором T 1

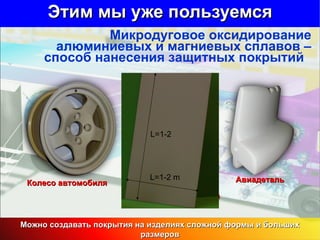

Этим мы уже пользуемся Деталь для компьютера L=1-2 m L=1-2 Микродуговое оксидирование алюминиевых и магниевых сплавов – способ нанесения защитных покрытий  Колесо автомобиля Авиадеталь Можно создавать покрытия на изделиях сложной формы и больших размеров

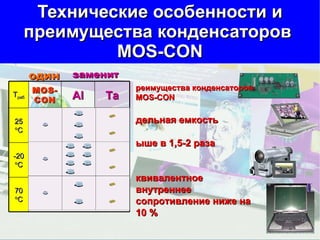

Технические особенности и преимущества конденсаторов  MOS-CON один заменит Преимущества конденсаторов MOS-CON  Удельная емкость  выше в 1,5-2 раза Эквивалентное внутреннее сопротивление ниже на 10 % Меньше габариты и вес (меньше в 1,5-2 раза толщина анода, в 2 раза катода). Т раб M OS-CON Al Ta 25   C -20   C 70   C
СКАЗКИ СТАНОВЯТСЯ  РЕАЛЬНОСТЬЮ А  к о р о л ь - т о  г о л ы й Сверхпрочная ткань  на основе  углеродных нанотрубок
Поглотитель электромагнитного излучения ферромагнитный аморфный микропровод ТКАНЬ С  МИКРОПРОВОДОМ Металл Стекло Чехлы для мобильных телефонов Изделия на его основе Снижают уровень вредного электромагнитного излучения
Маскирующие материалы, работающие в сверхвысокочастотном, инфракрасном и видимом диапазоне частот Зависимость коэффициента поглощения образца на основе аморфного микропровода
Защита от локаторов. Самолет невидимки. Радиопоглощающий материал на основе ферромагнитных нанокристаллических частиц и макропористых носителей (ТЗМК-10 и ТЗМК-20) массо-габаритные характеристики: Удельный вес  150-200 г/м2 Толщина покрытия  5-10 мм Устойчив к высоким температурам Требуемые значения
Создание наноразмерных многофункциональных покрытий на изделиях из органического стекла Требования:  - гидрофобность; - отсутствие бликов на поверхности; - устойчивость к внешнему абразивному воздействию;  - защита от электромагнитного и теплового излучений;  - токопроводимость

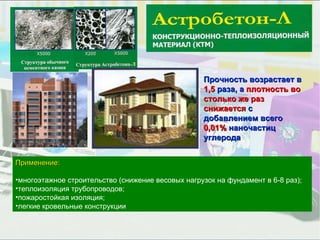

Применение: многоэтажное строительство (снижение весовых нагрузок на фундамент в 6-8 раз); теплоизоляция трубопроводов; пожаростойкая изоляция; легкие кровельные конструкции Прочность возрастает в  1,5  раза, а  плотность во столько же раз снижается  с добавлением всего  0,01%  наночастиц углерода

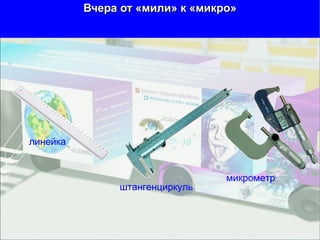

Вчера от «мили» к «микро» микрометр линейка штангенциркуль
Сегодня от «микро» к «нано» Наиболее точный прибор для измерения расстояния – интерферометр Майкельсона, позволяет определять изменение расстояния с субнанометровым разрешением. Можно определить величину сжатия металлических деталей под действием силы, продемонстрировать явление переноса тепла, показать эффект объёмного расширения твёрдого тела под действием температуры, а также продемонстрировать изменение показателя преломления воздушной среды под действием температуры программное обеспечение подвижный элемент микровинт интерферометр Майкельсона Установка для измерения линейных размеров с субнанометровым разрешением
В недалеком будущем Доставка ЛЕКАРСТВ К ПОРАЖЕННЫМ ОРГАНАМ  Можно заставить магнитную жидкость двигаться в потоке против течения – скажем, внутри кровеносного сосуда, чтобы  использовать магнитные жидкости для прицельной доставки лекарственного препарата. Другая сфера применения – так называемая локальная гипертермия, цель которой – тепловым воздействием разрушить новообразование.  Использование магнитные жидкости позволяют сделать такую процедуру более прицельной и более щадящей.
Диагностика будущего Нанопроводник имплантируется через катетр в вене в мозг Микротрубки
Куда пойти учиться Министерство Образования Российской Федерации (Минобразование России) Приказ 04.06.2003  №2398 О создании нового направления подготовки дипломированных специалистов по направлению «Нанотехнология» Определить базовыми вузами и создать  учебно-методические комиссии   по специальности  «Нанотехнология в электронике»  в Московском государственном институте  электронной техники (технический университет) МИЭТ по специальности «Наноматериалы»  в Московском государственном институте стали и сплавов (технологический университет) МИСиС
  П отребность мировой промышленности в специалистах по нанотехнологии к  2015 году составит 2 млн. человек  в различных областях промышленности, науки и техники (по оценкам американских экспертов) . О бщий объем финансирования работ в 2003 г.  в мире  составил   2,984 млрд  . $   (США –  774 млн.,  Зап. Европа –  600   млн. , Япония –  810   млн. ). Эти цифры ежегодно увеличиваются . Россия 235 млрд.руб. 69%  от уровня финасирования  1997 объем финансирования частным бизнесом равен  государственному финансированию То ли еще будет
Участники проекта и бренды МГУ ИМЕТ  им. А.А.БайковаРАН
ЛЕВША телефон/факс ( 4 95)  000 00 00  e-mail :  [email_address] А доведи они левшины слова  в свое время до государя,--  в Крыму на войне с неприятелем совсем бы другой оборот был Н.С. Лесков. Левша СПАСИБО ЗА ВНИМАНИЕ
