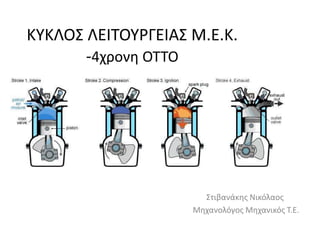

κύκλος λειτουργίας Μ.Ε.Κ.

1. ΚΥΚΛΟΣ ΛΕΙΤΟΥΡΓΕΙΑΣ Μ.Ε.Κ.
-4χρονη OTTO
Στιβανάκης Νικόλαος
Μηχανολόγος Μηχανικός Τ.Ε.

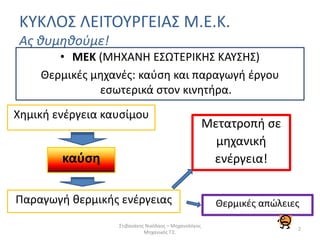

2. ΚΥΚΛΟΣ ΛΕΙΤΟΥΡΓΕΙΑΣ Μ.Ε.Κ.
Ας θυμηθούμε!
• ΜΕΚ (ΜΗΧΑΝΗ ΕΣΩΤΕΡΙΚΗΣ ΚΑΥΣΗΣ)
Θερμικές μηχανές: καύση και παραγωγή έργου
εσωτερικά στον κινητήρα.
Στιβανάκης Νικόλαος – Μηχανολόγος
Μηχανικός Τ.Ε.
2
Χημική ενέργεια καυσίμου
καύση
Παραγωγή θερμικής ενέργειας
Μετατροπή σε
μηχανική
ενέργεια!
Θερμικές απώλειες

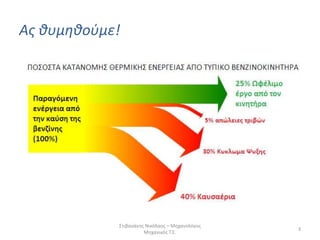

3. Στιβανάκης Νικόλαος – Μηχανολόγος
Μηχανικός Τ.Ε.
3
Ας θυμηθούμε!

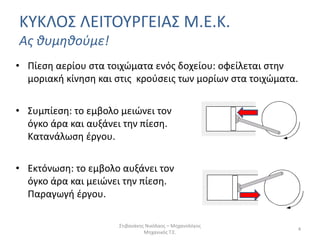

4. ΚΥΚΛΟΣ ΛΕΙΤΟΥΡΓΕΙΑΣ Μ.Ε.Κ.
Ας θυμηθούμε!
• Πίεση αερίου στα τοιχώματα ενός δοχείου: οφείλεται στην
μοριακή κίνηση και στις κρούσεις των μορίων στα τοιχώματα.
Στιβανάκης Νικόλαος – Μηχανολόγος
Μηχανικός Τ.Ε.
4
• Συμπίεση: το εμβολο μειώνει τον
όγκο άρα και αυξάνει την πίεση.
Κατανάλωση έργου.
• Εκτόνωση: το εμβολο αυξάνει τον
όγκο άρα και μειώνει την πίεση.
Παραγωγή έργου.

5. Στόχοι του σημερινού μαθήματος:
Μετά το τέλος του σημερινού μαθήματος πρέπει να
είστε σε θέση:
• Να περιγράφετε τον βασικό κινηματικό μηχανισμό
εμβόλου – διωστήρα – στροφαλοφόρου.
• Να ορίζετε την έννοια του χρόνου (stroke).
• Να αναφέρετε τις πέντε διεργασίες του κύκλου
Μ.Ε.Κ.
• Να περιγράφετε τον κύκλο λειτουργίας των ΜΕΚ
(4χρονων Otto).
5
Στιβανάκης Νικόλαος – Μηχανολόγος
Μηχανικός Τ.Ε.

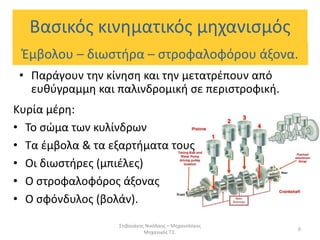

6. Βασικός κινηματικός μηχανισμός
• Παράγουν την κίνηση και την μετατρέπουν από
ευθύγραμμη και παλινδρομική σε περιστροφική.
Στιβανάκης Νικόλαος – Μηχανολόγος
Μηχανικός Τ.Ε.
6
Έμβολου – διωστήρα – στροφαλοφόρου άξονα.
Κυρία μέρη:
• Το σώμα των κυλίνδρων
• Τα έμβολα & τα εξαρτήματα τους
• Οι διωστήρες (μπιέλες)
• Ο στροφαλοφόρος άξονας
• Ο σφόνδυλος (βολάν).

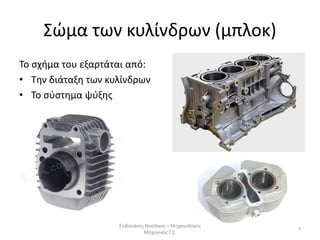

7. Σώμα των κυλίνδρων (μπλοκ)
Το σχήμα του εξαρτάται από:
• Την διάταξη των κυλίνδρων
• Το σύστημα ψύξης
Στιβανάκης Νικόλαος – Μηχανολόγος
Μηχανικός Τ.Ε.
7

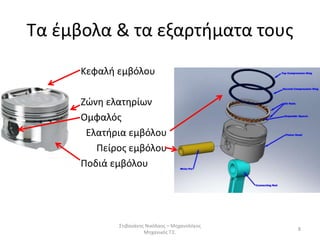

8. Τα έμβολα & τα εξαρτήματα τους
Στιβανάκης Νικόλαος – Μηχανολόγος
Μηχανικός Τ.Ε.
8
Κεφαλή εμβόλου
Ζώνη ελατηρίων
Ομφαλός
Ελατήρια εμβόλου
Πείρος εμβόλου
Ποδιά εμβόλου

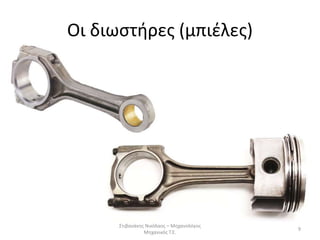

9. Οι διωστήρες (μπιέλες)
Στιβανάκης Νικόλαος – Μηχανολόγος
Μηχανικός Τ.Ε.
9

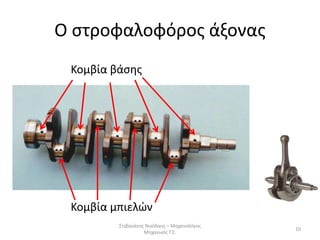

10. Ο στροφαλοφόρος άξονας
Στιβανάκης Νικόλαος – Μηχανολόγος
Μηχανικός Τ.Ε.
10
Κομβία βάσης
Κομβία μπιελών

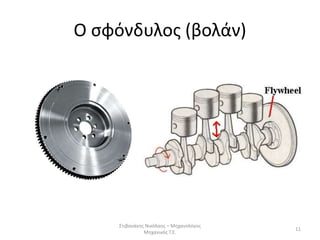

11. Ο σφόνδυλος (βολάν)
Στιβανάκης Νικόλαος – Μηχανολόγος
Μηχανικός Τ.Ε.
11

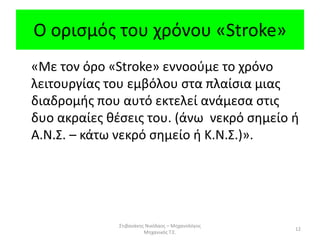

12. Ο ορισμός του χρόνου «Stroke»
«Με τον όρο «Stroke» εννοούμε το χρόνο
λειτουργίας του εμβόλου στα πλαίσια μιας
διαδρομής που αυτό εκτελεί ανάμεσα στις
δυο ακραίες θέσεις του. (άνω νεκρό σημείο ή
Α.Ν.Σ. – κάτω νεκρό σημείο ή Κ.Ν.Σ.)».
Στιβανάκης Νικόλαος – Μηχανολόγος
Μηχανικός Τ.Ε.
12

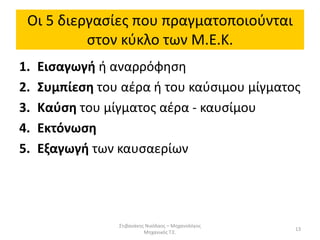

13. Οι 5 διεργασίες που πραγματοποιούνται
στον κύκλο των Μ.Ε.Κ.
1. Εισαγωγή ή αναρρόφηση
2. Συμπίεση του αέρα ή του καύσιμου μίγματος
3. Καύση του μίγματος αέρα - καυσίμου
4. Εκτόνωση
5. Εξαγωγή των καυσαερίων
Στιβανάκης Νικόλαος – Μηχανολόγος
Μηχανικός Τ.Ε.
13

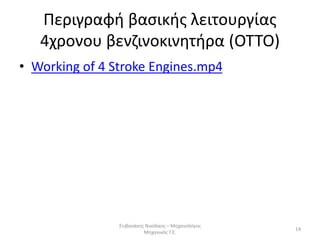

14. Περιγραφή βασικής λειτουργίας
4χρονου βενζινοκινητήρα (OTTO)
• Working of 4 Stroke Engines.mp4
Στιβανάκης Νικόλαος – Μηχανολόγος
Μηχανικός Τ.Ε.
14

15. Στο επόμενο μάθημα:
Περιγραφή βασικής λειτουργίας
2χρονου κινητήρα.
Στιβανάκης Νικόλαος – Μηχανολόγος
Μηχανικός Τ.Ε.
15
