ระดับชั้นเน็ตเวิร์ก
- 1.
- 2.
- 3.
- 4. การบริการแบบ connection oriented และconnectionless ในการทำางานของเครือข่ายส่วนการบริการจะมีการ แบ่งออกเป็น 2 ค่ายได้แก่ (connection oriented)ค่ายที่ต้องการความน่า เชื่อถือของการส่งเช่น PTT มีความต้องการการ สื่อสารดังนี้ – ก่อนการส่งข้อมูลจะต้องมีการสร้างการสื่อสาร ระหว่าง entity ของทั้งผู้ส่งและผู้รับและใช้ หมายเลขการติดต่อนั้นไปจนหมดการสื่อสาร – การสร้างการติดต่อจะมีการตกลงในเรื่องของ ลักษณะการสื่อสาร คุณภาพเป็นต้น – หลังการติดต่อแล้วข้อมูลจะเดินทางได้ 2 ทิศทาง
- 5.
- 6. Connection Connectionle ss การสร้างการ ติดต่อ ต้องการ ไม่ต้องการ แอดเดรสปลาย ทาง ต้องการตอน ติดต่อ ต้องการทุกแพ็ก เกต ลำาดับของแพ็ก เกต รับประกันไม่รับประกัน ควบคุมความผิด พลาด หน้าที่ของชั้น เน็ตเวิร์ก หน้าที่ของชั้น ทรานสปอร์ต ควบคุมการไหล ของข้อมูล ระดับเน็ตเวิร์ก ทำาให้ ระดับเน็ตเวิร์กไม่ ทำาให้ เจรจาตกลง ได้ ไม่ได้
- 7. การทำางานภายในเครือข่ายย่อย ของผู้ให้บริการ การส่งข้อมูลผ่านไปในเครือข่ายย่อยของผู้ ให้บริการมี 2 แบบได้แก่Virtual Circuit และ Datagram Virtual Circuit เป็นการบริการแบบ connection oriented โดยเมื่อมีการติดต่อ ได้แล้วจะทำาการสื่อสารระหว่างต้นทางปลาย ทางแบบจุดต่อจุด โดยมีการหาเส้นทางที่ดี ที่สุดให้ และจะทำาการส่งไปจนสิ้นสุดแล้วจึง ยกเลิกช่องทางการสื่อสาร ตัวอย่างการ
- 9. ส่วน Datagramนั้นจะไม่มีการค้นหาเส้น ทางล่วงหน้า เมื่อแต่ละโหนดได้รับpacket มาจะทำาการหาว่าเส้นทางขณะนั้นเส้นทางใด ดีที่สุดก็จะส่งต่อไป ดังนั้นจึงเป็นไปได้ที่ packet จะไม่เรียงลำาดับกันไปถึงปลายทาง โดยหากเป็น connecttion oriented แล้ว จะให้ โหนดปลายทางทำาหน้าที่จัดเรียงข้อมูล เอง และ หากเป็น connectionless จะให้ โฮสต์ที่รับข้อมูลทำาหน้าที่
- 10. การเปรียบเทียบระหว่าง virtual circuit และdatagram ในการส่งข้อมูลผ่านเครื่อข่ายด้วยวิธี virtual circuit นอกจากจะต้องมีการสร้างการติดต่อ และยกเลิกการติดต่อแล้วจะต้องเสียที่ของ ตารางการหาเส้นทางสำาหรับทุก ๆ หลายเลข เซอร์กิต ส่วนดาต้าแกรมไม่ต้องมีตารางการหาเส้น ทาง แต่อาจจะต้องมีตารางซึ่งใช้ในการ คำานวณหาแพ็กเกตที่เข้ามาว่าควรจะไปยัง เส้นทางใดบ้างเพื่อให้การเดินทางไปได้
- 12. หมายเลขแอดเดรสของตัวแรกในแต่ละเครือข่าย จะเป็นหมายเลขของเครือข่ายเพื่อการค้นหาเส้น ทาง และหมายเลขตัวสุดท้ายแต่ละเครือข่ายจะ เป็นหมายเลขของ broadcastเพื่อการส่งข้อมูล ไปหาทุกๆ โหนดในเครือข่าย 127.xx.xx.xx จะสงวนไว้เป็นลูปแบ็กแอดเดรส แพ็กเกตที่ส่งไปในหมายเลขดังกล่าวจะไม่ส่งไป ข้างนอกเครื่อง ปกติใช้ทดสอบซอฟต์แวร์ที่ทำางาน บนเครื่องของตนเอง
- 13. การแปลงไอพีแอดเดรสเป็น แอดเดรสในระดับชั้นดาต้าลิงค์ ในการส่งข้อมูลจากชั้นเน็ตเวิร์กซึ่งใช้ ip address เป็นตัวบ่งบอกถึงต้นทางและปลาย ทางนั้นจะมีการเรียกใช้งานผ่านไปยังชั้น ดาต้าลิงค์ซึ่งในชั้นดาต้าลิงค์เช่นเครือข่ายอี เธอเน็ตจะมีการส่งข้อมูลด้วยหมายเลข MAC ซึ่งในรายละเอียดของเฟรมอีเธอเน็ตมีดังรูปที่ 10.7 ก และแอดเดรสของการ์ดจะมีราย ละเอียดดังรูปที่ 10.17 ข ในการสื่อสารระหว่างผู้ส่งและผู้รับจะต้องมี
- 14. ในกรณีของเครือข่ายแบบอีเธอเน็ตจะใช้ Address Resolution Protocolทำาการ แพร่กระจายข้อมูลไปยังเครือข่ายเพื่อถามว่า ip address ที่ต้องการสื่อสารด้วยเป็นใคร เมื่อผู้รับที่มีไอพีตรงกับที่มีคนร้องขอมา จะ ทำาการตอบกลับโดยส่งฟิสิคอลหรือ MAC address กลับไปให้ผู้ร้อง และทำาการสื่อสาร ด้วยชั้นดาต้าลิงค์ต่อไป

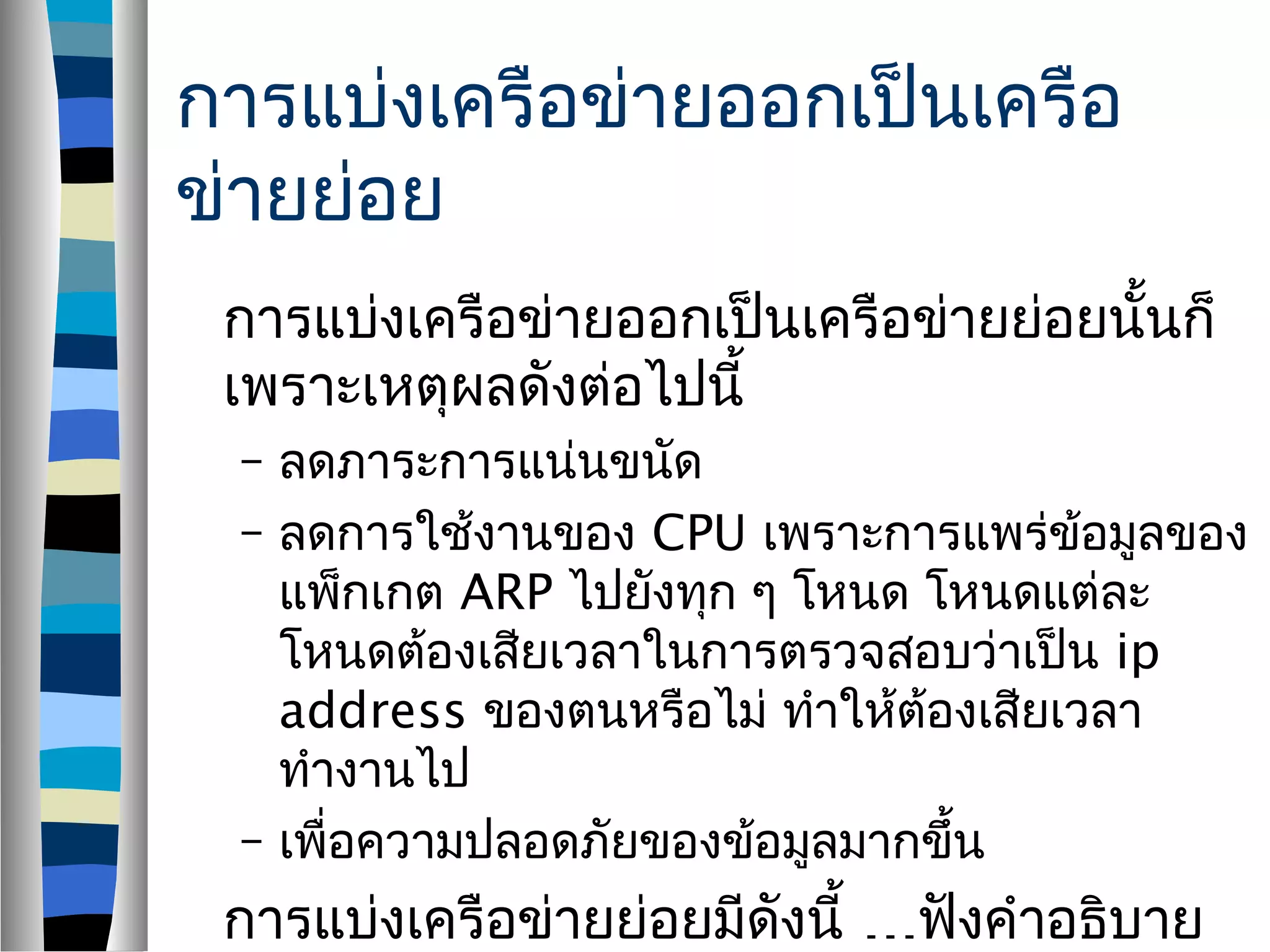

- 15. การแบ่งเครือข่ายออกเป็นเครือ ข่ายย่อย การแบ่งเครือข่ายออกเป็นเครือข่ายย่อยนั้นก็ เพราะเหตุผลดังต่อไปนี้ – ลดภาระการแน่นขนัด – ลดการใช้งานของCPU เพราะการแพร่ข้อมูลของ แพ็กเกต ARP ไปยังทุก ๆ โหนด โหนดแต่ละ โหนดต้องเสียเวลาในการตรวจสอบว่าเป็น ip address ของตนหรือไม่ ทำาให้ต้องเสียเวลา ทำางานไป – เพื่อความปลอดภัยของข้อมูลมากขึ้น …การแบ่งเครือข่ายย่อยมีดังนี้ ฟังคำาอธิบาย
- 16. การแพร่ข้อมูลเฉพาะกลุ่มภายใน อินเตอร์เน็ต ในการติดต่อสื่อสารเป็นกลุ่มพร้อม ๆ กันนั้น จะใช้ไอพีคลาสD ซึ่งขึ้นต้นด้วย 224.x.x.x โดยจะมีหมายเลขทั้งหมด กว่า 250 ล้านกลุ่ม
- 17. CIDR (Classless Inter DomainRouting) การแบ่งไอพีของคลาส C ออกเป็นกลุ่ม ๆตาม ความต้องการแต่จะโดยการแบ่งจะแบ่งตาม จำานวนเลขสองยกกำาลัง เมื่อทำาการจัดสรรแล้วจะมีการกำาหนด netmask ของแต่ละเครือข่ายเพื่อทำาการ ค้นหาว่าหากมีใครจะสื่อสารกับเครือข่ายดัง กล่าวจะส่งไปในช่องทางใด
