1. บทที่ 4 การสื่อสารข้อมูล ในระบบคอมพิวเตอร์ รหัส 4121001 เทคโนโลยีสารสนเทศและคอมพิวเตอร์พื้นฐาน 3 (2-2) หน่วยกิจ ผู้สอน อ . กีรศักดิ์ พะยะ โปรแกรมวิชาวิทยาการคอมพิวเตอร์

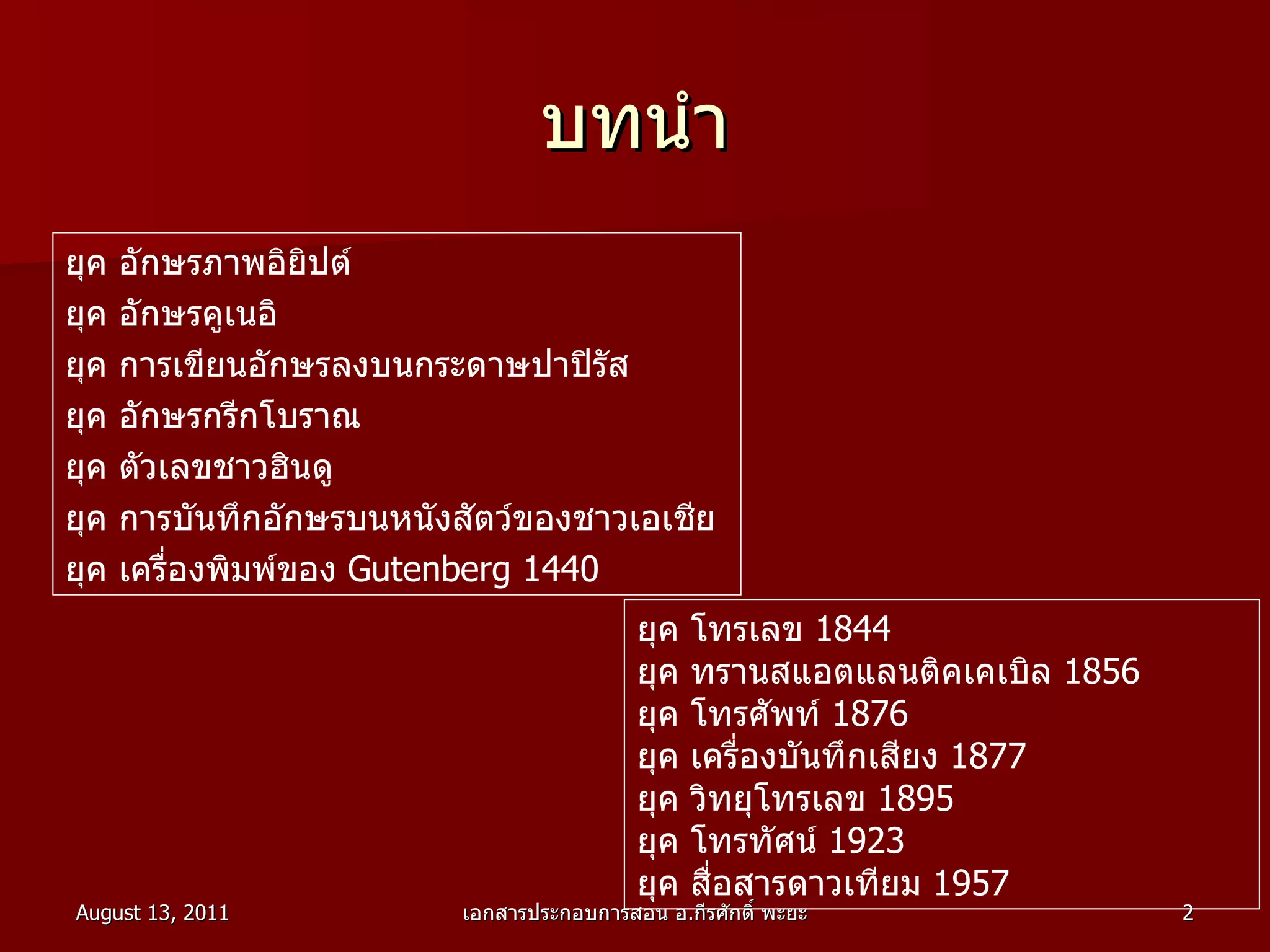

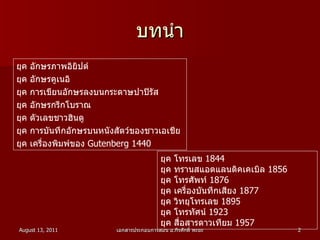

2. บทนำ ยุค อักษรภาพอิยิปต์ ยุค อักษรคูเนอิ ยุค การเขียนอักษรลงบนกระดาษปาปิรัส ยุค อักษรกรีกโบราณ ยุค ตัวเลขชาวฮินดู ยุค การบันทึกอักษรบนหนังสัตว์ของชาวเอเชีย ยุค เครื่องพิมพ์ของ Gutenberg 1440 ยุค โทรเลข 1844 ยุค ทรานสแอตแลนติคเคเบิล 1856 ยุค โทรศัพท์ 1876 ยุค เครื่องบันทึกเสียง 1877 ยุค วิทยุโทรเลข 1895 ยุค โทรทัศน์ 1923 ยุค สื่อสารดาวเทียม 1957

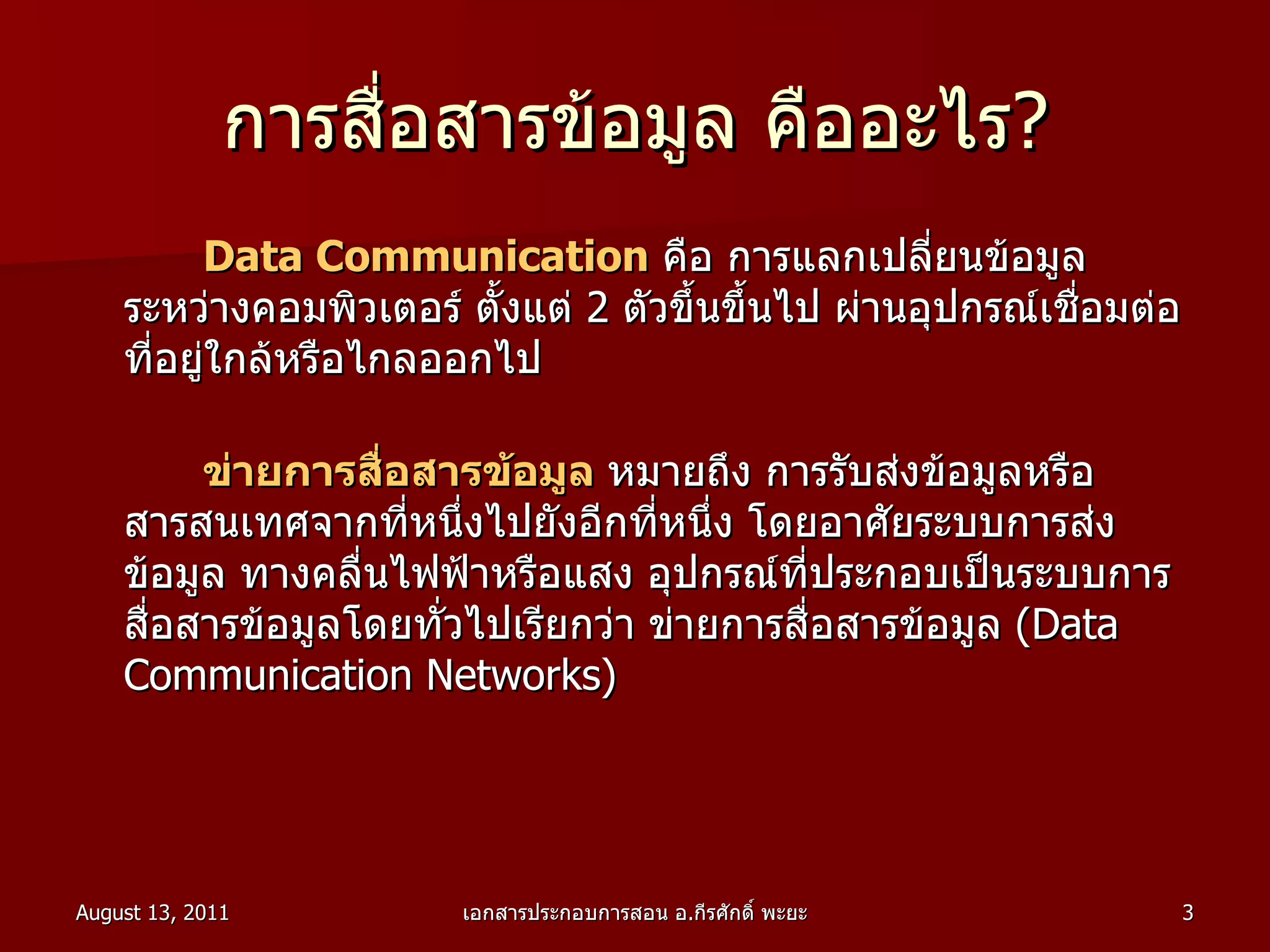

3. การสื่อสารข้อมูล คืออะไร? Data Communication คือ การแลกเปลี่ยนข้อมูลระหว่างคอมพิวเตอร์ ตั้งแต่ 2 ตัวขึ้นขึ้นไป ผ่านอุปกรณ์เชื่อมต่อที่อยู่ใกล้หรือไกลออกไป ข่ายการสื่อสารข้อมูล หมายถึง การรับส่งข้อมูลหรือสารสนเทศจากที่หนึ่งไปยังอีกที่หนึ่ง โดยอาศัยระบบการส่งข้อมูล ทางคลื่นไฟฟ้าหรือแสง อุปกรณ์ที่ประกอบเป็นระบบการสื่อสารข้อมูลโดยทั่วไปเรียกว่า ข่ายการสื่อสารข้อมูล ( Data Communication Networks )

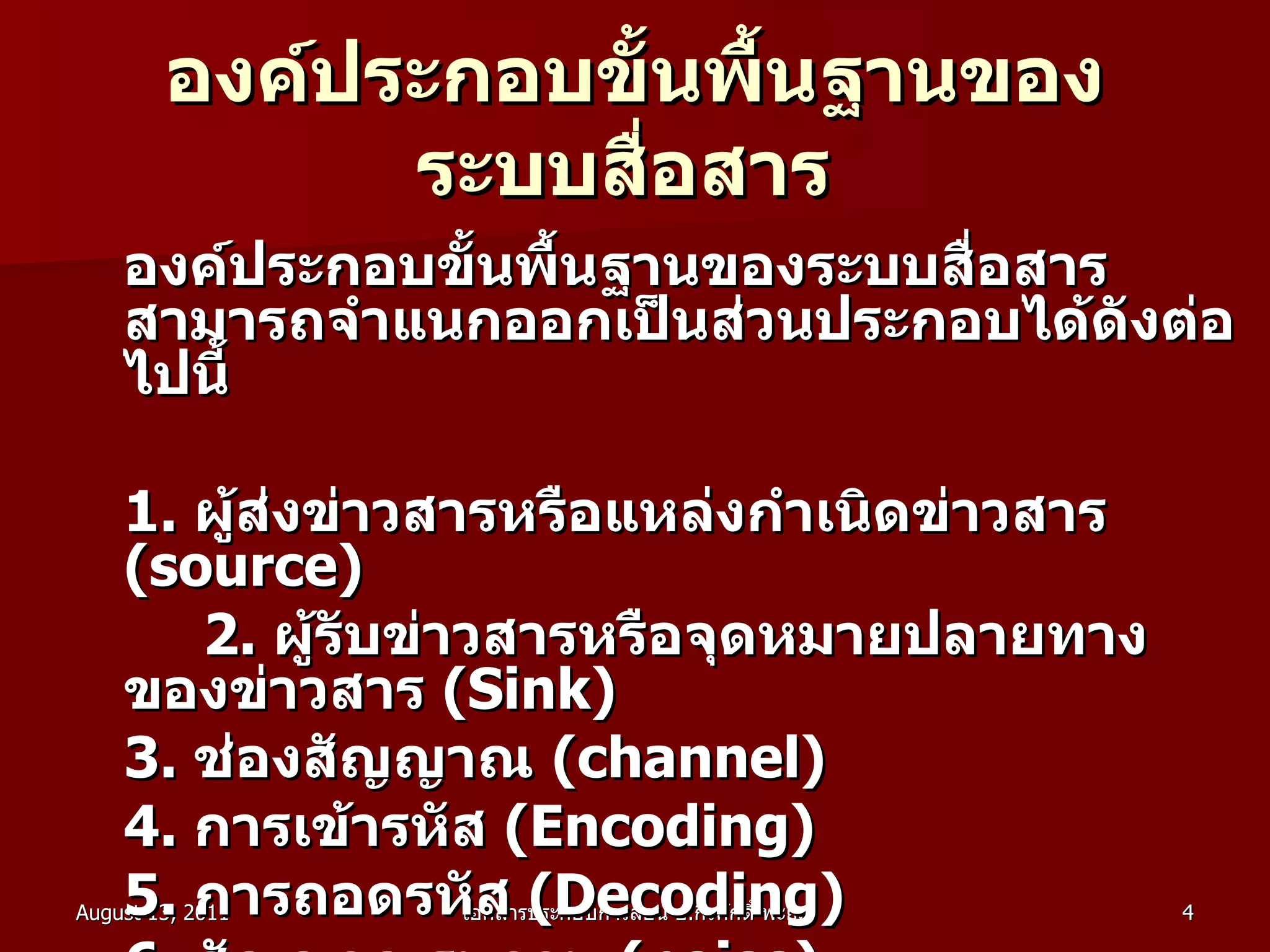

4. องค์ประกอบขั้นพื้นฐานของระบบสื่อสาร องค์ประกอบขั้นพื้นฐานของระบบสื่อสาร สามารถจำแนกออกเป็นส่วนประกอบได้ดังต่อไปนี้ 1 . ผู้ส่งข่าวสารหรือแหล่งกำเนิดข่าวสาร ( source ) 2 . ผู้รับข่าวสารหรือจุดหมายปลายทางของข่าวสาร ( Sink ) 3 . ช่องสัญญาณ ( channel ) 4 . การเข้ารหัส ( Encoding ) 5 . การถอดรหัส ( Decoding ) 6 . สัญญาณรบกวน ( noise )

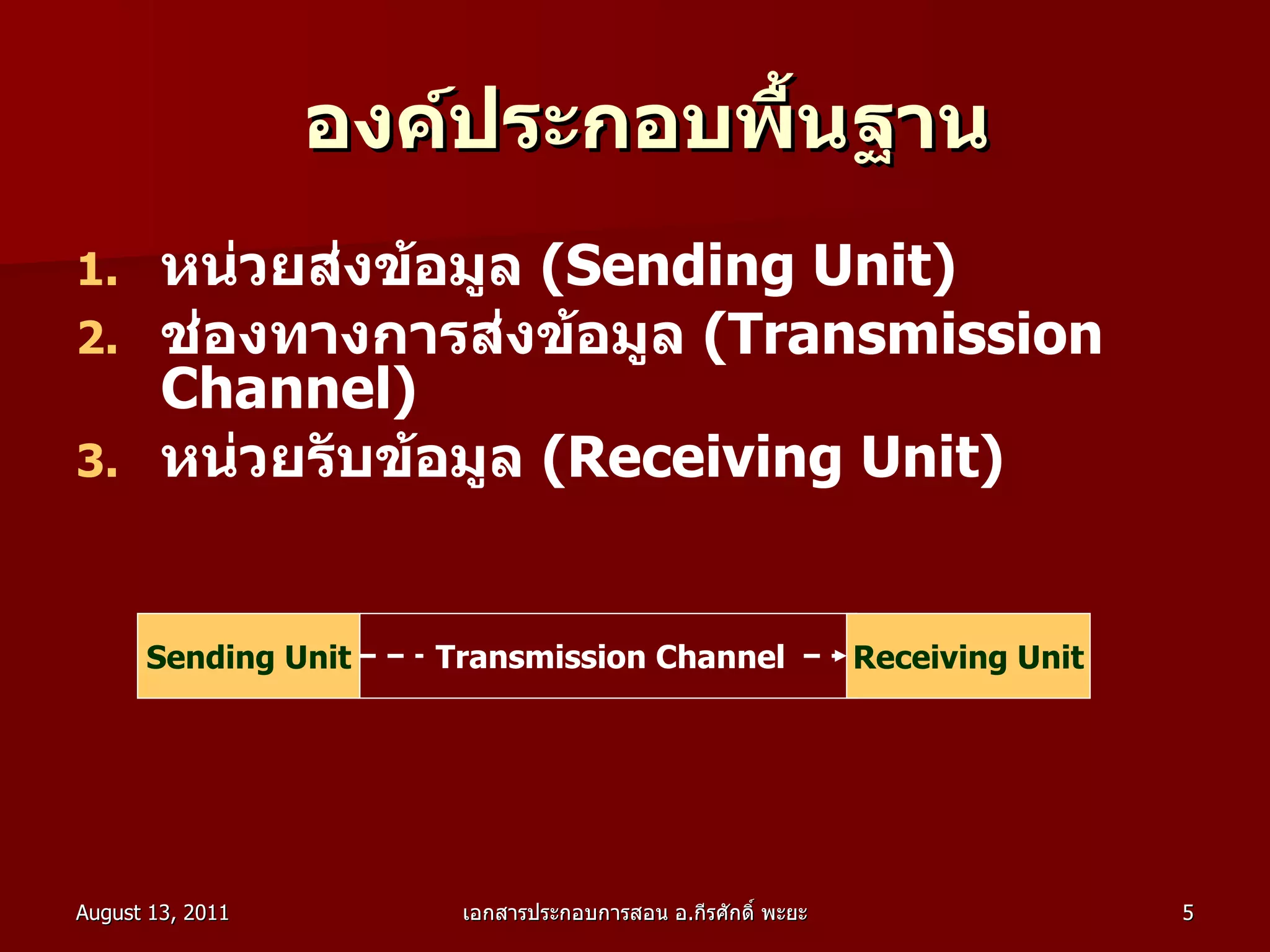

5. องค์ประกอบพื้นฐาน หน่วยส่งข้อมูล ( Sending Unit ) ช่องทางการส่งข้อมูล ( Transmission Channel ) หน่วยรับข้อมูล ( Receiving Unit ) Sending Unit Receiving Unit Transmission Channel

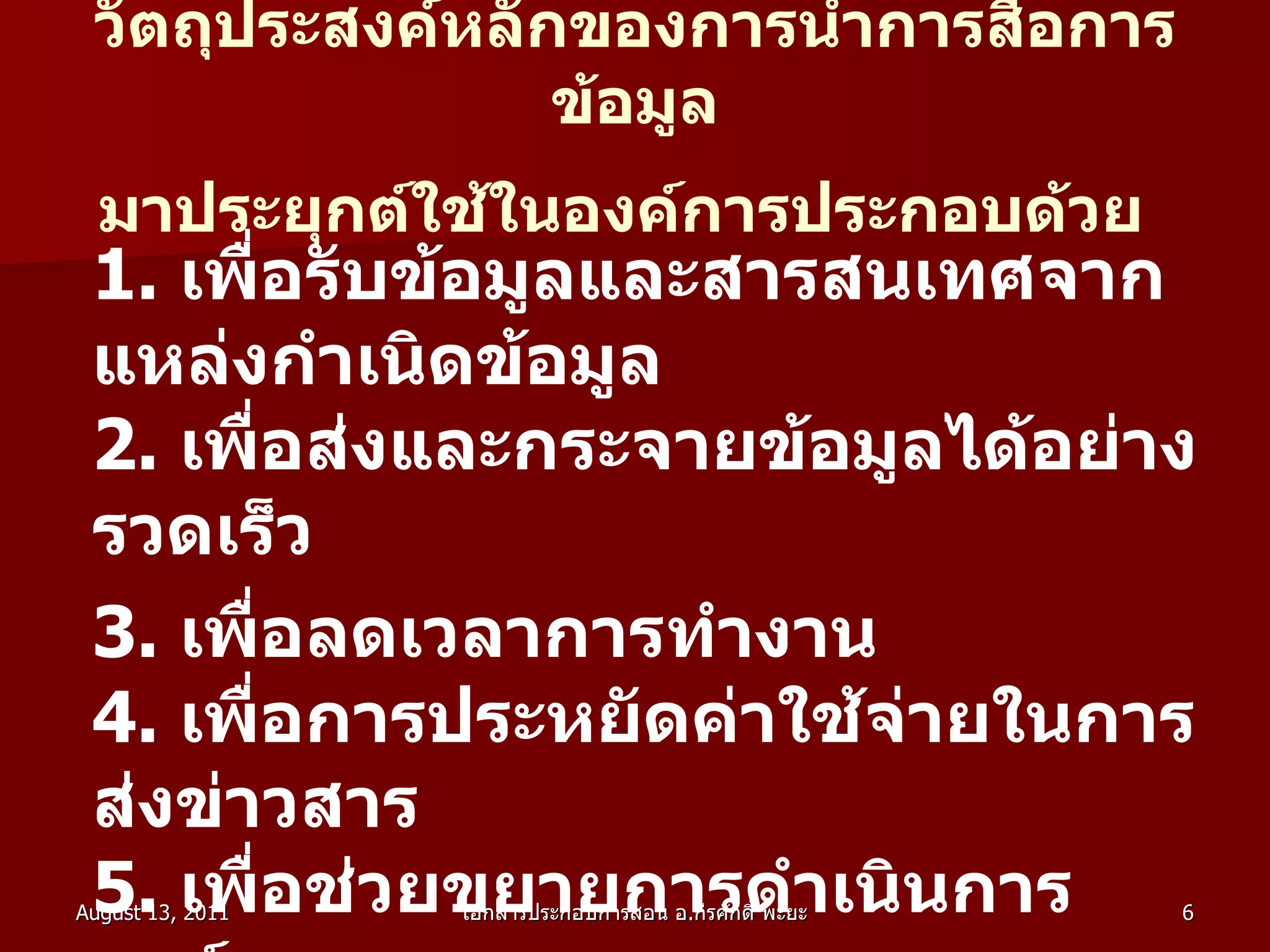

6. วัตถุประสงค์หลักของการนำการสื่อการข้อมูล มาประยุกต์ใช้ในองค์การประกอบด้วย 1 . เพื่อรับข้อมูลและสารสนเทศจากแหล่งกำเนิดข้อมูล 2 . เพื่อส่งและกระจายข้อมูลได้อย่างรวดเร็ว 3 . เพื่อลดเวลาการทำงาน 4 . เพื่อการประหยัดค่าใช้จ่ายในการส่งข่าวสาร 5 . เพื่อช่วยขยายการดำเนินการองค์การ 6 . เพื่อช่วยปรับปรุงการบริหารขององค์การ

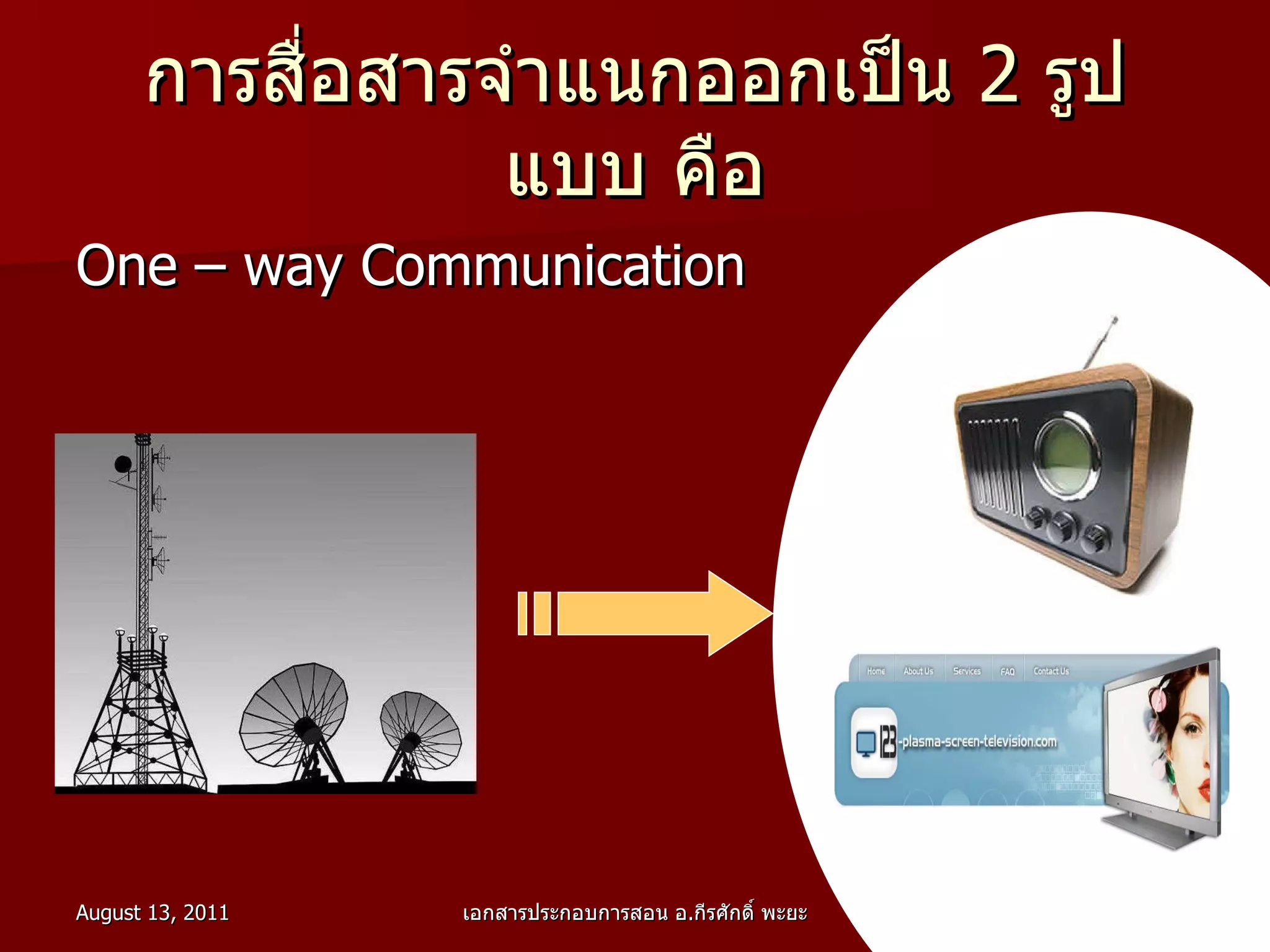

7. การสื่อสารจำแนกออกเป็น 2 รูปแบบ คือ One – way Communication

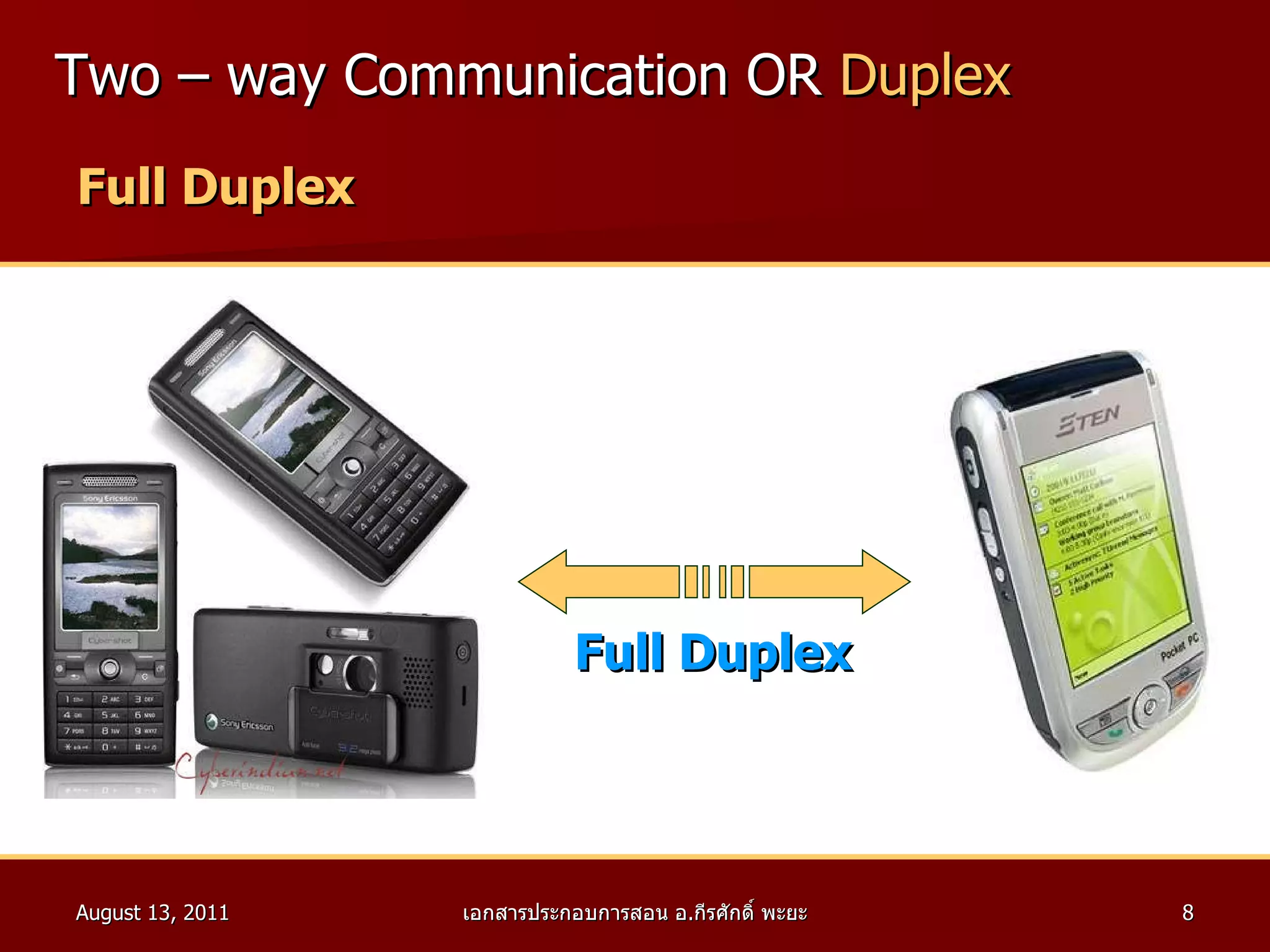

8. Two – way Communication OR Duplex Full Duplex ฆ Full Duplex

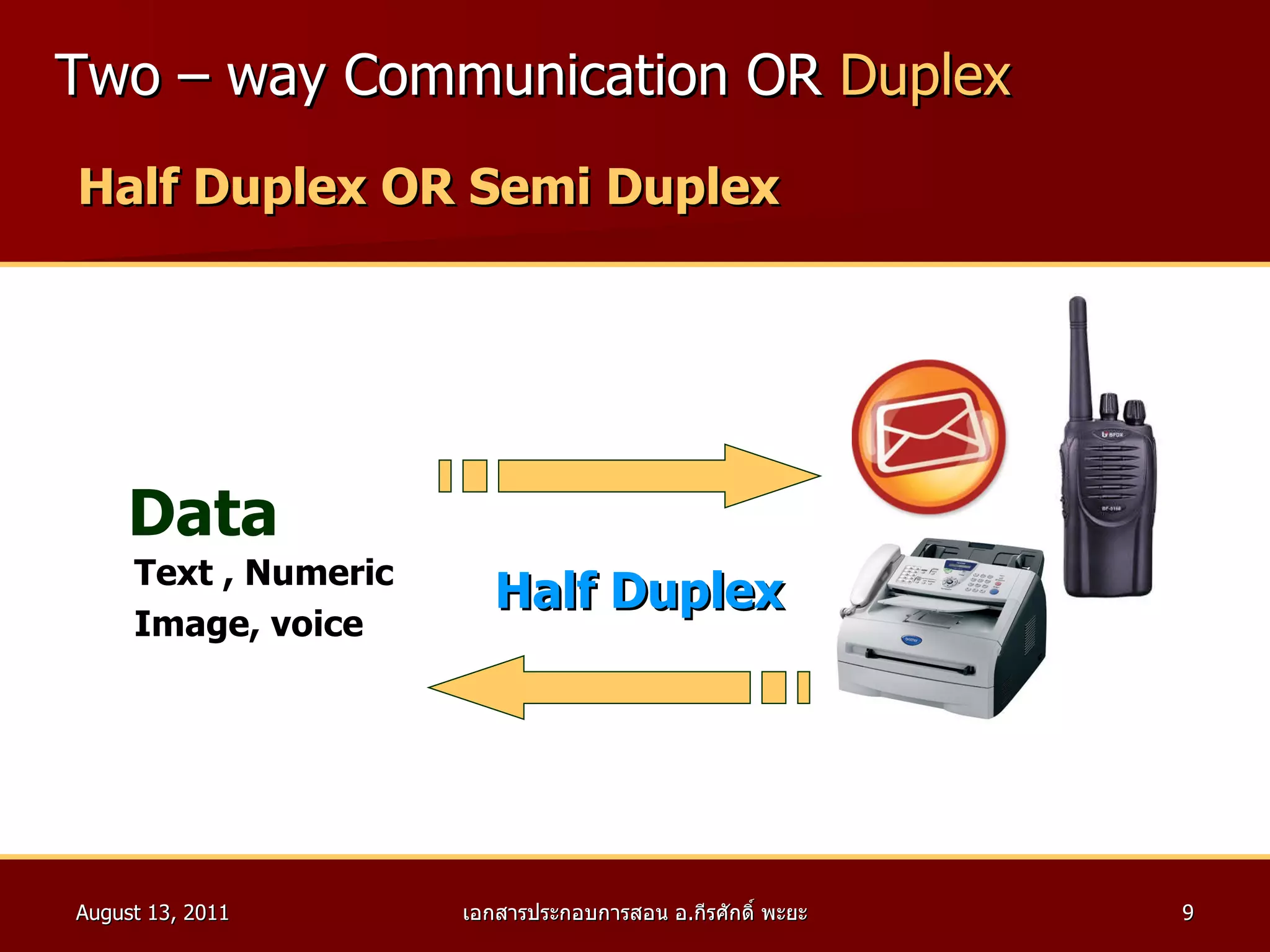

9. Two – way Communication OR Duplex Half Duplex OR Semi Duplex Half Duplex Data Text , Numeric Image, voice

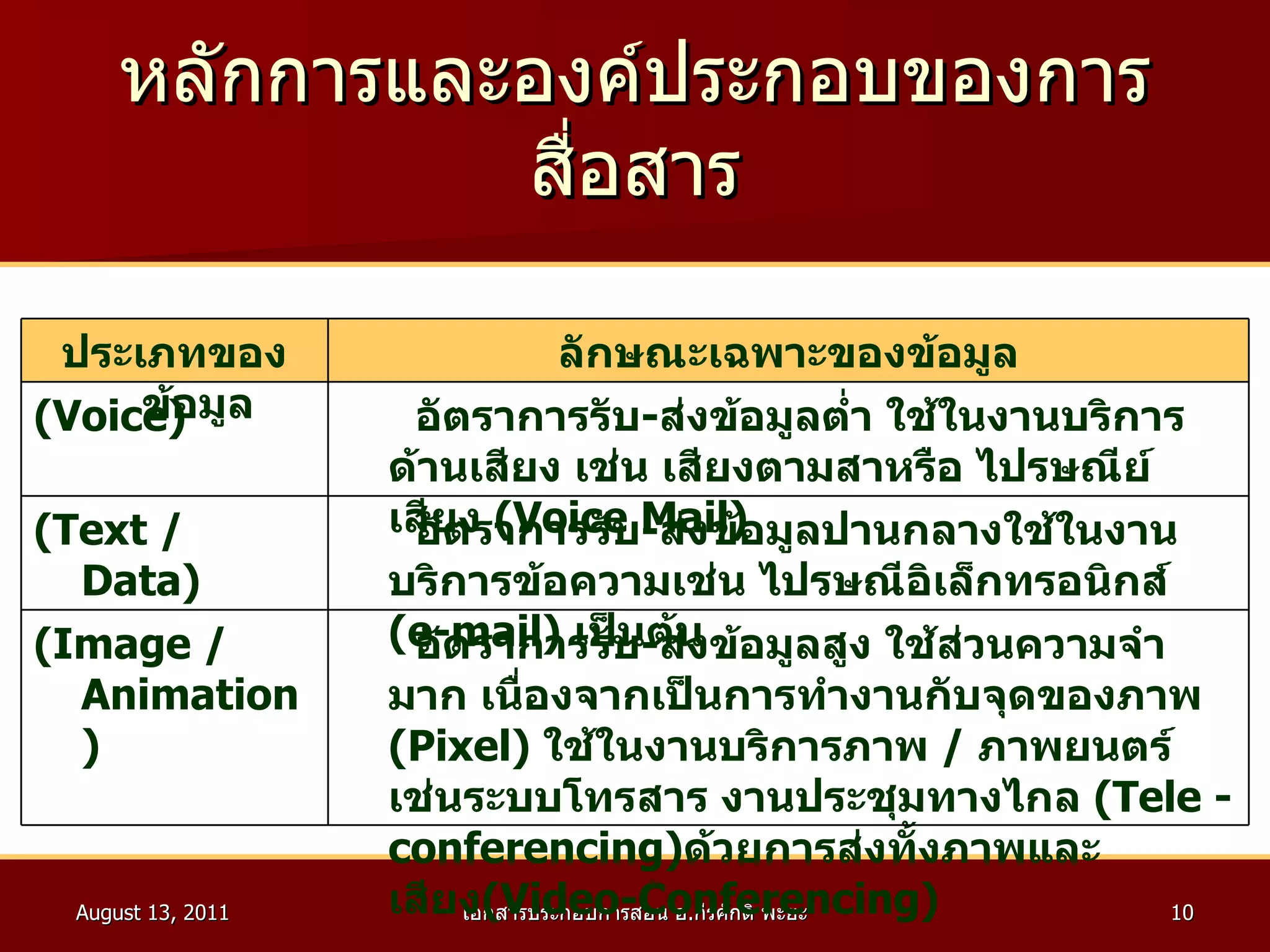

10. หลักการและองค์ประกอบของการสื่อสาร อัตราการรับ - ส่งข้อมูลสูง ใช้ส่วนความจำมาก เนื่องจากเป็นการทำงานกับจุดของภาพ ( Pixel ) ใช้ในงานบริการภาพ / ภาพยนตร์ เช่นระบบโทรสาร งานประชุมทางไกล ( Tele -conferencing ) ด้วยการส่งทั้งภาพและเสียง ( Video-Conferencing ) ( Image / Animation ) อัตราการรับ - ส่งข้อมูลปานกลางใช้ในงานบริการข้อความเช่น ไปรษณีอิเล็กทรอนิกส์ ( e-mail ) เป็นต้น (Text / Data) อัตราการรับ - ส่งข้อมูลต่ำ ใช้ในงานบริการด้านเสียง เช่น เสียงตามสาหรือ ไปรษณีย์เสียง ( Voice Mail ) ( Voice ) ลักษณะเฉพาะของข้อมูล ประเภทของข้อมูล

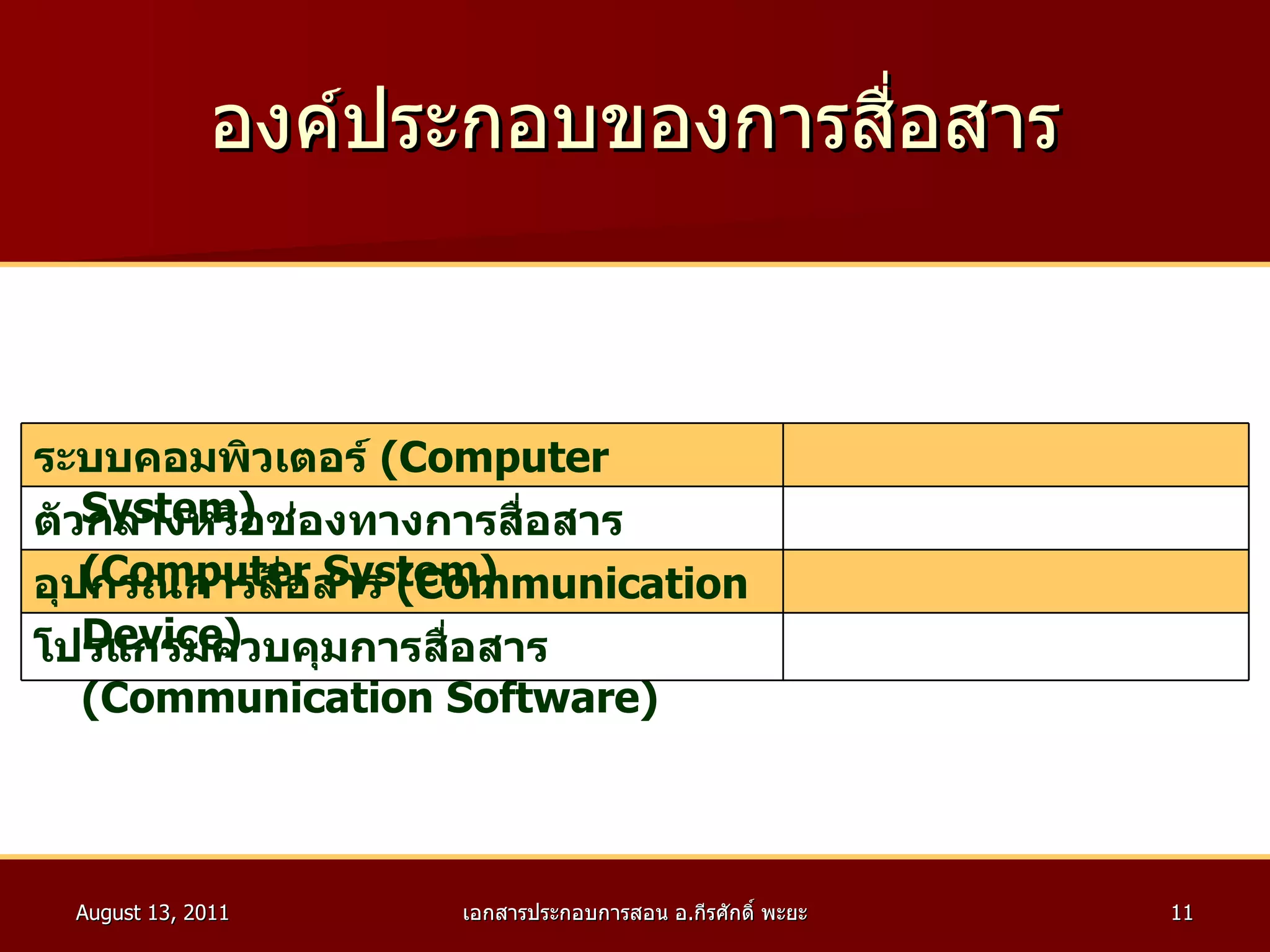

11. องค์ประกอบของการสื่อสาร โปรแกรมควบคุมการสื่อสาร ( Communication Software ) อุปกรณ์การสื่อสาร ( Communication Device ) ตัวกลางหรือช่องทางการสื่อสาร ( Computer System ) ระบบคอมพิวเตอร์ ( Computer System )

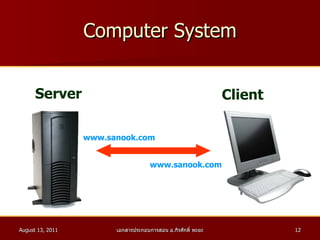

12. Computer System Server Client www.sanook.com www.sanook.com

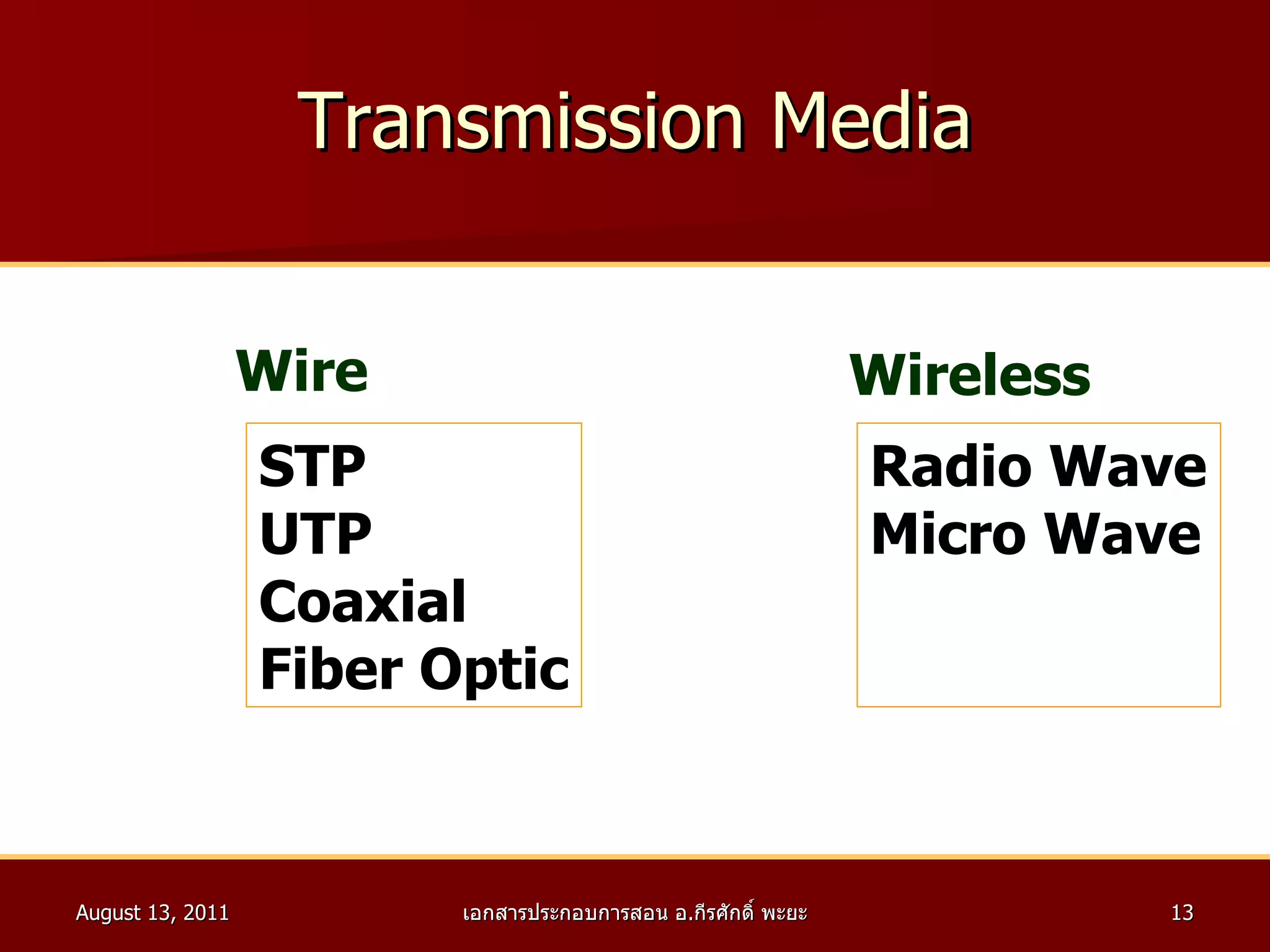

13. Transmission Media Wireless Wire STP UTP Coaxial Fiber Optic Radio Wave Micro Wave

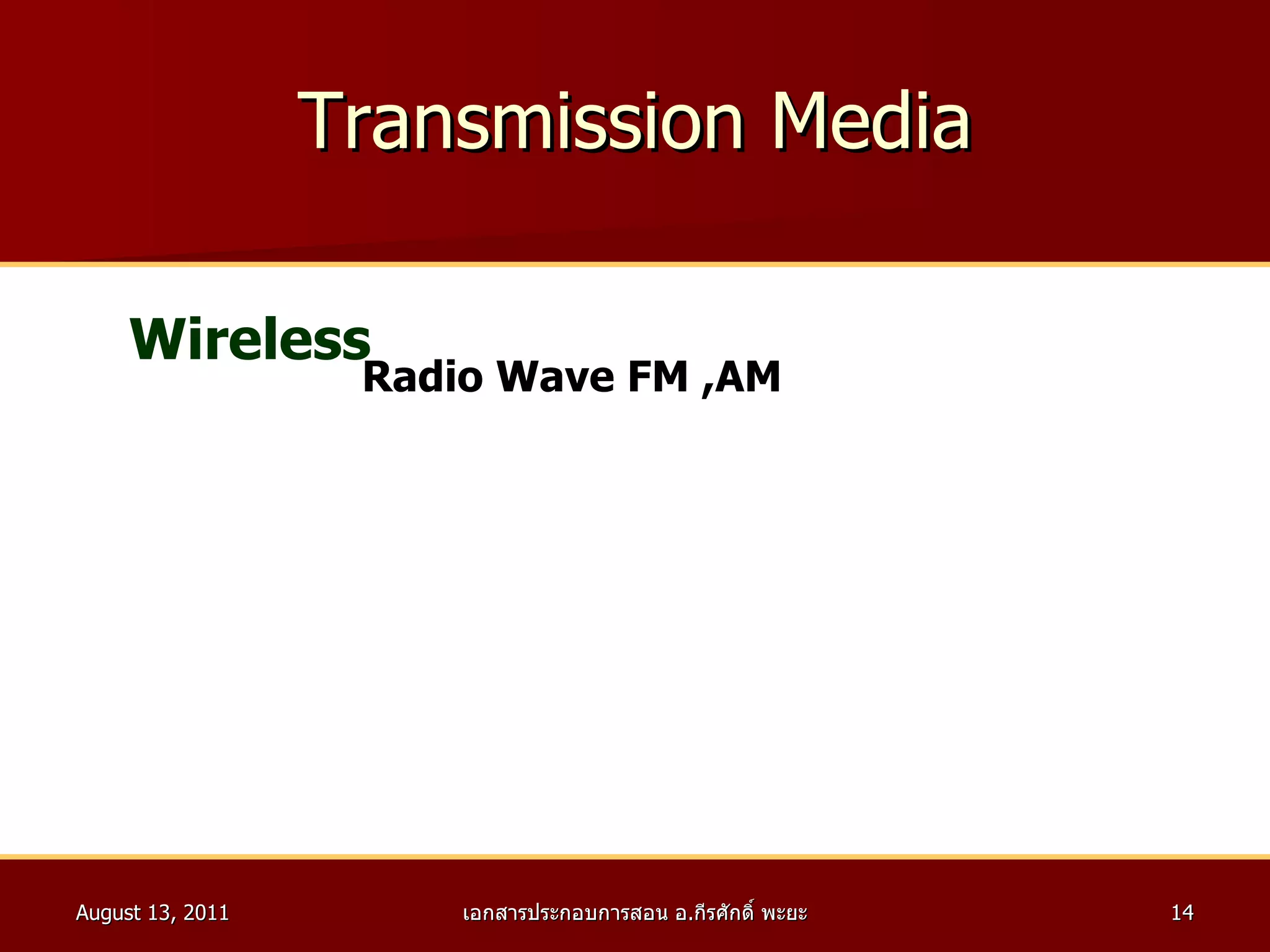

14. Transmission Media Wireless Radio Wave FM ,AM

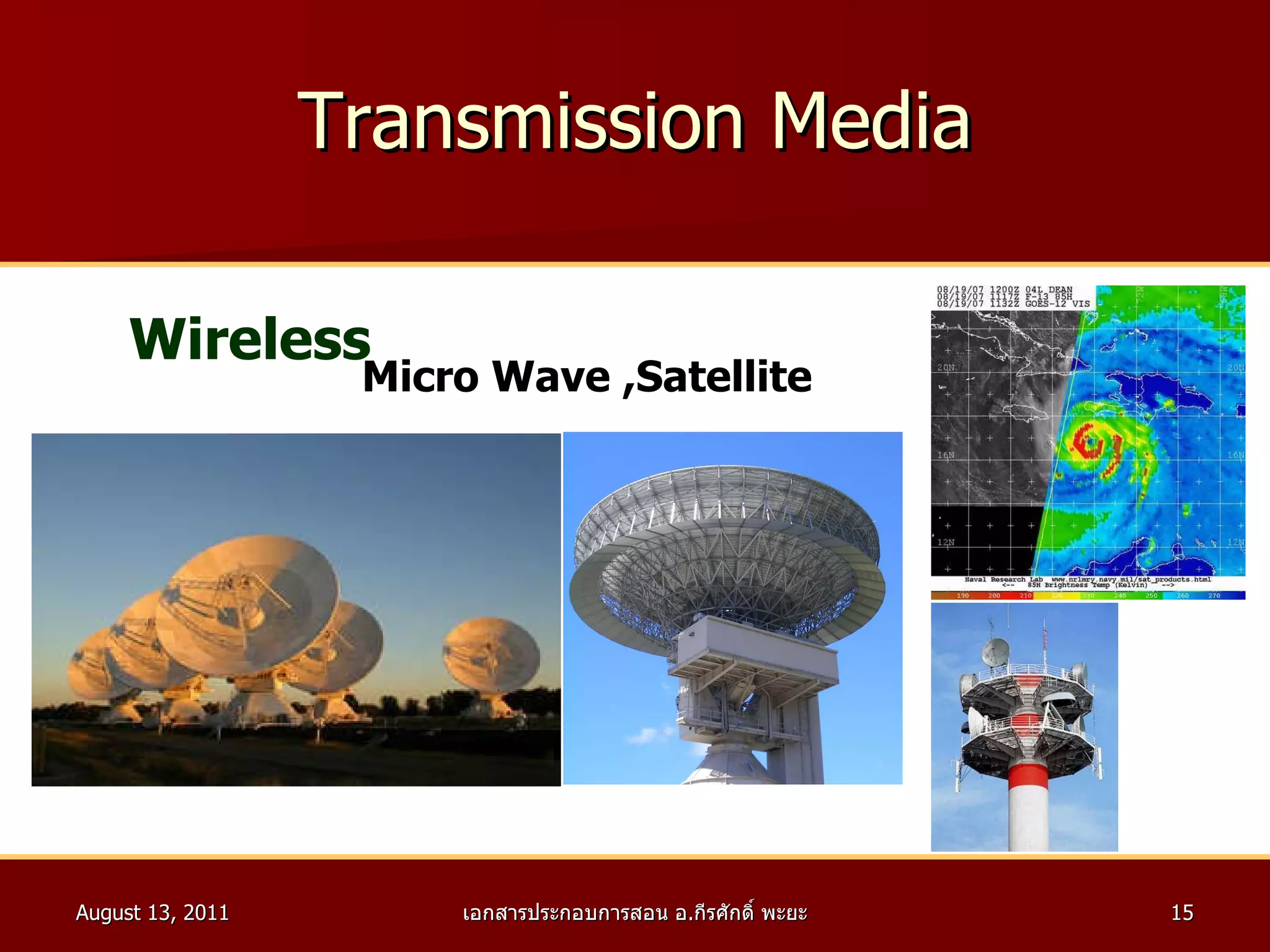

15. Transmission Media Wireless Micro Wave ,Satellite

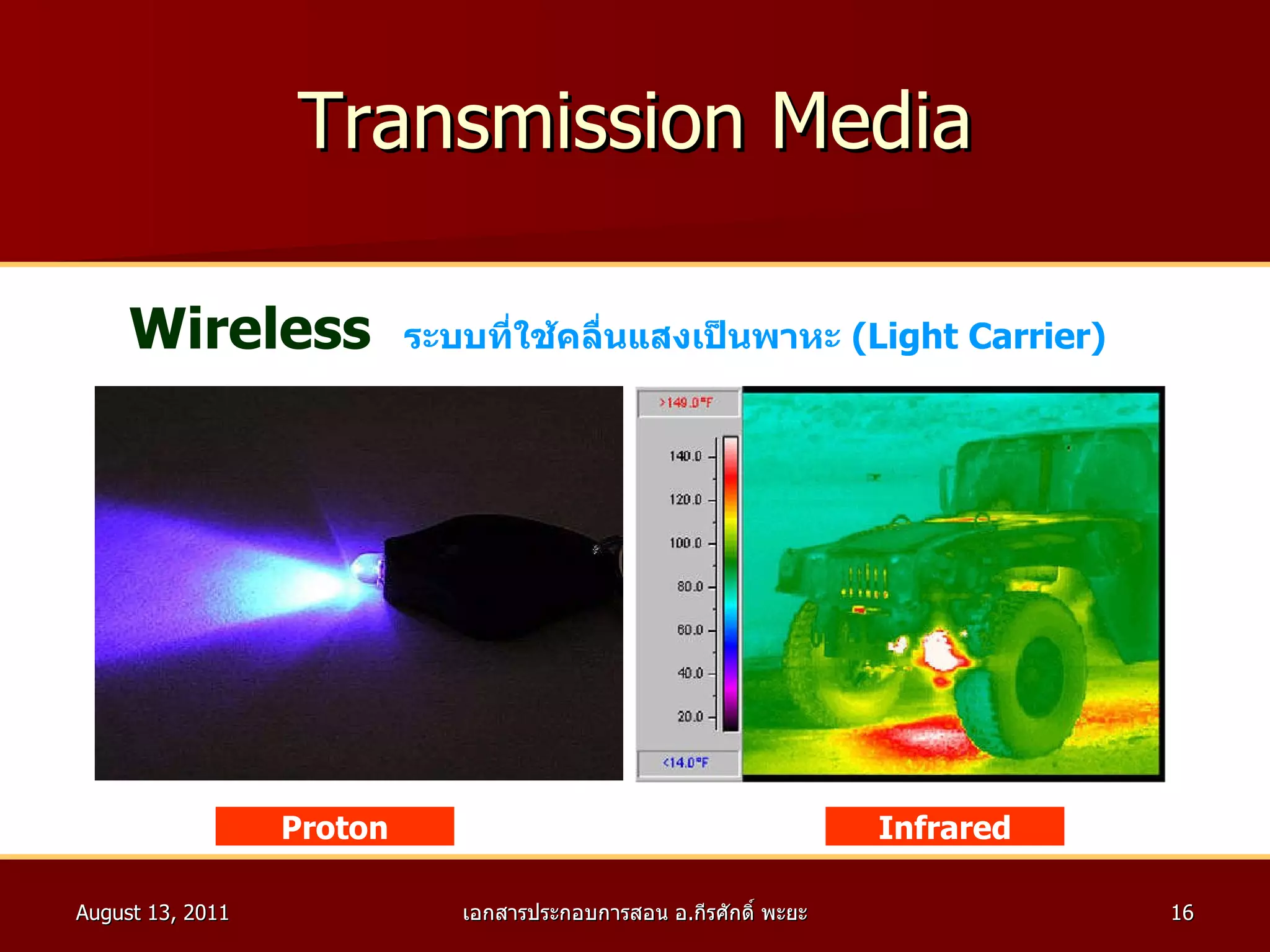

16. Transmission Media Wireless ระบบที่ใช้คลื่นแสงเป็นพาหะ ( Light Carrier ) Infrared Proton

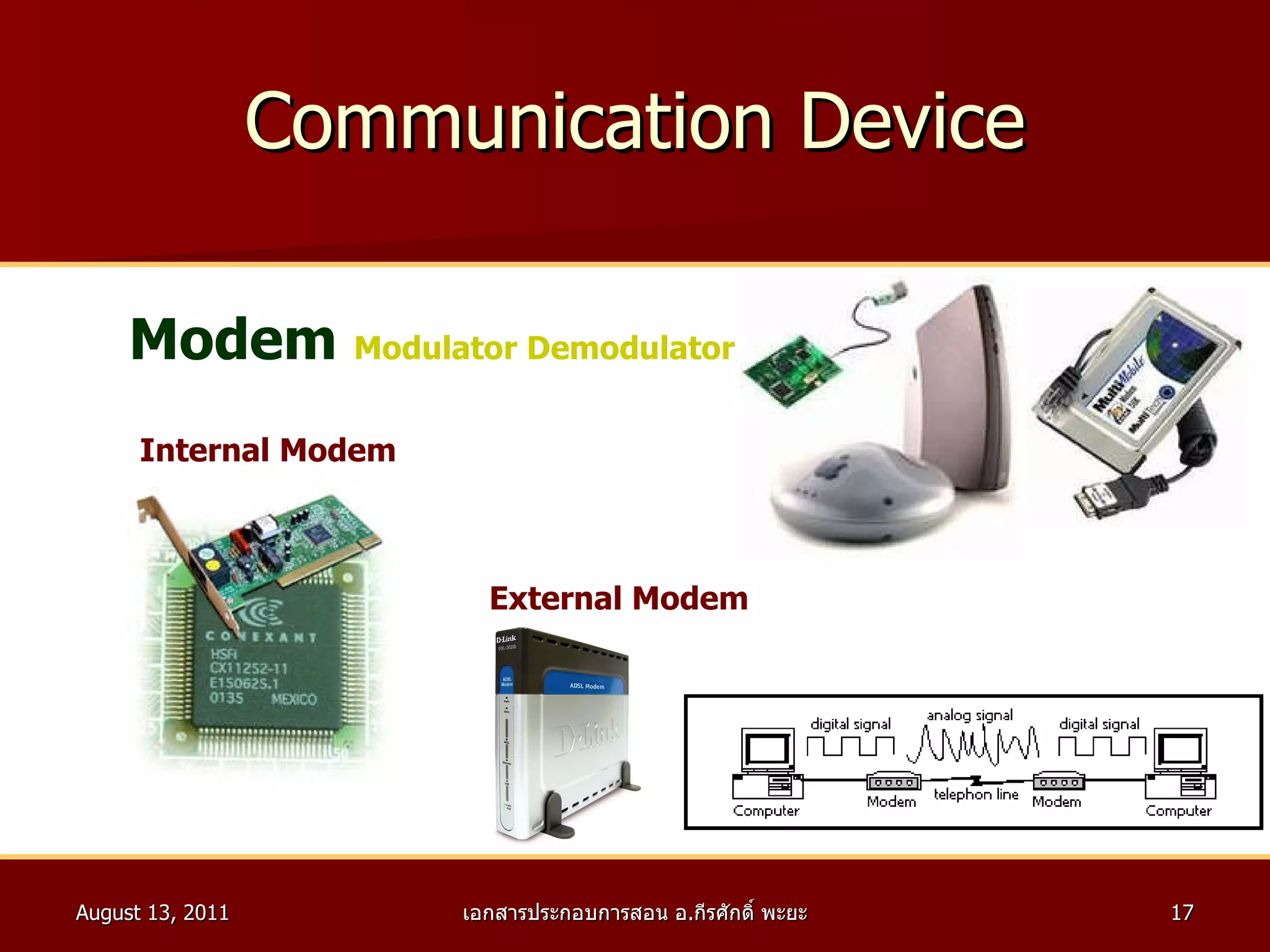

17. Communication Device Modem Modulator Demodulator Internal Modem External Modem

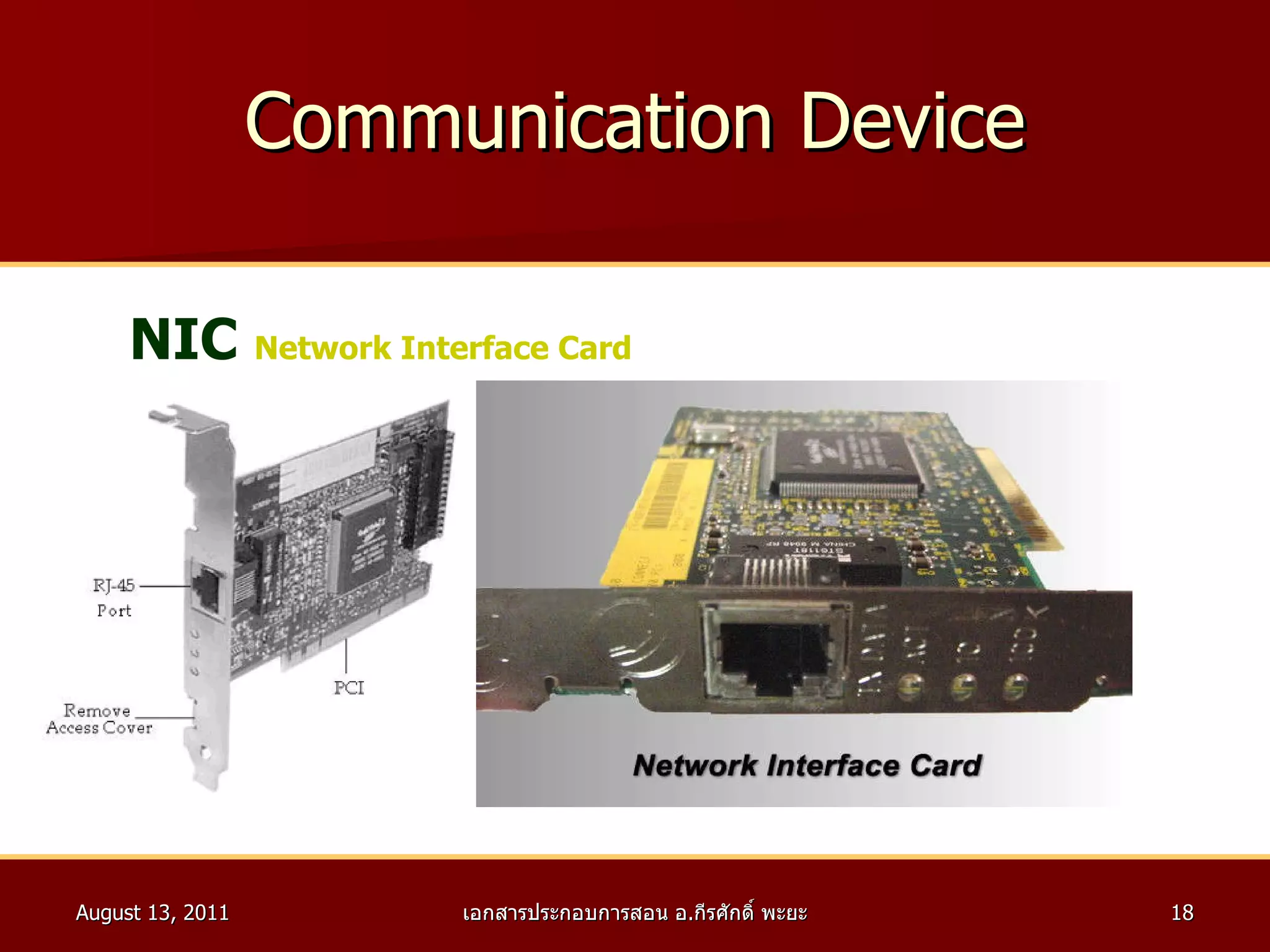

18. Communication Device NIC Network Interface Card

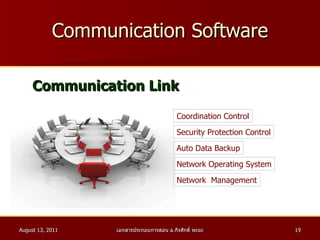

19. Communication Software Communication Link Coordination Control Network Operating System Security Protection Control Auto Data Backup Network Management

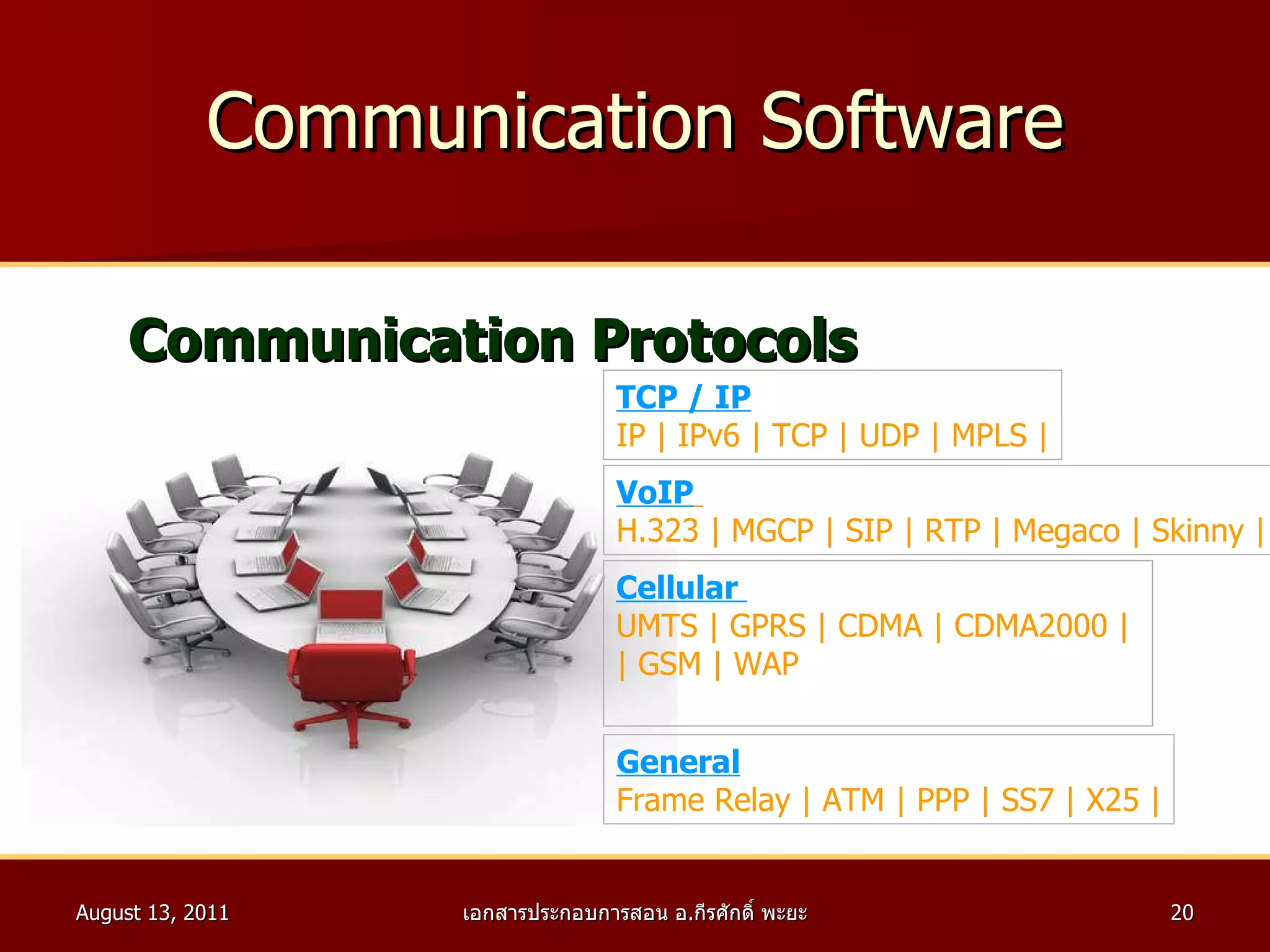

20. Communication Software Communication Protocols TCP / IP IP | IPv6 | TCP | UDP | MPLS | Cellular UMTS | GPRS | CDMA | CDMA2000 | | GSM | WAP VoIP H.323 | MGCP | SIP | RTP | Megaco | Skinny | General Frame Relay | ATM | PPP | SS7 | X25 |

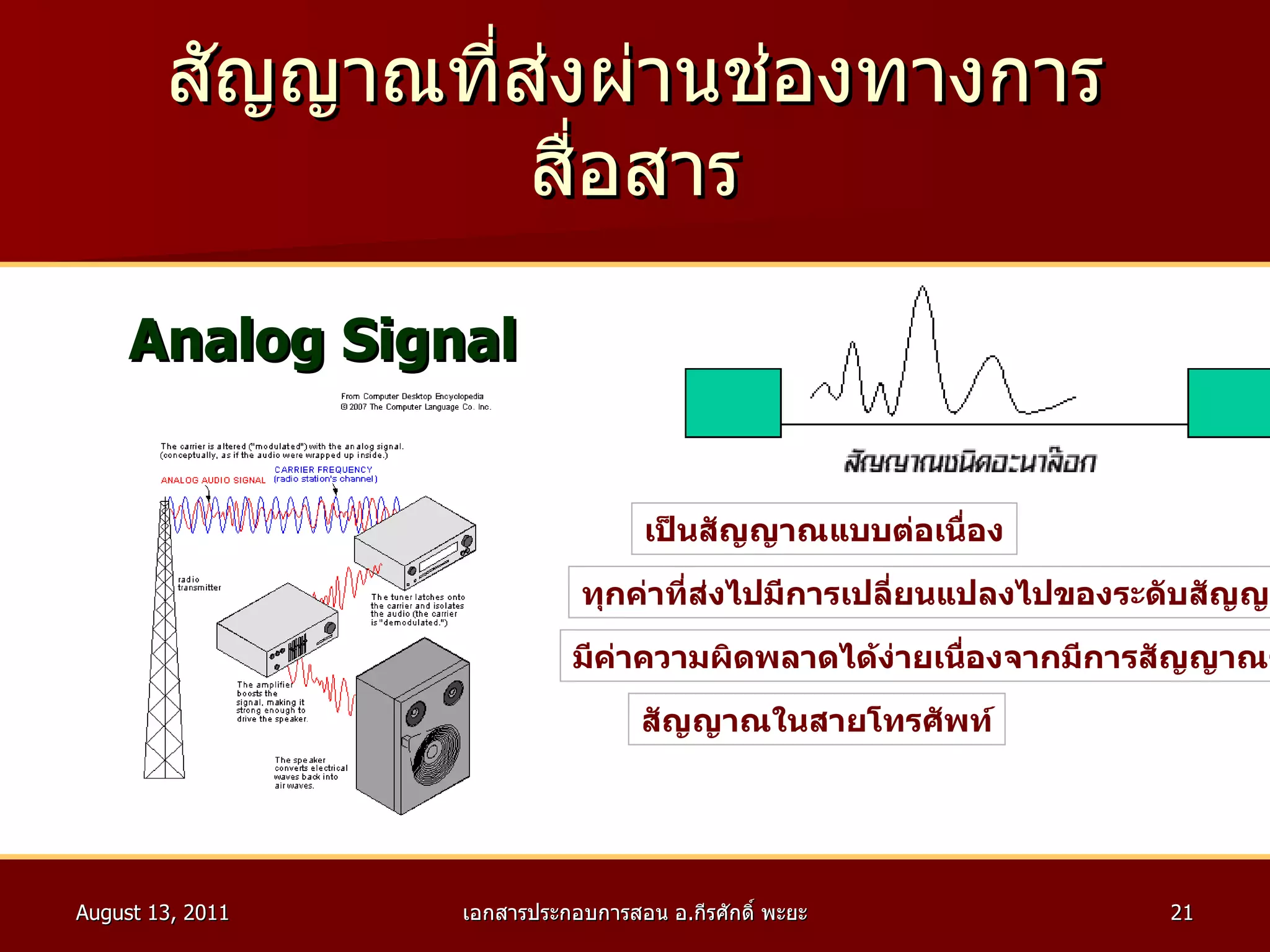

21. สัญญาณที่ส่งผ่านช่องทางการสื่อสาร Analog Signal มีค่าความผิดพลาดได้ง่ายเนื่องจากมีการสัญญาณรบกวน เป็นสัญญาณแบบต่อเนื่อง ทุกค่าที่ส่งไปมีการเปลี่ยนแปลงไปของระดับสัญญาณ สัญญาณในสายโทรศัพท์

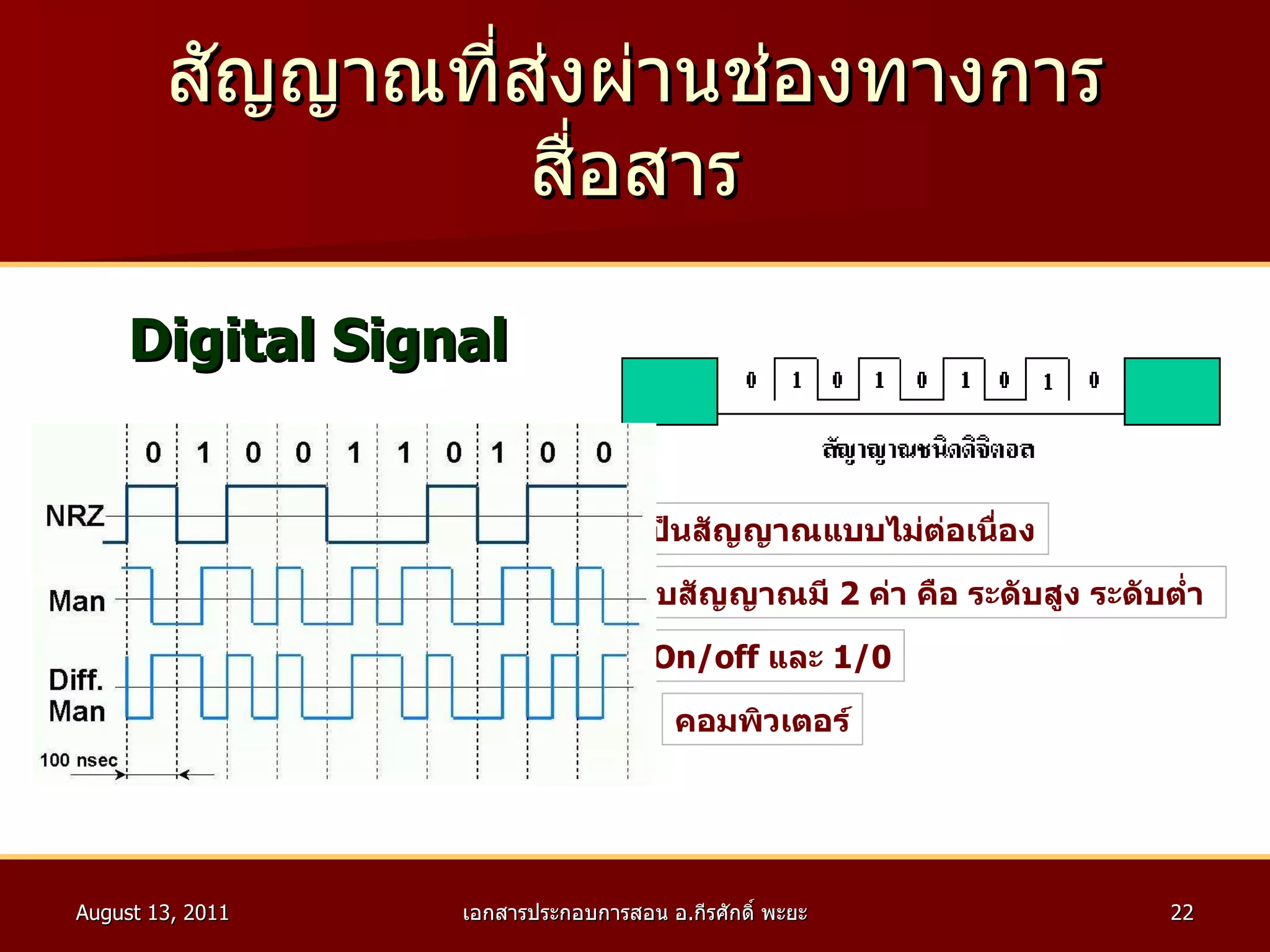

22. สัญญาณที่ส่งผ่านช่องทางการสื่อสาร Digital Signal On/off และ 1/0 เป็นสัญญาณแบบไม่ต่อเนื่อง ระดับสัญญาณมี 2 ค่า คือ ระดับสูง ระดับต่ำ คอมพิวเตอร์

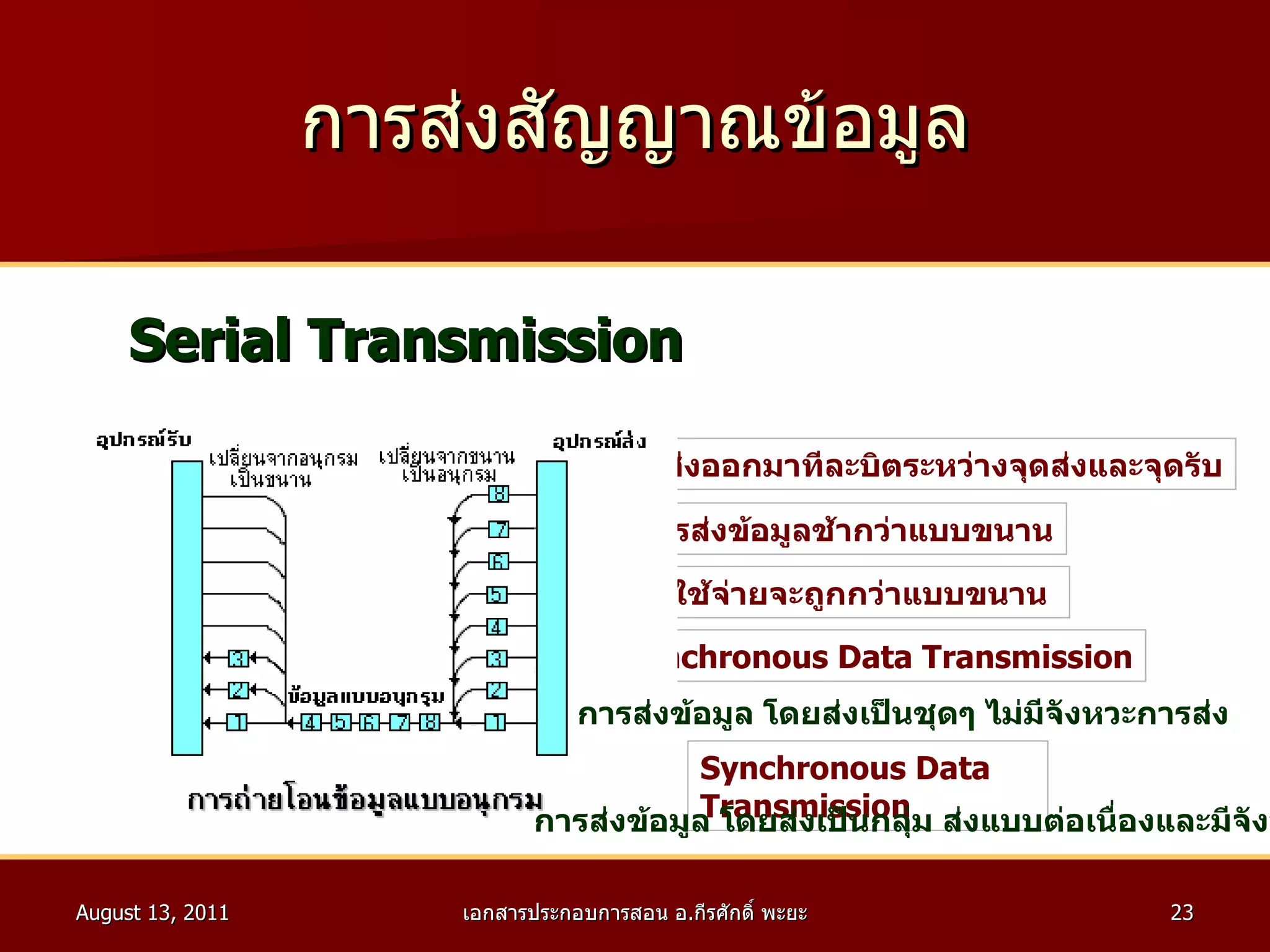

23. การส่งสัญญาณข้อมูล Serial Transmission ข้อมูลส่งออกมาทีละบิตระหว่างจุดส่งและจุดรับ Asynchronous Data Transmission การส่งข้อมูลช้ากว่าแบบขนาน ค่าใช้จ่ายจะถูกกว่าแบบขนาน Synchronous Data Transmission การส่งข้อมูล โดยส่งเป็นชุดๆ ไม่มีจังหวะการส่ง การส่งข้อมูล โดยส่งเป็นกลุ่ม ส่งแบบต่อเนื่องและมีจังหวะการส่ง

24. การส่งสัญญาณข้อมูล Parallel Transmission ส่งข้อมูลออกทีละ 1 ไบต์จากอุปกรณ์ส่งไปยังอุปกรณ์ส่ง มีสัญญาณควบคุม Parity Bits มีช่องทางให้ข้อมูลเดินทางอย่างน้อย 8 ช่องทาง เครื่องส่งและรับไม่ควรยาวเกิน 100 ฟุต

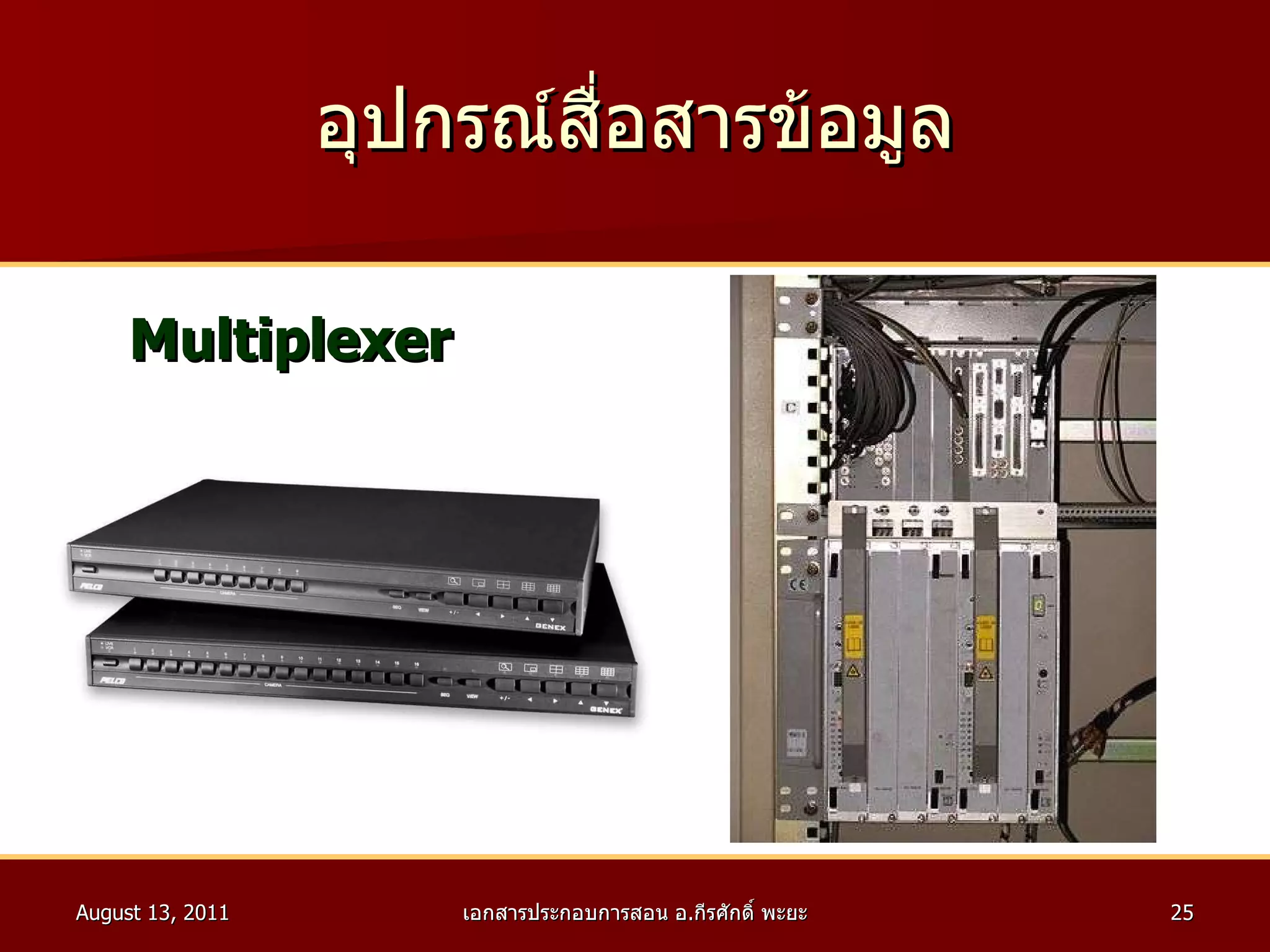

25. อุปกรณ์สื่อสารข้อมูล Multiplexer

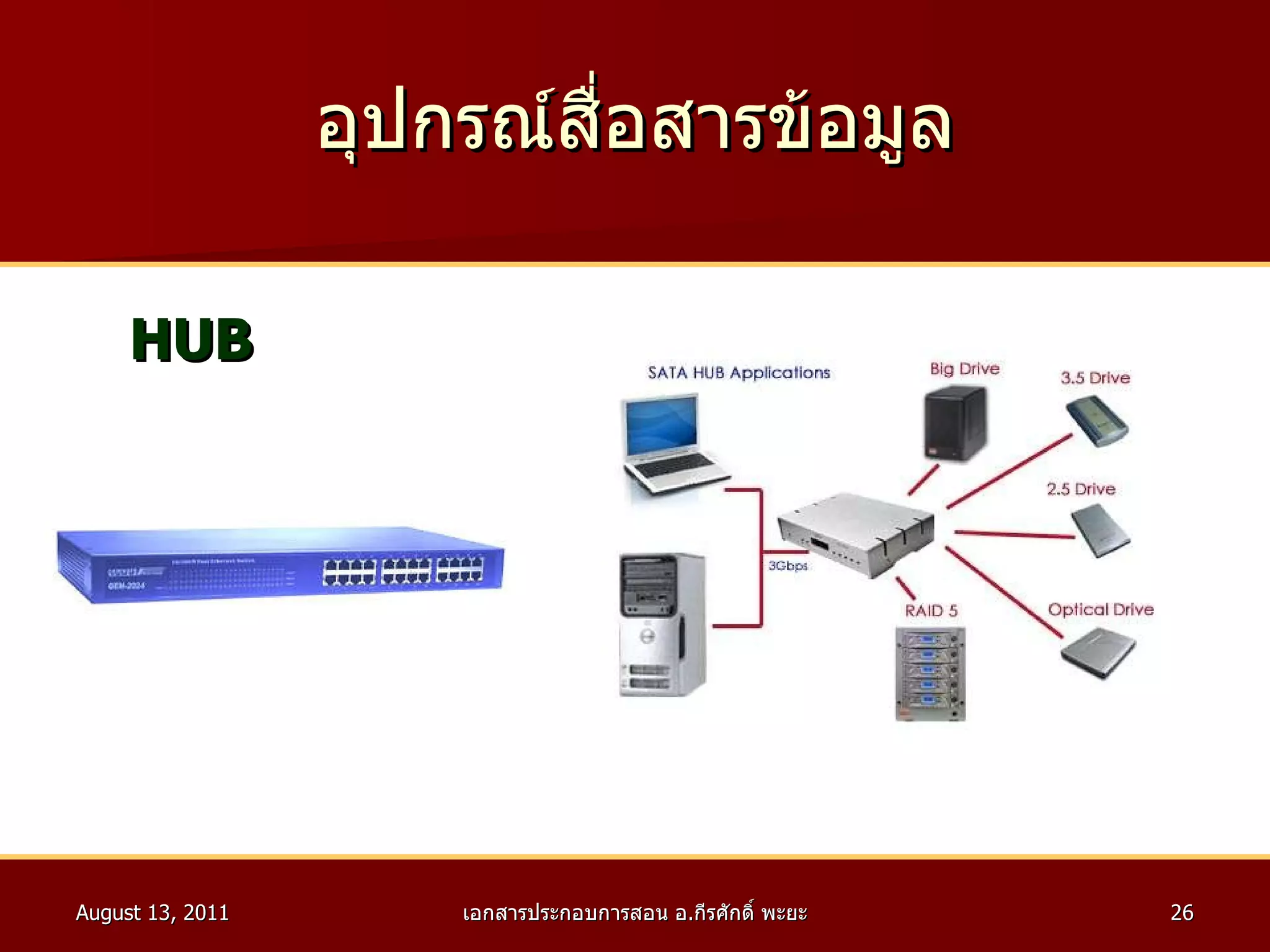

26. อุปกรณ์สื่อสารข้อมูล HUB

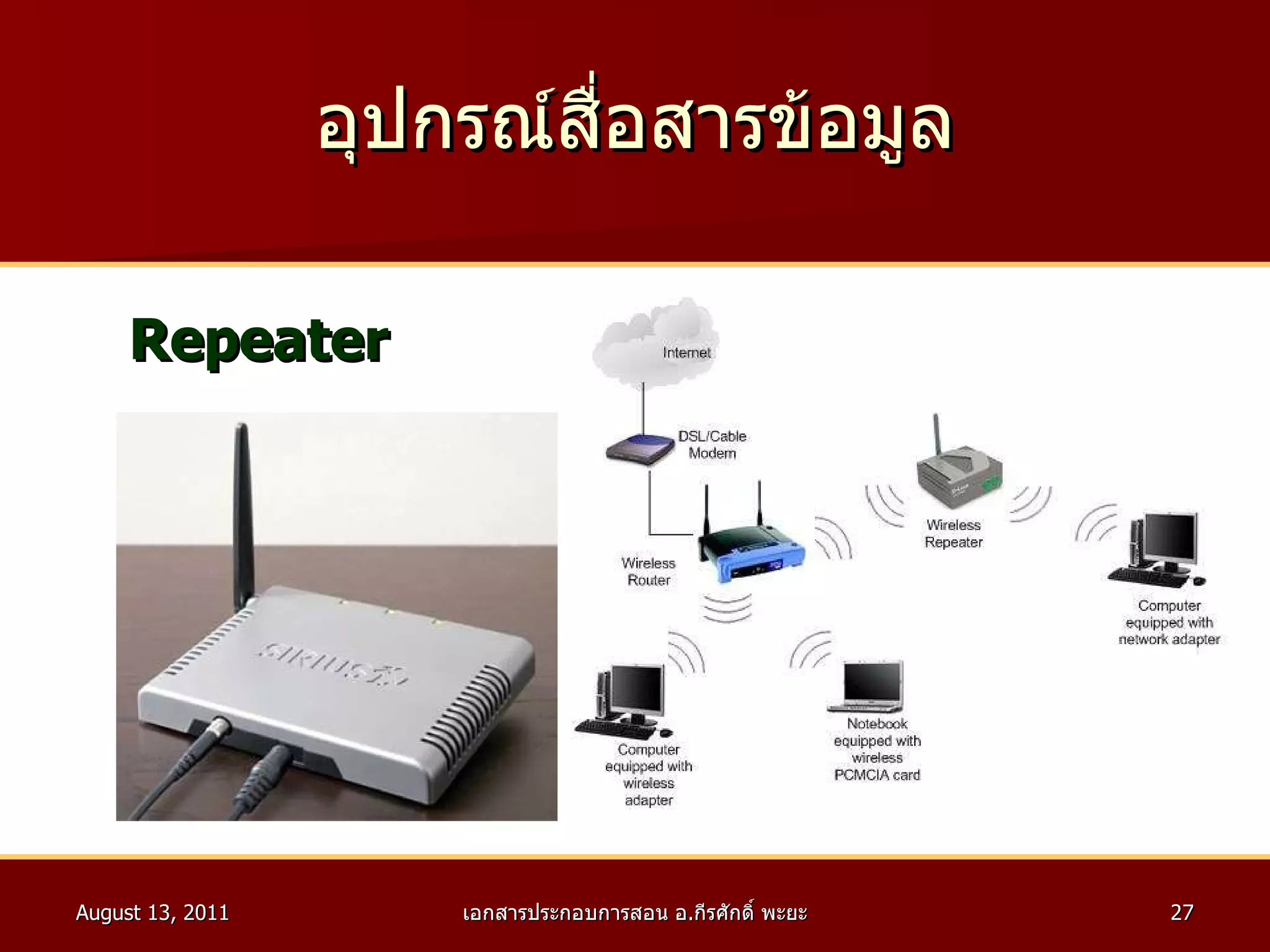

27. อุปกรณ์สื่อสารข้อมูล Repeater

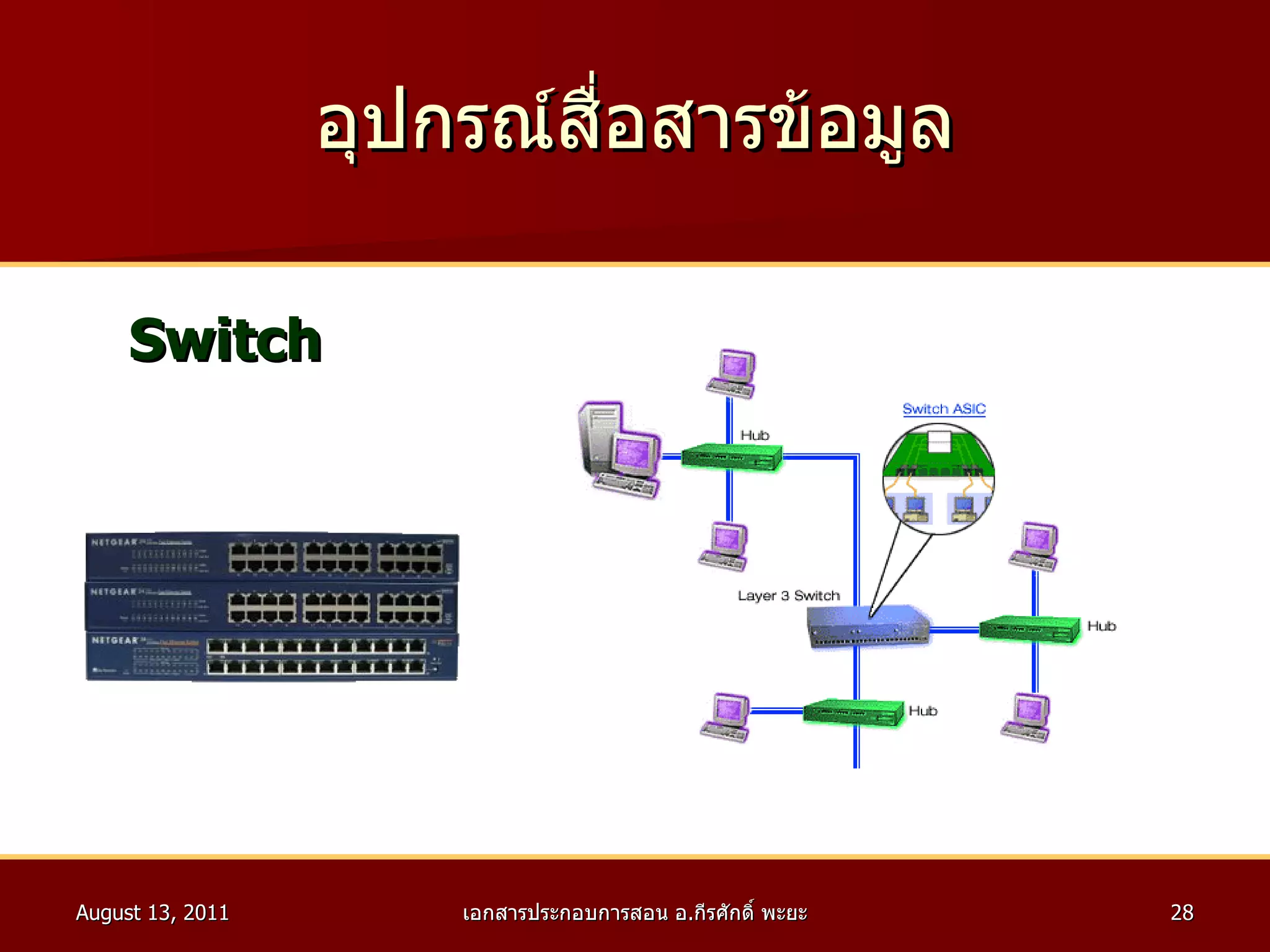

28. อุปกรณ์สื่อสารข้อมูล Switch

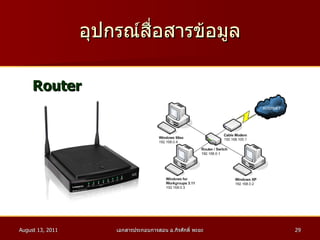

29. อุปกรณ์สื่อสารข้อมูล Router

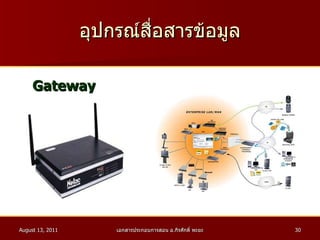

30. อุปกรณ์สื่อสารข้อมูล Gateway

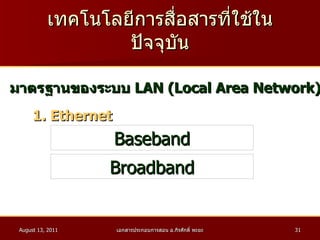

31. เทคโนโลยีการสื่อสารที่ใช้ในปัจจุบัน มาตรฐานของระบบ LAN (Local Area Network) 1. Ethernet Baseband Broadband

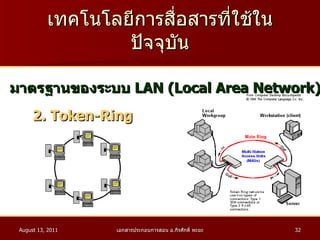

32. เทคโนโลยีการสื่อสารที่ใช้ในปัจจุบัน มาตรฐานของระบบ LAN (Local Area Network) 2. Token-Ring

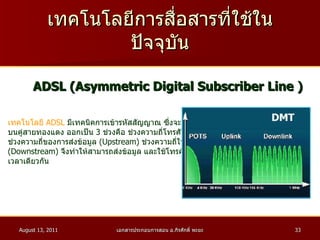

33. เทคโนโลยีการสื่อสารที่ใช้ในปัจจุบัน เทคโนโลยี ADSL มีเทคนิคการเข้ารหัสสัญญาณ ซึ่งจะแบ่งย่านความที่ บนคู่สายทองแดง ออกเป็น 3 ช่วงคือ ช่วงความถี่โทรศัพท์ ( POTS ) ช่วงความถี่ของการส่งข้อมูล ( Upstream ) ช่วงความถี่ในการรับข้อมูล ( Downstream ) จึงทำให้สามารถส่งข้อมูล และใช้โทรศัพท์ได้ใน เวลาเดียวกัน ADSL ( Asymmetric Digital Subscriber Line )

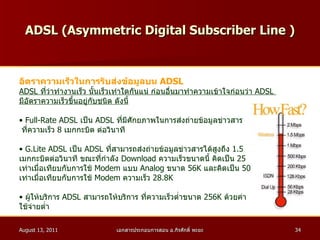

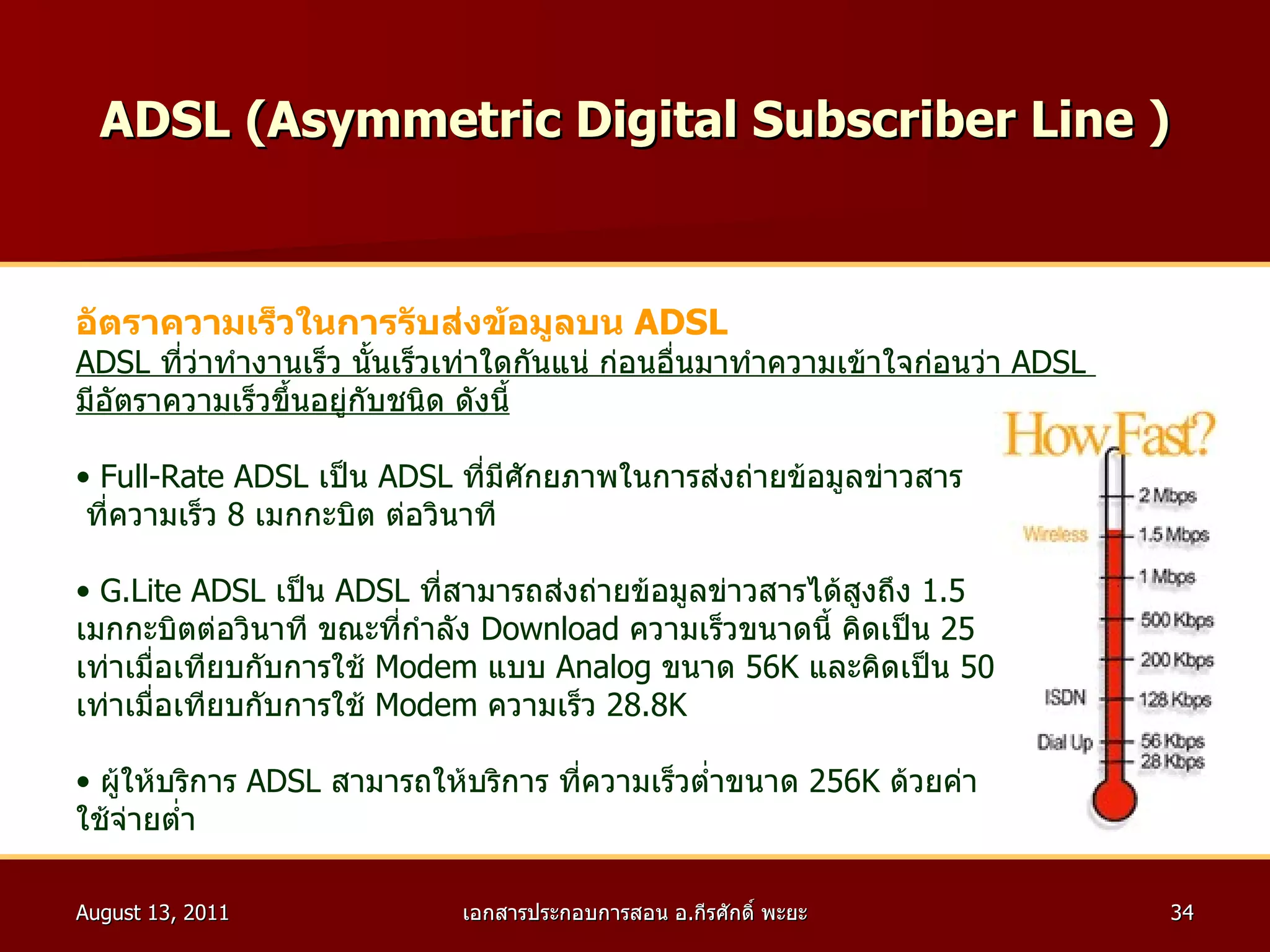

34. ADSL ( Asymmetric Digital Subscriber Line ) อัตราความเร็วในการรับส่งข้อมูลบน ADSL ADSL ที่ว่าทำงานเร็ว นั้นเร็วเท่าใดกันแน่ ก่อนอื่นมาทำความเข้าใจก่อนว่า ADSL มีอัตราความเร็วขึ้นอยู่กับชนิด ดังนี้ Full - Rate ADSL เป็น ADSL ที่มีศักยภาพในการส่งถ่ายข้อมูลข่าวสาร ที่ความเร็ว 8 เมกกะบิต ต่อวินาที G . Lite ADSL เป็น ADSL ที่สามารถส่งถ่ายข้อมูลข่าวสารได้สูงถึง 1.5 เมกกะบิตต่อวินาที ขณะที่กำลัง Download ความเร็วขนาดนี้ คิดเป็น 25 เท่าเมื่อเทียบกับการใช้ Modem แบบ Analog ขนาด 56K และคิดเป็น 50 เท่าเมื่อเทียบกับการใช้ Modem ความเร็ว 28.8K ผู้ให้บริการ ADSL สามารถให้บริการ ที่ความเร็วต่ำขนาด 256K ด้วยค่า ใช้จ่ายต่ำ

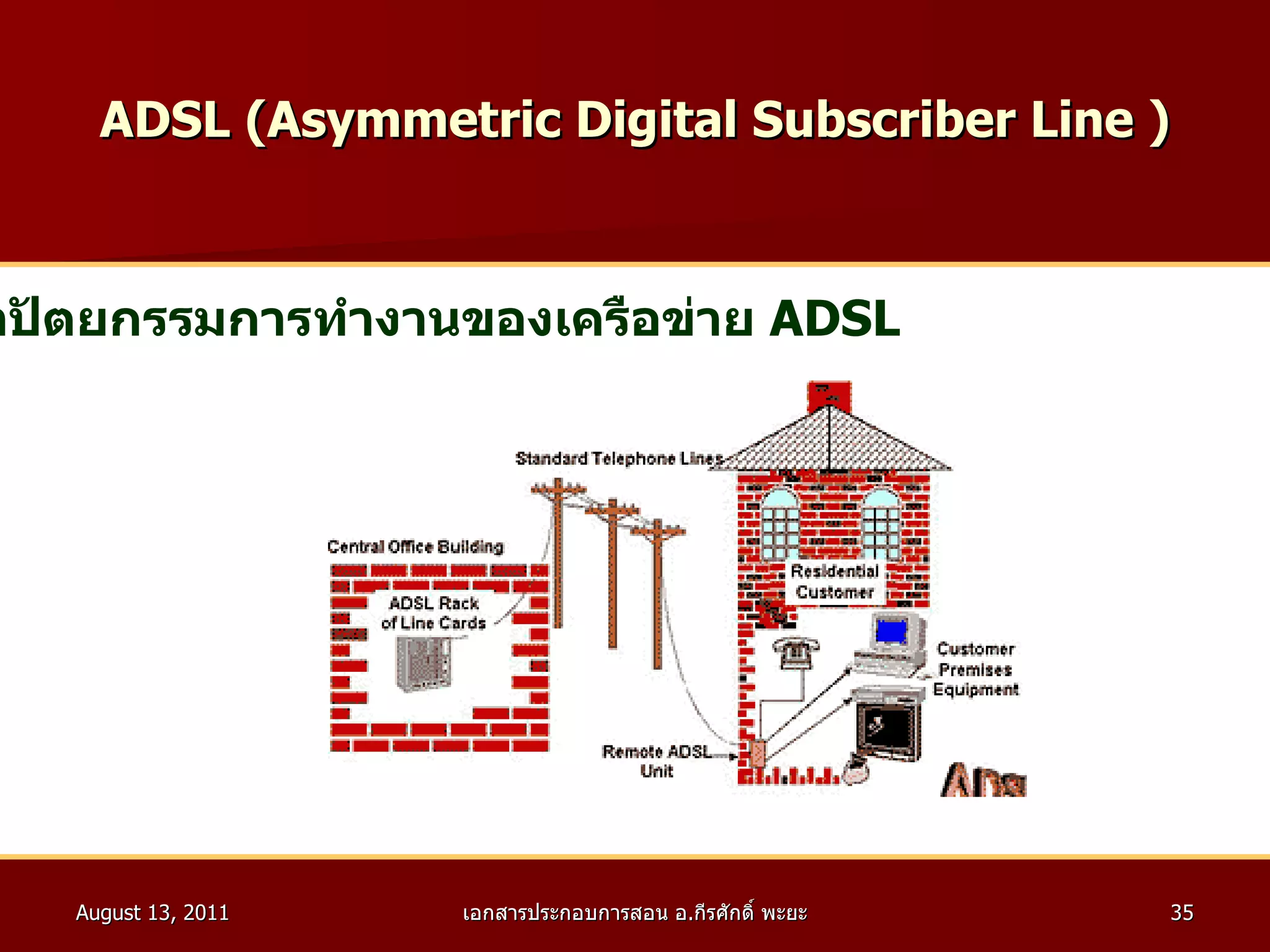

35. ADSL ( Asymmetric Digital Subscriber Line ) สถาปัตยกรรมการทำงานของเครือข่าย ADSL

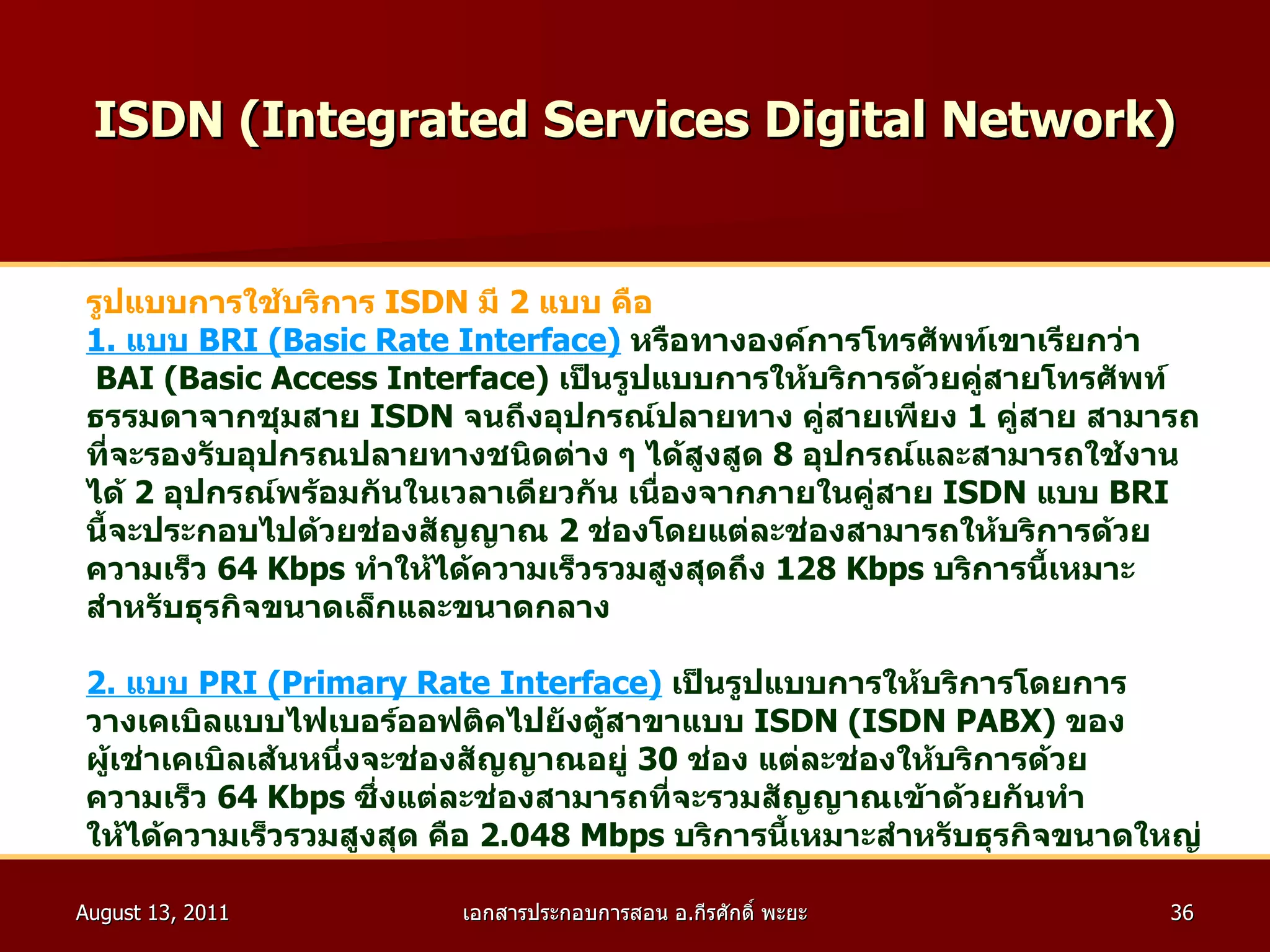

36. ISDN (Integrated Services Digital Network) รูปแบบการใช้บริการ ISDN มี 2 แบบ คือ 1. แบบ BRI (Basic Rate Interface) หรือทางองค์การโทรศัพท์เขาเรียกว่า BAI (Basic Access Interface) เป็นรูปแบบการให้บริการด้วยคู่สายโทรศัพท์ ธรรมดาจากชุมสาย ISDN จนถึงอุปกรณ์ปลายทาง คู่สายเพียง 1 คู่สาย สามารถ ที่จะรองรับอุปกรณปลายทางชนิดต่าง ๆ ได้สูงสูด 8 อุปกรณ์และสามารถใช้งาน ได้ 2 อุปกรณ์พร้อมกันในเวลาเดียวกัน เนื่องจากภายในคู่สาย ISDN แบบ BRI นี้จะประกอบไปด้วยช่องสัญญาณ 2 ช่องโดยแต่ละช่องสามารถให้บริการด้วย ความเร็ว 64 Kbps ทำให้ได้ความเร็วรวมสูงสุดถึง 128 Kbps บริการนี้เหมาะ สำหรับธุรกิจขนาดเล็กและขนาดกลาง 2 . แบบ PRI (Primary Rate Interface) เป็นรูปแบบการให้บริการโดยการ วางเคเบิลแบบไฟเบอร์ออฟติคไปยังตู้สาขาแบบ ISDN (ISDN PABX) ของ ผู้เช่าเคเบิลเส้นหนึ่งจะช่องสัญญาณอยู่ 30 ช่อง แต่ละช่องให้บริการด้วย ความเร็ว 64 Kbps ซึ่งแต่ละช่องสามารถที่จะรวมสัญญาณเข้าด้วยกันทำ ให้ได้ความเร็วรวมสูงสุด คือ 2.048 Mbps บริการนี้เหมาะสำหรับธุรกิจขนาดใหญ่

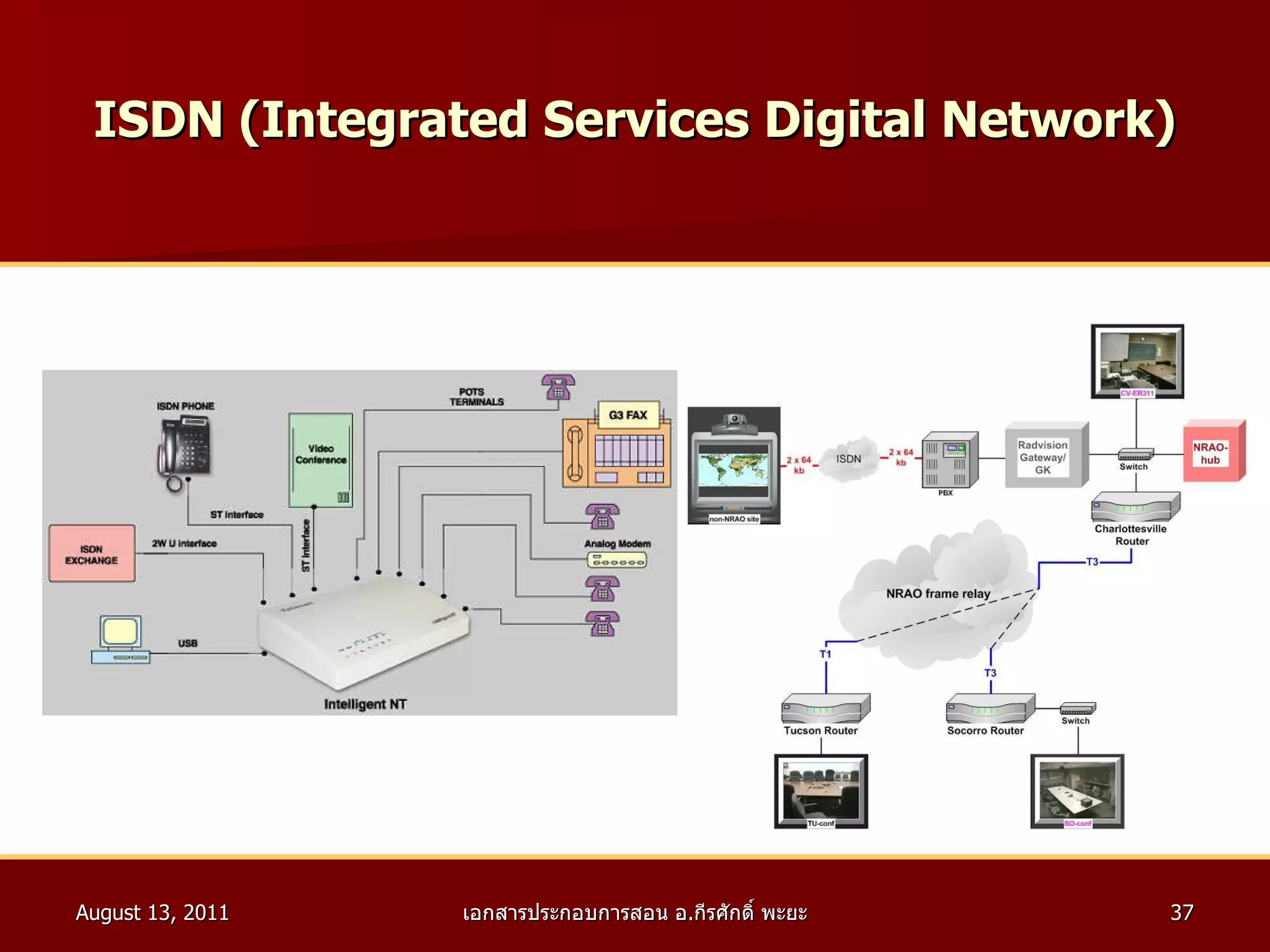

37. ISDN (Integrated Services Digital Network)

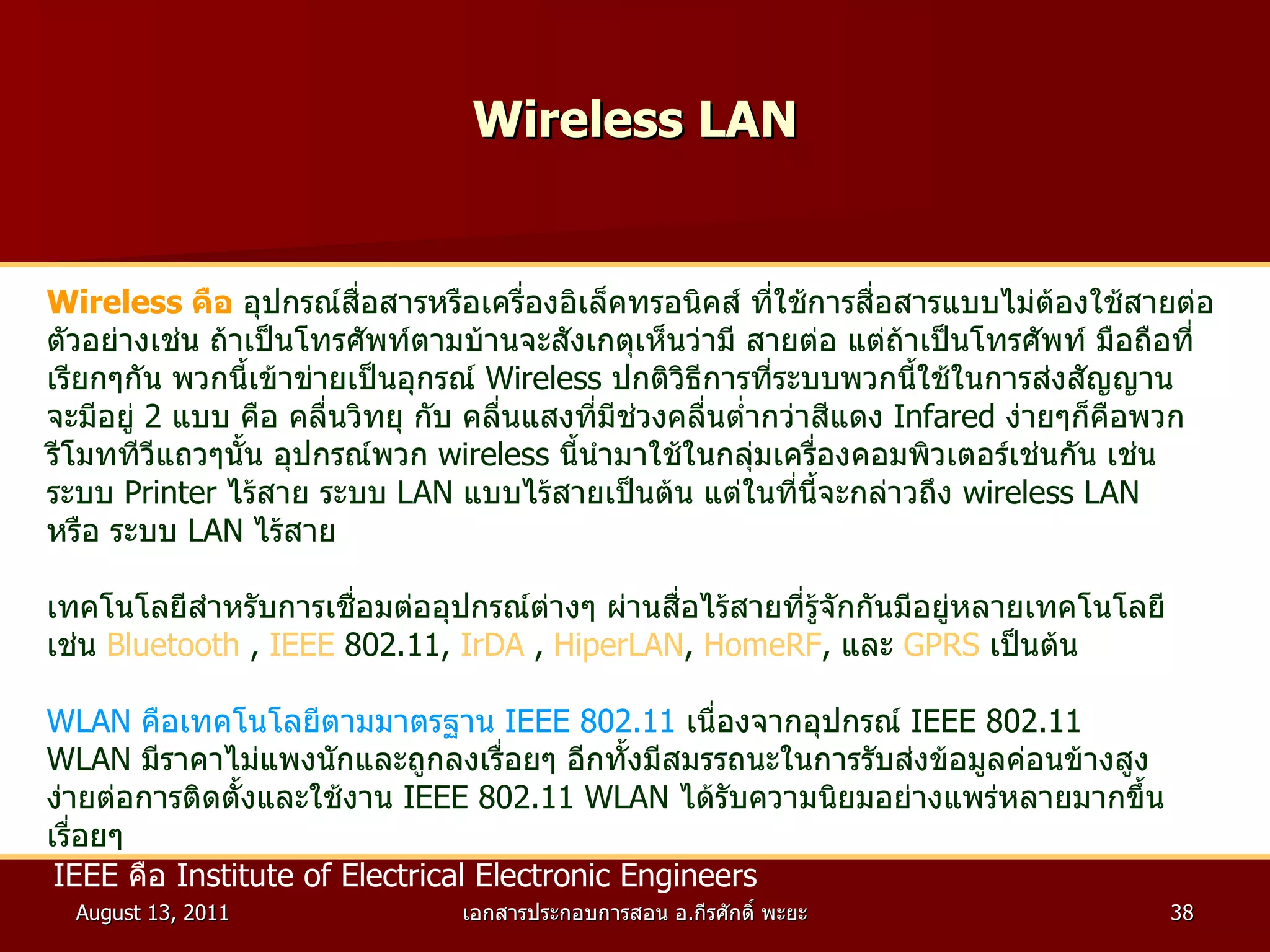

38. Wireless LAN Wireless คือ อุปกรณ์สื่อสารหรือเครื่องอิเล็คทรอนิคส์ ที่ใช้การสื่อสารแบบไม่ต้องใช้สายต่อ ตัวอย่างเช่น ถ้าเป็นโทรศัพท์ตามบ้านจะสังเกตุเห็นว่ามี สายต่อ แต่ถ้าเป็นโทรศัพท์ มือถือที่ เรียกๆกัน พวกนี้เข้าข่ายเป็นอุกรณ์ Wireless ปกติวิธีการที่ระบบพวกนี้ใช้ในการส่งสัญญาน จะมีอยู่ 2 แบบ คือ คลื่นวิทยุ กับ คลื่นแสงที่มีช่วงคลื่นต่ำกว่าสีแดง Infared ง่ายๆก็คือพวก รีโมททีวีแถวๆนั้น อุปกรณ์พวก wireless นี้นำมาใช้ในกลุ่มเครื่องคอมพิวเตอร์เช่นกัน เช่น ระบบ Printer ไร้สาย ระบบ LAN แบบไร้สายเป็นต้น แต่ในที่นี้จะกล่าวถึง wireless LAN หรือ ระบบ LAN ไร้สาย เทคโนโลยีสำหรับการเชื่อมต่ออุปกรณ์ต่างๆ ผ่านสื่อไร้สายที่รู้จักกันมีอยู่หลายเทคโนโลยี เช่น Bluetooth , IEEE 802.11 , IrDA , HiperLAN , HomeRF , และ GPRS เป็นต้น WLAN คือเทคโนโลยีตามมาตรฐาน IEEE 802.11 เนื่องจากอุปกรณ์ IEEE 802.11 WLAN มีราคาไม่แพงนักและถูกลงเรื่อยๆ อีกทั้งมีสมรรถนะในการรับส่งข้อมูลค่อนข้างสูง ง่ายต่อการติดตั้งและใช้งาน IEEE 802.11 WLAN ได้รับความนิยมอย่างแพร่หลายมากขึ้น เรื่อยๆ IEEE คือ Institute of Electrical Electronic Engineers

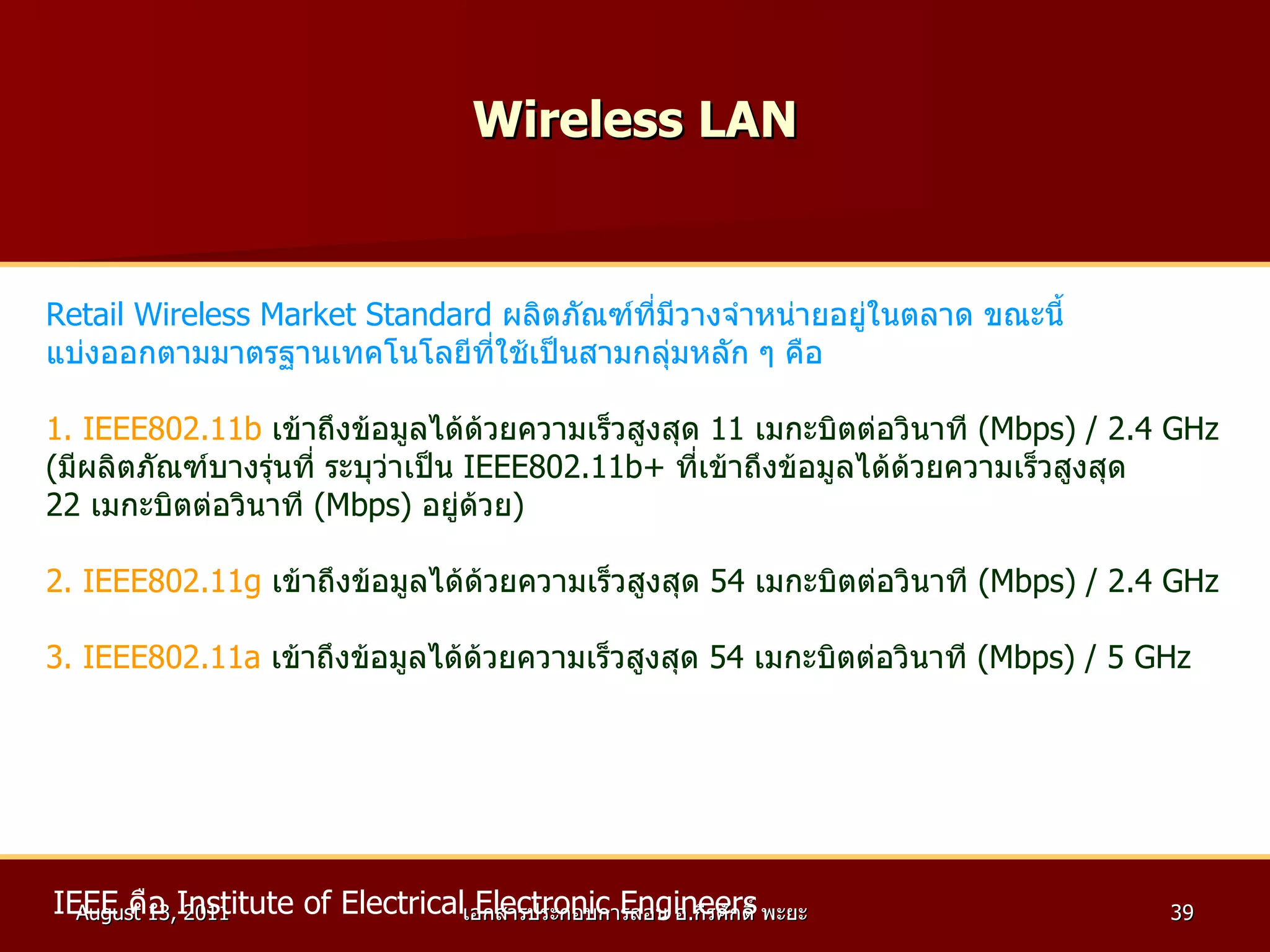

39. Wireless LAN Retail Wireless Market Standard ผลิตภัณฑ์ที่มีวางจำหน่ายอยู่ในตลาด ขณะนี้ แบ่งออกตามมาตรฐานเทคโนโลยีที่ใช้เป็นสามกลุ่มหลัก ๆ คือ 1. IEEE802.11b เข้าถึงข้อมูลได้ด้วยความเร็วสูงสุด 11 เมกะบิตต่อวินาที ( Mbps ) / 2.4 GHz ( มีผลิตภัณฑ์บางรุ่นที่ ระบุว่าเป็น IEEE802.11b + ที่เข้าถึงข้อมูลได้ด้วยความเร็วสูงสุด 22 เมกะบิตต่อวินาที ( Mbps ) อยู่ด้วย ) 2. IEEE802.11g เข้าถึงข้อมูลได้ด้วยความเร็วสูงสุด 54 เมกะบิตต่อวินาที ( Mbps ) / 2.4 GHz 3. IEEE802.11a เข้าถึงข้อมูลได้ด้วยความเร็วสูงสุด 54 เมกะบิตต่อวินาที ( Mbps ) / 5 GHz IEEE คือ Institute of Electrical Electronic Engineers

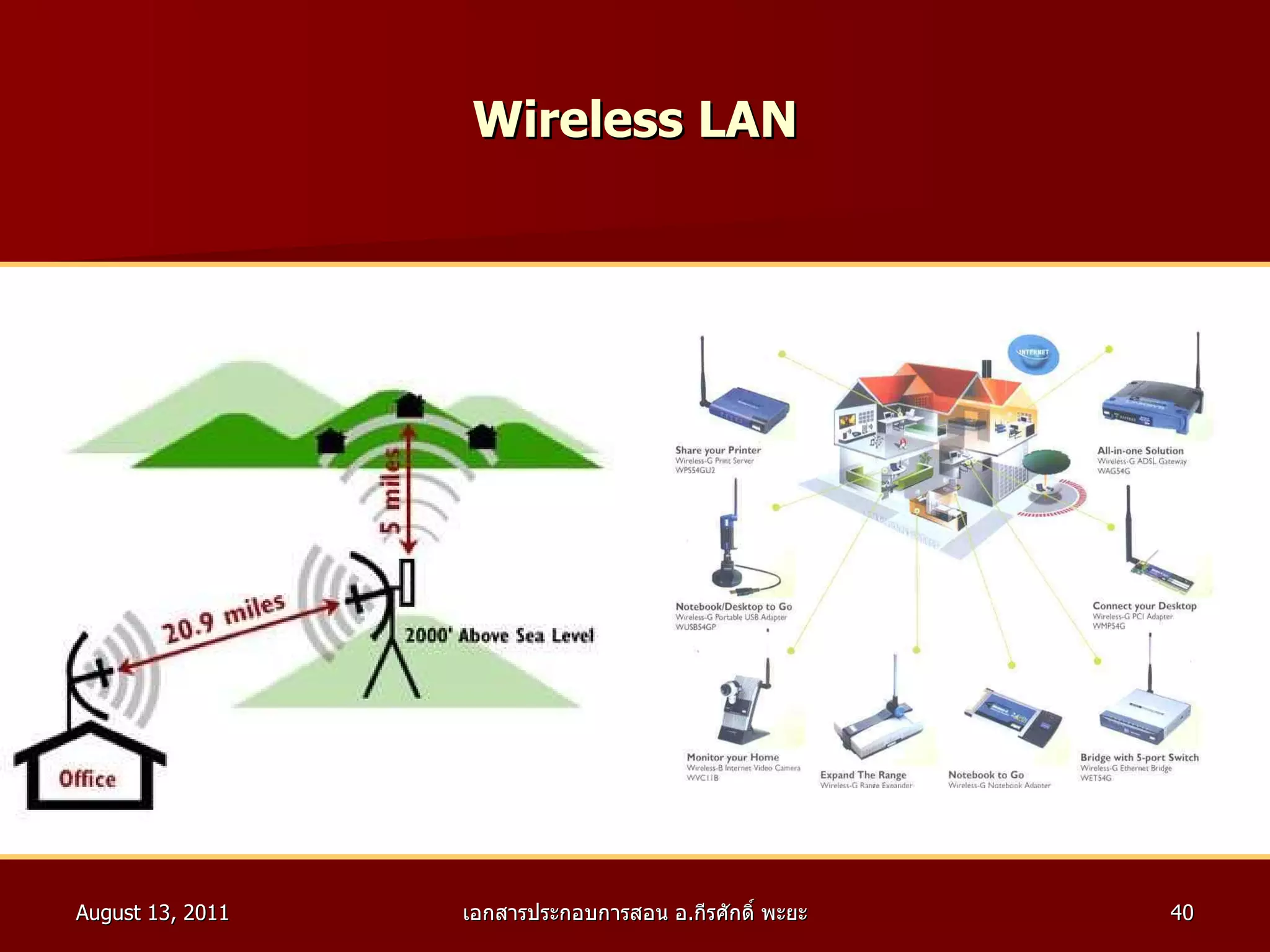

40. Wireless LAN

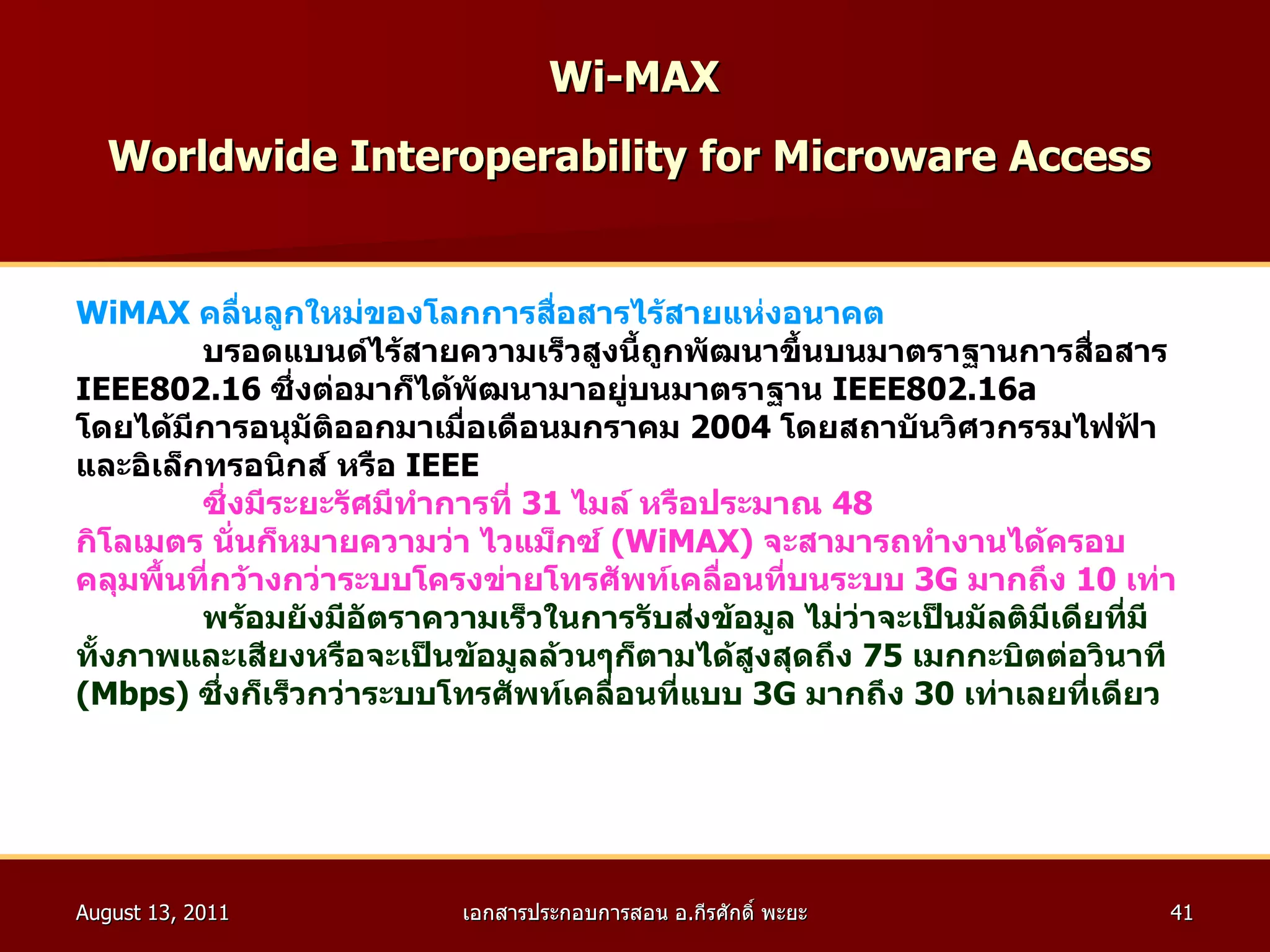

41. Wi-MAX Worldwide Interoperability for Microware Access WiMAX คลื่นลูกใหม่ของโลกการสื่อสารไร้สายแห่งอนาคต บรอดแบนด์ไร้สายความเร็วสูงนี้ถูกพัฒนาขึ้นบนมาตราฐานการสื่อสาร IEEE802.16 ซึ่งต่อมาก็ได้พัฒนามาอยู่บนมาตราฐาน IEEE802.16a โดยได้มีการอนุมัติออกมาเมื่อเดือนมกราคม 2004 โดยสถาบันวิศวกรรมไฟฟ้า และอิเล็กทรอนิกส์ หรือ IEEE ซึ่งมีระยะรัศมีทำการที่ 31 ไมล์ หรือประมาณ 48 กิโลเมตร นั่นก็หมายความว่า ไวแม็กซ์ ( WiMAX ) จะสามารถทำงานได้ครอบ คลุมพื้นที่กว้างกว่าระบบโครงข่ายโทรศัพท์เคลื่อนที่บนระบบ 3G มากถึง 10 เท่า พร้อมยังมีอัตราความเร็วในการรับส่งข้อมูล ไม่ว่าจะเป็นมัลติมีเดียที่มี ทั้งภาพและเสียงหรือจะเป็นข้อมูลล้วนๆก็ตามได้สูงสุดถึง 75 เมกกะบิตต่อวินาที ( Mbps ) ซึ่งก็เร็วกว่าระบบโทรศัพท์เคลื่อนที่แบบ 3G มากถึง 30 เท่าเลยที่เดียว

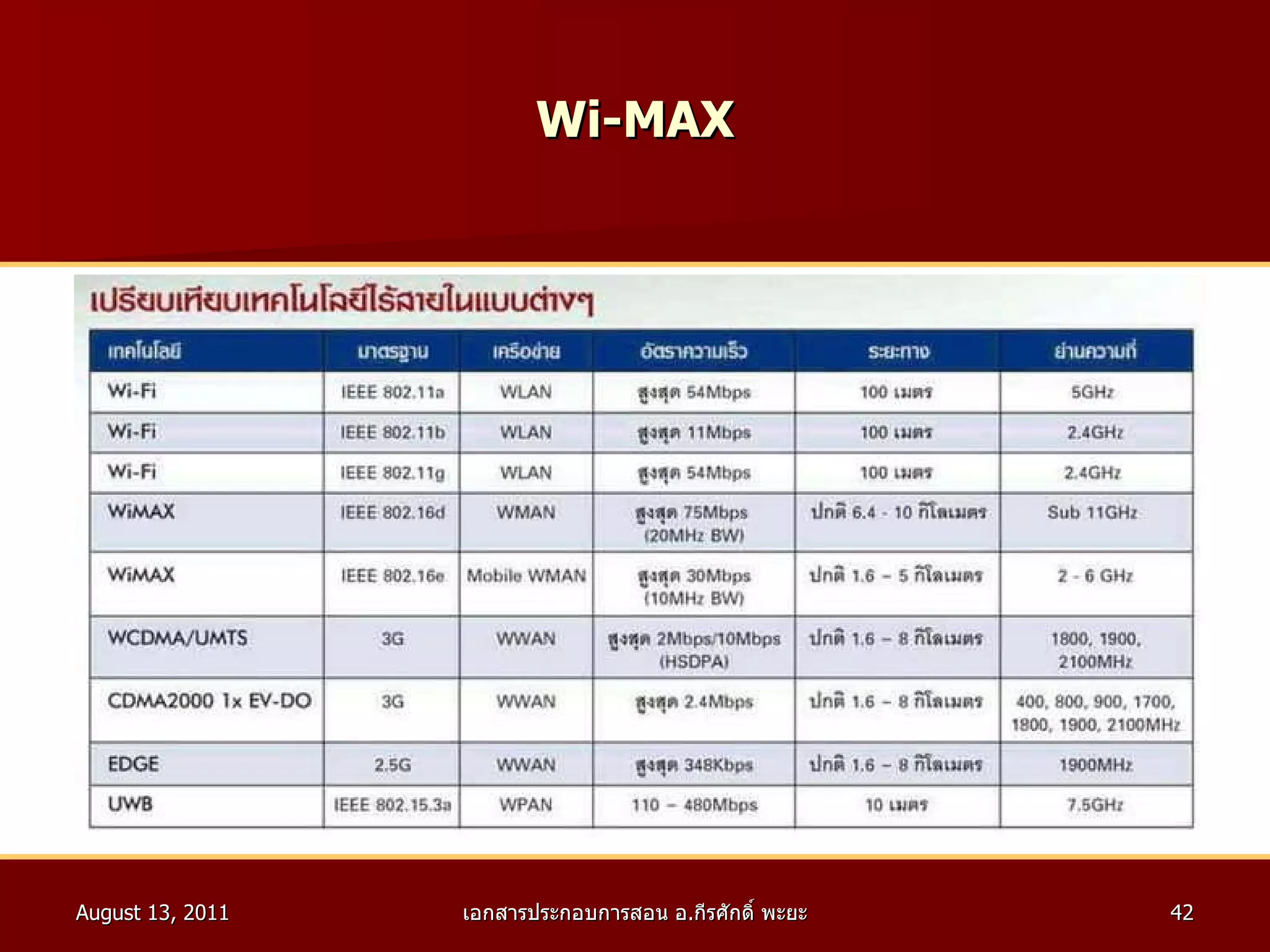

42. Wi-MAX

43. Wi-MAX

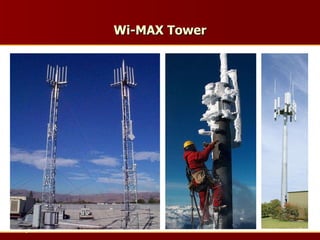

44. Wi-MAX Tower

45. Q & A
