DESIGN OF REINFORCED CONCRETE
STRUCTURES
تصميم المنشآت الخرسانية المسلحة
م. أحمد جمال عبد الجواد
)الفصل الثالث(
طريقة إجهادات التشغيل
المحتويات
فرضيات طريقة إجهادات التشغيل 
إجهادات التشغيل المسموح بها 
التحليل بطريقة إجهادات التشغيل 
التصميم بطريقة إجهادات التشغيل 
أمثلة تطبيقية 
تصميم المنشآت الخرسانية المسلحة
م. أحمد جمال عبد الجواد
فرضيات طريقة إجهادات التشغيل
1. دراسة الجزء المستقيم من منحنى كلاً من الخرسانة والحديد.
2. المقطع المستوي يظل مستوياً بعد تأثير الإجهادات.
3. الخرسانة تعتبر مادة مرنة )تتبع قانون هوك(.
4. الخرسانة المعرضة للشد تتشرخ تماماً وتهمل في الحسابات.
5. يوجد تماسك تام بين الخرسانة وحديد التسليح.
. تساوي 15 (n) 6. النسبة المعيارية
تصميم المنشآت الخرسانية المسلحة
م. أحمد جمال عبد الجواد
إجهادات التشغيل المسموح بها

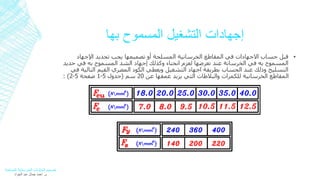

قبل حساب الاجهادات في المقاطع الخرسانية المسلحة أو تصميمها يجب تحديد الإجهاد ▪
المسموح به في الخرسانة عند تعرضها لعزم انحناء وكذلك إجهاد الشد المسموح به في حديد
التسليح وذلك عند الحساب بطريقة اجهاد التشغيل ويعطي الكود المصري القيم التالية في
: )2- 1 صفحة 5 - المقاطع الخرسانية للكمرات والبلاطات التي يزيد عمقها عن 20 سم )جدول 5
تصميم المنشآت الخرسانية المسلحة
م. أحمد جمال عبد الجواد
التحليل بطريقة إجهادات التشغيل

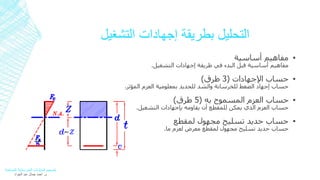

مفاهيم أساسية ▪
مفاهيم أساسية قبل البدء في طريقة إجهادات التشغيل.
حساب الإجهادات ) 3 طرق( ▪
حساب إجهاد الضغط للخرسانة والشد للحديد بمعلومية العزم المؤثر.
حساب العزم المسموح به ) 5 طرق( ▪
حساب العزم الذي يمكن للمقطع أن يقاومه بإجهادات التشغيل.
حساب حديد تسليح مجهول لمقطع ▪
حساب حديد تسليح مجهول لمقطع معرض لعزم ما.
تصميم المنشآت الخرسانية المسلحة
م. أحمد جمال عبد الجواد
التصميم بإستخدام المبادئ الأولية

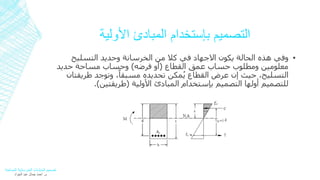

وفي هذه الحالة يكون الاجهاد في كلا من الخرسانة وحديد التسليح ▪
معلومين ومطلوب حساب عمق القطاع )أو فرضه( وحساب مساحة حديد
التسليح، حيث إن عرض القطاع يُمكن تحديده مسبقاً، وتوجد طريقتان
للتصميم أولها التصميم بإستخدام المبادئ الأولية )طريقتين(.
تصميم المنشآت الخرسانية المسلحة
م. أحمد جمال عبد الجواد
التصميم بإستخدام الجداول

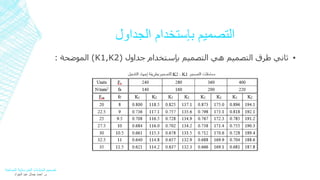

الموضحة : (K1,K ثاني طرق التصميم هي التصميم بإستخدام جداول ( 2 ▪
تصميم المنشآت الخرسانية المسلحة
م. أحمد جمال عبد الجواد
أمثلة تطبيقية

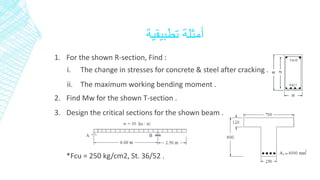

1. For the shown R-section, Find :
i. The change in stresses for concrete & steel after cracking .
ii. The maximum working bending moment .
2. Find Mw for the shown T-section .
3. Design the critical sections for the shown beam .
*Fcu = 250 kg/cm2, St. 36/52 .
قائمة المراجع
كتاب انشاءات خرسانية - المؤسسة العامة للتعليم الفني والتدريب المهني - السعودية ▪
كتاب تصميم المنشآت الخرسانية – أ.د. مجدي عبد الحميد طايل – جامعة المنوفية ▪
كتاب تصميم المنشآت الخرسانية – أ.د. مشهور أحمد غنيم – جامعة القاهرة ▪
ملفات في تصميم الخرسانة المسلحة – م. ياسر الليثي – موقع ياسر الليثي ▪
كتاب الخرسانة )الخواص - الجودة - الإختبارات( – أ.د. محمود إمام ▪
) الكود المصري لتصميم وتنفيذ المنشآت الخرسانية )رقم 203 ▪
مذكرة في الخرسانة المسلحة – م. أحمد جمال عبد الجواد ▪
صفحات وملفات منوعة في الهندسة المدنية ▪
تصميم المنشآت الخرسانية المسلحة
م. أحمد جمال عبد الجواد
