Anas Ramadan, profile picture
Uploaded byAnas Ramadan
30,988 views

Ch7 خواص واختبارات الخرسانة الطازجة

يمثل هذا المستند نظرة شاملة حول خصائص واختبار الخرسانة الطازجة، حيث يتم تقسيم مراحل الخرسانة إلى ثلاثة مراحل رئيسية: الطازجة، الخضراء، والمتصلدة. يتناول أيضًا كيفية تحضير عينات اختبار الخرسانة الطازجة والعوامل المؤثرة على قوامها، مع التركيز على أربعة خواص رئيسية: القوام، القابلية للعمل، فصل المكونات، والترشيح. يُبرز أهمية الاختبارات مثل اختبار الهبوط لضمان جودة الخرسانة قبل استخدامها في المشاريع الإنشائية.

Embed presentation

Downloaded 757 times
‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫‪ ‬‬ ‫‪òu‹bİÛa@òãbŠ¨a@pa‰bjng@ë@˜aì‬‬ ‫‪Properties and Testing of Fresh Concrete‬‬ ‫ﻣﻘـﺪﻣــﺔ ‪Introduction‬‬ ‫_________________‬ ‫٧-١‬ ‫ﺗﻤﺮ اﻟﺨﺮﺳﺎﻧﺔ ﻡﻦ ﻟﺤﻈﺔ إﺿﺎﻓﺔ اﻟﻤﺎء ﻟﻬﺎ وﺣﺘﻰ إﻧﺘﻬﺎء ﻋﻤﺮهﺎ اﻹﻓﺘﺮاﺿﻰ ﺑﺎﻟﻤﺮاﺣﻞ اﻟﺜﻼﺛﺔ اﻵﺗﻴﺔ:‬ ‫‪Fresh Concrete   -‬‬ ‫وهﻰ اﻟﺨﺮﺳﺎﻧﺔ اﻟﺘﻰ ﺗﺒﺪأ ﻡﻦ ﻟﺤﻈﺔ إﺿﺎﻓﺔ اﻟﻤﺎء إﻟﻰ ﻡﻜﻮﻧﺎت اﻟﺨﺮﺳﺎﻧﺔ اﻟﺠﺎﻓﺔ وﺣﺘﻰ ﻟﺤﻈﺔ ﺣﺪوث‬ ‫زﻡﻦ اﻟﺸﻚ اﻹﺑﺘﺪاﺋﻰ. وﺗﻤﺘﺎز هﺬﻩ اﻟﻤﺮﺣﻠﺔ ﺑﺎﻟﻘﺪرة ﻋﻠﻰ اﻟﺨﻠﻂ واﻟﻨﻘﻞ واﻟﺼﺐ.‬ ‫‪Green Concrete   -‬‬ ‫وهﻰ اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺘﻜﻮﻧﺔ ﻓﻰ اﻟﻔﺘﺮة ﻡ ﻦ ﺑﺪاﻱ ﺔ ﺵ ﻚ اﻷﺳ ﻤﻨﺖ وﺣﺘ ﻰ ﺑﺪاﻱ ﺔ ﺗﺼ ﻠﺪ اﻟﺨﺮﺳ ﺎﻧﺔ أى ﻓ ﻰ‬ ‫ﺣ ﺪود ٤٢ ﺳ ﺎﻋﺔ. وﻓ ﻰ ه ﺬﻩ اﻟﻤﺮﺣﻠ ﺔ ﻻ ُﺴ ﻤﺢ ﻟﻠﺨﺮﺳ ﺎﻧﺔ ﺑ ﺎﻟﺨﻠﻂ واﻟﻨﻘ ﻞ واﻟﺼ ﺐ ﻷﻧﻬ ﺎ ﺗﻜ ﻮن ﻗ ﺪ‬ ‫ﻱ‬ ‫ﺵﻜﺖ آﻤﺎ إﻧﻬﺎ ﻻ ﺗﻘﻮى ﻋﻠﻰ ﺗﺤﻤﻞ أى ﻧﻮع ﻡﻦ اﻹﺝﻬﺎدات.‬ ‫‪Hardened Concrete   -‬‬ ‫وهﻰ ﺗﺒﺪأ ﺑﺘﺼﻠﺪ اﻟﺨﺮﺳﺎﻧﺔ )أى ﻋﻨﺪ ﻋﻤﺮ ٤٢ ﺳﺎﻋﺔ( وﺣﺘﻰ ﻧﻬﺎﻱﺔ ﻋﻤﺮهﺎ اﻹﻓﺘﺮاﺿﻰ وﺗﻤﺘ ﺎز ه ﺬﻩ‬ ‫اﻟﻤﺮﺣﻠﺔ ﺑﺄﻧﻬﺎ ﺑﺪاﻱﺔ زﻱﺎدة اﻟﻤﻘﺎوﻡﺔ اﻟﺮﺋﻴﺴ ﻴﺔ ﻟﻠﺨﺮﺳ ﺎﻧﺔ )ﻡﻘﺎوﻡ ﺔ اﻟﻀ ﻐﻂ( وﻗ ﺪرﺗﻬﺎ ﻋﻠ ﻰ ﻡﻘﺎوﻡ ﺔ‬ ‫اﻷﺣﻤﺎل ﺑﻤﺮور اﻟﺰﻡﻦ.‬ ‫وﺗﺘﻮﻗ ﻒ ﺥ ﻮاص اﻟﺨﺮﺳ ﺎﻧﺔ ﻋﻠ ﻰ اﻟﺘﺮآﻴ ﺐ اﻟﺒﻨ ﺎﺋﻰ ﻟﻬ ﺎ واﻟ ﺬى ﺑ ﺪورﻩ ﻱﺘﻮﻗ ﻒ ﻋﻠ ﻰ ﻧ ﻮع اﻟﻤ ﻮاد‬ ‫اﻟﻤﻜﻮﻧﺔ ﻟﻠﺨﺮﺳﺎﻧﺔ وآﻤﻴﺘﻬﺎ وآﺬﻟﻚ اﻟﻨﺴﺐ ﺑﻴﻨﻬﺎ وأﻱﻀﺎ ﻡﺪى ﺗﺠﺎﻧﺲ هﺬﻩ اﻟﻤ ﻮاد وﺗﻮزﻱﻌﻬ ﺎ وآﻴﻔﻴ ﺔ‬ ‫ً‬ ‫ﺗﻤﺎﺳﻜﻬﺎ ﻡﻊ ﺑﻌﻀ ﻬﺎ وآ ﺬﻟﻚ ﺗﺘﻮﻗ ﻒ ﺥ ﻮاص اﻟﺨﺮﺳ ﺎﻧﺔ أﻱﻀ ﺎ ﻋﻠ ﻰ اﻟﻈ ﺮوف اﻟﺘ ﻰ ﺗ ﺘﻢ ﻓﻴﻬ ﺎ ﻋﻤﻠﻴ ﺔ‬ ‫ً‬ ‫ﺗﺼﻠﺪ اﻟﺨﺮﺳﺎﻧﺔ. آﻤﺎ ﺗﺘﻮﻗﻒ ﺝﻮدة اﻟﺨﺮﺳﺎﻧﺔ أﻱﻀ ﺎ ﻋﻠ ﻰ ﺑﻌ ﺾ ﺥ ﻮاص اﻟﺨﻠﻄ ﺔ اﻟﺨﺮﺳ ﺎﻧﻴﺔ واﻟﺘ ﻰ‬ ‫ً‬ ‫ﺗﺠﻌﻠﻬ ﺎ ﻗﺎﺑﻠ ﺔ ﻟﻠﺘﺸ ﻐﻴﻞ واﻟﺘﺸ ﻜﻴﻞ واﻟﺼ ﺐ واﻟ ﺪﻡﻚ ﺑﺄﻗ ﻞ ﺝﻬ ﺪ ﻡﻤﻜ ﻦ. وﺑﺼ ﻔﺔ ﻋﺎﻡ ﺔ ﻓ ﺈن ﺥ ﻮاص‬ ‫اﻟﺨﺮﺳﺎﻧﺔ وهﻰ ﻓﻰ ﺣﺎﻟﺘﻴﻬﺎ اﻟﻄﺎزﺝﺔ واﻟﻤﺘﺼﻠﺪة ﻱﺠﺐ أن ﺗﺤﻘﻖ اﻟﻤﻮاﺹﻔﺎت واﻟﺸﺮوط اﻟﺨﺎﺹﺔ ﻟﻜﻞ‬ ‫ﻧﻮع ﻡﻦ اﻟﺨﺮﺳﺎﻧﺔ ﻋﻠﻰ ﺣﺪﻩ.‬ ‫٧٠١‬

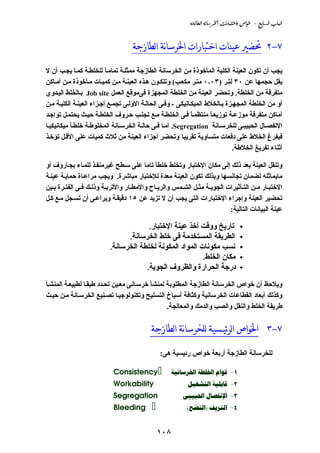

‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫٧-٢ ﲢﻀﲑ ﻋﻴﻨﺎﺕ ﺍﺧﺘﺒﺎﺭﺍﺕ ﺍﳋﺮﺳﺎنﺔ ﺍﻟﻄﺎﺯﺟﺔ‬ ‫________________________________________________‬ ‫ﻱﺠﺐ أن ﺗﻜﻮن اﻟﻌﻴﻨﺔ اﻟﻜﻠﻴﺔ اﻟﻤﺄﺥﻮذة ﻡﻦ اﻟﺨﺮﺳﺎﻧﺔ اﻟﻄﺎزﺝﺔ ﻡﻤﺜﻠ ﺔ ﺗﻤﺎﻡ ﺎ ﻟﻠﺨﻠﻄ ﺔ آﻤ ﺎ ﻱﺠ ﺐ أن ﻻ‬ ‫ً‬ ‫ﻱﻘﻞ ﺣﺠﻤﻬﺎ ﻋﻦ ٠٣ ﻟﺘ ﺮ )٣٠٫٠ ﻡﺘ ﺮ ﻡﻜﻌ ﺐ( وﺗﺘﻜ ﻮن ه ﺬﻩ اﻟﻌﻴﻨ ﺔ ﻡ ﻦ آﻤﻴ ﺎت ﻡ ﺄﺥﻮذة ﻡ ﻦ أﻡ ﺎآﻦ‬ ‫ﻡﺘﻔﺮﻗﺔ ﻡﻦ اﻟﺨﻠﻄﺔ. وﺗﺤﻀﺮ اﻟﻌﻴﻨﺔ ﻡﻦ اﻟﺨﻠﻄﺔ اﻟﻤﺠﻬﺰة ﻓﻰﻡﻮﻗﻊ اﻟﻌﻤﻞ ‪ Job site‬ﺑ ﺎﻟﺨﻠﻂ اﻟﻴ ﺪوي‬ ‫أو ﻡﻦ اﻟﺨﻠﻄﺔ اﻟﻤﺠﻬ ﺰة ﺑ ﺎﻟﺨﻼط اﻟﻤﻴﻜ ﺎﻧﻴﻜﻰ - وﻓ ﻰ اﻟﺤﺎﻟ ﺔ اﻷوﻟ ﻰ ﺗﺠﻤ ﻊ أﺝ ﺰاء اﻟﻌﻴﻨ ﺔ اﻟﻜﻠﻴ ﺔ ﻡ ﻦ‬ ‫أﻡﺎآﻦ ﻡﺘﻔﺮﻗﺔ ﻡﻮزﻋ ﺔ ﺗﻮزﻱﻌ ﺎ ﻡﻨﺘﻈﻤ ﺎ ﻓ ﻰ اﻟﺨﻠﻄ ﺔ ﻡ ﻊ ﺗﺠﻨ ﺐ ﺣ ﺮوف اﻟﺨﻠﻄ ﺔ ﺣﻴ ﺚ ﻱﺤﺘﻤ ﻞ ﺗﻮاﺝ ﺪ‬ ‫ً‬ ‫ً‬ ‫اﻹﻧﻔﺼ ﺎل اﻟﺤﺒﻴﺒ ﻰ ﻟﻠﺨﺮﺳ ﺎﻧﺔ ‪ .Segregation‬أﻡ ﺎ ﻓ ﻰ ﺣﺎﻟ ﺔ اﻟﺨﺮﺳ ﺎﻧﺔ اﻟﻤﺨﻠﻮﻃ ﺔ ﺥﻠﻄ ﺎ ﻡﻴﻜﺎﻧﻴﻜﻴ ﺎ‬ ‫ً‬ ‫ﻓﻴﻔﺮغ اﻟﺨﻼط ﻋﻠﻰ دﻓﻌﺎت ﻡﺘﺴﺎوﻱﺔ ﺗﻘﺮﻱﺒﺎ وﺗﺤﻀﺮ أﺝﺰاء اﻟﻌﻴﻨﺔ ﻡﻦ ﺛﻼث آﻤﻴﺎت ﻋﻠﻰ اﻷﻗ ﻞ ﺗﺆﺥ ﺬ‬ ‫أﺛﻨﺎء ﺗﻔﺮﻱﻎ اﻟﺨﻼﻃﺔ.‬ ‫وﺗﻨﻘﻞ اﻟﻌﻴﻨﺔ ﺑﻌﺪ ذﻟﻚ إﻟﻰ ﻡﻜﺎن اﻹﺥﺘﺒﺎر وﺗﺨﻠﻂ ﺥﻠﻄﺎ ﺗﺎﻡﺎ ﻋﻠﻰ ﺳ ﻄﺢ ﻏﻴﺮﻡﻨﻔ ﺬ ﻟﻠﻤ ﺎء ﺑﺠ ﺎروف أو‬ ‫ً‬ ‫ﻡﺎﻱﻤﺎﺛﻠﻪ ﻟﻀﻤﺎن ﺗﺠﺎﻧﺴﻬﺎ وﺑﺬﻟﻚ ﺗﻜﻮن اﻟﻌﻴﻨﺔ ﻡﻌﺪة ﻟﻺﺥﺘﺒﺎر ﻡﺒﺎﺵﺮة. وﻱﺠﺐ ﻡﺮاﻋ ﺎة ﺣﻤﺎﻱ ﺔ ﻋﻴﻨ ﺔ‬ ‫اﻹﺥﺘﺒ ﺎر ﻡ ﻦ اﻟﺘ ﺄﺛﻴﺮات اﻟﺠﻮﻱ ﺔ ﻡﺜ ﻞ اﻟﺸ ﻤﺲ واﻟﺮﻱ ﺎح واﻷﻡﻄ ﺎر واﻷﺗﺮﺑ ﺔ وذﻟ ﻚ ﻓ ﻰ اﻟﻔﺘ ﺮة ﺑ ﻴﻦ‬ ‫ﺗﺤﻀﻴﺮ اﻟﻌﻴﻨﺔ وإﺝﺮاء اﻹﺥﺘﺒﺎرات اﻟﺘﻰ ﻱﺠﺐ أن ﻻ ﺗﺰﻱﺪ ﻋﻦ ٥١ دﻗﻴﻘ ﺔ وﻱﺮاﻋ ﻰ أن ﺗﺴ ﺠﻞ ﻡ ﻊ آ ﻞ‬ ‫ﻋﻴﻨﺔ اﻟﺒﻴﺎﻧﺎت اﻟﺘﺎﻟﻴﺔ:‬ ‫اﻹﺥﺘﺒﺎر.‬ ‫ﺗﺎرﻱﺦ ووﻗﺖ أﺥﺬ ﻋﻴﻨﺔ‬ ‫اﻟﻄﺮﻱﻘﺔ اﻟﻤﺴﺘﺨﺪﻡﺔ ﻓﻰ ﺥﻠﻂ اﻟﺨﺮﺳﺎﻧﺔ.‬ ‫ﻧﺴﺐ ﻡﻜﻮﻧﺎت اﻟﻤﻮاد اﻟﻤﻜﻮﻧﺔ ﻟﺨﻠﻄﺔ اﻟﺨﺮﺳﺎﻧﺔ.‬ ‫ﻡﻜﺎن اﻟﺨﻠﻂ.‬ ‫درﺝﺔ اﻟﺤﺮارة واﻟﻈﺮوف اﻟﺠﻮﻱﺔ.‬ ‫وﻱﻼﺣﻆ أن ﺥﻮاص اﻟﺨﺮﺳﺎﻧﺔ اﻟﻄﺎزﺝﺔ اﻟﻤﻄﻠﻮﺑﺔ ﻟﻤﻨﺸﺄ ﺥﺮﺳ ﺎﻧﻰ ﻡﻌ ﻴﻦ ﺗﺤ ﺪد ﻃﺒﻘ ﺎ ﻟﻄﺒﻴﻌ ﺔ اﻟﻤﻨﺸ ﺄ‬ ‫وآﺬﻟﻚ أﺑﻌﺎد اﻟﻘﻄﺎﻋﺎت اﻟﺨﺮﺳﺎﻧﻴﺔ وآﺜﺎﻓﺔ أﺳﻴﺎخ اﻟﺘﺴﻠﻴﺢ وﺗﻜﻨﻮﻟﻮﺝﻴ ﺎ ﺗﺼ ﻨﻴﻊ اﻟﺨﺮﺳ ﺎﻧﺔ ﻡ ﻦ ﺣﻴ ﺚ‬ ‫ﻃﺮﻱﻘﺔ اﻟﺨﻠﻂ واﻟﻨﻘﻞ واﻟﺼﺐ واﻟﺪﻡﻚ واﻟﻤﻌﺎﻟﺠﺔ.‬ ‫ﺍﳋﻮﺍﺹ ﺍﻟﺮﺋﻴـﺴﻴﺔ ﻟﻠﺨﺮﺳﺎنﺔ ﺍﻟﻄﺎﺯﺟﺔ‬ ‫_________________________‬ ‫٧-٣‬ ‫ﻟﻠﺨﺮﺳﺎﻧﺔ اﻟﻄﺎزﺝﺔ أرﺑﻌﺔ ﺥﻮاص رﺋﻴﺴﻴﺔ هﻰ:‬ ‫‪Consistency‬‬ ‫1- ‪  ‬‬ ‫‪Workability‬‬ ‫2- ‪ ‬‬ ‫‪Segregation‬‬ ‫3- ‪ ‬‬ ‫‪Bleeding‬‬ ‫4- ‪() ‬‬ ‫٨٠١‬

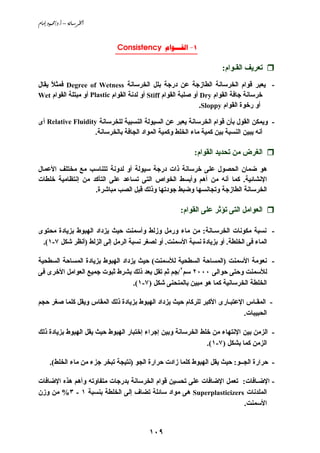

‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫1- ‪Consistency ‬‬ ‫___________________‬ ‫ﺗﻌﺮﻱﻒ اﻟﻘـﻮام:‬ ‫- ﻱﻌﺒﺮ ﻗﻮام اﻟﺨﺮﺳﺎﻧﺔ اﻟﻄﺎزﺝﺔ ﻋﻦ درﺝﺔ ﺑﻠﻞ اﻟﺨﺮﺳﺎﻧﺔ ‪ Degree of Wetness‬ﻓﻤﺜﻼ ﻱﻘﺎل‬ ‫ً‬ ‫ﺥﺮﺳﺎﻧﺔ ﺝﺎﻓﺔ اﻟﻘﻮام ‪ Dry‬أو ﺹﻠﺒﺔ اﻟﻘﻮام ‪ Stiff‬أو ﻟﺪﻧﺔ اﻟﻘﻮام ‪ Plastic‬أو ﻡﺒﺘﻠﺔ اﻟﻘﻮام ‪Wet‬‬ ‫أو رﺥﻮة اﻟﻘﻮام ‪.Sloppy‬‬ ‫- وﻱﻤﻜﻦ اﻟﻘﻮل ﺑﺄن ﻗﻮام اﻟﺨﺮﺳﺎﻧﺔ ﻱﻌﺒﺮ ﻋﻦ اﻟﺴﻴﻮﻟﺔ اﻟﻨﺴﺒﻴﺔ ﻟﻠﺨﺮﺳﺎﻧﺔ ‪ Relative Fluidity‬أى‬ ‫أﻧﻪ ﻱﺒﻴﻦ اﻟﻨﺴﺒﺔ ﺑﻴﻦ آﻤﻴﺔ ﻡﺎء اﻟﺨﻠﻂ وآﻤﻴﺔ اﻟﻤﻮاد اﻟﺠﺎﻓﺔ ﺑﺎﻟﺨﺮﺳﺎﻧﺔ.‬ ‫اﻟﻐﺮض ﻡﻦ ﺗﺤﺪﻱﺪ اﻟﻘﻮام:‬ ‫هﻮ ﺿﻤﺎن اﻟﺤﺼﻮل ﻋﻠﻰ ﺥﺮﺳﺎﻧﺔ ذات درﺝﺔ ﺳﻴﻮﻟﺔ أو ﻟﺪوﻧﺔ ﺗﺘﻨﺎﺳﺐ ﻡﻊ ﻡﺨﺘﻠﻒ اﻷﻋﻤﺎل‬ ‫اﻹﻧﺸﺎﺋﻴﺔ. آﻤﺎ أﻧﻪ ﻡﻦ أهﻢ وأﺑﺴﻂ اﻟﺨﻮاص اﻟﺘﻰ ﺗﺴﺎﻋﺪ ﻋﻠﻰ اﻟﺘﺄآﺪ ﻡﻦ إﻧﺘﻈﺎﻡﻴﺔ ﺥﻠﻄﺎت‬ ‫اﻟﺨﺮﺳﺎﻧﺔ اﻟﻄﺎزﺝﺔ وﺗﺠﺎﻧﺴﻬﺎ وﺿﺒﻂ ﺝﻮدﺗﻬﺎ وذﻟﻚ ﻗﺒﻞ اﻟﺼﺐ ﻡﺒﺎﺵﺮة.‬ ‫اﻟﻌﻮاﻡﻞ اﻟﺘﻰ ﺗﺆﺛﺮ ﻋﻠﻰ اﻟﻘﻮام:‬ ‫- ﻧﺴﺒﺔ ﻡﻜﻮﻧﺎت اﻟﺨﺮﺳـﺎﻧﺔ: ﻡﻦ ﻡﺎء ورﻡﻞ وزﻟﻂ وأﺳﻤﻨﺖ ﺣﻴﺚ ﻱﺰداد اﻟﻬﺒﻮط ﺑﺰﻱﺎدة ﻡﺤﺘﻮى‬ ‫اﻟﻤﺎء ﻓﻰ اﻟﺨﻠﻄﺔ. أو ﺑﺰﻱﺎدة ﻧﺴﺒﺔ اﻷﺳﻤﻨﺖ. أو ﻟﺼﻐﺮ ﻧﺴﺒﺔ اﻟﺮﻡﻞ إﻟﻰ اﻟﺰﻟﻂ )أﻧﻈﺮ ﺵﻜﻞ ٧-١(.‬ ‫- ﻧﻌﻮﻡﺔ اﻷﺳﻤﻨﺖ )اﻟﻤﺴﺎﺣﺔ اﻟﺴﻄﺤﻴﺔ ﻟﻸﺳﻤﻨﺖ( ﺣﻴﺚ ﻱﺰداد اﻟﻬﺒﻮط ﺑﺰﻱﺎدة اﻟﻤﺴﺎﺣﺔ اﻟﺴﻄﺤﻴﺔ‬ ‫ﻟﻸﺳﻤﻨﺖ وﺣﺘﻰ ﺣﻮاﻟﻰ ٠٠٠٢ ﺳﻢ٢/ﺝﻢ ﺛﻢ ﺗﻘﻞ ﺑﻌﺪ ذﻟﻚ ﺑﺸﺮط ﺛﺒﻮت ﺝﻤﻴﻊ اﻟﻌﻮاﻡﻞ اﻷﺥﺮى ﻓﻰ‬ ‫اﻟﺨﻠﻄﺔ اﻟﺨﺮﺳﺎﻧﻴﺔ آﻤﺎ هﻮ ﻡﺒﻴﻦ ﺑﺎﻟﻤﻨﺤﻨﻰ ﺵﻜﻞ )٧-١(.‬ ‫- اﻟﻤﻘـﺎس اﻹﻋﺘﺒـﺎرى اﻷآﺒﺮ ﻟﻠﺮآﺎم ﺣﻴﺚ ﻱﺰداد اﻟﻬﺒﻮط ﺑﺰﻱﺎدة ذﻟﻚ اﻟﻤﻘﺎس وﻱﻘﻞ آﻠﻤﺎ ﺹﻐﺮ ﺣﺠﻢ‬ ‫اﻟﺤﺒﻴﺒﺎت.‬ ‫- اﻟﺰﻡﻦ ﺑﻴﻦ اﻹﻧﺘﻬﺎء ﻡﻦ ﺥﻠﻂ اﻟﺨﺮﺳﺎﻧﺔ وﺑﻴﻦ إﺝﺮاء إﺥﺘﺒﺎر اﻟﻬﺒﻮط ﺣﻴﺚ ﻱﻘﻞ اﻟﻬﺒﻮط ﺑﺰﻱﺎدة ذﻟﻚ‬ ‫اﻟﺰﻡﻦ آﻤﺎ ﺑﺸﻜﻞ )٧-١(.‬ ‫- ﺣﺮارة اﻟﺠــﻮ: ﺣﻴﺚ ﻱﻘﻞ اﻟﻬﺒﻮط آﻠﻤﺎ زادت ﺣﺮارة اﻟﺠﻮ )ﻧﺘﻴﺠﺔ ﺗﺒﺨﺮ ﺝﺰء ﻡﻦ ﻡﺎء اﻟﺨﻠﻂ(.‬ ‫- اﻹﺿـﺎﻓﺎت: ﺗﻌﻤﻞ اﻹﺿﺎﻓﺎت ﻋﻠﻰ ﺗﺤﺴﻴﻦ ﻗﻮام اﻟﺨﺮﺳﺎﻧﺔ ﺑﺪرﺝﺎت ﻡﺘﻔﺎوﺗﻪ وأهﻢ هﺬﻩ اﻹﺿﺎﻓﺎت‬ ‫اﻟﻤﻠﺪﻧﺎت ‪ Superplasticizers‬هﻰ ﻡﻮاد ﺳﺎﺋﻠﺔ ﺗﻀﺎف إﻟﻰ اﻟﺨﻠﻄﺔ ﺑﻨﺴﺒﺔ ١ - ٣% ﻡﻦ وزن‬ ‫اﻷﺳﻤﻨﺖ.‬ ‫٩٠١‬

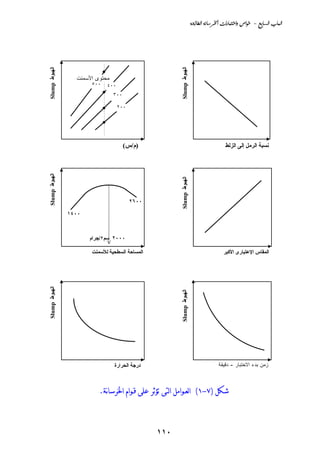

‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫اﻟﻬﺒﻮط ‪Slump‬‬ ‫اﻟﻬﺒﻮط ‪Slump‬‬ ‫ﻤﺤﺘﻭﻯ ﺍﻷﺴﻤﻨﺕ‬ ‫٠٠٥‬ ‫٠٠٤‬ ‫٠٠٣‬ ‫٠٠٢‬ ‫)م/س(‬ ‫ﻧﺴﺒﺔ اﻟﺮﻡﻞ إﻟﻰ اﻟﺰﻟﻂ‬ ‫اﻟﻬﺒﻮط ‪Slump‬‬ ‫اﻟﻬﺒﻮط ‪Slump‬‬ ‫٠٠٦٢‬ ‫٠٠٤١‬ ‫٠٠٠٢ ﺳﻢ٢/ﺝﺮام‬ ‫اﻟﻤﺴﺎﺣﺔ اﻟﺴﻄﺤﻴﺔ ﻟﻸﺳﻤﻨﺖ‬ ‫اﻟﻤﻘﺎس اﻹﻋﺘﺒﺎرى اﻷآﺒﺮ‬ ‫اﻟﻬﺒﻮط ‪Slump‬‬ ‫اﻟﻬﺒﻮط ‪Slump‬‬ ‫درﺝﺔ اﻟﺤﺮارة‬ ‫ﺯﻤﻥ ﺒﺩﺀ ﺍﻻﺨﺘﺒﺎﺭ - ﺩﻗﻴﻘﺔ‬ ‫ﺷﻜﻞ )٧-١( ﺍﻟﻌـﻮﺍﻣﻞ ﺍﻟﺘﻰ ﺗﺆﺛﺮ ﻋﻠﻰ ﻗـﻮﺍﻡ ﺍﳋﺮﺳﺎنﺔ.‬ ‫٠١١‬

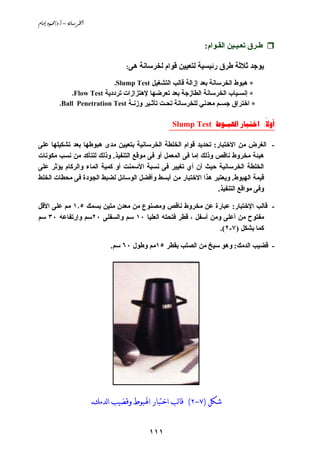

‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫ﻃـﺮق ﺗﻌـﻴـﻴﻦ اﻟﻘـﻮام:‬ ‫هﻰ:‬ ‫ﻱﻮﺝﺪ ﺛﻼﺛﺔ ﻃﺮق رﺋﻴﺴﻴﺔ ﻟﺘﻌﻴﻴﻦ ﻗﻮام ﻟﺨﺮﺳﺎﻧﺔ‬ ‫* هﺒﻮط اﻟﺨﺮﺳﺎﻧﺔ ﺑﻌﺪ إزاﻟﺔ ﻗﺎﻟﺐ اﻟﺘﺸﻐﻴﻞ ‪.Slump Test‬‬ ‫* إﻧﺴـﻴﺎب اﻟﺨﺮﺳﺎﻧﺔ اﻟﻄﺎزﺝﺔ ﺑﻌﺪ ﺗﻌﺮﺿﻬﺎ ﻹهﺘﺰازات ﺗﺮددﻱﺔ ‪.Flow Test‬‬ ‫* اﺥﺘﺮاق ﺝﺴـﻢ ﻡﻌﺪﻧﻲ ﻟﻠﺨﺮﺳﺎﻧﺔ ﺗﺤـﺖ ﺗﺄﺛـﻴﺮ وزﻧـﺔ ‪.Ball Penetration Test‬‬ ‫‪Slump Test   :‬‬ ‫‪‬‬ ‫______________________________‬ ‫- اﻟﻐﺮض ﻡﻦ اﻻﺥﺘﺒﺎر: ﺗﺤﺪﻱﺪ ﻗﻮام اﻟﺨﻠﻄﺔ اﻟﺨﺮﺳﺎﻧﻴﺔ ﺑﺘﻌﻴﻴﻦ ﻡﺪى هﺒﻮﻃﻬﺎ ﺑﻌﺪ ﺗﺸﻜﻴﻠﻬﺎ ﻋﻠﻰ‬ ‫هﻴﺌﺔ ﻡﺨﺮوط ﻧﺎﻗﺺ وذﻟﻚ إﻡﺎ ﻓﻰ اﻟﻤﻌﻤﻞ أو ﻓﻰ ﻡﻮﻗﻊ اﻟﺘﻨﻔﻴﺬ. وذﻟﻚ ﻟﻠﺘﺄآﺪ ﻡﻦ ﻧﺴﺐ ﻡﻜﻮﻧﺎت‬ ‫اﻟﺨﻠﻄﺔ اﻟﺨﺮﺳﺎﻧﻴﺔ ﺣﻴﺚ أن أي ﺗﻐﻴﻴﺮ ﻓﻰ ﻧﺴﺒﺔ اﻷﺳﻤﻨﺖ أو آﻤﻴﺔ اﻟﻤﺎء واﻟﺮآﺎم ﻱﺆﺛﺮ ﻋﻠﻰ‬ ‫ﻗﻴﻤﺔ اﻟﻬﺒﻮط. وﻱﻌﺘﺒﺮ هﺬا اﻻﺥﺘﺒﺎر ﻡﻦ أﺑﺴﻂ وأﻓﻀﻞ اﻟﻮﺳﺎﺋﻞ ﻟﻀﺒﻂ اﻟﺠﻮدة ﻓﻰ ﻡﺤﻄﺎت اﻟﺨﻠﻂ‬ ‫وﻓﻰ ﻡﻮاﻗﻊ اﻟﺘﻨﻔﻴﺬ.‬ ‫- ﻗﺎﻟﺐ اﻹﺥﺘﺒﺎر: ﻋﺒﺎرة ﻋﻦ ﻡﺨﺮوط ﻧﺎﻗﺺ وﻡﺼﻨﻮع ﻡﻦ ﻡﻌﺪن ﻡﺘﻴﻦ ﺑﺴﻤﻚ ٥٫١ ﻡﻢ ﻋﻠﻰ اﻷﻗﻞ‬ ‫ﻡﻔﺘﻮح ﻡﻦ أﻋﻠﻰ وﻡﻦ أﺳﻔﻞ ، ﻗﻄﺮ ﻓﺘﺤﺘﻪ اﻟﻌﻠﻴﺎ ٠١ ﺳﻢ واﻟﺴﻔﻠﻰ ٠٢ﺳﻢ وإرﺗﻔﺎﻋﻪ ٠٣ ﺳﻢ‬ ‫آﻤﺎ ﺑﺸﻜﻞ )٧-٢(.‬ ‫- ﻗﻀﻴﺐ اﻟﺪﻡﻚ: وهﻮ ﺳﻴﺦ ﻡﻦ اﻟﺼﻠﺐ ﺑﻘﻄﺮ ٥١ﻡﻢ وﻃﻮل ٠٦ ﺳﻢ.‬ ‫ﺷﻜﻞ )٧-٢( ﻗﺎﻟﺐ ﺍﺧﺘﺒﺎﺭ ﺍﳍﺒﻮﻁ ﻭﻗﻀﻴﺐ ﺍﻟﺪﻣﻚ.‬ ‫١١١‬
‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫- ﻃﺮﻱـﻘﺔ إﺝــﺮاء اﻻﺥﺘﺒﺎر:‬ ‫ﻱﻨﻈﻒ اﻟﺴﻄﺢ اﻟﺪاﺥﻠﻰ ﻟﻠﻘﺎﻟﺐ ﺑﺤﻴﺚ ﻻ ﺗﻮﺝﺪ ﺑﻪ أى ﻡﻴﺎﻩ ﻋﺎﻟﻘﺔ أو ﺁﺛﺎر ﺥﺮﺳﺎﻧﻴﺔ.‬ ‫ﻱﻮﺿﻊ اﻟﻘﺎﻟﺐ ﻋﻠﻰ ﺳﻄﺢ أﻓﻘﻰ أﻡﻠﺲ ﻏﻴﺮ ُﻨﻔﺬ ﻟﻠﻤﺎء ﻋﻠﻰ أن ﻱﺜﺒﺖ ﺝﻴﺪا.‬ ‫ً‬ ‫ﻡ‬ ‫ﻱﻤﻸ اﻟﻘﺎﻟﺐ ﻋﻠﻰ ﺛﻼث ﻃﺒﻘﺎت إرﺗﻔﺎع آﻞ ﻡﻨﻬﺎ ﻱﺴﺎوى ﺛﻠﺚ إرﺗﻔﺎع اﻟﻘﺎﻟﺐ ﺗﻘﺮﻱﺒﺎ ﻋﻠﻰ أن‬ ‫ﺗﺪﻡﻚ آﻞ ﻃﺒﻘﺔ ﺑﻮاﺳﻄﺔ ﻗﻀﻴﺐ اﻟﺪﻡﻚ ٥٢ ﻡﺮة ﻡﻮزﻋﻪ ﺗﻘﺮﻱﺒﺎ ﻋﻠﻰ اﻟﺴﻄﺢ وﺑﺸﺮط أن ﻱﻨﻔﺬ‬ ‫اﻟﻘﻀﻴﺐ إﻟﻰ اﻟﻄﺒﻘﺔ اﻟﺘﻰ ﺗﺤﺘﻬﺎ.‬ ‫ﺑﻌﺪ اﻻﻧﺘﻬﺎء ﻡﻦ دﻡﻚ اﻟﻄﺒﻘﺔ اﻟﻌﻠﻴﺎ ﻟﻠﻘﺎﻟﺐ ﻱﺴﻮى ﺳﻄﺤﻬﺎ ﻡﻊ ﺣﺎﻓﺔ اﻟﻘﺎﻟﺐ.‬ ‫ﻱﺮﻓﻊ اﻟﻘﺎﻟﺐ ﺑﻌﺪ ﻡﻠﺌﺔ ﻡﺒﺎﺵﺮة ﻓﻰ إﺗﺠﺎﻩ رأﺳﻰ وﺑﺒﻂء وﻋﻨﺎﻱﺔ آﻤﺎ ﺑﺸﻜﻞ )٧-٣(.‬ ‫ﻱﻘﺎس ﻡﻘﺪار اﻟﻬﺒﻮط ‪ Slump‬ﺑﻌﺪ رﻓﻊ اﻟﻘﺎﻟﺐ ﻡﺒﺎﺵﺮة وهﻮ اﻟﻔﺮق ﺑﻴﻦ إرﺗﻔﺎع اﻟﻘﺎﻟﺐ وإرﺗﻔﺎع‬ ‫ﻡﺮآﺰ ﻋﻴﻨﺔ اﻟﺨﺮﺳﺎﻧﺔ اﻟﻄﺎزﺝﺔ آﻤﺎ ﺑﺸﻜﻞ )٧-٤(. ﻱﺘﻢ ﺗﻮﺹﻴﻒ اﻟﻘﻮام إﻡﺎ ﺝﺎف أو ﺹﻠﺐ أو‬ ‫ﻟﺪن أو ﻡﺒﺘﻞ أو رﺥﻮ وذﻟﻚ ﻃﺒﻘﺎ ﻟﻘﻴﻤﺔ اﻟﻬﺒﻮط آﻤﺎ هﻮ ﻡﻮﺿﺢ ﺑﺠﺪول )٧-١(.‬ ‫ً‬ ‫أﻡﺎ ﺝﺪول )٧-٢( ﻓﻴﻮﺿﺢ ﻗﻴﻢ اﺳﺘﺮﺵﺎدﻱﺔ ﻟﻠﻘﻮام ودرﺝﺔ اﻟﺪﻡﻚ ﻓﻰ ﺑﻌﺾ اﻹﻧﺸﺎءات اﻟﻤﺨﺘﻠﻔﺔ.‬ ‫ﻡﻼﺣﻈـــﺎت:‬ ‫- ﻱﺠﺐ أن ﻻ ﻱﺰﻱﺪ اﻟﻤﻘﺎس اﻹﻋﺘﺒﺎرى اﻷآﺒﺮ ﻟﻠﺮآﺎم اﻟﻤﺴﺘﺨﺪم ﻋﻦ ٠٤ ﻡﻢ.‬ ‫- ﻱﺠﺐ أن ﻻ ﺗﺰﻱﺪ اﻟﻔﺘﺮة ﺑﻴﻦ إﻧﺘﻬﺎء اﻟﺨﻠﻂ وﺑﺪاﻱﺔ إﺝﺮاء اﻹﺥﺘﺒﺎر ﻋﻦ دﻗﻴﻘﺘﻴﻦ.‬ ‫- ﺗﺤﺪث ﺛﻼﺛﺔ أﺵﻜﺎل ﻡﺨﺘﻠﻔﺔ ﻟﺤﺎﻟﺔ اﻟﻬﺒﻮط ﻓﻘﺪ ﻱﻜﻮن هﺒﻮﻃﺎ ﺣﻘﻴﻘﻴﺎ ‪ True Slump‬أو هﺒﻮط‬ ‫ً‬ ‫ً‬ ‫ﻗﺺ‪ Shear Slump‬أو إﻧﻬﻴﺎر ‪ Collapse‬آﻤﺎ ﺑﺸﻜﻠﻰ )٧-٥( و )٧-٦(.‬ ‫- ﻱﺮاﻋﻰ اﻋﺎدة اﻹﺥﺘﺒﺎر ﻋﻠﻰ ﻋﻴﻨﺔ أﺥﺮى ﻓﻰﺣﺎﻟﺔ ﺣﺪوث إﻧﺰﻻق ﺝﺎﻧﺐ ‪ Slipping‬ﻓﻰ اﻟﻌﻴﻨﺔ‬ ‫أو إﻧﻬﻴﺎر .‪ Collapse‬إذا ﺗﻜﺮر ذﻟﻚ ﻓﻰ ﺣﺎﻟﺔ إﻋﺎدة اﻹﺥﺘﺒﺎر ﻓﻴﻘﺎس اﻟﻬﺒﻮط ﻡﻊ ﺗﺴﺠﻴﻞ‬ ‫ذﻟﻚ ﻡﻊ اﻟﻨﺘﻴﺠﺔ.‬ ‫ﺟﺪﻭﻝ )٧-١( ﻗﻴﻢ ﺍﳍﺒﻮﻁ ﺍﳌﻨﺎﻇﺮﺓ ﻟﺪﺭﺟﺎﺕ ﻗﻮﺍﻡ ﺍﳋﺮﺳﺎنﺔ ﺍﳌﺨﺘﻠﻔﺔ.‬ ‫٠٣-٠٢١ ٠٠١-٠٠٢ ٠٨١-٠٢٢‬ ‫٠١-٠٤‬ ‫ﺹﻔﺮ-٠٢‬ ‫اﻟﻬـﺒـﻮط )ﻡﻢ(‬ ‫رﺥﻮ‬ ‫ﻡﺒﺘﻞ‬ ‫ﻟﺪن‬ ‫ﺹﻠﺐ‬ ‫ﺝﺎف‬ ‫ﻗــﻮام اﻟﺨﻠﻄــﺔ اﻟﺨﺮﺳﺎﻧﻴـﺔ‬ ‫‪Sloppy‬‬ ‫‪Wet‬‬ ‫‪Plastic‬‬ ‫‪Stiff‬‬ ‫‪Dry‬‬ ‫‪Consistency‬‬ ‫٢١١‬

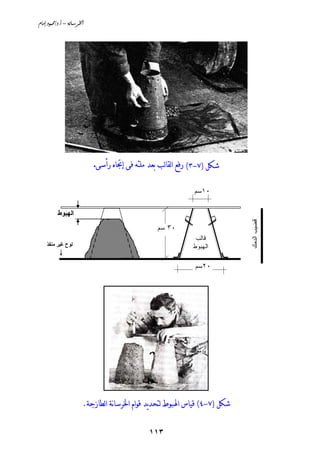

‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫ﺷﻜﻞ )٧-٣( ﺭﻓﻊ ﺍﻟﻘﺎﻟﺐ ﺑﻌﺪ ﻣﻠﺌﻪ ﻓﻰ ﺇﲡﺎﻩ ﺭﺃﺳﻰ.‬ ‫٠١ﺴﻡ‬ ‫اﻟﻬﺒﻮط‬ ‫ﻗﻀﻴﺏ اﻟﺩﻤﻙ‬ ‫٠٣ ﺴﻡ‬ ‫ﻗﺎﻟﺏ‬ ‫ﻟﻮح ﻏﻴﺮ ﻡﻨﻔﺬ‬ ‫ﺍﻟﻬﺒﻭﻁ‬ ‫٠٢ﺴﻡ‬ ‫ﺷﻜﻞ )٧-٤( ﻗﻴﺎﺱ ﺍﳍﺒﻮﻁ ﻟﺘﺤﺪﻳﺪ ﻗﻮﺍﻡ ﺍﳋﺮﺳﺎنﺔ ﺍﻟﻄﺎﺯﺟﺔ.‬ ‫٣١١‬

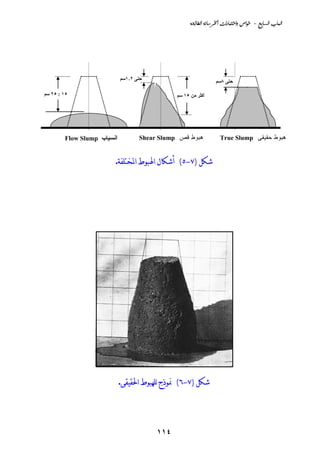

‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫ﺣﺘﻰ ٢٫١ﺳﻢ‬ ‫ﺣﺘﻰ ٨ﺳﻢ‬ ‫٥١ : ٥٢ ﺳﻢ‬ ‫أآﺜﺮ ﻡﻦ ٥١ ﺳﻢ‬ ‫اﻧﺴﻴﺎب ‪Flow Slump‬‬ ‫ﻫﺒﻭﻁ ﻗﺹ ‪Shear Slump‬‬ ‫ﻫﺒﻭﻁ ﺤﻘﻴﻘﻰ ‪True Slump‬‬ ‫ﺷﻜﻞ )٧-٥( ﺃﺷﻜﺎﻝ ﺍﳍﺒﻮﻁ ﺍﳌﺨﺘﻠﻔﺔ.‬ ‫ﺷﻜﻞ )٧-٦( ﳕﻮﺫﺝ ﻟﻠﻬﺒﻮﻁ ﺍﳊﻘﻴﻘﻰ.‬ ‫٤١١‬
‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫ﺟﺪﻭﻝ )٧-٢( ﺍﻟﻘﻮﺍﻡ ﻭﳏﺘﻮﻯ ﺍﻷﲰﻨﺖ ﻭﻣﻘﺎﺱ ﺍﻟﺮﻛﺎﻡ ﺍﳌﻨﺎﺳﺐ ﻟﻸنﻮﺍﻉ ﺍﳌﺨﺘﻠﻔﺔ ﻣﻦ ﺍﻹنﺸﺎﺀﺍﺕ.‬ ‫اﻟﻬﺒﻮط )ﻡﻢ(‬ ‫درﺝﺔ اﻟﺪﻡﻚ‬ ‫ﻧﻮع اﻟﻌﻨﺼﺮ اﻹﻧﺸﺎﺋﻲ‬ ‫ﺹﻔﺮ- ٥٢‬ ‫دﻡﻚ ﻡﻴﻜﺎﻧﻴﻜﻲ‬ ‫ﺥﺮﺳﺎﻧﺔ آﺘﻠﻴﺔ.‬ ‫اﻟﻘﻮاﻋﺪ اﻟﺨﺮﺳﺎﻧﻴﺔ ﺥﻔﻴﻔﺔ اﻟﺘﺴﻠﻴﺢ وﻡﺘﻮﺳﻄﺔ اﻟﺘﺴﻠﻴﺢ.‬ ‫٥٢ : ٠٥‬ ‫دﻡﻚ ﻡﻴﻜﺎﻧﻴﻜﻲ‬ ‫ﻗﻄﺎﻋﺎت ﺥﺮﺳﺎﻧﻴﺔ ﺥﻔﻴﻔﺔ اﻟﺘﺴﻠﻴﺢ.‬ ‫دﻡﻚ ﻡﻴﻜﺎﻧﻴﻜﻲ‬ ‫ﻗﻄﺎﻋﺎت ﺥﺮﺳﺎﻧﻴﺔ ﻡﺘﻮﺳﻄﺔ وﻋﺎﻟﻴﺔ اﻟﺘﺴﻠﻴﺢ.‬ ‫٠٥ : ٠٠١‬ ‫دﻡﻚ ﻱﺪوي‬ ‫ﻗﻄﺎﻋﺎت ﺥﺮﺳﺎﻧﻴﺔ ﺥﻔﻴﻔﺔ اﻟﺘﺴﻠﻴﺢ.‬ ‫٠٠١ : ٥٢١‬ ‫دﻡﻚ ﺥﻔﻴﻒ‬ ‫ﻗﻄﺎﻋﺎت ﺥﺮﺳﺎﻧﻴﺔ آﺜﻴﻔﺔ اﻟﺘﺴﻠﻴﺢ.‬ ‫أﺳﺎﺳ ﺎت ﻋﻤﻴﻘ ﺔ وﺥﺮﺳ ﺎﻧﺔ ﻗﺎﺑﻠ ﺔ ﻟﻠﻀ ﺦ ﻡ ﻊ اﺳ ﺘﺨﺪام‬ ‫٥٢١ : ٠٠٢‬ ‫دﻡﻚ ﺥﻔﻴﻒ‬ ‫إﺿﺎﻓﺎت آﻴﻤﻴﺎﺋﻴﺔ )ﻡﻠﺪﻧﺎت أو ﻡﻠﺪﻧﺎت ﻓﺎﺋﻘﺔ(‬ ‫و ﺗﺠﺪر اﻹﺵﺎرة أﻧﻪ ﻓﻰ ﺣﺎﻟﺔ اﻟﺨﺮﺳﺎﻧﺔ ذات درﺝﺔ اﻟﺴﻴﻮﻟﺔ اﻟﻌﺎﻟﻴﺔ أو اﻟﺘ ﻰ ﻱﺰﻱ ﺪ ﻓﻴﻬ ﺎ اﻟﻬﺒ ﻮط ﻋ ﻦ‬ ‫٢٢ ﺳﻢ ﻡﺜﻞ اﻟﺨﺮﺳﺎﻧﺔ ذاﺗﻴﺔ اﻟﺪﻡﻚ ﻓﺈﻧﻪ ﻱﺘﻢ ﻗﻴﺎس اﻧﺴﻴﺎب اﻟﻬﺒﻮط وهﻮ اﻟﻘﻄﺮ اﻟﻤﺘﻮﺳ ﻂ ﻟﻠﺨﺮﺳ ﺎﻧﺔ‬ ‫اﻟﻤﻨﺴﺎﺑﺔ ﺑﻌﺪ رﻓﻊ ﻡﺨﺮوط اﻟﻬﺒﻮط. وﻓﻰ اﻟﺨﺮﺳﺎﻧﺔ ذاﺗﻴﺔ اﻟﺪﻡﻚ ﻓﻴﺸ ﺘﺮط أن ﻻ ﻱﻘ ﻞ اﻧﺴ ﻴﺎب اﻟﻬﺒ ﻮط‬ ‫ﻋﻦ ٠٦ : ٠٧ ﺳﻢ آﻤﺎ ﺑﺸﻜﻞ )٧-٧(.‬ ‫ﻗﻄﺮ اﻻﻧﺴﻴﺎب‬ ‫ﺷﻜﻞ )٧-٧( ﺍنﺴﻴﺎﺏ ﺍﳍﺒﻮﻁ ﻓﻰ ﺍﳋﺮﺳﺎنﺔ ﺫﺍﺗﻴﺔ ﺍﻟﺪﻣﻚ.‬ ‫٥١١‬

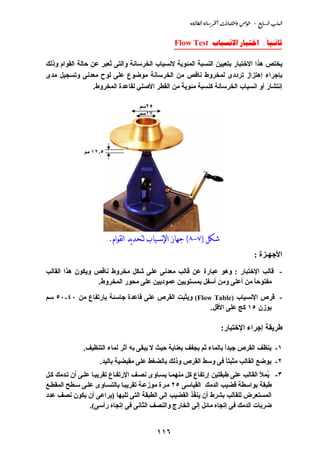

‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫‪Flow Test   : ‬‬ ‫_________________________‬ ‫ﻱﺨﺘﺺ هﺬا اﻻﺥﺘﺒﺎر ﺑﺘﻌﻴﻴﻦ اﻟﻨﺴﺒﺔ اﻟﻤﺌﻮﻱﺔ ﻻﻧﺴﻴﺎب اﻟﺨﺮﺳﺎﻧﺔ واﻟﺘﻰ ُﻌﺒﺮ ﻋﻦ ﺣﺎﻟﺔ اﻟﻘﻮام وذﻟﻚ‬ ‫ﺗ‬ ‫ﺑﺈﺝﺮاء إهﺘﺰاز ﺗﺮددى ﻟﻤﺨﺮوط ﻧﺎﻗﺺ ﻡﻦ اﻟﺨﺮﺳﺎﻧﺔ ﻡﻮﺿﻮع ﻋﻠﻰ ﻟﻮح ﻡﻌﺪﻧﻰ وﺗﺴﺠﻴﻞ ﻡﺪى‬ ‫إﻧﺘﺸﺎر أو اﻧﺴﻴﺎب اﻟﺨﺮﺳﺎﻧﺔ آﻨﺴﺒﺔ ﻡﺌﻮﻱﺔ ﻡﻦ اﻟﻘﻄﺮ اﻷﺹﻠﻲ ﻟﻘﺎﻋﺪة اﻟﻤﺨﺮوط.‬ ‫٥٢ﺳﻢ‬ ‫٧١ﺳﻢ‬ ‫٥٫٢١ ﻡﻢ‬ ‫ﺷﻜﻞ )٧-٨( ﺟﻬﺎﺯ ﺍﻹنﺴﻴﺎﺏ ﻟﺘﺤﺪﻳﺪ ﺍﻟﻘﻮﺍﻡ.‬ ‫اﻷﺝﻬـﺰة :‬ ‫- ﻗﺎﻟﺐ اﻹﺥﺘﺒﺎر : وهﻮ ﻋﺒﺎرة ﻋﻦ ﻗﺎﻟﺐ ﻡﻌﺪﻧﻰ ﻋﻠﻰ ﺵﻜﻞ ﻡﺨﺮوط ﻧﺎﻗﺺ وﻱﻜﻮن هﺬا اﻟﻘﺎﻟﺐ‬ ‫ﻡﻔﺘﻮﺣﺎ ﻡﻦ أﻋﻠﻰ وﻡﻦ أﺳﻔﻞ ﺑﻤﺴﺘﻮﻱﻴﻦ ﻋﻤﻮدﻱﻴﻦ ﻋﻠﻰ ﻡﺤﻮر اﻟﻤﺨﺮوط.‬ ‫ً‬ ‫- ﻗﺮص اﻹﻧﺴﻴﺎب )‪ (Flow Table‬وﻱﺜﺒﺖ اﻟﻘﺮص ﻋﻠﻰ ﻗﺎﻋﺪة ﺝﺎﺳﺌﺔ ﺑﺈرﺗﻔﺎع ﻡﻦ ٠٤-٠٥ ﺳﻢ‬ ‫ﺑﻮزن ٥١ آﺞ ﻋﻠﻰ اﻷﻗﻞ.‬ ‫ﻃﺮﻱﻘﺔ إﺝﺮاء اﻹﺥﺘﺒﺎر:‬ ‫١- ﻱﻨﻈﻒ اﻟﻘﺮص ﺝﻴﺪا ﺑﺎﻟﻤﺎء ﺛﻢ ﻱﺠﻔﻒ ﺑﻌﻨﺎﻱﺔ ﺣﻴﺚ ﻻ ﻱﺒﻘﻰ ﺑﻪ أﺛﺮ ﻟﻤﺎء اﻟﺘﻨﻈﻴﻒ.‬ ‫ً‬ ‫٢- ﻱﻮﺿﻊ اﻟﻘﺎﻟﺐ ﻡﺜﺒﺘﺎ ﻓﻰ وﺳﻂ اﻟﻘﺮص وذﻟﻚ ﺑﺎﻟﻀﻐﻂ ﻋﻠﻰ ﻡﻘﺒﻀﻴﺔ ﺑﺎﻟﻴﺪ.‬ ‫ً‬ ‫٣- ُﻤﻸ اﻟﻘﺎﻟﺐ ﻋﻠﻰ ﻃﺒﻘﺘﻴﻦ إرﺗﻔﺎع آﻞ ﻡﻨﻬﻤ ﺎ ﻱﺴ ﺎوى ﻧﺼ ﻒ اﻹرﺗﻔ ﺎع ﺗﻘﺮﻱﺒ ﺎ ﻋﻠ ﻰ أن ﺗ ﺪﻡﻚ آ ﻞ‬ ‫ﻱ‬ ‫ﻃﺒﻘﺔ ﺑﻮاﺳﻄﺔ ﻗﻀﻴﺐ اﻟﺪﻡﻚ اﻟﻘﻴﺎﺳﻰ ٥٢ ﻡ ﺮة ﻡﻮزﻋ ﺔ ﺗﻘﺮﻱﺒ ﺎ ﺑﺎﻟﺘﺴ ﺎوى ﻋﻠ ﻰ ﺳ ﻄﺢ اﻟﻤﻘﻄ ﻊ‬ ‫اﻟﻤﺴﺘﻌﺮض ﻟﻠﻘﺎﻟﺐ ﺑﺸﺮط أن َﻨ ُﺬ اﻟﻘﻀﻴﺐ إﻟﻰ اﻟﻄﺒﻘﺔ اﻟﺘﻰ ﺗﻠﻴﻬﺎ )ﻱﺮاﻋﻰ أن ﻱﻜﻮن ﻧﺼﻒ ﻋﺪد‬ ‫ﻱﻔ‬ ‫ﺿﺮﺑﺎت اﻟﺪﻡﻚ ﻓﻰ إﺗﺠﺎﻩ ﻡﺎﺋﻞ إﻟﻰ اﻟﺨﺎرج واﻟﻨﺼﻒ اﻟﺜﺎﻧﻰ ﻓﻰ إﺗﺠﺎﻩ رأﺳﻰ(.‬ ‫٦١١‬
‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫٤- ﺑﻌﺪ اﻻﻧﺘﻬﺎء ﻡﻦ دﻡﻚ اﻟﺨﺮﺳﺎﻧﺔ ﻟﻠﻄﺒﻘﺔ اﻟﻌﻠﻴﺎ ﻟﻠﻘﺎﻟﺐ ﻱﺴﻮى ﺳﻄﺤﻬﺎ ﻡﻊ ﺣﺎﻓﺔ اﻟﻘﺎﻟﺐ‬ ‫ﺑﺎﻟﻤﺴﻄﺮﻱﻦ ﻡﻊ ﻡﺮاﻋﺎة ﻡﻞء اﻟﻘﺎﻟﺐ ﺗﻤﺎﻡﺎ.‬ ‫٥- ُﺰال اﻟﺨﺮﺳﺎﻧﺔ اﻟﺰاﺋﺪة اﻟﺘﻰﺳﻘﻄﺖ ﻋﻠﻰ ﻗﺮص اﻹﺥﺘﺒﺎر ﻋﻨﺪ ﺗﺴﻮﻱﺔ اﻟﺴﻄﺢ ﺛﻢ ﻱﻨﻈﻒ ﺝﻴﺪا‬ ‫ً‬ ‫ﺗ‬ ‫ﺣﻮل ﻗﺎﻟﺐ اﻹﺥﺘﺒﺎر.‬ ‫٦- ُﺮﻓﻊ اﻟﻘﺎﻟﺐ اﻟﻤﻌﺪﻧﻰ ﺑﻌﺪ ﻡﻠﺌﻪ ﻡﺒﺎﺵﺮة ﻡﻦ اﻟﺨﺮﺳﺎﻧﺔ ﺑﺈﻧﺘﻈﺎم ﻓﻰ إﺗﺠﺎﻩ رأﺳﻰ.‬ ‫ﻱ‬ ‫٧- ُﺮﻓﻊ اﻟﻘﺮص وﻱﺨﻔﺾ ﺑﻤﻌﺪل ﻡﻨﺘﻈﻢ ﻟﻤﺴﺎﻓﺔ ٥٫٢١ ﻡﻢ )١/٢ ﺑﻮﺹﺔ( وذﻟﻚ ٥١ ﻡﺮة ﻓﻰ ﻡﺪى‬ ‫ﻱ‬ ‫ﺣﻮاﻟﻰ ٥١ ﺛﺎﻧﻴﺔ.‬ ‫٨- ﺗﻘﺎس ﻗﺎﻋﺪة اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﻨﺴﺎﺑﺔ ﻧﺘﻴﺠﺔ اﻟﺮﻓﻊ واﻟﺨﻔﺾ اﻟﻤﺬآﻮرة وﻱﻜﻮن اﻟﻘﻴﺎس ﻟﻘﻄﺮ‬ ‫اﻟﻘﺎﻋﺪة ﻓﻰ ٦ إﺗﺠﺎهﺎت ﻡﺨﺘﻠﻔﺔ ﺛﻢ ﻱﺆﺥﺬ ﻡﺘﻮﺳﻂ هﺬﻩ اﻟﻘﺮاءات ﻟﻴﻤﺜﻞ ﻗﻄﺮ اﻹﻧﺴﻴﺎب ﻟﻘﺎﻋﺪة‬ ‫اﻟﻤﺨﺮوط اﻟﺨﺮﺳﺎﻧﻰ ﺑﻌﺪ إﻧﺴﻴﺎب اﻟﺨﺮﺳﺎﻧﺔ.‬ ‫٩- ﺗﺤﺴﺐ اﻟﻨﺴﺒﺔ اﻟﻤﺌﻮﻱﺔ ﻹﻧﺴﻴﺎب اﻟﺨﺮﺳﺎﻧﺔ )ﻷﻗﺮب ٥ ﻡﻢ( ﺑﺈﻋﺘﺒﺎرهﺎ اﻟﻨﺴﺒﺔ اﻟﻤﺌﻮﻱﺔ ﻟﺰﻱﺎدة‬ ‫ﻗﻄﺮ اﻹﻧﺴﻴﺎب ﻋﻦ ﻗﻄﺮ اﻟﻘﺎﻋﺪة اﻷﺹﻠﻰ آﻤﺎﻱﻠﻰ:‬ ‫ﻗﻄﺮ اﻹﻧﺴﻴﺎب )ﺳﻢ( - ٥٢‬ ‫_________________‬ ‫× ٠٠١‬ ‫اﻟﻨﺴﺒﺔ اﻟﻤﺌﻮﻱﺔ ﻟﻺﻧﺴﻴﺎب =‬ ‫٥٢‬ ‫)ﺣﻴﺚ أن ﻗﻄﺮ اﻟﻘﺎﻋﺪة اﻷﺹﻠﻰ ﻟﻠﻤﺨﺮوط اﻟﺨﺮﺳﺎﻧﻰ ﻱﺴﺎوى ٥٢ ﺳﻢ(‬ ‫وﻱﻌﺘﺒﺮ اﺥﺘﻴﺎر اﻹﻧﺴﻴﺎب اﺥﺘﺒﺎرا ﻡﻌﻤﻠﻴﺎ ﻓﻰ ﻡﻌﻈﻢ اﻟﺤﺎﻻت ﻧﻈﺮا ﻟﻌﺪم ﺳﻬﻮﻟﺔ ﺗﻮاﺝﺪ اﻟﺠﻬﺎز ﻓﻰ‬ ‫ً‬ ‫ً‬ ‫ﻡﻮﻗﻊ اﻟﻌﻤﻞ. وﻱﻤﺜﻞ اﻟﺠﺪول اﻵﺗﻰ اﻟﻨﺴﺐ اﻟﻤﺌﻮﻱﺔ ﻟﻺﻧﺴﻴﺎب ﻋﻨﺪ درﺝﺎت اﻟﻘﻮام اﻟﻤﺨﺘﻠﻔﺔ.‬ ‫ﺟﺪﻭﻝ )٧-٣( ﺍﻟﻌﻼﻗﺔ ﺑﲔ ﻗﻮﺍﻡ ﺍﳋﻠﻄﺔ ﻭﺍﻹنﺴﻴﺎﺏ.‬ ‫٠٥-٠٠١% ٠٩-٠٢١% ٠١١-٠٥١%‬ ‫٥١-٠٦%‬ ‫اﻟﻨﺴﺒﺔ اﻟﻤﺌﻮﻱﺔ ﻟﻼﻧﺴﻴﺎب ﺹﻔﺮ-٠٢%‬ ‫رﺥـﻮ‬ ‫ﻡﺒﺘﻞ‬ ‫ﻟﺪن‬ ‫ﺹﻠﺐ‬ ‫ﺝـﺎف‬ ‫ﻗﻮام اﻟﺨﻠﻄﺔ اﻟﺨﺮﺳﺎﻧﻴﺔ‬ ‫‪Sloppy‬‬ ‫‪Wet‬‬ ‫‪Plastic‬‬ ‫‪Stiff‬‬ ‫‪Dry‬‬ ‫‪Consistency‬‬ ‫٧١١‬

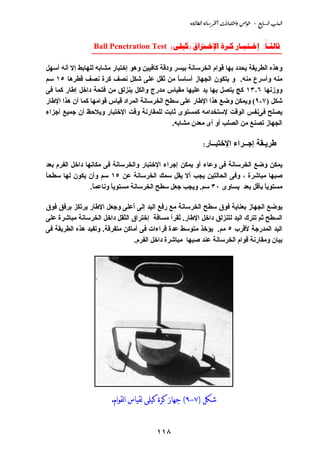

‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫‪Ball Penetration Test ()    :‬‬ ‫____________________________________________‬ ‫وهﺬﻩ اﻟﻄﺮﻱﻘﺔ ﻱﺤﺪد ﺑﻬﺎ ﻗﻮام اﻟﺨﺮﺳﺎﻧﺔ ﺑﻴﺴﺮ ودﻗﺔ آﺎﻓﻴﻴﻦ وهﻮ إﺥﺘﺒﺎر ﻡﺸﺎﺑﻪ ﻟﻠﻬﺎﺑﻂ إﻻ أﻧﻪ أﺳﻬﻞ‬ ‫ﻡﻨﻪ وأﺳﺮع ﻡﻨﻪ. و ﻱﺘﻜﻮن اﻟﺠﻬﺎز أﺳﺎﺳﺎ ﻡﻦ ﺛﻘﻞ ﻋﻠﻰ ﺵﻜﻞ ﻧﺼﻒ آﺮة ﻧﺼﻒ ﻗﻄﺮهﺎ ٥١ ﺳﻢ‬ ‫ً‬ ‫ووزﻧﻬﺎ ٦٫٣١ آﺞ ﻱﺘﺼﻞ ﺑﻬﺎ ﻱﺪ ﻋﻠﻴﻬﺎ ﻡﻘﻴﺎس ﻡﺪرج واﻟﻜﻞ ﻱﻨﺰﻟﻖ ﻡﻦ ﻓﺘﺤﺔ داﺥﻞ إﻃﺎر آﻤﺎ ﻓﻰ‬ ‫ﺵﻜﻞ )٧-٩( وﻱﻤﻜﻦ وﺿﻊ هﺬا اﻹﻃﺎر ﻋﻠﻰ ﺳﻄﺢ اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺮاد ﻗﻴﺎس ﻗﻮاﻡﻬﺎ آﻤﺎ أن هﺬا اﻹﻃﺎر‬ ‫ﻱﺼﻠﺢ ﻓﻰﻧﻔﺲ اﻟﻮﻗﺖ ﻹﺳﺘﺨﺪاﻡﻪ آﻤﺴﺘﻮى ﺛﺎﺑﺖ ﻟﻠﻤﻘﺎرﻧﺔ وﻗﺖ اﻹﺥﺘﺒﺎر وﻱﻼﺣﻆ أن ﺝﻤﻴﻊ أﺝﺰاء‬ ‫اﻟﺠﻬﺎز ﺗﺼﻨﻊ ﻡﻦ اﻟﺼﻠﺐ أو أى ﻡﻌﺪن ﻡﺸﺎﺑﻪ.‬ ‫اﻹﺥﺘﺒــﺎر:‬ ‫ﻃﺮﻱـﻘﺔ إﺝــﺮاء‬ ‫ﻱﻤﻜﻦ وﺿﻊ اﻟﺨﺮﺳﺎﻧﺔ ﻓﻰ وﻋﺎء أو ﻱﻤﻜﻦ إﺝﺮاء اﻹﺥﺘﺒﺎر واﻟﺨﺮﺳﺎﻧﺔ ﻓﻰ ﻡﻜﺎﻧﻬﺎ داﺥﻞ اﻟﻔﺮم ﺑﻌﺪ‬ ‫ﺹﺒﻬﺎ ﻡﺒﺎﺵﺮة ، وﻓﻰ اﻟﺤﺎﻟﺘﻴﻦ ﻱﺠﺐ أﻻ ﻱﻘﻞ ﺳﻤﻚ اﻟﺨﺮﺳﺎﻧﺔ ﻋﻦ ٥١ ﺳﻢ وأن ﻱﻜﻮن ﻟﻬﺎ ﺳﻄﺤﺎ‬ ‫ً‬ ‫ﻡﺴﺘﻮﻱﺎ ﺑﺄﻗﻞ ﺑﻌﺪ ﻱﺴﺎوى ٠٣ ﺳﻢ. وﻱﺠﺐ ﺝﻌﻞ ﺳﻄﺢ اﻟﺨﺮﺳﺎﻧﺔ ﻡﺴﺘﻮﻱﺎ وﻧﺎﻋﻤﺎ.‬ ‫ً‬ ‫ً‬ ‫ً‬ ‫ﻱﻮﺿﻊ اﻟﺠﻬﺎز ﺑﻌﻨﺎﻱﺔ ﻓﻮق ﺳﻄﺢ اﻟﺨﺮﺳﺎﻧﺔ ﻡﻊ رﻓﻊ اﻟﻴﺪ إﻟﻰ أﻋﻠﻰ وﺝﻌﻞ اﻹﻃﺎر ﻱﺮﺗﻜﺰ ﺑﺮﻓﻖ ﻓﻮق‬ ‫اﻟﺴﻄﺢ ﺛﻢ ﺗﺘﺮك اﻟﻴﺪ ﻟﺘﻨﺰﻟﻖ داﺥﻞ اﻹﻃﺎر. ُﻘﺮأ ﻡﺴﺎﻓﺔ إﺥﺘﺮاق اﻟﺜﻘﻞ داﺥﻞ اﻟﺨﺮﺳﺎﻧﺔ ﻡﺒﺎﺵﺮة ﻋﻠﻰ‬ ‫ﺗ‬ ‫اﻟﻴﺪ اﻟﻤﺪرﺝﺔ ﻷﻗﺮب ٥ ﻡﻢ. ﻱﺆﺥﺬ ﻡﺘﻮﺳﻂ ﻋﺪة ﻗﺮاءات ﻓﻰ أﻡﺎآﻦ ﻡﺘﻔﺮﻗﺔ. وﺗﻔﻴﺪ هﺬﻩ اﻟﻄﺮﻱﻘﺔ ﻓﻰ‬ ‫ﺑﻴﺎن وﻡﻘﺎرﻧﺔ ﻗﻮام اﻟﺨﺮﺳﺎﻧﺔ ﻋﻨﺪ ﺹﺒﻬﺎ ﻡﺒﺎﺵﺮة داﺥﻞ اﻟﻔﺮم.‬ ‫ﺷﻜﻞ )٧-٩( ﺟﻬﺎﺯ ﻛﺮﺓ ﻛﻴﻠﻰ ﻟﻘﻴﺎﺱ ﺍﻟﻘﻮﺍﻡ.‬ ‫٨١١‬

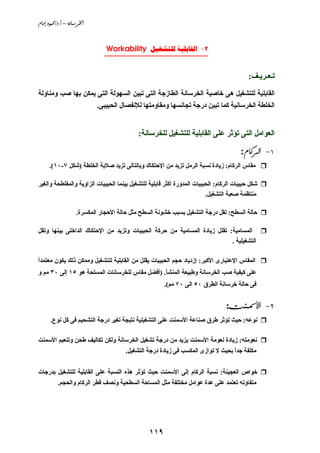

‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫2- ‪Workability  ‬‬ ‫________________________‬ ‫ﺗـﻌـﺮﻱـﻒ:‬ ‫اﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ هﻰ ﺥﺎﺹﻴﺔ اﻟﺨﺮﺳﺎﻧﺔ اﻟﻄﺎزﺝﺔ اﻟﺘﻰ ﺗﺒﻴﻦ اﻟﺴﻬﻮﻟﺔ اﻟﺘﻰ ﻱﻤﻜﻦ ﺑﻬﺎ ﺹﺐ وﻡﻨﺎوﻟﺔ‬ ‫اﻟﺨﻠﻄﺔ اﻟﺨﺮﺳﺎﻧﻴﺔ آﻤﺎ ﺗﺒﻴﻦ درﺝﺔ ﺗﺠﺎﻧﺴﻬﺎ وﻡﻘﺎوﻡﺘﻬﺎ ﻟﻺﻧﻔﺼﺎل اﻟﺤﺒﻴﺒﻰ.‬ ‫اﻟﻌﻮاﻡﻞ اﻟﺘﻰ ﺗﺆﺛﺮ ﻋﻠﻰ اﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ ﻟﻠﺨﺮﺳﺎﻧﺔ:‬ ‫‪:âb׊Ûa MQ‬‬ ‫ﻡﻘﺎس اﻟﺮآﺎم: زﻱﺎدة ﻧﺴﺒﺔ اﻟﺮﻡﻞ ﺗﺰﻱﺪ ﻡﻦ اﻹﺣﺘﻜﺎك وﺑﺎﻟﺘﺎﻟﻰ ﺗﺰﻱﺪ ﺹﻼﺑﺔ اﻟﺨﻠﻄﺔ )ﺵﻜﻞ ٧-٠١(.‬ ‫ﺵﻜﻞ ﺣﺒﻴﺒﺎت اﻟﺮآﺎم: اﻟﺤﺒﻴﺒﺎت اﻟﻤﺪورة أآﺜﺮ ﻗﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ ﺑﻴﻨﻤﺎ اﻟﺤﺒﻴﺒﺎت اﻟﺰاوﻱﺔ واﻟﻤﻔﻠﻄﺤﺔ واﻟﻐﻴﺮ‬ ‫ﻡﻨﺘﻈﻤﺔ ﺹﻌﺒﺔ اﻟﺘﺸﻐﻴﻞ.‬ ‫ﺣﺎﻟﺔ اﻟﺴﻄﺢ: ﺗﻘﻞ درﺝﺔ اﻟﺘﺸﻐﻴﻞ ﺑﺴﺒﺐ ﺥﺸﻮﻧﺔ اﻟﺴﻄﺢ ﻡﺜﻞ ﺣﺎﻟﺔ اﻷﺣﺠﺎر اﻟﻤﻜﺴﺮة.‬ ‫اﻟﻤﺴﺎﻡﻴﺔ: ﺗﻘﻠﻞ زﻱﺎدة اﻟﻤﺴﺎﻡﻴﺔ ﻡﻦ ﺣﺮآﺔ اﻟﺤﺒﻴﺒﺎت وﺗﺰﻱﺪ ﻡﻦ اﻹﺣﺘﻜﺎك اﻟﺪاﺥﻠﻰ ﺑﻴﻨﻬﺎ وﺗﻘﻞ‬ ‫اﻟﺘﺸﻐﻴﻠﻴﺔ .‬ ‫اﻟﻤﻘﺎس اﻹﻋﺘﺒﺎرى اﻷآﺒﺮ: إزدﻱﺎد ﺣﺠﻢ اﻟﺤﺒﻴﺒﺎت ﻱﻘﻠﻞ ﻡﻦ اﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ وﻡﻤﻜﻦ ذﻟﻚ ﻱﻜﻮن ﻡﻌﺘﻤﺪا‬ ‫ً‬ ‫ﻋﻠﻰ آﻴﻔﻴﺔ ﺹﺐ اﻟﺨﺮﺳﺎﻧﺔ وﻃﺒﻴﻌﺔ اﻟﻤﻨﺸﺄ. )أﻓﻀﻞ ﻡﻘﺎس ﻟﻠﺨﺮﺳﺎﻧﺎت اﻟﻤﺴﻠﺤﺔ هﻮ ٥١ إﻟﻰ ٠٣ ﻡﻢ و‬ ‫ﻓﻰ ﺣﺎﻟﺔ ﺥﺮﺳﺎﻧﺔ اﻟﻄﺮق ٠٥ اﻟﻰ ٠٧ ﻡﻢ(.‬ ‫‪:oä;þa @MR‬‬ ‫ﻧﻮﻋﻪ: ﺣﻴﺚ ﺗﺆﺛﺮ ﻃﺮق ﺹﻨﺎﻋﺔ اﻷﺳﻤﻨﺖ ﻋﻠﻰ اﻟﺘﺸﻐﻴﻠﻴﺔ ﻧﺘﻴﺠﺔ ﺗﻐﻴﺮ درﺝﺔ اﻟﺘﺸﺤﻴﻢ ﻓﻰ آﻞ ﻧﻮع.‬ ‫ﻧﻌﻮﻡﺘﻪ: زﻱﺎدة ﻧﻌﻮﻡﺔ اﻷﺳﻤﻨﺖ ﻱﺰﻱﺪ ﻡﻦ درﺝﺔ ﺗﺸﻐﻴﻞ اﻟﺨﺮﺳﺎﻧﺔ وﻟﻜﻦ ﺗﻜﺎﻟﻴﻒ ﻃﺤﻦ وﺗﻨﻌﻴﻢ اﻷﺳﻤﻨﺖ‬ ‫ﻡﻜﻠﻔﺔ ﺝﺪا ﺑﺤﻴﺚ ﻻ ﺗﻮازى اﻟﻤﻜﺴﺐ ﻓﻰ زﻱﺎدة درﺝﺔ اﻟﺘﺸﻐﻴﻞ.‬ ‫ً‬ ‫ﺥﻮاص اﻟﻌﺠﻴﻨﺔ: ﻧﺴﺒﺔ اﻟﺮآﺎم إﻟﻰ اﻷﺳﻤﻨﺖ ﺣﻴﺚ ﺗﺆﺛﺮ هﺬﻩ اﻟﻨﺴﺒﺔ ﻋﻠﻰ اﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ ﺑﺪرﺝﺎت‬ ‫ﻡﺘﻔﺎوﺗﻪ ﺗﻌﺘﻤﺪ ﻋﻠﻰ ﻋﺪة ﻋﻮاﻡﻞ ﻡﺨﺘﻠﻔﺔ ﻡﺜﻞ اﻟﻤﺴﺎﺣﺔ اﻟﺴﻄﺤﻴﺔ وﻧﺼﻒ ﻗﻄﺮ اﻟﺮآﺎم واﻟﺤﺠﻢ.‬ ‫٩١١‬

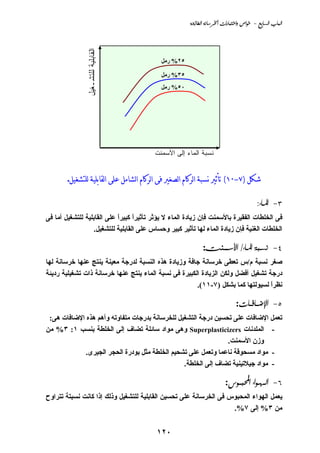

‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫اﻟﻘﺎﺒﻠﻴﺔ ﻟﻠﺘﺸـﻐﻴل‬ ‫٥٢% رﻡﻞ‬ ‫٥٣% رﻡﻞ‬ ‫٠٥% رﻡﻞ‬ ‫ﻨﺴﺒﺔ ﺍﻟﻤﺎﺀ ﺇﻟﻰ ﺍﻷﺴﻤﻨﺕ‬ ‫ﺷﻜﻞ )٧-٠١( ﺗﺄﺛﲑ نﺴﺒﺔ ﺍﻟﺮﻛﺎﻡ ﺍﻟﺼﻐﲑ ﻓﻰ ﺍﻟﺮﻛﺎﻡ ﺍﻟﺸﺎﻣﻞ ﻋﻠﻰ ﺍﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ.‬ ‫‪Zõb;½a@@MS‬‬ ‫ﻓﻰ اﻟﺨﻠﻄﺎت اﻟﻔﻘﻴﺮة ﺑﺎﻷﺳﻤﻨﺖ ﻓﺈن زﻱﺎدة اﻟﻤﺎء ﻻ ﻱﺆﺛﺮ ﺗﺄﺛﻴﺮا آﺒﻴﺮا ﻋﻠﻰ اﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ أﻡﺎ ﻓﻰ‬ ‫ً‬ ‫ً‬ ‫اﻟﺨﻠﻄﺎت اﻟﻐﻨﻴﺔ ﻓﺈن زﻱﺎدة اﻟﻤﺎء ﻟﻬﺎ ﺗﺄﺛﻴﺮ آﺒﻴﺮ وﺣﺴﺎس ﻋﻠﻰ اﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ.‬ ‫‪:oä;à;þa@Oõb;½a@òj;ã @MT‬‬ ‫ﺹﻐﺮ ﻧﺴﺒﺔ م/س ﺗﻌﻄﻰ ﺥﺮﺳﺎﻧﺔ ﺝﺎﻓﺔ وزﻱﺎدة هﺬﻩ اﻟﻨﺴﺒﺔ ﻟﺪرﺝﺔ ﻡﻌﻴﻨﺔ ﻱﻨﺘﺞ ﻋﻨﻬﺎ ﺥﺮﺳﺎﻧﺔ ﻟﻬﺎ‬ ‫درﺝﺔ ﺗﺸﻐﻴﻞ أﻓﻀﻞ وﻟﻜﻦ اﻟﺰﻱﺎدة اﻟﻜﺒﻴﺮة ﻓﻰ ﻧﺴﺒﺔ اﻟﻤﺎء ﻱﻨﺘﺞ ﻋﻨﻬﺎ ﺥﺮﺳﺎﻧﺔ ذات ﺗﺸﻐﻴﻠﻴﺔ ردﻱﺌﺔ‬ ‫ﻧﻈﺮا ﻟﺴﻴﻮﻟﺘﻬﺎ آﻤﺎ ﺑﺸﻜﻞ )٧-١١(.‬ ‫ً‬ ‫‪:pb;;Ïb;;™⁄a @MU‬‬ ‫ﺗﻌﻤﻞ اﻹﺿﺎﻓﺎت ﻋﻠﻰ ﺗﺤﺴﻴﻦ درﺝﺔ اﻟﺘﺸﻐﻴﻞ ﻟﻠﺨﺮﺳﺎﻧﺔ ﺑﺪرﺝﺎت ﻡﺘﻔﺎوﺗﻪ وأهﻢ هﺬﻩ اﻹﺿﺎﻓﺎت هﻰ:‬ ‫- اﻟﻤﻠﺪﻧﺎت ‪ Superplasticizers‬وهﻰ ﻡﻮاد ﺳﺎﺋﻠﺔ ﺗﻀﺎف إﻟﻰ اﻟﺨﻠﻄﺔ ﺑﻨﺴﺐ ١: ٣% ﻡﻦ‬ ‫وزن اﻷﺳﻤﻨﺖ.‬ ‫- ﻡﻮاد ﻡﺴﺤﻮﻗﺔ ﻧﺎﻋﻤﺎ وﺗﻌﻤﻞ ﻋﻠﻰ ﺗﺸﺤﻴﻢ اﻟﺨﻠﻄﺔ ﻡﺜﻞ ﺑﻮدرة اﻟﺤﺠﺮ اﻟﺠﻴﺮى.‬ ‫- ﻡﻮاد ﺝﻴﻼﺗﻴﻨﻴﺔ ﺗﻀﺎف إﻟﻰ اﻟﺨﻠﻄﺔ.‬ ‫‪:ì;;ja@õaì;è;Ûa @MV‬‬ ‫ﻱﻌﻤﻞ اﻟﻬﻮاء اﻟﻤﺤﺒﻮس ﻓﻰ اﻟﺨﺮﺳﺎﻧﺔ ﻋﻠﻰ ﺗﺤﺴﻴﻦ اﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ وذﻟﻚ إذا آﺎﻧﺖ ﻧﺴﺒﺘﺔ ﺗﺘﺮاوح‬ ‫ﻡﻦ ٣% إﻟﻰ ٧%.‬ ‫٠٢١‬

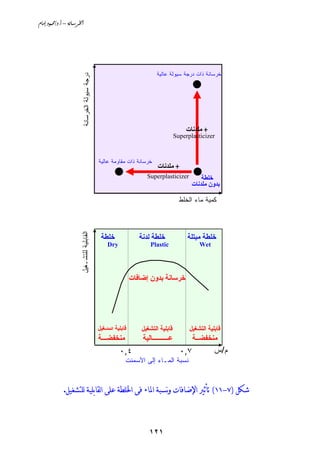

‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫ﺨﺭﺴﺎﻨﺔ ﺫﺍﺕ ﺩﺭﺠﺔ ﺴﻴﻭﻟﺔ ﻋﺎﻟﻴﺔ‬ ‫درﺠﺔ ﺴﻴﻭﻟﺔ اﻟﺨﺭﺴﺎﻨﺔ‬ ‫+ ﻡﻠﺪﻧﺎت‬ ‫‪Superplasticizer‬‬ ‫ﺨﺭﺴﺎﻨﺔ ﺫﺍﺕ ﻤﻘﺎﻭﻤﺔ ﻋﺎﻟﻴﺔ‬ ‫+ ﻡﻠﺪﻧﺎت‬ ‫‪Superplasticizer‬‬ ‫ﺥﻠﻄﺔ‬ ‫ﺑﺪون ﻡﻠﺪﻧﺎت‬ ‫ﻜﻤﻴﺔ ﻤﺎﺀ ﺍﻟﺨﻠﻁ‬ ‫اﻟﻘﺎﺒﻠﻴﺔ ﻟﻠﺘﺸـﻐﻴل‬ ‫ﺥﻠﻄﺔ‬ ‫ﺥﻠﻄﺔ ﻟﺪﻧﺔ‬ ‫ﺥﻠﻄﺔ ﻡﺒﺘﻠﺔ‬ ‫‪Dry‬‬ ‫‪Plastic‬‬ ‫‪Wet‬‬ ‫ﺥﺮﺳﺎﻧﺔ ﺑﺪون إﺿﺎﻓﺎت‬ ‫ﻗﺎﺑﻠﻴﺔ اﻟﺘﺸﻐﻴﻞ‬ ‫ﻗﺎﺑﻠﻴﺔ اﻟﺘﺸﻐﻴﻞ‬ ‫ﻗﺎﺑﻠﻴﺔ اﻟﺘﺸﻐﻴﻞ‬ ‫ﻡﻨﺨﻔﻀـــﺔ‬ ‫ﻋــــــــــﺎﻟﻴﺔ‬ ‫ﻡﻨﺨﻔﻀــﺔ‬ ‫٤,٠‬ ‫٧,٠‬ ‫ﻡ/ﺱ‬ ‫ﻨﺴﺒﺔ ﺍﻟﻤـﺎﺀ ﺇﻟﻰ ﺍﻷﺴﻤﻨﺕ‬ ‫ﺷﻜﻞ )٧-١١( ﺗﺄﺛﲑ ﺍﻹﺿﺎﻓﺎﺕ ﻭنﺴﺒﺔ ﺍﳌﺎﺀ ﻓﻰ ﺍﳋﻠﻄﺔ ﻋﻠﻰ ﺍﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ.‬ ‫١٢١‬
‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫ﻃـﺮق ﺗﻌـﻴـﻴﻦ اﻟﻘـﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ:‬ ‫ﻱﻮﺝﺪ ﻋﺪة ﻃﺮق ﻟﺘﻌﻴﻴﻦ ﻗﺎﺑﻠﻴﺔ اﻟﺨﺮﺳﺎﻧﺔ ﻟﻠﺘﺸﻐﻴﻞ وﻡﻦ أهﻢ هﺬﻩ اﻟﻄﺮق:‬ ‫‪Compacting Factor Test‬‬ ‫* اﺥﺘﺒﺎر ﻋﺎﻡﻞ اﻟﺪﻡﻚ‬ ‫‪Vebe (VB) Test‬‬ ‫* ﻃﺮﻱﻘﺔ ﻓﻰ ﺑﻰ‬ ‫‪Compacting Factor Test    :‬‬ ‫_____________________________________‬ ‫‪‬‬ ‫ﻱﺠﺮى هﺬا اﻹﺥﺘﺒﺎر ﻟﺘﺤﺪﻱﺪ درﺝﺔ ﻗﺎﺑﻠﻴﺔ ﺗﺸﻐﻴﻞ اﻟﺨﺮﺳﺎﻧﺔ اﻟﻄﺎزﺝﺔ وهﺬا اﻹﺥﺘﺒﺎر ﻡﺒﻨﻰ ﻋﻞ أﺳﺎس‬ ‫أن اﻟﺠﻬﺪ اﻟﻼزم ﻟﺪﻡﻚ اﻟﺨﺮﺳﺎﻧﺔ ﻱﻌﺒﺮ ﻋﻦ ﻡﺪى اﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ. وﻱﺒﻴﻦ اﻟﺸﻜﻞ اﻟﻤﻮﺿﺢ اﻟﺠﻬﺎز‬ ‫اﻟﻤﺴﺘﺨﺪم ﻓﻰ هﺬا اﻹﺥﺘﺒﺎر.‬ ‫ﻃﺮﻱﻘﺔ إﺝﺮاء اﻹﺥﺘﺒﺎر:‬ ‫ﺗﻮﺿﻊ اﻟﺨﻠﻄﺔ اﻟﺨﺮﺳﺎﻧﻴﺔ ﻓﻰ اﻟﻤﺨﺮوط اﻟﻌﻠﻮى ﺑﻮاﺳﻄﺔ اﻟﺠﺎروف وﻱﺴﻮى ﺳﻄﺤﻬﺎ ﻡﻊ ﺣﺎﻓﺔ‬ ‫-‬ ‫اﻟﻤﺨﺮوط.‬ ‫ﻱﻔﺘﺢ اﻟﺒﺎب اﻟﻤﻮﺝﻮد ﻓﻰأﺳﻔﻞ اﻟﻤﺨﺮوط اﻟﻌﻠﻮى ﺑﺤﻴﺚ ﻱﺴﻤﺢ ﺑﻬﺒﻮط اﻟﺨﺮﺳﺎﻧﺔ ﺗﺤﺖ ﺗﺄﺛﻴﺮ وزﻧﻬﺎ‬ ‫-‬ ‫ﻓﻘﻂ إﻟﻰ اﻟﻤﺨﺮوط اﻟﺴﻔﻠﻰ.‬ ‫ﺗﻜﺮر ﻧﻔﺲ اﻟﺨﻄﻮات ﺑﺎﻟﻨﺴﺒﺔ ﻟﻠﻤﺨﺮوط اﻟﺴﻔﻠﻰ ﻓﺘﻤﺮ اﻟﺨﺮﺳﺎﻧﺔ إﻟﻰ اﻹﺳﻄﻮاﻧﺔ.‬ ‫-‬ ‫ﺑﻌﺪ اﻹﻧﺘﻬﺎء ﻡﻦ ﻡﻞء اﻹﺳﻄﻮاﻧﺔ ﻱﺴﻮى ﺳﻄﺤﻬﺎ وﺗﻨﻈﻒ ﺝﻮاﻧﺒﻬﺎ وﺣﻮاﻓﻬﺎ اﻟﺨﺎرﺝﻴﺔ ﺛﻢ ﺗﻮزن‬ ‫-‬ ‫وﻱﻌﻴﻦ وزن اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺎﻟﺌﺔ ﻟﻺﺳﻄﻮاﻧﺔ وهﻮ وزن اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺪﻡﻮآﻪ ﺝﺰﺋﻴﺎ = و.‬ ‫ً‬ ‫ﻱﻌﺎد ﻡﻞء اﻹﺳﻄﻮاﻧﺔ ﻡﻦ ﻧﻔﺲ اﻟﺨﻠﻄﺔ اﻟﺨﺮﺳﺎﻧﻴﺔ ﻋﻠﻰ ﻃﺒﻘﺎت ﻋﻠﻰ أن ﺗﺪﻡﻚ آﻞ ﻃﺒﻘﺔ ﻱﺪوﻱﺎ‬ ‫ً‬ ‫-‬ ‫أوﻡﻴﻜﺎﻧﻴﻜﻴﺎ ﺣﺘﻰ ﺗﻤﻸ ﺗﻤﺎﻡﺎ ﺑﺎﻟﺨﺮﺳﺎﻧﺔ ﺛﻢ ﺗﻮزن وﻱﻌﻴﻦ وزن اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺎﻟﺌﺔ ﻟﻺﺳﻄﻮاﻧﺔ وهﻮ‬ ‫ً‬ ‫وزن اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺪﻡﻮآﺔ آﻠﻴﺎ = ك.‬ ‫ً‬ ‫و‬ ‫وزن اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺪﻡﻮآﺔ ﺝﺰﺋﻴﺎ )ﻧﺘﻴﺠﺔ هﺒﻮﻃﻬﺎ(‬ ‫ً‬ ‫____‬ ‫__________________________‬ ‫=‬ ‫ﻋﺎﻡﻞ اﻟﺪﻡﻚ =‬ ‫ك‬ ‫وزن اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺪﻡﻮآﺔ آﻠﻴـﺎ )ﻧﺘﻴﺠﺔ دﻡﻜﻬﺎ(‬ ‫ً‬ ‫وﺑﻤﻌﺮﻓﺔ ﻋﺎﻡﻞ اﻟﺪﻡﻚ ﻱﻤﻜﻦ ﺗﺤﺪﻱﺪ درﺝﺔ اﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ آﻤﺎ ﻓﻰ ﺝﺪول )٧-٤(. وﻱﻌﺘﺒﺮ إﺥﺘﺒﺎر‬ ‫ﻋﺎﻡﻞ اﻟﺪﻡﻚ إﺥﺘﺒﺎرا ﻡﻌﻤﻠﻴﺎ وﻏﻴﺮﻡﻨﺎﺳﺐ ﻟﻤﻮﻗﻊ اﻟﻌﻤﻞ إﻻ ﻓﻰ اﻟﻤﻨﺸﺂت اﻟﻜﺒﻴﺮة. وﺗﺴﺘﺨﺪم هﺬﻩ‬ ‫ً‬ ‫ً‬ ‫اﻟﻄﺮﻱﻘﺔ ﻟﻘﻴﺎس ﻗﺎﺑﻠﻴﺔ اﻟﺘﺸﻐﻴﻞ ﻟﺠﻤﻴﻊ اﻟﺨﻠﻄﺎت اﻟﺨﺮﺳﺎﻧﻴﺔ ﺑﺈﺳﺘﺜﻨﺎء اﻟﺨﻠﻄﺎت ﻡﻨﺨﻔﻀﺔ اﻟﻘﺎﺑﻠﻴﺔ‬ ‫ﻟﻠﺘﺸﻐﻴﻞ واﻟﺨﻠﻄﺎت اﻟﺨﺸﻨﺔ ﻟﺘﻌﺬر اﻟﺤﺼﻮل ﻋﻠﻰ ﻧﺘﺎﺋﺞ دﻗﻴﻘﺔ ﻟﻬﺬﻩ اﻟﺨﻠﻄﺎت.‬ ‫٢٢١‬

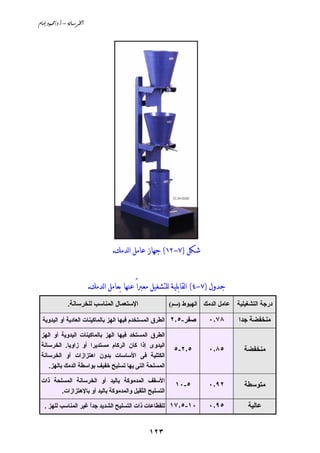

‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫ﺷﻜﻞ )٧-٢١( ﺟﻬﺎﺯ ﻋﺎﻣﻞ ﺍﻟﺪﻣﻚ.‬ ‫ﺟﺪﻭﻝ )٧-٤( ﺍﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ ﻣﻌﱪﺍً ﻋﻨﻬﺎ ﺑﻌﺎﻣﻞ ﺍﻟﺪﻣﻚ.‬ ‫اﻹﺳﺘﻌﻤﺎل اﻟﻤﻨﺎﺳﺐ ﻟﻠﺨﺮﺳﺎﻧﺔ.‬ ‫ﻋﺎﻡﻞ اﻟﺪﻡﻚ اﻟﻬﺒﻮط )ﺳﻢ(‬ ‫درﺝﺔ اﻟﺘﺸﻐﻴﻠﻴﺔ‬ ‫ﺹﻔﺮ-٥٫٢ اﻟﻄﺮق اﻟﻤﺴﺘﺨﺪم ﻓﻴﻬﺎ اﻟﻬﺰ ﺑﺎﻟﻤﺎآﻴﻨﺎت اﻟﻌﺎدﻱﺔ أو اﻟﻴﺪوﻱﺔ‬ ‫٨٧٫٠‬ ‫ﻡﻨﺨﻔﻀﺔ ﺝﺪا‬ ‫اﻟﻄﺮق اﻟﻤﺴﺘﺨﺪ ﻓﻴﻬﺎ اﻟﻬﺰ ﺑﺎﻟﻤﺎآﻴﻨﺎت اﻟﻴﺪوﻱﺔ أو اﻟﻬﺰ‬ ‫اﻟﻴﺪوى إذا آﺎن اﻟﺮآﺎم ﻡﺴﺘﺪﻱﺮا أو زاوﻱﺎ. اﻟﺨﺮﺳﺎﻧﺔ‬ ‫٥٫٢-٥‬ ‫٥٨٫٠‬ ‫ﻡﻨﺨﻔﻀﺔ‬ ‫اﻟﻜﺘﻠﻴﺔ ﻓﻰ اﻷﺳﺎﺳﺎت ﺑﺪون اهﺘﺰازات أو اﻟﺨﺮﺳﺎﻧﺔ‬ ‫اﻟﻤﺴﻠﺤﺔ اﻟﺘﻰ ﻱﻬﺎ ﺗﺴﻠﻴﺢ ﺥﻔﻴﻒ ﺑﻮاﺳﻄﺔ اﻟﺪﻡﻚ ﺑﺎﻟﻬﺰ.‬ ‫اﻷﺳﻘﻒ اﻟﻤﺪﻡﻮآﺔ ﺑﺎﻟﻴﺪ أو اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺴﻠﺤﺔ ذات‬ ‫٥-٠١‬ ‫٢٩٫٠‬ ‫ﻡﺘﻮﺳﻄﺔ‬ ‫اﻟﺘﺴﻠﻴﺢ اﻟﺜﻘﻴﻞ واﻟﻤﺪﻡﻮآﺔ ﺑﺎﻟﻴﺪ أو ﺑﺎﻹهﺘﺰازات.‬ ‫٠١-٥٫٧١ ﻟﻠﻘﻄﺎﻋﺎت ذات اﻟﺘﺴﻠﻴﺢ اﻟﺸﺪﻱﺪ ﺝﺪا ﻏﻴﺮ اﻟﻤﻨﺎﺳﺐ ﻟﻠﻬﺰ .‬ ‫ً‬ ‫٥٩٫٠‬ ‫ﻋﺎﻟﻴﺔ‬ ‫٣٢١‬

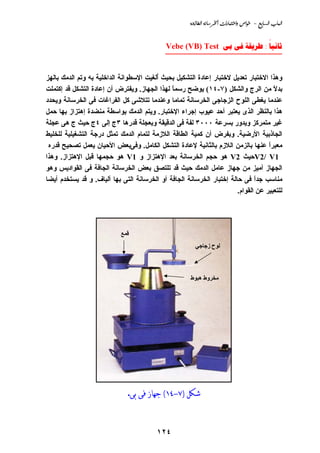

‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫‪________________  : ‬‬ ‫___________ ‪Vebe (VB) Test ‬‬ ‫وهﺬا اﻻﺥﺘﺒﺎر ﺗﻌﺪﻱﻞ ﻻﺥﺘﺒﺎر إﻋﺎدة اﻟﺘﺸﻜﻴﻞ ﺑﺤﻴﺚ ُﻟﻐﻴﺖ اﻹﺳﻄﻮاﻧﺔ اﻟﺪاﺥﻠﻴﺔ ﺑﻪ وﺗﻢ اﻟﺪﻡﻚ ﺑﺎﻟﻬﺰ‬ ‫أ‬ ‫ﺑﺪﻻ ﻡﻦ اﻟﺮج واﻟﺸﻜﻞ )٧-٤١( ﻱﻮﺿﺢ رﺳﻤﺎ ﻟﻬﺬا اﻟﺠﻬﺎز. وﻱﻔﺘﺮض أن إﻋﺎدة اﻟﺘﺸﻜﻞ ﻗﺪ إآﺘﻤﻠﺖ‬ ‫ً‬ ‫ً‬ ‫ﻋﻨﺪﻡﺎ ﻱﻐﻄﻰ اﻟﻠﻮح اﻟﺰﺝﺎﺝﻰ اﻟﺨﺮﺳﺎﻧﺔ ﺗﻤﺎﻡﺎ وﻋﻨﺪﻡﺎ ﺗﺘﻼﺵﻰ آﻞ اﻟﻔﺮاﻏﺎت ﻓﻰ اﻟﺨﺮﺳﺎﻧﺔ وﻱﺤﺪد‬ ‫هﺬا ﺑﺎﻟﻨﻈﺮ اﻟﺬى ﻱﻌﺘﺒﺮ أﺣﺪ ﻋﻴﻮب إﺝﺮاء اﻹﺥﺘﺒﺎر. وﻱﺘﻢ اﻟﺪﻡﻚ ﺑﻮاﺳﻄﺔ ﻡﻨﻀﺪة إهﺘﺰاز ﺑﻬﺎ ﺣﻤﻞ‬ ‫ﻏﻴﺮ ﻡﺘﻤﺮآﺰ وﻱﺪور ﺑﺴﺮﻋﺔ ٠٠٠٣ ﻟﻔﺔ ﻓﻰ اﻟﺪﻗﻴﻘﺔ وﺑﻌﺠﻠﺔ ﻗﺪرهﺎ ٣ج إﻟﻰ ٤ج ﺣﻴﺚ ج هﻰ ﻋﺠﻠﺔ‬ ‫اﻟﺠﺎذﺑﻴﺔ اﻷرﺿﻴﺔ. وﺑﻔﺮض أن آﻤﻴﺔ اﻟﻄﺎﻗﺔ اﻟﻼزﻡﺔ ﻟﺘﻤﺎم اﻟﺪﻡﻚ ﺗﻤﺜﻞ درﺝﺔ اﻟﺘﺸﻐﻴﻠﻴﺔ ﻟﻠﺨﻠﻴﻂ‬ ‫ﻡﻌﺒﺮا ﻋﻨﻬﺎ ﺑﺎﻟﺰﻡﻦ اﻟﻼزم ﺑﺎﻟﺜﺎﻧﻴﺔ ﻹﻋﺎدة اﻟﺘﺸﻜﻞ اﻟﻜﺎﻡﻞ. وﻓﻰﺑﻌﺾ اﻷﺣﻴﺎن ﻱﻌﻤﻞ ﺗﺼﺤﻴﺢ ﻗﺪرﻩ‬ ‫ً‬ ‫1‪V2/ V‬ﺣﻴﺚ 2‪ V‬هﻮ ﺣﺠﻢ اﻟﺨﺮﺳﺎﻧﺔ ﺑﻌﺪ اﻹهﺘﺰاز و 1‪ V‬هﻮ ﺣﺠﻤﻬﺎ ﻗﺒﻞ اﻹهﺘﺰاز. وهﺬا‬ ‫اﻟﺠﻬﺎز أﻡﻴﺰ ﻡﻦ ﺝﻬﺎز ﻋﺎﻡﻞ اﻟﺪﻡﻚ ﺣﻴﺚ ﻗﺪ ﺗﻠﺘﺼﻖ ﺑﻌﺾ اﻟﺨﺮﺳﺎﻧﺔ اﻟﺠﺎﻓﺔ ﻓﻰ اﻟﻘﻮادﻱﺲ وهﻮ‬ ‫ﻡﻨﺎﺳﺐ ﺝﺪا ﻓﻰ ﺣﺎﻟﺔ إﺥﺘﺒﺎر اﻟﺨﺮﺳﺎﻧﺔ اﻟﺠﺎﻓﺔ أو اﻟﺨﺮﺳﺎﻧﺔ اﻟﺘﻰ ﺑﻬﺎ أﻟﻴﺎف. و ﻗﺪ ﻱﺴﺘﺨﺪم أﻱﻀﺎ‬ ‫ً‬ ‫ﻟﻠﺘﻌﺒﻴﺮ ﻋﻦ اﻟﻘﻮام.‬ ‫ﻗﻤﻊ‬ ‫ﻟﻮح زﺝﺎﺝﻲ‬ ‫ﻡﺨﺮوط هﺒﻮط‬ ‫ﺷﻜﻞ )٧-٤١( ﺟﻬﺎﺯ ﻓﻰ ﺑﻰ.‬ ‫٤٢١‬

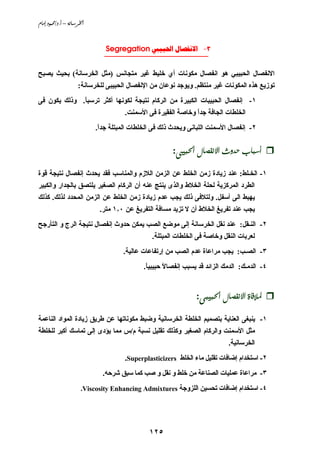

‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫3________________________‬ ‫- ‪Segregation  ‬‬ ‫اﻻﻧﻔﺼﺎل اﻟﺤﺒﻴﺒﻲ هﻮ اﻧﻔﺼﺎل ﻡﻜﻮﻧﺎت أي ﺥﻠﻴﻂ ﻏﻴﺮ ﻡﺘﺠﺎﻧﺲ )ﻡﺜﻞ اﻟﺨﺮﺳﺎﻧﺔ( ﺑﺤﻴﺚ ﻱﺼﺒﺢ‬ ‫ﺗﻮزﻱﻊ هﺬﻩ اﻟﻤﻜﻮﻧﺎت ﻏﻴﺮ ﻡﻨﺘﻈﻢ. وﻱﻮﺝﺪ ﻧﻮﻋﺎن ﻡﻦ اﻹﻧﻔﺼﺎل اﻟﺤﺒﻴﺒﻰ ﻟﻠﺨﺮﺳﺎﻧﺔ:‬ ‫١- إﻧﻔﺼﺎل اﻟﺤﺒﻴﺒﺎت اﻟﻜﺒﻴﺮة ﻡﻦ اﻟﺮآﺎم ﻧﺘﻴﺠﺔ ﻟﻜﻮﻧﻬﺎ أآﺜﺮ ﺗﺮﺳﺒﺎ. وذﻟﻚ ﻱﻜﻮن ﻓﻰ‬ ‫ً‬ ‫اﻟﺨﻠﻄﺎت اﻟﺠﺎﻓﺔ ﺝﺪا وﺥﺎﺹﺔ اﻟﻔﻘﻴﺮة ﻓﻰ اﻷﺳﻤﻨﺖ.‬ ‫ً‬ ‫٢- إﻧﻔﺼﺎل اﻷﺳﻤﻨﺖ اﻟﻠﺒﺎﻧﻰ وﻱﺤﺪث ذﻟﻚ ﻓﻰ اﻟﺨﻠﻄﺎت اﻟﻤﺒﺘﻠﺔ ﺝﺪا.‬ ‫ً‬ ‫@@‪:îj§a@Þb–Ðãüa@të†y@lbjc‬‬ ‫١- اﻟﺨـﻠﻂ: ﻋﻨﺪ زﻱﺎدة زﻡﻦ اﻟﺨﻠﻂ ﻋﻦ اﻟﺰﻡﻦ اﻟﻼزم واﻟﻤﻨﺎﺳﺐ ﻓﻘﺪ ﻱﺤﺪث إﻧﻔﺼﺎل ﻧﺘﻴﺠﺔ ﻗﻮة‬ ‫اﻟﻄﺮد اﻟﻤﺮآﺰﻱﺔ ﻟﺤﻠﺔ اﻟﺨﻼط واﻟﺬى ﻱﻨﺘﺞ ﻋﻨﻪ أن اﻟﺮآﺎم اﻟﺼﻐﻴﺮ ﻱﻠﺘﺼﻖ ﺑﺎﻟﺠﺪار واﻟﻜﺒﻴﺮ‬ ‫ﻱﻬﺒﻂ اﻟﻰ أﺳﻔﻞ. وﻟﺘﻼﻓﻰ ذﻟﻚ ﻱﺠﺐ ﻋﺪم زﻱﺎدة زﻡﻦ اﻟﺨﻠﻂ ﻋﻦ اﻟﺰﻡﻦ اﻟﻤﺤﺪد ﻟﺬﻟﻚ. آﺬﻟﻚ‬ ‫ﻱﺠﺐ ﻋﻨﺪ ﺗﻔﺮﻱﻎ اﻟﺨﻼط أن ﻻ ﺗﺰﻱﺪ ﻡﺴﺎﻓﺔ اﻟﺘﻔﺮﻱﻎ ﻋﻦ ٠٫١ ﻡﺘﺮ.‬ ‫٢- اﻟﻨـﻘﻞ: ﻋﻨﺪ ﻧﻘﻞ اﻟﺨﺮﺳﺎﻧﺔ إﻟﻰ ﻡﻮﺿﻊ اﻟﺼﺐ ﻱﻤﻜﻦ ﺣﺪوث إﻧﻔﺼﺎل ﻧﺘﻴﺠﺔ اﻟﺮج و اﻟﺘﺄرﺝﺢ‬ ‫ﻟﻌﺮﺑﺎت اﻟﻨﻘﻞ وﺥﺎﺹﺔ ﻓﻰ اﻟﺨﻠﻄﺎت اﻟﻤﺒﺘﻠﺔ.‬ ‫٣- اﻟﺼـﺐ: ﻱﺠﺐ ﻡﺮاﻋﺎة ﻋﺪم اﻟﺼﺐ ﻡﻦ إرﺗﻔﺎﻋﺎت ﻋﺎﻟﻴﺔ.‬ ‫٤- اﻟﺪﻡـﻚ: اﻟﺪﻡﻚ اﻟﺰاﺋﺪ ﻗﺪ ﻱﺴﺒﺐ إﻧﻔﺼﺎﻻ ﺣﺒﻴﺒﻴﺎ.‬ ‫ً‬ ‫ً‬ ‫@@½‪:ójîj§a@Þb–Ðãüa@ñbÏý‬‬ ‫١- ﻱﻨﺒﻐﻰ اﻟﻌﻨﺎﻱﺔ ﺑﺘﺼﻤﻴﻢ اﻟﺨﻠﻄﺔ اﻟﺨﺮﺳﺎﻧﻴﺔ وﺿﺒﻂ ﻡﻜﻮﻧﺎﺗﻬﺎ ﻋﻦ ﻃﺮﻱﻖ زﻱﺎدة اﻟﻤﻮاد اﻟﻨﺎﻋﻤﺔ‬ ‫ﻡﺜﻞ اﻷﺳﻤﻨﺖ واﻟﺮآﺎم اﻟﺼﻐﻴﺮ وآﺬﻟﻚ ﺗﻘﻠﻴﻞ ﻧﺴﺒﺔ م/س ﻡﻤﺎ ﻱﺆدى إﻟﻰ ﺗﻤﺎﺳﻚ أآﺒﺮ ﻟﻠﺨﻠﻄﺔ‬ ‫اﻟﺨﺮﺳﺎﻧﻴﺔ.‬ ‫٢- اﺳﺘﺨﺪام إﺿﺎﻓﺎت ﺗﻘﻠﻴﻞ ﻡﺎء اﻟﺨﻠﻂ ‪.Superplasticizers‬‬ ‫٣- ﻡﺮاﻋﺎة ﻋﻤﻠﻴﺎت اﻟﺼﻨﺎﻋﺔ ﻡﻦ ﺥﻠﻂ و ﻧﻘﻞ و ﺹﺐ آﻤﺎ ﺳﺒﻖ ﺵﺮﺣﻪ.‬ ‫٤- اﺳﺘﺨﺪام إﺿﺎﻓﺎت ﺗﺤﺴﻴﻦ اﻟﻠﺰوﺝﺔ ‪.Viscosity Enhancing Admixtures‬‬ ‫٥٢١‬

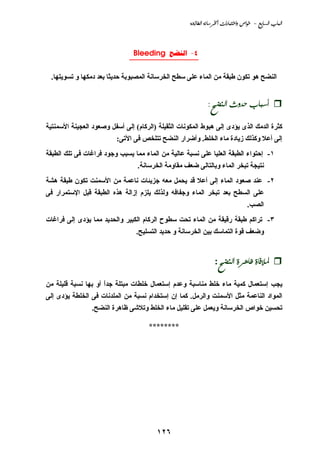

‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫4- ‪Bleeding ‬‬ ‫________________‬ ‫اﻟﻨﻀﺢ هﻮ ﺗﻜﻮن ﻃﺒﻘﺔ ﻡﻦ اﻟﻤﺎء ﻋﻠﻰ ﺳﻄﺢ اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺼﺒﻮﺑﺔ ﺣﺪﻱﺜﺎ ﺑﻌﺪ دﻡﻜﻬﺎ و ﺗﺴﻮﻱﺘﻬﺎ.‬ ‫@@‪@ Z|šäÛa@të†y@lbjc‬‬ ‫آﺜﺮة اﻟﺪﻡﻚ اﻟﺬى ﻱﺆدى إﻟﻰ هﺒﻮط اﻟﻤﻜﻮﻧﺎت اﻟﺜﻘﻴﻠﺔ )اﻟﺮآﺎم( إﻟﻰ أﺳﻔﻞ وﺹﻌﻮد اﻟﻌﺠﻴﻨﺔ اﻷﺳﻤﻨﺘﻴﺔ‬ ‫إﻟﻰ أﻋﻼ وآﺬﻟﻚ زﻱﺎدة ﻡﺎء اﻟﺨﻠﻂ. وأﺿﺮار اﻟﻨﻀﺢ ﺗﺘﻠﺨﺺ ﻓﻰ اﻵﺗﻰ:‬ ‫١- إﺣﺘﻮاء اﻟﻄﺒﻘﺔ اﻟﻌﻠﻴﺎ ﻋﻠﻰ ﻧﺴﺒﺔ ﻋﺎﻟﻴﺔ ﻡﻦ اﻟﻤﺎء ﻡﻤﺎ ﻱﺴﺒﺐ وﺝﻮد ﻓﺮاﻏﺎت ﻓﻰ ﺗﻠﻚ اﻟﻄﺒﻘﺔ‬ ‫ﻧﺘﻴﺠﺔ ﺗﺒﺨﺮ اﻟﻤﺎء وﺑﺎﻟﺘﺎﻟﻰ ﺿﻌﻒ ﻡﻘﺎوﻡﺔ اﻟﺨﺮﺳﺎﻧﺔ.‬ ‫٢- ﻋﻨﺪ ﺹﻌﻮد اﻟﻤﺎء إﻟﻰ أﻋﻼ ﻗﺪ ﻱﺤﻤﻞ ﻡﻌﻪ ﺝﺰﻱﺌﺎت ﻧﺎﻋﻤﺔ ﻡﻦ اﻷﺳﻤﻨﺖ ﺗﻜﻮن ﻃﺒﻘﺔ هﺸﺔ‬ ‫ﻋﻠﻰ اﻟﺴﻄﺢ ﺑﻌﺪ ﺗﺒﺨﺮ اﻟﻤﺎء وﺝﻔﺎﻓﻪ وﻟﺬﻟﻚ ﻱﻠﺰم إزاﻟﺔ هﺬﻩ اﻟﻄﺒﻘﺔ ﻗﺒﻞ اﻹﺳﺘﻤﺮار ﻓﻰ‬ ‫اﻟﺼﺐ.‬ ‫٣- ﺗﺮاآﻢ ﻃﺒﻘﺔ رﻗﻴﻘﺔ ﻡﻦ اﻟﻤﺎء ﺗﺤﺖ ﺳﻄﻮح اﻟﺮآﺎم اﻟﻜﺒﻴﺮ واﻟﺤﺪﻱﺪ ﻡﻤﺎ ﻱﺆدى إﻟﻰ ﻓﺮاﻏﺎت‬ ‫وﺿﻌﻒ ﻗﻮة اﻟﺘﻤﺎﺳﻚ ﺑﻴﻦ اﻟﺨﺮﺳﺎﻧﺔ و ﺣﺪﻱﺪ اﻟﺘﺴﻠﻴﺢ.‬ ‫@@½‪:|šäÛa@ñŠçbÃ@ñbÏý‬‬ ‫ﻱﺠﺐ إﺳﺘﻌﻤﺎل آﻤﻴﺔ ﻡﺎء ﺥﻠﻂ ﻡﻨﺎﺳﺒﺔ وﻋﺪم إﺳﺘﻌﻤﺎل ﺥﻠﻄﺎت ﻡﺒﺘﻠﺔ ﺝﺪا أو ﺑﻬﺎ ﻧﺴﺒﺔ ﻗﻠﻴﻠﺔ ﻡﻦ‬ ‫ً‬ ‫اﻟﻤﻮاد اﻟﻨﺎﻋﻤﺔ ﻡﺜﻞ اﻷﺳﻤﻨﺖ واﻟﺮﻡﻞ. آﻤﺎ إن إﺳﺘﺨﺪام ﻧﺴﺒﺔ ﻡﻦ اﻟﻤﻠﺪﻧﺎت ﻓﻰ اﻟﺨﻠﻄﺔ ﻱﺆدى إﻟﻰ‬ ‫ﺗﺤﺴﻴﻦ ﺥﻮاص اﻟﺨﺮﺳﺎﻧﺔ وﻱﻌﻤﻞ ﻋﻠﻰ ﺗﻘﻠﻴﻞ ﻡﺎء اﻟﺨﻠﻂ وﺗﻼﺵﻰ ﻇﺎهﺮة اﻟﻨﻀﺢ.‬ ‫********‬ ‫٦٢١‬

More Related Content

PDF
تصميم الخلطات الخرسانية
byroyce fakeh

PDF
خواص و إختبارات الخرسانة المتصلدة
byroyce fakeh

PDF
Ch8 خواص واختبارات الخرسانة المتصلدة
byAnas Ramadan

PDF
Ch5 تصميم الخلطات الخرسانية
byAnas Ramadan

PDF
النسب الوزنية والحجمية للخلطات الخرسانية
byAbbas f. kafagi

PDF
مراحل صناعة الخرسانه
byOsama Tarek

PPTX
الفصل الأول - مقدمة في الخرسانة المسلحة - تصميم المنشآت الخرسانية المسلحة
byAhmed Gamal Abdel Gawad

PDF
أخطاء في صب الخرسانات للمهندس محمد نواف جمعة
byBahzad5

تصميم الخلطات الخرسانية
byroyce fakeh

خواص و إختبارات الخرسانة المتصلدة
byroyce fakeh

Ch8 خواص واختبارات الخرسانة المتصلدة
byAnas Ramadan

Ch5 تصميم الخلطات الخرسانية
byAnas Ramadan

النسب الوزنية والحجمية للخلطات الخرسانية
byAbbas f. kafagi

مراحل صناعة الخرسانه
byOsama Tarek

الفصل الأول - مقدمة في الخرسانة المسلحة - تصميم المنشآت الخرسانية المسلحة
byAhmed Gamal Abdel Gawad

أخطاء في صب الخرسانات للمهندس محمد نواف جمعة
byBahzad5


What's hot

PDF
The innovators archive - ارشيف نقاشات فى الهندسه المدنيه
byKarim Gaber

PDF
أشتراطات واحتياطات بنود التنفيذ
byKarim Gaber

PDF
الخرسانة
byUniversité Cadi Ayad F.L.S.H.

PPTX
هندسة الموقع - Site Engineering
byHussain Sbetan

PDF
(صفحه مهندس تنفيذى) استلام اعمال التنفيذ
byZagazig University

PDF
ورشة اساسيات اعمال الشدات الخشبيه للطلاب وحديثي التخرج
byKarim Gaber

PDF
معدات الموقع 2
byOsama Tarek

PDF
دليل المختبر لمشاريع الطرق
bymojback

PDF
ورشة اساسيات اعمال الحداده المسلحه للطلاب وحديثي التخرج
byKarim Gaber

PDF
خواص الخرسانة الطازجة
byroyce fakeh

PPTX
أعمال التربة - Soil Works
byHussain Sbetan

PDF
أعمال عزل الاسطح
byAkram Suleiman

DOCX
الخرسانات الخاصة
byAhmed Gamal

PDF
تصميم القواعد المنفصله والشريطيه - Design of Isolated Footing
byKarim Gaber

PDF
Design of RC Columns - تصميم الاعمده الخرسانيه المسلحه
byKarim Gaber

PPTX
اعمال القصاره في المنشأت Plastering
byAkram Suleiman

PDF
معدات الموقع 1
byOsama Tarek

PDF
كتاب شرح الكود الامريكى بالعربى
byDr Ezzat Mansour

PDF
أعمال القصارة
byAkram Suleiman

PDF
Ch11 متانة الخرسانة (المعمرية او الديمومة
byAnas Ramadan

The innovators archive - ارشيف نقاشات فى الهندسه المدنيه
byKarim Gaber

أشتراطات واحتياطات بنود التنفيذ
byKarim Gaber

الخرسانة
byUniversité Cadi Ayad F.L.S.H.

هندسة الموقع - Site Engineering
byHussain Sbetan

(صفحه مهندس تنفيذى) استلام اعمال التنفيذ
byZagazig University

ورشة اساسيات اعمال الشدات الخشبيه للطلاب وحديثي التخرج
byKarim Gaber

معدات الموقع 2
byOsama Tarek

دليل المختبر لمشاريع الطرق
bymojback

ورشة اساسيات اعمال الحداده المسلحه للطلاب وحديثي التخرج
byKarim Gaber

خواص الخرسانة الطازجة
byroyce fakeh

أعمال التربة - Soil Works
byHussain Sbetan

أعمال عزل الاسطح
byAkram Suleiman

الخرسانات الخاصة
byAhmed Gamal

تصميم القواعد المنفصله والشريطيه - Design of Isolated Footing
byKarim Gaber

Design of RC Columns - تصميم الاعمده الخرسانيه المسلحه
byKarim Gaber

اعمال القصاره في المنشأت Plastering
byAkram Suleiman

معدات الموقع 1
byOsama Tarek

كتاب شرح الكود الامريكى بالعربى
byDr Ezzat Mansour

أعمال القصارة
byAkram Suleiman

Ch11 متانة الخرسانة (المعمرية او الديمومة
byAnas Ramadan


Viewers also liked

PDF
الخرسانة
byalakuin office

PDF
Ch6 ضبط جودة الخرسانة إحصائياً
byAnas Ramadan

PDF
Ch9 الاختبارات غير المتلفة للخرسانة
byAnas Ramadan

PDF
تكنولوجيا الخرسانة لمحمود امام
bySarmed Shukur

PDF
Ch3 الأنواع المختلفة (الخاصة) من الخرسانة
byAnas Ramadan

PPTX
cement industry
byamr_wasfy

PDF
Ch10 الانكماش والزحف
byAnas Ramadan

PPT
Fresh concrete properties & its standard tests
byMaHmoud AliraQi

PPS
لا تحزن
bythisismyway2010

PPTX
Carbon fiber formation
byAshraful Himel

PPTX
Type of fiber
bySagar Adroja

PDF
الكود العربي السوري - تفاصيل ورسومات انشائية تصميم وتنفيذ شاملة لكافة عناصر ا...
byDr.Youssef Hammida

PDF
Ch12 refer
byAnas Ramadan

PPT
Types of Fiber
byMd. Azizul Haque Juel

PDF
نموذج مقترح للاختبارات الوطنية بالمملكةالعربية السعودية
byIEFE

PPTX
Introduction to Steel Fiber Reinforced Concrete (SFRC)
byZubayer Ibna Zahid

PPTX
الفصل الثالث - طريقة إجهادات التشغيل - تصميم المنشآت الخرسانية المسلحة
byAhmed Gamal Abdel Gawad

PPTX
Sistema Tegumentario, Piel y Anexos
byDaniela Marañón

PPTX
Carbon fiber reinforced concrete (Carbocrete)
byfathyibrahim

PDF
Precast concrete الخرسانة سابقة الصب
byAnas Ramadan

الخرسانة
byalakuin office

Ch6 ضبط جودة الخرسانة إحصائياً
byAnas Ramadan

Ch9 الاختبارات غير المتلفة للخرسانة
byAnas Ramadan

تكنولوجيا الخرسانة لمحمود امام
bySarmed Shukur

Ch3 الأنواع المختلفة (الخاصة) من الخرسانة
byAnas Ramadan

cement industry
byamr_wasfy

Ch10 الانكماش والزحف
byAnas Ramadan

Fresh concrete properties & its standard tests
byMaHmoud AliraQi

لا تحزن
bythisismyway2010

Carbon fiber formation
byAshraful Himel

Type of fiber
bySagar Adroja

الكود العربي السوري - تفاصيل ورسومات انشائية تصميم وتنفيذ شاملة لكافة عناصر ا...
byDr.Youssef Hammida

Ch12 refer
byAnas Ramadan

Types of Fiber
byMd. Azizul Haque Juel

نموذج مقترح للاختبارات الوطنية بالمملكةالعربية السعودية
byIEFE

Introduction to Steel Fiber Reinforced Concrete (SFRC)
byZubayer Ibna Zahid

الفصل الثالث - طريقة إجهادات التشغيل - تصميم المنشآت الخرسانية المسلحة
byAhmed Gamal Abdel Gawad

Sistema Tegumentario, Piel y Anexos
byDaniela Marañón

Carbon fiber reinforced concrete (Carbocrete)
byfathyibrahim

Precast concrete الخرسانة سابقة الصب
byAnas Ramadan


Similar to Ch7 خواص واختبارات الخرسانة الطازجة

PDF
Ch1 الخرسانة
byAnas Ramadan

PDF
Ch4 صناعة الخرسانة
byAnas Ramadan

PDF
النانو تكنولوجي ف الخرسانه
byMeDoElToP

PPTX
الخرسانة المسلحة داخل المبني مميزات وعيوب
bymennamahmou30

PDF
Ch2 الإضافات
byAnas Ramadan

PDF
خطة بحث
byrozan123

PDF
specific concrete
byOsama Tarek

PDF
أعمال الخرسانات
byOsama Tarek

PDF
فحص الخرسانة موقعيًا2 .pdf هندسة مدنية2024
byHassan Malik

PPTX
الخرسانة سابقة الصب ومميزاتها وعيوبها وطرق التنفيذ
byAsmaak3

PPTX
أعمال الانشاءات الخرسانية المتنوعة - Miscellaneous Concrete Structure Works
byHussain Sbetan

PDF
تكنلوجيا الخرسانة.pdf
byalaaaltaee3

PDF
إختبار وتقييم المنشآت الخرسانية
bySuper Arc Consultant

PDF
م.63-مبادر#تواصل_تطوير-أ.د.دينا صادق-"فرص اعادة تدوير مخلفات البناء والهدم و...
byEgyptian Engineers Association

PDF
Fresh Reinforced concrete mix design .pdf
bynalaly

PDF
من الأنقاض إلى الموارد - رحلة الخرسانة المهدمة
bySustainability Chain Contracting Est.

PDF
تأثير الحريق على المنشآت الخرسانية
bymaged salama

PPS
finishing of concrete
byhamza dahoka

DOCX
Top 5 tips to find a new job
bysami mustafa

PPTX
المستحلب الشمعي والخرسانة في البناء والاعمار
bynoorit2003

Ch1 الخرسانة
byAnas Ramadan

Ch4 صناعة الخرسانة
byAnas Ramadan

النانو تكنولوجي ف الخرسانه
byMeDoElToP

الخرسانة المسلحة داخل المبني مميزات وعيوب
bymennamahmou30

Ch2 الإضافات
byAnas Ramadan

خطة بحث
byrozan123

specific concrete
byOsama Tarek

أعمال الخرسانات
byOsama Tarek

فحص الخرسانة موقعيًا2 .pdf هندسة مدنية2024
byHassan Malik

الخرسانة سابقة الصب ومميزاتها وعيوبها وطرق التنفيذ
byAsmaak3

أعمال الانشاءات الخرسانية المتنوعة - Miscellaneous Concrete Structure Works
byHussain Sbetan

تكنلوجيا الخرسانة.pdf
byalaaaltaee3

إختبار وتقييم المنشآت الخرسانية
bySuper Arc Consultant

م.63-مبادر#تواصل_تطوير-أ.د.دينا صادق-"فرص اعادة تدوير مخلفات البناء والهدم و...
byEgyptian Engineers Association

Fresh Reinforced concrete mix design .pdf
bynalaly

من الأنقاض إلى الموارد - رحلة الخرسانة المهدمة
bySustainability Chain Contracting Est.

تأثير الحريق على المنشآت الخرسانية
bymaged salama

finishing of concrete
byhamza dahoka

Top 5 tips to find a new job
bysami mustafa

المستحلب الشمعي والخرسانة في البناء والاعمار
bynoorit2003


More from Anas Ramadan

PDF
Ch13 contents
byAnas Ramadan

PDF
01 intro
byAnas Ramadan

PPT
Footing a
byAnas Ramadan

PPT
Bearing capacity
byAnas Ramadan

PPT
Bearing 2
byAnas Ramadan

PPT
5 compaction
byAnas Ramadan

PPT
2 soil phases
byAnas Ramadan

PPT
Piles a
byAnas Ramadan

PDF
09 (systems) (2) girders & frames
byAnas Ramadan

PDF
09 (systems) (1) introduction
byAnas Ramadan

PDF
09 (4th civil) (tanks) circular tanks
byAnas Ramadan

PDF
08 stairs.
byAnas Ramadan

PDF
08 (4th civil) (tanks) rested & underground tanks
byAnas Ramadan

PDF
07 (slabs) (4) panelled beams.
byAnas Ramadan

PDF
07 (slabs) (3) flat slabs.
byAnas Ramadan

PDF
07 (slabs) (1) solid slabs.
byAnas Ramadan

PDF
07 (4th civil) (tanks) elevated tank
byAnas Ramadan

PDF
06 reinforcement of frames.
byAnas Ramadan

Ch13 contents
byAnas Ramadan

01 intro
byAnas Ramadan

Footing a
byAnas Ramadan

Bearing capacity
byAnas Ramadan

Bearing 2
byAnas Ramadan

5 compaction
byAnas Ramadan

2 soil phases
byAnas Ramadan

Piles a
byAnas Ramadan

09 (systems) (2) girders & frames
byAnas Ramadan

09 (systems) (1) introduction
byAnas Ramadan

09 (4th civil) (tanks) circular tanks
byAnas Ramadan

08 stairs.
byAnas Ramadan

08 (4th civil) (tanks) rested & underground tanks
byAnas Ramadan

07 (slabs) (4) panelled beams.
byAnas Ramadan

07 (slabs) (3) flat slabs.
byAnas Ramadan

07 (slabs) (1) solid slabs.
byAnas Ramadan

07 (4th civil) (tanks) elevated tank
byAnas Ramadan

06 reinforcement of frames.
byAnas Ramadan


Ch7 خواص واختبارات الخرسانة الطازجة

  • 1.
    ‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫‪ ‬‬ ‫‪òu‹bİÛa@òãbŠ¨a@pa‰bjng@ë@˜aì‬‬ ‫‪Properties and Testing of Fresh Concrete‬‬ ‫ﻣﻘـﺪﻣــﺔ ‪Introduction‬‬ ‫_________________‬ ‫٧-١‬ ‫ﺗﻤﺮ اﻟﺨﺮﺳﺎﻧﺔ ﻡﻦ ﻟﺤﻈﺔ إﺿﺎﻓﺔ اﻟﻤﺎء ﻟﻬﺎ وﺣﺘﻰ إﻧﺘﻬﺎء ﻋﻤﺮهﺎ اﻹﻓﺘﺮاﺿﻰ ﺑﺎﻟﻤﺮاﺣﻞ اﻟﺜﻼﺛﺔ اﻵﺗﻴﺔ:‬ ‫‪Fresh Concrete   -‬‬ ‫وهﻰ اﻟﺨﺮﺳﺎﻧﺔ اﻟﺘﻰ ﺗﺒﺪأ ﻡﻦ ﻟﺤﻈﺔ إﺿﺎﻓﺔ اﻟﻤﺎء إﻟﻰ ﻡﻜﻮﻧﺎت اﻟﺨﺮﺳﺎﻧﺔ اﻟﺠﺎﻓﺔ وﺣﺘﻰ ﻟﺤﻈﺔ ﺣﺪوث‬ ‫زﻡﻦ اﻟﺸﻚ اﻹﺑﺘﺪاﺋﻰ. وﺗﻤﺘﺎز هﺬﻩ اﻟﻤﺮﺣﻠﺔ ﺑﺎﻟﻘﺪرة ﻋﻠﻰ اﻟﺨﻠﻂ واﻟﻨﻘﻞ واﻟﺼﺐ.‬ ‫‪Green Concrete   -‬‬ ‫وهﻰ اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺘﻜﻮﻧﺔ ﻓﻰ اﻟﻔﺘﺮة ﻡ ﻦ ﺑﺪاﻱ ﺔ ﺵ ﻚ اﻷﺳ ﻤﻨﺖ وﺣﺘ ﻰ ﺑﺪاﻱ ﺔ ﺗﺼ ﻠﺪ اﻟﺨﺮﺳ ﺎﻧﺔ أى ﻓ ﻰ‬ ‫ﺣ ﺪود ٤٢ ﺳ ﺎﻋﺔ. وﻓ ﻰ ه ﺬﻩ اﻟﻤﺮﺣﻠ ﺔ ﻻ ُﺴ ﻤﺢ ﻟﻠﺨﺮﺳ ﺎﻧﺔ ﺑ ﺎﻟﺨﻠﻂ واﻟﻨﻘ ﻞ واﻟﺼ ﺐ ﻷﻧﻬ ﺎ ﺗﻜ ﻮن ﻗ ﺪ‬ ‫ﻱ‬ ‫ﺵﻜﺖ آﻤﺎ إﻧﻬﺎ ﻻ ﺗﻘﻮى ﻋﻠﻰ ﺗﺤﻤﻞ أى ﻧﻮع ﻡﻦ اﻹﺝﻬﺎدات.‬ ‫‪Hardened Concrete   -‬‬ ‫وهﻰ ﺗﺒﺪأ ﺑﺘﺼﻠﺪ اﻟﺨﺮﺳﺎﻧﺔ )أى ﻋﻨﺪ ﻋﻤﺮ ٤٢ ﺳﺎﻋﺔ( وﺣﺘﻰ ﻧﻬﺎﻱﺔ ﻋﻤﺮهﺎ اﻹﻓﺘﺮاﺿﻰ وﺗﻤﺘ ﺎز ه ﺬﻩ‬ ‫اﻟﻤﺮﺣﻠﺔ ﺑﺄﻧﻬﺎ ﺑﺪاﻱﺔ زﻱﺎدة اﻟﻤﻘﺎوﻡﺔ اﻟﺮﺋﻴﺴ ﻴﺔ ﻟﻠﺨﺮﺳ ﺎﻧﺔ )ﻡﻘﺎوﻡ ﺔ اﻟﻀ ﻐﻂ( وﻗ ﺪرﺗﻬﺎ ﻋﻠ ﻰ ﻡﻘﺎوﻡ ﺔ‬ ‫اﻷﺣﻤﺎل ﺑﻤﺮور اﻟﺰﻡﻦ.‬ ‫وﺗﺘﻮﻗ ﻒ ﺥ ﻮاص اﻟﺨﺮﺳ ﺎﻧﺔ ﻋﻠ ﻰ اﻟﺘﺮآﻴ ﺐ اﻟﺒﻨ ﺎﺋﻰ ﻟﻬ ﺎ واﻟ ﺬى ﺑ ﺪورﻩ ﻱﺘﻮﻗ ﻒ ﻋﻠ ﻰ ﻧ ﻮع اﻟﻤ ﻮاد‬ ‫اﻟﻤﻜﻮﻧﺔ ﻟﻠﺨﺮﺳﺎﻧﺔ وآﻤﻴﺘﻬﺎ وآﺬﻟﻚ اﻟﻨﺴﺐ ﺑﻴﻨﻬﺎ وأﻱﻀﺎ ﻡﺪى ﺗﺠﺎﻧﺲ هﺬﻩ اﻟﻤ ﻮاد وﺗﻮزﻱﻌﻬ ﺎ وآﻴﻔﻴ ﺔ‬ ‫ً‬ ‫ﺗﻤﺎﺳﻜﻬﺎ ﻡﻊ ﺑﻌﻀ ﻬﺎ وآ ﺬﻟﻚ ﺗﺘﻮﻗ ﻒ ﺥ ﻮاص اﻟﺨﺮﺳ ﺎﻧﺔ أﻱﻀ ﺎ ﻋﻠ ﻰ اﻟﻈ ﺮوف اﻟﺘ ﻰ ﺗ ﺘﻢ ﻓﻴﻬ ﺎ ﻋﻤﻠﻴ ﺔ‬ ‫ً‬ ‫ﺗﺼﻠﺪ اﻟﺨﺮﺳﺎﻧﺔ. آﻤﺎ ﺗﺘﻮﻗﻒ ﺝﻮدة اﻟﺨﺮﺳﺎﻧﺔ أﻱﻀ ﺎ ﻋﻠ ﻰ ﺑﻌ ﺾ ﺥ ﻮاص اﻟﺨﻠﻄ ﺔ اﻟﺨﺮﺳ ﺎﻧﻴﺔ واﻟﺘ ﻰ‬ ‫ً‬ ‫ﺗﺠﻌﻠﻬ ﺎ ﻗﺎﺑﻠ ﺔ ﻟﻠﺘﺸ ﻐﻴﻞ واﻟﺘﺸ ﻜﻴﻞ واﻟﺼ ﺐ واﻟ ﺪﻡﻚ ﺑﺄﻗ ﻞ ﺝﻬ ﺪ ﻡﻤﻜ ﻦ. وﺑﺼ ﻔﺔ ﻋﺎﻡ ﺔ ﻓ ﺈن ﺥ ﻮاص‬ ‫اﻟﺨﺮﺳﺎﻧﺔ وهﻰ ﻓﻰ ﺣﺎﻟﺘﻴﻬﺎ اﻟﻄﺎزﺝﺔ واﻟﻤﺘﺼﻠﺪة ﻱﺠﺐ أن ﺗﺤﻘﻖ اﻟﻤﻮاﺹﻔﺎت واﻟﺸﺮوط اﻟﺨﺎﺹﺔ ﻟﻜﻞ‬ ‫ﻧﻮع ﻡﻦ اﻟﺨﺮﺳﺎﻧﺔ ﻋﻠﻰ ﺣﺪﻩ.‬ ‫٧٠١‬
  • 2.
    ‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫٧-٢ ﲢﻀﲑ ﻋﻴﻨﺎﺕ ﺍﺧﺘﺒﺎﺭﺍﺕ ﺍﳋﺮﺳﺎنﺔ ﺍﻟﻄﺎﺯﺟﺔ‬ ‫________________________________________________‬ ‫ﻱﺠﺐ أن ﺗﻜﻮن اﻟﻌﻴﻨﺔ اﻟﻜﻠﻴﺔ اﻟﻤﺄﺥﻮذة ﻡﻦ اﻟﺨﺮﺳﺎﻧﺔ اﻟﻄﺎزﺝﺔ ﻡﻤﺜﻠ ﺔ ﺗﻤﺎﻡ ﺎ ﻟﻠﺨﻠﻄ ﺔ آﻤ ﺎ ﻱﺠ ﺐ أن ﻻ‬ ‫ً‬ ‫ﻱﻘﻞ ﺣﺠﻤﻬﺎ ﻋﻦ ٠٣ ﻟﺘ ﺮ )٣٠٫٠ ﻡﺘ ﺮ ﻡﻜﻌ ﺐ( وﺗﺘﻜ ﻮن ه ﺬﻩ اﻟﻌﻴﻨ ﺔ ﻡ ﻦ آﻤﻴ ﺎت ﻡ ﺄﺥﻮذة ﻡ ﻦ أﻡ ﺎآﻦ‬ ‫ﻡﺘﻔﺮﻗﺔ ﻡﻦ اﻟﺨﻠﻄﺔ. وﺗﺤﻀﺮ اﻟﻌﻴﻨﺔ ﻡﻦ اﻟﺨﻠﻄﺔ اﻟﻤﺠﻬﺰة ﻓﻰﻡﻮﻗﻊ اﻟﻌﻤﻞ ‪ Job site‬ﺑ ﺎﻟﺨﻠﻂ اﻟﻴ ﺪوي‬ ‫أو ﻡﻦ اﻟﺨﻠﻄﺔ اﻟﻤﺠﻬ ﺰة ﺑ ﺎﻟﺨﻼط اﻟﻤﻴﻜ ﺎﻧﻴﻜﻰ - وﻓ ﻰ اﻟﺤﺎﻟ ﺔ اﻷوﻟ ﻰ ﺗﺠﻤ ﻊ أﺝ ﺰاء اﻟﻌﻴﻨ ﺔ اﻟﻜﻠﻴ ﺔ ﻡ ﻦ‬ ‫أﻡﺎآﻦ ﻡﺘﻔﺮﻗﺔ ﻡﻮزﻋ ﺔ ﺗﻮزﻱﻌ ﺎ ﻡﻨﺘﻈﻤ ﺎ ﻓ ﻰ اﻟﺨﻠﻄ ﺔ ﻡ ﻊ ﺗﺠﻨ ﺐ ﺣ ﺮوف اﻟﺨﻠﻄ ﺔ ﺣﻴ ﺚ ﻱﺤﺘﻤ ﻞ ﺗﻮاﺝ ﺪ‬ ‫ً‬ ‫ً‬ ‫اﻹﻧﻔﺼ ﺎل اﻟﺤﺒﻴﺒ ﻰ ﻟﻠﺨﺮﺳ ﺎﻧﺔ ‪ .Segregation‬أﻡ ﺎ ﻓ ﻰ ﺣﺎﻟ ﺔ اﻟﺨﺮﺳ ﺎﻧﺔ اﻟﻤﺨﻠﻮﻃ ﺔ ﺥﻠﻄ ﺎ ﻡﻴﻜﺎﻧﻴﻜﻴ ﺎ‬ ‫ً‬ ‫ﻓﻴﻔﺮغ اﻟﺨﻼط ﻋﻠﻰ دﻓﻌﺎت ﻡﺘﺴﺎوﻱﺔ ﺗﻘﺮﻱﺒﺎ وﺗﺤﻀﺮ أﺝﺰاء اﻟﻌﻴﻨﺔ ﻡﻦ ﺛﻼث آﻤﻴﺎت ﻋﻠﻰ اﻷﻗ ﻞ ﺗﺆﺥ ﺬ‬ ‫أﺛﻨﺎء ﺗﻔﺮﻱﻎ اﻟﺨﻼﻃﺔ.‬ ‫وﺗﻨﻘﻞ اﻟﻌﻴﻨﺔ ﺑﻌﺪ ذﻟﻚ إﻟﻰ ﻡﻜﺎن اﻹﺥﺘﺒﺎر وﺗﺨﻠﻂ ﺥﻠﻄﺎ ﺗﺎﻡﺎ ﻋﻠﻰ ﺳ ﻄﺢ ﻏﻴﺮﻡﻨﻔ ﺬ ﻟﻠﻤ ﺎء ﺑﺠ ﺎروف أو‬ ‫ً‬ ‫ﻡﺎﻱﻤﺎﺛﻠﻪ ﻟﻀﻤﺎن ﺗﺠﺎﻧﺴﻬﺎ وﺑﺬﻟﻚ ﺗﻜﻮن اﻟﻌﻴﻨﺔ ﻡﻌﺪة ﻟﻺﺥﺘﺒﺎر ﻡﺒﺎﺵﺮة. وﻱﺠﺐ ﻡﺮاﻋ ﺎة ﺣﻤﺎﻱ ﺔ ﻋﻴﻨ ﺔ‬ ‫اﻹﺥﺘﺒ ﺎر ﻡ ﻦ اﻟﺘ ﺄﺛﻴﺮات اﻟﺠﻮﻱ ﺔ ﻡﺜ ﻞ اﻟﺸ ﻤﺲ واﻟﺮﻱ ﺎح واﻷﻡﻄ ﺎر واﻷﺗﺮﺑ ﺔ وذﻟ ﻚ ﻓ ﻰ اﻟﻔﺘ ﺮة ﺑ ﻴﻦ‬ ‫ﺗﺤﻀﻴﺮ اﻟﻌﻴﻨﺔ وإﺝﺮاء اﻹﺥﺘﺒﺎرات اﻟﺘﻰ ﻱﺠﺐ أن ﻻ ﺗﺰﻱﺪ ﻋﻦ ٥١ دﻗﻴﻘ ﺔ وﻱﺮاﻋ ﻰ أن ﺗﺴ ﺠﻞ ﻡ ﻊ آ ﻞ‬ ‫ﻋﻴﻨﺔ اﻟﺒﻴﺎﻧﺎت اﻟﺘﺎﻟﻴﺔ:‬ ‫اﻹﺥﺘﺒﺎر.‬ ‫ﺗﺎرﻱﺦ ووﻗﺖ أﺥﺬ ﻋﻴﻨﺔ‬ ‫اﻟﻄﺮﻱﻘﺔ اﻟﻤﺴﺘﺨﺪﻡﺔ ﻓﻰ ﺥﻠﻂ اﻟﺨﺮﺳﺎﻧﺔ.‬ ‫ﻧﺴﺐ ﻡﻜﻮﻧﺎت اﻟﻤﻮاد اﻟﻤﻜﻮﻧﺔ ﻟﺨﻠﻄﺔ اﻟﺨﺮﺳﺎﻧﺔ.‬ ‫ﻡﻜﺎن اﻟﺨﻠﻂ.‬ ‫درﺝﺔ اﻟﺤﺮارة واﻟﻈﺮوف اﻟﺠﻮﻱﺔ.‬ ‫وﻱﻼﺣﻆ أن ﺥﻮاص اﻟﺨﺮﺳﺎﻧﺔ اﻟﻄﺎزﺝﺔ اﻟﻤﻄﻠﻮﺑﺔ ﻟﻤﻨﺸﺄ ﺥﺮﺳ ﺎﻧﻰ ﻡﻌ ﻴﻦ ﺗﺤ ﺪد ﻃﺒﻘ ﺎ ﻟﻄﺒﻴﻌ ﺔ اﻟﻤﻨﺸ ﺄ‬ ‫وآﺬﻟﻚ أﺑﻌﺎد اﻟﻘﻄﺎﻋﺎت اﻟﺨﺮﺳﺎﻧﻴﺔ وآﺜﺎﻓﺔ أﺳﻴﺎخ اﻟﺘﺴﻠﻴﺢ وﺗﻜﻨﻮﻟﻮﺝﻴ ﺎ ﺗﺼ ﻨﻴﻊ اﻟﺨﺮﺳ ﺎﻧﺔ ﻡ ﻦ ﺣﻴ ﺚ‬ ‫ﻃﺮﻱﻘﺔ اﻟﺨﻠﻂ واﻟﻨﻘﻞ واﻟﺼﺐ واﻟﺪﻡﻚ واﻟﻤﻌﺎﻟﺠﺔ.‬ ‫ﺍﳋﻮﺍﺹ ﺍﻟﺮﺋﻴـﺴﻴﺔ ﻟﻠﺨﺮﺳﺎنﺔ ﺍﻟﻄﺎﺯﺟﺔ‬ ‫_________________________‬ ‫٧-٣‬ ‫ﻟﻠﺨﺮﺳﺎﻧﺔ اﻟﻄﺎزﺝﺔ أرﺑﻌﺔ ﺥﻮاص رﺋﻴﺴﻴﺔ هﻰ:‬ ‫‪Consistency‬‬ ‫1- ‪  ‬‬ ‫‪Workability‬‬ ‫2- ‪ ‬‬ ‫‪Segregation‬‬ ‫3- ‪ ‬‬ ‫‪Bleeding‬‬ ‫4- ‪() ‬‬ ‫٨٠١‬
  • 3.
    ‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫1- ‪Consistency ‬‬ ‫___________________‬ ‫ﺗﻌﺮﻱﻒ اﻟﻘـﻮام:‬ ‫- ﻱﻌﺒﺮ ﻗﻮام اﻟﺨﺮﺳﺎﻧﺔ اﻟﻄﺎزﺝﺔ ﻋﻦ درﺝﺔ ﺑﻠﻞ اﻟﺨﺮﺳﺎﻧﺔ ‪ Degree of Wetness‬ﻓﻤﺜﻼ ﻱﻘﺎل‬ ‫ً‬ ‫ﺥﺮﺳﺎﻧﺔ ﺝﺎﻓﺔ اﻟﻘﻮام ‪ Dry‬أو ﺹﻠﺒﺔ اﻟﻘﻮام ‪ Stiff‬أو ﻟﺪﻧﺔ اﻟﻘﻮام ‪ Plastic‬أو ﻡﺒﺘﻠﺔ اﻟﻘﻮام ‪Wet‬‬ ‫أو رﺥﻮة اﻟﻘﻮام ‪.Sloppy‬‬ ‫- وﻱﻤﻜﻦ اﻟﻘﻮل ﺑﺄن ﻗﻮام اﻟﺨﺮﺳﺎﻧﺔ ﻱﻌﺒﺮ ﻋﻦ اﻟﺴﻴﻮﻟﺔ اﻟﻨﺴﺒﻴﺔ ﻟﻠﺨﺮﺳﺎﻧﺔ ‪ Relative Fluidity‬أى‬ ‫أﻧﻪ ﻱﺒﻴﻦ اﻟﻨﺴﺒﺔ ﺑﻴﻦ آﻤﻴﺔ ﻡﺎء اﻟﺨﻠﻂ وآﻤﻴﺔ اﻟﻤﻮاد اﻟﺠﺎﻓﺔ ﺑﺎﻟﺨﺮﺳﺎﻧﺔ.‬ ‫اﻟﻐﺮض ﻡﻦ ﺗﺤﺪﻱﺪ اﻟﻘﻮام:‬ ‫هﻮ ﺿﻤﺎن اﻟﺤﺼﻮل ﻋﻠﻰ ﺥﺮﺳﺎﻧﺔ ذات درﺝﺔ ﺳﻴﻮﻟﺔ أو ﻟﺪوﻧﺔ ﺗﺘﻨﺎﺳﺐ ﻡﻊ ﻡﺨﺘﻠﻒ اﻷﻋﻤﺎل‬ ‫اﻹﻧﺸﺎﺋﻴﺔ. آﻤﺎ أﻧﻪ ﻡﻦ أهﻢ وأﺑﺴﻂ اﻟﺨﻮاص اﻟﺘﻰ ﺗﺴﺎﻋﺪ ﻋﻠﻰ اﻟﺘﺄآﺪ ﻡﻦ إﻧﺘﻈﺎﻡﻴﺔ ﺥﻠﻄﺎت‬ ‫اﻟﺨﺮﺳﺎﻧﺔ اﻟﻄﺎزﺝﺔ وﺗﺠﺎﻧﺴﻬﺎ وﺿﺒﻂ ﺝﻮدﺗﻬﺎ وذﻟﻚ ﻗﺒﻞ اﻟﺼﺐ ﻡﺒﺎﺵﺮة.‬ ‫اﻟﻌﻮاﻡﻞ اﻟﺘﻰ ﺗﺆﺛﺮ ﻋﻠﻰ اﻟﻘﻮام:‬ ‫- ﻧﺴﺒﺔ ﻡﻜﻮﻧﺎت اﻟﺨﺮﺳـﺎﻧﺔ: ﻡﻦ ﻡﺎء ورﻡﻞ وزﻟﻂ وأﺳﻤﻨﺖ ﺣﻴﺚ ﻱﺰداد اﻟﻬﺒﻮط ﺑﺰﻱﺎدة ﻡﺤﺘﻮى‬ ‫اﻟﻤﺎء ﻓﻰ اﻟﺨﻠﻄﺔ. أو ﺑﺰﻱﺎدة ﻧﺴﺒﺔ اﻷﺳﻤﻨﺖ. أو ﻟﺼﻐﺮ ﻧﺴﺒﺔ اﻟﺮﻡﻞ إﻟﻰ اﻟﺰﻟﻂ )أﻧﻈﺮ ﺵﻜﻞ ٧-١(.‬ ‫- ﻧﻌﻮﻡﺔ اﻷﺳﻤﻨﺖ )اﻟﻤﺴﺎﺣﺔ اﻟﺴﻄﺤﻴﺔ ﻟﻸﺳﻤﻨﺖ( ﺣﻴﺚ ﻱﺰداد اﻟﻬﺒﻮط ﺑﺰﻱﺎدة اﻟﻤﺴﺎﺣﺔ اﻟﺴﻄﺤﻴﺔ‬ ‫ﻟﻸﺳﻤﻨﺖ وﺣﺘﻰ ﺣﻮاﻟﻰ ٠٠٠٢ ﺳﻢ٢/ﺝﻢ ﺛﻢ ﺗﻘﻞ ﺑﻌﺪ ذﻟﻚ ﺑﺸﺮط ﺛﺒﻮت ﺝﻤﻴﻊ اﻟﻌﻮاﻡﻞ اﻷﺥﺮى ﻓﻰ‬ ‫اﻟﺨﻠﻄﺔ اﻟﺨﺮﺳﺎﻧﻴﺔ آﻤﺎ هﻮ ﻡﺒﻴﻦ ﺑﺎﻟﻤﻨﺤﻨﻰ ﺵﻜﻞ )٧-١(.‬ ‫- اﻟﻤﻘـﺎس اﻹﻋﺘﺒـﺎرى اﻷآﺒﺮ ﻟﻠﺮآﺎم ﺣﻴﺚ ﻱﺰداد اﻟﻬﺒﻮط ﺑﺰﻱﺎدة ذﻟﻚ اﻟﻤﻘﺎس وﻱﻘﻞ آﻠﻤﺎ ﺹﻐﺮ ﺣﺠﻢ‬ ‫اﻟﺤﺒﻴﺒﺎت.‬ ‫- اﻟﺰﻡﻦ ﺑﻴﻦ اﻹﻧﺘﻬﺎء ﻡﻦ ﺥﻠﻂ اﻟﺨﺮﺳﺎﻧﺔ وﺑﻴﻦ إﺝﺮاء إﺥﺘﺒﺎر اﻟﻬﺒﻮط ﺣﻴﺚ ﻱﻘﻞ اﻟﻬﺒﻮط ﺑﺰﻱﺎدة ذﻟﻚ‬ ‫اﻟﺰﻡﻦ آﻤﺎ ﺑﺸﻜﻞ )٧-١(.‬ ‫- ﺣﺮارة اﻟﺠــﻮ: ﺣﻴﺚ ﻱﻘﻞ اﻟﻬﺒﻮط آﻠﻤﺎ زادت ﺣﺮارة اﻟﺠﻮ )ﻧﺘﻴﺠﺔ ﺗﺒﺨﺮ ﺝﺰء ﻡﻦ ﻡﺎء اﻟﺨﻠﻂ(.‬ ‫- اﻹﺿـﺎﻓﺎت: ﺗﻌﻤﻞ اﻹﺿﺎﻓﺎت ﻋﻠﻰ ﺗﺤﺴﻴﻦ ﻗﻮام اﻟﺨﺮﺳﺎﻧﺔ ﺑﺪرﺝﺎت ﻡﺘﻔﺎوﺗﻪ وأهﻢ هﺬﻩ اﻹﺿﺎﻓﺎت‬ ‫اﻟﻤﻠﺪﻧﺎت ‪ Superplasticizers‬هﻰ ﻡﻮاد ﺳﺎﺋﻠﺔ ﺗﻀﺎف إﻟﻰ اﻟﺨﻠﻄﺔ ﺑﻨﺴﺒﺔ ١ - ٣% ﻡﻦ وزن‬ ‫اﻷﺳﻤﻨﺖ.‬ ‫٩٠١‬
  • 4.
    ‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫اﻟﻬﺒﻮط ‪Slump‬‬ ‫اﻟﻬﺒﻮط ‪Slump‬‬ ‫ﻤﺤﺘﻭﻯ ﺍﻷﺴﻤﻨﺕ‬ ‫٠٠٥‬ ‫٠٠٤‬ ‫٠٠٣‬ ‫٠٠٢‬ ‫)م/س(‬ ‫ﻧﺴﺒﺔ اﻟﺮﻡﻞ إﻟﻰ اﻟﺰﻟﻂ‬ ‫اﻟﻬﺒﻮط ‪Slump‬‬ ‫اﻟﻬﺒﻮط ‪Slump‬‬ ‫٠٠٦٢‬ ‫٠٠٤١‬ ‫٠٠٠٢ ﺳﻢ٢/ﺝﺮام‬ ‫اﻟﻤﺴﺎﺣﺔ اﻟﺴﻄﺤﻴﺔ ﻟﻸﺳﻤﻨﺖ‬ ‫اﻟﻤﻘﺎس اﻹﻋﺘﺒﺎرى اﻷآﺒﺮ‬ ‫اﻟﻬﺒﻮط ‪Slump‬‬ ‫اﻟﻬﺒﻮط ‪Slump‬‬ ‫درﺝﺔ اﻟﺤﺮارة‬ ‫ﺯﻤﻥ ﺒﺩﺀ ﺍﻻﺨﺘﺒﺎﺭ - ﺩﻗﻴﻘﺔ‬ ‫ﺷﻜﻞ )٧-١( ﺍﻟﻌـﻮﺍﻣﻞ ﺍﻟﺘﻰ ﺗﺆﺛﺮ ﻋﻠﻰ ﻗـﻮﺍﻡ ﺍﳋﺮﺳﺎنﺔ.‬ ‫٠١١‬
  • 5.
    ‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫ﻃـﺮق ﺗﻌـﻴـﻴﻦ اﻟﻘـﻮام:‬ ‫هﻰ:‬ ‫ﻱﻮﺝﺪ ﺛﻼﺛﺔ ﻃﺮق رﺋﻴﺴﻴﺔ ﻟﺘﻌﻴﻴﻦ ﻗﻮام ﻟﺨﺮﺳﺎﻧﺔ‬ ‫* هﺒﻮط اﻟﺨﺮﺳﺎﻧﺔ ﺑﻌﺪ إزاﻟﺔ ﻗﺎﻟﺐ اﻟﺘﺸﻐﻴﻞ ‪.Slump Test‬‬ ‫* إﻧﺴـﻴﺎب اﻟﺨﺮﺳﺎﻧﺔ اﻟﻄﺎزﺝﺔ ﺑﻌﺪ ﺗﻌﺮﺿﻬﺎ ﻹهﺘﺰازات ﺗﺮددﻱﺔ ‪.Flow Test‬‬ ‫* اﺥﺘﺮاق ﺝﺴـﻢ ﻡﻌﺪﻧﻲ ﻟﻠﺨﺮﺳﺎﻧﺔ ﺗﺤـﺖ ﺗﺄﺛـﻴﺮ وزﻧـﺔ ‪.Ball Penetration Test‬‬ ‫‪Slump Test   :‬‬ ‫‪‬‬ ‫______________________________‬ ‫- اﻟﻐﺮض ﻡﻦ اﻻﺥﺘﺒﺎر: ﺗﺤﺪﻱﺪ ﻗﻮام اﻟﺨﻠﻄﺔ اﻟﺨﺮﺳﺎﻧﻴﺔ ﺑﺘﻌﻴﻴﻦ ﻡﺪى هﺒﻮﻃﻬﺎ ﺑﻌﺪ ﺗﺸﻜﻴﻠﻬﺎ ﻋﻠﻰ‬ ‫هﻴﺌﺔ ﻡﺨﺮوط ﻧﺎﻗﺺ وذﻟﻚ إﻡﺎ ﻓﻰ اﻟﻤﻌﻤﻞ أو ﻓﻰ ﻡﻮﻗﻊ اﻟﺘﻨﻔﻴﺬ. وذﻟﻚ ﻟﻠﺘﺄآﺪ ﻡﻦ ﻧﺴﺐ ﻡﻜﻮﻧﺎت‬ ‫اﻟﺨﻠﻄﺔ اﻟﺨﺮﺳﺎﻧﻴﺔ ﺣﻴﺚ أن أي ﺗﻐﻴﻴﺮ ﻓﻰ ﻧﺴﺒﺔ اﻷﺳﻤﻨﺖ أو آﻤﻴﺔ اﻟﻤﺎء واﻟﺮآﺎم ﻱﺆﺛﺮ ﻋﻠﻰ‬ ‫ﻗﻴﻤﺔ اﻟﻬﺒﻮط. وﻱﻌﺘﺒﺮ هﺬا اﻻﺥﺘﺒﺎر ﻡﻦ أﺑﺴﻂ وأﻓﻀﻞ اﻟﻮﺳﺎﺋﻞ ﻟﻀﺒﻂ اﻟﺠﻮدة ﻓﻰ ﻡﺤﻄﺎت اﻟﺨﻠﻂ‬ ‫وﻓﻰ ﻡﻮاﻗﻊ اﻟﺘﻨﻔﻴﺬ.‬ ‫- ﻗﺎﻟﺐ اﻹﺥﺘﺒﺎر: ﻋﺒﺎرة ﻋﻦ ﻡﺨﺮوط ﻧﺎﻗﺺ وﻡﺼﻨﻮع ﻡﻦ ﻡﻌﺪن ﻡﺘﻴﻦ ﺑﺴﻤﻚ ٥٫١ ﻡﻢ ﻋﻠﻰ اﻷﻗﻞ‬ ‫ﻡﻔﺘﻮح ﻡﻦ أﻋﻠﻰ وﻡﻦ أﺳﻔﻞ ، ﻗﻄﺮ ﻓﺘﺤﺘﻪ اﻟﻌﻠﻴﺎ ٠١ ﺳﻢ واﻟﺴﻔﻠﻰ ٠٢ﺳﻢ وإرﺗﻔﺎﻋﻪ ٠٣ ﺳﻢ‬ ‫آﻤﺎ ﺑﺸﻜﻞ )٧-٢(.‬ ‫- ﻗﻀﻴﺐ اﻟﺪﻡﻚ: وهﻮ ﺳﻴﺦ ﻡﻦ اﻟﺼﻠﺐ ﺑﻘﻄﺮ ٥١ﻡﻢ وﻃﻮل ٠٦ ﺳﻢ.‬ ‫ﺷﻜﻞ )٧-٢( ﻗﺎﻟﺐ ﺍﺧﺘﺒﺎﺭ ﺍﳍﺒﻮﻁ ﻭﻗﻀﻴﺐ ﺍﻟﺪﻣﻚ.‬ ‫١١١‬
  • 6.
    ‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫- ﻃﺮﻱـﻘﺔ إﺝــﺮاء اﻻﺥﺘﺒﺎر:‬ ‫ﻱﻨﻈﻒ اﻟﺴﻄﺢ اﻟﺪاﺥﻠﻰ ﻟﻠﻘﺎﻟﺐ ﺑﺤﻴﺚ ﻻ ﺗﻮﺝﺪ ﺑﻪ أى ﻡﻴﺎﻩ ﻋﺎﻟﻘﺔ أو ﺁﺛﺎر ﺥﺮﺳﺎﻧﻴﺔ.‬ ‫ﻱﻮﺿﻊ اﻟﻘﺎﻟﺐ ﻋﻠﻰ ﺳﻄﺢ أﻓﻘﻰ أﻡﻠﺲ ﻏﻴﺮ ُﻨﻔﺬ ﻟﻠﻤﺎء ﻋﻠﻰ أن ﻱﺜﺒﺖ ﺝﻴﺪا.‬ ‫ً‬ ‫ﻡ‬ ‫ﻱﻤﻸ اﻟﻘﺎﻟﺐ ﻋﻠﻰ ﺛﻼث ﻃﺒﻘﺎت إرﺗﻔﺎع آﻞ ﻡﻨﻬﺎ ﻱﺴﺎوى ﺛﻠﺚ إرﺗﻔﺎع اﻟﻘﺎﻟﺐ ﺗﻘﺮﻱﺒﺎ ﻋﻠﻰ أن‬ ‫ﺗﺪﻡﻚ آﻞ ﻃﺒﻘﺔ ﺑﻮاﺳﻄﺔ ﻗﻀﻴﺐ اﻟﺪﻡﻚ ٥٢ ﻡﺮة ﻡﻮزﻋﻪ ﺗﻘﺮﻱﺒﺎ ﻋﻠﻰ اﻟﺴﻄﺢ وﺑﺸﺮط أن ﻱﻨﻔﺬ‬ ‫اﻟﻘﻀﻴﺐ إﻟﻰ اﻟﻄﺒﻘﺔ اﻟﺘﻰ ﺗﺤﺘﻬﺎ.‬ ‫ﺑﻌﺪ اﻻﻧﺘﻬﺎء ﻡﻦ دﻡﻚ اﻟﻄﺒﻘﺔ اﻟﻌﻠﻴﺎ ﻟﻠﻘﺎﻟﺐ ﻱﺴﻮى ﺳﻄﺤﻬﺎ ﻡﻊ ﺣﺎﻓﺔ اﻟﻘﺎﻟﺐ.‬ ‫ﻱﺮﻓﻊ اﻟﻘﺎﻟﺐ ﺑﻌﺪ ﻡﻠﺌﺔ ﻡﺒﺎﺵﺮة ﻓﻰ إﺗﺠﺎﻩ رأﺳﻰ وﺑﺒﻂء وﻋﻨﺎﻱﺔ آﻤﺎ ﺑﺸﻜﻞ )٧-٣(.‬ ‫ﻱﻘﺎس ﻡﻘﺪار اﻟﻬﺒﻮط ‪ Slump‬ﺑﻌﺪ رﻓﻊ اﻟﻘﺎﻟﺐ ﻡﺒﺎﺵﺮة وهﻮ اﻟﻔﺮق ﺑﻴﻦ إرﺗﻔﺎع اﻟﻘﺎﻟﺐ وإرﺗﻔﺎع‬ ‫ﻡﺮآﺰ ﻋﻴﻨﺔ اﻟﺨﺮﺳﺎﻧﺔ اﻟﻄﺎزﺝﺔ آﻤﺎ ﺑﺸﻜﻞ )٧-٤(. ﻱﺘﻢ ﺗﻮﺹﻴﻒ اﻟﻘﻮام إﻡﺎ ﺝﺎف أو ﺹﻠﺐ أو‬ ‫ﻟﺪن أو ﻡﺒﺘﻞ أو رﺥﻮ وذﻟﻚ ﻃﺒﻘﺎ ﻟﻘﻴﻤﺔ اﻟﻬﺒﻮط آﻤﺎ هﻮ ﻡﻮﺿﺢ ﺑﺠﺪول )٧-١(.‬ ‫ً‬ ‫أﻡﺎ ﺝﺪول )٧-٢( ﻓﻴﻮﺿﺢ ﻗﻴﻢ اﺳﺘﺮﺵﺎدﻱﺔ ﻟﻠﻘﻮام ودرﺝﺔ اﻟﺪﻡﻚ ﻓﻰ ﺑﻌﺾ اﻹﻧﺸﺎءات اﻟﻤﺨﺘﻠﻔﺔ.‬ ‫ﻡﻼﺣﻈـــﺎت:‬ ‫- ﻱﺠﺐ أن ﻻ ﻱﺰﻱﺪ اﻟﻤﻘﺎس اﻹﻋﺘﺒﺎرى اﻷآﺒﺮ ﻟﻠﺮآﺎم اﻟﻤﺴﺘﺨﺪم ﻋﻦ ٠٤ ﻡﻢ.‬ ‫- ﻱﺠﺐ أن ﻻ ﺗﺰﻱﺪ اﻟﻔﺘﺮة ﺑﻴﻦ إﻧﺘﻬﺎء اﻟﺨﻠﻂ وﺑﺪاﻱﺔ إﺝﺮاء اﻹﺥﺘﺒﺎر ﻋﻦ دﻗﻴﻘﺘﻴﻦ.‬ ‫- ﺗﺤﺪث ﺛﻼﺛﺔ أﺵﻜﺎل ﻡﺨﺘﻠﻔﺔ ﻟﺤﺎﻟﺔ اﻟﻬﺒﻮط ﻓﻘﺪ ﻱﻜﻮن هﺒﻮﻃﺎ ﺣﻘﻴﻘﻴﺎ ‪ True Slump‬أو هﺒﻮط‬ ‫ً‬ ‫ً‬ ‫ﻗﺺ‪ Shear Slump‬أو إﻧﻬﻴﺎر ‪ Collapse‬آﻤﺎ ﺑﺸﻜﻠﻰ )٧-٥( و )٧-٦(.‬ ‫- ﻱﺮاﻋﻰ اﻋﺎدة اﻹﺥﺘﺒﺎر ﻋﻠﻰ ﻋﻴﻨﺔ أﺥﺮى ﻓﻰﺣﺎﻟﺔ ﺣﺪوث إﻧﺰﻻق ﺝﺎﻧﺐ ‪ Slipping‬ﻓﻰ اﻟﻌﻴﻨﺔ‬ ‫أو إﻧﻬﻴﺎر .‪ Collapse‬إذا ﺗﻜﺮر ذﻟﻚ ﻓﻰ ﺣﺎﻟﺔ إﻋﺎدة اﻹﺥﺘﺒﺎر ﻓﻴﻘﺎس اﻟﻬﺒﻮط ﻡﻊ ﺗﺴﺠﻴﻞ‬ ‫ذﻟﻚ ﻡﻊ اﻟﻨﺘﻴﺠﺔ.‬ ‫ﺟﺪﻭﻝ )٧-١( ﻗﻴﻢ ﺍﳍﺒﻮﻁ ﺍﳌﻨﺎﻇﺮﺓ ﻟﺪﺭﺟﺎﺕ ﻗﻮﺍﻡ ﺍﳋﺮﺳﺎنﺔ ﺍﳌﺨﺘﻠﻔﺔ.‬ ‫٠٣-٠٢١ ٠٠١-٠٠٢ ٠٨١-٠٢٢‬ ‫٠١-٠٤‬ ‫ﺹﻔﺮ-٠٢‬ ‫اﻟﻬـﺒـﻮط )ﻡﻢ(‬ ‫رﺥﻮ‬ ‫ﻡﺒﺘﻞ‬ ‫ﻟﺪن‬ ‫ﺹﻠﺐ‬ ‫ﺝﺎف‬ ‫ﻗــﻮام اﻟﺨﻠﻄــﺔ اﻟﺨﺮﺳﺎﻧﻴـﺔ‬ ‫‪Sloppy‬‬ ‫‪Wet‬‬ ‫‪Plastic‬‬ ‫‪Stiff‬‬ ‫‪Dry‬‬ ‫‪Consistency‬‬ ‫٢١١‬
  • 7.
    ‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫ﺷﻜﻞ )٧-٣( ﺭﻓﻊ ﺍﻟﻘﺎﻟﺐ ﺑﻌﺪ ﻣﻠﺌﻪ ﻓﻰ ﺇﲡﺎﻩ ﺭﺃﺳﻰ.‬ ‫٠١ﺴﻡ‬ ‫اﻟﻬﺒﻮط‬ ‫ﻗﻀﻴﺏ اﻟﺩﻤﻙ‬ ‫٠٣ ﺴﻡ‬ ‫ﻗﺎﻟﺏ‬ ‫ﻟﻮح ﻏﻴﺮ ﻡﻨﻔﺬ‬ ‫ﺍﻟﻬﺒﻭﻁ‬ ‫٠٢ﺴﻡ‬ ‫ﺷﻜﻞ )٧-٤( ﻗﻴﺎﺱ ﺍﳍﺒﻮﻁ ﻟﺘﺤﺪﻳﺪ ﻗﻮﺍﻡ ﺍﳋﺮﺳﺎنﺔ ﺍﻟﻄﺎﺯﺟﺔ.‬ ‫٣١١‬
  • 8.
    ‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫ﺣﺘﻰ ٢٫١ﺳﻢ‬ ‫ﺣﺘﻰ ٨ﺳﻢ‬ ‫٥١ : ٥٢ ﺳﻢ‬ ‫أآﺜﺮ ﻡﻦ ٥١ ﺳﻢ‬ ‫اﻧﺴﻴﺎب ‪Flow Slump‬‬ ‫ﻫﺒﻭﻁ ﻗﺹ ‪Shear Slump‬‬ ‫ﻫﺒﻭﻁ ﺤﻘﻴﻘﻰ ‪True Slump‬‬ ‫ﺷﻜﻞ )٧-٥( ﺃﺷﻜﺎﻝ ﺍﳍﺒﻮﻁ ﺍﳌﺨﺘﻠﻔﺔ.‬ ‫ﺷﻜﻞ )٧-٦( ﳕﻮﺫﺝ ﻟﻠﻬﺒﻮﻁ ﺍﳊﻘﻴﻘﻰ.‬ ‫٤١١‬
  • 9.
    ‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫ﺟﺪﻭﻝ)٧-٢( ﺍﻟﻘﻮﺍﻡ ﻭﳏﺘﻮﻯ ﺍﻷﲰﻨﺖ ﻭﻣﻘﺎﺱ ﺍﻟﺮﻛﺎﻡ ﺍﳌﻨﺎﺳﺐ ﻟﻸنﻮﺍﻉ ﺍﳌﺨﺘﻠﻔﺔ ﻣﻦ ﺍﻹنﺸﺎﺀﺍﺕ.‬ ‫اﻟﻬﺒﻮط )ﻡﻢ(‬ ‫درﺝﺔ اﻟﺪﻡﻚ‬ ‫ﻧﻮع اﻟﻌﻨﺼﺮ اﻹﻧﺸﺎﺋﻲ‬ ‫ﺹﻔﺮ- ٥٢‬ ‫دﻡﻚ ﻡﻴﻜﺎﻧﻴﻜﻲ‬ ‫ﺥﺮﺳﺎﻧﺔ آﺘﻠﻴﺔ.‬ ‫اﻟﻘﻮاﻋﺪ اﻟﺨﺮﺳﺎﻧﻴﺔ ﺥﻔﻴﻔﺔ اﻟﺘﺴﻠﻴﺢ وﻡﺘﻮﺳﻄﺔ اﻟﺘﺴﻠﻴﺢ.‬ ‫٥٢ : ٠٥‬ ‫دﻡﻚ ﻡﻴﻜﺎﻧﻴﻜﻲ‬ ‫ﻗﻄﺎﻋﺎت ﺥﺮﺳﺎﻧﻴﺔ ﺥﻔﻴﻔﺔ اﻟﺘﺴﻠﻴﺢ.‬ ‫دﻡﻚ ﻡﻴﻜﺎﻧﻴﻜﻲ‬ ‫ﻗﻄﺎﻋﺎت ﺥﺮﺳﺎﻧﻴﺔ ﻡﺘﻮﺳﻄﺔ وﻋﺎﻟﻴﺔ اﻟﺘﺴﻠﻴﺢ.‬ ‫٠٥ : ٠٠١‬ ‫دﻡﻚ ﻱﺪوي‬ ‫ﻗﻄﺎﻋﺎت ﺥﺮﺳﺎﻧﻴﺔ ﺥﻔﻴﻔﺔ اﻟﺘﺴﻠﻴﺢ.‬ ‫٠٠١ : ٥٢١‬ ‫دﻡﻚ ﺥﻔﻴﻒ‬ ‫ﻗﻄﺎﻋﺎت ﺥﺮﺳﺎﻧﻴﺔ آﺜﻴﻔﺔ اﻟﺘﺴﻠﻴﺢ.‬ ‫أﺳﺎﺳ ﺎت ﻋﻤﻴﻘ ﺔ وﺥﺮﺳ ﺎﻧﺔ ﻗﺎﺑﻠ ﺔ ﻟﻠﻀ ﺦ ﻡ ﻊ اﺳ ﺘﺨﺪام‬ ‫٥٢١ : ٠٠٢‬ ‫دﻡﻚ ﺥﻔﻴﻒ‬ ‫إﺿﺎﻓﺎت آﻴﻤﻴﺎﺋﻴﺔ )ﻡﻠﺪﻧﺎت أو ﻡﻠﺪﻧﺎت ﻓﺎﺋﻘﺔ(‬ ‫و ﺗﺠﺪر اﻹﺵﺎرة أﻧﻪ ﻓﻰ ﺣﺎﻟﺔ اﻟﺨﺮﺳﺎﻧﺔ ذات درﺝﺔ اﻟﺴﻴﻮﻟﺔ اﻟﻌﺎﻟﻴﺔ أو اﻟﺘ ﻰ ﻱﺰﻱ ﺪ ﻓﻴﻬ ﺎ اﻟﻬﺒ ﻮط ﻋ ﻦ‬ ‫٢٢ ﺳﻢ ﻡﺜﻞ اﻟﺨﺮﺳﺎﻧﺔ ذاﺗﻴﺔ اﻟﺪﻡﻚ ﻓﺈﻧﻪ ﻱﺘﻢ ﻗﻴﺎس اﻧﺴﻴﺎب اﻟﻬﺒﻮط وهﻮ اﻟﻘﻄﺮ اﻟﻤﺘﻮﺳ ﻂ ﻟﻠﺨﺮﺳ ﺎﻧﺔ‬ ‫اﻟﻤﻨﺴﺎﺑﺔ ﺑﻌﺪ رﻓﻊ ﻡﺨﺮوط اﻟﻬﺒﻮط. وﻓﻰ اﻟﺨﺮﺳﺎﻧﺔ ذاﺗﻴﺔ اﻟﺪﻡﻚ ﻓﻴﺸ ﺘﺮط أن ﻻ ﻱﻘ ﻞ اﻧﺴ ﻴﺎب اﻟﻬﺒ ﻮط‬ ‫ﻋﻦ ٠٦ : ٠٧ ﺳﻢ آﻤﺎ ﺑﺸﻜﻞ )٧-٧(.‬ ‫ﻗﻄﺮ اﻻﻧﺴﻴﺎب‬ ‫ﺷﻜﻞ )٧-٧( ﺍنﺴﻴﺎﺏ ﺍﳍﺒﻮﻁ ﻓﻰ ﺍﳋﺮﺳﺎنﺔ ﺫﺍﺗﻴﺔ ﺍﻟﺪﻣﻚ.‬ ‫٥١١‬
  • 10.
    ‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫‪Flow Test   : ‬‬ ‫_________________________‬ ‫ﻱﺨﺘﺺ هﺬا اﻻﺥﺘﺒﺎر ﺑﺘﻌﻴﻴﻦ اﻟﻨﺴﺒﺔ اﻟﻤﺌﻮﻱﺔ ﻻﻧﺴﻴﺎب اﻟﺨﺮﺳﺎﻧﺔ واﻟﺘﻰ ُﻌﺒﺮ ﻋﻦ ﺣﺎﻟﺔ اﻟﻘﻮام وذﻟﻚ‬ ‫ﺗ‬ ‫ﺑﺈﺝﺮاء إهﺘﺰاز ﺗﺮددى ﻟﻤﺨﺮوط ﻧﺎﻗﺺ ﻡﻦ اﻟﺨﺮﺳﺎﻧﺔ ﻡﻮﺿﻮع ﻋﻠﻰ ﻟﻮح ﻡﻌﺪﻧﻰ وﺗﺴﺠﻴﻞ ﻡﺪى‬ ‫إﻧﺘﺸﺎر أو اﻧﺴﻴﺎب اﻟﺨﺮﺳﺎﻧﺔ آﻨﺴﺒﺔ ﻡﺌﻮﻱﺔ ﻡﻦ اﻟﻘﻄﺮ اﻷﺹﻠﻲ ﻟﻘﺎﻋﺪة اﻟﻤﺨﺮوط.‬ ‫٥٢ﺳﻢ‬ ‫٧١ﺳﻢ‬ ‫٥٫٢١ ﻡﻢ‬ ‫ﺷﻜﻞ )٧-٨( ﺟﻬﺎﺯ ﺍﻹنﺴﻴﺎﺏ ﻟﺘﺤﺪﻳﺪ ﺍﻟﻘﻮﺍﻡ.‬ ‫اﻷﺝﻬـﺰة :‬ ‫- ﻗﺎﻟﺐ اﻹﺥﺘﺒﺎر : وهﻮ ﻋﺒﺎرة ﻋﻦ ﻗﺎﻟﺐ ﻡﻌﺪﻧﻰ ﻋﻠﻰ ﺵﻜﻞ ﻡﺨﺮوط ﻧﺎﻗﺺ وﻱﻜﻮن هﺬا اﻟﻘﺎﻟﺐ‬ ‫ﻡﻔﺘﻮﺣﺎ ﻡﻦ أﻋﻠﻰ وﻡﻦ أﺳﻔﻞ ﺑﻤﺴﺘﻮﻱﻴﻦ ﻋﻤﻮدﻱﻴﻦ ﻋﻠﻰ ﻡﺤﻮر اﻟﻤﺨﺮوط.‬ ‫ً‬ ‫- ﻗﺮص اﻹﻧﺴﻴﺎب )‪ (Flow Table‬وﻱﺜﺒﺖ اﻟﻘﺮص ﻋﻠﻰ ﻗﺎﻋﺪة ﺝﺎﺳﺌﺔ ﺑﺈرﺗﻔﺎع ﻡﻦ ٠٤-٠٥ ﺳﻢ‬ ‫ﺑﻮزن ٥١ آﺞ ﻋﻠﻰ اﻷﻗﻞ.‬ ‫ﻃﺮﻱﻘﺔ إﺝﺮاء اﻹﺥﺘﺒﺎر:‬ ‫١- ﻱﻨﻈﻒ اﻟﻘﺮص ﺝﻴﺪا ﺑﺎﻟﻤﺎء ﺛﻢ ﻱﺠﻔﻒ ﺑﻌﻨﺎﻱﺔ ﺣﻴﺚ ﻻ ﻱﺒﻘﻰ ﺑﻪ أﺛﺮ ﻟﻤﺎء اﻟﺘﻨﻈﻴﻒ.‬ ‫ً‬ ‫٢- ﻱﻮﺿﻊ اﻟﻘﺎﻟﺐ ﻡﺜﺒﺘﺎ ﻓﻰ وﺳﻂ اﻟﻘﺮص وذﻟﻚ ﺑﺎﻟﻀﻐﻂ ﻋﻠﻰ ﻡﻘﺒﻀﻴﺔ ﺑﺎﻟﻴﺪ.‬ ‫ً‬ ‫٣- ُﻤﻸ اﻟﻘﺎﻟﺐ ﻋﻠﻰ ﻃﺒﻘﺘﻴﻦ إرﺗﻔﺎع آﻞ ﻡﻨﻬﻤ ﺎ ﻱﺴ ﺎوى ﻧﺼ ﻒ اﻹرﺗﻔ ﺎع ﺗﻘﺮﻱﺒ ﺎ ﻋﻠ ﻰ أن ﺗ ﺪﻡﻚ آ ﻞ‬ ‫ﻱ‬ ‫ﻃﺒﻘﺔ ﺑﻮاﺳﻄﺔ ﻗﻀﻴﺐ اﻟﺪﻡﻚ اﻟﻘﻴﺎﺳﻰ ٥٢ ﻡ ﺮة ﻡﻮزﻋ ﺔ ﺗﻘﺮﻱﺒ ﺎ ﺑﺎﻟﺘﺴ ﺎوى ﻋﻠ ﻰ ﺳ ﻄﺢ اﻟﻤﻘﻄ ﻊ‬ ‫اﻟﻤﺴﺘﻌﺮض ﻟﻠﻘﺎﻟﺐ ﺑﺸﺮط أن َﻨ ُﺬ اﻟﻘﻀﻴﺐ إﻟﻰ اﻟﻄﺒﻘﺔ اﻟﺘﻰ ﺗﻠﻴﻬﺎ )ﻱﺮاﻋﻰ أن ﻱﻜﻮن ﻧﺼﻒ ﻋﺪد‬ ‫ﻱﻔ‬ ‫ﺿﺮﺑﺎت اﻟﺪﻡﻚ ﻓﻰ إﺗﺠﺎﻩ ﻡﺎﺋﻞ إﻟﻰ اﻟﺨﺎرج واﻟﻨﺼﻒ اﻟﺜﺎﻧﻰ ﻓﻰ إﺗﺠﺎﻩ رأﺳﻰ(.‬ ‫٦١١‬
  • 11.
    ‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫٤- ﺑﻌﺪ اﻻﻧﺘﻬﺎءﻡﻦ دﻡﻚ اﻟﺨﺮﺳﺎﻧﺔ ﻟﻠﻄﺒﻘﺔ اﻟﻌﻠﻴﺎ ﻟﻠﻘﺎﻟﺐ ﻱﺴﻮى ﺳﻄﺤﻬﺎ ﻡﻊ ﺣﺎﻓﺔ اﻟﻘﺎﻟﺐ‬ ‫ﺑﺎﻟﻤﺴﻄﺮﻱﻦ ﻡﻊ ﻡﺮاﻋﺎة ﻡﻞء اﻟﻘﺎﻟﺐ ﺗﻤﺎﻡﺎ.‬ ‫٥- ُﺰال اﻟﺨﺮﺳﺎﻧﺔ اﻟﺰاﺋﺪة اﻟﺘﻰﺳﻘﻄﺖ ﻋﻠﻰ ﻗﺮص اﻹﺥﺘﺒﺎر ﻋﻨﺪ ﺗﺴﻮﻱﺔ اﻟﺴﻄﺢ ﺛﻢ ﻱﻨﻈﻒ ﺝﻴﺪا‬ ‫ً‬ ‫ﺗ‬ ‫ﺣﻮل ﻗﺎﻟﺐ اﻹﺥﺘﺒﺎر.‬ ‫٦- ُﺮﻓﻊ اﻟﻘﺎﻟﺐ اﻟﻤﻌﺪﻧﻰ ﺑﻌﺪ ﻡﻠﺌﻪ ﻡﺒﺎﺵﺮة ﻡﻦ اﻟﺨﺮﺳﺎﻧﺔ ﺑﺈﻧﺘﻈﺎم ﻓﻰ إﺗﺠﺎﻩ رأﺳﻰ.‬ ‫ﻱ‬ ‫٧- ُﺮﻓﻊ اﻟﻘﺮص وﻱﺨﻔﺾ ﺑﻤﻌﺪل ﻡﻨﺘﻈﻢ ﻟﻤﺴﺎﻓﺔ ٥٫٢١ ﻡﻢ )١/٢ ﺑﻮﺹﺔ( وذﻟﻚ ٥١ ﻡﺮة ﻓﻰ ﻡﺪى‬ ‫ﻱ‬ ‫ﺣﻮاﻟﻰ ٥١ ﺛﺎﻧﻴﺔ.‬ ‫٨- ﺗﻘﺎس ﻗﺎﻋﺪة اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﻨﺴﺎﺑﺔ ﻧﺘﻴﺠﺔ اﻟﺮﻓﻊ واﻟﺨﻔﺾ اﻟﻤﺬآﻮرة وﻱﻜﻮن اﻟﻘﻴﺎس ﻟﻘﻄﺮ‬ ‫اﻟﻘﺎﻋﺪة ﻓﻰ ٦ إﺗﺠﺎهﺎت ﻡﺨﺘﻠﻔﺔ ﺛﻢ ﻱﺆﺥﺬ ﻡﺘﻮﺳﻂ هﺬﻩ اﻟﻘﺮاءات ﻟﻴﻤﺜﻞ ﻗﻄﺮ اﻹﻧﺴﻴﺎب ﻟﻘﺎﻋﺪة‬ ‫اﻟﻤﺨﺮوط اﻟﺨﺮﺳﺎﻧﻰ ﺑﻌﺪ إﻧﺴﻴﺎب اﻟﺨﺮﺳﺎﻧﺔ.‬ ‫٩- ﺗﺤﺴﺐ اﻟﻨﺴﺒﺔ اﻟﻤﺌﻮﻱﺔ ﻹﻧﺴﻴﺎب اﻟﺨﺮﺳﺎﻧﺔ )ﻷﻗﺮب ٥ ﻡﻢ( ﺑﺈﻋﺘﺒﺎرهﺎ اﻟﻨﺴﺒﺔ اﻟﻤﺌﻮﻱﺔ ﻟﺰﻱﺎدة‬ ‫ﻗﻄﺮ اﻹﻧﺴﻴﺎب ﻋﻦ ﻗﻄﺮ اﻟﻘﺎﻋﺪة اﻷﺹﻠﻰ آﻤﺎﻱﻠﻰ:‬ ‫ﻗﻄﺮ اﻹﻧﺴﻴﺎب )ﺳﻢ( - ٥٢‬ ‫_________________‬ ‫× ٠٠١‬ ‫اﻟﻨﺴﺒﺔ اﻟﻤﺌﻮﻱﺔ ﻟﻺﻧﺴﻴﺎب =‬ ‫٥٢‬ ‫)ﺣﻴﺚ أن ﻗﻄﺮ اﻟﻘﺎﻋﺪة اﻷﺹﻠﻰ ﻟﻠﻤﺨﺮوط اﻟﺨﺮﺳﺎﻧﻰ ﻱﺴﺎوى ٥٢ ﺳﻢ(‬ ‫وﻱﻌﺘﺒﺮ اﺥﺘﻴﺎر اﻹﻧﺴﻴﺎب اﺥﺘﺒﺎرا ﻡﻌﻤﻠﻴﺎ ﻓﻰ ﻡﻌﻈﻢ اﻟﺤﺎﻻت ﻧﻈﺮا ﻟﻌﺪم ﺳﻬﻮﻟﺔ ﺗﻮاﺝﺪ اﻟﺠﻬﺎز ﻓﻰ‬ ‫ً‬ ‫ً‬ ‫ﻡﻮﻗﻊ اﻟﻌﻤﻞ. وﻱﻤﺜﻞ اﻟﺠﺪول اﻵﺗﻰ اﻟﻨﺴﺐ اﻟﻤﺌﻮﻱﺔ ﻟﻺﻧﺴﻴﺎب ﻋﻨﺪ درﺝﺎت اﻟﻘﻮام اﻟﻤﺨﺘﻠﻔﺔ.‬ ‫ﺟﺪﻭﻝ )٧-٣( ﺍﻟﻌﻼﻗﺔ ﺑﲔ ﻗﻮﺍﻡ ﺍﳋﻠﻄﺔ ﻭﺍﻹنﺴﻴﺎﺏ.‬ ‫٠٥-٠٠١% ٠٩-٠٢١% ٠١١-٠٥١%‬ ‫٥١-٠٦%‬ ‫اﻟﻨﺴﺒﺔ اﻟﻤﺌﻮﻱﺔ ﻟﻼﻧﺴﻴﺎب ﺹﻔﺮ-٠٢%‬ ‫رﺥـﻮ‬ ‫ﻡﺒﺘﻞ‬ ‫ﻟﺪن‬ ‫ﺹﻠﺐ‬ ‫ﺝـﺎف‬ ‫ﻗﻮام اﻟﺨﻠﻄﺔ اﻟﺨﺮﺳﺎﻧﻴﺔ‬ ‫‪Sloppy‬‬ ‫‪Wet‬‬ ‫‪Plastic‬‬ ‫‪Stiff‬‬ ‫‪Dry‬‬ ‫‪Consistency‬‬ ‫٧١١‬
  • 12.
    ‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫‪Ball Penetration Test ()    :‬‬ ‫____________________________________________‬ ‫وهﺬﻩ اﻟﻄﺮﻱﻘﺔ ﻱﺤﺪد ﺑﻬﺎ ﻗﻮام اﻟﺨﺮﺳﺎﻧﺔ ﺑﻴﺴﺮ ودﻗﺔ آﺎﻓﻴﻴﻦ وهﻮ إﺥﺘﺒﺎر ﻡﺸﺎﺑﻪ ﻟﻠﻬﺎﺑﻂ إﻻ أﻧﻪ أﺳﻬﻞ‬ ‫ﻡﻨﻪ وأﺳﺮع ﻡﻨﻪ. و ﻱﺘﻜﻮن اﻟﺠﻬﺎز أﺳﺎﺳﺎ ﻡﻦ ﺛﻘﻞ ﻋﻠﻰ ﺵﻜﻞ ﻧﺼﻒ آﺮة ﻧﺼﻒ ﻗﻄﺮهﺎ ٥١ ﺳﻢ‬ ‫ً‬ ‫ووزﻧﻬﺎ ٦٫٣١ آﺞ ﻱﺘﺼﻞ ﺑﻬﺎ ﻱﺪ ﻋﻠﻴﻬﺎ ﻡﻘﻴﺎس ﻡﺪرج واﻟﻜﻞ ﻱﻨﺰﻟﻖ ﻡﻦ ﻓﺘﺤﺔ داﺥﻞ إﻃﺎر آﻤﺎ ﻓﻰ‬ ‫ﺵﻜﻞ )٧-٩( وﻱﻤﻜﻦ وﺿﻊ هﺬا اﻹﻃﺎر ﻋﻠﻰ ﺳﻄﺢ اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺮاد ﻗﻴﺎس ﻗﻮاﻡﻬﺎ آﻤﺎ أن هﺬا اﻹﻃﺎر‬ ‫ﻱﺼﻠﺢ ﻓﻰﻧﻔﺲ اﻟﻮﻗﺖ ﻹﺳﺘﺨﺪاﻡﻪ آﻤﺴﺘﻮى ﺛﺎﺑﺖ ﻟﻠﻤﻘﺎرﻧﺔ وﻗﺖ اﻹﺥﺘﺒﺎر وﻱﻼﺣﻆ أن ﺝﻤﻴﻊ أﺝﺰاء‬ ‫اﻟﺠﻬﺎز ﺗﺼﻨﻊ ﻡﻦ اﻟﺼﻠﺐ أو أى ﻡﻌﺪن ﻡﺸﺎﺑﻪ.‬ ‫اﻹﺥﺘﺒــﺎر:‬ ‫ﻃﺮﻱـﻘﺔ إﺝــﺮاء‬ ‫ﻱﻤﻜﻦ وﺿﻊ اﻟﺨﺮﺳﺎﻧﺔ ﻓﻰ وﻋﺎء أو ﻱﻤﻜﻦ إﺝﺮاء اﻹﺥﺘﺒﺎر واﻟﺨﺮﺳﺎﻧﺔ ﻓﻰ ﻡﻜﺎﻧﻬﺎ داﺥﻞ اﻟﻔﺮم ﺑﻌﺪ‬ ‫ﺹﺒﻬﺎ ﻡﺒﺎﺵﺮة ، وﻓﻰ اﻟﺤﺎﻟﺘﻴﻦ ﻱﺠﺐ أﻻ ﻱﻘﻞ ﺳﻤﻚ اﻟﺨﺮﺳﺎﻧﺔ ﻋﻦ ٥١ ﺳﻢ وأن ﻱﻜﻮن ﻟﻬﺎ ﺳﻄﺤﺎ‬ ‫ً‬ ‫ﻡﺴﺘﻮﻱﺎ ﺑﺄﻗﻞ ﺑﻌﺪ ﻱﺴﺎوى ٠٣ ﺳﻢ. وﻱﺠﺐ ﺝﻌﻞ ﺳﻄﺢ اﻟﺨﺮﺳﺎﻧﺔ ﻡﺴﺘﻮﻱﺎ وﻧﺎﻋﻤﺎ.‬ ‫ً‬ ‫ً‬ ‫ً‬ ‫ﻱﻮﺿﻊ اﻟﺠﻬﺎز ﺑﻌﻨﺎﻱﺔ ﻓﻮق ﺳﻄﺢ اﻟﺨﺮﺳﺎﻧﺔ ﻡﻊ رﻓﻊ اﻟﻴﺪ إﻟﻰ أﻋﻠﻰ وﺝﻌﻞ اﻹﻃﺎر ﻱﺮﺗﻜﺰ ﺑﺮﻓﻖ ﻓﻮق‬ ‫اﻟﺴﻄﺢ ﺛﻢ ﺗﺘﺮك اﻟﻴﺪ ﻟﺘﻨﺰﻟﻖ داﺥﻞ اﻹﻃﺎر. ُﻘﺮأ ﻡﺴﺎﻓﺔ إﺥﺘﺮاق اﻟﺜﻘﻞ داﺥﻞ اﻟﺨﺮﺳﺎﻧﺔ ﻡﺒﺎﺵﺮة ﻋﻠﻰ‬ ‫ﺗ‬ ‫اﻟﻴﺪ اﻟﻤﺪرﺝﺔ ﻷﻗﺮب ٥ ﻡﻢ. ﻱﺆﺥﺬ ﻡﺘﻮﺳﻂ ﻋﺪة ﻗﺮاءات ﻓﻰ أﻡﺎآﻦ ﻡﺘﻔﺮﻗﺔ. وﺗﻔﻴﺪ هﺬﻩ اﻟﻄﺮﻱﻘﺔ ﻓﻰ‬ ‫ﺑﻴﺎن وﻡﻘﺎرﻧﺔ ﻗﻮام اﻟﺨﺮﺳﺎﻧﺔ ﻋﻨﺪ ﺹﺒﻬﺎ ﻡﺒﺎﺵﺮة داﺥﻞ اﻟﻔﺮم.‬ ‫ﺷﻜﻞ )٧-٩( ﺟﻬﺎﺯ ﻛﺮﺓ ﻛﻴﻠﻰ ﻟﻘﻴﺎﺱ ﺍﻟﻘﻮﺍﻡ.‬ ‫٨١١‬
  • 13.
    ‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫2- ‪Workability  ‬‬ ‫________________________‬ ‫ﺗـﻌـﺮﻱـﻒ:‬ ‫اﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ هﻰ ﺥﺎﺹﻴﺔ اﻟﺨﺮﺳﺎﻧﺔ اﻟﻄﺎزﺝﺔ اﻟﺘﻰ ﺗﺒﻴﻦ اﻟﺴﻬﻮﻟﺔ اﻟﺘﻰ ﻱﻤﻜﻦ ﺑﻬﺎ ﺹﺐ وﻡﻨﺎوﻟﺔ‬ ‫اﻟﺨﻠﻄﺔ اﻟﺨﺮﺳﺎﻧﻴﺔ آﻤﺎ ﺗﺒﻴﻦ درﺝﺔ ﺗﺠﺎﻧﺴﻬﺎ وﻡﻘﺎوﻡﺘﻬﺎ ﻟﻺﻧﻔﺼﺎل اﻟﺤﺒﻴﺒﻰ.‬ ‫اﻟﻌﻮاﻡﻞ اﻟﺘﻰ ﺗﺆﺛﺮ ﻋﻠﻰ اﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ ﻟﻠﺨﺮﺳﺎﻧﺔ:‬ ‫‪:âb׊Ûa MQ‬‬ ‫ﻡﻘﺎس اﻟﺮآﺎم: زﻱﺎدة ﻧﺴﺒﺔ اﻟﺮﻡﻞ ﺗﺰﻱﺪ ﻡﻦ اﻹﺣﺘﻜﺎك وﺑﺎﻟﺘﺎﻟﻰ ﺗﺰﻱﺪ ﺹﻼﺑﺔ اﻟﺨﻠﻄﺔ )ﺵﻜﻞ ٧-٠١(.‬ ‫ﺵﻜﻞ ﺣﺒﻴﺒﺎت اﻟﺮآﺎم: اﻟﺤﺒﻴﺒﺎت اﻟﻤﺪورة أآﺜﺮ ﻗﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ ﺑﻴﻨﻤﺎ اﻟﺤﺒﻴﺒﺎت اﻟﺰاوﻱﺔ واﻟﻤﻔﻠﻄﺤﺔ واﻟﻐﻴﺮ‬ ‫ﻡﻨﺘﻈﻤﺔ ﺹﻌﺒﺔ اﻟﺘﺸﻐﻴﻞ.‬ ‫ﺣﺎﻟﺔ اﻟﺴﻄﺢ: ﺗﻘﻞ درﺝﺔ اﻟﺘﺸﻐﻴﻞ ﺑﺴﺒﺐ ﺥﺸﻮﻧﺔ اﻟﺴﻄﺢ ﻡﺜﻞ ﺣﺎﻟﺔ اﻷﺣﺠﺎر اﻟﻤﻜﺴﺮة.‬ ‫اﻟﻤﺴﺎﻡﻴﺔ: ﺗﻘﻠﻞ زﻱﺎدة اﻟﻤﺴﺎﻡﻴﺔ ﻡﻦ ﺣﺮآﺔ اﻟﺤﺒﻴﺒﺎت وﺗﺰﻱﺪ ﻡﻦ اﻹﺣﺘﻜﺎك اﻟﺪاﺥﻠﻰ ﺑﻴﻨﻬﺎ وﺗﻘﻞ‬ ‫اﻟﺘﺸﻐﻴﻠﻴﺔ .‬ ‫اﻟﻤﻘﺎس اﻹﻋﺘﺒﺎرى اﻷآﺒﺮ: إزدﻱﺎد ﺣﺠﻢ اﻟﺤﺒﻴﺒﺎت ﻱﻘﻠﻞ ﻡﻦ اﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ وﻡﻤﻜﻦ ذﻟﻚ ﻱﻜﻮن ﻡﻌﺘﻤﺪا‬ ‫ً‬ ‫ﻋﻠﻰ آﻴﻔﻴﺔ ﺹﺐ اﻟﺨﺮﺳﺎﻧﺔ وﻃﺒﻴﻌﺔ اﻟﻤﻨﺸﺄ. )أﻓﻀﻞ ﻡﻘﺎس ﻟﻠﺨﺮﺳﺎﻧﺎت اﻟﻤﺴﻠﺤﺔ هﻮ ٥١ إﻟﻰ ٠٣ ﻡﻢ و‬ ‫ﻓﻰ ﺣﺎﻟﺔ ﺥﺮﺳﺎﻧﺔ اﻟﻄﺮق ٠٥ اﻟﻰ ٠٧ ﻡﻢ(.‬ ‫‪:oä;þa @MR‬‬ ‫ﻧﻮﻋﻪ: ﺣﻴﺚ ﺗﺆﺛﺮ ﻃﺮق ﺹﻨﺎﻋﺔ اﻷﺳﻤﻨﺖ ﻋﻠﻰ اﻟﺘﺸﻐﻴﻠﻴﺔ ﻧﺘﻴﺠﺔ ﺗﻐﻴﺮ درﺝﺔ اﻟﺘﺸﺤﻴﻢ ﻓﻰ آﻞ ﻧﻮع.‬ ‫ﻧﻌﻮﻡﺘﻪ: زﻱﺎدة ﻧﻌﻮﻡﺔ اﻷﺳﻤﻨﺖ ﻱﺰﻱﺪ ﻡﻦ درﺝﺔ ﺗﺸﻐﻴﻞ اﻟﺨﺮﺳﺎﻧﺔ وﻟﻜﻦ ﺗﻜﺎﻟﻴﻒ ﻃﺤﻦ وﺗﻨﻌﻴﻢ اﻷﺳﻤﻨﺖ‬ ‫ﻡﻜﻠﻔﺔ ﺝﺪا ﺑﺤﻴﺚ ﻻ ﺗﻮازى اﻟﻤﻜﺴﺐ ﻓﻰ زﻱﺎدة درﺝﺔ اﻟﺘﺸﻐﻴﻞ.‬ ‫ً‬ ‫ﺥﻮاص اﻟﻌﺠﻴﻨﺔ: ﻧﺴﺒﺔ اﻟﺮآﺎم إﻟﻰ اﻷﺳﻤﻨﺖ ﺣﻴﺚ ﺗﺆﺛﺮ هﺬﻩ اﻟﻨﺴﺒﺔ ﻋﻠﻰ اﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ ﺑﺪرﺝﺎت‬ ‫ﻡﺘﻔﺎوﺗﻪ ﺗﻌﺘﻤﺪ ﻋﻠﻰ ﻋﺪة ﻋﻮاﻡﻞ ﻡﺨﺘﻠﻔﺔ ﻡﺜﻞ اﻟﻤﺴﺎﺣﺔ اﻟﺴﻄﺤﻴﺔ وﻧﺼﻒ ﻗﻄﺮ اﻟﺮآﺎم واﻟﺤﺠﻢ.‬ ‫٩١١‬
  • 14.
    ‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫اﻟﻘﺎﺒﻠﻴﺔ ﻟﻠﺘﺸـﻐﻴل‬ ‫٥٢% رﻡﻞ‬ ‫٥٣% رﻡﻞ‬ ‫٠٥% رﻡﻞ‬ ‫ﻨﺴﺒﺔ ﺍﻟﻤﺎﺀ ﺇﻟﻰ ﺍﻷﺴﻤﻨﺕ‬ ‫ﺷﻜﻞ )٧-٠١( ﺗﺄﺛﲑ نﺴﺒﺔ ﺍﻟﺮﻛﺎﻡ ﺍﻟﺼﻐﲑ ﻓﻰ ﺍﻟﺮﻛﺎﻡ ﺍﻟﺸﺎﻣﻞ ﻋﻠﻰ ﺍﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ.‬ ‫‪Zõb;½a@@MS‬‬ ‫ﻓﻰ اﻟﺨﻠﻄﺎت اﻟﻔﻘﻴﺮة ﺑﺎﻷﺳﻤﻨﺖ ﻓﺈن زﻱﺎدة اﻟﻤﺎء ﻻ ﻱﺆﺛﺮ ﺗﺄﺛﻴﺮا آﺒﻴﺮا ﻋﻠﻰ اﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ أﻡﺎ ﻓﻰ‬ ‫ً‬ ‫ً‬ ‫اﻟﺨﻠﻄﺎت اﻟﻐﻨﻴﺔ ﻓﺈن زﻱﺎدة اﻟﻤﺎء ﻟﻬﺎ ﺗﺄﺛﻴﺮ آﺒﻴﺮ وﺣﺴﺎس ﻋﻠﻰ اﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ.‬ ‫‪:oä;à;þa@Oõb;½a@òj;ã @MT‬‬ ‫ﺹﻐﺮ ﻧﺴﺒﺔ م/س ﺗﻌﻄﻰ ﺥﺮﺳﺎﻧﺔ ﺝﺎﻓﺔ وزﻱﺎدة هﺬﻩ اﻟﻨﺴﺒﺔ ﻟﺪرﺝﺔ ﻡﻌﻴﻨﺔ ﻱﻨﺘﺞ ﻋﻨﻬﺎ ﺥﺮﺳﺎﻧﺔ ﻟﻬﺎ‬ ‫درﺝﺔ ﺗﺸﻐﻴﻞ أﻓﻀﻞ وﻟﻜﻦ اﻟﺰﻱﺎدة اﻟﻜﺒﻴﺮة ﻓﻰ ﻧﺴﺒﺔ اﻟﻤﺎء ﻱﻨﺘﺞ ﻋﻨﻬﺎ ﺥﺮﺳﺎﻧﺔ ذات ﺗﺸﻐﻴﻠﻴﺔ ردﻱﺌﺔ‬ ‫ﻧﻈﺮا ﻟﺴﻴﻮﻟﺘﻬﺎ آﻤﺎ ﺑﺸﻜﻞ )٧-١١(.‬ ‫ً‬ ‫‪:pb;;Ïb;;™⁄a @MU‬‬ ‫ﺗﻌﻤﻞ اﻹﺿﺎﻓﺎت ﻋﻠﻰ ﺗﺤﺴﻴﻦ درﺝﺔ اﻟﺘﺸﻐﻴﻞ ﻟﻠﺨﺮﺳﺎﻧﺔ ﺑﺪرﺝﺎت ﻡﺘﻔﺎوﺗﻪ وأهﻢ هﺬﻩ اﻹﺿﺎﻓﺎت هﻰ:‬ ‫- اﻟﻤﻠﺪﻧﺎت ‪ Superplasticizers‬وهﻰ ﻡﻮاد ﺳﺎﺋﻠﺔ ﺗﻀﺎف إﻟﻰ اﻟﺨﻠﻄﺔ ﺑﻨﺴﺐ ١: ٣% ﻡﻦ‬ ‫وزن اﻷﺳﻤﻨﺖ.‬ ‫- ﻡﻮاد ﻡﺴﺤﻮﻗﺔ ﻧﺎﻋﻤﺎ وﺗﻌﻤﻞ ﻋﻠﻰ ﺗﺸﺤﻴﻢ اﻟﺨﻠﻄﺔ ﻡﺜﻞ ﺑﻮدرة اﻟﺤﺠﺮ اﻟﺠﻴﺮى.‬ ‫- ﻡﻮاد ﺝﻴﻼﺗﻴﻨﻴﺔ ﺗﻀﺎف إﻟﻰ اﻟﺨﻠﻄﺔ.‬ ‫‪:ì;;ja@õaì;è;Ûa @MV‬‬ ‫ﻱﻌﻤﻞ اﻟﻬﻮاء اﻟﻤﺤﺒﻮس ﻓﻰ اﻟﺨﺮﺳﺎﻧﺔ ﻋﻠﻰ ﺗﺤﺴﻴﻦ اﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ وذﻟﻚ إذا آﺎﻧﺖ ﻧﺴﺒﺘﺔ ﺗﺘﺮاوح‬ ‫ﻡﻦ ٣% إﻟﻰ ٧%.‬ ‫٠٢١‬
  • 15.
    ‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫ﺨﺭﺴﺎﻨﺔ ﺫﺍﺕ ﺩﺭﺠﺔ ﺴﻴﻭﻟﺔ ﻋﺎﻟﻴﺔ‬ ‫درﺠﺔ ﺴﻴﻭﻟﺔ اﻟﺨﺭﺴﺎﻨﺔ‬ ‫+ ﻡﻠﺪﻧﺎت‬ ‫‪Superplasticizer‬‬ ‫ﺨﺭﺴﺎﻨﺔ ﺫﺍﺕ ﻤﻘﺎﻭﻤﺔ ﻋﺎﻟﻴﺔ‬ ‫+ ﻡﻠﺪﻧﺎت‬ ‫‪Superplasticizer‬‬ ‫ﺥﻠﻄﺔ‬ ‫ﺑﺪون ﻡﻠﺪﻧﺎت‬ ‫ﻜﻤﻴﺔ ﻤﺎﺀ ﺍﻟﺨﻠﻁ‬ ‫اﻟﻘﺎﺒﻠﻴﺔ ﻟﻠﺘﺸـﻐﻴل‬ ‫ﺥﻠﻄﺔ‬ ‫ﺥﻠﻄﺔ ﻟﺪﻧﺔ‬ ‫ﺥﻠﻄﺔ ﻡﺒﺘﻠﺔ‬ ‫‪Dry‬‬ ‫‪Plastic‬‬ ‫‪Wet‬‬ ‫ﺥﺮﺳﺎﻧﺔ ﺑﺪون إﺿﺎﻓﺎت‬ ‫ﻗﺎﺑﻠﻴﺔ اﻟﺘﺸﻐﻴﻞ‬ ‫ﻗﺎﺑﻠﻴﺔ اﻟﺘﺸﻐﻴﻞ‬ ‫ﻗﺎﺑﻠﻴﺔ اﻟﺘﺸﻐﻴﻞ‬ ‫ﻡﻨﺨﻔﻀـــﺔ‬ ‫ﻋــــــــــﺎﻟﻴﺔ‬ ‫ﻡﻨﺨﻔﻀــﺔ‬ ‫٤,٠‬ ‫٧,٠‬ ‫ﻡ/ﺱ‬ ‫ﻨﺴﺒﺔ ﺍﻟﻤـﺎﺀ ﺇﻟﻰ ﺍﻷﺴﻤﻨﺕ‬ ‫ﺷﻜﻞ )٧-١١( ﺗﺄﺛﲑ ﺍﻹﺿﺎﻓﺎﺕ ﻭنﺴﺒﺔ ﺍﳌﺎﺀ ﻓﻰ ﺍﳋﻠﻄﺔ ﻋﻠﻰ ﺍﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ.‬ ‫١٢١‬
  • 16.
    ‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫ﻃـﺮق ﺗﻌـﻴـﻴﻦ اﻟﻘـﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ:‬ ‫ﻱﻮﺝﺪ ﻋﺪة ﻃﺮق ﻟﺘﻌﻴﻴﻦ ﻗﺎﺑﻠﻴﺔ اﻟﺨﺮﺳﺎﻧﺔ ﻟﻠﺘﺸﻐﻴﻞ وﻡﻦ أهﻢ هﺬﻩ اﻟﻄﺮق:‬ ‫‪Compacting Factor Test‬‬ ‫* اﺥﺘﺒﺎر ﻋﺎﻡﻞ اﻟﺪﻡﻚ‬ ‫‪Vebe (VB) Test‬‬ ‫* ﻃﺮﻱﻘﺔ ﻓﻰ ﺑﻰ‬ ‫‪Compacting Factor Test    :‬‬ ‫_____________________________________‬ ‫‪‬‬ ‫ﻱﺠﺮى هﺬا اﻹﺥﺘﺒﺎر ﻟﺘﺤﺪﻱﺪ درﺝﺔ ﻗﺎﺑﻠﻴﺔ ﺗﺸﻐﻴﻞ اﻟﺨﺮﺳﺎﻧﺔ اﻟﻄﺎزﺝﺔ وهﺬا اﻹﺥﺘﺒﺎر ﻡﺒﻨﻰ ﻋﻞ أﺳﺎس‬ ‫أن اﻟﺠﻬﺪ اﻟﻼزم ﻟﺪﻡﻚ اﻟﺨﺮﺳﺎﻧﺔ ﻱﻌﺒﺮ ﻋﻦ ﻡﺪى اﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ. وﻱﺒﻴﻦ اﻟﺸﻜﻞ اﻟﻤﻮﺿﺢ اﻟﺠﻬﺎز‬ ‫اﻟﻤﺴﺘﺨﺪم ﻓﻰ هﺬا اﻹﺥﺘﺒﺎر.‬ ‫ﻃﺮﻱﻘﺔ إﺝﺮاء اﻹﺥﺘﺒﺎر:‬ ‫ﺗﻮﺿﻊ اﻟﺨﻠﻄﺔ اﻟﺨﺮﺳﺎﻧﻴﺔ ﻓﻰ اﻟﻤﺨﺮوط اﻟﻌﻠﻮى ﺑﻮاﺳﻄﺔ اﻟﺠﺎروف وﻱﺴﻮى ﺳﻄﺤﻬﺎ ﻡﻊ ﺣﺎﻓﺔ‬ ‫-‬ ‫اﻟﻤﺨﺮوط.‬ ‫ﻱﻔﺘﺢ اﻟﺒﺎب اﻟﻤﻮﺝﻮد ﻓﻰأﺳﻔﻞ اﻟﻤﺨﺮوط اﻟﻌﻠﻮى ﺑﺤﻴﺚ ﻱﺴﻤﺢ ﺑﻬﺒﻮط اﻟﺨﺮﺳﺎﻧﺔ ﺗﺤﺖ ﺗﺄﺛﻴﺮ وزﻧﻬﺎ‬ ‫-‬ ‫ﻓﻘﻂ إﻟﻰ اﻟﻤﺨﺮوط اﻟﺴﻔﻠﻰ.‬ ‫ﺗﻜﺮر ﻧﻔﺲ اﻟﺨﻄﻮات ﺑﺎﻟﻨﺴﺒﺔ ﻟﻠﻤﺨﺮوط اﻟﺴﻔﻠﻰ ﻓﺘﻤﺮ اﻟﺨﺮﺳﺎﻧﺔ إﻟﻰ اﻹﺳﻄﻮاﻧﺔ.‬ ‫-‬ ‫ﺑﻌﺪ اﻹﻧﺘﻬﺎء ﻡﻦ ﻡﻞء اﻹﺳﻄﻮاﻧﺔ ﻱﺴﻮى ﺳﻄﺤﻬﺎ وﺗﻨﻈﻒ ﺝﻮاﻧﺒﻬﺎ وﺣﻮاﻓﻬﺎ اﻟﺨﺎرﺝﻴﺔ ﺛﻢ ﺗﻮزن‬ ‫-‬ ‫وﻱﻌﻴﻦ وزن اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺎﻟﺌﺔ ﻟﻺﺳﻄﻮاﻧﺔ وهﻮ وزن اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺪﻡﻮآﻪ ﺝﺰﺋﻴﺎ = و.‬ ‫ً‬ ‫ﻱﻌﺎد ﻡﻞء اﻹﺳﻄﻮاﻧﺔ ﻡﻦ ﻧﻔﺲ اﻟﺨﻠﻄﺔ اﻟﺨﺮﺳﺎﻧﻴﺔ ﻋﻠﻰ ﻃﺒﻘﺎت ﻋﻠﻰ أن ﺗﺪﻡﻚ آﻞ ﻃﺒﻘﺔ ﻱﺪوﻱﺎ‬ ‫ً‬ ‫-‬ ‫أوﻡﻴﻜﺎﻧﻴﻜﻴﺎ ﺣﺘﻰ ﺗﻤﻸ ﺗﻤﺎﻡﺎ ﺑﺎﻟﺨﺮﺳﺎﻧﺔ ﺛﻢ ﺗﻮزن وﻱﻌﻴﻦ وزن اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺎﻟﺌﺔ ﻟﻺﺳﻄﻮاﻧﺔ وهﻮ‬ ‫ً‬ ‫وزن اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺪﻡﻮآﺔ آﻠﻴﺎ = ك.‬ ‫ً‬ ‫و‬ ‫وزن اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺪﻡﻮآﺔ ﺝﺰﺋﻴﺎ )ﻧﺘﻴﺠﺔ هﺒﻮﻃﻬﺎ(‬ ‫ً‬ ‫____‬ ‫__________________________‬ ‫=‬ ‫ﻋﺎﻡﻞ اﻟﺪﻡﻚ =‬ ‫ك‬ ‫وزن اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺪﻡﻮآﺔ آﻠﻴـﺎ )ﻧﺘﻴﺠﺔ دﻡﻜﻬﺎ(‬ ‫ً‬ ‫وﺑﻤﻌﺮﻓﺔ ﻋﺎﻡﻞ اﻟﺪﻡﻚ ﻱﻤﻜﻦ ﺗﺤﺪﻱﺪ درﺝﺔ اﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ آﻤﺎ ﻓﻰ ﺝﺪول )٧-٤(. وﻱﻌﺘﺒﺮ إﺥﺘﺒﺎر‬ ‫ﻋﺎﻡﻞ اﻟﺪﻡﻚ إﺥﺘﺒﺎرا ﻡﻌﻤﻠﻴﺎ وﻏﻴﺮﻡﻨﺎﺳﺐ ﻟﻤﻮﻗﻊ اﻟﻌﻤﻞ إﻻ ﻓﻰ اﻟﻤﻨﺸﺂت اﻟﻜﺒﻴﺮة. وﺗﺴﺘﺨﺪم هﺬﻩ‬ ‫ً‬ ‫ً‬ ‫اﻟﻄﺮﻱﻘﺔ ﻟﻘﻴﺎس ﻗﺎﺑﻠﻴﺔ اﻟﺘﺸﻐﻴﻞ ﻟﺠﻤﻴﻊ اﻟﺨﻠﻄﺎت اﻟﺨﺮﺳﺎﻧﻴﺔ ﺑﺈﺳﺘﺜﻨﺎء اﻟﺨﻠﻄﺎت ﻡﻨﺨﻔﻀﺔ اﻟﻘﺎﺑﻠﻴﺔ‬ ‫ﻟﻠﺘﺸﻐﻴﻞ واﻟﺨﻠﻄﺎت اﻟﺨﺸﻨﺔ ﻟﺘﻌﺬر اﻟﺤﺼﻮل ﻋﻠﻰ ﻧﺘﺎﺋﺞ دﻗﻴﻘﺔ ﻟﻬﺬﻩ اﻟﺨﻠﻄﺎت.‬ ‫٢٢١‬
  • 17.
    ‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫ﺷﻜﻞ )٧-٢١( ﺟﻬﺎﺯ ﻋﺎﻣﻞ ﺍﻟﺪﻣﻚ.‬ ‫ﺟﺪﻭﻝ )٧-٤( ﺍﻟﻘﺎﺑﻠﻴﺔ ﻟﻠﺘﺸﻐﻴﻞ ﻣﻌﱪﺍً ﻋﻨﻬﺎ ﺑﻌﺎﻣﻞ ﺍﻟﺪﻣﻚ.‬ ‫اﻹﺳﺘﻌﻤﺎل اﻟﻤﻨﺎﺳﺐ ﻟﻠﺨﺮﺳﺎﻧﺔ.‬ ‫ﻋﺎﻡﻞ اﻟﺪﻡﻚ اﻟﻬﺒﻮط )ﺳﻢ(‬ ‫درﺝﺔ اﻟﺘﺸﻐﻴﻠﻴﺔ‬ ‫ﺹﻔﺮ-٥٫٢ اﻟﻄﺮق اﻟﻤﺴﺘﺨﺪم ﻓﻴﻬﺎ اﻟﻬﺰ ﺑﺎﻟﻤﺎآﻴﻨﺎت اﻟﻌﺎدﻱﺔ أو اﻟﻴﺪوﻱﺔ‬ ‫٨٧٫٠‬ ‫ﻡﻨﺨﻔﻀﺔ ﺝﺪا‬ ‫اﻟﻄﺮق اﻟﻤﺴﺘﺨﺪ ﻓﻴﻬﺎ اﻟﻬﺰ ﺑﺎﻟﻤﺎآﻴﻨﺎت اﻟﻴﺪوﻱﺔ أو اﻟﻬﺰ‬ ‫اﻟﻴﺪوى إذا آﺎن اﻟﺮآﺎم ﻡﺴﺘﺪﻱﺮا أو زاوﻱﺎ. اﻟﺨﺮﺳﺎﻧﺔ‬ ‫٥٫٢-٥‬ ‫٥٨٫٠‬ ‫ﻡﻨﺨﻔﻀﺔ‬ ‫اﻟﻜﺘﻠﻴﺔ ﻓﻰ اﻷﺳﺎﺳﺎت ﺑﺪون اهﺘﺰازات أو اﻟﺨﺮﺳﺎﻧﺔ‬ ‫اﻟﻤﺴﻠﺤﺔ اﻟﺘﻰ ﻱﻬﺎ ﺗﺴﻠﻴﺢ ﺥﻔﻴﻒ ﺑﻮاﺳﻄﺔ اﻟﺪﻡﻚ ﺑﺎﻟﻬﺰ.‬ ‫اﻷﺳﻘﻒ اﻟﻤﺪﻡﻮآﺔ ﺑﺎﻟﻴﺪ أو اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺴﻠﺤﺔ ذات‬ ‫٥-٠١‬ ‫٢٩٫٠‬ ‫ﻡﺘﻮﺳﻄﺔ‬ ‫اﻟﺘﺴﻠﻴﺢ اﻟﺜﻘﻴﻞ واﻟﻤﺪﻡﻮآﺔ ﺑﺎﻟﻴﺪ أو ﺑﺎﻹهﺘﺰازات.‬ ‫٠١-٥٫٧١ ﻟﻠﻘﻄﺎﻋﺎت ذات اﻟﺘﺴﻠﻴﺢ اﻟﺸﺪﻱﺪ ﺝﺪا ﻏﻴﺮ اﻟﻤﻨﺎﺳﺐ ﻟﻠﻬﺰ .‬ ‫ً‬ ‫٥٩٫٠‬ ‫ﻋﺎﻟﻴﺔ‬ ‫٣٢١‬
  • 18.
    ‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫‪________________  : ‬‬ ‫___________ ‪Vebe (VB) Test ‬‬ ‫وهﺬا اﻻﺥﺘﺒﺎر ﺗﻌﺪﻱﻞ ﻻﺥﺘﺒﺎر إﻋﺎدة اﻟﺘﺸﻜﻴﻞ ﺑﺤﻴﺚ ُﻟﻐﻴﺖ اﻹﺳﻄﻮاﻧﺔ اﻟﺪاﺥﻠﻴﺔ ﺑﻪ وﺗﻢ اﻟﺪﻡﻚ ﺑﺎﻟﻬﺰ‬ ‫أ‬ ‫ﺑﺪﻻ ﻡﻦ اﻟﺮج واﻟﺸﻜﻞ )٧-٤١( ﻱﻮﺿﺢ رﺳﻤﺎ ﻟﻬﺬا اﻟﺠﻬﺎز. وﻱﻔﺘﺮض أن إﻋﺎدة اﻟﺘﺸﻜﻞ ﻗﺪ إآﺘﻤﻠﺖ‬ ‫ً‬ ‫ً‬ ‫ﻋﻨﺪﻡﺎ ﻱﻐﻄﻰ اﻟﻠﻮح اﻟﺰﺝﺎﺝﻰ اﻟﺨﺮﺳﺎﻧﺔ ﺗﻤﺎﻡﺎ وﻋﻨﺪﻡﺎ ﺗﺘﻼﺵﻰ آﻞ اﻟﻔﺮاﻏﺎت ﻓﻰ اﻟﺨﺮﺳﺎﻧﺔ وﻱﺤﺪد‬ ‫هﺬا ﺑﺎﻟﻨﻈﺮ اﻟﺬى ﻱﻌﺘﺒﺮ أﺣﺪ ﻋﻴﻮب إﺝﺮاء اﻹﺥﺘﺒﺎر. وﻱﺘﻢ اﻟﺪﻡﻚ ﺑﻮاﺳﻄﺔ ﻡﻨﻀﺪة إهﺘﺰاز ﺑﻬﺎ ﺣﻤﻞ‬ ‫ﻏﻴﺮ ﻡﺘﻤﺮآﺰ وﻱﺪور ﺑﺴﺮﻋﺔ ٠٠٠٣ ﻟﻔﺔ ﻓﻰ اﻟﺪﻗﻴﻘﺔ وﺑﻌﺠﻠﺔ ﻗﺪرهﺎ ٣ج إﻟﻰ ٤ج ﺣﻴﺚ ج هﻰ ﻋﺠﻠﺔ‬ ‫اﻟﺠﺎذﺑﻴﺔ اﻷرﺿﻴﺔ. وﺑﻔﺮض أن آﻤﻴﺔ اﻟﻄﺎﻗﺔ اﻟﻼزﻡﺔ ﻟﺘﻤﺎم اﻟﺪﻡﻚ ﺗﻤﺜﻞ درﺝﺔ اﻟﺘﺸﻐﻴﻠﻴﺔ ﻟﻠﺨﻠﻴﻂ‬ ‫ﻡﻌﺒﺮا ﻋﻨﻬﺎ ﺑﺎﻟﺰﻡﻦ اﻟﻼزم ﺑﺎﻟﺜﺎﻧﻴﺔ ﻹﻋﺎدة اﻟﺘﺸﻜﻞ اﻟﻜﺎﻡﻞ. وﻓﻰﺑﻌﺾ اﻷﺣﻴﺎن ﻱﻌﻤﻞ ﺗﺼﺤﻴﺢ ﻗﺪرﻩ‬ ‫ً‬ ‫1‪V2/ V‬ﺣﻴﺚ 2‪ V‬هﻮ ﺣﺠﻢ اﻟﺨﺮﺳﺎﻧﺔ ﺑﻌﺪ اﻹهﺘﺰاز و 1‪ V‬هﻮ ﺣﺠﻤﻬﺎ ﻗﺒﻞ اﻹهﺘﺰاز. وهﺬا‬ ‫اﻟﺠﻬﺎز أﻡﻴﺰ ﻡﻦ ﺝﻬﺎز ﻋﺎﻡﻞ اﻟﺪﻡﻚ ﺣﻴﺚ ﻗﺪ ﺗﻠﺘﺼﻖ ﺑﻌﺾ اﻟﺨﺮﺳﺎﻧﺔ اﻟﺠﺎﻓﺔ ﻓﻰ اﻟﻘﻮادﻱﺲ وهﻮ‬ ‫ﻡﻨﺎﺳﺐ ﺝﺪا ﻓﻰ ﺣﺎﻟﺔ إﺥﺘﺒﺎر اﻟﺨﺮﺳﺎﻧﺔ اﻟﺠﺎﻓﺔ أو اﻟﺨﺮﺳﺎﻧﺔ اﻟﺘﻰ ﺑﻬﺎ أﻟﻴﺎف. و ﻗﺪ ﻱﺴﺘﺨﺪم أﻱﻀﺎ‬ ‫ً‬ ‫ﻟﻠﺘﻌﺒﻴﺮ ﻋﻦ اﻟﻘﻮام.‬ ‫ﻗﻤﻊ‬ ‫ﻟﻮح زﺝﺎﺝﻲ‬ ‫ﻡﺨﺮوط هﺒﻮط‬ ‫ﺷﻜﻞ )٧-٤١( ﺟﻬﺎﺯ ﻓﻰ ﺑﻰ.‬ ‫٤٢١‬
  • 19.
    ‫‪âbßg@…ìàªO…Nc@–@òãb;Š¨a‬‬ ‫3________________________‬ ‫- ‪Segregation  ‬‬ ‫اﻻﻧﻔﺼﺎل اﻟﺤﺒﻴﺒﻲ هﻮ اﻧﻔﺼﺎل ﻡﻜﻮﻧﺎت أي ﺥﻠﻴﻂ ﻏﻴﺮ ﻡﺘﺠﺎﻧﺲ )ﻡﺜﻞ اﻟﺨﺮﺳﺎﻧﺔ( ﺑﺤﻴﺚ ﻱﺼﺒﺢ‬ ‫ﺗﻮزﻱﻊ هﺬﻩ اﻟﻤﻜﻮﻧﺎت ﻏﻴﺮ ﻡﻨﺘﻈﻢ. وﻱﻮﺝﺪ ﻧﻮﻋﺎن ﻡﻦ اﻹﻧﻔﺼﺎل اﻟﺤﺒﻴﺒﻰ ﻟﻠﺨﺮﺳﺎﻧﺔ:‬ ‫١- إﻧﻔﺼﺎل اﻟﺤﺒﻴﺒﺎت اﻟﻜﺒﻴﺮة ﻡﻦ اﻟﺮآﺎم ﻧﺘﻴﺠﺔ ﻟﻜﻮﻧﻬﺎ أآﺜﺮ ﺗﺮﺳﺒﺎ. وذﻟﻚ ﻱﻜﻮن ﻓﻰ‬ ‫ً‬ ‫اﻟﺨﻠﻄﺎت اﻟﺠﺎﻓﺔ ﺝﺪا وﺥﺎﺹﺔ اﻟﻔﻘﻴﺮة ﻓﻰ اﻷﺳﻤﻨﺖ.‬ ‫ً‬ ‫٢- إﻧﻔﺼﺎل اﻷﺳﻤﻨﺖ اﻟﻠﺒﺎﻧﻰ وﻱﺤﺪث ذﻟﻚ ﻓﻰ اﻟﺨﻠﻄﺎت اﻟﻤﺒﺘﻠﺔ ﺝﺪا.‬ ‫ً‬ ‫@@‪:îj§a@Þb–Ðãüa@të†y@lbjc‬‬ ‫١- اﻟﺨـﻠﻂ: ﻋﻨﺪ زﻱﺎدة زﻡﻦ اﻟﺨﻠﻂ ﻋﻦ اﻟﺰﻡﻦ اﻟﻼزم واﻟﻤﻨﺎﺳﺐ ﻓﻘﺪ ﻱﺤﺪث إﻧﻔﺼﺎل ﻧﺘﻴﺠﺔ ﻗﻮة‬ ‫اﻟﻄﺮد اﻟﻤﺮآﺰﻱﺔ ﻟﺤﻠﺔ اﻟﺨﻼط واﻟﺬى ﻱﻨﺘﺞ ﻋﻨﻪ أن اﻟﺮآﺎم اﻟﺼﻐﻴﺮ ﻱﻠﺘﺼﻖ ﺑﺎﻟﺠﺪار واﻟﻜﺒﻴﺮ‬ ‫ﻱﻬﺒﻂ اﻟﻰ أﺳﻔﻞ. وﻟﺘﻼﻓﻰ ذﻟﻚ ﻱﺠﺐ ﻋﺪم زﻱﺎدة زﻡﻦ اﻟﺨﻠﻂ ﻋﻦ اﻟﺰﻡﻦ اﻟﻤﺤﺪد ﻟﺬﻟﻚ. آﺬﻟﻚ‬ ‫ﻱﺠﺐ ﻋﻨﺪ ﺗﻔﺮﻱﻎ اﻟﺨﻼط أن ﻻ ﺗﺰﻱﺪ ﻡﺴﺎﻓﺔ اﻟﺘﻔﺮﻱﻎ ﻋﻦ ٠٫١ ﻡﺘﺮ.‬ ‫٢- اﻟﻨـﻘﻞ: ﻋﻨﺪ ﻧﻘﻞ اﻟﺨﺮﺳﺎﻧﺔ إﻟﻰ ﻡﻮﺿﻊ اﻟﺼﺐ ﻱﻤﻜﻦ ﺣﺪوث إﻧﻔﺼﺎل ﻧﺘﻴﺠﺔ اﻟﺮج و اﻟﺘﺄرﺝﺢ‬ ‫ﻟﻌﺮﺑﺎت اﻟﻨﻘﻞ وﺥﺎﺹﺔ ﻓﻰ اﻟﺨﻠﻄﺎت اﻟﻤﺒﺘﻠﺔ.‬ ‫٣- اﻟﺼـﺐ: ﻱﺠﺐ ﻡﺮاﻋﺎة ﻋﺪم اﻟﺼﺐ ﻡﻦ إرﺗﻔﺎﻋﺎت ﻋﺎﻟﻴﺔ.‬ ‫٤- اﻟﺪﻡـﻚ: اﻟﺪﻡﻚ اﻟﺰاﺋﺪ ﻗﺪ ﻱﺴﺒﺐ إﻧﻔﺼﺎﻻ ﺣﺒﻴﺒﻴﺎ.‬ ‫ً‬ ‫ً‬ ‫@@½‪:ójîj§a@Þb–Ðãüa@ñbÏý‬‬ ‫١- ﻱﻨﺒﻐﻰ اﻟﻌﻨﺎﻱﺔ ﺑﺘﺼﻤﻴﻢ اﻟﺨﻠﻄﺔ اﻟﺨﺮﺳﺎﻧﻴﺔ وﺿﺒﻂ ﻡﻜﻮﻧﺎﺗﻬﺎ ﻋﻦ ﻃﺮﻱﻖ زﻱﺎدة اﻟﻤﻮاد اﻟﻨﺎﻋﻤﺔ‬ ‫ﻡﺜﻞ اﻷﺳﻤﻨﺖ واﻟﺮآﺎم اﻟﺼﻐﻴﺮ وآﺬﻟﻚ ﺗﻘﻠﻴﻞ ﻧﺴﺒﺔ م/س ﻡﻤﺎ ﻱﺆدى إﻟﻰ ﺗﻤﺎﺳﻚ أآﺒﺮ ﻟﻠﺨﻠﻄﺔ‬ ‫اﻟﺨﺮﺳﺎﻧﻴﺔ.‬ ‫٢- اﺳﺘﺨﺪام إﺿﺎﻓﺎت ﺗﻘﻠﻴﻞ ﻡﺎء اﻟﺨﻠﻂ ‪.Superplasticizers‬‬ ‫٣- ﻡﺮاﻋﺎة ﻋﻤﻠﻴﺎت اﻟﺼﻨﺎﻋﺔ ﻡﻦ ﺥﻠﻂ و ﻧﻘﻞ و ﺹﺐ آﻤﺎ ﺳﺒﻖ ﺵﺮﺣﻪ.‬ ‫٤- اﺳﺘﺨﺪام إﺿﺎﻓﺎت ﺗﺤﺴﻴﻦ اﻟﻠﺰوﺝﺔ ‪.Viscosity Enhancing Admixtures‬‬ ‫٥٢١‬
  • 20.
    ‫‪@@òu‹bİÛa@òãbŠ¨a@pa‰bjnaë@˜aì@@M@ÉibÛa@lbjÛa‬‬ ‫4- ‪Bleeding ‬‬ ‫________________‬ ‫اﻟﻨﻀﺢ هﻮ ﺗﻜﻮن ﻃﺒﻘﺔ ﻡﻦ اﻟﻤﺎء ﻋﻠﻰ ﺳﻄﺢ اﻟﺨﺮﺳﺎﻧﺔ اﻟﻤﺼﺒﻮﺑﺔ ﺣﺪﻱﺜﺎ ﺑﻌﺪ دﻡﻜﻬﺎ و ﺗﺴﻮﻱﺘﻬﺎ.‬ ‫@@‪@ Z|šäÛa@të†y@lbjc‬‬ ‫آﺜﺮة اﻟﺪﻡﻚ اﻟﺬى ﻱﺆدى إﻟﻰ هﺒﻮط اﻟﻤﻜﻮﻧﺎت اﻟﺜﻘﻴﻠﺔ )اﻟﺮآﺎم( إﻟﻰ أﺳﻔﻞ وﺹﻌﻮد اﻟﻌﺠﻴﻨﺔ اﻷﺳﻤﻨﺘﻴﺔ‬ ‫إﻟﻰ أﻋﻼ وآﺬﻟﻚ زﻱﺎدة ﻡﺎء اﻟﺨﻠﻂ. وأﺿﺮار اﻟﻨﻀﺢ ﺗﺘﻠﺨﺺ ﻓﻰ اﻵﺗﻰ:‬ ‫١- إﺣﺘﻮاء اﻟﻄﺒﻘﺔ اﻟﻌﻠﻴﺎ ﻋﻠﻰ ﻧﺴﺒﺔ ﻋﺎﻟﻴﺔ ﻡﻦ اﻟﻤﺎء ﻡﻤﺎ ﻱﺴﺒﺐ وﺝﻮد ﻓﺮاﻏﺎت ﻓﻰ ﺗﻠﻚ اﻟﻄﺒﻘﺔ‬ ‫ﻧﺘﻴﺠﺔ ﺗﺒﺨﺮ اﻟﻤﺎء وﺑﺎﻟﺘﺎﻟﻰ ﺿﻌﻒ ﻡﻘﺎوﻡﺔ اﻟﺨﺮﺳﺎﻧﺔ.‬ ‫٢- ﻋﻨﺪ ﺹﻌﻮد اﻟﻤﺎء إﻟﻰ أﻋﻼ ﻗﺪ ﻱﺤﻤﻞ ﻡﻌﻪ ﺝﺰﻱﺌﺎت ﻧﺎﻋﻤﺔ ﻡﻦ اﻷﺳﻤﻨﺖ ﺗﻜﻮن ﻃﺒﻘﺔ هﺸﺔ‬ ‫ﻋﻠﻰ اﻟﺴﻄﺢ ﺑﻌﺪ ﺗﺒﺨﺮ اﻟﻤﺎء وﺝﻔﺎﻓﻪ وﻟﺬﻟﻚ ﻱﻠﺰم إزاﻟﺔ هﺬﻩ اﻟﻄﺒﻘﺔ ﻗﺒﻞ اﻹﺳﺘﻤﺮار ﻓﻰ‬ ‫اﻟﺼﺐ.‬ ‫٣- ﺗﺮاآﻢ ﻃﺒﻘﺔ رﻗﻴﻘﺔ ﻡﻦ اﻟﻤﺎء ﺗﺤﺖ ﺳﻄﻮح اﻟﺮآﺎم اﻟﻜﺒﻴﺮ واﻟﺤﺪﻱﺪ ﻡﻤﺎ ﻱﺆدى إﻟﻰ ﻓﺮاﻏﺎت‬ ‫وﺿﻌﻒ ﻗﻮة اﻟﺘﻤﺎﺳﻚ ﺑﻴﻦ اﻟﺨﺮﺳﺎﻧﺔ و ﺣﺪﻱﺪ اﻟﺘﺴﻠﻴﺢ.‬ ‫@@½‪:|šäÛa@ñŠçbÃ@ñbÏý‬‬ ‫ﻱﺠﺐ إﺳﺘﻌﻤﺎل آﻤﻴﺔ ﻡﺎء ﺥﻠﻂ ﻡﻨﺎﺳﺒﺔ وﻋﺪم إﺳﺘﻌﻤﺎل ﺥﻠﻄﺎت ﻡﺒﺘﻠﺔ ﺝﺪا أو ﺑﻬﺎ ﻧﺴﺒﺔ ﻗﻠﻴﻠﺔ ﻡﻦ‬ ‫ً‬ ‫اﻟﻤﻮاد اﻟﻨﺎﻋﻤﺔ ﻡﺜﻞ اﻷﺳﻤﻨﺖ واﻟﺮﻡﻞ. آﻤﺎ إن إﺳﺘﺨﺪام ﻧﺴﺒﺔ ﻡﻦ اﻟﻤﻠﺪﻧﺎت ﻓﻰ اﻟﺨﻠﻄﺔ ﻱﺆدى إﻟﻰ‬ ‫ﺗﺤﺴﻴﻦ ﺥﻮاص اﻟﺨﺮﺳﺎﻧﺔ وﻱﻌﻤﻞ ﻋﻠﻰ ﺗﻘﻠﻴﻞ ﻡﺎء اﻟﺨﻠﻂ وﺗﻼﺵﻰ ﻇﺎهﺮة اﻟﻨﻀﺢ.‬ ‫********‬ ‫٦٢١‬
