マシな画面を作る
- 1.

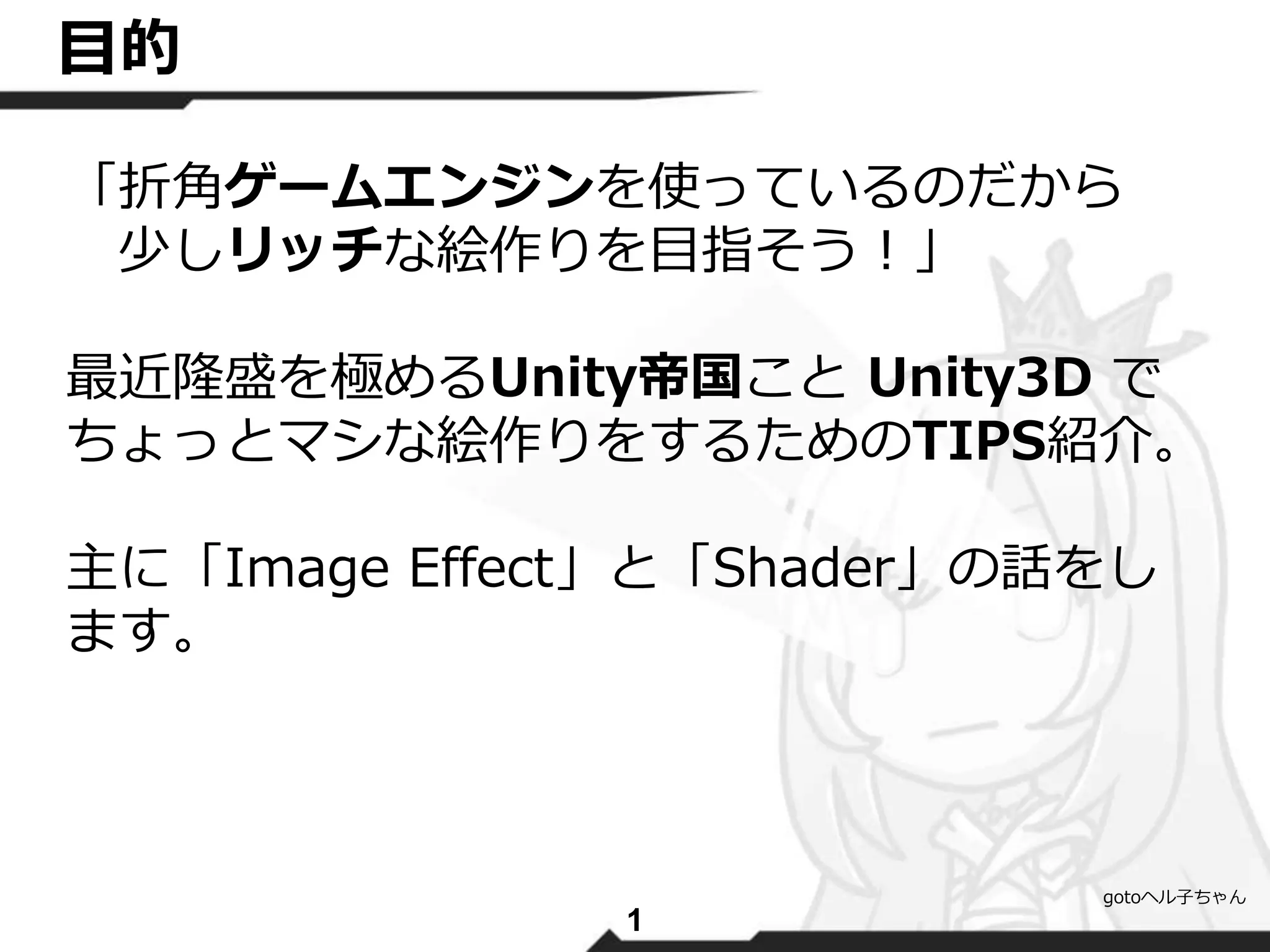

- 2. 目的 「折角ゲームエンジンを使っているのだから 少しリッチな絵作りを目指そう！」 最近隆盛を極めるUnity帝国ことUnity3D で ちょっとマシな絵作りをするためのTIPS紹介。 主に「Image Effect」と「Shader」の話をし ます。 1 gotoヘル子ちゃん
- 3. 自己紹介 EIKI` ・同人ゲームサークルilluCalab.代表 ・プログラマー/ UI / 音/ その他全部 ・社畜 主な作品 2

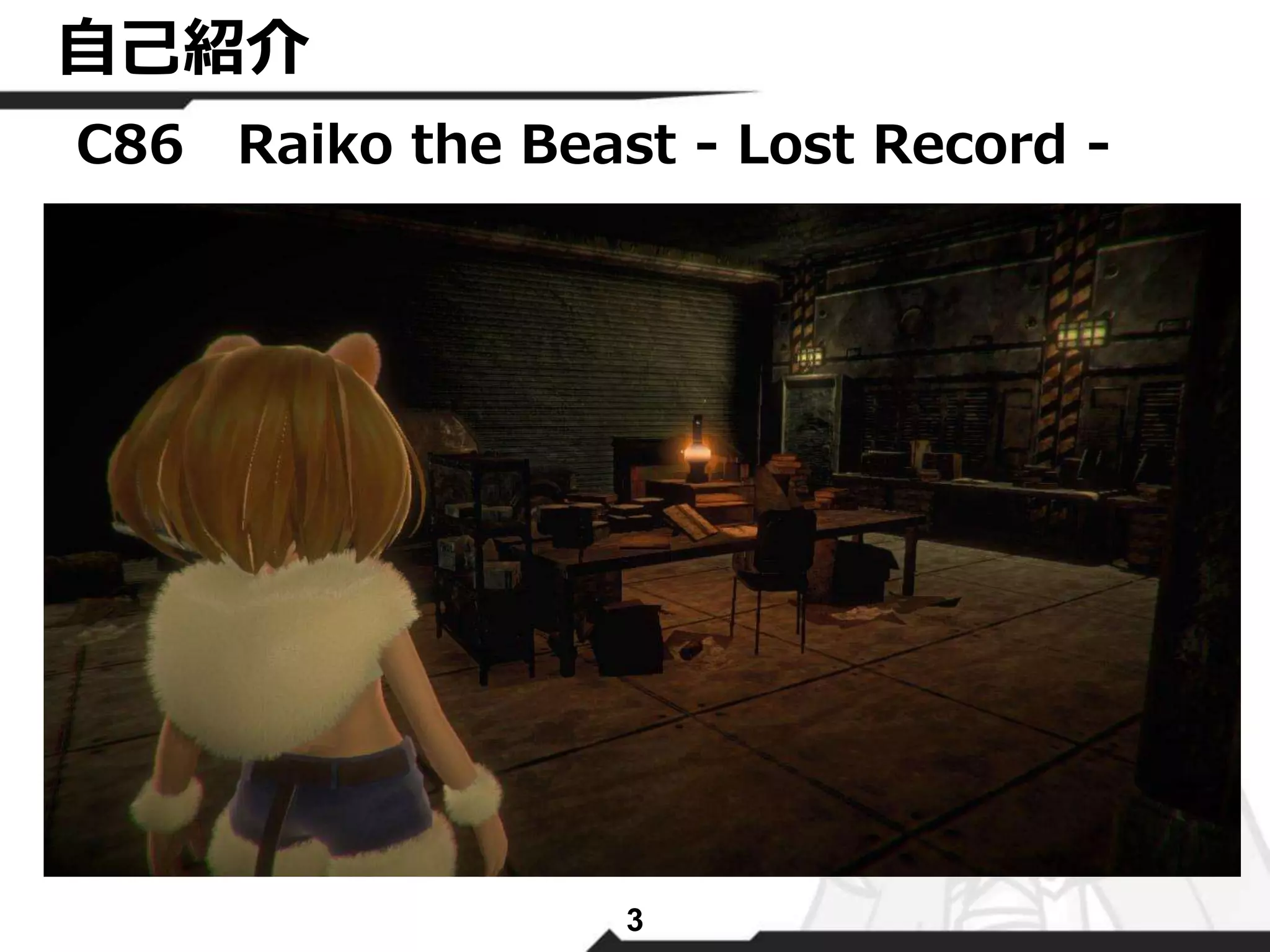

- 4. 自己紹介 C86 Raikothe Beast - Lost Record - 3

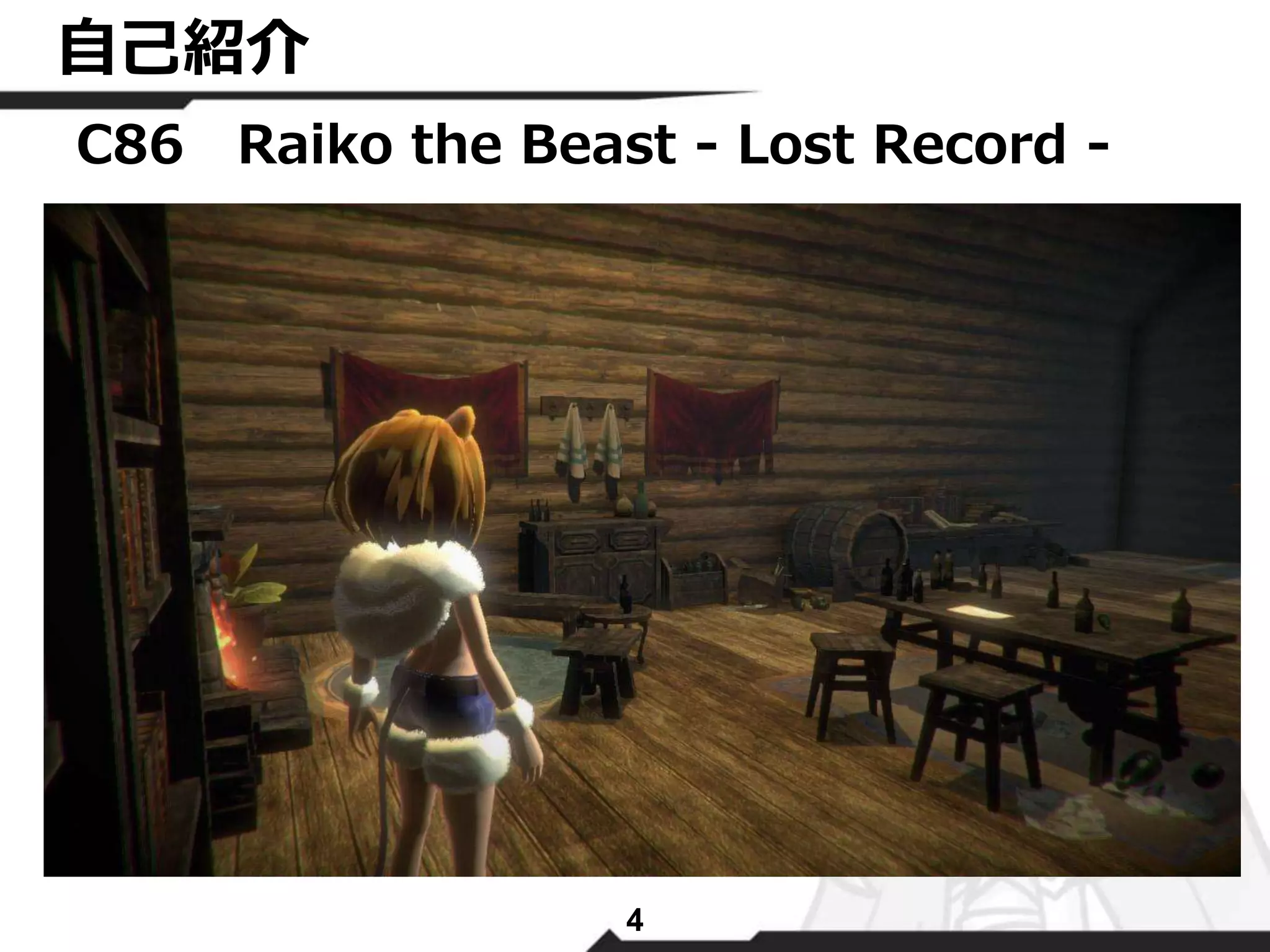

- 5. 自己紹介 C86 Raikothe Beast - Lost Record - 4

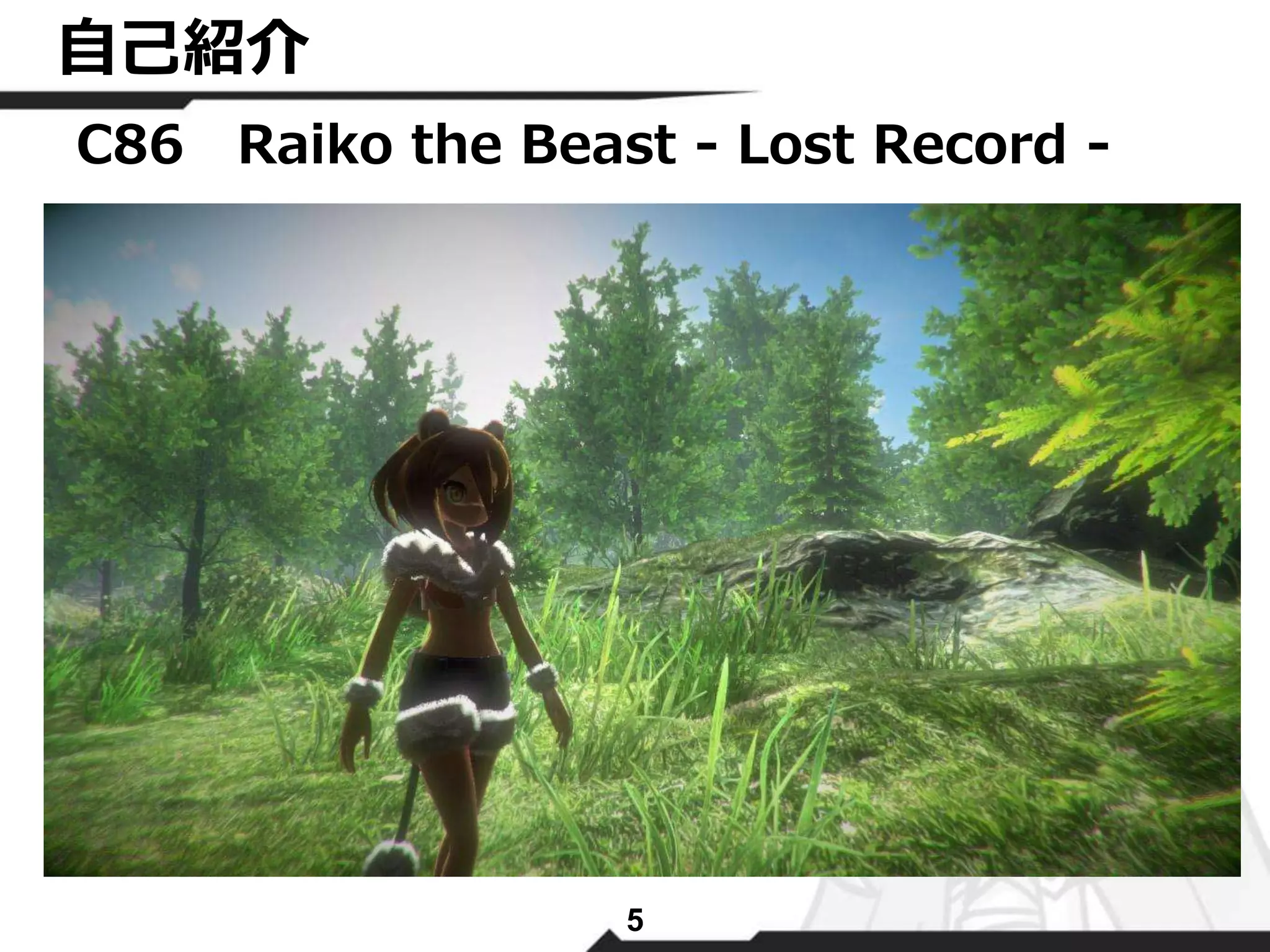

- 6. 自己紹介 C86 Raikothe Beast - Lost Record - 5
- 7.
- 8.
- 9.
- 10.

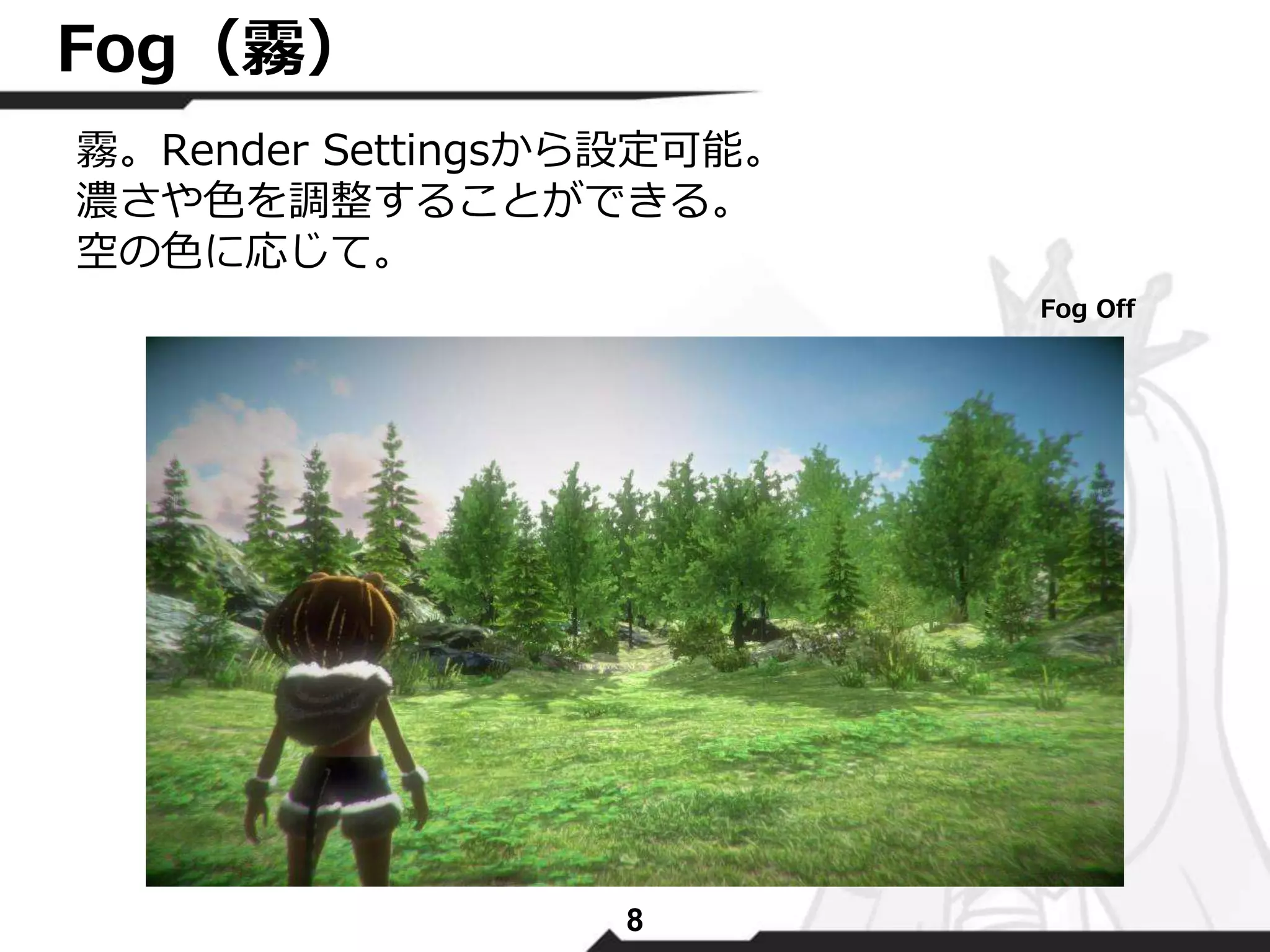

- 11. 霧。Render Settingsから設定可能。 濃さや色を調整することができる。 空の色に応じて。 8 Fog（霧） Fog Off

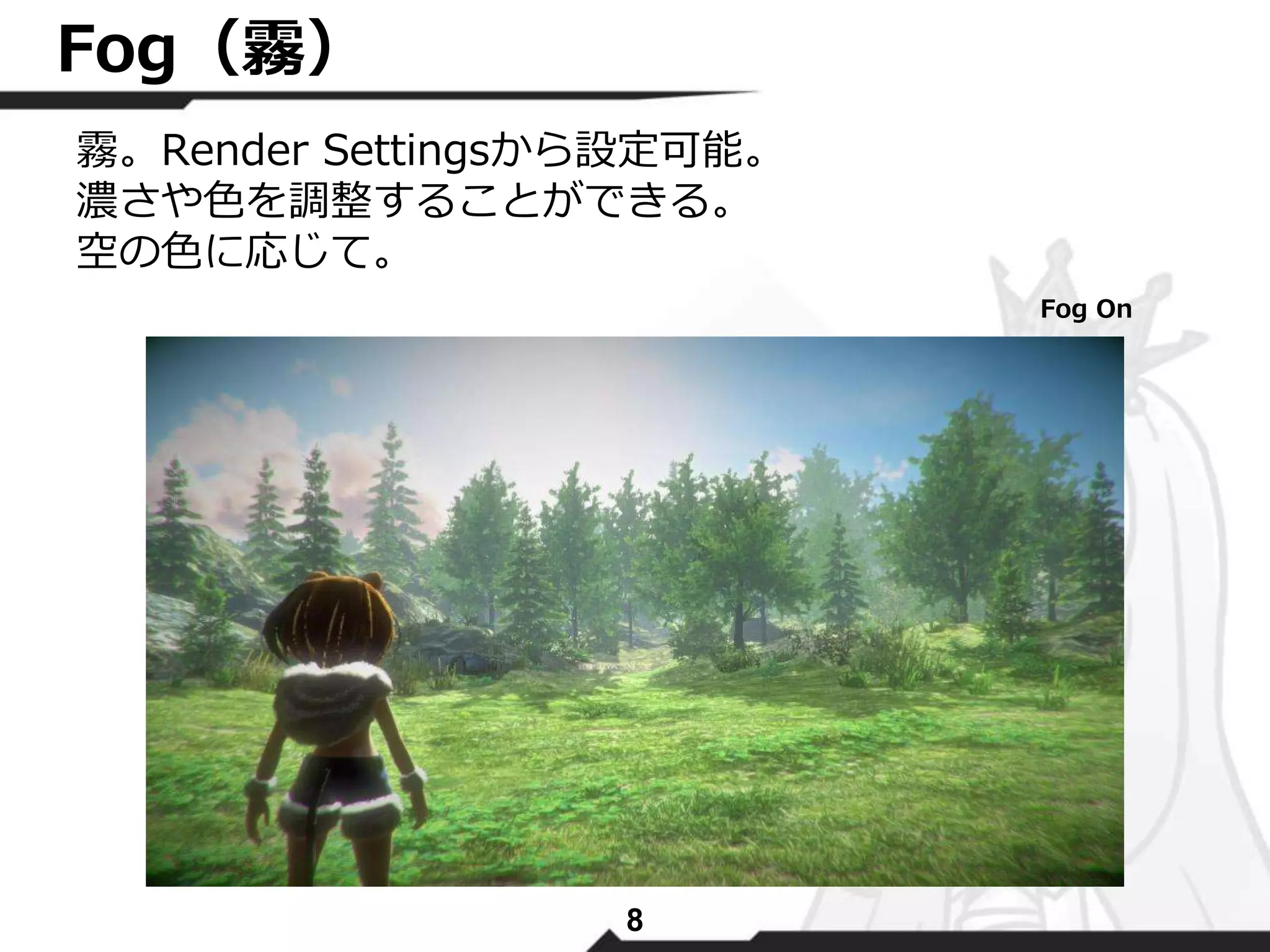

- 12. 霧。Render Settingsから設定可能。 濃さや色を調整することができる。 空の色に応じて。 8 Fog（霧） Fog On
- 13. Ambient Light（環境光） 環境光。RenderSettingsから設定可能。 環境全体のベースカラー。特に影によく現れる。 空の色か、その補色が基本。 9 Raiko Default

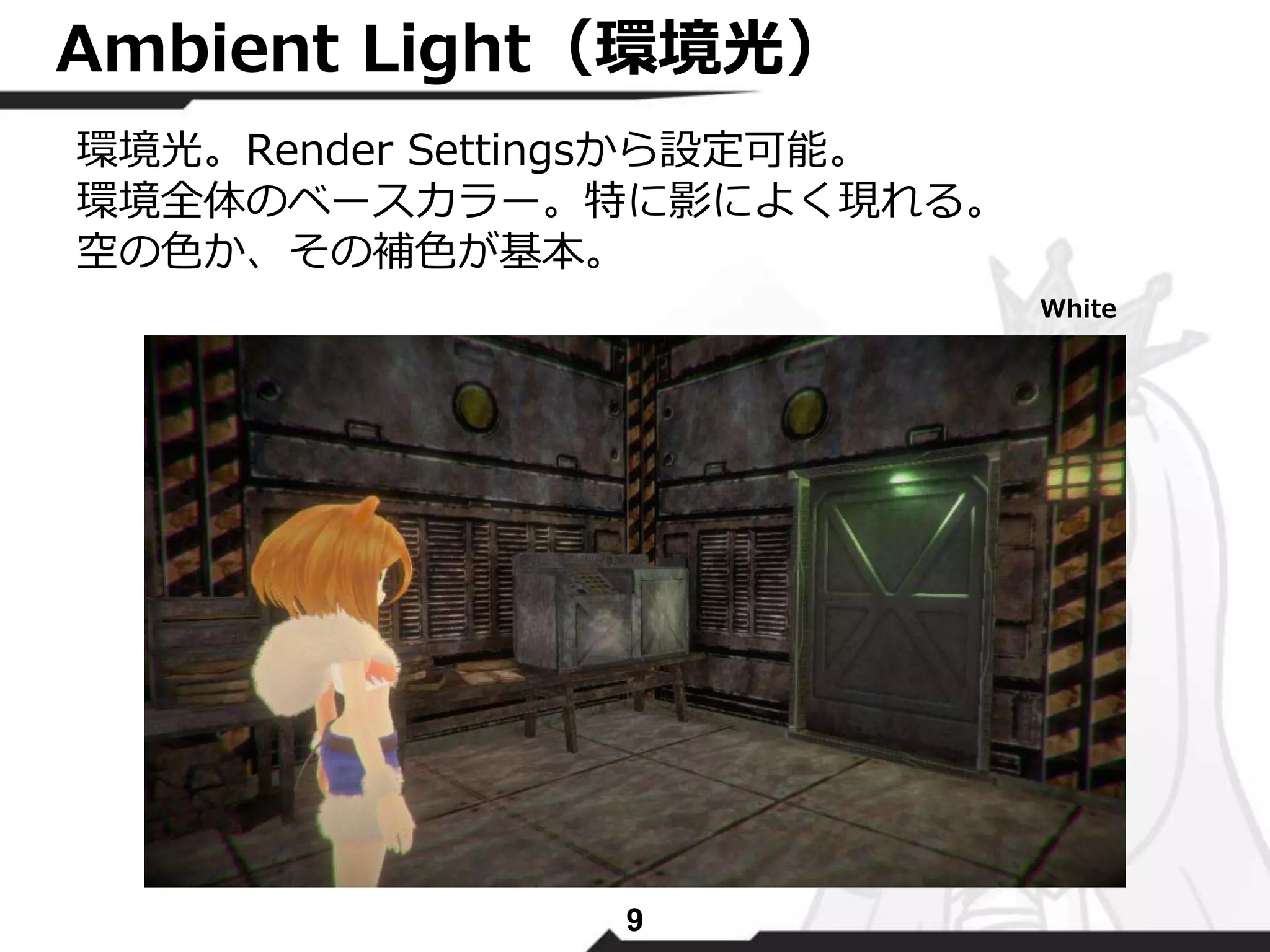

- 14. Ambient Light（環境光） 環境光。RenderSettingsから設定可能。 環境全体のベースカラー。特に影によく現れる。 空の色か、その補色が基本。 9 White

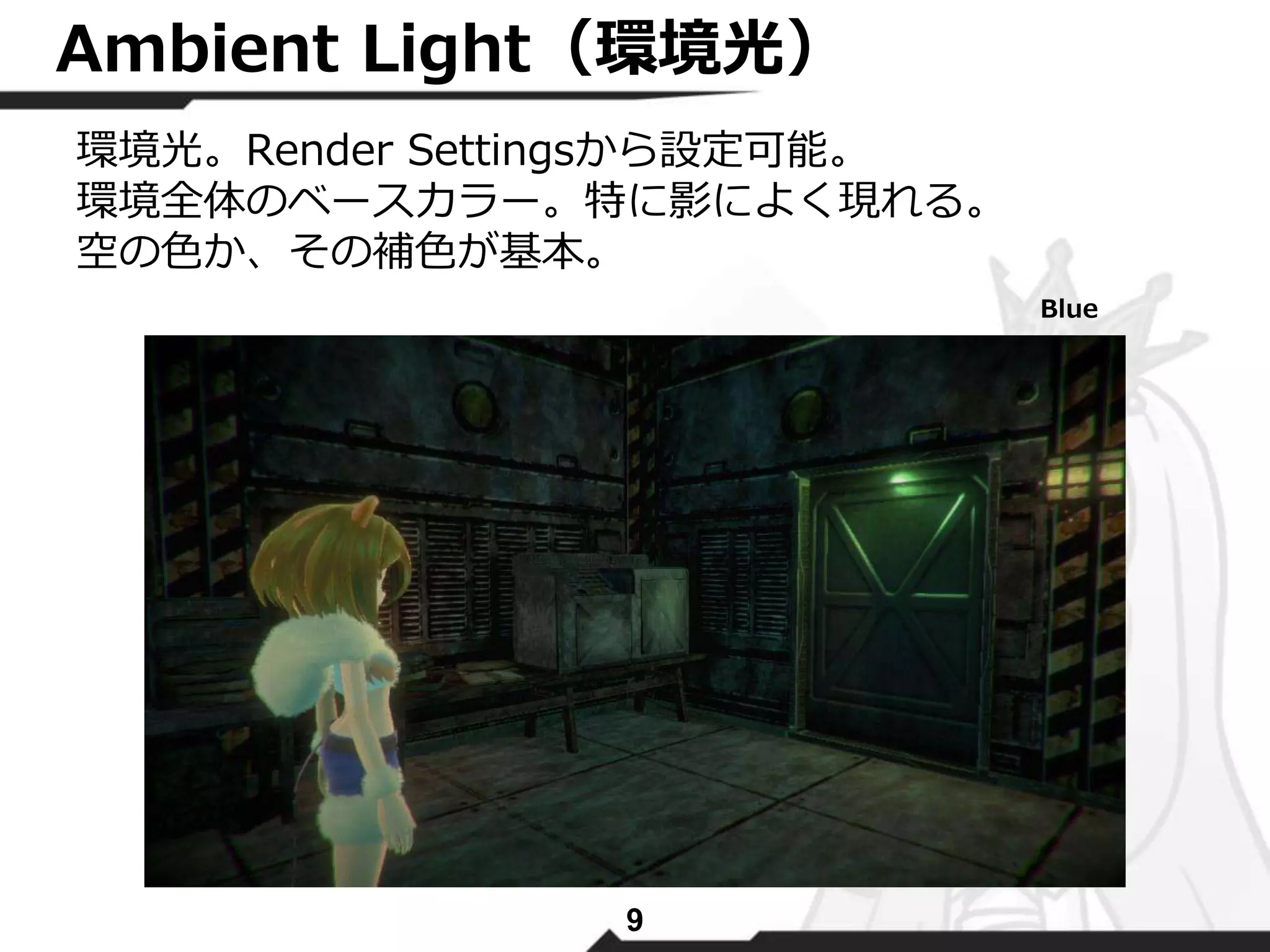

- 15. Ambient Light（環境光） 環境光。RenderSettingsから設定可能。 環境全体のベースカラー。特に影によく現れる。 空の色か、その補色が基本。 9 Blue
- 16. Bloom（ブルーム） 画面の中で明るい所を光らせる。 光がにじみ出るような表現。 全体をふわっとさせる用途にも。 10 Bloom Off

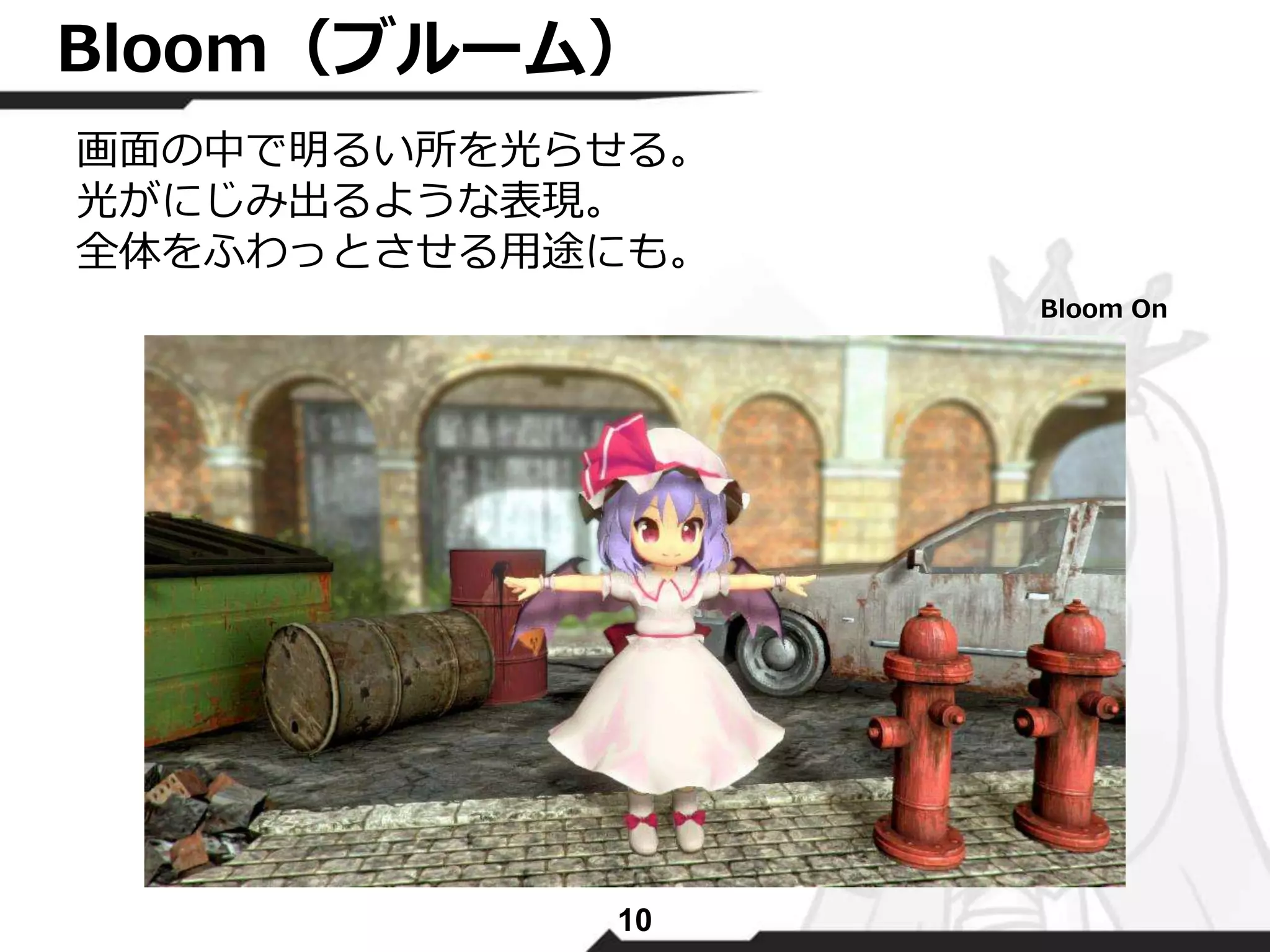

- 17. Bloom（ブルーム） 画面の中で明るい所を光らせる。 光がにじみ出るような表現。 全体をふわっとさせる用途にも。 10 Bloom On

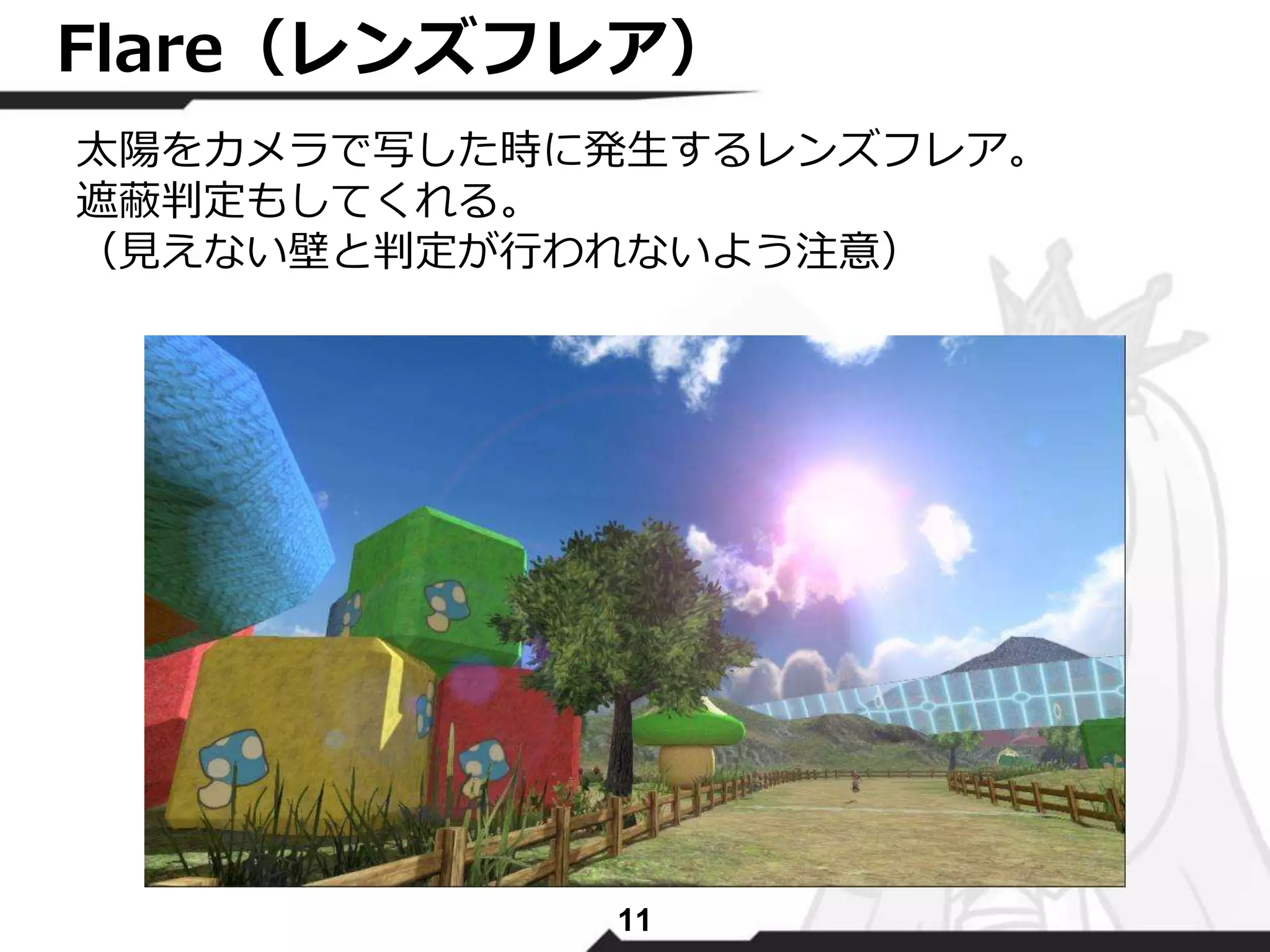

- 18. Flare（レンズフレア） 太陽をカメラで写した時に発生するレンズフレア。 遮蔽判定もしてくれる。 （見えない壁と判定が行われないよう注意） 11

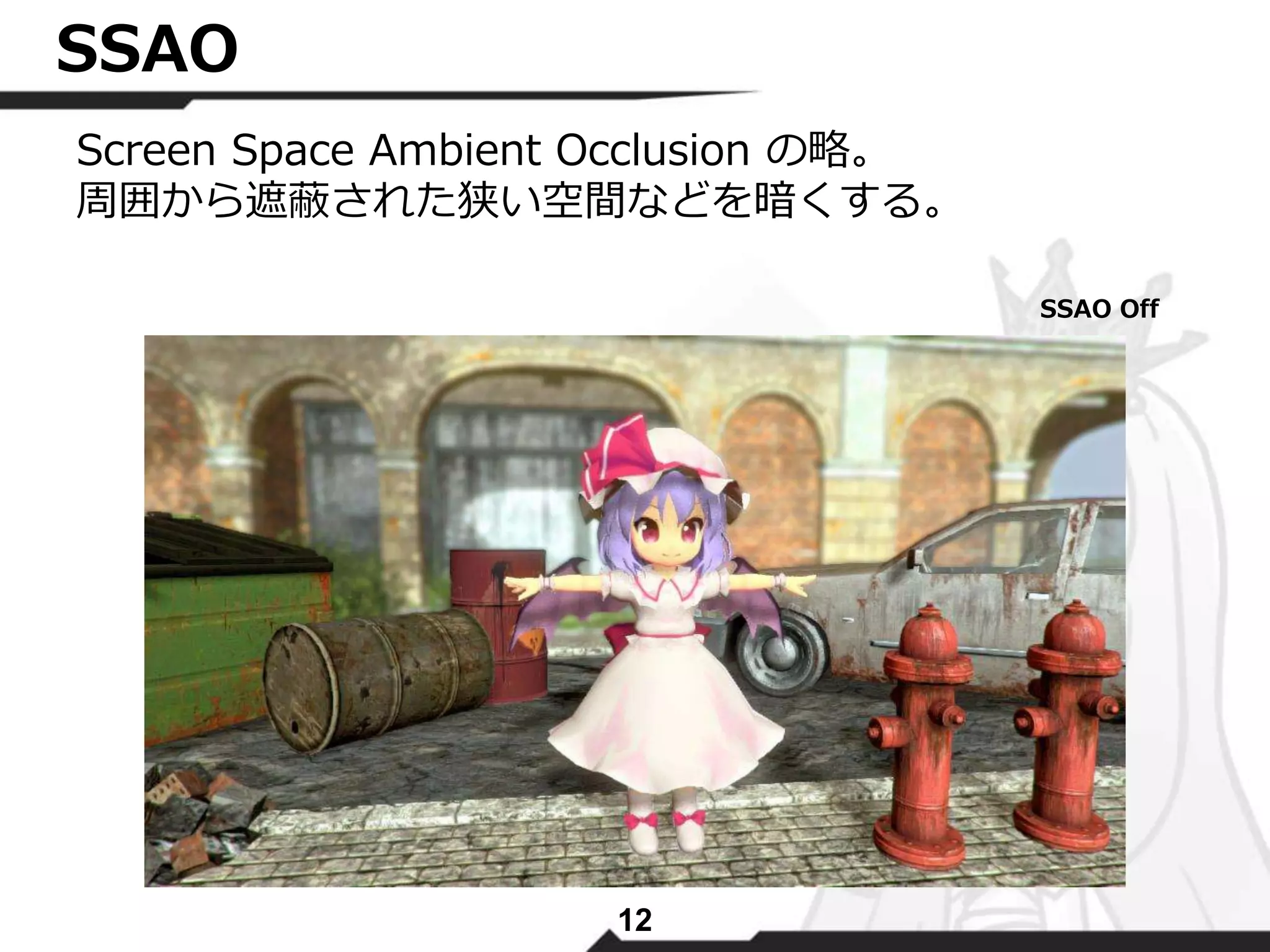

- 19. 12 SSAO ScreenSpace Ambient Occlusion の略。 周囲から遮蔽された狭い空間などを暗くする。 SSAO Off

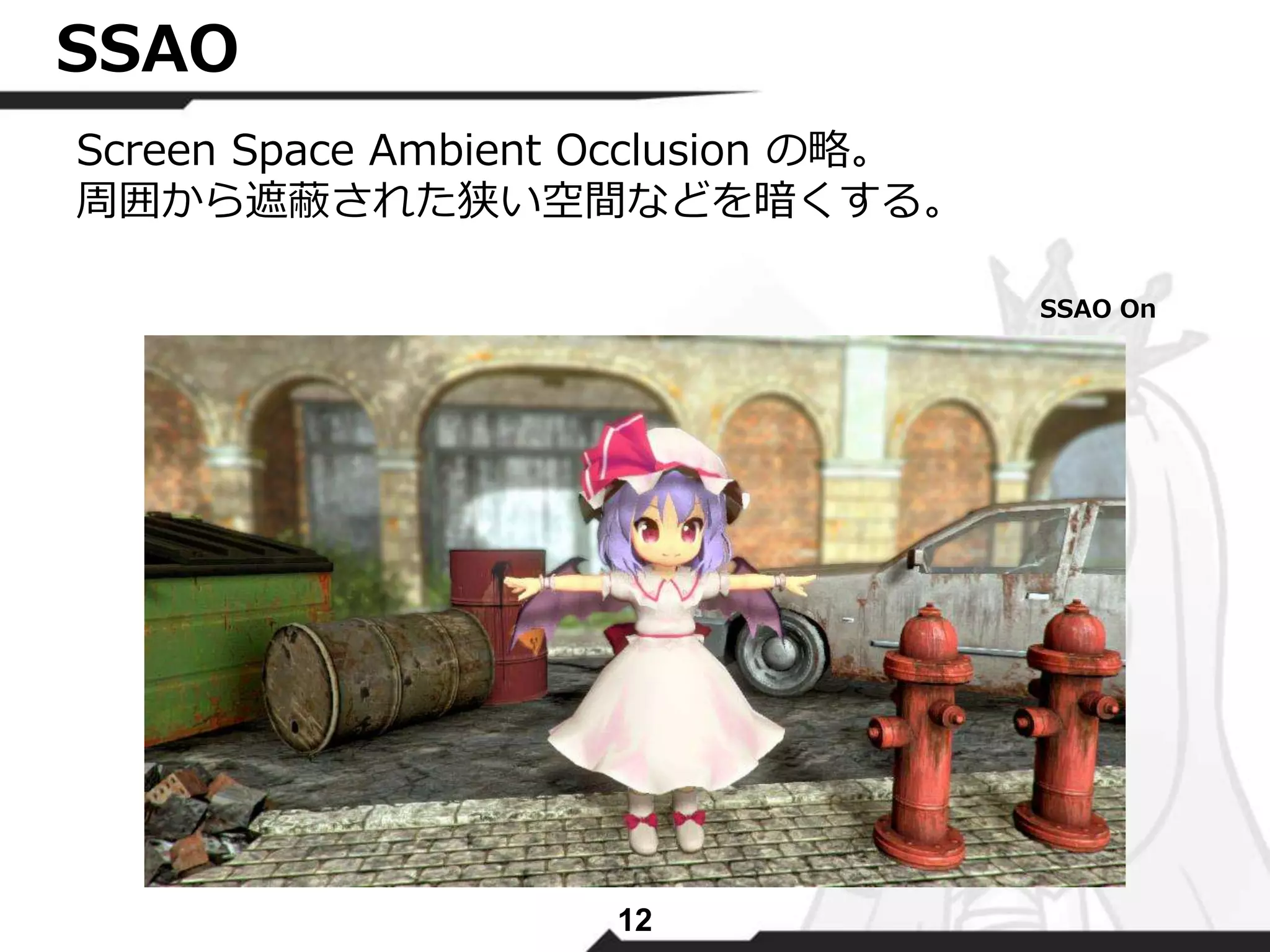

- 20. 12 SSAO ScreenSpace Ambient Occlusion の略。 周囲から遮蔽された狭い空間などを暗くする。 SSAO On

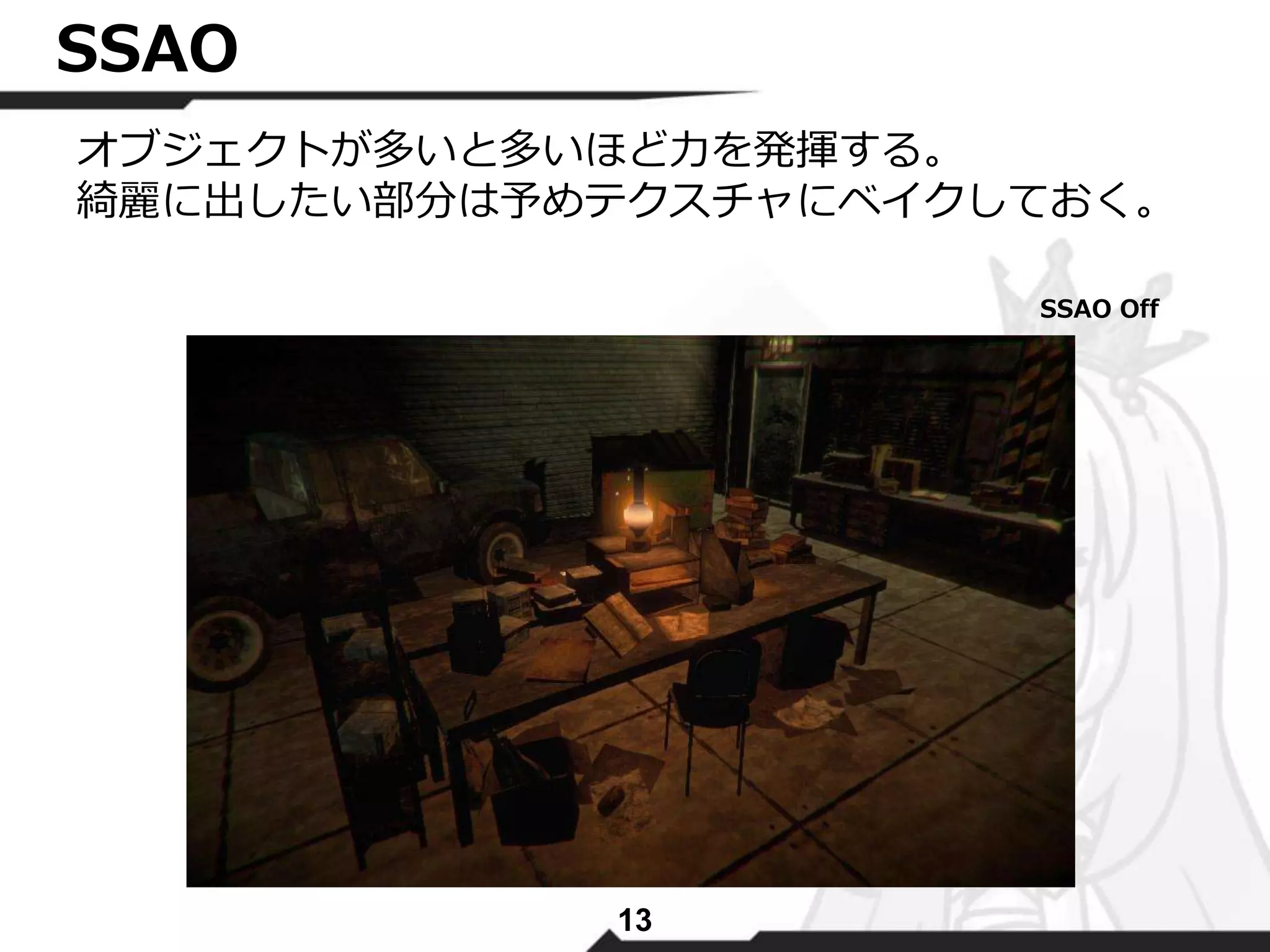

- 21. 13 SSAO オブジェクトが多いと多いほど力を発揮する。 綺麗に出したい部分は予めテクスチャにベイクしておく。 SSAO Off

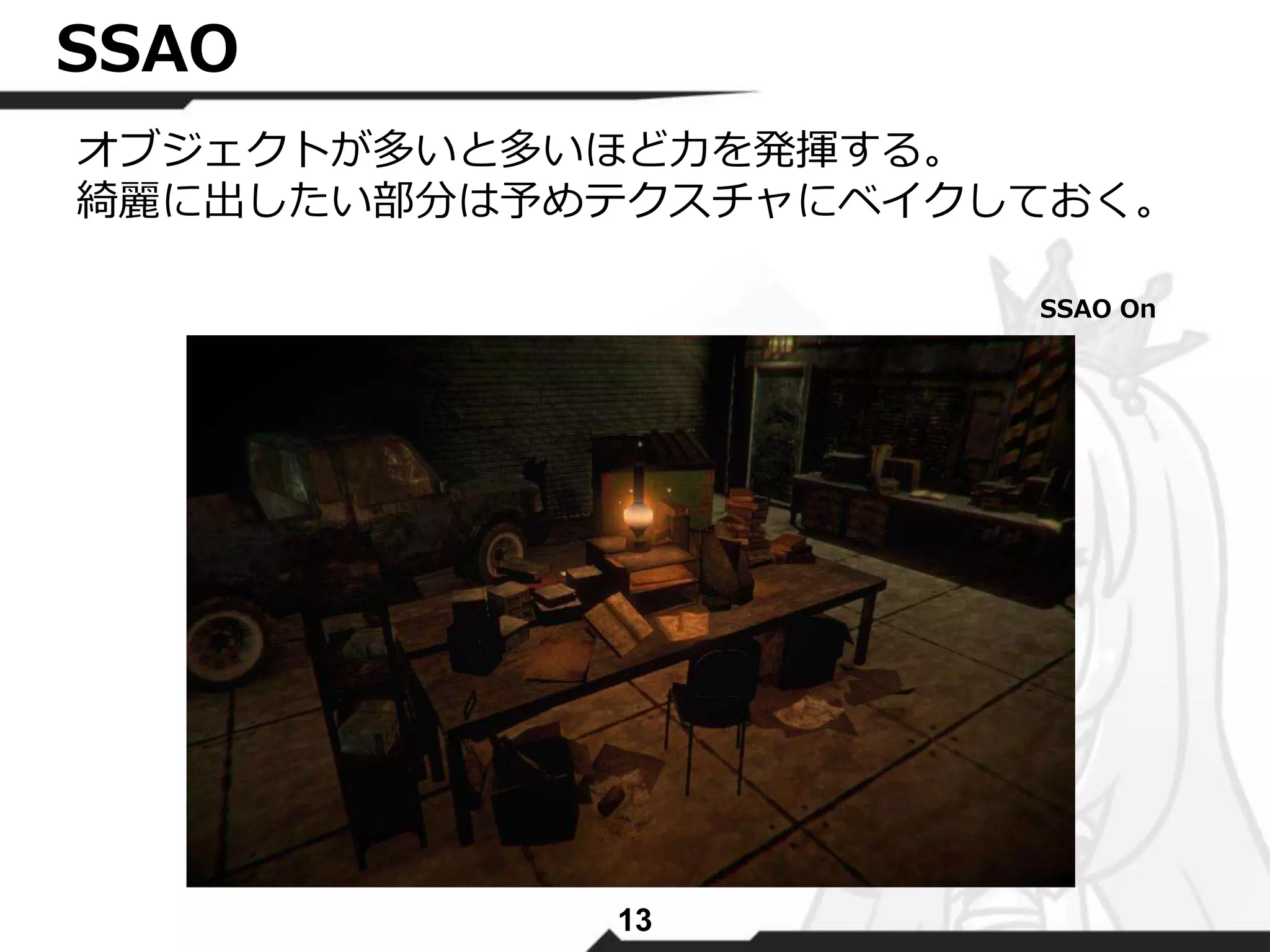

- 22. 13 SSAO オブジェクトが多いと多いほど力を発揮する。 綺麗に出したい部分は予めテクスチャにベイクしておく。 SSAO On

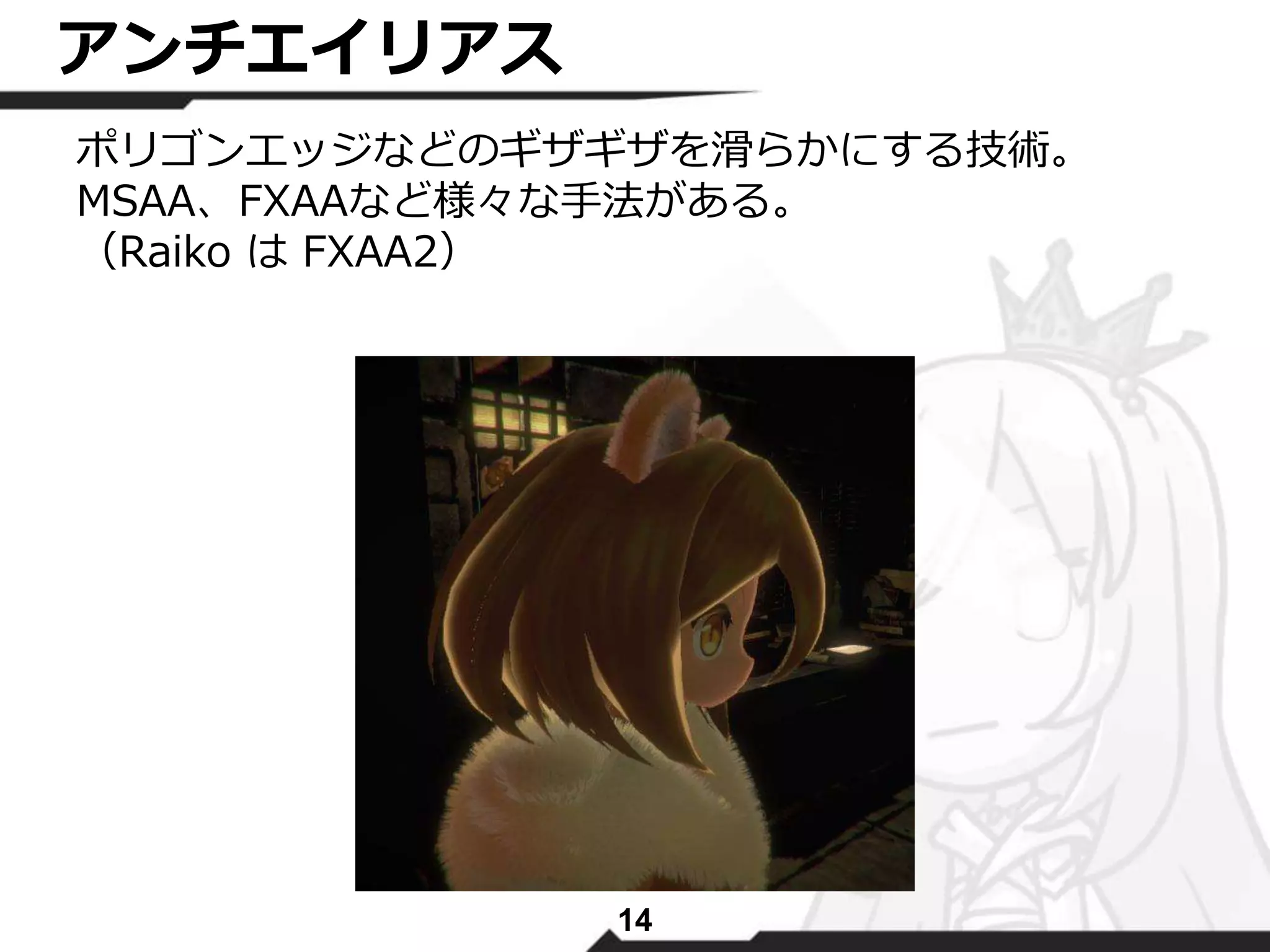

- 23. 14 アンチエイリアス ポリゴンエッジなどのギザギザを滑らかにする技術。 MSAA、FXAAなど様々な手法がある。 （Raiko はFXAA2）

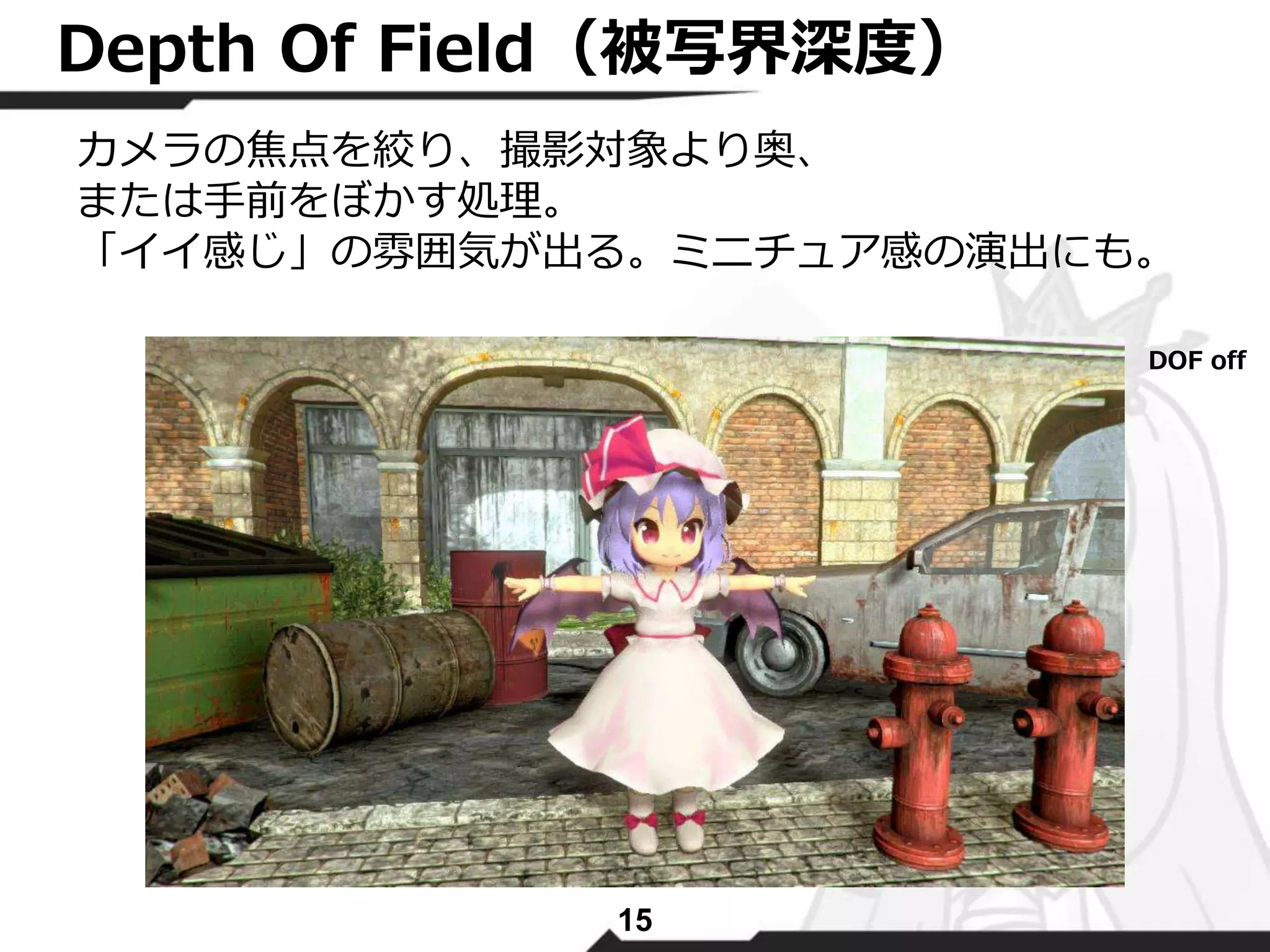

- 24. Depth Of Field（被写界深度） カメラの焦点を絞り、撮影対象より奥、 または手前をぼかす処理。 「イイ感じ」の雰囲気が出る。ミニチュア感の演出にも。 15 DOF off
- 25. Depth Of Field（被写界深度） カメラの焦点を絞り、撮影対象より奥、 または手前をぼかす処理。 「イイ感じ」の雰囲気が出る。ミニチュア感の演出にも。 15 DOF on

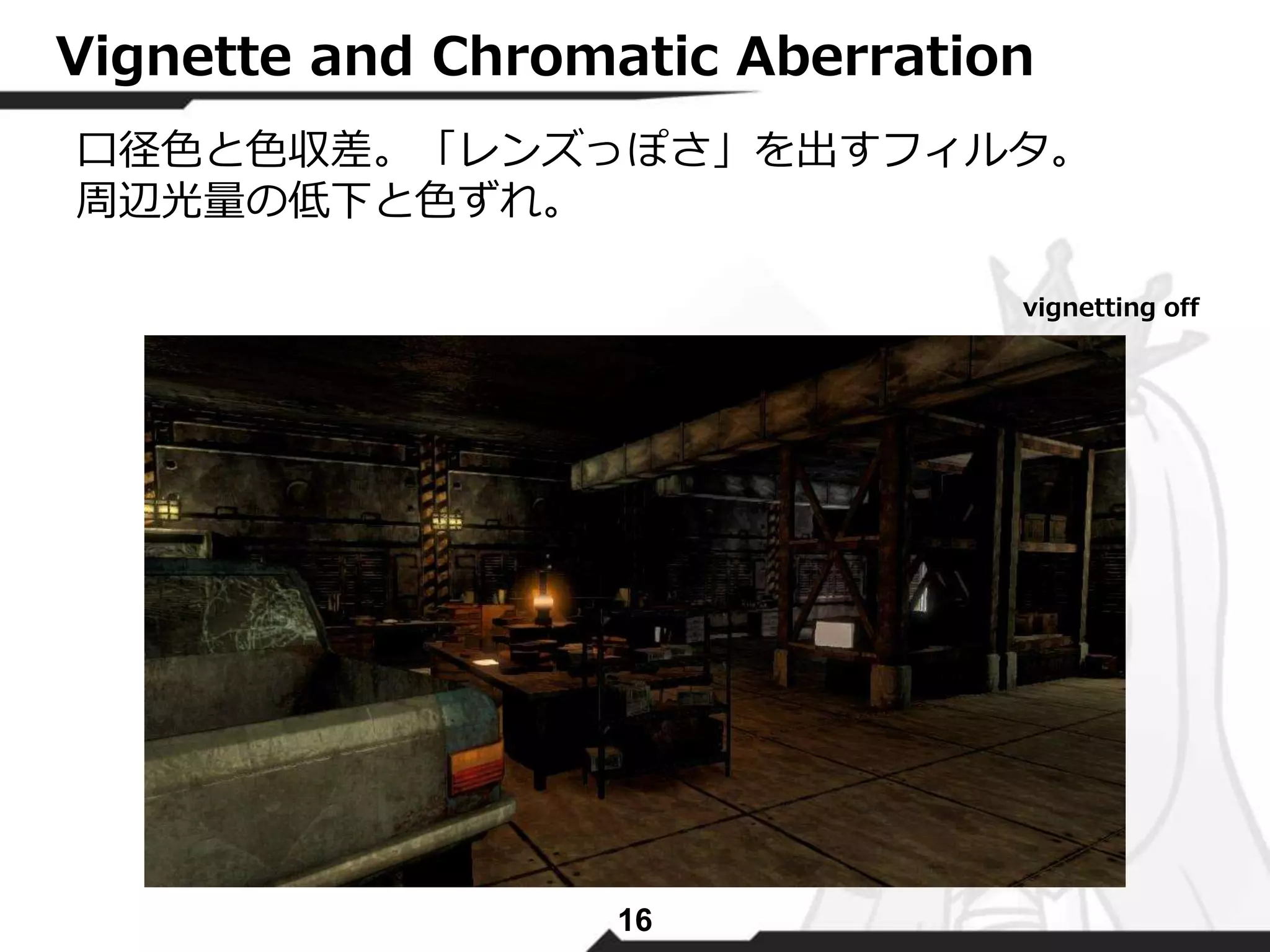

- 26. Vignette and ChromaticAberration 口径色と色収差。「レンズっぽさ」を出すフィルタ。 周辺光量の低下と色ずれ。 16 vignetting off

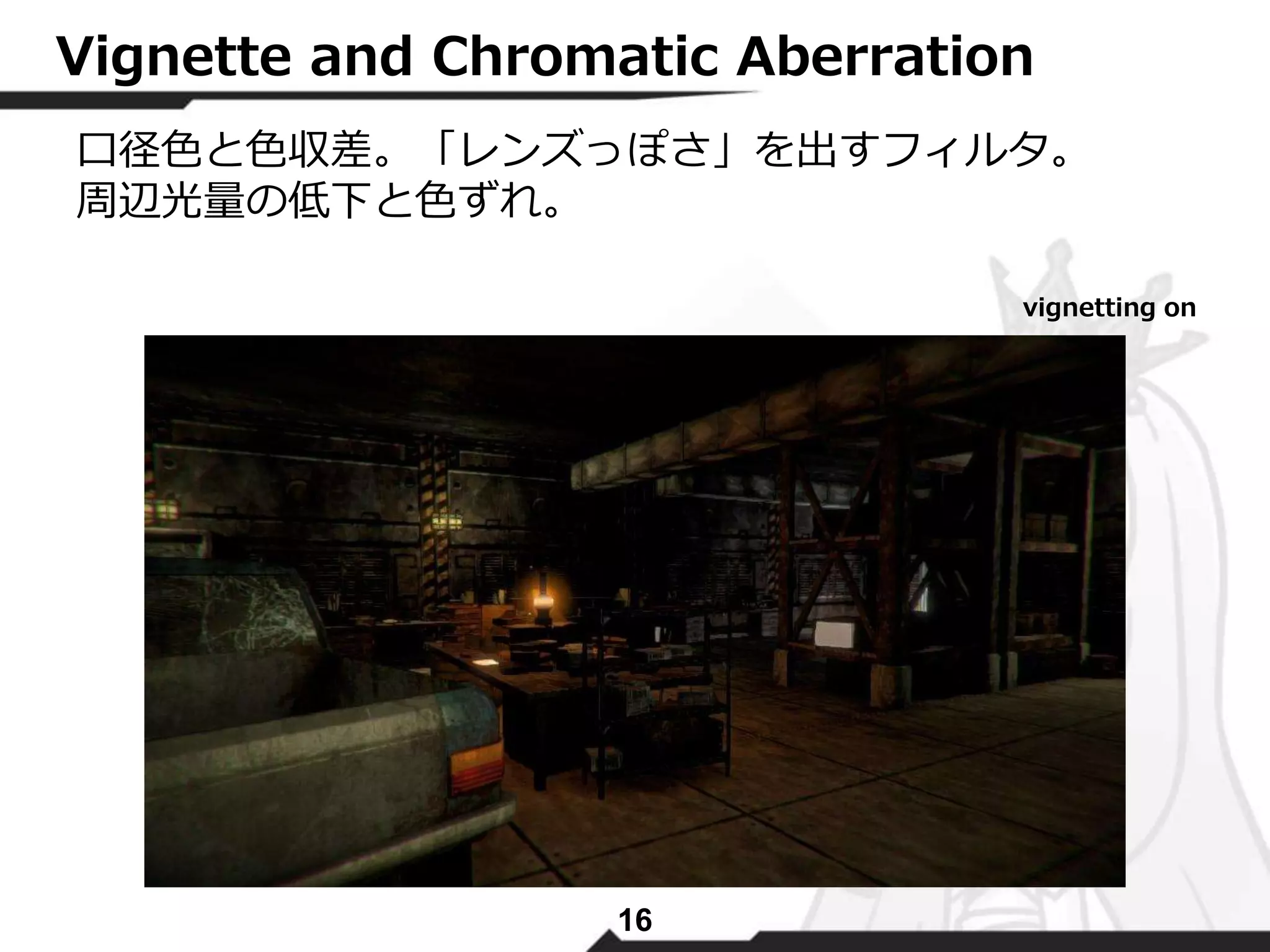

- 27. Vignette and ChromaticAberration 口径色と色収差。「レンズっぽさ」を出すフィルタ。 周辺光量の低下と色ずれ。 16 vignetting on

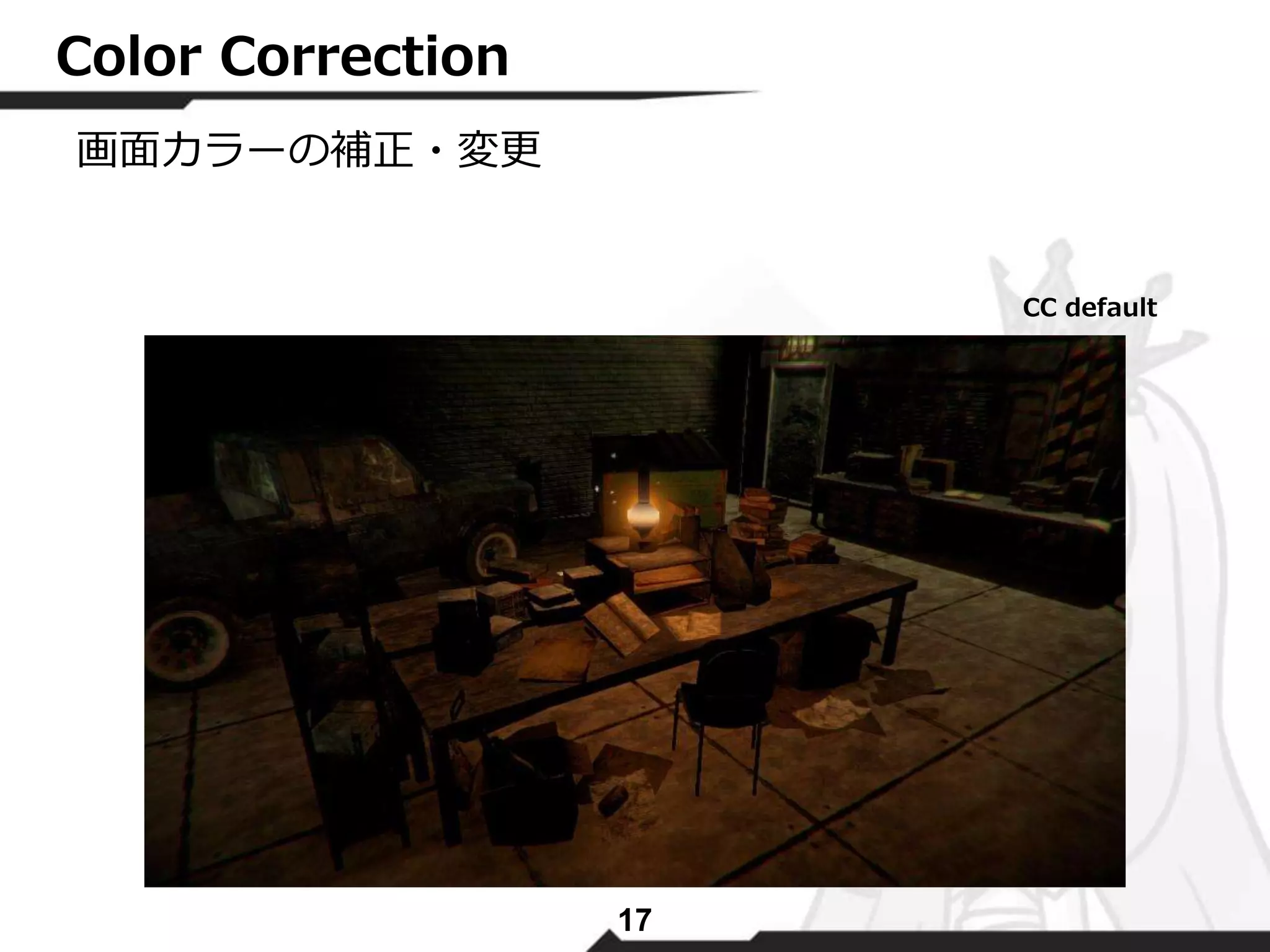

- 28. 17 Color Correction 画面カラーの補正・変更 CC default
- 29. 17 Color Correction 画面カラーの補正・変更 CC Raiko

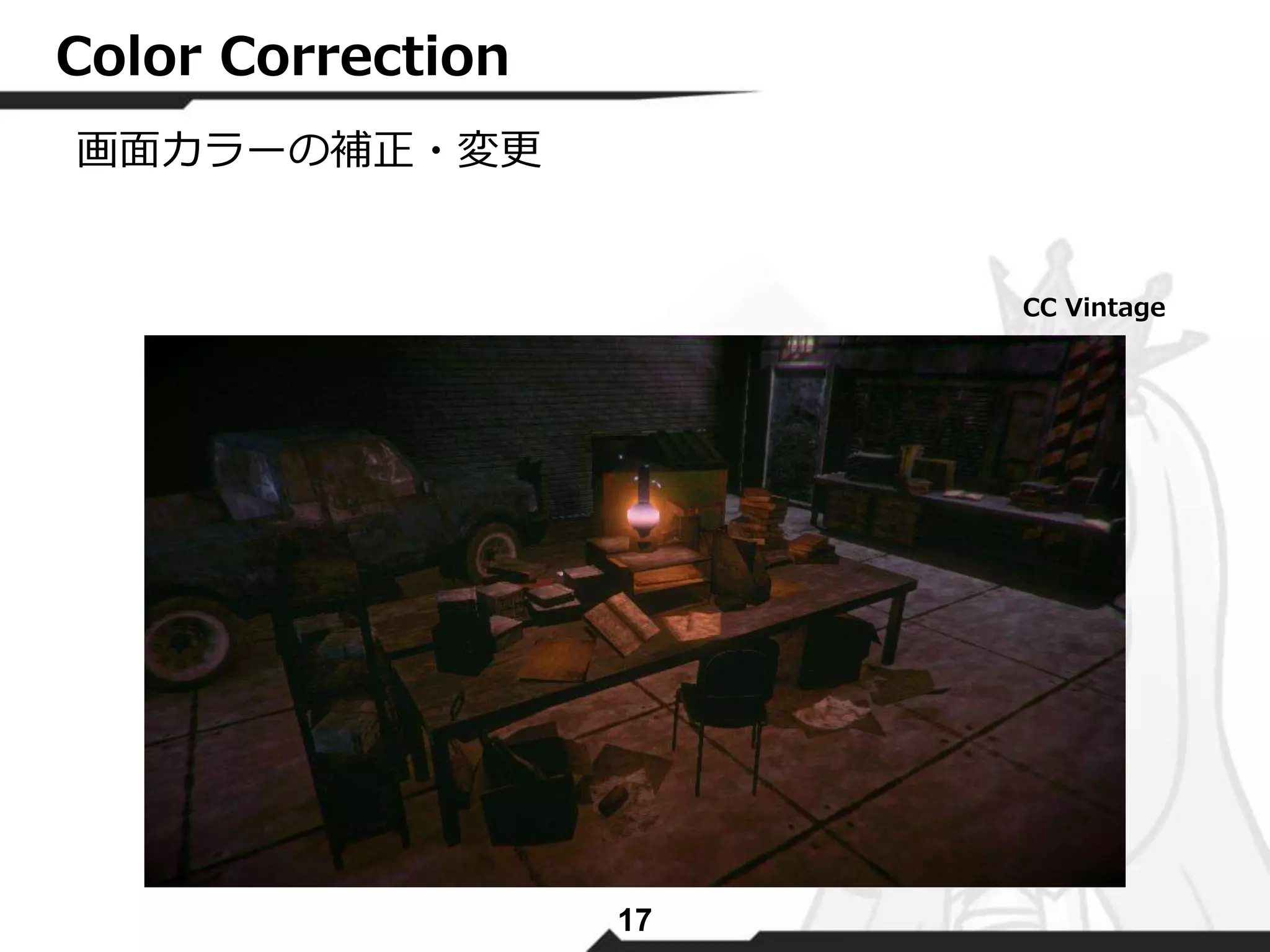

- 30. 17 Color Correction 画面カラーの補正・変更 CC Vintage

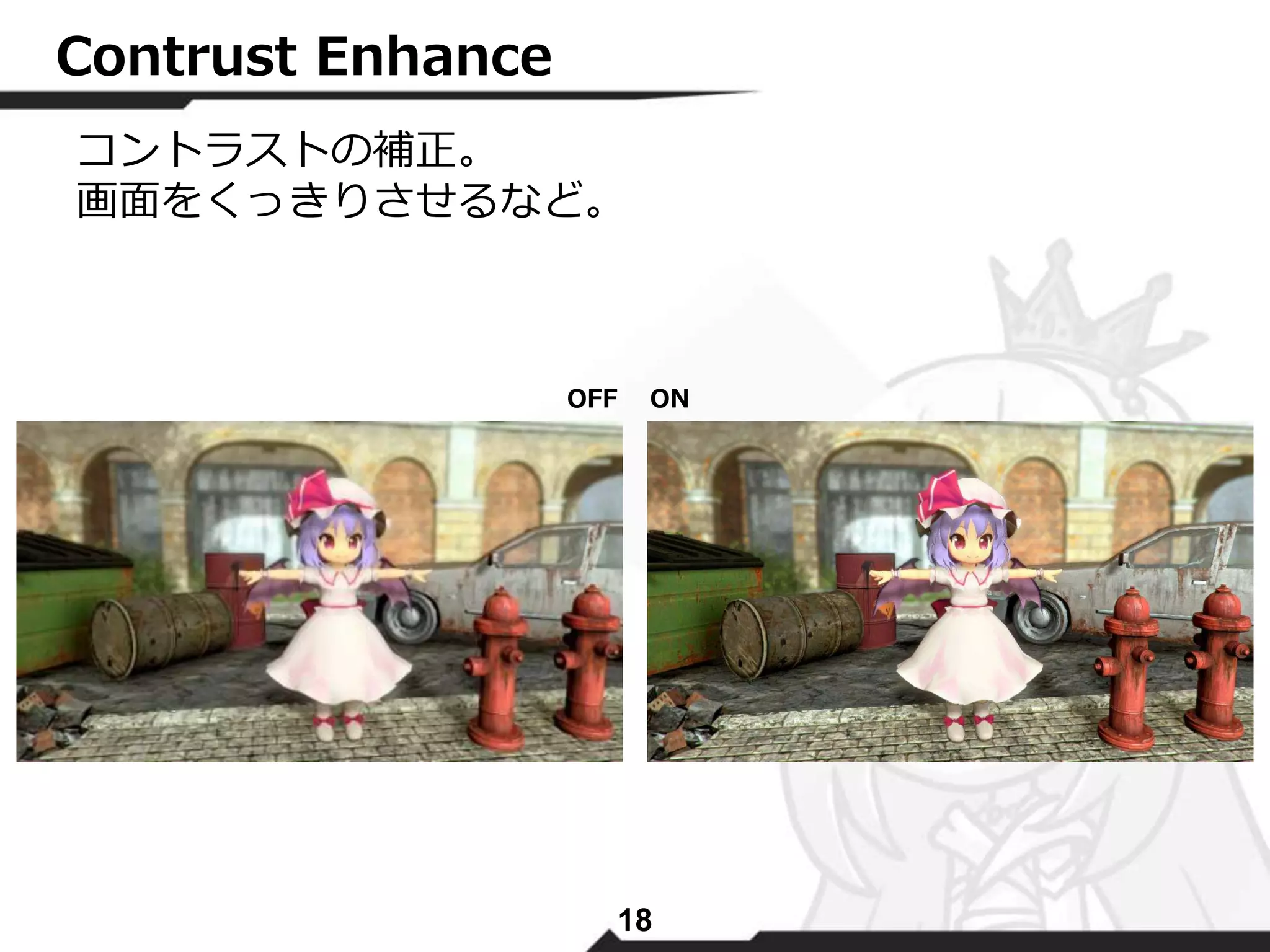

- 31. 18 Contrust Enhance コントラストの補正。 画面をくっきりさせるなど。 OFF ON

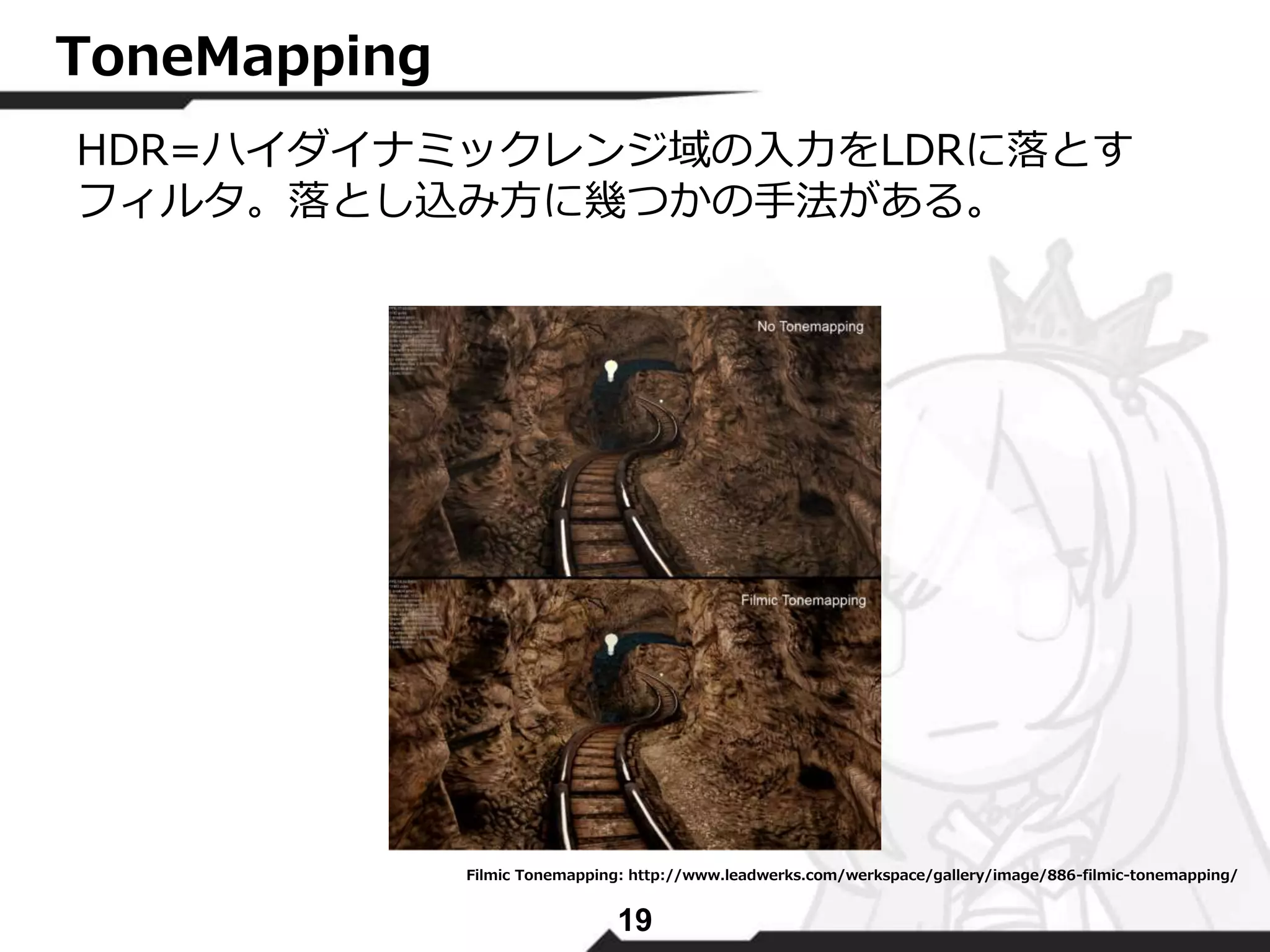

- 32. 19 ToneMapping HDR=ハイダイナミックレンジ域の入力をLDRに落とす フィルタ。落とし込み方に幾つかの手法がある。 Filmic Tonemapping: http://www.leadwerks.com/werkspace/gallery/image/886-filmic-tonemapping/
- 33.

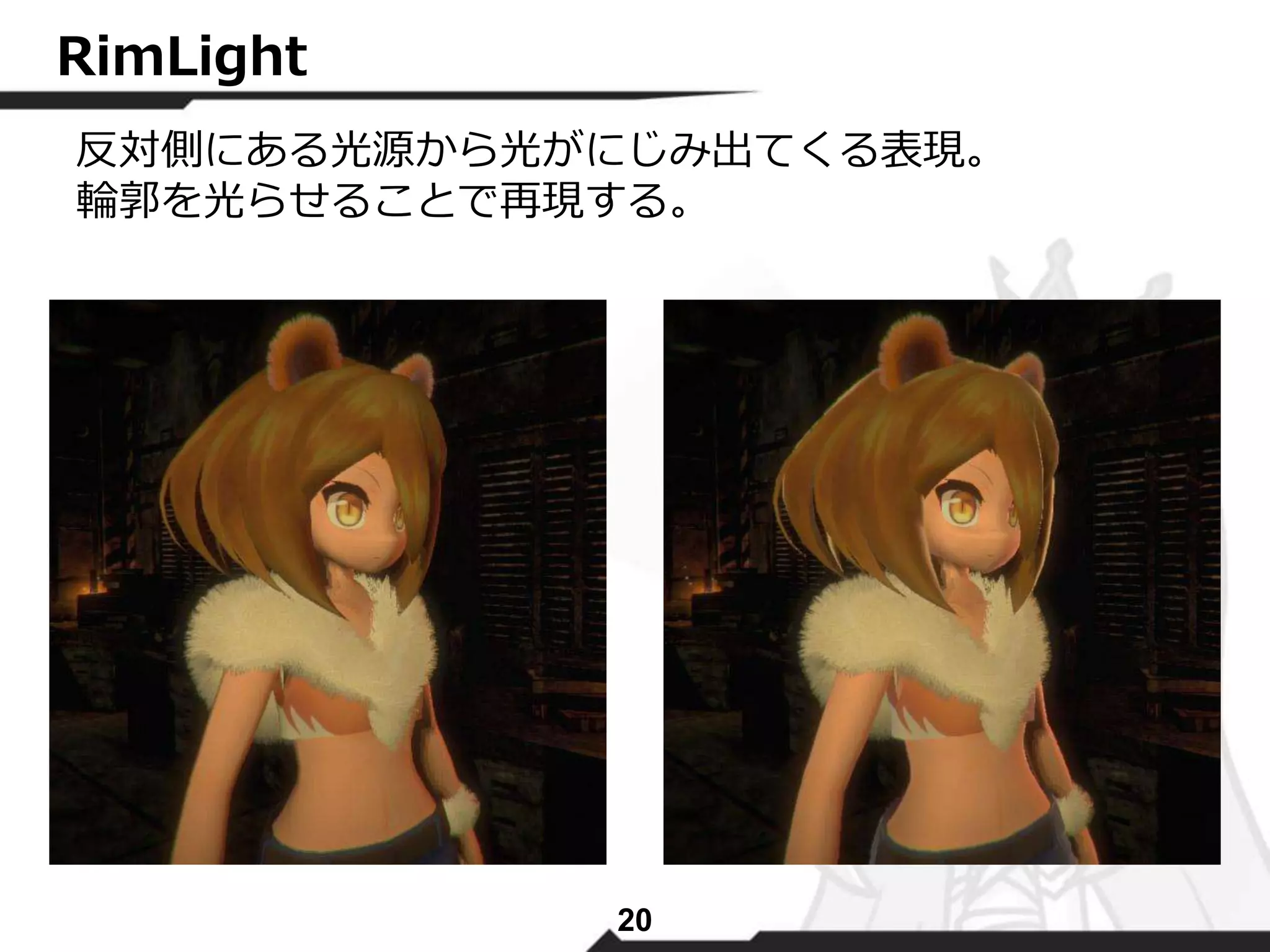

- 34. 20 RimLight 反対側にある光源から光がにじみ出てくる表現。 輪郭を光らせることで再現する。

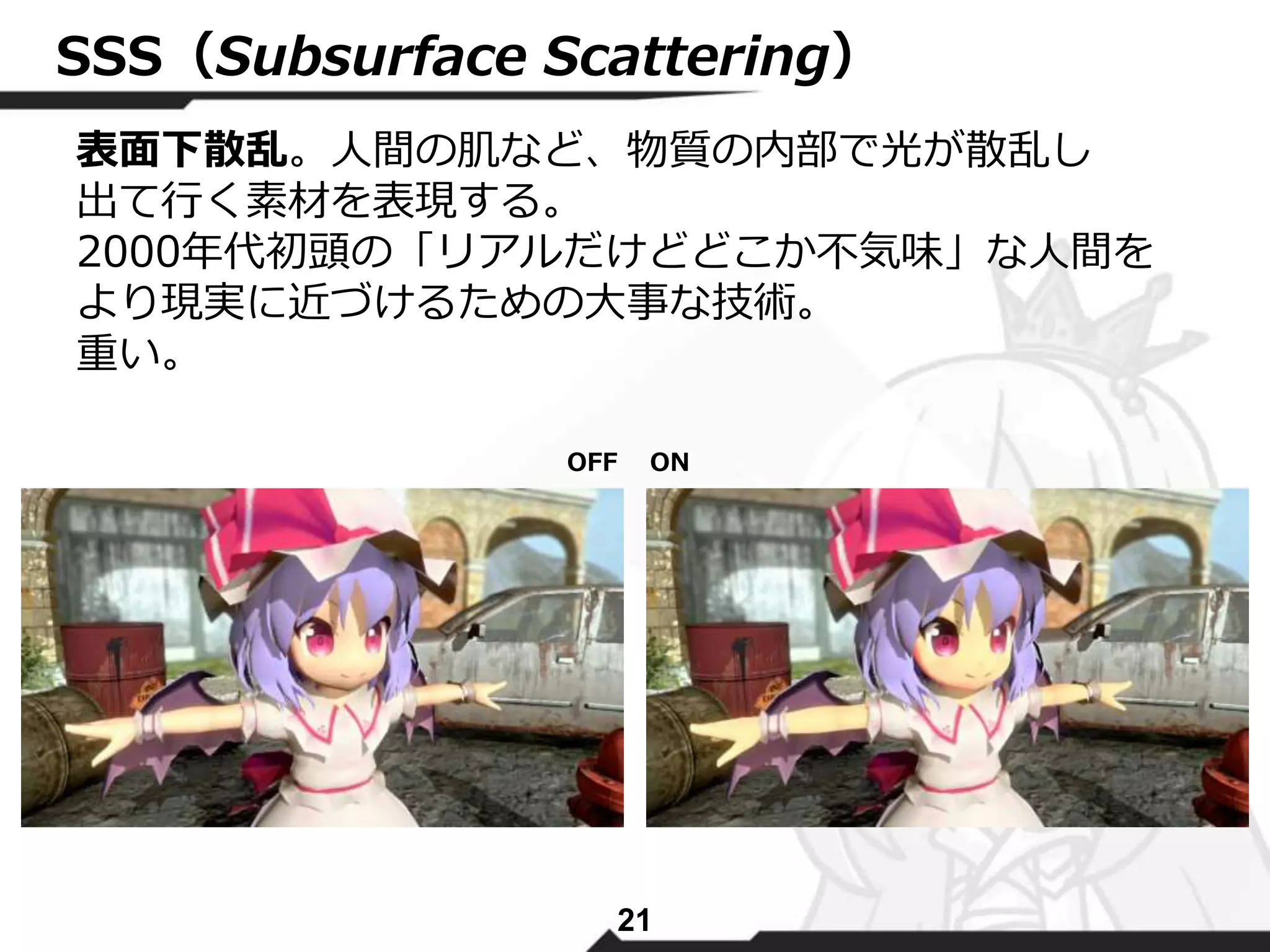

- 35. SSS（Subsurface Scattering） 表面下散乱。人間の肌など、物質の内部で光が散乱し 出て行く素材を表現する。 2000年代初頭の「リアルだけどどこか不気味」な人間を より現実に近づけるための大事な技術。 重い。 OFF ON 21
- 36.
- 37. Directional Light（SunLight） UnityのSunLight はデフォルトが少し弱めなので、 くっきりと出したい時は強めの方がいいかもしれません。 影は大事です。しっかり出しましょう。 22

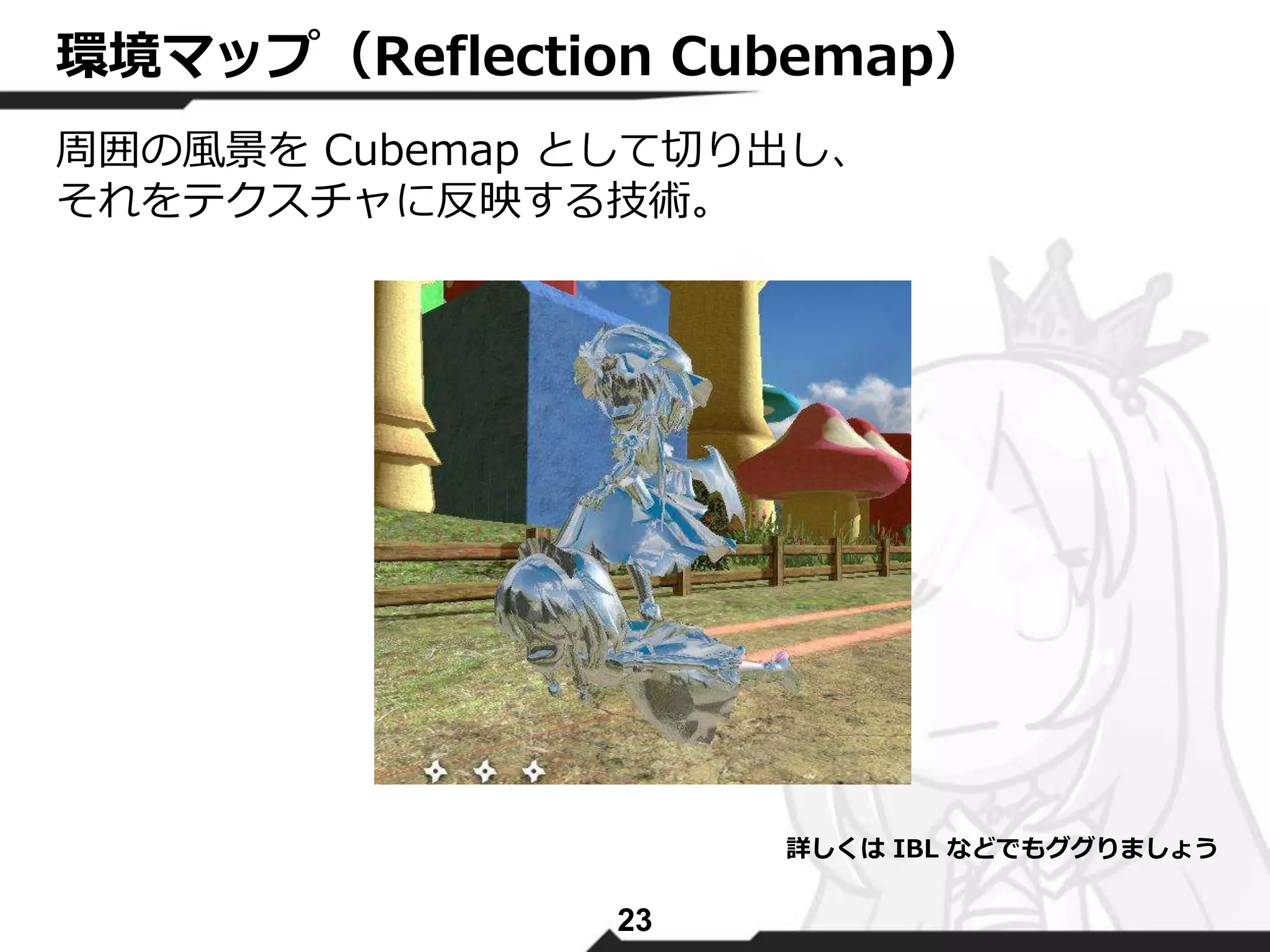

- 38. 環境マップ（Reflection Cubemap） 周囲の風景をCubemapとして切り出し、 それをテクスチャに反映する技術。 23 詳しくはIBL などでもググりましょう
- 39.
- 40.
- 41.
- 42.

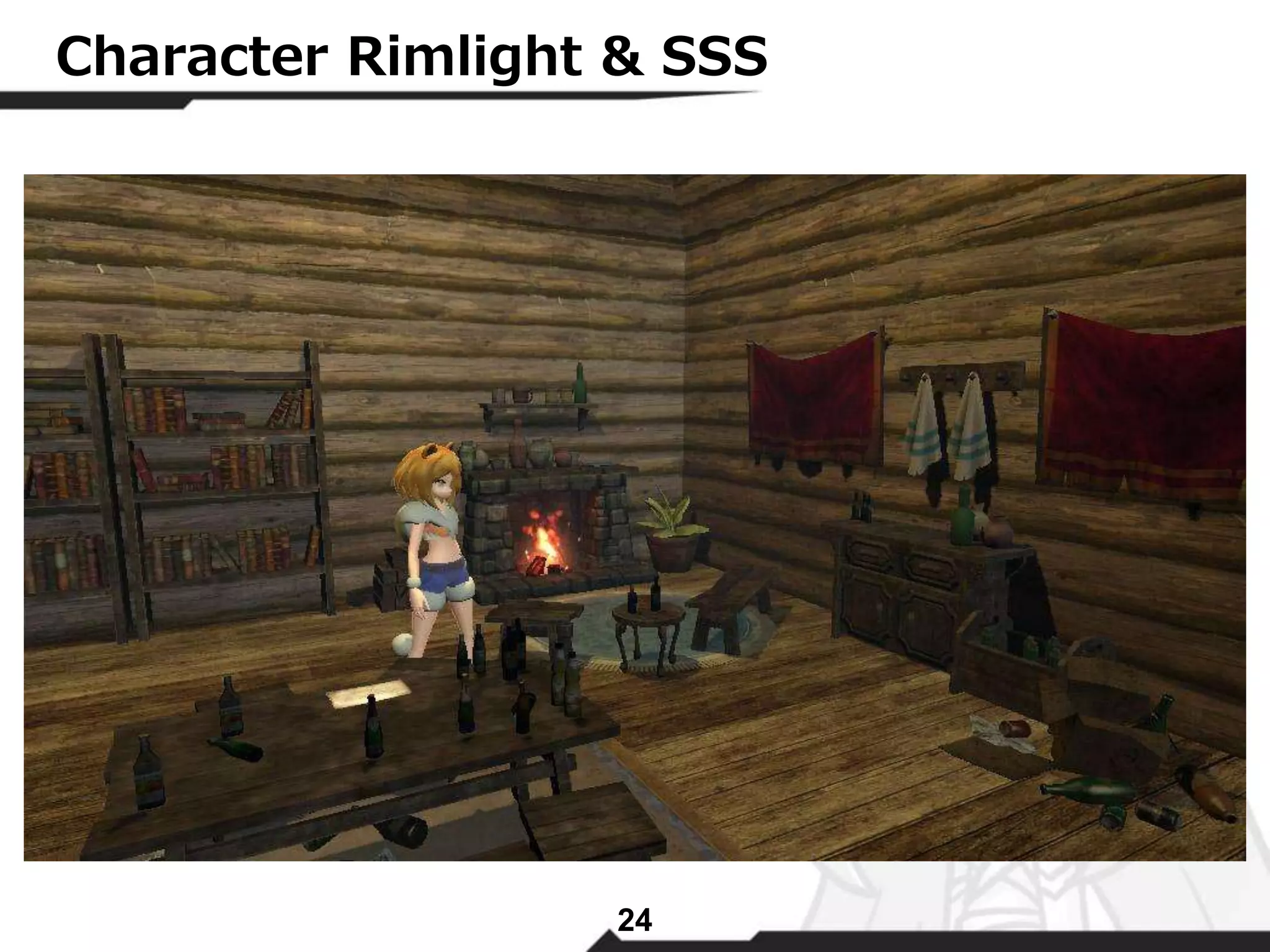

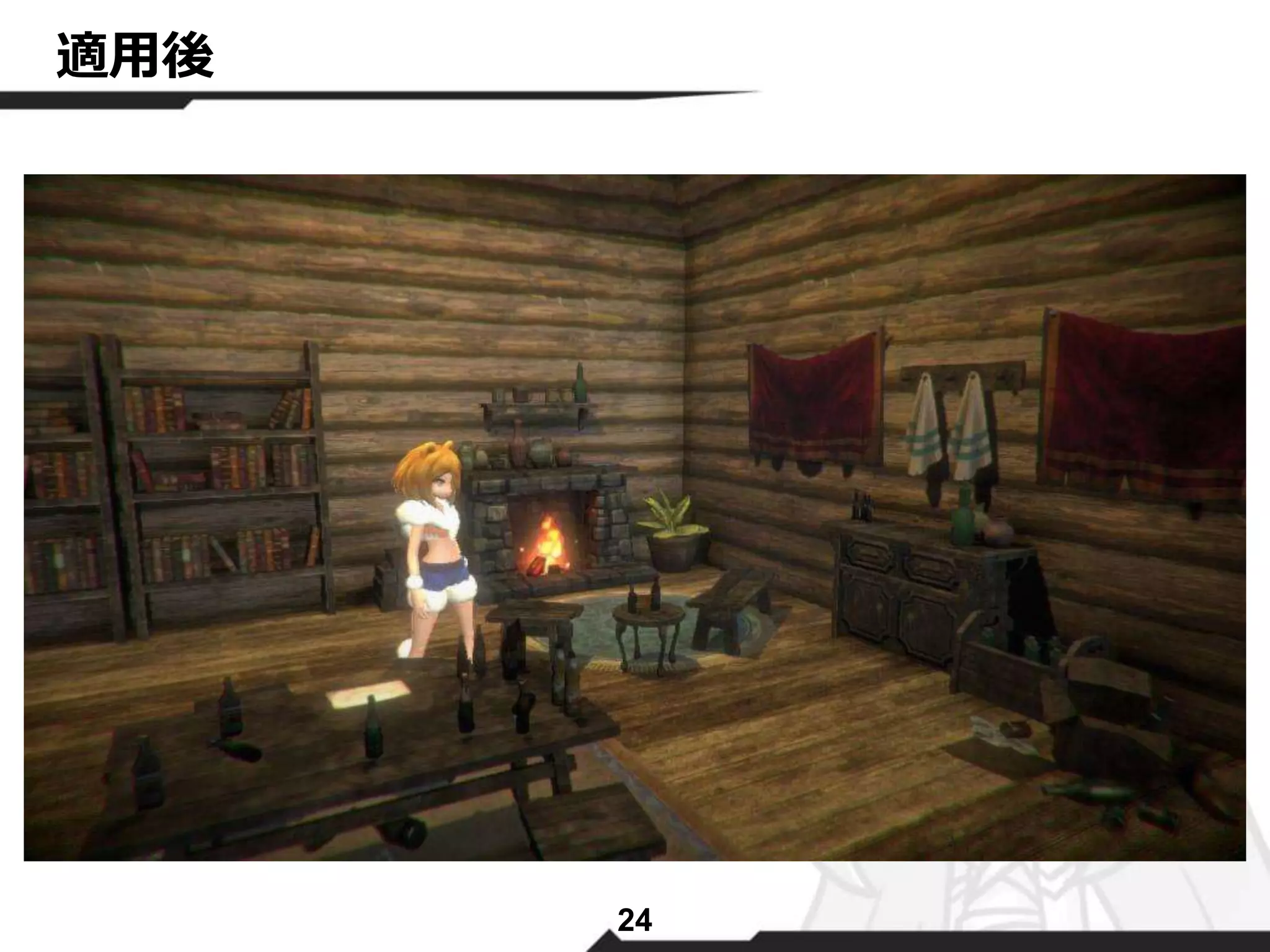

- 43. Character Rimlight &SSS 24
- 44.
- 45.
- 46.
- 47.
- 48.
- 49.
- 50.
- 51.
- 52.
- 53.
- 54.

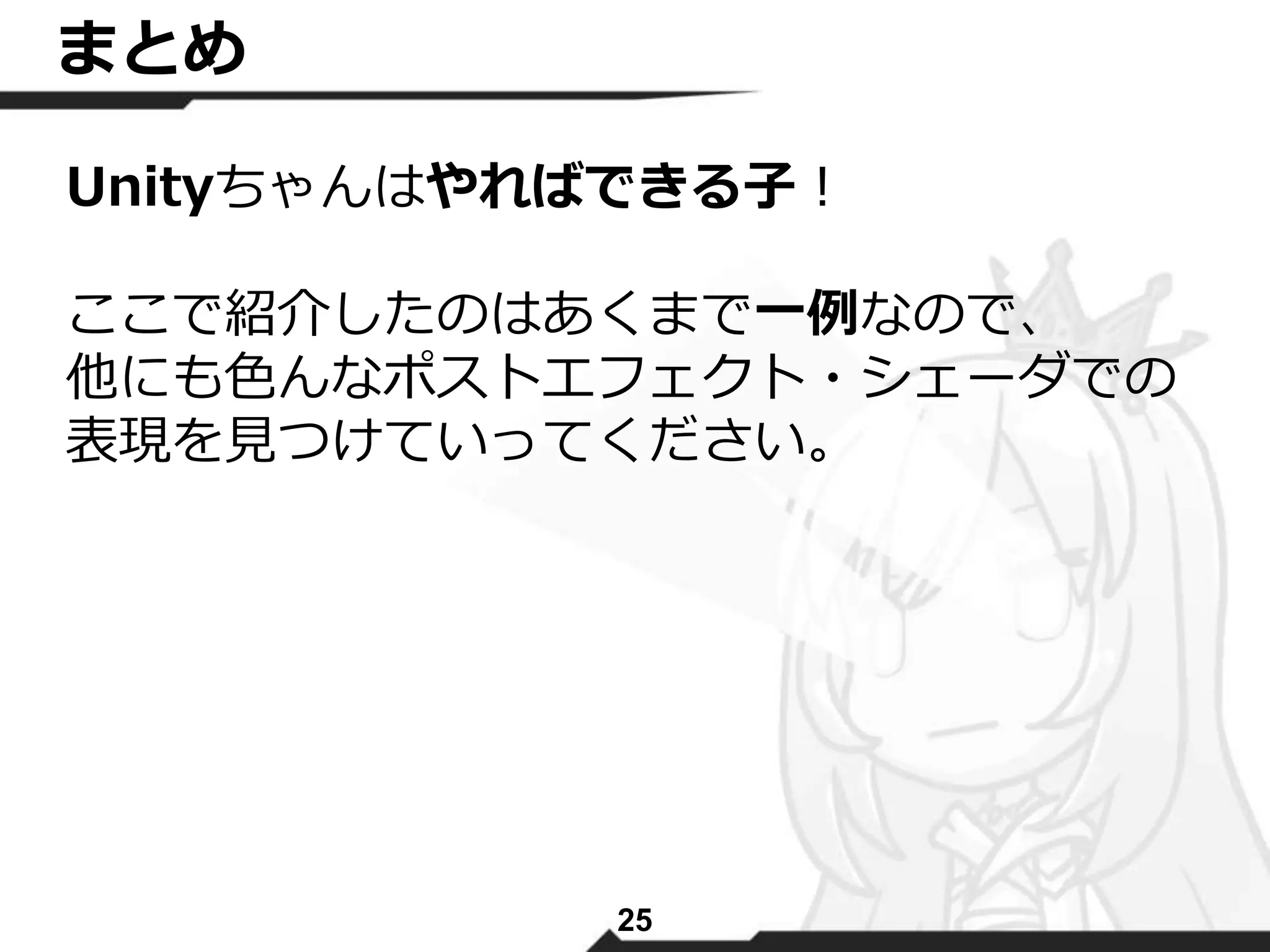

- 55. まとめ Unityちゃんはやればできる子！ ここで紹介したのはあくまで一例なので、 他にも色んなポストエフェクト・シェーダでの 表現を見つけていってください。 25
- 56. おわり ご清聴ありがとうございました。 26Powered by illuCalab. <http://illucalab.com>
