Документ описывает материалы 'технопласт' и 'fibaroll', предназначенные для усиления и защиты трубопроводов, оборудования и резервуаров от коррозии, химических воздействий и воздействия окружающей среды. Эти фотополимерные материалы обеспечивают высокую механическую прочность и стойкость к различным химическим веществам, соответствуя стандартам ISO 9001:2000. Рекомендуется применение данных покрытий в различных отраслях, включая нефтяную, для восстановления и защиты инфраструктуры.

1. «ТЕХНОПЛАСТ» «FIBAROLL»
Усиление, защита и восстановление наружных и внутренних поверхностей трубопроводов, оборудования, резервуаров, изготовленных из всех видов металлов, бетона, кирпича. Антикоррозионная и химическая защита. Защита теплоизоляционного слоя. Гидроизоляция.
Фотополимерные материалы

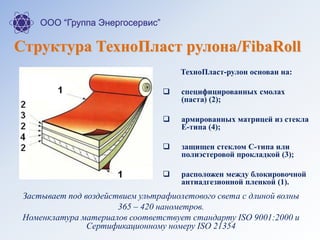

2. Структура ТехноПласт рулона/FibaRoll
ТехноПласт-рулон основан на:
 специфицированных смолах
(паста) (2);
 армированных матрицей из стекла
Е-типа (4);
 защищен стеклом С-типа или
полиэстеровой прокладкой (3);
 расположен между блокировочной
антиадгезионной пленкой (1).
Застывает под воздействием ультрафиолетового света с длиной волны
365 – 420 нанометров.
Номенклатура материалов соответствует стандарту ISO 9001:2000 и
Сертификационному номеру ISO 21354

3. Задачи ТехноПласт – материалов:
• усиление и восстановление поверхности,
на которую наносится;
• антикоррозионная защита;
• химическая защита;
• гидроизоляция;
• диэлектрическая защита;
• противопожарная защита.

4. Виды ТехноПласт – материалов:
1. Изофталический полиэстер
«ТехноПласт-рулон» «С» – «Стандарт» - химическая, антикоррозионная
защита, гидроизоляция, создание конструкций и моделей
2. Эпоксидный новолачный виниловый эстер «ТехноПласт-рулон» «ХС»
– «Химически Стойкий». Причиной для разработки является потребность в
высокой термической и химической сопротивляемости
3. Полиэстеровый «ТехноПласт-рулон» «ПС» - «ПожароСдерживающий»
мало дымный. Система была разработана для устойчивости к пожарам и
для минимального дымообразования в результате горения
4. Двухкомпонентные и тиксотропические пасты - основа ТехноПласт-
рулона и обладают многими его характеристиками (химическое, термическое
сопротивление, пожаростойкость). Используются либо независимо, либо
вместе с рулонным материалом

5. Физико-технические характеристики
Толщина покрытия, мм 1,2 – 1,5 (ср. 1,4) Сопротивление покрытия пенетрации
(вдавливанию), мм, не более 0.3
ср. 0,03
Диэлектрическая сплошность, кВ, min 5 более 10 Прочность при разрыве отвержденного покрытия
при температуре (20±5) С, Мпа, не менее 12
79 – 105 (ср. 94)
Прочность покрытия при ударе, Дж,
не менее 4-6
6-13
Исходная адгезия покрытия к стали при температуре
(20±5) С, не менее 7
7,7 – 12,4 (ср. 9,5)
Водопоглощение отвержденного покрытия после
1000 ч испытаний в воде при (20±5) С, %
для эпоксидного покрытия, не более 3
1,4 – 1,7 (ср. 1,6)
Адгезия покрытия к стали при температуре
(20±5) С при испытании методом нормального
отрыва, МПа, после 1000 ч выдержки в воде при
температуре::
(20±5) С
(40±3) С
(60±3) С
6,4 – 12,6 (ср. 11,1)
7,7 – 11,5 (ср. 9,1)
5,0 – 10,1 (ср. 7,2)
Устойчивость покрытия к термоциклиро-ванию, в
диапазоне температур:
минус (50±3) С / плюс (20±5) С
минус (60±3) С / плюс (20±5) С****
покрытие
выдержало
10 циклов
10 циклов
Площадь катодного отслаивания покрытия, см²,
после 30 сут испытаний в 3% растворе NaCl при
потенциале поляризации 1,5 В при
температуре:(20±5) С, не более 4
2,0 – 2,6 (ср. 2,3)
Относительное удлинение при разрыве
отвержденного покрытия при температуре
(20±5) С, %:
для эпоксидного покрытия, не менее 5:
1,1 – 1,6 (ср. 1,4)
Краткое резюме: Покрытие «ТехноПласт» отвечает требованиям ГОСТ Р 51164 и ОТТ 04.00-27.22.00-КТН-006-1-03 (требования
ОАО АК «Транснефть»). Покрытие может быть рекомендовано в качестве наружного антикоррозионного и ремонтного покрытия
труб, соединительных деталей, задвижек и отдельных участков трубопроводов при температурах эксплуатации до плюс 40оС
включительно

6. Таблица химической сопротивляемости материалов ТехноПласт
(выборочно)
Раствор % конц «ХС» , t0C «С», t0C
Сырая нефть, кислый 100 121 60
Нефть 100 99 50
Нефть тяжелая ароматическая - 49 NТ
Бензин 100 65 NТ
Бензин освинцованный 100 82 60
Дизельное топливо 100 99 60
Реактивное топливо 100 82 60
Дымовые газы - 204 NТ
Моторное масло - 121 NТ
Серная кислота 25 99 40
Серная кислота 70 82 RТ
Серная кислота 75 49 NТ
Сера, расплавленная - 149 NТ
Сероводород 5 177 NТ
Сероводород 100 99 NТ
Соляная кислота 20 110 50
Соляная кислота 37 82 RT
Плавиковая Кислота 10 65 RT
Плавиковая Кислота 20 38 NT

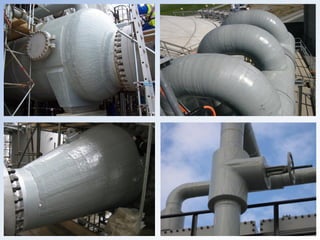

7. Сферы применения
материалов
ТехноПласт

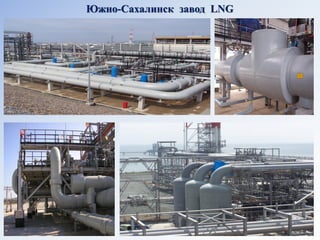

8. Южно-Сахалинск завод LNG

14. Ремонт и восстановление днища резервуара

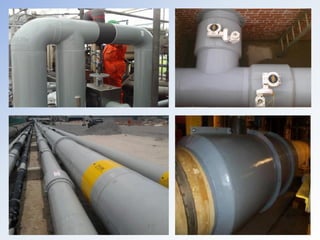

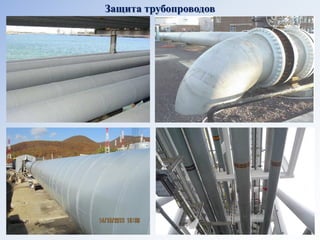

15. Защита трубопроводов

16. Защита труб от повреждений изолирующего покрытия

17. Вывод «НИИ ТНН» АК «ТРАНСНЕФТЬ» (Россия)
•Покрытие «ТехноПласт» («FibaRoll») рекомендуется для практического применения в качестве упрочняющего слоя заводского полиэтиленового покрытия труб на участках строительства трубопроводов методом ННБ.
•Покрытие «ТехноПласт» («FibaRoll») обладает повышенной механической прочностью, высокой стойкостью к продавливанию, прочностью при ударе, достаточно высокой адгезией к стали и стойкостью к сдвигу. Применение данного покрытия в качестве наружного упрочняющего слоя значительно повышает механические характеристики заводского полиэтиленового покрытия труб.
•Покрытие «ТехноПласт» («FibaRoll») имеет высокую стойкость к прорезанию (царапанью) под нагрузкой. По этому показателю покрытие превосходит защитные полиуретановые и полипропиленовое покрытия и в 8-10 раз превышает стойкость к прорезанию стандартного заводского полиэтиленового покрытия труб.

18. Усиление «тела» трубопровода при прокладке методом ННБ

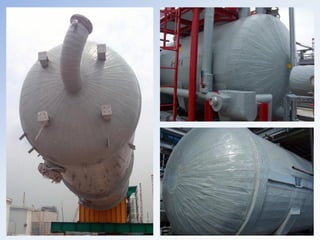

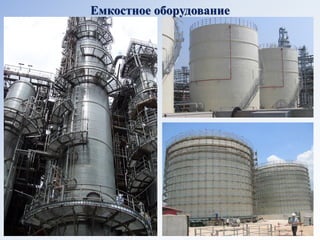

19. Емкостное оборудование

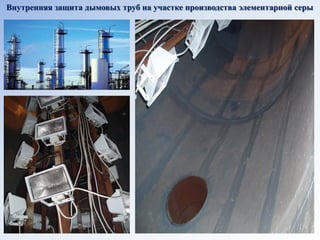

20. Внутренняя защита дымовых труб на участке производства элементарной серы

21. Пред изоляция емкостного оборудования

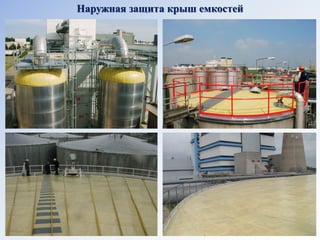

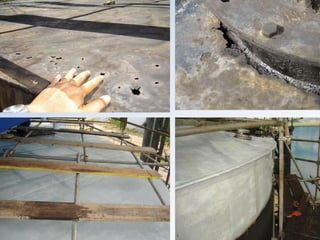

22. Наружная защита крыш емкостей

24. Химическая защита бетонных полов

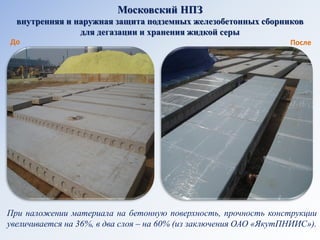

25. Московский НПЗ внутренняя и наружная защита подземных железобетонных сборников для дегазации и хранения жидкой серы
До
После
При наложении материала на бетонную поверхность, прочность конструкции увеличивается на 36%, в два слоя – на 60% (из заключения ОАО «ЯкутПНИИС»).

26. «…Эта система покрытия обеспечивает как антикоррозионную защиту, так и конструктивное упрочнение трубопроводов, которые в высшей степени подверглись коррозии. При этом избегается дорогостоящий ремонт или замена трубопровода, поддерживаются стандарты безопасного функционирования.»
Из доклада нефтяной компании ExxonMobil (США)
Номер документа: ECO – F – TN – 002 REV A

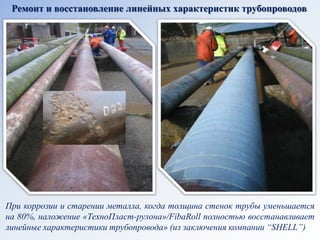

27. Ремонт и восстановление линейных характеристик трубопроводов
При коррозии и старении металла, когда толщина стенок трубы уменьшается на 80%, наложение «ТехноПласт-рулона»/FibaRoll полностью восстанавливает линейные характеристики трубопровода» (из заключения компании “SHELL”)

28. Ремонт изолирующих фланцев аммиакопровода

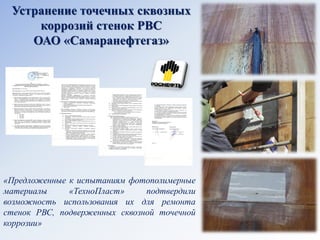

29. Устранение точечных сквозных коррозий стенок РВС
ОАО «Самаранефтегаз»
«Предложенные к испытаниям фотополимерные материалы «ТехноПласт» подтвердили возможность использования их для ремонта стенок РВС, подверженных сквозной точечной коррозии»

30. Ремонт факельной линии высокого давления на объекте ОАО «ЛУКОЙЛ-Одесский НПЗ»

31. Внутренняя защита трубопроводов

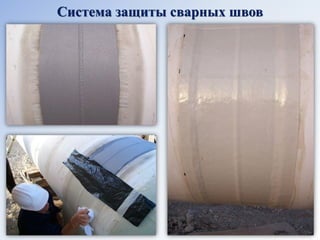

32. Система защиты сварных швов

33. Гидроизоляция

34. Готовое изделие – ТехноПласт-Преформа
Применение трубных секций ТехноПласт-Преформа позволяет существенно экономить время процесса нанесения прочного защитного покрытия на предприятии.
