Документ описывает антикоррозионную защиту подземных конструкций с помощью материала марки абрис ® с-т, включая его область применения, преимущества и технологию нанесения. Указаны физико-механические свойства ленты, возможности ее использования на сложных фасонных элементах, а также предоставляется перечень разрешительной документации. Рассматриваются испытания и рекомендации по применению материала в различных отраслях, включая газовую и нефтяную промышленность.

1. Завод
герметизирующих
материалов
«Антикоррозионная защита подземных конструкций и
сооружений материалом марки Абрис ®
С-Т»
Нормативная документация и опыт применения
на промышленных объектах
606008 Нижегородская обл., г. Дзержинск, а/я 97
тел./факс (8313) 27-50-78, 27-55-87, (831) 2600-316
http://www.zgm.ru e-mail: abris@zgm.ru

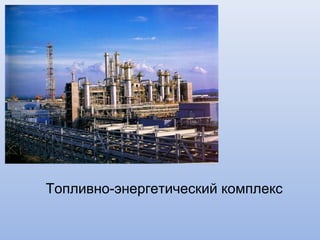

2. Газовая, атомная и нефтяная
промышленность

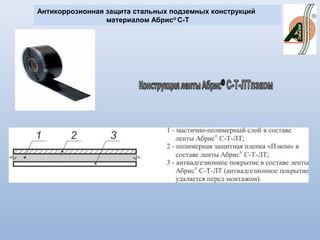

3. Антикоррозионная защита стальных подземных конструкций
материалом Абрис ®
С-Т

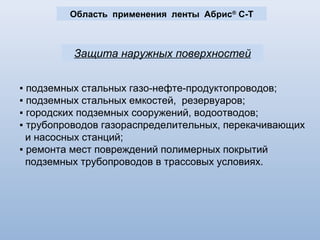

4. Область применения ленты Абрис ®
С-Т
Защита наружных поверхностей
▪ подземных стальных газо-нефте-продуктопроводов;
▪ подземных стальных емкостей, резервуаров;
▪ городских подземных сооружений, водоотводов;
▪ трубопроводов газораспределительных, перекачивающих
и насосных станций;
▪ ремонта мест повреждений полимерных покрытий
подземных трубопроводов в трассовых условиях.

5. Преимущества технологии с применением
мастично-полимерной ленты Абрис ®
С-Т
▪ нанесение холодным способом (без предварительного прогрева трубы);
▪ возможность выполнять изоляционные работы круглый год, в т.ч. в условиях
отрицательных температур и на действующем трубопроводе (без отключения
подачи продукта);
▪ использование простейшей технологии намотки, при этом покрытие легко
наносится как вручную, так и механизированным способом;
▪ возможность производства защиты сложных фасонных элементов;
▪ возможность выбора ленты-основы (поливинилхлоридные, полиэтиленовые,
в т.ч. радиационно-модифицированные);
▪ возможность выбора ширины рулона (50-250 мм) в зависимости от диаметра трубы;
▪ готовность материала к использованию на 100%;
▪ технологичность нанесения в трассовых условиях механизированным способом;
▪ совмещение в структуре покрытия защитной обертки (исключение технологической
операции нанесения защитной обертки);
▪ ремонтное покрытие хорошо сочетается со всеми видами изоляции, используемыми
при антикоррозионной защите, как с пленочным, так и с битумным покрытиями;
▪ мастичный слой ленты за счет пластичности и толщины ленты способствует
заполнению неровностей рельефа поверхности и «самозалечиванию» дефектов;
▪ не требует сложного оборудования, тщательной подготовки поверхности и её нагрева.

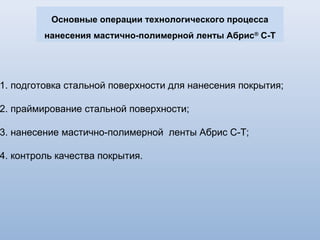

6. Основные операции технологического процесса
нанесения мастично-полимерной ленты Абрис ®
С-Т
1. подготовка стальной поверхности для нанесения покрытия;
2. праймирование стальной поверхности;
3. нанесение мастично-полимерной ленты Абрис С-Т;
4. контроль качества покрытия.

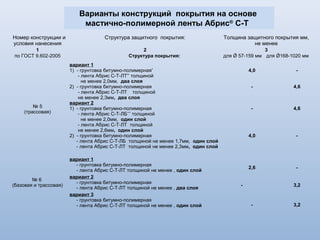

7. Варианты конструкций покрытия на основе
мастично-полимерной ленты Абрис ®
С-Т
Номер конструкции и
условия нанесения
Структура защитного покрытия: Толщина защитного покрытия мм,
не менее
1 2 3
Структура покрытия: для Ǿ 57-159 мм для Ǿ168-1020 мм
5
(трассовая)
вариант 1
1) - грунтовка битумно-полимерная*
- лента Абрис С-Т-ЛТ**
толщиной
не менее 2,0мм, два слоя
2) - грунтовка битумно-полимерная
- лента Абрис С-Т-ЛТ толщиной
не менее 2,3мм, два слоя
вариант 2
1) - грунтовка битумно-полимерная
- лента Абрис С-Т-ЛБ***
толщиной
не менее 2,0мм, один слой
- лента Абрис С-Т-ЛТ толщиной
не менее 2,6мм, один слой
2) - грунтовка битумно-полимерная
- лента Абрис С-Т-ЛБ толщиной не менее 1,7мм, один слой
- лента Абрис С-Т-ЛТ толщиной не менее 2,3мм, один слой
4,0
-
-
4,0
-
4,6
4,6
-
№6
(базовая и трассовая)
вариант 1
- грунтовка битумно-полимерная
- лента Абрис С-Т-ЛТ толщиной не менее , один слой
2,6 -
вариант 2
- грунтовка битумно-полимерная
- лента Абрис С-Т-ЛТ толщиной не менее , два слоя
- 3,2
вариант 3
- грунтовка битумно-полимерная
- лента Абрис С-Т-ЛТ толщиной не менее , один слой - 3,2

8. Область применения ленты Абрис® С-Т
Защита наружных поверхностей:
▪ подземных стальных газо-нефте-продуктопроводов;
▪ ремонта мест повреждений полимерных покрытий
подземных трубопроводов в трассовых условиях.

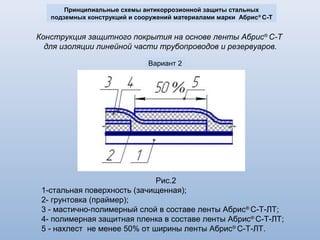

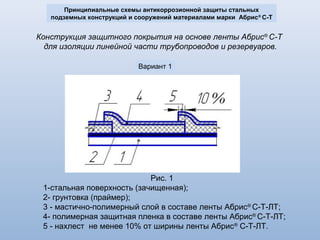

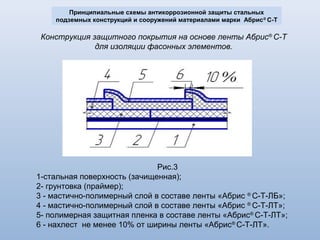

Схемы защиты стальных подземных конструкций и сооружений материалами марки Абрис®
С-Т,
согласно ГОСТ 9.602-2005 «Сооружения подземные. Общие требования к защите от коррозии»
1 - стальная поверхность (зачищенная); 2 - грунтовка (праймер); 3 - мастично-полимерная лента «Абрис ®
С-Т-
ЛБ»;
4 - мастично-полимерная лента «Абрис ®
С-Т-ЛТ»; 5- нахлест не менее 50% от ширины ленты «Абрис С-Т-ЛТ»;
6 - нахлест не менее 10% от ширины ленты «Абрис С-Т-ЛТ».

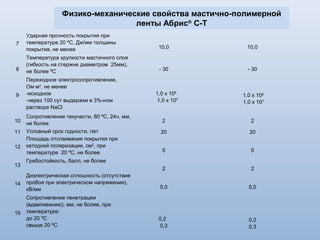

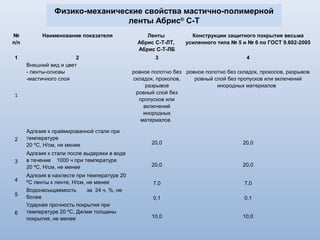

9. Физико-механические свойства мастично-полимерной
ленты Абрис ®
С-Т
№
п/п
Наименование показателя Ленты
Абрис С-Т-ЛТ,
Абрис С-Т-ЛБ
Конструкции защитного покрытия весьма
усиленного типа № 5 и № 6
1 2 3 4
3
Внешний вид и цвет
- ленты-основы
-мастичного слоя
ровное полотно без
складок, проколов,
разрывов
ровный слой без
пропусков или
включений
инородных
материалов
ровное полотно без складок, проколов, разрывов
ровный слой без пропусков или включений
инородных материалов
4
Адгезия к праймированной стали при
температуре
20 ºС, Н/см, не менее 20,0 20,0
5
Адгезия к стали после выдержки в воде
в течение 1000 ч при температуре
20 ºС, Н/см, не менее 20,0 20,0
6
Адгезия в нахлесте при температуре 20
ºС ленты к ленте, Н/см, не менее 7,0 7,0
7
Водонасыщаемость за 24 ч, %, не
более 0,1 0,1
8
Ударная прочность покрытия при
температуре 20 ºС, Дж/мм толщины
покрытия, не менее 10,0 10,0

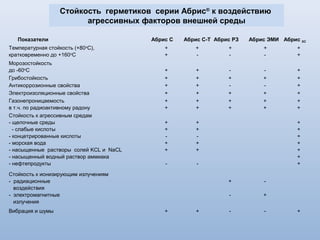

10. Стойкость герметиков серии Абрис ®
к воздействию
агрессивных факторов внешней среды
Показатели Абрис С Абрис С-Т Абрис ХС
Температурная стойкость (+80о
С),
кратковременно до +160о
С
+
+
+
-
+
+
Морозостойкость
до -60о
С + + +
Грибостойкость + + +
Антикоррозионные свойства + + +
Электроизоляционные свойства + + +
Газонепроницаемость
в т.ч. по радиоактивному радону
+
+
+
+
+
+
Стойкость к агрессивным средам
- щелочные среды
- слабые кислоты
- концетрированные кислоты
- морская вода
- насыщенные растворы солей KCL и NaCL
- насыщенный водный раствор аммиака
- нефтепродукты
+
+
-
+
+
-
+
+
-
+
+
-
+
+
+
+
+
+
+
Стойкость к ионизирующим излучениям
- радиационные
воздействия
- электромагнитные
излучения
Вибрация и шумы + + +

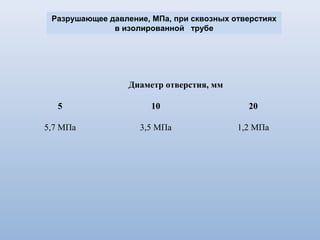

11. Разрушающее давление, МПа, при сквозных отверстиях
в изолированной трубе
Диаметр отверстия, мм
5 10 20
5,7 МПа 3,5 МПа 1,2 МПа

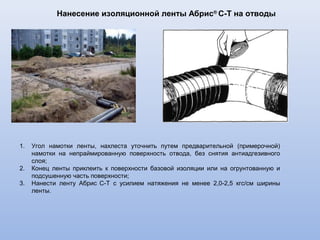

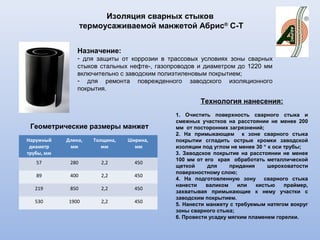

12. Изоляция фасонных элементов
Существует возможность производства защиты сложных фасонных
элементов с использованием материала Абрис СТ

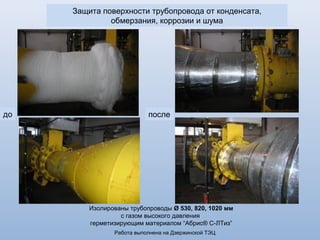

13. - защита трубопроводов, емкостей, резервуаров,
воздуховодов надземной прокладки от
коррозии, конденсатообразования, обмерзания
и шумоизоляция
до после
Изолированы трубопроводы Ø 530, 820, 1020 мм с газом высокого
давления герметизирующим материалом “Абрис® С-ЛТиз”
на Дзержинской ТЭЦ
до после
2-й этап
3-й этап
1-й этап

14. Теплоизоляция, защита теплоизоляции трубопроводов
от агрессивного воздействия факторов внешней среды
герметиками серии Абрис
Применение технологий серии Абрис повышает надежность
конструкции тепловой изоляции, улучшает теплофизические характеристики
теплоизолированных трубопроводов.
Работы проводились в условиях Крайнего Севера при температуре окружающей среды минус 250
С

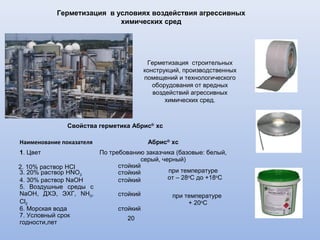

15. Герметизация в условиях воздействия агрессивных
химических сред
Защита внутренних поверхностей
резервуаров, хранилищ, танк-
контейнеров, жд-, автоцистерн от
агрессивных и масляных сред.
Свойства герметика Абрис®хс
Наименование показателя Абрис®
хс
1. Цвет По требованию заказчика (базовые: белый,
серый, черный)
2. 37% раствор HCl стойкий
3. 20% раствор HNO3 стойкий
4. 30% раствор NaOH стойкий
5. Воздушные среды с
NaOH, ДХЭ, ЭХГ, NH3,
Cl2
стойкий при температуре
+ 20о
С
6. Морская вода стойкий
7. Условный срок
годности,лет
20
при температуре
от – 28о
С до +18о
С

16. Перечень разрешительной и экспертной документации
1. Лицензия Федеральной службы по экологическому, технологическому и атомному надзору (на сооружение блоков АС в
части выполнения работ и предоставления услуг эксплуатирующей организации) №ВО-02-101-1961 от 01.09.09;
2. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору на применение материала
марки Абрис® №РРС 00-27204 от 03.12.07;
3. Свидетельство Некоммерческого партнёрства «Саморегулируемая организация «Межрегиональное объединение
строителей» № 0611-2010-5249052704-6-2 от 12.02.10;
4. Свидетельство об аккредитации организации на выполнение работ на объектах ОАО «Концерн Росэнергоатом» №09/427 от
25.12.09;
5. Сертификат соответствия на материал марки Абрис® № РОСС RU СЛ44.Н00102 от 12.07.08;
6. Санитарно-эпидемиологическое заключение на материал марки Абрис® № 52.20.05.577.П.002577.04.09 от 28.04.09;
7. Сертификат пожарной безопасности на материал марки Абрис® № ССПБ. RU ОП079.Н.00010;
8. Сертификат соответствия СК № 12-00244 системе менеджмента качества ГОСТ Р ИСО 9001-2001 от 15.09.07;
9. Свидетельство о прохождении ежегодного инспекционного контроля СВ №12-00244-1 от 15.08.08, СВ №12-00244-1 от
14.08.09;
10. Технический отчёт головного научно - исследовательского и проектного института ОАО «РОСГАЗИФИКАЦИЯ» ОАО
«ГИПРОНИИГАЗ» по применению материала марки Абрис® от 24.11.06, г. Саратов;
11. Заключение ОАО «ВНИИГ им Б.Е.Веденеева» о применении системы материалов марки Абрис® от 2009 года, г. Санкт-
Петербург;
12. Заключение экспертизы промышленной безопасности ООО «Западно-Уральский центр сертификации» по применению
герметизирующей ленты «Абрис С» для антикоррозионной защиты газонефтепродуктопроводов от 2002 года, г. Пермь;
13. Протокол испытаний ОАО «ГАЗПРОМРЕГИОНГАЗ» ООО «ГазРегионЗащита» на соответствие материала марки Абрис®
техническим условиям и технологиям нанесения от 24.06.09;
14. Заключение ООО «ГазРегионЗащита» об оценке эффективности применения герметика Абрис С модификации Абрис С-Т
марки ЛТ;
15. Отчет по результатам испытаний материала «Абрис С-Т», долговременно используемого в качестве защиты от коррозии
подземного газопровода Увинского ЛПУ.
16. ТУ 5772-003-43008408-99 Герметик Абрис®
С;
17. Технологическая инструкция по нанесению покрытия из ленты Абрис® С-Т на стальные подземные трубопроводы в
процессе их строительства и ремонта, 2007;
18. Инструкция по устройству антикоррозионной защиты подземных резервуаров хранения СУГ вместимостью до 200 м3 на
основе мастично-полимерной ленты Абрис® С-Т, 2007;
19. Письмо о принципиальной возможности применения технологии Абрис® С-Т на объектах ОАО «НК «Роснефть».
Письма ОАО «Газпромрегионгаз» с рекомендацией к применению в газораспределительных организациях оборудования и
материалов, получивших положительное заключение ООО «ГазРегионЗащита».

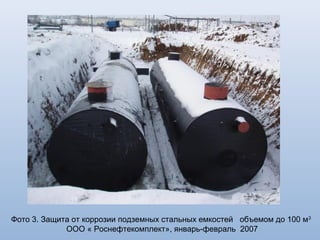

17. Фото 1. Защита от коррозии подземных стальных емкостей объемом до 100 м3
ООО « Роснефтекомплект», январь-февраль 2007

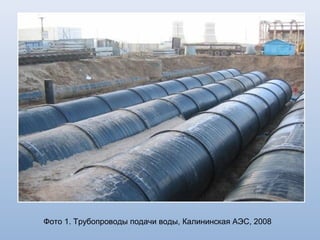

18. Фото 2. Трубопроводы подачи воды, Калининская АЭС, 2008

19. Фото 3. Трубопроводы подачи воды, Калининская АЭС, 2008

20. Фото 4. Цирк- водоводы, Ростовская АЭС, 2010

21. Фото 5. Трубопроводы подачи воды, Челябинская ГРЭС, 2014

22. Фото 6. Газпром газораспределение Пермь
