Завод герметизирующих материалов в Дзержинске является одним из мировых лидеров в производстве герметиков, предлагая свыше 500 наименований продукции с уникальными характеристиками. Эффективные технологии герметизации и антикоррозионной защиты обеспечивают комплексную защиту конструкций, а научно-технический центр завода разрабатывает инновационные решения в области герметизации. Предприятие активно сотрудничает с исследовательскими организациями и заказчиками, обеспечивая высокое качество продукции и услуг.

1. Завод
герметизирующих
материалов
606008 Нижегородская обл., г. Дзержинск, а/я 97
тел./факс (8313) 27-50-78, 27-55-87, (831) 2600-316
http://www.zgm.ru e-mail: abris@zgm.ru

2. Наше предприятие существует на рынке технологии
герметизации и комплексной защиты конструкций и
сооружений более 10 лет и на сегодняшний момент
входит в тройку мировых лидеров по объему
выпускаемой продукции, а по номенклатуре -
единственным в мире.
С первых дней существования коллектив сделал
ставку на универсальность материалов, высокое
качество, сравнимое с качеством зарубежных
аналогов, но при этом по более низкой цене.
Высокая динамичность и концентрация усилий на
производстве неотверждаемых самоклеящихся
герметиков и технологий герметизации позволяет
заводу достичь максимальных результатов в
различных отраслях промышленности.
 Обследование строительных объектов;
 Проектные решения;
 Технологии герметизации и антикоррозионной
защиты;
 Технологии вибро-, шумоизоляции;
 Комплекс материалов Абрис®;
 Выполнение работ;
 Обучение специалистов.

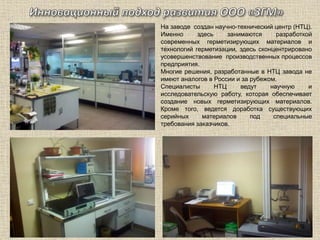

3. На заводе создан научно-технический центр (НТЦ).
Именно здесь занимаются разработкой
современных герметизирующих материалов и
технологий герметизации, здесь сконцентрировано
усовершенствование производственных процессов
предприятия.
Многие решения, разработанные в НТЦ завода не
имеют аналогов в России и за рубежом.
Специалисты НТЦ ведут научную и
исследовательскую работу, которая обеспечивает
создание новых герметизирующих материалов.
Кроме того, ведется доработка существующих
серийных материалов под специальные
требования заказчиков.

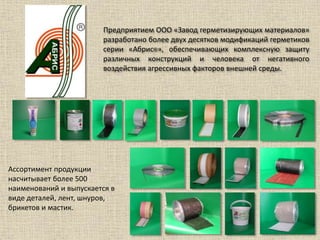

4. Предприятием ООО «Завод герметизирующих материалов»
разработано более двух десятков модификаций герметиков
серии «Абрис®», обеспечивающих комплексную защиту
различных конструкций и человека от негативного
воздействия агрессивных факторов внешней среды.
Ассортимент продукции
насчитывает более 500
наименований и выпускается в
виде деталей, лент, шнуров,
брикетов и мастик.

5. ®

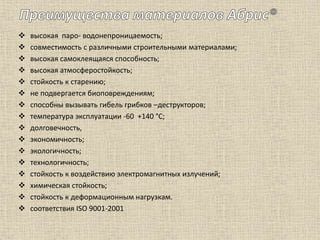

6.  высокая паро- водонепроницаемость;
 совместимость с различными строительными материалами;
 высокая самоклеящаяся способность;
 высокая атмосферостойкость;
 стойкость к старению;
 не подвергается биоповреждениям;
 способны вызывать гибель грибков –деструкторов;
 температура эксплуатации -60 +140 °С;
 долговечность,
 экономичность;
 экологичность;
 технологичность;
 стойкость к воздействию электромагнитных излучений;
 химическая стойкость;
 стойкость к деформационным нагрузкам.
 соответствия ISO 9001-2001

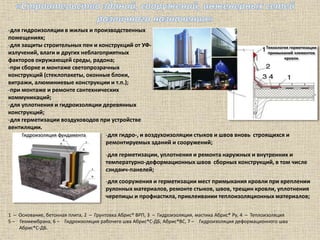

7. -для гидро-, и воздухоизоляции стыков и швов вновь строящихся и
ремонтируемых зданий и сооружений;
-для герметизации, уплотнения и ремонта наружных и внутренних и
температурно-деформационных швов сборных конструкций, в том числе
сэндвич-панелей;
-для сооружения и герметизации мест примыкания кровли при креплении
рулонных материалов, ремонте стыков, швов, трещин кровли, уплотнения
черепицы и профнастила, приклеивании теплоизоляционных материалов;
1 – Основание, бетонная плита, 2 – Грунтовка Абрис® ВРП, 3 – Гидроизоляция, мастика Абрис® Ру, 4 – Теплоизоляция
5 – Геомембрана, 6 – Гидроизоляция рабочего шва Абрис®С-ДБ, Абрис®ВС, 7 – Гидроизоляция деформационного шва
Абрис®С-ДБ.
Гидроизоляция фундамента
-для гидроизоляции в жилых и производственных
помещениях;
-для защиты строительных пен и конструкций от УФ-
излучений, влаги и других неблагоприятных
факторов окружающей среды, радона;
-при сборке и монтаже светопрозрачных
конструкций (стеклопакеты, оконные блоки,
витражи, алюминиевые конструкции и т.п.);
-при монтаже и ремонте сантехнических
коммуникаций;
-для уплотнения и гидроизоляции деревянных
конструкций;
-для герметизации воздуховодов при устройстве
вентиляции.
Технология герметизации
примыканий элементов
кровли

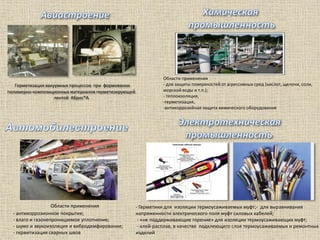

8. Герметизация вакуумных процессов при формовании
полимерно-композиционных материалов герметизирующей
лентой Абрис®А
Области применения
- антикоррозионное покрытие;
- влаго и газонепроницаемое уплотнение;
- шумо и звукоизоляция и вибродемфирование;
- герметизация сварных швов
- Герметики для изоляции термоусаживаемых муфт;- для выравнивания
напряженности электрического поля муфт силовых кабелей;
- «не поддерживающие горение» для изоляции термоусаживающих муфт;
- клей-расплав, в качестве подклеющего слоя термоусаживаемых и ремонтных
изделий
Области применения
- для защиты поверхностей от агрессивных сред (кислот, щелочи, соли,
морской воды и т.п.);
- теплоизоляция,
-герметизация,
-антикоррозийная защита химического оборудования

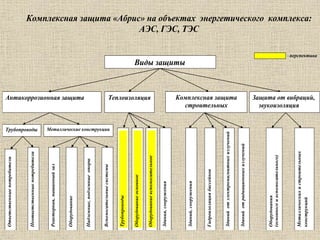

10. Комплексная защита «Абрис» на объектах энергетического комплекса:
АЭС, ГЭС, ТЭС
- перспектива
Антикоррозионная защита Теплоизоляция
Зданий,сооружения
Гидроизоляциябассейнов
Зданийотэлектромагнитныхизлучений
Трубопроводы
Здания,сооружения
Оборудованиевспомогательное
Оборудованиеосновное
Металлические конструкцииТрубопроводы
Надземные,подземныеопоры
Оборудование
Реакторная,машинныйзал
Неответственныепотребители
Ответственныепотребители
Вспомогательныесистемы
Зданийотрадиационныхизлучений
Виды защиты
Комплексная защита
строительных
конструкций
Защита от вибраций,
звукоизоляция
Оборудования
(основногоивспомогательного)
Металлическихистроительных
конструкций

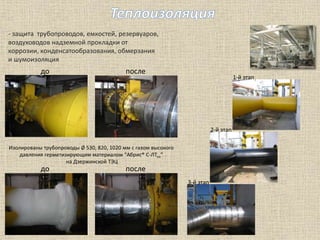

11. - защита трубопроводов, емкостей, резервуаров,
воздуховодов надземной прокладки от
коррозии, конденсатообразования, обмерзания
и шумоизоляция
до после
Изолированы трубопроводы Ø 530, 820, 1020 мм с газом высокого
давления герметизирующим материалом “Абрис® С-ЛТиз”
на Дзержинской ТЭЦ
до после
2-й этап
3-й этап
1-й этап

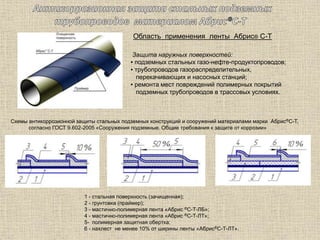

12. Область применения ленты Абрис® С-Т
Защита наружных поверхностей:
▪ подземных стальных газо-нефте-продуктопроводов;
▪ трубопроводов газораспределительных,
перекачивающих и насосных станций;
▪ ремонта мест повреждений полимерных покрытий
подземных трубопроводов в трассовых условиях.
Схемы антикоррозионной защиты стальных подземных конструкций и сооружений материалами марки Абрис®С-Т,
согласно ГОСТ 9.602-2005 «Сооружения подземные. Общие требования к защите от коррозии»
1 - стальная поверхность (зачищенная);
2 - грунтовка (праймер);
3 - мастично-полимерная лента «Абрис ®С-Т-ЛБ»;
4 - мастично-полимерная лента «Абрис ®С-Т-ЛТ»;
5- полимерная защитная обертка;
6 - нахлест не менее 10% от ширины ленты «Абрис®С-Т-ЛТ».

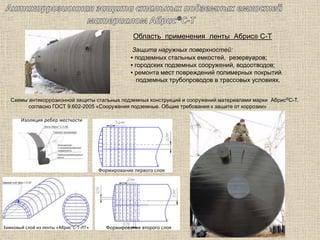

13. Область применения ленты Абрис® С-Т
Защита наружных поверхностей:
Схемы антикоррозионной защиты стальных подземных конструкций и сооружений материалами марки Абрис®С-Т,
согласно ГОСТ 9.602-2005 «Сооружения подземные. Общие требования к защите от коррозии»
▪ подземных стальных емкостей, резервуаров;
▪ городских подземных сооружений, водоотводов;
▪ ремонта мест повреждений полимерных покрытий
подземных трубопроводов в трассовых условиях.
Изоляция ребер жесткости
Замковый слой из ленты «Абрис®С-Т-ЛТ»
Формирование первого слоя
Формирование второго слоя

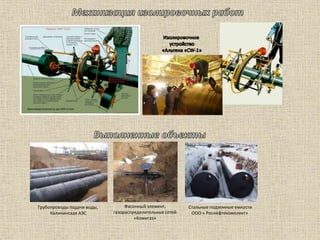

14. Трубопроводы подачи воды,
Калининская АЭС
Фасонный элемент,
газораспределительных сетей
«Комигаз»
Стальные подземные емкости
ООО « Роснефтекомплект»

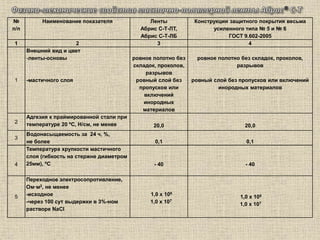

15. №
п/п
Наименование показателя Ленты
Абрис С-Т-ЛТ,
Абрис С-Т-ЛБ
Конструкции защитного покрытия весьма
усиленного типа № 5 и № 6
ГОСТ 9.602-2005
1 2 3 4
1
Внешний вид и цвет
-ленты-основы
-мастичного слоя
ровное полотно без
складок, проколов,
разрывов
ровный слой без
пропусков или
включений
инородных
материалов
ровное полотно без складок, проколов,
разрывов
ровный слой без пропусков или включений
инородных материалов
2
Адгезия к праймированной стали при
температуре 20 ºС, Н/см, не менее 20,0 20,0
3
Водонасыщаемость за 24 ч, %,
не более 0,1 0,1
4
Температура хрупкости мастичного
слоя (гибкость на стержне диаметром
25мм), ºС - 40 - 40
5
Переходное электросопротивление,
Ом·м2, не менее
-исходное
-через 100 сут выдержки в 3%-ном
растворе NaCl
1,0 х 108
1,0 х 107
1,0 х 108
1,0 х 107

16. Показатели
Марка покрытия
Абрис С-Т Полиуретановая композиция Изопласт ЭПП-4
Производитель ООО «ЗГМ» Различные производители Различные производители
Основа Бутилкаучук Полиуретан Битумно-полимерная
Температура эксплуатации от – 600С до + 600С,
кратковременно до + 600С, + 800С
от – 600С до+ 400С,
с допустимым повышением до
+ 600С, + 800С
от – 200С до+ 400С
Нормативная документация Соответствует ГОСТ 9.602
«Сооружения подземные. Общие требования к защите от
коррозии»
конструкция №5,6 весьма усиленного типа;
соответствует ГОСТ Р 51164-98
«Трубопроводы стальные магистральные. Общие требования к
защите от коррозии»
Соответствует
ГОСТ Р 51164-98
«Трубопроводы стальные магистральные. Общие
требования к защите от коррозии»
У производителя нет подтверждающего
документа на соответствие ГОСТ 9.602-2005,
ГОСТ Р 51164-98
Конструкция покрытия
Ленточная 3-х слойная:
1.Праймер,
2. Абрис С-Т-ЛБ,
3. Абрис С-Т-ЛТ
Толщина конструкции 4,6мм
Мастичная 2х компонентная
(полиуретановая мастика)
Толщина конструкции 1,5-2,0 мм
Наплавляемая двухслойная
Толщина конструкции 7,5-9,0 мм
Технологичность:
- подготовка
поверхности
- условия нанесения
- оборудование
-очистка поверхности от грязи, земли, старого покрытия,
ржавчины, масла и сушка поверхности с последующим
праймированием.
Праймер – при температуре поверхности выше 10°С,
изоляционные ленты - до – 200С.
Праймер сушат «до отлипа», затем наносят изоляционные
ленты с последующей прикаткой.
изоляционные машины или ручное нанесение оклейкой
- абразивоструйная очистка (отсутствие на
поверхности пыли, грязи, старой краски и т.п.)
до шероховатости 80-100 мкм
- сушка поверхности
температура поверхности более 100С, влажность не
более 80%, температура компонентов: от 600С до 800
С
метод горячего безвоздушного распыления,
специальное оборудование
- предварительный подогрев и просушка
поверхности (при необходимости);
- пескоструйная очистка поверхности
(регламентируется РД153-39.4-091-01) ;
- праймирование изолируемой поверхности и
подсушивание битумного праймера;
- раскраивание полос материала
Изопласт –П в соответствии с размерами;
- формирование покрытия путем наклеивания
подплавленного слоя внутренней стороны
Изопласт-П и тщательной его прикатки.
пескоструйный аппарат, газовая горелка с
резиновым шлангом и редуктором,
пропановый баллон
Технологические потери
- автоматическая комплектация
-полуавтоматическая комплектация
- с ручным управлением
Безотходная 10%
15%
30%
Безотходная
Необходимость контроля микро-
климатических условий нанесения
Не требуется Требуется
(контроль влажности воздуха,
не более 80%)
Не требуется

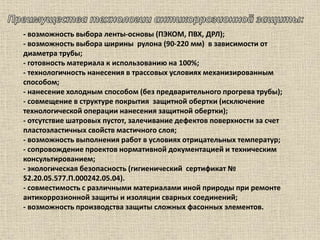

17. - возможность выбора ленты-основы (ПЭКОМ, ПВХ, ДРЛ);
- возможность выбора ширины рулона (90-220 мм) в зависимости от
диаметра трубы;
- готовность материала к использованию на 100%;
- технологичность нанесения в трассовых условиях механизированным
способом;
- нанесение холодным способом (без предварительного прогрева трубы);
- совмещение в структуре покрытия защитной обертки (исключение
технологической операции нанесения защитной обертки);
- отсутствие шатровых пустот, залечивание дефектов поверхности за счет
пластоэластичных свойств мастичного слоя;
- возможность выполнения работ в условиях отрицательных температур;
- сопровождение проектов нормативной документацией и техническим
консультированием;
- экологическая безопасность (гигиенический сертификат №
52.20.05.577.П.000242.05.04).
- совместимость с различными материалами иной природы при ремонте
антикоррозионной защиты и изоляции сварных соединений;
- возможность производства защиты сложных фасонных элементов.

18. 1. Научно-исследовательские и проектные организации:
- ФГУП «АКХ им. К.Д. Памфилова», г.Москва;
- ОАО «ГИПРОНИИГАЗ», г.Саратов;
- ОАО «ГИПРОВОСТОКНЕФТЬ», г.Самара;
- ОАО «НИАЭП», г.Нижний Новгород;
- ОАО «АЭП», г. Москва;
- ОАО «ВНИИГ им. Б.Е. Веденеева», г. Санкт-Петербург;
- ОАО «НижегородНИИнефтепроект» г.Нижний Новгород;
- ООО «Нефтехимпроект» г.Казань.
2. Заказчики материалов и выполнения работ:
- ООО «РосНефтеКомплект», г.Лениногорск, Республика Татарстан;
- ОАО «ТГК-6», Дзержинский филиал;
- ОАО «Стройтрансгаз», филиал в г.Удомля Тверской области;
- ОАО «Концерн Энергоатом", филиал "Калининская атомная
станция", г. Удомля Тверской обл.;
- ОАО «Концерн Энергоатом", филиал «Ростовская атомная станция»,
г. Волгодонск Ростовской обл.;
- ООО «ГАЗПРОМ Трансгаз Чайковский» (Пермский край);
- ОАО «Оренбургнефть» (дочернее общество ОАО «ТНК-ВР»);
- ООО «Дельта Индустрия» г.Южно-Сахалинск;
- Нагянская ГРЭС, Тюменская обл.,
- Нововоронежская АЭС, 2-й энергоблок, г. Нововоронеж;
- Завод по утилизации химического оборудования, Саратовская обл.;
- Стратегическая радиолокационная станция;
- Космодром, Маллазия

19. Склад герметика
Вальцевание
Экструдирование
Упаковка
продукции
Склад готовой
продукции
1
2
3
4
1. Экструдер
2. Приемное устройство
3. Вальцы
4. Склады
План-схема мобильного комплекса «Абрис»
строительства мобильного мини-завода по производству герметизирующих (влаго-, газо- изолирующих,
антикоррозионных) материалов серии «Абрис®»

20. Радиационная защита
Средства
радиационной
защиты
Комплексная защита зданий и
сооружений
- защита производится современными экологически чистыми материалами
Абрис® РЗ, не содержащими свинца (Pb);
- технологичность выполнения защиты сложных поверхностей за счет пласто-
эластичных свойств материала;
- возможность изменять толщину защитного покрытия в зависимости от
величины свинцового эквивалента, выданного в техническом задании,
послойным наложением материала;
- возможность проведения ремонтных работ по замене баритовых штукатурок и
свинцовых листов;
- сокращенное время монтажа, снижение себестоимости работ.
Качественная защита:
- простота в использовании
-технологичность
- экологичность
