ПРЕЗЕНТАЦИЯ - TMI July 2012 (новый формат)
- 1. 1 "Нельзя решить проблемытем же способом мышления, который мы использовали, создавая их" Альберт Эйнштейн www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 2.
- 3. 3 НЕСВАРНЫЕ ТРУБНЫЕ ТЕХНОЛОГИИ ГОТОВЫЕ ТРУБОПРОВОДЫ МЕХАНИЧЕСКИ ПРЕКРЕПЛЯЕМЫЕ СОЕДИНЕНИЯ ФЛАНЦЕВЫЕСОЕДИНЕНИЯ TMI® (со стопорным кольцом, развальцованные на 37°) АВТОМАТИЧЕСКОЕ ПРОЕКТИРОВАНИЕ (CAD) ПРОВЕДЕНИЕ ШЕФМОНТАЖНЫХ РАБОТ ИЗГОТОВЛЕНИЕ ПРОДУКЦИИ НА ЗАКАЗ www.pyplok.ru
- 4. 4 Компания основанав 1977г. С тех пор Компания «TMI» значительно расширилась и сейчас насчитывает 180 сотрудников по всему миру. Компания «TMI» располагает представительствами в 6 странах. Штаб-квартира компании «Tube-Mac® Industries» www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

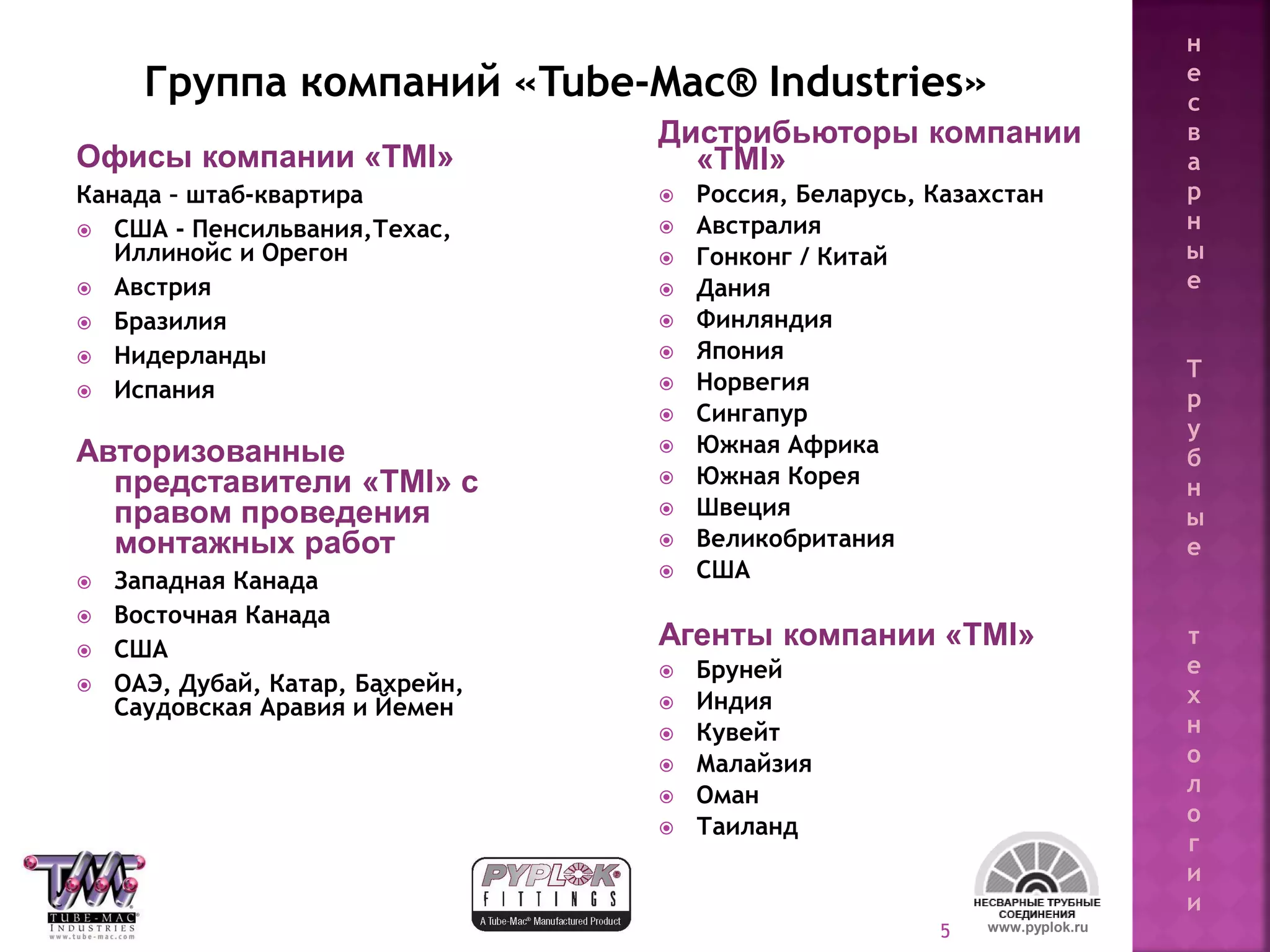

- 5. 5 Группа компаний «Tube-Mac®Industries» Офисы компании «TMI» Канада – штаб-квартира США - Пенсильвания,Техас, Иллинойс и Орегон Австрия Бразилия Нидерланды Испания Авторизованные представители «TMI» с правом проведения монтажных работ Западная Канада Восточная Канада США ОАЭ, Дубай, Катар, Бахрейн, Саудовская Аравия и Йемен Дистрибьюторы компании «TMI» Россия, Беларусь, Казахстан Австралия Гонконг / Китай Дания Финляндия Япония Норвегия Сингапур Южная Африка Южная Корея Швеция Великобритания США Агенты компании «TMI» Бруней Индия Кувейт Малайзия Оман Таиланд www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

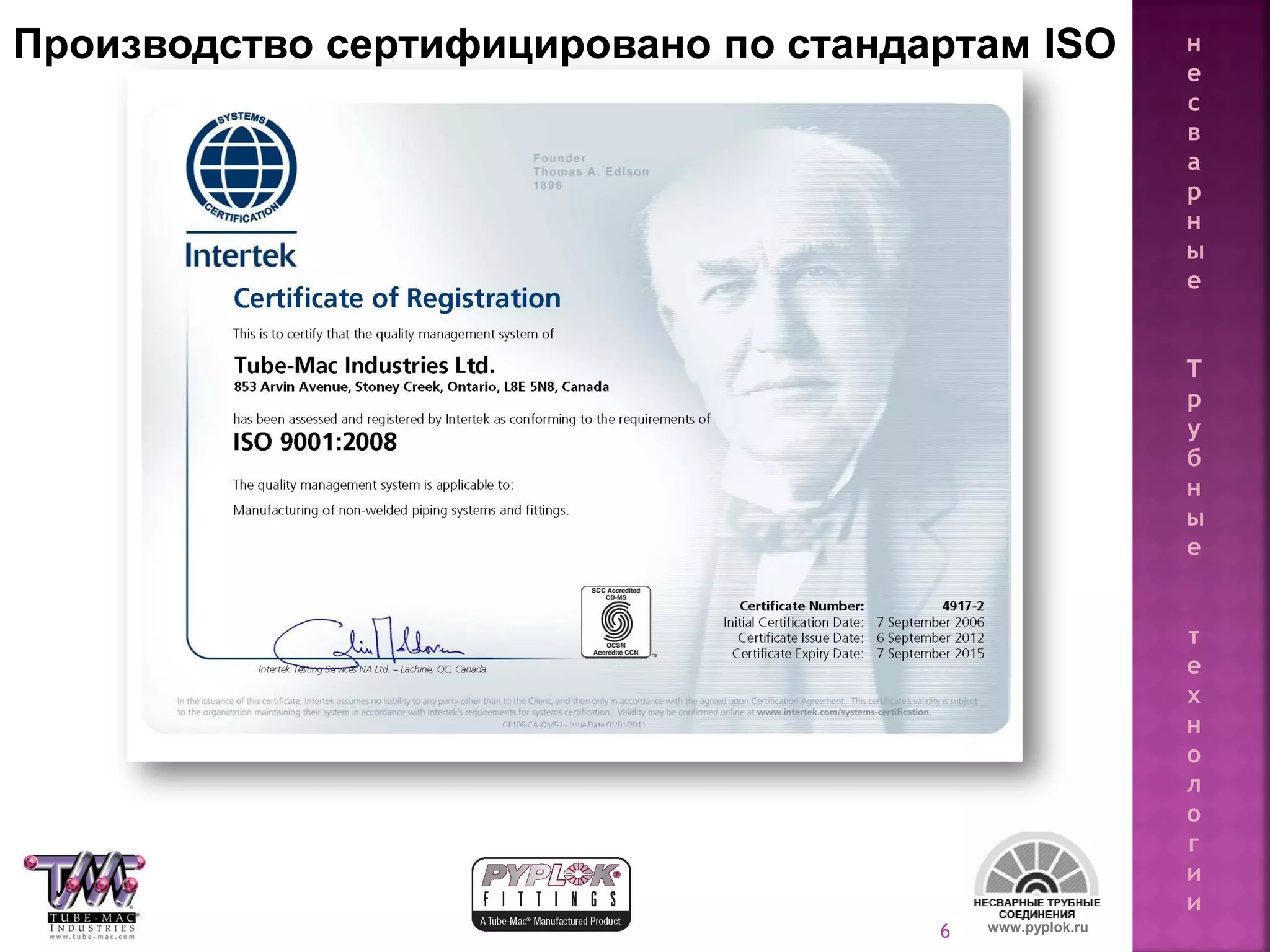

- 6. 6 www.pyplok.ru Производство сертифицированопо стандартам ISO н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

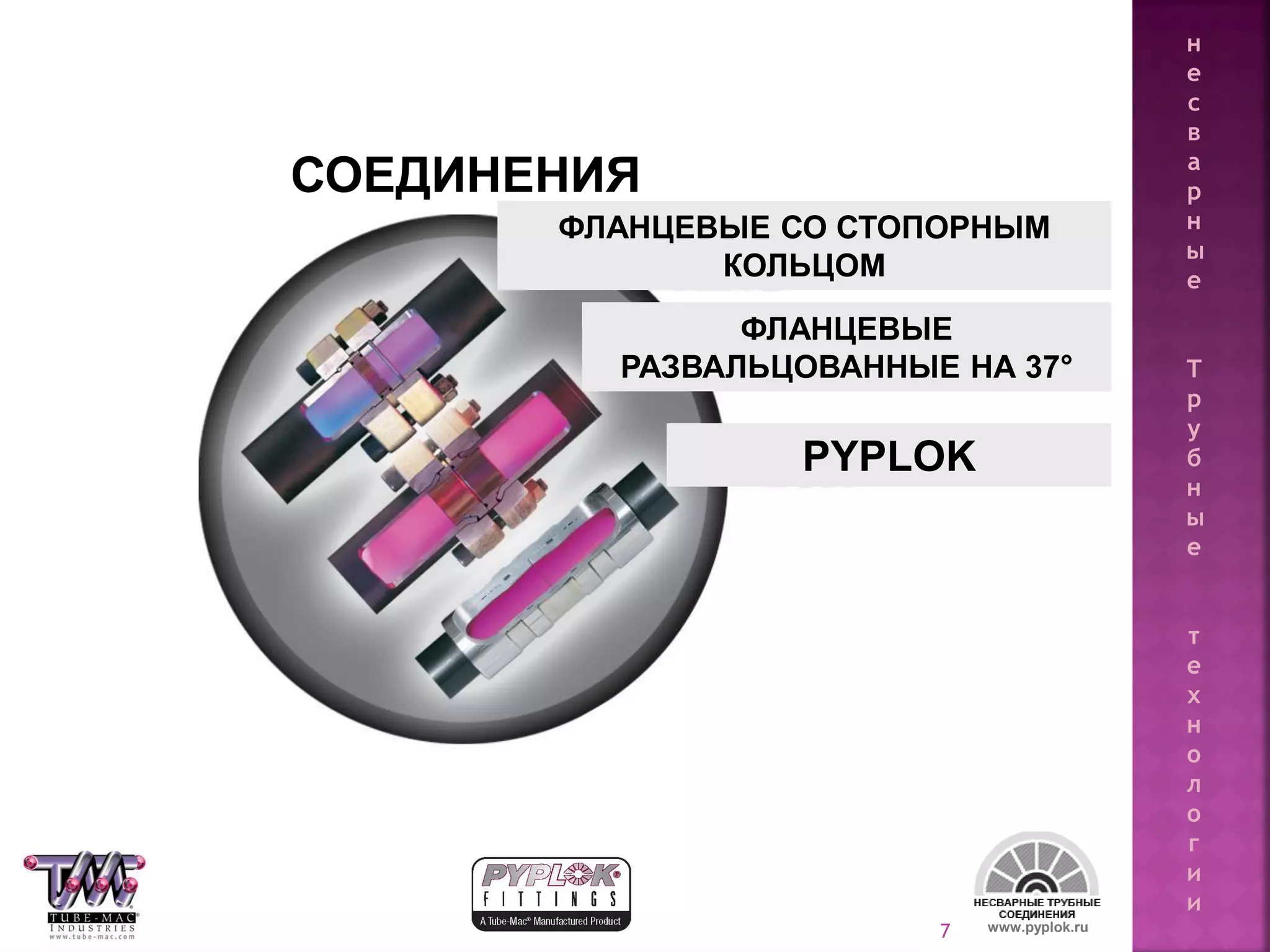

- 7. 7 www.pyplok.ru СОЕДИНЕНИЯ ФЛАНЦЕВЫЕ СОСТОПОРНЫМ КОЛЬЦОМ ФЛАНЦЕВЫЕ РАЗВАЛЬЦОВАННЫЕ НА 37° PYPLOK н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 8. 8 www.pyplok.ru НЕСВАРНЫЕ ТРУБНЫЕСОЕДИНЕНИЯ НАДЁЖНЫЕ, ГЕРМЕТИЧНЫЕ, ПРОТИВОУДАРНЫЕ н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

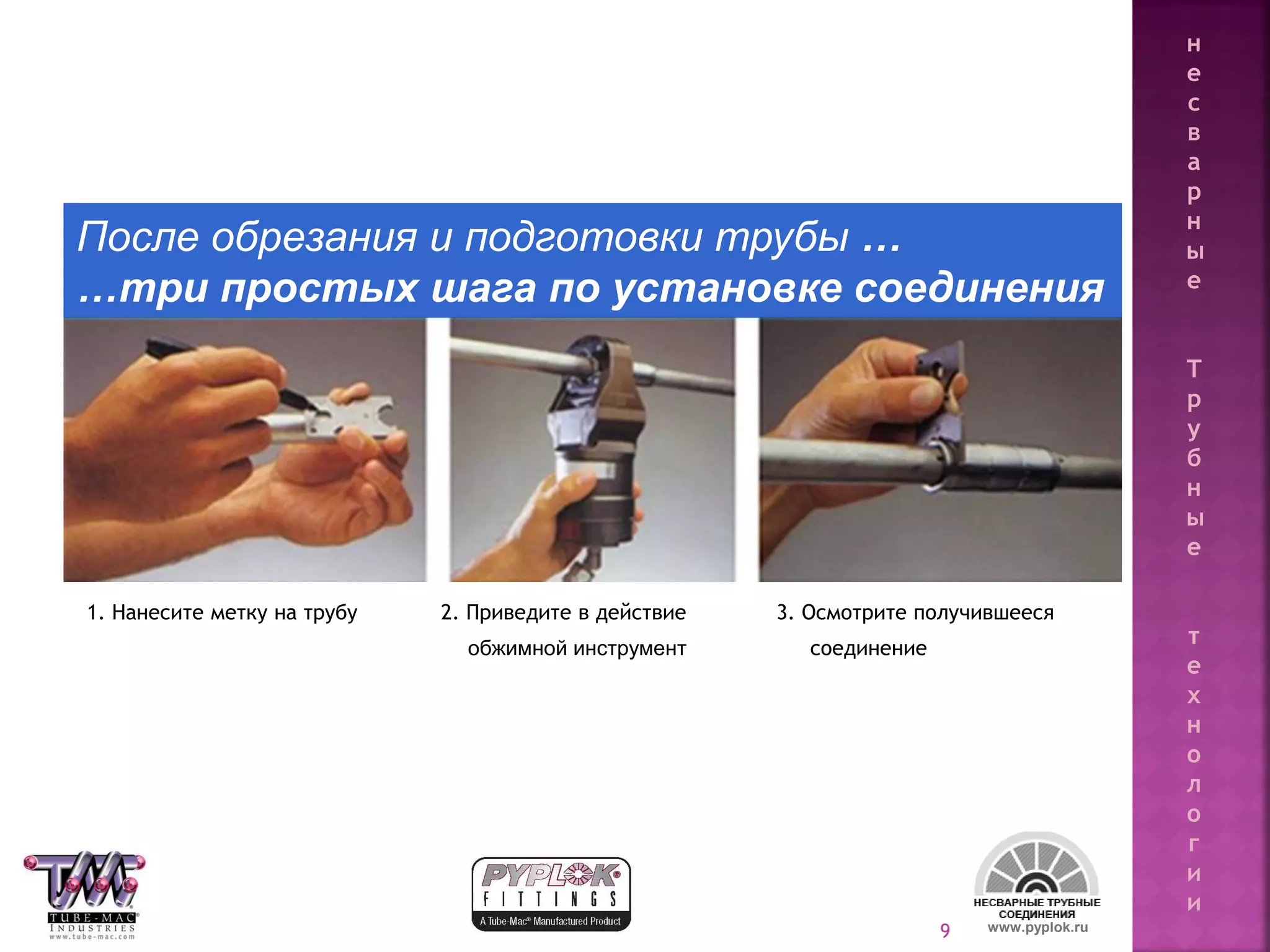

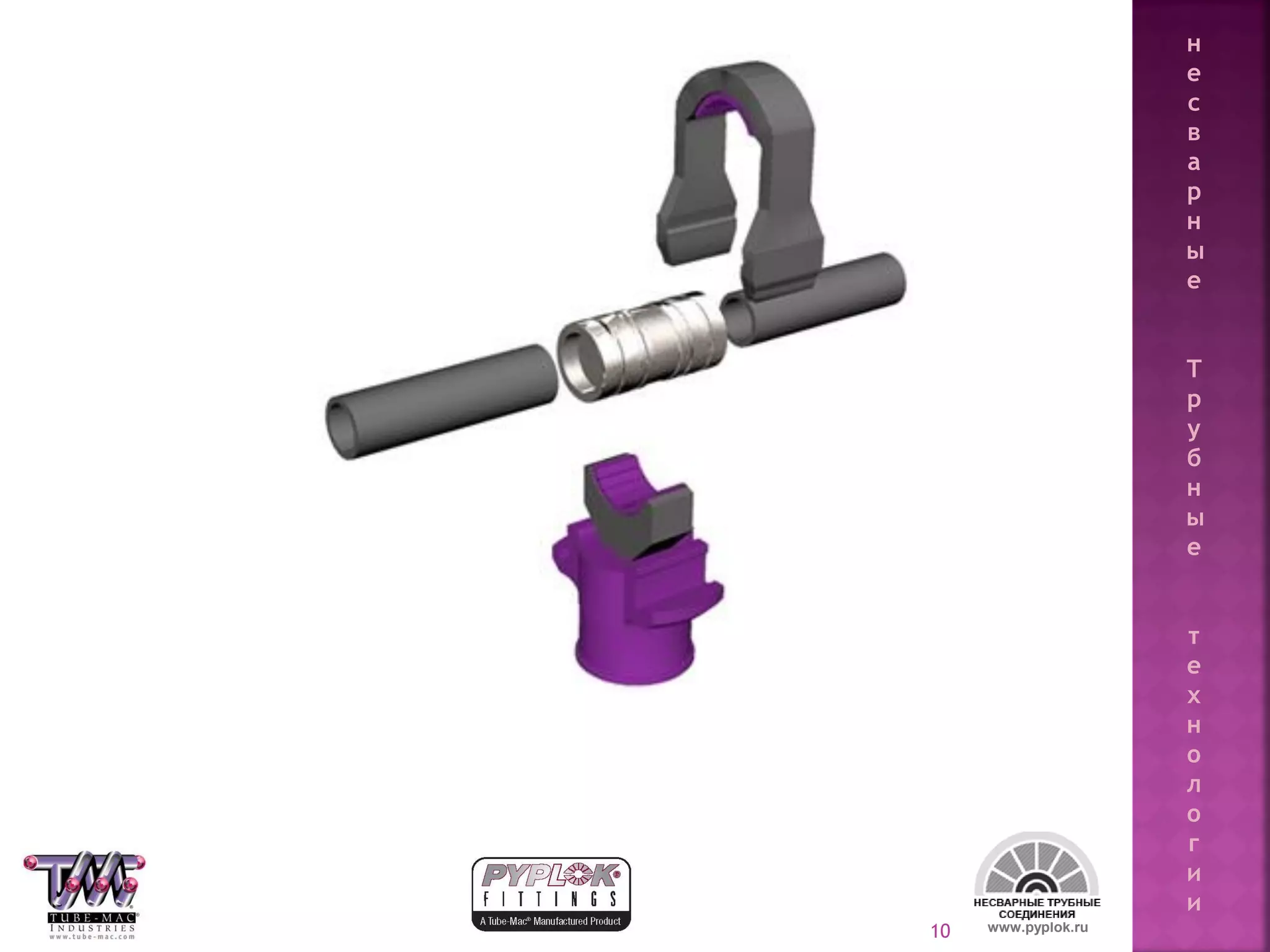

- 9. 9 После обрезания иподготовки трубы … …три простых шага по установке соединения 1. Нанесите метку на трубу 2. Приведите в действие 3. Осмотрите получившееся обжимной инструмент соединение www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 10.

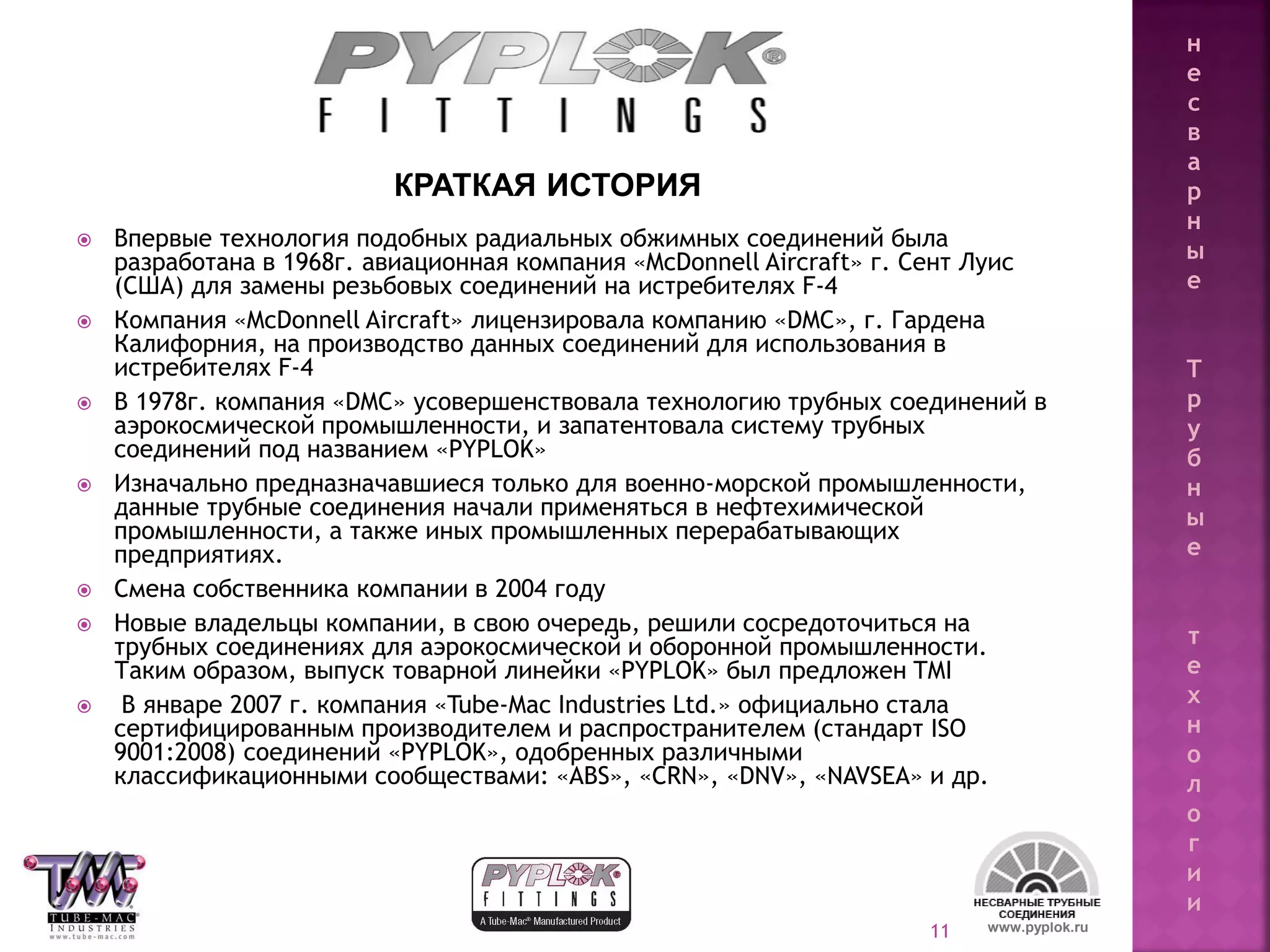

- 11. 11 www.pyplok.ru Впервыетехнология подобных радиальных обжимных соединений была разработана в 1968г. авиационная компания «McDonnell Aircraft» г. Сент Луис (США) для замены резьбовых соединений на истребителях F-4 Компания «McDonnell Aircraft» лицензировала компанию «DMC», г. Гардена Калифорния, на производство данных соединений для использования в истребителях F-4 В 1978г. компания «DMC» усовершенствовала технологию трубных соединений в аэрокосмической промышленности, и запатентовала систему трубных соединений под названием «PYPLOK» Изначально предназначавшиеся только для военно-морской промышленности, данные трубные соединения начали применяться в нефтехимической промышленности, а также иных промышленных перерабатывающих предприятиях. Смена собственника компании в 2004 году Новые владельцы компании, в свою очередь, решили сосредоточиться на трубных соединениях для аэрокосмической и оборонной промышленности. Таким образом, выпуск товарной линейки «PYPLOK» был предложен TMI В январе 2007 г. компания «Tube-Mac Industries Ltd.» официально стала сертифицированным производителем и распространителем (стандарт ISO 9001:2008) соединений «PYPLOK», одобренных различными классификационными сообществами: «ABS», «CRN», «DNV», «NAVSEA» и др. КРАТКАЯ ИСТОРИЯ н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

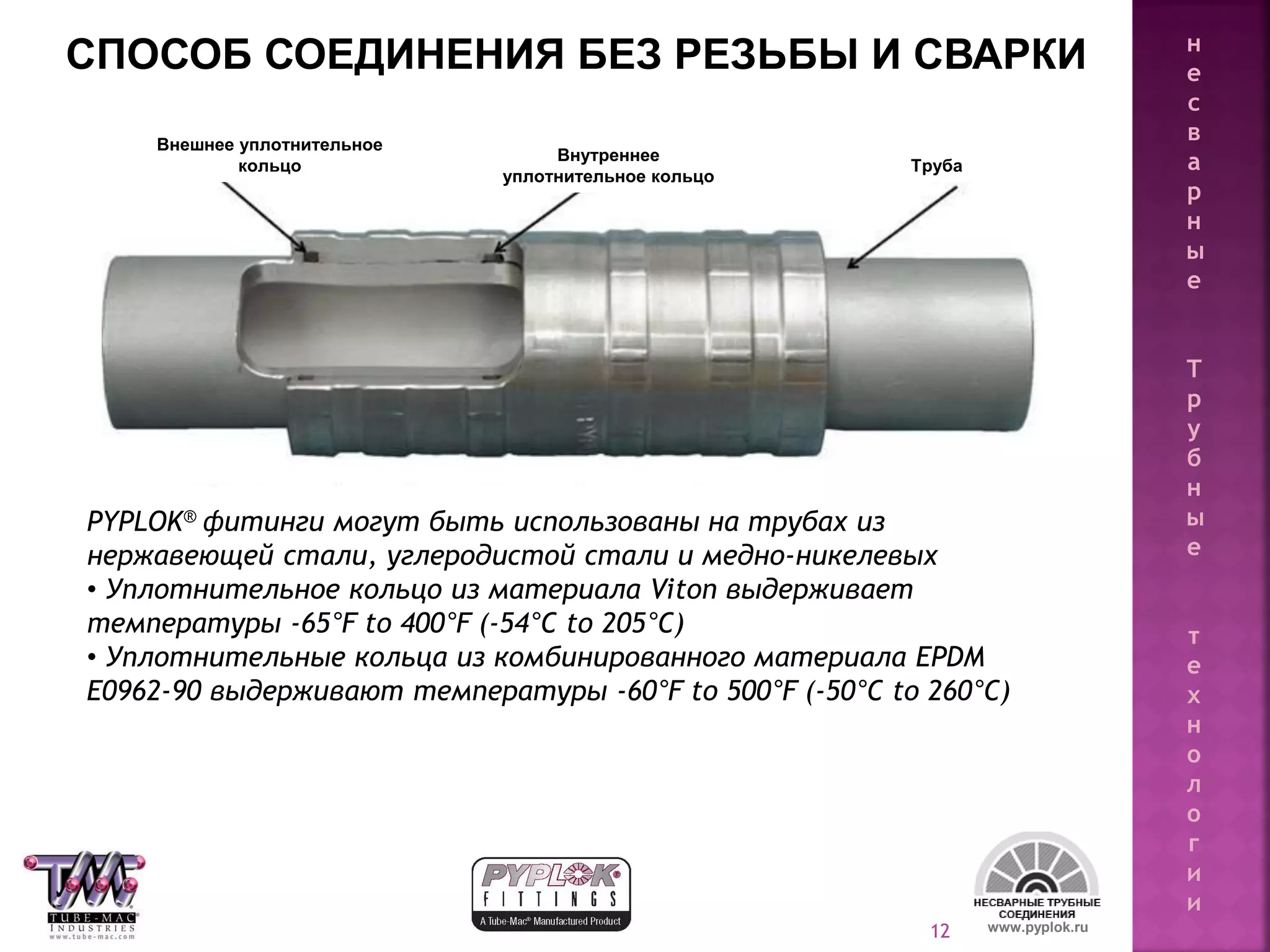

- 12. 12 PYPLOK® фитинги могутбыть использованы на трубах из нержавеющей стали, углеродистой стали и медно-никелевых • Уплотнительное кольцо из материала Viton выдерживает температуры -65°F to 400°F (-54°C to 205°C) • Уплотнительные кольца из комбинированного материала EPDM E0962-90 выдерживают температуры -60°F to 500°F (-50°C to 260°C) Внешнее уплотнительное кольцо Внутреннее уплотнительное кольцо Труба СПОСОБ СОЕДИНЕНИЯ БЕЗ РЕЗЬБЫ И СВАРКИ www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

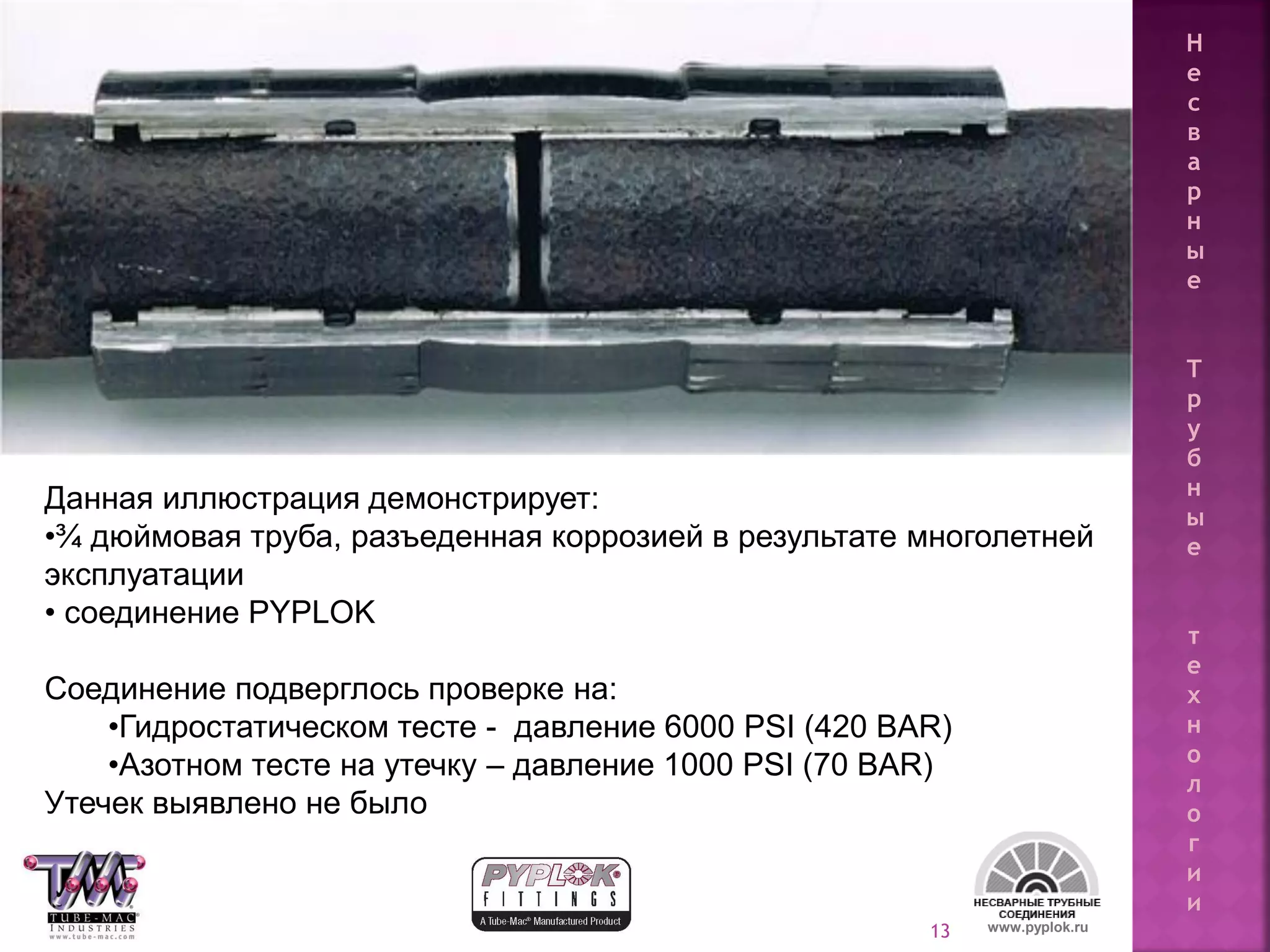

- 13. 13 Данная иллюстрация демонстрирует: •¾дюймовая труба, разъеденная коррозией в результате многолетней эксплуатации • соединение PYPLOK Соединение подверглось проверке на: •Гидростатическом тесте - давление 6000 PSI (420 BAR) •Азотном тесте на утечку – давление 1000 PSI (70 BAR) Утечек выявлено не было Н е с в а р н ы е Т р у б н ы е т е х н о л о г и и www.pyplok.ru

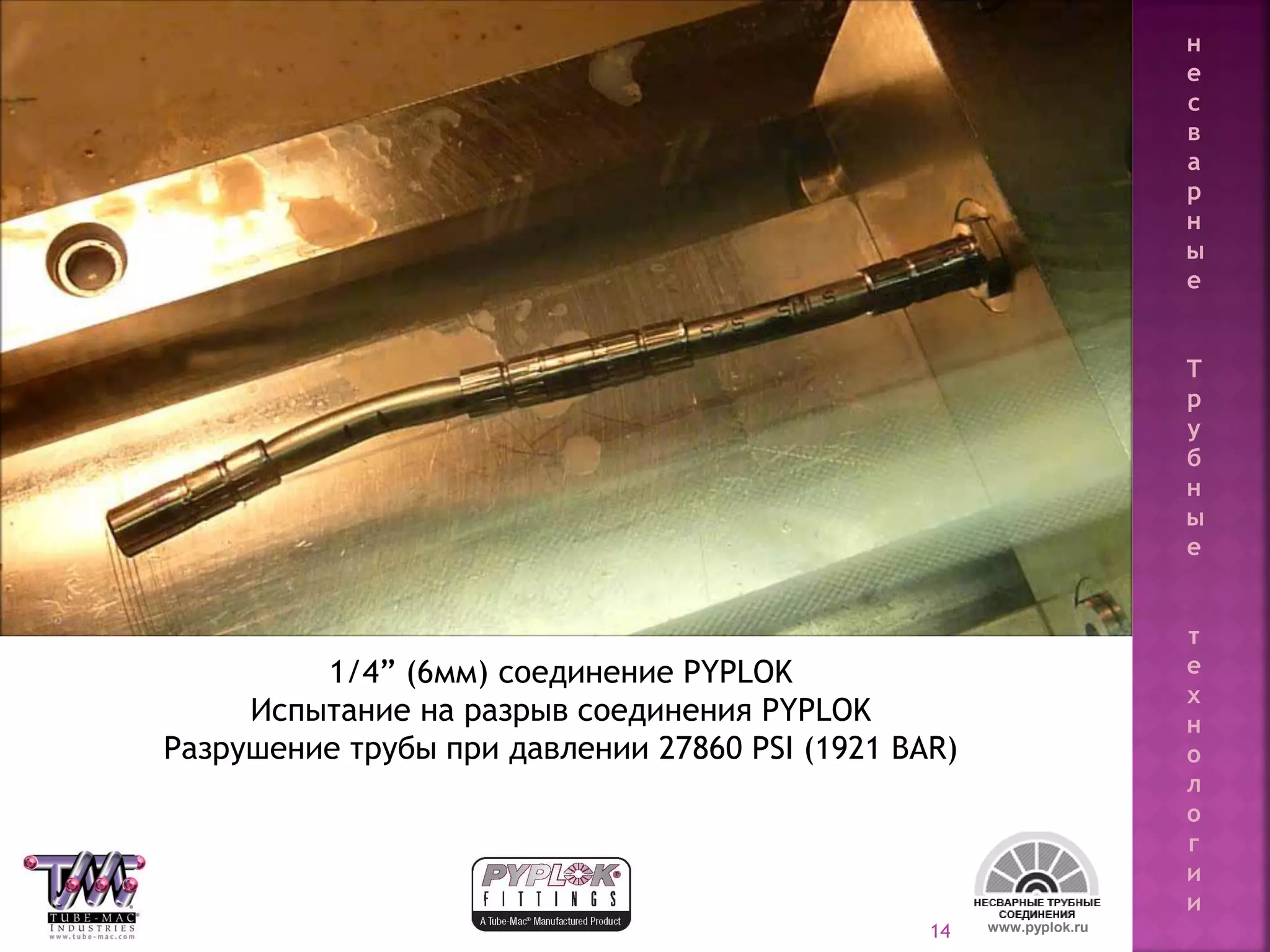

- 14. 14 1/4” (6мм) соединениеPYPLOK Испытание на разрыв соединения PYPLOK Разрушение трубы при давлении 27860 PSI (1921 BAR) www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

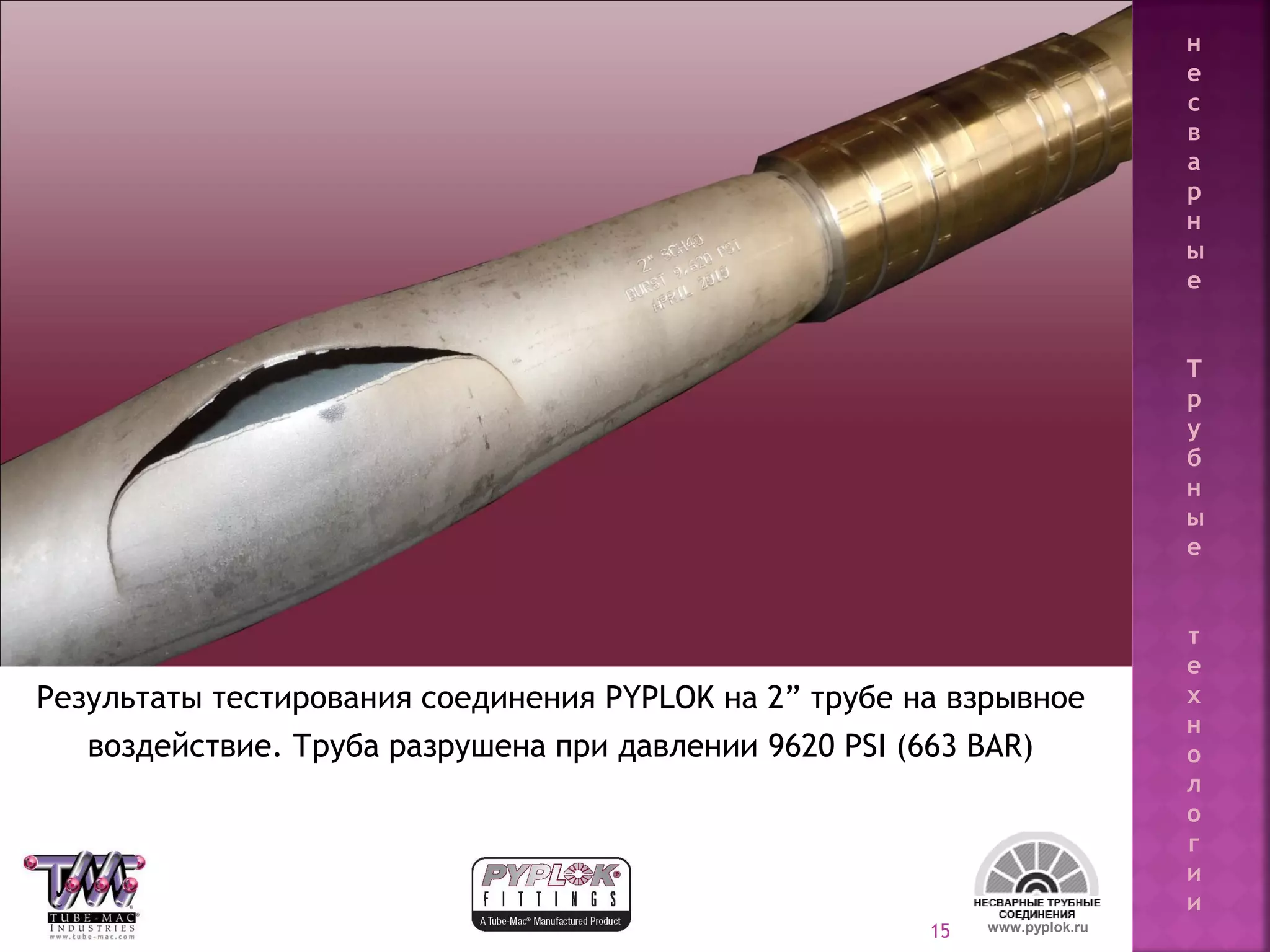

- 15. 15 Результаты тестирования соединенияPYPLOK на 2” трубе на взрывное воздействие. Труба разрушена при давлении 9620 PSI (663 BAR) www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

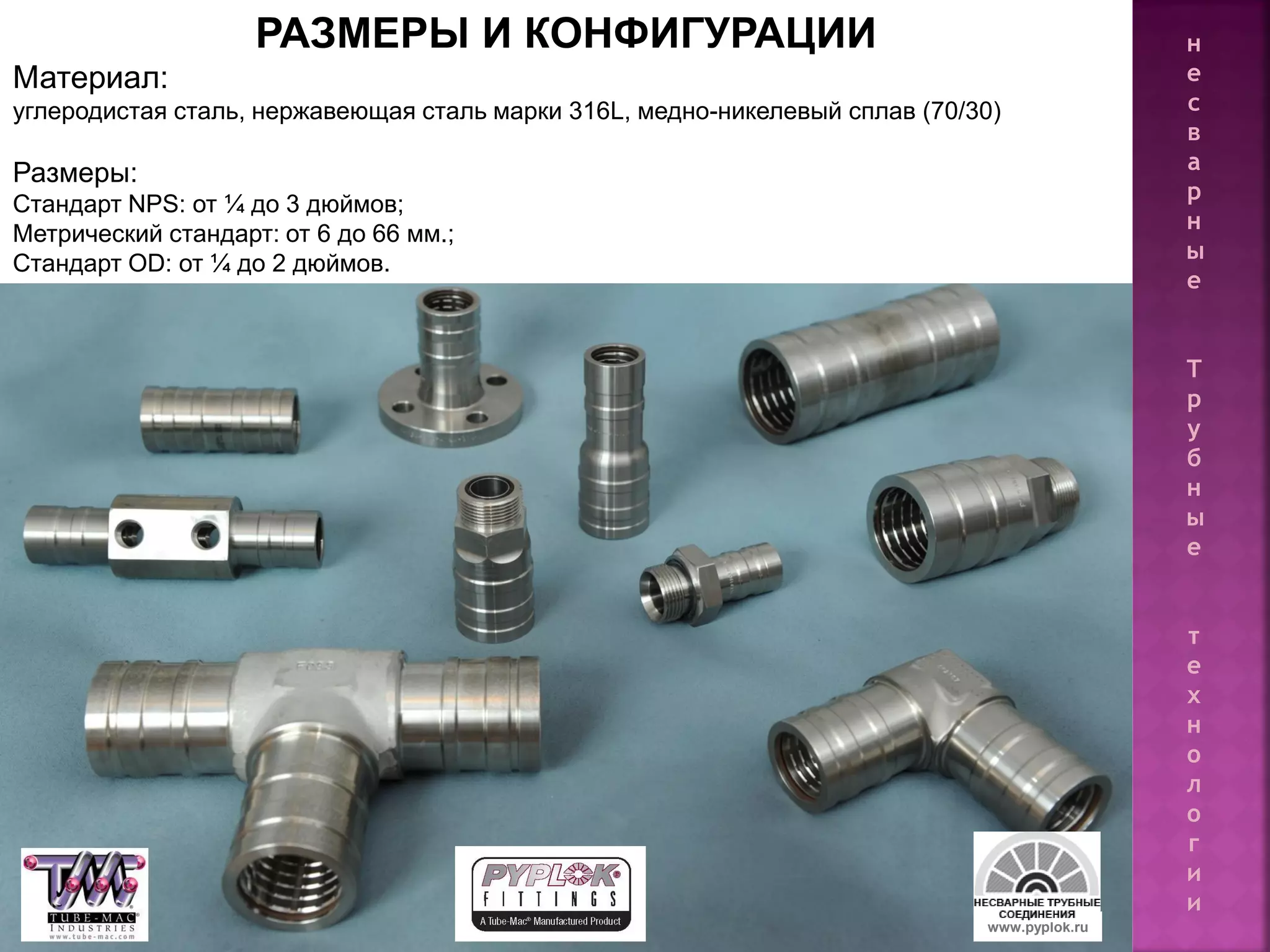

- 16. 16 РАЗМЕРЫ И КОНФИГУРАЦИИ Материал: углеродистаясталь, нержавеющая сталь марки 316L, медно-никелевый сплав (70/30) Размеры: Стандарт NPS: от ¼ до 3 дюймов; Метрический стандарт: от 6 до 66 мм.; Стандарт OD: от ¼ до 2 дюймов. www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

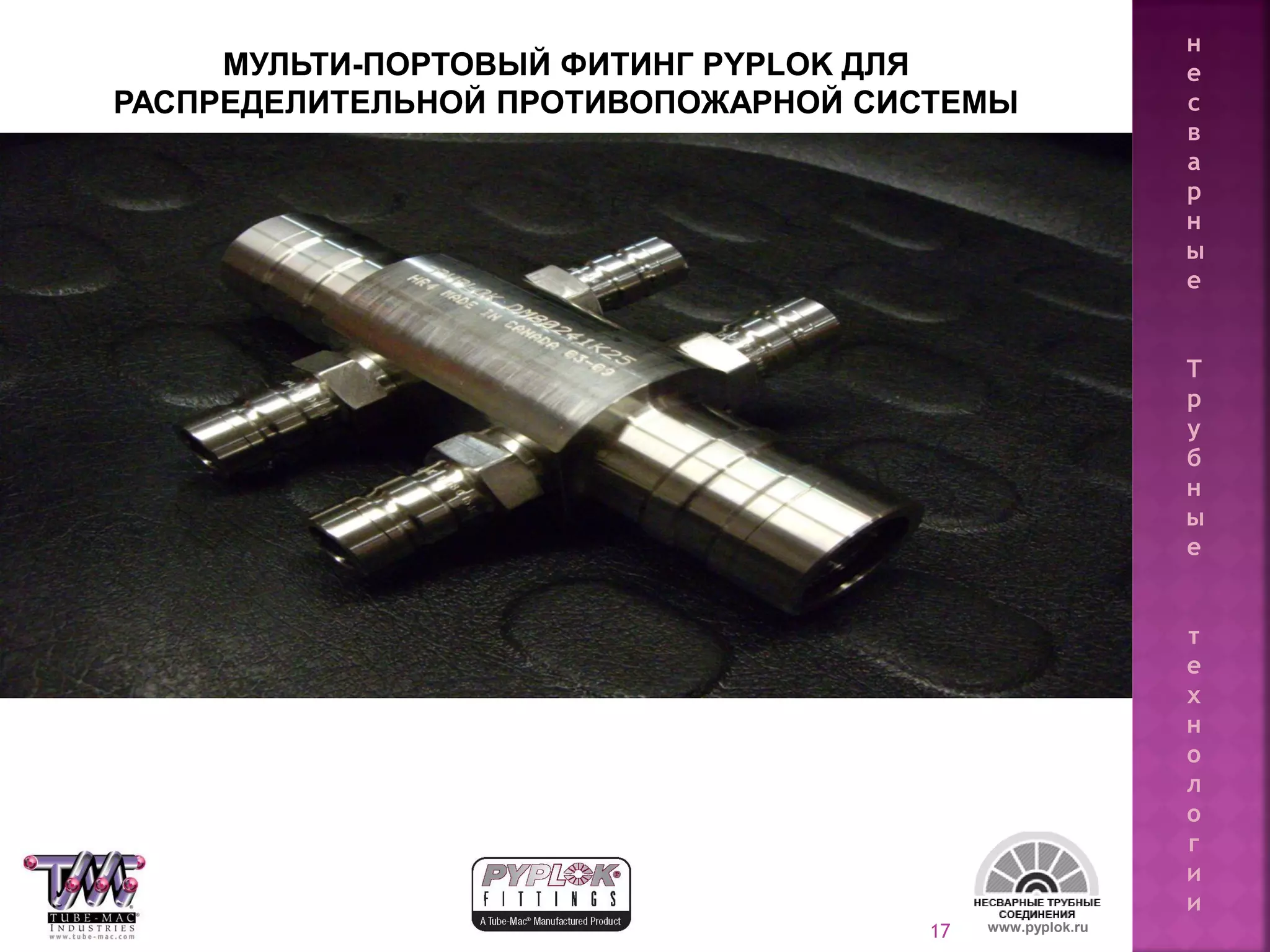

- 17. 17 МУЛЬТИ-ПОРТОВЫЙ ФИТИНГ PYPLOKДЛЯ РАСПРЕДЕЛИТЕЛЬНОЙ ПРОТИВОПОЖАРНОЙ СИСТЕМЫ www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

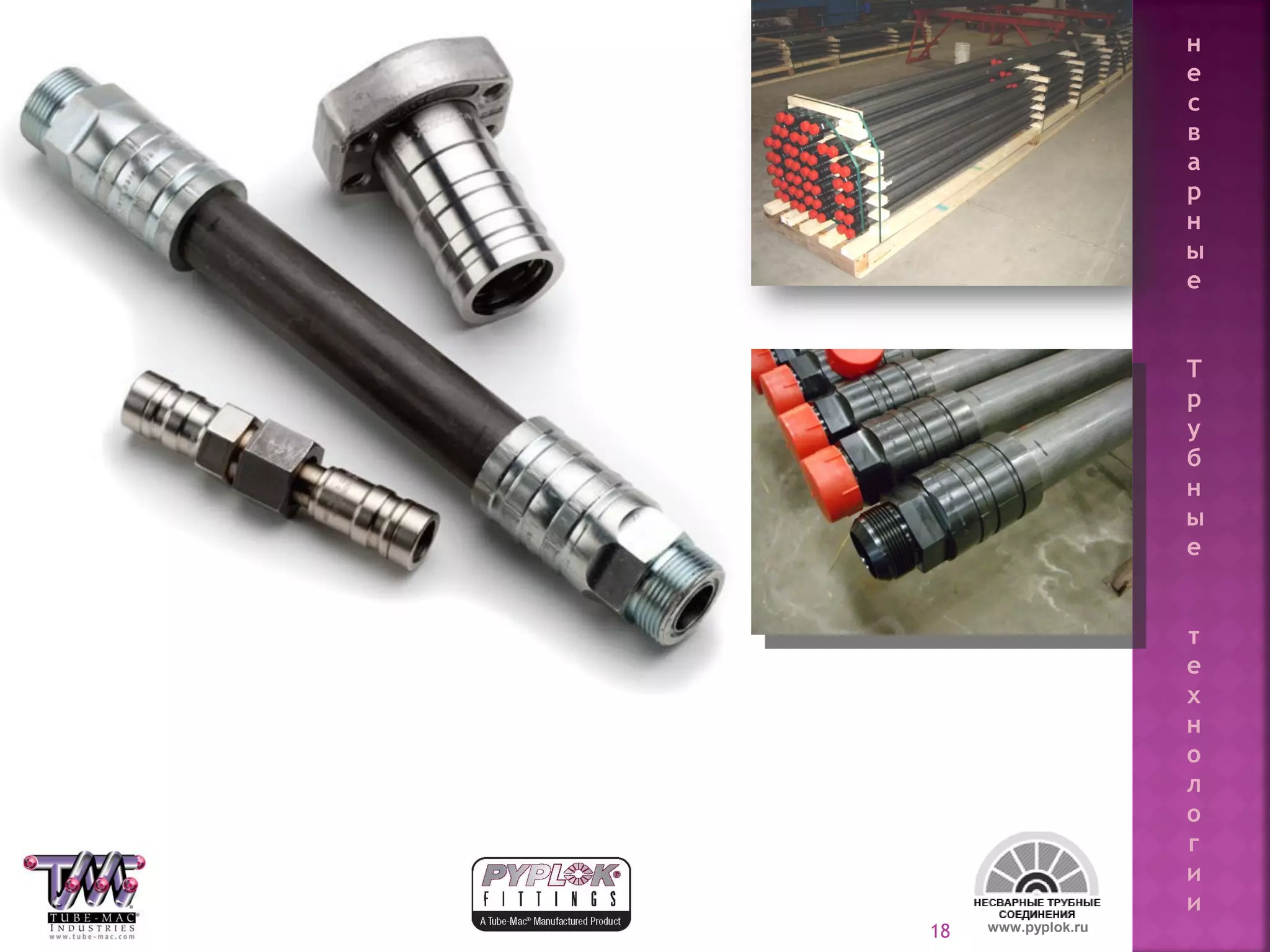

- 18.

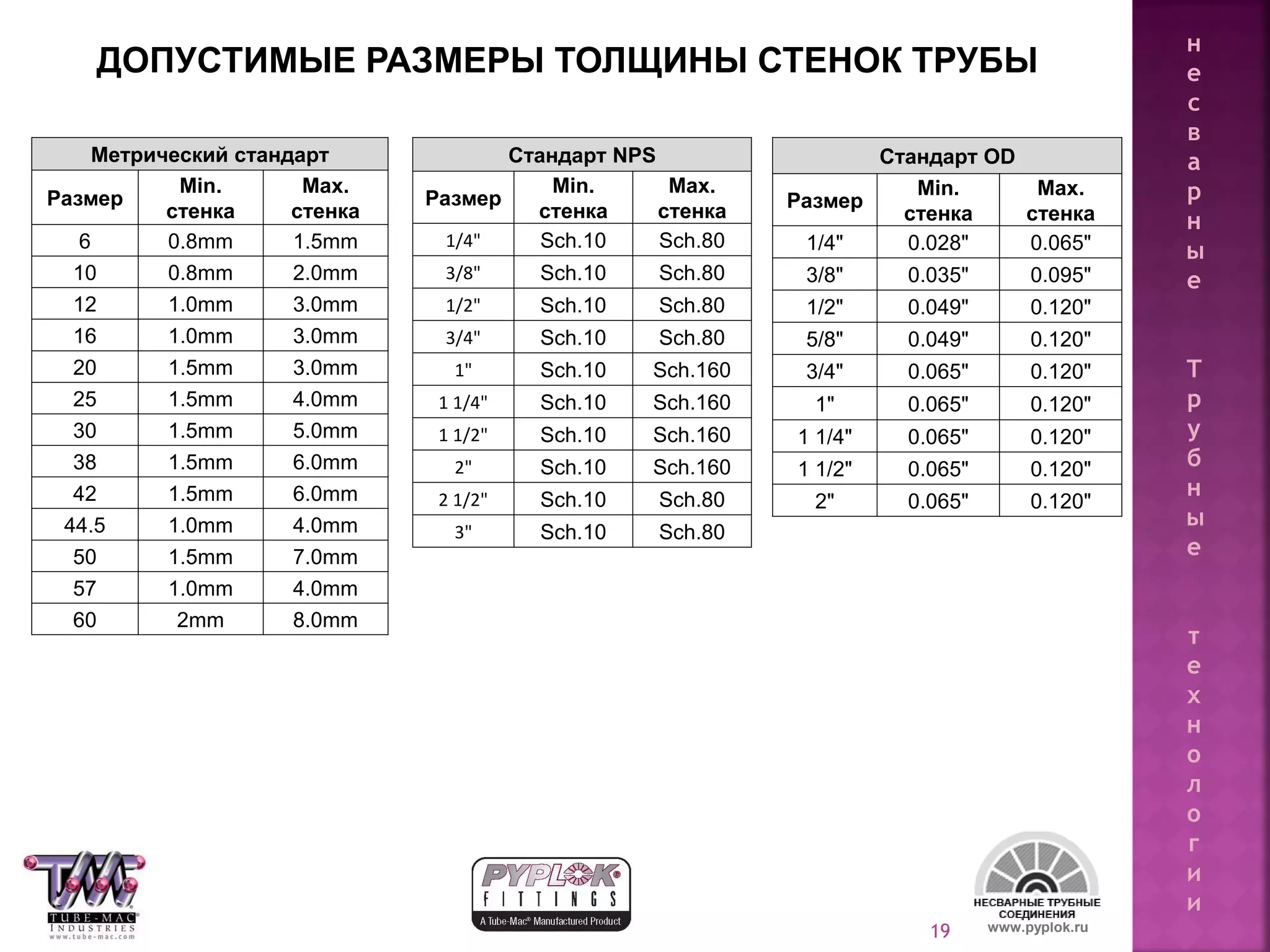

- 19. 19 Стандарт NPS Размер Min. стенка Max. стенка 1/4" Sch.10Sch.80 3/8" Sch.10 Sch.80 1/2" Sch.10 Sch.80 3/4" Sch.10 Sch.80 1" Sch.10 Sch.160 1 1/4" Sch.10 Sch.160 1 1/2" Sch.10 Sch.160 2" Sch.10 Sch.160 2 1/2" Sch.10 Sch.80 3" Sch.10 Sch.80 Стандарт OD Размер Min. стенка Max. стенка 1/4" 0.028" 0.065" 3/8" 0.035" 0.095" 1/2" 0.049" 0.120" 5/8" 0.049" 0.120" 3/4" 0.065" 0.120" 1" 0.065" 0.120" 1 1/4" 0.065" 0.120" 1 1/2" 0.065" 0.120" 2" 0.065" 0.120" Метрический стандарт Размер Min. стенка Max. стенка 6 0.8mm 1.5mm 10 0.8mm 2.0mm 12 1.0mm 3.0mm 16 1.0mm 3.0mm 20 1.5mm 3.0mm 25 1.5mm 4.0mm 30 1.5mm 5.0mm 38 1.5mm 6.0mm 42 1.5mm 6.0mm 44.5 1.0mm 4.0mm 50 1.5mm 7.0mm 57 1.0mm 4.0mm 60 2mm 8.0mm ДОПУСТИМЫЕ РАЗМЕРЫ ТОЛЩИНЫ СТЕНОК ТРУБЫ www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

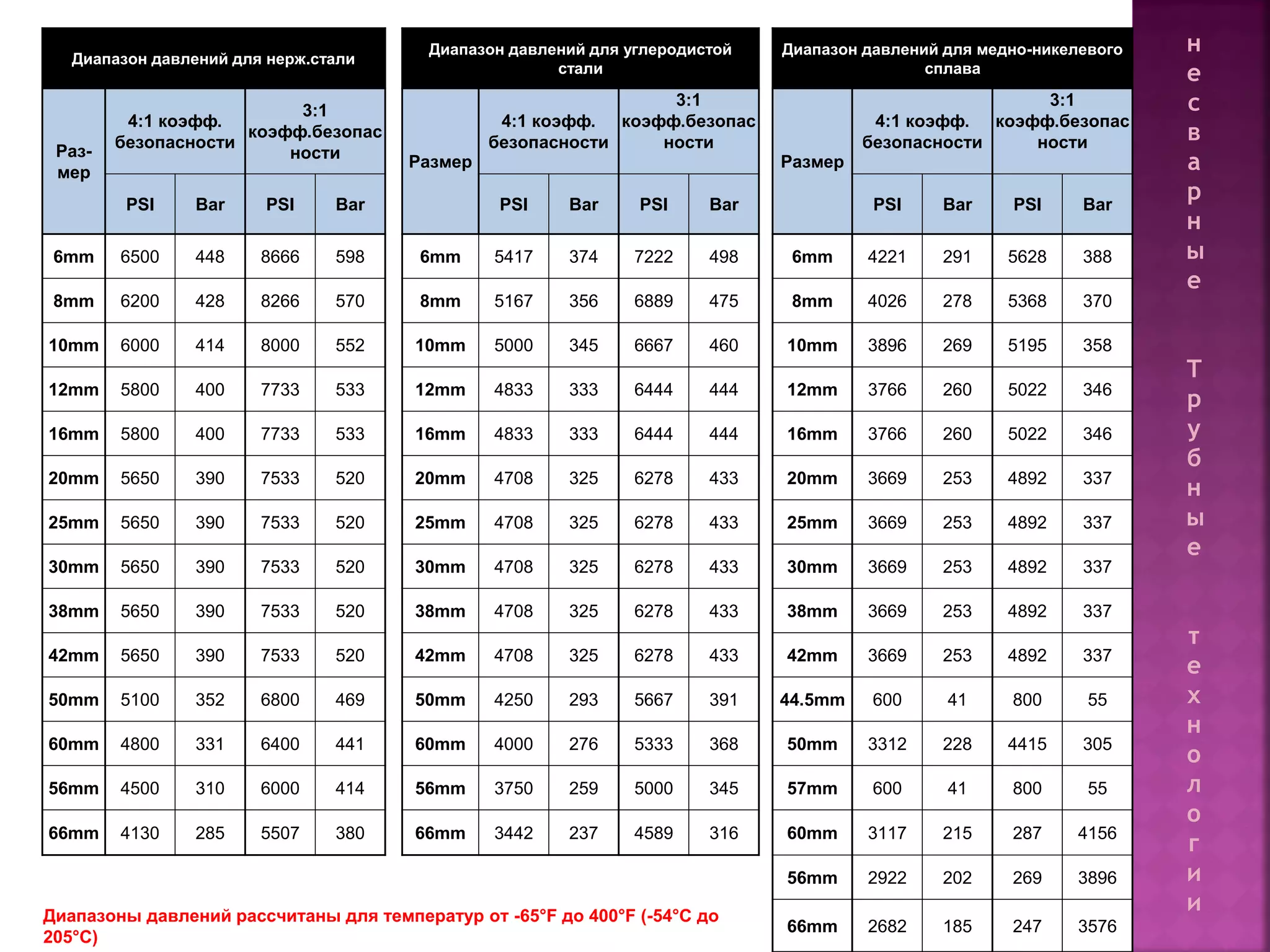

- 20. 20 Диапазон давлений длянерж.стали Диапазон давлений для углеродистой стали Диапазон давлений для медно-никелевого сплава Раз- мер 4:1 коэфф. безопасности 3:1 коэфф.безопас ности Размер 4:1 коэфф. безопасности 3:1 коэфф.безопас ности Размер 4:1 коэфф. безопасности 3:1 коэфф.безопас ности PSI Bar PSI Bar PSI Bar PSI Bar PSI Bar PSI Bar 6mm 6500 448 8666 598 6mm 5417 374 7222 498 6mm 4221 291 5628 388 8mm 6200 428 8266 570 8mm 5167 356 6889 475 8mm 4026 278 5368 370 10mm 6000 414 8000 552 10mm 5000 345 6667 460 10mm 3896 269 5195 358 12mm 5800 400 7733 533 12mm 4833 333 6444 444 12mm 3766 260 5022 346 16mm 5800 400 7733 533 16mm 4833 333 6444 444 16mm 3766 260 5022 346 20mm 5650 390 7533 520 20mm 4708 325 6278 433 20mm 3669 253 4892 337 25mm 5650 390 7533 520 25mm 4708 325 6278 433 25mm 3669 253 4892 337 30mm 5650 390 7533 520 30mm 4708 325 6278 433 30mm 3669 253 4892 337 38mm 5650 390 7533 520 38mm 4708 325 6278 433 38mm 3669 253 4892 337 42mm 5650 390 7533 520 42mm 4708 325 6278 433 42mm 3669 253 4892 337 50mm 5100 352 6800 469 50mm 4250 293 5667 391 44.5mm 600 41 800 55 60mm 4800 331 6400 441 60mm 4000 276 5333 368 50mm 3312 228 4415 305 56mm 4500 310 6000 414 56mm 3750 259 5000 345 57mm 600 41 800 55 66mm 4130 285 5507 380 66mm 3442 237 4589 316 60mm 3117 215 287 4156 56mm 2922 202 269 3896 Диапазоны давлений рассчитаны для температур от -65°F до 400°F (-54°C до 205°C) 66mm 2682 185 247 3576 н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

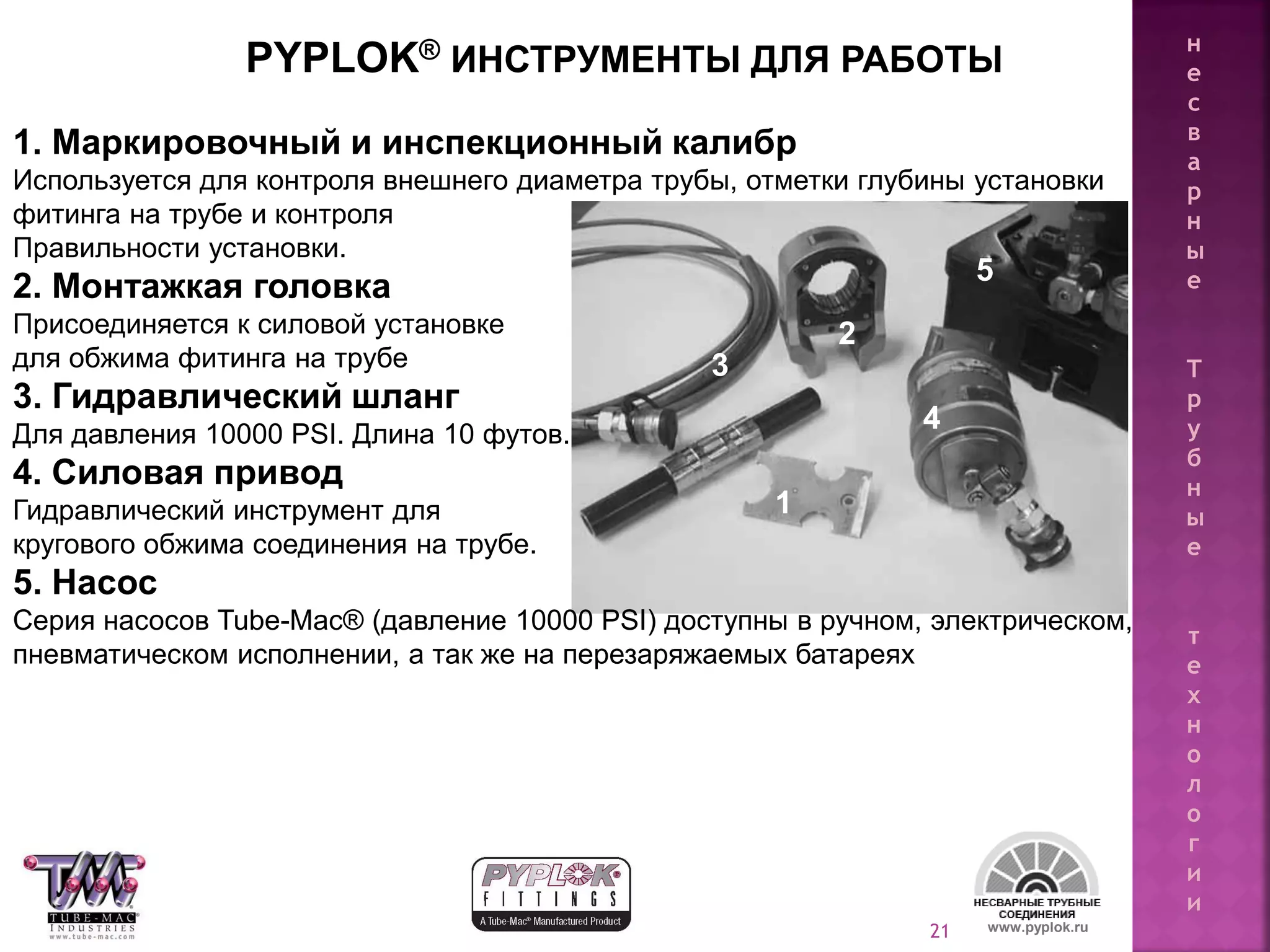

- 21. 21 PYPLOK® ИНСТРУМЕНТЫ ДЛЯРАБОТЫ 1. Маркировочный и инспекционный калибр Используется для контроля внешнего диаметра трубы, отметки глубины установки фитинга на трубе и контроля Правильности установки. 2. Монтажкая головка Присоединяется к силовой установке для обжима фитинга на трубе 3. Гидравлический шланг Для давления 10000 PSI. Длина 10 футов. 4. Силовая привод Гидравлический инструмент для кругового обжима соединения на трубе. 5. Насос Серия насосов Tube-Mac® (давление 10000 PSI) доступны в ручном, электрическом, пневматическом исполнении, а так же на перезаряжаемых батареях www.pyplok.ru 2 1 3 4 5 н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

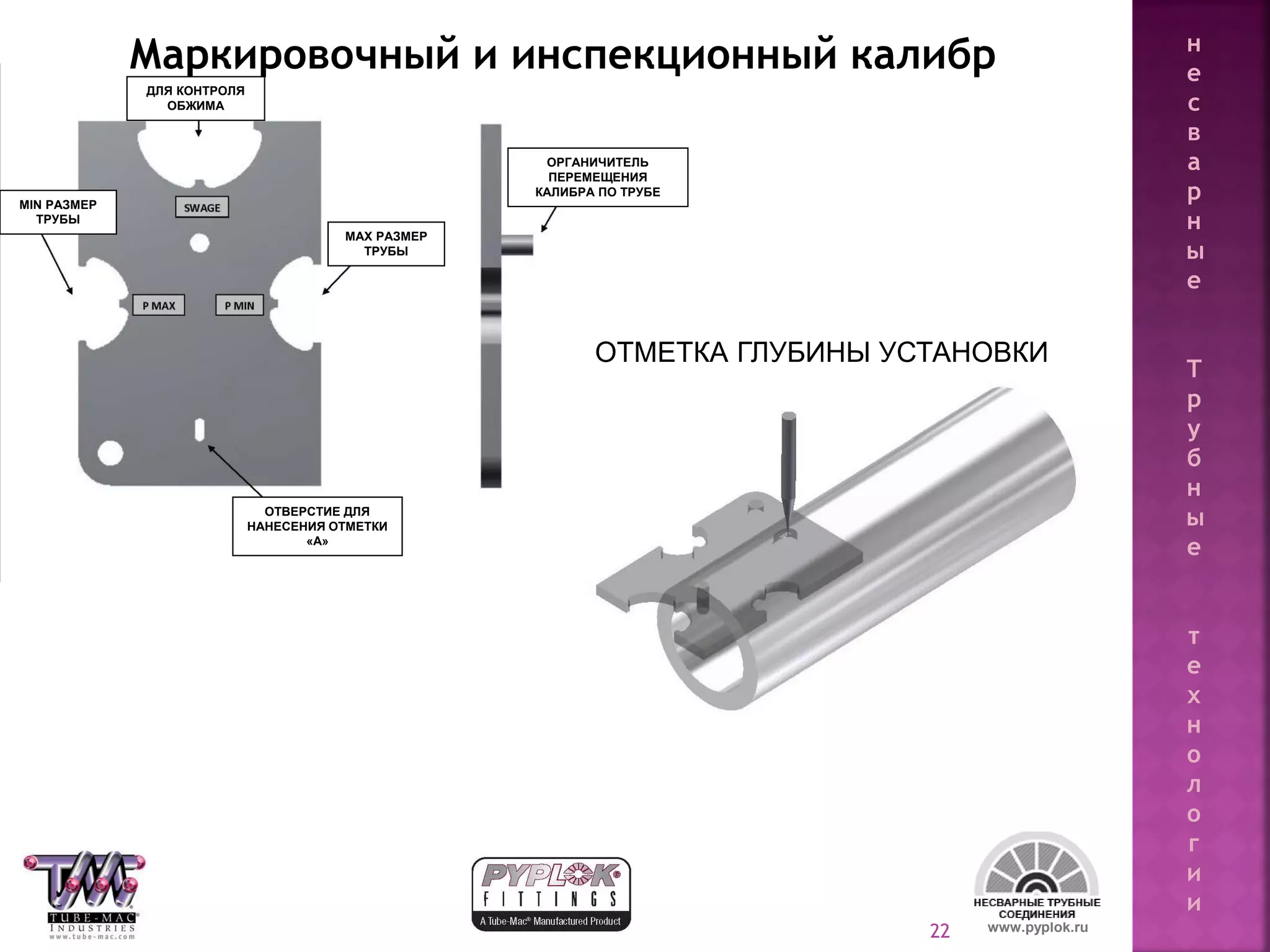

- 22. 22 Маркировочный и инспекционныйкалибр www.pyplok.ru ДЛЯ КОНТРОЛЯ ОБЖИМА MIN РАЗМЕР ТРУБЫ MAX РАЗМЕР ТРУБЫ ОТВЕРСТИЕ ДЛЯ НАНЕСЕНИЯ ОТМЕТКИ «А» ОРГАНИЧИТЕЛЬ ПЕРЕМЕЩЕНИЯ КАЛИБРА ПО ТРУБЕ ОТМЕТКА ГЛУБИНЫ УСТАНОВКИ н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

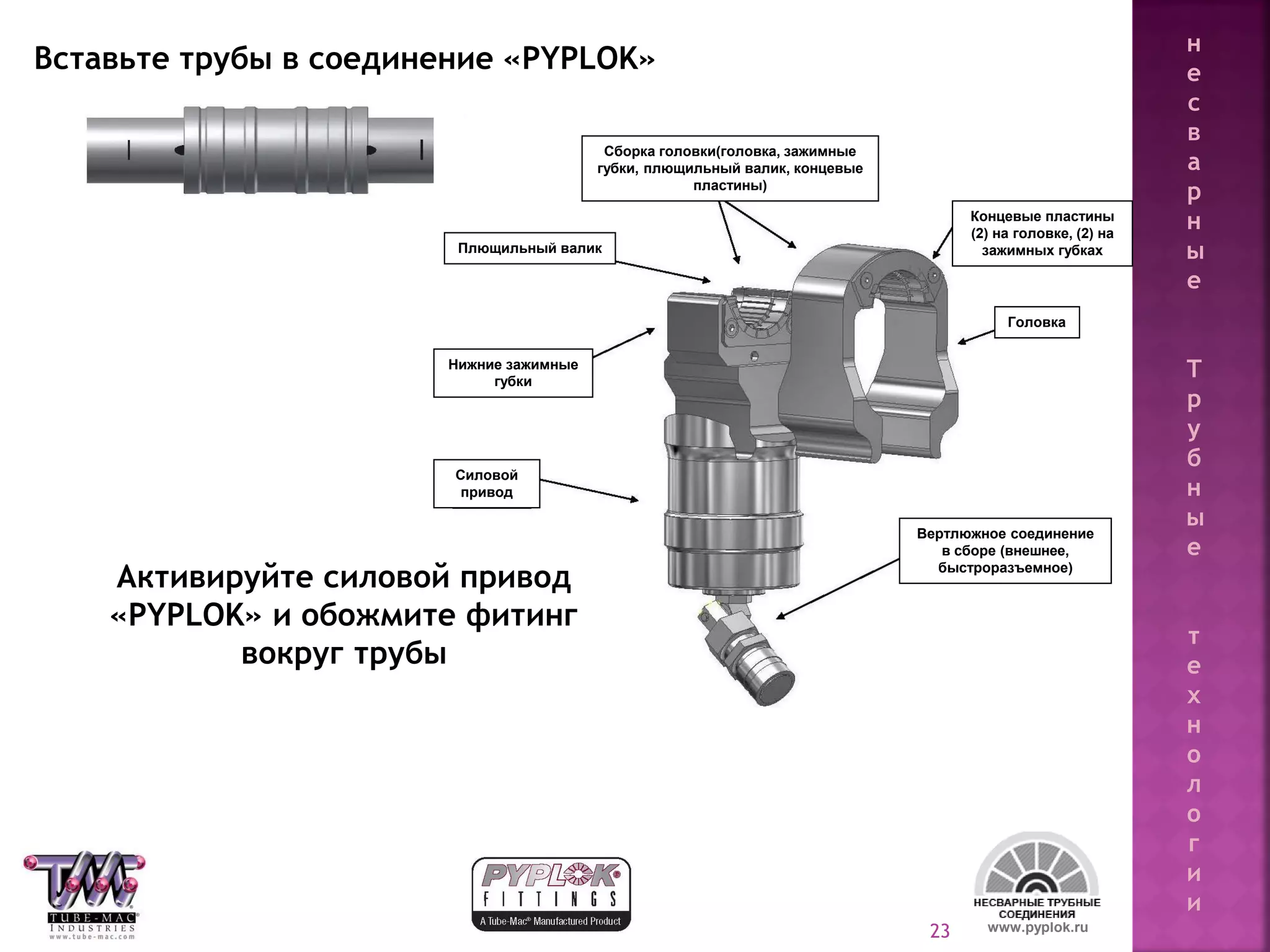

- 23. 23 Вставьте трубы всоединение «PYPLOK» Активируйте силовой привод «PYPLOK» и обожмите фитинг вокруг трубы www.pyplok.ru Сборка головки(головка, зажимные губки, плющильный валик, концевые пластины) Концевые пластины (2) на головке, (2) на зажимных губках Головка Вертлюжное соединение в сборе (внешнее, быстроразъемное) Силовой привод Нижние зажимные губки Плющильный валик н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

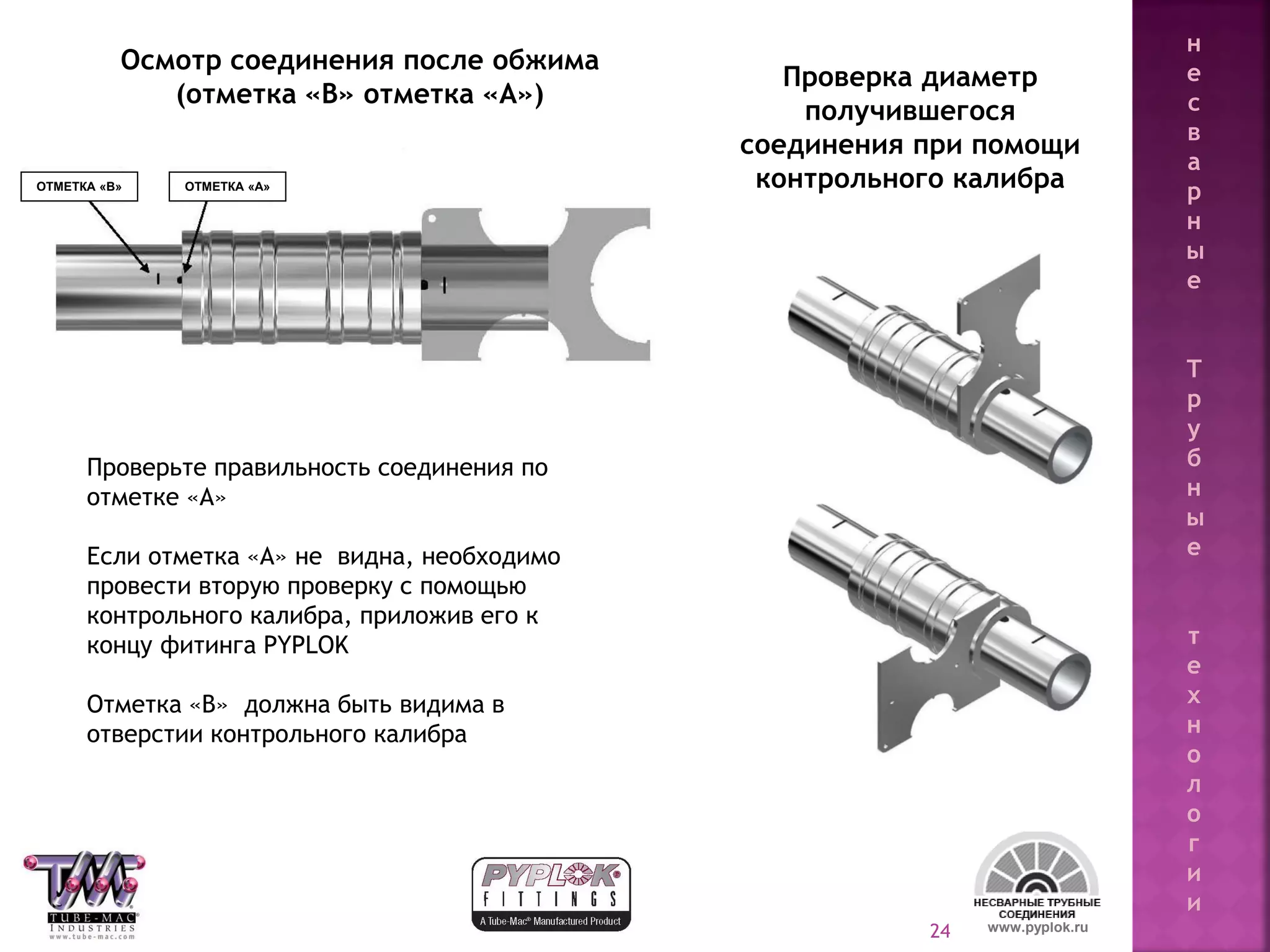

- 24. 24 Проверка диаметр получившегося соединения припомощи контрольного калибра Проверьте правильность соединения по отметке «А» Если отметка «А» не видна, необходимо провести вторую проверку с помощью контрольного калибра, приложив его к концу фитинга PYPLOK Отметка «В» должна быть видима в отверстии контрольного калибра Осмотр соединения после обжима (отметка «В» отметка «А») www.pyplok.ru ОТМЕТКА «В» ОТМЕТКА «А» н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

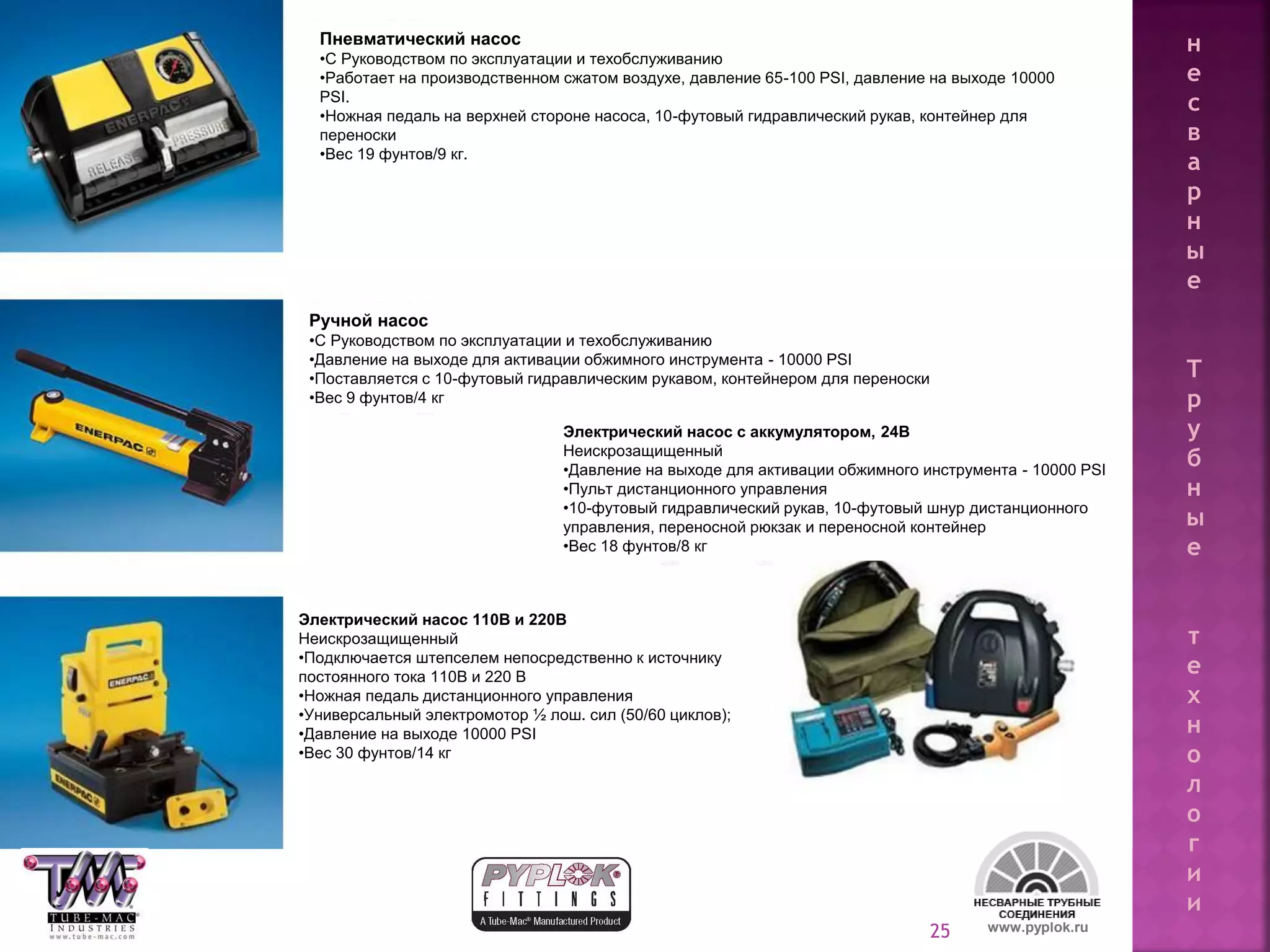

- 25. 25 www.pyplok.ru Пневматический насос •СРуководством по эксплуатации и техобслуживанию •Работает на производственном сжатом воздухе, давление 65-100 PSI, давление на выходе 10000 PSI. •Ножная педаль на верхней стороне насоса, 10-футовый гидравлический рукав, контейнер для переноски •Вес 19 фунтов/9 кг. Ручной насос •С Руководством по эксплуатации и техобслуживанию •Давление на выходе для активации обжимного инструмента - 10000 PSI •Поставляется с 10-футовый гидравлическим рукавом, контейнером для переноски •Вес 9 фунтов/4 кг Электрический насос с аккумулятором, 24В Неискрозащищенный •Давление на выходе для активации обжимного инструмента - 10000 PSI •Пульт дистанционного управления •10-футовый гидравлический рукав, 10-футовый шнур дистанционного управления, переносной рюкзак и переносной контейнер •Вес 18 фунтов/8 кг Электрический насос 110В и 220В Неискрозащищенный •Подключается штепселем непосредственно к источнику постоянного тока 110В и 220 В •Ножная педаль дистанционного управления •Универсальный электромотор ½ лош. сил (50/60 циклов); •Давление на выходе 10000 PSI •Вес 30 фунтов/14 кг н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 26. 26 ОТРЕЗАНИЕ ТРУБЫ ИУДАЛЕНИЕ ПРОТЕКАЮЩЕГО СОЕДИНЕНИЯ www.pyplok.ru БЫСТРЫЙ РЕМОНТ (БЕЗ СВАРКИ) ПРОТЕКАЮЩИХ СВАРНЫХ СОЕДИНЕНИЙ С ПОМОЩЬЮ СОЕДИНЕНИЙ PYPLOK Место проведения: Лесопильное предприятие «Miller Western Sawmill», Западная Канада н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

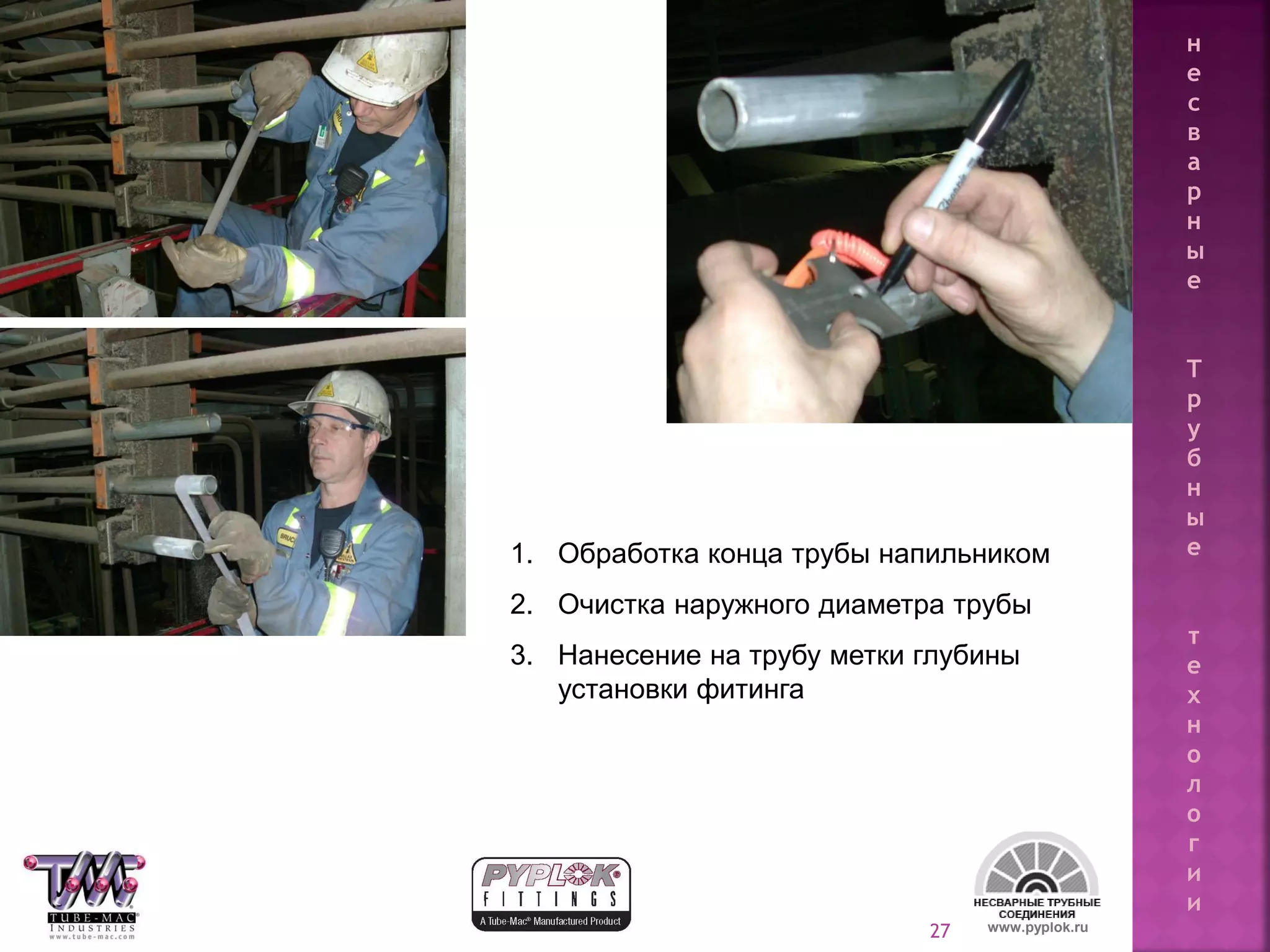

- 27. 27 www.pyplok.ru 1. Обработкаконца трубы напильником 2. Очистка наружного диаметра трубы 3. Нанесение на трубу метки глубины установки фитинга н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

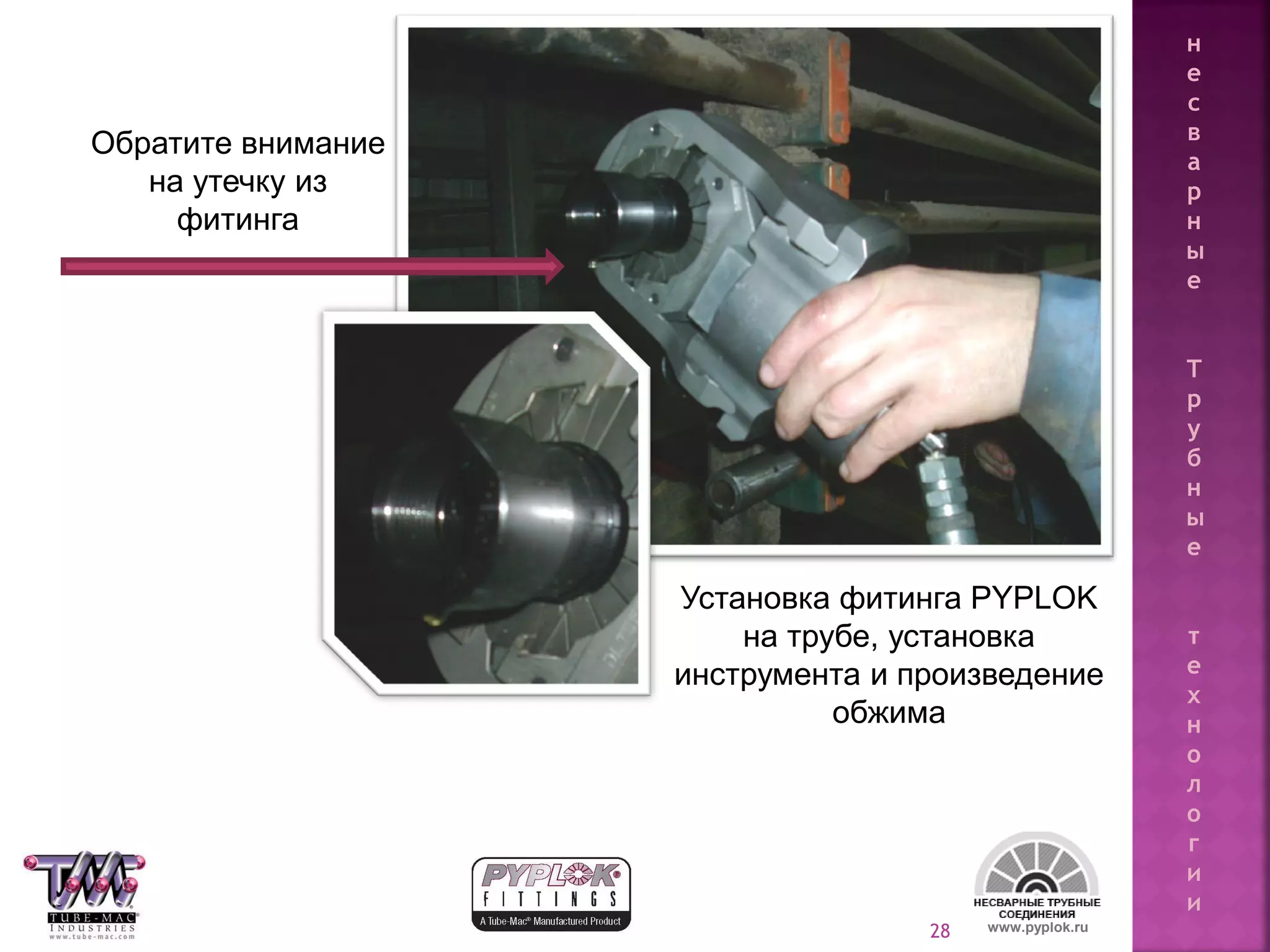

- 28. 28 Установка фитинга PYPLOK натрубе, установка инструмента и произведение обжима www.pyplok.ru Обратите внимание на утечку из фитинга н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

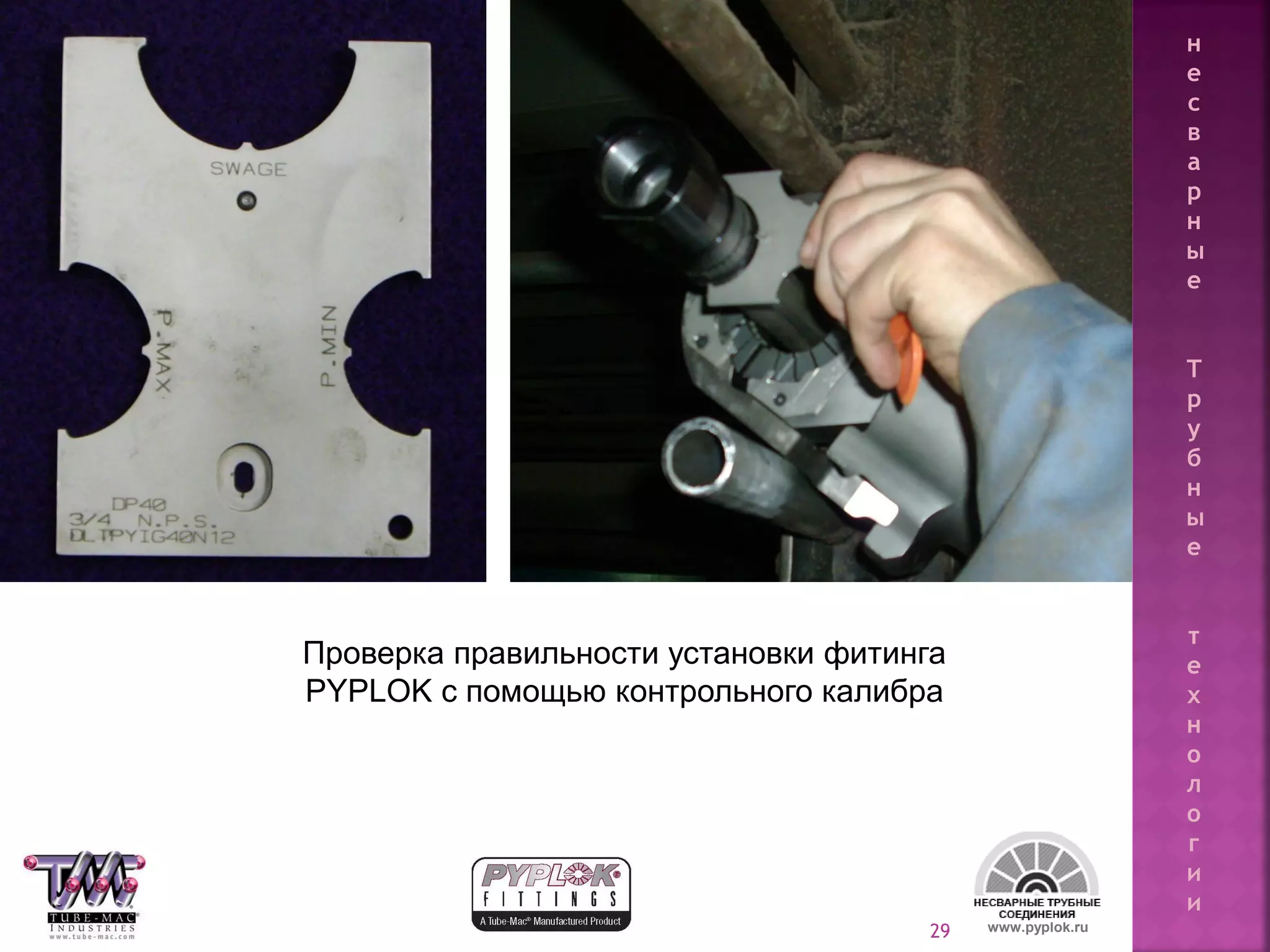

- 29. 29 Проверка правильности установкифитинга PYPLOK с помощью контрольного калибра www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

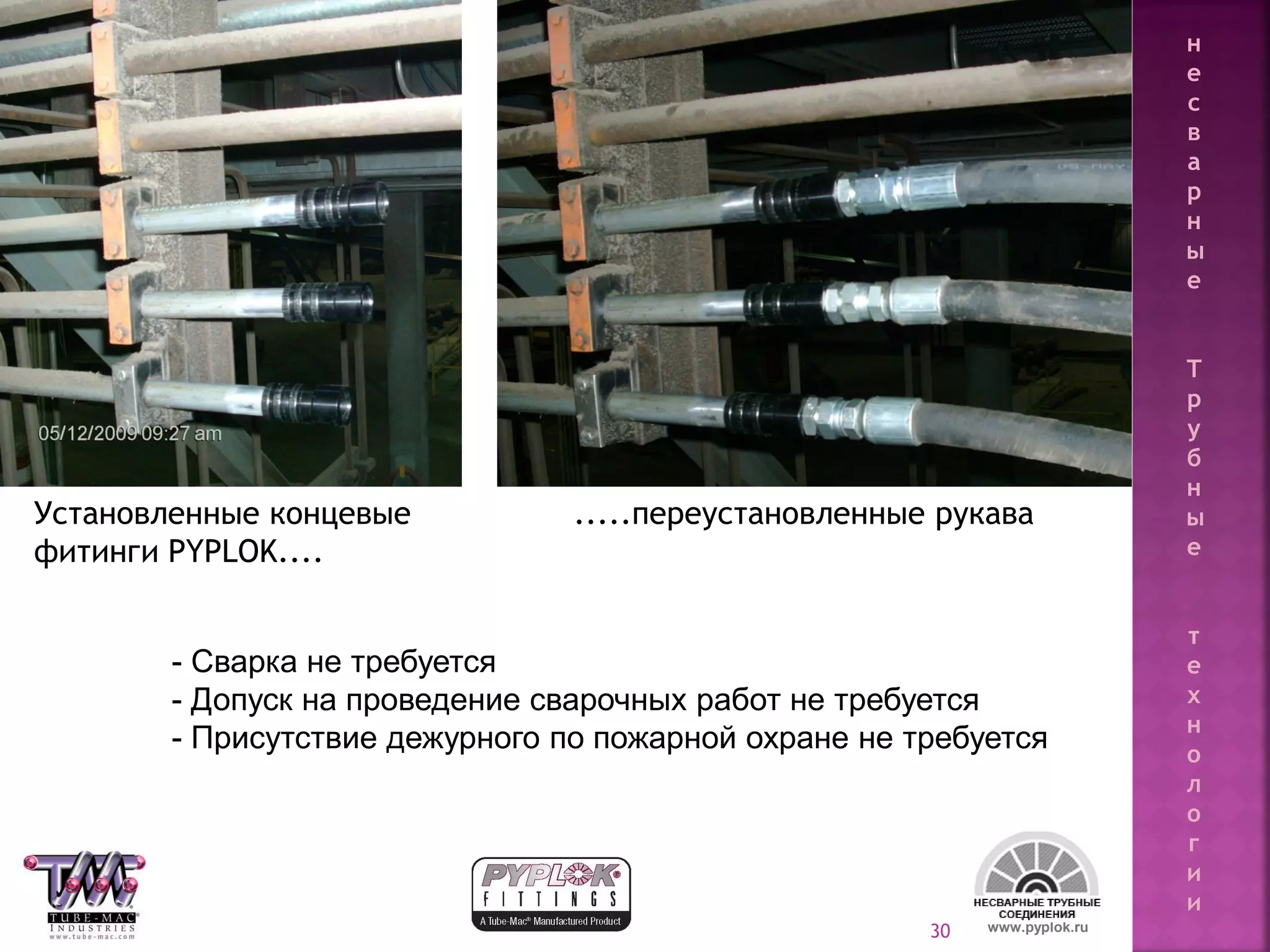

- 30. 30 Установленные концевые фитинги PYPLOK.... .....переустановленныерукава www.pyplok.ru - Сварка не требуется - Допуск на проведение сварочных работ не требуется - Присутствие дежурного по пожарной охране не требуется н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 31.
- 32. 32 www.pyplok.ru ПРЕДУСТАНОВКА ФИТИНГОВС ПОМОЩЬЮ ОБЖИМНЫХ ЩИПЦОВ НА ГИБКИХ ТРУБАХ АЛЬТЕРНАТИВНЫЙ СПОСОБ ОБЖИМА н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 33.

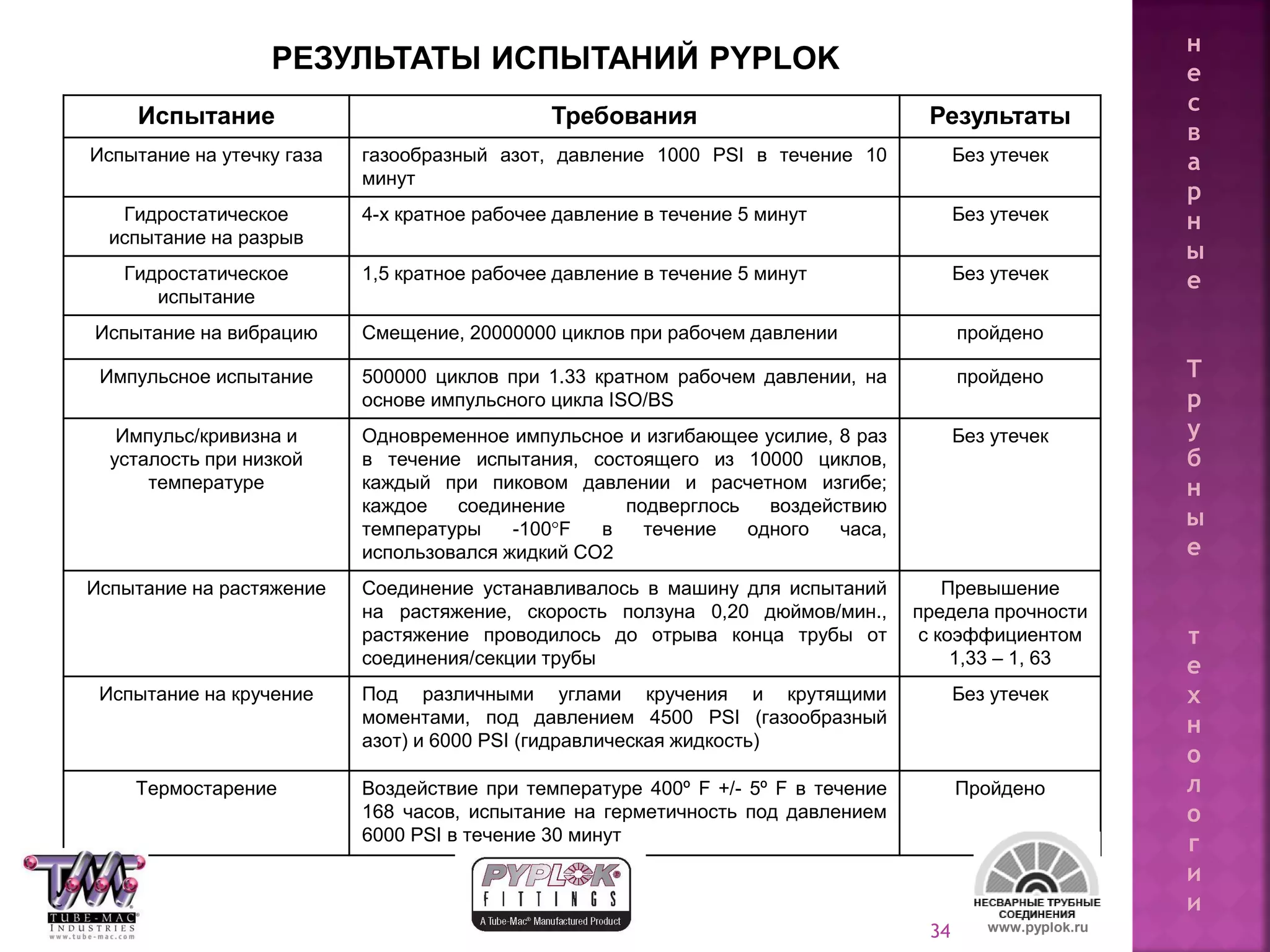

- 34. 34 Испытание Требования Результаты Испытаниена утечку газа газообразный азот, давление 1000 PSI в течение 10 минут Без утечек Гидростатическое испытание на разрыв 4-х кратное рабочее давление в течение 5 минут Без утечек Гидростатическое испытание 1,5 кратное рабочее давление в течение 5 минут Без утечек Испытание на вибрацию Смещение, 20000000 циклов при рабочем давлении пройдено Импульсное испытание 500000 циклов при 1.33 кратном рабочем давлении, на основе импульсного цикла ISO/BS пройдено Импульс/кривизна и усталость при низкой температуре Одновременное импульсное и изгибающее усилие, 8 раз в течение испытания, состоящего из 10000 циклов, каждый при пиковом давлении и расчетном изгибе; каждое соединение подверглось воздействию температуры -100°F в течение одного часа, использовался жидкий СО2 Без утечек Испытание на растяжение Соединение устанавливалось в машину для испытаний на растяжение, скорость ползуна 0,20 дюймов/мин., растяжение проводилось до отрыва конца трубы от соединения/секции трубы Превышение предела прочности с коэффициентом 1,33 – 1, 63 Испытание на кручение Под различными углами кручения и крутящими моментами, под давлением 4500 PSI (газообразный азот) и 6000 PSI (гидравлическая жидкость) Без утечек Термостарение Воздействие при температуре 400º F +/- 5º F в течение 168 часов, испытание на герметичность под давлением 6000 PSI в течение 30 минут Пройдено РЕЗУЛЬТАТЫ ИСПЫТАНИЙ PYPLOK www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 35. 35 CRN 0A12153.5 www.pyplok.ru ОДОБРЕНИЯ ИСЕРТИФИКАТЫ н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 36. 36 РОССИЙСКИЙ МОРСКОЙ РЕГИСТРИ РОСТЕХНАДЗОР www.pyplok.ru ОДОБРЕНИЯ И СЕРТИФИКАТЫ н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

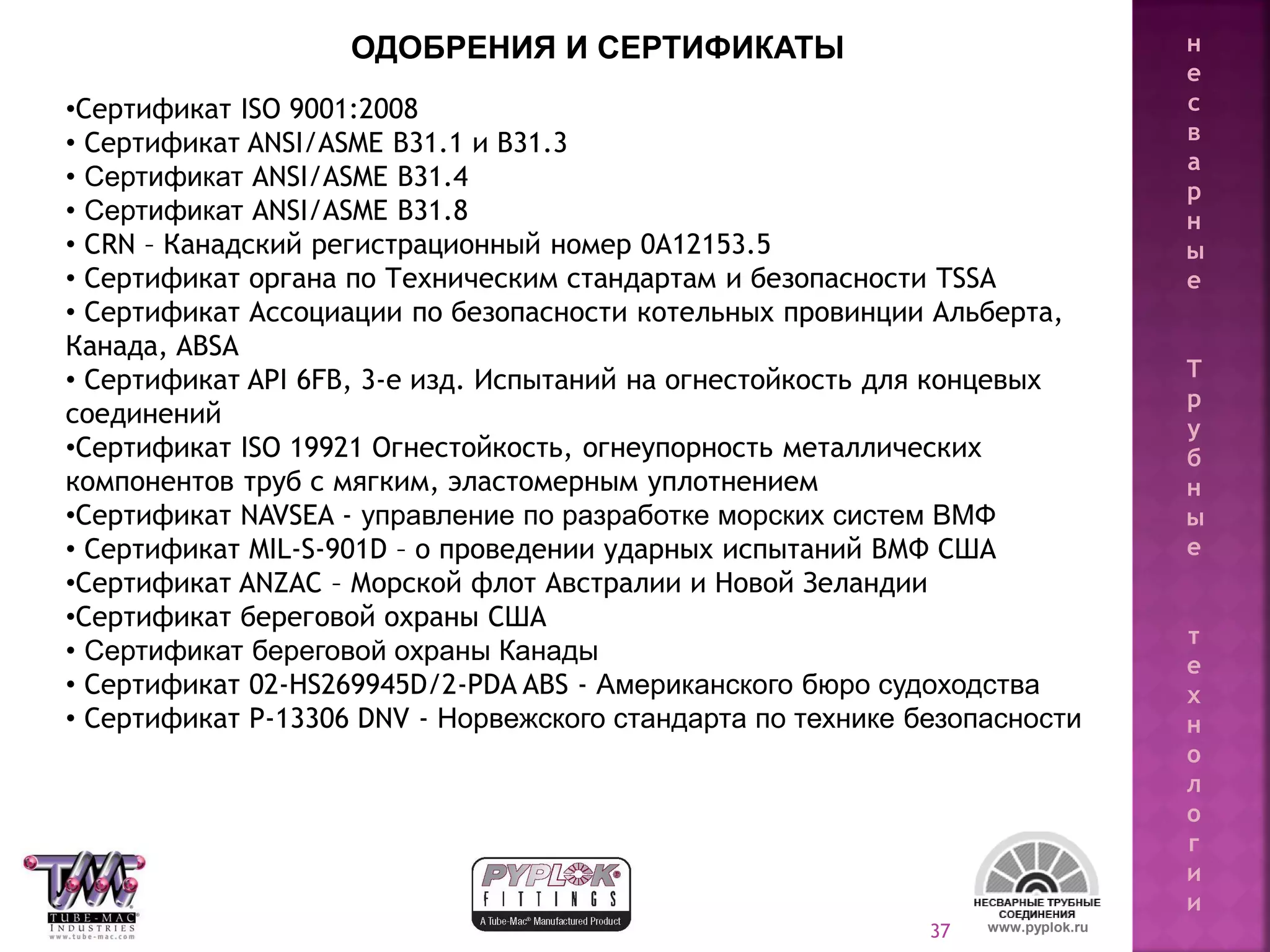

- 37. 37 •Сертификат ISO 9001:2008 •Сертификат ANSI/ASME B31.1 и B31.3 • Сертификат ANSI/ASME B31.4 • Сертификат ANSI/ASME B31.8 • CRN – Канадский регистрационный номер 0A12153.5 • Сертификат органа по Техническим стандартам и безопасности TSSA • Сертификат Ассоциации по безопасности котельных провинции Альберта, Канада, ABSA • Сертификат API 6FB, 3-е изд. Испытаний на огнестойкость для концевых соединений •Сертификат ISO 19921 Огнестойкость, огнеупорность металлических компонентов труб с мягким, эластомерным уплотнением •Сертификат NAVSEA - управление по разработке морских систем ВМФ • Сертификат MIL-S-901D – о проведении ударных испытаний ВМФ США •Сертификат ANZAC – Морской флот Австралии и Новой Зеландии •Сертификат береговой охраны США • Сертификат береговой охраны Канады • Сертификат 02-HS269945D/2-PDA ABS - Американского бюро судоходства • Сертификат P-13306 DNV - Норвежского стандарта по технике безопасности www.pyplok.ru ОДОБРЕНИЯ И СЕРТИФИКАТЫ н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

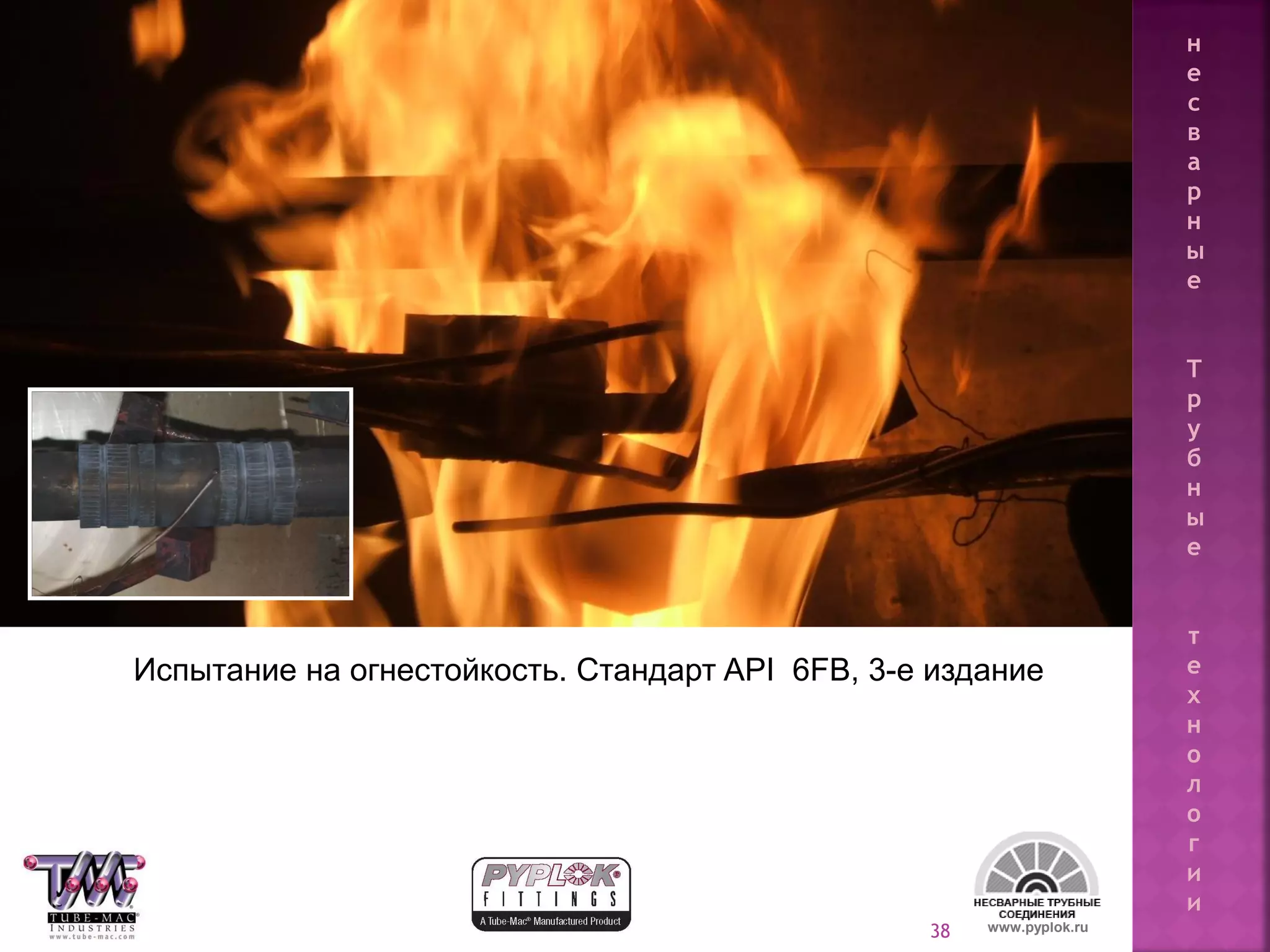

- 38. 38 Испытание на огнестойкость.Стандарт API 6FB, 3-е издание www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

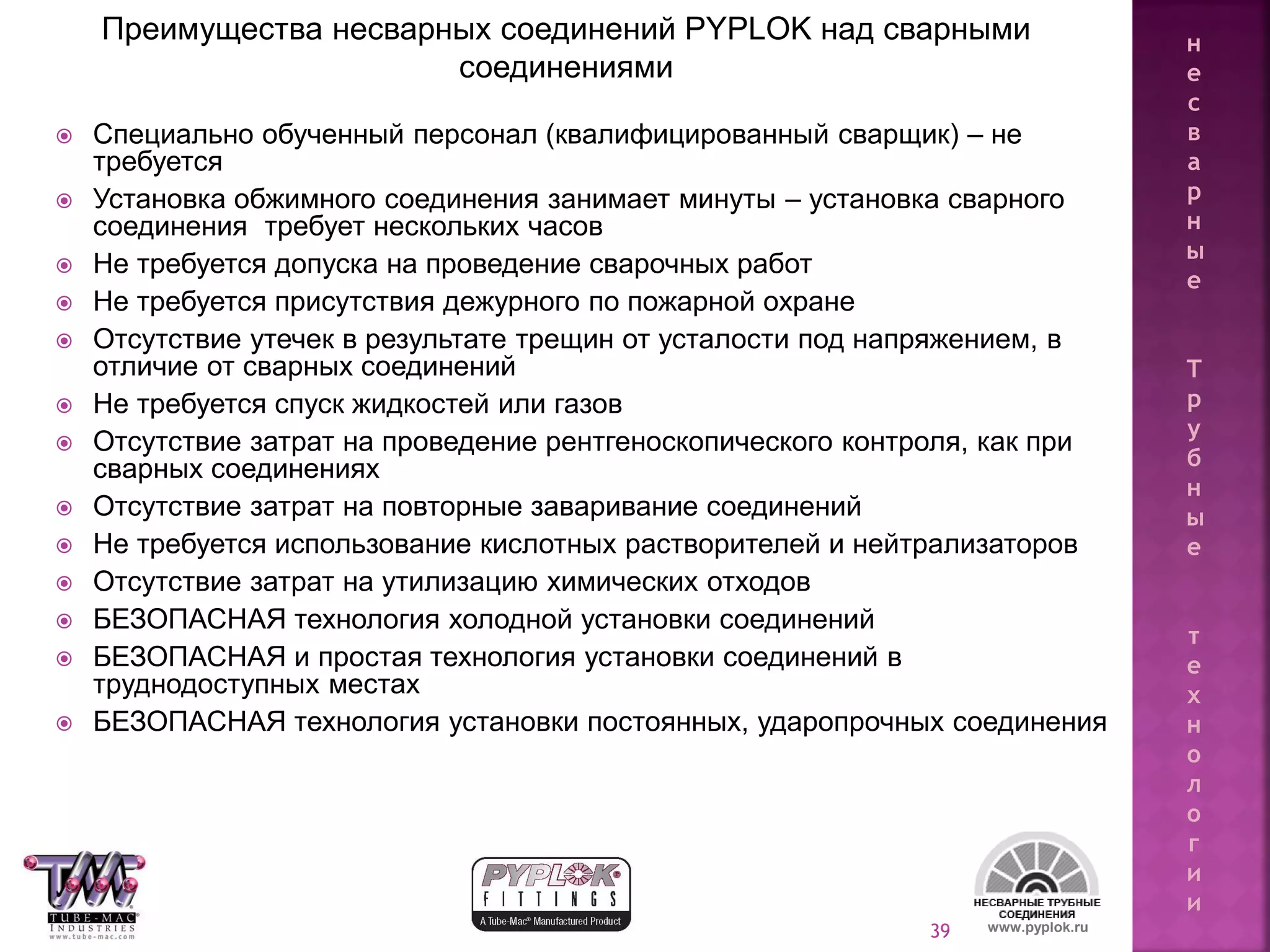

- 39. 39 Специально обученныйперсонал (квалифицированный сварщик) – не требуется Установка обжимного соединения занимает минуты – установка сварного соединения требует нескольких часов Не требуется допуска на проведение сварочных работ Не требуется присутствия дежурного по пожарной охране Отсутствие утечек в результате трещин от усталости под напряжением, в отличие от сварных соединений Не требуется спуск жидкостей или газов Отсутствие затрат на проведение рентгеноскопического контроля, как при сварных соединениях Отсутствие затрат на повторные заваривание соединений Не требуется использование кислотных растворителей и нейтрализаторов Отсутствие затрат на утилизацию химических отходов БЕЗОПАСНАЯ технология холодной установки соединений БЕЗОПАСНАЯ и простая технология установки соединений в труднодоступных местах БЕЗОПАСНАЯ технология установки постоянных, ударопрочных соединения Преимущества несварных соединений PYPLOK над сварными соединениями www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 40. 40 ОБЫЧНЫЙ МЕТОД СВАРКИ: НОВЫЙ МЕТОД PYPLOK: Стоимость материалов $3,096.00 $11, 657.00 Стоимость установки $23, 832.00 $2, 992.00 Затраты на контроль (рентгеноскопия или калибр «Pyplok») $15, 880.00 $1, 056.00 Общие затраты на материалы и установку $42, 808.00 $15, 705.00 Реальные затраты на установку (в долларах США): Кол-во человеко-часов Стоимость работы Стоимость материалов Общая стоимость Сварка 992.8 $39, 712.00 $3, 096.00 $42, 808.00 Pyplok 101.2 $4, 048.00 $11, 657.00 $15, 705.00 Разница (891.6) ($35, 664.00) $8, 561.00 ($27, 103.00) Общая экономия *890 человеко- часов 89% Экономии на стоимости работ Материалы дороже 65% общей экономии *890 человеко-часов эквивалентно сохраненным 23 дням при условии 4 человека x 10 часов рабочая смена. ЦЕНОВОЕ СРАВНЕНИЕ УСТАНОВКИ 394 ФИТИНГОВ PYPLOK различных размеров и из различных материалов на корабле ВМС США Harry W.Hill (DD-986) н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

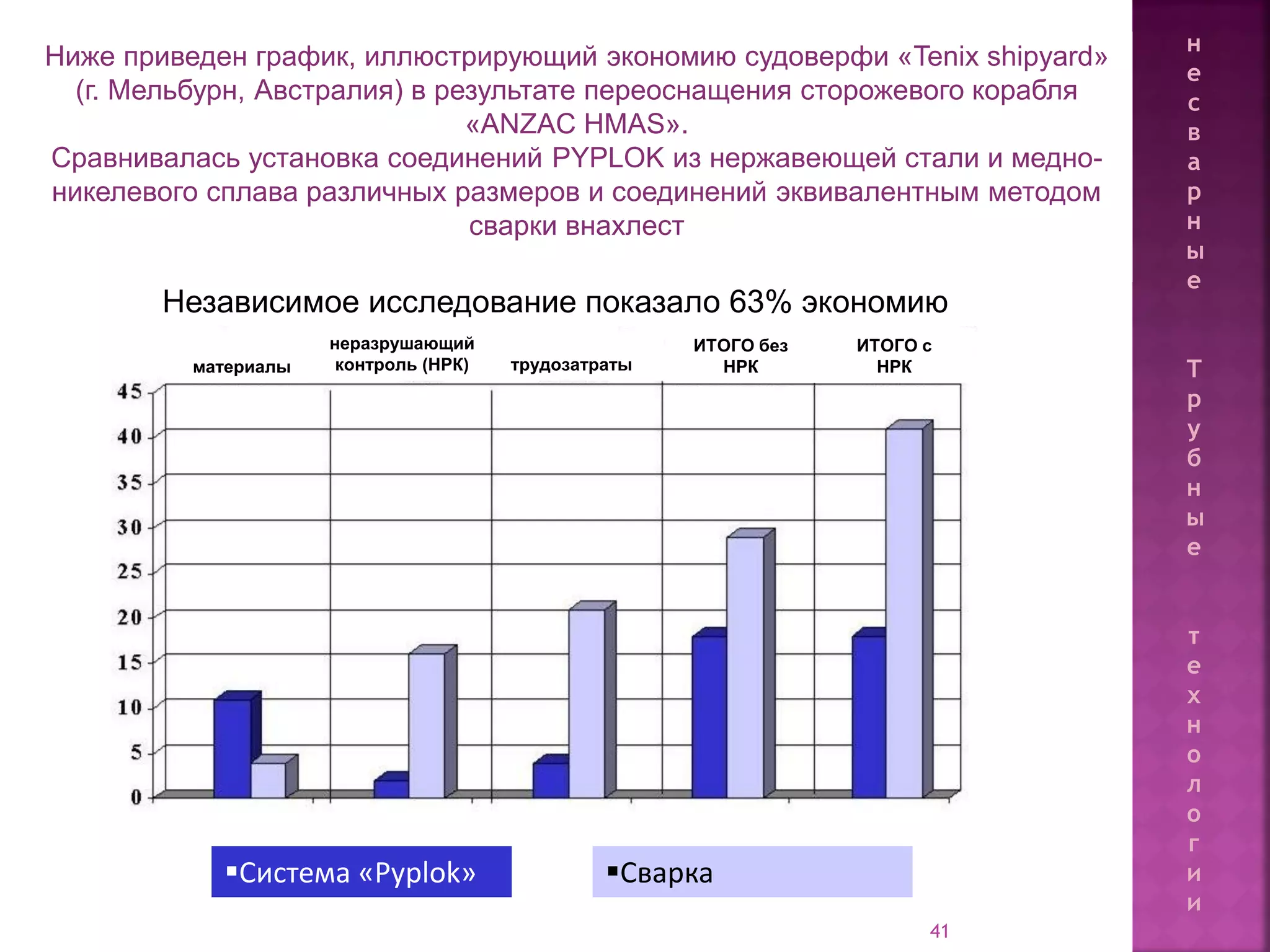

- 41. 41 Ниже приведен график,иллюстрирующий экономию судоверфи «Tenix shipyard» (г. Мельбурн, Австралия) в результате переоснащения сторожевого корабля «ANZAC HMAS». Сравнивалась установка соединений PYPLOK из нержавеющей стали и медно- никелевого сплава различных размеров и соединений эквивалентным методом сварки внахлест Система «Pyplok» Сварка материалы неразрушающий контроль (НРК) трудозатраты ИТОГО без НРК ИТОГО с НРК Независимое исследование показало 63% экономию н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

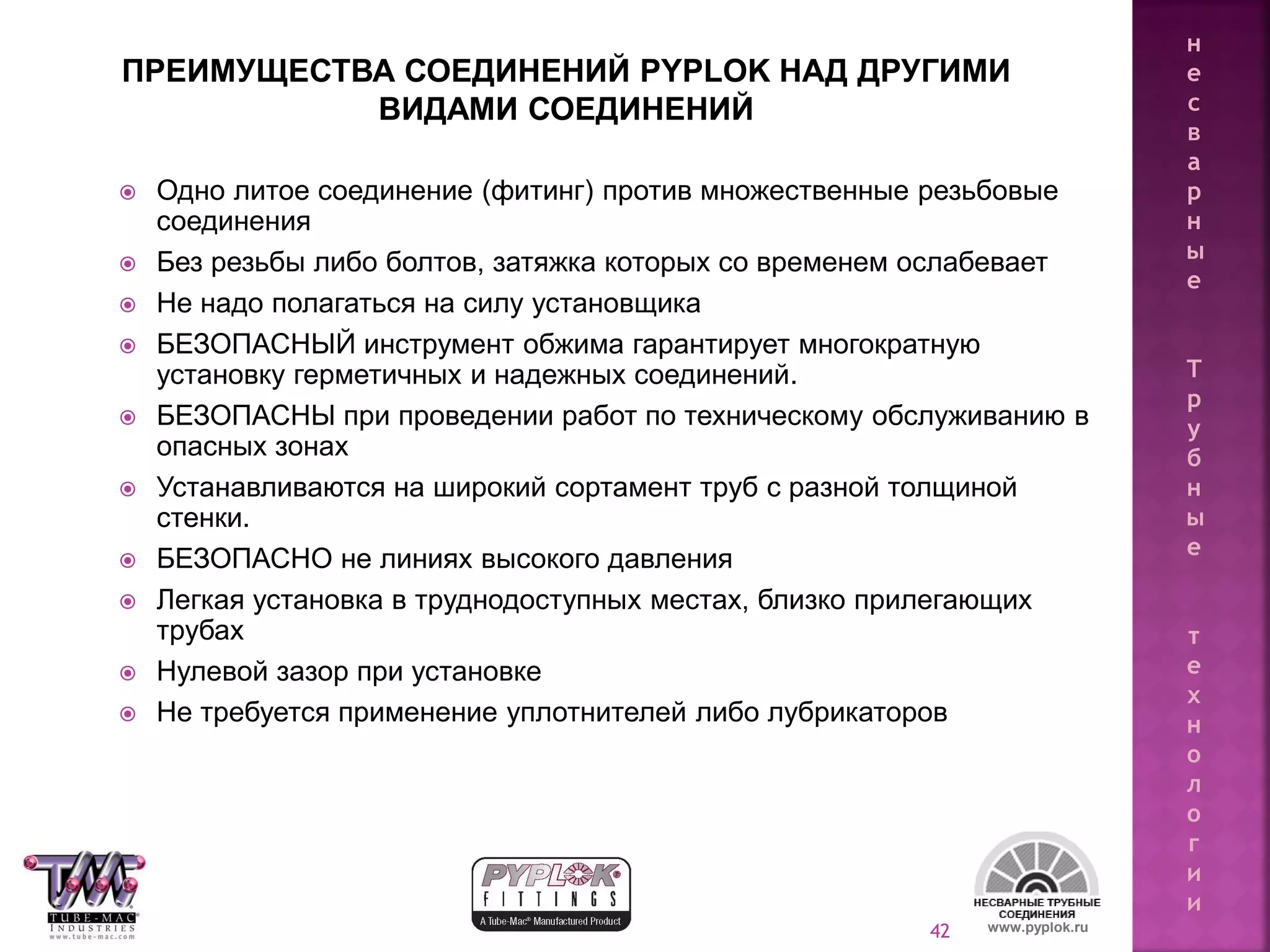

- 42. 42 ПРЕИМУЩЕСТВА СОЕДИНЕНИЙ PYPLOKНАД ДРУГИМИ ВИДАМИ СОЕДИНЕНИЙ Одно литое соединение (фитинг) против множественные резьбовые соединения Без резьбы либо болтов, затяжка которых со временем ослабевает Не надо полагаться на силу установщика БЕЗОПАСНЫЙ инструмент обжима гарантирует многократную установку герметичных и надежных соединений. БЕЗОПАСНЫ при проведении работ по техническому обслуживанию в опасных зонах Устанавливаются на широкий сортамент труб с разной толщиной стенки. БЕЗОПАСНО не линиях высокого давления Легкая установка в труднодоступных местах, близко прилегающих трубах Нулевой зазор при установке Не требуется применение уплотнителей либо лубрикаторов www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

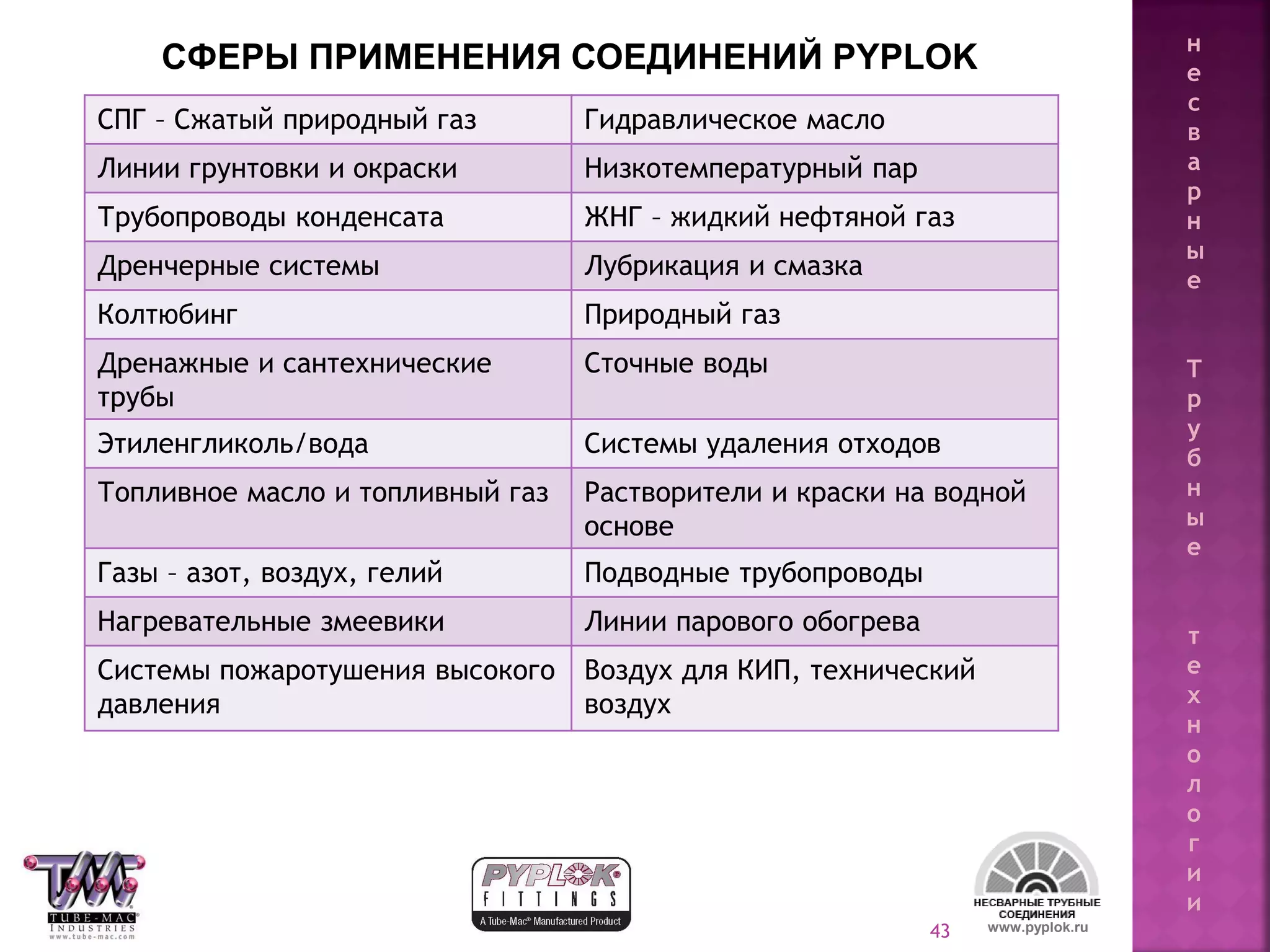

- 43. 43 СПГ – Сжатыйприродный газ Гидравлическое масло Линии грунтовки и окраски Низкотемпературный пар Трубопроводы конденсата ЖНГ – жидкий нефтяной газ Дренчерные системы Лубрикация и смазка Колтюбинг Природный газ Дренажные и сантехнические трубы Сточные воды Этиленгликоль/вода Системы удаления отходов Топливное масло и топливный газ Растворители и краски на водной основе Газы – азот, воздух, гелий Подводные трубопроводы Нагревательные змеевики Линии парового обогрева Системы пожаротушения высокого давления Воздух для КИП, технический воздух www.pyplok.ru СФЕРЫ ПРИМЕНЕНИЯ СОЕДИНЕНИЙ PYPLOK н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

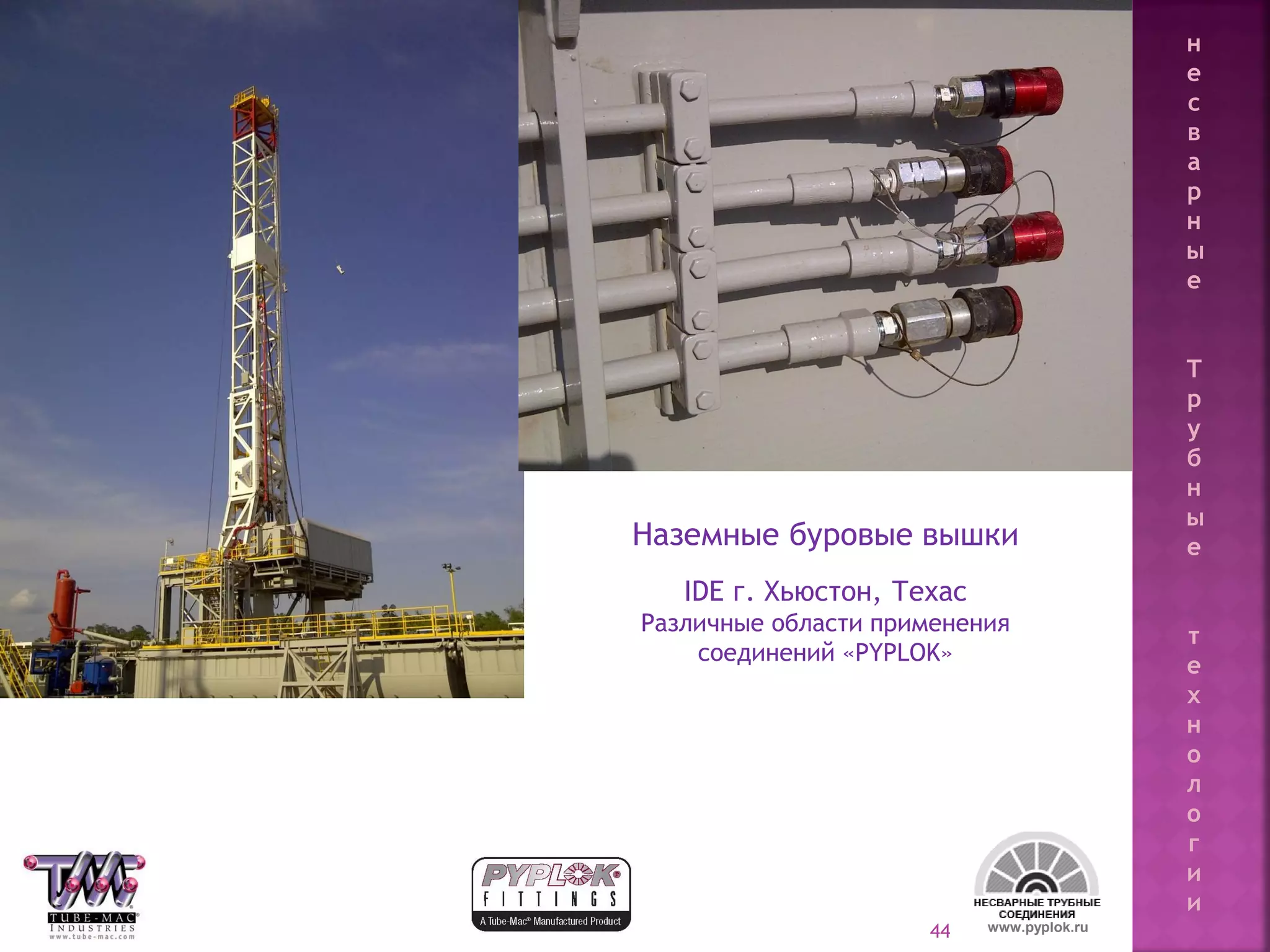

- 44. 44 Наземные буровые вышки IDEг. Хьюстон, Техас Различные области применения соединений «PYPLOK» www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

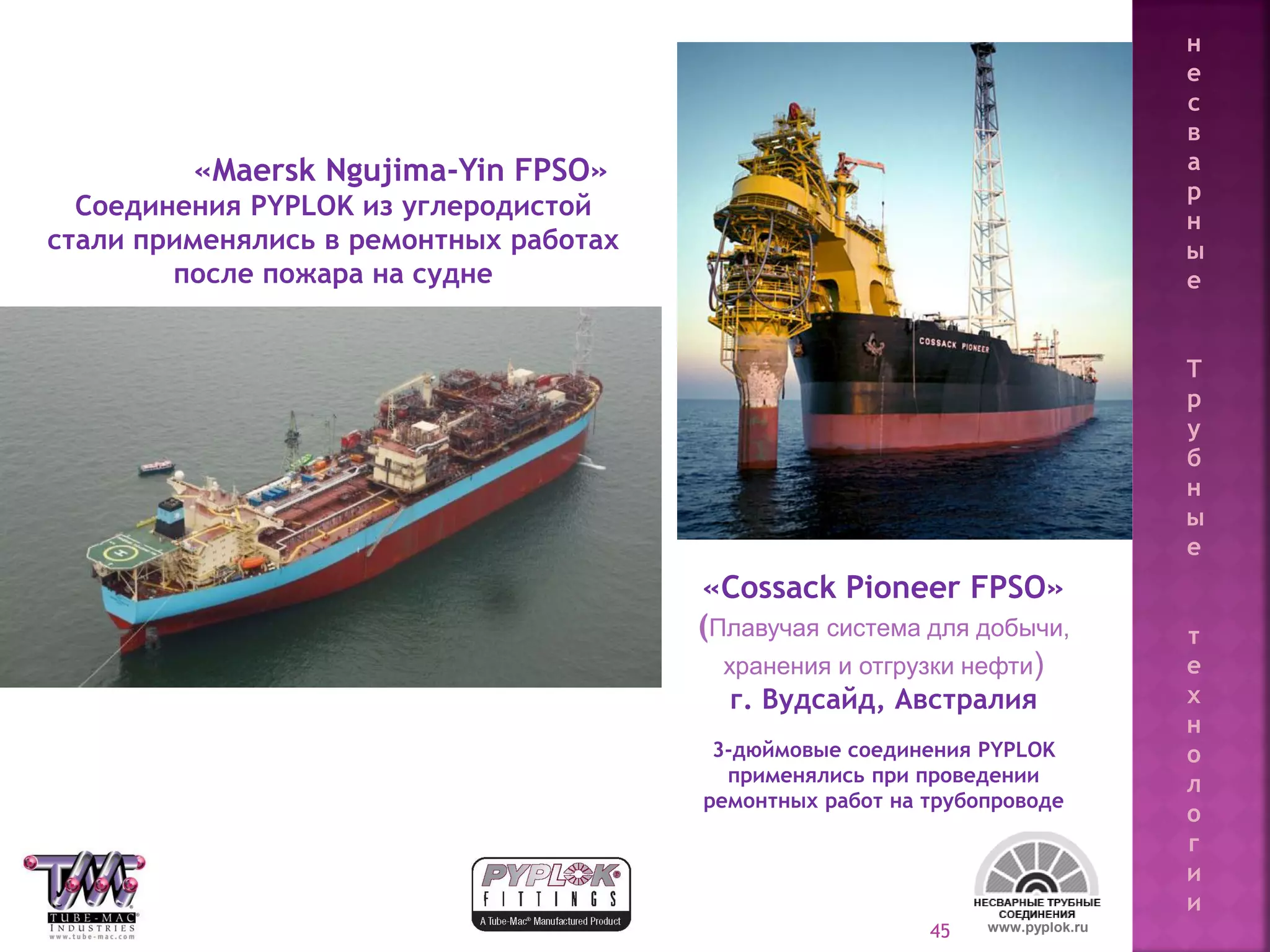

- 45. 45 «Maersk Ngujima-Yin FPSO» СоединенияPYPLOK из углеродистой стали применялись в ремонтных работах после пожара на судне «Cossack Pioneer FPSO» (Плавучая система для добычи, хранения и отгрузки нефти) г. Вудсайд, Австралия 3-дюймовые соединения PYPLOK применялись при проведении ремонтных работ на трубопроводе www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

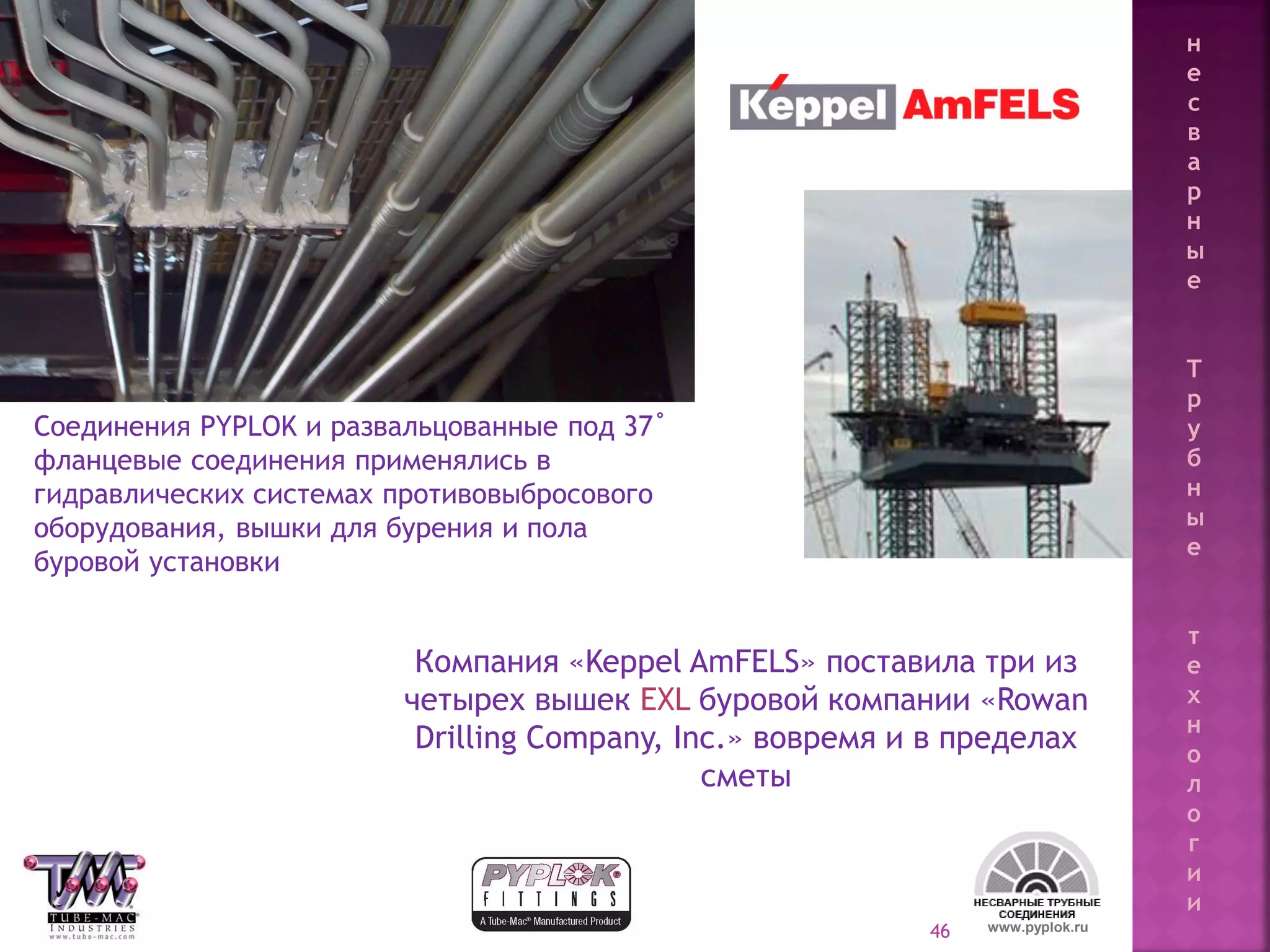

- 46. 46 Компания «Keppel AmFELS»поставила три из четырех вышек EXL буровой компании «Rowan Drilling Company, Inc.» вовремя и в пределах сметы Соединения PYPLOK и развальцованные под 37˚ фланцевые соединения применялись в гидравлических системах противовыбросового оборудования, вышки для бурения и пола буровой установки www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

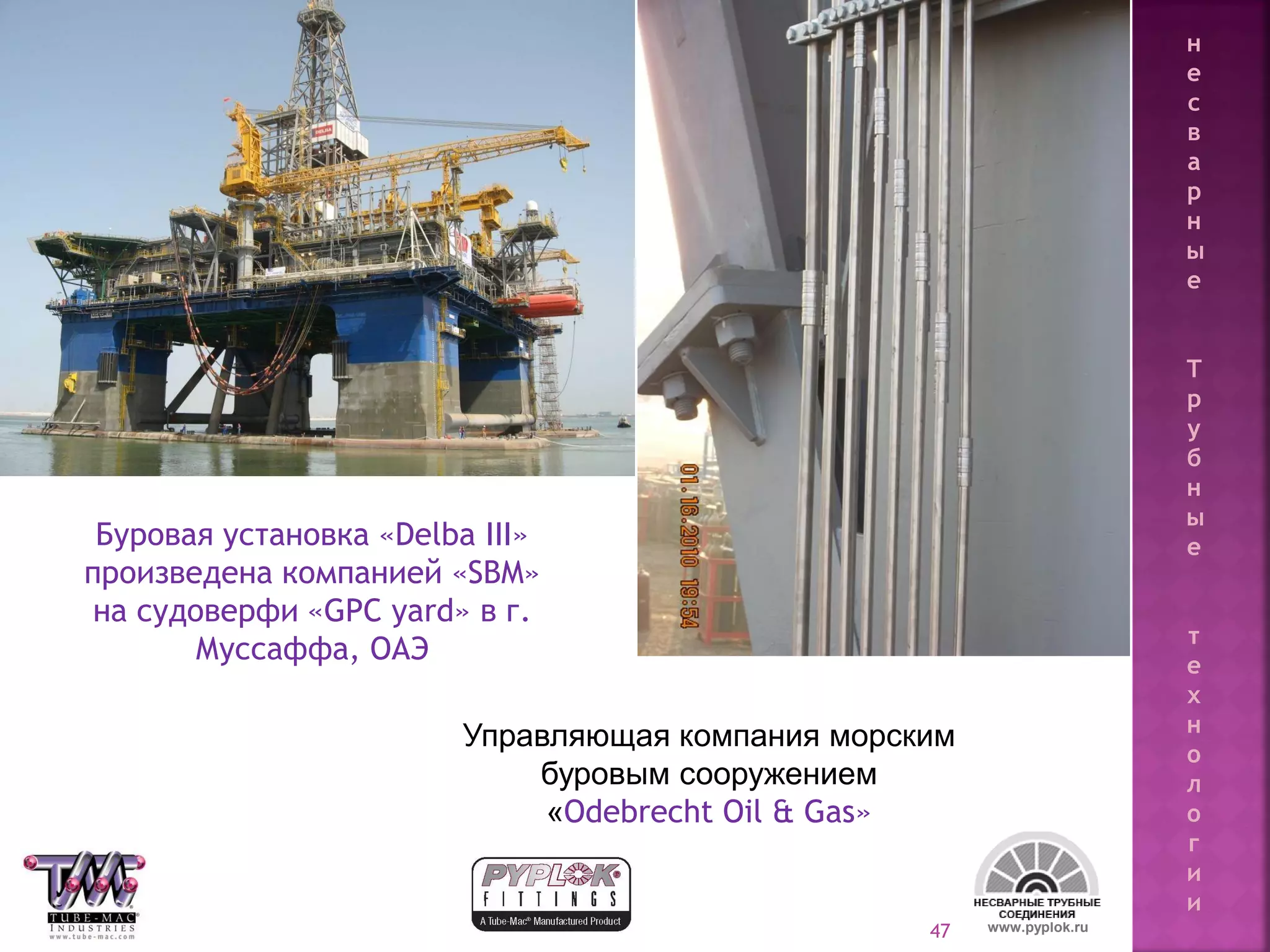

- 47. 47 Управляющая компания морским буровымсооружением «Odebrecht Oil & Gas» Буровая установка «Delba III» произведена компанией «SBM» на судоверфи «GPC yard» в г. Муссаффа, ОАЭ www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

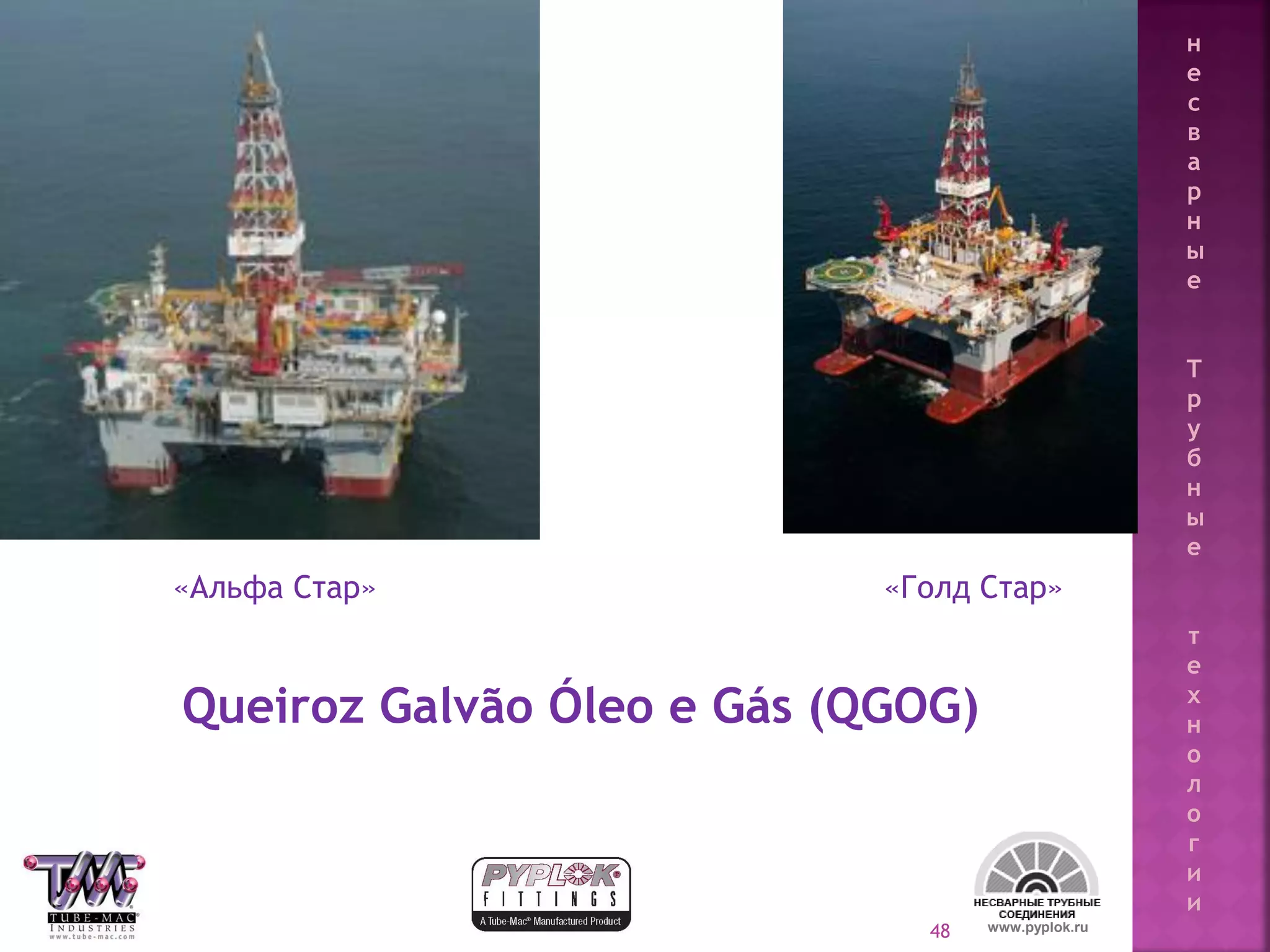

- 48. 48 «Альфа Стар» «ГолдСтар» Queiroz Galvão Óleo e Gás (QGOG) www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

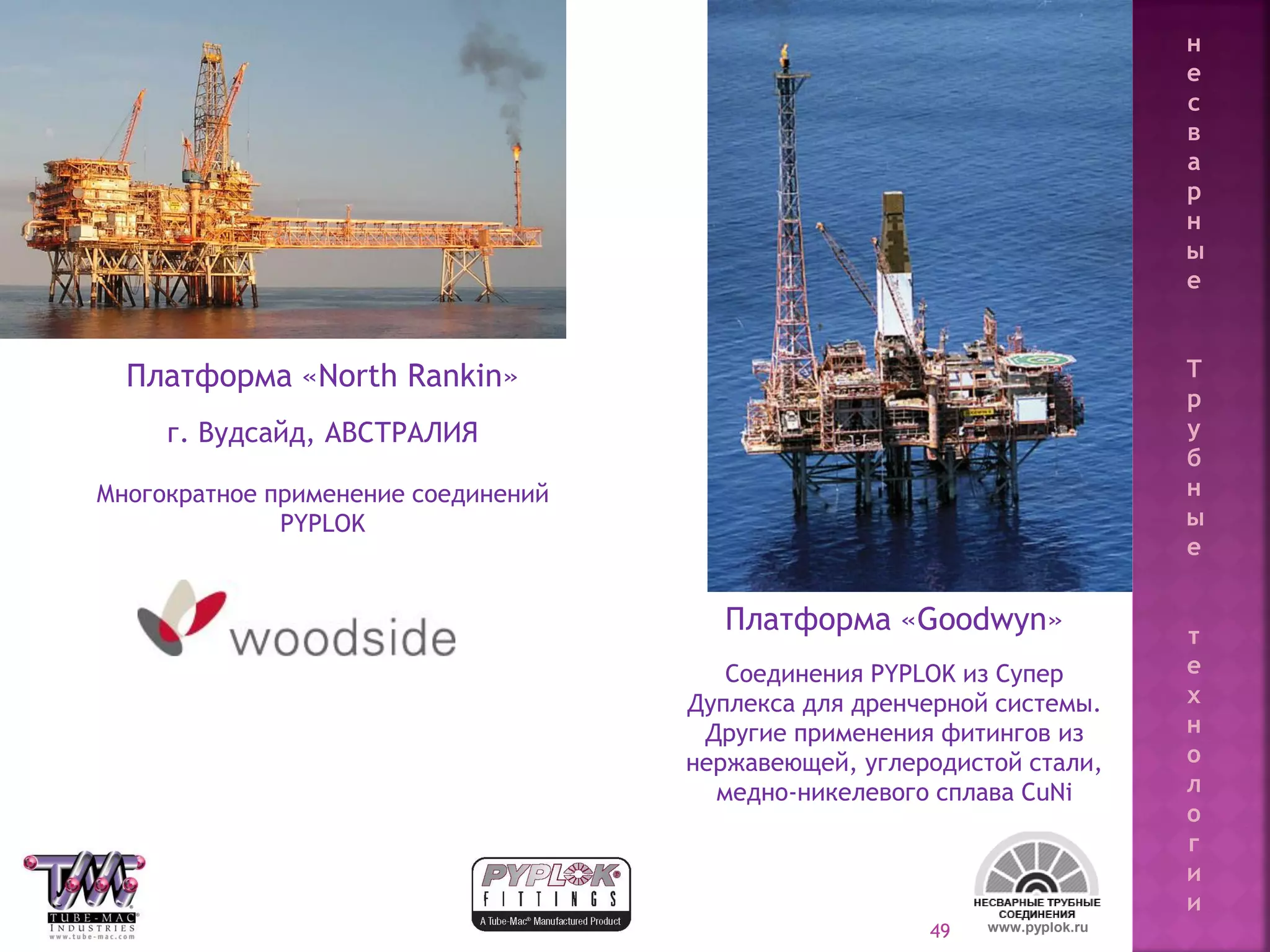

- 49. 49 Платформа «North Rankin» г.Вудсайд, АВСТРАЛИЯ Многократное применение соединений PYPLOK Платформа «Goodwyn» Соединения PYPLOK из Супер Дуплекса для дренчерной системы. Другие применения фитингов из нержавеющей, углеродистой стали, медно-никелевого сплава CuNi www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 50. 50 СОЕДИНЕНИЯ PYPLOK НАКОРОБЛЯХ МОРСКОГО ФЛОТА США Корабли с обычной энергетической установкой Авианосцы с ядерной энергетической установкой типа «Нимиц» Миноносцы типа «Арли Берк» Корабли-амфибии класса «Сан Антонио LPD 17» Десантные корабли-амфибии класса «Оса LHD» www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 51. 51 Австралийский миноносец класса«Анзак» www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

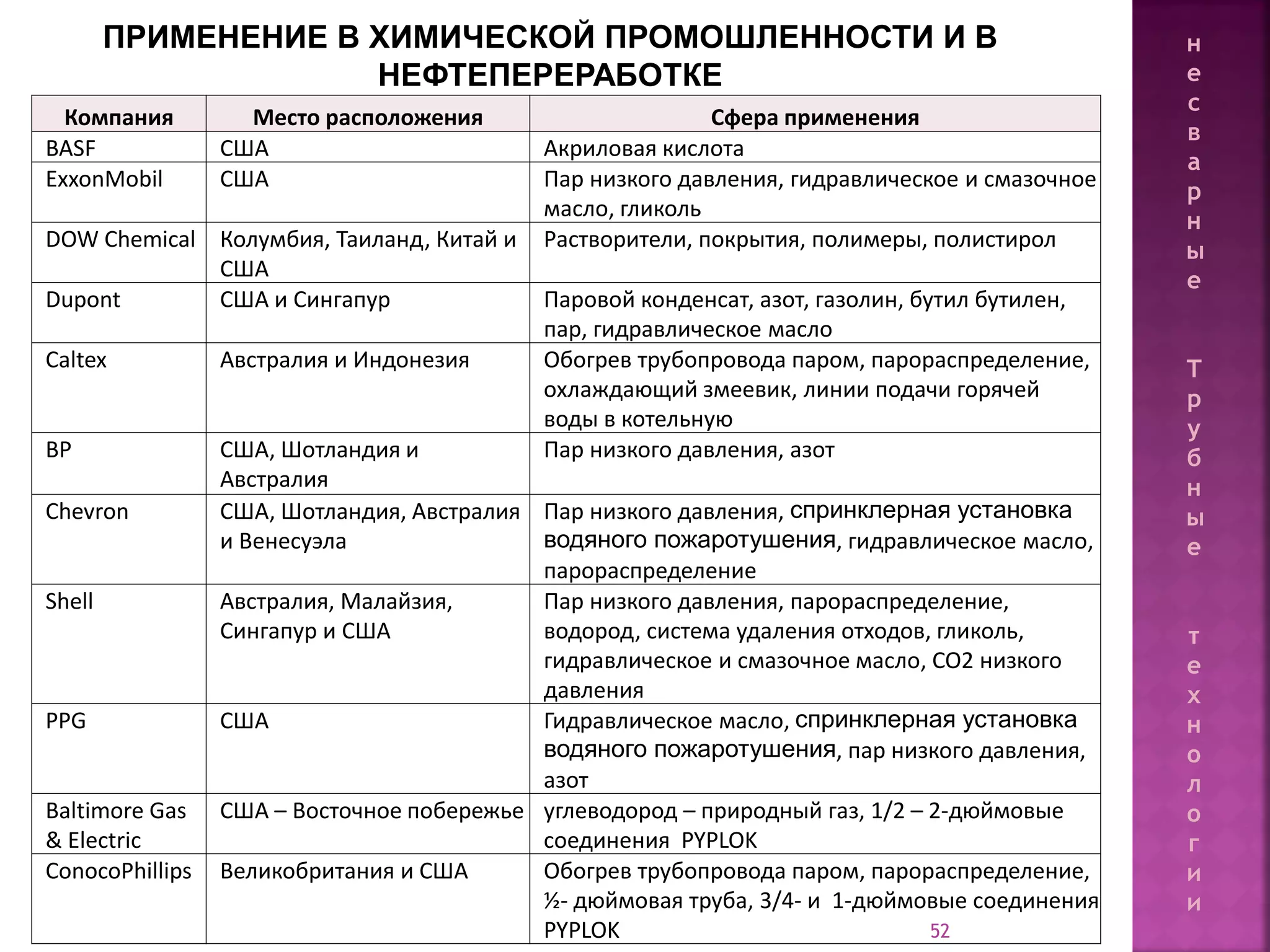

- 52. 52 Компания Место расположенияСфера применения BASF США Акриловая кислота ExxonMobil США Пар низкого давления, гидравлическое и смазочное масло, гликоль DOW Chemical Колумбия, Таиланд, Китай и США Растворители, покрытия, полимеры, полистирол Dupont США и Сингапур Паровой конденсат, азот, газолин, бутил бутилен, пар, гидравлическое масло Caltex Австралия и Индонезия Обогрев трубопровода паром, парораспределение, охлаждающий змеевик, линии подачи горячей воды в котельную BP США, Шотландия и Австралия Пар низкого давления, азот Chevron США, Шотландия, Австралия и Венесуэла Пар низкого давления, спринклерная установка водяного пожаротушения, гидравлическое масло, парораспределение Shell Австралия, Малайзия, Сингапур и США Пар низкого давления, парораспределение, водород, система удаления отходов, гликоль, гидравлическое и смазочное масло, CO2 низкого давления PPG США Гидравлическое масло, спринклерная установка водяного пожаротушения, пар низкого давления, азот Baltimore Gas & Electric США – Восточное побережье углеводород – природный газ, 1/2 – 2-дюймовые соединения PYPLOK ConocoPhillips Великобритания и США Обогрев трубопровода паром, парораспределение, ½- дюймовая труба, 3/4- и 1-дюймовые соединения PYPLOK ПРИМЕНЕНИЕ В ХИМИЧЕСКОЙ ПРОМОШЛЕННОСТИ И В НЕФТЕПЕРЕРАБОТКЕ н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 53. 53 www.pyplok.ru ПРИМЕНЕНИЕ ВХИМИЧЕСКОЙ ПРОМОШЛЕННОСТИ И В НЕФТЕПЕРЕРАБОТКЕ н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

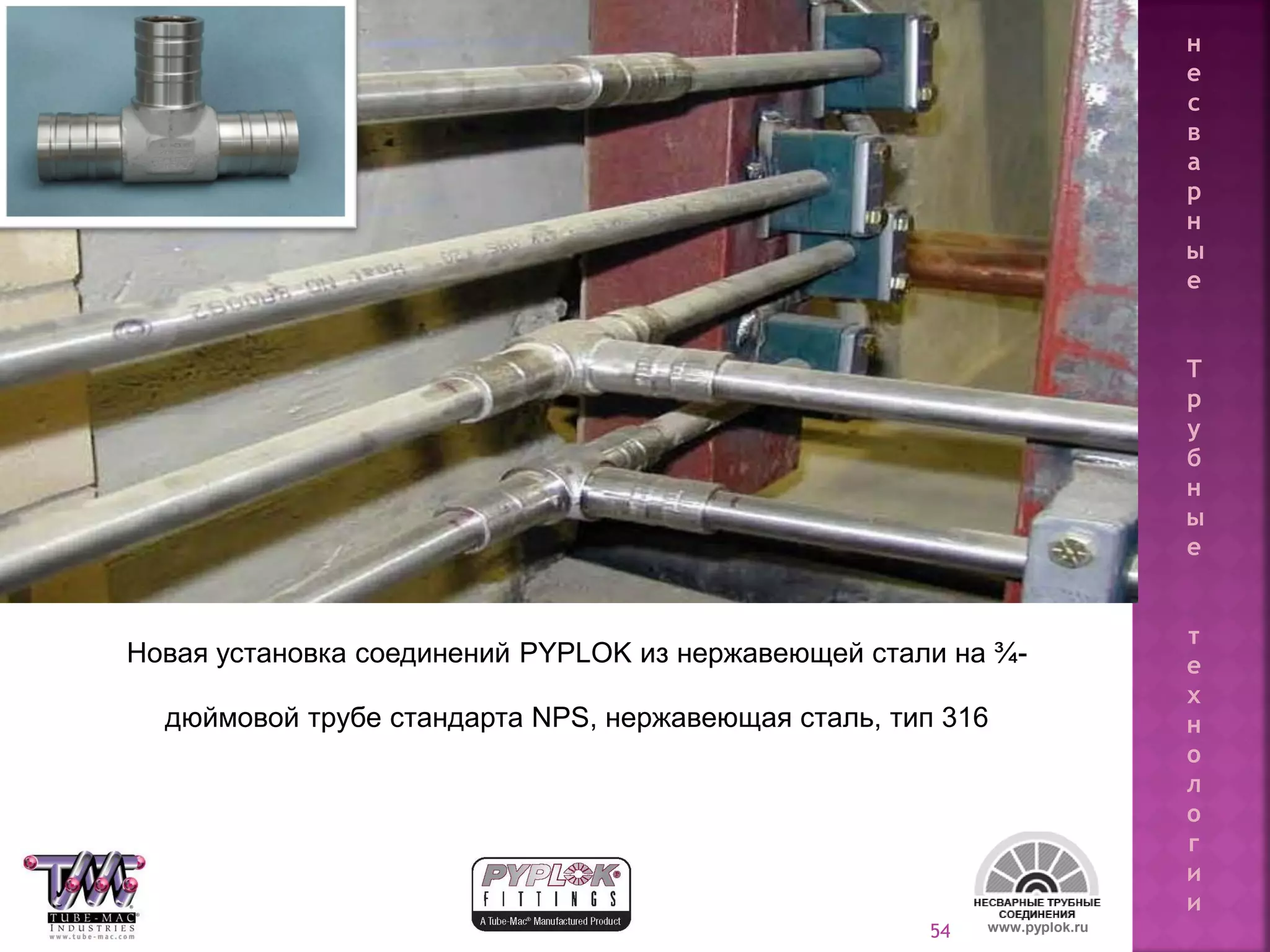

- 54. 54 Новая установка соединенийPYPLOK из нержавеющей стали на ¾- дюймовой трубе стандарта NPS, нержавеющая сталь, тип 316 www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

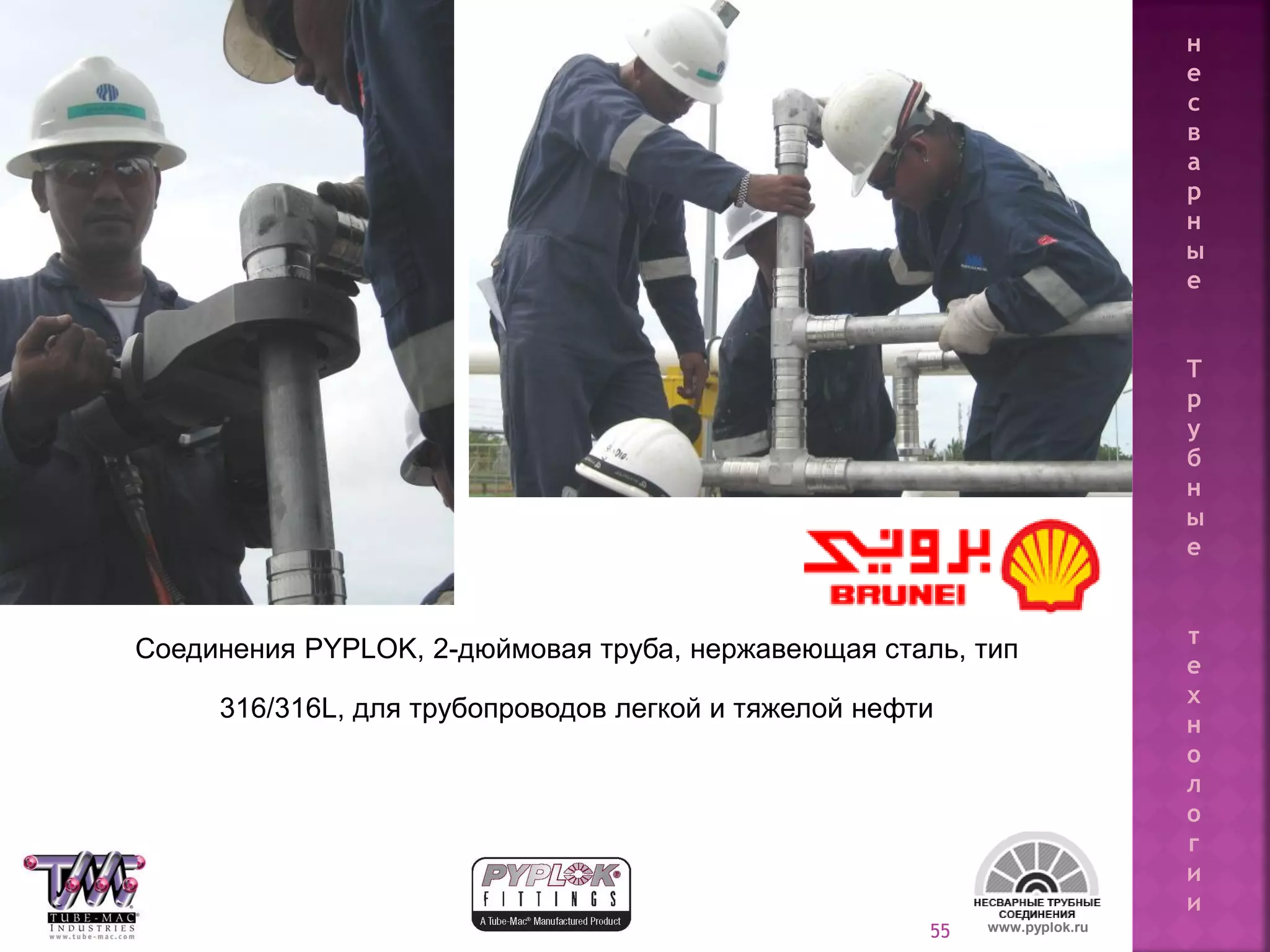

- 55. 55 Соединения PYPLOK, 2-дюймоваятруба, нержавеющая сталь, тип 316/316L, для трубопроводов легкой и тяжелой нефти www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

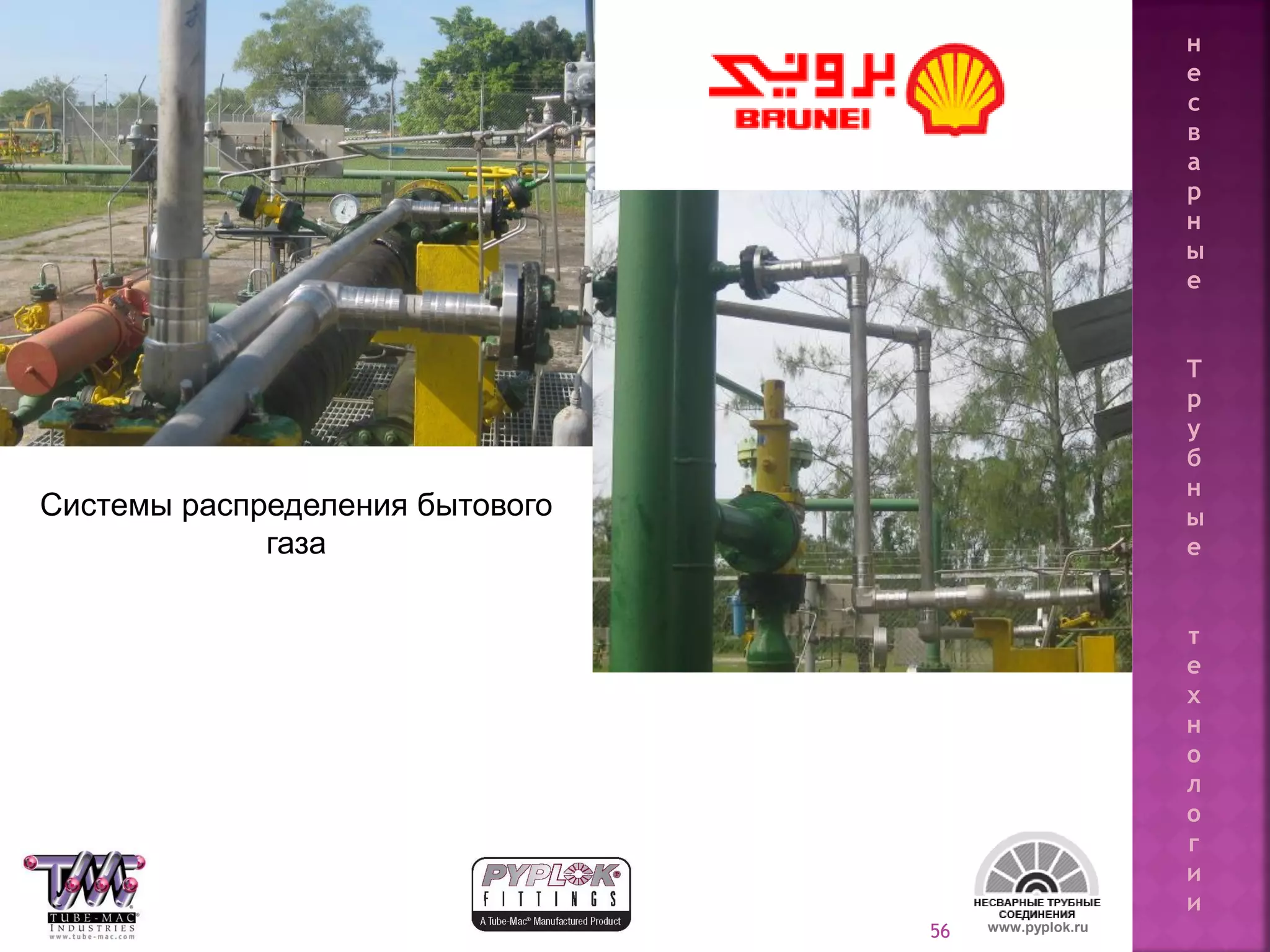

- 56.

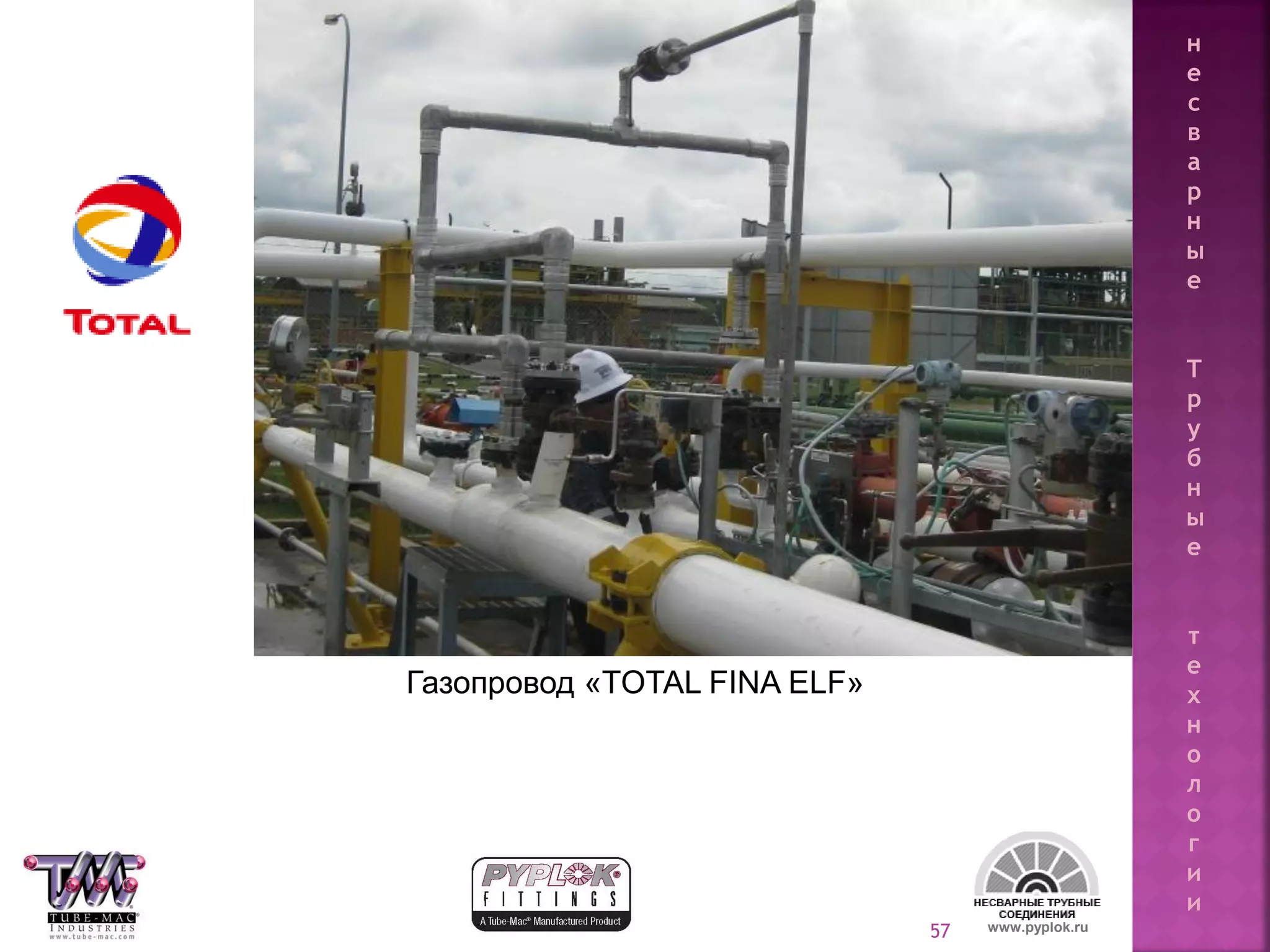

- 57. 57 Газопровод «TOTAL FINAELF» www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

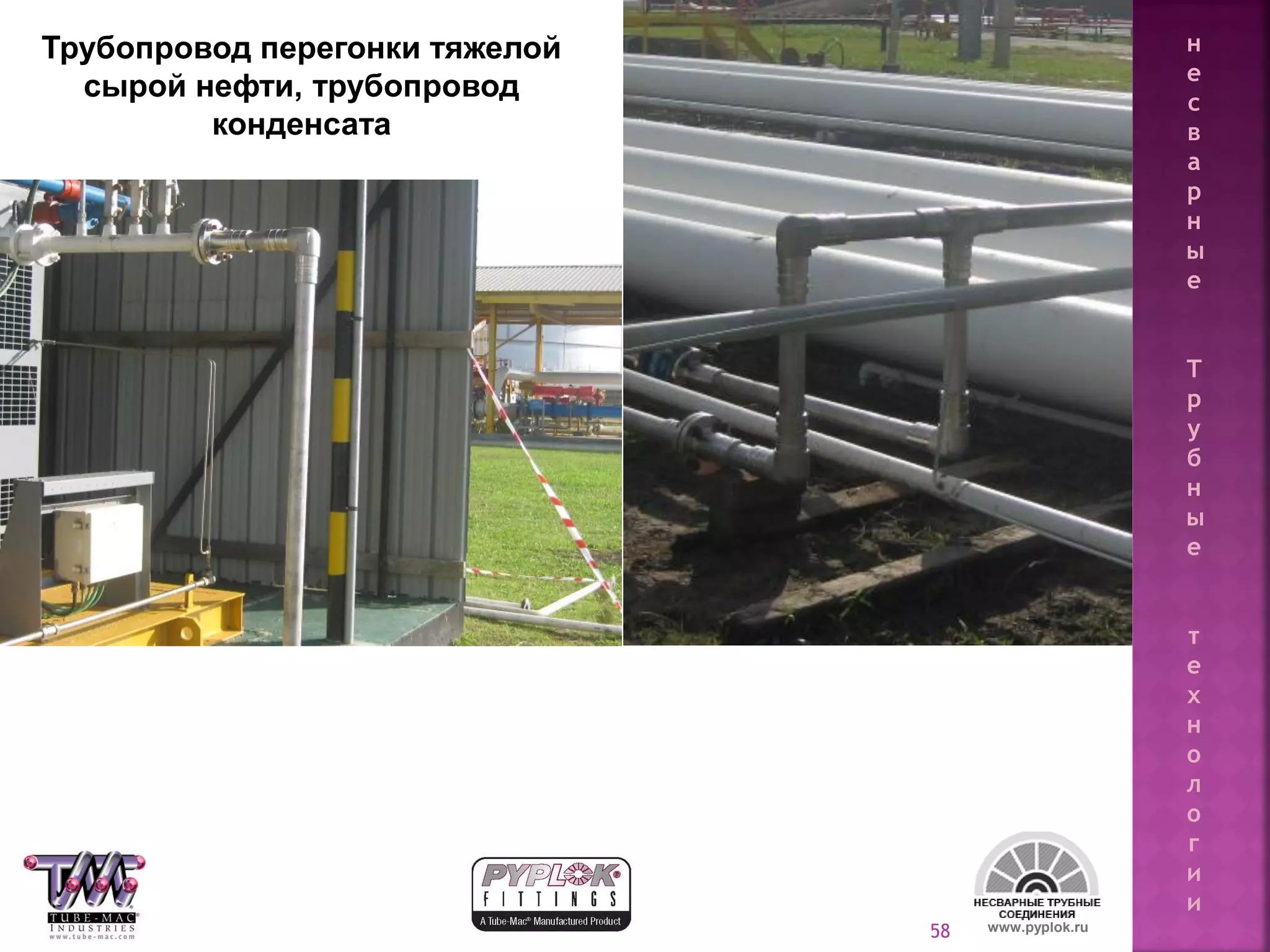

- 58. 58 www.pyplok.ru Трубопровод перегонкитяжелой сырой нефти, трубопровод конденсата н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

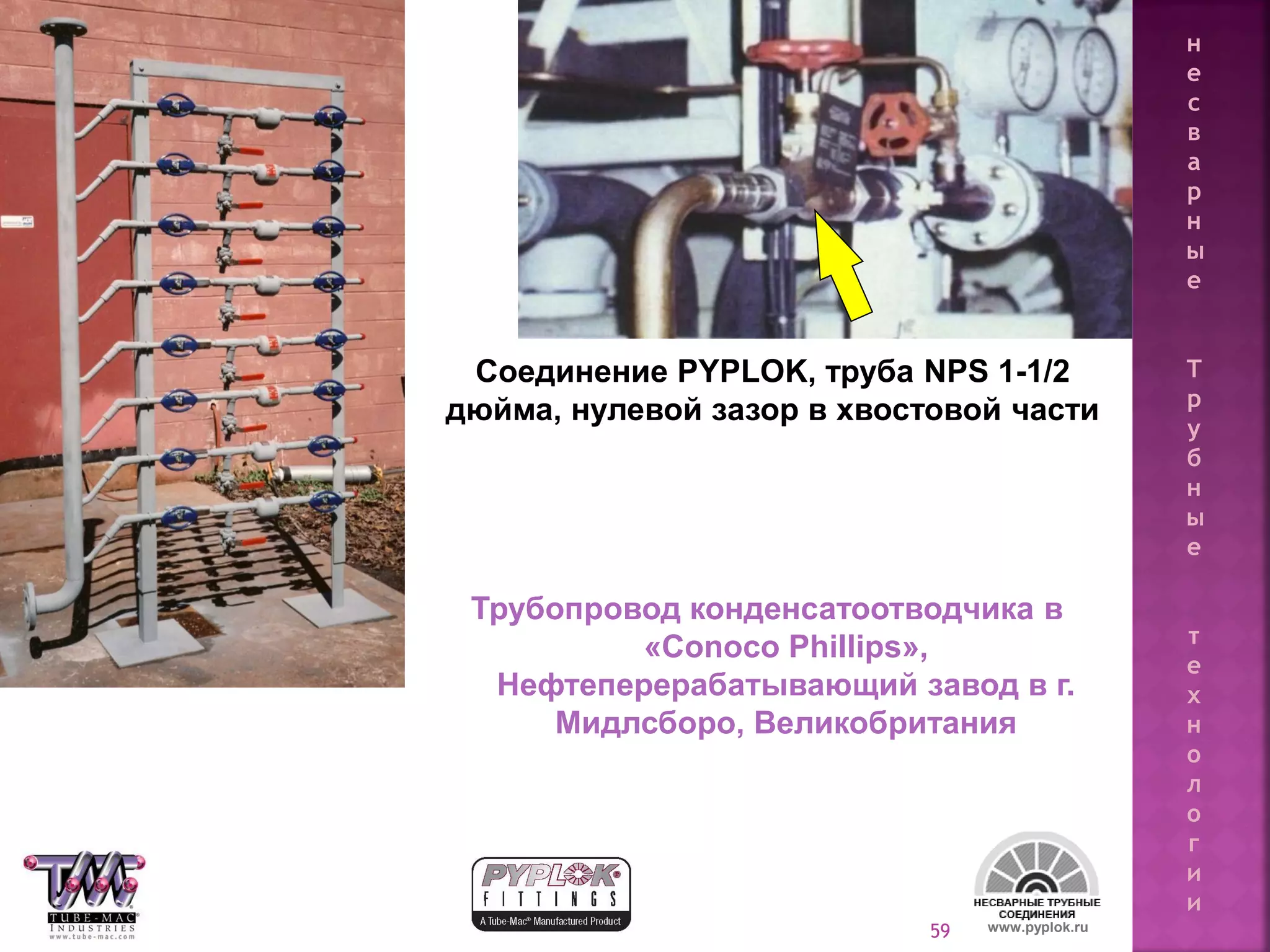

- 59. 59 Трубопровод конденсатоотводчика в «ConocoPhillips», Нефтеперерабатывающий завод в г. Мидлсборо, Великобритания www.pyplok.ru Соединение PYPLOK, труба NPS 1-1/2 дюйма, нулевой зазор в хвостовой части н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

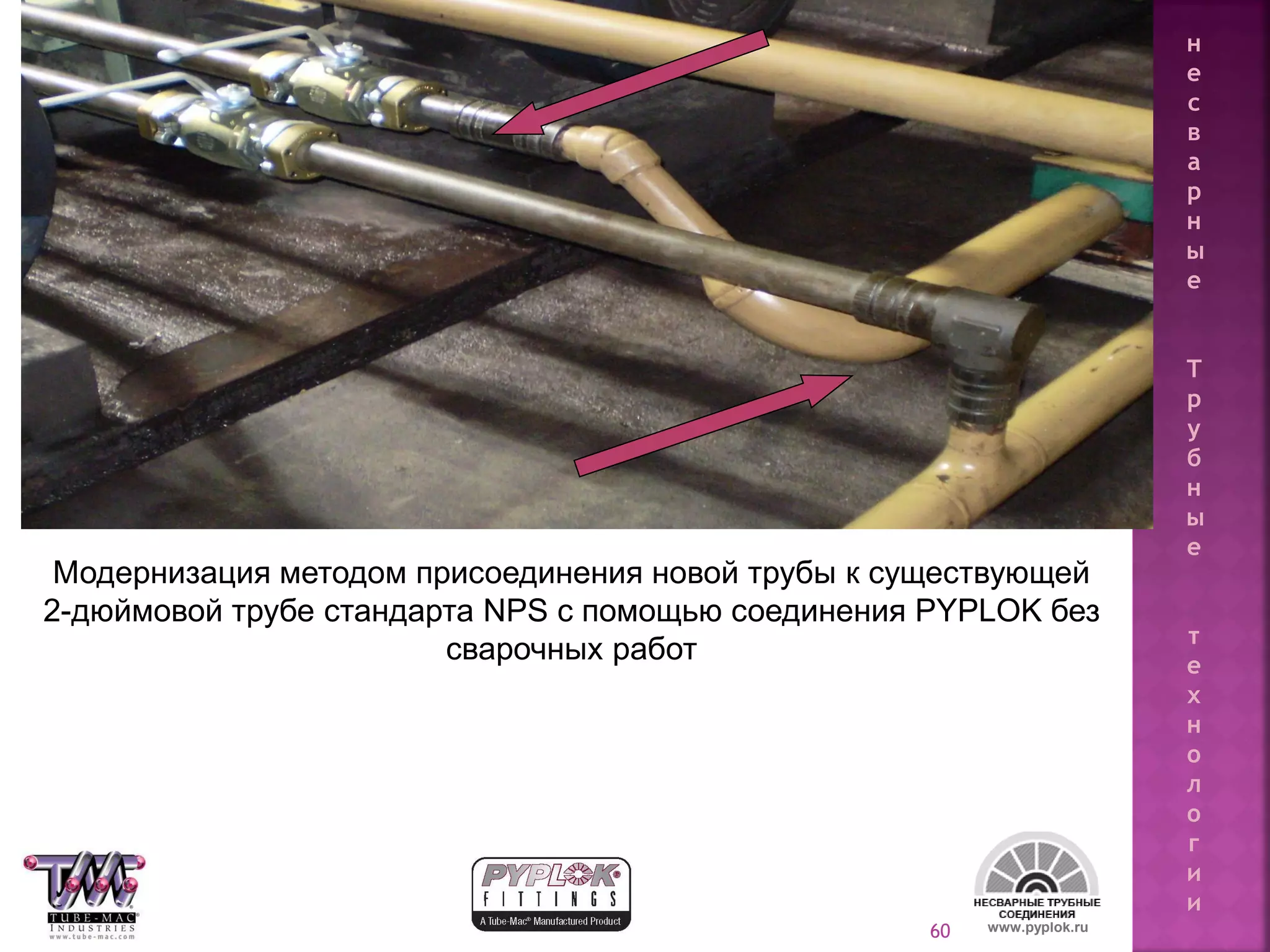

- 60. 60 www.pyplok.ru Модернизация методомприсоединения новой трубы к существующей 2-дюймовой трубе стандарта NPS с помощью соединения PYPLOK без сварочных работ н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

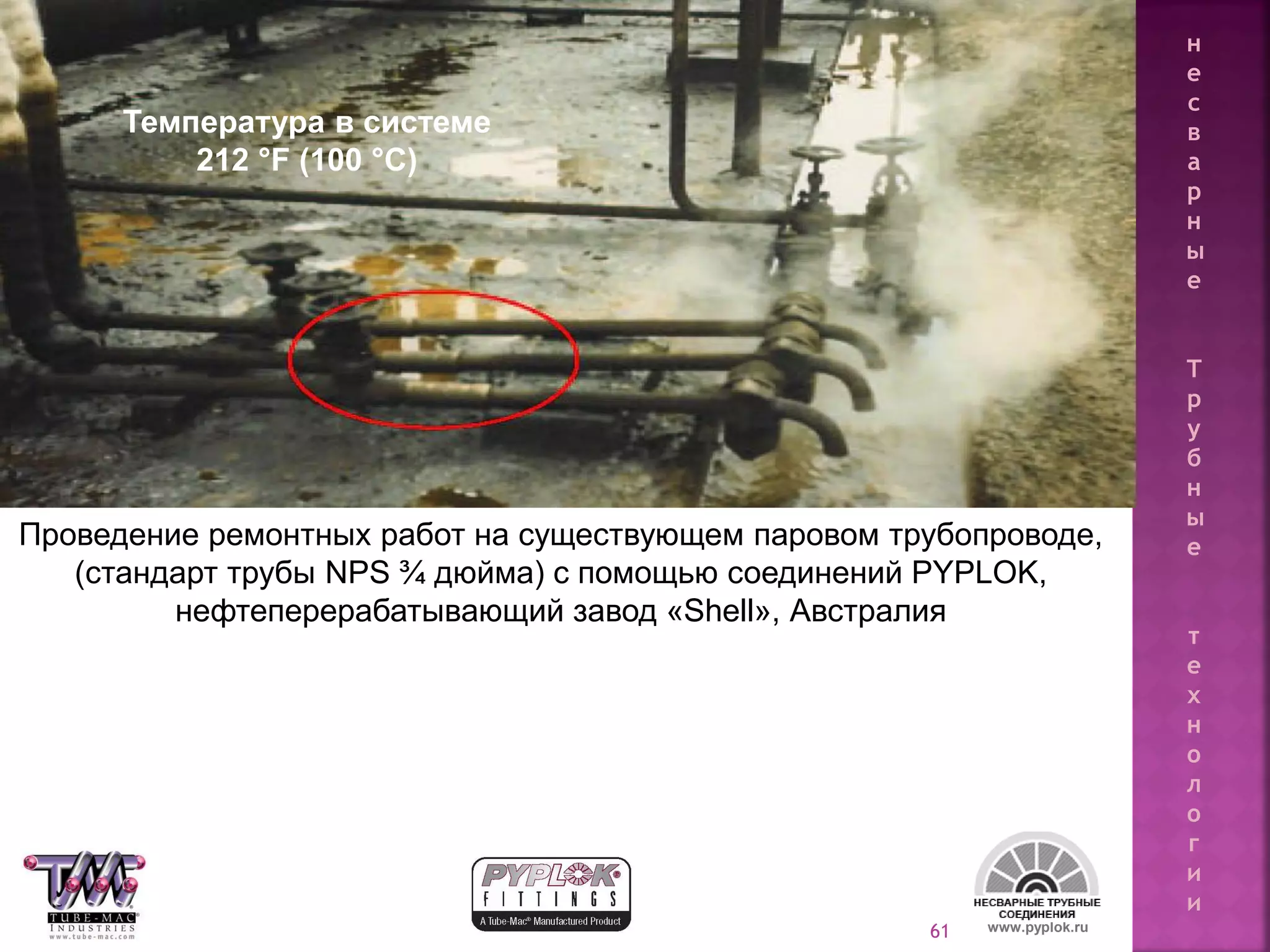

- 61. 61 Проведение ремонтных работна существующем паровом трубопроводе, (стандарт трубы NPS ¾ дюйма) с помощью соединений PYPLOK, нефтеперерабатывающий завод «Shell», Австралия www.pyplok.ru Температура в системе 212 °F (100 °C) н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

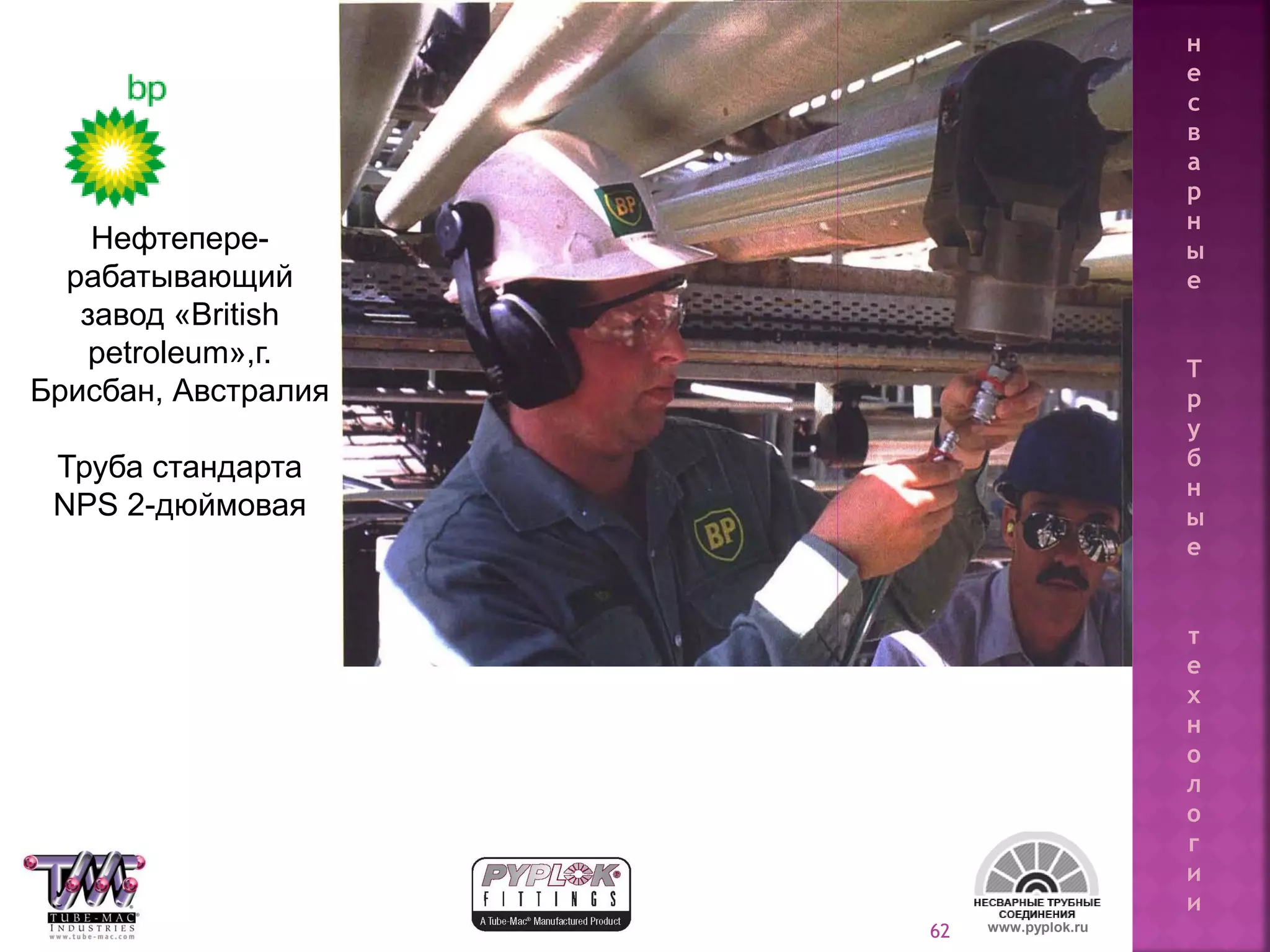

- 62. 62 www.pyplok.ru Нефтепере- рабатывающий завод «British petroleum»,г. Брисбан,Австралия Труба стандарта NPS 2-дюймовая н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

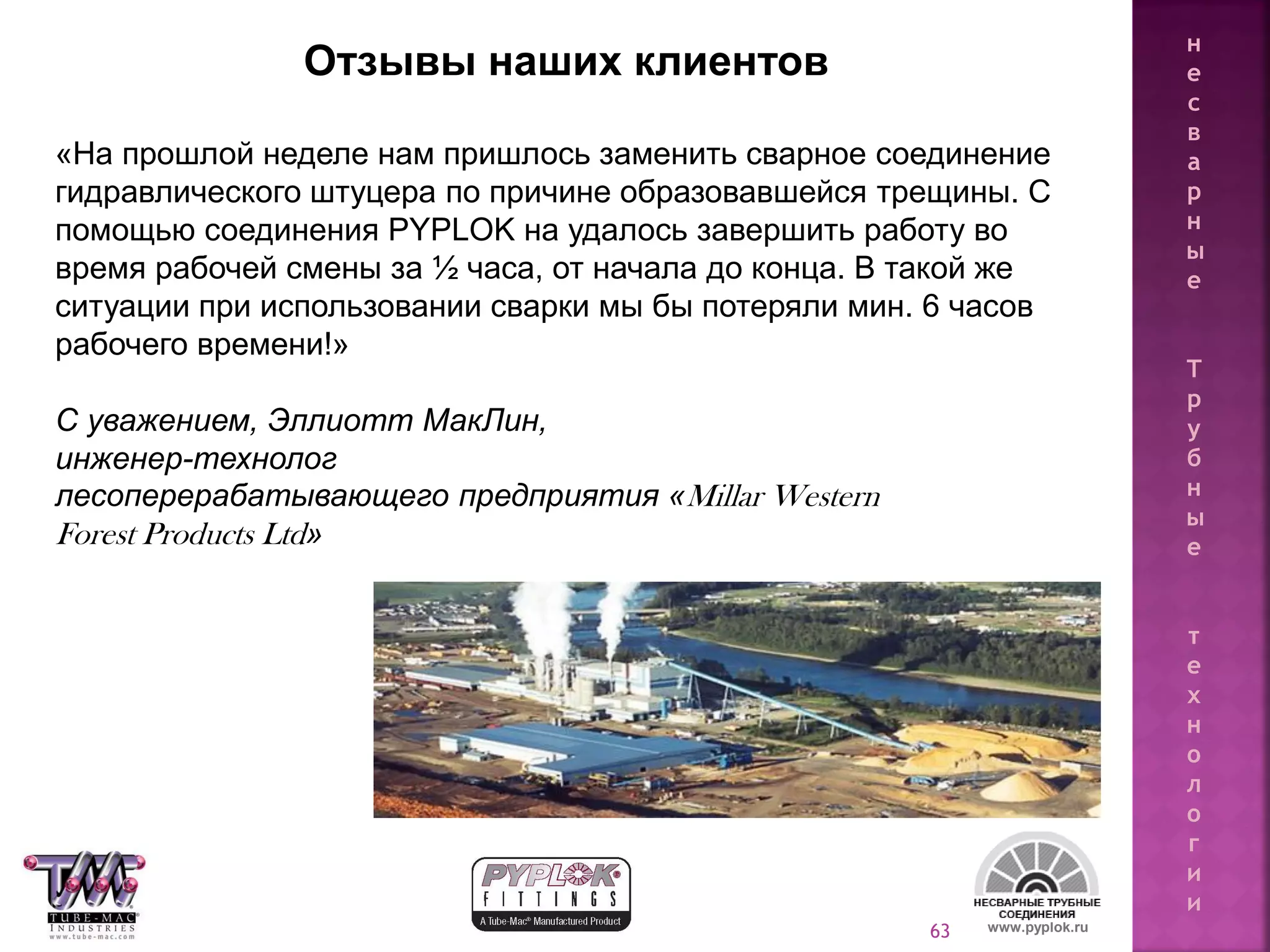

- 63. 63 «На прошлой неделенам пришлось заменить сварное соединение гидравлического штуцера по причине образовавшейся трещины. С помощью соединения PYPLOK на удалось завершить работу во время рабочей смены за ½ часа, от начала до конца. В такой же ситуации при использовании сварки мы бы потеряли мин. 6 часов рабочего времени!» С уважением, Эллиотт МакЛин, инженер-технолог лесоперерабатывающего предприятия «Millar Western Forest Products Ltd» Отзывы наших клиентов www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

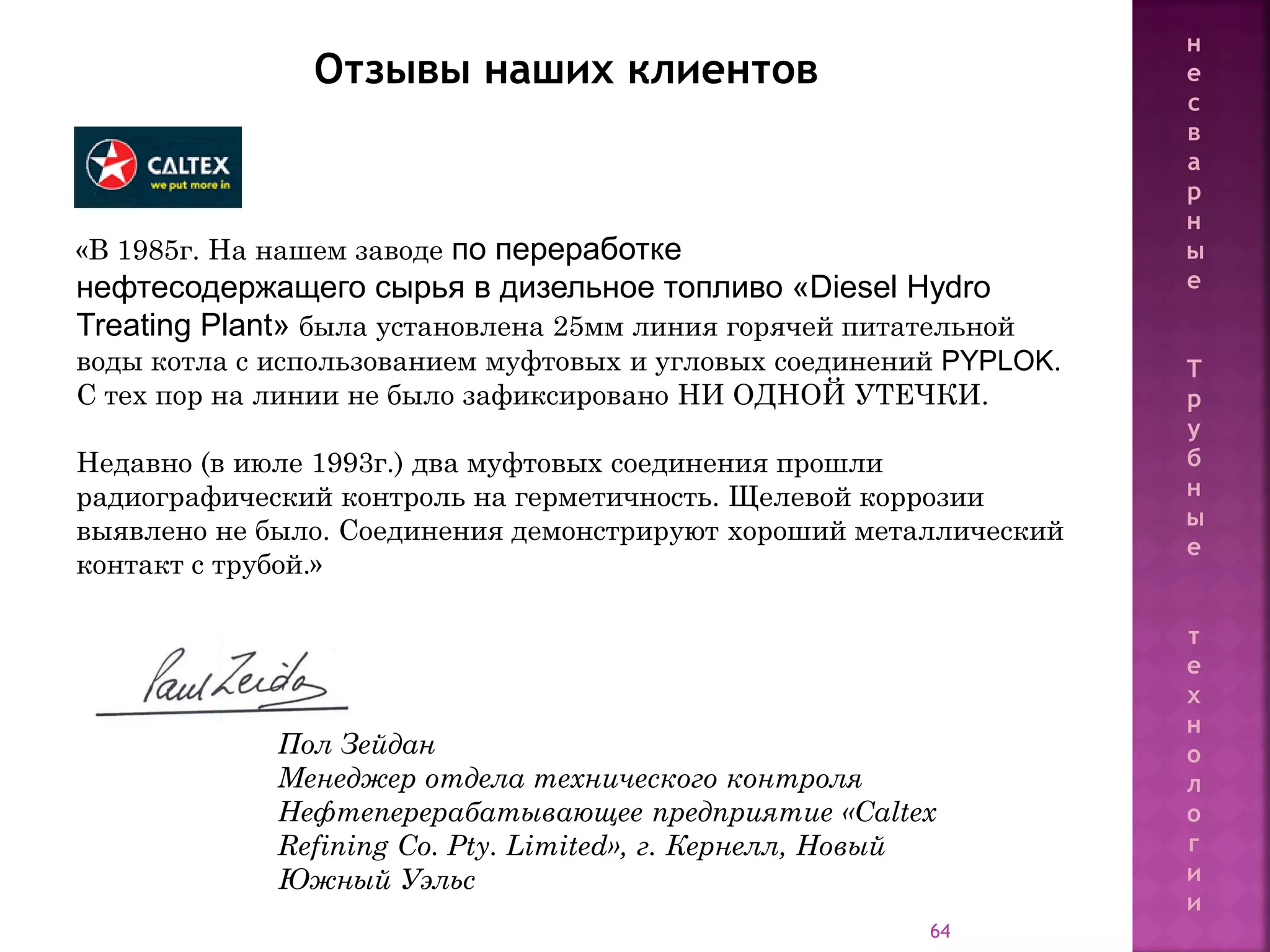

- 64. 64 «В 1985г. Нанашем заводе по переработке нефтесодержащего сырья в дизельное топливо «Diesel Hydro Treating Plant» была установлена 25мм линия горячей питательной воды котла с использованием муфтовых и угловых соединений PYPLOK. С тех пор на линии не было зафиксировано НИ ОДНОЙ УТЕЧКИ. Недавно (в июле 1993г.) два муфтовых соединения прошли радиографический контроль на герметичность. Щелевой коррозии выявлено не было. Соединения демонстрируют хороший металлический контакт с трубой.» Пол Зейдан Менеджер отдела технического контроля Нефтеперерабатывающее предприятие «Caltex Refining Co. Pty. Limited», г. Кернелл, Новый Южный Уэльс Отзывы наших клиентов н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 65. 65 ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ «TMI»С РАЗВАЛЬЦОВКОЙ 37°И СТОПОРНЫМ КОЛЬЦОМ – ГЕРМИТИЧНАЯ, ЧИСТАЯ, НЕСВАРНАЯ СИСТЕМА СОЕДИНЕНИЯ ТРУБОПРОВОДОВ н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

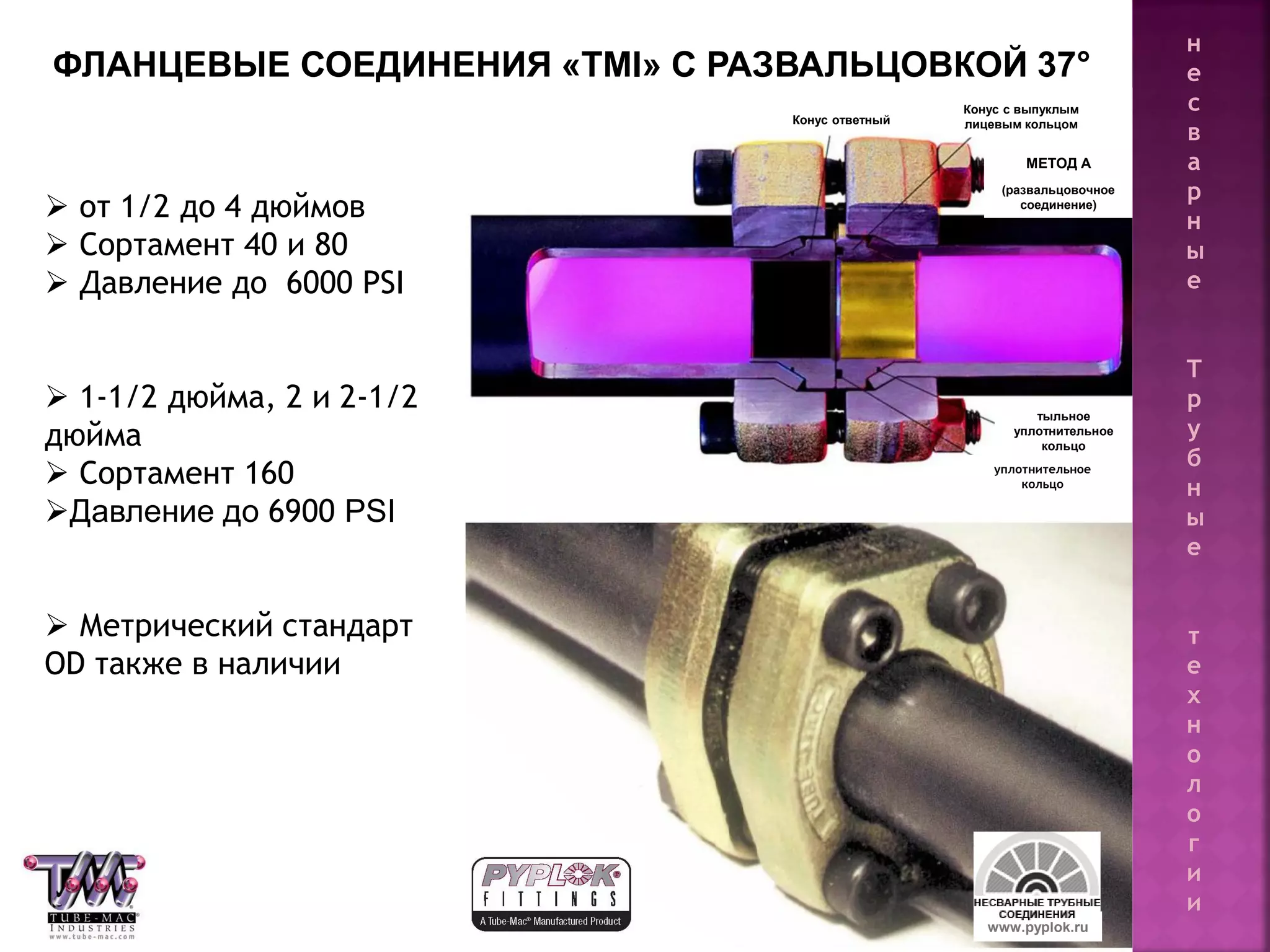

- 66. 66 от 1/2до 4 дюймов Сортамент 40 и 80 Давление до 6000 PSI 1-1/2 дюйма, 2 и 2-1/2 дюйма Сортамент 160 Давление до 6900 PSI Метрический стандарт OD также в наличии ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ «TMI» С РАЗВАЛЬЦОВКОЙ 37° www.pyplok.ru Конус с выпуклым лицевым кольцомКонус ответный уплотнительное кольцо тыльное уплотнительное кольцо МЕТОД А (развальцовочное соединение) н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

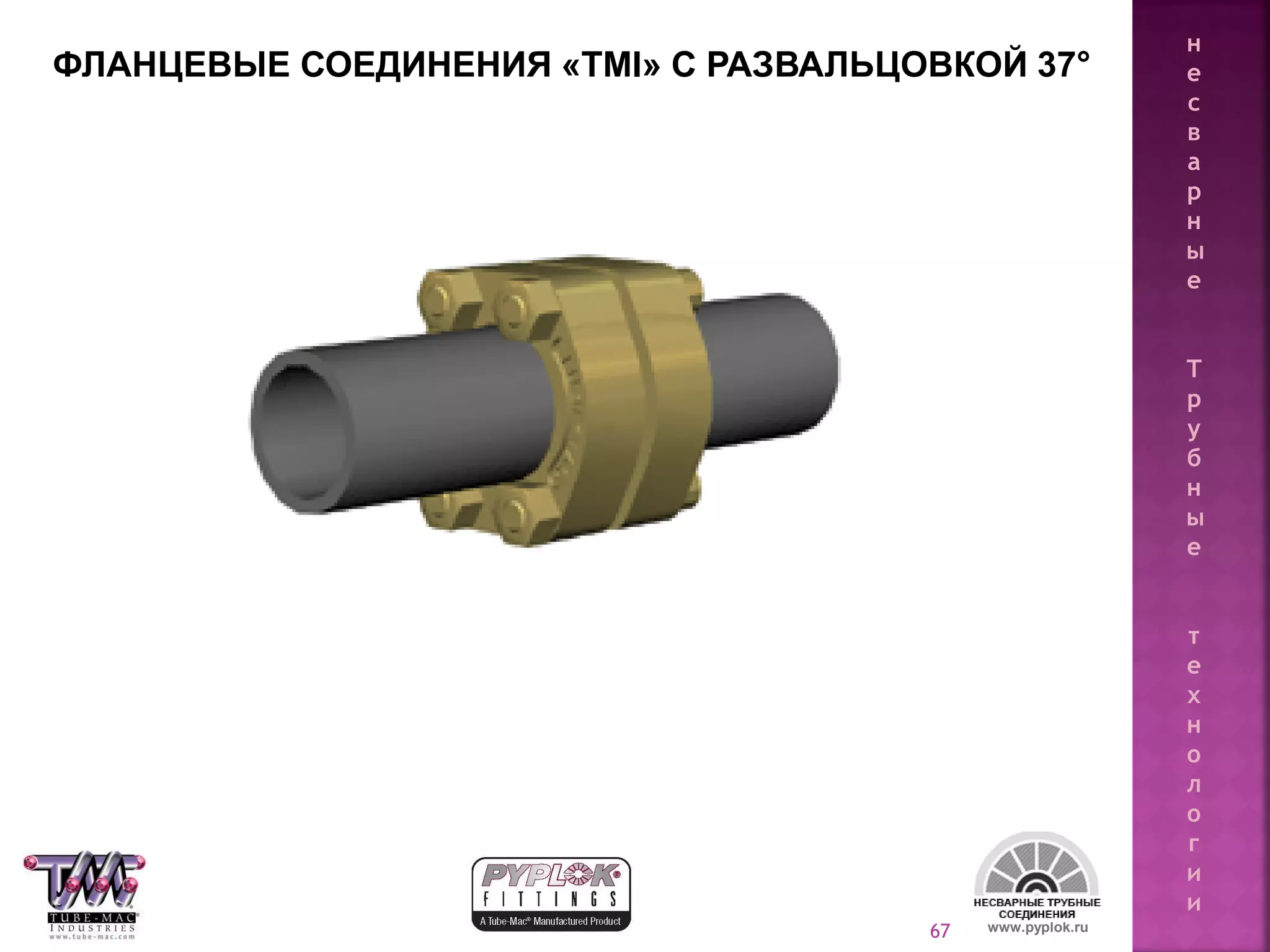

- 67. 67 www.pyplok.ru ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ«TMI» С РАЗВАЛЬЦОВКОЙ 37° н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

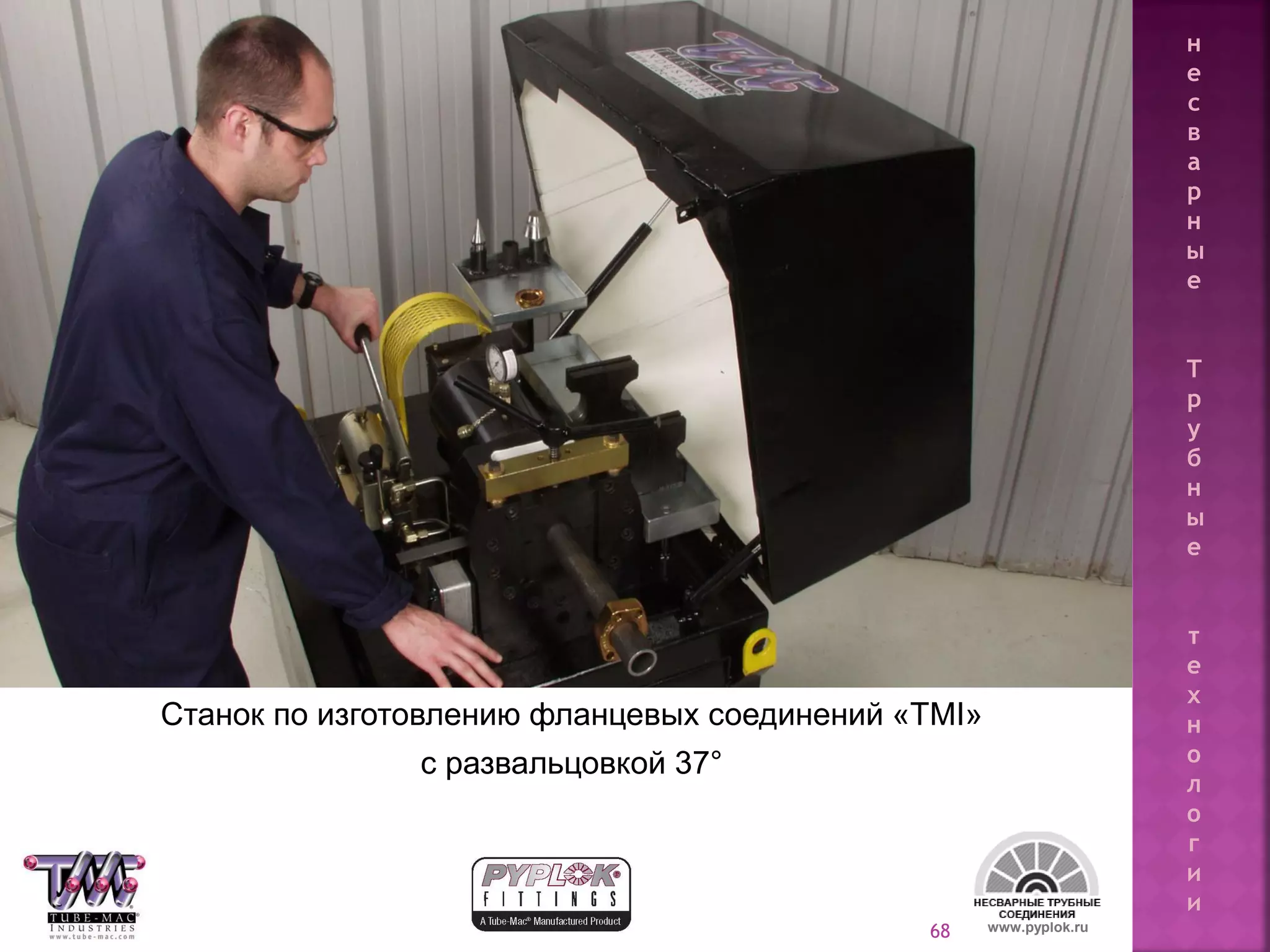

- 68. 68 Станок по изготовлениюфланцевых соединений «TMI» с развальцовкой 37° www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 69. 69 от 1-1/2до 10 дюймов Сортамент 160 и XXS Давление до 6000 PSI 56, 66, 80, 97, 115, 130 и 150мм толщина стенки, метрический стандарт Давление до 6000 PSI ФЛАНЦЕВОЕ СОЕДИНЕНИЕ СО СТОПОРНЫМ КОЛЬЦОМ www.pyplok.ru разрезное стопорное кольцо соединительная шайба МЕТОД В (система со стопорным кольцом) н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

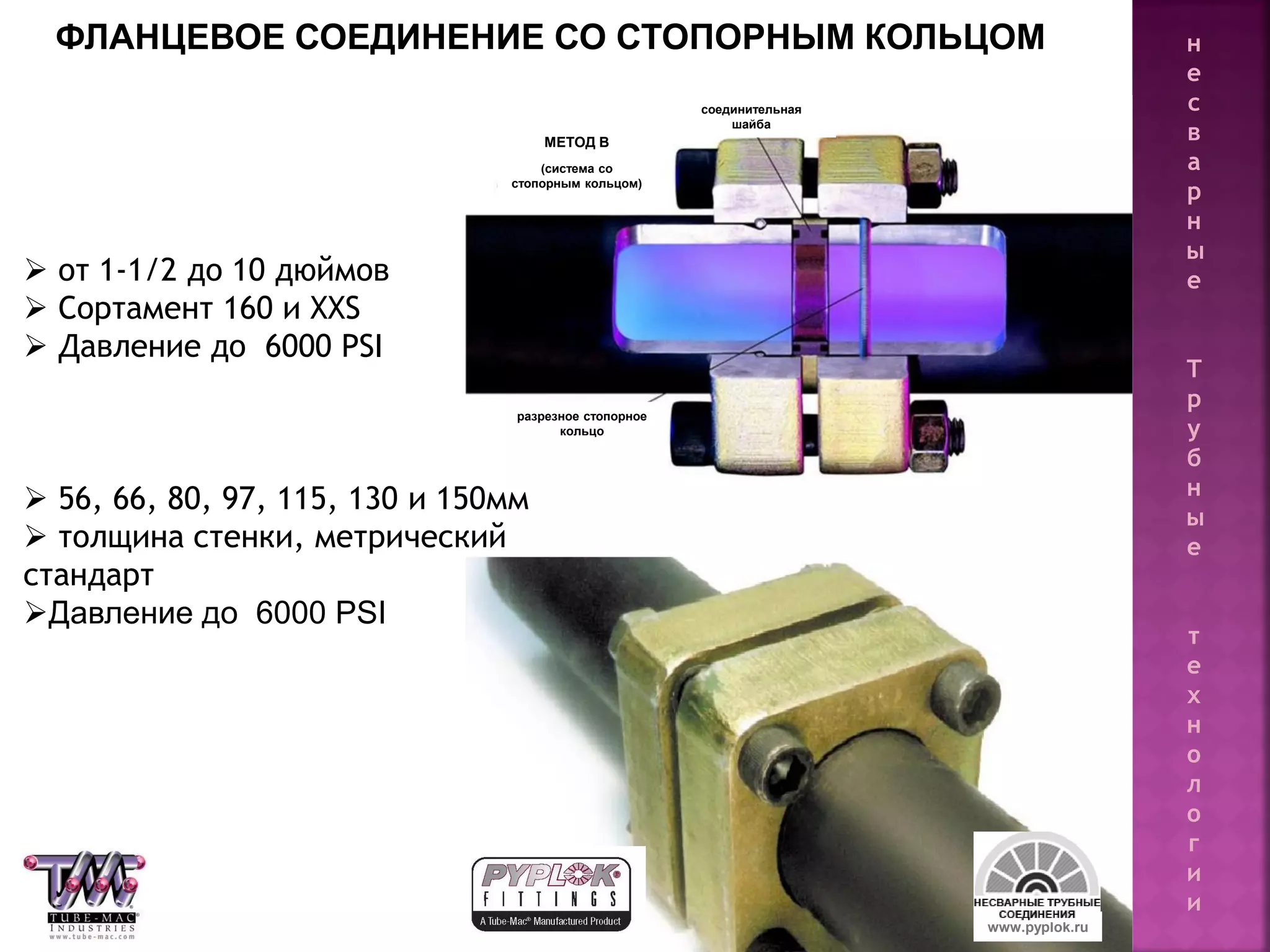

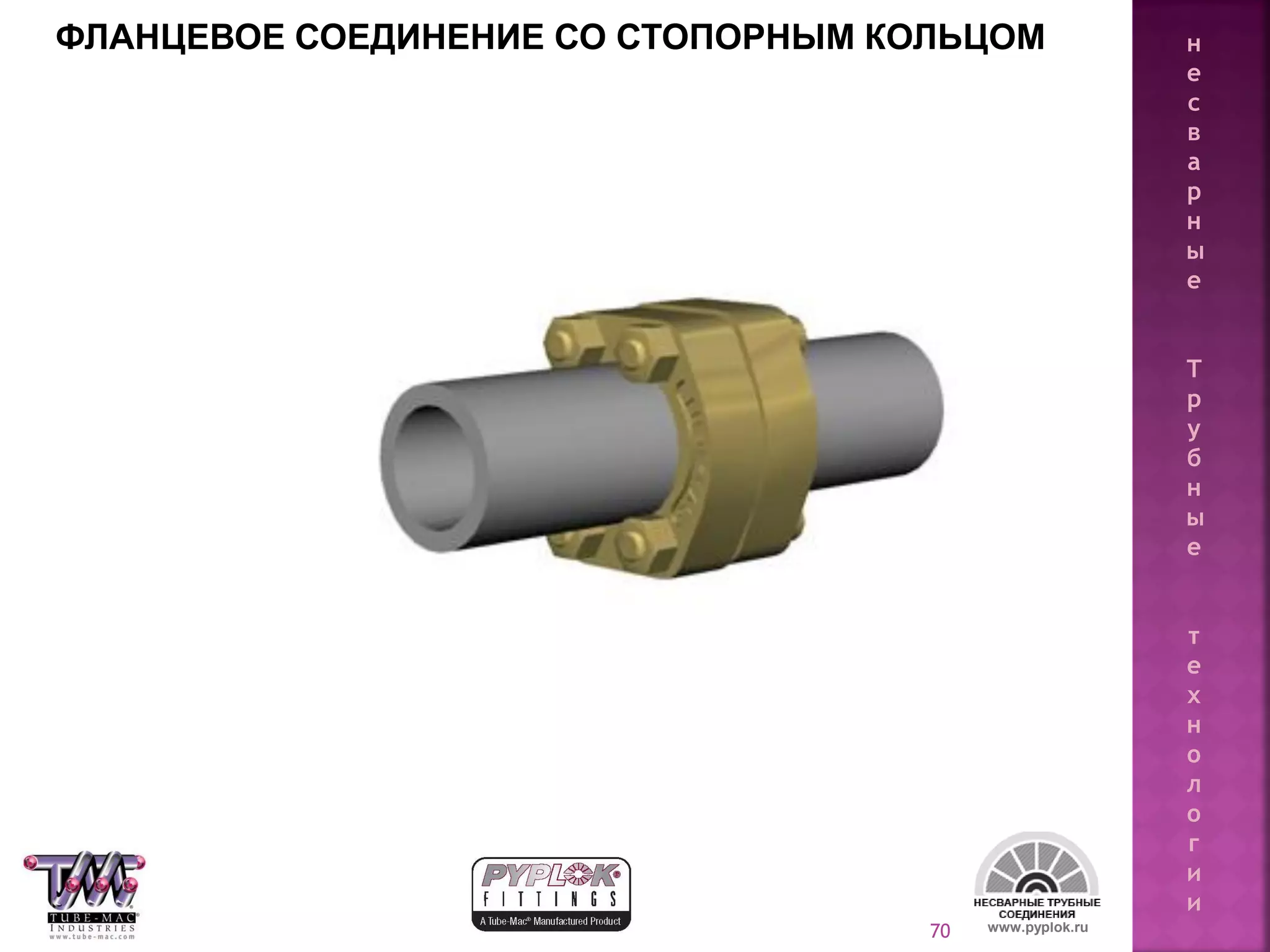

- 70. 70 www.pyplok.ru ФЛАНЦЕВОЕ СОЕДИНЕНИЕСО СТОПОРНЫМ КОЛЬЦОМ н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

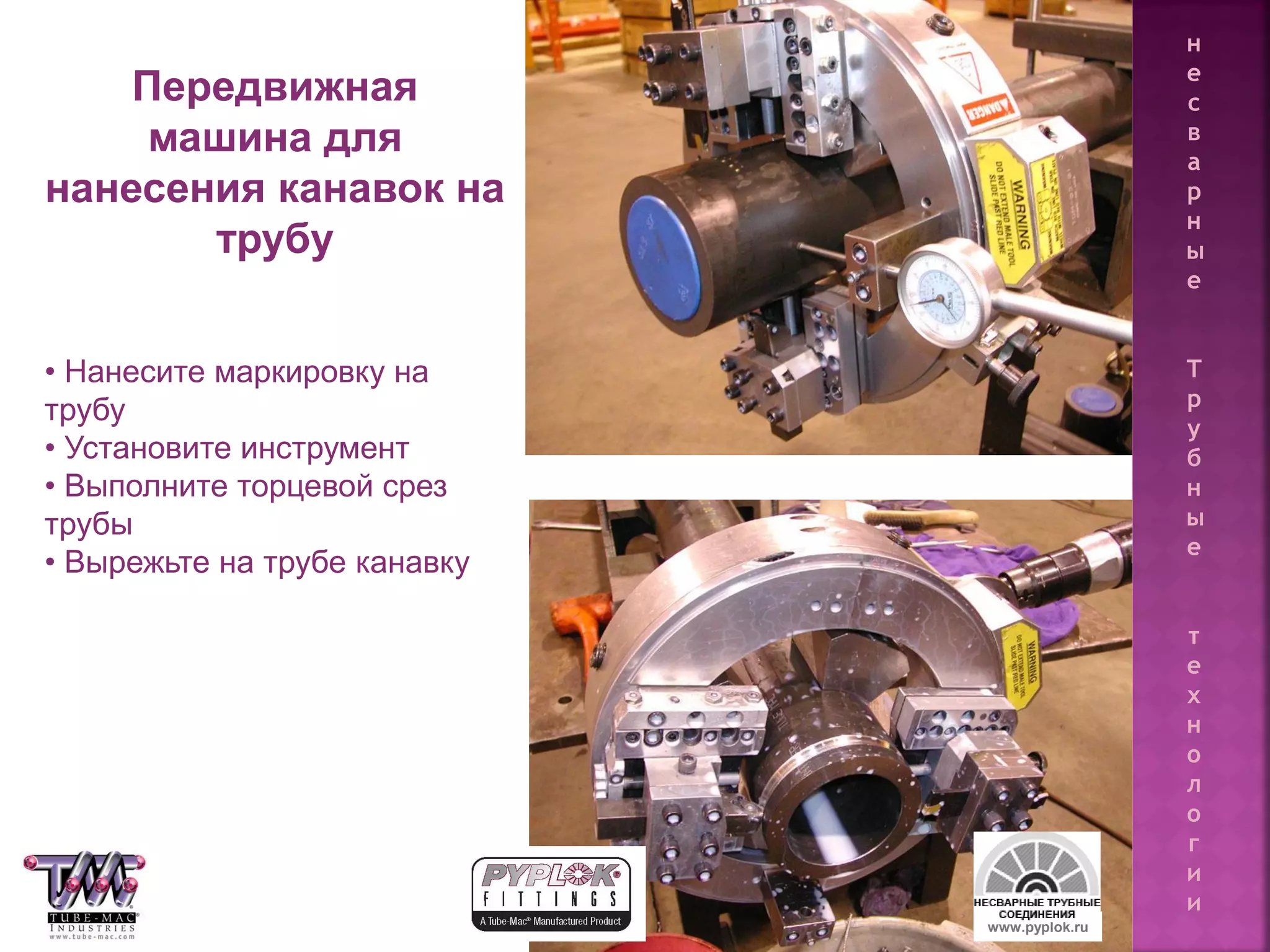

- 71. 71 Передвижная машина для нанесения канавокна трубу • Нанесите маркировку на трубу • Установите инструмент • Выполните торцевой срез трубы • Вырежьте на трубе канавку www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

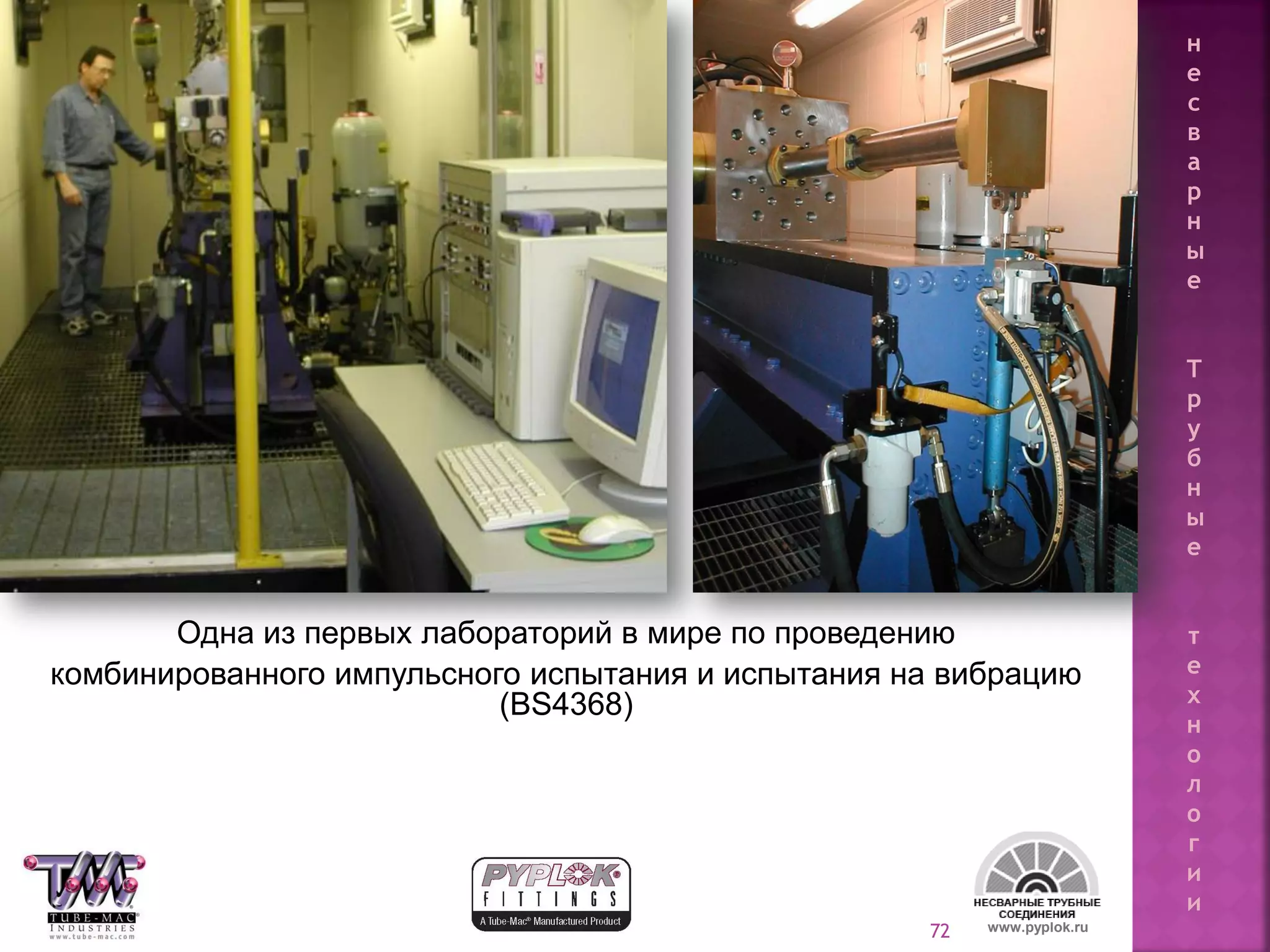

- 72. 72 Одна из первыхлабораторий в мире по проведению комбинированного импульсного испытания и испытания на вибрацию (BS4368) www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

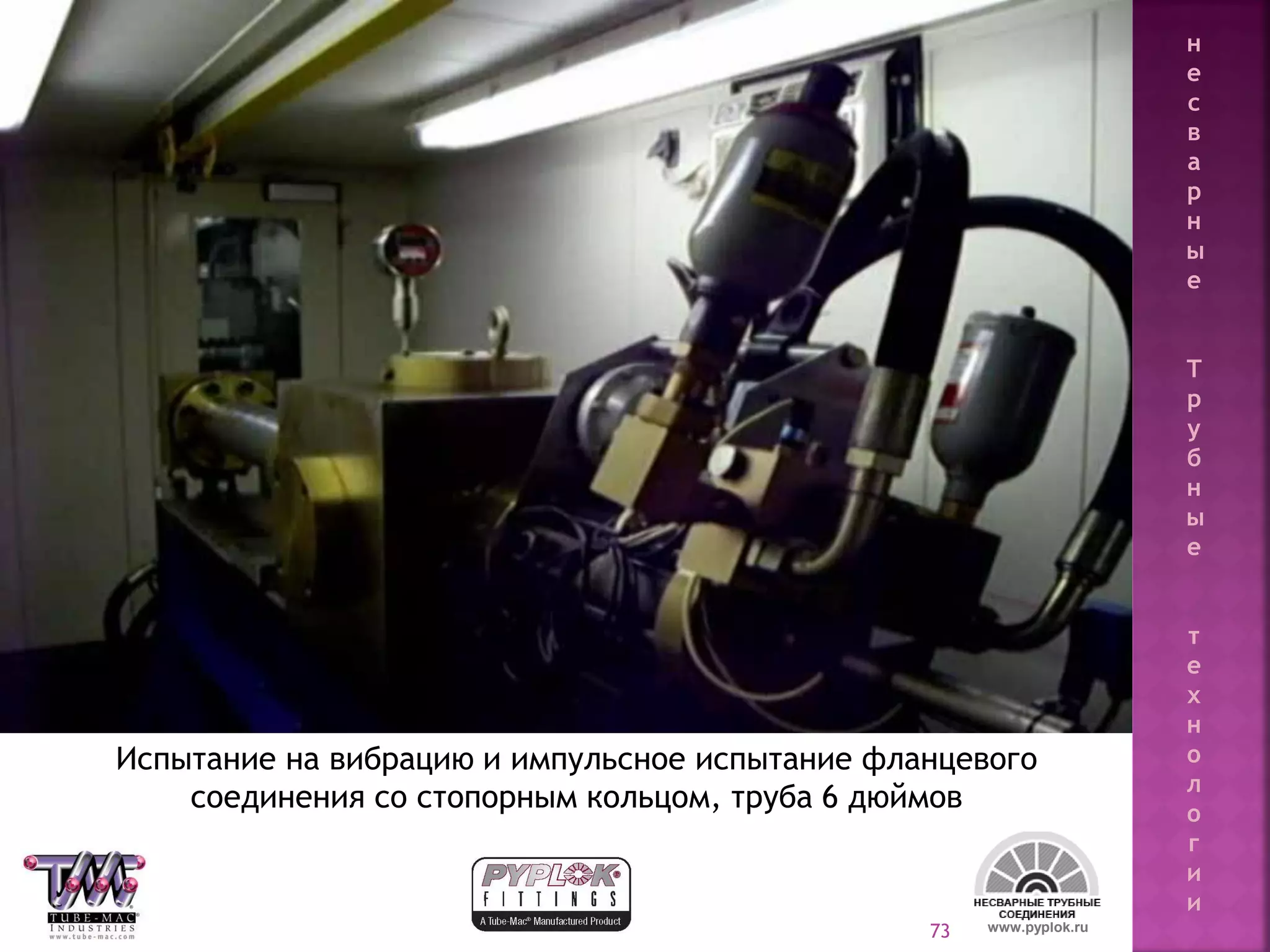

- 73. 73 www.pyplok.ru Испытание навибрацию и импульсное испытание фланцевого соединения со стопорным кольцом, труба 6 дюймов н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 74. 74 • LR –Регистр ЛЛойда • DNV – Норвежский стандарт по технике безопасности • ABS – Классификационное общество США • CCS –Классификационное общество Китая • РМРС – Российский морской регистр судоходства www.pyplok.ru КОМПАНИЯ «TMI» УСПЕШНО ПРОШЛА СЕРТИФИКАЦИЮ ОБОРУДОВАНИЯ В МЕЖДУНАРОЖНОЙ АССОЦИАЦИИ КЛАССИФИКАЦИОННЫХ ОБЩЕСТВ н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

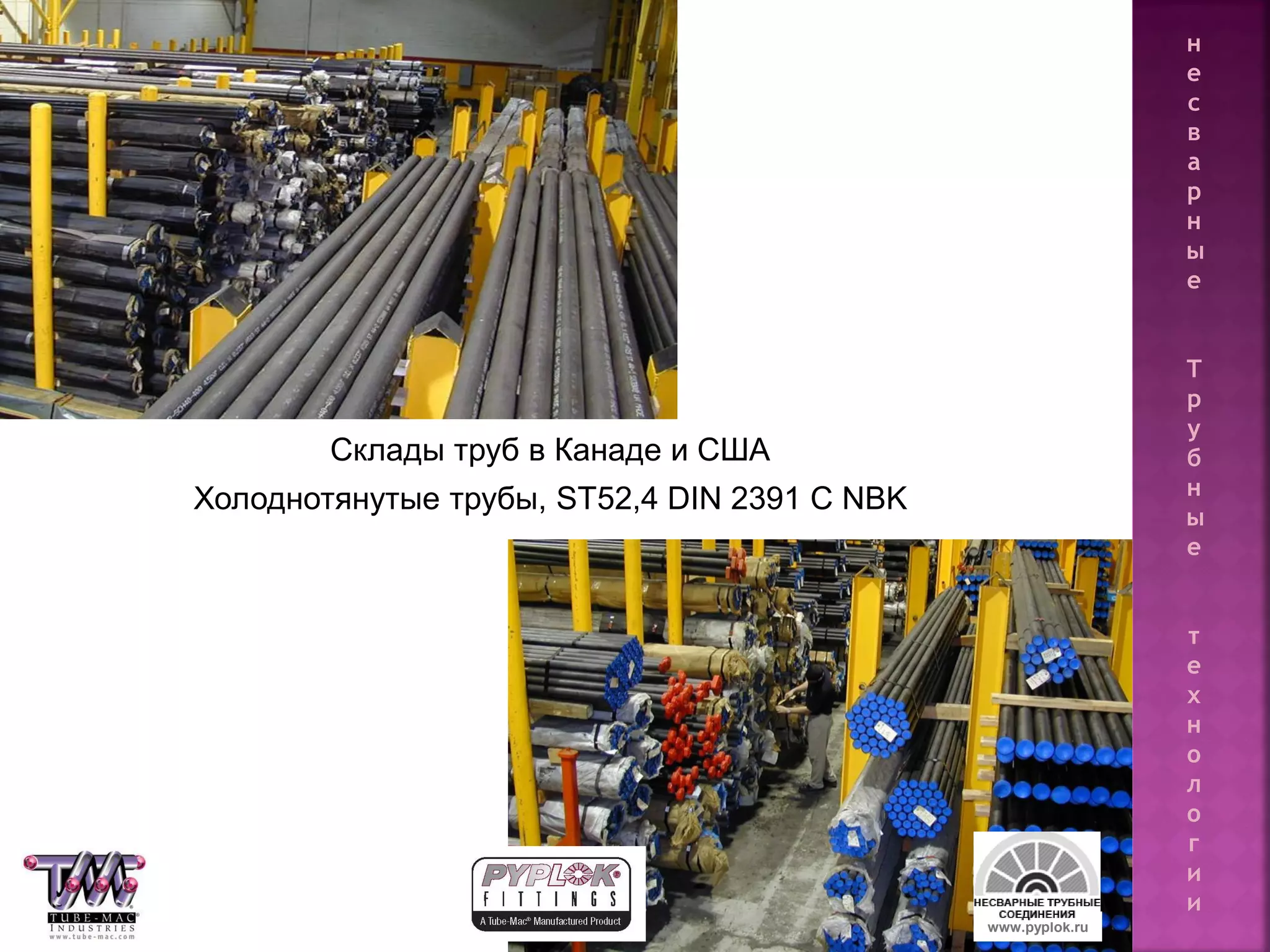

- 75. 75 Склады труб вКанаде и США Холоднотянутые трубы, ST52,4 DIN 2391 C NBK www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

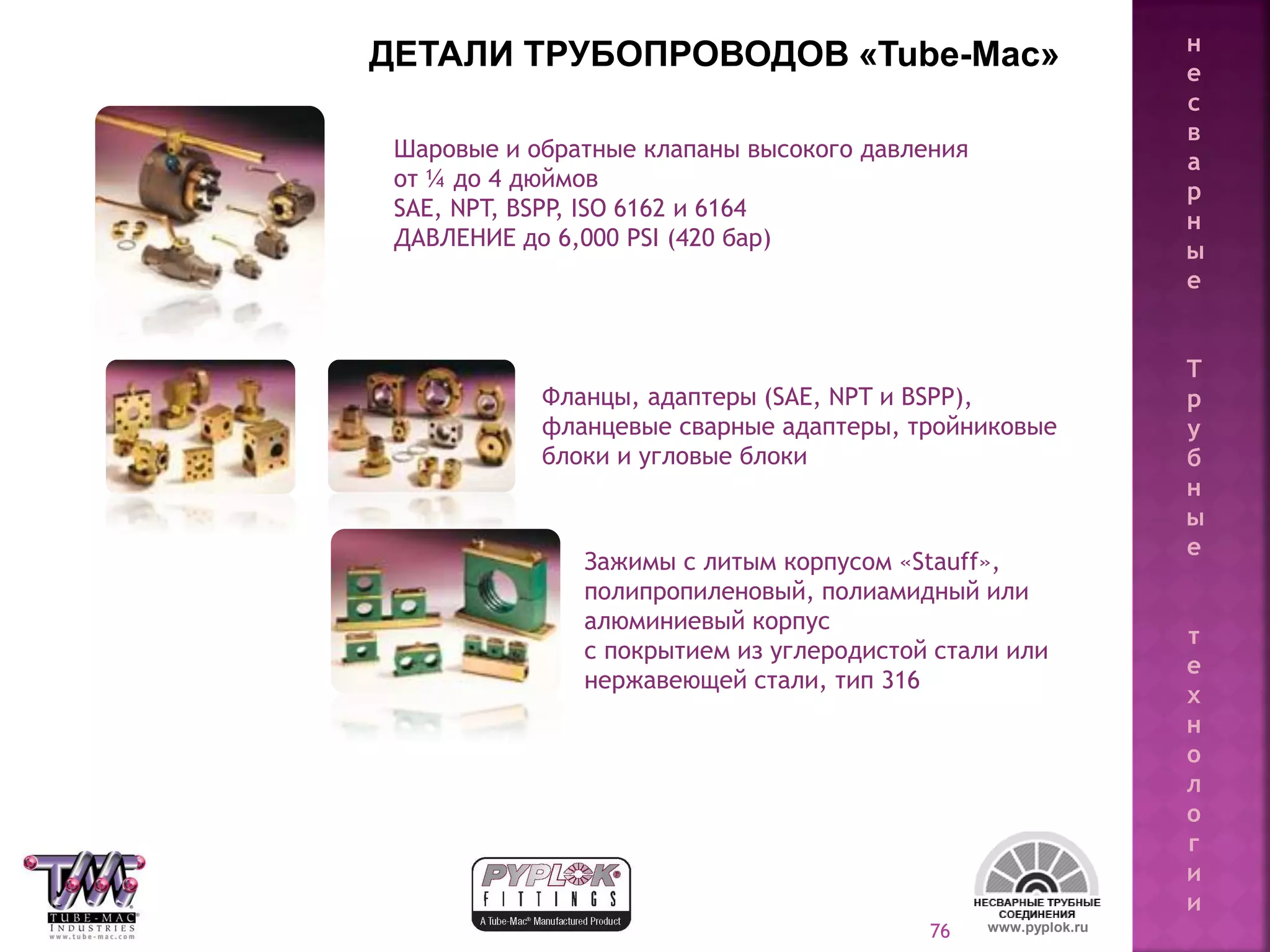

- 76. 76 Шаровые и обратныеклапаны высокого давления от ¼ до 4 дюймов SAE, NPT, BSPP, ISO 6162 и 6164 ДАВЛЕНИЕ до 6,000 PSI (420 бар) Фланцы, адаптеры (SAE, NPT и BSPP), фланцевые сварные адаптеры, тройниковые блоки и угловые блоки Зажимы с литым корпусом «Stauff», полипропиленовый, полиамидный или алюминиевый корпус с покрытием из углеродистой стали или нержавеющей стали, тип 316 ДЕТАЛИ ТРУБОПРОВОДОВ «Tube-Mac» www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

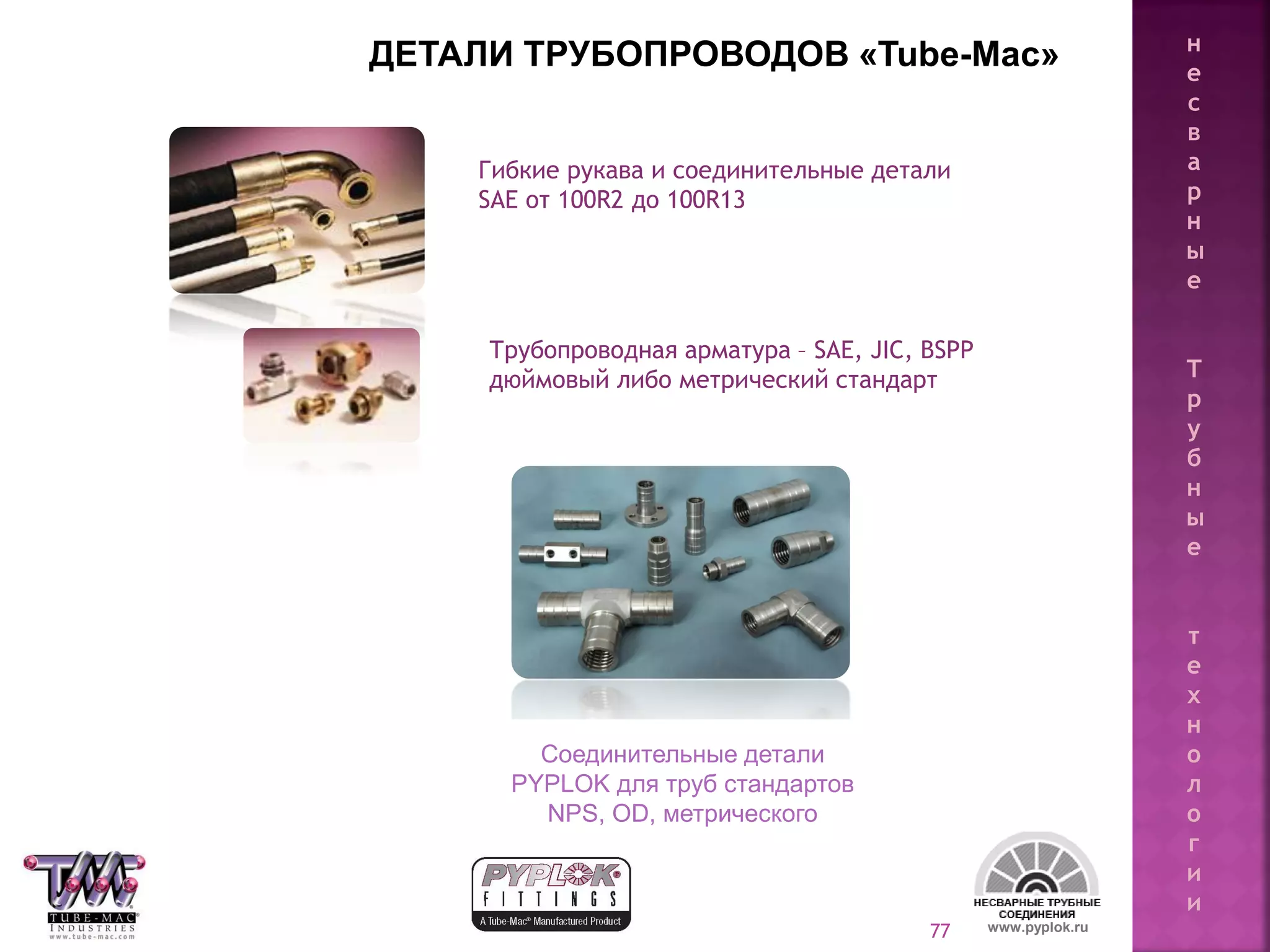

- 77. 77 Гибкие рукава исоединительные детали SAE от 100R2 до 100R13 Трубопроводная арматура – SAE, JIC, BSPP дюймовый либо метрический стандарт PYPLOK fittings for NPS pipe, OD Tube and Metric Tube Соединительные детали PYPLOK для труб стандартов NPS, OD, метрического www.pyplok.ru ДЕТАЛИ ТРУБОПРОВОДОВ «Tube-Mac» н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

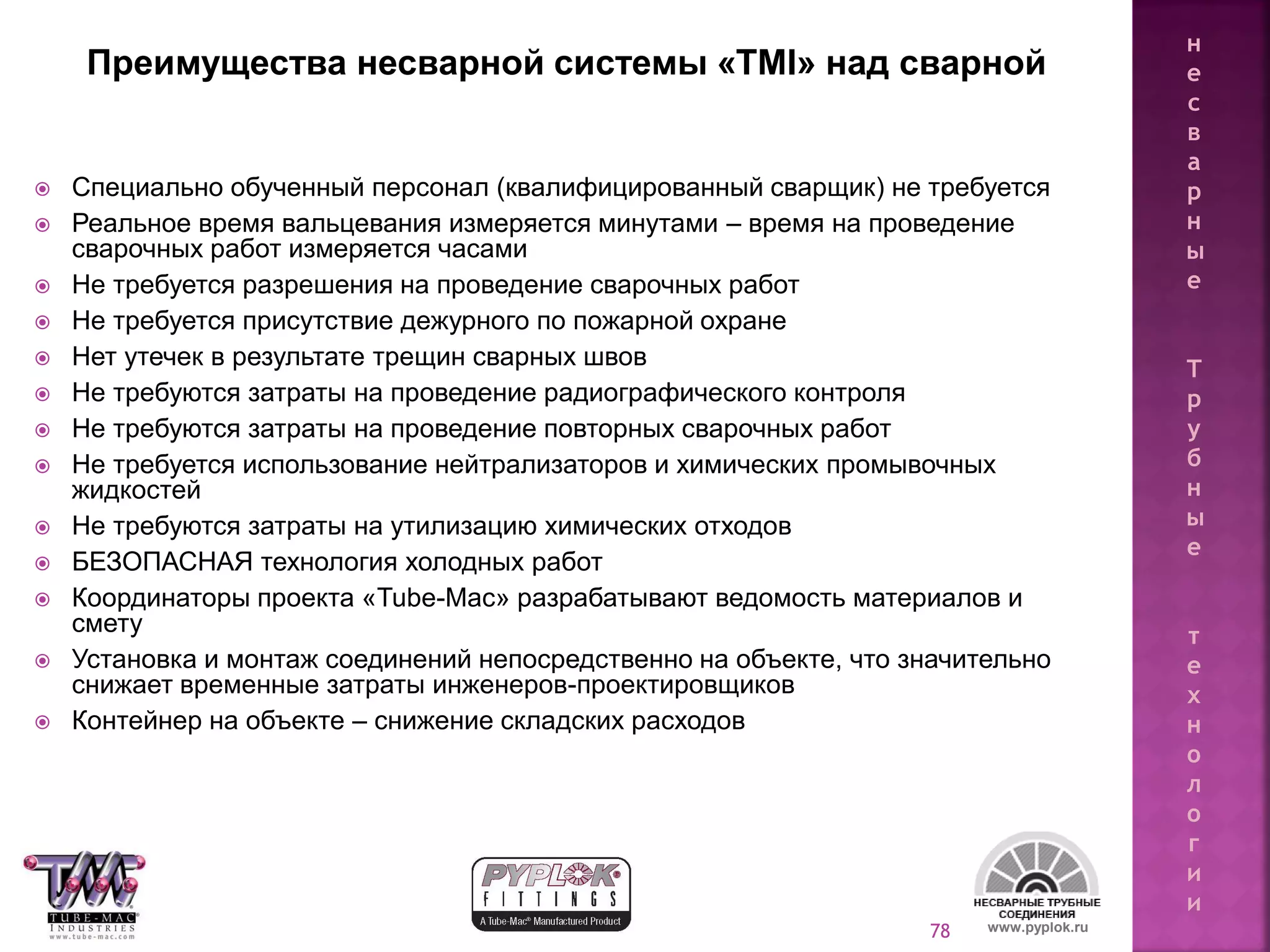

- 78. 78 Специально обученныйперсонал (квалифицированный сварщик) не требуется Реальное время вальцевания измеряется минутами – время на проведение сварочных работ измеряется часами Не требуется разрешения на проведение сварочных работ Не требуется присутствие дежурного по пожарной охране Нет утечек в результате трещин сварных швов Не требуются затраты на проведение радиографического контроля Не требуются затраты на проведение повторных сварочных работ Не требуется использование нейтрализаторов и химических промывочных жидкостей Не требуются затраты на утилизацию химических отходов БЕЗОПАСНАЯ технология холодных работ Координаторы проекта «Tube-Mac» разрабатывают ведомость материалов и смету Установка и монтаж соединений непосредственно на объекте, что значительно снижает временные затраты инженеров-проектировщиков Контейнер на объекте – снижение складских расходов www.pyplok.ru Преимущества несварной системы «TMI» над сварной н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

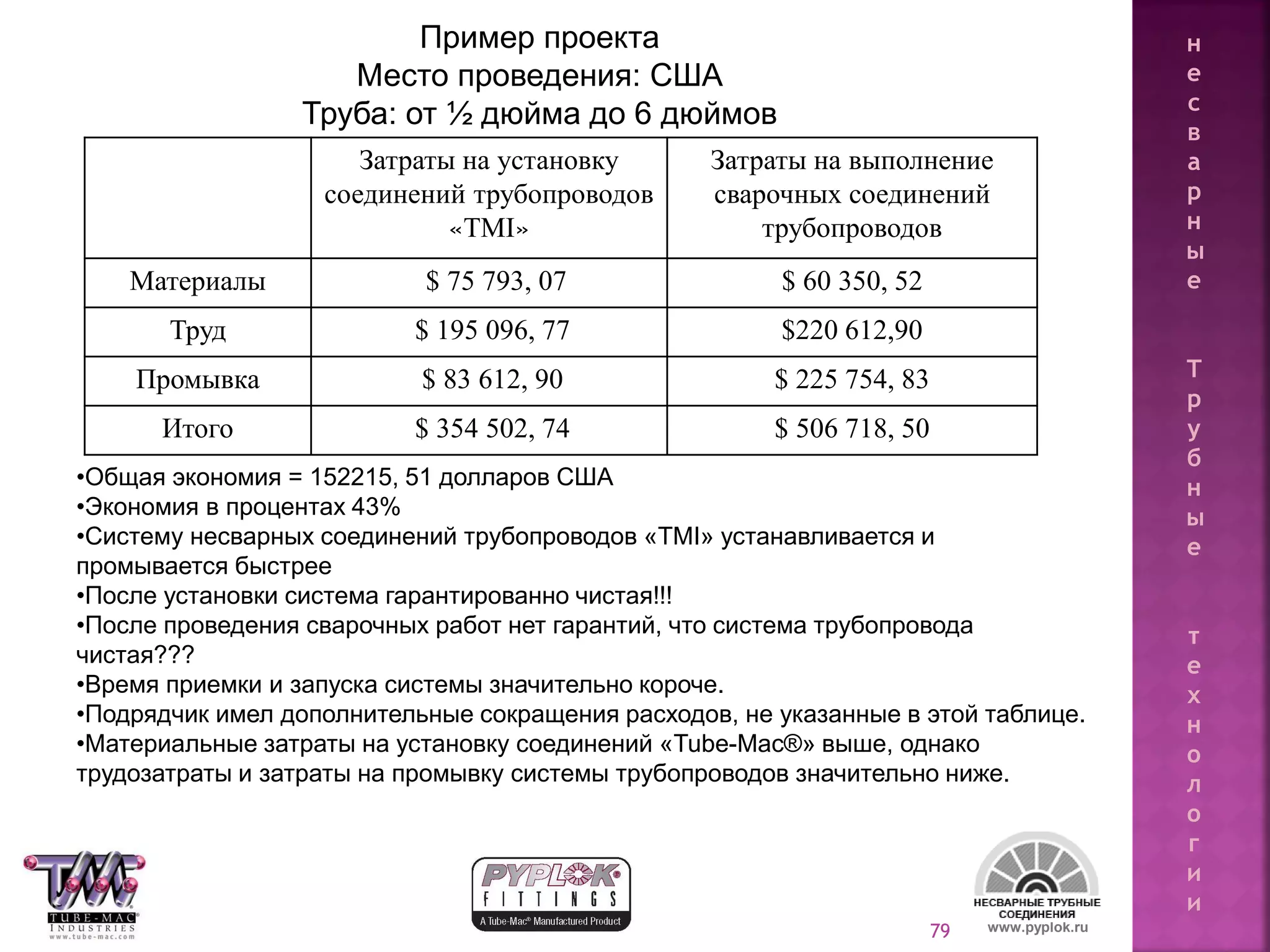

- 79. 79 Затраты на установку соединенийтрубопроводов «TMI» Затраты на выполнение сварочных соединений трубопроводов Материалы $ 75 793, 07 $ 60 350, 52 Труд $ 195 096, 77 $220 612,90 Промывка $ 83 612, 90 $ 225 754, 83 Итого $ 354 502, 74 $ 506 718, 50 Пример проекта Место проведения: США Труба: от ½ дюйма до 6 дюймов •Общая экономия = 152215, 51 долларов США •Экономия в процентах 43% •Систему несварных соединений трубопроводов «TMI» устанавливается и промывается быстрее •После установки система гарантированно чистая!!! •После проведения сварочных работ нет гарантий, что система трубопровода чистая??? •Время приемки и запуска системы значительно короче. •Подрядчик имел дополнительные сокращения расходов, не указанные в этой таблице. •Материальные затраты на установку соединений «Tube-Mac®» выше, однако трудозатраты и затраты на промывку системы трубопроводов значительно ниже. www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

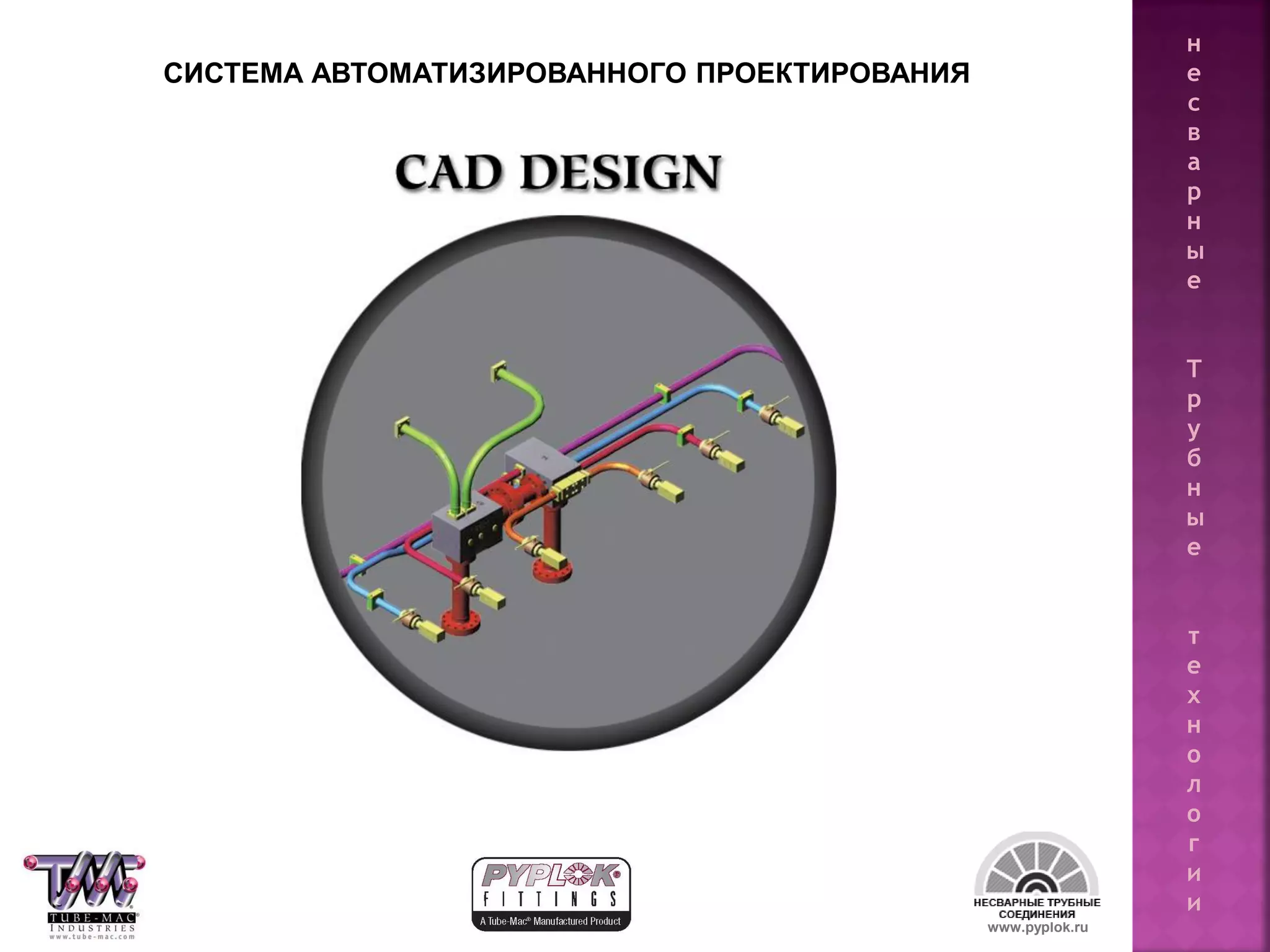

- 80.

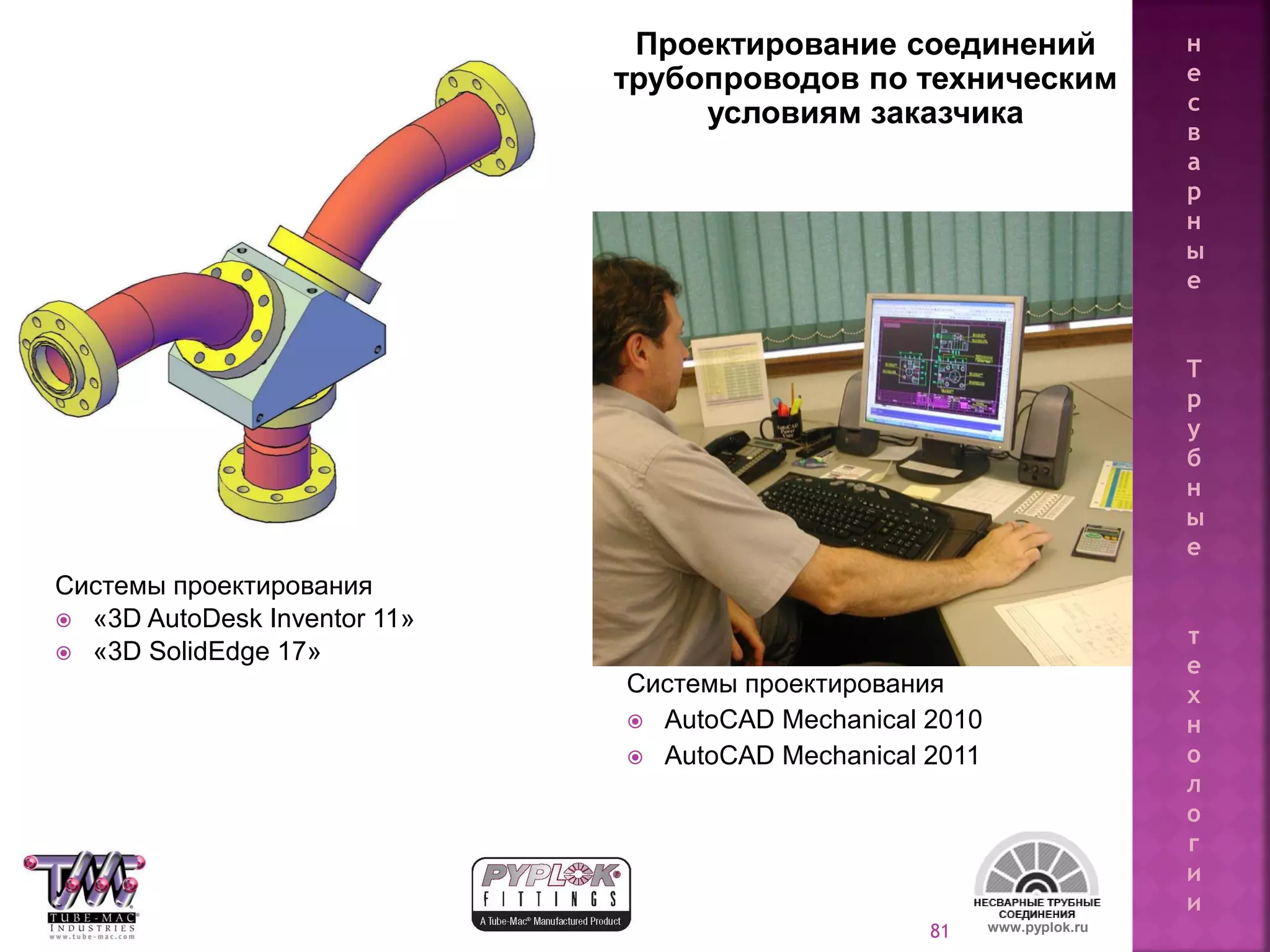

- 81. 81 Проектирование соединений трубопроводов потехническим условиям заказчика Системы проектирования AutoCAD Mechanical 2010 AutoCAD Mechanical 2011 Системы проектирования «3D AutoDesk Inventor 11» «3D SolidEdge 17» www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 82. 82 Составление сметы материалов проекта Управление проектом Управление качеством Прослеживаемость материала Непрерывное взаимодействиес заказчиком www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 83. 83 ИЗГОТОВЛЕНИЕ ПРОДУКЦИИ НАЗАКАЗ www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

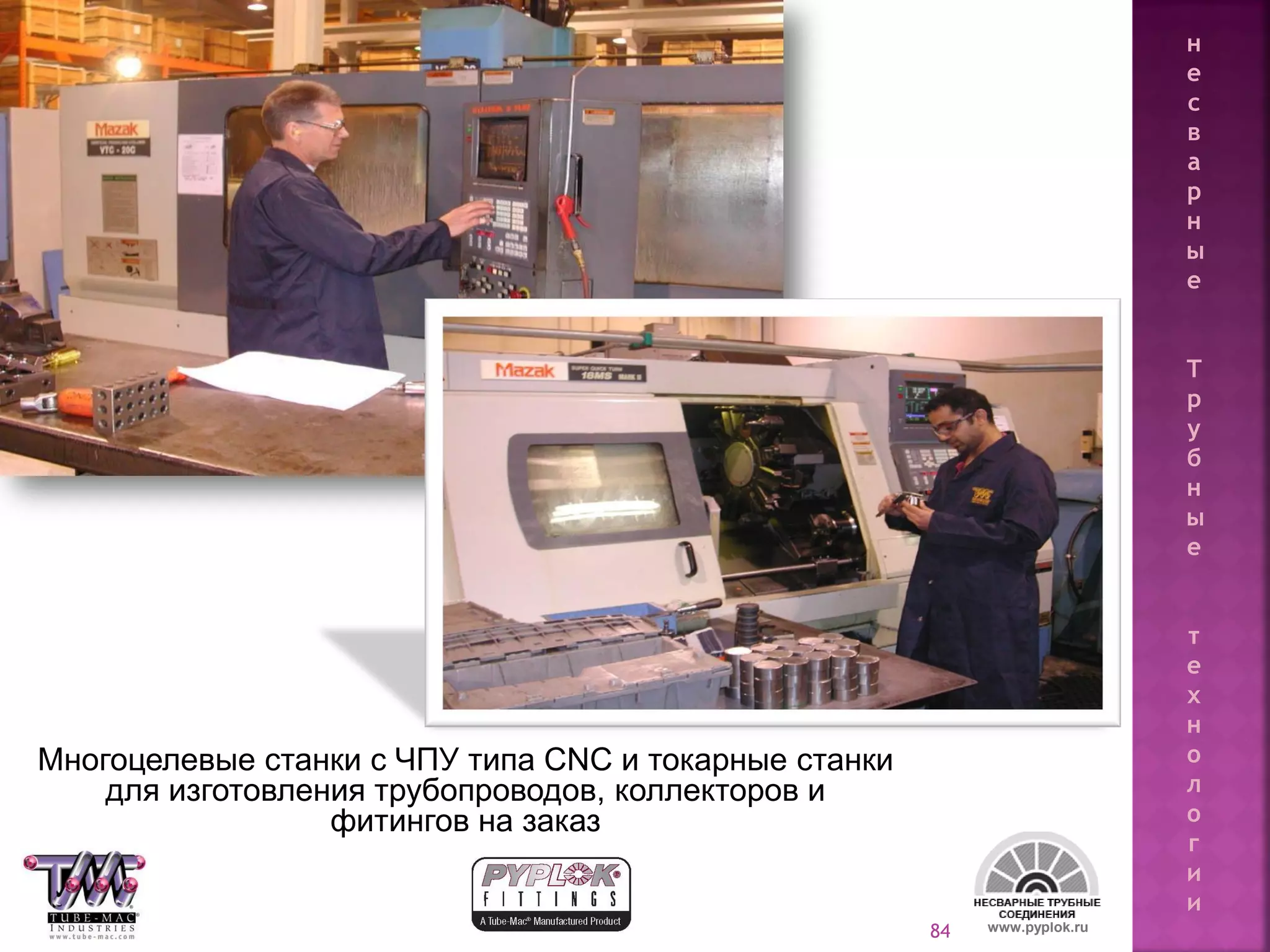

- 84. 84 Многоцелевые станки сЧПУ типа CNC и токарные станки для изготовления трубопроводов, коллекторов и фитингов на заказ www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

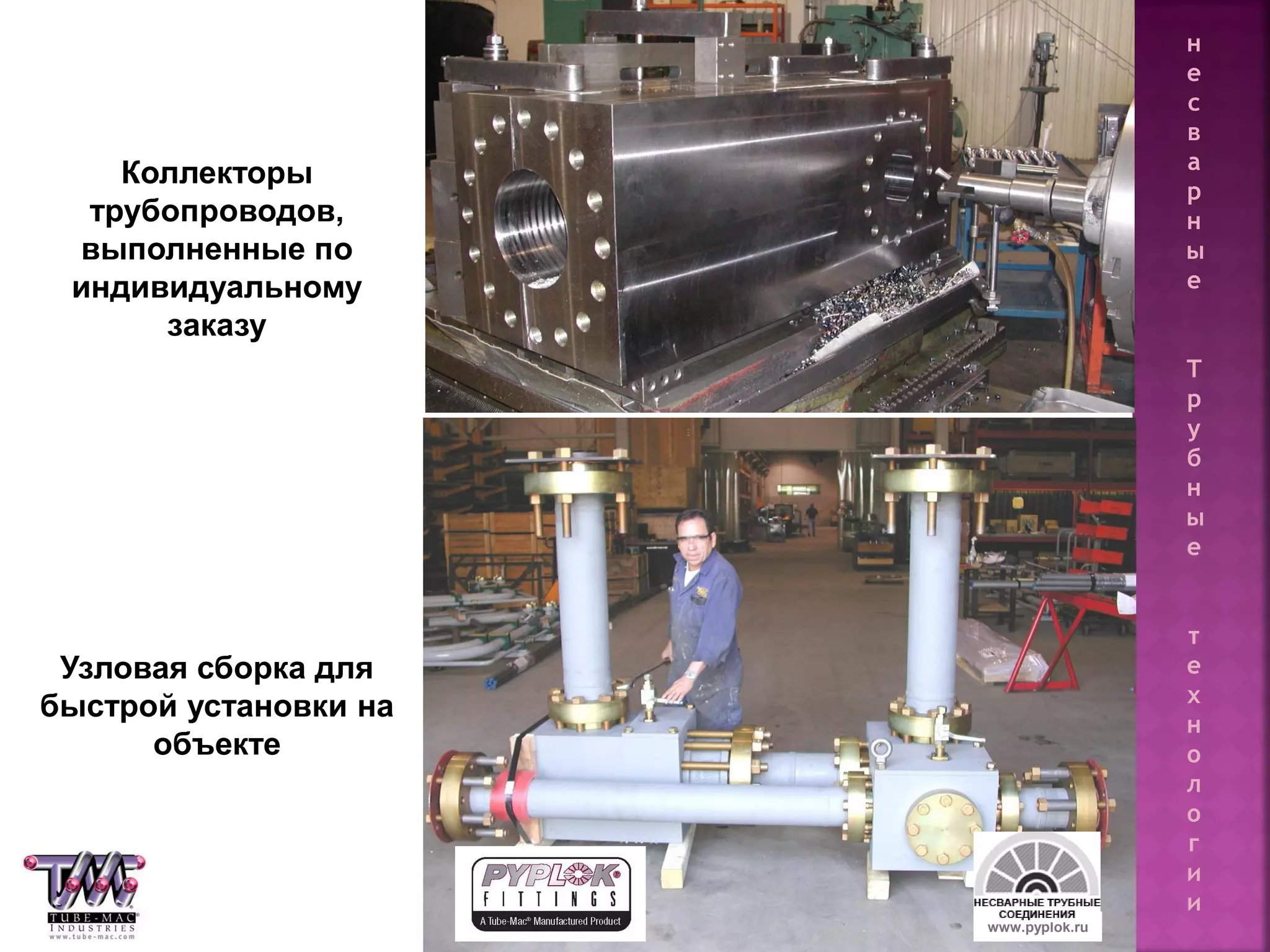

- 85. 85 Коллекторы трубопроводов, выполненные по индивидуальному заказу Узловая сборкадля быстрой установки на объекте www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 86. 86 Многоцелевой станок сЧПУ типа CNC с роботизированной системой козловых кранов для производства фланцев www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 87.

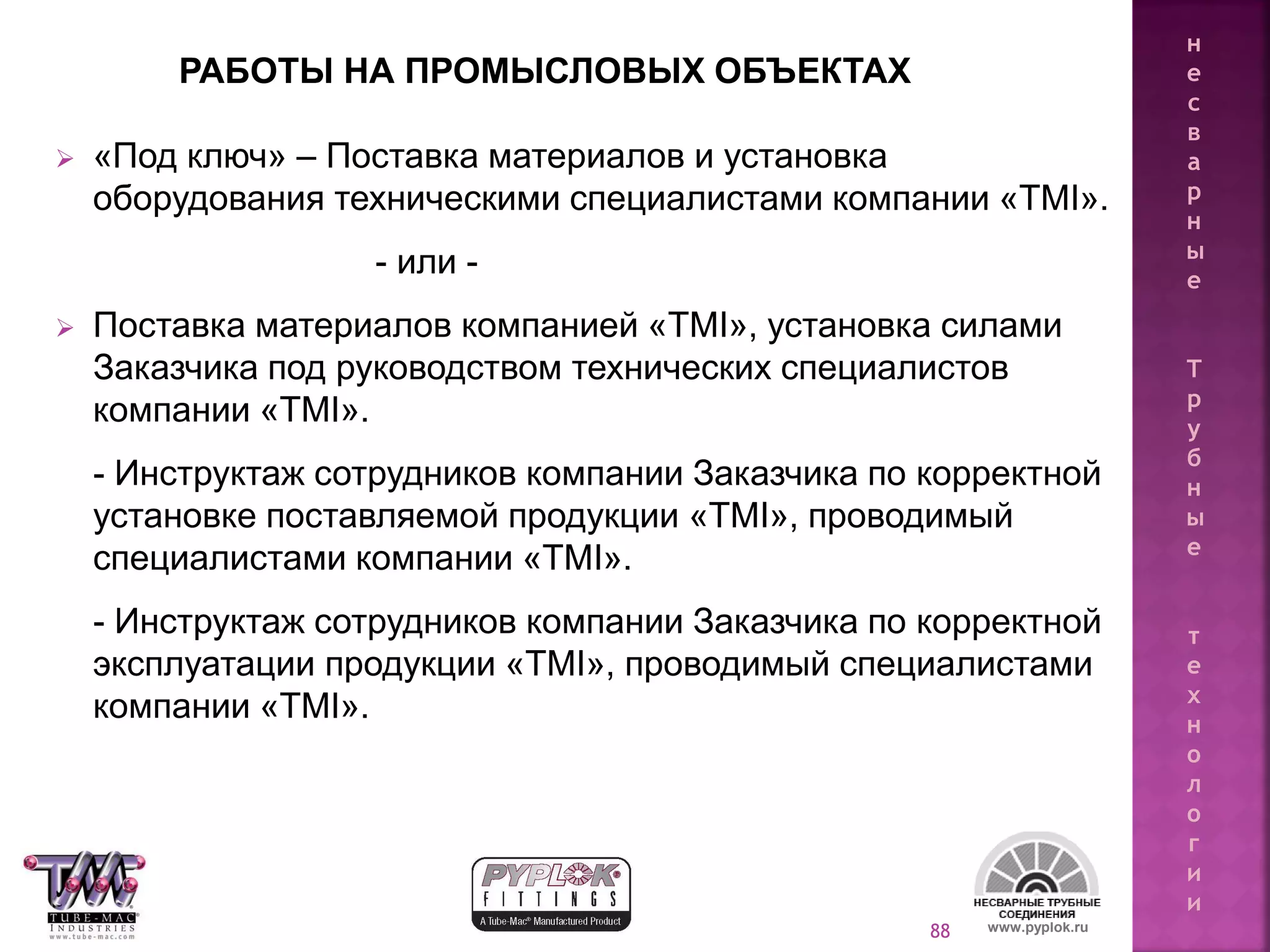

- 88. 88 «Под ключ»– Поставка материалов и установка оборудования техническими специалистами компании «TMI». - или - Поставка материалов компанией «TMI», установка силами Заказчика под руководством технических специалистов компании «TMI». - Инструктаж сотрудников компании Заказчика по корректной установке поставляемой продукции «TMI», проводимый специалистами компании «TMI». - Инструктаж сотрудников компании Заказчика по корректной эксплуатации продукции «TMI», проводимый специалистами компании «TMI». www.pyplok.ru РАБОТЫ НА ПРОМЫСЛОВЫХ ОБЪЕКТАХ н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 89. 89 www.pyplok.ru Обучение вклассе и аттестация Стандартные сертификаты, выдаваемые по окончании обучения Обучение и аттестация непосредственно на объекте по оборудованию PYPLOK, вальцеванию, вырезанию канавок и сгибанию. н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

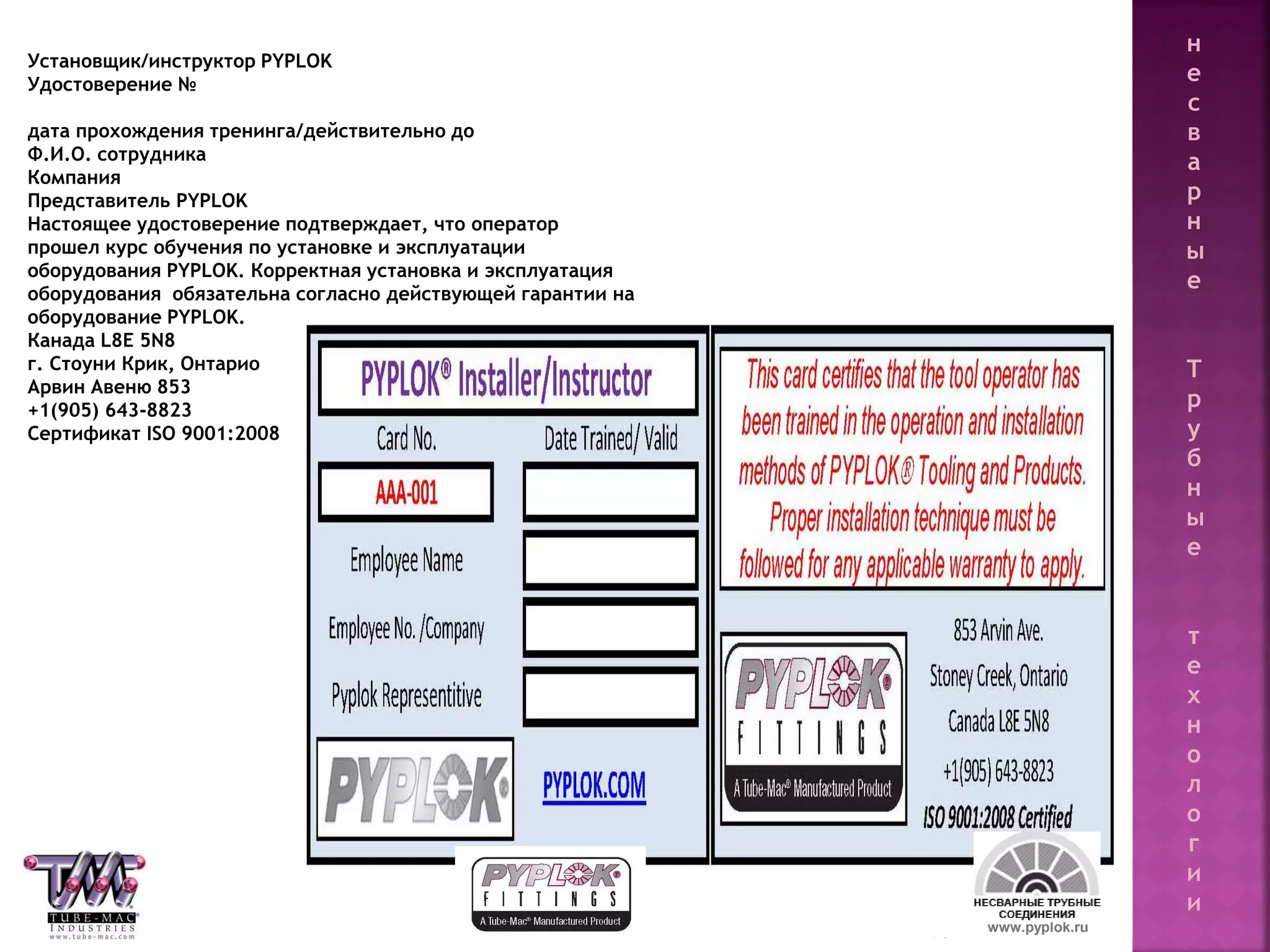

- 90. 90 www.pyplok.ru Установщик/инструктор PYPLOK Удостоверение№ дата прохождения тренинга/действительно до Ф.И.О. сотрудника Компания Представитель PYPLOK Настоящее удостоверение подтверждает, что оператор прошел курс обучения по установке и эксплуатации оборудования PYPLOK. Корректная установка и эксплуатация оборудования обязательна согласно действующей гарантии на оборудование PYPLOK. Канада L8E 5N8 г. Стоуни Крик, Онтарио Арвин Авеню 853 +1(905) 643-8823 Сертификат ISO 9001:2008 н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

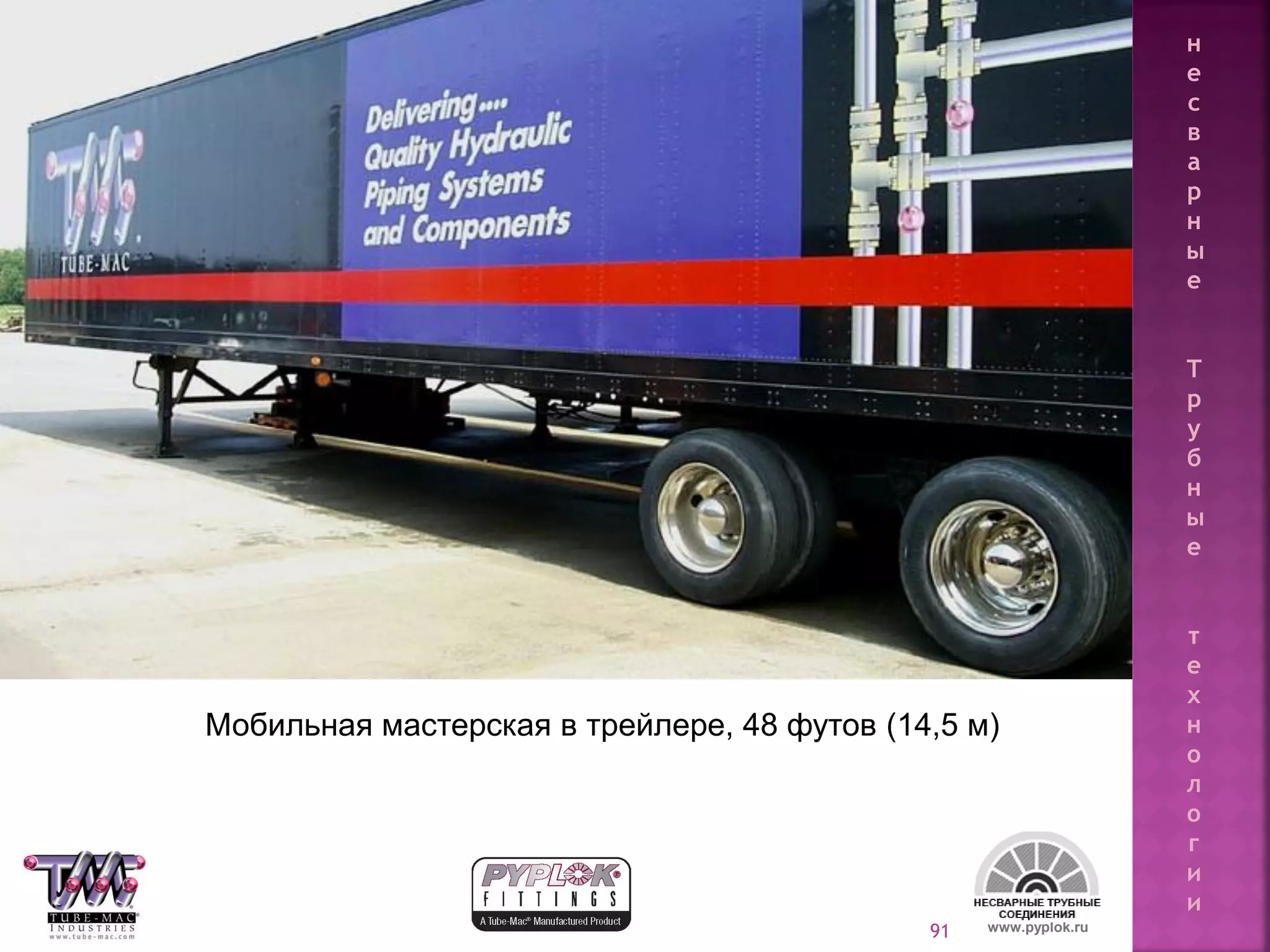

- 91. 91 www.pyplok.ru Мобильная мастерскаяв трейлере, 48 футов (14,5 м) н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

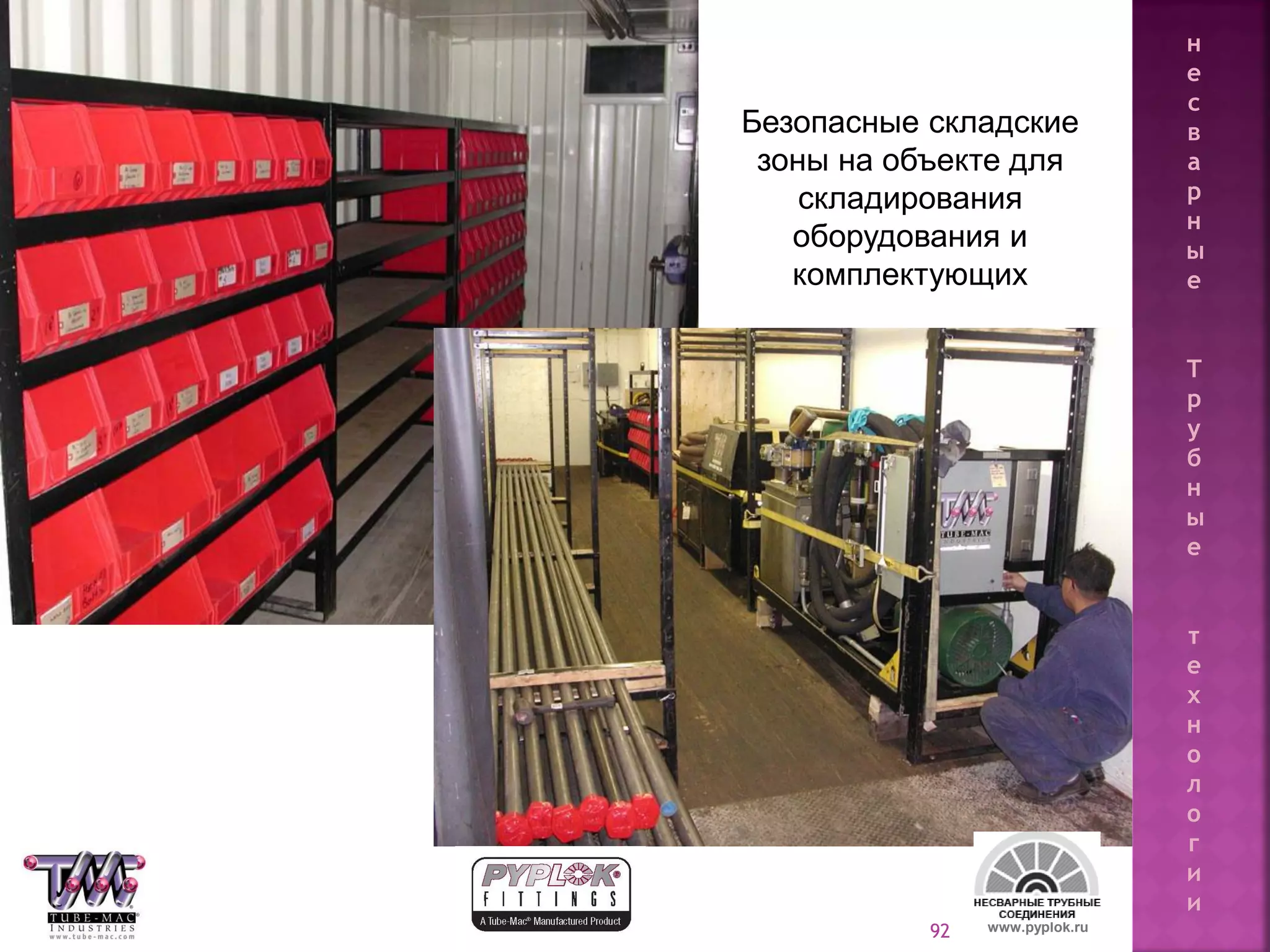

- 92. 92 www.pyplok.ru Безопасные складские зонына объекте для складирования оборудования и комплектующих н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

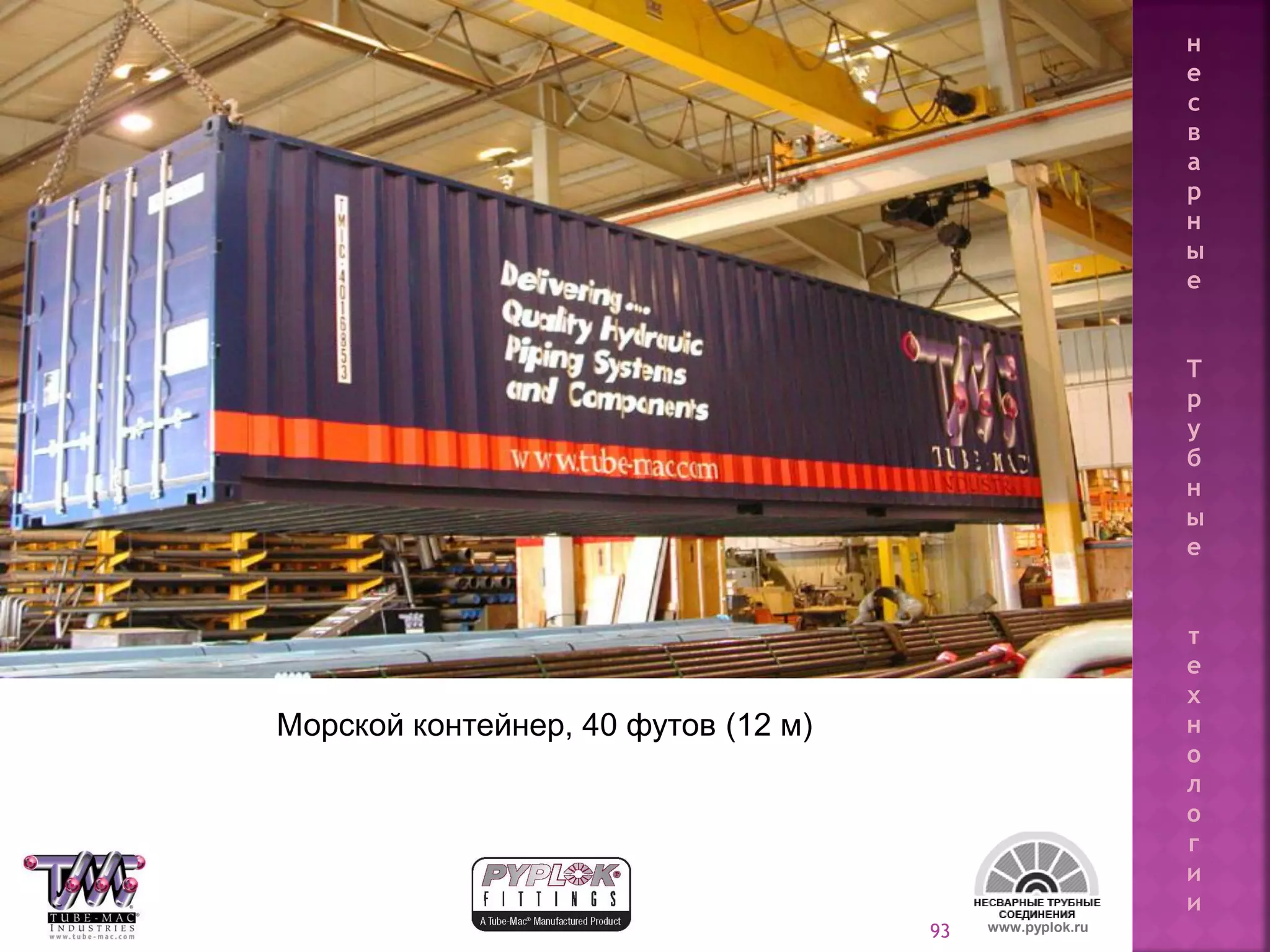

- 93. 93 www.pyplok.ru Морской контейнер,40 футов (12 м) н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

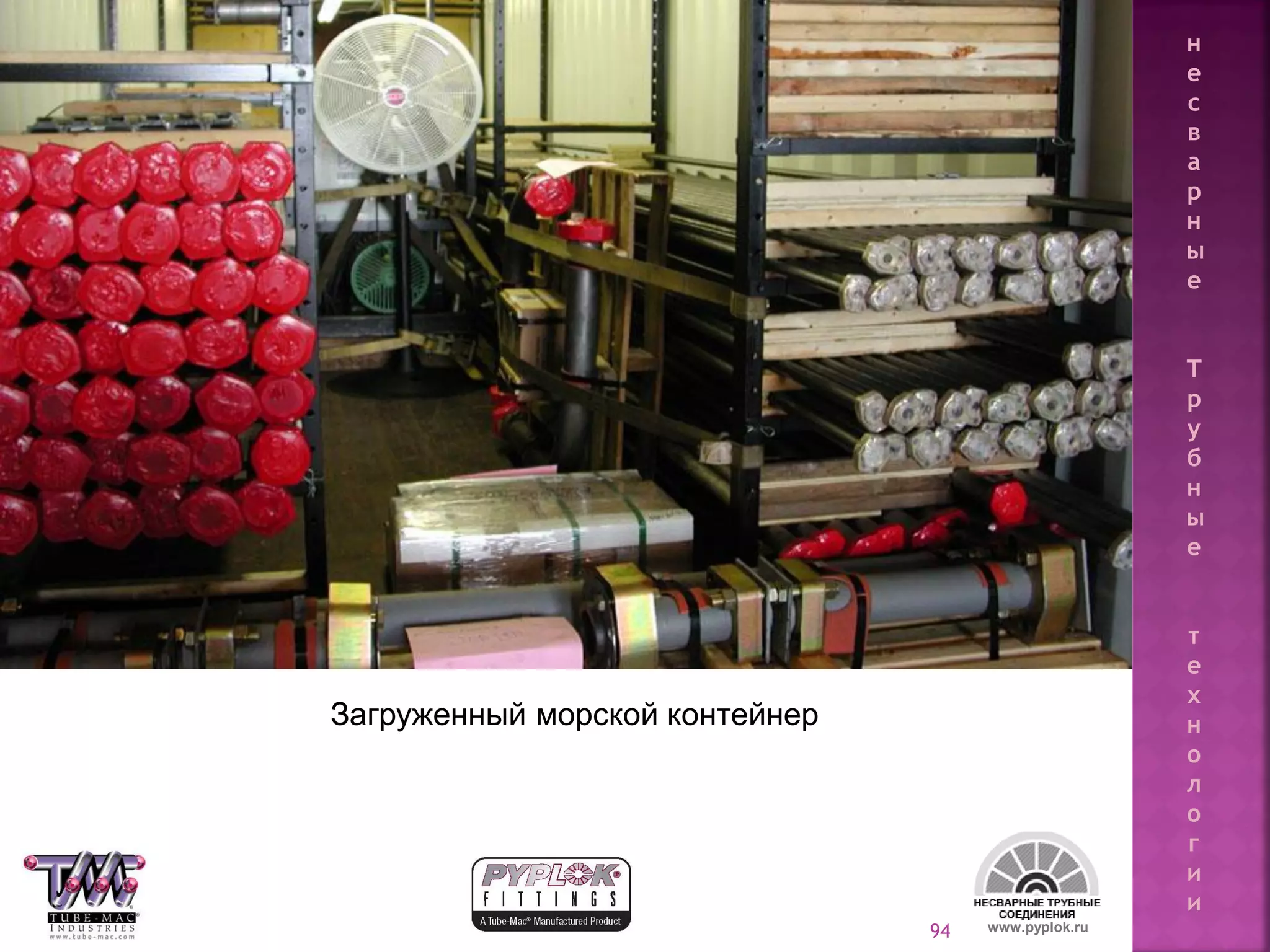

- 94. 94 www.pyplok.ru Загруженный морскойконтейнер н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 95.

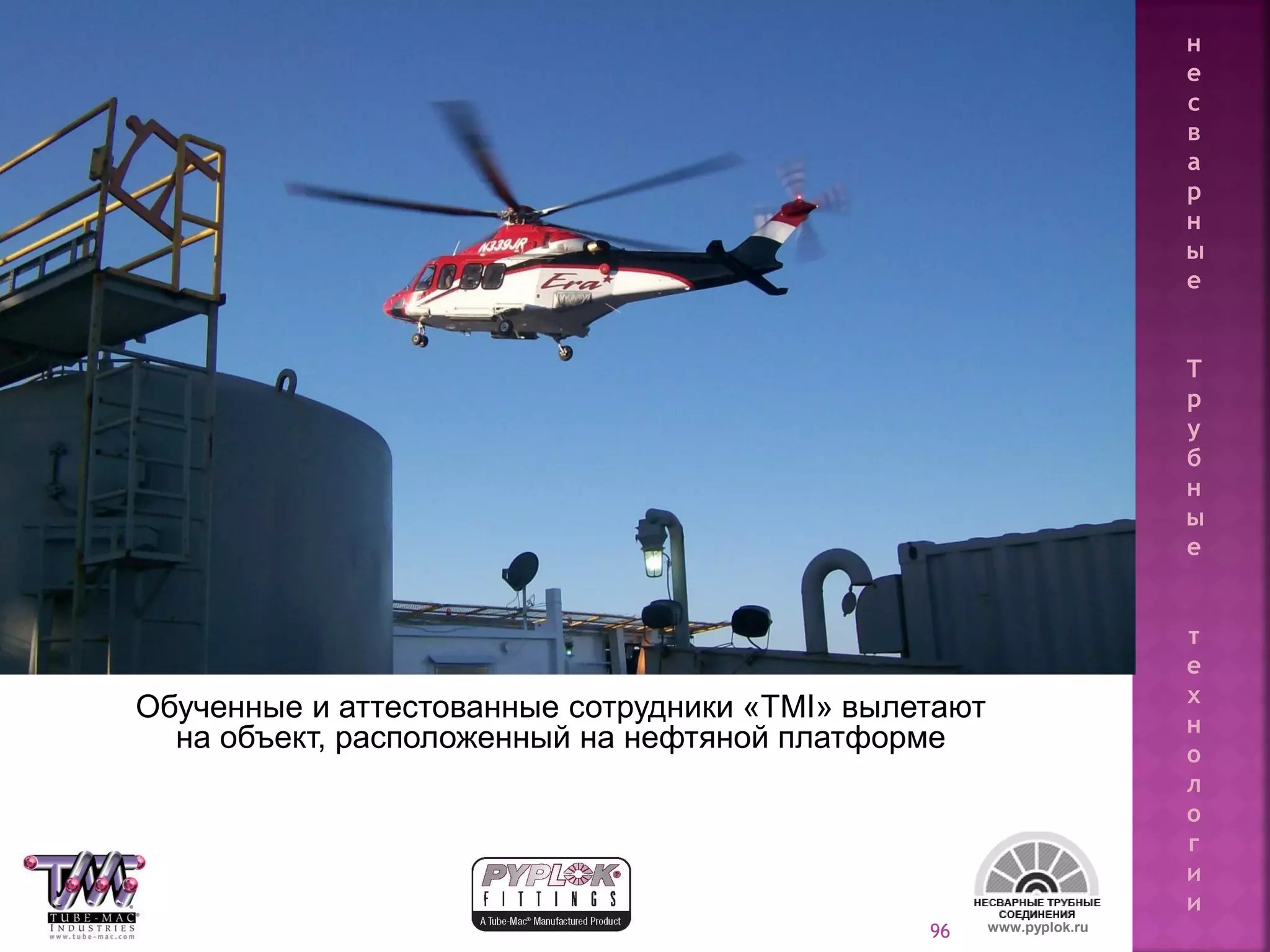

- 96. 96 Обученные и аттестованныесотрудники «TMI» вылетают на объект, расположенный на нефтяной платформе www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

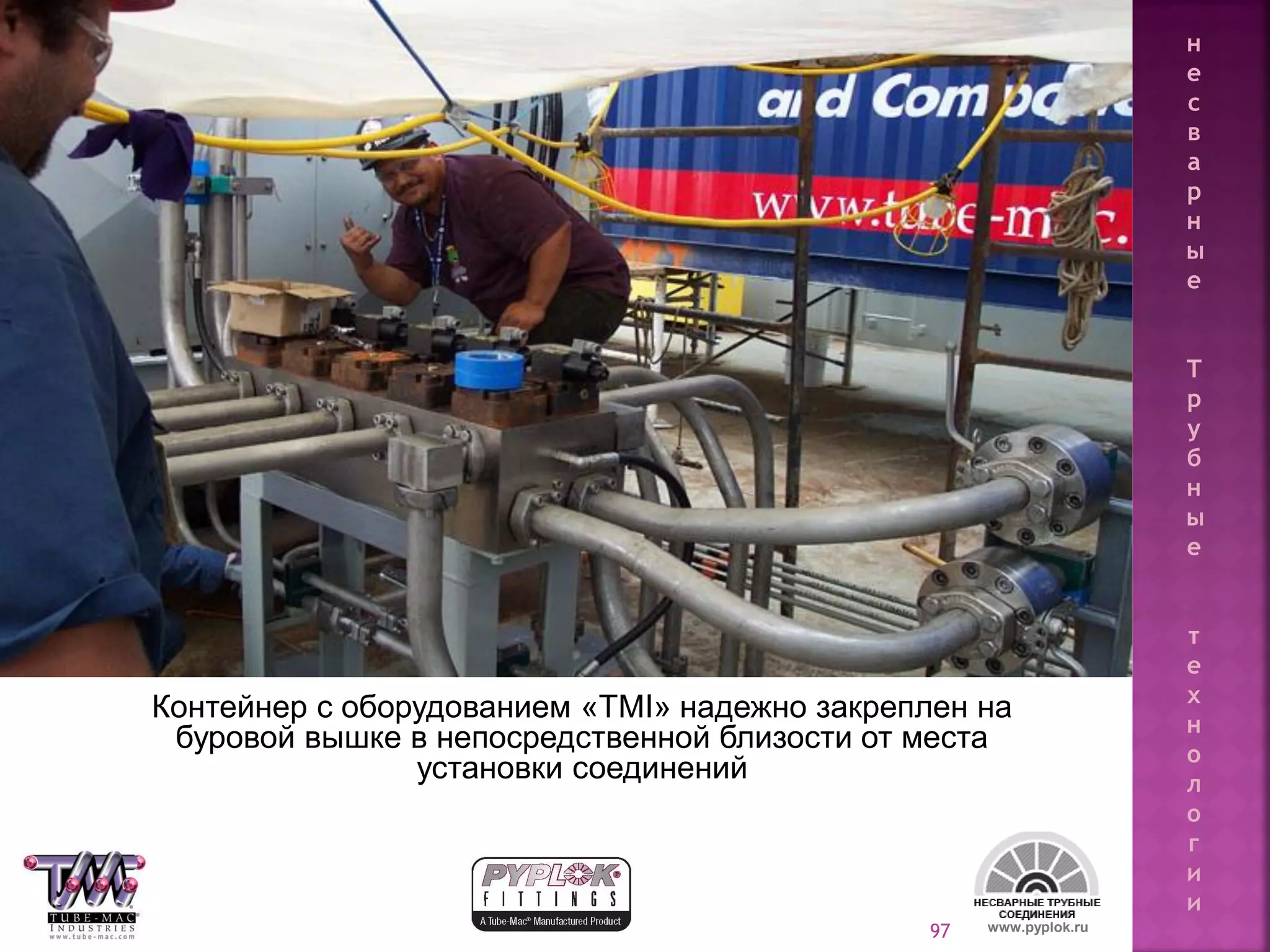

- 97. 97 Контейнер с оборудованием«TMI» надежно закреплен на буровой вышке в непосредственной близости от места установки соединений www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

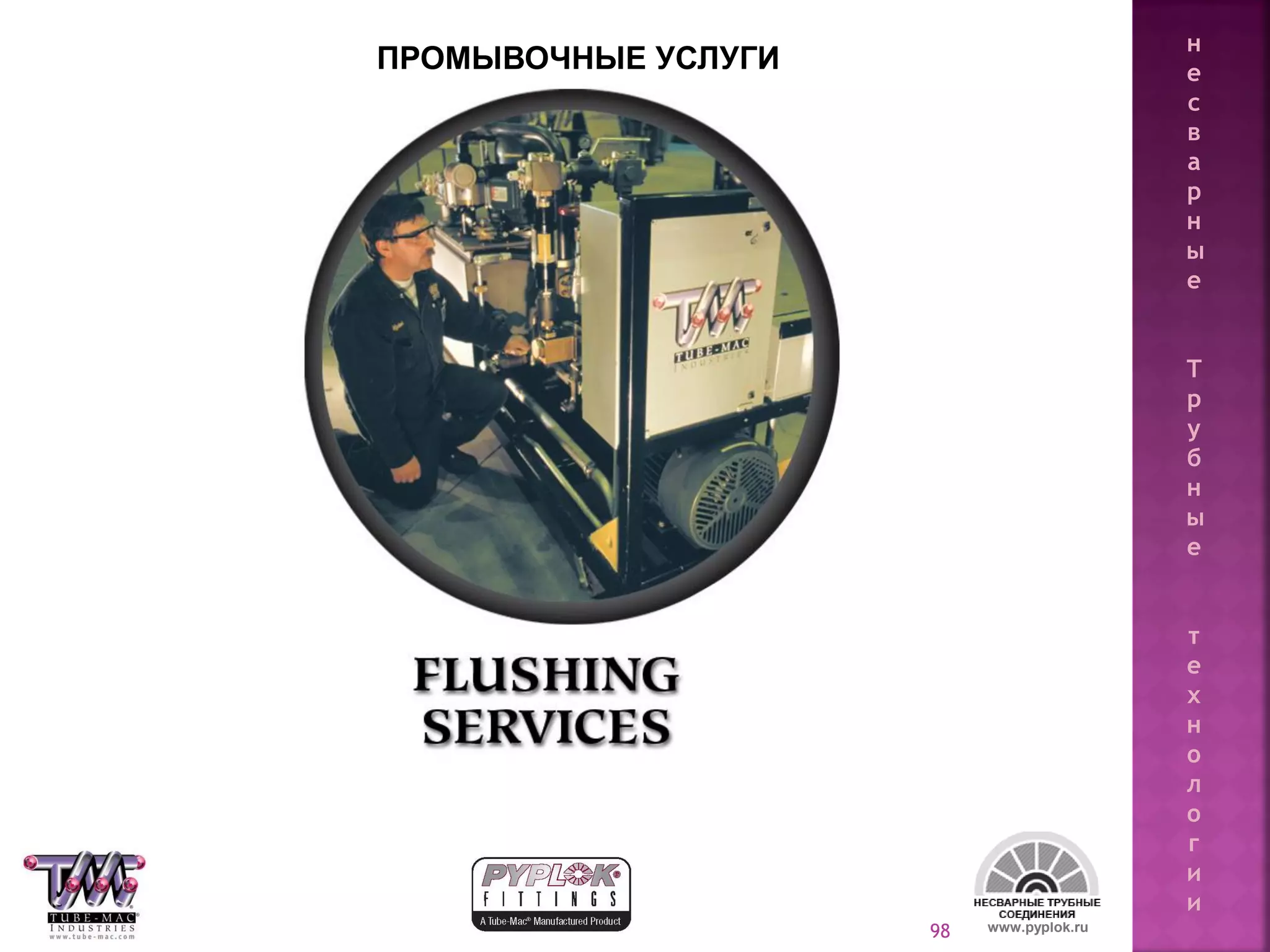

- 98.

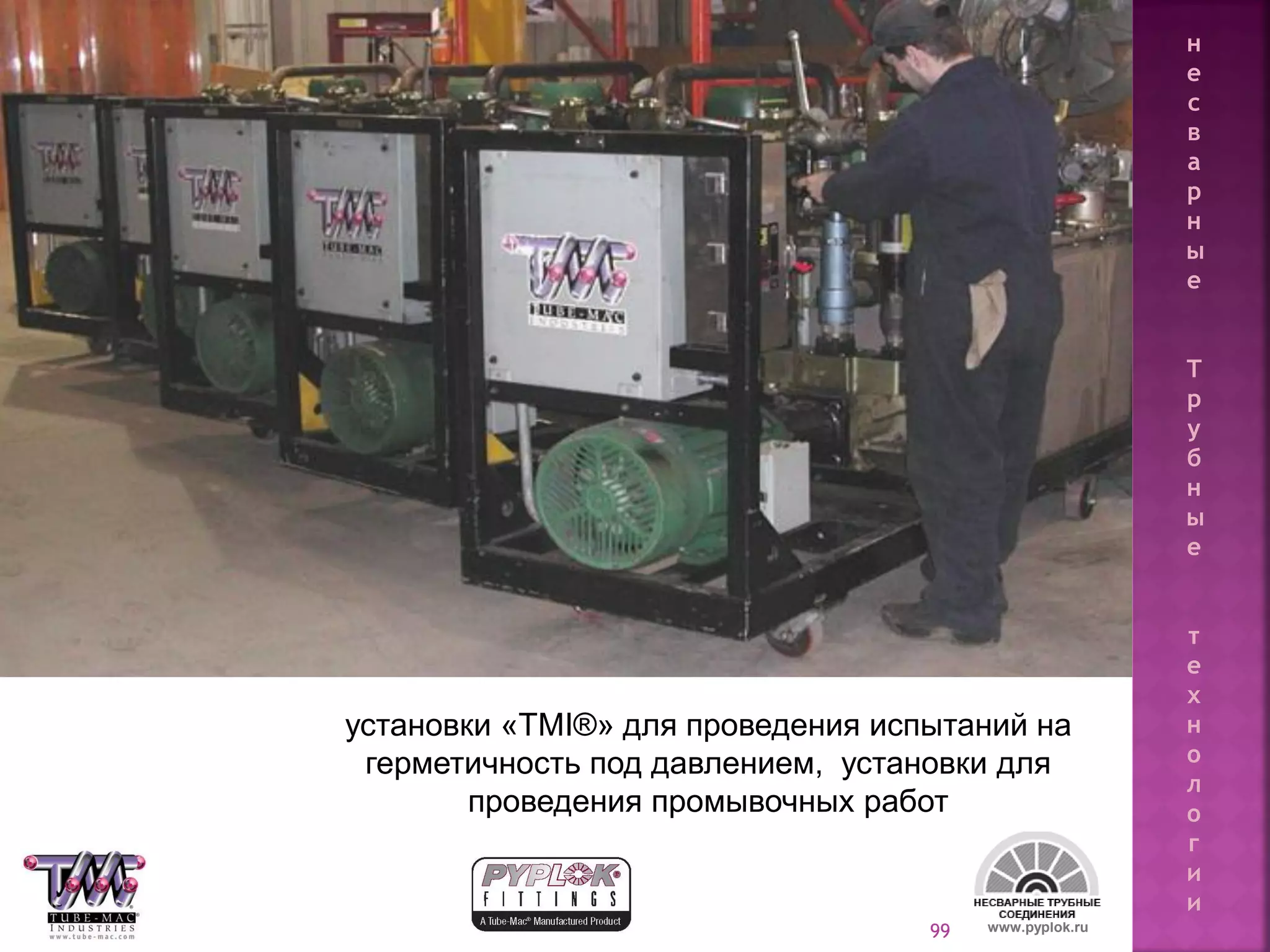

- 99. 99 установки «TMI®» дляпроведения испытаний на герметичность под давлением, установки для проведения промывочных работ www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

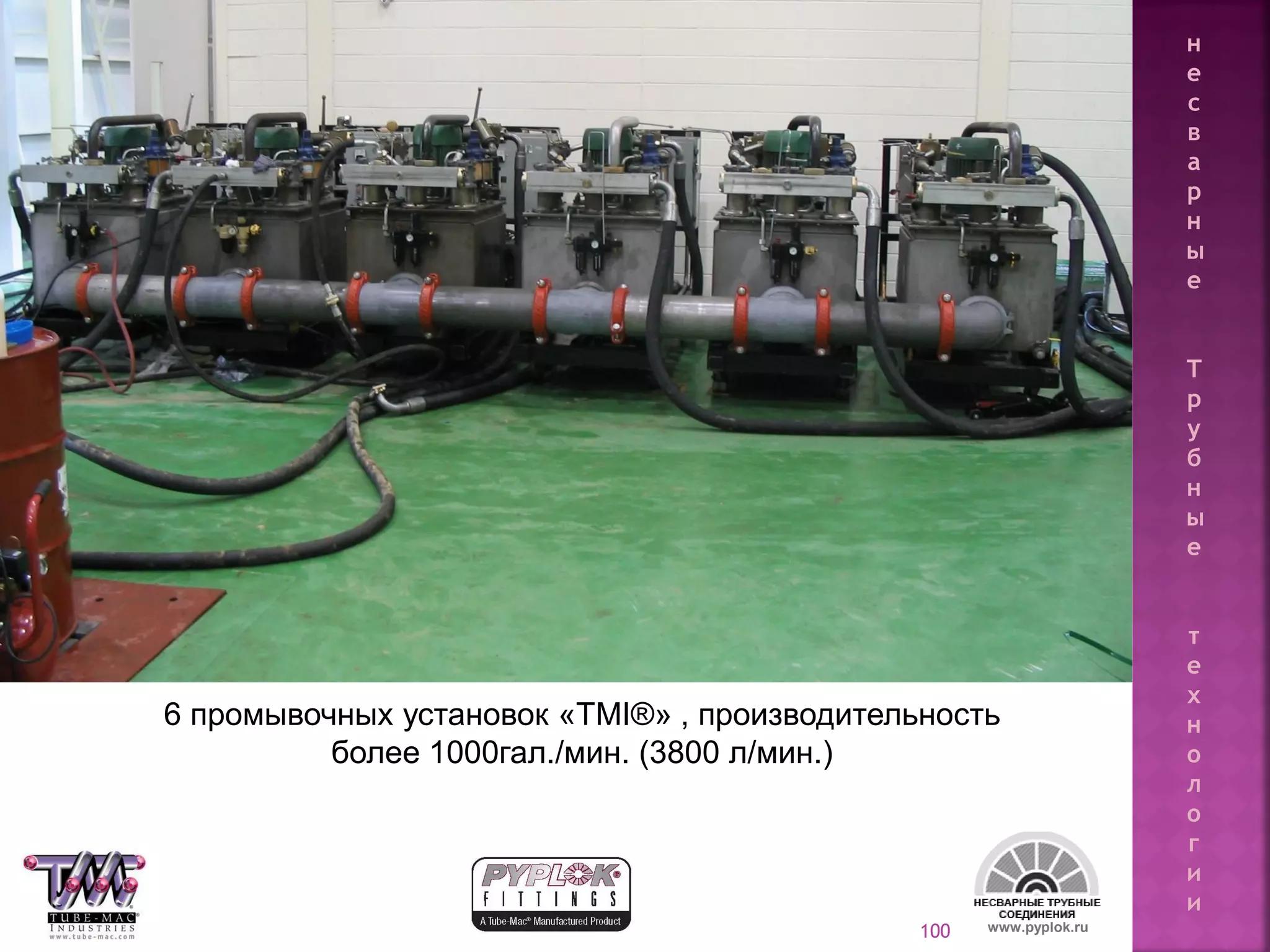

- 100. 100 www.pyplok.ru 6 промывочныхустановок «TMI®» , производительность более 1000гал./мин. (3800 л/мин.) н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 101.

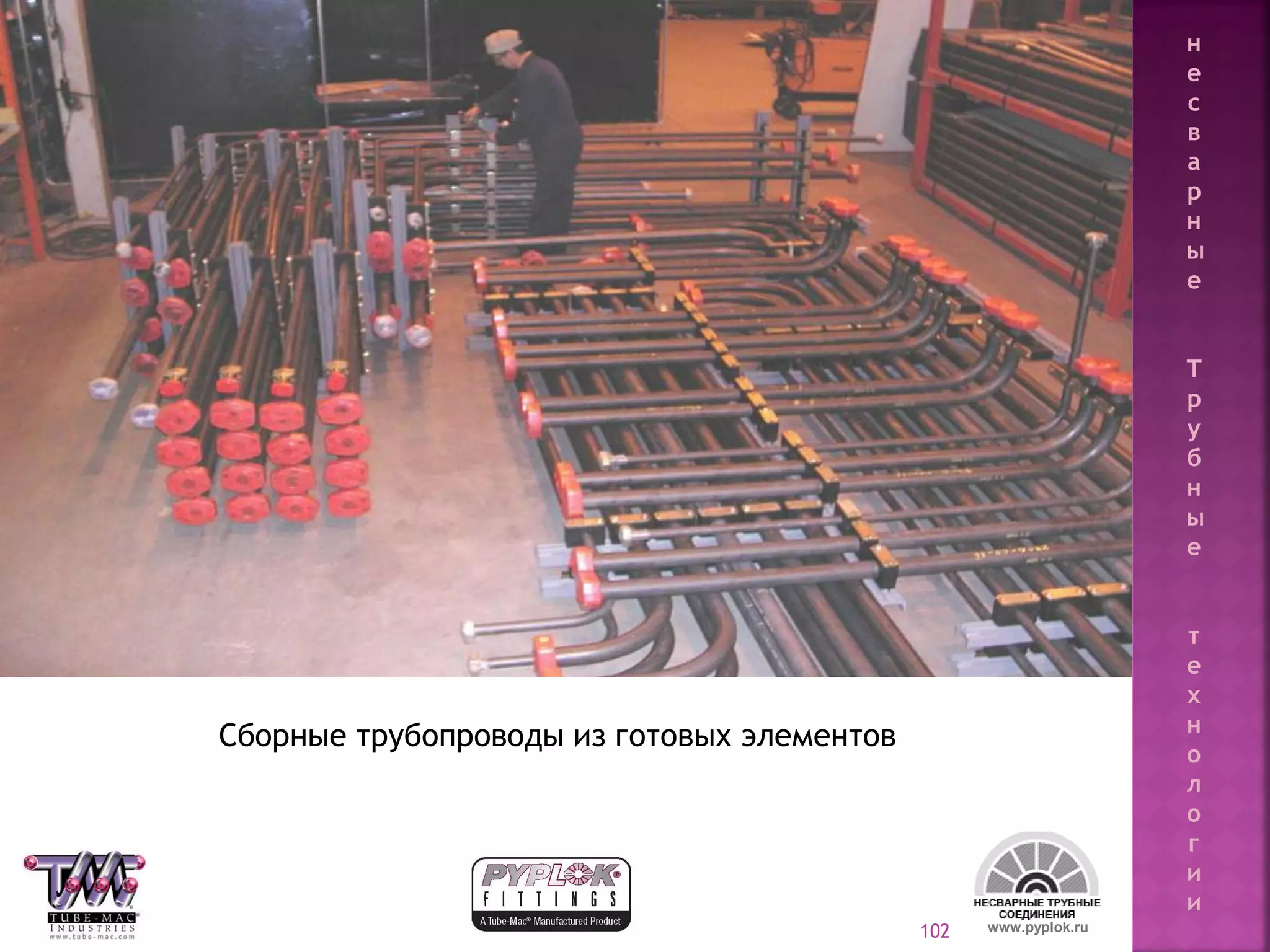

- 102. 102 Сборные трубопроводы изготовых элементов www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

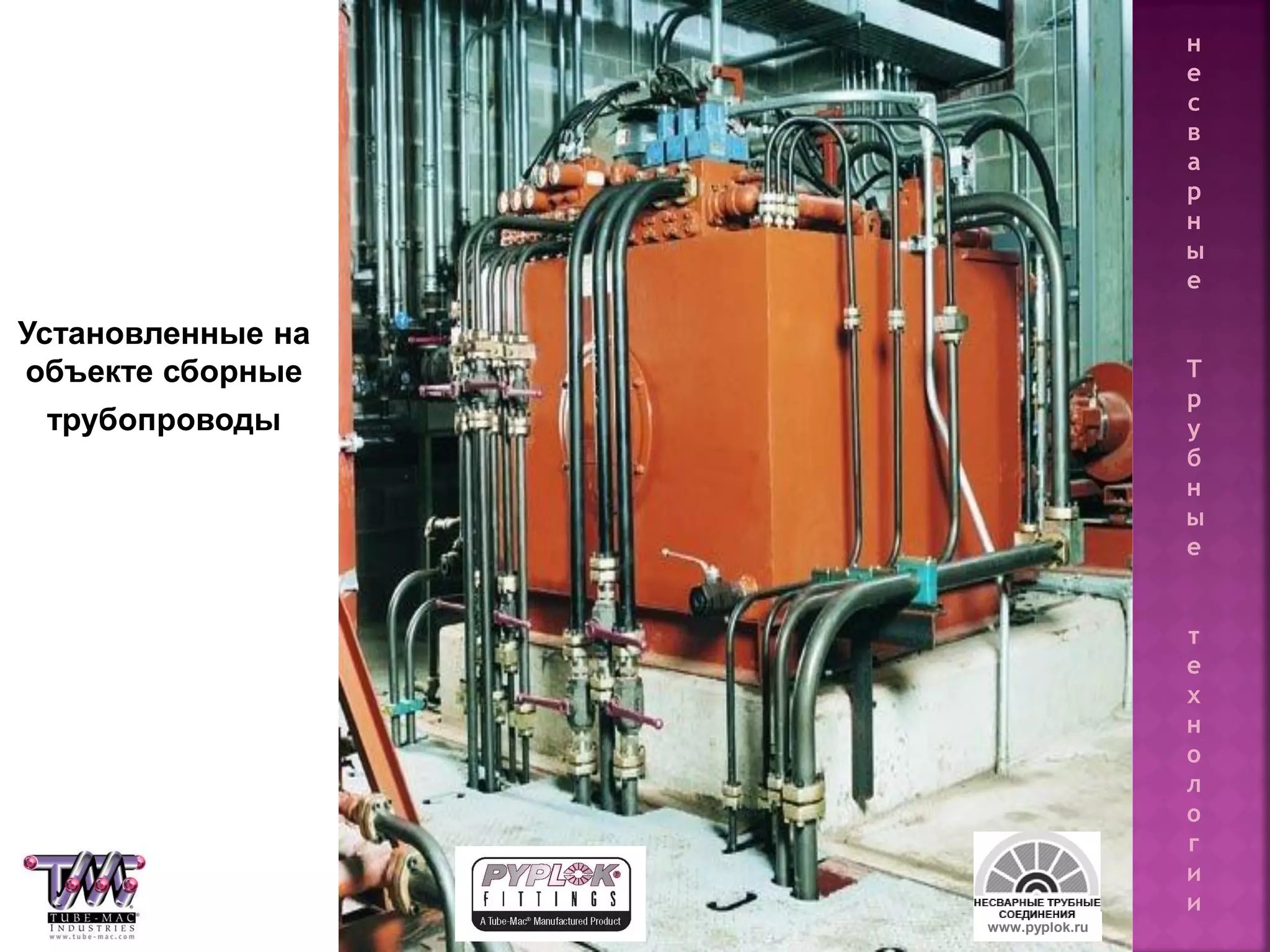

- 103.

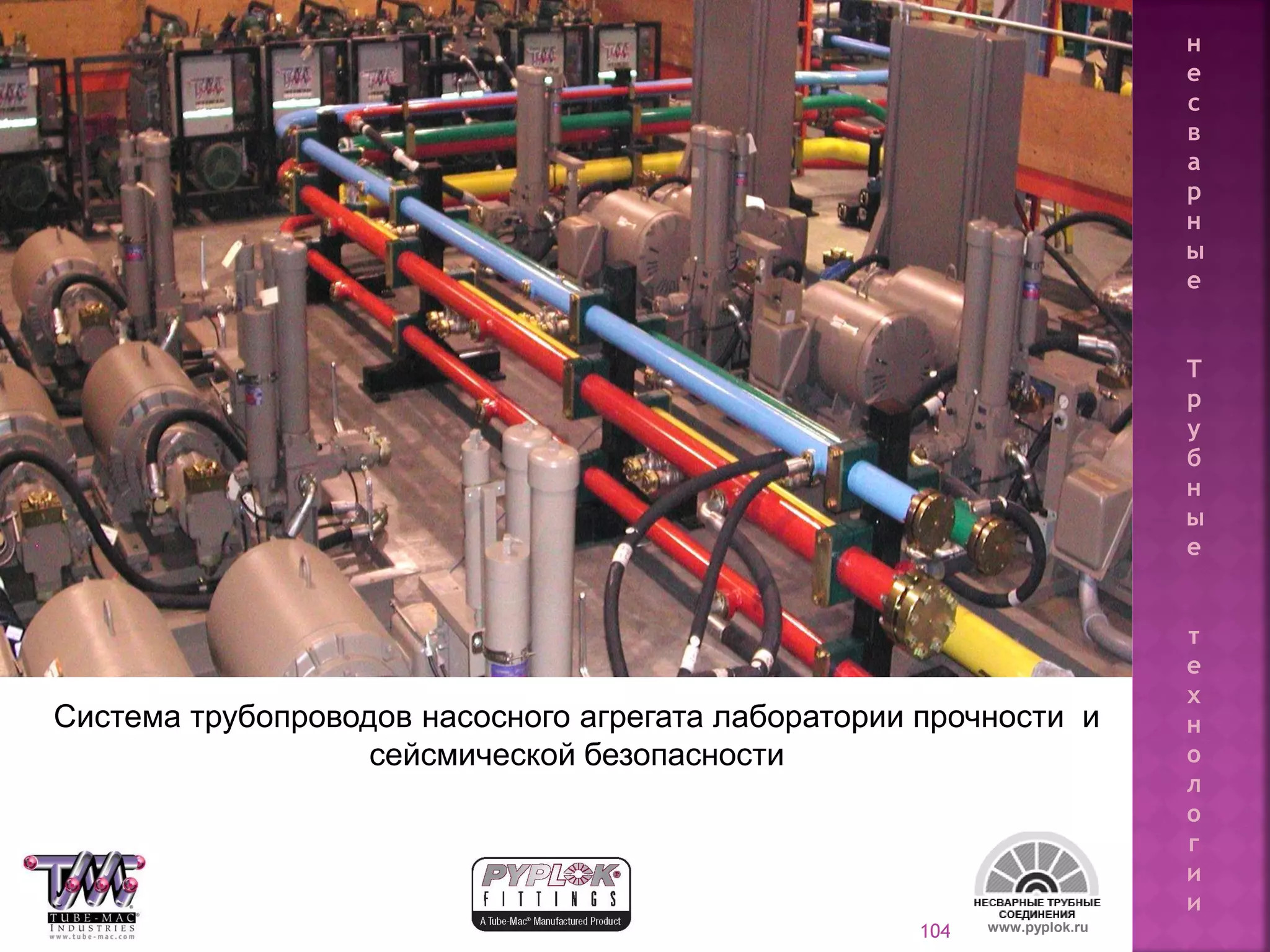

- 104. 104 Система трубопроводов насосногоагрегата лаборатории прочности и сейсмической безопасности www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

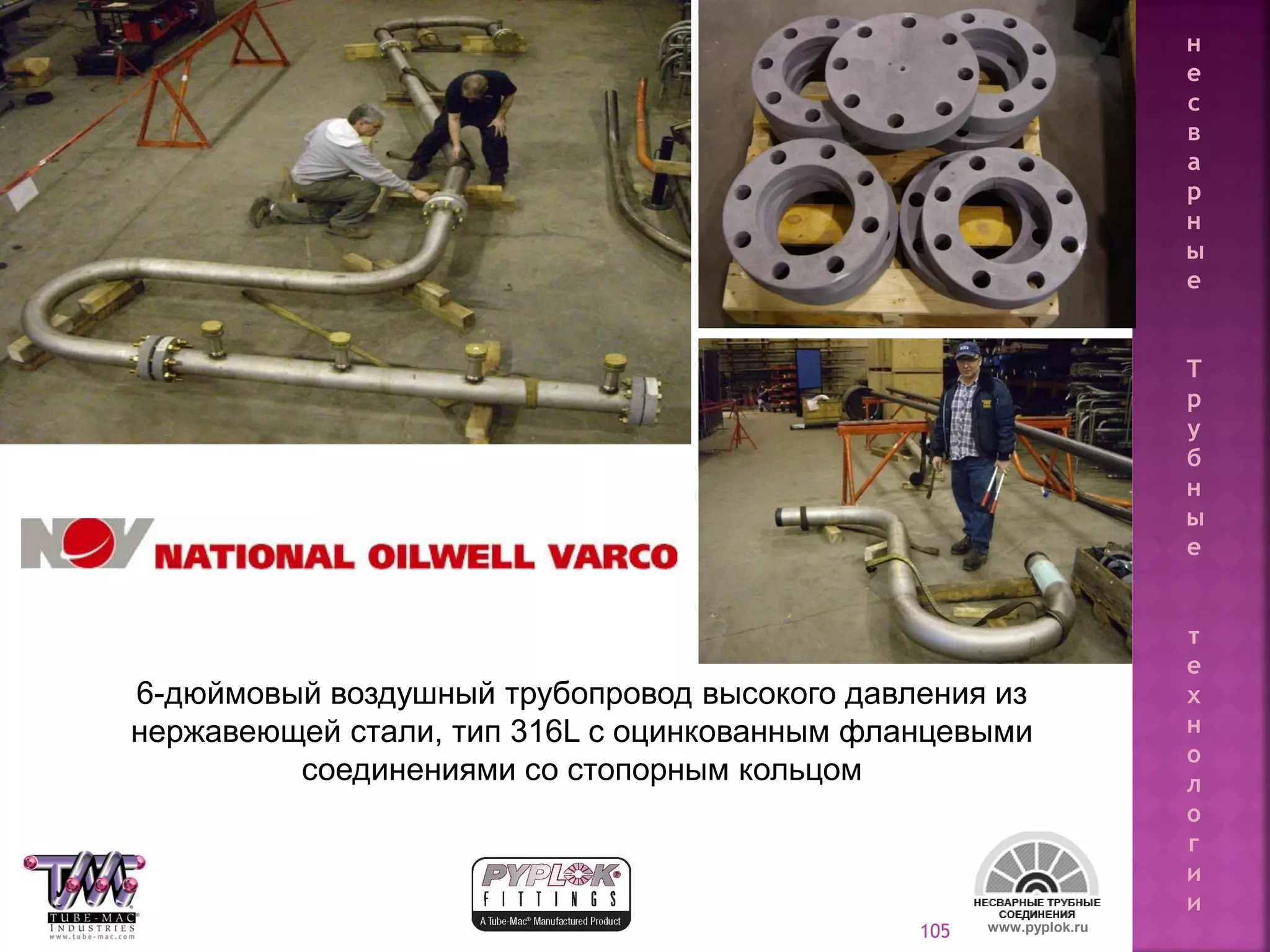

- 105. 105 6-дюймовый воздушный трубопроводвысокого давления из нержавеющей стали, тип 316L с оцинкованным фланцевыми соединениями со стопорным кольцом www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

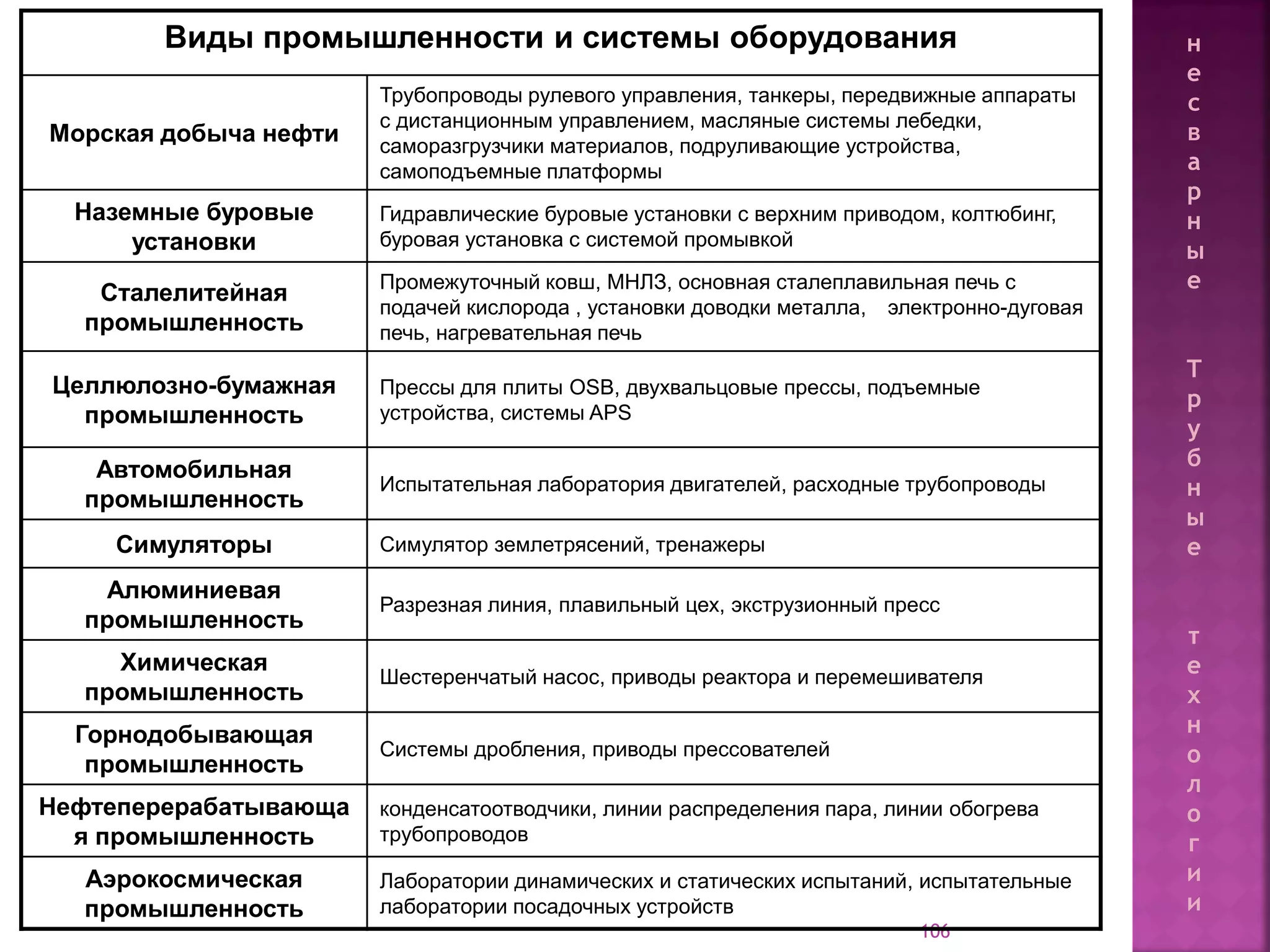

- 106. 106 Виды промышленности исистемы оборудования Морская добыча нефти Трубопроводы рулевого управления, танкеры, передвижные аппараты с дистанционным управлением, масляные системы лебедки, саморазгрузчики материалов, подруливающие устройства, самоподъемные платформы Наземные буровые установки Гидравлические буровые установки с верхним приводом, колтюбинг, буровая установка с системой промывкой Сталелитейная промышленность Промежуточный ковш, МНЛЗ, основная сталеплавильная печь с подачей кислорода , установки доводки металла, электронно-дуговая печь, нагревательная печь Целлюлозно-бумажная промышленность Прессы для плиты OSB, двухвальцовые прессы, подъемные устройства, системы APS Автомобильная промышленность Испытательная лаборатория двигателей, расходные трубопроводы Симуляторы Симулятор землетрясений, тренажеры Алюминиевая промышленность Разрезная линия, плавильный цех, экструзионный пресс Химическая промышленность Шестеренчатый насос, приводы реактора и перемешивателя Горнодобывающая промышленность Системы дробления, приводы прессователей Нефтеперерабатывающа я промышленность конденсатоотводчики, линии распределения пара, линии обогрева трубопроводов Аэрокосмическая промышленность Лаборатории динамических и статических испытаний, испытательные лаборатории посадочных устройств н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 107.

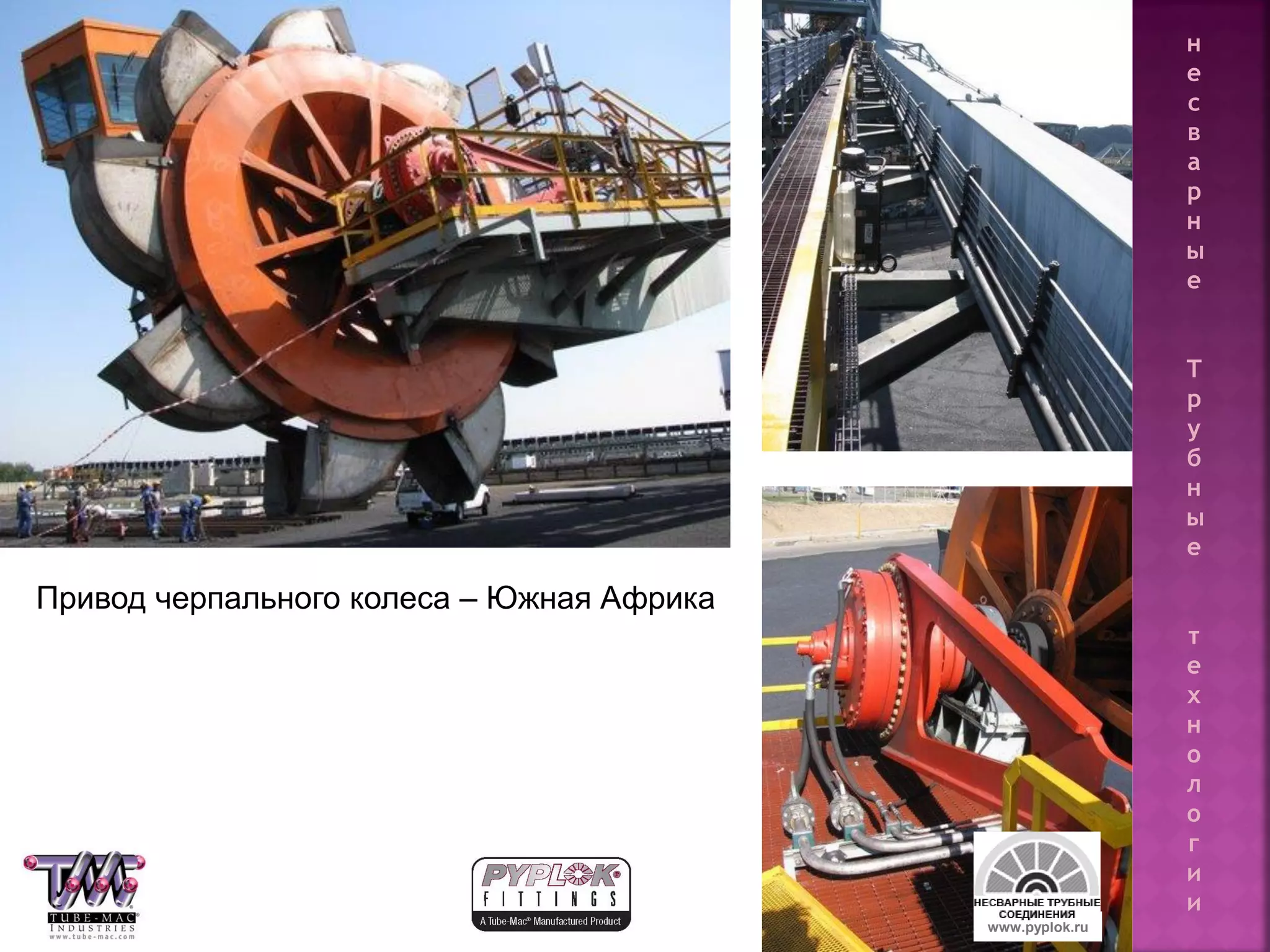

- 108. 108 Привод черпального колеса– Южная Африка www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

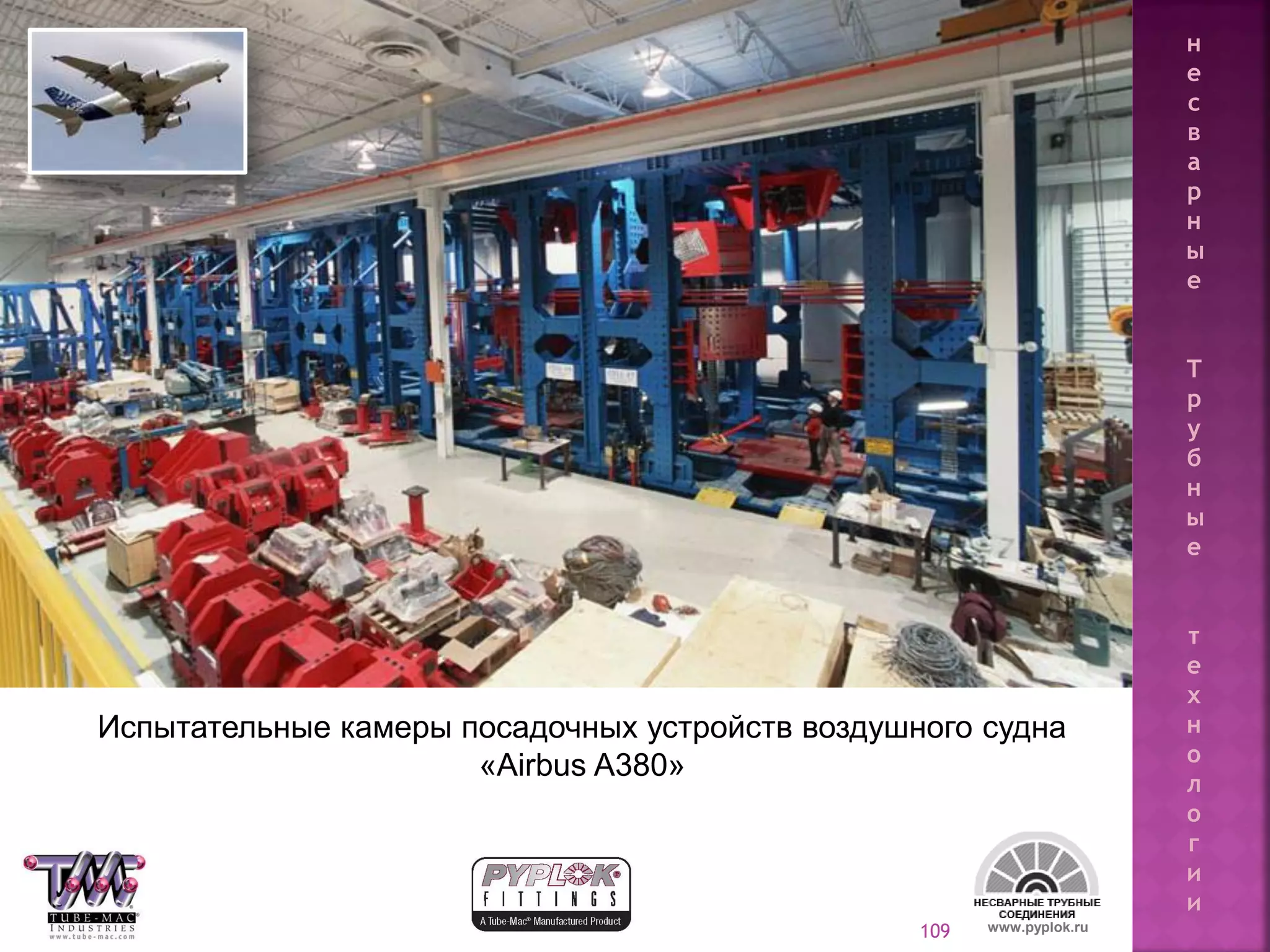

- 109. 109 Испытательные камеры посадочныхустройств воздушного судна «Airbus A380» www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

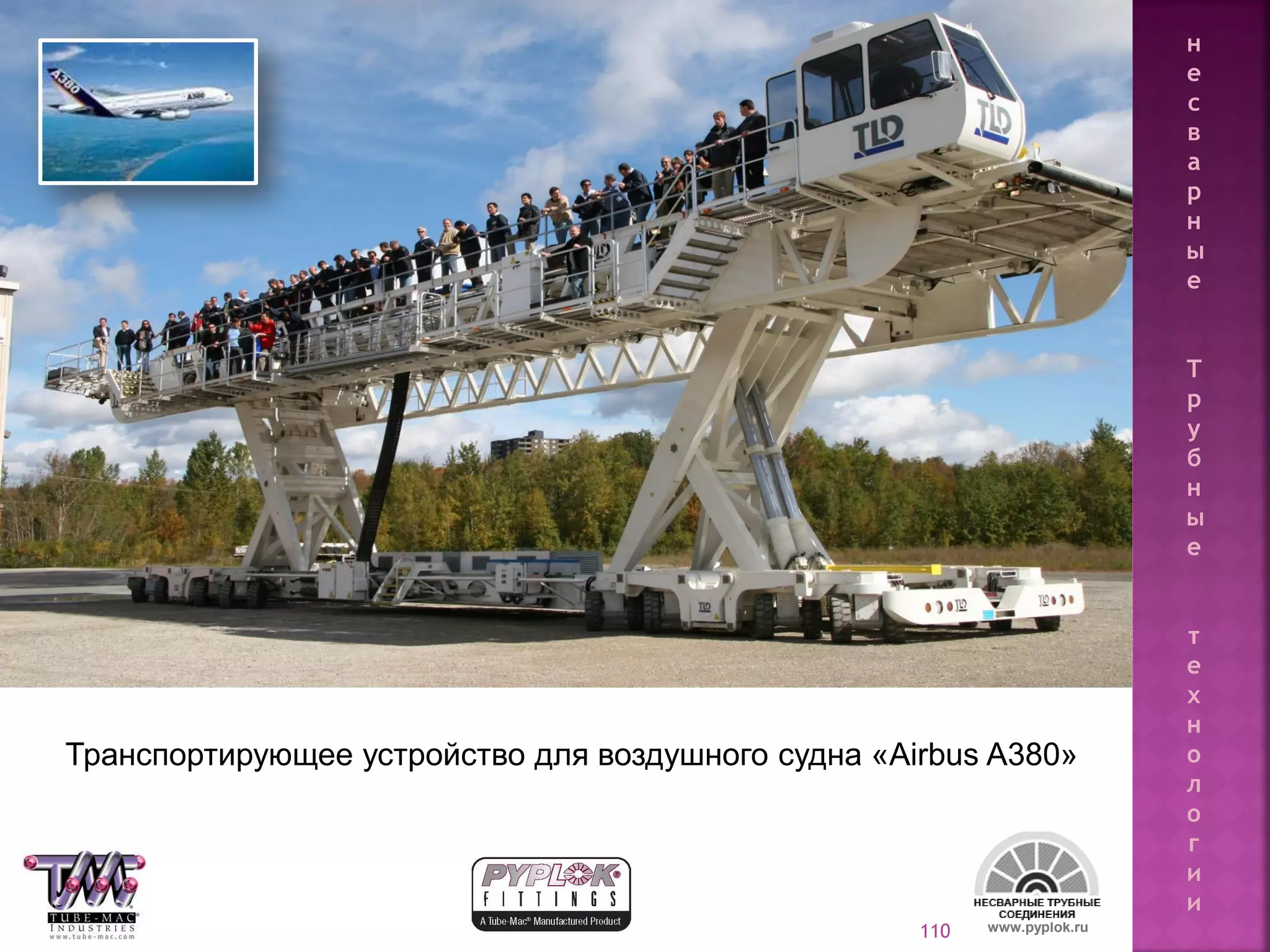

- 110. 110 Транспортирующее устройство длявоздушного судна «Airbus A380» www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

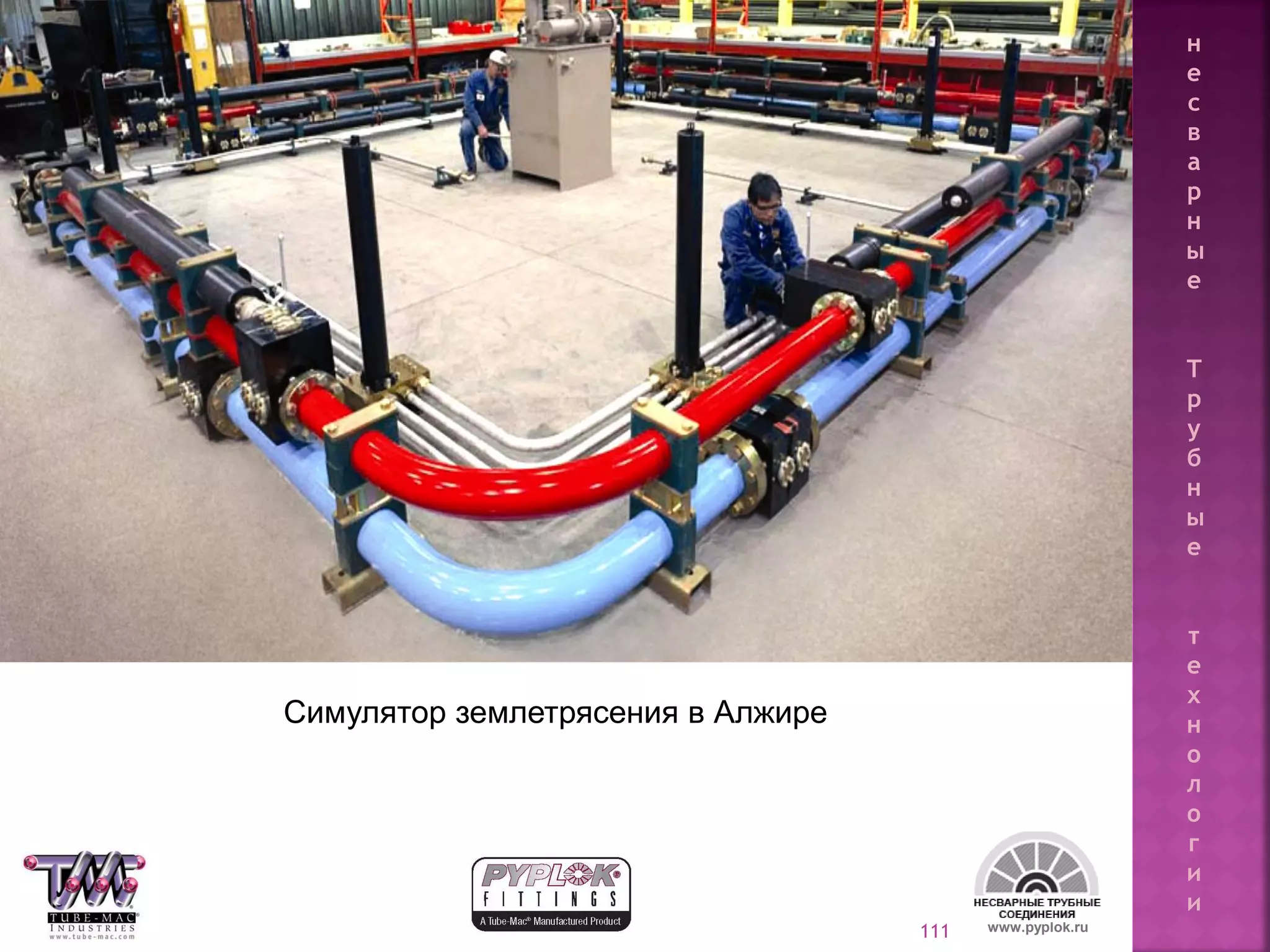

- 111. 111 Симулятор землетрясения вАлжире www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

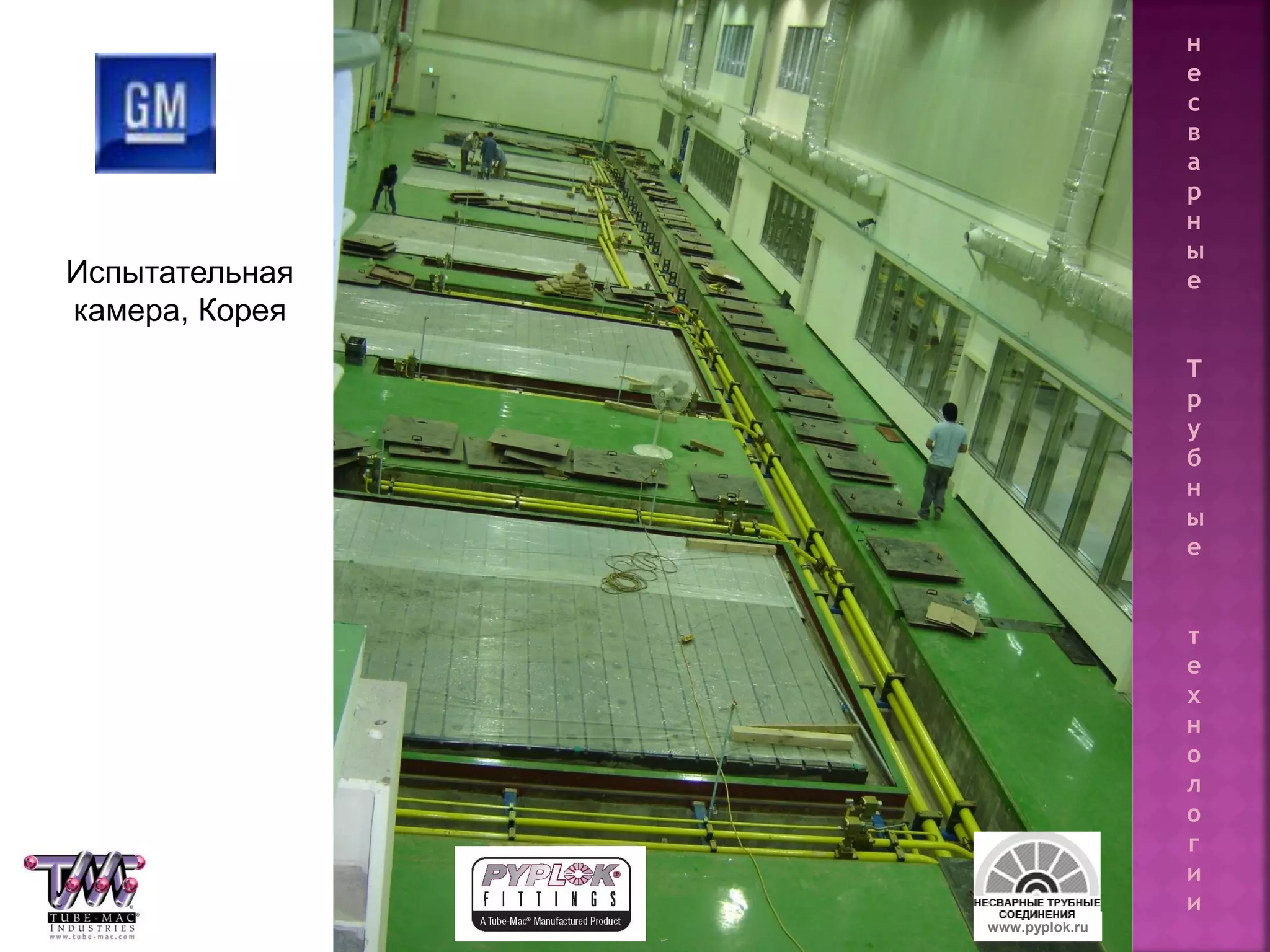

- 112.

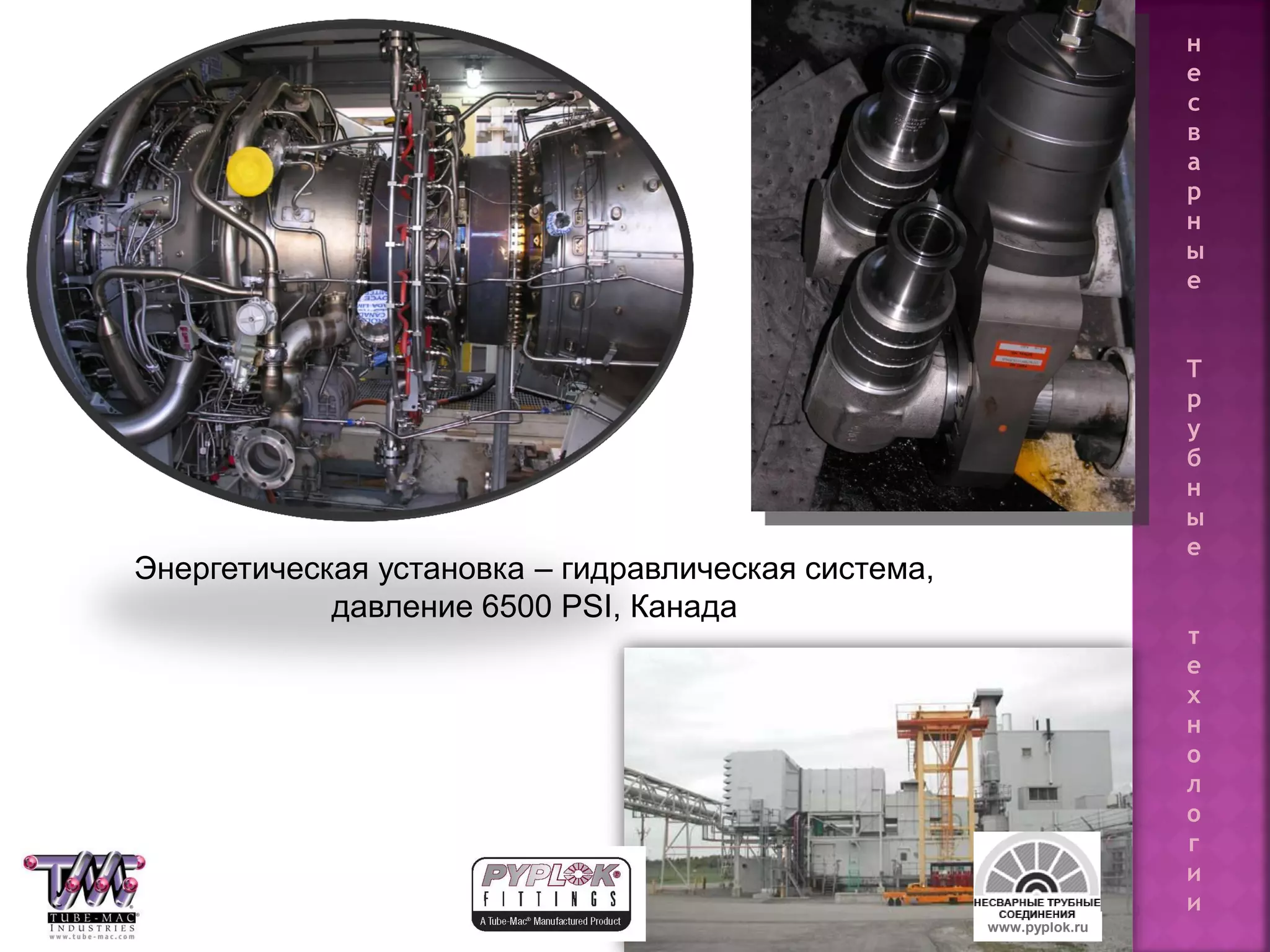

- 113. 113 Энергетическая установка –гидравлическая система, давление 6500 PSI, Канада www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

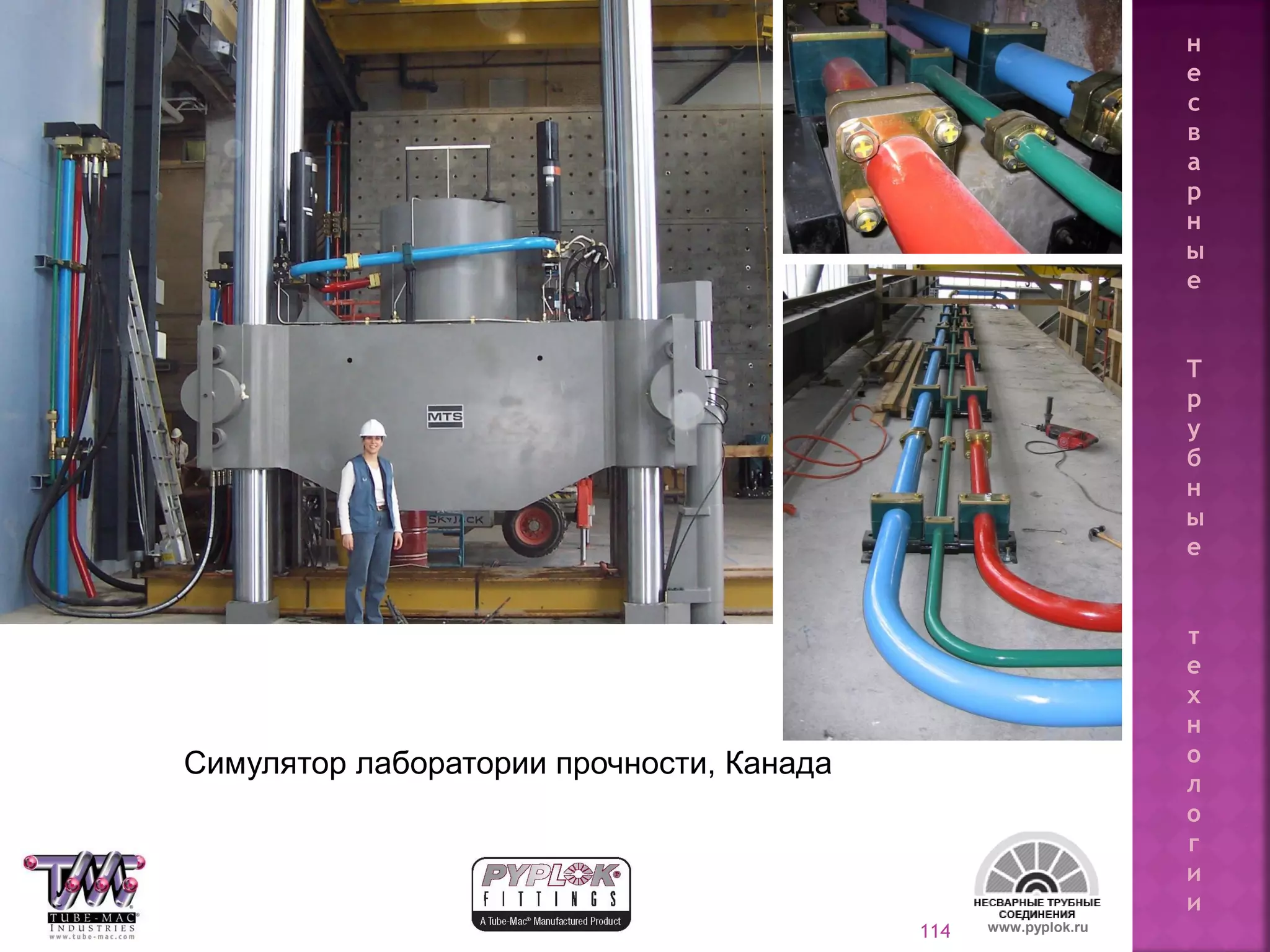

- 114. 114 Симулятор лаборатории прочности,Канада www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

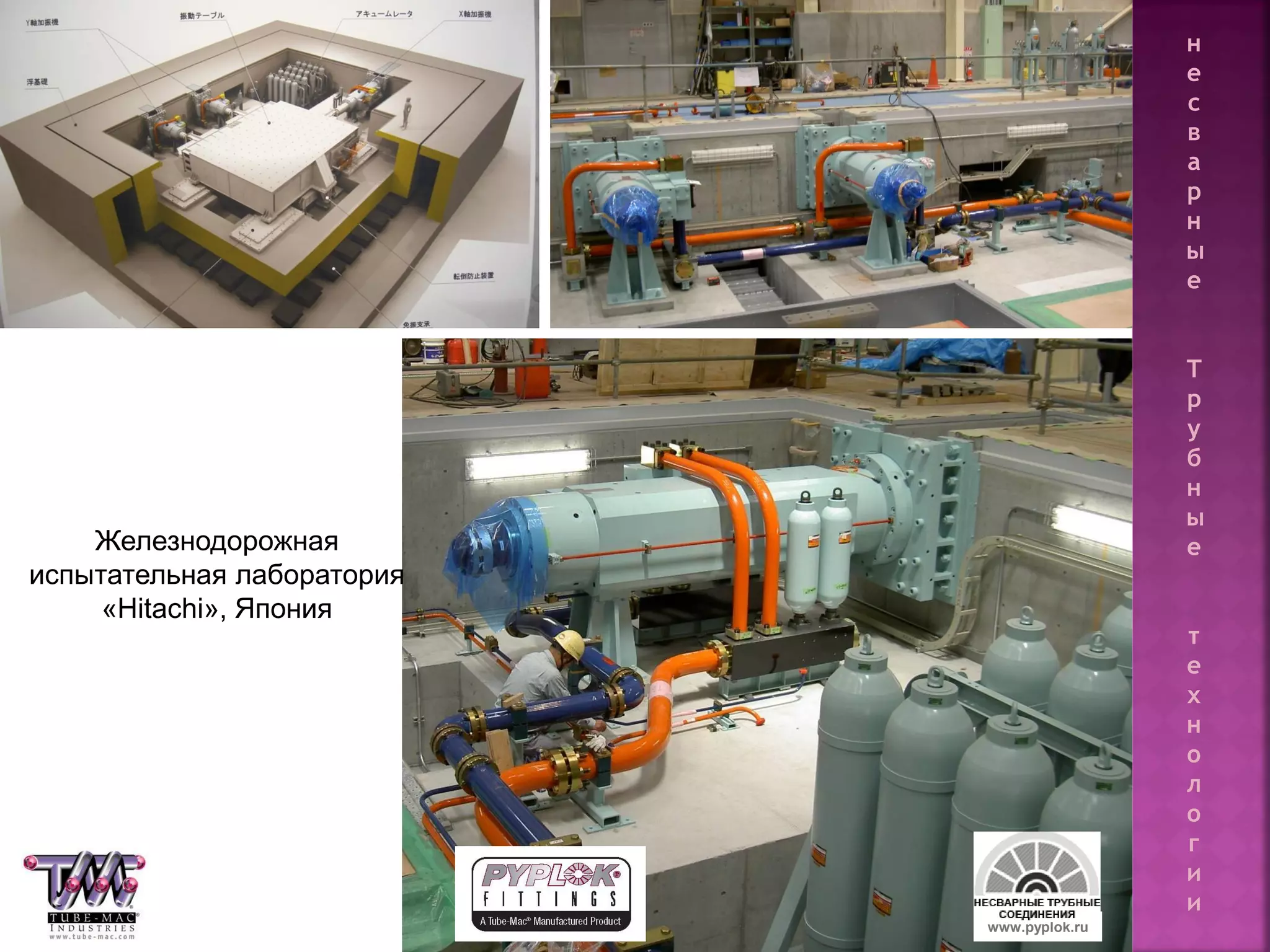

- 115.
- 116. 116 Наземная буровая установка, г.Оде, Габон,Западная Африка www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

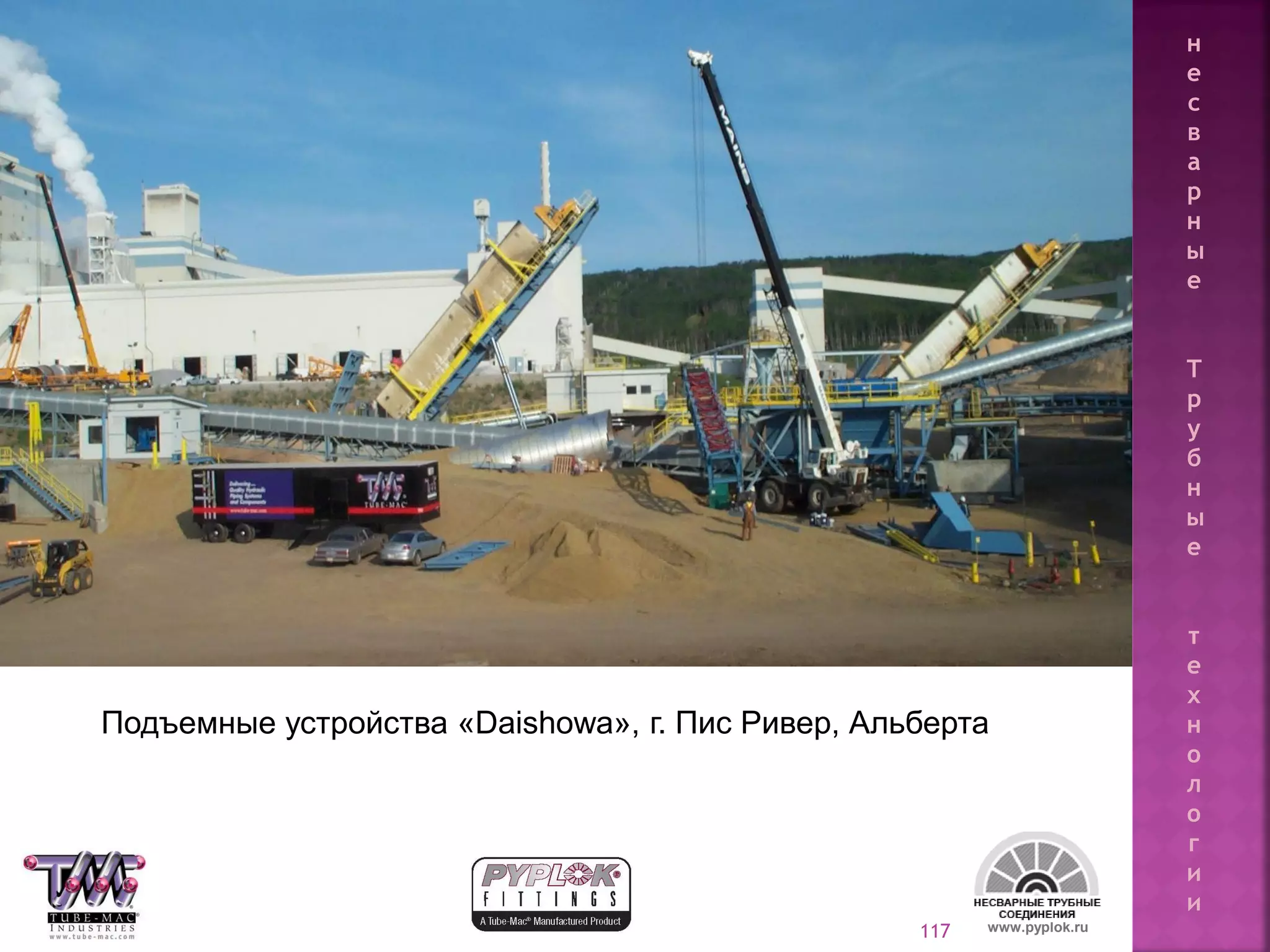

- 117. 117 Подъемные устройства «Daishowa»,г. Пис Ривер, Альберта www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 118. 118 www.pyplok.ru СФЕРЫ ПРИМЕНЕНИЯВ СТАЛЕЛИТЕЙНОЙ ПРОМЫШЛЕННОСТИ Основная пушка для забивки лётки, системы блокировки и продувки, погрузочно- разгрузочные машины, системы управления печью, распределительные системы Изготовление стали скребок для скачивания шлака, наклонные конструкции, ковши, дуговая сталеплавильная печь подъем электрода, ковшевая металлургия, установка для вакуумной дегазации и промежуточный ковш. Литье машина непрерывного литья заготовок, правильный станок, подвесная проводка, прутковый токарный станок, конструкция промежуточного устройства, литые и сегментные фитинги. Горячая прокатка подпольная моталка , печь с шагающим балочным подом, клапанная стойка загрузочного устройства, коробка разматывателя, пресс, выходной рольганг, подъемнео утройство слябов, рольганг Горячее вальцевание клеть стана, пакетировочная машина, бандажепрокатный стан, ползун, листопрокатный стан, закалочный и охлаждающий механизм. Холодная прокатка стан для холодной прокатки (4-5 клети), стан тандем холодной прокатки, станок для черновой обработки, широкополосный стан для прокатки с ускорением. система Автоматического регулирования толщины (АРТ) на алюминиевых прокатных станах Доводка линия цинкования, линия отжига, линия травления, дрессировочный стан, жестепрокатный стан Разное трубопровод с желонкой, гидравлическая система автоматической регулировки ширины, трубопроводы A и B к цилиндрам. н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 119. 119 www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и ПРИМЕНЕНИЕ ВСТЕЛЕЛИТЕЙНОЙ ПРОМЫШЛЕННОСТИ
- 120. 120 Сталелитейный завод, г.Кантон, Огайо, США www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

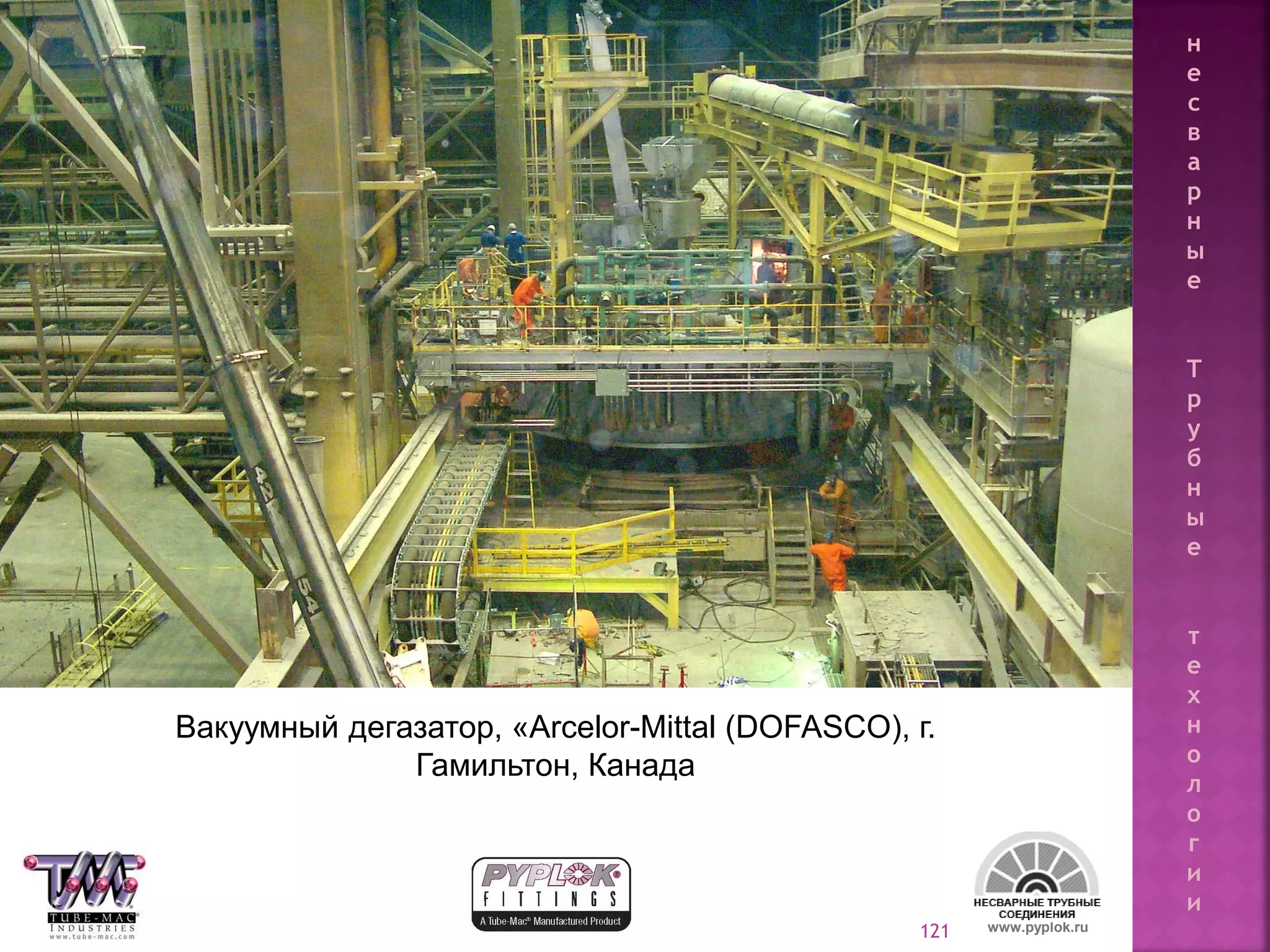

- 121. 121 Вакуумный дегазатор, «Arcelor-Mittal(DOFASCO), г. Гамильтон, Канада www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

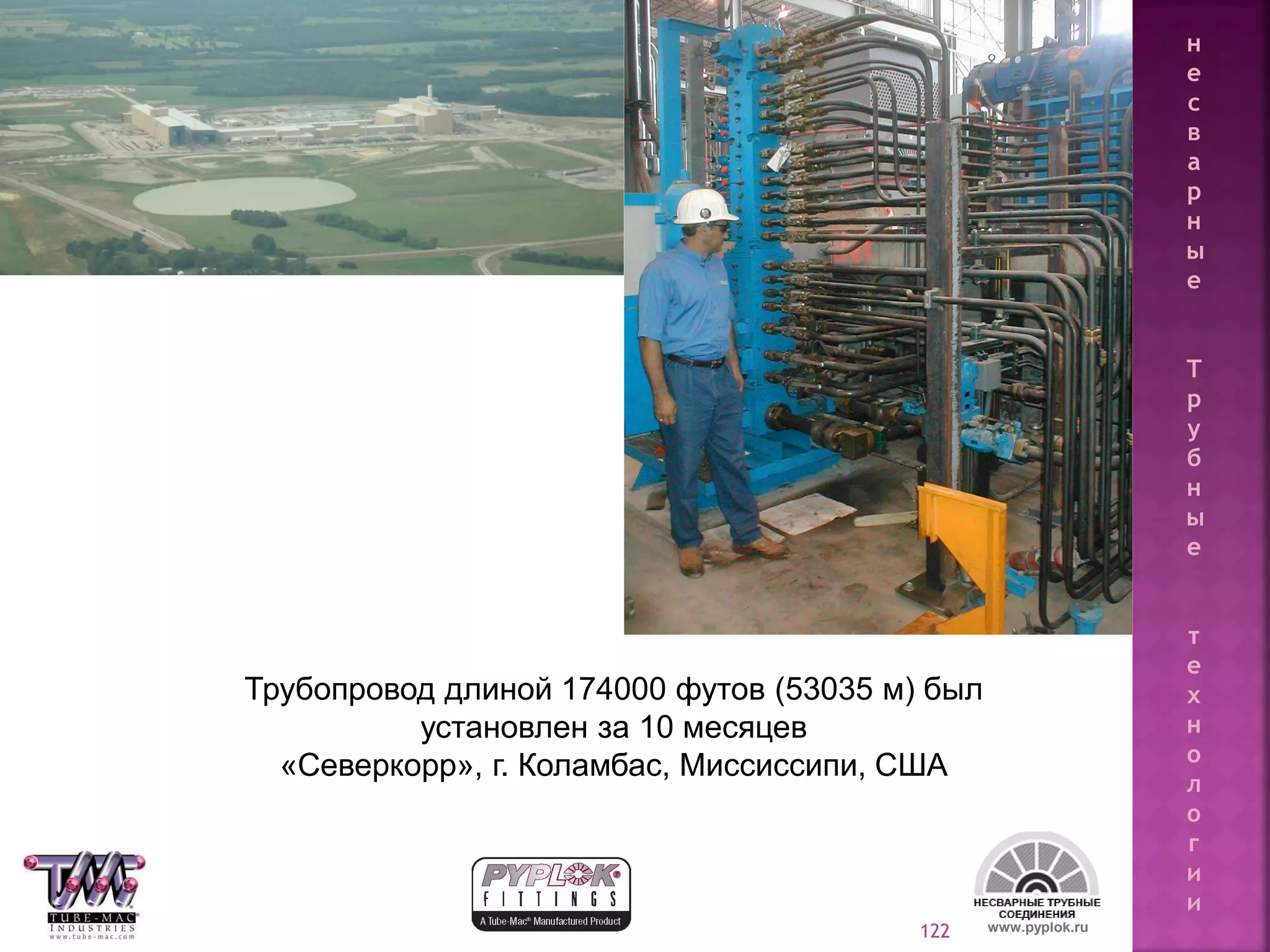

- 122. 122 Трубопровод длиной 174000футов (53035 м) был установлен за 10 месяцев «Северкорр», г. Коламбас, Миссиссипи, США www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

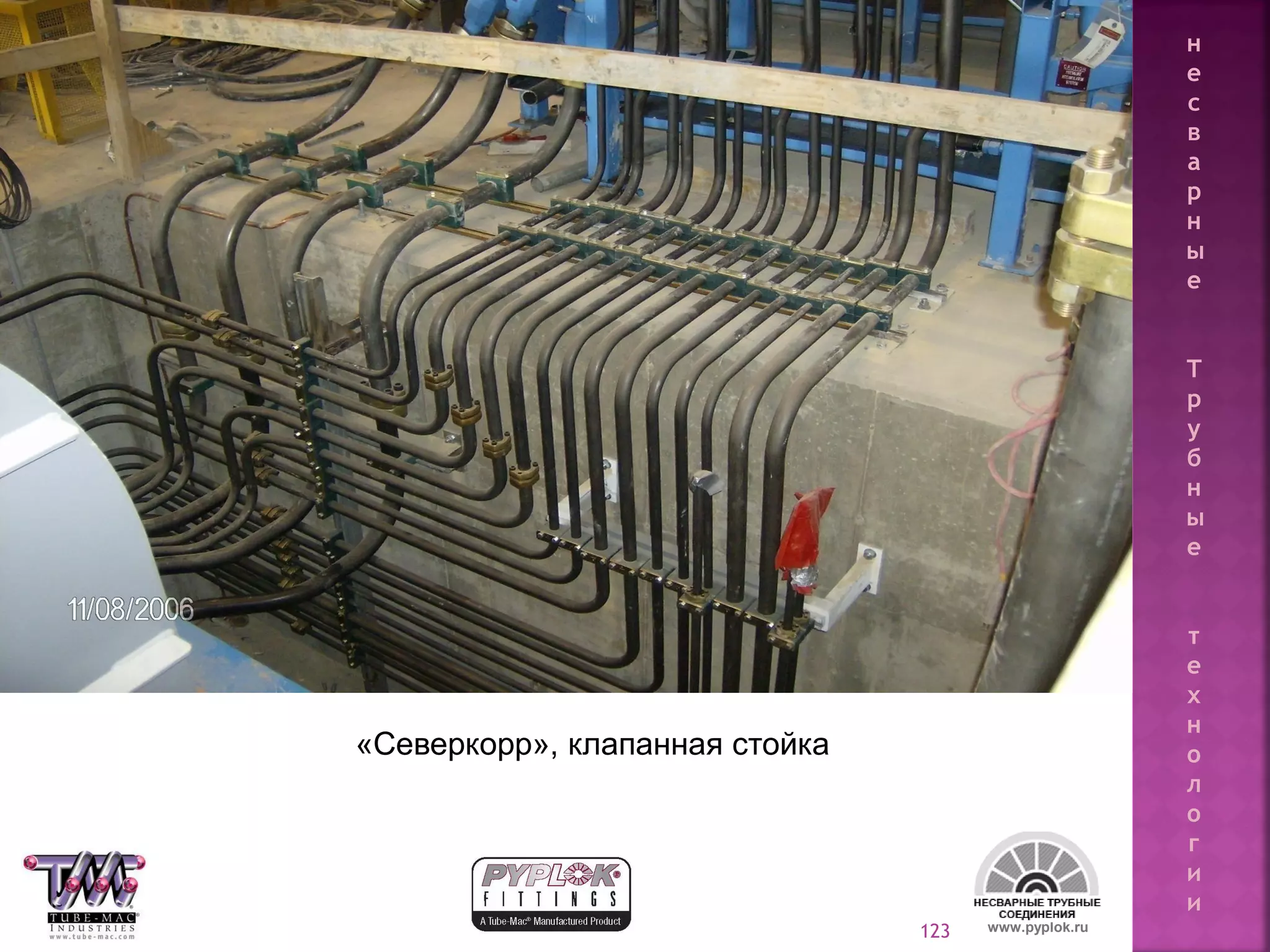

- 123.

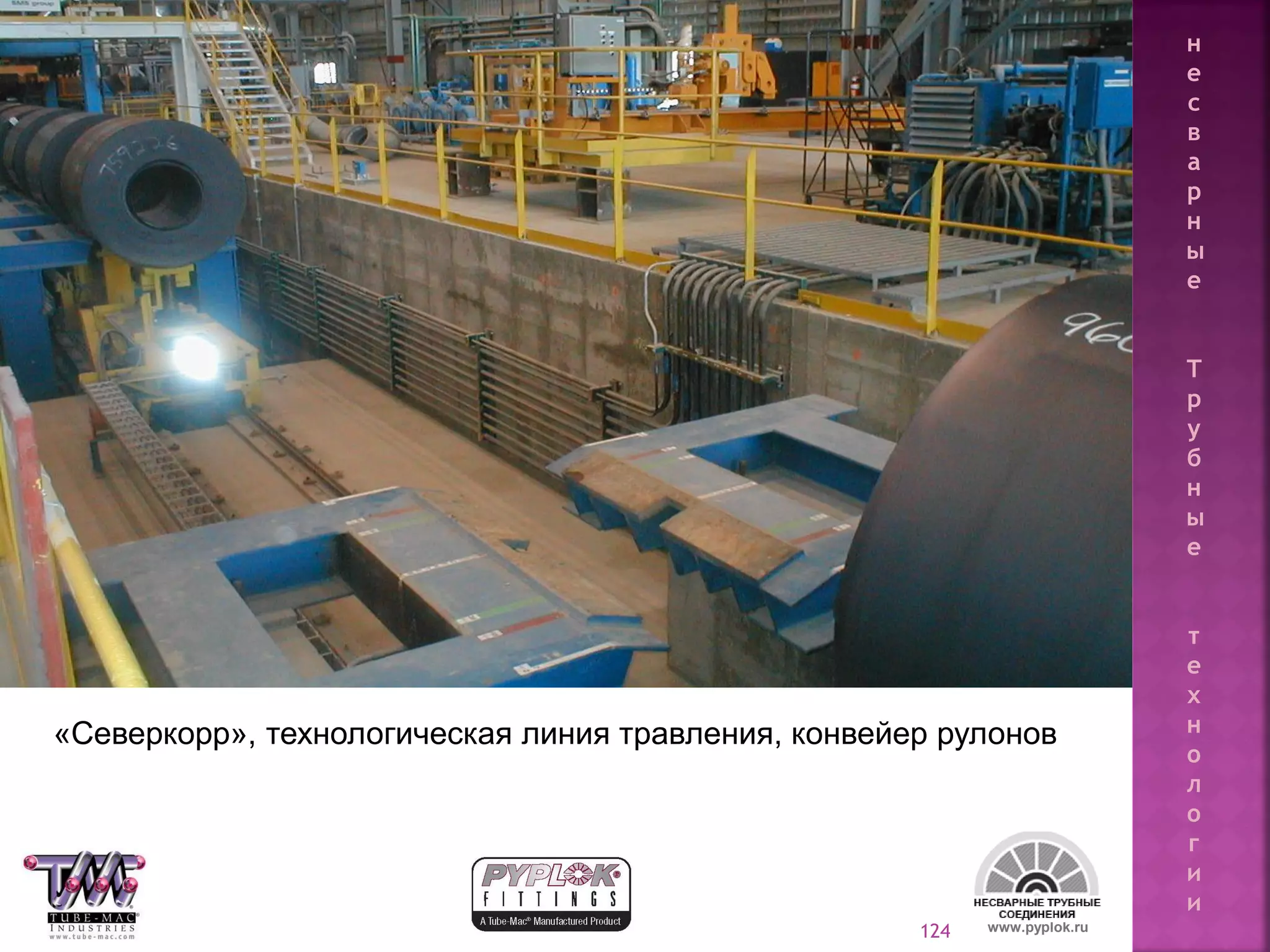

- 124. 124 «Северкорр», технологическая линиятравления, конвейер рулонов www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

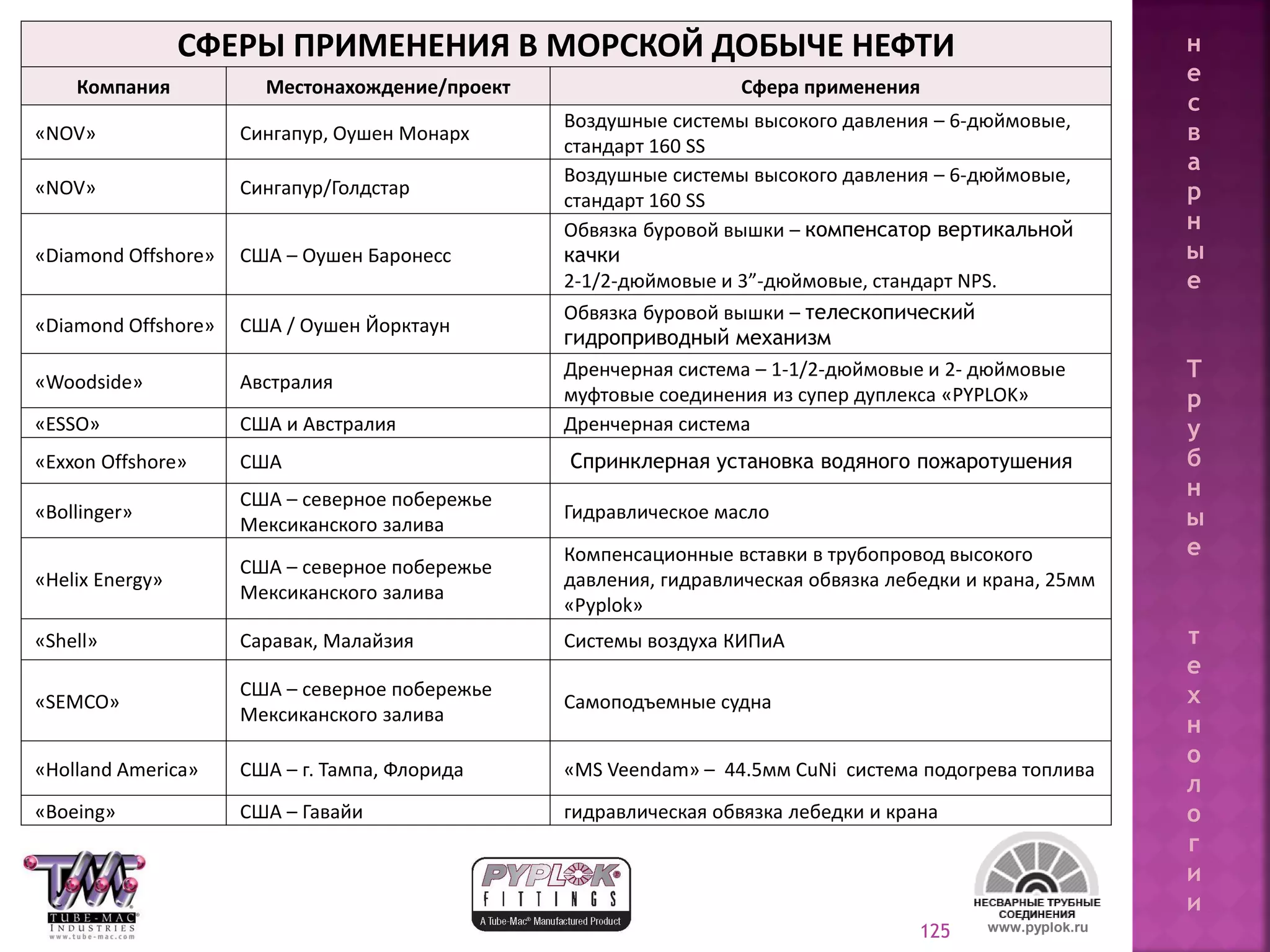

- 125. 125 СФЕРЫ ПРИМЕНЕНИЯ ВМОРСКОЙ ДОБЫЧЕ НЕФТИ Компания Местонахождение/проект Сфера применения «NOV» Сингапур, Оушен Монарх Воздушные системы высокого давления – 6-дюймовые, стандарт 160 SS «NOV» Сингапур/Голдстар Воздушные системы высокого давления – 6-дюймовые, стандарт 160 SS «Diamond Offshore» США – Оушен Баронесс Обвязка буровой вышки – компенсатор вертикальной качки 2-1/2-дюймовые и 3”-дюймовые, стандарт NPS. «Diamond Offshore» США / Оушен Йорктаун Обвязка буровой вышки – телескопический гидроприводный механизм «Woodside» Австралия Дренчерная система – 1-1/2-дюймовые и 2- дюймовые муфтовые соединения из супер дуплекса «PYPLOK» «ESSO» США и Австралия Дренчерная система «Exxon Offshore» США Спринклерная установка водяного пожаротушения «Bollinger» США – северное побережье Мексиканского залива Гидравлическое масло «Helix Energy» США – северное побережье Мексиканского залива Компенсационные вставки в трубопровод высокого давления, гидравлическая обвязка лебедки и крана, 25мм «Pyplok» «Shell» Саравак, Малайзия Системы воздуха КИПиА «SEMCO» США – северное побережье Мексиканского залива Самоподъемные судна «Holland America» США – г. Тампа, Флорида «MS Veendam» – 44.5мм CuNi система подогрева топлива «Boeing» США – Гавайи гидравлическая обвязка лебедки и крана www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 126.

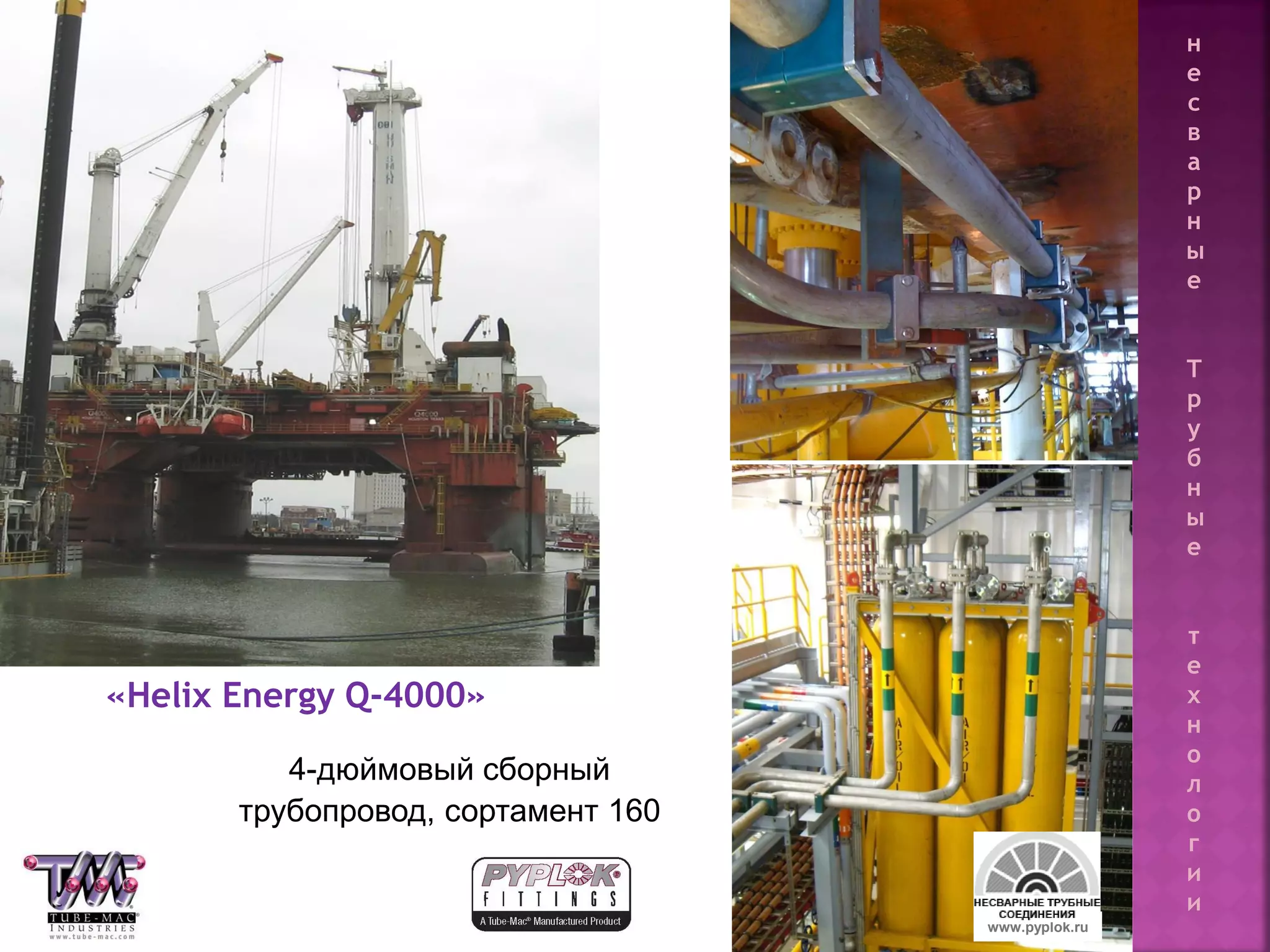

- 127. 127 4-дюймовый сборный трубопровод, сортамент160 «Helix Energy Q-4000» www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

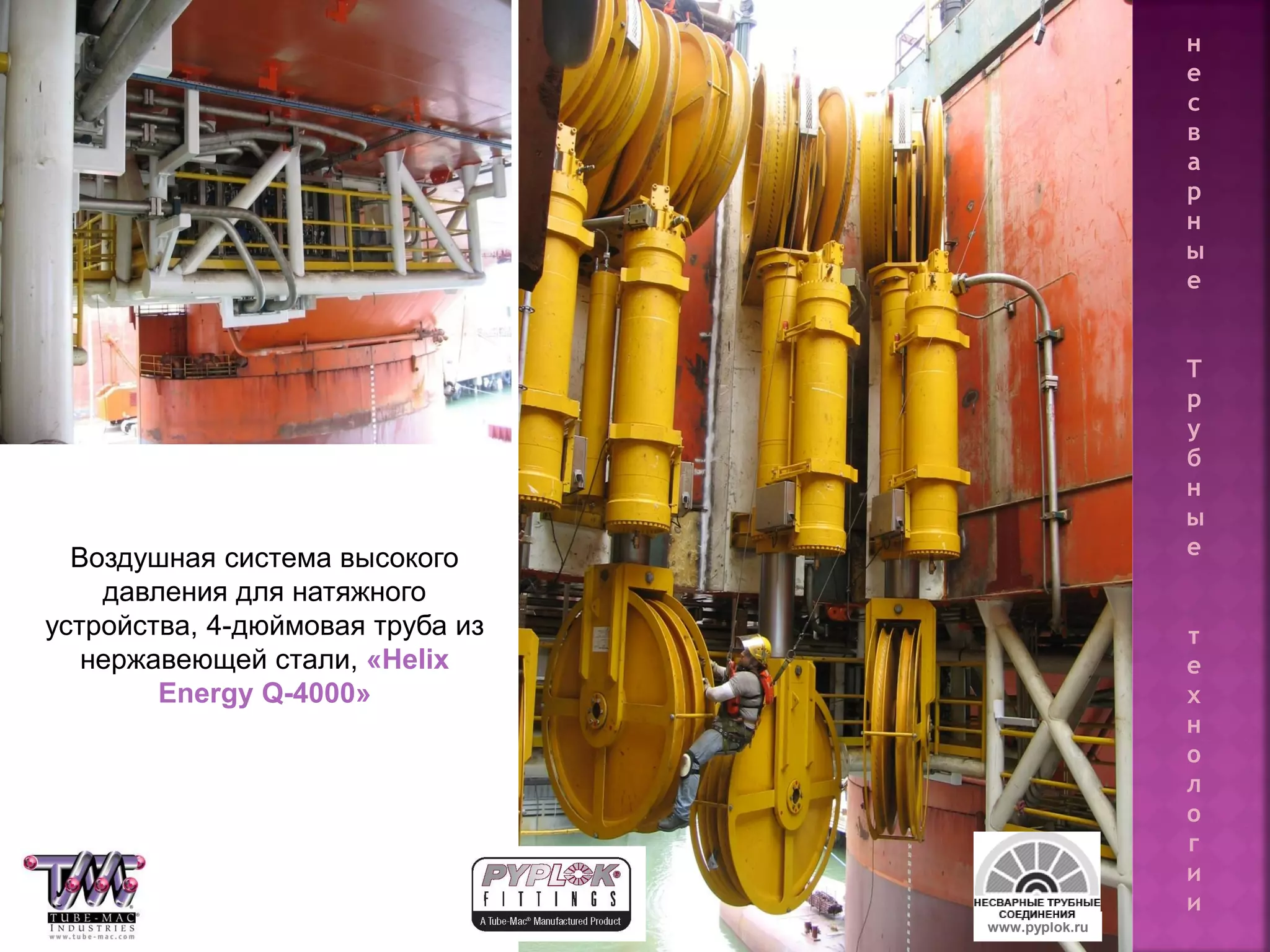

- 128. 128 Воздушная система высокого давлениядля натяжного устройства, 4-дюймовая труба из нержавеющей стали, «Helix Energy Q-4000» www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

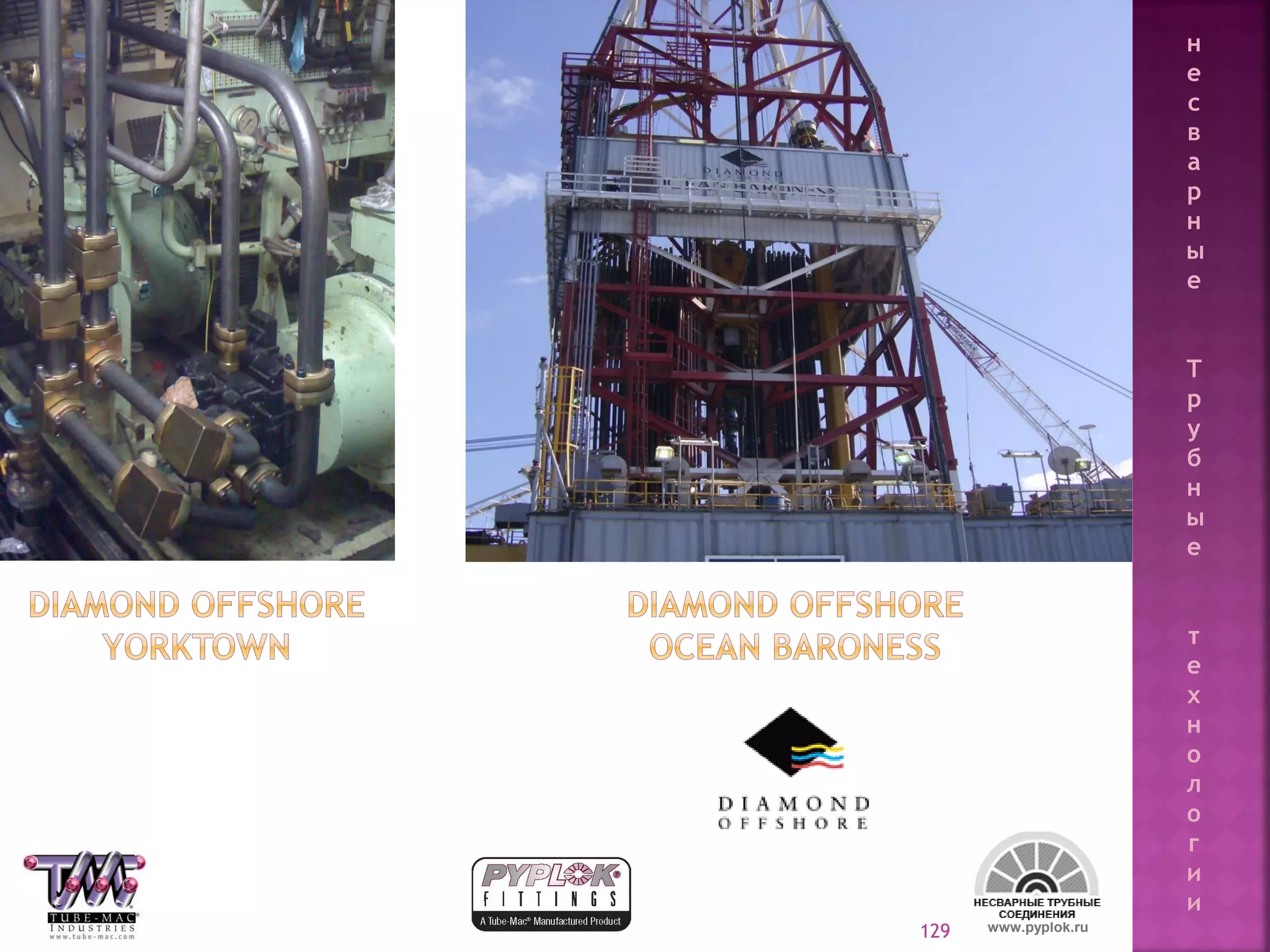

- 129.

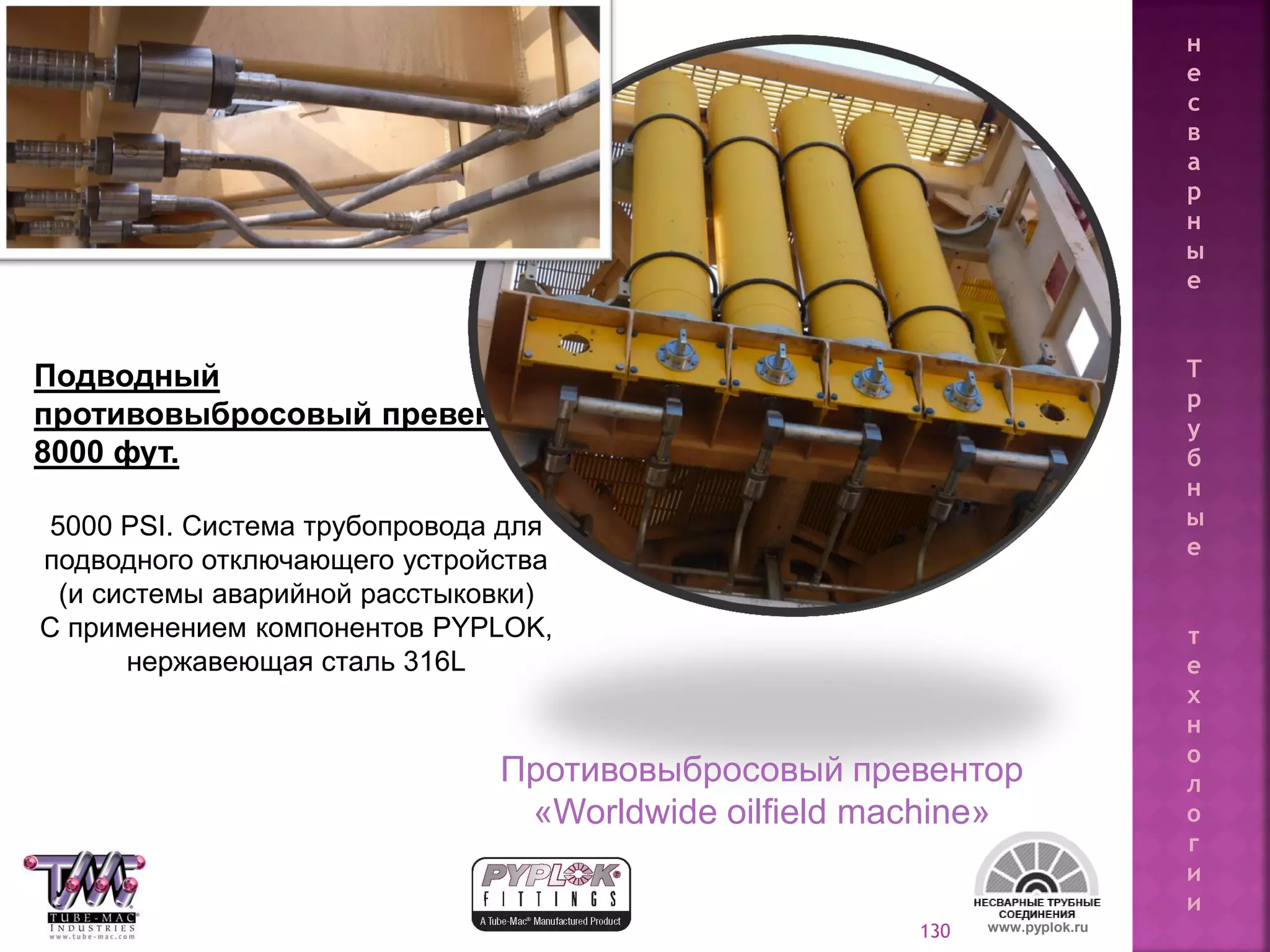

- 130. 130 Подводный противовыбросовый превентор, 8000 фут. 5000PSI. Система трубопровода для подводного отключающего устройства (и системы аварийной расстыковки) С применением компонентов PYPLOK, нержавеющая сталь 316L www.pyplok.ru Противовыбросовый превентор «Worldwide oilfield machine» н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

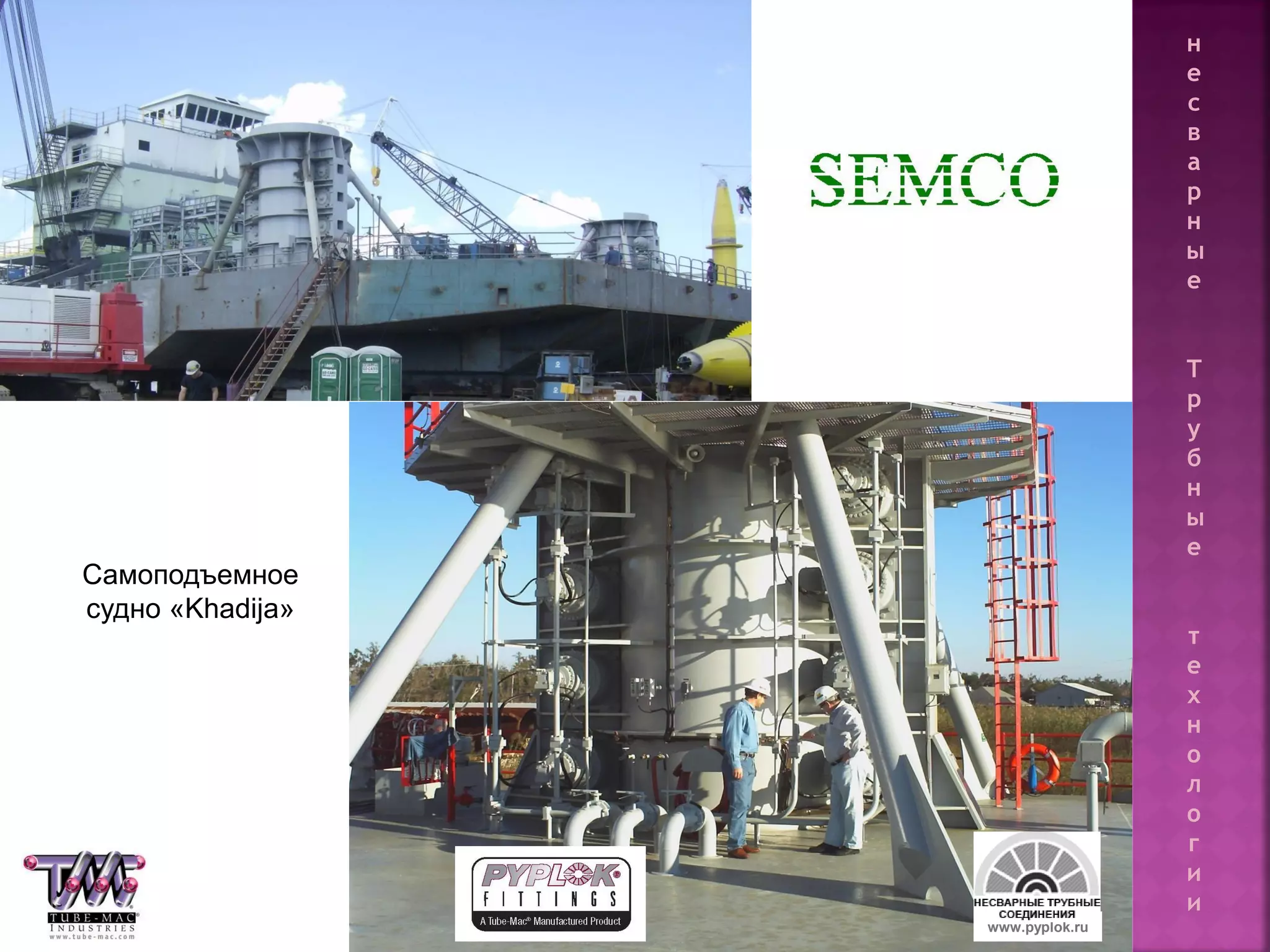

- 131.

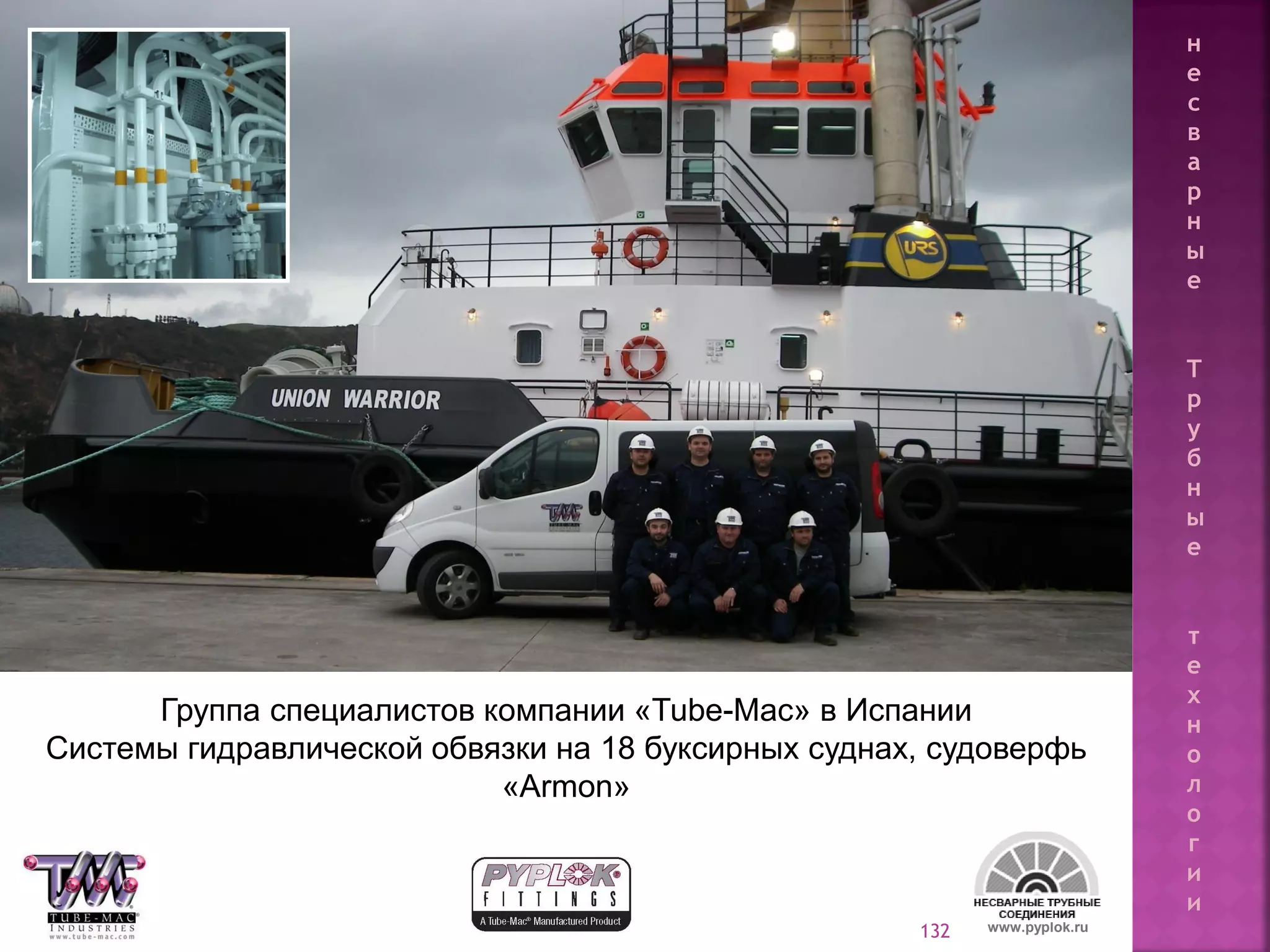

- 132. 132 Группа специалистов компании«Tube-Mac» в Испании Системы гидравлической обвязки на 18 буксирных суднах, судоверфь «Armon» www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

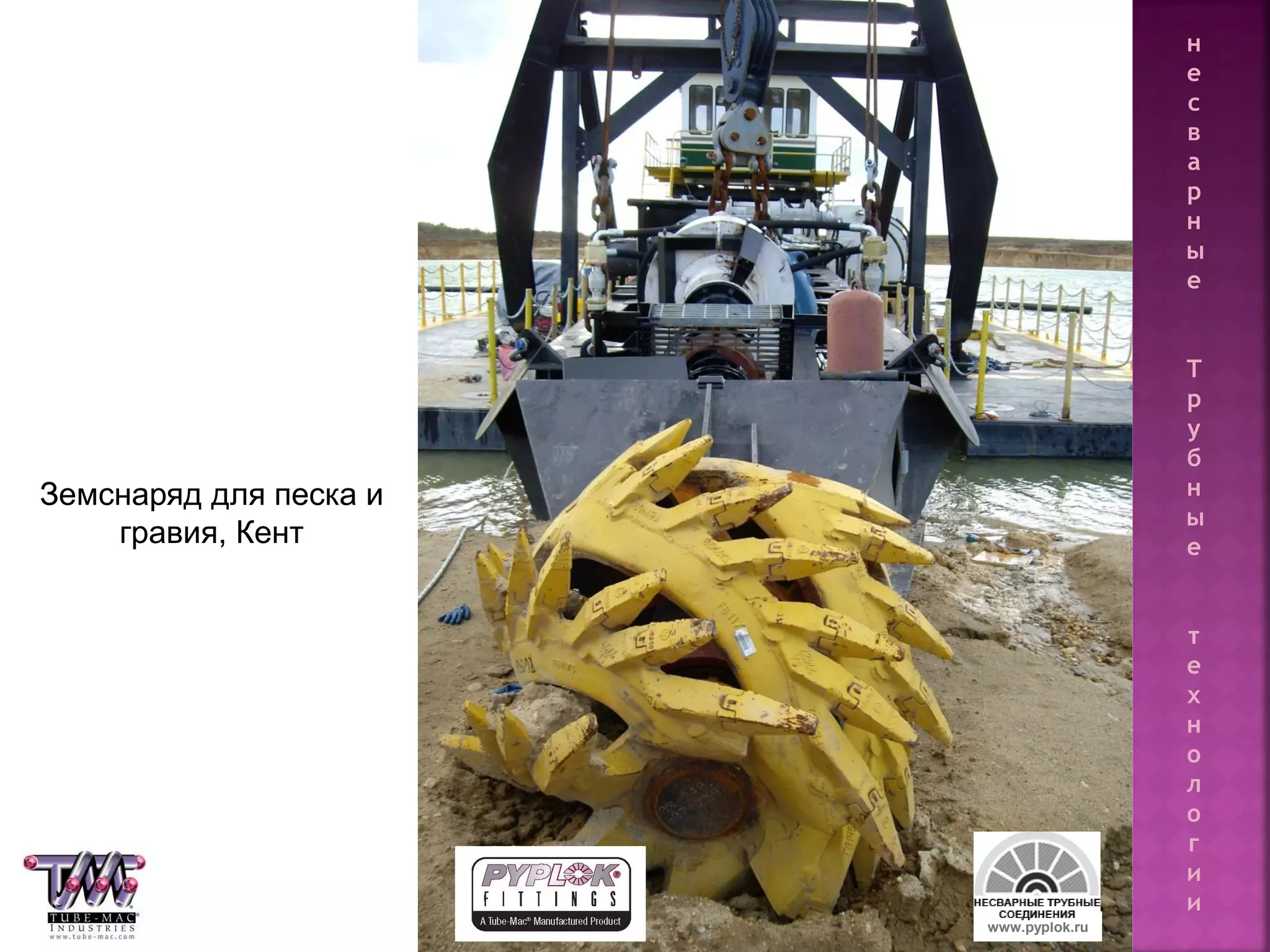

- 133. 133 Земснаряд для пескаи гравия, Кент www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 134.

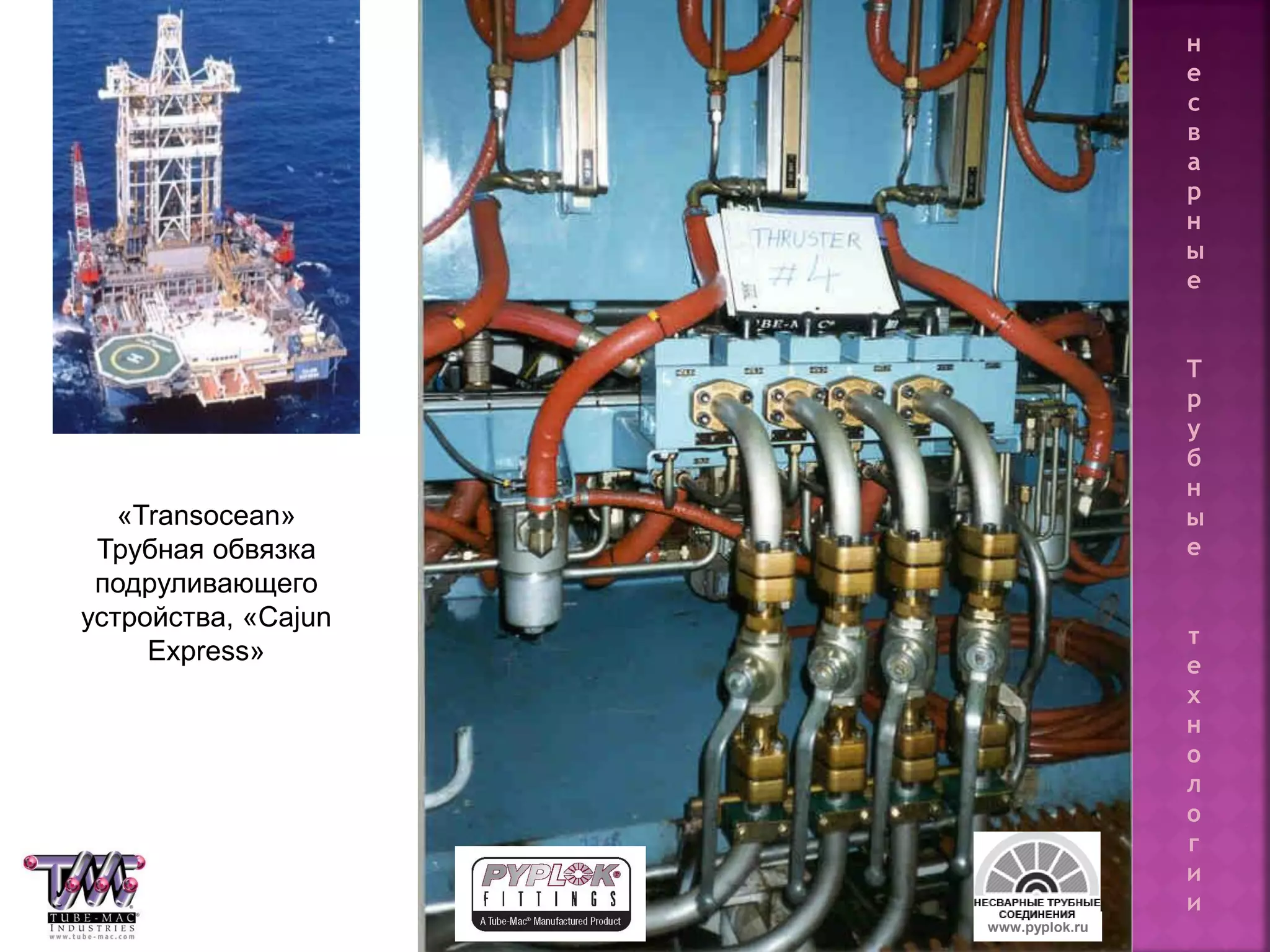

- 135. 135 «Gulfmark – HighlandRover» Система гидравлической обвязки А-образной рамы, установлена в Сингапуре www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

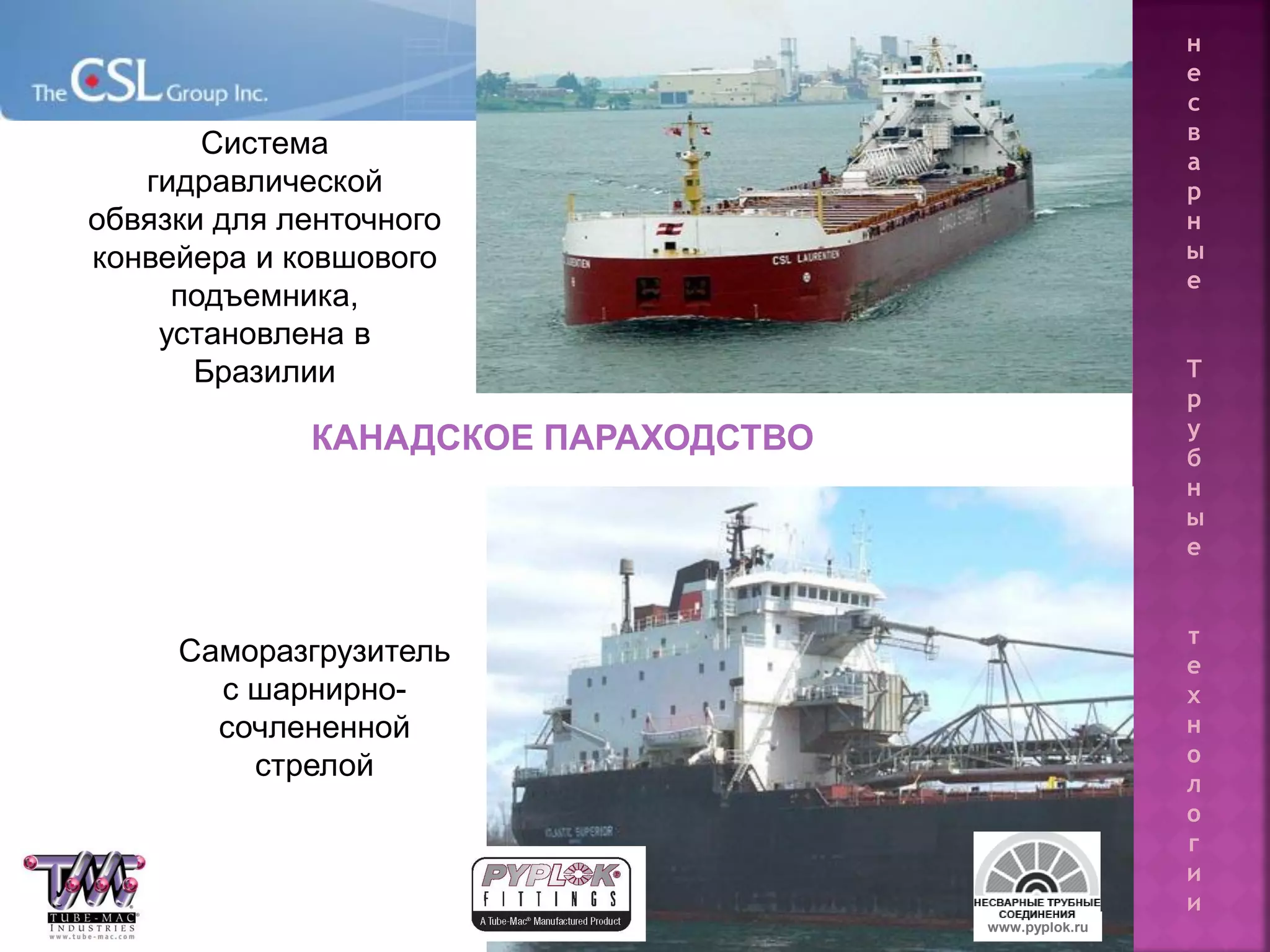

- 136. 136 www.pyplok.ru КАНАДСКОЕ ПАРАХОДСТВО Система гидравлической обвязкидля ленточного конвейера и ковшового подъемника, установлена в Бразилии Саморазгрузитель с шарнирно- сочлененной стрелой н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

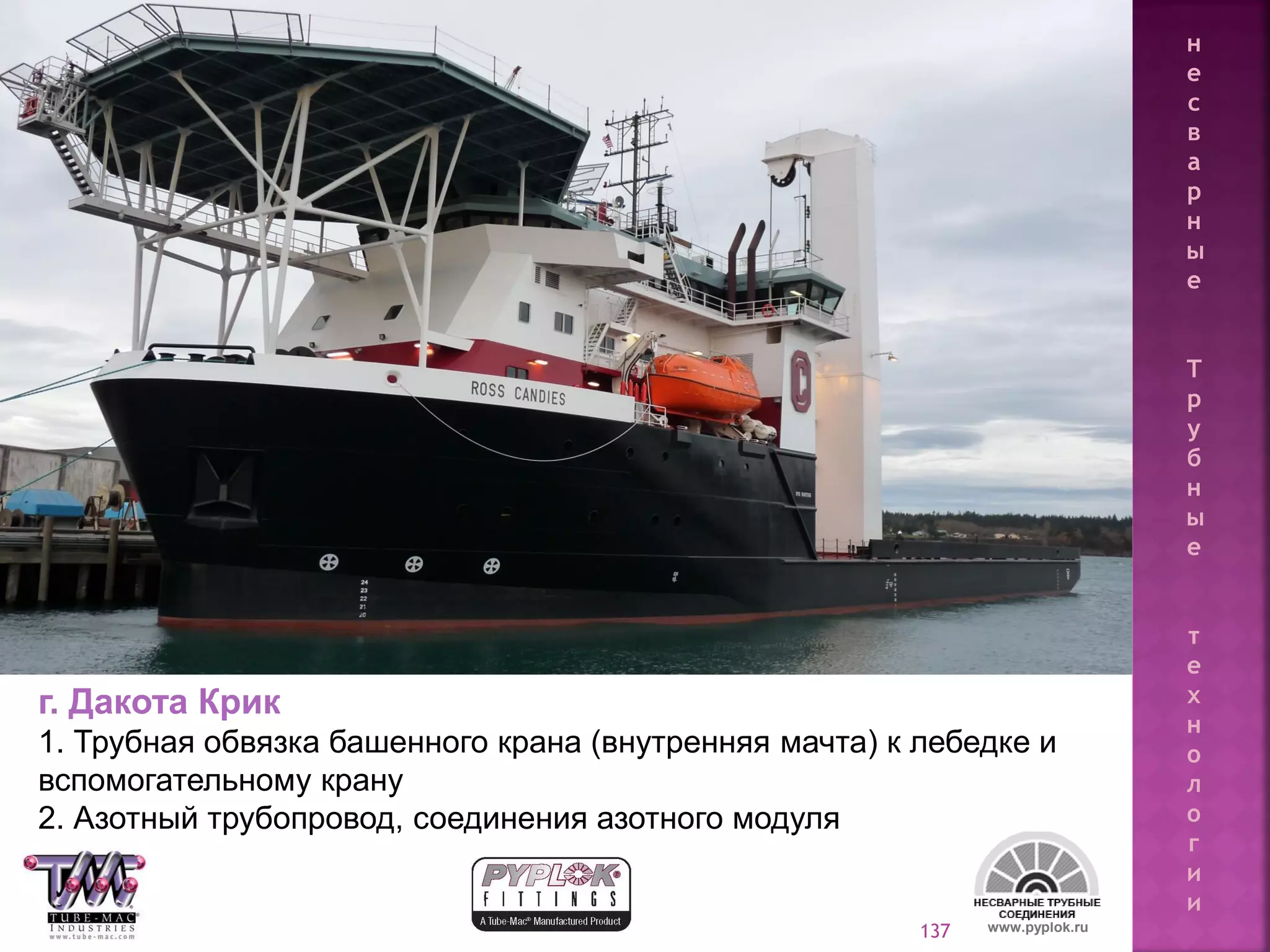

- 137. 137 г. Дакота Крик 1.Трубная обвязка башенного крана (внутренняя мачта) к лебедке и вспомогательному крану 2. Азотный трубопровод, соединения азотного модуля www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 138. 138 Круизный корабль –система пожаротушения с применением технологии PYPLOK Вспомогательное судно – система вальцованных фланцевых соединений на палубном кране www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

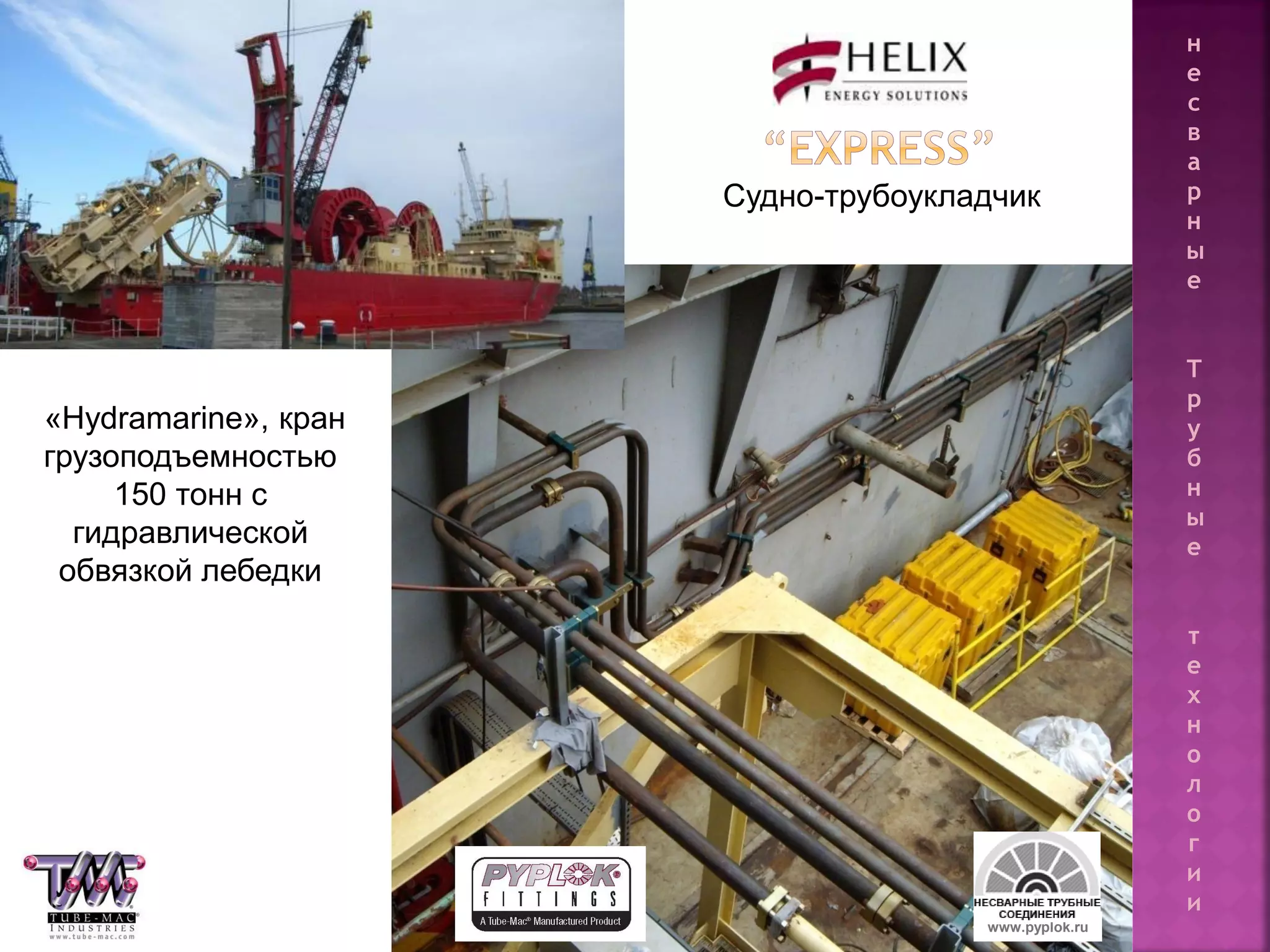

- 139. 139 www.pyplok.ru «Hydramarine», кран грузоподъемностью 150тонн с гидравлической обвязкой лебедки Судно-трубоукладчик н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 140. 140 Поддержка заказчиков повсему миру с выездом на объекты www.pyplok.ru н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 141. 141 www.pyplok.ru Компания «Tube-MacIndustries» отвечала за поставку, установку, промывку и испытание гидравлической обвязки подъемной системы судна. Система несварных соединений «TMI» позволила нашей компании сэкономить десятки тысяч долларов и сотни человеко-часов на работах только на одном судне. Конечным результатом стала система трубопроводов, которая не только отвечает, но и превосходит все требования наших стандартов качества. Кристиан Пирс Главный корабельный инженер ОТЗЫВЫ НАШИХ ЗАКАЗЧИКОВ н е с в а р н ы е Т р у б н ы е т е х н о л о г и и
- 142. 142 Terry Stockstill General Manager PipeLay Production Group Helix Subsea Construction, Inc. www.pyplok.ru ОТЗЫВЫ НАШИХ ЗАКАЗЧИКОВ Обычно все сварные соединения подвергаются 100% радиографическому контролю. Имея трубопроводы протяженностью в несколько тысяч футов, радиографический контроль может обойтись очень дорого, не говоря уже о затратах на те соединения, которые не прошли контроль и требуют повторной сварки. Применение несварных технологий «TMI» в системах трубопроводов позволило нам избежать затрат на проведение сварочных работ, в то же время установка соединений прошла гораздо быстрее, а система трубопроводов была намного чище, чем обычно. Терри Стокстилл Генеральный менеджер Группы по прокладке труб, «Helix Subsea Construction, Inc.» н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

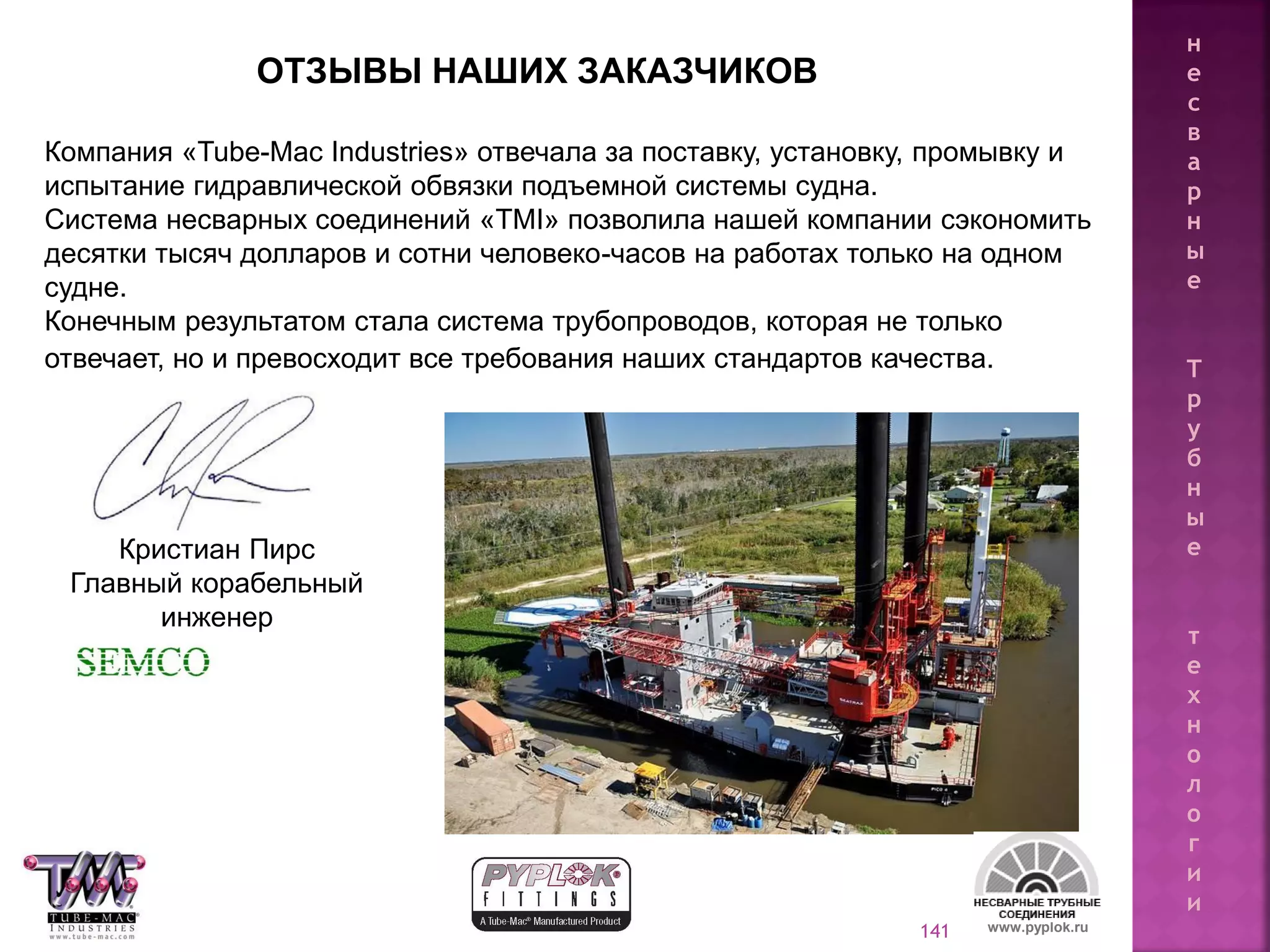

- 143. 143 www.pyplok.ru ОТЗЫВЫ НАШИХЗАКАЗЧИКОВ Я заказал полный комплект гидравлической обвязки «Tube-Mac» для оснащения буровой вышки на полу-погружной платформе в Абу-Даби. Меня впечатлили безупречное обслуживание и готовность представителей компании «Tube-Mac» придти на помощь, когда это требовалось. Поставки прошли вовремя, что уже необычно для нашего сектора производства. Несмотря на возникающие задержки, не по их вине, специалисты компании «Tube-Mac» всегда находили возможность присутствовать при сдаче и запуске объекта, гарантируя необходимую техническую поддержку. В будущем я непременно буду обращаться к услугам компании «Tube-Mac». Лорен Грабски менеджер проекта, «National Oilwell Varco» н е с в а р н ы е Т р у б н ы е т е х н о л о г и и

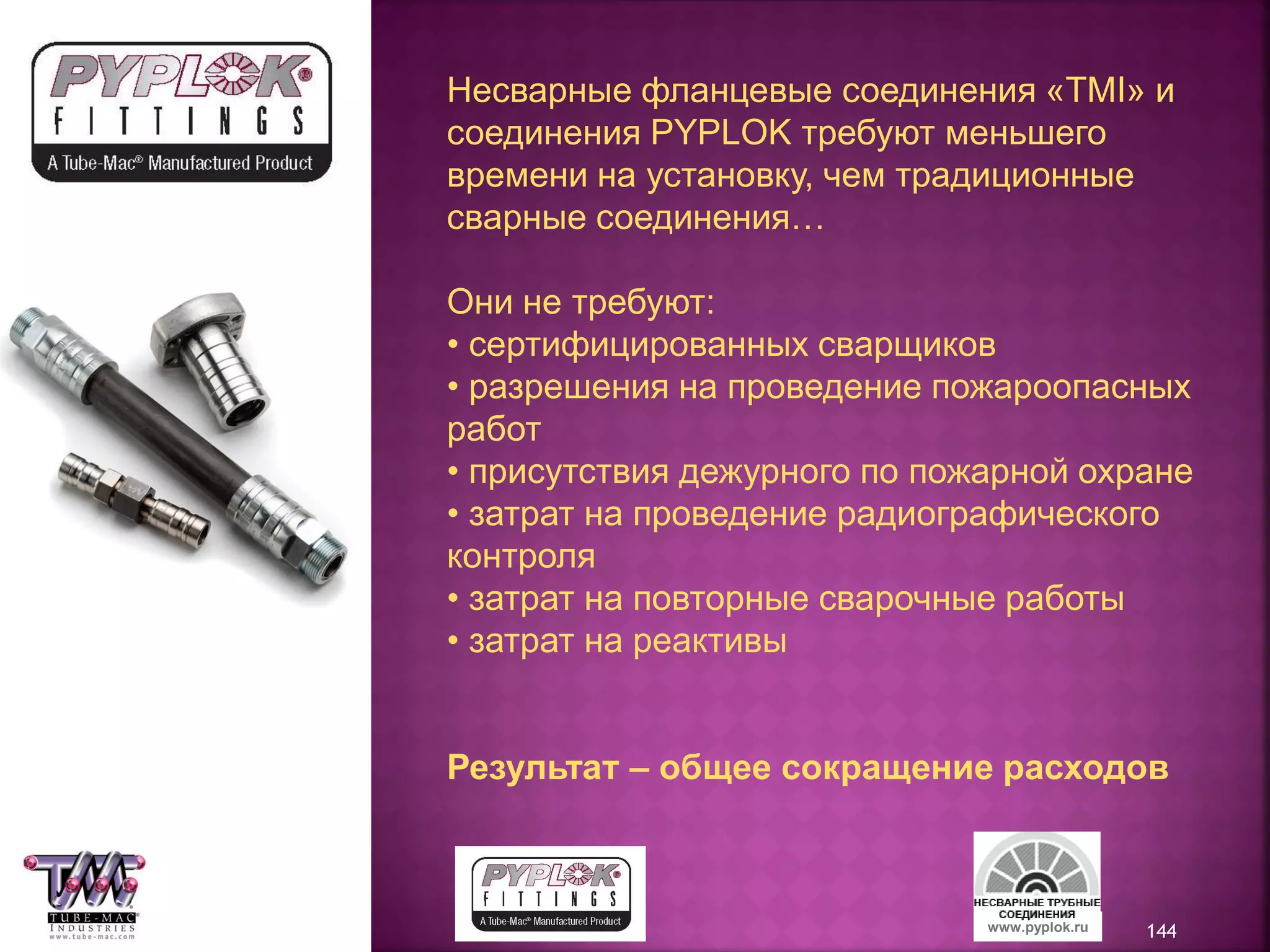

- 144. 144www.pyplok.ru Несварные фланцевые соединения«TMI» и соединения PYPLOK требуют меньшего времени на установку, чем традиционные сварные соединения… Они не требуют: • сертифицированных сварщиков • разрешения на проведение пожароопасных работ • присутствия дежурного по пожарной охране • затрат на проведение радиографического контроля • затрат на повторные сварочные работы • затрат на реактивы Результат – общее сокращение расходов
