Dokumen ini adalah kertas soalan untuk peperiksaan pertengahan tahun 2014 bagi tingkatan 2 dalam subjek kemahiran hidup bersepadu. Ia terdiri daripada bahagian A yang mengandungi 40 soalan objektif dan bahagian B dengan 4 soalan berstruktur. Soalan-soalan meliputi tema keselamatan, penggunaan alat, dan proses reka bentuk.

1. 1

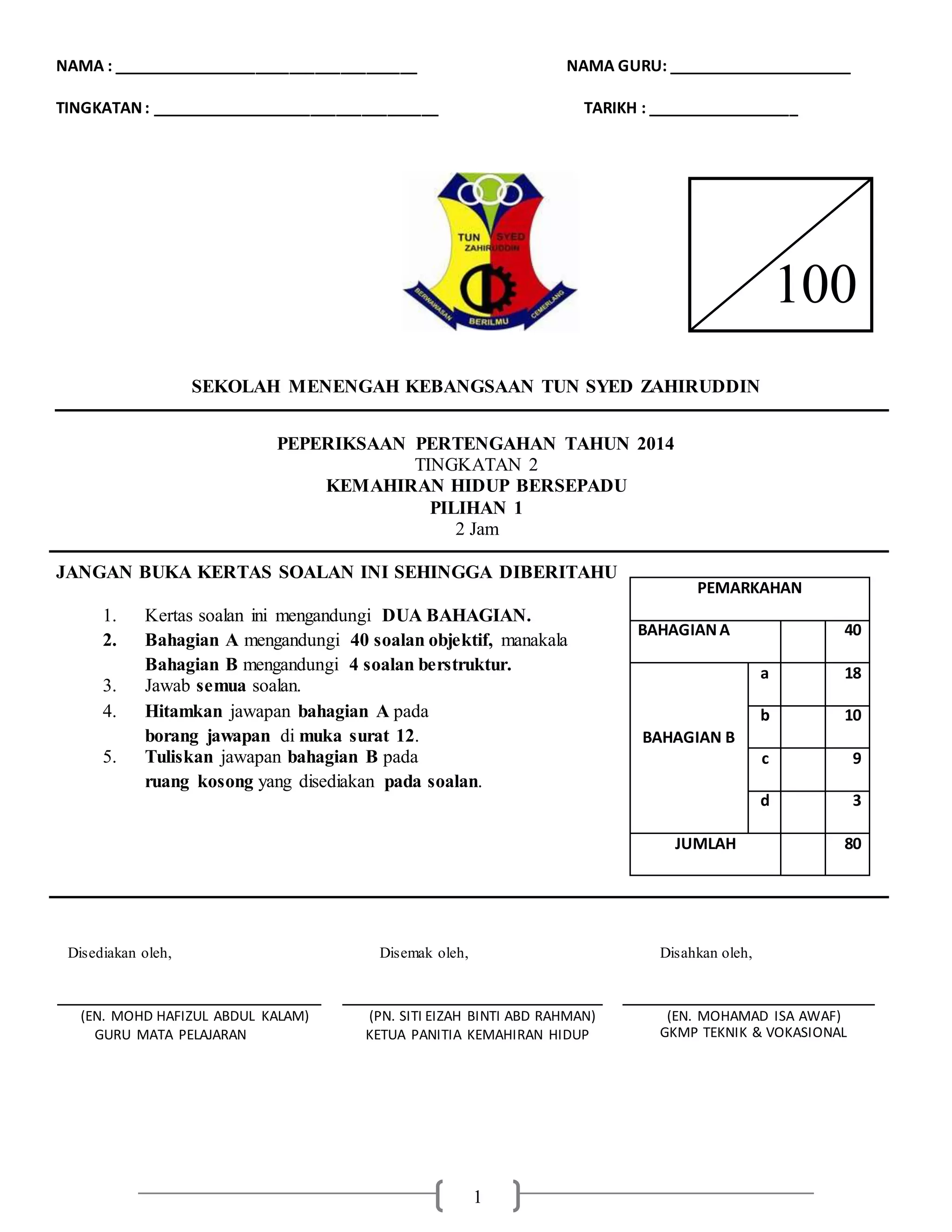

NAMA : ____________________________________ NAMA GURU: ______________________
TINGKATAN: __________________________________ TARIKH : __________________
SEKOLAH MENENGAH KEBANGSAAN TUN SYED ZAHIRUDDIN
PEPERIKSAAN PERTENGAHAN TAHUN 2014
TINGKATAN 2
KEMAHIRAN HIDUP BERSEPADU
PILIHAN 1
2 Jam
JANGAN BUKA KERTAS SOALAN INI SEHINGGA DIBERITAHU
1. Kertas soalan ini mengandungi DUA BAHAGIAN.
2. Bahagian A mengandungi 40 soalan objektif, manakala
Bahagian B mengandungi 4 soalan berstruktur.
3. Jawab semua soalan.
4. Hitamkan jawapan bahagian A pada
borang jawapan di muka surat 12.
5. Tuliskan jawapan bahagian B pada
ruang kosong yang disediakan pada soalan.
Disediakan oleh, Disemak oleh, Disahkan oleh,
(EN. MOHD HAFIZUL ABDUL KALAM)
GURU MATA PELAJARAN
(PN. SITI EIZAH BINTI ABD RAHMAN)
KETUA PANITIA KEMAHIRAN HIDUP
(EN. MOHAMAD ISA AWAF)
GKMP TEKNIK & VOKASIONAL
PEMARKAHAN
BAHAGIANA 40
BAHAGIAN B
a 18
b 10
c 9
d 3
JUMLAH 80
100

2. 2
BAHAGIAN A : Jawab semua soalan.
1. Jika kemalangan kecil berlaku di bengkel, siapakah yang perlu diberitahu dahulu?
a. Rakan
b. Pengetua
c. Guru
d. Formen
2. Jenis pemadam api yang biasa dibekalkan di bengkel ialah jenis
a. Air
b. Buih
c. Debu kering
d. Karbon dioksida
3. Antara yang berikut, langkah keselamatan yang manakah harus diamalkan semasa menggunakan alat
elektrik?
a. Membersihkan tangan sebelum menggunakan alatan elektrik
b. Tidak menggunakan alat elektrik yang wayarnya sudah rosak
c. Membuka suis dan membuat penyesuaian
d. Meletakkan beberapa beban pada satu soket
4. Tugas seorang formen ialah
a. Memberi arahan kepada kelas
b. Melakukan pembersihan bengkel
c. Menggantikan tugas guru jika guru bertugas tiada
d. Memastikan ahli-ahli kumpulan menjalankan tugas masing-masing
5. Alat-alat keselamatan yang mesti disediakan di bengkel, antaranya ialah
I. Telefon bimbit
II. Suis elektrik kecemasan
III. Alat pemadam api
IV. Peti pertolongan cemas
a. I, II dan III
b. I, II dan IV
c. I, III dan IV
d. II, III dan IV
6. Ciri-ciri tempat kerja yang baik adalah seperti berikut kecuali
a. Mempunyai peredaran udara yang mencukupi
b. Hanya mempunyai satu lampu pendaflour untuk menjimatkan elektrik
c. Lap segala cecair yang tumpah
d. Simpan bahan yang mudah terbakar di tempat selamat
7. Apakah yang harus dilengkapkan dalam sesebuah peti pertolongan cemas?
I. Iodine
II. Dettol
III. Plaster
IV. Gunting
a. I, II dan III
b. I, II dan IV
c. II, III dan IV
d. I, II, III dan IV

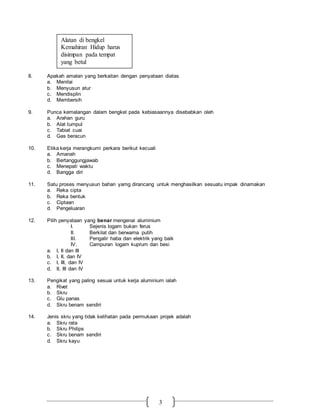

3. 3
8. Apakah amalan yang berkaitan dengan penyataan diatas
a. Menilai
b. Menyusun atur
c. Mendisplin
d. Membersih
9. Punca kemalangan dalam bengkel pada kebiasaannya disebabkan oleh
a. Arahan guru
b. Alat tumpul
c. Tabiat cuai
d. Gas beracun
10. Etika kerja merangkumi perkara berikut kecuali
a. Amanah
b. Bertanggungjawab
c. Menepati waktu
d. Bangga diri
11. Satu proses menyusun bahan yamg dirancang untuk menghasilkan sesuatu impak dinamakan
a. Reka cipta
b. Reka bentuk
c. Ciptaan
d. Pengeluaran
12. Pilih penyataan yang benar mengenai aluminium
I. Sejenis logam bukan ferus
II. Berkilat dan berwarna putih
III. Pengalir haba dan elektrik yang baik
IV. Campuran logam kuprum dan besi
a. I, II dan III
b. I, II, dan IV
c. I, III, dan IV
d. II, III dan IV
13. Pengikat yang paling sesuai untuk kerja aluminium ialah
a. Rivet
b. Skru
c. Glu panas
d. Skru benam sendiri
14. Jenis skru yang tidak kelihatan pada permukaan projek adalah
a. Skru rata
b. Skru Philips
c. Skru benam sendiri
d. Skru kayu
Alatan di bengkel
Kemahiran Hidup harus
disimpan pada tempat
yang betul

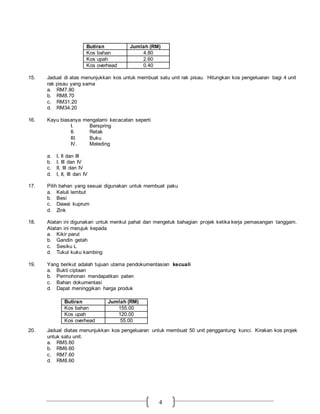

4. 4
15. Jadual di atas menunjukkan kos untuk membuat satu unit rak pisau. Hitungkan kos pengeluaran bagi 4 unit
rak pisau yang sama
a. RM7.80
b. RM8.70
c. RM31.20
d. RM34.20
16. Kayu biasanya mengalami kecacatan seperti
I. Berspring
II. Retak
III. Buku
IV. Meleding
a. I, II dan III
b. I, III dan IV
c. II, III dan IV
d. I, II, III dan IV
17. Pilih bahan yang sesuai digunakan untuk membuat paku
a. Keluli lembut
b. Besi
c. Dawai kuprum
d. Zink
18. Alatan ini digunakan untuk menkul pahat dan mengetuk bahagian projek ketika kerja pemasangan tanggam.
Alatan ini merujuk kepada
a. Kikir parut
b. Gandin getah
c. Sesiku L
d. Tukul kuku kambing
19. Yang berikut adalah tujuan utama pendokumentasian kecuali
a. Bukti ciptaan
b. Permohonan mendapatkan paten
c. Bahan dokumentasi
d. Dapat meninggikan harga produk
20. Jadual diatas menunjukkan kos pengeluaran untuk membuat 50 unit penggantung kunci. Kirakan kos projek
untuk satu unit.
a. RM5.60
b. RM6.60
c. RM7.60
d. RM8.60
Butiran Jumlah (RM)
Kos bahan 4.80
Kos upah 2.60
Kos overhead 0.40
Butiran Jumlah (RM)
Kos bahan 155.00
Kos upah 120.00
Kos overhead 55.00

5. 5

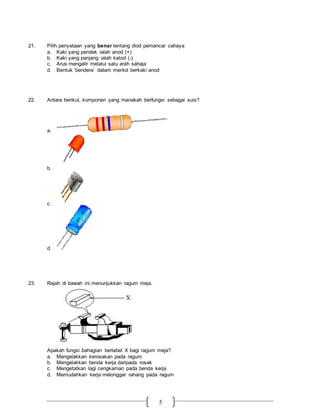

21. Pilih penyataan yang benar tentang diod pemancar cahaya
a. Kaki yang pendek ialah anod (+)
b. Kaki yang panjang ialah katod (-)
c. Arus mengalir melalui satu arah sahaja
d. Bentuk ‘bendera’ dalam mentol berkaki anod
22. Antara berikut, komponen yang manakah berfungsi sebagai suis?
a.
b.
c.
d.
23. Rajah di bawah ini menunjukkan ragum meja.
Apakah fungsi bahagian berlabel X bagi ragum meja?
a. Mengelakkan kerosakan pada ragum
b. Mengelakkan benda kerja daripada rosak
c. Mengetatkan lagi cengkaman pada benda kerja
d. Memudahkan kerja melonggar rahang pada ragum

6. 6

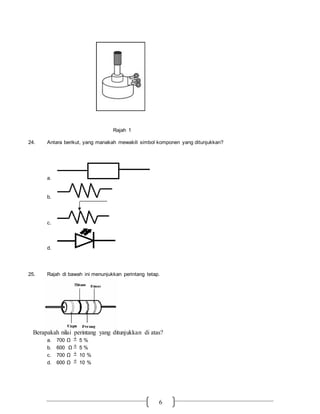

Rajah 1
24. Antara berikut, yang manakah mewakili simbol komponen yang ditunjukkan?
a.
b.
c.
d.
25. Rajah di bawah ini menunjukkan perintang tetap.
Berapakah nilai perintang yang ditunjukkan di atas?
a. 700 Ω  5 %
b. 600 Ω  5 %
c. 700 Ω  10 %
d. 600 Ω  10 %

7. 7
26. Unit asas pengukuran bagi kapasitor ialah
a. Ohm
b. Farad
c. Watt
d. Volt
27. Kod warna perintang tetap untuk 420 Ω ialah
a. Kuning, merah dan jingga
b. Kuning, jingga dan hitam
c. Kuning, merah dan merah
d. Kuning, merah dan jingga
28. Nilai sesebuah perintang tetap biasanya diwakili oleh
a. Diameter badan
b. Jenis bahan
c. Panjang kaki
d. Kod warna
Rajah 3
29. Rajah 3 berikut menunjukkan transistor jenis
a. PNP
b. NPN
c. PPN
d. NNP
Rajah 4
30. Pilih penyataan yang betul berdasarkan rajah 4
a. Arus mengalir dari bahagian Z ke Y
b. Arus mengalir dari bahagian Y ke bahagian X
c. Arus mengalir dari bahagian Z ke bahagian X
d. Arus mengalir dari bahagian Y ke Z

8. 8

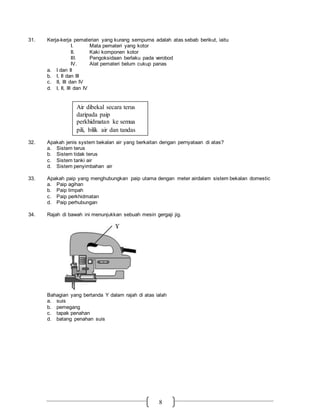

31. Kerja-kerja pematerian yang kurang sempurna adalah atas sebab berikut, iaitu
I. Mata pemateri yang kotor
II. Kaki komponen kotor
III. Pengoksidaan berlaku pada verobod
IV. Alat pemateri belum cukup panas
a. I dan II
b. I, II dan III
c. II, III dan IV
d. I, II, III dan IV
32. Apakah jenis system bekalan air yang berkaitan dengan pernyataan di atas?
a. Sistem terus
b. Sistem tidak terus
c. Sistem tanki air
d. Sistem penyimbahan air
33. Apakah paip yang menghubungkan paip utama dengan meter airdalam sistem bekalan domestic
a. Paip agihan
b. Paip limpah
c. Paip perkhidmatan
d. Paip perhubungan
34. Rajah di bawah ini menunjukkan sebuah mesin gergaji jig.
Bahagian yang bertanda Y dalam rajah di atas ialah
a. suis
b. pemegang
c. tapak penahan
d. batang penahan suis
Air dibekal secara terus
daripada paip
perkhidmatan ke semua
pili, bilik air dan tandas

9. 9

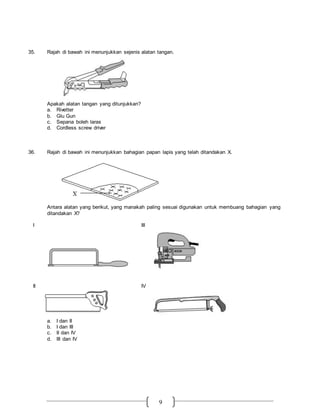

35. Rajah di bawah ini menunjukkan sejenis alatan tangan.
Apakah alatan tangan yang ditunjukkan?
a. Rivetter
b. Glu Gun
c. Sepana boleh laras
d. Cordless screw driver
36. Rajah di bawah ini menunjukkan bahagian papan lapis yang telah ditandakan X.
Antara alatan yang berikut, yang manakah paling sesuai digunakan untuk membuang bahagian yang
ditandakan X?
I III
II IV
a. I dan II
b. I dan III
c. II dan IV
d. III dan IV

10. 10

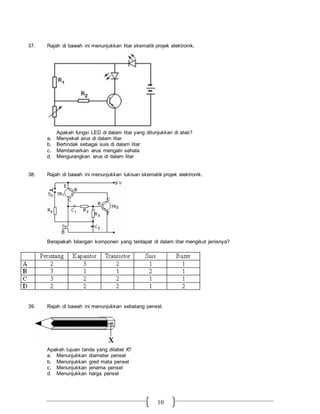

37. Rajah di bawah ini menunjukkan litar skematik projek elektronik.
Apakah fungsi LED di dalam litar yang ditunjukkan di atas?
a. Menyekat arus di dalam litar
b. Bertindak sebagai suis di dalam litar
c. Membenarkan arus mengalir sehala
d. Mengurangkan arus di dalam litar
38. Rajah di bawah ini menunjukkan lukisan skematik projek elektronik.
Berapakah bilangan komponen yang terdapat di dalam litar mengikut jenisnya?
39. Rajah di bawah ini menunjukkan sebatang pensel.
Apakah tujuan tanda yang dilabel X?
a. Menunjukkan diameter pensel
b. Menunjukkan gred mata pensel
c. Menunjukkan jenama pensel
d. Menunjukkan harga pensel

11. 11
40. Rajah di bawah ini menunjukkan satu bongkah oblik.
Antara yang berikut, yang manakah pandangan sisi bagi bongkah di atas?
a c
b d
ARAH PANDANGAN

12. 12
BORANG JAWAPAN
BAHAGIAN A
KEMAHIRAN HIDUP BERSEPADU
PILIHAN 1
NAMA: ……………………………………………………. TARIKH: …………………………
TINGKATAN: ……………………………………………. MARKAH:
Arahan: HITAMKAN pilihan jawapan pada ruangan jawapan yang diberi.
CONTOH: 1. = A = = B = = C = = D =
1. = A = = B = = C = = D =
2. = A = = B = = C = = D =
3. = A = = B = = C = = D =
4. = A = = B = = C = = D =
5. = A = = B = = C = = D =
6. = A = = B = = C = = D =
7. = A = = B = = C = = D =
8. = A = = B = = C = = D =
9. = A = = B = = C = = D =
10. = A = = B = = C = = D =
11. = A = = B = = C = = D =
12. = A = = B = = C = = D =
13. = A = = B = = C = = D =
14. = A = = B = = C = = D =
15. = A = = B = = C = = D =
16. = A = = B = = C = = D =
17. = A = = B = = C = = D =
18. = A = = B = = C = = D =
19. = A = = B = = C = = D =
20. = A = = B = = C = = D =
21. = A = = B = = C = = D =
22. = A = = B = = C = = D =
23. = A = = B = = C = = D =
24. = A = = B = = C = = D =
25. = A = = B = = C = = D =
26. = A = = B = = C = = D =
27. = A = = B = = C = = D =
28. = A = = B = = C = = D =
29. = A = = B = = C = = D =
30. = A = = B = = C = = D =
31. = A = = B = = C = = D =
32. = A = = B = = C = = D =
33. = A = = B = = C = = D =
34. = A = = B = = C = = D =
35. = A = = B = = C = = D =
36. = A = = B = = C = = D =
37. = A = = B = = C = = D =
38. = A = = B = = C = = D =
39. = A = = B = = C = = D =
40. = A = = B = = C = = D =
40

13. 13

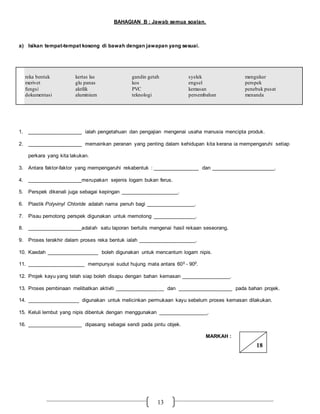

BAHAGIAN B : Jawab semua soalan.
a) Isikan tempat-tempat kosong di bawah dengan jawapan yang sesuai.
reka bentuk kertas las gandin getah syelek mengukur
merivet glu panas kos engsel perspek
fungsi akrilik PVC kemasan penebuk pusat
dokumentasi aluminium teknologi persembahan menanda
1. ___________________ ialah pengetahuan dan pengajian mengenai usaha manusia mencipta produk.
2. ___________________ memainkan peranan yang penting dalam kehidupan kita kerana ia mempengaruhi setiap
perkara yang kita lakukan.
3. Antara faktor-faktor yang mempengaruhi rekabentuk : ________________ dan ______________________.
4. ___________________merupakan sejenis logam bukan ferus.
5. Perspek dikenali juga sebagai kepingan ____________________.
6. Plastik Polyvinyl Chloride adalah nama penuh bagi _________________.
7. Pisau pemotong perspek digunakan untuk memotong _______________.
8. ___________________adalah satu laporan bertulis mengenai hasil rekaan seseorang.
9. Proses terakhir dalam proses reka bentuk ialah ____________________.
10. Kaedah __________________ boleh digunakan untuk mencantum logam nipis.
11. ____________________ mempunyai sudut hujung mata antara 600 - 900.
12. Projek kayu yang telah siap boleh disapu dengan bahan kemasan _________________.
13. Proses pembinaan melibatkan aktiviti _________________ dan ___________________ pada bahan projek.
14. __________________ digunakan untuk melicinkan permukaan kayu sebelum proses kemasan dilakukan.
15. Keluli lembut yang nipis dibentuk dengan menggunakan _________________.
16. ___________________ dipasang sebagai sendi pada pintu objek.
MARKAH :
18

14. 14

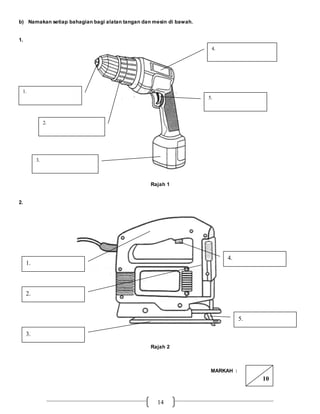

b) Namakan setiap bahagian bagi alatan tangan dan mesin di bawah.
1.
Rajah 1
2.
Rajah 2
MARKAH :
2.
1.
5.
4.
3.
1.
4.
3.
5.
2.
10

15. 15

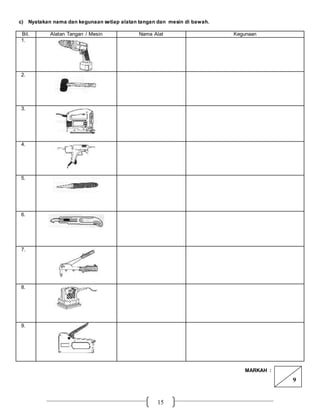

c) Nyatakan nama dan kegunaan setiap alatan tangan dan mesin di bawah.
Bil. Alatan Tangan / Mesin Nama Alat Kegunaan
1.
2.
3.
4.
5.
6.
7.
8.
9.
MARKAH :
9

16. 16
d) Senaraikan Faktor-Faktor Reka Bentuk di dalam carta di bawah.
MARKAH :
=SOALAN TAMAT=
9.
Nilai Komersial
8.
Penyenggaraan
7.
6.
Kaedah Pembinaan
5.
Ketahanan
4.
Kesesuaian Bahan
3.
2.
Keselamatan
1.
FAKTOR
REKA
BENTUK
3
