SOA organisatorisch perspectief

1. Service Oriented Architecture
Deel 2 - Organisatorisch perspectief
Amersfoort
12 september 2009
Bas Kruiswijk

2. Service Oriented Architecture
Overzicht
Deel 2: SOA vanuit organisatorisch perspectief
1. Basisconcepten
2. SOA vanuit organisatorisch perspectief
– Software services en organisatiediensten
– Domeinen
– Lagenstructuur en procesondersteuning
3. Procesbesturing
4. SOA vanuit technisch perspectief
5. De SOA infrastructuur
6. SOA in het ontwerpproces
© Twynstra Gudde 12-9-2009 2

3. Service Oriented Architecture

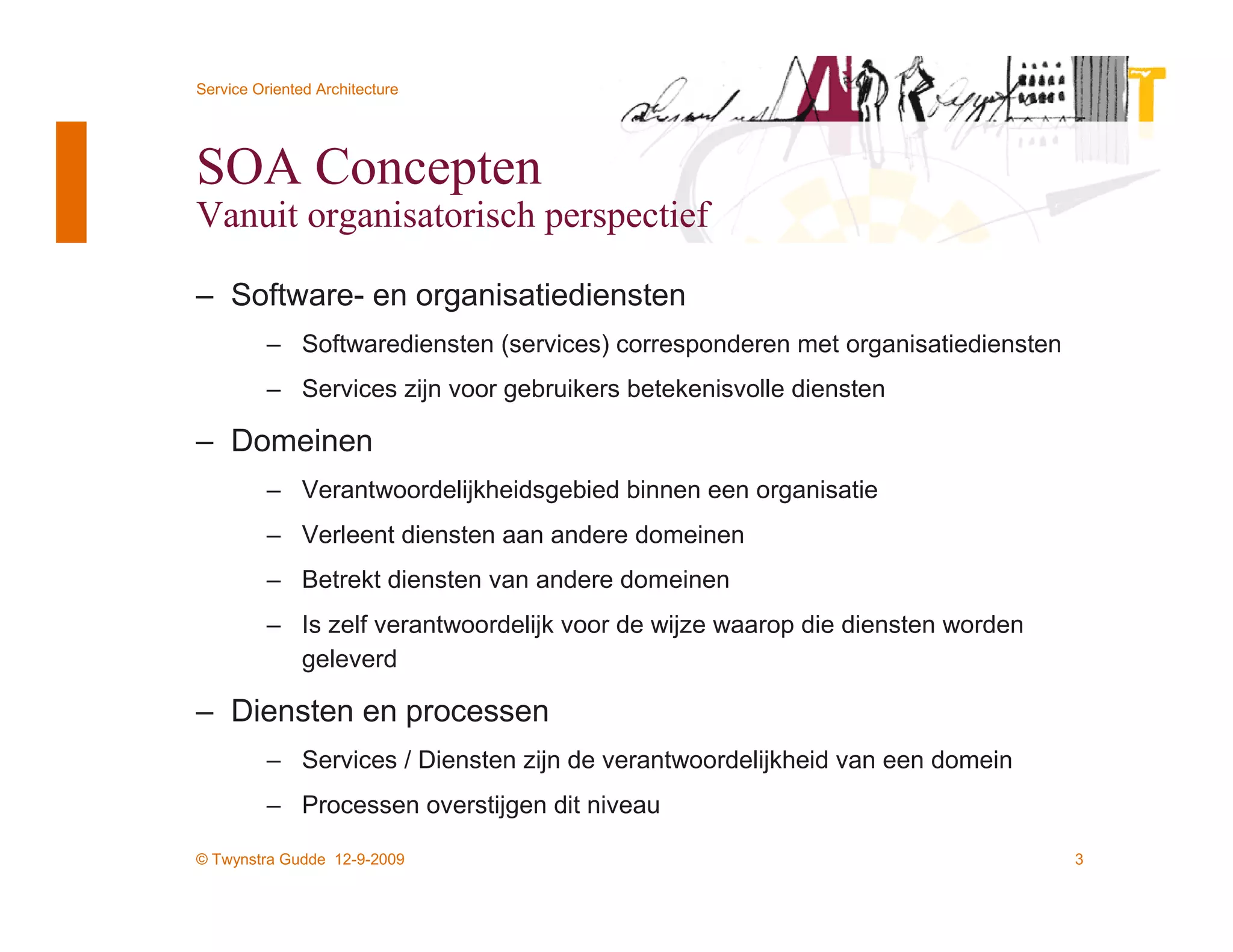

SOA Concepten
Vanuit organisatorisch perspectief
– Software- en organisatiediensten
– Softwarediensten (services) corresponderen met organisatiediensten
– Services zijn voor gebruikers betekenisvolle diensten
– Domeinen
– Verantwoordelijkheidsgebied binnen een organisatie
– Verleent diensten aan andere domeinen
– Betrekt diensten van andere domeinen
– Is zelf verantwoordelijk voor de wijze waarop die diensten worden
geleverd
– Diensten en processen
– Services / Diensten zijn de verantwoordelijkheid van een domein
– Processen overstijgen dit niveau
© Twynstra Gudde 12-9-2009 3

4. Service Oriented Architecture
Business-ICT paradigma
Diensten
(services)
=
IT organiseren o.b.v. Uitgaan van
business- verschillende
activiteiten eigenaren
van systemen en gegevens
Ontwikkeling organisatie Belangen / politiek
(aanpassing aan veranderingen dus slim organiseren
omgeving en technologie) Accepteren
heterogeniteit
van systemen en technologie
Losse koppelingen
© Twynstra Gudde 12-9-2009 4

5. Service Oriented Architecture
Belofte van SOA
– IT oerwoud => Business controle
– IT Transparantie
– Afstemming van IT op de business
– IT rigiditeit => IT soepeler meebewegen met business (IT flexibiliteit)
– business innovatie
– makkelijk efficiency verbetering realiseren
– Maakt het mogelijk een veranderstrategie te kiezen die past bij
veranderambitie (incrementeel versus bigbang)
– Output orientatie (stimuleert denken over nut en efficiency)
– Efficientie door hergebruik
– geen duplicatie van functionaliteit in verschillende applicaties
– services van buiten organisatie gebruiken
© Twynstra Gudde 12-9-2009 5

6. Service Oriented Architecture
Basisdiensten
Elementaire diensten ontsluiten databases en bestaande systemen
Basisdiensten
Backends Bestaand
Database systeem
© Twynstra Gudde 12-9-2009 6

7. Service Oriented Architecture
Afnemers gebruiken diensten
Afnemers
(presentatie)
Basisdiensten
Backends Bestaand
Database systeem
© Twynstra Gudde 12-9-2009 7

8. Service Oriented Architecture
Domeinen zijn eigenaar van diensten
Eigenaarschap is in de organisatie belegd
Afnemers
(presentatie)
Basisdiensten
Backends Bestaand
Database systeem
Domein Domein
© Twynstra Gudde 12-9-2009 8

9. Service Oriented Architecture
Samengestelde diensten
Afnemer
(presentatie)
Samengestelde diensten
Basisdiensten
Backends Bestaand
Database systeem
Domein Domein
© Twynstra Gudde 12-9-2009 9

10. Service Oriented Architecture

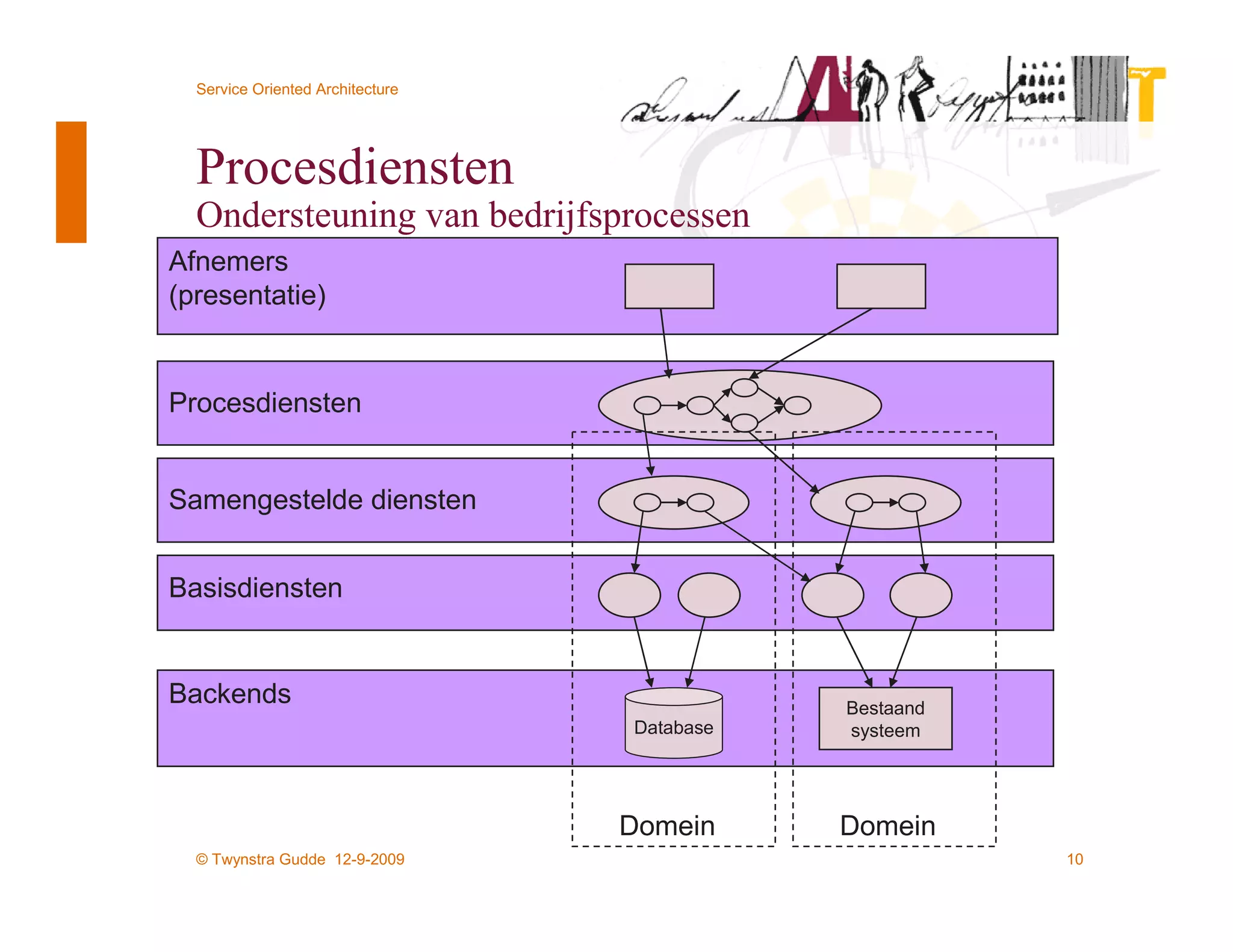

Procesdiensten
Ondersteuning van bedrijfsprocessen
Afnemers
(presentatie)
Procesdiensten
Samengestelde diensten
Basisdiensten
Backends Bestaand
Database systeem
Domein Domein
© Twynstra Gudde 12-9-2009 10

11. Service Oriented Architecture

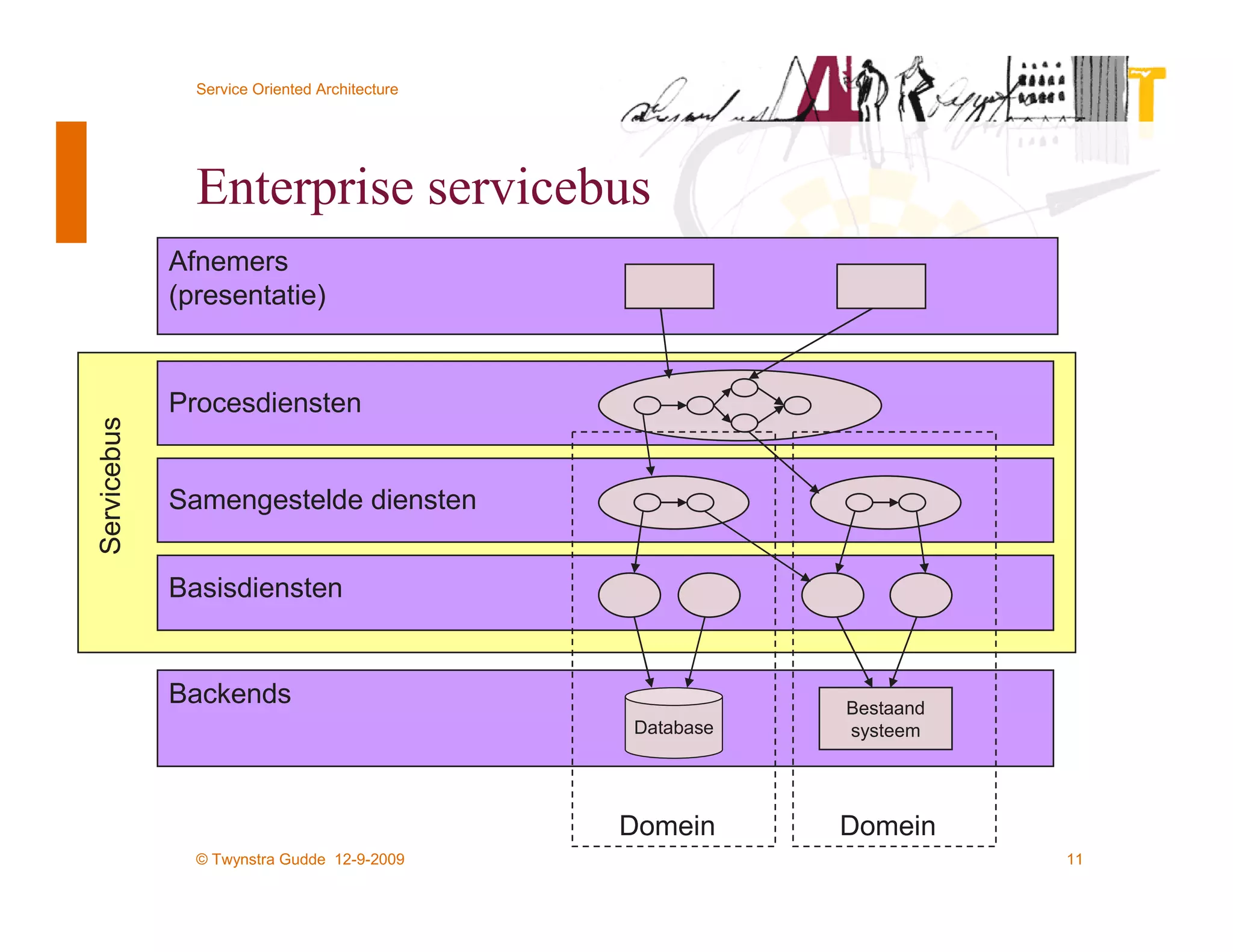

Enterprise servicebus
Afnemers
(presentatie)
Procesdiensten
Servicebus
Samengestelde diensten
Basisdiensten
Backends Bestaand
Database systeem
Domein Domein
© Twynstra Gudde 12-9-2009 11

12. Service Oriented Architecture

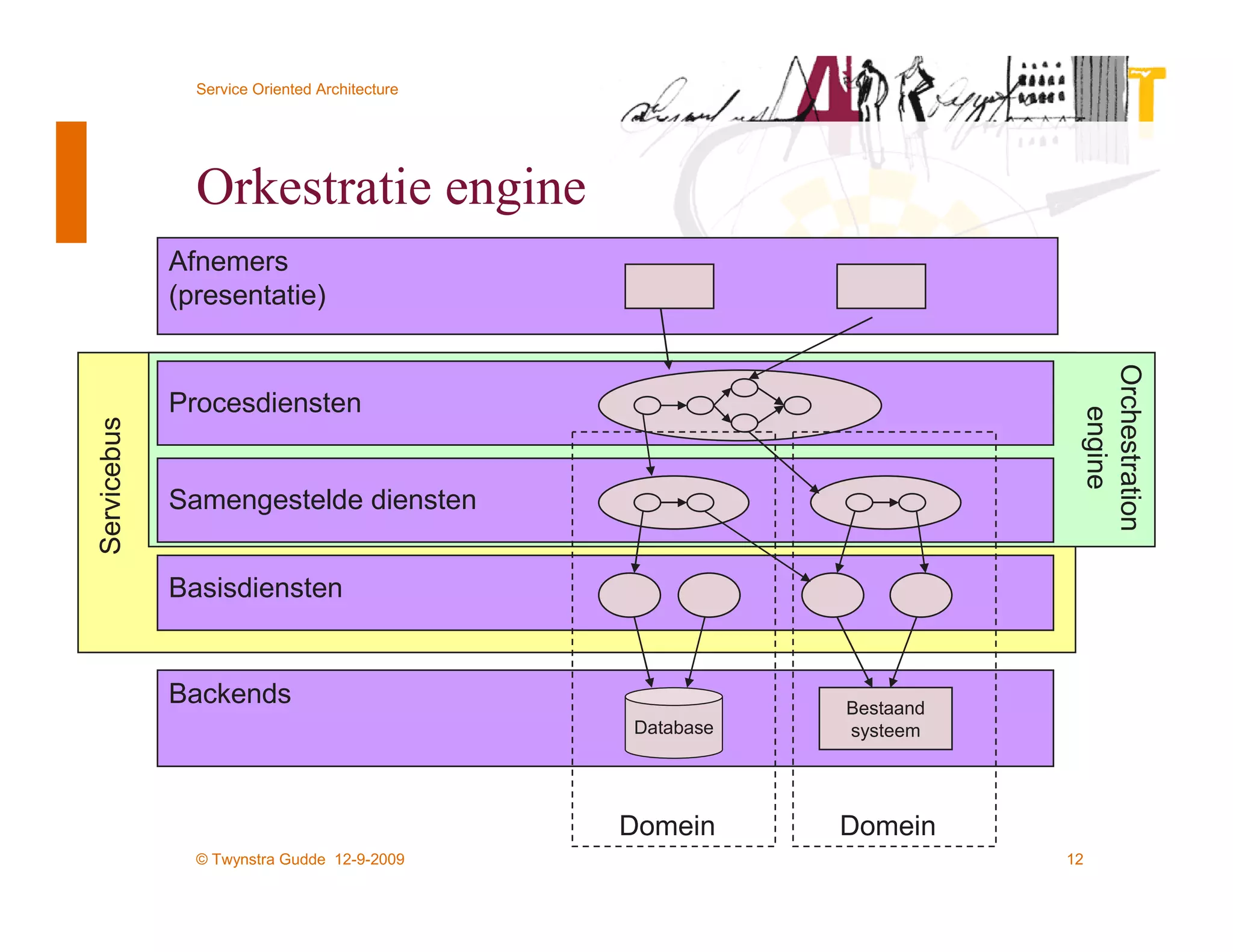

Orkestratie engine
Afnemers
(presentatie)
Orchestration
Procesdiensten
engine
Servicebus
Samengestelde diensten
Basisdiensten
Backends Bestaand
Database systeem
Domein Domein
© Twynstra Gudde 12-9-2009 12

13. Service Oriented Architecture
Portaal
Portaal
Afnemers
(presentatie)
Orchestration
Procesdiensten
engine
Servicebus
Samengestelde diensten
Basisdiensten
Backends Bestaand
Database systeem
Domein Domein
© Twynstra Gudde 12-9-2009 13

14. Service Oriented Architecture
Portaal J2EE Portlets
.NET Web parts
Presentatie J2EE JSP / Java Beans) HTML, XML, XSL
.NET ASP / ActiveX)
Orkestratie engine
BPEL
Procesdiensten
Samengestelde diensten
J2EE (EJB etc.)
.NET (C# etc.)
Basisdiensten
Servicebus XML, SOAP
WSDL, UDDI
Backends ODBC, JDBC
© Twynstra Gudde 12-9-2009 14

15. Service Oriented Architecture
SOA Classificatie
Volgens ‘SOA in practice’
macro-flow stateful
micro-flow
Process-enabled
orchestrated
Procesdiensten SOA
services
Federated
Samengestelde diensten SOA
Basisdiensten Fundamental
SOA
stateless
basic basic
data logic
services services
© Twynstra Gudde 12-9-2009 15

16. Service Oriented Architecture

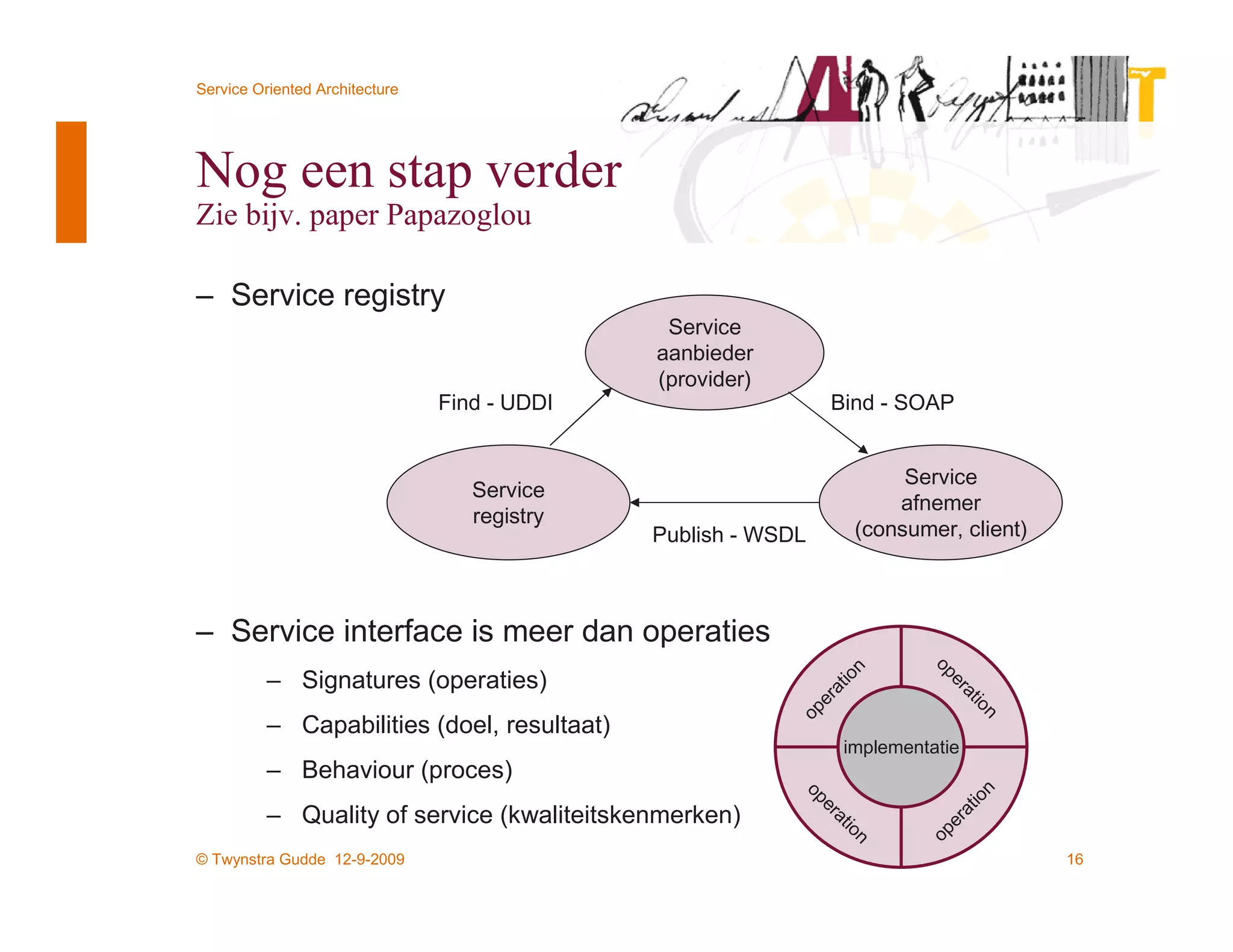

Nog een stap verder
Zie bijv. paper Papazoglou
– Service registry
Service
aanbieder
(provider)
Find - UDDI Bind - SOAP
Service
Service
afnemer
registry
Publish - WSDL (consumer, client)
– Service interface is meer dan operaties
op
n
– Signatures (operaties)
io
er
at
at
er
io
op
n
– Capabilities (doel, resultaat)
implementatie
– Behaviour (proces)
n
op
io
er
at
– Quality of service (kwaliteitskenmerken)
er
at
io
op
n
© Twynstra Gudde 12-9-2009 16

17. Service Oriented Architecture

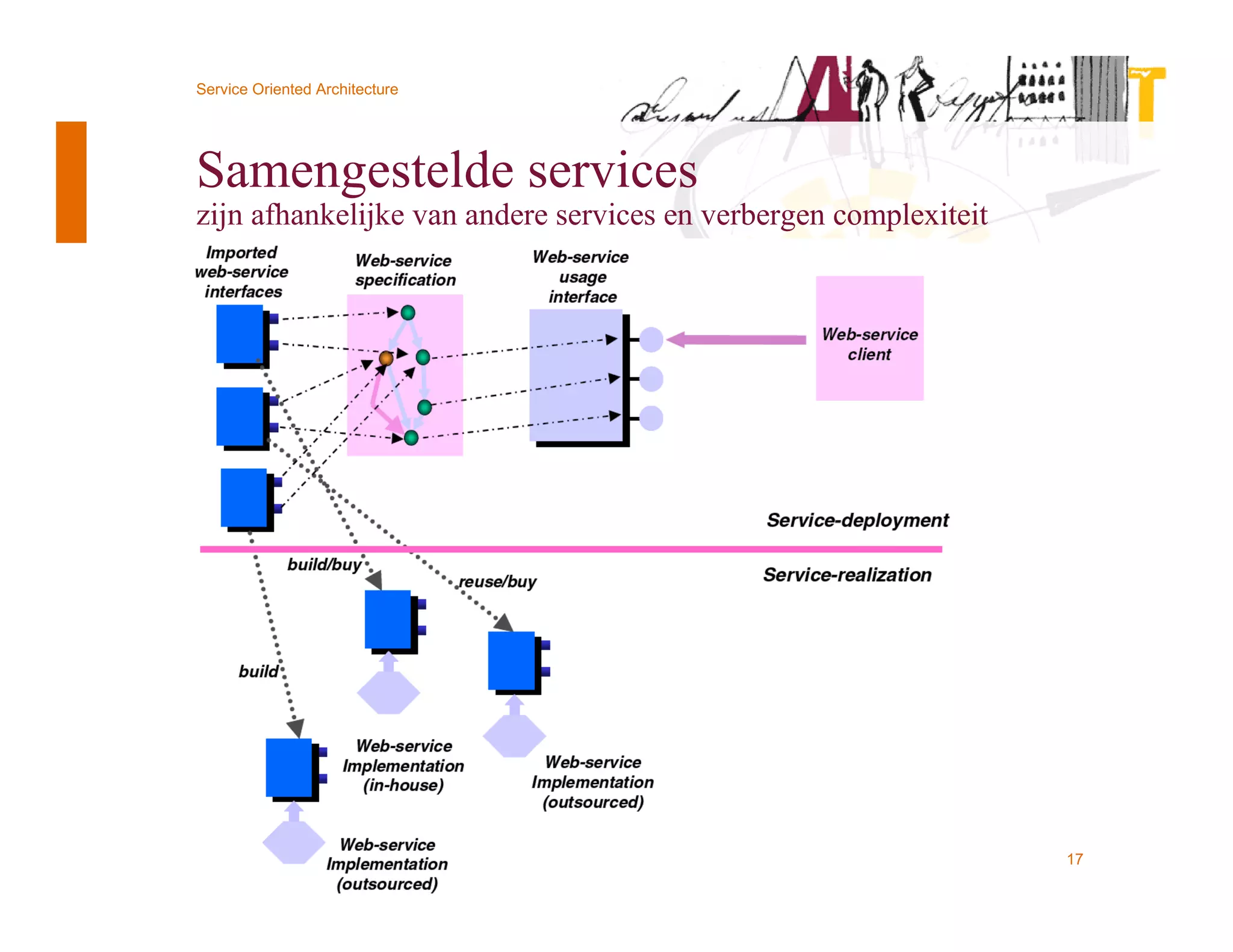

Samengestelde services
zijn afhankelijke van andere services en verbergen complexiteit
© Twynstra Gudde 12-9-2009 17

18. Service Oriented Architecture
Stabiel service portfolio
Veranderlijke processen én technische implementatie
dynamisch Bedrijfsprocessen orkestratie
stabiel Service portfolio interface
dynamisch ICT oplossing implementatie
© Twynstra Gudde 12-9-2009 18

19. Service Oriented Architecture

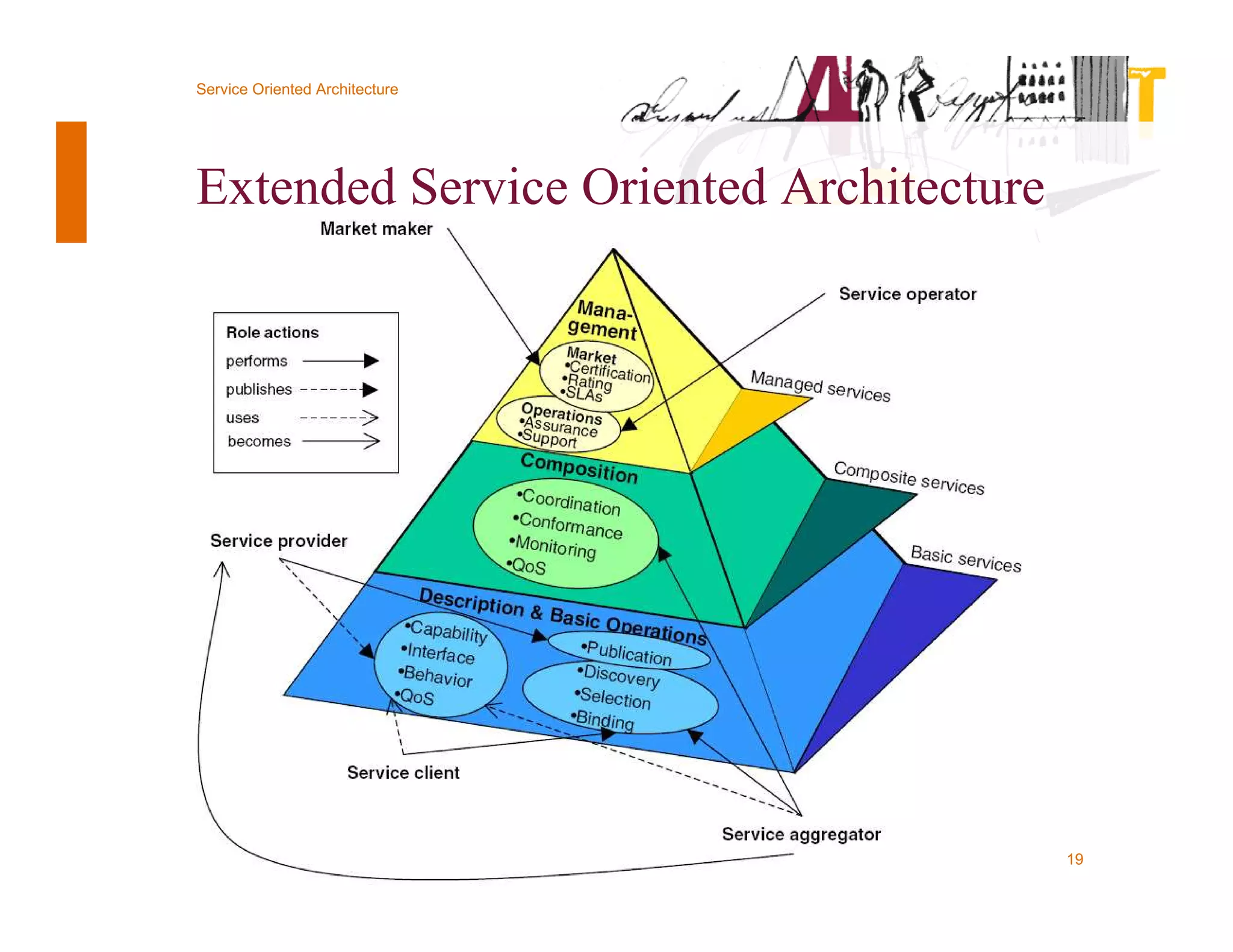

Extended Service Oriented Architecture
© Twynstra Gudde 12-9-2009 19
