SOA procesbesturing
- 1. Service Oriented Architecture Deel3 – Procesbesturing 1: Orkestratie Amersfoort 12 september 2009 Bas Kruiswijk

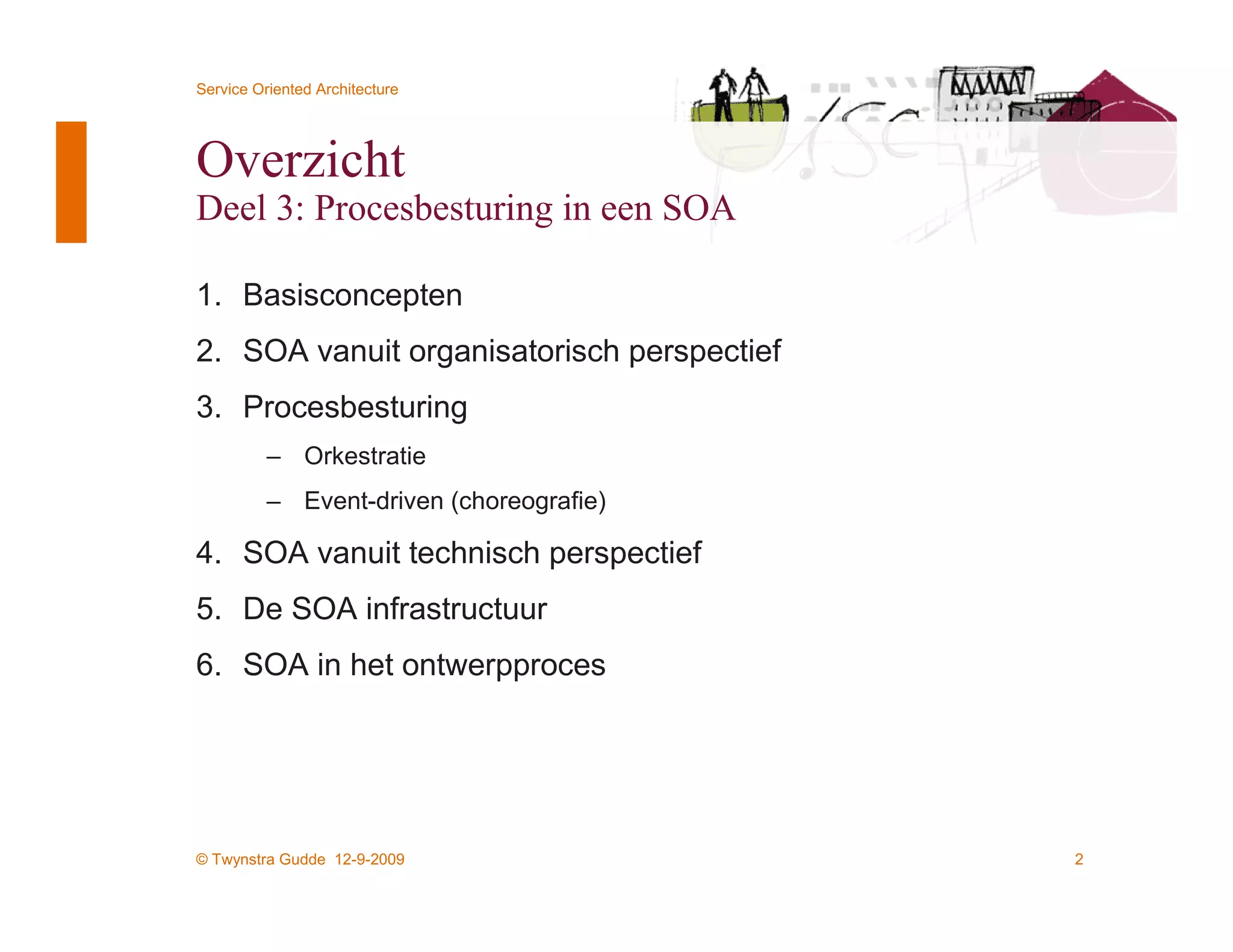

- 2. Service Oriented Architecture Overzicht Deel3: Procesbesturing in een SOA 1. Basisconcepten 2. SOA vanuit organisatorisch perspectief 3. Procesbesturing – Orkestratie – Event-driven (choreografie) 4. SOA vanuit technisch perspectief 5. De SOA infrastructuur 6. SOA in het ontwerpproces © Twynstra Gudde 12-9-2009 2

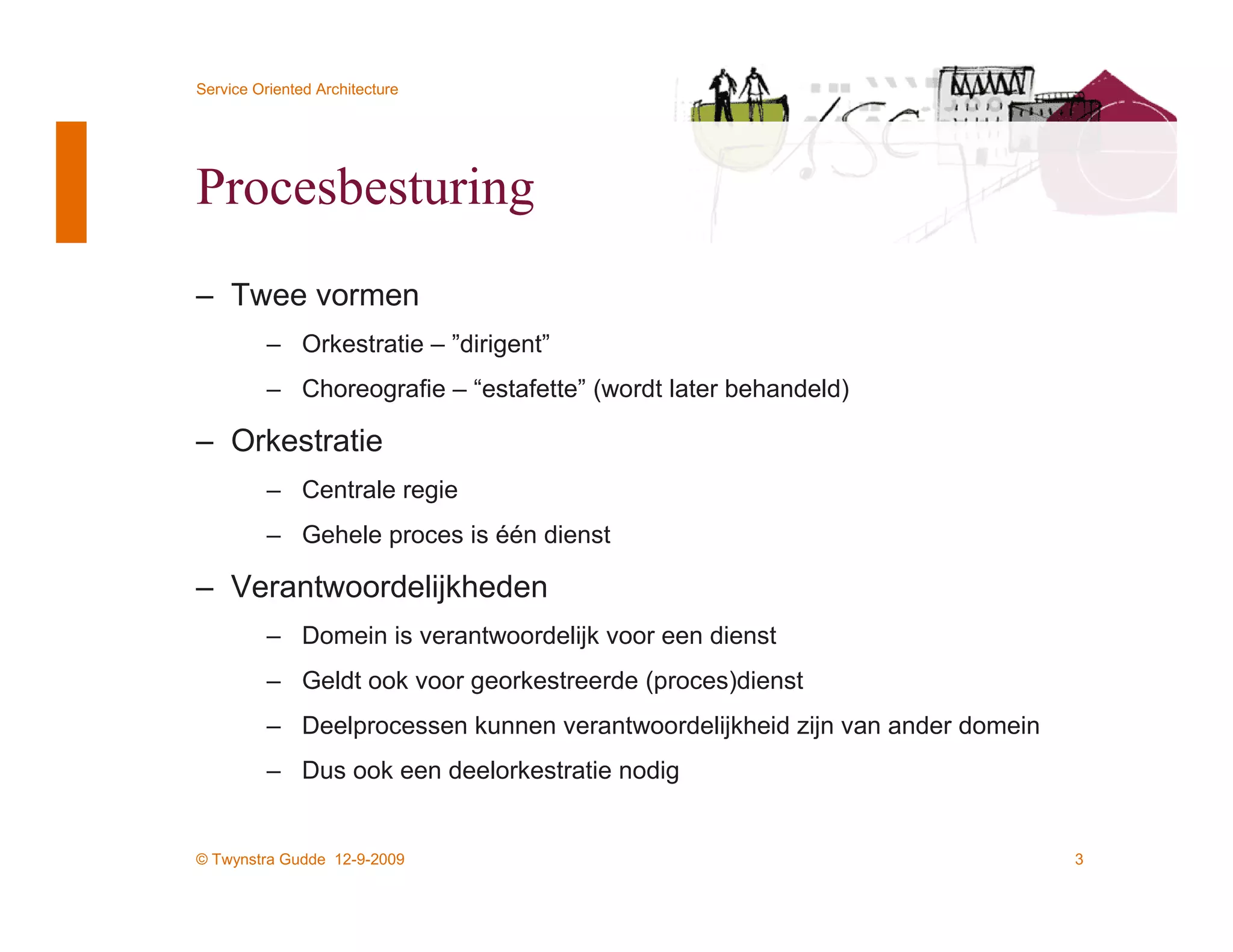

- 3. Service Oriented Architecture Procesbesturing –Twee vormen – Orkestratie – ”dirigent” – Choreografie – “estafette” (wordt later behandeld) – Orkestratie – Centrale regie – Gehele proces is één dienst – Verantwoordelijkheden – Domein is verantwoordelijk voor een dienst – Geldt ook voor georkestreerde (proces)dienst – Deelprocessen kunnen verantwoordelijkheid zijn van ander domein – Dus ook een deelorkestratie nodig © Twynstra Gudde 12-9-2009 3

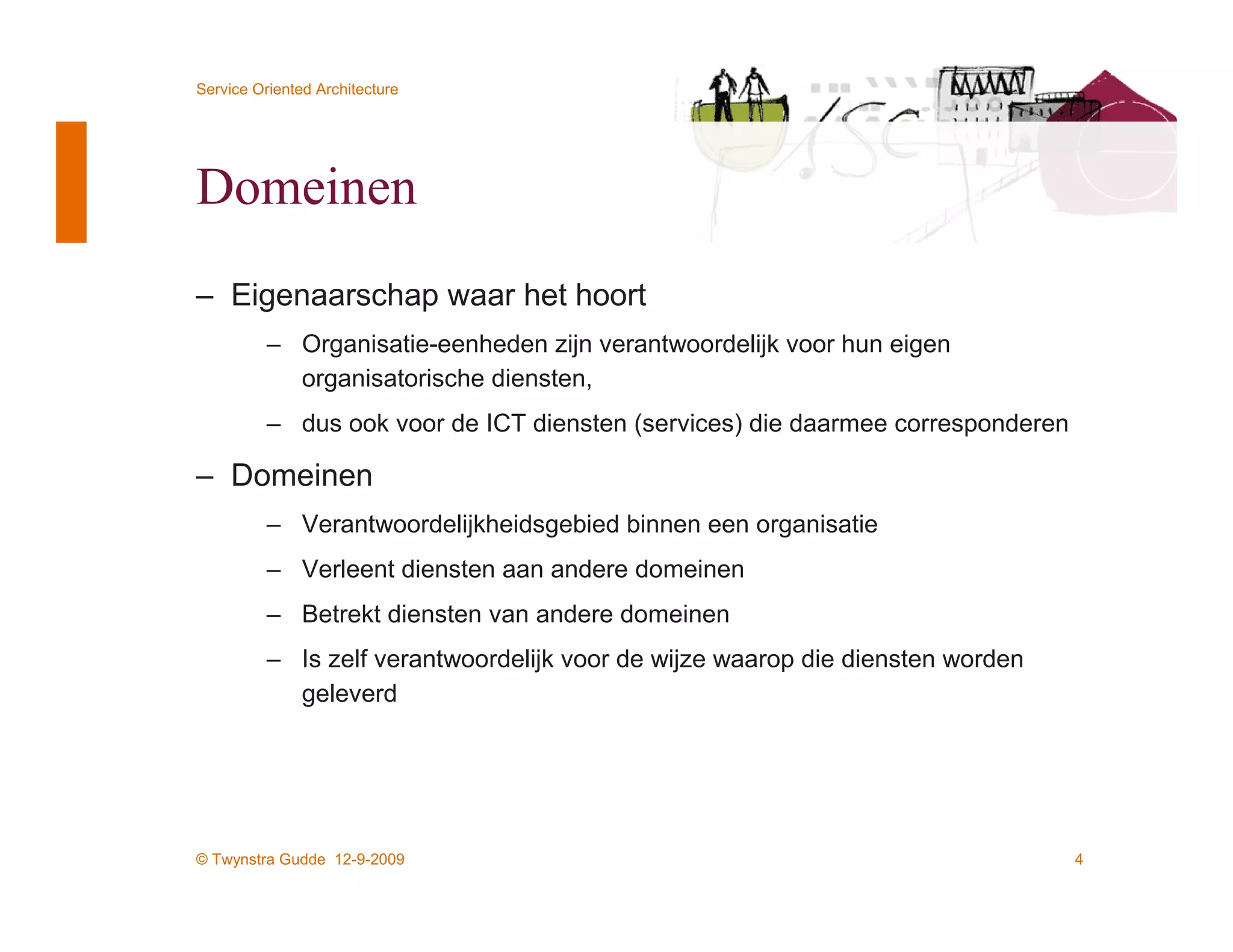

- 4. Service Oriented Architecture Domeinen –Eigenaarschap waar het hoort – Organisatie-eenheden zijn verantwoordelijk voor hun eigen organisatorische diensten, – dus ook voor de ICT diensten (services) die daarmee corresponderen – Domeinen – Verantwoordelijkheidsgebied binnen een organisatie – Verleent diensten aan andere domeinen – Betrekt diensten van andere domeinen – Is zelf verantwoordelijk voor de wijze waarop die diensten worden geleverd © Twynstra Gudde 12-9-2009 4
- 5. Service Oriented Architecture Losjes koppelen Sterke koppeling Losse koppeling Koppelingen tussen systemen Direct, 1:1 Via intermediair Communicatiestijl Synchroon Asynchroon Datamodel Gedeeld, geharmoniseerd Eenvoudige gemeenschappelijke datatypes Typesystem Sterk Zwak Interactiepatronen Navigatie door Eenvoudige, ‘self contained’ ingewikkelde structuren berichten Procesbesturing Centrale regie Decentrale regie Binding Statisch Dynamisch Platformafhankelijkheid Afhankelijk Onafhankelijk Transacties 2-phase commit Compensatie Deployment Gelijktijdig Gespreid Versiebeheer Expliciete upgrades Impliciete upgrades © Twynstra Gudde 12-9-2009 5

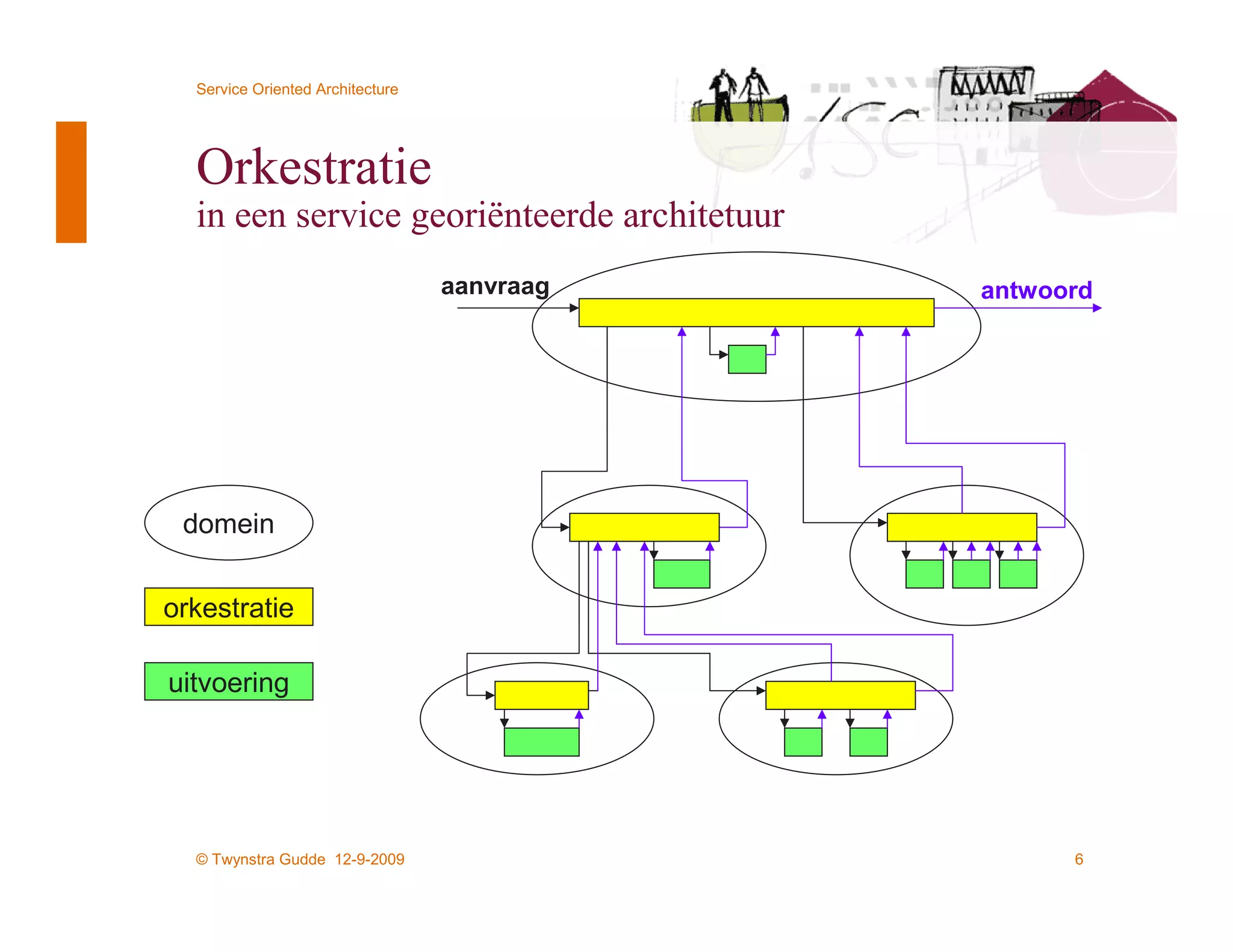

- 6. Service Oriented Architecture Orkestratie in een service georiënteerde architetuur aanvraag antwoord domein orkestratie uitvoering © Twynstra Gudde 12-9-2009 6

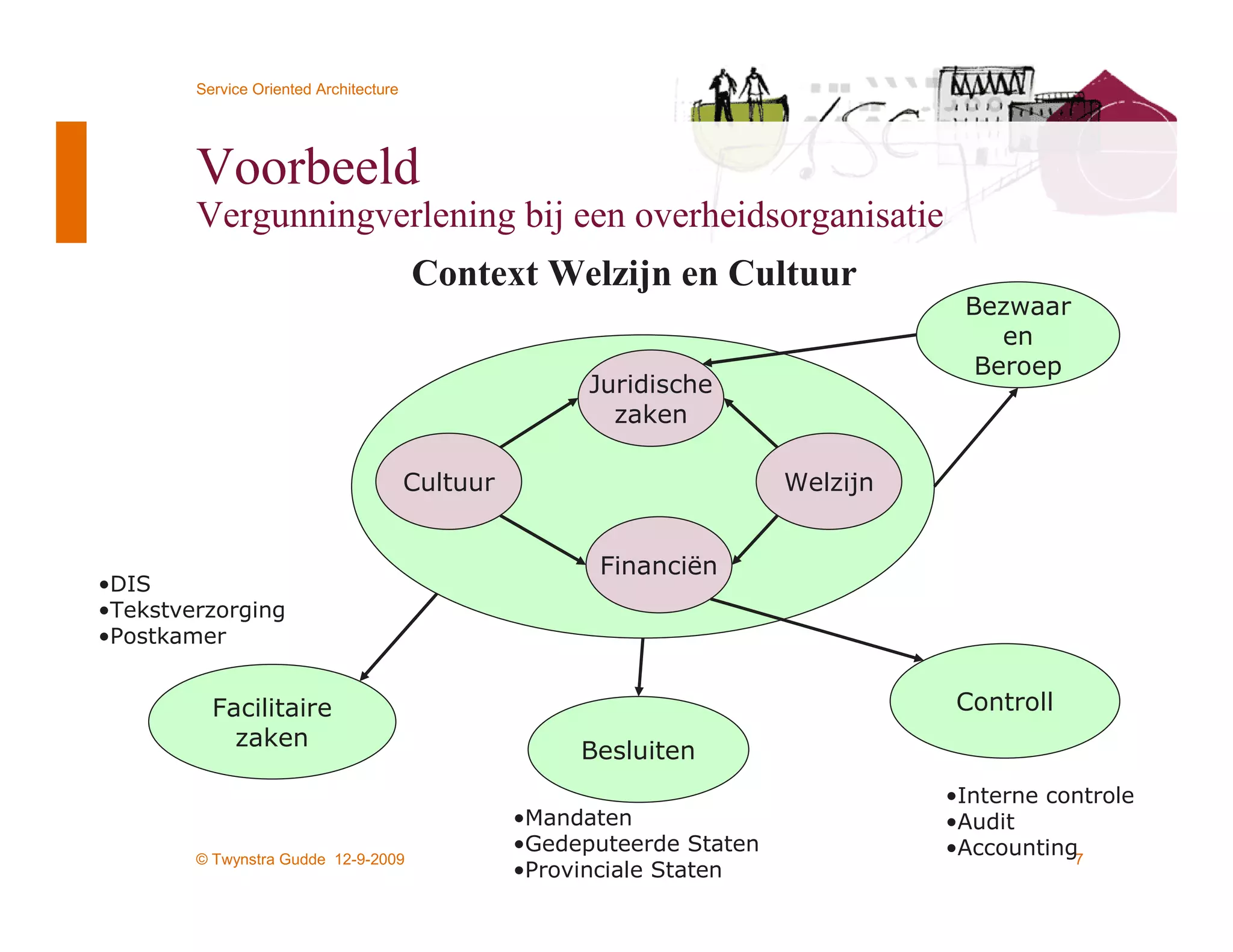

- 7. Service Oriented Architecture Voorbeeld Vergunningverlening bij een overheidsorganisatie Context Welzijn en Cultuur Bezwaar en Beroep Juridische zaken Cultuur Welzijn Financiën •DIS •Tekstverzorging •Postkamer Facilitaire Controll zaken Besluiten •Interne controle •Mandaten •Audit •Gedeputeerde Staten •Accounting7 © Twynstra Gudde 12-9-2009 •Provinciale Staten

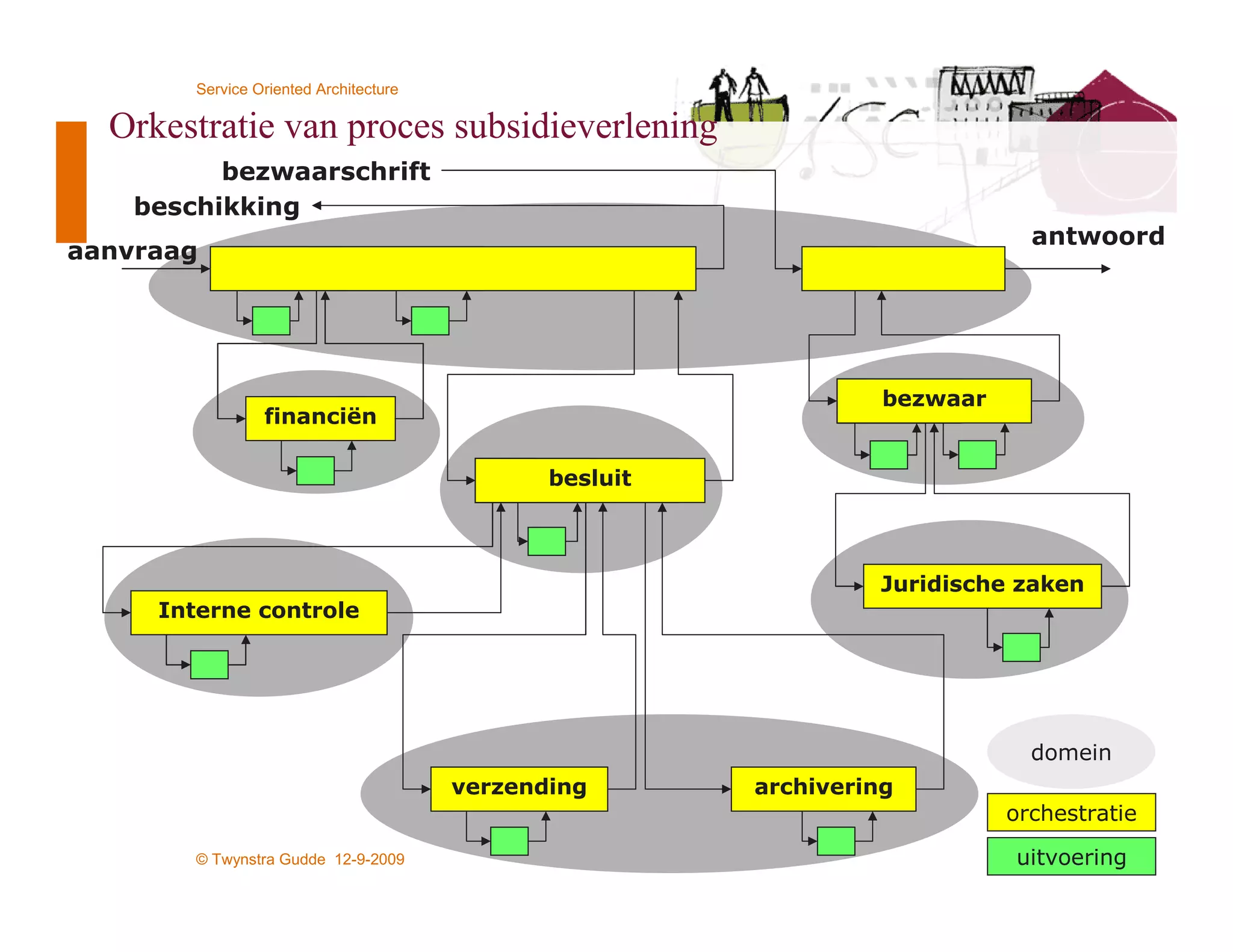

- 8. Service Oriented Architecture Orkestratie van proces subsidieverlening bezwaarschrift beschikking antwoord aanvraag bezwaar financiën besluit Juridische zaken Interne controle domein verzending archivering orchestratie © Twynstra Gudde 12-9-2009 uitvoering 8

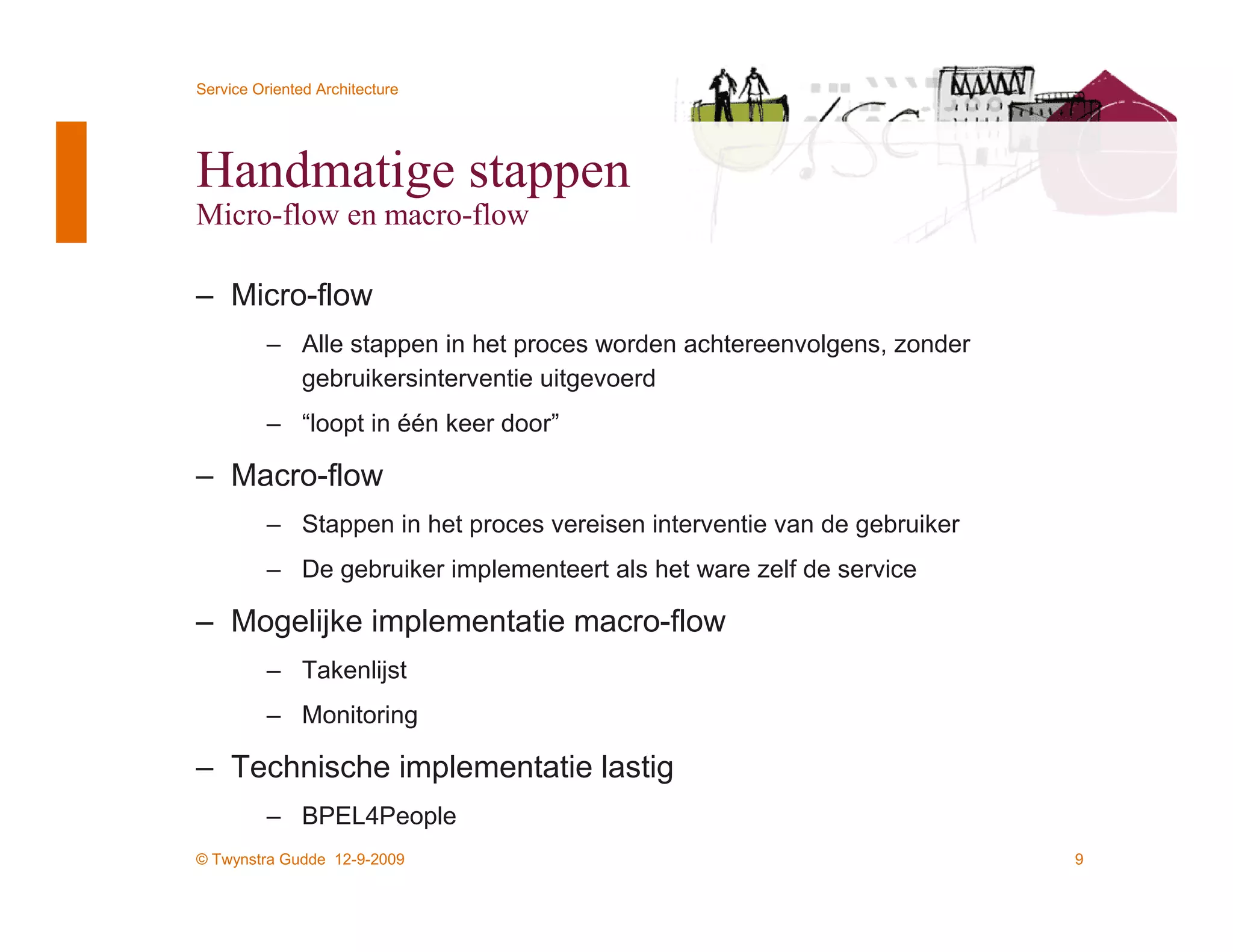

- 9. Service Oriented Architecture Handmatigestappen Micro-flow en macro-flow – Micro-flow – Alle stappen in het proces worden achtereenvolgens, zonder gebruikersinterventie uitgevoerd – “loopt in één keer door” – Macro-flow – Stappen in het proces vereisen interventie van de gebruiker – De gebruiker implementeert als het ware zelf de service – Mogelijke implementatie macro-flow – Takenlijst – Monitoring – Technische implementatie lastig – BPEL4People © Twynstra Gudde 12-9-2009 9

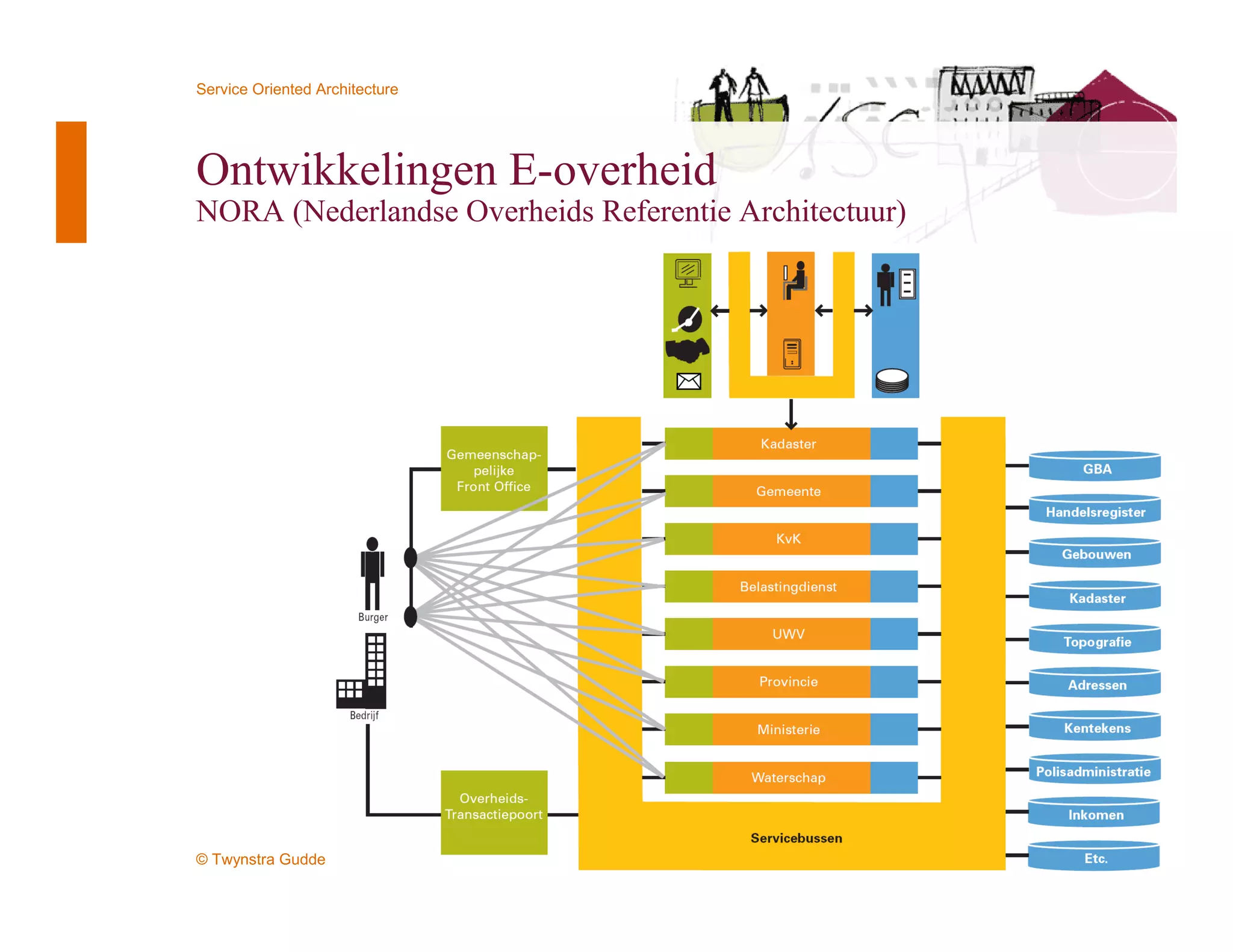

- 10. Service Oriented Architecture OntwikkelingenE-overheid NORA (Nederlandse Overheids Referentie Architectuur) © Twynstra Gudde 12-9-2009 10

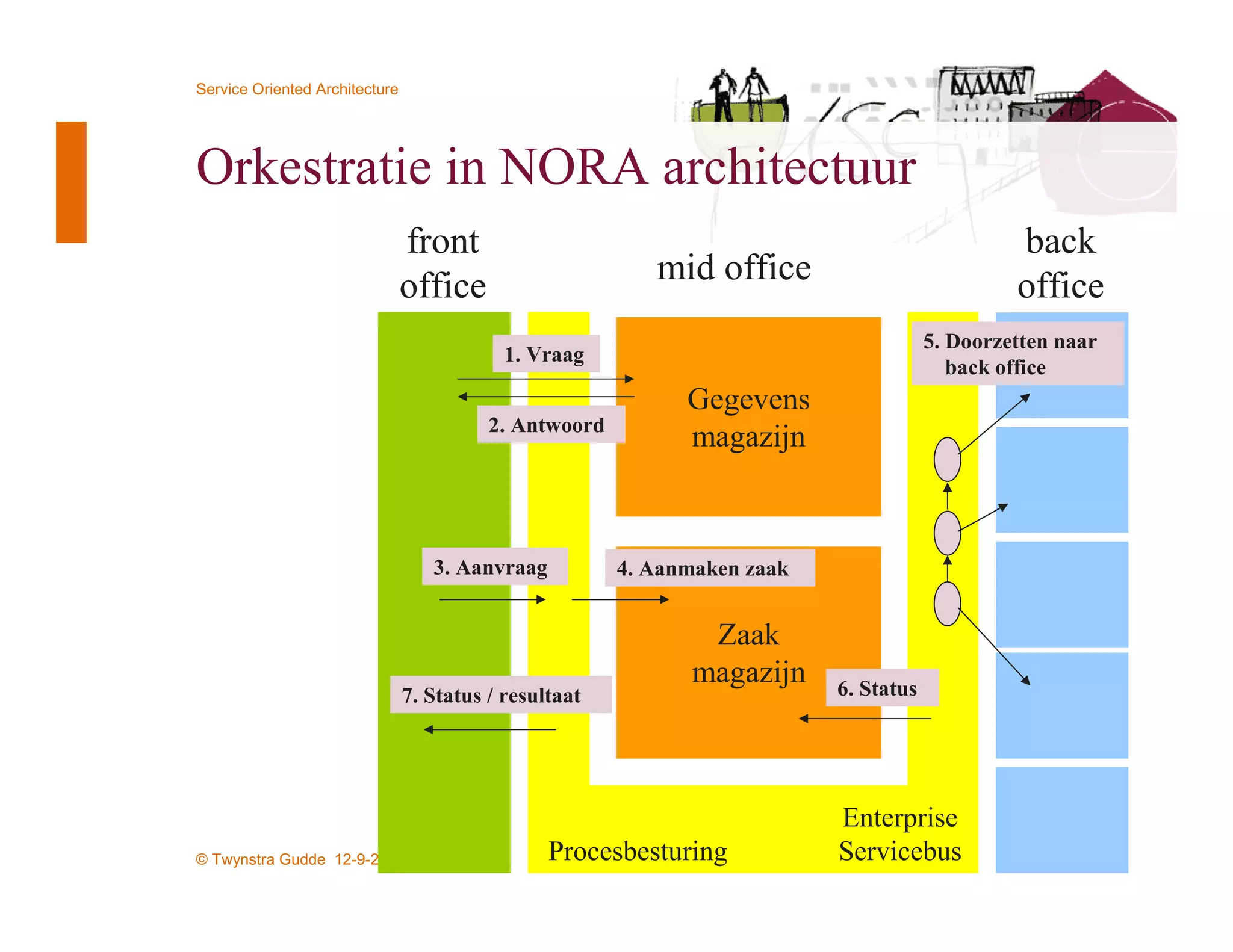

- 11. Service Oriented Architecture Orkestratiein NORA architectuur front back office mid office office 5. Doorzetten naar 1. Vraag back office Gegevens 2. Antwoord magazijn 3. Aanvraag 4. Aanmaken zaak Zaak magazijn 6. Status 7. Status / resultaat Enterprise © Twynstra Gudde 12-9-2009 Procesbesturing Servicebus 11

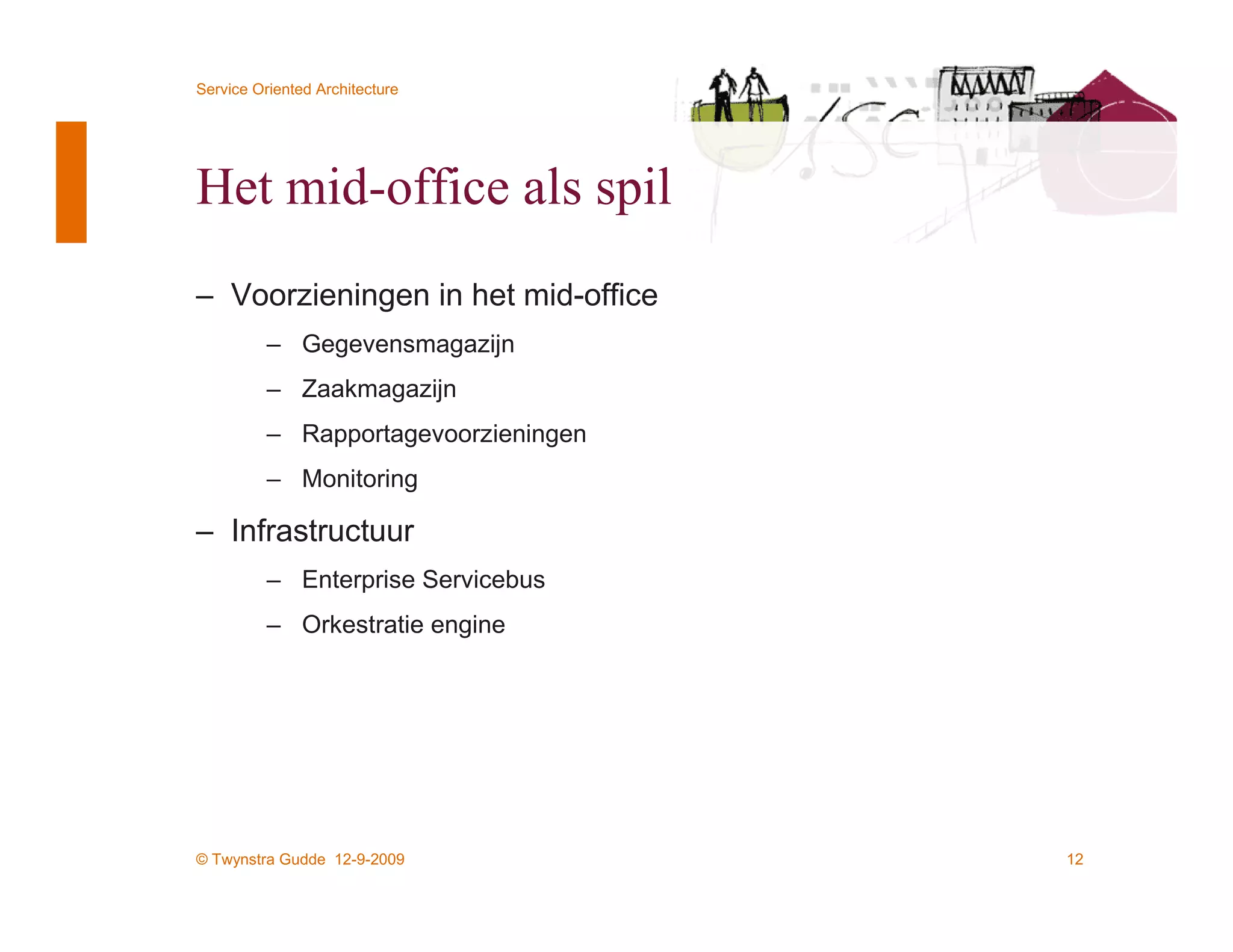

- 12. Service Oriented Architecture Hetmid-office als spil – Voorzieningen in het mid-office – Gegevensmagazijn – Zaakmagazijn – Rapportagevoorzieningen – Monitoring – Infrastructuur – Enterprise Servicebus – Orkestratie engine © Twynstra Gudde 12-9-2009 12

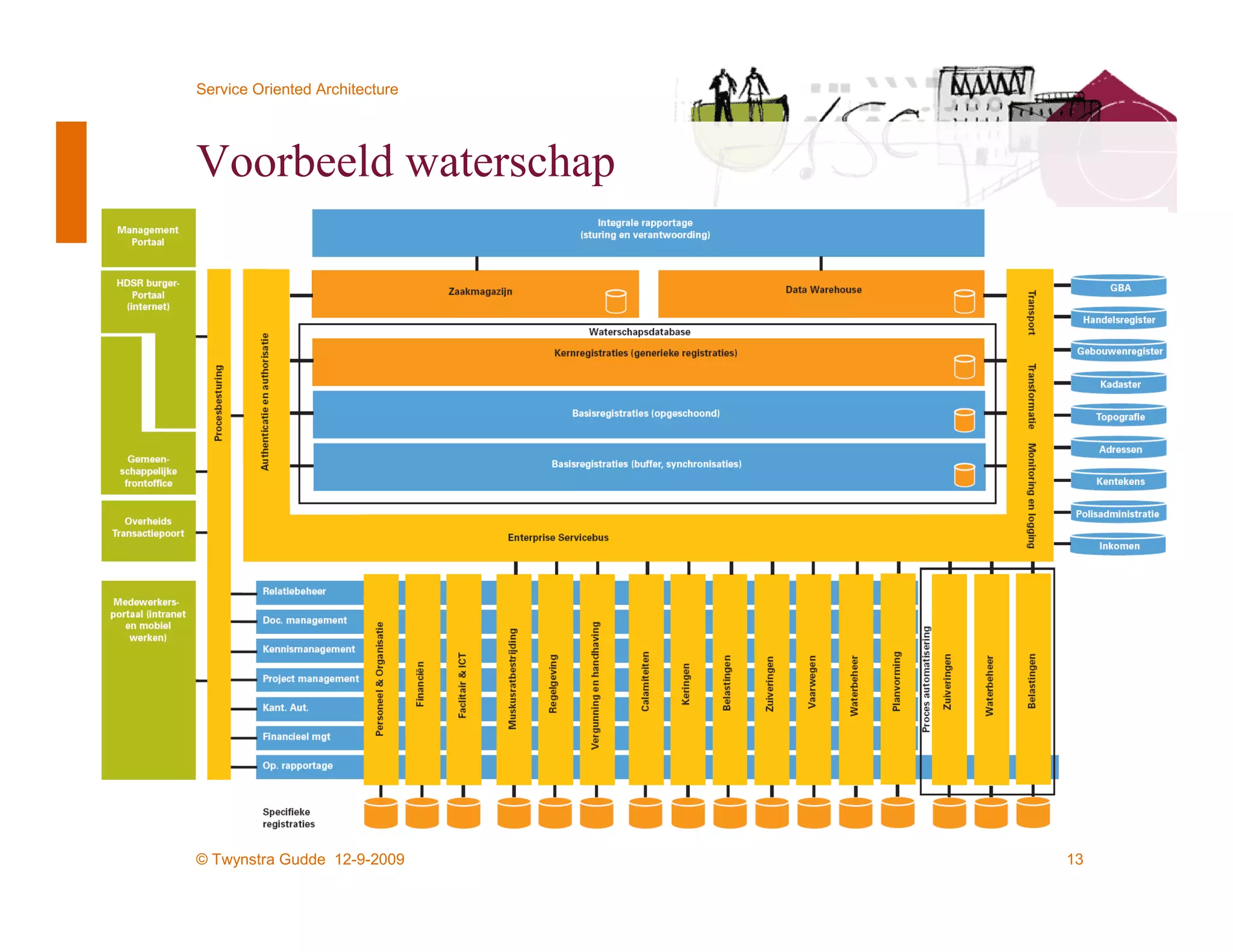

- 13. Service Oriented Architecture Voorbeeldwaterschap © Twynstra Gudde 12-9-2009 13
- 14. Service Oriented Architecture BasKruiswijk bkr@tg.nl www.twynstragudde.nl Alle intellectuele eigendomsrechten met betrekking tot deze presentatie berusten bij Twynstra Gudde. Niets uit deze presentatie mag worden verveelvoudigd of openbaar gemaakt zonder schriftelijke toestemming van Twynstra Gudde. © Twynstra Gudde 12-9-2009 14
