PharoからCで書かれた共有ライブラリの関数を呼び出すUFFIの使い方について、例を交えて解説します

1. SmallBoltでUFFI入門
PharoからCの共有ライブラリを使う
2020 Smalltalk勉強会
Masashi Umezawa

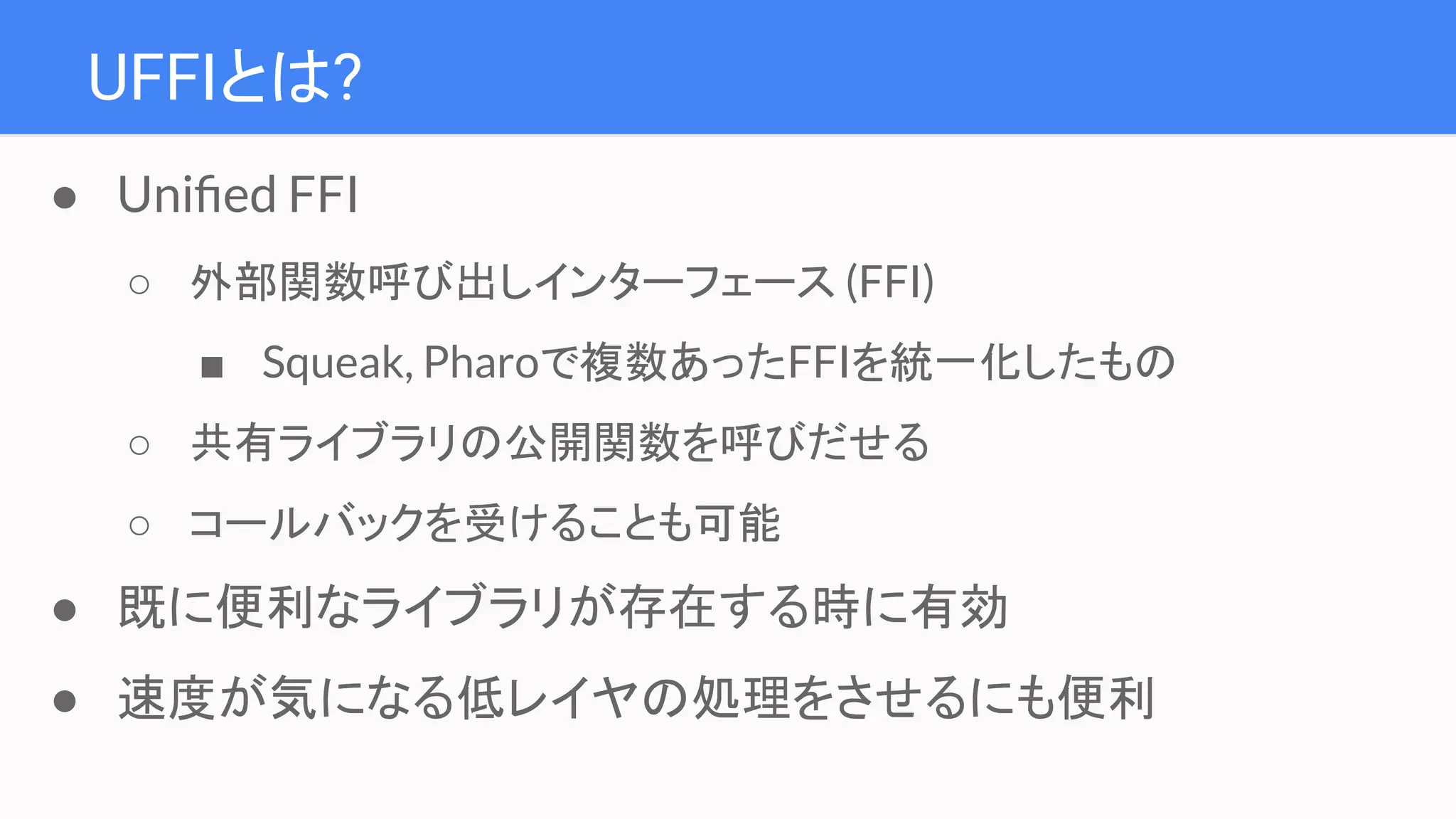

2. UFFIとは?
● Unified FFI
○ 外部関数呼び出しインターフェース (FFI)
■ Squeak, Pharoで複数あったFFIを統一化したもの
○ 共有ライブラリの公開関数を呼びだせる
○ コールバックを受けることも可能
● 既に便利なライブラリが存在する時に有効
● 速度が気になる低レイヤの処理をさせるにも便利

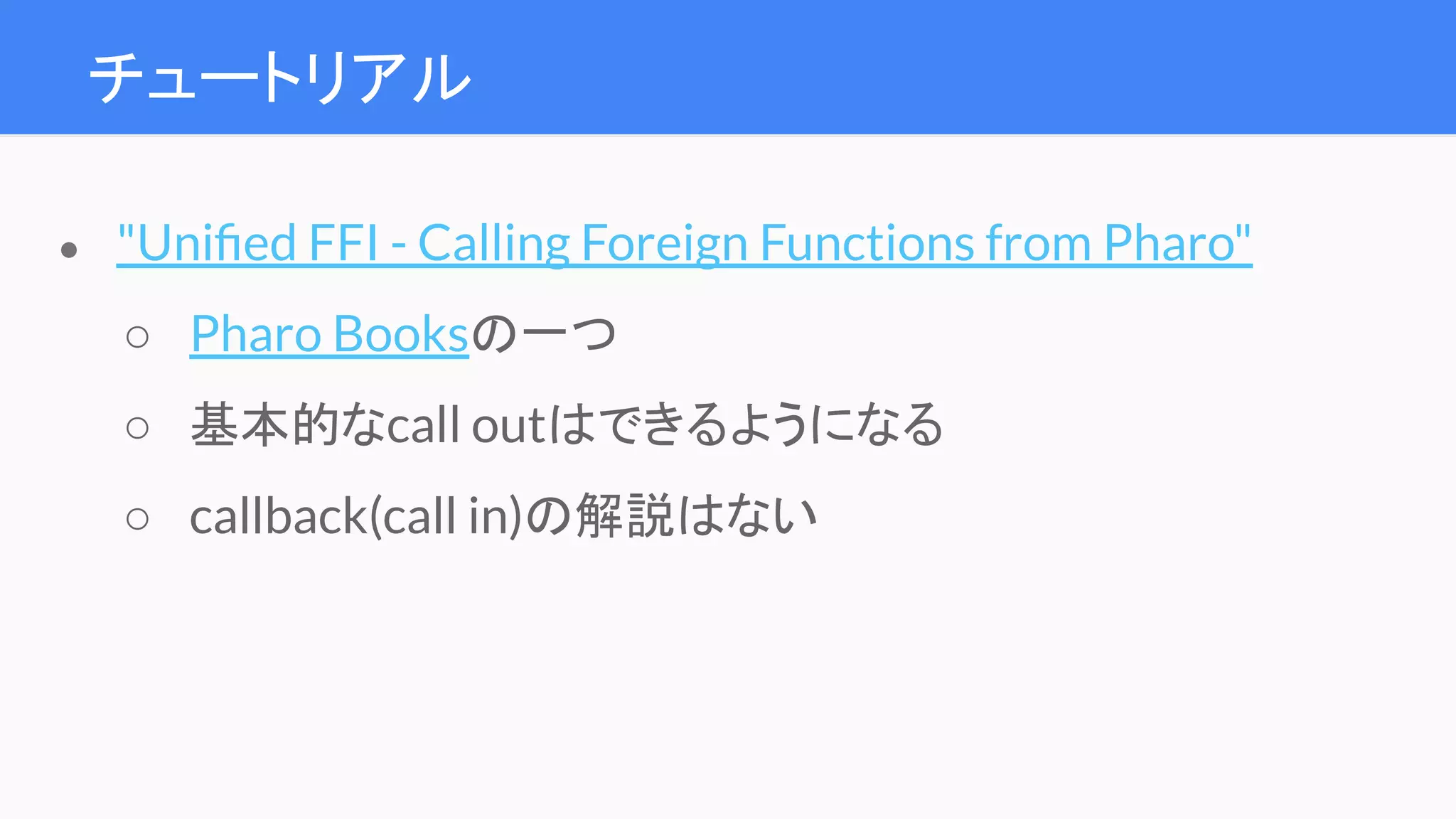

3. チュートリアル
● "Unified FFI - Calling Foreign Functions from Pharo"
○ Pharo Booksの一つ
○ 基本的なcall outはできるようになる
○ callback(call in)の解説はない

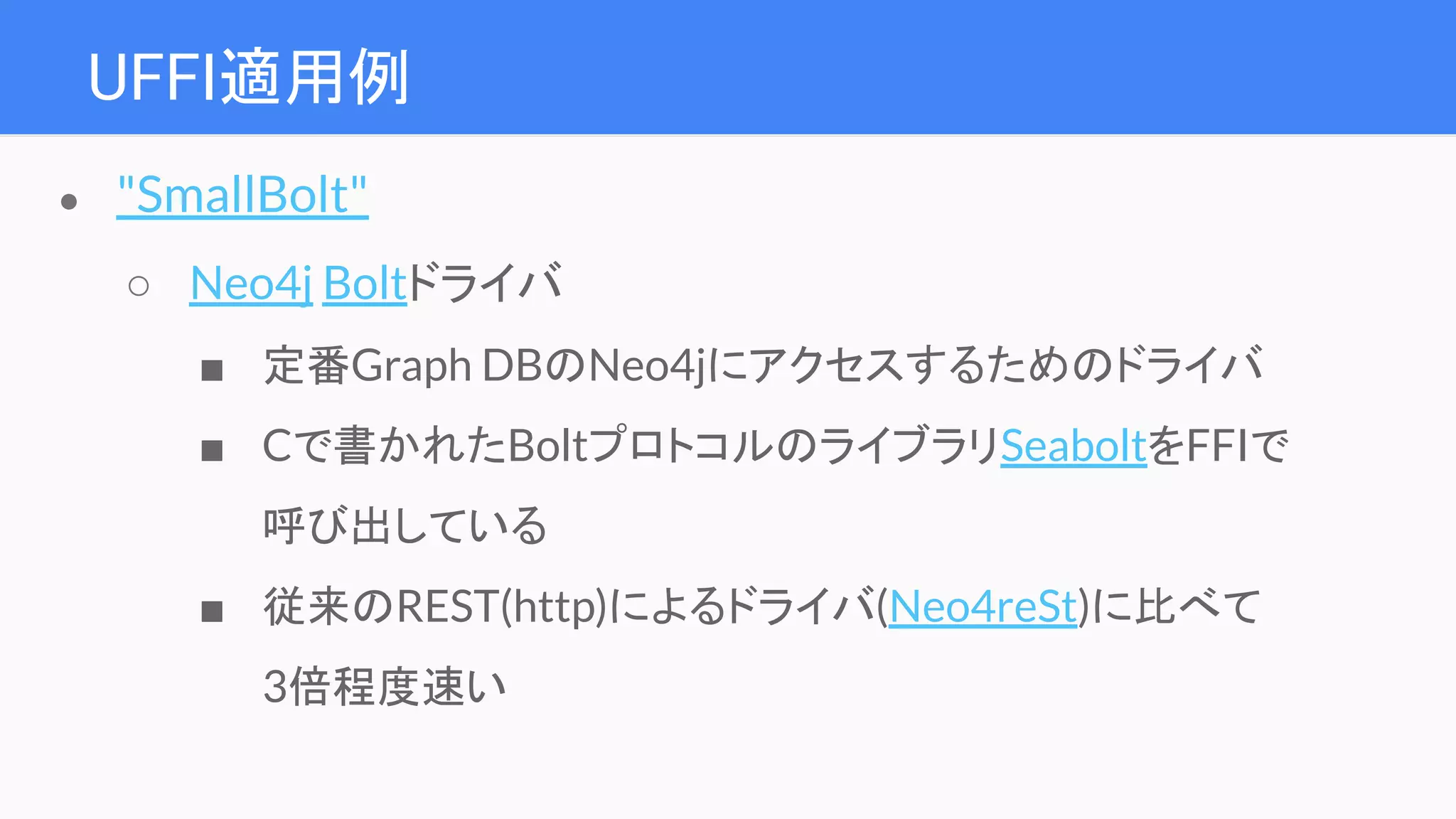

4. UFFI適用例
● "SmallBolt"
○ Neo4j Boltドライバ
■ 定番Graph DBのNeo4jにアクセスするためのドライバ
■ Cで書かれたBoltプロトコルのライブラリSeaboltをFFIで
呼び出している
■ 従来のREST(http)によるドライバ(Neo4reSt)に比べて
3倍程度速い

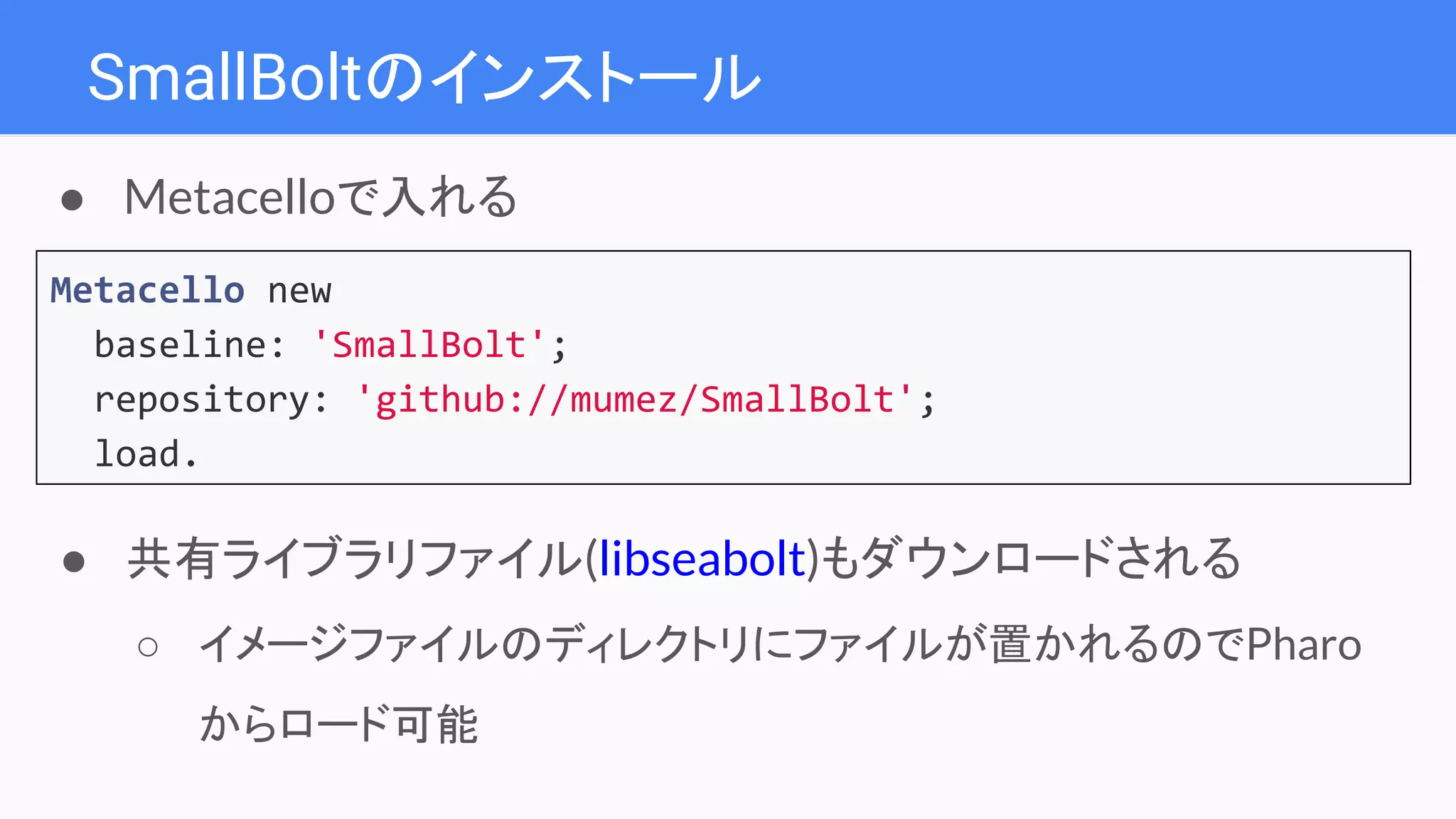

5. SmallBoltのインストール
Metacello new
baseline: 'SmallBolt';
repository: 'github://mumez/SmallBolt';
load.
● Metacelloで入れる
● 共有ライブラリファイル(libseabolt)もダウンロードされる
○ イメージファイルのディレクトリにファイルが置かれるのでPharo
からロード可能

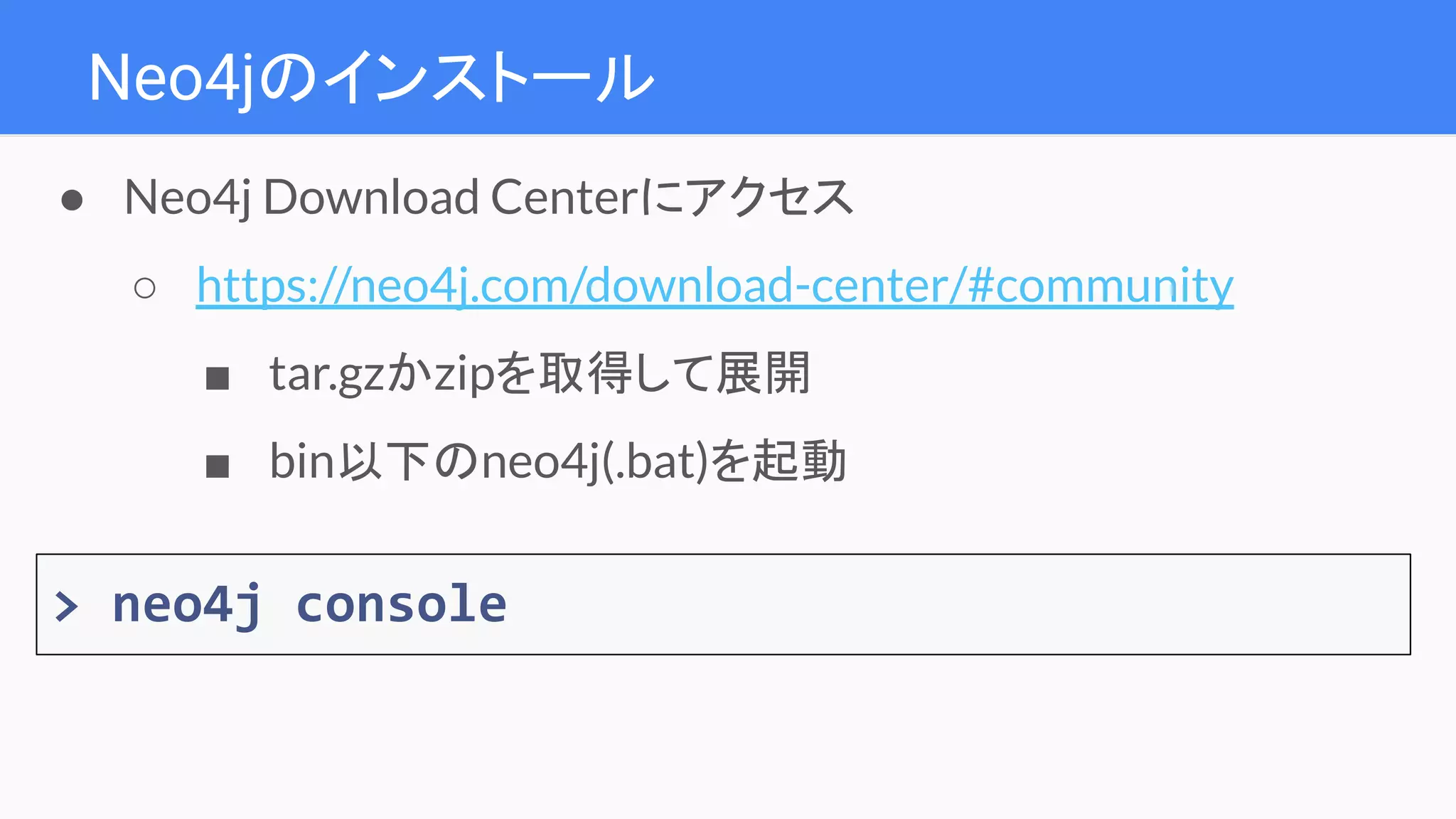

6. Neo4jのインストール
● Neo4j Download Centerにアクセス
○ https://neo4j.com/download-center/#community
■ tar.gzかzipを取得して展開
■ bin以下のneo4j(.bat)を起動
> neo4j console

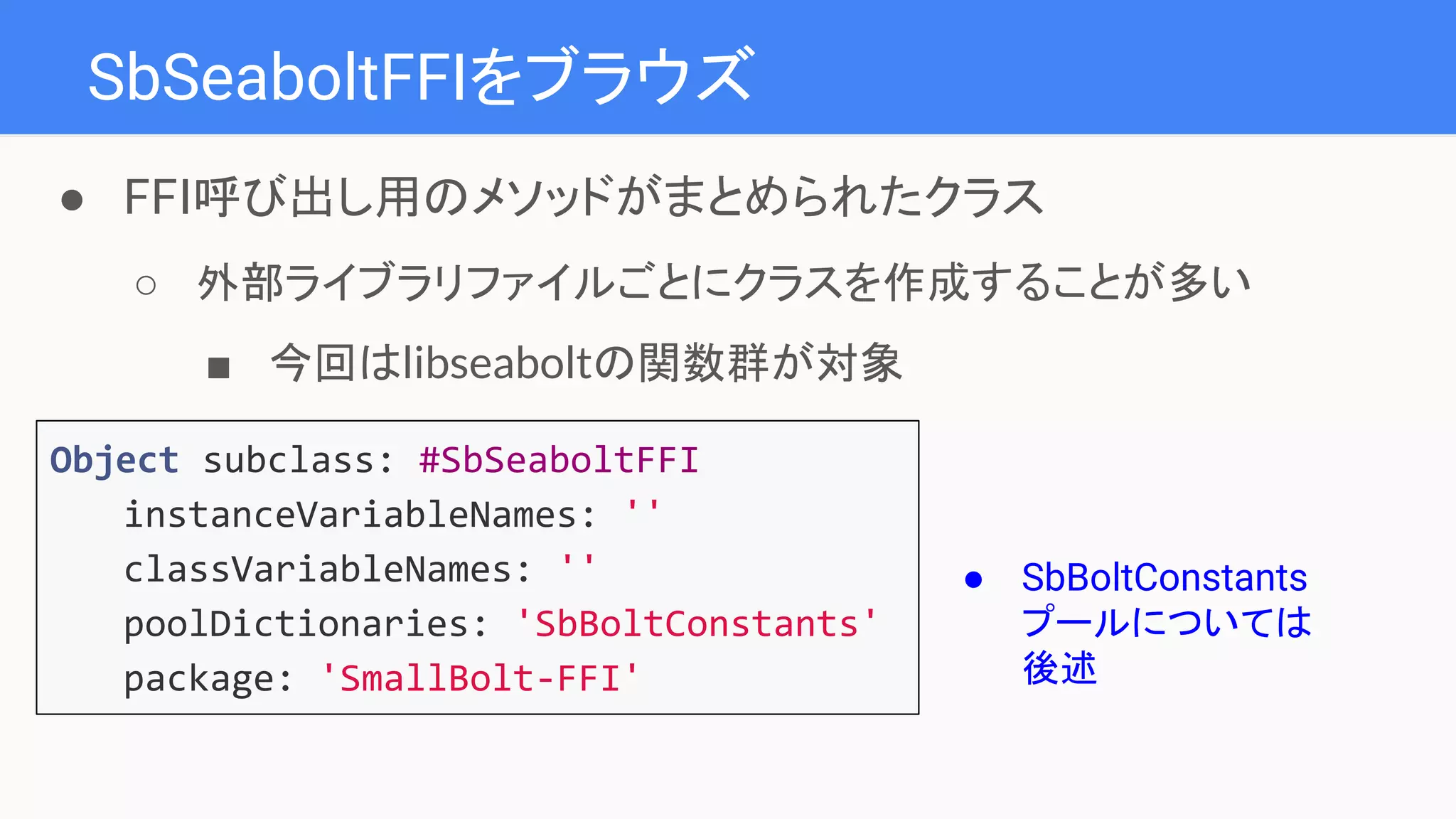

7. SbSeaboltFFIをブラウズ
Object subclass: #SbSeaboltFFI
instanceVariableNames: ''
classVariableNames: ''
poolDictionaries: 'SbBoltConstants'
package: 'SmallBolt-FFI'
● FFI呼び出し用のメソッドがまとめられたクラス
○ 外部ライブラリファイルごとにクラスを作成することが多い
■ 今回はlibseaboltの関数群が対象
● SbBoltConstants
プールについては
後述

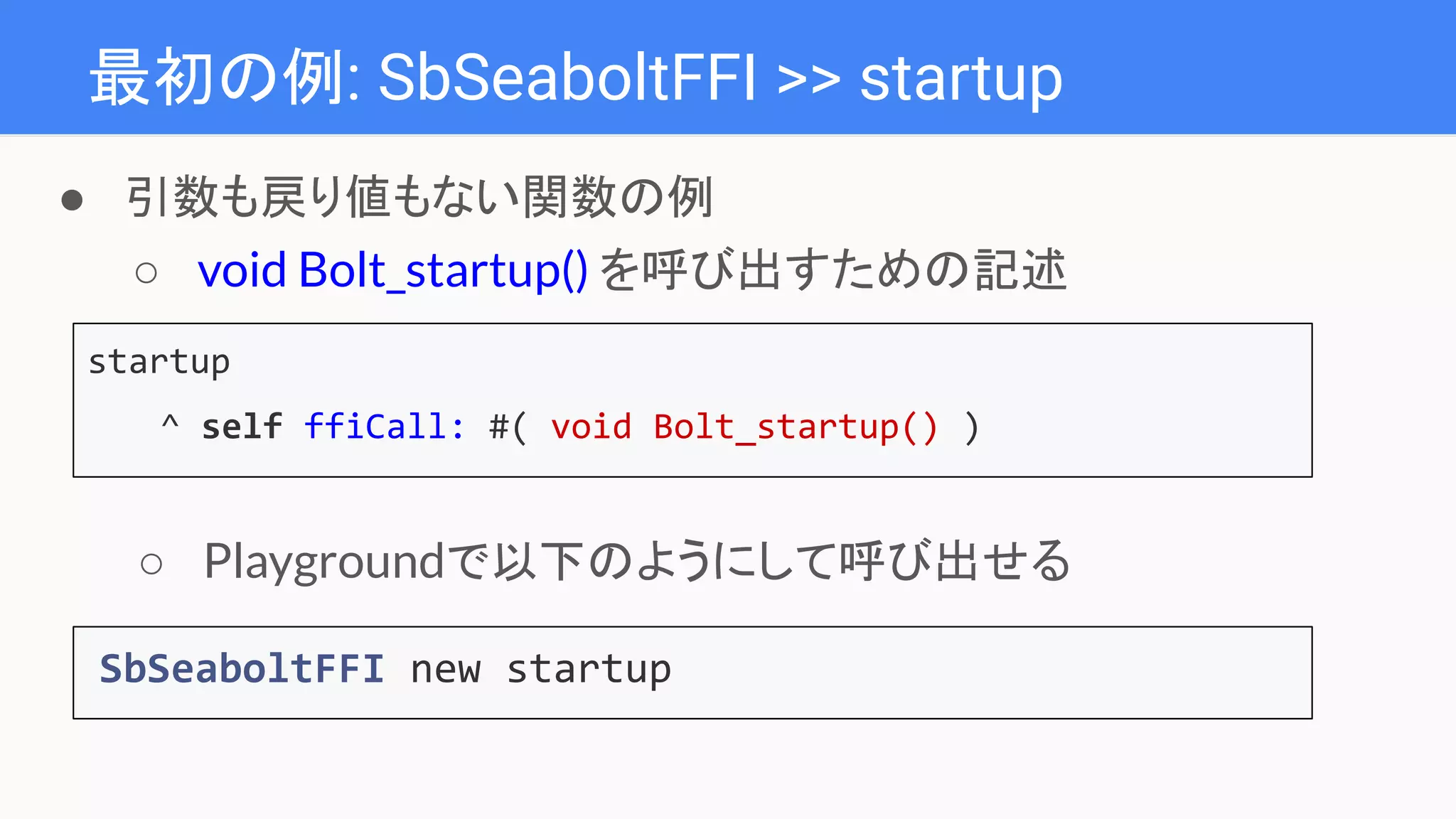

8. 最初の例: SbSeaboltFFI >> startup
startup
^ self ffiCall: #( void Bolt_startup() )
● 引数も戻り値もない関数の例
○ void Bolt_startup() を呼び出すための記述
SbSeaboltFFI new startup
○ Playgroundで以下のようにして呼び出せる

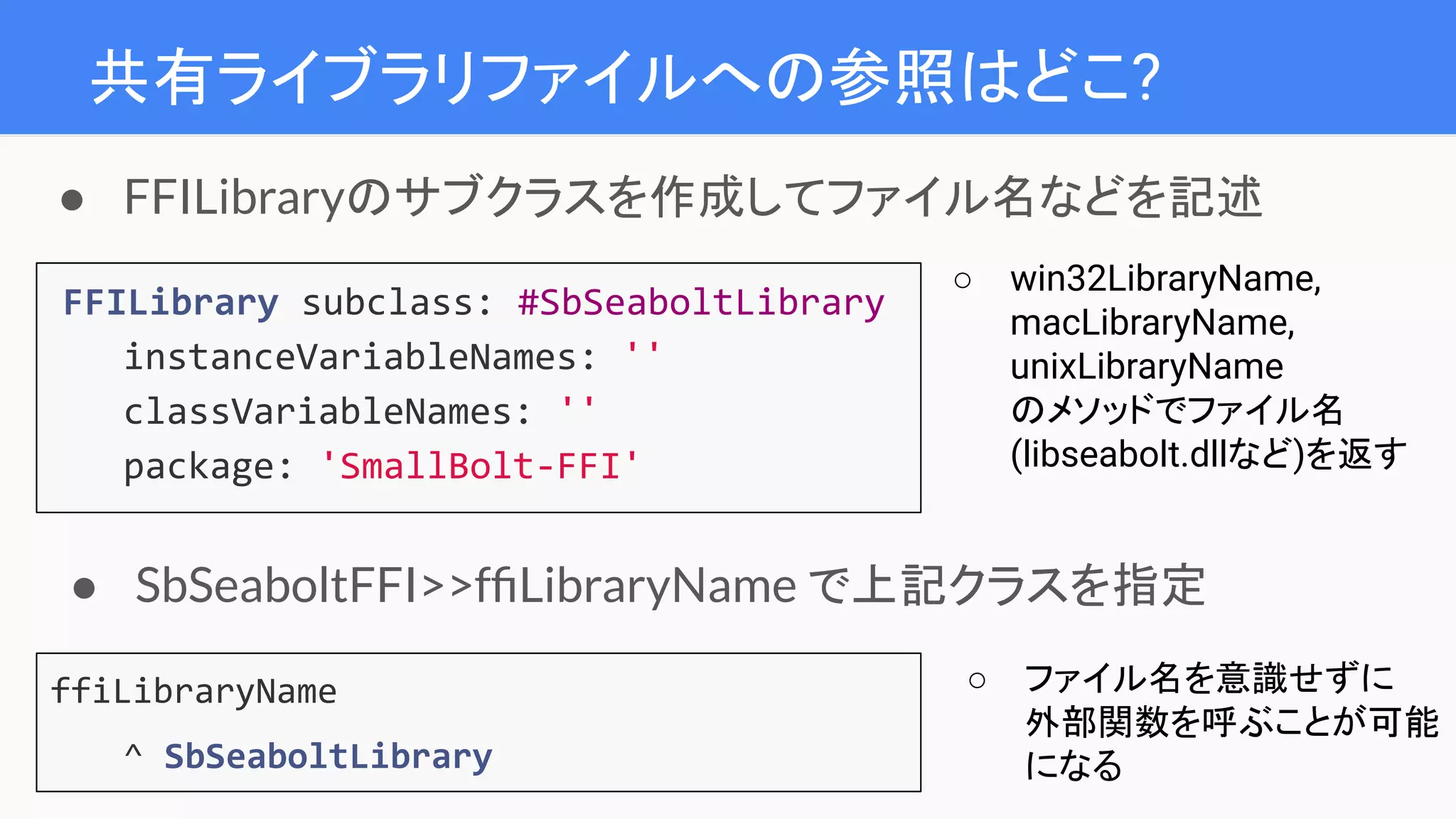

9. 共有ライブラリファイルへの参照はどこ?
FFILibrary subclass: #SbSeaboltLibrary
instanceVariableNames: ''
classVariableNames: ''
package: 'SmallBolt-FFI'
● FFILibraryのサブクラスを作成してファイル名などを記述
○ win32LibraryName,
macLibraryName,
unixLibraryName
のメソッドでファイル名
(libseabolt.dllなど)を返す
ffiLibraryName
^ SbSeaboltLibrary
● SbSeaboltFFI>>ffiLibraryName で上記クラスを指定
○ ファイル名を意識せずに
外部関数を呼ぶことが可能
になる

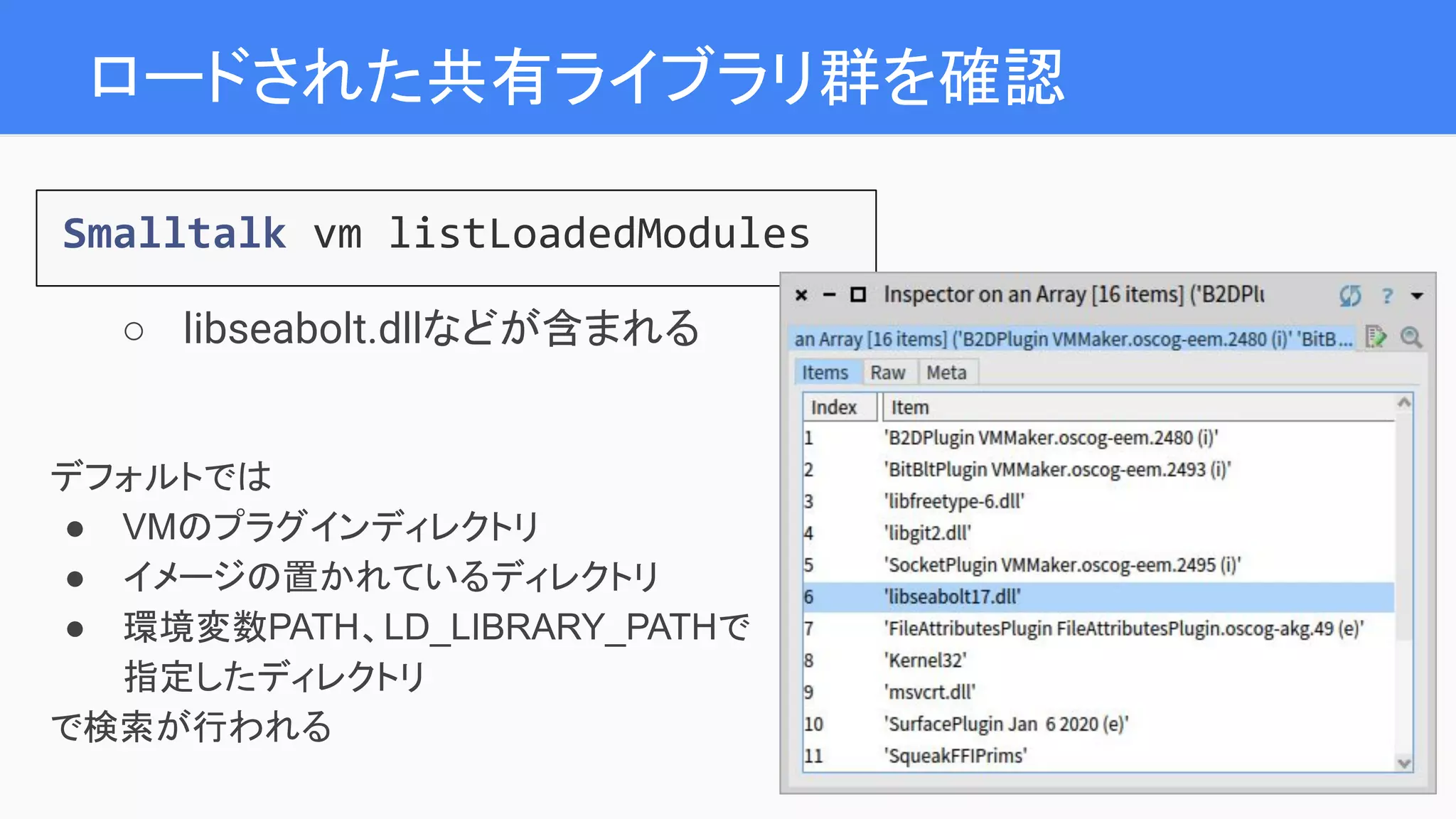

10. ロードされた共有ライブラリ群を確認
Smalltalk vm listLoadedModules
○ libseabolt.dllなどが含まれる
デフォルトでは
● VMのプラグインディレクトリ
● イメージの置かれているディレクトリ
● 環境変数PATH、LD_LIBRARY_PATHで
指定したディレクトリ
で検索が行われる

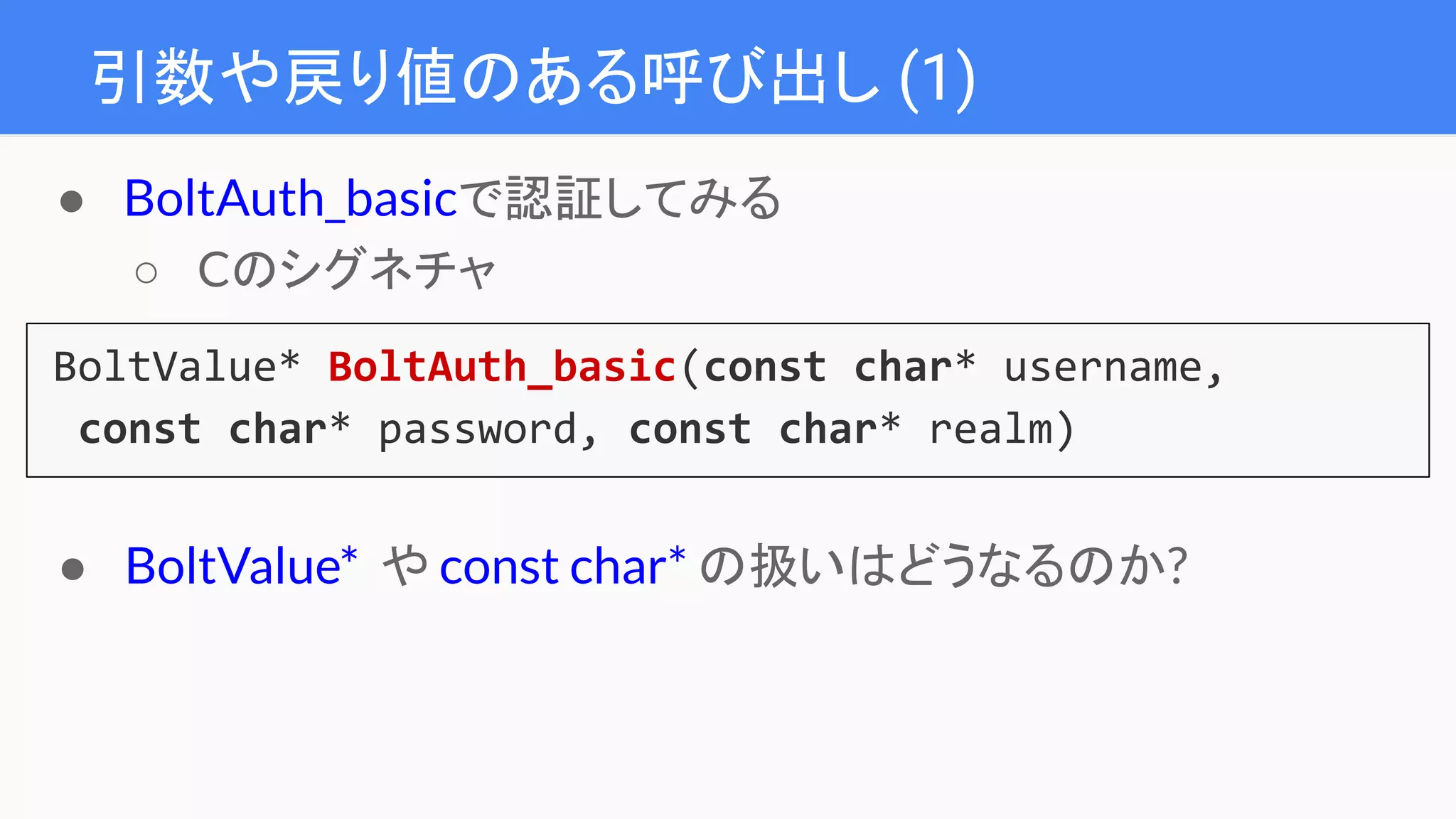

11. 引数や戻り値のある呼び出し (1)
BoltValue* BoltAuth_basic(const char* username,
const char* password, const char* realm)
● BoltAuth_basicで認証してみる
○ Cのシグネチャ
● BoltValue* や const char* の扱いはどうなるのか?

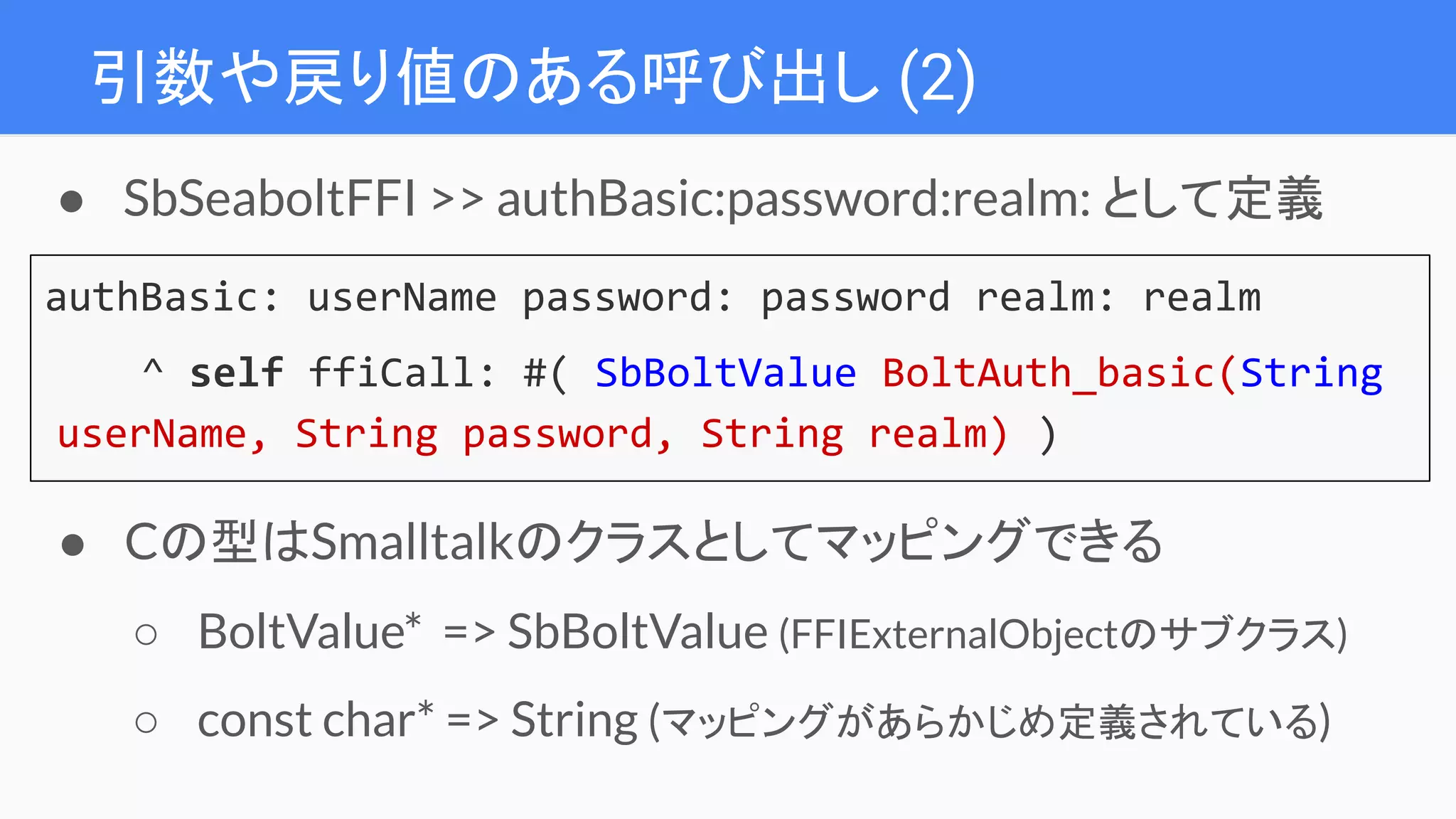

12. 引数や戻り値のある呼び出し (2)
authBasic: userName password: password realm: realm
^ self ffiCall: #( SbBoltValue BoltAuth_basic(String
userName, String password, String realm) )
● SbSeaboltFFI >> authBasic:password:realm: として定義
● Cの型はSmalltalkのクラスとしてマッピングできる
○ BoltValue* => SbBoltValue (FFIExternalObjectのサブクラス)
○ const char* => String (マッピングがあらかじめ定義されている)

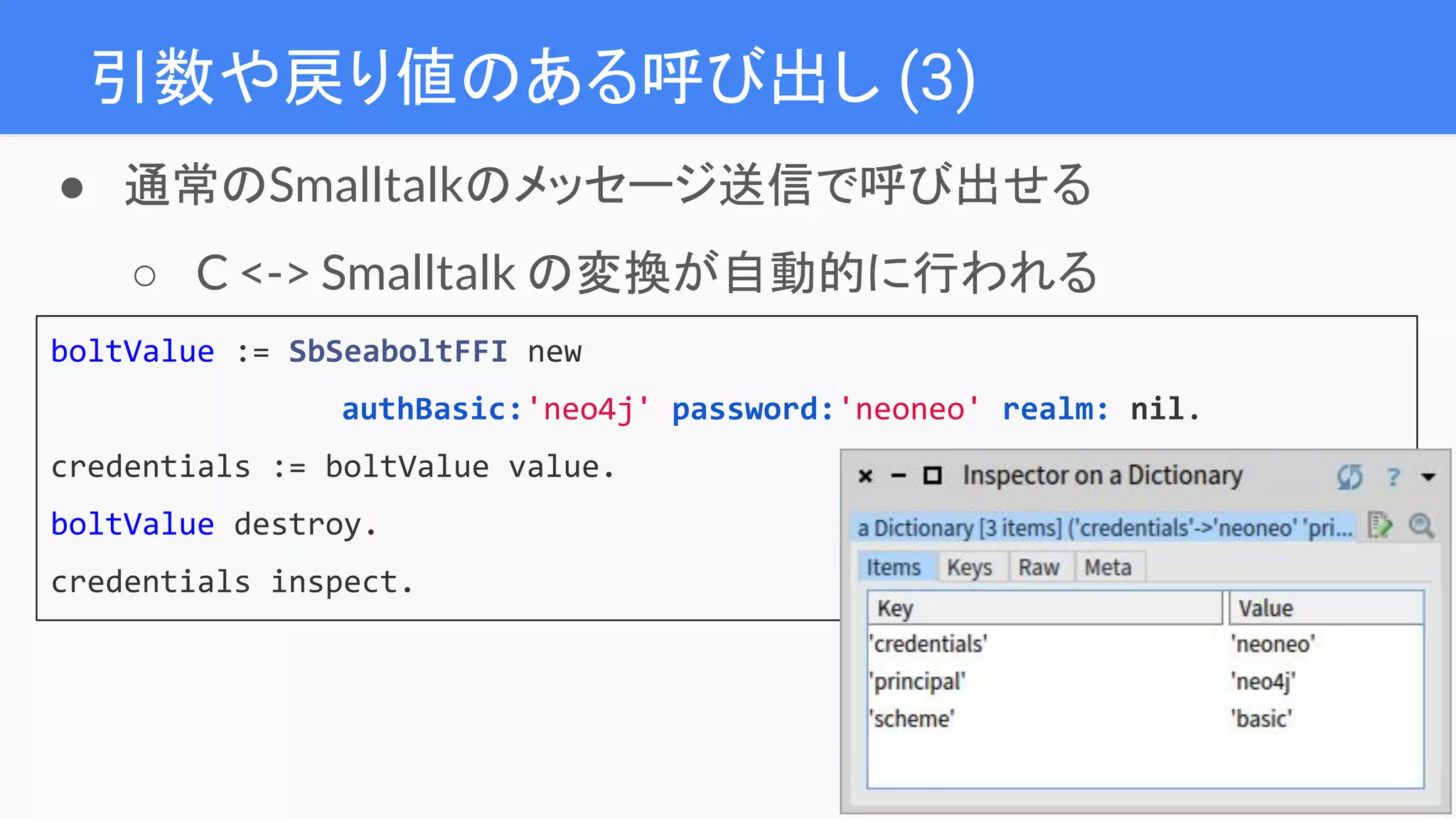

13. 引数や戻り値のある呼び出し (3)
boltValue := SbSeaboltFFI new
authBasic:'neo4j' password:'neoneo' realm: nil.
credentials := boltValue value.
boltValue destroy.
credentials inspect.
● 通常のSmalltalkのメッセージ送信で呼び出せる
○ C <-> Smalltalk の変換が自動的に行われる

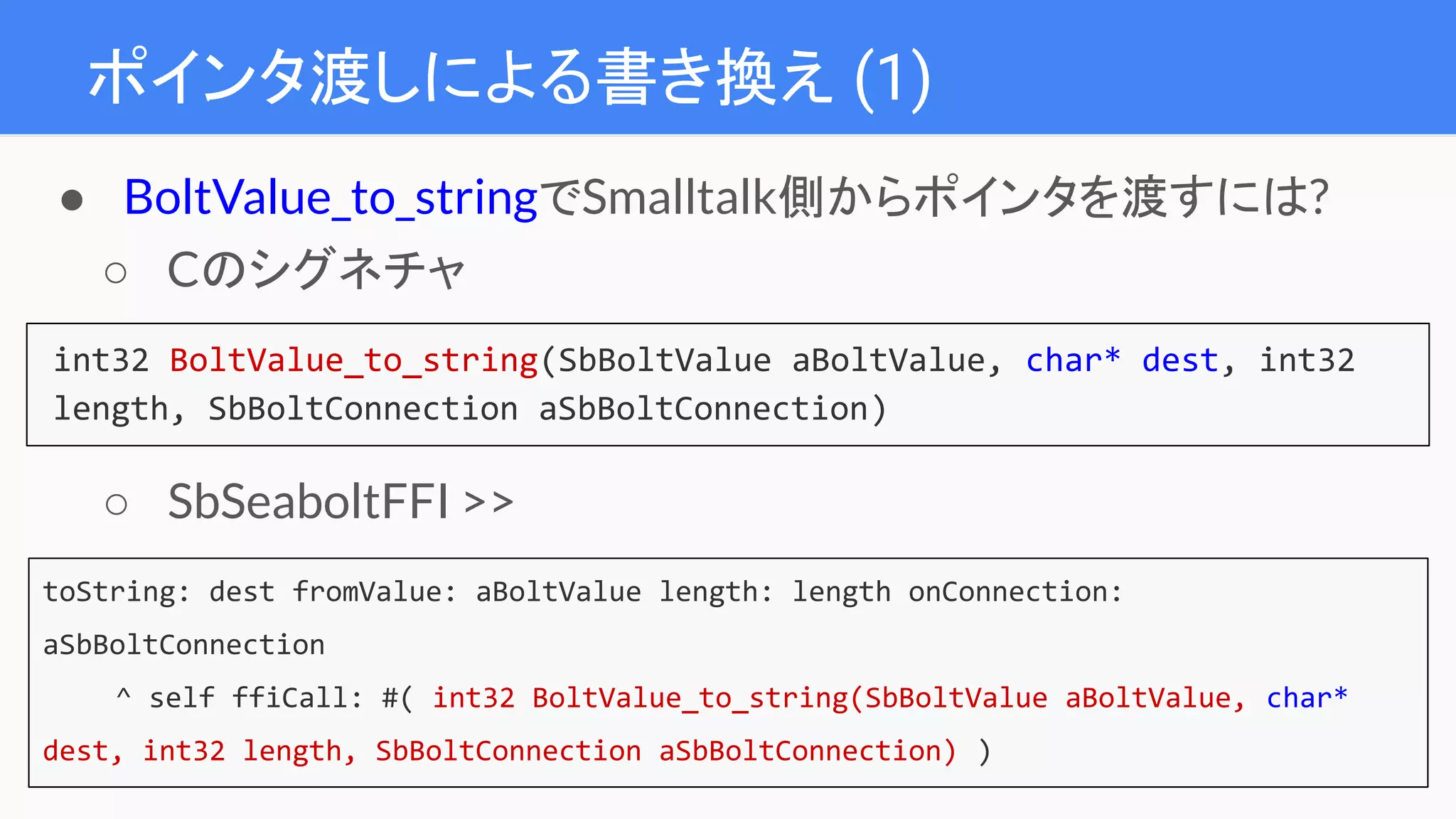

14. ポインタ渡しによる書き換え (1)
int32 BoltValue_to_string(SbBoltValue aBoltValue, char* dest, int32
length, SbBoltConnection aSbBoltConnection)
● BoltValue_to_stringでSmalltalk側からポインタを渡すには?
○ Cのシグネチャ
○ SbSeaboltFFI >>
toString:fromValue:length:onConnection:
onConnection::password:realm:
toString: dest fromValue: aBoltValue length: length onConnection:
aSbBoltConnection
^ self ffiCall: #( int32 BoltValue_to_string(SbBoltValue aBoltValue, char*
dest, int32 length, SbBoltConnection aSbBoltConnection) )

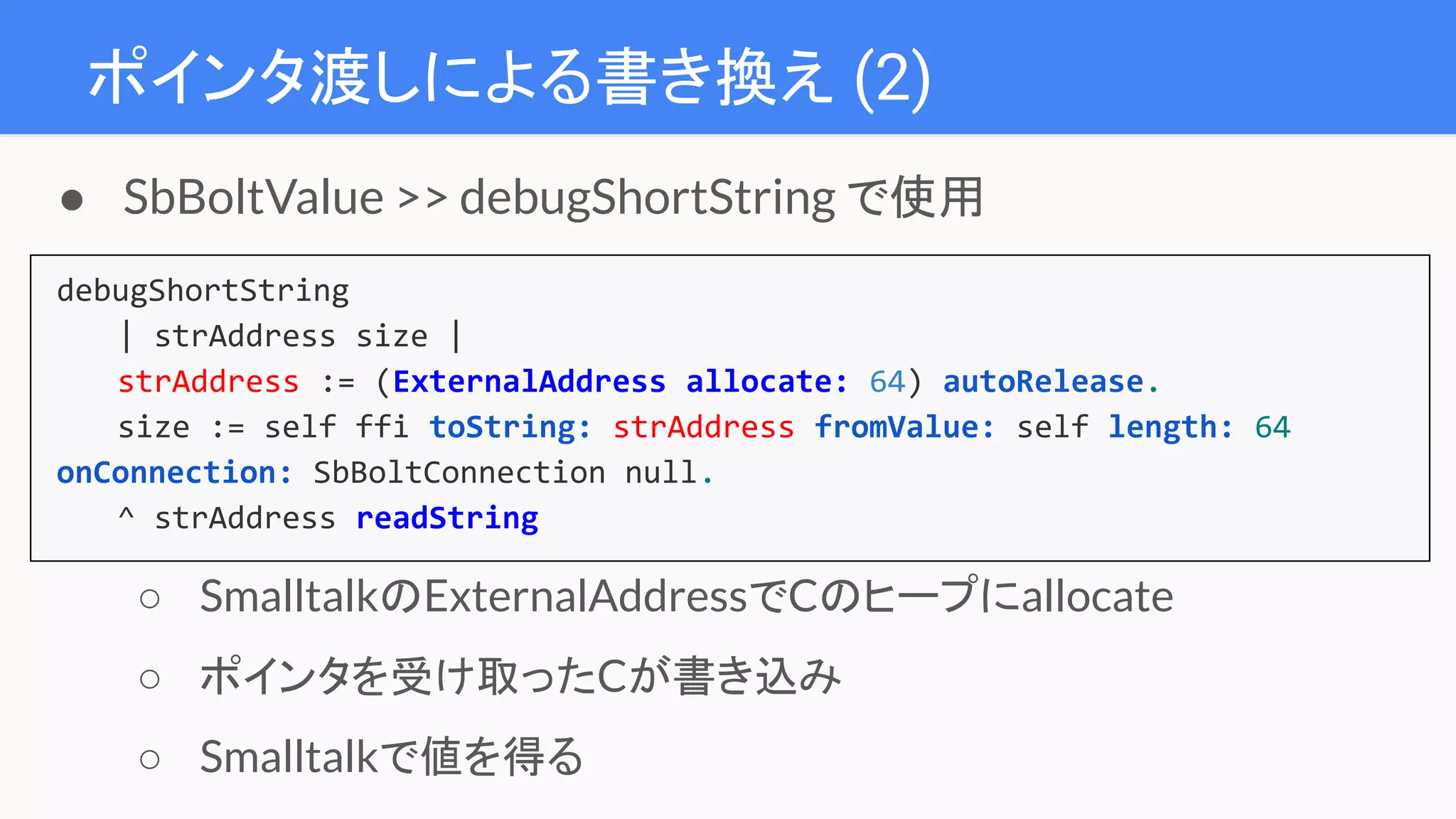

15. ポインタ渡しによる書き換え (2)
debugShortString
| strAddress size |
strAddress := (ExternalAddress allocate: 64) autoRelease.
size := self ffi toString: strAddress fromValue: self length: 64
onConnection: SbBoltConnection null.
^ strAddress readString
● SbBoltValue >> debugShortString で使用
○ SmalltalkのExternalAddressでCのヒープにallocate
○ ポインタを受け取ったCが書き込み
○ Smalltalkで値を得る

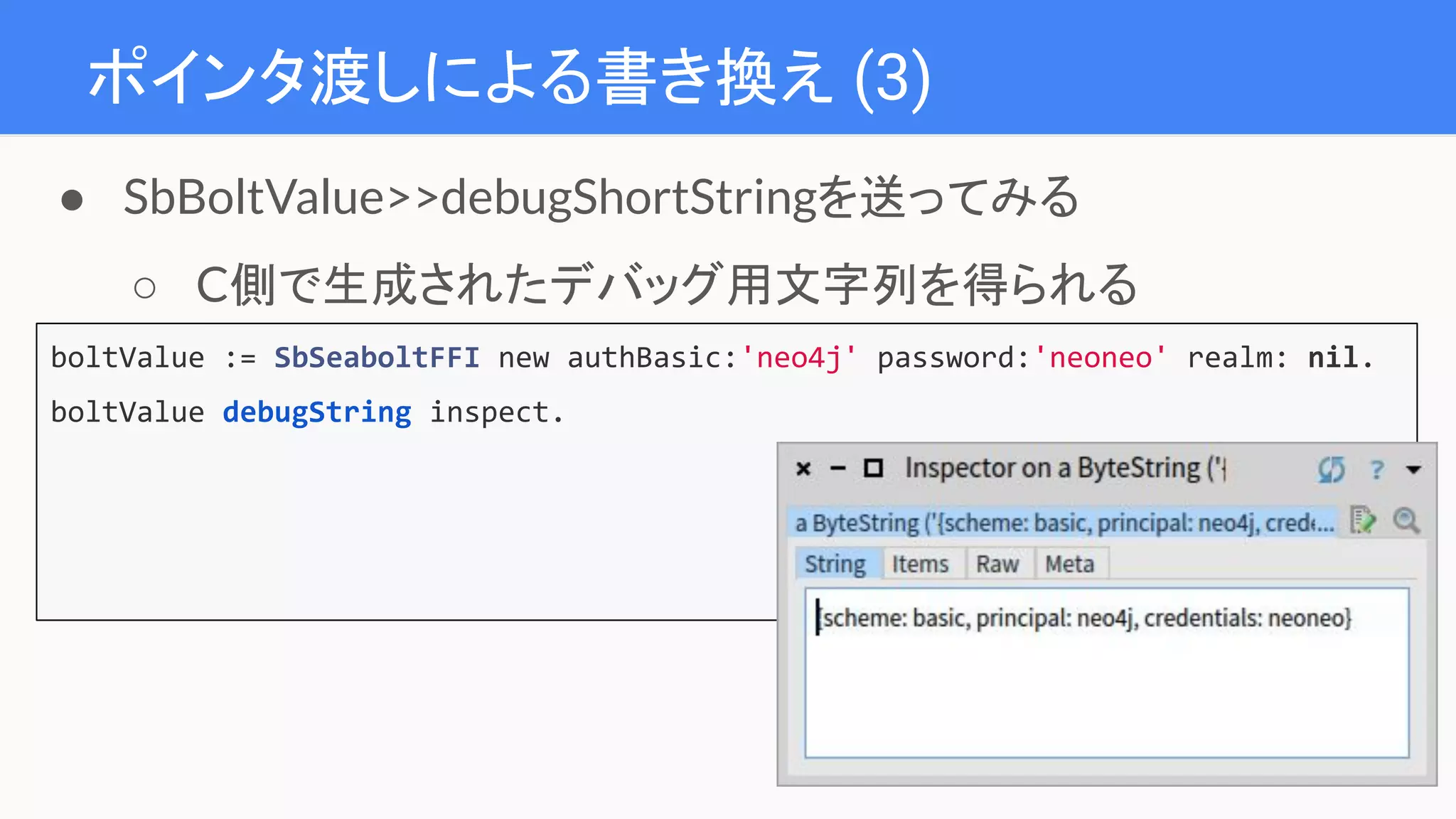

16. ポインタ渡しによる書き換え (3)
boltValue := SbSeaboltFFI new authBasic:'neo4j' password:'neoneo' realm: nil.
boltValue debugString inspect.
● SbBoltValue>>debugShortStringを送ってみる
○ C側で生成されたデバッグ用文字列を得られる

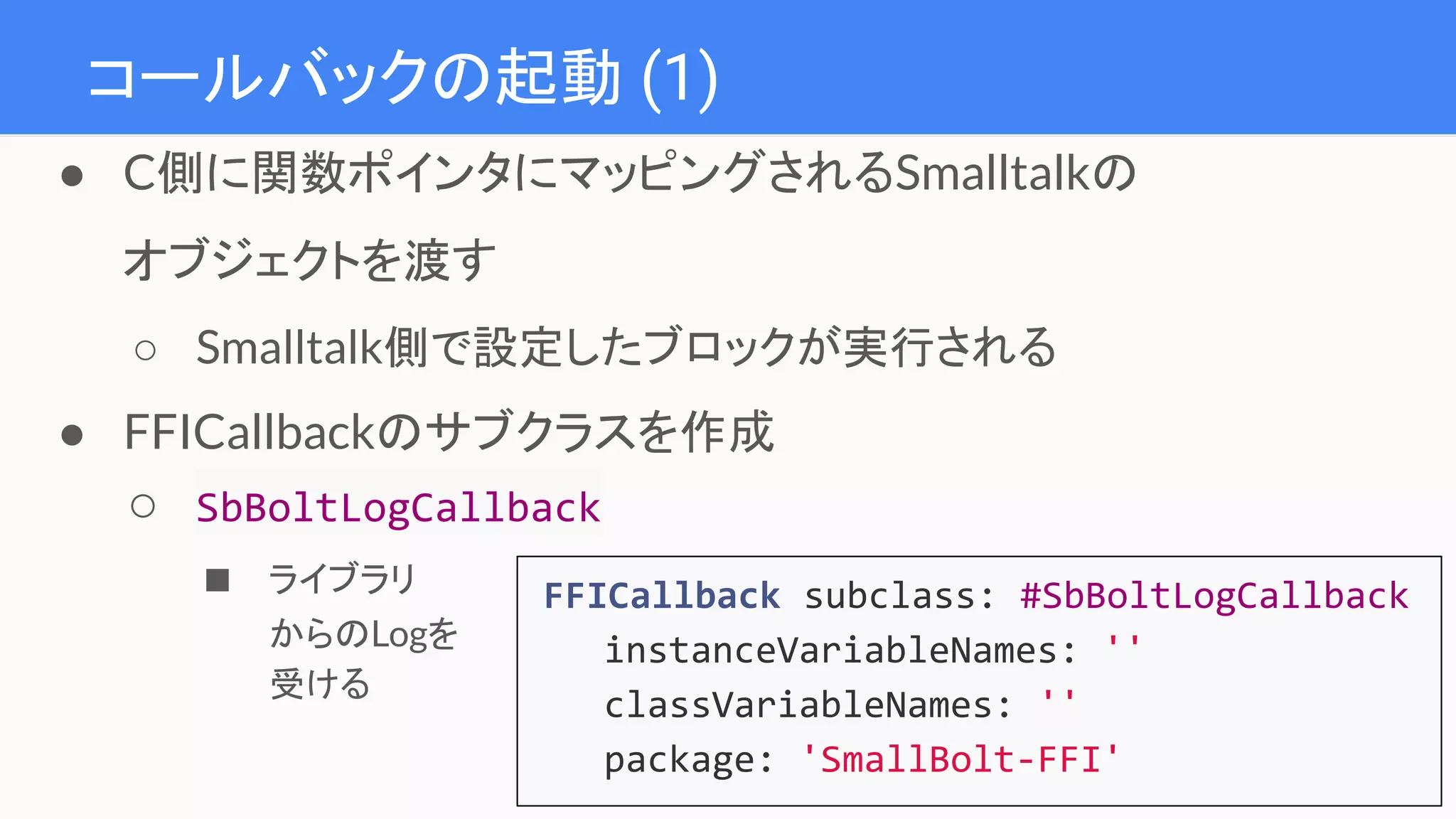

17. コールバックの起動 (1)
● C側に関数ポインタにマッピングされるSmalltalkの
オブジェクトを渡す
○ Smalltalk側で設定したブロックが実行される
● FFICallbackのサブクラスを作成
○ SbBoltLogCallback
■ ライブラリ
からのLogを
受ける
FFICallback subclass: #SbBoltLogCallback
instanceVariableNames: ''
classVariableNames: ''
package: 'SmallBolt-FFI'

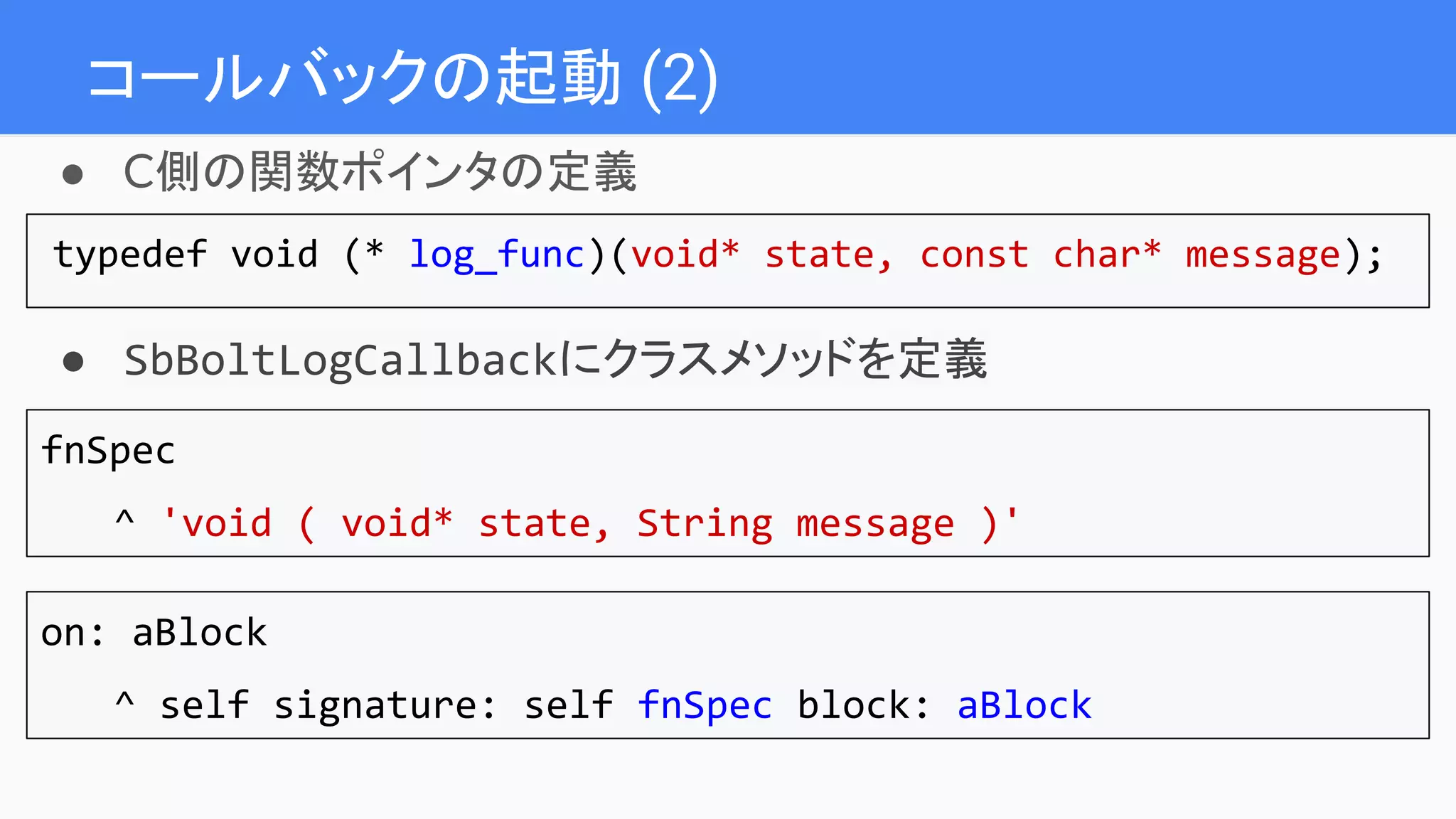

18. コールバックの起動 (2)
● C側の関数ポインタの定義
typedef void (* log_func)(void* state, const char* message);
● SbBoltLogCallbackにクラスメソッドを定義
fnSpec
^ 'void ( void* state, String message )'
on: aBlock
^ self signature: self fnSpec block: aBlock

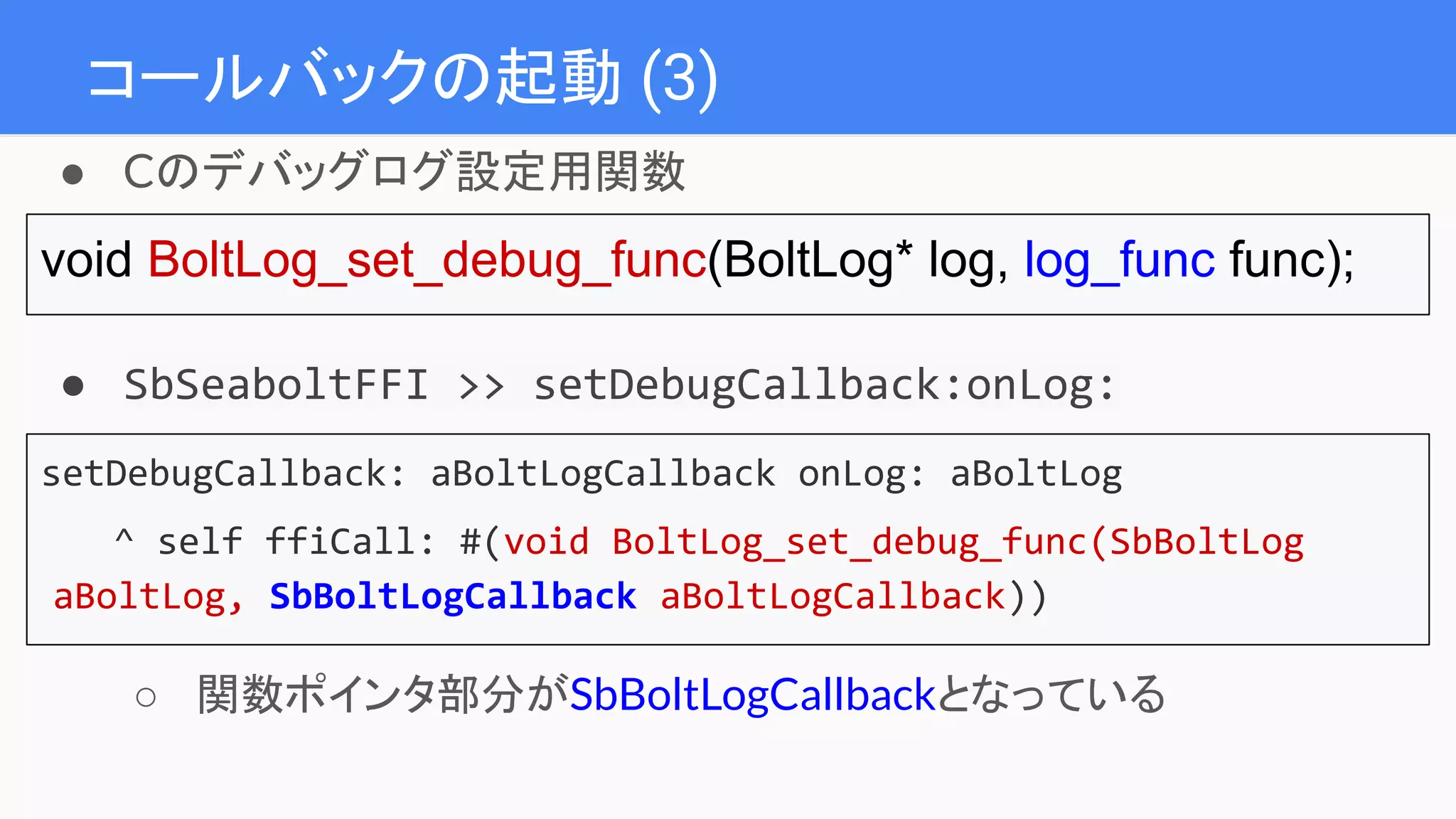

19. コールバックの起動 (3)
● Cのデバッグログ設定用関数
void BoltLog_set_debug_func(BoltLog* log, log_func func);
● SbSeaboltFFI >> setDebugCallback:onLog:
setDebugCallback: aBoltLogCallback onLog: aBoltLog
^ self ffiCall: #(void BoltLog_set_debug_func(SbBoltLog
aBoltLog, SbBoltLogCallback aBoltLogCallback))
○ 関数ポインタ部分がSbBoltLogCallbackとなっている

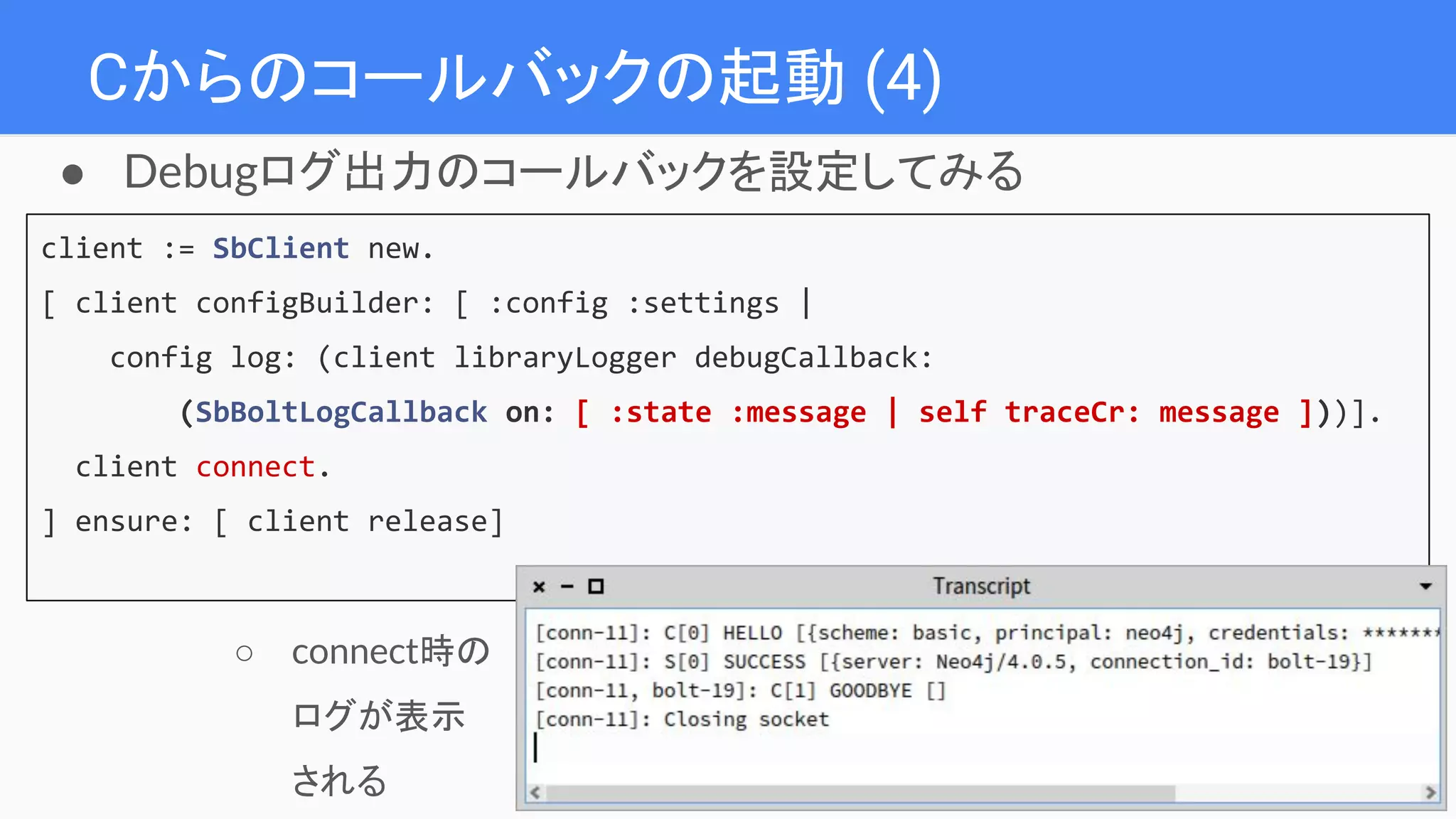

20. Cからのコールバックの起動 (4)
● Debugログ出力のコールバックを設定してみる
client := SbClient new.
[ client configBuilder: [ :config :settings |
config log: (client libraryLogger debugCallback:
(SbBoltLogCallback on: [ :state :message | self traceCr: message ]))].
client connect.
] ensure: [ client release]
○ connect時の
ログが表示
される

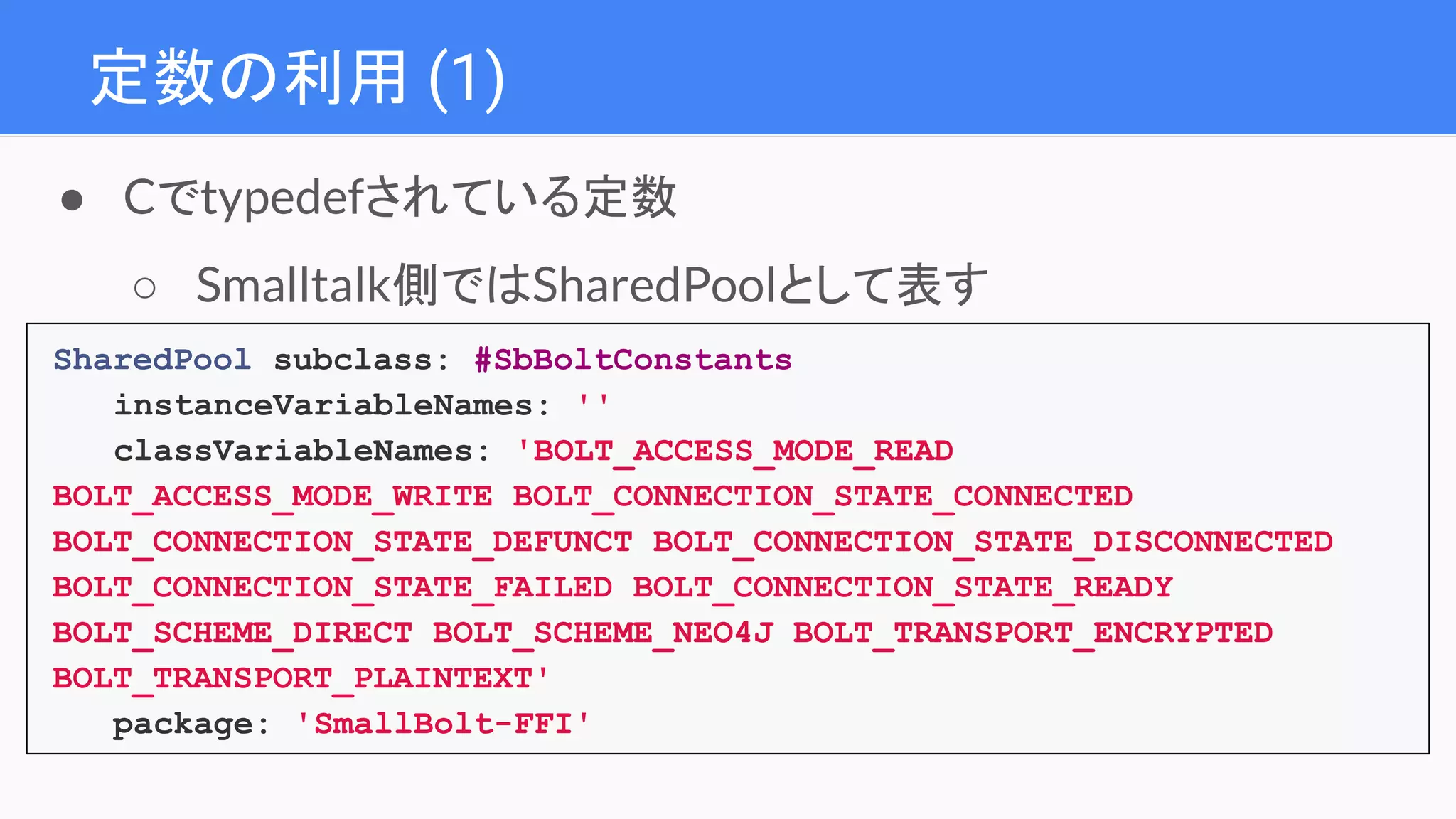

21. 定数の利用 (1)
SharedPool subclass: #SbBoltConstants
instanceVariableNames: ''
classVariableNames: 'BOLT_ACCESS_MODE_READ
BOLT_ACCESS_MODE_WRITE BOLT_CONNECTION_STATE_CONNECTED
BOLT_CONNECTION_STATE_DEFUNCT BOLT_CONNECTION_STATE_DISCONNECTED
BOLT_CONNECTION_STATE_FAILED BOLT_CONNECTION_STATE_READY
BOLT_SCHEME_DIRECT BOLT_SCHEME_NEO4J BOLT_TRANSPORT_ENCRYPTED
BOLT_TRANSPORT_PLAINTEXT'
package: 'SmallBolt-FFI'
● Cでtypedefされている定数
○ Smalltalk側ではSharedPoolとして表す

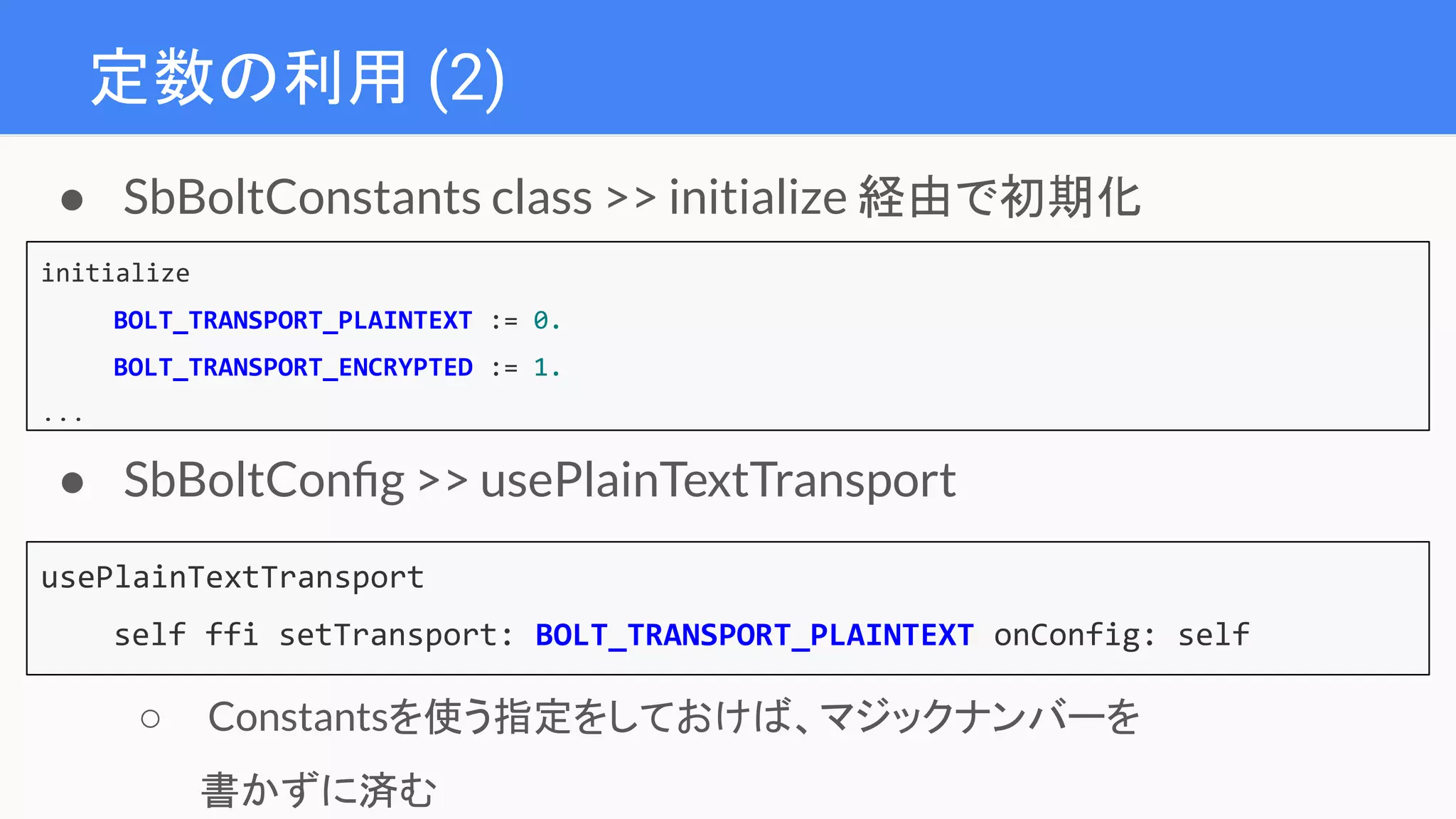

22. 定数の利用 (2)
initialize
BOLT_TRANSPORT_PLAINTEXT := 0.
BOLT_TRANSPORT_ENCRYPTED := 1.
...
● SbBoltConstants class >> initialize 経由で初期化
usePlainTextTransport
self ffi setTransport: BOLT_TRANSPORT_PLAINTEXT onConfig: self
● SbBoltConfig >> usePlainTextTransport
○ Constantsを使う指定をしておけば、マジックナンバーを
書かずに済む

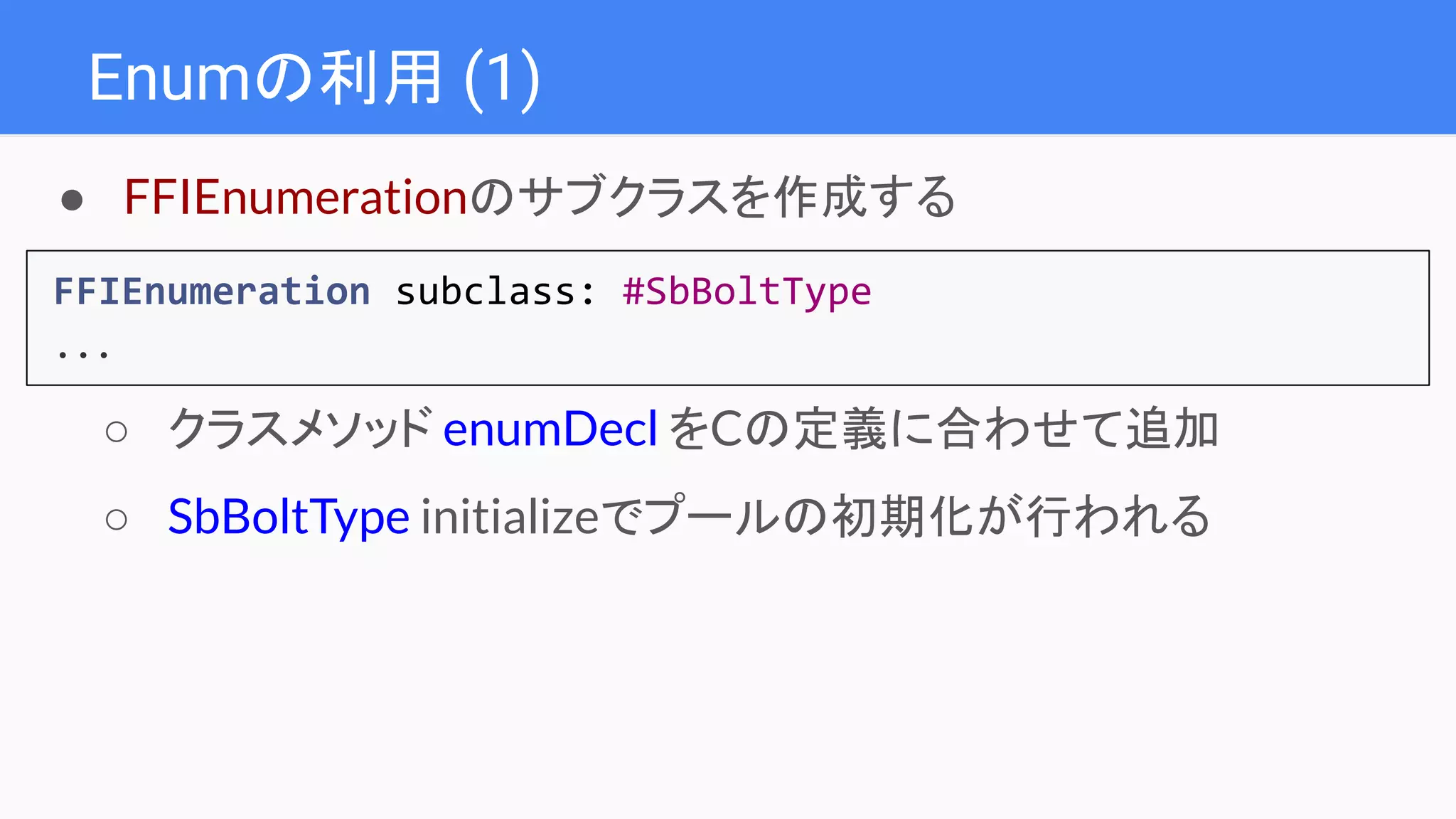

23. Enumの利用 (1)
FFIEnumeration subclass: #SbBoltType
...
● FFIEnumerationのサブクラスを作成する
○ クラスメソッド enumDecl をCの定義に合わせて追加
○ SbBoltType initializeでプールの初期化が行われる

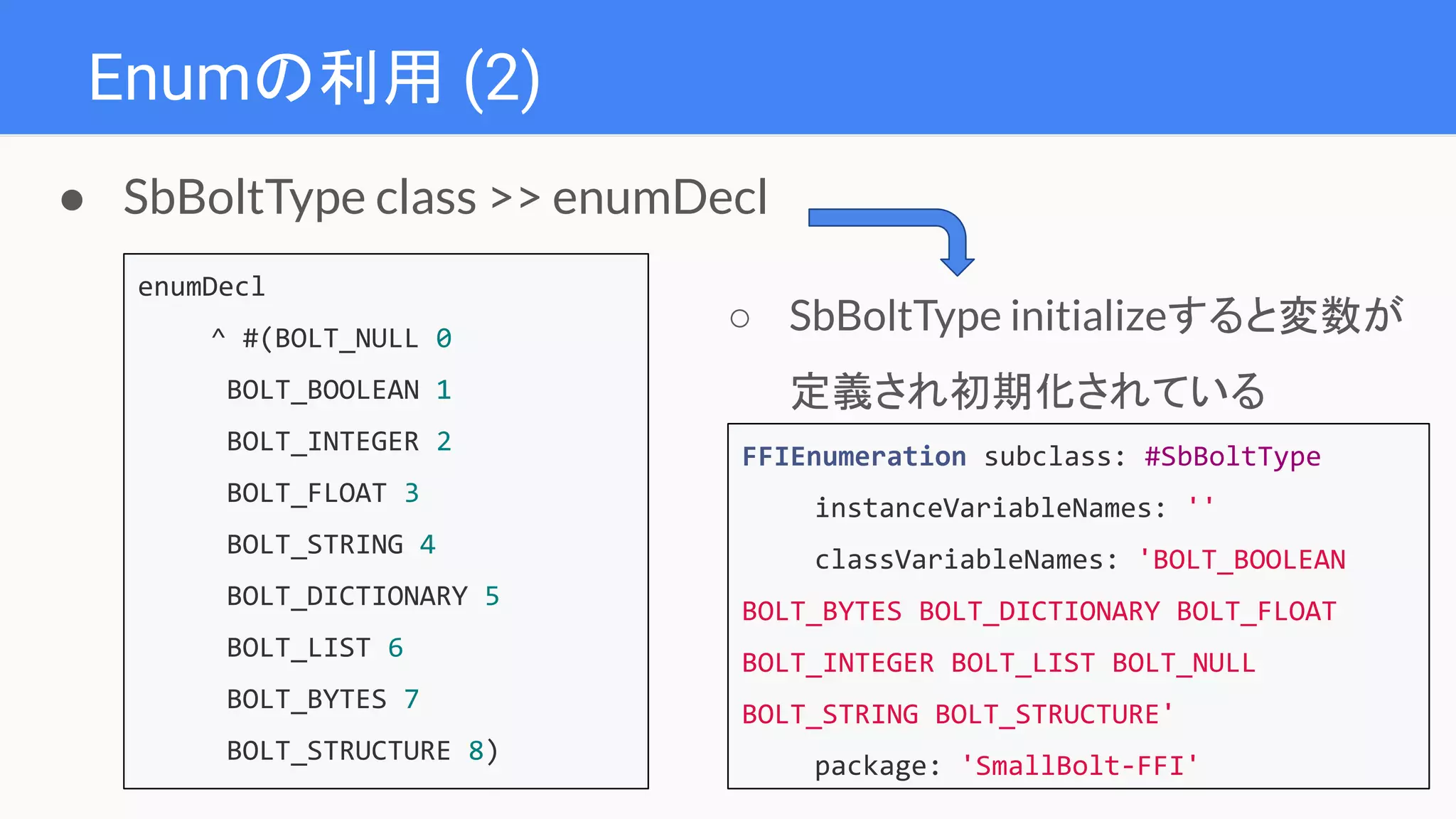

24. Enumの利用 (2)
enumDecl
^ #(BOLT_NULL 0
BOLT_BOOLEAN 1
BOLT_INTEGER 2
BOLT_FLOAT 3
BOLT_STRING 4
BOLT_DICTIONARY 5
BOLT_LIST 6
BOLT_BYTES 7
BOLT_STRUCTURE 8)
● SbBoltType class >> enumDecl
FFIEnumeration subclass: #SbBoltType
instanceVariableNames: ''
classVariableNames: 'BOLT_BOOLEAN
BOLT_BYTES BOLT_DICTIONARY BOLT_FLOAT
BOLT_INTEGER BOLT_LIST BOLT_NULL
BOLT_STRING BOLT_STRUCTURE'
package: 'SmallBolt-FFI'
○ SbBoltType initializeすると変数が
定義され初期化されている

25. Enumの利用 (3)
enum BoltType BoltValue_type(const BoltValue* value);
● SbSeaboltFFI >> getTypeOnValue:
getTypeOnValue: aBoltValue
^ self ffiCall: #( SbBoltType BoltValue_type(SbBoltValue aBoltValue) )
● BoltValue_typeでenumを返している
○ SbBoltTypeのインスタンスが返される
■ item (シンボルが返る)
■ value (値が返る) などのメッセージに答えられる

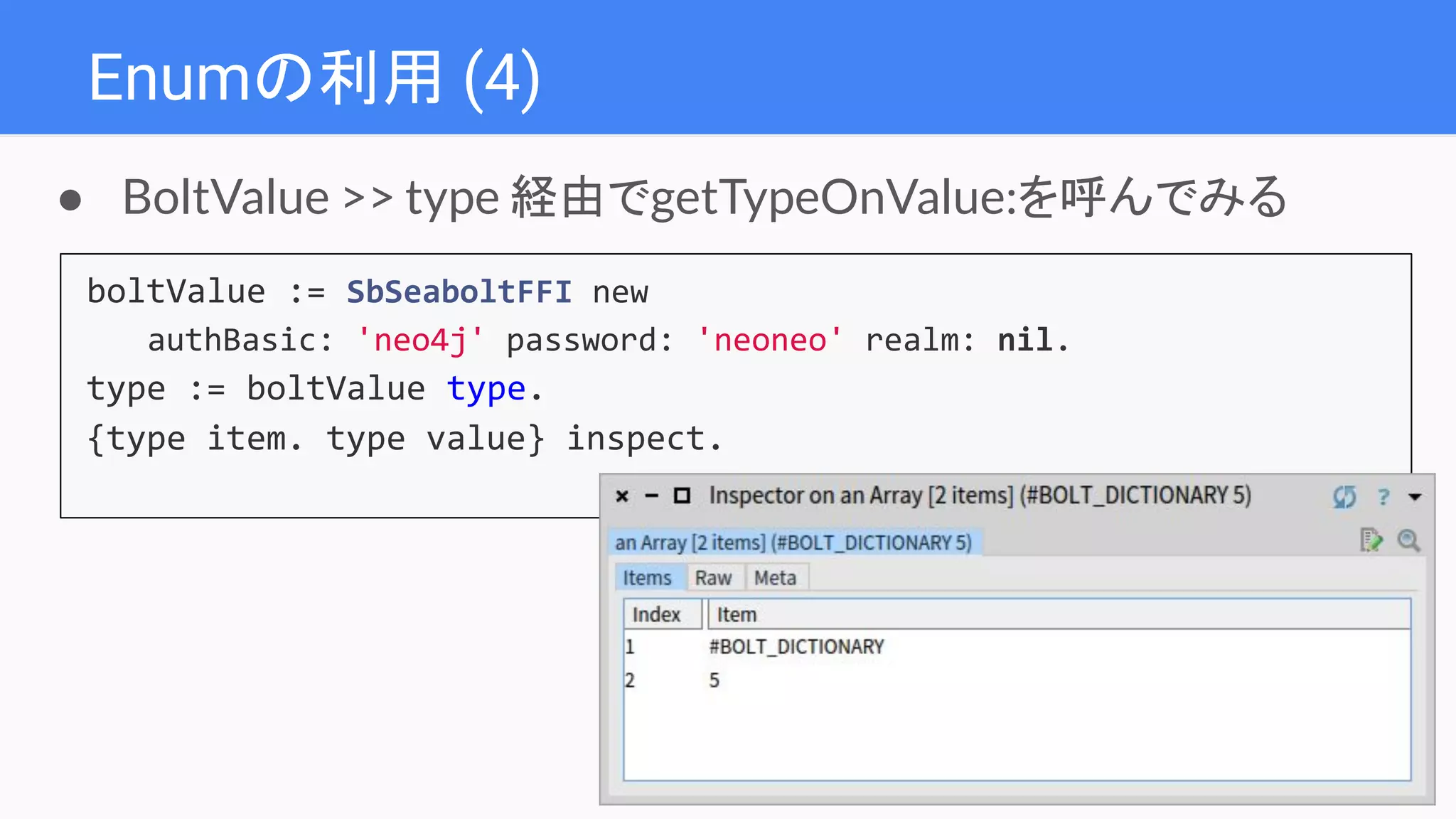

26. Enumの利用 (4)
boltValue := SbSeaboltFFI new
authBasic: 'neo4j' password: 'neoneo' realm: nil.
type := boltValue type.
{type item. type value} inspect.
● BoltValue >> type 経由でgetTypeOnValue:を呼んでみる

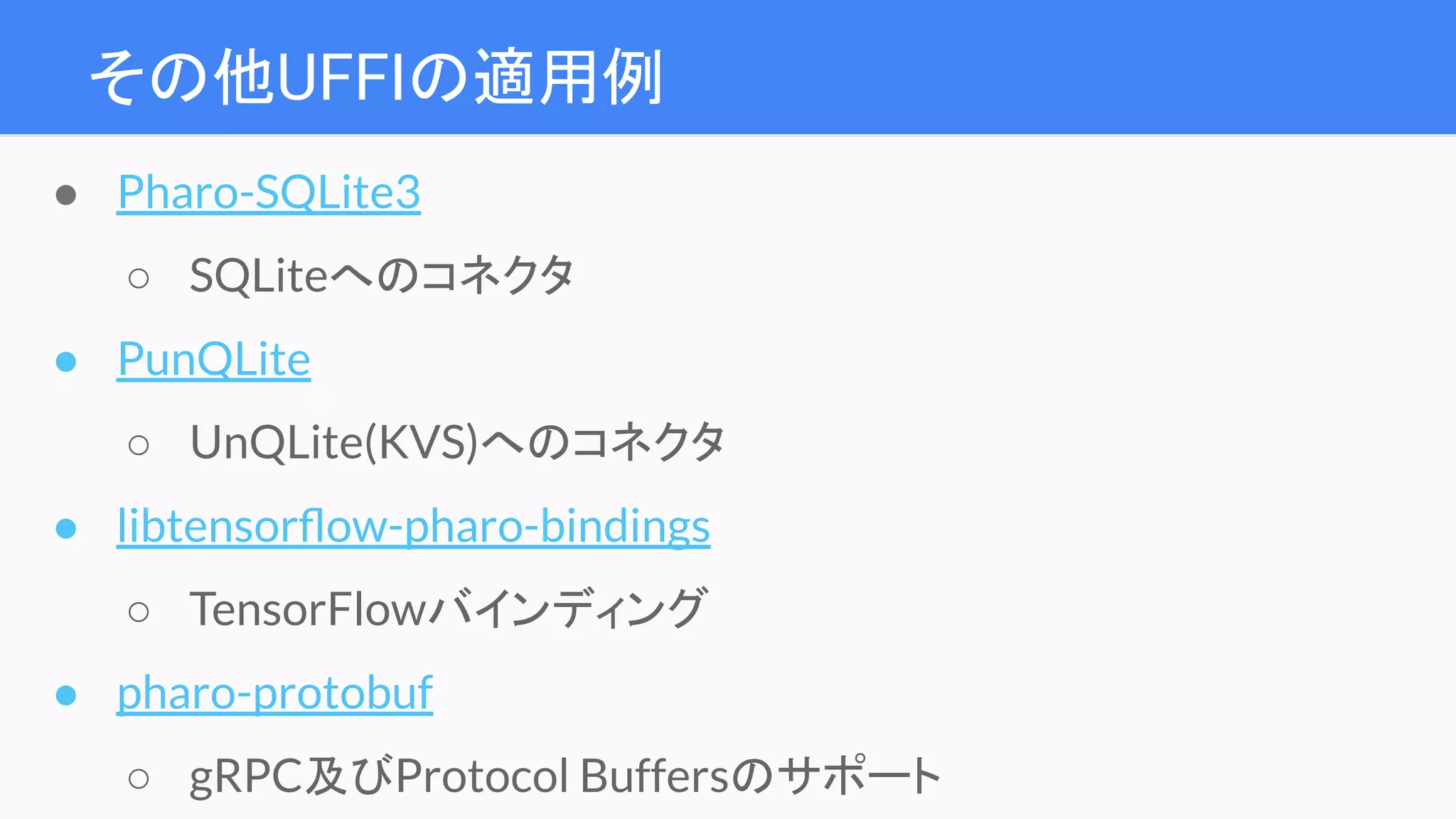

27. その他UFFIの適用例
● Pharo-SQLite3
○ SQLiteへのコネクタ
● PunQLite
○ UnQLite(KVS)へのコネクタ
● libtensorflow-pharo-bindings
○ TensorFlowバインディング
● pharo-protobuf
○ gRPC及びProtocol Buffersのサポート

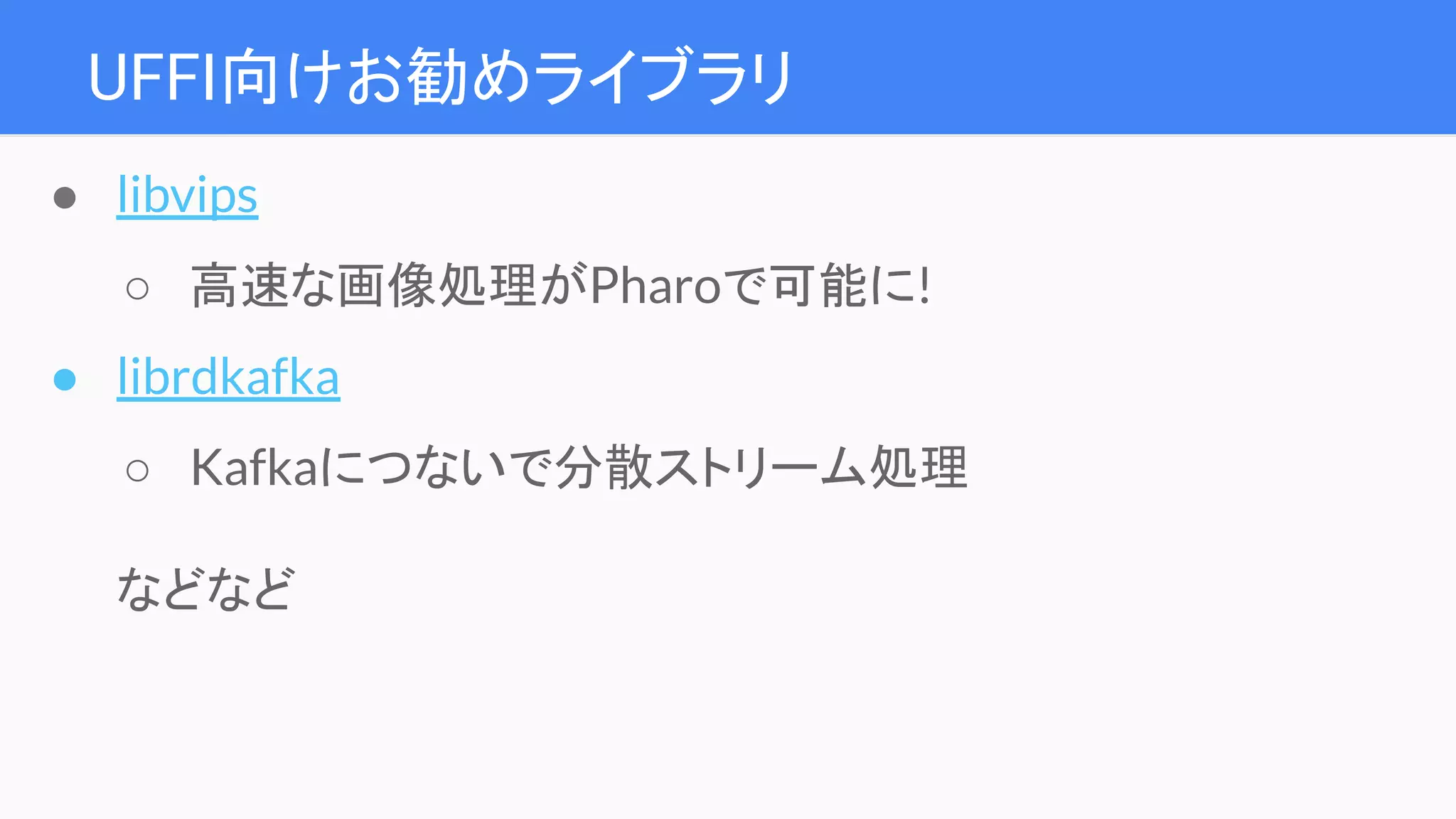

28. UFFI向けお勧めライブラリ
● libvips
○ 高速な画像処理がPharoで可能に!
● librdkafka
○ Kafkaにつないで分散ストリーム処理
などなど

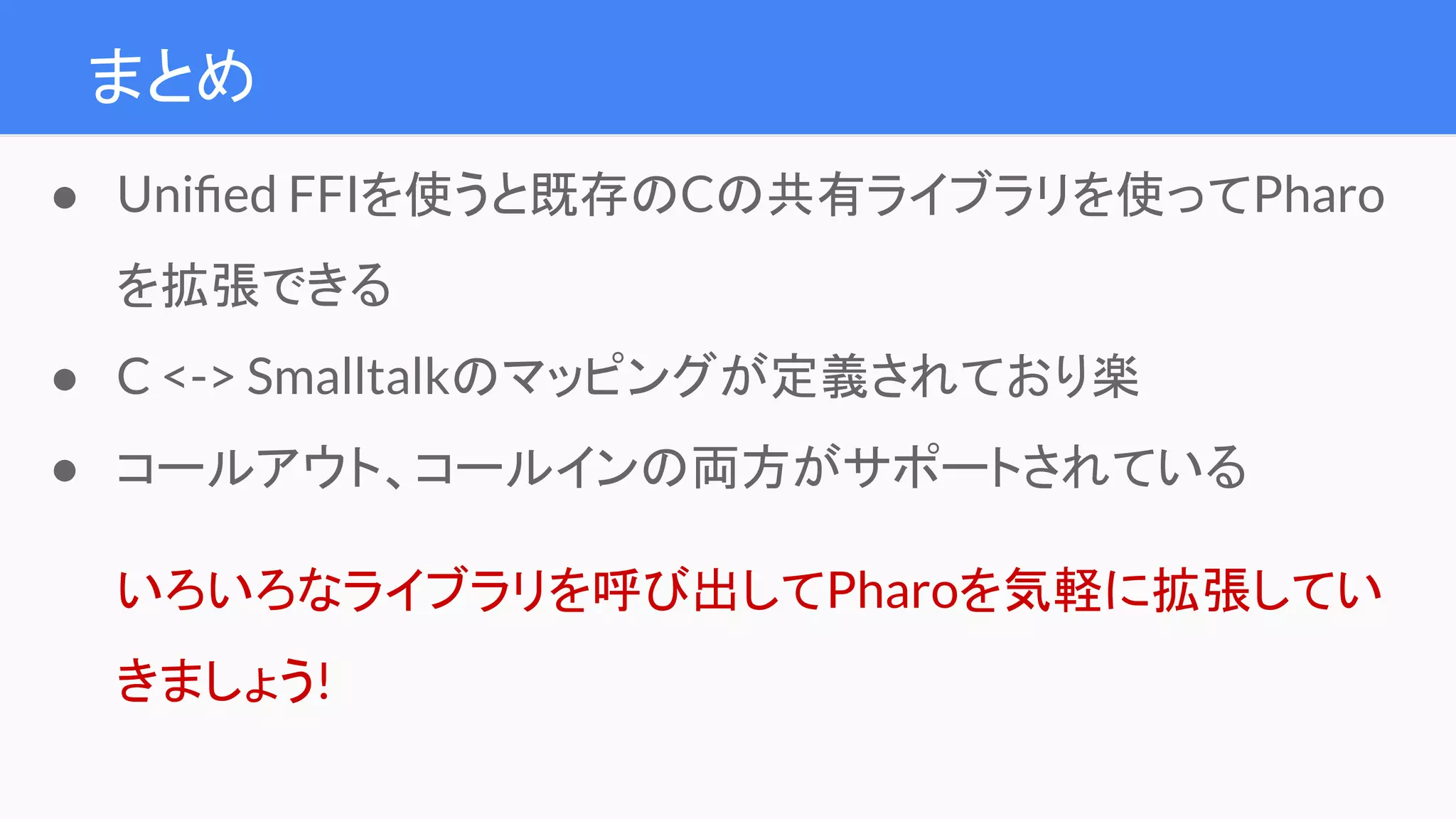

29. まとめ
● Unified FFIを使うと既存のCの共有ライブラリを使ってPharo
を拡張できる
● C <-> Smalltalkのマッピングが定義されており楽
● コールアウト、コールインの両方がサポートされている
いろいろなライブラリを呼び出してPharoを気軽に拡張してい
きましょう!
